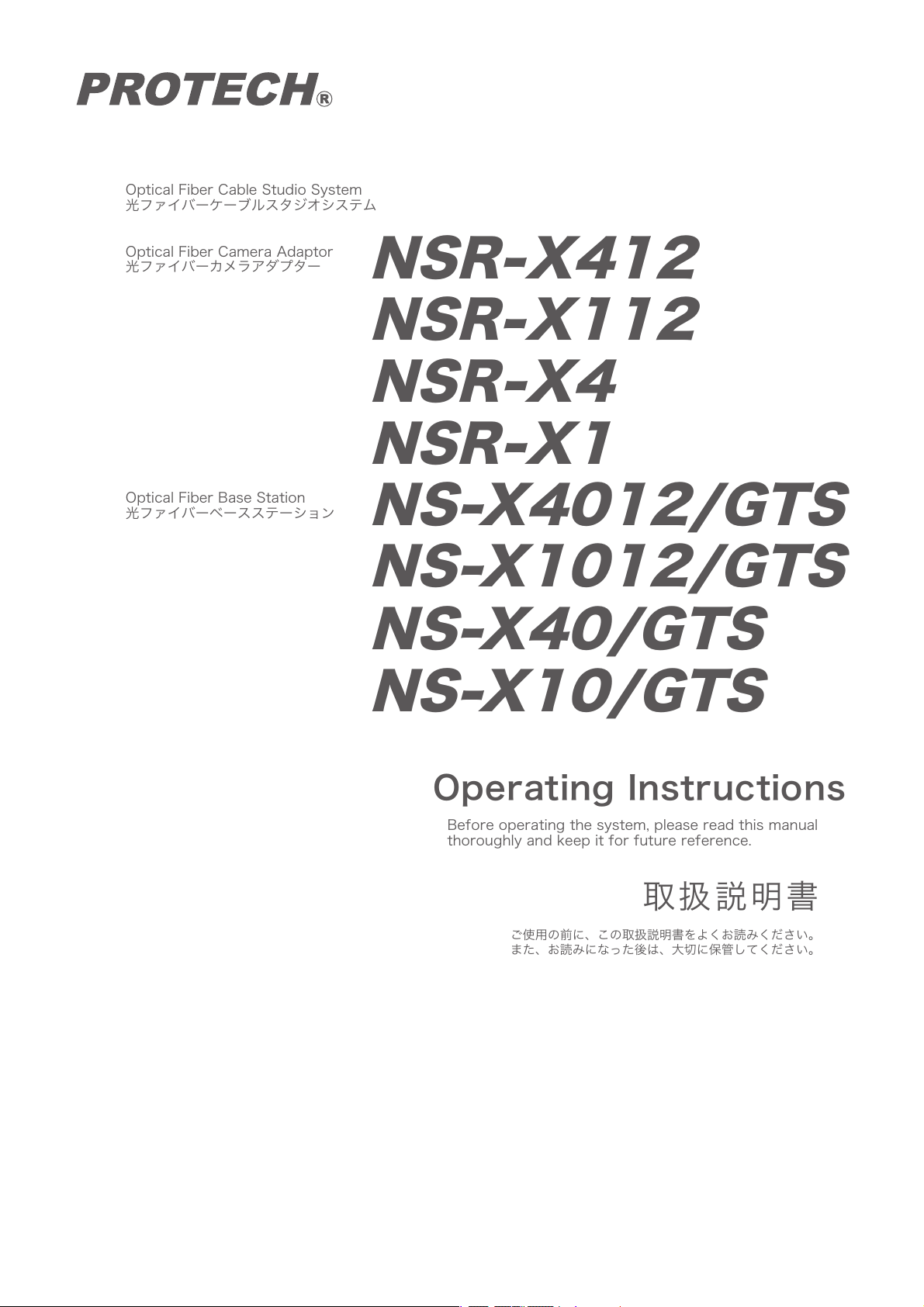

protech NSR-X412 User manual

取扱説明書
ご使用の前に、この取扱説明書をよくお読みください。
また、お読みになった後は、大切に保管してください。
OperatingInstructions
Beforeoperatingthesystem,pleasereadthismanual
thoroughlyandkeepitforfuturereference.
NS-X4012/GTS
NSR-X412
NSR-X4
NSR-X1
NS-X10/GTS
NS-X40/GTS
OpticalFiberCableStudioSystem
光ファイバーケーブルスタジオシステム
OpticalFiberCameraAdaptor
光ファイバーカメラアダプター
OpticalFiberBaseStation
光ファイバーベースステーション
NSR-X112
NS-X1012/GTS

NSR-X412/X112/X4/X1／NS-X4012/1012/X40/X10/GT Sは、
クラス1レーザーを使用しています。
光ファイバーコネクタの先端からはレーザー光が放射されていますので、
安全のため直接のぞきこまないでください。本製品を使用しないときは、
光ファイバーコネクタにダストキャップを必ず装着してください。
02
■Ifsomethingunusualhappens;forexample,
itemitssmoke,anunusualodororsound,
turnthepowerswitchoff.
■Ifitisdroppedorsubjectedtoexcessiveshock
orisdamaged,turnthepowerswitchoff.
■Ifwateroranyotherfluidentersit,turnthepower
switchoff.
■Ifaforeignbodyentersit,turnthepowerswitchoff.
■Donotplaceanycontainersoffluids
oranymetalobjectsonit.
■Donotinsertordropobjectsintoan
openingsuchasventholeinit.
■Donotwetitwithfluidssuchaswater,
perspirationorseawater.
Thefollowingdescrivesthemeaningofsafetysymbolsandsignalwords.
Indicatesapotentialyhazardousoperationthat
couldresultindeathorseriousinjurytotheuser.
Indicatesapotentialyhazardousoperationthat
couldresultinminorormoderateinjurytothe
userordamagetotheproperty.
Doingsomaycauseoverheating,fire,electricshock,
injuryormalfunction.
Takecareespeciallywhenusinginrainyorsnowy
weatheroratthewaterside.
■Donotdisassemble,modifyorrepairit.
Doingsomaycauseoverheating,fire,electricshock,
injuryormalfunction.
Forinspection,overhaulorrepair,
contactthepurchaseshoporPROTECHServicecenter.
■Donotsetuporleaveitwhereverwater
oranyotherfluidisused.
Doingsomaycauseoverheating,fire,electricshock,
injuryormalfunction.
※Failingtodosomaycauseoverheating,fire,electricshock,
injuryormalfunction.
※ContacttheshopofpurchaseorPROTECHServicecenter.
Doingsomaycauseoverheating,fire,electricshock,
injuryormalfunction.
Doingsomaycauseoverheating,fire,electricshock,
injuryormalfunction.
NIPPONVIDEOSYSTEMacceptsnoliabilitywhateverforincidental
damagesarisingoutoftheuseorinabilitytousetheproduct,
including,butnotlimitedto,corruptionorlossofdata,lostbusiness
revenueorsuspensionofbusinessoperations.
NIPPONVIDEOSYSTEMacceptsnoliabilitywhateverfordamages
arisingfromimproperusenotconformingtotheinstructionsinthe
instructionmanuals.
Toensureproperusage,besuretoreadtheSafetyPrecautions
thoroughlybeforeusingtheproduct.
Alwayskeepthismanualavailableforfuturereference.
Besuretofollowthesafetyinformationtopreventinjurytothe
userandotherpersons,aswellasdamagetoproperty.
※そのまま使用すると感電・事故を起こす恐れがあります。
※お買い上げの販売店またはPROTECHサービスセンター
にご相談ください。
Caution
Warning 警告 “取扱いを誤った場合、使用者が死亡または重傷
を負うことが想定されること”を示します。
表示と図記号の意味は次のようになっています。
“取扱いを誤った場合、使用者が傷害を負うこと
が想定されるか、または、物的損害の発生が想定
されること”を示します。
■煙が出ている、変なにおいや音がする等の異常が発生
した場合は、電源スイッチを切る！
■本機を落としたり、強い衝撃を与えたり、破損した場合は、
電源スイッチを切る！
■本機の内部に水などが入った場合は、電源スイッチを切る！
■本機の内部に異物などが入った場合は、電源スイッチを切る！
■本機の上に水の入った容器、小さな金属物を置かない！
こぼれて、本機内部に入ると、発熱や火災、感電など、
故障や事故を起こす恐れがあります。
■機器の開口部から異物を差し込んだり、落としこんだりしない！
発熱や火災、感電など、故障や事故を起こす原因となります。
■機器が水、汗、海水などの液体で濡れたりしないようにする！
発熱や火災、感電など、故障や事故を起こす原因となります。
雨天、降雪中、海岸、水辺でのご使用は特にご注意ください。
■水などの液体が使われたり、かかったりする場所で使用しない！
発熱や火災、感電など、故障や事故を起こす原因となります。
■本機を分解,改造,修理しない！
点検・整備・修理は、
販売店またはPROTECHサポートセンターにご依頼ください。
発熱や火災、感電など、故障や事故を起こす原因となります。
この製品の使用、または使用不能から生ずる付随的な損害
(情報内容の変化・消失、事業利益の損失、事業の中断など)
に関して、当社は責任を負いかねますのであらかじめご了承
ください 。
取扱説明書の記載内容を守らないこと、あるいは取扱説明
書の記載内容の誤記、等により生じた損害に関して、当社
は責任を負いかねますのであらかじめご了承ください。
ご使用の前に、この『安全上の注意』をよくお読みのうえ、
正しくお使いください。また、お読みになった後は大切に
保管してください。
安全上の注意は、お使いになる人や、他の人への危害、財
産への損害を未然に防ぐための内容になっていますので、
必ずお守りください。
Prohibition
禁止
Prohibition
禁止
Keepwateraway
水ぬれ禁止
Nodisassembly
分解禁止
Keepwateraway
水場禁止
注意
NSR-X412/X112/X4/X1andNS-X4012/X1012/X40/X10/GTSareclass1
laserproducts.
DonotdirectlylookintotheOpticalfiberconnector,sincethelaserlightis
emittedfromitstips.EnsurethatthedustcapisplacedovertheOptical
fiberconnectorwhenthisequipmentisnotinuse.
安全上の注意
WARNING

4
4
6
10
14
18
29
32
----------------------------------------------
---------------------------
------------------
----------------------------------------------
-----------------------------------------------
------------------------------------------------------------
---------------------------------------------------------------------------------------
---------------------------------------------------------------------------------
Contents目次
03
各部名称と働き
接続および設定
外形寸法図
仕様
Mainpanel/Frontpanel
Connectorpanel/Rearpanel

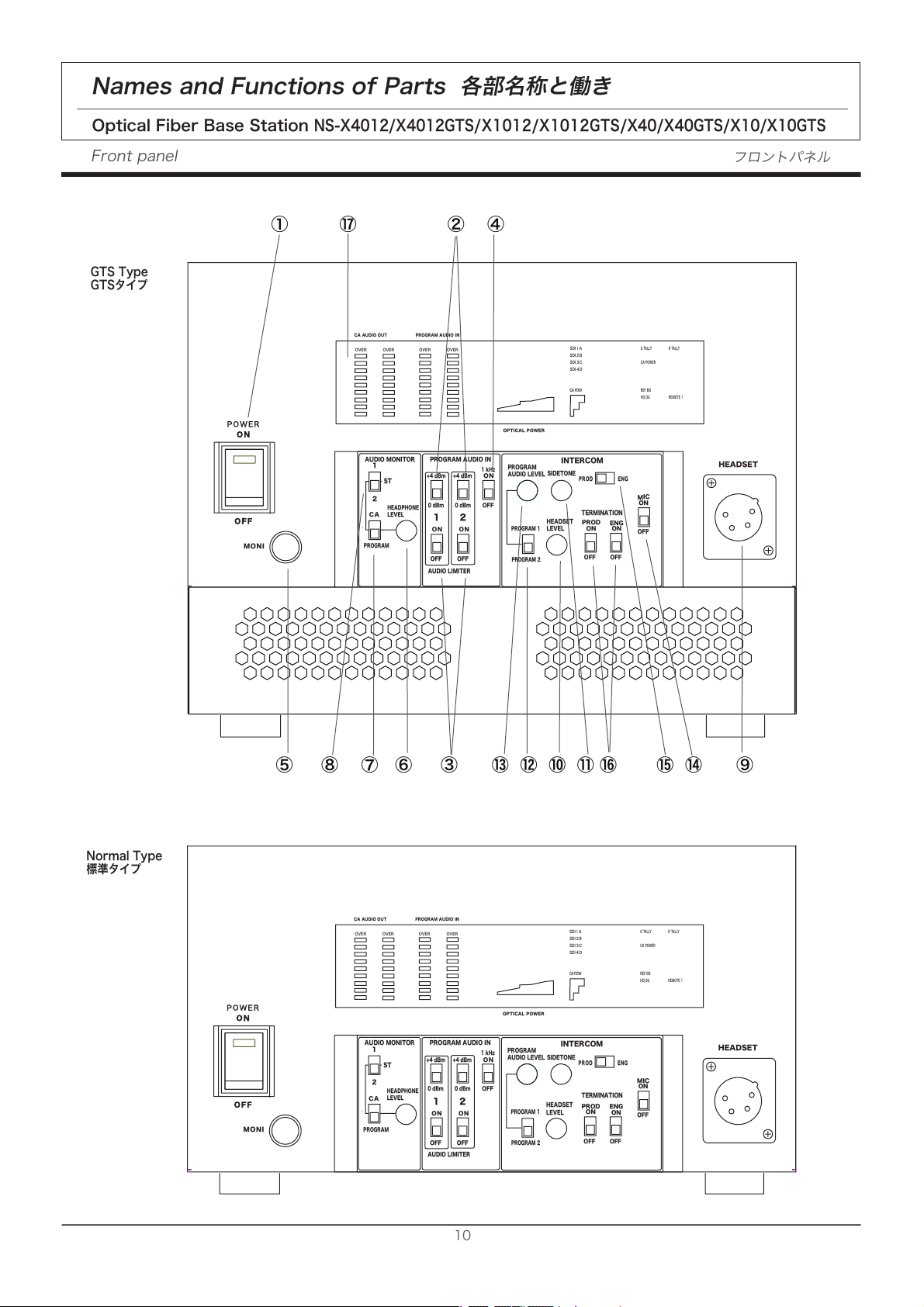

Frontpanel

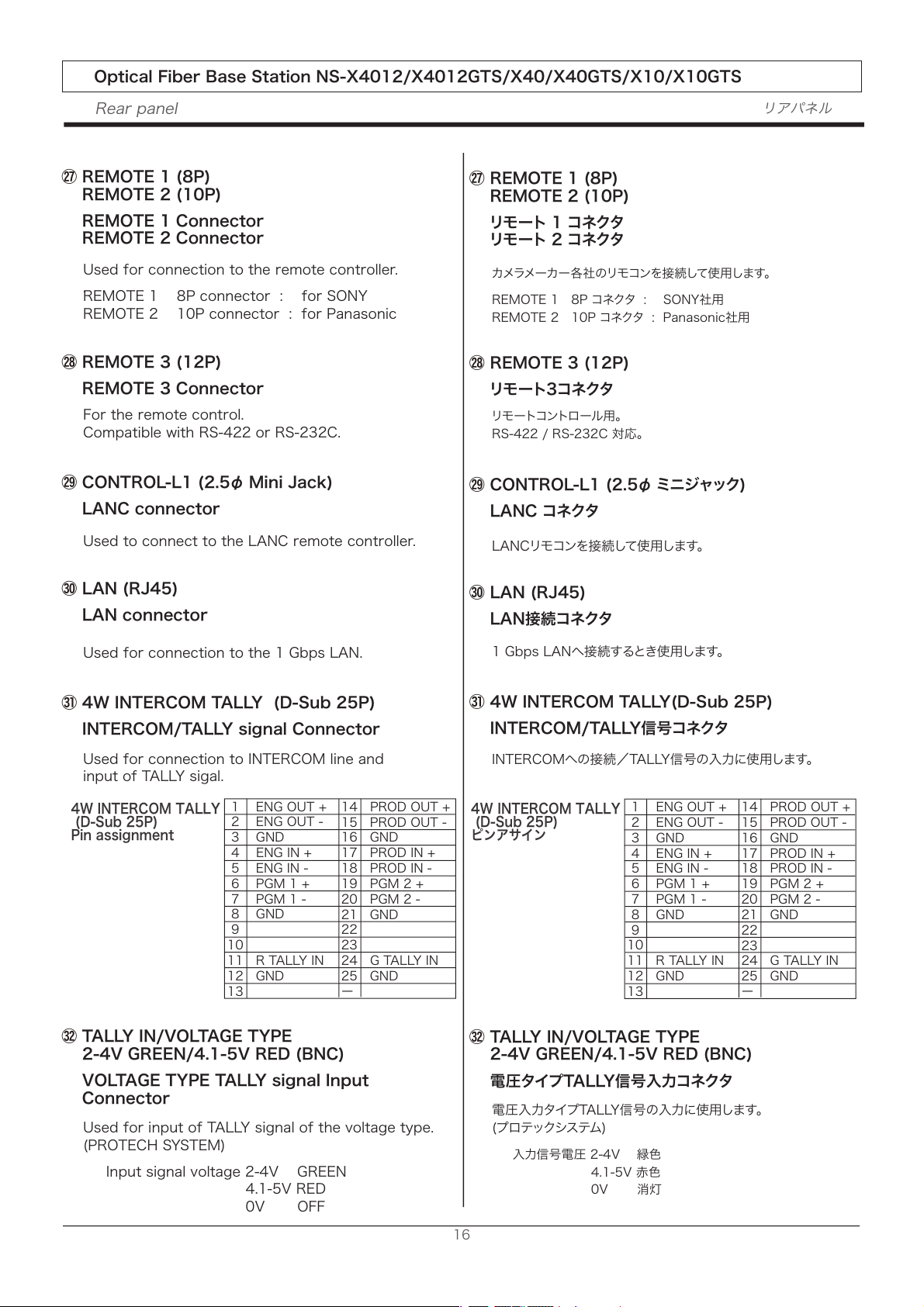

Rearpanel
メインパネル/フロントパネル
コネクタパネルリアパネル
フロントパネル
リアパネル
OpticalFiberStudioSystemNSR-X412/X112/X4/X1・NS-X4012/X1012/X40/X10/GTS
NamesandFunctionsofParts


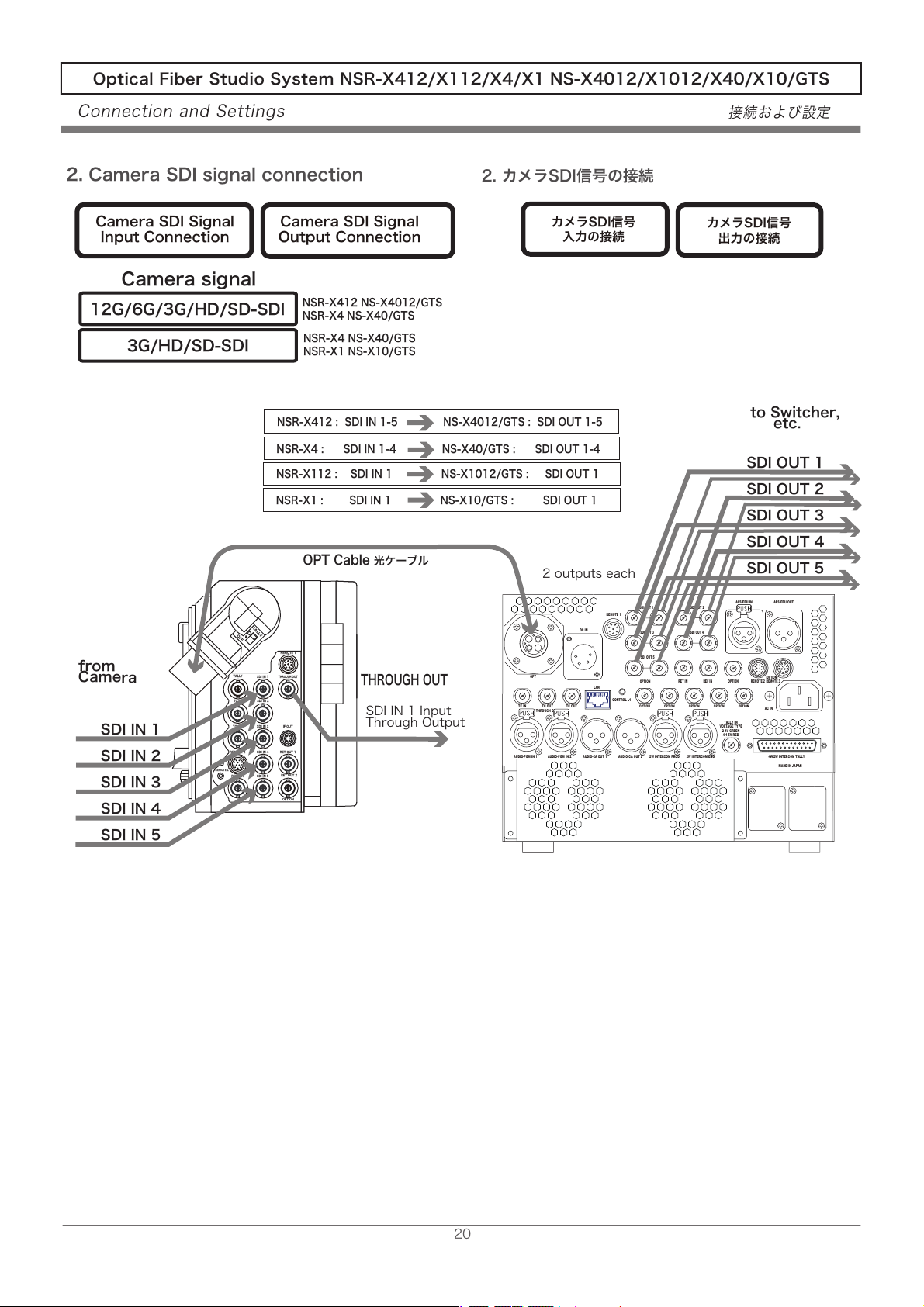

ConnectionandSettings
Dimensions

Specifications
NSR-X412/NS-4012/GTS:12G-SDI,5channels
NSR-X112/NS-1012/GTS:12G-SDI,1channel
NSR-X4/NS-40/GTS:3G-SDI,4channels
NSR-X1/NS-10/GTS:3G-SDI,1channel
NSR-X412
NSR-X112
NSR-X4
NSR-X1

NS-X4012/X4012GTS
NS-X1012/X1012GTS
NS-X40/X40GTS
NS-X10/X10GTS

SIGNALINDICATOR
MIC
AUDIOPGM
H.PVL
INTERCOM
ON
OFF
C.COMINTERCOMTALLY
CAMTAP
- 
+
DC15VOUT
(MAX.3.5A
)
CAMTAP
- 
+
DC15VOUT
(MAX.3.5A
)
04
Mainpanel/Frontpanel
OpticalFiberCameraAdaptorNSR-X412/X112/X4/X1
NamesandFunctionsofParts各部名称と働き
メインパネル/フロントパネル
①
②
③
④
⑤
Frontpanel
Mainpanel
①INTERCOMAUDIOPGM
②INTERCOMH.PLEVEL
③INTERCOMHEADSETMICON/OFF
④SIGNALINDICATOR
⑤DC15VOUT/(MAX.3.5A)(CAMTAP)
㉙
㉘
㉚
㉓DCOUT(V-mount)CameraInterface
㉔DCIN(V-mount)BatteryInterface
(BatteryHolder)
㉕SMPTEOpticalFiberCableConnector
㉘INTERCOM(XLR4Pmale)
㉙C.COM(XLR3Pfemale)
㉚TALLYOUT(XLR3Pmale)
㉓
㉔
㉕
㉓

Mainpanel
メインパネル
05
OpticalFiberCameraAdaptorNSR-X412/X112/X4/X1

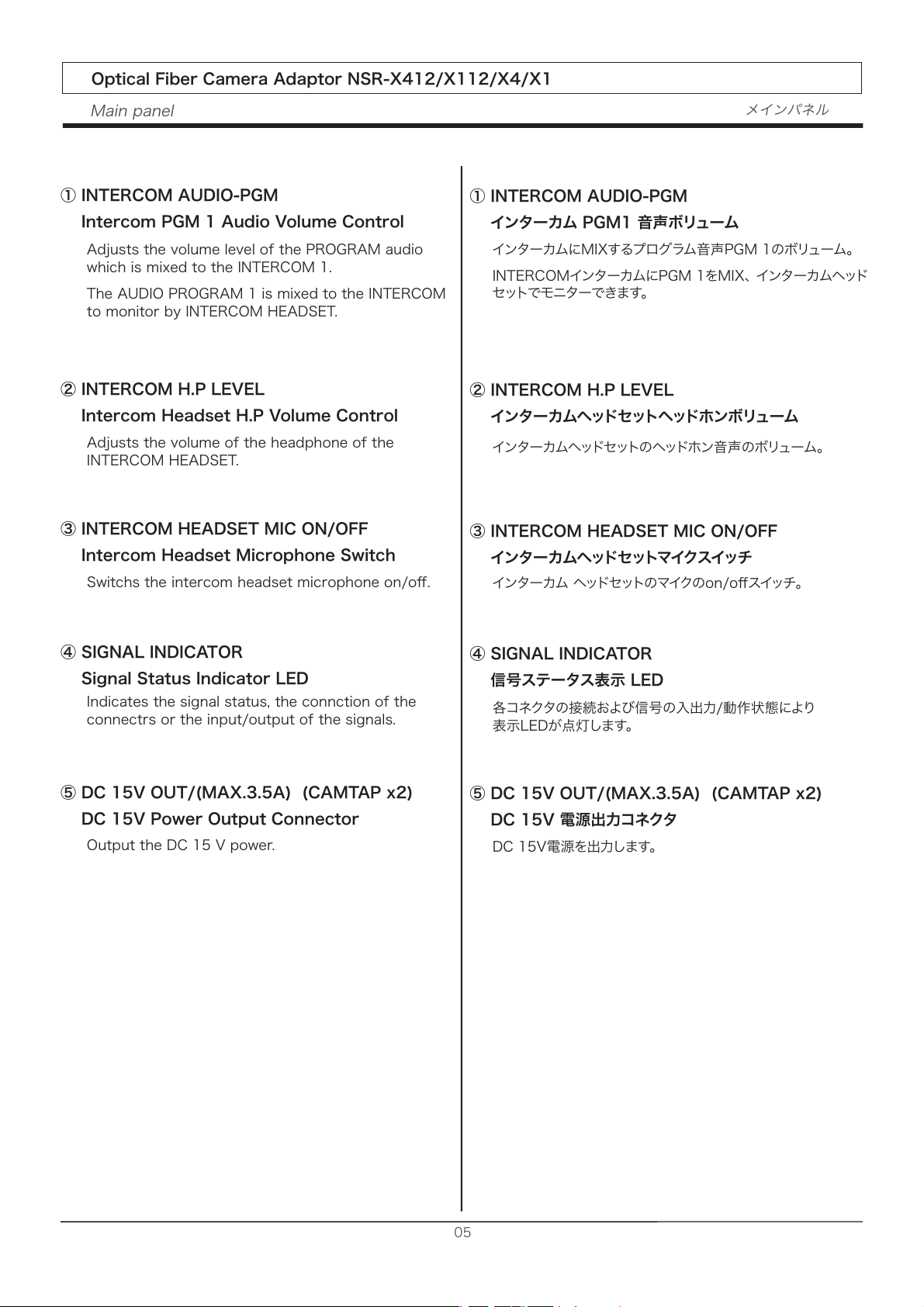

AdjuststhevolumelevelofthePROGRAMaudio
whichismixedtotheINTERCOM1.
TheAUDIOPROGRAM1ismixedtotheINTERCOM
tomonitorbyINTERCOMHEADSET.
Indicatesthesignalstatus,theconnctionofthe
connectrsortheinput/outputofthesignals.
Switchstheintercomheadsetmicrophoneon/off.
Adjuststhevolumeoftheheadphoneofthe
INTERCOMHEADSET.
OutputtheDC15Vpower.
インターカムにMIXするプログラム音声PGM1のボリューム。
INTERCOMインターカムにPGM1をMIX、インターカムヘッド
セットでモニターできます。
インターカムヘッドセットのヘッドホン音声のボリューム。
インターカムヘッドセットのマイクのon/offスイッチ。
各コネクタの接続および信号の入出力/動作状態により
表示LEDが点灯します。
DC15V電源を出力します。
①INTERCOMAUDIO-PGM
IntercomPGM1AudioVolumeControl
①INTERCOMAUDIO-PGM
インターカムPGM1音声ボリューム
②INTERCOMH.PLEVEL
インターカムヘッドセットヘッドホンボリューム
③INTERCOMHEADSETMICON/OFF
インターカムヘッドセットマイクスイッチ
④SIGNALINDICATOR
信号ステータス表示LED
⑤DC15VOUT/(MAX.3.5A)(CAMTAPx2)
DC15V電源出力コネクタ
②INTERCOMH.PLEVEL
IntercomHeadsetH.PVolumeControl
③INTERCOMHEADSETMICON/OFF
IntercomHeadsetMicrophoneSwitch
④SIGNALINDICATOR
SignalStatusIndicatorLED
⑤DC15VOUT/(MAX.3.5A)(CAMTAPx2)
DC15VPowerOutputConnector

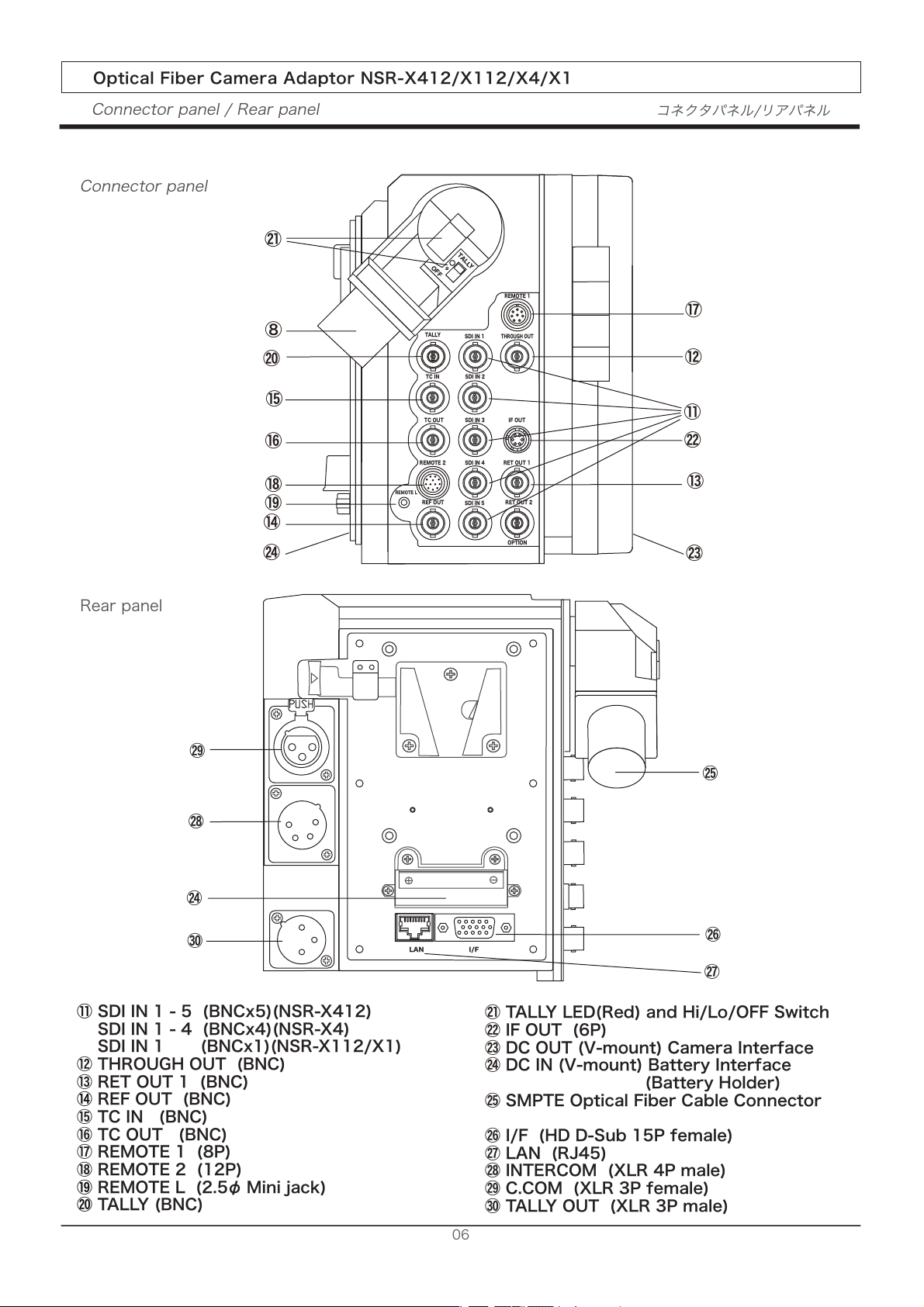

Connectorpanel/Rearpanel
コネクタパネル/リアパネル
OpticalFiberCameraAdaptorNSR-X412/X112/X4/X1
SDIIN5
TCOUT
SDIIN4
SDIIN3
SDIIN2
SDIIN1
RETOUT1
REFOUT
TCIN
THROUGHOUT
REMOTEL
TALLY
OFF
REMOTE1
REMOTE2
IFOUT
TALLY
OPTION
RETOUT2
06
LAN I/F
Connectorpanel
Rearpanel
㉕
⑧
㉑
⑪
⑫
⑬
⑭
⑮
⑯
⑰
⑱
⑲
⑳
㉒
㉗
㉔㉓
㉑TALLYLED(Red)andHi/Lo/OFFSwitch
㉒IFOUT(6P)
㉓DCOUT(V-mount)CameraInterface
㉔DCIN(V-mount)BatteryInterface
(BatteryHolder)
㉕SMPTEOpticalFiberCableConnector
㉖I/F(HDD-Sub15Pfemale)
㉗LAN(RJ45)
㉘INTERCOM(XLR4Pmale)
㉙C.COM(XLR3Pfemale)
㉚TALLYOUT(XLR3Pmale)
⑪SDIIN1-5(BNCx5)(NSR-X412)
SDIIN1-4(BNCx4)(NSR-X4)
SDIIN1(BNCx1)(NSR-X112/X1)
⑫THROUGHOUT(BNC)
⑬RETOUT1(BNC)
⑭REFOUT(BNC)
⑮TCIN(BNC)
⑯TCOUT(BNC)
⑰REMOTE1(8P)
⑱REMOTE2(12P)
⑲REMOTEL(2.5φMinijack)
⑳TALLY(BNC)
㉔
㉖
㉘
㉙
㉚

Connectorpanel
コネクタパネル
07
UsedtoinputtheSDIsignalfromacamera.
TheSDIsignalinputtoSDIIN1connectorcan
beoutputbyloopthrough.
NSR-X412/X112:Compatiblewith12G-SDI
NSR-X4/X1:Compatiblewith3G-SDI
OutputstheReferencesignal(GENLOCK(B.B)signal,
etc.)inputtoREFINoftheBaseStation.
OutputsthereturnSDIsignalinputtotheRETIN1

connectoroftheBaseStation.
NSR-X412/X112:Compatiblewith12G-SDI
NSR-X4/X1:Compatiblewith3G-SDI
OutputstheSDIIN1inputasis.(Throughoutput).
OpticalFiberCameraAdaptorNSR-X412/X112/X4/X1
UsetoinputtheTimecode.
UsetooutputtheTimeCode.

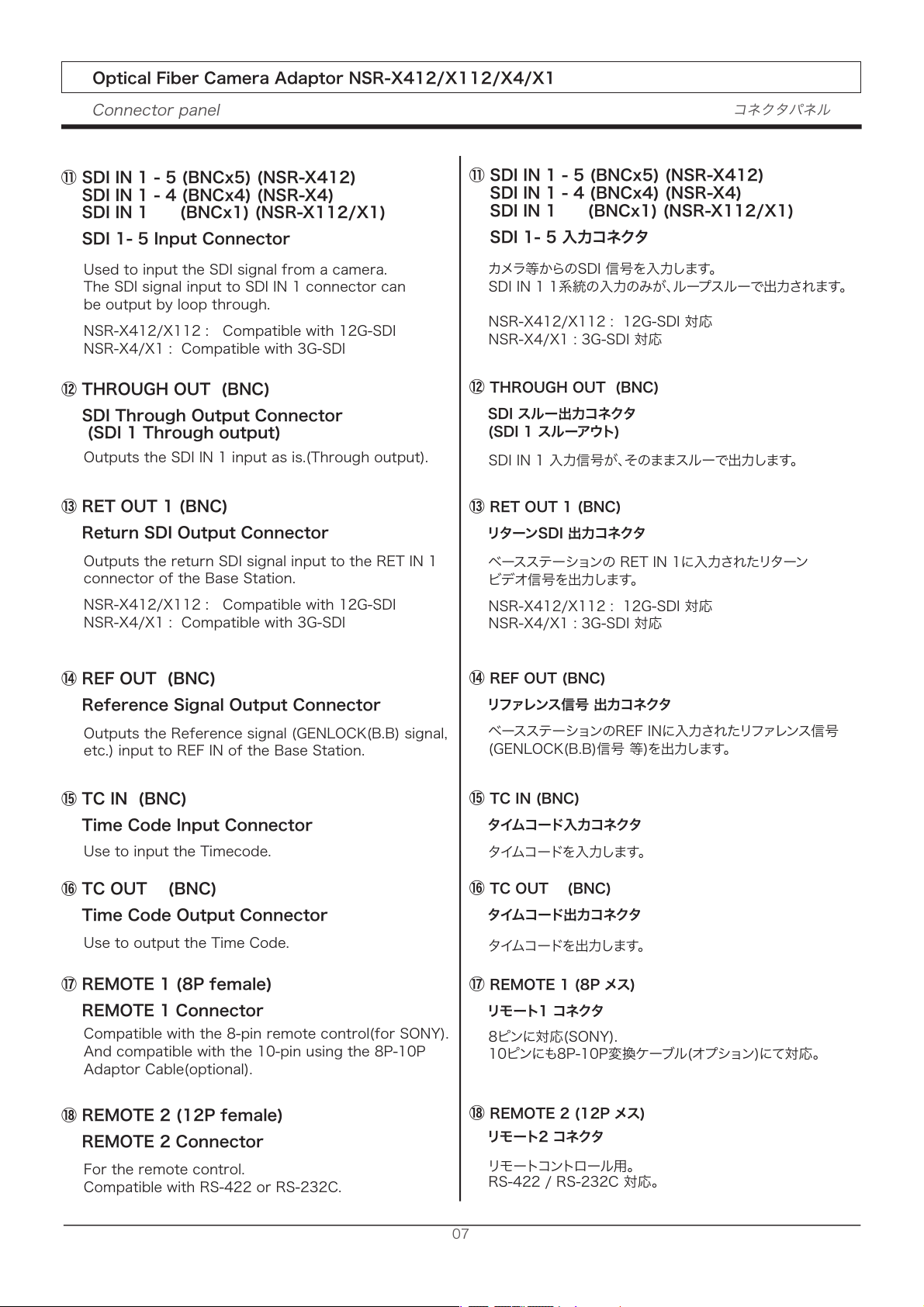

⑪SDIIN1-5(BNCx5)(NSR-X412)
SDIIN1-4(BNCx4)(NSR-X4)

SDIIN1(BNCx1)(NSR-X112/X1)
SDI1-5入力コネクタ
⑫THROUGHOUT(BNC)
SDIスルー出力コネクタ
(SDI1スルーアウト)
⑬RETOUT1(BNC)
リターンSDI出力コネクタ
⑭REFOUT(BNC)
リファレンス信号出力コネクタ
⑮TCIN(BNC)
タイムコード入力コネクタ
タイムコードを出力します。
Compatiblewiththe8-pinremotecontrol(forSONY).
Andcompatiblewiththe10-pinusingthe8P-10P
AdaptorCable(optional).
⑰REMOTE1(8Pメス)
リモート1コネクタ
Fortheremotecontrol.
CompatiblewithRS-422orRS-232C.
⑪SDIIN1-5(BNCx5)(NSR-X412)
SDIIN1-4(BNCx4)(NSR-X4)
SDIIN1(BNCx1)(NSR-X112/X1)

SDI1-5InputConnector
⑱REMOTE2(12Pメス)
リモート2コネクタ
⑫THROUGHOUT(BNC)
SDIThroughOutputConnector
(SDI1Throughoutput)
⑬RETOUT1(BNC)
ReturnSDIOutputConnector
⑭REFOUT(BNC)
ReferenceSignalOutputConnector
⑮TCIN(BNC)
TimeCodeInputConnector
⑯TCOUT(BNC)
TimeCodeOutputConnector
⑰REMOTE1(8Pfemale)
REMOTE1Connector
⑱REMOTE2(12Pfemale)
REMOTE2Connector
カメラ等からのSDI信号を入力します。
SDIIN11系統の入力のみが、ループスルーで出力されます。
NSR-X412/X112:12G-SDI対応
NSR-X4/X1:3G-SDI対応
⑯TCOUT(BNC)
タイムコード出力コネクタ
8ピンに対応(SONY).
10ピンにも8P-10P変換ケーブル(オプション)にて対応。
タイムコードを入力します。
ベースステーションのREFINに入力されたリファレンス信号
(GENLOCK(B.B)信号等)を出力します。
ベースステーションのRETIN1に入力されたリターン
ビデオ信号を出力します。
NSR-X412/X112:12G-SDI対応
NSR-X4/X1:3G-SDI対応
SDIIN1入力信号が、そのままスルーで出力します。
リモートコントロール用 。
RS-422/RS-232C対応。

UsedtomounttheCameraAdaptortothecamera

tosupplytheDCpower.
Connectorpanel
コネクタパネル
08
OpticalFiberCameraAdaptorNSR-X412/X112/X4/X1
㉓DCOUT(Vマウント)
カメラインターフェース

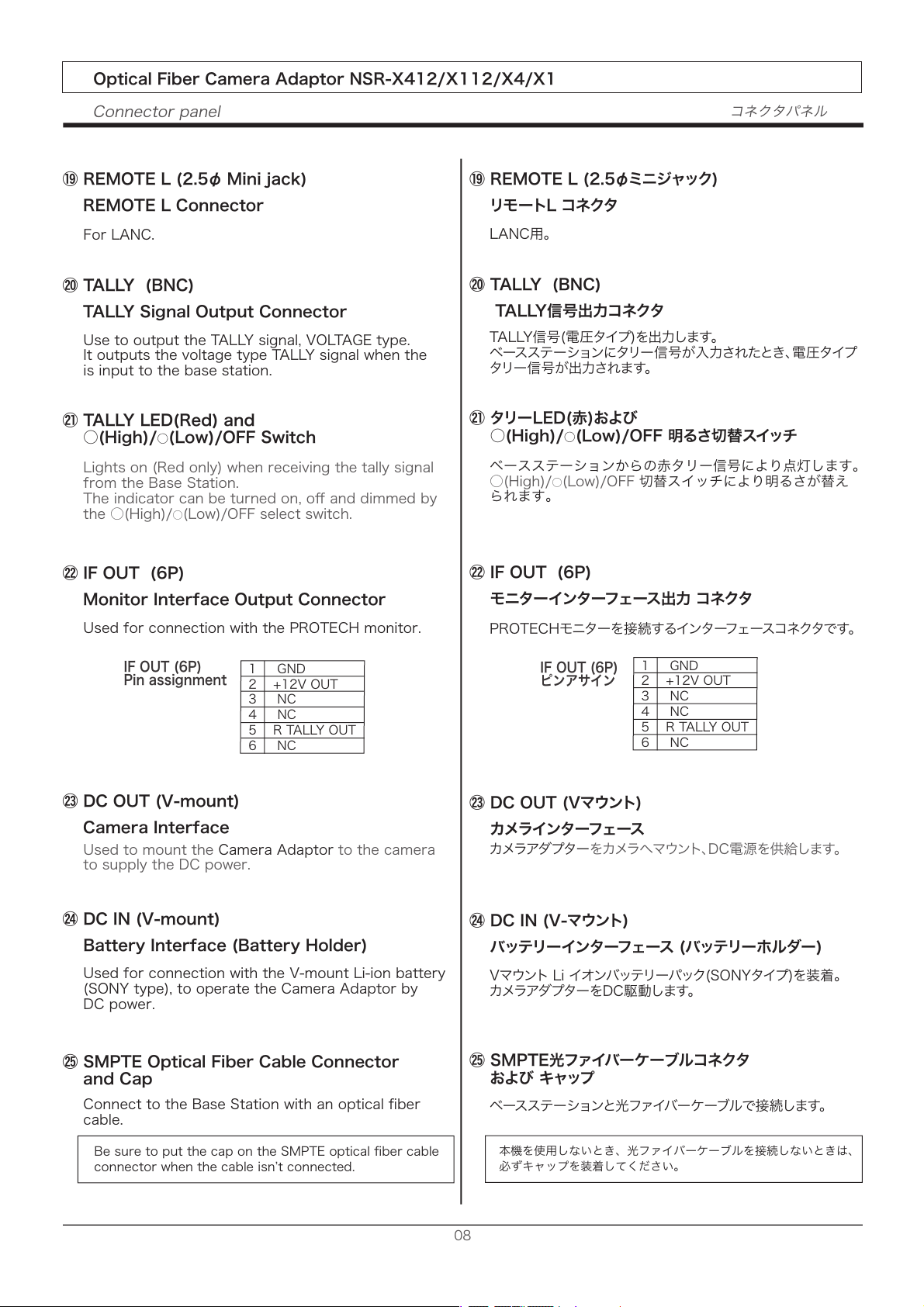

Lightson(Redonly)whenreceivingthetallysignal
fromtheBaseStation.
Theindicatorcanbeturnedon,offanddimmedby
the○(High)/○(Low)/OFFselectswitch.
㉑タリーLED(赤)および
○(High)/○(Low)/OFF明るさ切替スイッチ
LANC用。
ConnecttotheBaseStationwithanopticalfiber
cable.
BesuretoputthecapontheSMPTEopticalfibercable
connectorwhenthecableisnʼtconnected.
本機を使用しないとき、光ファイバーケーブルを接続しないときは、
必ずキャップを装着してください。
⑳TALLY(BNC)
TALLY信号出力コネクタ
UsetooutputtheTALLYsignal,VOLTAGEtype.
ItoutputsthevoltagetypeTALLYsignalwhenthe
isinputtothebasestation.
UsedforconnectionwiththePROTECHmonitor.
㉒IFOUT(6P)
モニターインターフェース出力コネクタ
1GND
2+12VOUT
3NC
4NC
5RTALLYOUT
6NC
IFOUT(6P)
Pinassignment
1GND
2+12VOUT
3NC
4NC
5RTALLYOUT
6NC
IFOUT(6P)
ピンアサイン
⑲REMOTEL(2.5φMinijack)
REMOTELConnector
ForLANC.
⑳TALLY(BNC)
TALLYSignalOutputConnector
㉕SMPTEOpticalFiberCableConnector
andCap
㉑TALLYLED(Red)and
○(High)/○(Low)/OFFSwitch
㉓DCOUT(V-mount)
CameraInterface
㉒IFOUT(6P)
MonitorInterfaceOutputConnector
⑲REMOTEL(2.5φミニジャック)
リモートLコネクタ
TALLY信号(電圧タイプ)を出力します。
ベースステーションにタリー信号が入力されたとき、電圧タイプ
タリー信号が出力されます。
ベースステーションからの赤タリー信号により点灯します。
○(High)/○(Low)/OFF切替スイッチにより明るさが替え
られます。
㉕SMPTE光ファイバーケーブルコネクタ
およびキャップ
ベースステーションと光ファイバーケーブルで接続します。
カメラアダプターをカメラへマウント、DC電源を供給します。
PROTECHモニターを接続するインターフェースコネクタです。
UsedforconnectionwiththeV-mountLi-ionbattery

(SONYtype),tooperatetheCameraAdaptorby
DCpower.
㉔DCIN(V-マウント)
バッテリーインターフェース(バッテリーホルダー)
㉔DCIN(V-mount)
BatteryInterface(BatteryHolder)
VマウントLiイオンバッテリーパック(SONYタイプ)を装着。
カメラアダプターをDC駆動します。

Rearpanel
リアパネル
OpticalFiberCameraAdaptorNSR-X412/X112/X4/X1
㉗LAN(RJ45)
LANConnector
㉗LAN(RJ45)
LANコネクタ
1MIC(G)
2MIC(H)
3H.PHONE(G)
4H.PHONE(H)
HEADSET(XLR4P)
Pinassignment
㉙C.COM(XLR3Pメス)

クリアカムコネクタ
㉙C.COM(XLR3Pfemale)
Clear-ComConnector
㉚TALLYOUT(XLR3Pオス)
TALLY信号出力コネクタ
㉚TALLYOUT(XLR3Pmale)
TALLYSignalOutputConnector
㉘INTERCOM(XLR4Pオス)
インカムヘッドセットコネクタ
㉘INTERCOM(XLR4Pmale)
IntercomHeadsetConnector
1MIC(G)
2MIC(H)
3H.PHONE(G)
4H.PHONE(H)
HEADSET(XLR4P)
ピンアサイン
I/FD-sub15PPinAssignment
1GND
2+15V
3CA1IN[-20dB]
4PGM1OUT[-20dB]
5CA2IN[-20dB]
6PGM2OUT[-20dB]
7AESEBU-CAINH
8AESEBU-CAINL
9AESEBU-PGMOUTH
10AESEBU-PGMOUTL
11NC
12NC
13NC
14NC
15NC
I/FD-sub15Pピンアサイン
1GND
2+15V
3CA1IN[-20dB]
4PGM1OUT[-20dB]
5CA2IN[-20dB]
6PGM2OUT[-20dB]
7AESEBU-CAINH
8AESEBU-CAINL
9AESEBU-PGMOUTH
10AESEBU-PGMOUTL
11NC
12NC
13NC
14NC
15NC
㉖I/F(HDD-Sub15Pfemale)

InterfaceInput/OutputConnector
㉖I/F(HDD-Sub15Pメス)

インターフェース入出力コネクタ
各種信号の入力/出力に使用します。
別売オプションケーブルをご使用ください。
AUDIOIN1/2,AUDIOOUT1/2(不平衡-20dB),
AESIN,AESOUT(デジタルオーディオL/R)
1GbpsLANへ接続します。
INTERCOM用ヘッドセットを接続します。
Clear-Com社クリアカムの接続に使用します。
２Wインターカムの接続に使用します。
TALLY信号(接地ON/OFFタイプ)を出力します。
Usedtoinput/outputthesomesignals(optional).
Pleaseusetheoptionalcable(soldseparately).
AUDIOIN1/2,AUDIOOUT1/2(unbalance-20dB),
AESIN,AESOUT(digitalaudioL/R)
Usedtoconnecttothe1GbpsLAN.
UsedtoconnecttheINTERCOMHEADSET.
UsedforconnectiontotheClear-Comsystem.
Usedforconnectiontothe２WINTERCOMline.
UsetooutputtheTALLYsignal,ShorttoGNDON/
OFFtype.
09

OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
SDIIA
SDI2B
SDI3C
SDI4D
CAPOW
GTALLY
CAPOWER
REFBB
HD/3G
RTALLY
REMOTE1
MONI
２
１
ST
CA
PROGRAM
AUDIOMONITOR
HEADPHONE
LEVEL
OFF
ON
+4dBm +4dBm
0dBm
0dBm
ONON
OFF
OFF
HEADSET
LEVEL
PROGRAM1
INTERCOM
SIDETONE
OFF
ENG
ON
OFF
OFF
MIC
ON
PROGRAMAUDIOIN
1kHz
PROGRAM
AUDIOLEVEL
PRODENG
PROD
ON
PROGRAM2
AUDIOLIMITER
12
HEADSET
OVEROVEROVEROVER
TERMINATION
NamesandFunctionsofParts各部名称と働き
フロントパネル
Frontpanel
⑤⑧⑦⑥③⑬⑫⑩⑪⑯⑮⑭⑨
GTSType
GTSタイプ
①⑰②④
10
OpticalFiberBaseStation NS-X4012/X4012GTS/X1012/X1012GTS/X40/X40GTS/X10/X10GTS
NormalType
標準タイプ
OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
SDIIA
SDI2B
SDI3C
SDI4D
CAPOW
GTALLY
CAPOWER
REFBB
HD/3G
RTALLY
REMOTE1
MONI
２
１
ST
CA
PROGRAM
AUDIOMONITOR
HEADPHONE
LEVEL
OFF
ON
+4dBm +4dBm
0dBm
0dBm
ONON
OFF
OFF
HEADSET
LEVEL
PROGRAM1
INTERCOM
SIDETONE
OFF
ENG
ON
OFF
OFF
MIC
ON
PROGRAMAUDIOIN
1kHz
PROGRAM
AUDIOLEVEL
PRODENG
PROD
ON
PROGRAM2
AUDIOLIMITER
12
HEADSET
OVEROVEROVEROVER
TERMINATION

11

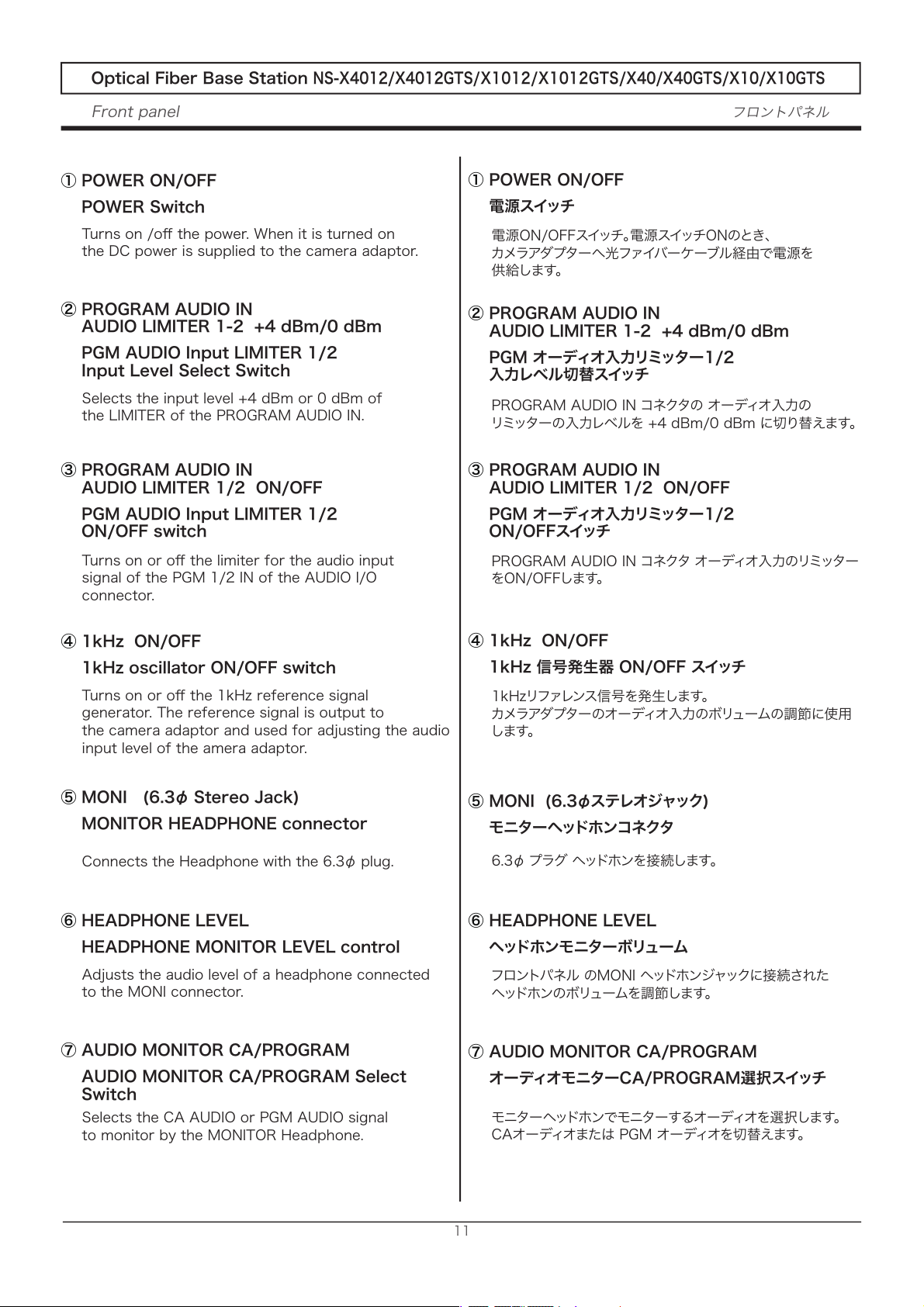

フロントパネル
Frontpanel
①POWERON/OFF
POWERSwitch
④1kHzON/OFF
1kHzoscillatorON/OFFswitch
③PROGRAMAUDIOIN
AUDIOLIMITER1/2ON/OFF
PGMAUDIOInputLIMITER1/2
ON/OFFswitch
②PROGRAMAUDIOIN
AUDIOLIMITER1-2+4dBm/0dBm

PGMAUDIOInputLIMITER1/2

InputLevelSelectSwitch
⑤MONI(6.3φStereoJack)
MONITORHEADPHONEconnector
⑥HEADPHONELEVEL
HEADPHONEMONITORLEVELcontrol
⑦AUDIOMONITORCA/PROGRAM
AUDIOMONITORCA/PROGRAMSelect
Switch
①POWERON/OFF
電源スイッチ
②PROGRAMAUDIOIN
AUDIOLIMITER1-2+4dBm/0dBm

PGMオーディオ入力リミッター1/2

入力レベル切替スイッチ
③PROGRAMAUDIOIN
AUDIOLIMITER1/2ON/OFF
PGMオーディオ入力リミッター1/2
ON/OFFスイッチ
④1kHzON/OFF
1kHz信号発生器ON/OFFスイッチ
⑤MONI(6.3φステレオジャック)
モニターヘッドホンコネクタ
⑥HEADPHONELEVEL
ヘッドホンモニターボリューム
⑦AUDIOMONITORCA/PROGRAM
オーディオモニターCA/PROGRAM選択スイッチ
OpticalFiberBaseStation
NS-X4012/X4012GTS/X1012/X1012GTS/X40/X40GTS/X10/X10GTS
Turnson/offthepower.Whenitisturnedon

theDCpowerissuppliedtothecameraadaptor.
Selectstheinputlevel+4dBmor0dBmof
theLIMITERofthePROGRAMAUDIOIN.
Turnsonoroffthelimiterfortheaudioinput
signalofthePGM1/2INoftheAUDIOI/O
connector.
Turnsonoroffthe1kHzreferencesignal
generator.Thereferencesignalisoutputto
thecameraadaptorandusedforadjustingtheaudio
inputleveloftheameraadaptor.
ConnectstheHeadphonewiththe6.3φplug.
Adjuststheaudiolevelofaheadphoneconnected
totheMONIconnector.
電源ON/OFFスイッチ。電源スイッチONのとき、
カメラアダプターへ光ファイバーケーブル経由で電源を
供給します。
PROGRAMAUDIOINコネクタのオーディオ入力の
リミッターの入力レベルを+4dBm/0dBmに切り替えます。
PROGRAMAUDIOINコネクタオーディオ入力のリミッター
をON/OFFします。
1kHzリファレンス信号を発生します。
カメラアダプターのオーディオ入力のボリュームの調節に使用
します。
6.3φプラグヘッドホンを接続します。
フロントパネルのMONIヘッドホンジャックに接続された
ヘッドホンのボリュームを調節します。
SelectstheCAAUDIOorPGMAUDIOsignal
tomonitorbytheMONITORHeadphone.
モニターヘッドホンでモニターするオーディオを選択します。
CAオーディオまたはPGMオーディオを切替えます。

12

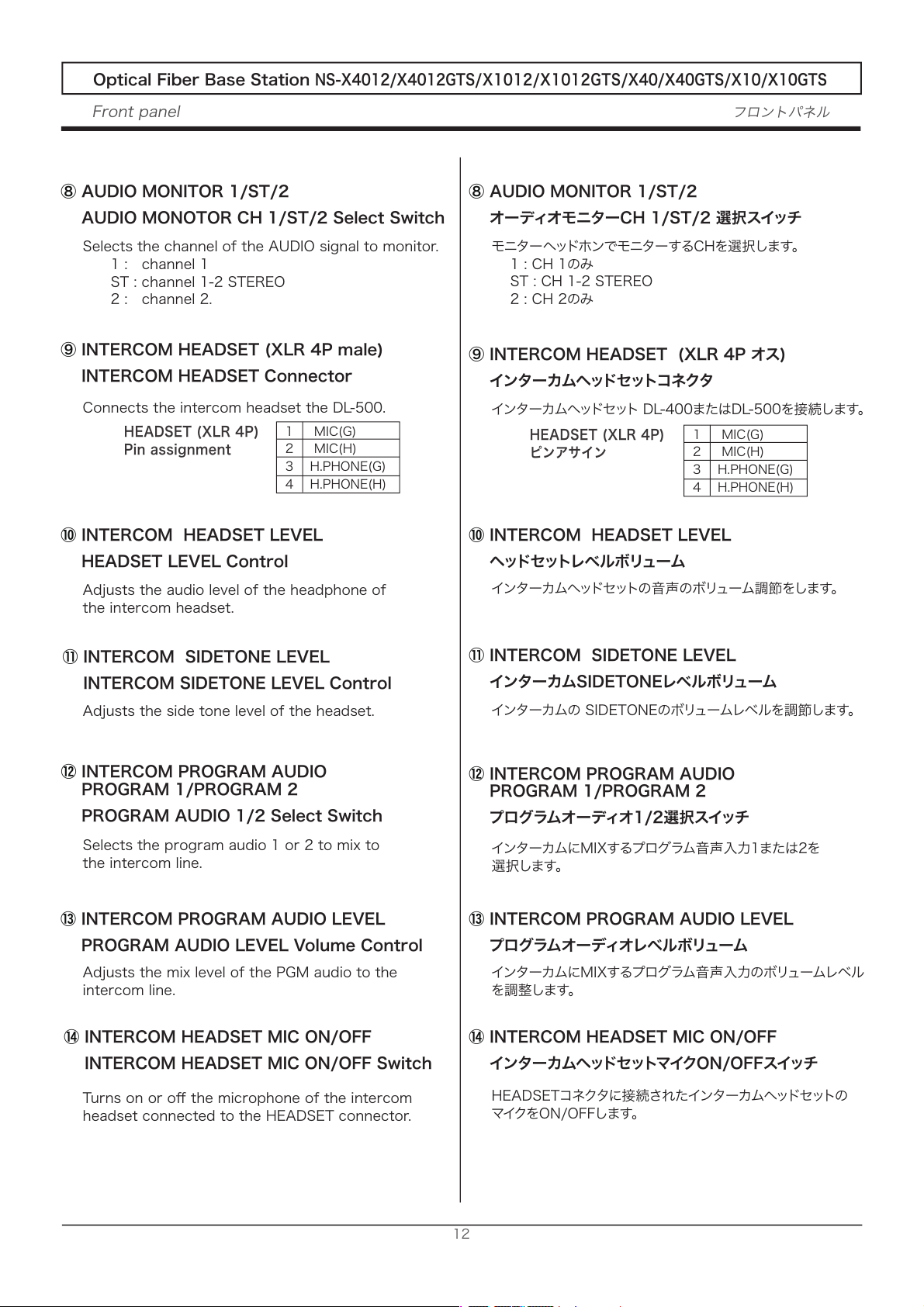

フロントパネル
Frontpanel
HEADSET(XLR4P)
Pinassignment
⑧AUDIOMONITOR1/ST/2
AUDIOMONOTORCH1/ST/2SelectSwitch
⑨INTERCOMHEADSET(XLR4Pmale)
INTERCOMHEADSETConnector
⑩INTERCOMHEADSETLEVEL
HEADSETLEVELControl
⑪INTERCOMSIDETONELEVEL
INTERCOMSIDETONELEVELControl
⑫INTERCOMPROGRAMAUDIO
PROGRAM1/PROGRAM2
PROGRAMAUDIO1/2SelectSwitch
1MIC(G)
2MIC(H)
3H.PHONE(G)
4H.PHONE(H)
⑨INTERCOMHEADSET(XLR4Pオス)
インターカムヘッドセットコネクタ
⑩INTERCOMHEADSETLEVEL
ヘッドセットレベルボリューム
⑪INTERCOMSIDETONELEVEL
インターカムSIDETONEレベルボリューム
⑫INTERCOMPROGRAMAUDIO
PROGRAM1/PROGRAM2
プログラムオーディオ1/2選択スイッチ
⑧AUDIOMONITOR1/ST/2
オーディオモニターCH1/ST/2選択スイッチ
OpticalFiberBaseStation
NS-X4012/X4012GTS/X1012/X1012GTS/X40/X40GTS/X10/X10GTS
⑬INTERCOMPROGRAMAUDIOLEVEL
PROGRAMAUDIOLEVELVolumeControl
⑭INTERCOMHEADSETMICON/OFF
INTERCOMHEADSETMICON/OFFSwitch
⑬INTERCOMPROGRAMAUDIOLEVEL
プログラムオーディオレベルボリューム
⑭INTERCOMHEADSETMICON/OFF
インターカムヘッドセットマイクON/OFFスイッチ
HEADSET(XLR4P)
ピンアサイン
1MIC(G)
2MIC(H)
3H.PHONE(G)
4H.PHONE(H)
AdjuststhemixlevelofthePGMaudiotothe
intercomline.
インターカムにMIXするプログラム音声入力のボリュームレベル
を調整します。
Turnsonoroffthemicrophoneoftheintercom
headsetconnectedtotheHEADSETconnector.
HEADSETコネクタに接続されたインターカムヘッドセットの
マイクをON/OFFします。
SelectsthechanneloftheAUDIOsignaltomonitor.
1:channel1
ST:channel1-2STEREO
2:channel2.
ConnectstheintercomheadsettheDL-500.
Adjuststheaudioleveloftheheadphoneof
theintercomheadset.
Adjuststhesidetoneleveloftheheadset.
Selectstheprogramaudio1or2tomixto
theintercomline.
モニターヘッドホンでモニターするCHを選択します。
1:CH1のみ
ST:CH1-2STEREO
2:CH2のみ
インターカムヘッドセットDL-400またはDL-500を接続します。
インターカムヘッドセットの音声のボリューム調節をします。
インターカムのSIDETONEのボリュームレベルを調節します。
インターカムにMIXするプログラム音声入力1または2を
選択します。

13
⑰SIGNALSTATUS
SIGNALSTATUSIndicator
OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
OVEROVEROVEROVER
SDIIA
SDI2B
SDI3C
SDI4D
CAPOW
GTALLY
CAPOWER
RTALLY
⑰SIGNALSTATUS
シグナルステータスインジケーター
⑯INTERCOMPRODON/OFFENGON/OFF
PRODUCERLineTerminationON/OFFSwitch
ENGINEERLineTerminationON/OFFSwitch
⑯INTERCOMPRODON/OFF/ENGON/OFF
プロデューサーライン終端抵抗接続ON/OFFスイッチ
エンジニアライン終端抵抗接続ON/OFFスイッチ
フロントパネル
Frontpanel
⑮INTERCOMPROD/ENG
PRODUCER/ENGINEERLINESelectSwitch
⑮INTERCOMPROD/ENG
プロデューサー/エンジニアライン選択スイッチ
OpticalFiberBaseStation
NS-X4012/X4012GTS/X1012/X1012GTS/X40/X40GTS/X10/X10GTS
OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
OVEROVEROVEROVER
SDIIA
SDI2B
SDI3C
SDI4D
CAPOW
GTALLY
CAPOWER
RTALLY
toanexternalintercom2Wsystem
TerminationResistanceON/OFFSwitch
ON:whenconnectingtotheotherNS-X4012/X1012/X40/X10
orusingNS-X4012/X1012/X40/X10instandalone.
OFF:whenconnectingtoanexternalintercomsystem.
ONOFFOFF
NS-X4012NS-X4012NS-X4012
ON
NS-X4012/X1012X40/X10
standalone
OFFOFFOFF
NS-X4012NS-X4012NS-X4012
NS-X4012
ON:NS-X4012/X1012/X40/X10単独で使用するとき
または他のNS-X4012/X40/X10に接続するとき
OFF:外部インターカムシステムへ接続するとき
ONOFFOFF
NS-X4012NS-X4012NS-X4012
ON
NS-X4012/X1012/X40/X10
単独
OFFOFFOFF
NS-X4012NS-X4012NS-X4012
終端抵抗接続ON/OFFスイッチ
外部2Wインターカムシステム
NS-X4012
Indicatesthesignalstatus.
Eachindicatorlightsupunderthefollowingstatus.
各コネクタの接続および信号の入出力/動作状態により
表示LEDが点灯します。
Selectstheintercomline,the2Wproducelineor
2Wengineerline.
接続するインターカムライン、2Wプロデューサーライン
または2Wエンジニアラインを選択します。
Turnsonorofftheterminationresistanceforthe
intercomline,the2Wproducerlineorengineerline,
accordingtotheequipmentoftheintercomsystem
connectedtotheINTERCOM2WPRODor2WENG
connectorsontherearpanel.
インターカム2WPRODまたは2WENGコネクタに接続された
インターカムシステムの機器により終端抵抗をON/OFFします。

THROUGH OUT
AA
AUDIO-PGM IN 1 AUDIO-PGM IN 2 AUDIO-CA OUT 1 AUDIO-CA OUT 2 2W INTERCOM PROD 2W INTERCOM ENG 4W/ INTERCOM TALLY
TALLY IN
VOLTAGE TYPE
2-4V GREEN
4.1-5V RED
OPTION OPTION OPTION OPTION OPTION
AC IN
CONTROL-L1
LAN
OPT
TC IN TC OUT TC OUT
SDI OUT 1 SDI OUT 2
SDI OUT 3 SDI OUT 4
OPTION RET 1 REF IN OPTION REMOTE 2
REMOTE 1
(OPTION)
REMOTE 3
DC IN
AES/EBU IN AES EBU OUT
MADE IN JAPAN
14
リアパネル
Rearpanel
OpticalFiberBaseStationNS-X4012/X4012GTS/X40/X40GTS/X10/X10GTS
THROUGH OUT
AA
AUDIO-PGM IN 1 AUDIO-PGM IN 2 AUDIO-CA OUT 1 AUDIO-CA OUT 2 2W INTERCOM PROD 2W INTERCOM ENG 4W/2W INTERCOM TALLY
TALLY IN
VOLTAGE TYPE
2-4V GREEN
4.1-5V RED
OPTION OPTION OPTION OPTION OPTION
AC IN
CONTROL-L1
LAN
OPT
TC IN TC OUT TC OUT
SDI OUT 1 SDI OUT 2
SDI OUT 3 SDI OUT 4
OPTION RET 1 REF IN OPTION REMOTE 2
REMOTE 1
(OPTION)
REMOTE 3
DC IN
AES/EBU IN AES EBU OUT
MADE IN JAPAN
GTSType
GTSタイプ
NormalType
標準タイプ
SDI OUT 5
SDI OUT 5
㊴
㊳
㊲
㊱
㉟
㉞
㉝
㉜㉛
㉙㉘
㉗
㉖
㉕
㉔
㉓
㉒
㉑㉚㉗

15
リアパネル
Rearpanel

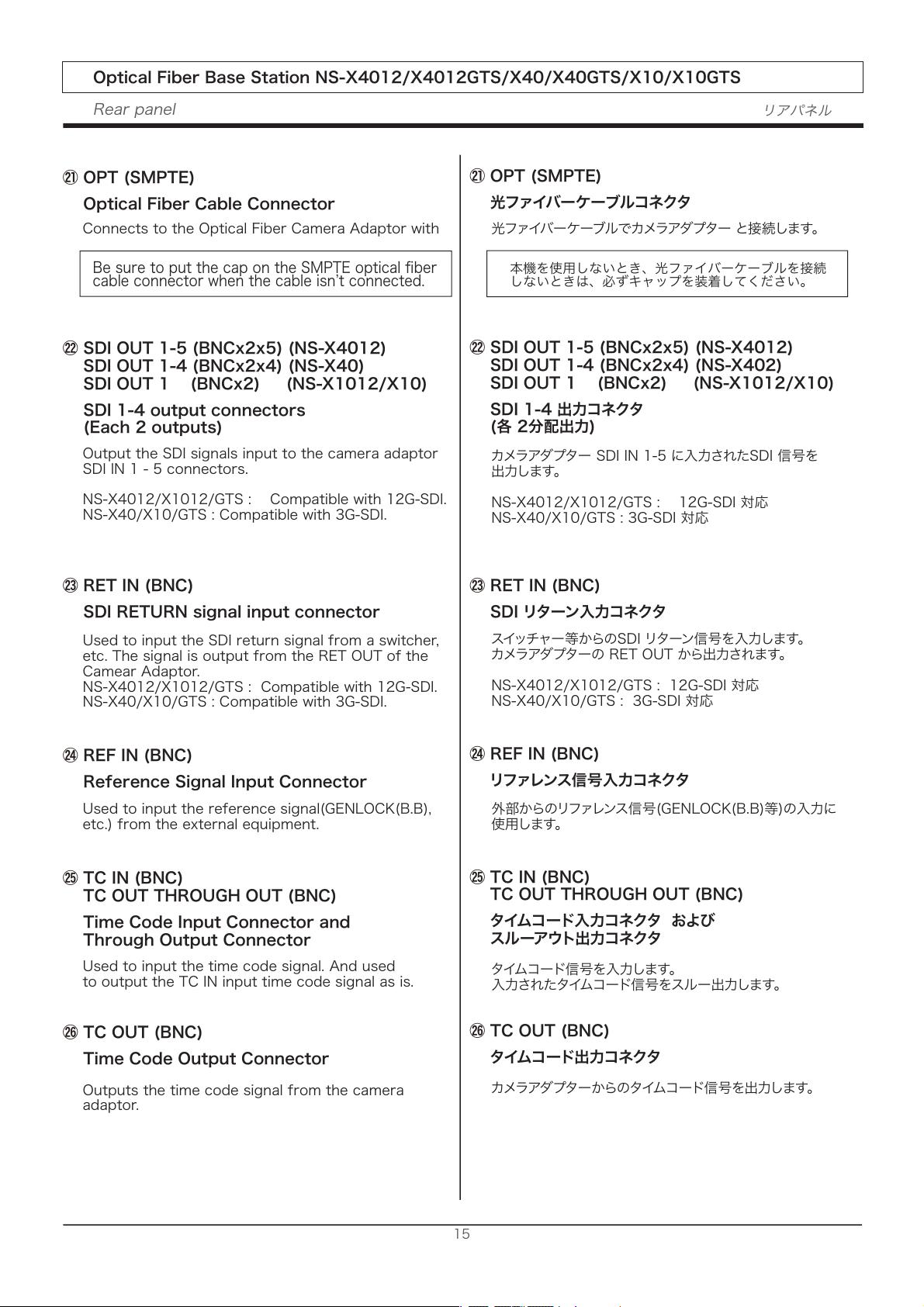

本機を使用しないとき、光ファイバーケーブルを接続
しないときは、必ずキャップを装着してください。
BesuretoputthecapontheSMPTEopticalfiber
cableconnectorwhenthecableisnʼtconnected.
OpticalFiberBaseStationNS-X4012/X4012GTS/X40/X40GTS/X10/X10GTS
㉒SDIOUT1-5(BNCx2x5)(NS-X4012)
SDIOUT1-4(BNCx2x4)(NS-X40)
SDIOUT1(BNCx2)(NS-X1012/X10)
SDI1-4outputconnectors
(Each2outputs)
㉕TCIN(BNC)
TCOUTTHROUGHOUT(BNC)


TimeCodeInputConnectorand
ThroughOutputConnector
㉔REFIN(BNC)
ReferenceSignalInputConnector
㉓RETIN(BNC)
SDIRETURNsignalinputconnector
㉖TCOUT(BNC)
TimeCodeOutputConnector
㉑OPT(SMPTE)
OpticalFiberCableConnector
㉑OPT(SMPTE)
光ファイバーケーブルコネクタ
㉔REFIN(BNC)
リファレンス信号入力コネクタ
㉓RETIN(BNC)
SDIリターン入力コネクタ
㉕TCIN(BNC)
TCOUTTHROUGHOUT(BNC)

タイムコード入力コネクタおよび
スルーアウト出力コネクタ
㉖TCOUT(BNC)
タイムコード出力コネクタ
㉒SDIOUT1-5(BNCx2x5)(NS-X4012)
SDIOUT1-4(BNCx2x4)(NS-X402)
SDIOUT1(BNCx2)(NS-X1012/X10)
SDI1-4出力コネクタ
(各2分配出力)
ConnectstotheOpticalFiberCameraAdaptorwith
OutputtheSDIsignalsinputtothecameraadaptor
SDIIN1-5connectors.
NS-X4012/X1012/GTS:Compatiblewith12G-SDI.
NS-X40/X10/GTS:Compatiblewith3G-SDI.
カメラアダプターSDIIN1-5に入力されたSDI信号を
出力します。
NS-X4012/X1012/GTS:12G-SDI対応
NS-X40/X10/GTS:3G-SDI対応
UsedtoinputtheSDIreturnsignalfromaswitcher,
etc.ThesignalisoutputfromtheRETOUTofthe
CamearAdaptor.
NS-X4012/X1012/GTS:Compatiblewith12G-SDI.
NS-X40/X10/GTS:Compatiblewith3G-SDI.
スイッチャー等からのSDIリターン信号を入力します。
カメラアダプターのRETOUTから出力されます。
NS-X4012/X1012/GTS:12G-SDI対応
NS-X40/X10/GTS:3G-SDI対応
Usedtoinputthereferencesignal(GENLOCK(B.B),
etc.)fromtheexternalequipment.
外部からのリファレンス信号(GENLOCK(B.B)等)の入力に
使用します。
Usedtoinputthetimecodesignal.Andused
tooutputtheTCINinputtimecodesignalasis. タイムコード信号を入力します。
入力されたタイムコード信号をスルー出力します。
Outputsthetimecodesignalfromthecamera
adaptor.
カメラアダプターからのタイムコード信号を出力します。
光ファイバーケーブルでカメラアダプターと接続します。

16
リアパネル
Rearpanel
OpticalFiberBaseStationNS-X4012/X4012GTS/X40/X40GTS/X10/X10GTS
㉛4WINTERCOMTALLY(D-Sub25P)
INTERCOM/TALLYsignalConnector
4WINTERCOMTALLY
(D-Sub25P)
Pinassignment
㉚LAN(RJ45)
LANconnector
㉙CONTROL-L1(2.5φMiniJack)
LANCconnector
㉙CONTROL-L1(2.5φミニジャック)
LANCコネクタ
㉚LAN(RJ45)
LAN接続コネクタ
㉛4WINTERCOMTALLY(D-Sub25P)
INTERCOM/TALLY信号コネクタ
㉜TALLYIN/VOLTAGETYPE
2-4VGREEN/4.1-5VRED(BNC)
VOLTAGETYPETALLYsignalInput
Connector
㉜TALLYIN/VOLTAGETYPE
2-4VGREEN/4.1-5VRED(BNC)
電圧タイプTALLY信号入力コネクタ
1ENGOUT+
2ENGOUT-
3GND
4ENGIN+
5ENGIN-
6PGM1+
7PGM1-
8GND
9
10
11RTALLYIN
12GND
13
14PRODOUT+
15PRODOUT-
16GND
17PRODIN+
18PRODIN-
19PGM2+
20PGM2-
21GND
22
23
24GTALLYIN
25GND
ー
4WINTERCOMTALLY
(D-Sub25P)
ピンアサイン
1ENGOUT+
2ENGOUT-
3GND
4ENGIN+
5ENGIN-
6PGM1+
7PGM1-
8GND
9
10
11RTALLYIN
12GND
13
14PRODOUT+
15PRODOUT-
16GND
17PRODIN+
18PRODIN-
19PGM2+
20PGM2-
21GND
22
23
24GTALLYIN
25GND
ー
㉗REMOTE1(8P)
REMOTE2(10P)
REMOTE1Connector
REMOTE2Connector
㉗REMOTE1(8P)
REMOTE2(10P)
リモート1コネクタ

リモート2コネクタ
㉘REMOTE3(12P)
REMOTE3Connector
㉘REMOTE3(12P)
リモート3コネクタ
Usedforconnectiontotheremotecontroller.
.
REMOTE18Pconnector:forSONY
REMOTE210Pconnector:forPanasonic
Fortheremotecontrol.
CompatiblewithRS-422orRS-232C.
UsedtoconnecttotheLANCremotecontroller.
Usedforconnectiontothe1GbpsLAN.
UsedforconnectiontoINTERCOMlineand
inputofTALLYsigal.
UsedforinputofTALLYsignalofthevoltagetype.
(PROTECHSYSTEM)
Inputsignalvoltage2-4VGREEN
4.1-5VRED
0VOFF
カメラメーカー各社のリモコンを接続して使用します。
REMOTE18Pコネクタ:SONY社用
REMOTE210Pコネクタ:Panasonic社用
リモートコントロール用。
RS-422/RS-232C対応。
LANCリモコンを接続して使用します。
1GbpsLANへ接続するとき使用します。
INTERCOMへの接続／TALLY信号の入力に使用します。
電圧入力タイプTALLY信号の入力に使用します。
(プロテックシステム)
入力信号電圧2-4V緑色
4.1-5V赤色
0V消灯

17
リアパネル
Rearpanel
OpticalFiberBaseStationNS-X4012/X4012GTS/X40/X40GTS/X10/X10GTS

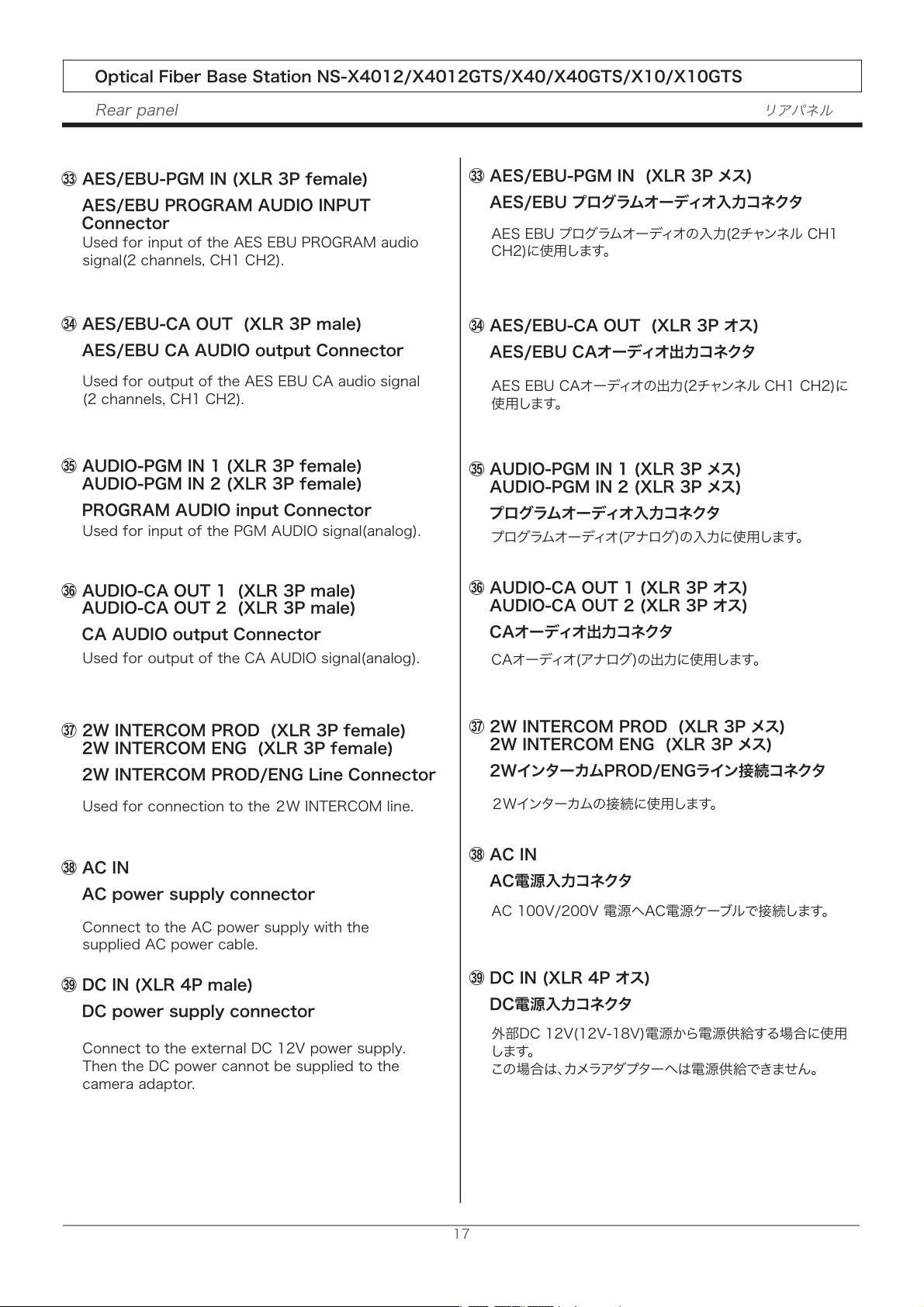

㉝AES/EBU-PGMIN(XLR3Pfemale)
AES/EBUPROGRAMAUDIOINPUT
Connector
㉞AES/EBU-CAOUT(XLR3Pmale)
AES/EBUCAAUDIOoutputConnector
㉟AUDIO-PGMIN1(XLR3Pfemale)
AUDIO-PGMIN2(XLR3Pfemale)
PROGRAMAUDIOinputConnector
㊱AUDIO-CAOUT1(XLR3Pmale)
AUDIO-CAOUT2(XLR3Pmale)
CAAUDIOoutputConnector
㊲2WINTERCOMPROD(XLR3Pfemale)
2WINTERCOMENG(XLR3Pfemale)
2WINTERCOMPROD/ENGLineConnector
㊳ACIN
ACpowersupplyconnector
㊴DCIN(XLR4Pmale)
DCpowersupplyconnector
㉝AES/EBU-PGMIN(XLR3Pメス)
AES/EBUプログラムオーディオ入力コネクタ
㉞AES/EBU-CAOUT(XLR3Pオス)
AES/EBUCAオーディオ出力コネクタ
㉟AUDIO-PGMIN1(XLR3Pメス)
AUDIO-PGMIN2(XLR3Pメス)
プログラムオーディオ入力コネクタ
㊱AUDIO-CAOUT1(XLR3Pオス)
AUDIO-CAOUT2(XLR3Pオス)
CAオーディオ出力コネクタ
㊲2WINTERCOMPROD(XLR3Pメス)
2WINTERCOMENG(XLR3Pメス)
2WインターカムPROD/ENGライン接続コネクタ
㊳ACIN
AC電源入力コネクタ
㊴DCIN(XLR4Pオス)
DC電源入力コネクタ
UsedforinputoftheAESEBUPROGRAMaudio
signal(2channels,CH1CH2).
UsedforoutputoftheAESEBUCAaudiosignal
(2channels,CH1CH2).

UsedforinputofthePGMAUDIOsignal(analog).
UsedforoutputoftheCAAUDIOsignal(analog).
Usedforconnectiontothe２WINTERCOMline.
ConnecttotheACpowersupplywiththe
suppliedACpowercable.
ConnecttotheexternalDC12Vpowersupply.
ThentheDCpowercannotbesuppliedtothe
cameraadaptor.
AESEBUプログラムオーディオの入力(2チャンネルCH1
CH2)に使用します。
AESEBUCAオーディオの出力(2チャンネルCH1CH2)に
使用します。
プログラムオーディオ(アナログ)の入力に使用します。
CAオーディオ(アナログ)の出力に使用します。
２Wインターカムの接続に使用します。
AC100V/200V電源へAC電源ケーブルで接続します。
外部DC12V(12V-18V)電源から電源供給する場合に使用
します。
この場合は、カメラアダプターへは電源供給できません。

OpticalFiberStudioSystemNSR-X412/X112/X4/X1NS-X4012/X1012/X40/X10/GTS

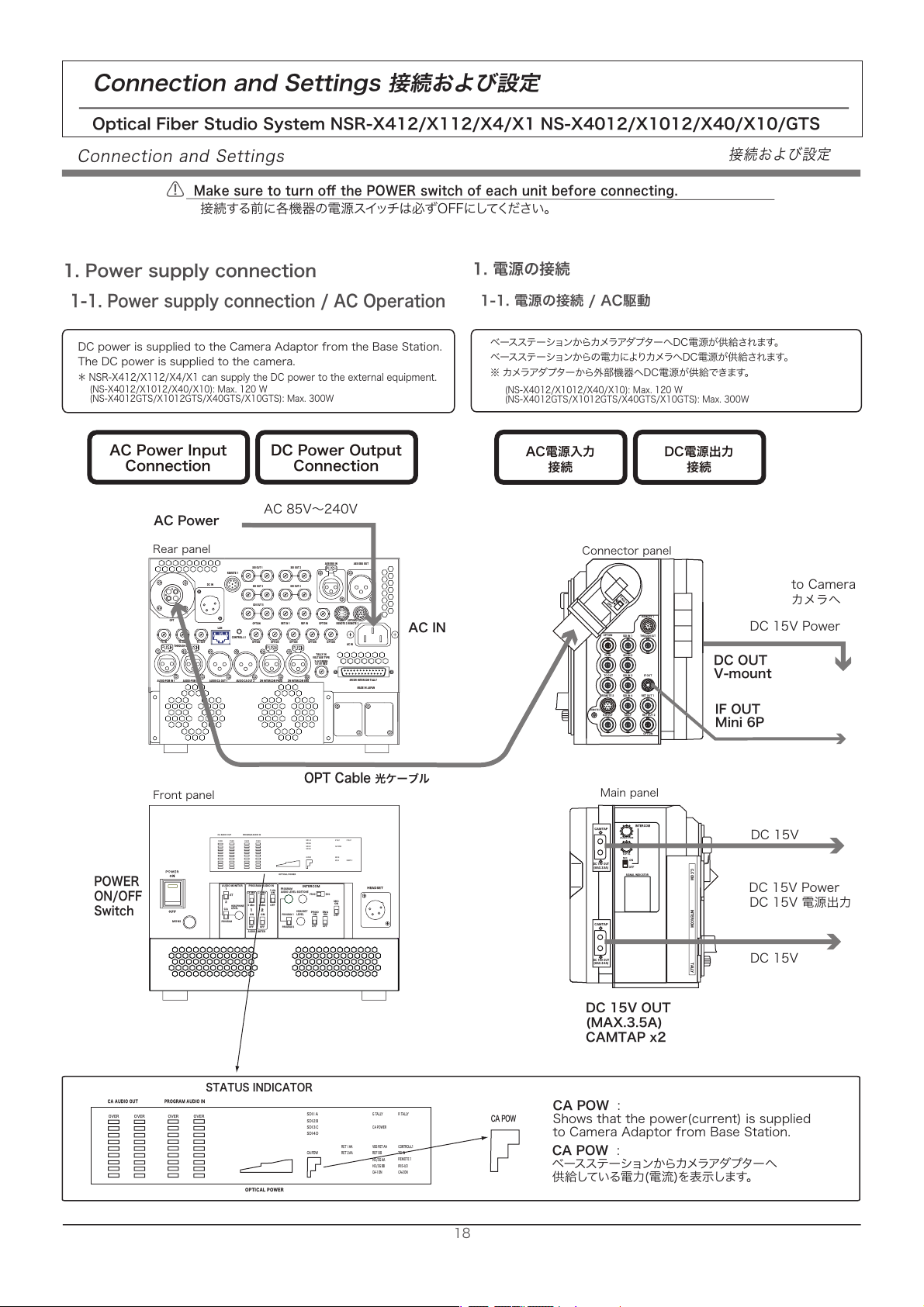

ConnectionandSettings接続および設定
ConnectionandSettings
MakesuretoturnoffthePOWERswitchofeachunitbeforeconnecting.
接続する前に各機器の電源スイッチは必ずOFFにしてください。
接続および設定
TALLY
TCOUT
SDIIN4
SDIIN3
SDIIN2
SDIIN1
RETOUT1
B.BOUT
TCIN
THROUGHOUT
REMOTEL
TALLY
OFF
REMOTE1
REMOTE2
IFOUT
OPTION
OPTION
RETOUT2
THROUGH OUT
AA
AUDIO-PGM IN 1 AUDIO-PGM IN 2 AUDIO-CA OUT 1 AUDIO-CA OUT 2 2W INTERCOM PROD 2W INTERCOM ENG 4W/2W INTERCOM TALLY
TALLY IN
VOLTAGE TYPE
2-4V GREEN
4.1-5V RED
OPTION OPTION OPTION OPTION OPTION AC IN
CONTROL-L1
LAN
OPT
TC IN TC OUT TC OUT
SDI OUT 1 SDI OUT 2
SDI OUT 3 SDI OUT 4
OPTION RET IN 1 REF IN OPTION REMOTE 2
REMOTE 1
(OPTION)
REMOTE 3
DC IN
AES/EBU IN AES EBU OUT
MADE IN JAPAN
SIGNALINDICATOR
MIC
AUDIOPGM
H.PVL
INTERCOM
ON
OFF
C.COMINTERCOMTALLY
CAMTAP
- 
+
DC15VOUT
(MAX.3.5A
)
CAMTAP
- 
+
DC15VOUT
(MAX.3.5A
)
POWER
ON/OFF
Switch
1.Powersupplyconnection
DCOUT
V-mount
toCamera
DC15V
DC15VOUT
(MAX.3.5A)
CAMTAPx2
DC15V
Frontpanel
Rearpanel
18
1-1.Powersupplyconnection/ACOperation
OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
SDIIA
SDI2B
SDI3C
SDI4D
CAPOW
GTALLY
CAPOWER
REFBB
HD/3G
RTALLY
REMOTE1
MON I
２
１
ST
CA
PROGRAM
AUDIOMONITOR
HEADPHONE
LEVEL
OFF
ON
+4dBm +4dBm
0dBm
0dBm
ONON
OFF
OFF
HEADSET
LEVEL
PROGRAM1
INTERCOM
SIDETONE
OFF
ENG
ON
OFF
OFF
MIC
ON
PROGRAMAUDIOIN
1kHz
PROGRAM
AUDIOLEVEL
PRODENG
PROD
ON
PROGRAM2
AUDIOLIMITER
12
HEADSET
OVEROVEROVEROVER
OPTCable 光ケーブル
ACIN
AC85V〜240V
ACPower
Mainpanel
Connectorpanel
AC電源入力
接続
ACPowerInput
Connection
DC電源出力
接続
DCPowerOutput
Connection
1.電源の接続
1-1.電源の接続/AC駆動
DC15VPower
カメラへ
DC15V電源出力
OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
OVEROVEROVEROVER
SDIIA
SDI2B
SDI3C
SDI4D
CAPOW
RETIAA
RET2AA
GTALLY
CAPOWER
VBSRETAA
REFBB
HD/3GAA
HD/3GBB
CA-1ON
RTALLY
CONTROL-L1
TCIN
REMOTE1
IRIS-I/O
CA-2ON
CAPOW
STATUSINDICATOR
CAPOW:
Showsthatthepower(current)issupplied
toCameraAdaptorfromBaseStation.
CAPOW:
ベースステーションからカメラアダプターへ
供給している電力(電流)を表示します。
DC15VPower
IFOUT
Mini6P
DCpowerissuppliedtotheCameraAdaptorfromtheBaseStation.
TheDCpowerissuppliedtothecamera.
＊NSR-X412/X112/X4/X1cansupplytheDCpowertotheexternalequipment.
(NS-X4012/X1012/X40/X10):Max.120W
(NS-X4012GTS/X1012GTS/X40GTS/X10GTS):Max.300W (NS-X4012/X1012/X40/X10):Max.120W
(NS-X4012GTS/X1012GTS/X40GTS/X10GTS):Max.300W
ベースステーションからカメラアダプターへDC電源が供給されます。
ベースステーションからの電力によりカメラへDC電源が供給されます。
※カメラアダプターから外部機器へDC電源が供給できます。
SDI OUT 5

OpticalFiberStudioSystemNSR-X412/X112/X4/X1NS-X4012/X1012/X40/X10/GTS
ConnectionandSettings 接続および設定
SDIIN5
TCOUT
SDIIN4
SDIIN3
SDIIN2
SDIIN1
RETOUT1
REFOUT
TCIN
THROUGHOUT
REMOTEL
TALLY
OFF
REMOTE1
REMOTE2
IFOUT
TALLY
OPTION
RETOUT2
THROUGH OUT
AA
AUDIO-PGM IN 1 AUDIO-PGM IN 2 AUDIO-CA OUT 1 AUDIO-CA OUT 2 2W INTERCOM PROD 2W INTERCOM ENG 4W/2W INTERCOM TALLY
TALLY IN
VOLTAGE TYPE
2-4V GREEN
4.1-5V RED
OPTION OPTION OPTION OPTION OPTION AC IN
CONTROL-L1
LAN
OPT
TC IN TC OUT TC OUT
SDI OUT 1 SDI OUT 2
SDI OUT 3 SDI OUT 4
OPTION RET IN 1 REF IN OPTION REMOTE 2
REMOTE 1
(OPTION)
REMOTE 3
DC IN
AES/EBU IN AES EBU OUT
MADE IN JAPAN
SIGNALINDICATOR
MIC
AUDIOPGM
H.PVL
INTERCOM
ON
OFF
C.COMINTERCOMTALLY
CAMTAP
- 
+
DC15VOUT
(MAX.3.5A
)
CAMTAP
- 
+
DC15VOUT
(MAX.3.5A
)
LAN I/F
DC15V
DC15VPower
DC15VOUT
(MAX.3.5A)
CAMTAPx2
DC15V
Rearpanel
19
OPTCable 光ケーブル
DC12V DCPower
Mainpanel
Rearpanel
DC電源入力
接続
DCPowerInput
Connection
DC電源出力
接続
DCPowerOutput
Connection
TheDCpowertothecameraissuppliedfromthebattery.
＊WhentheDCoperation,theBaseStationcannotsupply
theDCpowertotheCameraAdaptor.
カメラの電源はバッテリーから供給します。
※DC駆動時、ベースステーションからは、
カメラアダプターへDC電源は供給されません。
DCIN
V-mount
BATTERYIN
1-2.Powersupplyconnection/DCOperation 1-2.電源の接続/DC駆動
DC15V電源出力
POWER
ON/OFF
Switch
Frontpanel
OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
SDIIA
SDI2B
SDI3C
SDI4D
CAPOW
GTALLY
CAPOWER
REFBB
HD/3G
RTALLY
REMOTE1
MON I
２
１
ST
CA
PROGRAM
AUDIOMONITOR
HEADPHONE
LEVEL
OFF
ON
+4dBm +4dBm
0dBm
0dBm
ONON
OFF
OFF
HEADSET
LEVEL
PROGRAM1
INTERCOM
SIDETONE
OFF
ENG
ON
OFF
OFF
MIC
ON
PROGRAMAUDIOIN
1kHz
PROGRAM
AUDIOLEVEL
PRODENG
PROD
ON
PROGRAM2
AUDIOLIMITER
12
HEADSET
OVEROVEROVEROVER
V-mount
Li-ion
BATTERY
DCOUT
V-mount
toCamera
Connectorpanel
カメラへ
DC15VPower
IFOUT
Mini6P
NS-X4012/X1012/X40/X10/GTS
NSR-X412/X112/X4/X1PowerSupply
NS-X4012/X1012/X40/X10/GTS
NSR-X412/X112/X4/X1の電源
WhentheBaseStationNS-X4012/X1012/X40/X10/GTSisACdriven,
theDCpowerissuppliedfromtheBaseStationtotheCameraAdaptor
NSR-X412/X112/X4/X1throughtheopticalfibercable.
TheCameraAdaptorisnʼtequippedwiththepowerswitch,
soitstartsastheBaseStationisturnedon.
WhentheBaseStationandCameraAdaptorareDCdriven,
theCameraAdaptorisalwaysinrunningwhilethebatteryisconnected.
ThebatterywillbeconsumedeveniftheCameraAdaptorisnotused.
NOTE
ベースステーション NS-X4012/X1012/X40/X10/GTS がAC駆動の場合は、
ベースステーションから光ファイバーケーブルを通して
カメラアダプター
NSR-X412/X112/X4/X1 へDC電源が供給されます。
カメラアダプターは、電源スイッチを装備していないので、
ベースステーションをONすると、すぐに起動します。
ベースステーションとカメラアダプターがDC駆動の場合は、
カメラアダプターは、バッテリーが接続されている間、常時動作しています。
カメラアダプターは使用されなくてもバッテリーが消費されます。
注意
SDI OUT 5

SDIIN5
TCOUT
SDIIN4
SDIIN3
SDIIN2
SDIIN1
RETOUT1
REFOUT
TCIN
THROUGHOUT
REMOTEL
TALLY
OFF
REMOTE1
REMOTE2
IFOUT
TALLY
OPTION
RETOUT2
THROUGH OUT
AA
AUDIO-PGM IN 1 AUDIO-PGM IN 2 AUDIO-CA OUT 1 AUDIO-CA OUT 2 2W INTERCOM PROD 2W INTERCOM ENG 4W/2W INTERCOM TALLY
TALLY IN
VOLTAGE TYPE
2-4V GREEN
4.1-5V RED
OPTION OPTION OPTION OPTION OPTION AC IN
CONTROL-L1
LAN
OPT
TC IN TC OUT TC OUT
SDI OUT 1 SDI OUT 2
SDI OUT 3 SDI OUT 4
OPTION RET IN REF IN OPTION REMOTE 2
REMOTE 1
(OPTION)
REMOTE 3
DC IN
AES/EBU IN AES EBU OUT
MADE IN JAPAN
20
12G/6G/3G/HD/SD-SDI
2.CameraSDIsignalconnection 2.カメラSDI信号の接続
Camerasignal
3G/HD/SD-SDI
NSR-X4NS-X40/GTS
NSR-X1NS-X10/GTS
NSR-X412NS-X4012/GTS
NSR-X4NS-X40/GTS
カメラSDI信号
入力の接続
CameraSDISignal
InputConnection カメラSDI信号
出力の接続
CameraSDISignal
OutputConnection
from
Camera
SDIIN1
SDIIN2
SDIIN3
SDIIN4
SDIIN5
toSwitcher,
etc.
SDIOUT1
SDIOUT2
SDIOUT3
SDIOUT4
SDIOUT5
THROUGHOUT
SDIIN1Input
ThroughOutput
ConnectionandSettings
OpticalFiberStudioSystemNSR-X412/X112/X4/X1NS-X4012/X1012/X40/X10/GTS
接続および設定
SDI OUT 5
2outputseach
NSR-X412:SDIIN1-5NS-X4012/GTS:SDIOUT1-5
NSR-X112:SDIIN1NS-X1012/GTS:SDIOUT1
NSR-X4:SDIIN1-4NS-X40/GTS:SDIOUT1-4
NSR-X1:SDIIN1NS-X10/GTS:SDIOUT1
OPTCable 光ケーブル
