PTL Mini Multi User manual

Bedienungsanleitung /
User Manual
PAR-64 15x8 W RGBW
Lesen Sie vor der Benutzung die Bedienungsanleitung !!!
Read the User Manual before use !!!

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 2
Inhalt
1 Sicherheitsbestimmungen .......................................................................................................... 3
2 Übersicht..................................................................................................................................... 4
3 Funktionen .................................................................................................................................. 5
3.1 Menü Übersicht ............................................................................................................. 5
3.2 Master / Slave................................................................................................................ 6
3.3 Interne Programme........................................................................................................ 6
3.4 4 Kanal Modus............................................................................................................... 6
3.5 6 Kanal Modus............................................................................................................... 6
3.6 8 Kanal Modus............................................................................................................... 6
4 Technische Daten....................................................................................................................... 7
5 Safety Instruction ........................................................................................................................ 8
6 Overview..................................................................................................................................... 9
7 Function Selection .................................................................................................................... 10
7.1 Menu overview ............................................................................................................ 10
7.2 Master / Slave.............................................................................................................. 11
7.3 Internal programms ..................................................................................................... 11
7.4 4 Channel Mode .......................................................................................................... 11
7.5 6 Channel Mode .......................................................................................................... 11
7.6 8 Channel Mode .......................................................................................................... 11
8 Technical Specifications ........................................................................................................... 12

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 3
1 Sicherheitsbestimmungen
WICHTIG
Der Hersteller übernimmt kein Haftung für Schäden die durch
Nichtbeachtung dieser Bedienungsanleitung oder irgendeine nicht
autorisierte Änderung am Gerät entstehen.
• Entfernen Sie niemals Warnhinweise oder informative Kennsätze von dem Gerät.
• Lassen Sie niemals das Stromkabel in Kontakt mit anderen Kabeln kommen. Behandeln Sie das
Stromkabel und alle Netzanschlüsse mit besonderer Vorsicht!
• Öffnen Sie nicht das Gerät und führen sie keine Modifizierungen an dem Gerät durch.
• Schließen Sie dieses Gerät nicht an ein Dimmer-Pack an.
• Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da dies die Lebensdauer
des Gerätes reduziert.
• Benutzen Sie das Gerät nur in Innenräumen.
• Nicht brennbaren Quellen, Flüssigkeiten oder Gasen aussetzen.
• Trennen Sie das Gerät immer vom Stromnetz wenn es nicht im Betrieb ist oder gereinigt wird.
• Achten Sie darauf, dass das Stromkabel nicht gequetscht oder beschädigt ist. Überprüfen
Sie das Gerät und das Stromkabel regelmäßig vor dem Gebrauch.
• Wenn das Gerät fallengelassen oder beschädigt wird, trennen Sie das Gerät sofort vom
Strom. Konsultieren Sie einen qualifizierten Techniker zur Überprüfung bevor Sie das Gerät
wieder in Betrieb nehmen.
• Wenn das Gerät starken Temperatur-Schwankungen ausgesetzt war (z.B. nach Transport),
schalten Sie es nicht sofort ein. Das dabei entstehende Kondenswasser könnte Schaden
verursachen. Lassen Sie das Gerät aus, bis es Zimmertemperatur erreicht hat.
• Wenn Ihr Produkt nicht ordnungsgemäß funktioniert, schalten Sie es sofort aus. Verpacken Sie das
Gerät sicher (vorzugsweise in der Originalverpackung) und schicken Sie es an Ihren örtlichen
Händler zur Reparatur.
• Benutzen Sie nur Sicherungen gleichen Typs.
• Reparaturen, Instandhaltung und Anschluss darf nur von einem Fachmann durchgeführt werden.
• Dieses Gerät enthält keine vom Nutzer zu wartenden Teile.
Ordnungsgemäße Nutzung
Wenn dieses Gerät in anderer Weise betrieben wird, als in diesem Handbuch beschrieben,
kann das Produkt beschädigt werden und die Garantie erlischt.
Falsche Bedienung kann zu Gefahr führen z.B.: Kurzschluss, Brand, elektrischer Schlag,
Lampenausfall usw.
Gefährden Sie nicht Ihre eigene Sicherheit und die Sicherheit von anderen!
Falsche Installation oder Verwendung kann zu schweren Personen- und Sachschäden führen.

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 4
2 Übersicht
Geräte Rückseite
Dieses Bild zeigt die Rückseite des LED PAR Scheinwerfers
Mini Multi PAR 15x8W RGBW:
DMX-Input (Eingang):
Schließen sie hier das Kabel eines externen DMX Steuergerätes an.
DMX-Input pin Signal
1 Erdung
2 Signal “-”
3 Signal “+”
DMX-Output (Ausgang):
Schließen sie hier das DMX Kabel für das nächste DMX Gerät an.
DMX-Output pin Signal
1 Erdung
2 Signal “-”
3 Signal “+”

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 5
3 Funktionen
3.1 Menü
Übersicht

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 6
3.2 Master / Slave
Stellen Sie das gewünschte Gerät unter „LINE““ auf „-MA-“ und bestätigen Sie mit OK. Nun können sie
eines der 42 internen Patterns (Muster) auswählen.
Die Lauflichtgeschwindigkeit wird unter „SET“ -> „SPEE“ eingestellt. Alternativ kann man die
Geschwindigkeit auch über das Mikrofon steuern lassen. Diese Funktion wird unter „SET“ -> „Mic“
aktiviert oder deaktiviert.
Die übrigen Geräte müssen auf Slave („-SL-“) geschalten werden. Achten Sie darauf, dass alle PARs
auf die richtige DMX Adresse eingestellt sind.
3.3 Interne Programme
Unter „FADE“ gibt es 7 weitere interne Fadeprogramme, die auch außerhalb des Master-Modus
genutzt werden können.
Ebenso gibt es unter „COLO“ 4 Chases. ( Stellen Sie unter „SET“ -> „MIC“ auf on für Sound to Light)
Die Geschwindigkeit kann unter dem Punkt „SET“ -> „SPEE“ eingestellt werden.
3.4 4 Kanal Modus
Stellen Sie unter „SET“ -> „MODE“ den 4 Kanal Modus ein („4CH“).
Kanal 1 Kanal 2 Kanal 3 Kanal 4
ROT GRÜN BLAU WEISS
0 = AUS 0 = AUS 0 = AUS 0 = AUS
1-255 = Dim 1-255 = Dim 1-255 = Dim 1-255 = Dim
3.5 6 Kanal Modus
Stellen Sie unter „SET“ -> „MODE“ den 6 Kanal Modus ein („6CH“).
Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6
MODE ROT GRÜN BLAU WEISS SPEED
0-62= Farb Modus
63-127=7Farb Fade
0 = AUS 0 = AUS 0 = AUS 0 = AUS 0-255= slow to
fast
128-191=12Farb Wechsel
192-255= 4 Farb Wechsel
1-255 = Dim 1-255 = Dim 1-255 = Dim 1-255 = Dim 11-100= fast
to slow
3.6 8 Kanal Modus
Stellen Sie unter „SET“ -> „MODE“ den 8 Kanal Modus ein („8CH“).
Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Kanal 7 Kanal 8
ROT GRÜN BLAU WEISS MACRO Speed/Strobe Mode DIM
Strobe 0-255 0-31 = Farbeinstellung
32-63 = Fade out
64-95 = Fade in
Dimmer
0-255
Dimmer
0-255
Dimmer
0-255
Dimmer
0-255
96-127 = Fade in / out
128-159 = Auto Mix
160-191 = 4 Farb Wechsel
Speed
0-255
192-223 = 12 Farb Wechsel
0-15 =
AUS
16-255 =
31 Macro
224-255 = Sound to Light
Master
0-255
Hinweis: Farben die über den Kanal 5 eingestellt werden können nicht stroben oder faden.

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 7
4 Technische Daten
Mini Multi PAR 15x8W RGBW:
Anzahl LEDs 15x8Watt Quad LEDs
Spannungsversorgung 100 - 240V 50/60 Hz
Leistungsaufnahme Max. 125 W
Maße 300x 200mm (ohne Bügel)
Gewicht 3 kg

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 8
5 Safety Instruction
IMPORTANT
The manufacturer will not accept liability for any resulting damages caused
by the non-observance of this manual or any unauthorised modification to
the equipment.
• Never let the power-cable come into contact with other cables. Handle the power-cable
and all mains voltage connections with particular caution!
• Never remove warning or informative labels from the equipment.
• Do not open the equipment and do not modify the equipment.
• Do not connect this equipment to a dimmer-pack.
• Do not switch the equipment on and off in short intervals, as this will reduce the
system’s life.
• Only use the equipment indoors.
• Do not expose to flammable sources, liquids or gases.
• Always disconnect the power from the mains when equipment is not in use or before
cleaning! Only handle the power-cable by the plug
• Make sure that the power-cable is never crimped or damaged. Check the equipment and
the power-cable periodically.
• If the equipment is dropped or damaged, disconnect the mains power supply immediately.
Have a qualified engineer inspect the equipment before operating again.
• If the equipment has been exposed to drastic temperature fluctuation (e.g. after
transportation), do not switch it on immediately. The arising condensation might damage
the equipment. Leave the equipment switched off until it has reached room temperature.
• If your product fails to function correctly, discontinue use immediately. Pack the unit
securely (preferably in the original packing material), and return it to your local dealer
for service.
• Only use fuses of same type and rating.
• Repairs, servicing and power connection must only be carried out by a qualified technician.
THIS UNIT CONTAINS NO USER SERVICEABLE PARTS.
OPERATING DETERMINATIONS
If this equipment is operated in any other way, than those described in this manual,
the product may suffer damage and the warranty becomes void.
Incorrect operation may lead to danger e.g.: short-circuit, burns, electric shocks,
lamp failure etc.
Do not endanger your own safety and the safety of others!
Incorrect installation or use can cause serious damage to people and property.

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 9
6 Overview

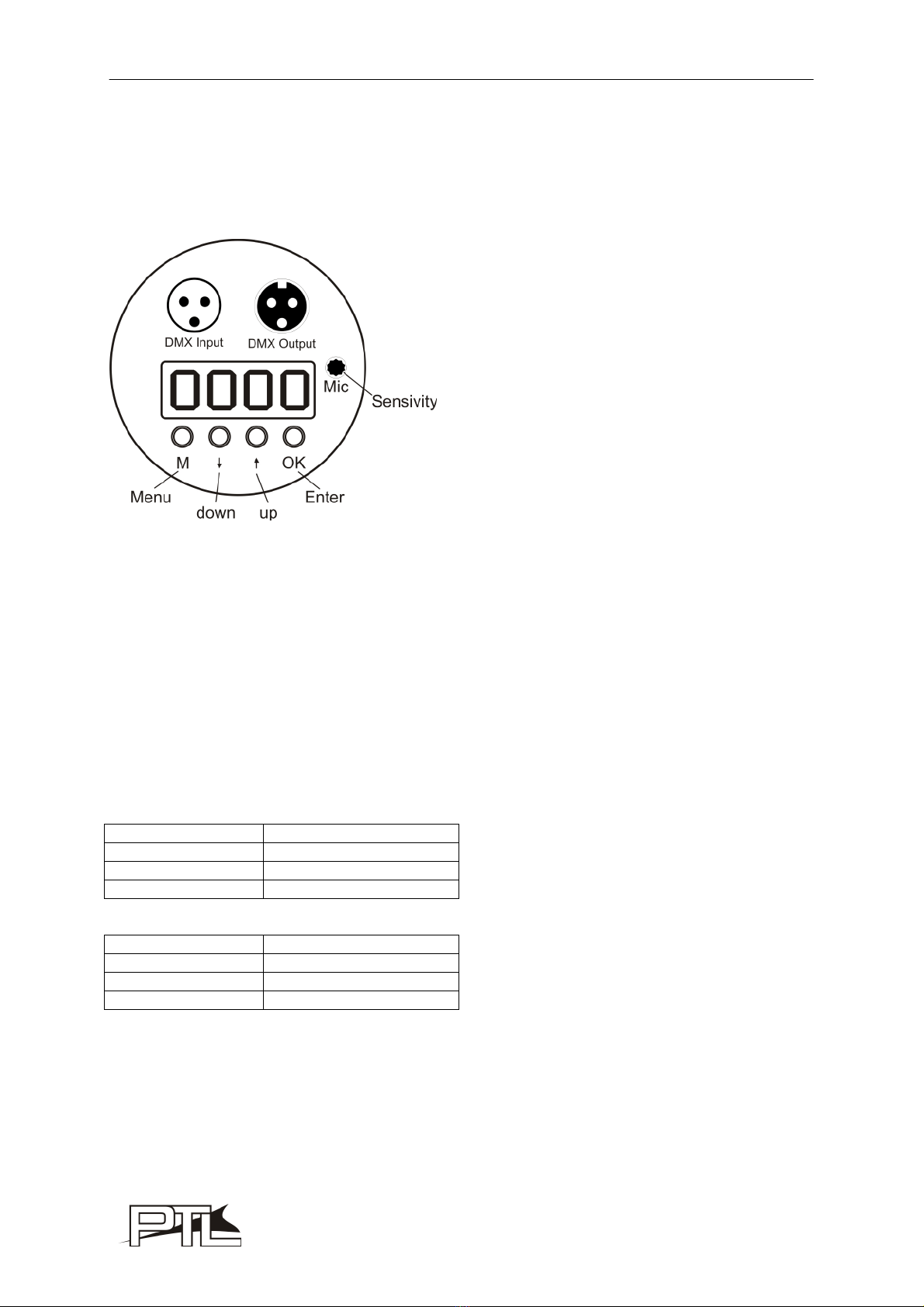

Back view
This picture shows the backside of the LED PAR.
Mini Multi PAR 15x8W RGBW:
DMX-Input:
In case of external DMX control, the DMX cable is connected here.
DMX-Input pin Signal
1 Ground
2 Signal “-”
3 Signal “+”
DMX-Output:
DMX-Output pin Signal
1 Ground
2 Signal “-”
3 Signal “+”

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 10
7 Function Selection

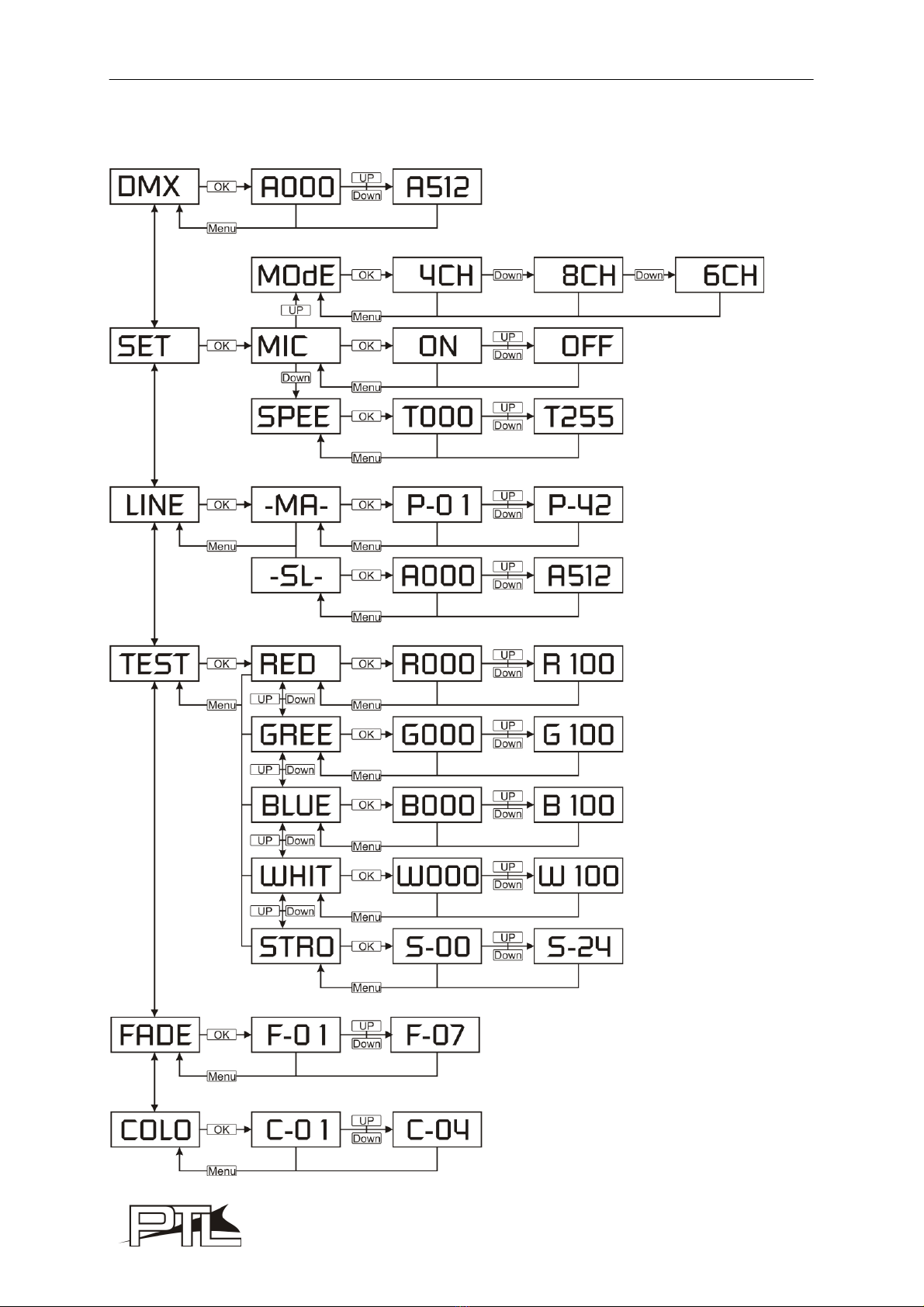

7.1 Menu overview

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 11
7.2 Master / Slave
Select „LINE“ -> „-MA-“ and press OK to put the LED PAR in master mode. Now you can select one of
the 42 internal patterns.
To change speed select „SET“ -> „SPEE“. You can also run the device in sound to light mode.
Select “SET” -> „MIC“ an turn the microphone ON or OFF.
Set the other devices in Slave-Mode („-SL-“). Make sure they have the right DMX-Address.
7.3 Internal programms
Choose „FADE“ to select from 7 internal Fadingpatterns.
Choose „COLO“ to select from 4 internal Chases. ( For sound to light „SET“ -> „MIC“ -> „ON“)
Speed is set under „SET“ -> „SPEE“.
7.4 4 Channel Mode
Select „SET“ -> „MODE“ and choose 4 channel mode („4CH“).
CH 1 CH 2 CH 3 CH 4
RED GREEN BLUE WHITE
0 = AUS 0 = AUS 0 = AUS 0 = AUS
1-255 = Dim 1-255 = Dim 1-255 = Dim 1-255 = Dim
7.5 6 Channel Mode
Select „SET“ -> „MODE“ and choose 6 channel mode („6CH“).
CH 1 CH 2 CH 3 CH 4 CH 5 CH 6
MODE RED GREEN BLUE WHITE SPEED
0-62= Farb Modus
63-127=7Farb Fade
0 = AUS 0 = AUS 0 = AUS 0 = AUS 0-255= slow to
fast
128-191=12Farb Wechsel
192-255= 4 Farb Wechsel
1-255 = Dim 1-255 = Dim 1-255 = Dim 1-255 = Dim 11-100= fast
to slow
7.6 8 Channel Mode
Select „SET“ -> „MODE“ and choose 8 channel mode („8CH“).
CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8
RED GREEN BLUE WHITE MACRO Speed/Strobe Mode DIM
Strobe 0-255 0-31 = Farbeinstellung
32-63 = Fade out
64-95 = Fade in
Dimmer
0-255
Dimmer
0-255
Dimmer
0-255
Dimmer
0-255
96-127 = Fade in / out
128-159 = Auto Mix
160-191 = 4 Farb Wechsel
Speed
0-255
192-223 = 12 Farb Wechsel
0-15 =
OFF
16-255 =
31 Macro
224-255 = Sound to Light
Master
0-255
Hint: Colors selected by CH5 can’t strobe or fade.

Mini Multi PAR 15x8W RGBW
www.ProTech-Lighting.com 12
8 Technical Specifications
Mini Multi PAR 15x8W RGBW:
Number of LEDs 15x8Watt Quad LEDs
Power supply 100 - 240V 50/60 Hz
Power consumption max. 125W
Dimensions 300x 200 mm (without bracket)
Gewicht 3 kg
