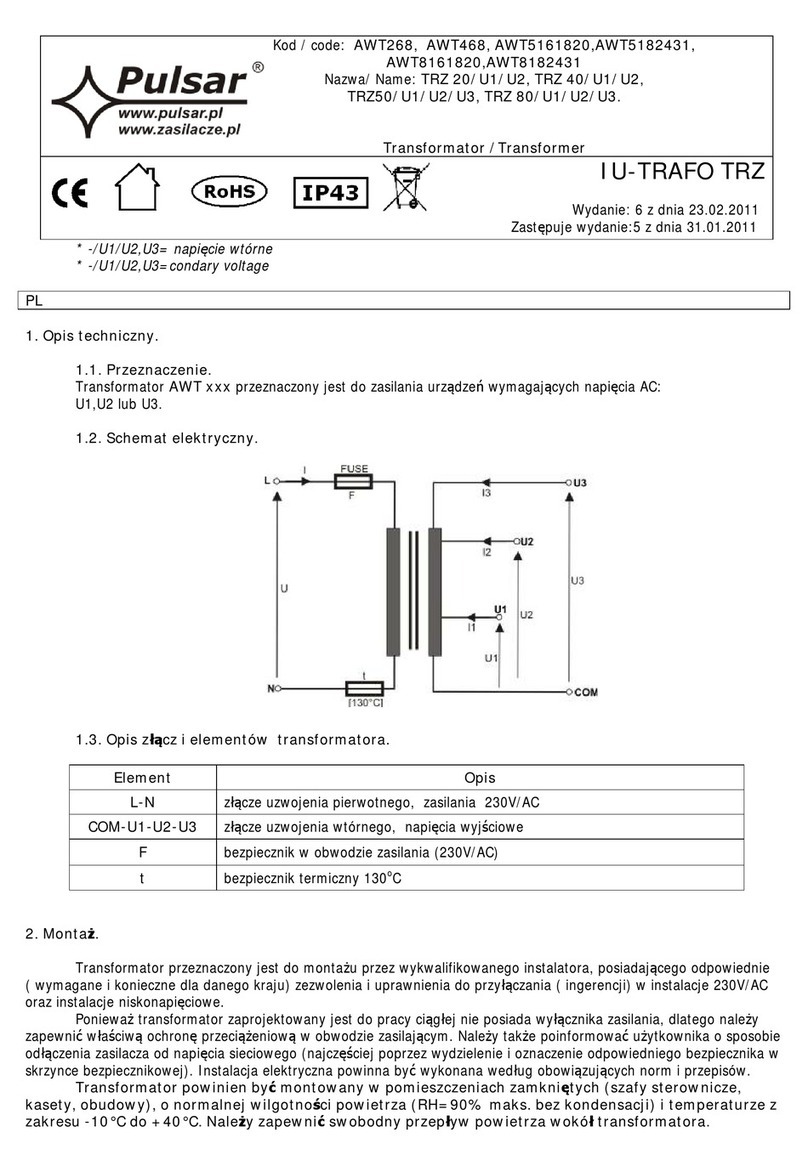

Pulsar AWT268 User manual

Kod / code: AWT268, AWT468, AWT5161820,AWT5172430,
AWT682,AWT8161820,AWT8172430
Nazwa/ Name: TRZ 20/U1/U2, TRZ 40/U1/U2, TRZ 60/U1/U2
TRZ50/U1/U2/U3, TRZ 80/U1/U2/U3.
Transformator /Transformer
IU-TRAFO TRZ
Wydanie: 9 z dnia 16.09.2013
Zastępuje wydanie: 8 z dnia 05.03.2013
* -/U1/U2,U3= napięcie wtórne
* -/U1/U2,U3=condary voltage
PL
1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC:
U1,U2 lub U3.

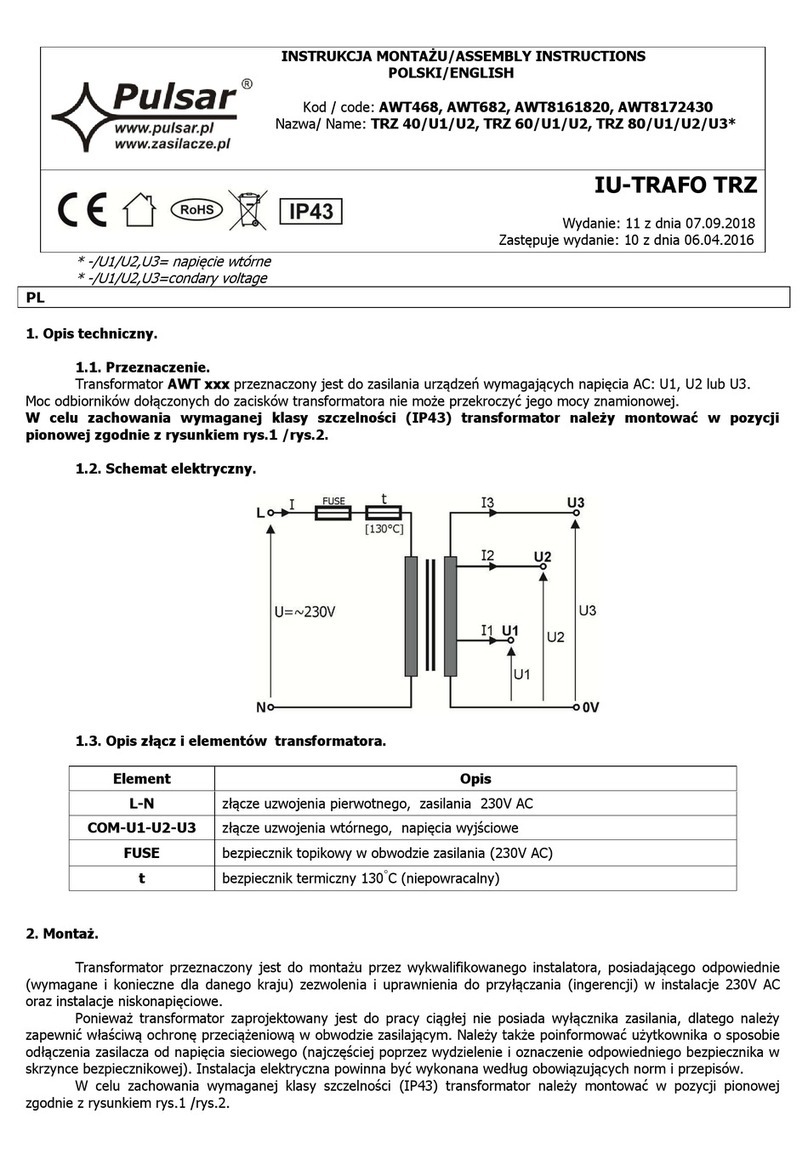

1.2. Schemat elektryczny.
1.3. Opis złącz i elementów transformatora.
Element Opis
L-N złącze uzwojenia pierwotnego, zasilania 230V/AC
COM-U1-U2-U3 złącze uzwojenia wtórnego, napięcia wyjściowe
F bezpiecznik topikowy w obwodzie zasilania (230V/AC)
t bezpiecznik termiczny 130oC (niepowracalny)
2. Montaż.
Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
( wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania ( ingerencji) w instalacje 230V/AC
oraz instalacje niskonapięciowe.
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
Transformator powinien być montowany w pomieszczeniach zamkniętych (szafy sterownicze,
kasety, obudowy), o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z
zakresu -10°C do +40°C. Należy zapewnić swobodny przepływ powietrza wokół transformatora.

2
Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym
230V/AC jest odłączone.
Wszelkie prace serwisowe wewnątrz obudowy należy wykonywac przy odłączonym
zasilaniu 230V/AC
1. Zamontować transformator w wybranym miejscu: na płaskiej powierzchni lub na szynie DIN z użyciem
adapterów (AWO466 dla TRZ20VA÷TRZ60VA lub AWO467 dla TRZ50VA÷TRZ80VA) oraz doprowadzić przewody
połączeniowe.
2. Przewody zasilania ~230V podłączyć do zacisków 230V /AC L-N transformatora.
3. Podłączyć wyjście transformatora do urządzenia.
Uwagi: podłączyć wymagane napięcie U1,U2 lub U3 dla danego urządzenia.
4. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.
Uwagi: zgodnie z wymaganiami i zaleceniami producenta.
5. Wykonać uruchomienie ( załączenie zasilania ~230V), regulacje lub konfiguracje: zgodnie z procedurą
producenta systemu, urządzenia.
EN
1. General description.
1.1. Destination.
The AWT xxx, transformer is designed for the supply of equipment requiring the AC voltage:
U1 or U2.
1.2. Electrical diagram.
1.3. Description of elements and power supply connectors
Element Description
L-N Primary circuit connector, 230V/AC supply connector
COM-U1-U2-U3 Secondary circuit connector, output voltage connector
F Fuse in the power supply circuit (230V/AC)
t Non-ressetable fuse 130oC
2. Installation.
The safety transformer must be installed by a qualified installer, holding the relevant certificates, required and
necessary in the particular country for connecting (interfering with) the 230 V AC systems and low-voltage installations.
Because the transformer is designed for the continuous operation and is not equipped with ON/OFF switch, the
power supply line should have the appropriate overload protection. The user should be informed how to disconnect the
transformers from the mains (usually be means of the separate fuse in the fuse-box). The power supply installation
should conform to the applicable standards and law.
The transformer should be installed indoors (controls cabinets, casings), where air humidity is
normal (RH=90% max. without condensation) and temperature in the range of -10°C to +40°C.

3
Caution! Prior to entering installation it is necessary to make sure if the voltage
in the 230 V/AC circuit is disconnected.
All service works inside the housing must be carried out with 230V/AC supply voltage
disconnected.
1. Install the transformer at the selected place: plain surface or on the DIN rail with the adaptors (AWO466 for
TRZ20VA÷TRZ60VA or AWO467 for TRZ50VA÷TRZ80VA) and evacuate connection wires.
2. Supply conductors ~230V should be connected to 230V / AC L-N terminals of the transformer.
4. Connect the output transformer to a device, using installed cables
Remarks: connect required voltage U1,U2 or U3 (secondary voltage) for the correct device.
5. If necessary, make other connections required for the correct type of system / device.
Remarks: consistent with requirements and recommendation of the producer.
6. Start the system (switch on ~230V), adjust or configure: according to procedure of the producer’s
system.
3. Parametry techniczne / Technical data.
Tab 1.
PARAMETRY
TECHNICZNE
TECHNICAL
DATA
Napięcie zasilania
Power supply voltage 230V/AC, 50Hz (-15%÷+10%)
Napięcie wyjściowe
U1/U2/U3
Power supply voltage
U1/U2/U3 Tab. 2
Prąd wyjściowy nominalny
I1/I2/I3
Nominal output current
I1/I2/I3 Tab. 2
Zabezpieczenie przeciwzwarciowe i
przeciążeniowe Short circuit and overload protection Bezpiecznik / Fuse Tab. 2
Zabezpieczenie termiczne Thermal protection 130°C(niepowracalne)
non-ressetable fuse 130oC
Złącza podłączeniowe Terminal block AWG24-12 2,5mm2
Obudowa: IP Casing: IP
PC/ABS
UL94-V0
IP 43
Temperatura pracy /
Klasa cieplna
Operating temperature /
Heat class
-10ºC÷40ºC
Ta 40B
Wilgotność względna RH – max. Relative humidity RH –max. 90 [%]
Wymiary (szer x wys x głeb)
TRZ 20/U1/U2÷ TRZ 60/U1/U2
Dimensions (W x H x D )
TRZ 20/U1/U2÷ TRZ 60/U1/U2 75 x 124 x 65 [mm,+/-2]
Wymiary (szer x wys x głeb)
TRZ 50/U1/U2÷ TRZ 80/U1/U2
Dimensions (W x H x D )
TRZ 50/U1/U2÷ TRZ 80/U1/U2 95 x 136 x 76 [mm,+/-2]
Waga netto
TRZ 20/U1/U2÷ TRZ 60/U1/U2
Net Weight
TRZ 20/U1/U2÷ TRZ 60/U1/U2 0,84/1,26 [kg, +/-10g]
Waga brutto
TRZ 20/U1/U2÷ TRZ 60/U1/U2
Gross Weight
TRZ 20/U1/U2÷ TRZ 60/U1/U2 0,90/1,40 [kg, +/-10g]
Waga netto
TRZ 50/U1/U2÷ TRZ 80/U1/U2
Net Weight
TRZ 50/U1/U2÷ TRZ 80/U1/U2 1,60/1,85/ [kg, +/-10g]
Waga brutto
TRZ 50/U1/U2÷ TRZ 80/U1/U2
Gross Weight
TRZ 50/U1/U2÷ TRZ 80/U1/U2 1,65/1,90/ [kg, +/-10g]

4
Tab.2
Opis/ Description:
S - Moc / Power rating
U - Napięcie zasilania / Supply voltage
I - Prąd pobierany przy nominalnym obciążeniu z sieci ~230V / Current draw at nominal load, from network ~230V
U1/U2/U3 - Napięcia wtórne / Secondary voltage
I1/I2/I3 - Nominalny prąd wyjściowy / Nominal output current
F – Bezpiecznik F w obwodzie pierwotnym transformatora / Fuse F in the primary windings of the transformer
t – Bezpiecznik termiczny niepowracalny 130oC / non-ressetable fuse 130oC
Parametry techniczne transformatorów TRZ
Technical data of transformer TRZ
KOD / CODE
NAZWA / NAME S U I U1/U2/U3 I1/I2/I3 F t
AWT 268
TRZ 20/16/18 20VA 230V/AC 0,12A 16V/18V 1,2A/1,0A T 200mA/250V 130oC
AWT 468
TRZ 40/16/18 40VA 230V/AC 0,20A 16V/18V 2,2A/2,0A T 315mA/250V 130oC
AWT5161820
TRZ 50/16/18/20 50VA 230V/AC 0,25A 16V/18V/20V 3,0A/2,8A/2,5A T 500mA/250V 130oC
AWT5172430
TRZ 50/17/24/30 50VA 230V/AC 0,25A 17V/24V/30V 2,9A/2,1A/1,7A T 500mA/250V 130oC
AWT682
TRZ 60/18/20 60VA 230V/AC 0,33A 18V/20V 3,3A/3,0A T 500mA/250V 130oC
AWT8161820
TRZ 80/16/18/20 80VA 230V/AC 0,4A 16V/18V/20V 5,0A/4,5A/4,0A T 630mA/250V 130oC
AWT8172430
TRZ80/17/24/30 80VA 230V/AC 0,4A 17V/24V/30V 4,7A/3,3A/2,7A T 630mA/250V 130oC

5
Fig.1 TRZ 20/U1/U2÷ TRZ 60/U1/U2
Fig.2 TRZ 50/U1/U2/U3÷ TRZ 80/U1/U2/U3

6
OZNAKOWANIE WEEE
Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi
odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i
elektronicznego należy stosować oddzielne sposoby utylizacji.
W Polsce zgodnie z przepisami o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z
innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć
tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.
in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność
w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w
zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.
WEEE MARK
The waste electric and electronic products do not mix with general household waste. There is separate collection system for
used electric and electronic products in accordance with legislation under the WEEE Directive and is effective only with EU.
OGÓLNE WARUNKI GWARANCJI
1. Pulsar K. Bogusz Sp.j. (producent) udziela dwuletniej gwarancji jakości na urządzenia, liczonej od daty produkcji
urządzenia.
2. Gwarancja obejmuje nieodpłatną naprawę lub wymianę na odpowiednik funkcjonalny (wyboru dokonuje
producent) niesprawnego urządzenia z przyczyn zależnych od producenta, w tym wad produkcyjnych i
materiałowych, o ile wady zostały zgłoszone w okresie gwarancji (pkt.1).
3. Podlegający gwarancji sprzęt należy dostarczyć do punktu, w którym został on zakupiony lub bezpośrednio do
siedziby producenta.
4. Gwarancją objęte są urządzenia kompletne z pisemnie określonym rodzajem wady w poprawnie wypełnionym
zgłoszeniu reklamacyjnym.
5. Producent, w razie uwzględnienia reklamacji, zobowiązuje się do dokonania napraw gwarancyjnych w możliwie
najkrótszym terminie, nie dłuższym jednak niż 14 dni roboczych od daty dostarczenia urządzenia do serwisu
producenta.
6. Okres naprawy z pkt. 5 może być przedłużony w przypadku braku możliwości technicznych dokonania naprawy
oraz w przypadku sprzętu przyjętego warunkowo do serwisu ze względu na niedopełnienie warunków gwarancji
przez reklamującego.
7. Wszelkie usługi serwisowe wynikające z gwarancji dokonywane są wyłącznie w serwisie producenta.
8. Gwarancją nie są objęte wady urządzenia wynikłe z:
- przyczyn niezależnych od producenta,
- uszkodzeń mechanicznych,
- nieprawidłowego przechowywania i transportu,
- użytkowania niezgodnego z zaleceniami instrukcji obsługi lub przeznaczeniem urządzenia,
- zdarzeń losowych, w tym wyładowań atmosferycznych, awarii sieci energetycznej, pożaru, zalania, działania
wysokich temperatur i czynników chemicznych,
- niewłaściwej instalacji i konfiguracji (niezgodnej z zasadami zawartymi w instrukcji),
9. Utratę uprawnień wynikających z gwarancji w każdym wypadku powoduje stwierdzenie dokonania zmian
konstrukcyjnych lub napraw poza serwisem producenta lub, gdy w urządzeniu w jakikolwiek sposób zmieniono lub
uszkodzono numery seryjne lub nalepki gwarancyjne.
10. Odpowiedzialność producenta względem nabywcy ogranicza się do wartości urządzenia ustalonej według ceny
hurtowej sugerowanej przez producenta z dnia zakupu.
11. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku uszkodzenia, wadliwego działania lub
niemożliwości korzystania z urządzenia, w szczególności, jeśli wynika to z niedostosowania się do zaleceń i
wymagań zawartych w instrukcji lub zastosowania urządzenia.
