PVI BAR1636 User manual
ITEM #0361648
MODEL #TH2432
THRESHOLD RAMP
Español p. 8
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-442-8347, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
ITEM #0361643
MODEL #WCR630
MULTI-FOLD RAMP
Español p. 10
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-442-8347, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
ITEM #0361648
MODEL #TH2432
THRESHOLD RAMP
Español p. 8
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-442-8347, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
MODEL • BAR1636
• BAR2436
Call our customer service department at
1-800-554-7267, 7 a.m. - 5 p.m., CST, Monday - Friday.
7
BARIATRIC

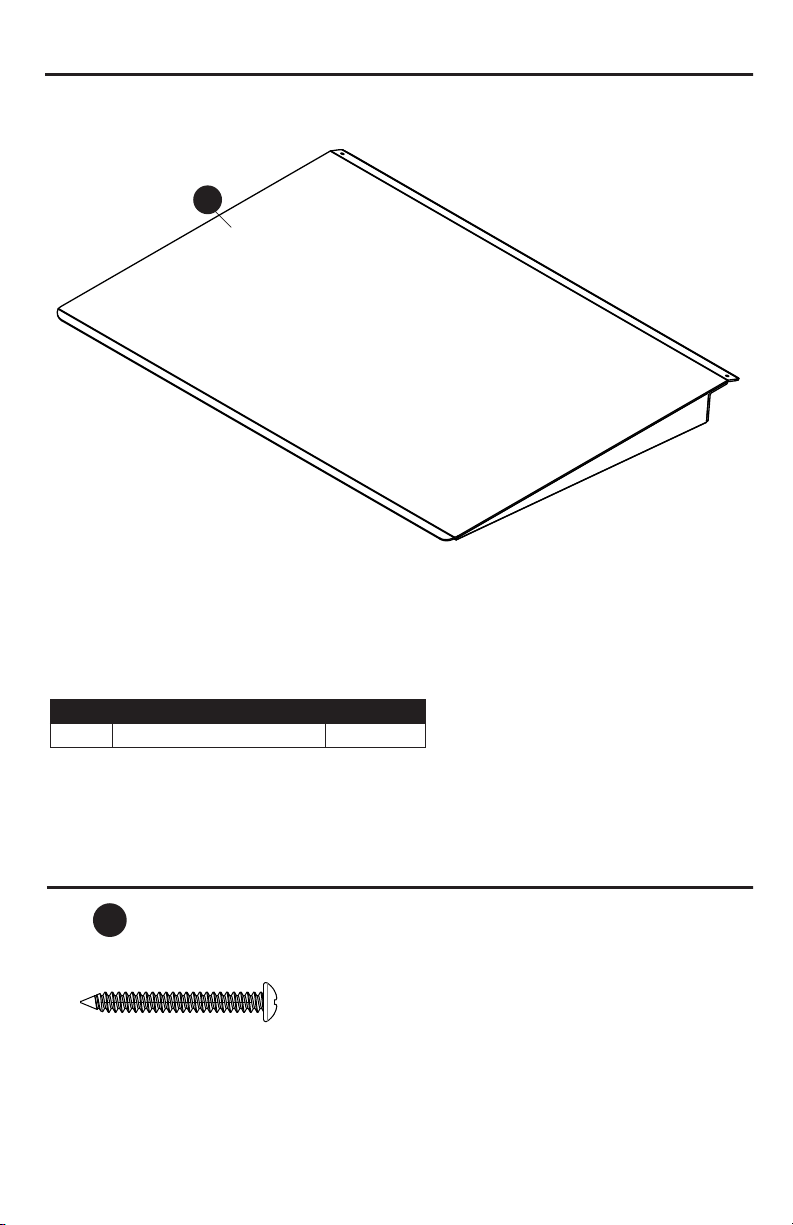

PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
A Threshold Ramp 1
A
PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
A Threshold Ramp 1
A
PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
A Left Side Ramp Panel 1
B Right Side Ramp Panel 1
B
A
HARDWARE CONTENTS (shown actual size)
3
AA
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
• Ramps are designed for wheelchairs and electric scooters.
• Ramps are rated for a 600 pound capacity; rating is based on double axle, evenly distributed
loads.
• Although ramp is equipped with anti-slip traction tape, caution is required as some factors can
reduce slip-resistant capabilities. Such factors include, but are not limited to, degree of wear on
the shoe and flooring material; presence of foreign material such as water, oil and dirt; length of
human stride. Caution should also be taken regarding type of floor finish and possible human
error due to physical and mental conditions. Anti-slip properties apply to laboratory conditions and
require users to use caution under field conditions as outlined here.
• For your safety, a caregiver or aid should be present at all times when using any ramp.
• Proper setup is essential for safe loading and unloading.
• Make sure that the hook (top end) is pressed firmly against the step or platform before using.
• When possible, use screws provided to lock ramp in place.
• Safe lifting practices should be used when lifting product.
• The Americans with Disabilities Act recommends a 1:12 slope; for 2-foot ramp a maximum height
of step/platform not to exceed 2 inches.
• Failure to follow all warnings/instructions may result in ramp slipping off step while occupied.
WARNING
Phillips Sheet
Metal Screw
Qty. 2
SAFETY INFORMATION
HARDWARE CONTENTS (shown actual size)
3
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
• Ramps are designed for wheelchairs and electric scooters.
• Ramps are rated for a 600 pound capacity; rating is based on double axle, evenly distributed
loads.
• Although ramp is equipped with anti-slip traction tape, caution is required as some factors can
reduce slip-resistant capabilities. Such factors include, but are not limited to, degree of wear on
the shoe and flooring material; presence of foreign material such as water, oil and dirt; length of
human stride. Caution should also be taken regarding type of floor finish and possible human
error due to physical and mental conditions. Anti-slip properties apply to laboratory conditions and
require users to use caution under field conditions as outlined here.
• For your safety, a caregiver or aid should be present at all times when using any ramp.
• Proper setup is essential for safe loading and unloading.
• Make sure that the hook (top end) is pressed firmly against the step or platform before using.
• When possible, use the clevis pins provided to lock ramp in place.
• Safe lifting practices should be used when lifting product.
• The Americans with Disabilities Act recommends a 1:12 slope; for 6-foot ramp a maximum height
of step/platform not to exceed 6 inches.
• Failure to follow all warnings/instructions may result in ramp slipping off step while occupied.
CAUTION
• When carrying ramp sections, always use handles and make sure hook-and-loop straps are
secure.
Clevis Pin
Qty. 2
AA
WARNING
HARDWARE CONTENTS (shown actual size)
3
AA
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
• Ramps are designed for wheelchairs and electric scooters.
• Ramps are rated for a 600 pound capacity; rating is based on double axle, evenly distributed
loads.
• Although ramp is equipped with anti-slip traction tape, caution is required as some factors can
reduce slip-resistant capabilities. Such factors include, but are not limited to, degree of wear on
the shoe and flooring material; presence of foreign material such as water, oil and dirt; length of
human stride. Caution should also be taken regarding type of floor finish and possible human
error due to physical and mental conditions. Anti-slip properties apply to laboratory conditions and
require users to use caution under field conditions as outlined here.
• For your safety, a caregiver or aid should be present at all times when using any ramp.
• Proper setup is essential for safe loading and unloading.
• Make sure that the hook (top end) is pressed firmly against the step or platform before using.
• When possible, use screws provided to lock ramp in place.
• Safe lifting practices should be used when lifting product.
• The Americans with Disabilities Act recommends a 1:12 slope; for 2-foot ramp a maximum height
of step/platform not to exceed 2 inches.
• Failure to follow all warnings/instructions may result in ramp slipping off step while occupied.
WARNING
Phillips Sheet
Metal Screw
Qty. 2
2
4
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Installation Time: 10 minutes
Helpful Tools (not included): Drill with 5/16 bit (wood, metal, or masonry depending on what type of
surface you will be drilling pin holes into); Pen/Pencil
SAFETY INFORMATION
HARDWARE CONTENTS (shown actual size)
3
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
• Ramps are designed for wheelchairs and electric scooters.
• Ramps are rated for a 600 pound capacity; rating is based on double axle, evenly distributed
loads.
• Although ramp is equipped with anti-slip traction tape, caution is required as some factors can
reduce slip-resistant capabilities. Such factors include, but are not limited to, degree of wear on
the shoe and flooring material; presence of foreign material such as water, oil and dirt; length of
human stride. Caution should also be taken regarding type of floor finish and possible human
error due to physical and mental conditions. Anti-slip properties apply to laboratory conditions and
require users to use caution under field conditions as outlined here.
• For your safety, a caregiver or aid should be present at all times when using any ramp.
• Proper setup is essential for safe loading and unloading.
• Make sure that the hook (top end) is pressed firmly against the step or platform before using.
• When possible, use the clevis pins provided to lock ramp in place.
• Safe lifting practices should be used when lifting product.
• The Americans with Disabilities Act recommends a 1:12 slope; for 6-foot ramp a maximum height
of step/platform not to exceed 6 inches.
• Failure to follow all warnings/instructions may result in ramp slipping off step while occupied.
CAUTION
• When carrying ramp sections, always use handles and make sure hook-and-loop straps are
secure.
Clevis Pin
Qty. 2
AA
WARNING
3
Before beginning assembly of product, make sure all parts are present.
Compare parts with package contents list and hardware contents. If any part is
missing or damaged, do not aempt to assemble the product.
Esmated Installaon Time: 8 minutes
Helpful Tools (not included): Drill with 11/64 bit (wood, metal, or masonry
depending on what type of surface you will be drilling pin holes into); Pen/
Pencil.
Ramps are designed for wheelchairs and electric scooters.
Ramps are rated for a 800 pound capacity; rang is based on double axle, evenly
distributed loads.
Although ramp is equipped with an-slip tracon tape, cauon is required as
some factors can reduce slip-resistant capabilies. Such factors include, but are
not limited to, degree of wear on the shoe and ooring material; presence of
foreign material such as water, oil and dirt; length of human stride. Cauon should
also be taken regarding type of oor nish and possible human error due to
physical and mental condions. An-slip properes apply to laboratory condions
and require users to use cauon under eld condions as outlined here.
For your safety, a caregiver or aid should be present at all mes when using any
ramp.
Proper setup is essenal for safe loading and unloading.
Make sure that the hook (top end) is pressed rmly against the step or plaorm
before using.
When possible, use screws provided to lock ramp in place.
Safe liing pracces should be used when liing product.
The Americans with Disabilies Act recommends a 1:12 slope; for 2-foot ramp a
maximum height of step/plaorm not to exceed 2 inches.
Failure to follow all warnings/instrucons may result in ramp slipping o step
while occupied.
Please read and understand this enre manual before aempng to assemble, operate
or install the product.
SAFETY INFORMATION
HARDWARE CONTENTS (shown actual size)
3
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
• Ramps are designed for wheelchairs and electric scooters.
• Ramps are rated for a 600 pound capacity; rating is based on double axle, evenly distributed
loads.
• Although ramp is equipped with anti-slip traction tape, caution is required as some factors can
reduce slip-resistant capabilities. Such factors include, but are not limited to, degree of wear on
the shoe and flooring material; presence of foreign material such as water, oil and dirt; length of
human stride. Caution should also be taken regarding type of floor finish and possible human
error due to physical and mental conditions. Anti-slip properties apply to laboratory conditions and
require users to use caution under field conditions as outlined here.
• For your safety, a caregiver or aid should be present at all times when using any ramp.
• Proper setup is essential for safe loading and unloading.
• Make sure that the hook (top end) is pressed firmly against the step or platform before using.
• When possible, use the clevis pins provided to lock ramp in place.
• Safe lifting practices should be used when lifting product.
• The Americans with Disabilities Act recommends a 1:12 slope; for 6-foot ramp a maximum height
of step/platform not to exceed 6 inches.
• Failure to follow all warnings/instructions may result in ramp slipping off step while occupied.
CAUTION
• When carrying ramp sections, always use handles and make sure hook-and-loop straps are
secure.
Clevis Pin
Qty. 2
AA
WARNING
•
•
•
•
•
•
•
•
•
•
5

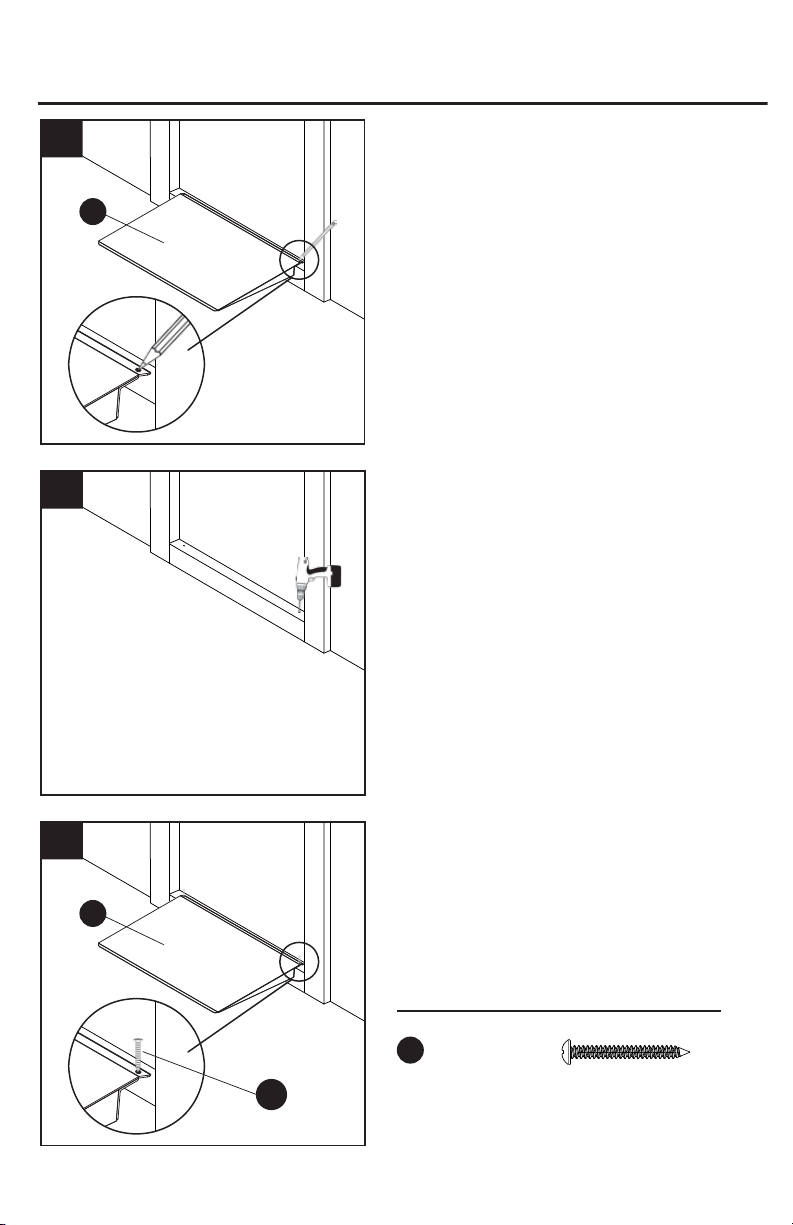

INSTALLATION INSTRUCTIONS
1
1. Carefully place threshold ramp (A) with top end
(end with holes) on the step or landing area.
Make sure hook is pressed firmly against step.
Locate both holes at end of the threshold ramp
(A). Mark the pin locations using a pen/pencil.
Hardware Used
2.
Remove the threshold ramp (A) and then, using
a drill and 11/64 bit, drill a hole approximately 2
inches deep.
3. Replace the threshold ramp (A) and insert the
Phillips sheet metal screws (AA) into the holes
to secure it in place.
AA x 2
A
2
A
3
AA
Phillips Sheet
Metal Screw
6
INSTALLATION INSTRUCTIONS
4. Locate both holes at end of the ramp. Mark the
pin locations using a pen/pencil.
Hardware Used
5.
Remove the ramp and then, using a drill
and 5/16 bit, drill a hole approximately 2 inches
deep.
6. Now place the ramp back to the desired
location and drop clevis pins (AA) into
the holes to secure the ramp in that location.
4
5
6
B
AA x 2
Clevis Pin
A
B
A
AA
4
5
INSTALLATION INSTRUCTIONS
1
1. Carefully place threshold ramp (A) with top end
(end with holes) on the step or landing area.
Make sure hook is pressed firmly against step.
Locate both holes at end of the threshold ramp
(A). Mark the pin locations using a pen/pencil.
Hardware Used
2.
Remove the threshold ramp (A) and then, using
a drill and 11/64 bit, drill a hole approximately 2
inches deep.
3. Replace the threshold ramp (A) and insert the
Phillips sheet metal screws (AA) into the holes
to secure it in place.
AA x 2
A
2
A
3
AA
Phillips Sheet
Metal Screw
Carefully place threshold ramp (A)
with top end (end with holes) on
the step or landing area. Make sure
hook is pressed rmly against step.
Locate both holes at end of the
threshold ramp (A). Mark the pin
locaons using a pen/pencil.
Remove the threshold ramp (A) and
then, using a drill and 11/64 bit,
drill a hole approximately 2 inches
deep.
Replace the threshold ramp (A)
and insert the Phillips sheet metal
screws (AA) into the holes to secure
it in place.
1.
2.
3.
CARE AND MAINTENANCE
These ramps are maintenance free, but to keep product in excellent condition follow these tips.
• Store in a cool dry place when not in use.
• Keep ramp clean and free of debris.
• Do not leave ramp out during harsh weather conditions.
• If ice or snow accumulates on ramp, do NOT use metal objects to remove. Instead, use plastic
shovel or non-corrosive ice melt.
8
5
These ramps are maintenance free, but to keep product in excellent
condion follow these ps.
• Keep ramp clean and free of debris.
• If ice or snow accumulates on ramp, do NOT use metal objects
to remove. Instead, use plasc shovel or non-corrosive
ice melt (labeled as “pet friendly” or “pet safe” ice melt).
WARRANTY
9
MANUFACTURER LIMITED WARRANTY
1. LIMITED LIFETIME WARRANTY — THE FOLLOWING APPLIES TO ALL END PURCHASERS
OTHER THAN RESIDENTS OF THE STATE OF CALIFORNIA*:
The manufacturer warrants to the original end purchaser of the product that the product is free from
defects in material and workmanship under normal use and service. This warranty does not apply to
any product that has been subject to misuse, abuse, neglect, alteration, accident, usage not in
accordance with product instructions, acts of God, or improper installation, or that has been used for
rental purposes or repaired by someone other than the manufacturer. This warranty does not cover
normal deterioration of the product due to wear and exposure.
*(FIVE YEAR WARRANTY — THE FOLLOWING APPLIES TO RESIDENTS OF THE STATE OF
CALIFORNIA: For a period of five years after the purchase of the product by the original end
purchaser of the product, the manufacturer warrants to the original end purchaser of the product that
the product is free from defects in material and workmanship under normal use and service. This
warranty does not apply to any product that has been subject to misuse, abuse, neglect, alteration,
accident, usage not in accordance with product instructions, acts of God, or improper installation, or
that has been used for rental purposes or repaired by someone other than the manufacturer. This
warranty does not cover normal deterioration of the product due to wear and exposure.)
2. This warranty is limited to repairing or replacing, at the option of the manufacturer, any product
that is returned to the manufacturer and is reasonably determined by the manufacturer to be
defective. The repair or replacement of a defective product under this warranty will be made by the
manufacturer without charge for parts or labor. This excludes shipping or delivery charges to and
from the manufacturer’s place of business. If the product has been discontinued, the manufacturer
may replace the product with a new product of comparable value and function. The manufacturer
also reserves the right to refund the purchase price as its exclusive warranty remedy.
3. Any claim alleging that the product fails to conform to this warranty may be made only by the
original end purchaser and only while such purchaser owns the product. A defective product that is
covered by this warranty must be returned, at the purchaser’s expense, along with proof of date of
original purchase (such as receipt, check or other document the manufacturer deems acceptable that
shows the date of purchase and the identity of the product and purchaser), along with a description of
the alleged defect, to the manufacturer.
4. EXCEPT AS SET FORTH HEREIN, THE MANUFACTURER MAKES NO WARRANTIES,
EXPRESSED OR IMPLIED, AND THE MANUFACTURER DISCLAIMS AND NEGATES ALL OTHER
WARRANTIES, INCLUDING, WITHOUT LIMITATION, IMPLIED WARRANTIES OF
MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, CONFORMITY TO MODELS OR
SAMPLES, OR ANY WARRANTIES OR INDEMNITIES AGAINST INTELLECTUAL PROPERTY
INFRINGEMENT.
SOME STATES DO NOT ALLOW LIMITATIONS ON IMPLIED WARRANTIES, SO THESE
LIMITATIONS MAY NOT APPLY TO YOU. IN NO EVENT WILL THE MANUFACTURER BE LIABLE
FOR ANY INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES OR FOR ANY
LIABILITY IN EXCESS OF THE PURCHASE PRICE OF THE PRODUCT.
5. Before using the product, the purchaser must first determine the suitability of the product for its
intended use, and the purchaser assumes all risk and liability whatsoever in connection therewith.
6. No person, agent, distributor, dealer or company is authorized to change, amend or modify the
terms of this warranty.
7. This warranty gives the purchaser specific legal rights, and the purchaser may also have other
rights that vary from state to state.
8. The purchaser may not assign the purchaser’s rights or obligations under this warranty without
the prior written consent of the manufacturer.
Printed in the U.S.A.
1
1
MODELO • BAR1636
• BAR2436
Departamento de Servicio al Cliente
1-800-554-7267 de lunes a viernes de 7 a.m. a 5 p.m., hora estándar central.
8
ARTÍCULO #0361648
MODELO #TH2432
RAMPA PARA UMBRAL
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-877-442-8347, de lunes a viernes de 8 a.m. a 8
p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
RAMPA BARIÁTRICA PARA UMBRAL
9
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Rampa Para Umbral 1
A
9
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Rampa Para Umbral 1
A
9
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Rampa Para Umbral 1
A
10
ADITAMENTOS (se muestran en tamaño real)
AA
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• Las rampas están diseñadas para sillas de ruedas y triciclos eléctricos.
• Las rampas están clasificadas para una capacidad de 272,16 kg; la clasificación está basada en
cargas de doble eje distribuidas uniformemente.
• Aunque la rampa está equipada con cinta para tracción antideslizante, se debe tener cuidado, ya
que algunos factores pueden reducir la capacidad antideslizante. Tales factores incluyen, entre
otros, el grado de desgaste en el zapato y el material del piso, la presencia de materiales extra-
ños como agua, aceite y suciedad y el largo de los trancos humanos. Se debe tener cuidado en
relación con el tipo de acabado del piso y posibles errores humanos debido a condiciones físicas
y mentales. Las propiedades antideslizantes se aplican en condiciones de laboratorio y requieren
que los usuarios tengan cuidado en las condiciones en terreno como se describe aquí.
• Para su seguridad, un cuidador debe estar presente en todo momento cuando use cualquier
rampa.
• La configuración adecuada es esencial para una carga y descarga seguras.
• Asegúrese de que el gancho (extremo superior) esté presionado firmemente contra el escalón o
la plataforma antes de usar
• Cuando sea posible, use los tornillos provistos para fijar la rampa en su lugar.
• Se deben usar prácticas de elevación seguras cuando levante el producto.
• La Ley de Estadounidenses con Discapacidades recomienda una inclinación de 1:12; para una
rampa de 0,61 m, la altura máxima del escalón/plataforma no debe exceder los 5,08 cm.
• El incumplimiento de las advertencias/instrucciones podría causar que la rampa se deslice hasta
salirse del escalón mientras se utiliza.
ADVERTENCIA
Tornillo Phillips
para láminas
de metal
Cant. 2
10
ADITAMENTOS (se muestran en tamaño real)
AA
Pasador de
horquilla
Cant. 2
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• Las rampas están diseñadas para sillas de ruedas y triciclos eléctricos.
• Las rampas están clasificadas para una capacidad de 272,16 kg; la clasificación está basada en
cargas de doble eje distribuidas uniformemente.
• Aunque la rampa está equipada con cinta para tracción antideslizante, se debe tener cuidado, ya
que algunos factores pueden reducir la capacidad antideslizante. Tales factores incluyen, entre
otros, el grado de desgaste en el zapato y el material del piso, la presencia de materiales extra-
ños como agua, aceite y suciedad y el largo de los trancos humanos. Se debe tener cuidado en
relación con el tipo de acabado del piso y posibles errores humanos debido a condiciones físicas
y mentales. Las propiedades antideslizantes se aplican en condiciones de laboratorio y requieren
que los usuarios tengan cuidado en las condiciones en terreno como se describe aquí.
• Para su seguridad, un cuidador debe estar presente en todo momento cuando use cualquier
rampa.
• La configuración adecuada es esencial para una carga y descarga seguras.
• Asegúrese de que el gancho (extremo superior) esté presionado firmemente contra el escalón o
la plataforma antes de usar.
• Cuando sea posible, use los pasadores de horquilla provistos para fijar la rampa en su lugar.
• Se deben usar prácticas de elevación seguras cuando levante el producto.
• La Ley de Estadounidenses con Discapacidades recomienda una inclinación de 1:12; para una
rampa de 0,91 m, la altura máxima del escalón/plataforma no debe exceder los 7,62 cm.
• El incumplimiento de las advertencias/instrucciones podría causar que la rampa se deslice hasta
salirse del escalón mientras se utiliza.
ADVERTENCIA
10
ADITAMENTOS (se muestran en tamaño real)
AA
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• Las rampas están diseñadas para sillas de ruedas y triciclos eléctricos.
• Las rampas están clasificadas para una capacidad de 272,16 kg; la clasificación está basada en
cargas de doble eje distribuidas uniformemente.
• Aunque la rampa está equipada con cinta para tracción antideslizante, se debe tener cuidado, ya
que algunos factores pueden reducir la capacidad antideslizante. Tales factores incluyen, entre
otros, el grado de desgaste en el zapato y el material del piso, la presencia de materiales extra-
ños como agua, aceite y suciedad y el largo de los trancos humanos. Se debe tener cuidado en
relación con el tipo de acabado del piso y posibles errores humanos debido a condiciones físicas
y mentales. Las propiedades antideslizantes se aplican en condiciones de laboratorio y requieren
que los usuarios tengan cuidado en las condiciones en terreno como se describe aquí.
• Para su seguridad, un cuidador debe estar presente en todo momento cuando use cualquier
rampa.
• La configuración adecuada es esencial para una carga y descarga seguras.
• Asegúrese de que el gancho (extremo superior) esté presionado firmemente contra el escalón o
la plataforma antes de usar
• Cuando sea posible, use los tornillos provistos para fijar la rampa en su lugar.
• Se deben usar prácticas de elevación seguras cuando levante el producto.
• La Ley de Estadounidenses con Discapacidades recomienda una inclinación de 1:12; para una
rampa de 0,61 m, la altura máxima del escalón/plataforma no debe exceder los 5,08 cm.
• El incumplimiento de las advertencias/instrucciones podría causar que la rampa se deslice hasta
salirse del escalón mientras se utiliza.
ADVERTENCIA
Tornillo Phillips
para láminas
de metal
Cant. 2 8
9
11
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si éstas están dañadas.
Tiempo estimado de instalación: 8 minutos
Herramientas útiles (no se incluyen): Taladro con broca de 5/16" (para madera, metal o mampostería
dependiendo del tipo de superficie en la que perforará los orificios), bolígrafo/lápiz
INFORMACIÓN DE SEGURIDAD
10
ADITAMENTOS (se muestran en tamaño real)
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• Las rampas están diseñadas para sillas de ruedas y triciclos eléctricos.
• Las rampas están clasificadas para una capacidad de 272,16 kg; la clasificación está basada en
cargas de doble eje distribuidas uniformemente.
• Aunque la rampa está equipada con cinta para tracción antideslizante, se debe tener cuidado, ya
que algunos factores pueden reducir la capacidad antideslizante. Tales factores incluyen, entre
otros, el grado de desgaste en el zapato y el material del piso, la presencia de materiales extra-
ños como agua, aceite y suciedad y el largo de los trancos humanos. Se debe tener cuidado en
relación con el tipo de acabado del piso y posibles errores humanos debido a condiciones físicas
y mentales. Las propiedades antideslizantes se aplican en condiciones de laboratorio y requieren
que los usuarios tengan cuidado en las condiciones en terreno como se describe aquí.
• Para su seguridad, un cuidador debe estar presente en todo momento cuando use cualquier
rampa.
• La configuración adecuada es esencial para una carga y descarga seguras.
• Asegúrese de que el gancho (extremo superior) esté presionado firmemente contra el escalón o
la plataforma antes de usar.
• Cuando sea posible, use los pasadores de horquilla provistos para fijar la rampa en su lugar.
• Se deben usar prácticas de elevación seguras cuando levante el producto.
• La Ley de Estadounidenses con Discapacidades recomienda una inclinación de 1:12; para una
rampa de 1,22 m, la altura máxima del escalón/plataforma no debe exceder los 10,16 cm.
• El incumplimiento de las advertencias/instrucciones podría causar que la rampa se deslice hasta
salirse del escalón mientras se utiliza.
PRECAUCIÓN
• Al transportar la rampa, siempre use las manijas.
ADVERTENCIA
Pasador de
horquilla
Cant. 2
AA
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las
piezas. Compare las piezas con la lista del contenido del paquete y la lista de
aditamentos. No intente ensamblar el producto si falta alguna pieza o si éstas
están dañadas.
Tiempo esmado de instalación: 8 minutos
Herramientas úles (no se incluyen): Taladro con broca de 11/64” (para
madera, metal o mampostería dependiendo del po de supercie en la que
perforará los oricios), bolígrafo/lápiz.
Las rampas están diseñadas para sillas de ruedas y triciclos eléctricos.
Las rampas están clasicadas para una capacidad de 362,87 kg; la clasicación está
basada en cargas de doble eje distribuidas uniformemente.
Aunque la rampa está equipada con cinta para tracción andeslizante, se debe tener
cuidado, ya que algunos factores pueden reducir la capacidad andeslizante. Tales
factores incluyen, entre otros, el grado de desgaste en el zapato y el material del piso,
la presencia de materiales extraños como agua, aceite y suciedad y el largo de los
trancos humanos. Se debe tener cuidado en relación con el po de acabado del piso
y posibles errores humanos debido a condiciones sicas y mentales. Las propiedades
andeslizantes se aplican en condiciones de laboratorio y requieren que los usuarios
tengan cuidado en las condiciones en terreno como se describe aquí.
Para su seguridad, un cuidador debe estar presente en todo momento cuando use
cualquier rampa.
La conguración adecuada es esencial para una carga y descarga seguras.
Asegúrese de que el gancho (extremo superior) esté presionado rmemente contra el
escalón o la plataforma antes de usar.
Cuando sea posible, use los tornillos provistos para jar la rampa en su lugar.
Se deben usar práccas de elevación seguras cuando levante el producto.
La Ley de Estadounidenses con Discapacidades recomienda una inclinación de 1:12;
para una rampa de 0,61 m, la altura máxima del escalón/plataforma no debe exceder
los 5,08 cm.
El incumplimiento de las advertencias/instrucciones podría causar que la rampa se
deslice hasta salirse del escalón mientras se uliza.
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o
instalar el producto.
INFORMACIÓN DE SEGURIDAD
10
ADITAMENTOS (se muestran en tamaño real)
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• Las rampas están diseñadas para sillas de ruedas y triciclos eléctricos.
• Las rampas están clasificadas para una capacidad de 272,16 kg; la clasificación está basada en
cargas de doble eje distribuidas uniformemente.
• Aunque la rampa está equipada con cinta para tracción antideslizante, se debe tener cuidado, ya
que algunos factores pueden reducir la capacidad antideslizante. Tales factores incluyen, entre
otros, el grado de desgaste en el zapato y el material del piso, la presencia de materiales extra-
ños como agua, aceite y suciedad y el largo de los trancos humanos. Se debe tener cuidado en
relación con el tipo de acabado del piso y posibles errores humanos debido a condiciones físicas
y mentales. Las propiedades antideslizantes se aplican en condiciones de laboratorio y requieren
que los usuarios tengan cuidado en las condiciones en terreno como se describe aquí.
• Para su seguridad, un cuidador debe estar presente en todo momento cuando use cualquier
rampa.
• La configuración adecuada es esencial para una carga y descarga seguras.
• Asegúrese de que el gancho (extremo superior) esté presionado firmemente contra el escalón o
la plataforma antes de usar.
• Cuando sea posible, use los pasadores de horquilla provistos para fijar la rampa en su lugar.
• Se deben usar prácticas de elevación seguras cuando levante el producto.
• La Ley de Estadounidenses con Discapacidades recomienda una inclinación de 1:12; para una
rampa de 1,22 m, la altura máxima del escalón/plataforma no debe exceder los 10,16 cm.
• El incumplimiento de las advertencias/instrucciones podría causar que la rampa se deslice hasta
salirse del escalón mientras se utiliza.
PRECAUCIÓN
• Al transportar la rampa, siempre use las manijas.
ADVERTENCIA
Pasador de
horquilla
Cant. 2
AA
•
•
•
•
•
•
•
•
•
•
12
INSTRUCCIONES DE INSTALACIÓN
1
1. Coloque cuidadosamente la rampa para umbral
(A) con el extremo superior (extremo con
orificios) sobre el escalón o el área de fijación.
Asegúrese de que el gancho esté firmemente
presionado contra el escalón. Ubique ambos
orificios en el extremo de la rampa para umbral
(A). Marque las ubicaciones de los pasadores
con un bolígrafo/lápiz.
Aditamentos utilizados
2.
Retire la rampa para umbral (A) y luego, con un
taladro y una broca de 11/64", taladre un orificio
de aproximadamente 5,08 cm de profundidad.
3. Vuelva a colocar la rampa para umbral (A) e
inserte los tornillos Phillips para láminas de
metal (AA) en los orificios para asegurar la
rampa en su lugar.
AA x 2
A
2
A
3
AA
Tornillo Phillips
para láminas
de metal
12
INSTRUCCIONES DE INSTALACIÓN
1
2
3
1. Coloque la rampa (A) a aproximadamente el
largo de la misma desde el escalón o la
plataforma. Coloque la rampa (A) en posición
vertical con el extremo superior hacia arriba
(extremo con orificios). Incline cuidadosamente
la rampa (A) hacia el escalón o el área de
fijación e instálela sobre la parte superior del
soporte. Asegúrese de que el gancho esté
firmemente presionado contra el escalón.
Ubique ambos orificios en el extremo superior
de la rampa (A). Marque las ubicaciones de los
pasadores con un bolígrafo/lápiz.
Aditamentos utilizados
2.
Retire la rampa (A) y luego, con un taladro y
una broca de 5/16", taladre un orificio de
aproximadamente 5,08 cm de profundidad.
3. Vuelva a colocar la rampa (A) e inserte los
pasadores de horquilla (AA) en los orificios para
asegurar la rampa en su lugar.
AA x 2
Pasador de
horquilla
A
A
AA
10
12
INSTRUCCIONES DE INSTALACIÓN
1
1. Coloque cuidadosamente la rampa para umbral
(A) con el extremo superior (extremo con
orificios) sobre el escalón o el área de fijación.
Asegúrese de que el gancho esté firmemente
presionado contra el escalón. Ubique ambos
orificios en el extremo de la rampa para umbral
(A). Marque las ubicaciones de los pasadores
con un bolígrafo/lápiz.
Aditamentos utilizados
2.
Retire la rampa para umbral (A) y luego, con un
taladro y una broca de 11/64", taladre un orificio
de aproximadamente 5,08 cm de profundidad.
3. Vuelva a colocar la rampa para umbral (A) e
inserte los tornillos Phillips para láminas de
metal (AA) en los orificios para asegurar la
rampa en su lugar.
AA x 2
A
2
A
3
AA
Tornillo Phillips
para láminas
de metal
Coloque cuidadosamente la rampa
para umbral (A) con el extremo
superior (extremo con oricios)
sobre el escalón o el área de jación.
Asegúrese de que el gancho esté
rmemente presionado contra el
escalón. Ubique ambos oricios en
el extremo de la rampa para umbral
(A). Marque las ubicaciones de los
pasadores con un bolígrafo/lápiz.
Rere la rampa para umbral (A) y
luego, con un taladro y una broca
de 11/64”, taladre un oricio de
aproximadamente 5,08 cm de
profundidad.
Vuelva a colocar la rampa para
umbral (A) e inserte los tornillos
Phillips para láminas de metal (AA)
en los oricios para asegurar la
rampa en su lugar.
1.
2.
3.
17
CUIDADO Y MANTENIMIENTO
Estas rampas no necesitan mantenimiento, pero siga estos consejos para mantener el producto en
excelentes condiciones
• Almacene en un lugar fresco y seco cuando no la utilice.
• Mantenga la rampa limpia y libre de desechos.
• No deje la rampa en el exterior durante condiciones climáticas adversas.
• Si se acumula nieve o hielo en la rampa, NO use objetos metálicos para eliminar la acumulación.
En su lugar, use una pala plástica o productos para derretir hielo no corrosivos.
11
Estas rampas no necesitan mantenimiento, pero siga estos consejos para
mantener el producto en excelentes condiciones.
• Mantenga la rampa limpia y libre de desechos.
• Si se acumula nieve o hielo en la rampa, NO use objetos
metálicos para eliminar la acumulación. En su lugar, use una pala
plásca o productos para derrer hielo no corrosivos.
GARANTÍA
GARANTÍA LIMITADA DEL FABRICANTE
1. GARANTÍA LIMITADA DE POR VIDA: LO SIGUIENTE SE APLICA A TODOS LOS
COMPRADORES FINALES QUE NO SEAN RESIDENTES DEL ESTADO DE CALIFORNIA:*
El fabricante garantiza al comprador final original del producto que éste no presentará defectos en los
materiales ni en la mano de obra en condiciones normales de uso y servicio. Esta garantía no se
aplica a ningún producto que haya estado sujeto a uso inadecuado, abuso, negligencia, alteración,
accidentes, uso contrario a las instrucciones del producto, desastres naturales, instalación indebida o
que se haya usado para propósitos de alquiler o que haya sido reparado por alguien que no sea el
fabricante. Esta garantía no cubre el deterioro normal del producto debido al desgaste y exposición.
*(GARANTÍA DE CINCO AÑOS: LO SIGUIENTE SE APLICA A LOS RESIDENTES DEL ESTADO DE
CALIFORNIA: Por un período de cinco años después de la compra del producto por parte del comp-
rador final original de éste, el fabricante garantiza al comprador final original que el producto no pre-
sentará defectos en los materiales ni en la mano de obra en condiciones normales de uso y servicio.
Esta garantía no se aplica a ningún producto que haya estado sujeto a uso inadecuado, abuso, neg-
ligencia, alteración, accidentes, uso contrario a las instrucciones del producto, desastres naturales,
instalación indebida o que se haya usado para propósitos de alquiler o que haya sido reparado por
alguien que no sea el fabricante. Esta garantía no cubre el deterioro normal del producto debido al
desgaste y exposición).
2. Esta garantía está limitada a la reparación o el reemplazo, a opción del fabricante, de cualquier
producto que se devuelva al fabricante y se determine razonablemente como defectuoso por el fabri-
cante. La reparación o el reemplazo de un producto defectuoso cubierto por esta garantía la llevará a
cabo el fabricante sin cargo por piezas o la mano de obra. Esto excluye los cargos por envío o trans-
porte hacia y desde las dependencias del fabricante. Si el producto se ha discontinuado, el fabricante
puede reemplazar el producto con uno nuevo de valor y función comparables. El fabricante también
se reserva el derecho de reembolsar el precio de compra como su recurso exclusivo de la garantía.
3. Cualquier reclamo que alegue que el producto no cumple con esta garantía sólo puede ser llevado
a cabo por el comprador final original y sólo si dicho comprador es el propietario del producto. Un
producto defectuoso cubierto por esta garantía se debe devolver al fabricante, a costo del comprador,
junto con un comprobante de la fecha de compra original (como un recibo, un cheque u otro docu-
mento que el fabricante estime como aceptable y que demuestre la fecha de compra y la identidad
del producto y el comprador) y con una descripción del defecto alegado.
4. EXCEPTO DE LO QUE SE ESTABLECE EN ESTE DOCUMENTO, EL FABRICANTE NO DA GA-
RANTÍAS, EXPRESAS O IMPLÍCITAS, Y EL FABRICANTE RECHAZA Y NIEGA TODAS LAS
OTRAS GARANTÍAS, INCLUYENDO, ENTRE OTRAS, GARANTÍAS IMPLÍCITAS DE COMERCIA-
BILIDAD, LA IDONEIDAD PARA FINES PARTICULARES, LA CONFORMIDAD CON MODELOS O
MUESTRAS, O CUALQUIER GARANTÍA O INDEMNIZACIÓN CONTRA LA VIOLACIÓN DE LA
PROPIEDAD INTELECTUAL. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE GA-
RANTÍAS IMPLÍCITAS, DE MODO QUE ES POSIBLE QUE ESTAS LIMITACIONES NO SE APLI-
QUEN EN SU CASO. BAJO NINGUNA CIRCUNSTANCIA EL FABRICANTE SE HARÁ RESPON-
SABLE POR CUALQUIER DAÑO INDIRECTO, ESPECIAL, ACCIDENTAL O RESULTANTE O POR
CUALQUIER RESPONSABILIDAD QUE EXCEDA EL PRECIO DE COMPRA DEL PRODUCTO.
5. Antes de usar el producto, el comprador primero debe determinar la aplicabilidad del producto para
su uso deseado y este debe asumir todos los riesgos y la responsabilidad en conexión con el uso del
producto.
6. Ninguna persona, agente, distribuidor ni empresa está autorizada para cambiar, corregir o
modificar los términos de esta garantía.
18
1
1
19
Impreso en EE.UU.
GARANTÍA
7. Esta garantía le otorga derechos legales específicos al comprador y es posible que el comprador
tenga también otros derechos que varían según el estado.
8. El comprador no puede asignar los derechos ni las obligaciones del comprador que aparecen en
esta garantía sin el previo consentimiento escrito del fabricante.
This manual suits for next models
1
Table of contents
Languages:
Other PVI Lifting System manuals
