Qioptiq LED RL 4 User manual

LED RL 4
LED-Ringlicht
LED Ring Light
BETRIEBSANLEITUNG
USER MANUAL
Art.-Nr. / Art.No.
G40 5750 000 / G40 5751 000 / G40 575 000 / G40 5753 000 /
G40 5754 000 / G40 5755 000 / G40 5756 000 / G40 5757 000 /
G40 5758 000
Made in Germany

Dieses Qualitätsprodukt wurde so entwickelt, dass es ein Minimum an Wartung benötigt. Um eine
einwandfreie Bedienung des Geräts u gewährleisten, lesen Sie bitte die Bedienungsanleitung und
beachten Sie die folgenden Hinweise.
Warnhinweise
• Bitte iehen Sie immer den Net stecker, bevor Sie das Gerät reinigen.
• Gerät nur in trockenen Räumen lagern und verwenden.
Sicherheitshinweise
• Um Augenschäden u vermeiden, blicken Sie bitte nicht in die eingeschaltete Licht-
quelle.
Symbole
Die folgenden Symbole werden in dieser Betriebsanleitung verwendet.
ACHTUNG! Dieses Symbol weist auf ein potentielles Risiko hin und warnt Sie Vorsicht
walten u lassen.
Wichtig: Die Bewertung der Augensicherheit erfolgt nach dem Standard CIE S009/E:2002 ( photobiological safety of lamps and lamp systems“). Im
Risikogruppensystem dieser CIE-Norm erfüllt die in diesem Datenblatt angegebenen LED die low risk“- Gruppe (die sich im sichtbaren“ Spektralbe-
reich auf eine Expositionsdauer von 100s bezieht). Unter realen Umständen (für Expositionsdauer, Augenpupille, Betrachtungsabstand) geht damit von
diesen Bauelementen keinerlei Gefährdung aus. Grundsätzlich sollte jedoch erwähnt werden, dass intensive Lichtquellen durch die Blendwirkung ein
hohes Gefahrenpotential besitzen. Wie nach dem Blick in andere Lichtquellen (z.B. Autoscheinwerfer) auch, können temporär eingeschränktes Sehver-
mögen und Nachbilder je nach Situation zu Irritationen, Belästigungen oder sogar Unfällen führen.
Bestimmungsgemäße Verwendung
Die LED Ringlichter der RL4er-Serie bieten einen Standarddurchmesser von 66mm. Sie wurden
hauptsächlich für Beleuchtungsaufgaben im Rahmen der Stereo-Mikroskopie entwickelt. Die RL4-
Serie liefert für Ihre Anwendung eine schattenfreie, gleichmäßige und flackerfreie Beleuchtung und
ist grundsät lich für jeden Mikroskop und Kamera-Typ geeignet. Die Ringlichter können mittels eines
Redu ierrings mit Abstufungen von 66mm bis auf 50mm adaptiert werden. Der Lichtstärkeregler er-
laubt eine stufenlose elektronische Dimmung von 0%-100%
Die Ringlichter bestehen aus 48 langlebigen, weißen LEDs, in pur-weiß oder neutral-weiß. Zusät -
lich werden Versionen in rot, grün, blau, ultraviolett oder infrarot angeboten. Als Zubehörteil liefert
eine Diffusor-Scheibe optional ein breit gestreutes Licht. Die Ringlichter mit Diffusor minimieren
Spiegeleffekte und können u.a. perfekt für Applikationen in der Qualitätskontrolle und Inspektion ver-
wendet werden.
LED-Ringlichter RL-Serie Art.-Nr.
LED-Ringlicht RL4 G40 5750 000
LED-Ringlicht RL4-NW G40 5751 000
LED-Ringlicht RL4-R G40 5752 000
LED-Ringlicht RL4-G G40 5753 000
LED-Ringlicht RL4-B G40 5754 000
LED-Ringlicht RL4-UV400 G40 5755 000
LED-Ringlicht RL4-UV375 G40 5756 000
LED-Ringlicht RL4-UV365 G40 5757 000
LED-Ringlicht RL4-IR G40 5758 000
D
Lieferumfang
Beschreibung Anzahl
LED-Ringlicht RL4 1
Tischregler 1
Steckernet teil mit 24V Industriestecker 1
Betriebsanleitung 1

D
Inbetriebnahme
Die Produkte der RL4-Serie sind Plug & Play-Geräte, welche sehr leicht u handhaben sind.
Prüfen Sie bitte vor Nut ung des Geräts, ob...
…das Steckernet teil und der Tischregler ordnungsgemäß gesteckt sind.
…die Helligkeit auf den gewünschten Wert eingestellt ist.

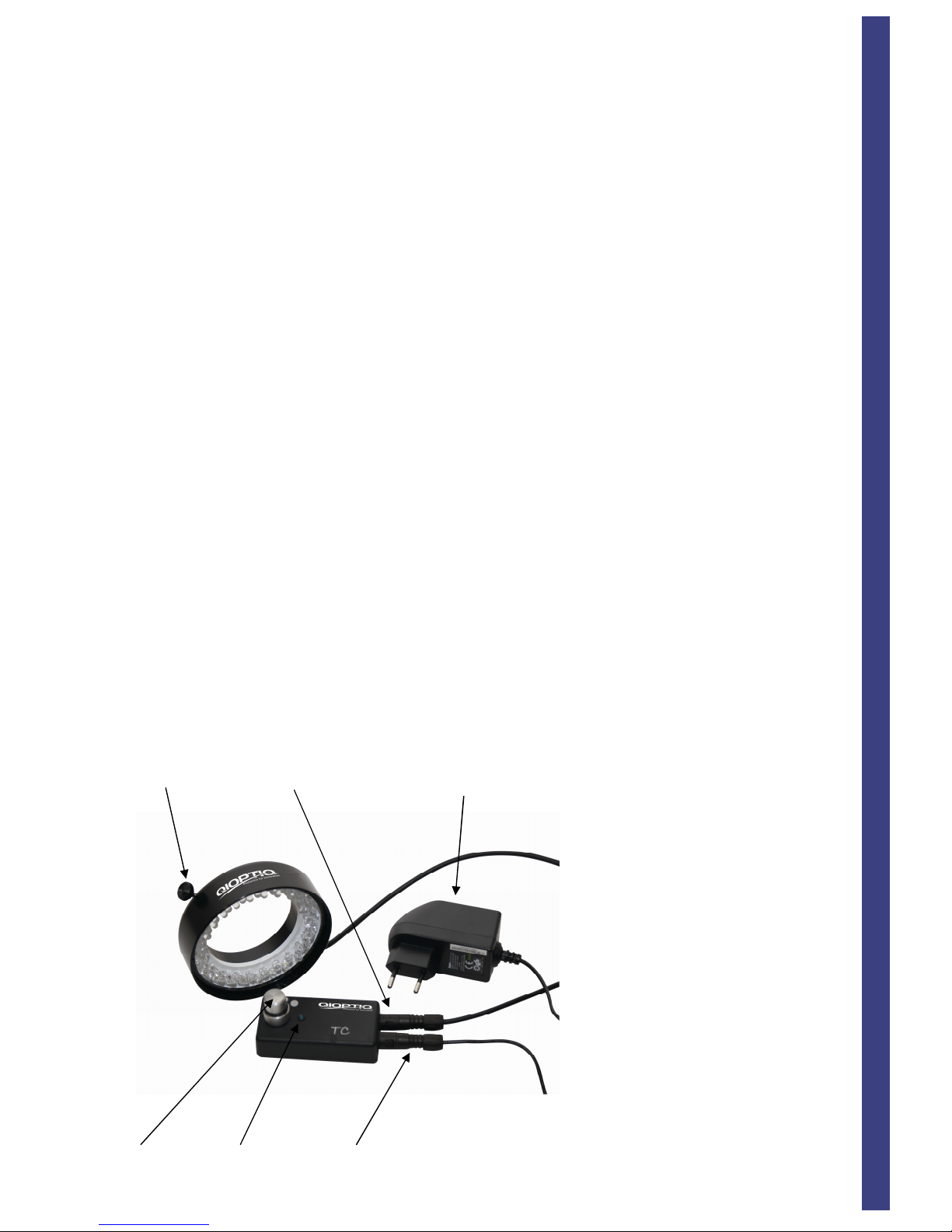

Beschreibung der Bedienelemente
a) Elektrische Dimmung
Zum Ein- und Ausschalten des Geräts und ur Anpassung der Lichtleistung
Potentiometer drehen (0 bis 100%).
b) Einstellschraube
Zur exakten Befestigung des Ringlichts.
c) Betriebsanzeige
Blaue LED leuchtet, sobald das Ringlicht
eingeschaltet ist.
d) Verbindungsstecker vom Ringlicht
Vor Inbetriebnahme ordnungsgemäß stecken.
e) Verbindungsstecker vom Steckernetzteil
Vor Inbetriebnahme ordnungsgemäß stecken.
f) Steckernetzteil
3
LED RL 4
b)
c)
d)
e) a)
f)

Behebung von Störungen
Die Informationen in der unten stehenden Tabelle können Ihnen helfen eventuell auftretende
Störungen schnell u beheben.
Lagerung, Instandhaltung und Reparatur
Das Gerät ist prin ipiell wartungsfrei. Einige Punkte sollten Sie dennoch beachten:
1. Ziehen Sie grundsät lich vor dem Reinigen das Steckernet teil.
2. Zur Reinigung der Gehäuseoberfläche ein weiches, leicht feuchtes Tuch verwenden; ggf.
mit einem milden Haushaltsreiniger.
3. Es darf keinerlei Feuchtigkeit in das Gehäuseinnere gelangen.
4. Zur Schadensvermeidung bei Lagerung und Transport bitte Verpackung aufbewahren.
5. Eingriffe in das Gerät dürfen nur von geschultem Fachpersonal vorgenommen werden.
Bei unsachgemäßer Handhabung / Anwendung erlischt die Gewährleistung.
Technischer Service
Quellen im Internet:
Besuchen Sie unsere Qioptiq Website unter www.qioptiq.com für:
• die Kontaktdaten des technischen Kundendienstes.
• die Qioptiq Produktübersicht und Preisliste sowie Infos über Zubehör.
• weiterführende Produktinformationen und spe ielle Angebote.
Kontakt:
Für mehr Informationen oder technische Unterstüt ung wenden Sie sich bitte direkt an Qioptiq
Photonics GmbH & Co. KG.
D
4
Problem Grund Lösung
Stromversorgung:
Am Gerät keine Funktion,
keine blaue LED-An eige.
Keine Net verbindung. Prüfen Sie, ob das Stecker-
Net teil und alle anderen Kabel
angeschlossen sind.

D
5

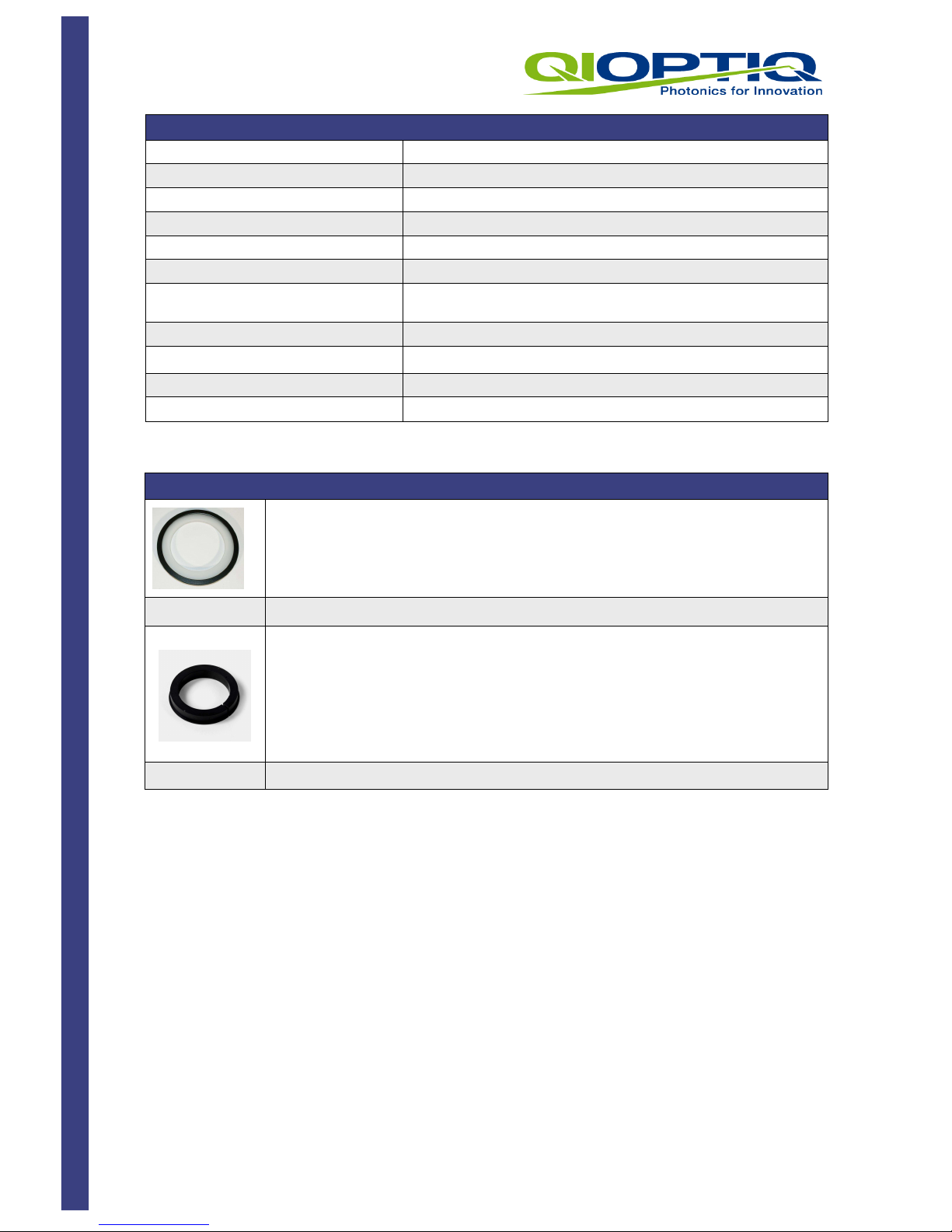

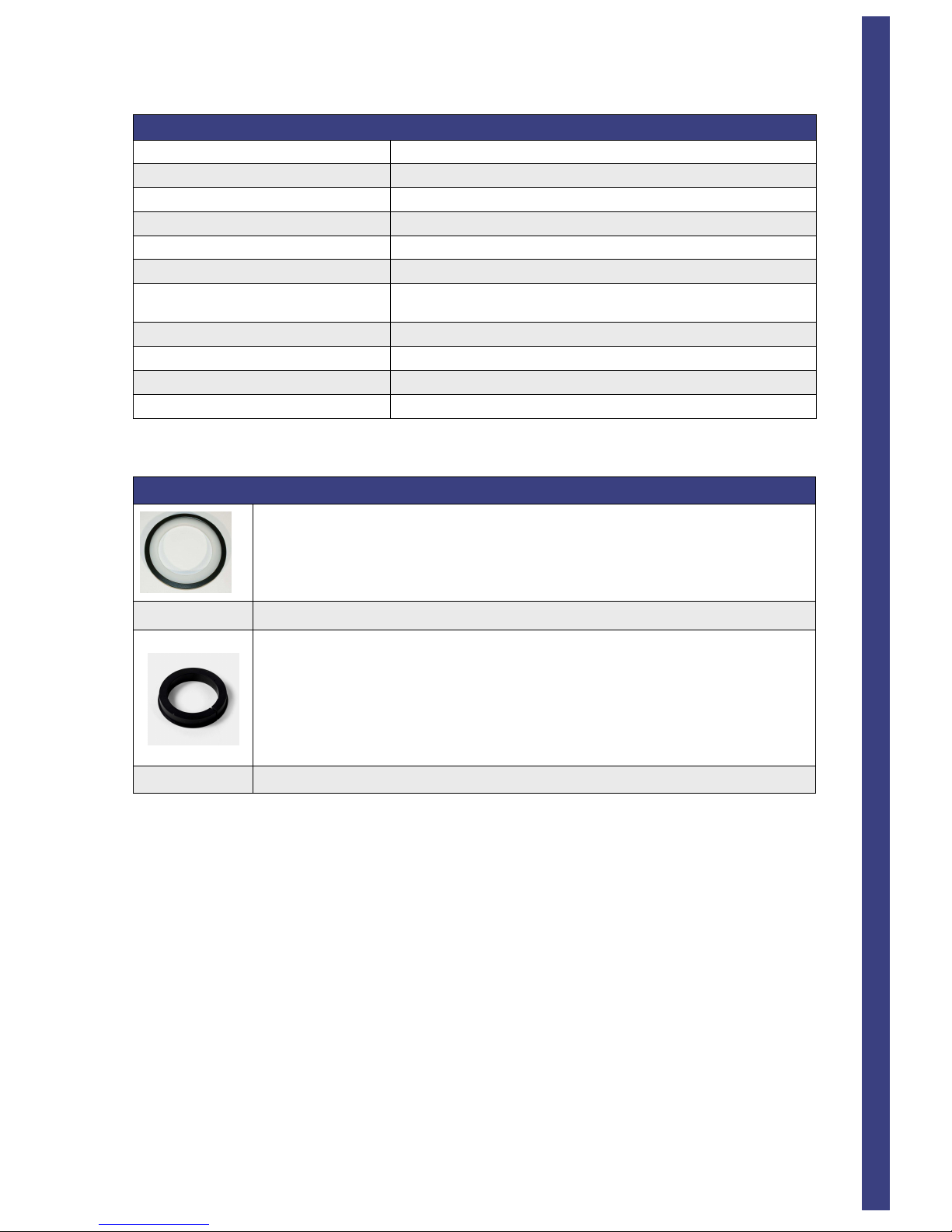

Technische Spezifikationen
Gewicht: 382g
Innendurchmesser: 66mm
Außendurchmesser: 100mm
Betriebsspannung: 100-240 VAC / 50-60 H
LED Farbe: weiß, neutralweiß, blau, grün, blau, rot, ultraviolett, infrarot
Farbtemperatur: weiß: typisch 6.000 - 7.000K; neutralweiß: 4.600-5.600K
Ø LED-Lebensdauer ca. 50.000 Std., UV-Ringlichter: ca.10.000 Std.
(nach Herstellerangaben)
Helligkeitseinstellung: stufenlose elektronische Dimmung von 0% - 100%
Material: Aluminium eloxiert / Kunststoff
Gehäusefarbe: schwar
Arbeitsabstand: 45mm-150mm
Zubehör
Diffusor-Streuscheibe, Innen-Ø 52mm - Art.-Nr.: G40 5764 000
Polfilter Set RL 4 - Art.-Nr.: G40 5762 000
Redu ierungsring 50mm - Art.-Nr.: G40 5659 000
Redu ierungsring 52mm - Art.-Nr.: G40 5660 000
Redu ierungsring 54mm - Art.-Nr.: G40 5661 000
Redu ierungsring 56mm - Art.-Nr.: G40 5662 000
Redu ierungsring 58mm - Art.-Nr.: G40 5663 000
Redu ierungsring 60mm - Art.-Nr.: G40 5664 000
Redu ierungsring 62mm - Art.-Nr.: G40 5665 000
Redu ierungsring 64mm - Art.-Nr.: G40 5666 000
Schut glas für RL 4 - Art.-Nr.: G40 5765 000
LED RL 4

Gewährleistung
Qioptiq Photonics GmbH & Co. KG gewährleistet, dass dieses Produkt ab Kaufdatum ein (1)
Jahr, in Be ug auf Material und Verarbeitung frei von Defekten ist. Sollte ein Defekt auftreten,
wird Qioptiq das Produkt reparieren, austauschen oder den Kaufpreis erset en, ohne dass für Sie
Kosten entstehen. Vorausset ung dafür ist, dass das Produkt innerhalb der Gewährleistungs eit
urückgeschickt wird. Die Gewährleistung tritt nicht in Kraft, wenn das Produkt durch Unfall, Miss-
brauch oder falsche Handhabung beschädigt wurde.
Zu Ihrer Sicherheit müssen Produkte, die urückgeliefert werden, gegen mögliche Beschädigun-
gen oder Verlust versichert sein. Die Gewährleistung ist auf den Ersat von fehlerhaften Produk-
ten beschränkt.
Ausdrücklich wird anerkannt, dass diese Gewährleistung anstelle aller Gewährleistungen wie Eig-
nungsgewährleistung und Mängelgewährleistung stehen.
Abfallbeseitigung
Dieses Produkt ist mit dem Symbol der „durchgestrichenen Mülltonne“ verse-
hen. Dies bedeutet, dass das Produkt nicht mit dem Restmüll entsorgt werden
darf. Stattdessen ist es in Ihrer Verantwortung, das Produkt am Ende der Nut-
ungsdauer ordnungsgemäß u entsorgen, indem Sie es an eine autorisierte
Entsorgungseinrichtung geben, die das Produkt separat sammelt und dem Re-
cycling uführt. Sie sind außerdem dafür verantwortlich, das Gerät im Falle ei-
ner biologischen, chemischen b w. radioaktiven Verunreinigung u dekontami-
nieren, um die Personen, die mit der Entsorgung und dem Recycling beauftragt
sind, keiner Gesundheitsgefahr aus uset en.
Weitere Informationen über den Ort, an dem Sie das Produkt abgeben können, erhalten Sie bei
Ihrem Händler vor Ort, bei dem Sie das Produkt ursprünglich gekauft haben.
Wenn Sie, wie oben beschrieben vorgehen, helfen Sie, natürliche Ressourcen u schonen und
stellen sicher, dass Ihr Produkt so recycelt wird, dass die Gesundheit der Menschen geschüt t
wird.
Vielen Dank
D
6

This high quality product has been designed and developed to require a minimum of mainte-
nance. Please follow the guidelines below and read this manual in its entirety to ensure safe op-
eration of the unit.
Warning
• Please disconnect plug from the main socket before cleaning the device.
• Storing and using the device only in dry rooms.
Safety Information
• To avoid eye damage, don‘t look directly into the light source when turned on.
Symbols
The following symbols are used in this manual.
CAUTION! This symbol indicates a potential risk and alerts you to proceed with caution.
Important: The evaluation of eye safety occurs according to the standard CIE S009/E:2002 ( photobiological safety of lamps and lamp systems“). Within
the risk grouping system of this CIE standard, the LEDs specified in this data sheet fall into the low risk“group (relaing to devices in the visible spectrum
with an exposure time of 100s). Under real circumstances (for exposure time, eye pupils, observation distance), it can be assumed that no endangerment
to the eye exists from these devices. As a matter of principle, however, it should be mentioned that intense light sources have a high secondary exposure
potential due to their blinding effect. As is also true when viewing other bright light sources (e.g. headlights), temporary reduction in visual acuity and
afterimages can occur, leading to irritation, annoyance, visual impairment, and even accidents, depending on the situation.
Intended Use
The LED ring lights offer a standard diameter of 66mm. They have been mainly developed for
lighting applications in the area of stereo microscopy. They provide a shadow free, constant and
flicker free light and are basically suitable for all types of microscopes and cameras. With a ring
adapter the diameter can be reduced in steps from 66mm down to 50 mm. The electronic light
control allows a continuous and constant dimming from 0%-100%.
The ring light consists of 48 long life, pure-white or natural-white LEDs . Alternatively version in red,
green, blue, IR and UV are offered. As an accessory a frosted glass diffuser creates a diffuse
light. The LED ring lights with diffuser minimi e mirror effects and can be used in quality control
and inspection.
LED Ringlichts RL-Series Art.-No.
LED Ring Light RL4 G40 5750 000
LED Ring Light RL4-NW G40 5751 000
LED Ring Light RL4-R G40 5752 000
LED Ring Light RL4-G G40 5753 000
LED Ring Light RL4-B G40 5754 000
LED Ring Light RL4-UV400 G40 5755 000
LED Ring Light RL4-UV375 G40 5756 000
LED Ring Light RL4-UV365 G40 5757 000
LED Ring Light RL4-IR G40 5758 000
GB
Package Contents
Description Quantity
LED Ring Light RL4 1
Power Supply Plug, 24V with industry plug 1
Table Control 1
1
LED RL 4

Getting Started
The LED ring light is a plug & play device very easy to use.
Please check before use whether …
...the power cord is connected.
...the brightness is set to the desired value.
Description of Buttons and Switches
a) Electronic Dimming
For the continuous dimming of the light and for the
complete switch off of the ring light.
b) Knurled Screws
To adapt the inner diameter of the ring light.
c) Operation Control
The blue LED glows as soon as the ring light has been
switched on.
d) Connection from the ring light
Please connect correctly before use.
e) Connection from the power adaptor
Please connect correctly before use.
f) Power adaptor
GB
b)
c)
d)
e) a)
f)

Troubleshooting
The information in the table below can help to resolve the possible operating problems quickly.
Storage, Maintenance, Repair
The device is maintenance-free. Some points, however you should take into consideration.
1. Please unplug the device before cleaning.
2. For the cleaning of the housing please use a smooth, semi-wet cloth, if necessary with a
smooth household cleaning fluid.
3. No moisture should entering into the interior of the housing.
4. To avoid damages during the storing and transport please retain the packaging.
5. Repairs are only allowed by trained and experienced personnel. In case of inproper han-
dling the warranty expires.
Technical Service
Web Resources:
Visit our Qioptiq website at www.qioptiq.com for:
• Contact details of technical customer service.
• Qioptiq product overview and price list as well as infos about accessories.
• additional product information and special offers.
Contact:
For information or technical assistance contact directly Qioptiq Photonics GmbH & Co. KG.
GB
3
Problem Causes Solution
Power supply:
No function at the device.
No blue LED.
No network connection. Please check, whether the power
cord and all other cables are con-
nected.
LED RL 4

GB
4
Technical Specifications
Weight: 382g
Inner diameter: 66mm
Outer diameter: 100mm
Operating Voltage: 100-240 VAC / 50-60 H
LED color: white, neutral-white, green, blue, red, ultra violet, infra red
Color temperature: typically 6.000-7.000 K, neutral-white: 4.600-5.600K
LED life span: about 50.000h, UV-ring lights: about 10.000h
(according to manufacturer information)
Light control: continuous electronic dimming from 0%-100%
Material: Aluminum anodised / plastic
Color of housing: black
Working distance: 45mm-150mm
Accessories for RL4-Series
Frosted glass diffusor, inner-Ø 52mm - Art.No.: G40 5764 000
Polari ing Filters Set for RL 4 - Art.No.: G40 5762 000
Reduction ring for adapting to Ø 50mm - Art.No.: G40 5659 000
Reduction ring for adapting to Ø 52mm - Art.No.: G40 5660 000
Reduction ring for adapting to Ø 54mm - Art.No.: G40 5661 000
Reduction ring for adapting to Ø 56mm - Art.No.: G40 5662 000
Reduction ring for adapting to Ø 58mm - Art.No.: G40 5663 000
Reduction ring for adapting to Ø 60mm - Art.No.: G40 5664 000
Reduction ring for adapting to Ø 62mm - Art.No.: G40 5665 000
Reduction ring for adapting to Ø 64mm - Art.No.: G40 5666 000
Protection glass - Art.No.: G40 5765 000

Warranty
Qioptiq Photonics GmbH & Co. KG warrants that this product will be free from defects in mate-
rial and workmanship for a period of one (1) year from date of purchase. If a defect is present,
Qioptiq will, at its option, repair, replace, or refund the purchase price of this product at no
charge to you, provided it is returned during the warranty period. This warranty does not apply if
the product has been damaged by accident, abuse, misuse, or misapplication, or from ordinary
wear and tear.
For your protection, items being returned must be insured against possible damage or loss. This
warranty shall be limited to the replacement of defective products.
It is expressly agreed that this warranty will be in lieu of all warranties of fitness and in lieu of the
warranty of merchantability.
Equipment Disposal
This equipment is marked with the crossed out wheeled bin symbol to indicate
that this equipment must not be disposed of with unsorted waste.
Instead, it's your responsibility to correctly dispose of your equipment at lifecy-
cle-end by handling it over to an authori ed facility for separate collection and
recycling. It's also your responsibility to decontaminate the equipment in case
of biological, chemical and/or radiological contamination, so as to protect from
health ha ards the persons involved in the disposal and recycling of the
equipment.
For more information about where you can drop off your waste of equipment, please contact
your local dealer from whom you originally purchased this equipment.
By doing so, you will help to conserve natural and environmental resources and you will ensure
that your equipment is recycled in a manner that protects human health.
Thank you
GB
5
LED RL 4

© 2010 Qioptiq Photonics GmbH & Co. KG. Specifications subject to change without prior notice. Version: 2.0; # G40 5750 700
Qioptiq Photonics GmbH & Co. KG
Koenigsallee 23, D-37081 Goettingen
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], website: www.qioptiq.com
Notizen/Notes
