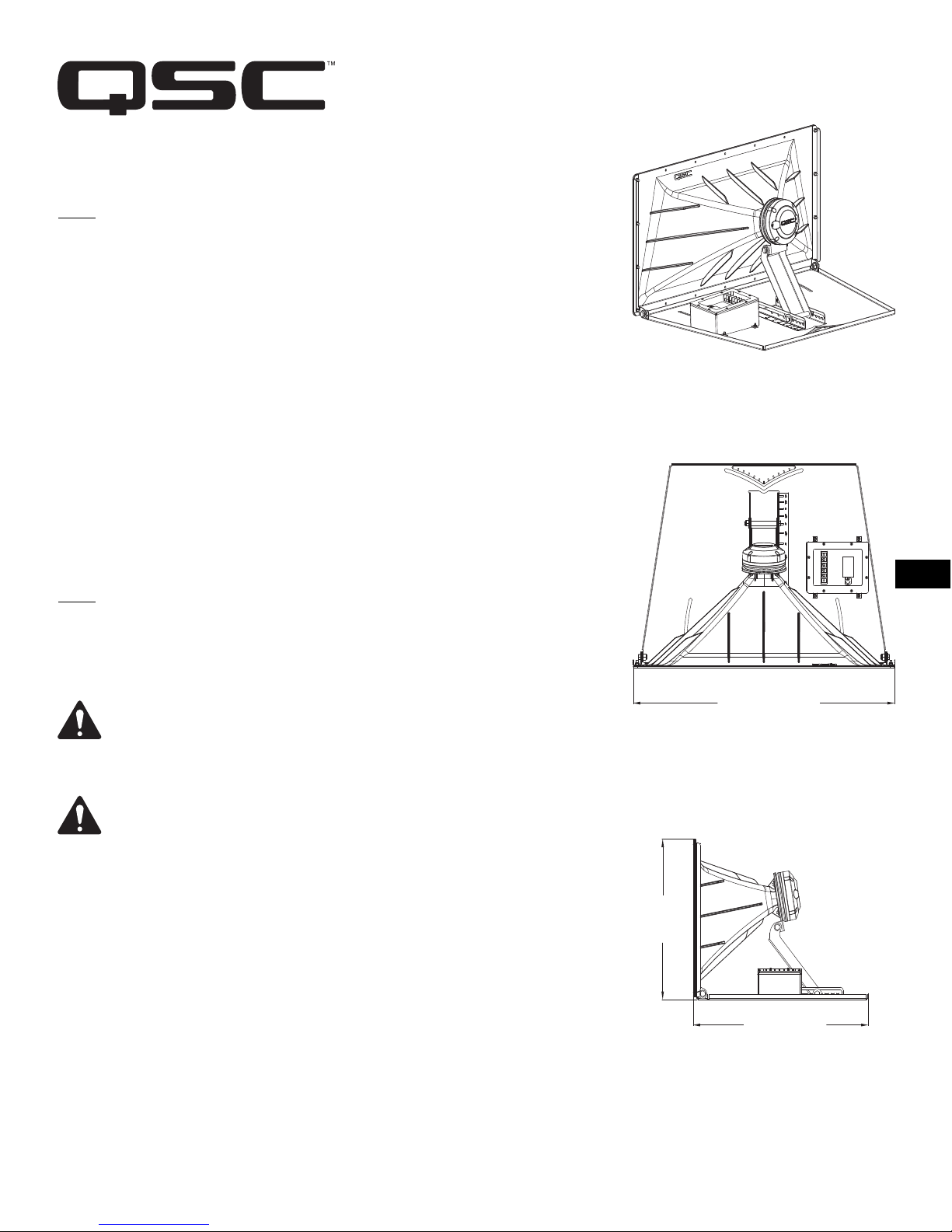

30” (762 mm)
20” (508 mm)
16”
(406 mm)
*TD-000326-00*
Cinema Loudspeaker Systems User Manual
HF-75BHigh Frequency Component
Introduction
The HF-75B is the high frequency component of the SC-312B, SC-412B,
SC-322B, and SC-422B two-way, biamplified screen channel loudspeakers for
high performance cinema applications. The system is shipped as two separate
components: the HF-75B high frequency system and one of the woofer systems
(LF-3115, LF-3215, LF-4115 and LF-4215).
The HF-75B high-frequency system features alarge format, 3” (75mm) titanium
diaphragm compression driver mounted on a custom designed high-frequency
cinema horn with an adjustable pan and tilt bracket. The horn features broad hori-
zontal and vertical coverage angles to ensure coverage of every seat in the audi-
torium. The horn is a low-distortion waveguide providing highly articulate dialogue
without the “honky” coloration associated with conventional horn loudspeakers.
The HF-75B includes a driver protection and equalization network. DC blocking
capacitors protect against DC or low-frequency signals that would likely destroy
an unprotected driver. Power limiter circuitry protects the driver from over-power-
ing and a response correction filter smoothes the frequency response of the horn/
drivercombination.Thedriverandequalizationnetworkprovidesformore reliable
operation, ensuring the show will go on.
The HF-75B components come pre-assembled to reduce field assembly time.
Three bolts are all that are required to secure the HF-75B to the top of the low fre-
quency enclosure.
Mounting

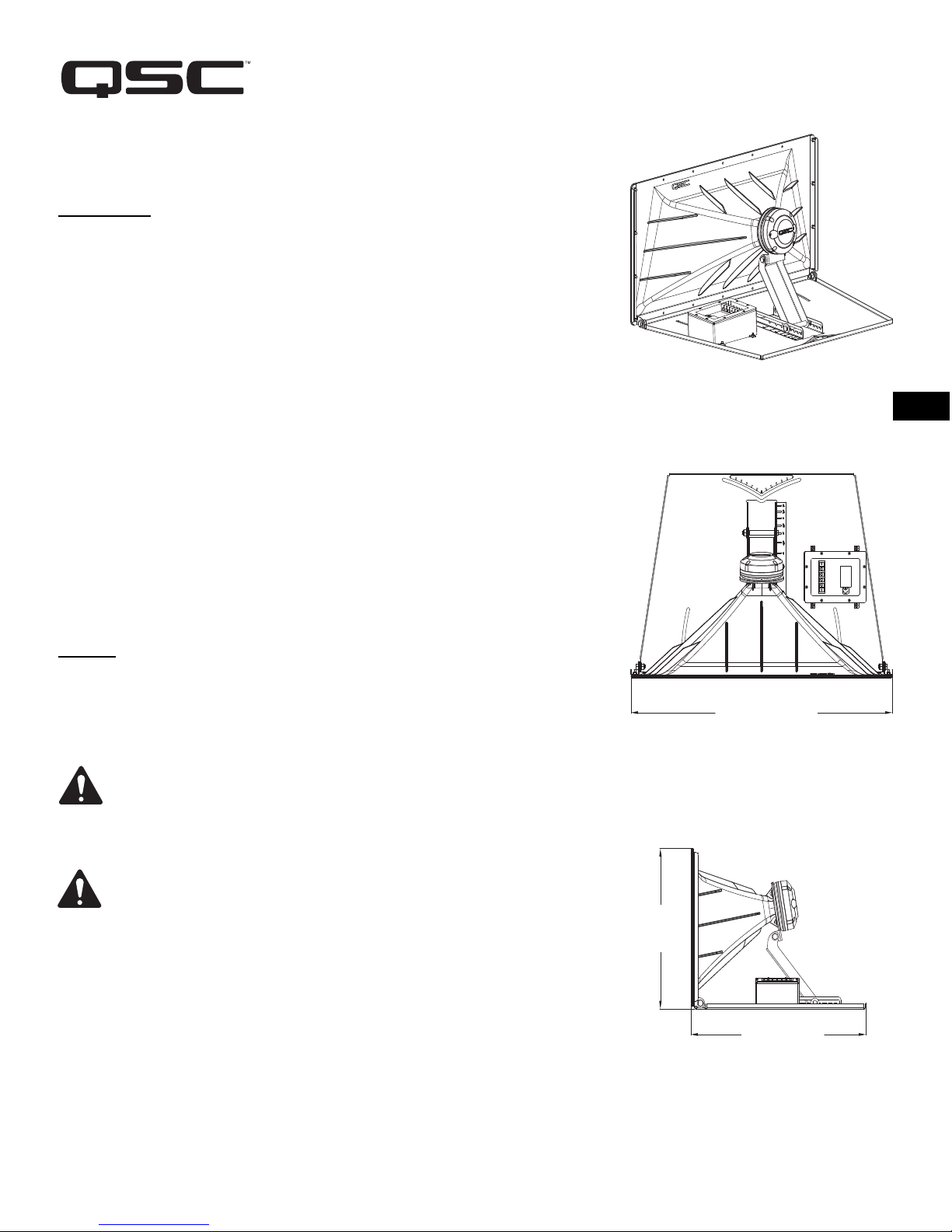

Refer to the illustration for mounting information. The HF-75B attaches to the top
of a woofer systemwith threeM8 bolts, 20mm long, with lockwashers.Werecom-
mend the use of serviceable thread locking compound when installing the bolts to
prevent loosening due to vibration. Aim the horn inthe horizontal plane (pan)
before tightening. Adjust the vertical tilt with the bracket adjustment.
Install in accordance with QSC Audio Product’s instructions and a
licensed, professional engineer. Only use attachments, mounts,
accessories, or brackets specified by QSC Audio Products, LLC
Refer all servicing to qualified personnel. Servicing is required
when the apparatus has been damaged in any way.
WARNING! Before placing, installing, rigging, or suspending any
speaker product, inspect all hardware, suspension, cabinets,
transducers, brackets and associated equipment for damage. Any
missing, corroded, deformed or non-load rated component could
significantly reduce the strength of the installation, placement, or
array. Any such condition severely reduces the safety of the instal-
lation and should be immediately corrected. Use only hardware
which israted for theloadingconditionsof the installation andany
possible short-term unexpected overloading. Never exceed the rat-
ing of the hardware or equipment. Consult a licensed, professional
engineer when any doubt or questions arise regarding a physical
equipment installation.
TD-000326-00-B
© Copyright 2010 QSC Audio Products, LLC
QSC® is a registered trademark of QSC Audio Products, LLC
“QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Main Number [phone] Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]

EN
2
Connections
The HF-75B has barrier strip screw terminals that accept up to #10 AWG (6mm
2
) stranded loudspeaker wire.
HF INPUT Terminals
Connect the amplifier’s output signal to the loudspeaker’s HF INPUT terminals. Observe proper polarity; amplifier + signal to loudspeaker +
HF INPUT, amplifier – signal to loudspeaker – HF INPUT. Use the largest wire size and shortest length for the application.
NOTE! Do not apply full range signal to the HF-75B! There is no crossover in the HF-75B, only a compensation/delay net-
work. All required signal processing must be done upstream of the HF-75B. Maintain proper loudspeaker connection
polarity throughout the entire system for maximum performance.
HF OUTPUT Terminals
The HF OUTPUT terminals are factory-connected to the compression driver. These terminals should ONLY be connected to the HF-75B’s
compression driver.

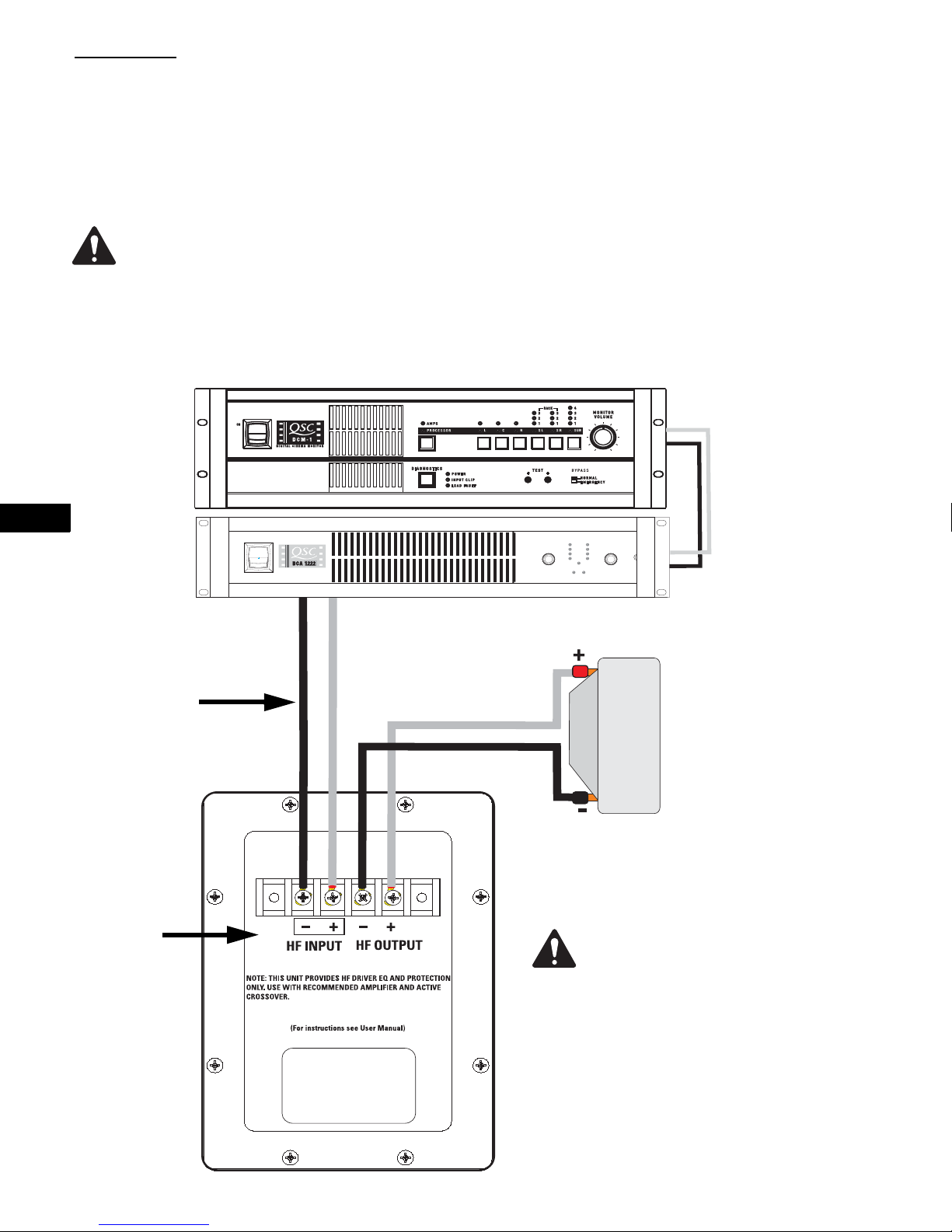

QSC DCM or other active crossover
HF-75B compression driver
Amplifier
Processed high frequency
program signal
HF-75B
connection
terminals Note: The HF-75B connection
enclosure does not contain a
crossover network! Ensure
only high frequency signal is
applied to HF INPUT terminals
or compression driver damage
will occur.

EN
3
HF-75B Specifications (subject to change without notice)
Frequency Range: 600 – 16k Hz (-6 dB, full space)
Nominal Coverage: 90° horizontal X +15° to -35° vertical (50° total, adjustable mount provides for vertical plane adjustments. The
horizontalplanecanbe adjustedby alteringmountingpositionon theLF-4215enclosurebeforetighteningbolts.
DI: 9.0 dB (600 to 16,000 Hertz average)
Q: 8.0 (600 to 16,000 Hertz average)
Maximum Output: 133 dB SPL calculated peak, 1 meter, half space.
Impedance: 8 ohms nominal
Maximum Input Power: 60 watts rms (100 hours, band limited AES, 500 – 20,000 Hz)
80 watts rms (2 hours, band limited AES, 500 – 20,000 Hz)
Sensitivity: 108 dB half space, 1 watt, 1 meter
Crossover Frequency: 1000 Hz or higher, 24 dB per octave
Connectors: Barrier strip screw terminals accept up to #10 AWG (6mm2) stranded wire. Four terminals:(two HF INPUT and
two post compensation HF OUTPUT). HF OUTPUT factory wired to compression driver.
Transducers: 1.4” (35.6mm) exit, 3.0” (76mm) voice coil, titanium diaphragm compression driver
Mounting Hardware: Attaches to top of low frequency cabinet using three M8 bolts, 20mm long.
Size: 30” wide X 16” high X 20” deep (762mm X 406mm X 508mm)
Weight: 36 lbs. (shipping), 26 lbs. (net), 16.3/11.8 kilograms

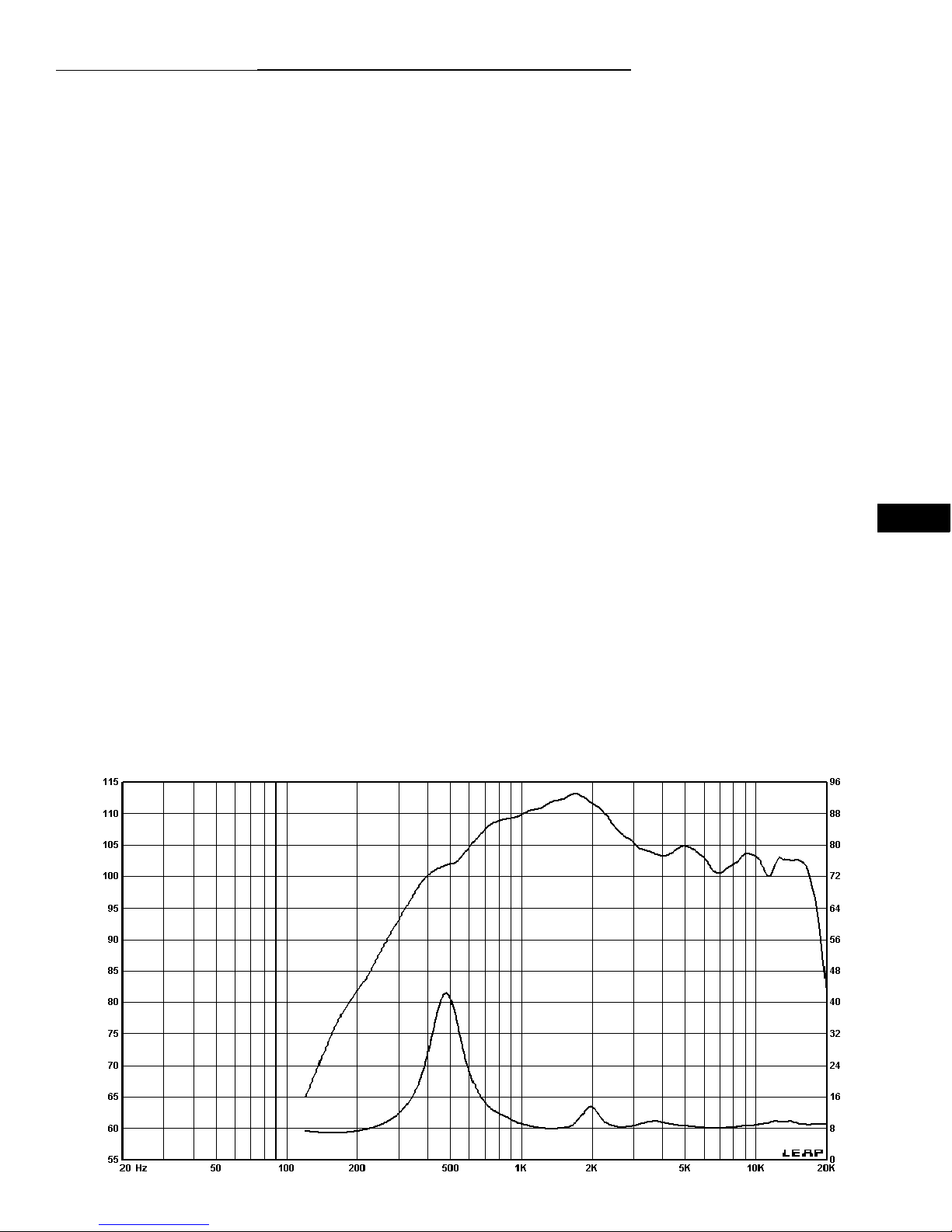

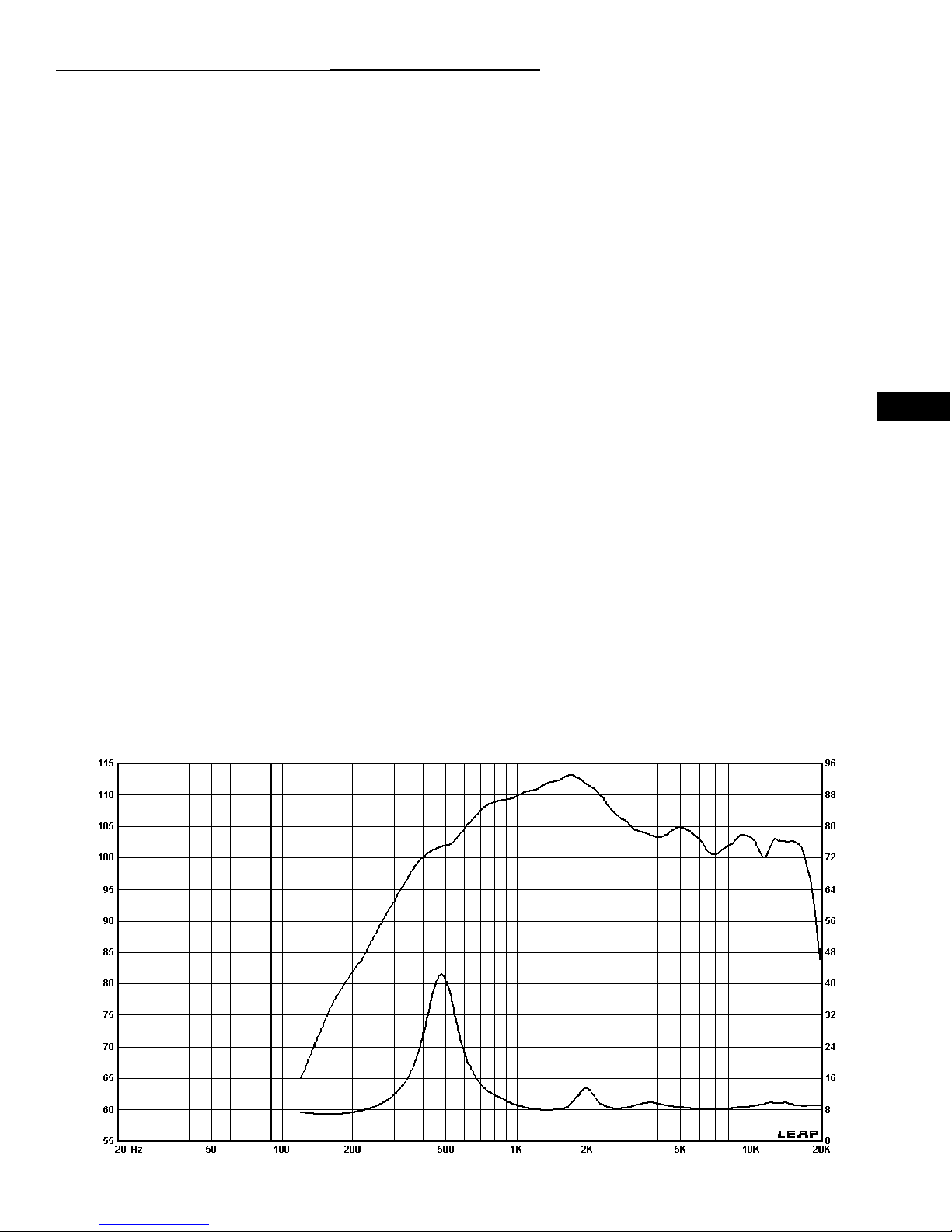

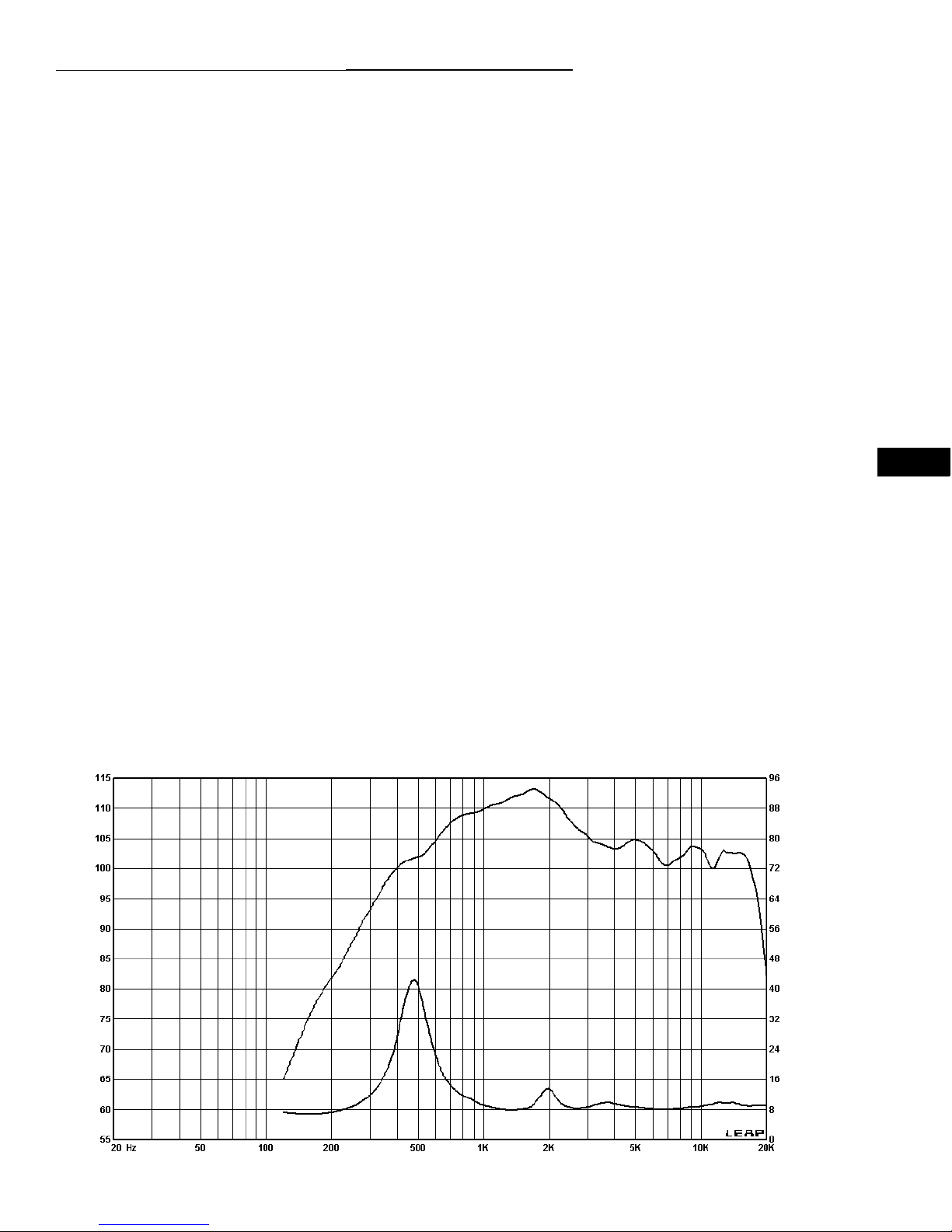

HF-75B without Signal Processing
SPL (dB)
Frequency (Hertz)
Impedance (Ohms)
Impedance
SPL

EN
4
Warranty (USA only; other countries, see your dealer or distributor)
Disclaimer
QSC Audio Products, LLC is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or improper
installation and/or use of this loudspeaker product.
QSC Audio Products 3 Year Limited Warranty
QSC Audio Products,LLC (“QSC”) guarantees its products to befree from defective material and/ or workmanship for a period ofthree
(3) years from date of sale, and will replace defective parts and repair malfunctioning products under this warranty when the defect
occurs under normal installation and use – provided the unit is returned to our factory or one of our authorized service stations via
pre-paid transportation with a copy of proof of purchase (i.e., sales receipt). This warranty provides that the examination of the return
productmust indicate,in ourjudgment, amanufacturingdefect. This warrantydoes notextend toany product which hasbeen subjected
to misuse, neglect, accident, improper installation, or where the date code has been removed or defaced. QSC shall not be liable for
incidentaland/orconsequentialdamages. Thiswarrantygivesyouspecificlegalrights.Thislimitedwarrantyisfreelytransferableduring
the term of the warranty period.
Customer may have additional rights, which vary from state to state.
In the event that this product was manufactured for export and sale outside of the United States or its territories, then this limited war-
ranty shall not apply. Removal of the serial number on thisproduct, or purchase of this product from an unauthorized dealer, will void
this limited warranty. Periodically, this warranty is updated. To obtain the most recent version of QSC’s warranty statement, please visit
www.qscaudio.com. Contact us at800-854-4079 or visit our website at www.qscaudio.com.
Contacting QSC Audio Products
Mailing address:QSC Audio Products, LLC
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telephone Numbers:
Main Number [phone]
Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]
Facsimile Numbers:
Sales & Marketing Fax[phone]
Customer Service Fax[phone]
World Wide Web:www.qscaudio.com
E-mail:[email protected]
[e-mail]
QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003, 2004 “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office.

ES
1
30” (762 mm)
20” (508 mm)
16”
(406 mm)
Manual del usuario de los sistemas de altavoces para salas de cine
Componente de alta frecuencia HF-75B
Introducción
Elmodelo HF-75B esel componente de altafrecuencia de losaltavoces biamplificados
de canal de pantalla de dos direcciones modelos SC-312B, SC-412B,
SC-322B y SC-422B para aplicaciones cinematográficas de alto rendimiento.
El sistema se envía como dos componentes separados: el sistema HF-75B de alta
frecuencia y uno de los sistemas de altavoz reforzador (LF-3115, LF-3215,
LF-4115 y LF-4215).
El sistema HF-75B de alta frecuencia tiene un formato grande, un excitador de
compresión con diafragma de titanio de 3” (75 mm) montado en un cuerno
cinematográfico de alta frecuencia de diseño bajo especificaciones con un soporte de
movimiento horizontal y vertical ajustable. El cuerno tiene amplios ángulos de
cobertura horizontal y vertical para asegurar la cobertura de cada asiento del auditorio.
El cuerno es una guiaonda de baja deformación que proporciona un diálogo altamente
articulado sin la coloración de "bocina" asociada con los altavoces de cuerno
convencionales.
El HF-75B incluye protección del excitador y una red de ecualización. Los capacitores
de bloqueo de CC protegen contra señales de CC o de baja frecuencia que
probablemente destruirían un excitador no protegido. El circuito limitador de potencia
protege al excitador contra las sobrecargas, y un filtro de corrección de respuesta
suaviza la respuesta de frecuencia de la combinación cuerno/excitador. El excitador y
la red de ecualización proporcionan una operación más confiable, asegurando la
continuación del espectáculo.
Los componentes del sistema HF-75B vienen ya montados para reducir el tiempo de
montaje en el campo. Tres pernos es todo lo que se requiere para fijar el
HF-75B en la parte superior de la caja del sistema de baja frecuencia.
Montaje

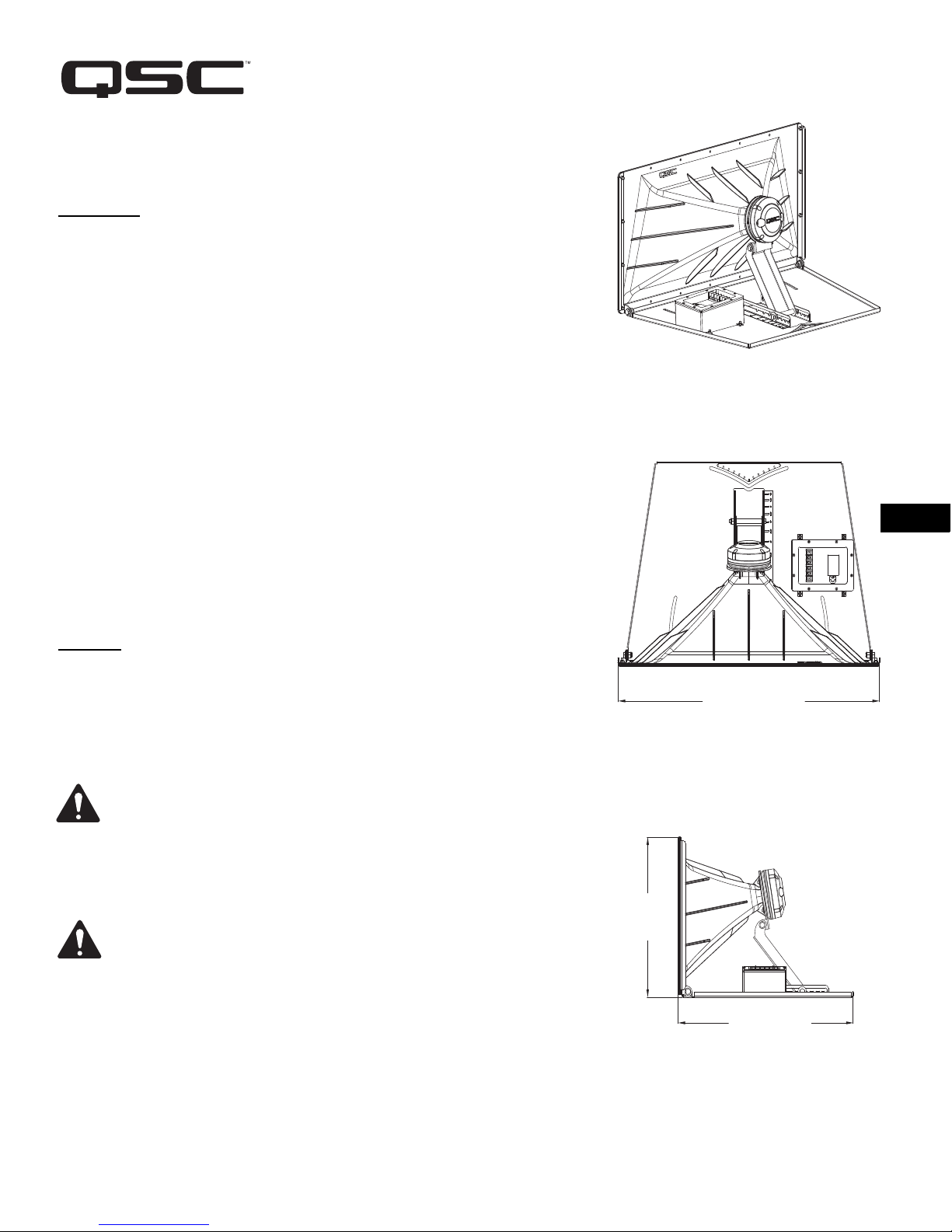

El modelo HF-75B se conecta a la parte superior de un sistema de altavoz reforzador
mediante trres pernos M8, de 20 mm de largo, con arandelas de bloqueo.
Recomendamos el uso de un compuesto duradero para fijación de roscas al instalar
los pernos para evitar que se aflojen debido a la vibración. Oriente el cuerno en el
plano horizontal antes de apretarlo. Ajuste la posición vertical con el soporte de ajuste.
Instale de acuerdo con las instrucciones de QSC Audio Products y de un
ingeniero profesional con la debida licencia. Sólo use piezas, montajes,
accesorios o soportes especificados por QSC Audio Products, LLC Refiera
todo el servicio a personal calificado. Cuando el aparato haya sido dañado de
alguna manera, es necesario proporcionarle servicio.
¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier
producto de altavoz, inspeccione todo el equipo físico, la suspensión, los
armarios, los transductores, los soportes y el equipo asociado para detectar
la existencia de daños. Cualquier componente faltante, corroído, deformado,
o sin carga nominal podría reducir significativamente la resistencia de la
instalación,lacolocaciónolaconfiguración.Cualquiercondición de estetipo
reduce gravemente la seguridad de la instalación y debe corregirse de
inmediato. Use sólo herraje que esté clasificado para las condiciones de
carga de la instalación y cualquier posible carga excesiva a corto plazo
inesperada. Nunca exceda el valor nominal del equipo físico ni del
dispositivo. Consulte a un ingeniero profesional con la debida licencia
cuando surjan dudas o preguntas referentes a la instalación física del equipo.
TD-000326-00-B
© Derechos de autor 2010 QSC Audio Products, LLC
QSC® es una marca comercial registrada de QSC Audio Products, LLC
“QSC” y el logotipo de QSC están registrados con la Oficina de Patentes y Marcas Comerciales de los Estados Unidos
1675 MacArthur Blvd., Costa Mesa, CA, 92626 EE.UU.
Número principal [phone] Ventas y Comercialización [phone] o línea sin costo (sólo para EE.UU.) [phone]
Servicio al cliente(714) 957-7150 o línea sin costo (sólo en EE.UU.) [phone]

ES
2
Conexiones
El HF-75B tiene terminales de tornillo de barra protectora que aceptan alambre trenzado de calibre de hasta #10 AWG (6 mm2) para
altavoces.
Terminales de ENTRADA de HF
Conecte la señal de salida del amplificador en los terminales de ENTRADA de HF del altavoz. Observe la polaridad adecuada;
amplificador + señal al altavoz + ENTRADA de HF, amplificador - señal al altavoz - ENTRADA de HF. Use el alambre de calibre más
grande y de longitud más corta para la aplicación.
¡NOTA! Mantenga la polaridad adecuada en la conexión del altavoz en todo el sistema para obtener el máximo rendimiento. ¡No
aplique una señal de intervalo total al HF-75B! No hay cruce en el HF-75B, sólo una red de compensación/demora. Todo el
procesamiento de señales requerido debe hacerse antes del HF-75B.
Terminales de SALIDA de HF
Los terminales de SALIDA de HF se conectan en fábrica al excitador de compresión. Estos terminales SÓLO se deben conectar al
excitador de compresión del HF-75B.
DCM de QSC u otro cruce activo
Excitador de compresión del HF-75B
Amplificador
Señal procesada del
programa de alta frecuencia
Terminales de
conexión del
HF-75B Nota: ¡La caja de conexión del HF-75B no
contiene una red de cruce! Asegúrese que
sólo se aplique la señal de alta frecuencia a
los terminales de ENTRADA de HF, porque
de lo contrario, pueden ocurrir daños al
excitador de compresión.

ES
3
Especificaciones del sistema HF-75B (sujetas a cambio sin previo aviso)
Intervalo de frecuencias: 600 – 16 kHz (-6 dB, espacio completo)
Cobertura nominal: 90° horizontal X +15° a -35° vertical (50° total),el montaje ajustable permite ajustes en el plano vertical.
El plano horizontal se puede ajustar alterando la posición de montaje de la caja del LF-4215 antes de
apretar los pernos.
DI: 9.0 dB (600 a 16,000 Hertzios como promedio)
Q: 8.0 (600 a 16,000 Hertzios comopromedio)
Salida máxima: Pico calculado de SPL:133 dB, 1 metro, medio espacio
Impedancia: 8 ohmios, nominal
Potencia máxima 60 vatios de rms (100horas, limitación de banda AES, 500- 20000 Hz)
de entrada: 80 vatios rms (2 horas, limitación de banda AES, 500 - 20000 Hz)
Sensibilidad: 108 dB medio espacio, 1 vatio, 1 metro
Frecuencia de cruce: 1000 Hz o superior, 24 dB por octava
Conectores: Los terminales de tornillo de barra protectora aceptan alambretrenzado de hasta #10 AWG (6 mm2) .
Cuatroterminales:(dos deENTRADAde HF ydos deSALIDAde HF depost compensación). La SALIDA
de HF se conecta en fábrica al excitador de compresión.
Transductores: Salida de 1,4" (35,6 mm), bobina de voz de 3,0" (76 mm), excitador de compresión con diafragma de
titanio
Herraje de montaje: Seconecta a laparte superiordela cajade baja frecuenciamediante tres pernosM8, de20 mm de largo.
Tamaño: 30” de anchoX 16” de alto X 20” de profundidad (762 mm X 406 mm X 508 mm)
Peso: 36 lbs. (envío), 26lbs. (neto), 16,3/11,8 kilogramos
HF-75B sin procesamiento de la señal
SPL (dB)
Frecuencia (hertzios)
Impedancia (ohmios)
Impedancia
SPL

ES
4
Garantía (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor)
Renuncia de responsabilidad
QSC Audio Products, LLC no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por
negligencia o instalación y/o uso inadecuado de este altavoz.
Garantía limitada de 3 años de QSC Audio Products
QSC Audio Products, LLC (“QSC”) garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por un
periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que
funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la
unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación prepagada
con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el examen del producto
devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto que hubiera estado
sometido a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera quitado o modificado el código de la
fecha.QSCtampoco seráresponsablepor dañosincidentalesy/o emergentes. Esta garantíaleotorga derechoslegales específicos.
Esta garantía limitada es libremente transferible durante el período de la misma.
El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro.
En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces no
será aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de un
distribuidor no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la versión más
recientede ladeclaraciónde lagarantía deQSC, porfavorvisite www.qscaudio.com. Comuníquese connosotros al800-854-4079o
visite nuestro sitio en Internet en www.qscaudio.com.
Cómo comunicarse con QSC Audio Products
Dirección postal:QSC Audio Products, LLC
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 EE.UU.
Números de teléfono:
Número principal [phone]
Ventas y comercialización [phone] o gratis (sólo EE.UU.) [phone]
Servicio al cliente [phone] o gratis (sólo EE.UU.) [phone]
Números de fax:
Fax de ventas y comercialización [phone]
Fax de servicio al cliente [phone]
World Wide Web:www.qscaudio.com
Correo electrónico:[email protected]
[email protected]
QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, California 92626 EE.UU.
©2003, 2004, “QSC” y el logo QSC están registrados con la Oficina de Patentes y Marcas Comerciales de EE.UU.

FR
1
Manuel d'utilisation de systèmes de haut-parleurs de cinéma
Composant haute fréquence HF-75B
Introduction
Le HF-75B est le composant haute fréquence des haut-parleurs à canal d'écran
biamplifiés et bidirectionnels SC-312B, SC-412B, SC-322B et SC-422B pour
applications cinématographiques à haute performance. Le système est expédié
sousformede deux composants séparés : le système hautefréquence HF-75B et
un des systèmes de haut-parleurs de graves (LF-3115, LF-3215, LF-4115 et
LF-4215).
Le système haute fréquence HF-75B a un étage d'attaque de compression à
membrane en titane grand format (75 mm) monté sur un pavillon acoustique
haute fréquence de cinéma avec un support réglable panoramique et basculant.
Le pavillon acoustique a de larges angles de couverture horizontaux et verticaux
pour garantir l'audition depuis chaque fauteuil de la salle. Le pavillon acoustique
estun guide d'ondes basse distorsionpermettantun dialogue très clair sansl'effet
ronflant associé aux haut-parleurs à pavillon acoustique conventionnels.
Le HF-75B inclut une protection d'étage d'attaque et un réseau d'égalisation. Des
condensateurs qui bloquent le courant c.c. protègent contre les signaux c.c. ou
basse fréquence qui détruiraient probablement un étage d'attaque sans
protection. Le circuit du limitateur de puissance protège l'étage d'attaque d'une
surpuissance et un filtre de correction de réponse lisse la réponse en fréquence
de l'ensemble pavillon acoustique/étage d'attaque. L'étage d'attaque et le réseau
d'égalisation fournissent un fonctionnement plus fiable qui garantit l'ininterruption
de la séance.
Les composants du HF-75B sont livrés pré-assemblés pour réduire le temps
d'assemblage sur site. Trois boulons suffisent pour fixer le HF-75B sur le dessus
de l'enceinte basse fréquence.
Montage
Le HF-75B s'attache en haut du haut-parleur de graves à l'aide de trois boulons
M8de 20mmde longueuravec rondellesd'arrêt.Nousrecommandons l'utilisation
d'une graisse pour filetage lors de l'installation des boulons pour empêcher leur
desserrage suite aux vibrations. Orienter le pavillon acoustique dans le plan
horizontal (panoramique) avant de serrer. Ajuster l'inclinaison verticale en réglant
le support.
Installer conformément aux instructions de QSC Audio Products et
d'un technicien professionnel diplômé. Utiliser uniquement des
fixations, supports, accessoires ou équerres spécifiés par QSC
Audio Products. Confier toutes les réparations à un personnel
qualifié. Une réparation ou maintenance est requise lorsque
l'appareil a été endommagé d'une manière quelconque.
AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre
un haut-parleur, inspecter l'état de toute la visserie, du matériel de
suspension, des armoires, des transducteurs, des supports et du
matériel associé. Tout composant manquant, corrodé, déformé ou
non adapté à la charge risque de réduire sensiblement la solidité de
l'installation, sa mise en place ou sa portée. Une telle condition
réduit sensiblement la sécurité de l'installation et doit être
immédiatement corrigée. Utiliser uniquement du matériel de
montage prévu pour les conditions de charge de l'installation et
toute surcharge éventuelle à court terme imprévue. Ne jamais
dépasser les spécifications nominalesdumatériel demontage ou de
l'équipement. Consulter un technicien professionnel diplômé en cas
de doute ou de question concernant l'installation physique de
l'équipement.
30” (762 mm)
20” (508 mm)
16”
(406 mm)
TD-000326-00-B
© Copyright 2010 QSC Audio Products, LLC
QSC® est une marque déposée de QSC Audio Products, LLC
QSC et le logoQSC sont des marques déposées auprès de l'U.S.Patent and Trademark Office.
1675 MacArthur Blvd., Costa Mesa, CA 92626
Téléphone (standard) [phone] Ventes et Marketing [phone] ou [phone] (numéro vert valable aux États-Unis seulement)
Service clientèle(714) 957-7150 ou numéro vert (États-Unis seulement) [phone]

FR
2
Branchements
Le HF-75B a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre
#10 AWG (6 mm2).
Bornes HF INPUT (Entrée HF)
Connecter le signal de sortie de l'amplificateur aux bornes HF INPUT du haut-parleur. Vérifier si la polarité est correcte : signal + de
l'amplificateur connecté à HF INPUT + du haut-parleur et signal - de l'amplificateur connecté à HF INPUT -. Utiliser des conducteurs de
calibre maximal et de longueur minimale pour l'application.
REMARQUE ! Pour une performance maximum, maintenir la polarité de branchement correcte à travers l'ensemble du
système. Ne pas appliquer de signal pleine gamme au HF-75B ! Le HF-75B n'est équipé d'aucun filtre passif, seulement
d'un réseau de délai/compensation. L'ensemble du traitement des signaux doit se faire en amont du
HF-75B.
Bornes HF OUTPUT (Sortie HF)
Les bornes HF OUTPUT sont connectées en usine à l'étage d'attaque de compression. Ces bornes doivent UNIQUEMENT être
connectées à l'étage d'attaque de compression du HF-75B.
DCM QSC ou autre filtre passif activé
Étage d'attaque de
compression HF-75B
Amplificateur
Signaldeprogramme
haute fréquence
traité
Bornes de
branchements
du HF-75B Remarque : Le boîtier de branchement du
HF-75B ne contient pas de réseau à filtre
passif ! Veiller à ce que seul un signal de
haute fréquence soit appliqué aux bornes
HF INPUT sous peine d'endommager
l'étage d'attaque de compression.

FR
3
Caractéristiques techniques du HF-75B (sujettes à modification sans préavis)
Plage de fréquence : 600 à 16 kHz (-6 dB, espacement total)
Couverture nominale : 90° horizontale x +15 à -35° verticale (50° au total ; le support réglable permet les ajustements dans le plan vertical).
Le plan horizontal se règle en modifiant la position de montage sur l'enceinte LF-4215 avant de serrer les boulons.
Indice de directivité : 9 dB (600 à 16 000 Hz en moyenne)
Q: 8 (600 à 16 000 Hz en moyenne)
Sortie maximale : Niveau de pression sonore maximal calculé de 133 dB, à 1 m, demi-espacement.
Impédance : 8 ohms (nominale)
Puissance d'entrée maximale : 60 W (valeur efficace) (100 heures, AES à largeur de bande limitée, 500 - 20 000 Hz)
80 W (valeur efficace) (2 heures, AES à largeur de bande limitée, 500 - 20 000 Hz)
Sensibilité : 108 dB, demi-espacement, 1 W, 1 m
Fréquence de filtre passif : 1 000 Hz ou plus, 24 dB par octave
Connecteurs : Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG (6 mm2) . Quatre bornes :
(deux bornes HF INPUT et deux borne HF OUTPUT de post-compensation). Les bornes HF OUTPUT sont câblées
en usine à l'étage d'attaque de compression.
Transducteurs : Étage d'attaque de compression à diaphragme en titane, bobine acoustique de 76 mm, sortie de 35,6 mm.
Fixations : S'attache en haut de l'enceinte basse fréquence à l'aide de trois boulons M8 de 20 mm de longueur.
Dimensions : 762 mm (largeur) x 406 mm (hauteur) x 508 mm (épaisseur)
Poids brut : 16,3 kg (brut), 11,8 kg (net)
HF-75B sans traitement de signal
SPL (dB)
Fréquence (Hz)
Impédance (ohms)
Impédance
SPL

FR
4
Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)
Avis de non-responsabilité
QSC Audio Products, LLC n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé parun
acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.
QSC Audio Products - Garantie limitée de 3 ans
QSC Audio Products, LLC (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant
une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui
fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à
condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port prépayé, accompagné d'un
justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un
défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un
accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour
responsable dedommagesaccessoires et/ouindirects. Cette garantievousaccorde desdroitsspécifiques. Cettegarantie limitéeest
librement cessible durant sa période de validité.
Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.
Sice produita étéfabriqué pourune exportationet une venteen dehorsdes États-Unisou deses territoires, cette garantie limitéene
s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera
cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC,
rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.
Pour contacter QSC Audio Products
Adresse postale :QSC Audio Products, LLC
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468, États-Unis
Téléphone :
Standard [phone]
Ventes & Marketing [phone] ou numéro vert (États-Unis seulement) [phone]
Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]
Télécopieur :
Ventes & Marketing Télécopieur [phone]
Service clientèle Télécopieur [phone]
Site Web :www.qscaudio.com
E-mail :[email protected]m
[email protected]
QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003, 2004 QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.

DE
1
Kinolautsprecheranlagen - Benutzerhandbuch
Hochfrequenzkomponente HF-75B
Einführung
DeHF-75B ist die Hochfrequenzkomponente derdoppeltverstärktenZweiwege-
Screen-Channel-Lautsprecher SC-312B, SC-412B, SC-322B und SC-422B für
hochleistungsfähige Kinoanwendungen. Das System wird in Form von zwei
separaten Komponenten geliefert: das Hochfrequenzsystem HF-75B und ein
Woofer-System (LF-3115, LF-3215, LF-4115 und LF-4215).
Die im Großformat ausgelegte Hochfrequenzanlage HF-75B umfasst einen
3-Zoll- (75-mm-) Titan-Komprimierungstreiber, der auf einem speziell
konstruierten Kino-Schalltrichter mit verstellbarer Schwenkarm-Halterung
befestigt ist. Durch die breitwinkelige horizontale und vertikale Abstrahlung des
Schalltrichters wird gewährleistet, dass der Beschallungsbereich alle Sitze im
Zuschauerraum einschließt. Bei dem Schalltrichter handelt es sich um einen
Wellenleiter mit geringer Verzerrung und äußerst klarer Dialogwiedergabe ohne
das nasal eingefärbte Klangbild, wie es oftmals bei konventionellen
Schalltrichter-Lautsprechern auftritt.
Die Komponente HF-75B umfasst ein Treiberschutz- und Equalizing-Netzwerk.
Gleichstrom blockierende Kondensatoren bieten Schutz vor Gleichstrom- bzw.
Niederfrequenzsignalen, die einen ungeschützten Treiber sehr wahrscheinlich
zerstören würden. Leistungsbegrenzungsschaltkreise schützen den Treiber vor
Leistungsüberschreitung und ein Frequenzgangkorrekturfilter glättet den
Frequenzgang der Schalltrichter/Treiber-Kombination. Durch das Treiber- und
Equalizing-Netzwerk wird die Zuverlässigkeit erhöht, um eine
unterbrechungsfreie Vorstellung zu gewährleisten.
Für eine schnelle Montage am Einsatzort sind die HF-75B-Komponenten
vormontiert. Zur Befestigung der Komponente HF-75B auf dem
Niederfrequenzgehäuse sind lediglich drei Schrauben erforderlich.
Montage
Einzelheiten zur Montage sind der Abbildung zu entnehmen. Der HF-75B wird
mit drei 20 mm langen M8-Schrauben und Sicherungsscheiben auf einem
Woofer-System befestigt. Beim Einsetzen der Schrauben wird die Verwendung
eineslösbaren Sicherungslacksempfohlen, umeinvibrationsbedingtes Lockern
der Schrauben zu verhindern. Vor dem Festziehen den Schalltrichter auf dem
Schwenkarm horizontal ausrichten. Die vertikale Neigung durch Verstellung der
Schwenkarm-Halterung einstellen.
Die Installation von einem lizenzierten Fachtechniker gemäß der
Anleitung von QSC Audio Products vornehmen lassen. Nur von
QSC Audio Products, LLC spezifizierte
Befestigungskomponenten, Montagezubehör oder Halterungen
verwenden. Wartungsarbeiten nur von qualifiziertem Personal
ausführen lassen. Wartungsmaßnahmen sind erforderlich, wenn
das Produkt auf irgendeine Weise beschädigt wurde.
ACHTUNG! Inspizieren Sie vor dem Aufstellen, Installieren,
Verdrahten oder Aufhängen von Lautsprecherprodukten alle
Befestigungsteile, Aufhängungen, Gehäuse, Wandler,Halterungen
und damit in Verbindung stehende Vorrichtungen auf eventuelle
Schäden. Fehlende, korrodierte, verformte oder nicht belastbare
Komponenten könnten die Stabilität der Installation, der
Aufstellung oder der Gerätekombination deutlich reduzieren.
Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der
Sicherheit der Installation und sollte umgehend behoben werden.
Verwenden Sie ausschließlich Befestigungsteile, die für die
Belastungsbedingungen der Installation zugelassen und für jede
potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind.
Die Nennleistung der Befestigungsteile bzw. Ausrüstung darf
keinesfalls überschritten werden. In Zweifelsfällen oder bei Fragen
zur Installation eines Geräts sollten Sie einen qualifizierten
Techniker hinzuziehen.
30” (762 mm)
20” (508 mm)
16”
(406 mm)
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Zentrale [phone] Verkauf und Marketing [phone] oder gebührenfrei (nur in den USA) [phone]
Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]
TD-000326-00-B
© Copyright 2010 QSC Audio Products, LLC
QSC ist eine eingetragene Marke von QSC Audio Products, LLC
„QSC“ und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet

DE
2
Verbindungen
Die Komponente HF-75B ist mit Barrier-Strip-Schraubklemmen für Lautsprecher-Litzendraht mit einem maximalen Querschnitt von 10
AWG (6 mm2) ausgestattet.
Hochfrequenz-Eingangsklemmen (HF INPUT)
Das Verstärker-Ausgangssignal an die Lautsprechereingangsklemmen HF INPUT anschließen. Darauf achten, dass die richtige Polarität
gewahrt ist: Das Plus-Signal (+) des Verstärkers muss an das Plus-Signal (+ HF INPUT) des Lautsprechers und das Minus-Signal (-) des
Verstärkers muss an das Minus-Signal des Lautsprechers (- HF INPUT) angeschlossen werden. Stets den größtmöglichen
Leiterquerschnitt und die kürzeste Leiterlänge verwenden.
HINWEIS! Zur Optimierung der Leistung muss die richtige Polarität der Lautsprecheranschlüsse in der gesamten Anlage
gewahrt sein. An der Komponente HF-75B kein Vollbereichssignal anlegen! Die Komponente HF-75B enthält keine
Frequenzweiche, sondern lediglich ein Kompensations-/Verzögerungsnetzwerk. Sämtliche erforderliche
Signalverarbeitung muss der HF-75 vorgelagert sein.
Hochfrequenz-Ausgangsklemmen (HF OUTPUT)
Die Hochfrequenz-Ausgangsklemmen (HF OUTPUT) wurden werkseitig mit dem Komprimierungstreiber verbunden. Sie sollten
AUSSCHLIESSLICH mit dem Komprimierungstreiber der HF-75B verbunden sein.
QSC DCM oder sonstige aktive Frequenzweiche
Komprimierungstreiber HF-75B
Verstärker
Verarbeitetes
Hochfrequenz-
Programmsignal
Verbindungs-
klemmen HF-75B Hinweis: Das Anschlussgehäuse HF-75B
enthält kein Crossover-Netzwerk! Es ist
darauf zu achten, dass an die
Hochfrequenz-Eingangsklemmen (HF
INPUT) nur ein Hochfrequenzsignal
angelegt wird, um eine Beschädigung des
Komprimierungstreibers zu vermeiden.

DE
3
HF-75B - Technische Daten (können jederzeit ohne vorherige Mitteilung geändert werden)
Frequenzbereich: 600 Hz - 16 kHz (-6 dB, Vollraum)
Nominelle Abstrahlung: 90° horizontal x +15 bis -35° vertikal (50° insgesamt, vertikale Einstellung erfolgt durch verstellbare Schwenkarm-
Halterung). Die horizontale Abstrahlung kann durch Änderung der Montageposition auf dem Gehäuse LF-4215 vor
dem Festziehen der Schrauben eingestellt werden.
DI: 9,0 dB (durchschnittl. 600 bis 16.000 Hz)
Q: 8,0 (durchschnittl. 600 bis 16.000 Hz)
Maximaler Ausgang: 133 dB berechneter Spitzen-SPL, 1 m, Halbraum
Impedanz: 8 Ohm (nominell)
Maximale Eingangsleistung: 60 W (eff.) (100 Stunden, bandbegrenztes AES, 500-20.000 Hz)
80 W (eff.) (2 Stunden, bandbegrenztes AES, 500-20.000 Hz)
Empfindlichkeit: 108 dB Halbraum, 1 W, 1 m
Crossover-Frequenz: 1000 Hz oder höher, 24 dB je Oktave
Anschlüsse: Barrier-Strip-Schraubklemmen für Litzendraht-Querschnitt bis zu 10 AWG (6 mm2). 4 Klemmen: 2 HF-
Eingangsklemmen (HF INPUT) und 2 Nachkompensationsausgänge (HF OUTPUT). HF OUTPUT werkseitig mit
Komprimierungstreiber verbunden.
Wandler: 35,6-mm- (1,4-Zoll-) Ausgang, 76-mm- (3,0-Zoll-) Sprachspule, Kompressionstreiber mit Titanmembran
Befestigungsteile: Wird mit drei 20 mm langen M8-Schrauben auf dem Niederfrequenzgehäuse befestigt.
Größe: 762 mm breit x 406 mm hoch x 508 mm tief
Gewicht: 16,3 kg (Versandgewicht), 11,8 kg (Nettogewicht)
HF-75B ohne Signalverarbeitung
SPL (dB)
Frequenz (Hertz)
Impedanz (Ohm)
Impedanz
SPL

DE
4
Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an
Ihren Händler oder Distributor)
Haftungsausschluss
QSC Audio Products, LLC ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine
unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden.
Beschränkte Dreijahresgarantie durch QSC Audio Products
QSC Audio Products, LLC („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum
keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur
Reparatur funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter
normalenGebrauchsbedingungenauftritt –vorausgesetzt, dassdas Gerät unterVorauszahlungder Transportkostenundzusammen
mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten
Kundendienststellen eingeschickt wird. Diese Garantie setzt voraus, dass die Prüfung des zurückgeschickten Produkts in unserem
Ermessen einen Herstellungsdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäßen
oder fahrlässigen Behandlung, Unfällen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumscode entfernt
oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ihnen
bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.
Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.
Falls dieses Produkt zum Export und Verkauf außerhalb der Vereinigten Staaten oder deren Hoheitsgebieten hergestellt wurde,
besitzt diese eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf diesem Produkt oder der Kauf dieses
Produkts von einem nicht autorisierten Händler macht diese beschränkte Garantie unwirksam. Diese Garantie wird gelegentlich
aktualisiert. Die jeweils aktuellste Version der Garantieerklärung von QSC finden Sie im Internet unter www.qscaudio.com. Sie
erreichen uns telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com.
Kontaktaufnahme mit QSC Audio Products
Postanschrift: QSC Audio Products, LLC
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telefonnummern:
Zentrale: [phone]
Verkauf und Marketing [phone] oder gebührenfrei (nur in den USA) [phone]
Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]
Fax-Nummern:
Verkauf und Marketing (Fax) [phone]
Kundendienst (Fax) [phone]
Internet:www.qscaudio.com
E-Mail:[email protected]
[email protected]
QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003 , 2004, „QSC“ und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet.

CH
1
30” (762 mm)
20” (508 mm)
16”
(406 mm)
影院扬声器系统用户手册
HF-75B 高频组件
简介
HF-75B 是 SC-312B、SC-412B、SC-322B 和 SC-422B 的高
频组件，SC － 422B 为双向、双放大屏幕的通道放大器，用于
高效能的影院。 该系统运输时作为两个独立的组件：HF-75B
高频系统和低音系统 （LF-3115、LF-3215、LF-4115 和 LF-
4215）之一。
HF-75B 高频系统具有一个大型格式化的，3” (75 毫米 ) 钛隔
膜压缩驱动器，安装在定制设计的高频影院喇叭上，带有一个
可调式面板和盖板支架。喇叭的特色是具有宽水平和垂直覆盖
角，确保覆盖大厅的每个座位。喇叭为低失真波导，提供高清
晰的对话，但是没有传统喇叭扬声器的 “ 轰轰” 本色。
HF-75B 含有一个驱动器保护和平衡网络。直流阻塞电容器防
止直流或低频信号可能破坏没有防护的驱动器。功率限制器电
路防止驱动器功率过大，同时回应修正过滤器顺滑喇叭 / 驱动
器混合的频率响应。驱动器和平衡网络使运行更可靠，确保演
出正常。
HF-75B 组件为预组装式，减少现场组装的时间。三个螺栓足
够安全地将 HF-75B 安装到低频机罩的顶部。
装配
参考插图获得安装信息。HF-75B 利用 3 个 20mm 长、带锁住
垫圈的 M8 螺丝连接到低音系统的顶部。安装螺栓时为了防止
因振动而产生的松动，我们推荐使用可更换的螺纹防松组件。
紧固前瞄准水平面上 （面板）的喇叭。通过支架调整来调整垂
直盖板。
按照 QSC Audio Product 的说明并在授权的专业工程师
的指导下安装。仅限使用 QSC Audio Product 公司规定
的附件、底座、零件或支架。所有维护请由合格的专业
人士进行。设备如果受到损坏，就需要进行维修。
警告！放置、安装、装配或悬挂扬声器产品时，检查所
有硬件、悬架、搁柜、变频器、支架和相关设备有无损
坏。任何额定部件的缺失、腐蚀、变形或未装载都可能
大大降低安装、放置或排列的强度。出现任何严重降低
安装安全度的情况应立即更正。仅限使用额定安装的硬
件及任何可能的短期突发超载。切勿超过硬件或设备的
额定标准。如有任何关于物理设备安装的疑问或问题，
请咨询获得许可的专业工程师。
TD-000326-00-B
©版权 2010 QSC Audio Products, LLC
QSC®是 QSC Audio Products, LLC 的注册商标
“QSC”以及 QSC 的标志在美国 专利和商标管理局注册
1675 MacArthur Blvd., Costa Mesa, CA 92626
主要号码 [phone] 销售和市场部门 [phone] 或免费电话 ( 仅限美国 )
[phone] 客服 [phone] 或免费电话 ( 仅限美国 ) [phone]

连接
HF-75B 具有阻挡带螺旋式终端，可以接受高达 #10 AWG (6 mm2)绞合式扬声器电线。
HF 输入终端
将放大器的输出信号连接到扬声器的 HF 输入终端。观察正确的极性；放大器＋信号到扬声器＋ HF 输入，放
大器－信号到扬声器－ HF 输入。使用最大导线尺寸和最短长度。
注意 ! 整个系统保持正确的扬声器连接极性，以便获得最佳性能。勿对 HF-75B 应用全范围信号 !
HF-75B 中无交叉，只有一个补偿 / 延迟网络。所有要求的信号处理必须在 HF-75B 的上流完成。
HF 输出终端
HF 输出终端由工厂连至压缩驱动器。这些终端应仅连到 HF-75B 的压缩驱动器。
QSC DCM 或其他有源分频网络
HF-75B 压缩驱动器
放大器
处理后的高频程序信号
HF-75B 连接终
端注意：HF-75B 连接机罩不包括分频
网络。确保只有高频信号应用到 HF
INPUT 终端，否则会对压缩驱动器造
成损害。

HF-75B 产品规格 ( 如有改变恕不另行通告 )
频率范围 : 600 - 16k Hz (-6 dB, 全间距 )
标称覆盖范围 : 90° 水平 X +15° 到 -35° 垂直 ( 总计 50°，可调式安装提供垂直平面调整。紧固螺丝
前，透过改变 LF-4215 机罩上的位置可以调整水平平面。
DI: 9.0 dB ( 平均 600 到 16,000 赫兹 )
Q: 8.0 ( 平均 600 到 16,000 赫兹 )
最大输出 : 133 dB SPL 计算峰值，1 米，半间距。
阻抗 : 8 欧姆标称
最大输入功率 : 60 瓦 rms （100 小时、限带的 AES、500 ? 20000 Hz）
80 瓦 rms （2 小时、限带的 AES、500 ? 20000 Hz）
灵敏度 : 108 dB 半间距，1 瓦，1 米
分频频率 : 1000 Hz 或更高，每八度音 24 dB
连接器 : 阻挡带螺旋式终端接受高达 #10 AWG (6 mm2) 绞合式布线。四个终端 ( 两个高频输入和两个
后补偿高频输出）。高频输出工厂连接到压缩驱动器。
变频器 : 1.4” (35.6mm) 退出， 3.0” (76mm) 音圈，钛膜压缩驱动器
安装硬件 : 使用 3 个 20mm 长的 M8 螺丝连接到低频箱顶部。
尺寸 : 30”（宽）X 16”（高）X 20”（深）(762mm X 406mm X 508mm)
重: 36 lbs. （装运重量），26 lbs. （净重），16.3/11.8 千克
HF-75B 无信号处理
SPL(dB)
频率 (Hertz)
阻抗 （欧姆）
阻抗
SPL

保修 （仅限美国；其它国家，请联系您的经销商或分销商）
声明
QSC Audio Products, LLC 不承担因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何
其它设备造成损坏的任何责任。
QSC Audio Products, LLC 年有限质保协议。
QSC Audio Products, LLC （QSC ）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若在
正常安装和使用条件下发生的损坏，QSC 将按照本质保协议更换有缺陷的零件和维修故障产品 – 但您
要将本产品送回我们的工厂或任一授权维修点， 预付运送费用并附带一份购买证明即销售收据影印
本。 此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。 本质保不适用于任何因误用、
疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC 不对意外和／或间接发生的损
害承担责任。 此质保赋于您特定的法律权力。此有限质保在保证期内可自由转让。
在不同的州，顾客可能会有额外的权利。
此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处
购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版
本的 QSC 质保协议声明， 联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。
联系 QSC Audio Products
通信地址 :QSC Audio Products, LLC
1675 MacArthur Boulevard
Costa Mesa, California 92626-1468 USA
电话：
主要号码 [phone]
销售和市场部门 [phone] 或免费电话 ( 仅限美国 ) [phone]
客服 [phone] 或免费电话 ( 仅限美国 ) [phone]
传真：
销售与市场部门传真 [phone]
客服传真 [phone]
网址 www.qscaudio.com
E-mail:[e-mail]
[e-mail]
QSC Audio Products， Inc.1675 MacArthur Boulevard Costa Mesa，California 92626 USA
©2003,2004 “QSC”以及 QSC 的标志在美国专利和商标管理局注册。
