RCA L19WD20 - 19" LCD TV Quick start guide

rca.com/television
À l’intérieur :
•Connexions ............page 9
• Télécommande .......page 19
• Fonctions................page 20
•Menus ....................page 24
•FAQ ........................page 29
•Dépannage.............page 30
Guide de l’utilisateur
de LCD
Transforme encore le divertissement.
16734170F.indb 116734170F.indb 1 12/6/06 2:35:56 PM12/6/06 2:35:56 PM

ATTENTION
RISQUE DE CHOC ÉLECTRIQUE
NE PAS OUVRIR
Attention : Afin de réduire le risque de choc électrique, ne pas enlever
le couvercle (ou l’arrière). Ne contient aucune pièce réparable par
l’utilisateur. Confiez l’entretien à du personnel de service qualifié.
Ce symbole indique des instructions
importantes accompagnant le produit.
Enregistrement du produit
Veuillez remplir la carte d’enregistrement du produit (emballée séparément) et la retourner immédiatement. Pour les clients
des États-Unis : Vous pouvez également enregistrer votre produit Consumer Electronics de RCA au www.rca.com/television.
L’enregistrement de ce produit nous permet de vous contacter si nécessaire.
Information sur le produit
Conservez votre facture comme preuve d’achat ainsi que pour obtenir des pièces ou un service sous garantie. Attachez-la
ici et inscrivez le numéro de série et de modèle au cas où vous en auriez besoin. Ces numéros se trouvent sur le produit.
N° de modèle _________________________ N° de série. _______________________ Date d’achat _____________________
Détaillant / Adresse / Téléphone ______________________________________________________________________________
Informations importantes
AVERTISSEMENT
Afin de réduire le risque d’incendie et de choc électrique,
ne pas exposer ce produit à la pluie ou l’humidité.
L’appareil ne doit pas être exposé à des égouttements
ou des éclaboussures. Ne placer aucun objet contenant
des liquides, comme des vases, sur l’appareil.
Se reporter à l’étiquette d’identification/capacité nominale située sur le panneau arrière du produit pour connaître la tension
de fonctionnement adéquate.
Le règlement de la FCC stipule que toute modification non autorisée de ce produit peut annuler le privilège d’utilisation de
l’utilisateur.
À l’installateur de câble : L’article 54 du Code canadien de l’électricité, partie 1 (article 820-40 du code de l’électricité des
États-Unis) énonce des directives de mise à la terre et stipule que le fil de terre du câble doit être connecté au système de
mise à la terre de l’édifice, aussi près que possible du point d’entrée.
Important : Ce téléviseur est un modèle de table et est conçu pour être posé sur une surface ferme et plate. Ne placez pas
le téléviseur sur de la moquette ou sur une surface semblable, car les évents situés au bas de l’appareil seront bloqués, ce
qui entraînera une surchauffe qui réduira la durée de vie de l’appareil. Afin d’assurer la ventilation adéquate de ce produit,
conservez un espace de 10 cm (4 po) sur le dessus et sur les côtés du téléviseur et 5 cm (2 po) entre l’arrière du téléviseur
et les autres surfaces.
Assurez-vous également de placer le téléviseur sur une base ou un meuble suffisamment grand et solide pour que l’appareil
ne soit pas renversé, poussé ou tiré. La chute du téléviseur pourrait entraîner des blessures et (ou) endommager le téléviseur.
Consultez les Instructions importantes sur la sécurité à la page suivante.
AVERTISSEMENT
Le téléviseur est instable tant qu’il n’est pas fixé
correctement à la base ou monté sur un mur. Veuillez
suivre les instructions pour un montage sur la base
ou sur le mur, fournies dans le Guide de l’utilisateur,
afin d’assurer votre sécurité.
Ce symbole indique que ce produit contient du mercure. Une mise au rebut particulière de ce produit peut
être requise si des règlements sur l’environnement sont en vigueur dans votre juridiction. Pour obtenir des
informations sur la mise au rebut, veuillez contacter les autorités locales ou Electronic Industries Alliance :
www.eiae.org.
Ce symbole indique une « tension
dangereuse » dans le produit qui
présente un risque d’électrocution
ou de blessure.
« Transforme encore le divertissement. » est une marque de commerce de THOMSON utilisée sous licence par TTE CORPORATION.
16734170F.indb 216734170F.indb 2 12/6/06 2:36:14 PM12/6/06 2:36:14 PM

Informations importantes
Informations importantes i
Instructions importantes sur la sécurité
Instructions importantes sur la sécurité
1. Lire ces instructions.
2. Conserver ces instructions.
3. Tenir compte de tous les avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil près de l’eau.
6. Nettoyer seulement avec un chiffon sec.
7. Ne bloquer aucune ouverture de ventilation. Installer selon les instructions du fabricant.
8. Ne pas installer près d’une source de chaleur, comme des radiateurs, des registres de chaleur, des poêles ou autres
appareils (comme des amplificateurs) qui produisent de la chaleur.
9. Ne pas modifier les éléments de sécurité de votre fiche avec mise à la terre. Une fiche polarisée est composée de deux
lames dont l’une est plus large. Une fiche de type mise à la terre comporte deux lames et une troisième sous forme de
broche. La lame la plus large ou la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne rentre pas
dans votre prise, consultez un électricien pour qu’il remplace la prise désuète.
10. Protéger le cordon d’alimentation de manière à ce qu’on ne puisse marcher dessus ou le pincer, surtout au niveau de
la fiche, de la prise ou à la sortie du cordon de l’appareil.
11. N’utiliser que les raccords ou les accessoires spécifiés par le fabricant.
12. Utiliser seulement un chariot, un pied, un trépied, un support ou une table recommandés ou vendus par le
fabricant. Si un chariot est utilisé, déplacer avec précaution l’ensemble chariot / appareil afin d’éviter qu’il
ne bascule et entraîne des blessures.
13. Débrancher cette appareil pendant les orages électriques ou s’il n’est pas utilisé pendant de longues
périodes de temps.
14. Confier l’entretien à du personnel qualifié.
Faire réparer l’appareil s’il a été endommagé de quelque manière, comme un cordon d’alimentation endommagé,
du liquide versé ou des objets tombés sur l’appareil, une exposition à la pluie ou à l’humidité, s’il ne fonctionne
pas normalement ou s’il est tombé.
15. Si une antenne extérieure ou un système de câble est connecté au produit, s’assurer que le système d’antenne ou de
câble est mis à la terre afin d’assurer un certain degré de protection contre les poussées momentanées de tension et
les accumulations de charges statiques. La section 810 du Code national de l’électricité ANSI/NFPA numéro 70-1984
(Section 54 du Code canadien de l’électricité, partie 1), fournit des informations relatives à la mise à la terre adéquate
du mât supportant la structure, à la mise à la terre de l’entrée de courant vers un dispositif de décharge d’antenne, à
la taille des conducteurs de mise à la terre, à l’emplacement du dispositif de décharge d’antenne, à la connexion et
aux exigences s’appliquant à des électrodes de mise à la terre. Voyez les exemples qui suivent.

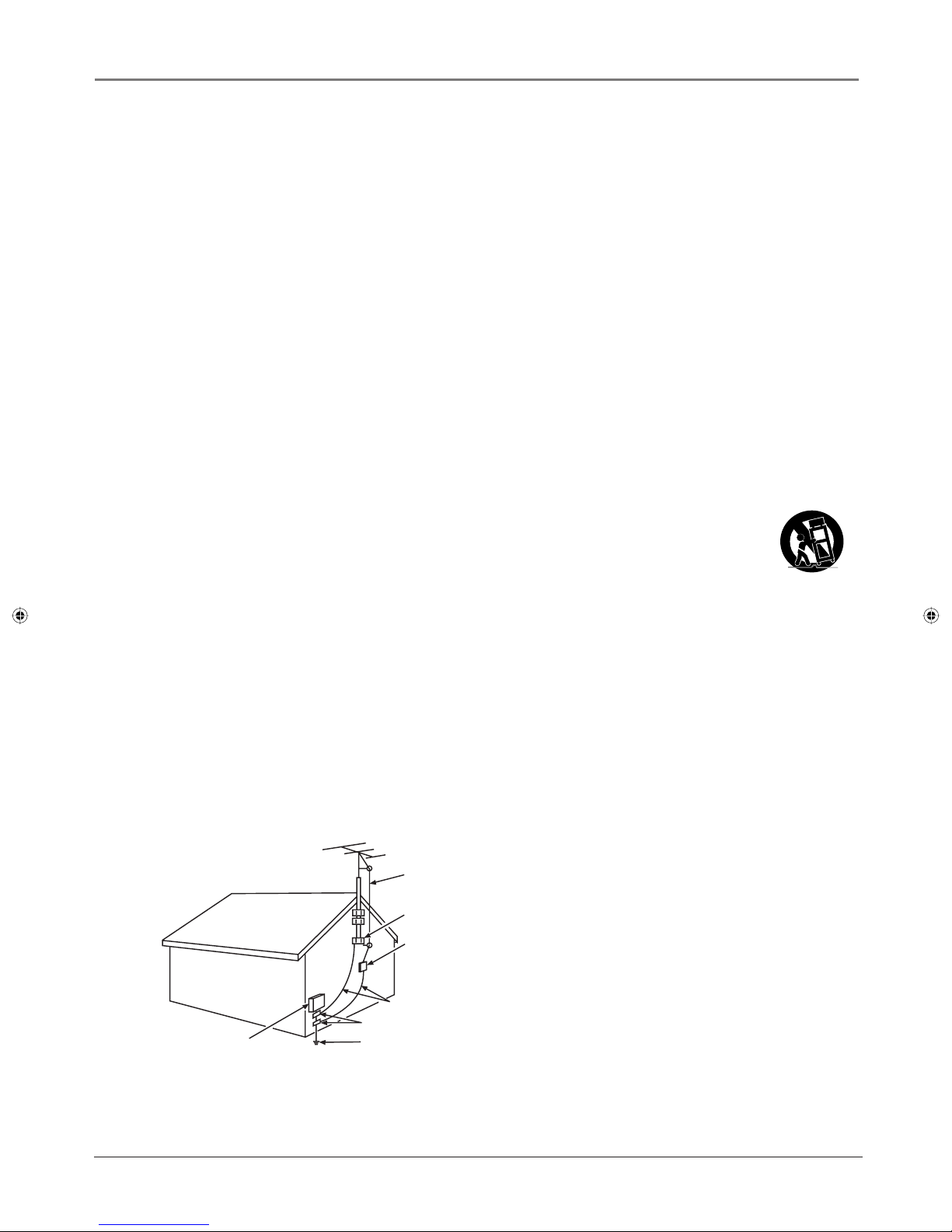

FIL D’ANTENNE
PRISE DE MASSE
CONDUCTEUR DE MISE À LA
TERRE (NEC, SECTION 810-21)
PRISE DE MASSE
SYSTÈME D’ÉLECTRODES DE MISE
À LA TERRE DU SERVICE D’ÉLECTRICITÉ
(NEC, ART. 250, PARTIE H)
ÉQUIPEMENT DU
SERVICE D’ÉLECTRICITÉ
DISPOSITIF DE
DÉCHARGE D’ANTENNE
(NEC, SECTION 810-20)
16734170F.indb 316734170F.indb 3 12/6/06 2:36:15 PM12/6/06 2:36:15 PM

Cette page est vide intentionnellement.
16734170F.indb 416734170F.indb 4 12/6/06 2:36:16 PM12/6/06 2:36:16 PM

5
Table des matières
Instructions importantes sur la sécurité....................... i
Chapitre 1 : Connexions et réglage
Points à prendre en considération avant
d’effectuer les connexions ........................................ 6
Prévenez les surtensions......................................... 6
Protégez vos appareils contre la surchauffe......... 6
Disposez les câbles correctement pour éviter
toute interférence audio..................................... 6
Utilisez un éclairage indirect ................................. 6
Vérifiez les pièces qui sont fournies ...................... 6
Fixation de la base du téléviseur................................. 7
Montage mural du téléviseur ...................................... 7
Obtention de l’image.................................................... 8
Obtention de canaux.............................................. 8
Choix de connexion ...................................................... 9
Connexion vidéo (de base) .................................. 10
Connexion de vidéo à composantes (avancée)... 10
Connexion HDMI .................................................. 12
Connexion VGA .................................................... 13
Branchement du téléviseur ........................................ 14
Insertion des piles dans la télécommande................ 14
Mise en marche du téléviseur.................................... 14
Utilisation de la télécommande pour
effectuer le réglage initial....................................... 14
Exécution du réglage initial ....................................... 15
Réglage de la langue d’affichage ....................... 15
Configuration de la source de signal .................. 15
Recherche complète de canaux ........................... 15
À quoi s’attendre ........................................................ 16
Visionnement du téléviseur ................................. 16
Changement de canal .......................................... 16
Explication des prises ................................................. 17
Mise en marche du téléviseur.................................... 18
Les touches de la télécommande............................... 19
Chapitre 2 : Utilisation des fonctions
du téléviseur
Bannière du canal ....................................................... 20
Contrôle parental et puce V....................................... 20
Classifications TV pour les États-Unis
et le Canada ....................................................... 20
Classifications TV pour les É-U ............................. 22
Restriction des classifications de films (puce V).... 23
Blocage des classifications canadiennes.............. 23
Blocage des émissions sans
classification/exemptées.................................... 23
Région de classification future ............................ 23
Chapitre 3 : Utilisation du système de
menus du téléviseur
Utilisation du système de menus............................... 24
Menu Réglage ............................................................. 24
Menu Image ................................................................ 25
Menu Audio................................................................. 26
Menu Options ............................................................. 27
Chapitre 4 : Autres informations
Foire aux questions (FAQ) .......................................... 29
Dépannage .................................................................. 30
Explications des classifications de la puce V............. 32
Système de classification de la puce V É-U.......... 32
Système de classification pour le
Canada anglais................................................... 32
Système de classification pour le
Canada français ................................................. 33
Garantie limitée .......................................................... 34
Entretien et nettoyage ............................................... 35
16734170F.indb 516734170F.indb 5 12/6/06 2:36:16 PM12/6/06 2:36:16 PM

Les illustrations contenues dans ce document sont à titre de représentation seulement.
6 Chapitre 1
Chapitre 1 : Connexions et réglage
Points à prendre en considération avant
d’effectuer les connexions
Prévenez les surtensions
• Connectez tous les composants avant de brancher leurs cordons d’alimentation dans la prise murale
ou dans la rampe d’alimentation. NE branchez JAMAIS le téléviseur dans une prise commandée par
un interrupteur mural.
• Éteignez le téléviseur et (ou) le(s) appareil(s) avant de connecter ou de déconnecter un câble.
• Assurez-vous que toutes les antennes et tous les câbles sont mis à la terre correctement. Référez-
vous aux Instructions importantes sur la sécurité, au début du Guide de l’utilisateur.
Protégez vos appareils contre la surchauffe
• Évitez de bloquer les trous de ventilation sur tous les appareils. Disposez les appareils de façon
que l’air puisse circuler librement.
• N’empilez pas les appareils.
• Si vous placez les appareils dans un meuble, assurez-vous que la ventilation est adéquate.
• Si un récepteur ou un amplificateur audio est connecté, placez-le au sommet du support afin que
la chaleur qui en émane n’affecte pas les autres appareils.
Disposez les câbles correctement pour éviter toute
interférence audio
• Insérez tous les câbles à fond dans les prises correspondantes.
• Si vous placez des composants au-dessus du téléviseur, placez les câbles sur les côtés du panneau
arrière du téléviseur plutôt que de les laisser pendre au centre.
• Si votre antenne utilise des câbles à deux fils 300 ohms, évitez de les enrouler. De plus, maintenez
les câbles à deux fils à l’écart des câbles audio/vidéo.
Utilisez un éclairage indirect
Ne placez pas le téléviseur dans une pièce où il est directement exposé à la lumière du soleil ou à un
éclairage. Utilisez un éclairage modéré ou indirect.
Vérifiez les pièces qui sont fournies
Vérifiez que les pièces suivantes ont été emballées avec votre produit.

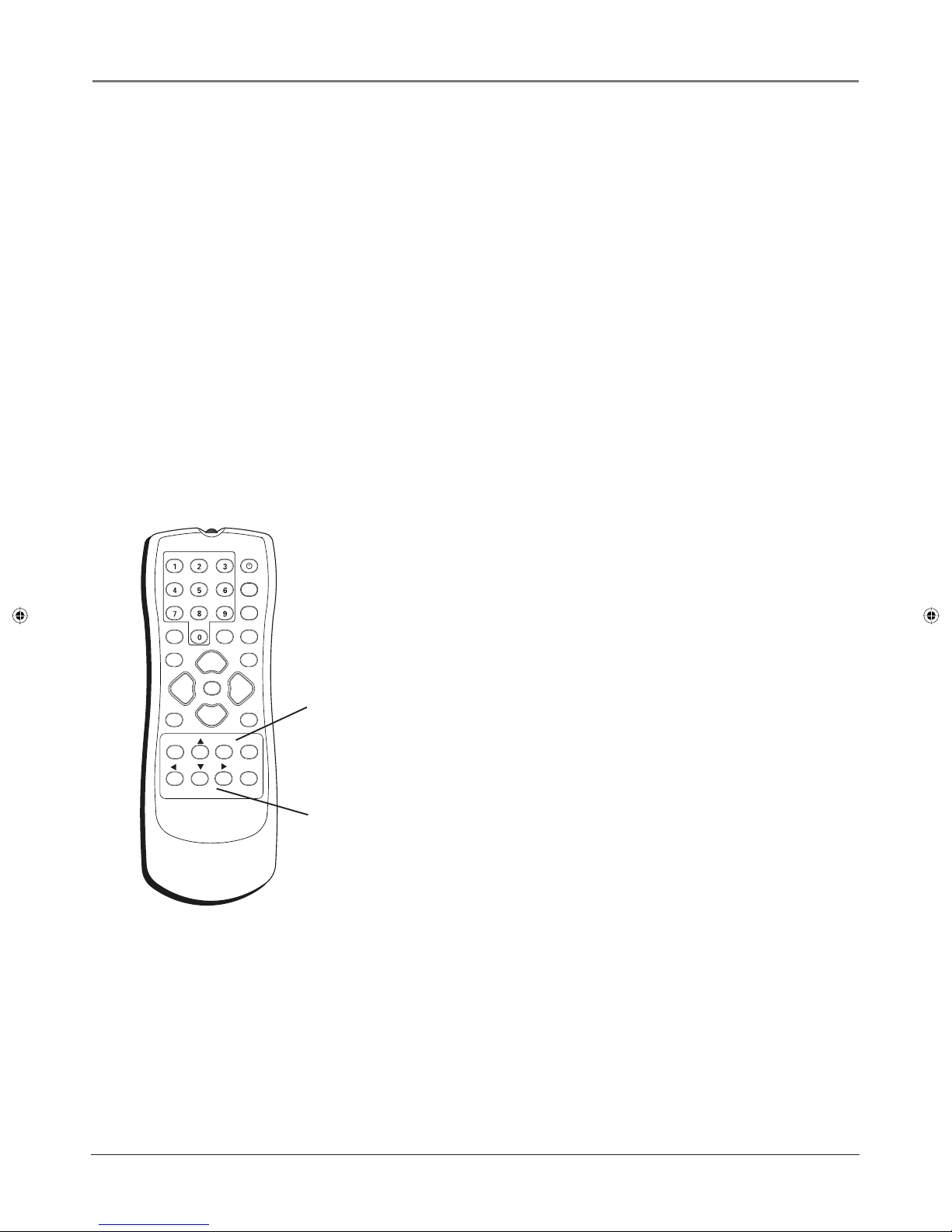

Télécommande
Pièce n° R130D1
2 piles AA
Cordon
d’alimentation
SOUND
ON•OFF
PRESETS
CC
INPUT SUB CH
WATCH TV FORMAT
VOL VOL
MUTE
GO BACK FAV
CLEAR
CH -
CH +
VOL- VOL +
MENU OK INFO
Nota : Si vous devez remplacer votre télécommande, appelez le 1 800 338-0376. Des frais
de livraison et de manutention, de même que les taxes de ventes applicables, seront ajoutés
lors de la commande. Ayez sous la main une carte VISA, MasterCard ou Discover.
Adaptateur de courant
(disponible seulement
pour le modèle L15D20)
Base du L15D20
Base du L19WD20
3 vis pour fixer la base
(seulement disponibles
pour le modèle L19WD20)
16734170F.indb 616734170F.indb 6 12/6/06 2:36:16 PM12/6/06 2:36:16 PM

Connexions et réglage
Chapitre 1 7
Montage mural du téléviseur
Attention : Le montage mural doit pouvoir supporter au moins
cinq fois le poids net du téléviseur, sans causer de dommages.
Pour installer le téléviseur sur un mur, vous devez acheter le montage
mural VESA. Achetez un VESA 100 x 100, M4 x 10 mm (100 x 100 signifie
que les mesures pour l’installation sont de 100 mm sur l’horizontale et
de 100 mm sur la verticale; M4 x 10 mm est le type de vis).
1. Si la base est fixée, vous devez l’enlever avant de fixer le montage
mural.
A. Placez le téléviseur avec son écran vers le bas, sur une surface
douce, mais suffisamment solide pour soutenir le téléviseur.
B. Pour le modèle L15D20, enfoncez l’onglet à l’arrière de la base
pour l’enlever du téléviseur.
Pour le modèle L19WD20, enlevez les trois vis de la partie
inférieure de la base. Pressez ensuite les deux onglets de la
partie inférieure de la base pour l’enlever du téléviseur.
C. Utilisez un tournevis pour dévisser les vis des trous, comme
l’indique l’illustration de gauche. Le modèle L15D20 comporte
trois vis; le modèle L19WD20 comporte quatre vis.
Enlever les vis qui fixent la base du téléviseur.
Trous pour le montage mural
Fixation de la base du téléviseur
Votre téléviseur est expédié avec sa base détachée pour que vous puissiez
choisir de le monter sur sa base ou sur un mur (montage mural vendu
séparément). Si vous voulez monter votre téléviseur sur un mur, ne fixez
pas la base, suivez plutôt les instructions Montage du téléviseur sur un
mur ci dessous.
1. Repérez la base. Pour le modèle L19WD20, repérez aussi les trois vis.
2. Pour le modèle L15D20, prenez le téléviseur et alignez-le de manière
à faire correspondre l’onglet de verrouillage sur la base avec
l’ouverture pour onglet à l’arrière du téléviseur.
Pour le modèle L19WD20, les trous de vis sous le téléviseur
correspondent aux trous de vis dans la base.
Poussez vers le bas, par le dessus du téléviseur, jusqu’à ce qu’il
s’enclenche dans la base.
3. Pour le modèle L19WD20, vissez les trois vis sur la partie inférieure
de la base comme l’indique l’illustration de gauche.
Partie inférieure de la
base du modèle L19WD20
Modèle L19WD20Modèle L15D20
2. Assurez-vous que tous les câbles sont déjà connectés au téléviseur.
3. Attachez le montage mural au téléviseur en utilisant les quatre trous
sur le panneau arrière du téléviseur, comme l’indique l’illustration
de gauche.
4. Suivez les directives incluses avec la plaque murale pour monter
le téléviseur sur le mur.
Onglet du
modèle L15D20
Onglets du
modèle L19WD20
16734170F.indb 716734170F.indb 7 12/6/06 2:36:19 PM12/6/06 2:36:19 PM

Connexions et réglage
8 Chapitre 1
Câble coaxial
Antenne extérieure
ou intérieure
ou

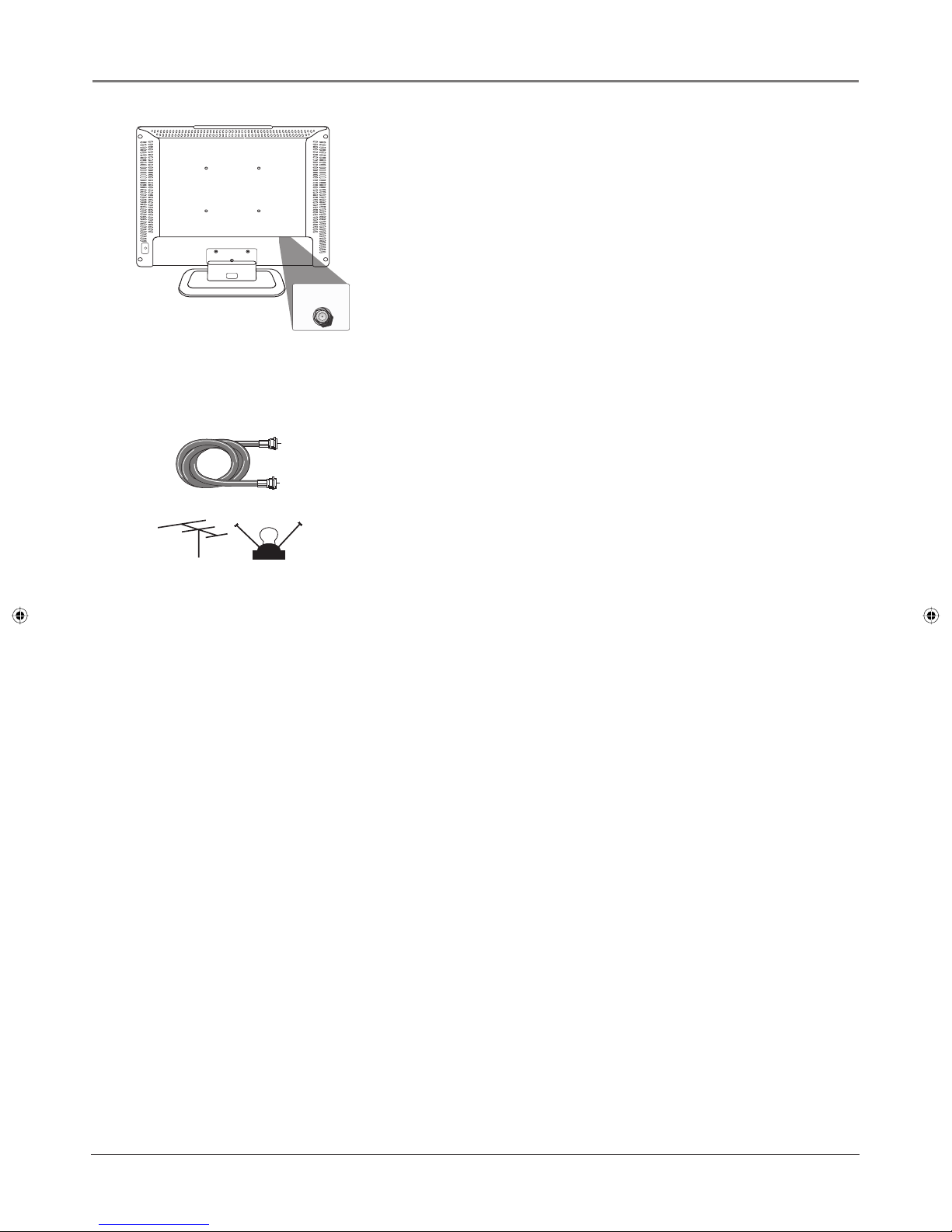

Obtention de l’image
La première étape de l’installation de votre téléviseur est l’obtention de
l’image, autrement dit, du signal. Le panneau arrière du téléviseur vous
permet de recevoir des canaux analogiques et (ou) numériques en
utilisant la prise ANTENNA/CABLE INPUT.
ANTENNA/
CABLE INPUT
(DIGITAL AND ANALOG)
Obtention de canaux
Ce dont vous avez besoin
• Antenne (« oreilles de lapin ») ou antenne externe avec câble coaxial
OU
• Câble coaxial avec service de câble
A. Possédez-vous une antenne à l’intérieur ou à l’extérieur de votre
maison? Sinon, passez à l’étape B. Si oui, branchez l’antenne ou
le câble coaxial de la prise murale dans la prise ANTENNA/CABLE
INPUT pour recevoir les canaux analogiques et numériques gratuits
de votre localité.
B. Avez-vous le câble? Sinon, passez à l’étape C. Si oui, branchez le
câble coaxial de la prise murale dans ANTENNA/CABLE INPUT
pour recevoir les canaux du câble.
C. Possédez-vous un récepteur? Si oui, vous devez appeler votre
câblodistributeur ou fournisseur de services satellite. Ils pourraient
utiliser des câbles spéciaux qui vous permettent de visionner des
canaux numériques.
Ce que vous devez savoir
• Visitez le site www.antennaweb.org pour vous aider à choisir le type
d’antenne à utiliser pour recevoir les canaux numériques disponibles
dans votre localité. Lorsque vous entrez les paramètres de la localité
où vous résidez, ce programme de correspondance géographique
vous indique les stations analogiques et numériques disponibles
dans votre région si vous utilisez un certain type d’antenne.
• À mesure que vous changez les canaux, regardez dans le coin
supérieur droit de l’écran pour voir le type de canal que vous
syntonisez. Les canaux numériques affichent un D comme faisant
partie du canal, comme D Ca 29.1, alors que les canaux analogiques
affichent un Acomme faisant partie du canal, comme A Ca 9. Voyez
la page 16 pour obtenir des renseignements supplémentaires sur
les canaux.
16734170F.indb 816734170F.indb 8 12/6/06 2:36:21 PM12/6/06 2:36:21 PM

Connexions et réglage
Chapitre 1 9
Prises utilisées Câbles requis Consulter...
Audio/vidéo pages 10-11
page 12
HDMI™
Vidéo
Audio L et R
HDMI
HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques de commerce ou des marques de
commerce déposées du HDMI Licensing LLC.

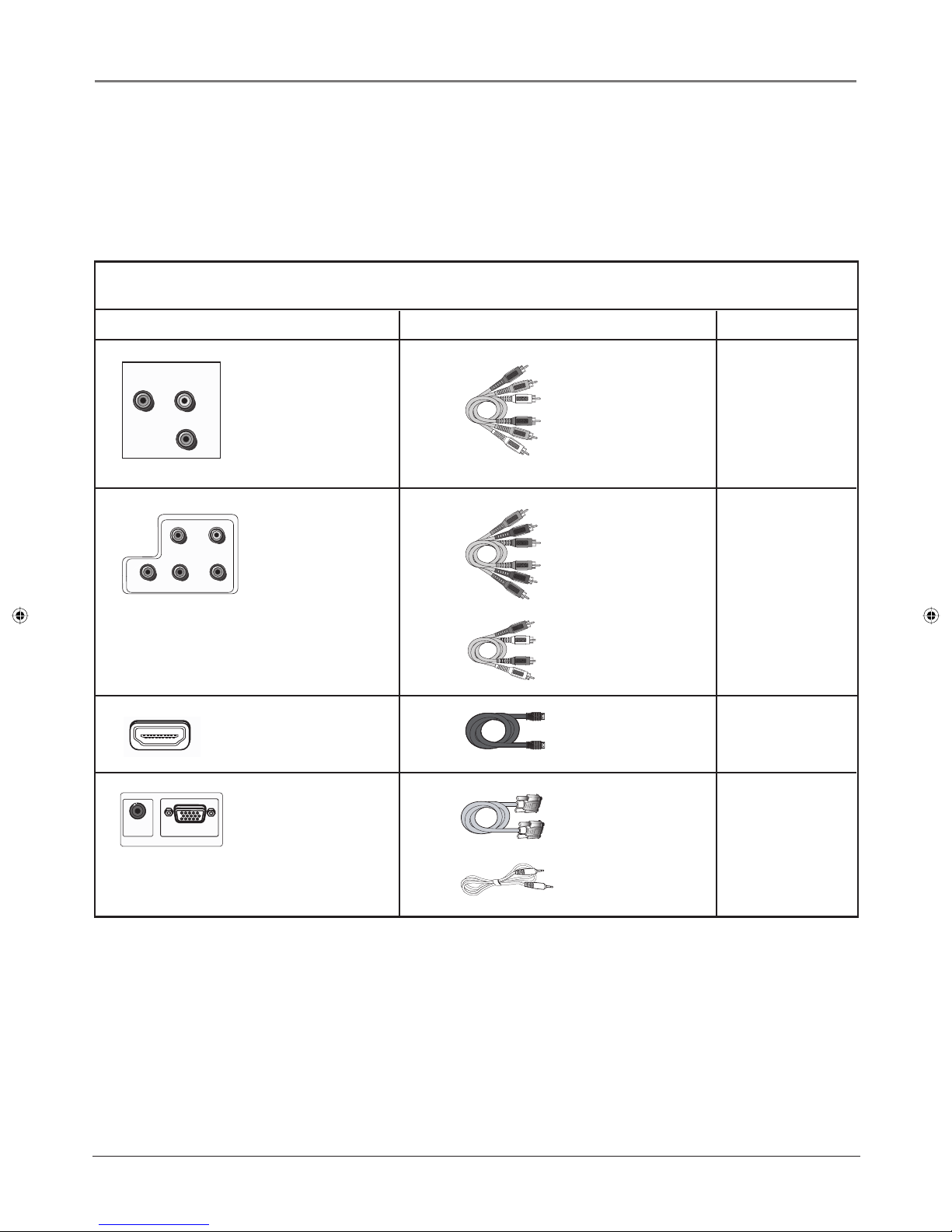

Choix de connexion
Nota pour les clients des États-Unis : Si vous préférez, nous pouvons vous fournir le nom d’un représentant de service
autorisé qui, moyennant des frais, se rendra chez vous pour installer votre système de divertissement électronique
et pour vous montrer à l’utiliser. Pour obtenir des détails sur ce service, appelez le 1-888-206-3359.
Pour obtenir de l’assistance supplémentaire pour votre produit RCA, veuillez visiter le site www.rca.com/customersupport.
R
AUDIO
VIDEO L
COMPOSITE VIDEO INPUT
AUDIO
INPUT VGA INPUT
PC INPUT
VGA
Audio
page 13
Audio
VGA
Vous pouvez brancher votre téléviseur de plusieurs façons. Veuillez utiliser le tableau suivant pour déterminer le type
de connexion qui vous convient le mieux. Reportez-vous à la page indiquée et connectez votre téléviseur.
R
AUDIO
Y
Pb
L
COMPONENT VIDEO INPUT
(1080i/720p/480p/480i)
Pr
Y Pb Pr
Audio L et R
Audio
Vidéo à
composantes pages 10-11
16734170F.indb 916734170F.indb 9 12/6/06 2:36:22 PM12/6/06 2:36:22 PM

Connexions et réglage
10 Chapitre 1
COMPONENT VIDEO
YPb Pr
VIDEO
INPUT LR
AUDIO
VIDEO
OUTPUT S-VIDEO S-VIDEO
LR
AUDIO
LR
AUDIO
R
AUDIO
VIDEO L
COMPOSITE VIDEO INPUT

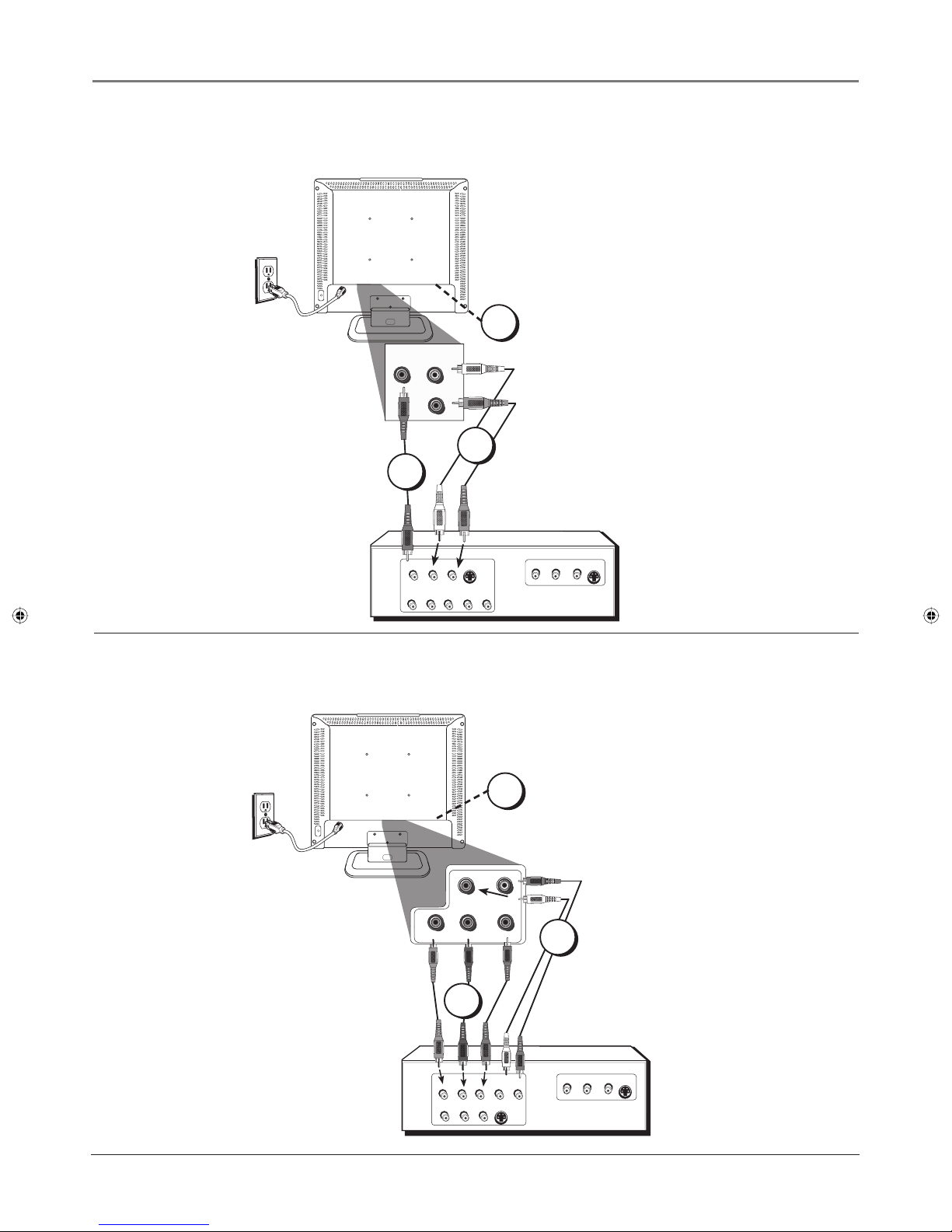

Connexion vidéo (de base)
Voici un exemple de connexion à l’aide d’une prise vidéo. Voyez le haut de la page 11 pour obtenir
des instructions spécifiques.
1N’oubliez pas : Si nécessaire,
connectez l’antenne ou le câble
pour obtenir une image. Voyez
les instructions à la page 8.
COMPONENT VIDEO
YPbPr
VIDEO
INPUT LR
AUDIO
VIDEO
OUTPUT
S-VIDEO
S-VIDEO
LR
AUDIO
LR
AUDIO
R
AUDIO
Y
Pb
L
COMPONENT VIDEO INPUT
(1080i/720p/480p/480i)
Pr
Connexion de vidéo à composantes (avancée)
Voici un exemple de connexion à l’aide d’une prise vidéo à composantes. Voyez le milieu de la
page 11 pour obtenir des instructions spécifiques.
2
3
2
3
1N’oubliez pas : Si nécessaire,
connectez l’antenne ou le câble
pour obtenir une image. Voyez
les instructions à la page 8.
16734170F.indb 1016734170F.indb 10 12/6/06 2:36:25 PM12/6/06 2:36:25 PM
