RCS BAN-120 User manual

OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG
BAN-120/240
NATURAL COOLING AMPLIFIER
- ENGLISH
- DEUTSCH
120 W
240 W
fanless-cooling

2
SAFETY INSTRUCTIONS BAN-120/240
Electromagnetic compatibility and low-voltage guidelines: RCS leaves all devices and products, which are subject to the CE guidelines by certified test laboratories test.
By the fact it is guaranteed that you may sell our devices in Germany and in the European Union domestic market without additional checks.
Elektromagnetische Verträglichkeit und Niederspannungsrichtlinien: RCS läßt alle Geräte und Produkte, die den CE-Richtlinien unterliegen durch zertifizierte Prüflabors
testen. Dadurch ist sichergestellt, dass Sie unsere Geräte in Deutschland und im EU-Binnenmarkt ohne zusätzliche Prüfungen verkaufen dürfen.
AUSPACKEN UND KONTROLLE DES PRODUKTS
Bitte überprüfen Sie das Gerät sofort auf evtl. Transportschä-
den. Jedes RCS Produkt wird vor dem Verpacken sorgfältig
überprüft und in einem speziell dafür vorgesehenen Karton
geliefert.
Alle Transportschäden müssen sofort bei der Transport-
firma reklamiert werden!
Rücksendung: Wenn es nötig sein sollte ein defektes Gerät
zurückzusenden, nehmen Sie bitte Kontakt mit Ihrem Händ-
ler auf. Bitte versenden sie alle Rücksendungen in der Origi-
nalverpackung.
INSPECTION AND INVENTORY OF THE PRODUCT
Check unit carefully for damage which may have occurred
during transport. Each RCS product is carefully inspected
at the factory and packed in a special carton for safe
transport.
Notify the freight carrier immediately if you observe any
damage to the shipping carton or product!
Return: Repack the unit in the carton and await inspection
by the carrier’s claim agent. Notify your dealer of the pending
freight claim. Returning your unit for service or repairs.
Should your unit require service, contact your dealer.
WICHTIGE SICHERHEITSHINWEISE
Bitte lesen Sie die Sicherheitsanweisungen, bevor Sie
das Gerät in Betrieb nehmen.
1. Installation nach folgenden Richtlinien:
• StellenSiedasGerätimmeraufeineebeneundstabile
Unterfläche.
• WählenSieeinetrockeneUmgebungundvermeidenSie
Aufstellungsorte mit geringer Luftzufuhr.
• VermeidenSiediedirekteNähezuHeizungenundande-
ren Hitzequellen.
• Bei Einbau in einen 19“ Gestellschrank ordnen Sie die
Geräte so an, daß eine ausreichende Belüftung gewähr-
leistet wird.
2. Bitte beachten Sie folgendes, wenn Sie das Gerät
anschließen:
• UmBedienfehlerzuvermeiden,lesenSiebittezuerstdie
Anleitung sorgfältig.
• ÖffnenSieniemalsdasGehäuse,ohnevorherdenNetz-
stecker zu ziehen.
• SchließenSiedasGerätnuran230VNetzspannung.
SAFETY INSTRUCTION
Please read all safety instructions before operating the
Device.
1. Installation according to the following guidelines:
• Installthedevicealwaysonaflatandevensurface.
• The device should not be exposed to damp or wet
surroundings. Please keep away from water.
• Pleaseavoidusingthedevicenearheatsources,suchas
radiators or other devices which produce heat.
• Toinstallthedeviceina19”rackpleasenotethattheap-
pliance should be situated, that the location or position
does not interfere with an adequate ventilation.
2. Keep in mind the following when connecting the
device:
• Connect the amplifier after reading the manuals.
• Topreventelectricshock,donotopentopcover.
• Connectonlyto230V
CAUTION / ACHTUNG
Caution: to reduCe the risk of eleCtriC shoCk do not remove
Cover (or BaCk) no user-serviCeaBle parts inside refer ser-
viCiing to qualified personnel.
aChtung: Zur vermeidung von stromsChlägen gehäuseaB-
deCkung oder rüCkseite niCht entfernen. keine vom Benut-
Zer Wartenden teile im inneren. Wartung nur durCh qualifi-
Ziertem personal.

3
BAN-120/240 CONTENTS
BAN-120/240
GENERAL REFERENCES / Allgemeine HinWeiSe.......................................... 2
BAN-120/240 FRONT PANEL / FrontAnSiCHt ......................................... 4
BAN-120/240 REAR VIEW / rÜCKAnSiCHt............................................. 5
FD-20 PILOTTONE-MODULE / Pilotton-moDUl ................................ 6
FM-30 ERROR MONITORING MODULE / FeHler melDe-moDUl .................. 7
BAN-120/240 CONNECTING THE AMPLIFIER / VerStÄrKer AnSCHlieSSen ............. 8
BAN-120/240 OPERATION / inBetrieBnAHme ........................................11
BAN-120/240 SPECIFICATIONS / teCHniSCHe DAten .................................11
CONTENTS / INHALT

4
OPERATING ELEMENTS / CONNECTIONS BAN-120/240

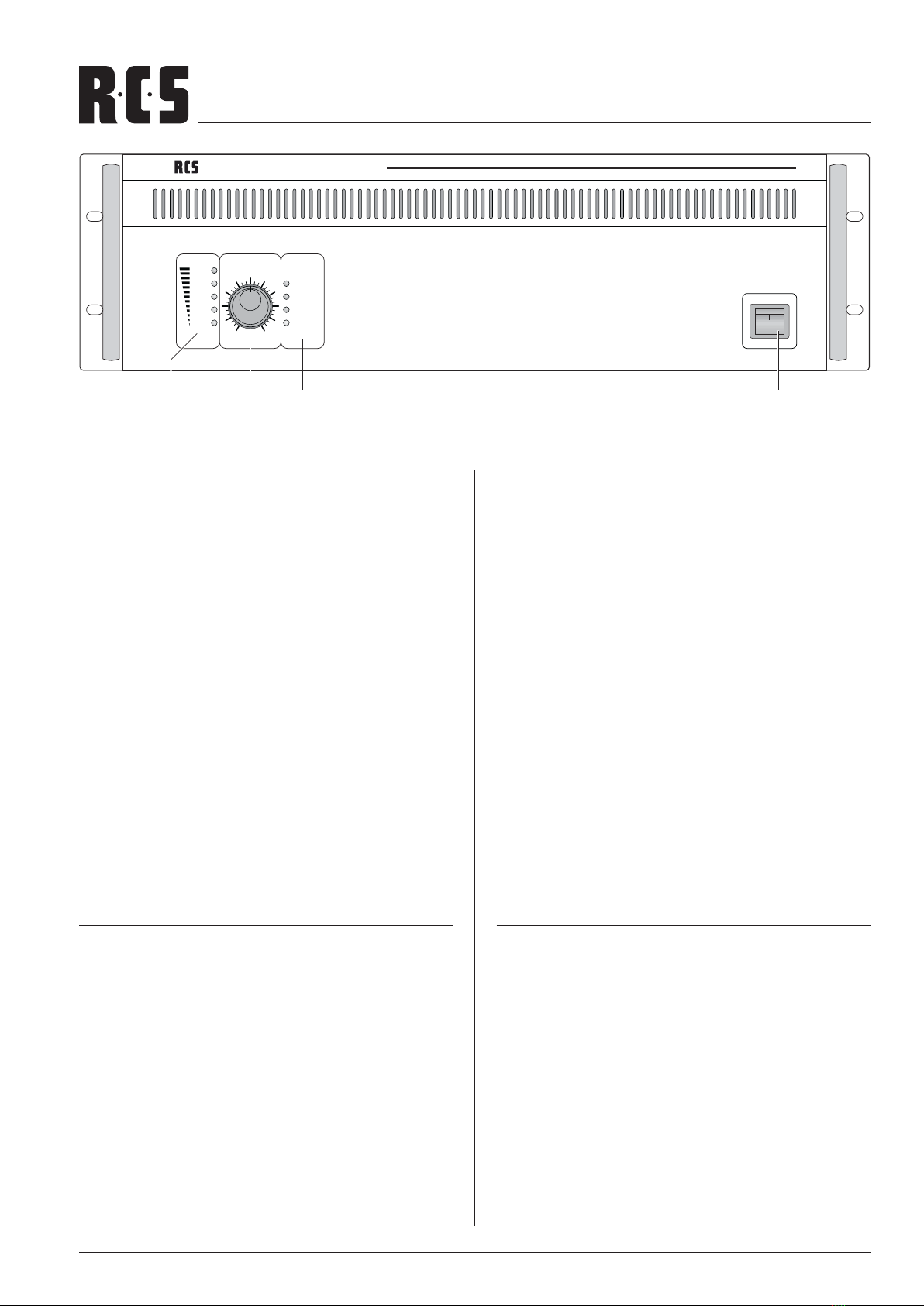

FRONT PANEL
1. Level indication for the power amplifier in case of over-
load, the red LED CLIP will light up
2. Volume control for the signal at the input PGM INPUT
(11)
3. Status LEDs
FAULT will light up if a fault has occurred in the amplifier
PROTECT will light up if the amplifier is overheated or a
fault has occurred in the amplifier
PRIORITY will light up if the amplifier is switched over to
thePRIORITYINPUT(16)viatheterminalPRICTL(14)
POWER power LED
4. POWER switch
Note: If a 24 V voltage from an emergency power supply
unitisappliedtotheterminalDCPOWER(6),itwillnotbe
possible to switch off the amplifier.
FRONTANSICHT
1. Pegelanzeige für die Endstufe bei Übersteuerung leuchtet
die rote LED CLIP
2. Lautstärkeregler für das Signal am Eingang PGM INPUT
(11)
3. Status-LEDs
FAULT leuchtet, wenn ein Fehler im Verstärker aufgetreten
ist
PROTECT leuchtet, wenn der Verstärker überhitzt oder
ein Fehler im Verstärker aufgetreten ist
PRIORITY leuchtet, wenn der Verstärker über den An-
schlussPRICTL(14)aufdenEingangPRIORITYINPUT
(16)umgeschaltetist
POWER Betriebsanzeige
4. Ein-/Ausschalter POWER
Hinweis: Liegt eine 24-V-Spannung von einer Notstrom-
einheitamAnschlussDCPOWER(6)an,lässtsichder
Verstärker nicht ausschalten.
RüCKANSICHT
Hinweis: Alle grünen Anschlussleisten lassen sich zu besseren
Handhabung beim Festschrauben der Anschlussleitungen von
ihren Steckverbindungen abziehen.
5. NetzbuchsezumAnschlussaneineSteckdose(230V/50Hz)
über das beiliegende Netzkabel
6. Anschlüsse DC POWER für eine 24-V-Notstromeinheit
7. Abdeckblech, wird beim Einsetzen des Fehlerüberwa-
chungsmodulsFM-30entfernt
8. Die Relaiskontakte schalten um, wenn der Verstärker über
denAnschlussPRICTL(14)aufdenEingangPRIORITY
INPUT(16)umgeschaltetwird
9. Lautsprecheranschlüsse
10. Abdeckblech, wird beim Einsetzen des Fehlerüberwa-
chungsmodulsFD-20entfernt

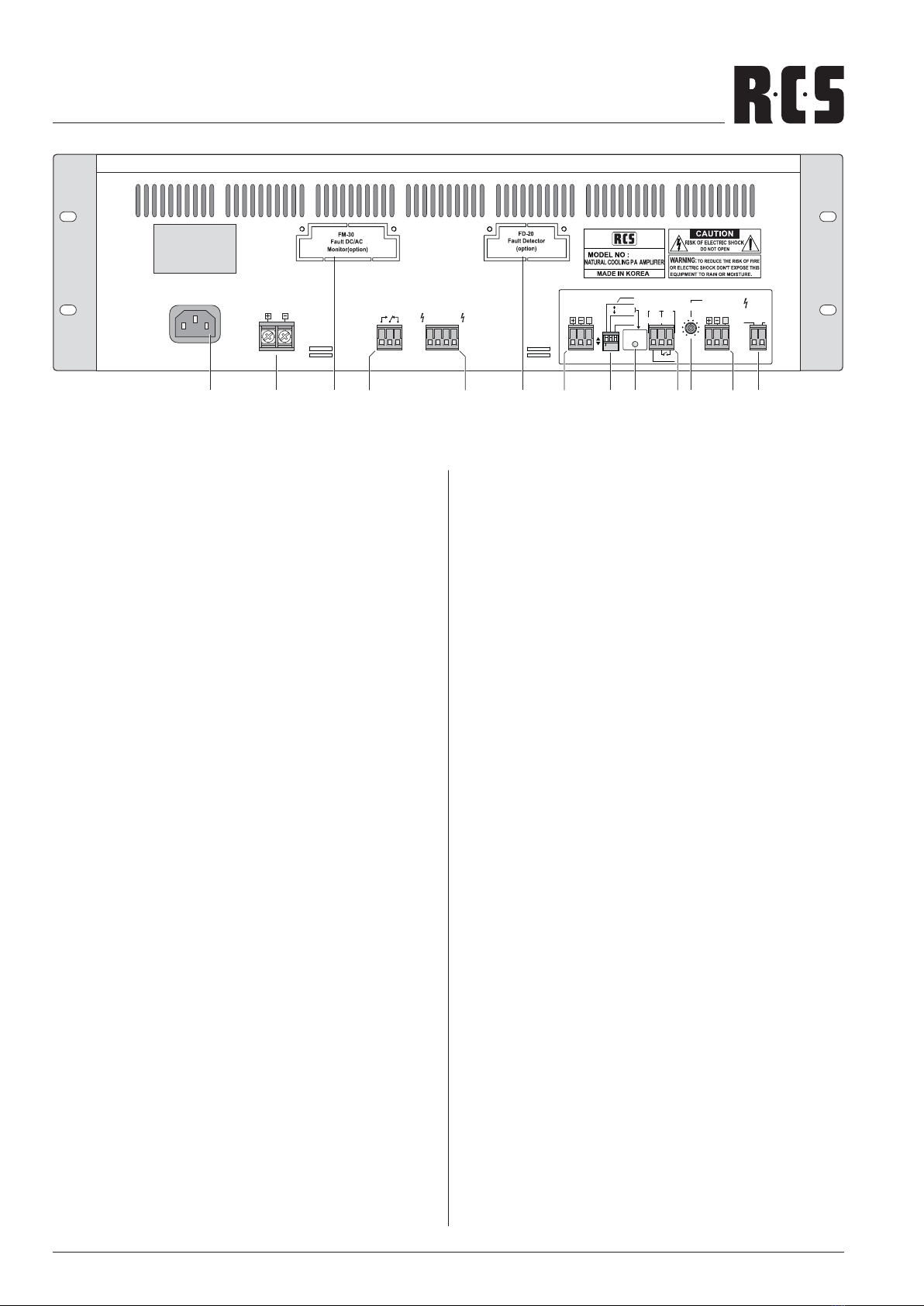

REAR PANEL
Note: To facilitate handling when screwing on the connection
cables, all green terminal strips can be disconnected from
their plug-in connections.
5. Mainsjackforconnectiontoasocket(230V/50Hz)viathe
mains cable supplied
6. Terminals DC POWER for a 24 V emergency power supply
7. Cover plate, to be removed when inserting the fault de-
tectionmoduleFM-30
8. The relay contacts will switch over if the amplifier is swit-
chedovertothePRIORITYINPUT(16)viatheterminal
PRICTL(14)
9. Speaker terminals
10. Cover plate, to be removed when inserting the fault de-
tectionmoduleFD-20
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT OUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT OUTPRI
CTL
GND+24V
AMP 1
G
PRIORITY
INPUT
G
PRIORITY
INPUT
AMP 2
PGM
INPUT
PRIORITY
INPUT
. . . . . . .
max.
240WRMS
PRIORITY
CONTROL
123 4
OUTPUT LEVEL LEVEL STATUS
FA ULT
PROTECT
PRIORITY
POWER
010
CLIP
0
-3
-8
-13
BAN-120 NATURAL COOLING P.A. AMPLIFIER
POWER
G
230 V~/50 Hz DC POWER
24 V4/10A
PRIORITY
RELAY
CONTACT
MAX 3A
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
COM
5.2
20.8
83.3
PGM
INPUT
0dBu (0.775V)
60 kΩ BAL
OFF
ON
400 Hz
FD-20
NORMAL
PILOT TONE
ON:NORMAL
OFF: FAULT
MAX 0.5A
G
0dBu (0.775 V)
60 kΩ BAL
PRIORITY
INPUT
LEVEL
SLAV E
INPUT
100V 0
010
OUTPRI
CTL
GND+24V
5678 91011121314151617
Fault Detector
COM HOT
Line In
Test
RMS 2Vac
Sensitivity
maxmin
OSC Level
FD-20
18 19 20 21 22 23
SW1
ON OFF
CN601
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT
G
PRIORITY
INPUT OUTPRI
CTL
GND+24V
AMP 1
G
PRIORITY
INPUT
G
PRIORITY
INPUT
G
PRIORITY
INPUT
AMP 2
AMP 3
AMP 4
PGM
INPUT
PRIORITY
INPUT
. . . . . . .
max.
480WRMS
PRIORITY
CONTROL
AC DC FAN
FM-30 FAULT MONITOR MODULE
24 25

5
BAN-120/240 OPERATING ELEMENTS / CONNECTIONS
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT OUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT OUTPRI
CTL
GND+24V
AMP 1
G
PRIORITY
INPUT
G
PRIORITY
INPUT
AMP 2
PGM
INPUT
PRIORITY
INPUT
. . . . . . .
max.
240WRMS
PRIORITY
CONTROL
123 4
OUTPUT LEVEL LEVEL STATUS
FA ULT
PROTECT
PRIORITY
POWER
010
CLIP
0
-3
-8
-13
BAN-120 NATURAL COOLING P.A. AMPLIFIER
POWER
G
230 V~/50 Hz DC POWER
24 V4/10A
PRIORITY
RELAY
CONTACT
MAX 3A
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
COM
5.2
20.8
83.3
PGM
INPUT
0dBu (0.775V)
60 kΩ BAL
OFF
ON
400 Hz
FD-20
NORMAL
PILOT TONE
ON:NORMAL
OFF: FAULT
MAX 0.5A
G
0dBu (0.775 V)
60 kΩ BAL
PRIORITY
INPUT
LEVEL
SLAV E
INPUT
100V 0
010
OUTPRI
CTL
GND+24V
5678 91011121314151617
Fault Detector
COM HOT
Line In
Test
RMS 2Vac
Sensitivity
maxmin
OSC Level
FD-20
18 19 20 21 22 23
SW1
ON OFF
CN601
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT
G
PRIORITY
INPUT OUTPRI
CTL
GND+24V
AMP 1
G
PRIORITY
INPUT
G
PRIORITY
INPUT
G
PRIORITY
INPUT
AMP 2
AMP 3
AMP 4
PGM
INPUT
PRIORITY
INPUT
. . . . . . .
max.
480WRMS
PRIORITY
CONTROL
AC DC FAN
FM-30 FAULT MONITOR MODULE
24 25
11. Symmetrischer Line-Signaleingang für normale Durchsa-
gen und Hintergrundmusik Empfindlichkeit für Vollaus-
steuerung0,775V(0dBu)
12. DIP-Schalter
 Nr.1zumEin-undAusschaltendes400-Hz-Hochpasses
(senkt zur besseren Sprachverständlichkeit die Bäs-
seab)
 Nr.2untere Position ON (Werkseinstellung), wenn das
Fehlerüberwachungsmodul FD-20 (Zubehör) nicht
eingebaut ist obere Position OFF, wenn das Modul
eingebaut ist
 Nr.3zum Ein- und Ausschalten des 20-kHz-Testtons,
wenndasModulFD-20eingebautist
13. Kontroll-LED: leuchtet, wenn der Verstärker ordnungsge-
mäß arbeitet
14. Anschlüsse OUT für den 24-V-Ausgang (Spannung liegt
bei eingeschaltetem Verstärker immer an; belastbar mit
0,5A)undAnschlüssePRICTLfüreinenVorrangschalter:
bei geschlossenem Vorrangschalter schaltet der Verstärker
vomEingangPGMINPUT(11)aufdenEingangPRIORITY
INPUT(16)um
15. Lautstärkeregler für das Signal am Eingang PRIORITY
INPUT(16)
16. Symmetrischer Line-Signaleingang für wichtige Durchsa-
gen–sieheauchPositionen14und15;Empfindlichkeit
fürVollaussteuerung0,775V(0dBu)
17. Alternativer Eingang SLAVE INPUT zum Anschluss an eine
100-V-Lautsprecherleitung
11. Balanced line signal input for ordinary announcements
and background music; sensitivity for rated output power
0.775V(0dBu)
12. DIP switches
 No.1to activate/deactivate the 400Hz highpass filter
(will attenuate the bass frequencies to improve the
speechintelligibility)
 No.2lowerpositionON(factorysetting)ifthefaultdetec-
tionmoduleFD-20(accessory)isnotinstalledupper
position OFF if the module is installed
 No.3to activate/deactivate the 20kHz test tone if the
moduleFD-20isinstalled
13. Indicating LED; will light up if the amplifier operates cor-
rectly
14. Terminals OUT for the 24 V output (voltage is always
applied when the amplifier is switched on; current rating
0.5A)andterminalsPRICTLforapriorityswitch:ifthe
priority switch is closed, the amplifier will switch over from
thePGMINPUT(11)tothePRIORITYINPUT(16)
15. Volume control for the signal at the PRIORITY INPUT
(16)
16. Balanced line signal input for important announcements.
alsoseeitems14and15;sensitivityforratedoutputpower
0.775V(0dBu)
17. AlternativeSLAVEINPUTforconnectiontoa100Vspeaker
cable

6
PILOTTONE-MODULE FD-20
PILOTTONE-MODULE (FD-20)
The Pilottone module is available as an ac-
cessory and is not supplied with the am-
plifier. It is inserted instead of the cover
plate G.
The fault detection mudule of power amplifier checks ope-
rating conditions of amplifier and disconnection of speaker
wiringbygivingoutthesinewaveof20kHzatanouputlevel
of2Vrms(at70or100Vline).
Terminals for connection of signal devices:
18. Relay output to connect a signal device
19.Terminals COM and HOT; connect to the terminals
SPEAKER OUTPUT (9): HOT to 100 V and COM to
COM
20. Measuring points to adjust the response sensitivity
21. Controlforthe20kHztesttonelevel22Controlforthe
response sensitivity
FD-20 INSTALLATION STEPS
1. UnplugthepowercablefromaACoutlet.
2. Remove the rear mounted black panel, and mount the
FD-20intheresultant hole usingscrewssuppliedwith
the module.
3. Set„ON“positionMS1ontheFD-20moduleaftercon-
nectionofCN601ontheFD-20.
4. SettheFD-20switchbesidetheprogramentryofposi-
tion„FD-20“.
5. Connect„COM“ofAMPoutputterminaland100Vtermi-
naltothe„COM“and„HOT“.
6. Connect relay contact of FD-20 to the input terminal
of relay contact of FS-381. (FAULT STAND-BY AMP
SWITCH)
CALIBRATING FD-20 ON POWER AMPLIFIERS
Ensure amplifier to be adjusted in not being used, I.e. Un-
plug the PGM and PRIORITY input screw terminals.
1. Set Digital Portable Multimeter to measure AC voltage
andconnectacrosspoweramplifierCOMand70V/100V
terminals. Confirm output of power amplifiers is 2VAC
rms at 20 kHz. Adjust „OSC LEVEL“ potentiometer
(VR602),ifnecessary.
2. Set Digital Portable Multimeter to measure AC voltage
andconnect„TEST“connector.Confirmreadingof2VAC
rmsat20kHz.Adjust„Sensitivity“potetiometer(VR601),
if necessary. Insert PGM and PRIORITY inputt screw ter-
minals if removed.
PILOTTON-MODULE (FD-20)
DasPilottoneistalsZubehörerhältlichund
gehört nicht zum Lieferumfang des Verstär-
kers. Es wird anstelle des Abdeckbleches
eingesetzt G.
Das Überwachungsmodul überprüft die Funktion des Ver-
stärkers und das Fehlen der Lautsprecherleitung, indem es
ein20kHzSinussignalmiteinerSpannungvon2V(bei70or
100VLinie)ausgibt.
Anschlüsse zum Anschluss von Signalgebern:
18. Relaisausgang zum Anschluss eines Signalgebers
19. Anschlüsse COM und HOT; mit den Anschlüssen SPEA-
KEROUTPUT(9)verbinden:HOTan100VundCOMan
COM
20. Messpunkte zum Einstellen der Ansprechempfindlichkeit
21.Reglerfürden20-kHz-Testtonpegel22ReglerfürdieAn-
sprechempfindlichkeit
FM-20 INSTALLATIONS SCHRITTE
1. TrennenSiedasGerätvomNetz.
2. Entfernen Sie die Blende auf der Rückseite und befesti-
genSiedasFD-20ModulmitdenbeigefügtenSchrau-
ben.
3. SetzenSiedenJumperSW1aufONundverbindendas
angehängte Kabel von der Leerblende mit dem Steck-
platzCN601.
4. SetzenSiedenFD-20-SchalternebendemProgrammein-
gangaufdie„FD-20“-Position.
5. VerbindenSieden„LineIn“KontaktamFD-20mitdem
100VAusgangderjeweiligenEndstufe.
6. Verbinden Sie den Störmeldeausgang des FD-20 mit
demStörmeldeeingangdesFS-381.(Havarieumschalter)
KALIBRIERUNG DES FD-20 MODULS
Stellen Sie sicher dass die Endstufe in Ordnung ist und kei-
ne Signale anliegen. Stecken sie sicherheitshalber die Pro-
gramm- und Priritätseingänge ab.
1. SellenSieIhrDigitalmultimeteraufACundschließenSie
esparallelaufdie100V-LeitungderEndstufe.
 JustierenSiemitdem„OSCLEVEL“Potentiometer(VR
602)dieSpannungauf2VACRMSbei20kHz.
2. SchließenSienundas Multimeter anden„TEST“-Aus-
gangdesFD-20Modulsundjustierensiegegebennen-
falls die Spannung an dem „Sensitivity“ Potentiometer
auf 2 VAC RMS. Als letzten Schritt schließen Sie die Ein-
gangssignale wieder an die Endstufe.
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT OUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT OUTPRI
CTL
GND+24V
AMP 1
G
PRIORITY
INPUT
G
PRIORITY
INPUT
AMP 2
PGM
INPUT
PRIORITY
INPUT
. . . . . . .
max.
240WRMS
PRIORITY
CONTROL
123 4
OUTPUT LEVEL LEVEL STATUS
FA ULT
PROTECT
PRIORITY
POWER
010
CLIP
0
-3
-8
-13
BAN-120 NATURAL COOLING P.A. AMPLIFIER
POWER
G
230 V~/50 Hz DC POWER
24 V4/10A
PRIORITY
RELAY
CONTACT
MAX 3A
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
COM
5.2
20.8
83.3
PGM
INPUT
0dBu (0.775V)
60 kΩ BAL
OFF
ON
400 Hz
FD-20
NORMAL
PILOT TONE
ON:NORMAL
OFF: FAULT
MAX 0.5A
G
0dBu (0.775 V)
60 kΩ BAL
PRIORITY
INPUT
LEVEL
SLAV E
INPUT
100V 0
010
OUTPRI
CTL
GND+24V
5678 91011121314151617
Fault Detector
COM HOT
Line In
Test
RMS 2Vac
Sensitivity
maxmin
OSC Level
FD-20
18 19 20 21 22 23
SW1
ON OFF
CN601
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT
G
PRIORITY
INPUT OUTPRI
CTL
GND+24V
AMP 1
G
PRIORITY
INPUT
G
PRIORITY
INPUT
G
PRIORITY
INPUT
AMP 2
AMP 3
AMP 4
PGM
INPUT
PRIORITY
INPUT
. . . . . . .
max.
480WRMS
PRIORITY
CONTROL
AC DC FAN
FM-30 FAULT MONITOR MODULE
24 25

7
FM-30 ERROR MONITORING MODULE
FEHLER MELDE-MODUL FM-30
Das Fehlermeldemodul ist als Zubehör er-
hältlich und gehört nicht zum Lieferumfang
des Verstärkers. Es wird anstelle des Ab-
deckbleches Jeingesetzt.
Relaisausgänge zum Anschluss von Signalgebern:
23. Das Relais AC spricht an, wenn keine Netzspannung an-
liegt, die interne Netzsicherung durchgeschmolzen ist
oderdasGerätmit dem Netzschalter(4)ausgeschaltet
ist.
24. Das Relais DC spricht an, wenn die interne Sicherung für
die Notstromversorgung durchgeschmolzen ist oder keine
Spannung von einer Notstromeinheit an den Anschlüssen
DCPOWER(6)anliegt.
25. Das Relais FAN ist bei diesem Gerät ohne Funktion.
FM-30 INSTALLATIONS SCHRITTE
1. DenVerstärkervomNetzundvonderNotstromversor-
gung trennen.
2. Den Gehäusedeckel des Verstärkers abschrauben und
das Abdeckblech entfernen.
3. DasModulFM-30anderStelledesAbdeckblechsvon
außen einsetzen und festschrauben.
4. Die 6-polige Leitung (C) des Verstärkers in die Buchse
CN5desModulsstecken.
5. DieSignalgeberzurAlarmierungandieRelaisumschalt-
kontakte(23),(24) oder(25) anschließen.
Der Aufdruck am Modul zeigt die Kontaktstellung im Feh-
lerfall und bei ausgeschaltetem Verstärker. Die Belastbar-
keitderRelaiskontaktebeträgt1Abeimax.120V~oder
max.24V.
ERROR MONITORING MODULE FM-30
The fault monitoring module is available as
an accessory and is not supplied with the
amplifier. It is inserted instead of the cover
plate J.
Relay outputs for connection of signal devices:
23. Relay outputs to connect signal devices Relay AC will re-
spond if no mains voltage is applied, if the internal mains
fuse has blown, or if the unit has been switched off with
thePOWERswitch(4).
24. Relay DC will respond if the internal fuse for the emer-
gency power supply has blown or if no voltage from an
emergency power supply unit is applied to the terminals
DCPOWER(6).
25. Relay FAN is without function on this unit.
FM-30 INSTALLATION STEPS
1. Disconnect the amplifier from the mains and from the
emergency power supply.
2. Screw off the housing cover of the amplifier and remove
the cover plate.
3. InsertthemoduleFM-30fromtheoutsideattheplaceof
the cover plate and screw it tightly.
4. Connect the 6-pole line (C) of the amplifier to the jack
CN5ofthemodule.
5. Connect the signal devices for alarm triggering to the
relayswitchingcontacts(23),(24) or(25).
The imprint on the module shows the contact position in
cause of fault and with the amplifier switched off. The ra-
tingoftherelaycontactsis1Aat120V~max.or24V
max.
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT OUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT OUTPRI
CTL
GND+24V
AMP 1
G
PRIORITY
INPUT
G
PRIORITY
INPUT
AMP 2
PGM
INPUT
PRIORITY
INPUT
. . . . . . .
max.
240WRMS
PRIORITY
CONTROL
123 4
OUTPUT LEVEL LEVEL STATUS
FA ULT
PROTECT
PRIORITY
POWER
010
CLIP
0
-3
-8
-13
BAN-120 NATURAL COOLING P.A. AMPLIFIER
POWER
G
230 V~/50 Hz DC POWER
24 V4/10A
PRIORITY
RELAY
CONTACT
MAX 3A
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
COM
5.2
20.8
83.3
PGM
INPUT
0dBu (0.775V)
60 kΩ BAL
OFF
ON
400 Hz
FD-20
NORMAL
PILOT TONE
ON:NORMAL
OFF: FAULT
MAX 0.5A
G
0dBu (0.775 V)
60 kΩ BAL
PRIORITY
INPUT
LEVEL
SLAV E
INPUT
100V 0
010
OUTPRI
CTL
GND+24V
5678 91011121314151617
Fault Detector
COM HOT
Line In
Test
RMS 2Vac
Sensitivity
maxmin
OSC Level
FD-20
18 19 20 21 22 23
SW1
ON OFF
CN601
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUTOUTPRI
CTL
GND+24V
G
SPEAKER
OUTPUT
COM 25 V 50 V
100 V
PGM
INPUT
G
PRIORITY
INPUT OUTPRI
CTL
GND+24V
AMP 1
G
PRIORITY
INPUT
G
PRIORITY
INPUT
G
PRIORITY
INPUT
AMP 2
AMP 3
AMP 4
PGM
INPUT
PRIORITY
INPUT
. . . . . . .
max.
480WRMS
PRIORITY
CONTROL
AC DC FAN
FM-30 FAULT MONITOR MODULE
24 25

8
CONNECTING THE AMPLIFIER BAN-120/240
VERSTäRKER ANSCHLIESSEN
Alle Anschlüsse sollten nur durch Fachpersonal und unbe-
dingt bei ausgeschaltetem Verstärker vorgenommen wer-
den!
Hinweis: Alle grünen Anschlussleisten lassen sich zu bes-
seren Handhabung beim Festschrauben der Anschlusslei-
tungen von ihren Steckverbindungen abziehen.
Lautsprecher
Die 100-V-Lautsprecher mit der Anschlussleiste SPEAKER
OUTPUT(9)verbinden:dieMinuspolemitdemKontaktCOM
unddiePluspolemitdemKontakt100V.Hierbeidarfeine
Gesamtbelastung von 120 WRMS durch die Lautsprecher
nicht überschritten werden, sonst wird der Verstärker be-
schädigt.
Um die Verstärkerleistung zu verdoppeln oder zu vervierfa-
chen,lassensichzweibzw.vierBAN-120inSerieschalten,
siehe Abb. 5 und 6. Dabei jeweils alle Eingänge PGM IN-
PUT(11)parallelschalten,alleEingängePRIORITYINPUT
(16) und alle Steuereingänge PRI CTL (14). Damit die Ver-
stärker untereinander gleich belastet werden, die Lautstär-
kereglerLEVEL(2)aufdenFrontseitenindiegleichePosition
stellen.DieLautstärkereglerLEVEL(15)aufdenRückseiten
ebenfalls in die gleiche Position stellen.
Line-Signaleingänge
Für Durchsagen und Musikwiedergabe wird ein ELA-Vorver-
stärker benötigt, an den Mikrofone und Audiogeräte (z. B.
CD-Spieler,Radiogerät)angeschlossenwerdenkönnen.Den
Ausgang des Vorverstärkers mit dem Eingang PGM INPUT
(11)verbinden.
Für Notfalldurchsagen oder andere wichtige Durchsagen ist
derBAN-120mitdemEingangPRIORITYINPUT(16)ausge-
stattet.SobaldeinmitdenKlemmenPRICTL(14)verbun-
dener Vorrangschalter oder verbundenes Relais geschlos-
sen wird, schaltet der Verstärker vom Eingang PGM INPUT
auf den Eingang PRIORITY INPUT um und es ist nur die Not-
falldurchsage zu hören. Die Lautstärke für Notfalldurchsagen
wirdseparatmitdemReglerLEVEL(15)aufderRückseite
eingestellt.
100-V-Eingang
Alternativ zu den Line-Signaleingängen (11) und (16) kann
der 100-V-Eingang SLAVE INPUT (17) verwendet werden,
um z. B. bei einer bestehenden ELA-Anlage zusätzliche Lei-
stung für weitere Lautsprecher zu erhalten. Die Klemmen
SLAVE INPUT an die 100-V-Lautsprecherleitung der ELA-
Anlage anschließen.
Hinweis: DieReglerLEVEL(2)und(15)beeinflussen nicht
die Lautstärke des Signals, das am Eingang SLAVE INPUT
anliegt. Die Signallautstärke an dem Verstärker einstellen,
vondemdas100-V-SignalaufdenBAN-120gegebenwird.
Vorrangrelais und 24-V-Ausgang
SobaldeinmitdenKlemmenPRICTL(14)verbundenerVor-
rangschalter oder verbundenes Relais geschlossen wird,
CONNECTING THE AMPLIFIER
Any connection should only be made by skilled personnel;
always switch off the amplifier before connecting!
Note: To facilitate handling when screwing on the connec-
tion cables, all green terminal strips can be disconnected
from their plug-in connections.
Speakers
Connectthe100VspeakerstotheterminalstripSPEAKER
OUTPUT(9):connectthenegativepolestothecontactCOM
andthepositivepolestothecontact100V.Thetotalload
bythespeakersmustnotexceed120WRMS,otherwisethe
amplifier will be damaged.
To double or quadruple the amplifier power, connect two or
fourBAN-120unitsinseries,seefigs.5and6.Respectively
connectinparallelallinputsPGMINPUT(11),allinputsPRI-
ORITYINPUT(16),andallcontrolinputsPRICTL(14).Toen-
sure that the load is uniformly distributed on the amplifiers,
setthevolumecontrolsLEVEL(2)onthefrontpanelstothe
same position. Set the volume controls LEVEL
(15)ontherearsidesalsotothesameposition.
Line signal inputs
For announcements and music reproduction, a PA pream-
plifier is required which allows to connect microphones and
audiounits(e.g.CDplayer,radioset).Connecttheoutputof
thepreamplifiertothePGMINPUT(11).
For emergency announcements or other important an-
nouncements,theBAN-120isequippedwiththePRIORITY
INPUT(16).Assoonasapriorityswitchorarelayconnected
to the terminals PRI CTL
(14)isclosed,the amplifier willswitchoverfrom thePGM
INPUT to the PRIORITY INPUT and only the emergency an-
nouncement will be audible. The volume for emergency an-
nouncements is separately adjusted with the control LEVEL
(15)ontherearside.
100 V input
Asanalternativetothelinesignalinputs(11)and(16),the
100VSLAVEINPUT(17)canbeused,e.g.toprovidead-
ditionalpowerforfurtherspeakersincaseofanexistingPA
system.ConnecttheterminalsSLAVEINPUTtothe100V
speaker cable of the PA system.
Note: ThecontrolsLEVEL(2)and(15)willnotaffectthevo-
lume of the signal applied to the SLAVE INPUT. Adjust the si-
gnalvolumeontheamplifierwhichwillfeedthe100Vsignal
totheBAN-120.
Priority relay and 24 V output
As soon as a priority switch or a relay connected to the ter-
minalsPRICTL(14)isclosed,theinternalpriorityrelaywill

9
BAN-120/240 CONNECTING THE AMPLIFIER
schaltet das interne Vorrangrelais um. Über dessen An-
schlüssePRIORITYRELAY(8)lassensichweitereVorgänge
steuern, z. B. können ELA-Lautstärkeeinsteller mit Pflicht-
empfangsrelaisaufmaximaleLautstärkegeschaltetwerden.
Wird zum Schalten der Pflichtempfangsrelais eine 24-V-
Spannung benötigt, kann z. B. die Spannung von der Klem-
me+24V(14)überdieRelaiskontaktegeleitetwerden.Die
24-V-Spannungistmit500mAbelastbarundlässtsichauch
für andere Anwendungen nutzen.
Strom- und Notstromversorgung
1) SollderVerstärkerbeieinemNetzausfallweiterarbeiten,
dieAnschlüsseDCPOWER(6)miteiner24-V-Notstrom-
einheit(z.B.ESP-500vonRCS)verbinden.BeieinerKa-
bellänge bis 4m ist ein Kabelquerschnitt von mindestens
5mm2erforderlich.
Hinweis: Liegt die 24-V-Spannung von der Notstromein-
heit an den Anschlüssen DC POWER an, lässt sich der
VerstärkermitdemSchalterPOWER(4)nichtausschal-
ten. Es wird lediglich zwischen Netz- und Notstromver-
sorgung umgeschaltet.
2) Zum Schluss das beiliegende Netzkabel zuerst in die
Netzbuchse(5)unddannineineSteckdose(230V~/50Hz)
stecken.
switchover.ItsterminalsPRIORITYRELAY(8)allowtocon-
trol further actions, e. g. switching PA attenuators with emer-
gencypriorityrelaytomaximumvolume.
If a 24 V voltage is required for switching the emergency pri-
orityrelays,e.g.thevoltagefromtheterminal+24(14)may
be fed to the relay contacts. The 24 V voltage has a current
rating of 500 mA and can also be used for other applica-
tions.
Power supply and emergency power supply
1) Forcontinuedoperationoftheamplifierincaseofmains
failure,connecttheterminalsDCPOWER(6)toa24V
emergencypowersupplyunit(e.g.ESP-500fromRCS).
Withamaximumcablelengthof4m,aminimumcable
crosssectionof5mm2isrequired.
Note: If the 24 V voltage from the emergency power sup-
ply unit is applied to the terminals DC POWER, it will not
be possible to switch off the amplifier with the POWER
switch(4);itisonlyswitchedoverbetweenmainssupply
and emergency power supply.
2) Finally connect the mains cable supplied to the mains
jack(5)firstandthentoasocket(230V~/50Hz).

10
NATURAL COOLING AMPLIFIER BAN-120/240
INBETRIEBNAHME
1) UmEinschaltgeräuschezuvermeiden,zuerstalleande-
ren Geräte der ELA-Anlage einschalten.
2) Vor dem ersten Einschalten des Verstärkers die Regler
LEVEL(2)und(15)aufNullstellen,umzuAnfangeinezu
hohe Lautstärke zu vermeiden. Dann den Verstärker mit
demSchalterPOWER(4)einschalten.DieBetriebsanzei-
gePOWER(3)leuchtet.
3) Den Regler LEVEL (2) auf die gewünschte Lautstärke
einstellen. Bei Übersteuerung leuchtet die rote Anzeige
CLIPderPegelanzeige(1).DanndieLautstärkemitdem
Regler reduzieren.
4) Die Lautstärke für wichtige Durchsagen, die über den
EingangPRIORITYINPUT(16)aufdenVerstärkergege-
benwerden,mitdemReglerLEVEL(15)aufderGeräte-
rückseite einstellen. Dazu muss der Vorrangschalter (oder
dasRelais),der(das)mitdenKlemmenPRICTL(14)ver-
bunden ist, geschlossen werden. Die Anzeige PRIORITY
(3)leuchtetdannauf.
5) Für eine bessere Sprachverständlichkeit lässt sich mit
demDIP-SchalterNr.1(12)einHochpass(400Hz)ein-
schalten(PositionON).TieffrequenteStörgeräuschewer-
den damit unterdrückt.
6) DerVerstärkeristmiteinerSchutzschaltunggegenÜber-
hitzung, Überlastung und Kurzschluss an den Lautspre-
cherausgängen ausgestattet.
 BeieinerÜberhitzungleuchtetdieAnzeigePROTECT(3)
auf. Bei Überlastung, einem Kurzschluss oder einem an-
deren Fehler leuchtet zusätzlich die Anzeige FAULT auf. In
jedem Fall wird der Verstärker stumm geschaltet. Leuch-
tet eine dieser Anzeigen auf, den Verstärker ausschalten
und den Fehler durch Fachpersonal beheben lassen.
 IstdasFehlerüberwachungsmodulFD-20(Abb.3)nicht
eingesetzt,denDIP-SchalterNr.2(12)aufderVerstärker-
rückseite in die untere Position ON stellen, sonst spricht
die Schutzschaltung an.
OPERATION
1) To prevent switching noise, switch on all other units of
the PA system first.
2) Priortoswitchingontheamplifierforthefirsttime,set
thecontrolsLEVEL(2)and(15)tozerotopreventanex-
cessive volume at the beginning. Then switch on the am-
plifierwiththePOWERswitch(4).ThePOWERLED(3)
will light up.
3) SetthecontrolLEVEL(2)tothedesiredvolume.Incase
ofoverload,theredLEDCLIPofthelevelindication(1)
will light up. Then reduce the volume with the control.
4) Adjustthevolume forimportantannouncements fedto
theamplifierviathePRIORITYINPUT(16)withthecon-
trolLEVEL(15)ontherearsideoftheunit.Forthispurpo-
se,thepriorityswitch(ortherelay)connectedtotheter-
minalsPRICTL(14)mustbeclosed.TheLEDPRIORITY
(3)willlightup.
5) Toimprovethespeechintelligibility,switchonahigh-pass
filter(400Hz) withDIPswitchNo. 1(12)[positionON].
Thus, low-frequency interference will be suppressed.
6) Theamplifierisequippedwithaprotectivecircuitagainst
overheating, overload, and short circuit at the speaker
outputs.Incaseof overheating, the LED PROTECT (3)
will light up; in case of overload, a short circuit or another
defect, the LED FAULT will additionally light up. In any
case, the amplifier will be muted. If one of these LEDs
light up, switch off the amplifier and have the fault elimi-
nated by skilled personnel.

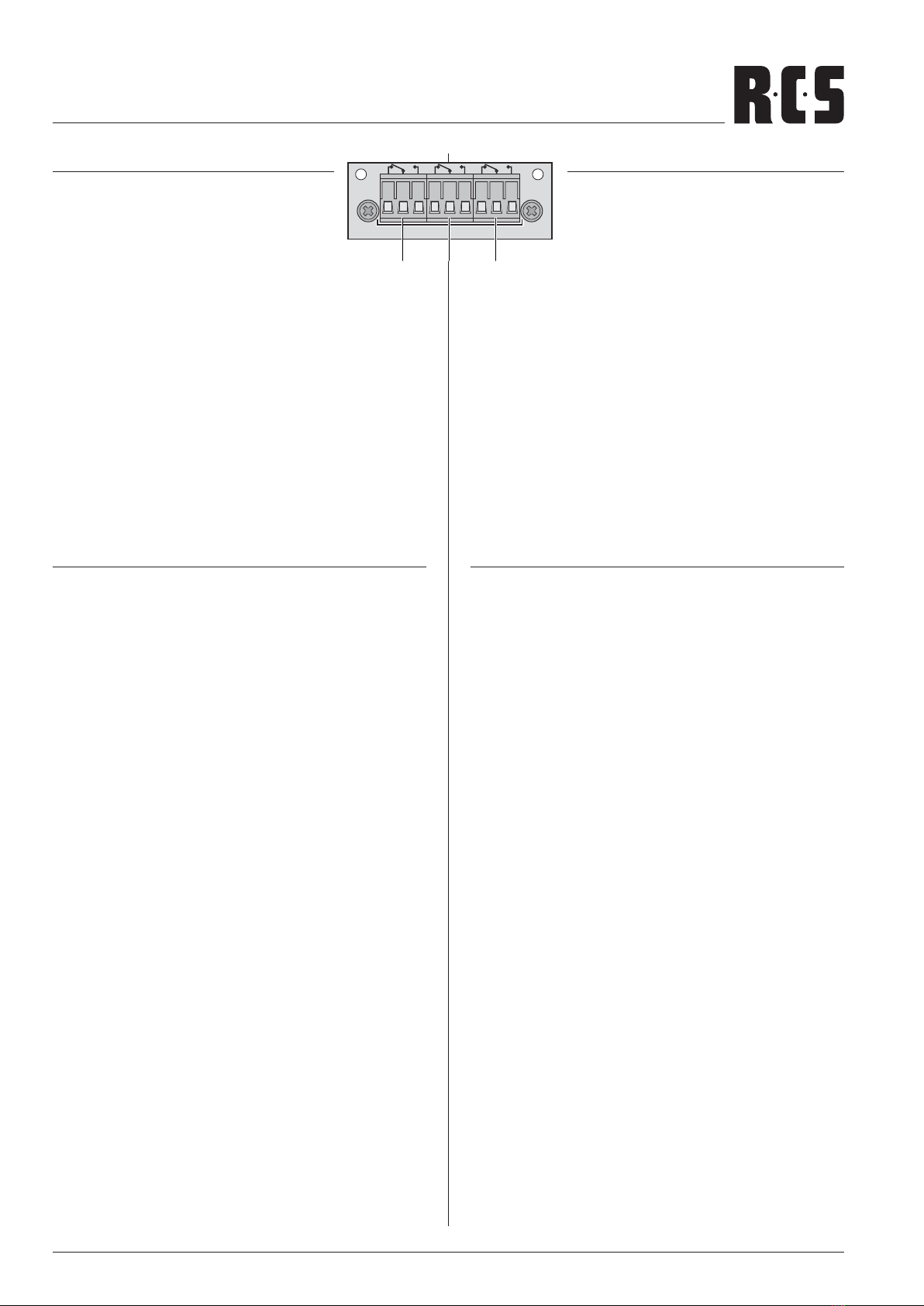

 If the fault detection module PA-6FD (fig. 3) is not in-
serted,setDIPswitchNo.2(12)ontherearsideofthe
amplifier to the lower position ON, otherwise the protec-
tive circuit will respond.

11
TECHNICAL DATA / TECHNISCHE DATEN BAN-120 / 240
IRated Output (RMS) / BAN-120: 120W
Ausgangsleistung(RMS) BAN-240: 240W
Frequency Response / Frequenzgang Lessthan: -3dB(35-20.000Hz)
T.H.D / Klirrfaktor Lessthan0,5%(1kHz)
Signal to Noise Ratio / Rauschpegel Morethan95dB
Input Sensitivity - impedance (PGM) / 0dB(0,775V),60kOhm,symmetr.fürPGMundPRIO
Eingangsempfindlichkeit-Impedanz(PGM)
Power Consumption / BAN-120: 335W
Leistungsaufnahme BAN-240: 735W
Speaker Output / AusgängeLautsprecher 25V,50V,100V
Input Filter /Eingangsfilter 400Hz,-3dBHPF
Power Source / Spannungsversorgung AC/DCAC230V(50/60Hz),DC24V
Dimensions (WxHxD) / Abmessungen(BxHxT) 483x133x379mm;
Weight / Gewicht BAN-120: 15,5kg
 BAN-240: 16,5kg
Specifications and Hardware design subject to change without notice.
Technische Änderungen der Hardware und des Gerätedesigns sind vorbehalten.
BAN-120/240 SPECIFICATIONS

© Copyright by RCS AUDIO-SYSTEMS GmbH.
Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
RCS19.10.2009
Hardware and Software specifications subject to change without notice.
Techische Änderungen in Hardware und Software vorbehalten.
NATURAL COOLING AMPLIFIER BAN-120/240
