Reely V-charge eco lipo 3000 User manual

Akkupack kurzschließen, was zu einer Explosion führen kann. Es besteht Lebens-

gefahr!

•Der Aufbau des Produkts entspricht der Schutzklasse II (doppelte oder verstärkte

Isolierung). Es ist darauf zu achten, dass die Isolierung des Gehäuses bzw. der

Netzleitung weder beschädigt noch zerstört wird.

•Das Ladegerät ist für den Betrieb an einer Netzsteckdose mit einer Netzspannung

von 100 - 240 V/AC, 50/60 Hz ausgelegt. Betreiben Sie es nie mit einer anderen

Spannung.

DieNetzsteckdosemusssichinderNähedesGerätsbendenundleichtzugäng-

lich sein.

•Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose!

•In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das

Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

•In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-

bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und

Betriebsmittel zu beachten.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden!

•Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein

oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung

abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder

einem anderen Fachmann in Verbindung.

b) Aufstellort

•Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben

werden. Es darf nicht feucht oder nass werden, es besteht die Gefahr eines

lebensgefährlichen elektrischen Schlages!

Betreiben Sie das Ladegerät auch nicht im Innenraum eines Fahrzeugs.

•Wählen Sie für das Ladegerät einen stabilen, ebenen, sauberen, ausreichend

großen Standort.

Stellen Sie das Ladegerät niemals auf eine brennbare Fläche (z.B. Teppich,

Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste

Unterlage.

Stellen Sie das Ladegerät nicht ohne geeigneten Schutz auf wertvolle Möbel-

Oberächen.DurchHitzeeinwirkungkönnteeszuFarb-oderMaterialveränderun-

gen kommen.

Halten Sie das Ladegerät fern von leicht entzündlichen Materialien (z.B. Vorhän-

ge, Papier), Flüssigkeiten (z.B. Benzin) oder Gasen.

•Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie

das Ladegerät fern von Staub und Schmutz.

•Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder

elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch

kanndieSteuerelektronikbeeinusstwerden.

•StellenSiez.B.keinemitFlüssigkeitgefülltenGefäße,VasenoderPanzenauf

oder neben das Produkt.

Wenn diese Flüssigkeiten ins Ladegerät gelangen, wird das Ladegerät zerstört,

außerdem besteht höchste Gefahr eines Brandes oder einer Explosion.

Schalten Sie in diesem Fall unverzüglich die Netzsteckdose, an der das Ladege-

rät angeschlossen ist, allpolig ab (zugehörigen Sicherungsautomaten abschalten

bzw. Sicherung herausdrehen, anschließend den zugehörigen FI-Schutzschalter

abschalten).

Trennen Sie anschließend den Akku vom Ladegerät, ziehen Sie den Netzstecker

aus der Netzsteckdose.

Lassen Sie den Akku und das Ladegerät trocknen und anschließend von einer

Fachwerkstatt prüfen oder entsorgen Sie das Produkt umweltgerecht.

•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder durch scharfe

Kanten beschädigt wird. Ein beschädigtes Netzkabel darf nicht mehr verwendet

werden! Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.

c) Betrieb

•Mit diesem Ladegerät dürfen nur LiPo-Akkus geladen werden (Nennspannung pro

Zelle 3,7 V).

Laden Sie niemals andere Akkus (z.B. NiMH-, NiCd- oder Bleiakkus) oder nicht

wiederauadbareBatterien.EsbestehthöchsteGefahreinesBrandesodereiner

Explosion!

•Schließen Sie nur einen einzigen Akku an dem Ladegerät an.

•Halten Sie ausreichend Abstand zu brennbaren Gegenständen ein. Lassen Sie

zwischen Ladegerät und Akku ausreichend Abstand (min. 20 cm), legen Sie den

Akku niemals auf das Ladegerät.

•Da sich sowohl das Ladegerät als auch der angeschlossene Akku während des

Lade-/Entladevorgangs erwärmen, ist es erforderlich, auf eine ausreichende

Belüftung zu achten. Decken Sie das Ladegerät und/oder den angeschlossenen

Akku niemals ab.

•Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen

und vielfältigen Schutzschaltungen können Fehlfunktionen oder Probleme beim

AuadeneinesAkkusnichtausgeschlossenwerden.

BEDIENUNGSANLEITUNG

LADEGERÄT

BEST.-NR. 2588277 (TYP „V-CHARGE ECO LIPO 3000“)

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Ladegerät dient zum Laden von LiPo-Akkus (Best.-Nr. 2588277 = 2- 4 Zellen) mit einer

Nenn-Zellenspannung von je 3,7 V. Beachten Sie die Angaben zu Ladestrom, Ladeleistung

usw. im Kapitel „Technische Daten“ am Ende dieser Bedienungsanleitung.

Das Ladegerät verfügt über ein eingebautes Netzteil (Betriebsspannung 100 - 240 V/AC, 50/60

Hz), schließen Sie das Ladegerät zur Spannungs-/Stromversorgung über das mitgelieferte

Netzkabel an eine ordnungsgemäße Netzsteckdose an.

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind un-

bedingt zu beachten!

Lesen Sie die Bedienungsanleitung sorgfältig und aufmerksam durch, bewahren Sie sie für

späteres Nachschlagen auf. Geben das Produkt nur zusammen mit der Bedienungsanleitung

an Dritte weiter.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes,

außerdem ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. ver-

bunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht

geöffnet werden!

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-

haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

LIEFERUMFANG

• Ladegerät

• Netzkabel

• Bedienungsanleitung

NEUESTE INFORMATIONEN ZUM PRODUKT

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter

oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

SYMBOL-ERKLÄRUNGEN

Das Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch Strom-

schlag führen kann.

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Be-

dienung hin.

SICHERHEITSHINWEISE

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung

verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden

übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, über-

nehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/

Garantie.

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheitshinweise die-

nen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Pro-

dukts.

Lesen Sie sich deshalb die folgenden Punkte zuerst aufmerksam durch, bevor Sie

das Produkt anschließen und in Betrieb nehmen.

a) Allgemein

•Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/

oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.

•Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fach-

mann/Fachwerkstatt durchgeführt werden.

Es sind keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im

Geräteinneren enthalten.

•Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Das Produkt

darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es

für Kinder nicht erreichbar ist. Gleiches gilt für Akkus. Kinder könnten den Akku/

•Beschädigen Sie den Akku niemals, lassen Sie den Akku niemals fallen, stechen

Sie keine Gegenstände in den Akku! Vermeiden Sie jegliche mechanische Belas-

tung des Akkus, ziehen Sie auch niemals an den Anschlusskabeln des Akkus! Es

besteht Brand- und Explosionsgefahr!

Achten Sie ebenfalls hierauf, wenn der Akku im Modell befestigt wird (bzw. aus

dem Modell entnommen wird).

•Achten Sie bei Betrieb, Auf- oder Entladen, Transport und Aufbewahrung des

Akkus darauf, dass dieser nicht überhitzt. Platzieren Sie den Akku nicht neben

Wärmequellen (z.B. Fahrtregler, Motor), halten Sie den Akku fern von direkter

Sonneneinstrahlung. Bei Überhitzung des Akkus besteht Brand- und Explosions-

gefahr!

•Der Akku darf niemals eine höhere Temperatur als +60 °C haben (ggf. zusätzliche

Herstellerangaben mit anderen Einschränkungen beachten!).

•Falls der Akku Beschädigungen aufweist, so verwenden Sie den Akku nicht mehr.

Laden Sie ihn nicht mehr auf. Es besteht Brand- und Explosionsgefahr!

Fassen Sie den Akku nur vorsichtig an, verwenden Sie geeignete Schutzhand-

schuhe.

Entsorgen Sie den Akku umweltgerecht.

•Wenn der Akku-Hersteller keine Informationen für den maximal zulässigen

Ladestrom bereitstellt, dann laden Sie den LiPo-Akku mit einem Ladestrom von

max. 1C. Das bedeutet, dass der Ladestrom den auf dem Akku aufgedruckten

Kapazitätswert nicht überschreiten darf (z.B. Akkukapazität 3000 mAh, max.

Ladestrom 3000 mA = 3 A).

•Beachten Sie zusätzliche Sicherheitshinweise des Herstellers des von Ihnen

verwendeten Akkus/Akkupacks.

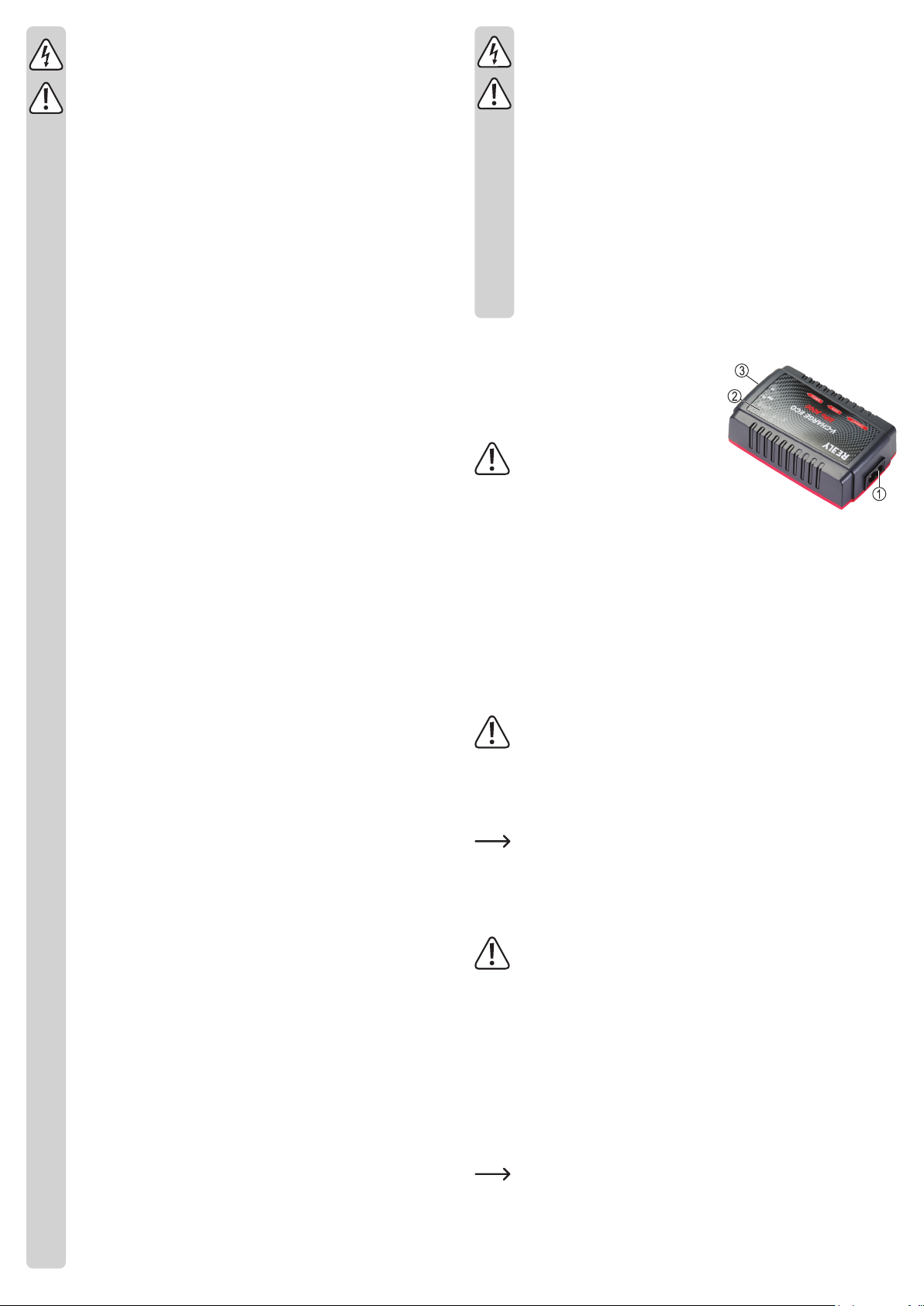

ANSCHLÜSSE UND BEDIENELEMENTE

1 Netzbuchse

2 Vier LEDs für Akkuladeanzeige

3 XH-Buchsen für Anschluss eines LiPo-Akkus

Schließen Sie immer nur einen Akku

zur gleichen Zeit an das Ladegerät an.

Verwenden Sie immer nur eine der XH-

Buchsen zur gleichen Zeit.

Wird mehr als ein Akku an das Ladegerät

angeschlossen, kann es zu Beschä-

digungen an Ladegerät und Akkus

kommen!

INBETRIEBNAHME UND BETRIEB

• Verbinden Sie die Netzbuchse (1) über das mitgelieferte Netzkabel mit einer ordnungsge-

mäßen Netzsteckdose. Nach einigen Sekunden blinken die LEDs 25%/75% und 50%/100%

abwechselnd. Dies zeigt an, dass kein Akku angeschlossen ist und dass das Ladegerät

betriebsbereit ist.

• Verbinden Sie die Netzbuchse (1) über das mitgelieferte Netzkabel mit einer ordnungsge-

mäßen Netzsteckdose.

• Stellen Sie das Ladegerät auf eine waagrechte, ebene, stabile Fläche. Schützen Sie wert-

volleMöbeloberächenmiteinergeeignetenUnterlagevorKratzspuren,Druckstellenoder

Verfärbungen.

Das Gehäuse des Ladegeräts erwärmt sich bei Betrieb. Achten Sie deshalb immer

auf eine ausreichende Belüftung des Ladegeräts, decken Sie es während dem

Betrieb niemals ab.

• Trennen Sie den LiPo-Akku vom Fahrt- oder Flugregler.

• Verbinden Sie den zu ladenden Akku mit dessen XH-Balancer-Stecker mit der entspre-

chenden Buchse (3) des Ladegeräts. Achten Sie dabei auf die richtige Polarität des XH-

Steckers. Wenden Sie beim Anstecken keine Gewalt an, verwenden Sie immer die jeweils

zum Stecker passende Buchse.

Auf der Oberseite des Ladegeräts ist die Belegung der XH-Buchsen aufgedruckt.

In der Regel ist eines der Kabel des XH-Steckers am Akku farbig (bzw. schwarz)

gekennzeichnet. Außerdem passt der XH-Stecker nur in einer Orientierung in die

entsprechende Buchse des Ladegeräts.

Hat Ihr Akku einen Balancer-Anschluss mit einem anderen Steckertyp als XH, so

gibt es im Zubehörhandel entsprechende Adapter.

Schließen Sie immer nur einen Akku zur gleichen Zeit an das Ladegerät an. Ver-

wenden Sie immer nur eine der XH-Buchsen zur gleichen Zeit.

Beachten Sie, dass nur ein LiPo-Akku in Serienbauweise geladen werden kann

(z.B. mit 2S, 3S, 4S bezeichnet).

Spezial-Akkus, bei denen z.B. die Anschlüsse beider Zellen separat herausgeführt

werden, können mit diesem Ladegerät nicht geladen werden.

• Das Ladegerät startet den Ladevorgang und lädt den LiPo-Akku über dessen Balancer-

Anschlüsse. Hierbei erfolgt gleichzeitig auch die Anpassung der Zellenspannungen, so dass

nach Abschluss des Ladevorgangs alle Zellen die gleiche Spannung aufweisen (geringe

Abweichungen sind technisch bedingt).

Der Ladestrom bzw. die Ladeleistung des Ladegeräts (siehe Kapitel „Technische Daten“)

teilt sich abhängig von der Zellenzahl auf. Je mehr Zellen der angeschlossene Akku hat,

•Wenn Sie mit dem Ladegerät oder Akkus arbeiten, tragen Sie keine metallischen

oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä.)

Durch einen Kurzschluss am Akku oder Ladegerät besteht Brand- und Explosi-

onsgefahr.

•Lassen Sie Akkus nicht am Ladegerät anschlossen, wenn das Ladegerät nicht

benötigt wird.

Trennen Sie das Ladegerät von der Netzspannung, ziehen Sie den Netzstecker

aus der Netzsteckdose. Bewahren Sie das Produkt anschließend an einem

sauberen, trockenen, für Kinder unzugänglichen Ort auf.

•Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem Klima.

Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische

Daten“.

•Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten

Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondens-

wasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen

führen! Außerdem besteht Lebensgefahr durch einen elektrischen Schlag!

Lassen Sie das Ladegerät (und den/die Akkus) zuerst auf Zimmertemperatur

kommen, bevor Sie das Ladegerät mit der Netzspannung verbinden und in

Betrieb nehmen. Dies kann mehrere Stunden dauern!

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge mechanischen

Druck, Vibrationen oder dem Fall aus bereits geringer Höhe kann es beschädigt

werden.

•Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so

ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu

sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

das Produkt sichtbare Beschädigungen aufweist, das Produkt nicht mehr arbeitet,

nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren

Transportbeanspruchungen.

d) Umgang mit Akkus

•Akkus gehören nicht in Kinderhände. Bewahren Sie Akkus außerhalb der Reich-

weite von Kindern auf.

•Lassen Sie Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von

Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall

sofort einen Arzt auf!

•Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden.

Es besteht Brand- und Explosionsgefahr!

•Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verät-

zungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhand-

schuhe.

•Falls Anschlusskabel des Akkus gekürzt werden müssen (z.B. wenn der Akku

ohne Anschlussstecker geliefert wird), so kürzen Sie jede Leitung einzeln, damit

kein Kurzschluss entsteht. Brand- und Explosionsgefahr!

•Laden Sie nur Akkus mit der geeigneten Akkutechnologie (LiPo) mit dem Lade-

gerät.VersuchenSieniemals,andereAkkusodernichtauadbareBatterienmit

diesem Gerät zu laden. Es besteht Brand- und Explosionsgefahr!

NichtwiederauadbareBatteriensindnurfürdeneinmaligenGebrauchvorgese-

hen und müssen ordnungsgemäß entsorgt werden, wenn sie leer sind. Laden Sie

ausschließlich dafür vorgesehene Akkus.

•Akkus dürfen nicht feucht oder nass werden.

•Beschädigen Sie niemals die Außenhülle eines Akkus. Es besteht Brand- und

Explosionsgefahr!

•Laden/entladen Sie Akkus niemals unbeaufsichtigt.

•Laden/Entladen Sie einen Akku niemals direkt im Modell. Entnehmen Sie den

Akku zuerst aus dem Modell, trennen Sie ihn vollständig vom Fahrt- bzw. Flugreg-

ler.

•Achten Sie beim Anschluss des Akkus an das Ladegerät oder an das Modell (z.B.

Flugmodell) auf die richtige Polung (Plus/+ und Minus/- beachten). Bei Falsch-

polung wird nicht nur ihr Modell, sondern auch der Akku beschädigt. Es besteht

Brand- und Explosionsgefahr!

•Laden/Entladen Sie keine Akkus, die noch heiß sind (z.B. durch hohe Entlade-

ströme im Modell verursacht). Lassen Sie den Akku zuerst auf Zimmertemperatur

abkühlen,bevorSieihnwiederauaden.

•Laden/Entladen Sie niemals beschädigte, ausgelaufene oder verformte Akkus.

Dies kann zu einem Brand oder einer Explosion führen! Entsorgen Sie solche

unbrauchbar gewordenen Akkus umweltgerecht.

•Verwenden Sie niemals LiPo-Akkus, die aus unterschiedlichen Zellen zusammen-

gestellt sind.

•Laden Sie Akkus etwa alle 3 Monate nach, da es andernfalls durch die Selbstent-

ladung zu einer sog. Tiefentladung kommen kann, wodurch die Akkus unbrauch-

bar werden.

•Trennen Sie den Akku vom Ladegerät, wenn dieser vollständig aufgeladen ist.

•Bei unsachgemäßer Handhabung (zu hohe Ladeströme oder Falschpolung) kann

der Akku überladen bzw. zerstört werden. Im schlimmsten Fall kann der Akku

explodieren und dadurch erheblichen Schaden anrichten.

TECHNISCHE DATEN

Ladegerät-Typ .............................. V-CHARGE ECO LiPo 3000

Betriebsspannung......................... 100 - 240 V/AC, 50/60 Hz

Schutzklasse ................................ II

Ladebuchsen................................ XH-Balancer-Anschluss

Geeigneter Akkutyp ...................... LiPo (Nenn-Zellenspannung je 3,7 V)

Zellenzahl ..................................... 2 - 4

Akkukapazität ............................... 800 - 8000 mAh

Ladestrom..................................... max. 3 A ±10%

Ladeleistung................................. 35 W

Abschaltspannung........................ 4,24 V (je Zelle)

Balancer-Strom............................. 400 mA

Kurzschluss-Schutz...................... ja

Überlast-Schutz............................ ja

Umgebungsbedingungen ............. Temperatur +10 °C bis +40 °C, Luftfeuchte 0% bis 90%

relativ, nicht kondensierend

Abmessungen (B x L x H)............. 72 x 117 x 40 mm

Gewicht......................................... 178 g

umso länger dauert der Ladevorgang.

• Vier LEDs auf dem Ladegerät zeigen Ihnen den Ladezustand an (25%, 50%, 75% und

100%).

Wenn die LED „100%“ leuchtet, so ist der Akku voll geladen. Trennen Sie den Akku

vom Ladegerät.

• SchließenSienunentwedereinenweiterenAkkuzumAuadenanodertrennenSiedas

Ladegerät von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteckdose.

Bewahren Sie das Produkt an einem trockenen, kühlen, staubfreien Ort auf, der für Kinder

unzugänglich ist.

WARTUNG UND REINIGUNG

Das Produkt ist für Sie wartungsfrei, zerlegen Sie es nicht.

Vor einer Reinigung ist ein angeschlossener Akku vom Ladegerät abzustecken. Trennen Sie

dann das Ladegerät von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteck-

dose.

Reinigen Sie das Produkt nur mit einem trockenen, weichen, sauberen Tuch. Staub kann sehr

leicht mit einem trockenen, sauberen Pinsel und einem Staubsauger entfernt werden.

Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel oder gar Chemikalien, dies

kann nicht nur zu Verfärbungen, sondern auch zur Beschädigung des Produkts führen.

ENTSORGUNG

a) Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-

den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist da-

rauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem

Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpichtet, Altgeräte einer vom unsortierten

SiedlungsabfallgetrenntenErfassungzuzuführen.DieEndnutzersindverpichtet,

Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie

Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der

Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme

vonAltgerätenverpichtet.ConradstelltIhnenfolgendekostenlose Rückgabemöglichkeiten

zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen

• in den von Conrad geschaffenen Sammelstellen

• in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstel-

lern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der

Endnutzer verantwortlich.

BeachtenSie,dassinLändernaußerhalbDeutschlandsevtl.anderePichtenfürdieAltgeräte-

Rückgabe und das Altgeräte-Recycling gelten.

b) Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Pro-

dukt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller ge-

brauchtenBatterien/Akkusverpichtet;eineEntsorgungüberdenHausmüllistuntersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol ge-

kennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.

Die Bezeichnungen für das usschlaggebende Schwermetall sind: Cd=Cadmium,

Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter

dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Ge-

meinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie

erfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem

Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus

leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplat-

zen, starke Erhitzung, Brand, Explosion).

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

AlleRechteeinschließlichÜbersetzung vorbehalten.Reproduktionen jederArt,z.B.Fotokopie, Mikroverlmung,oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

The outlet must be located in direct proximity to the device and easily accessible.

•Do not pull the mains plug from the mains socket by pulling on the cable!

•In schools, educational centres, hobby and self-help workshops, the operation of

the product is to be supervised by trained employees.

•In commercial institutions, the accident prevention regulations of the Employer’s

Liability Insurance Association for Electrical Systems and Operating Facilities are

to be observed.

•Do not leave packaging material carelessly lying around. It may become a dange-

rous plaything for children!

•If in doubt about how to connect the device correctly, or should any questions

arise that are not answered in these operating instructions, please contact our

technical service or another specialist.

b) Installation location

•Theproductmaybeusedonlyindryareasindoors.Itmaynotgetwetordamp;

there is danger of electric shock!

Do not use the charger within a vehicle.

•Selectastable,at,clean,andsufcientlylargeplaceforthecharger.

Donotplacethechargeronaammablesurface(e.g.carpet,tablecloth).Always

useasuitable,non-ammable,heatproofbase.

Do not place the charger on surface of valuable furniture without suitable protec-

tion. The impact of heat could lead to colour or material changes.

Keepthechargerawayfromeasilyammablematerials(e.g.drapes,paper),

liquids (e.g. gasoline) or gases.

•Avoid direct sunlight, strong heat or cold. Keep the product away from dust and

dirt.

•Donotuseintheimmediatevicinityofstrongmagneticorelectromagneticelds,

transmitter aerials or RF generators. This can impact the electric control system.

•Donotplaceanycontainerslledwithliquid,e.g.vasesorplants,onornextto

the charger.

If these liquids get into the interior of the charger, it will be destroyed, and there is

alsoahighriskofareoranexplosion.

In this case, switch off immediately the mains socket to which the charger is

connected (switch off at the corresponding circuit breaker or remove the safety

fuse, then switch off the respective earth leakage circuit breaker).

Then remove the battery from the charger and pull the mains plug out of the

mains outlet.

Allow the battery and charger to dry, and then have it checked by a specialist

workshop or dispose of the product in an ecologically sound fashion.

•Make sure that the mains cable is not pinched or damaged by sharp edges. A

damaged power cable may never be used again! Place the cable so that nobody

can trip over it.

c) Operation

•Only LiPo batteries may be charged by this charger (rated voltage per cell 3.7 V).

Never charge any other batteries (e.g. NiMH, NiCd or lead batteries) or non-

rechargeablebatteries.Thereisagreatriskofreorexplosion!

•Only connect a single battery to the charger.

•Maintainsufcientdistancetoammableobjects.Allowadequatedistance

between the charger and the battery (min. 20 cm), and never put the battery onto

the charger.

•As both the charger and the battery heat up during the charge/discharge procedu-

re,itisnecessarytoensuresufcientventilation.Nevercoverthechargerand/or

the connected battery.

•Do not operate the product unattended. Although there is a wide range of

comprehensive safety mechanisms on the device, it is impossible to exclude the

possibility of malfunctions or problems occurring while charging a battery.

•When you work with the charger or rechargeable batteries, never wear metallic

or strongly conductive materials, such as jewellery (necklaces, bracelets, rings or

similarobjects).Ashortcircuitatthebatteryorchargerposesadangerofreand

explosion.

•Never leave batteries connected to the charger, if the charger is not in use.

Disconnect the charging set from the mains voltage. Pull the mains plug out of

the mains socket. Afterwards, keep the product in a clean and dry place out of

children’s reach.

•Only use the device in a moderate climate, do not use it in a tropical climate.

For more information on acceptable environmental conditions, see the chapter

“Technical Data”.

•Never use the product immediately after it has been brought from a cold room into

a warm one. The resulting condensation may lead to malfunctions or damage un-

der certain circumstances! Furthermore, this could cause a lethal electric shock!

Allow the charger (and the battery/batteries) to reach room temperature before

connecting the charger to the mains supply and using it. This may take several

hours!

•Handle the product with care. The product can be damaged if crushed, struck,

OPERATING INSTRUCTIONS

CHARGER

ITEM NO. 2588277 (TYP “V-CHARGE ECO LIPO 3000”)

INTENDED USE

The charger is intended for charging LiPo batteries (Item No. 2588277 = 2 - 4 cells) with rated

cell voltage of 3.7 V. Please note data of charging current, charging voltage etc. provided in

chapter “Technical Data” at the end of these operating instructions.

The charger is equipped with a built-in power supply unit (operating voltage 100 - 240 V/AC,

50/60Hz);connectthechargertothevoltage/currentsupplyviathesuppliedpowercordtoa

regular power outlet.

Always observe the safety instructions and all other information included in these operating

instructions!

Read the operating instructions closely and carefully, and keep them for later reference. If you

pass the product on to a third party, please pass on these operating instructions as well.

Use other than that described above can lead to damage to the product and may involve addi-

tionalriskssuchas,forexample,shortcircuits,re,electricalshocksetc.Nopartoftheproduct

maybemodiedorrebuilt,andthehousingmustnotbeopened!

This product complies with the applicable National and European requirements. All names

PACKAGE CONTENTS

• Charger

• Power cable

• Operating instructions

LATEST PRODUCT INFORMATION

Download the latest product information at www.conrad.com/downloads or scan the QR code

shown. Follow the instructions on the website.

EXPLANATION OF SYMBOLS

The symbol warns of dangerous voltage that can lead to personal injury by electric

shock.

The symbol warns of hazards that can lead to personal injury.

The arrow symbol indicates special information and advice on operation.

SAFETY INSTRUCTIONS

The warranty will be void in the event of damage caused by failure to observe

these safety instructions! We do not assume any liability for any resulting

damage!

We do not assume any liability for personal injuries and material damages

caused by the improper use or non-compliance with the safety instructions!

In such cases, the warranty will be null and void.

Dear Customer, the following safety instruction is intended not only for the protection

of your health, but also for the protection of the product.

Therefore, please read the following points very carefully before connecting and

usingtheproductforthersttime.

a) General

•Theunauthorisedconversionand/ormodicationoftheproductisnotpermitted

for safety and approval reasons. Never dismantle the product.

•Maintenance, adjustment, or repair work should be carried out only by a specia-

list/specialist workshop.

There are no components for you to adjust or maintain within the device.

•The product is not a toy and does not belong in the hands of children! The product

may only be set up, used or stored in places that are not accessible to children.

The same applies to rechargeable batteries. Children could short-circuit the

rechargeable battery/battery pack, which may cause an explosion. This presents

a danger to life!

•The product design corresponds to the protection-class II (double or reinforced

isolation). Make sure that the insulation (of the casing or the output cable) is

neither damaged nor destroyed.

•The charger is designed for operation from a power outlet with rated voltage of

100 - 240 V/AC, 50/60 Hz. Never operate the device on a different voltage/

frequency.

CONNECTIONS AND CONTROL ELEMENTS

1 Mains socket

2 Four LEDs to indicate battery status

3 XH sockets for connection of a LiPo battery

Only connect a single battery to the

charger at a time. Always use only one

of the XH sockets at a time.

If more than one battery is connected to

the charger, both the charger and battery

can be damaged!

PUTTING INTO OPERATION AND USE

• Connect the power socket (1) with an appropriate mains socket via the supplied power

cable.AfterafewsecondstheLEDs25%/75%and50%/100%areashingalternately.This

indicates that no rechargeable battery is connected and that the charger is ready.

• Connect the jack socket (1) with a mains outlet via the supplied power cord.

• Placethechargeronalevel,at,stablesurface.Protectvaluablefurnituresurfacesby

using a suitable mat to prevent scratches, pressure points or discolourations.

The housing of the charger heats up during operation. Make sure that the charger is

alwaysadequatelyventilated;nevercoveritwhileinoperation.

• DisconnecttheLiPobatteryfromthespeedorightcontroller.

• Connect the battery to be charged via its XH balancer plug with the relevant socket (3) of

the charger. At that, observe the correct polarity of the XH plug. When connecting, do not

useexcessiveforce;alwaysuseasocketmatchingtheplug.

Assignment of the XH sockets is imprinted on the charger upper side. As a rule,

one of the cables of the XH plug is marked at the battery with colour (or is black).

Besides,theXHplugtsintomatchingsocketofthechargeronlyinoneposition.

If your battery has a balancer connector with other plug type than XH, there will be

a matching adapter in the accessories trade.

Only connect a single battery to the charger at a time. Always use only one of the

XH sockets at a time.

 PleasenotethatonlyaLiPobatteryofserialcongurationcanbecharged(marked

e.g. as 2S, 3S, 4S).

Special batteries with e.g. connectors of both cells led out separately cannot be

charged by this charger.

• The charger starts the charging process and charges the LiPo battery via its balancer

connector. Adaptation of the cell voltages occurs at the same time, so that all cells have the

samevoltageafterthechargingprocessiscompleted(insignicantdeviationsdependon

technical factors).

The charging current or capacity of the charger (see chapter “Technical data”) is divided to

cells depending on their number. The more cells the connected battery has, the longer is

the charging process.

• Four LEDs on the charger indicate the charging status (25%, 50%, 75% and 100%).

Once the LED “100%” lights up, the battery is fully charged. Disconnect the battery

from the charger.

• Now, either connect another battery for charging, or disconnect the charger from the mains

voltage. Pull the mains plug out of the mains socket.

Keep the product in a cool, dry, dust-free place out of the reach of children.

CLEANING AND MAINTENANCE

The product does not require any maintenance and should never be disassembled for any

reason.

Unplug the connected battery from the charger before cleaning. Disconnect then the charger

from the mains voltage. Pull the mains plug out of the mains socket.

Only clean the product with a soft, clean, dry cloth. Dust can be easily removed using a clean,

soft brush and a vacuum cleaner.

Neveruseaggressivecleaningagentsorchemicalsforcleaning;thesecanleadnotonlyto

discolouration, but can also damage the product.

dropped even from a low height or subjected to mechanical pressure and vibra-

tions.

•If it can be assumed that safe operation is no longer possible, the product must be

turned off and precautions must be taken to ensure that it is not used unintentio-

nally.

It can be assumed that safe operation is no longer possible if the product is visibly

damaged, the product does not work at all, if it was stored long-term in unfavoura-

ble conditions, or if it was exposed to heavy loads during the transport.

d) Handling rechargeable batteries

•Keep batteries out of the reach of children. Always keep batteries out of the reach

of children.

•Donotleavethebatterieslyingaroundintheopen;thereisariskofthembeing

swallowed by children or domestic animals. In such a case, call a doctor immedia-

tely!

•Rechargeable batteries must never be short-circuited, dismantled or thrown into

re.Thereisariskofreandexplosion!

•If your skin comes into contact with leaking or damaged batteries, you may suffer

burns. For this reason you should use suitable protective gloves in this case.

•If any battery connector cables need to be cut to size (e.g. if the battery is

supplied without a connector plug), cut each cable individually to prevent a short

circuitoccurring.Riskofreandexplosion!

•Use the charger to charge only the batteries with appropriate technology (LiPo).

Never try charging other batteries or non-rechargeable batteries using this device.

Thereisariskofreandexplosion!

Non-rechargeable batteries are meant to be used once only and must be dispo-

sed of when empty. Charge rechargeable batteries intended for that use only.

•Batteries must not get damp or wet.

•Neverdamagetheexteriorofabattery.Thereisariskofreandexplosion!

•Never charge/discharge rechargeable batteries unattended.

•Never charge/discharge a battery directly in the model. First remove the battery

fromthemodel,disconnectittotallyfromspeedorightcontroller.

•When connecting the battery to the charger or model (e.g. model aircraft),

observe the correct polarity (plus/+ and minus/-). Should you connect the battery

incorrectly, not only will the model be damaged but also the battery. There is a risk

ofreandexplosion!

•Do not charge any battery that is still hot (e.g. due to high charge current from the

model). Allow the battery to cool down to room temperature before attempting to

charge it again.

•Never charge/discharge damaged, leaking or deformed batteries. This can result

inareorexplosion!Disposeoftheunusablebatteryinanecologicallysound

fashion.

•Never use a LiPo battery composed of different types of cells.

•Chargethebatteriesaboutevery3months;otherwiseself-dischargecanleadtoa

so-called deep discharge, which causes the batteries to become unusable.

•Disconnect the battery from the charger when the battery is fully charged.

•When used incorrectly (i.e. through an excessive charging current or incorrect

polarity), the rechargeable battery can be overcharged or destroyed. In the worst

case, the rechargeable battery can explode and thereby cause serious damage.

•Never damage the battery, never let the battery fall, do not pierce the battery with

any objects! Avoid applying any mechanical loads to the battery, never pull on the

battery’sconnectorcables!Thereisariskofreandexplosion!

These guidelines must also be observed when the battery is inserted into the

model (if the model is removed, for example).

•Ensure that the battery does not overheat during usage, recharging, discharging,

transport or storage. Do not place the battery adjacent to sources of heat (e.g.

cruise control, motor), keep the battery away from direct sunlight. There is a risk

ofreandexplosionifthebatteryoverheats!

•The battery must not reach a temperature of more than +60 °C (any additional

manufacturer warnings with other limitations must also be heeded as applicable!).

•If the battery is visually damaged do not use it any longer. Do not recharge it.

Thereisariskofreandexplosion!

Only touch the battery with care, use suitable protective gloves.

Dispose of the battery in an ecologically sound fashion.

•If the battery manufacturer provides no information as to maximum permissible

charge current, charge the LiPo battery with the maximum current of 1C. This

means that the charging current may not exceed the capacity value imprinted on

the accumulator (e.g. accumulator capacity 3000 mAh, max. charge current

3000 mA = 3 A).

•Follow any additional safety guidelines of the manufacturer of the used recharge-

able battery/battery pack.

TECHNICAL DATA

Charger type................................. V-CHARGE ECO LiPo 3000

Operating voltage ......................... 100 - 240 V/AC, 50/60 Hz

Protection class ............................ II

Charging sockets.......................... XH balancer connector

Appropriate battery type ............... LiPo (with rated voltage per cell 3.7 V)

Number of cells............................. 2 - 4

Battery capacity............................ 800 - 8000 mAh

Charging current........................... max. 3 A ±10%

Charging capacity......................... 35 W

Cut-off voltage .............................. 4.24 V (per cell)

Balancer current ........................... 400 mA

Short-circuit protection.................. yes

Overload protection ...................... yes

Ambient conditions ....................... Temperature +10 °C to +40 °C,

air humidity 0% to 90% relative, not condensing

Dimensions (W x L x H)................ 72 x 117 x 40 mm

Weight .......................................... 178 g

DISPOSAL

a) Product

This symbol must appear on any electrical and electronic equipment placed on the

EU market. This symbol indicates that this device should not be disposed of as

unsorted municipal waste at the end of its service life.

Owners of WEEE (Waste from Electrical and Electronic Equipment) shall dispose

of it separately from unsorted municipal waste. Spent batteries and accumulators,

which are not enclosed by the WEEE, as well as lamps that can be removed from

the WEEE in a non-destructive manner, must be removed by end users from the

WEEE in a non-destructive manner before it is handed over to a collection point.

Distributors of electrical and electronic equipment are legally obliged to provide free take-back

of waste. Conrad provides the following return options free of charge (more details on our

website):

•inourConradofces

• at the Conrad collection points

• at the collection points of public waste management authorities or the collection points set

up by manufacturers or distributors within the meaning of the ElektroG

End users are responsible for deleting personal data from the WEEE to be disposed of.

It should be noted that different obligations about the return or recycling of WEEE may apply in

countries outside of Germany.

b) (Rechargeable) batteries

Remove batteries/rechargeable batteries, if any, and dispose of them separately from the

product. According to the Battery Directive, end users are legally obliged to return all spent

batteries/rechargeablebatteries;theymustnotbedisposedofinthenormalhouseholdwaste.

Batteries/rechargeable batteries containing hazardous substances are labelled with

this symbol to indicate that disposal in household waste is forbidden. The abbrevia-

tions for heavy metals in batteries are: Cd = Cadmium, Hg = Mercury, Pb = Lead

(name on (rechargeable) batteries, e.g. below the trash icon on the left).

Used (rechargeable) batteries can be returned to collection points in your municipality, our

storesorwherever(rechargeable)batteriesaresold.Youthusfullyourstatutoryobligations

and contribute to environmental protection.

Batteries/rechargeable batteries that are disposed of should be protected against short circuit

and their exposed terminals should be covered completely with insulating tape before disposal.

Even empty batteries/rechargeable batteries can contain residual energy that may cause them

toswell,burst,catchreorexplodeintheeventofashortcircuit.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights

includingtranslationreserved.Reproductionbyanymethod,e.g.photocopy,microlming,orthecaptureinelectronicdata

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication

represents the technical status at the time of printing.

•Le bloc d’alimentation correspond à la classe de protection II (double isolation

ou isolation renforcée). Faites attention à ce que l’isolation du boîtier et le câble

d’alimentation ne soient ni endommagés ni détruits.

•Le chargeur est conçu pour un fonctionnement avec une prise de courant ayant

une tension de secteur de 100 - 240 V/CA, 50/60 Hz. Ne le faites jamais fonction-

ner à une autre tension.

La prise de courant doit se trouver à proximité immédiate de l’appareil et être

facilement accessible.

•Ne débranchez jamais le bloc d’alimentation en tirant sur le câble.

•Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion,

la manipulation d’appareils alimentés par le secteur doit être surveillée par un

personnel responsable, spécialement formé à cet effet.

•Dans les sites industriels, il convient d’observer les prescriptions de prévention

des accidents relatives aux installations et aux matériaux électriques des syndi-

cats professionnels.

•Ne laissez jamais le matériel d’emballage sans surveillance. Il pourrait devenir un

jouet dangereux pour les enfants !

•En cas de doute quant au raccordement correct de l’appareil, à son utilisation ou

si vous avez des questions pour lesquelles vous ne trouvez aucune réponse dans

ce mode d’emploi, contactez notre service de renseignements techniques ou un

autre spécialiste.

b) Emplacement d’installation

•Le produit ne doit être utilisé que dans des locaux intérieurs secs et fermés. Il ne

doit pas être mouillé, ni humide, sinon il y a un danger de choc électrique avec

danger de mort !

N’utilisez pas le chargeur à l’intérieur d’un véhicule.

•Choisissezunemplacementstable,plat,propreetsufsammentlargepourposer

le produit.

Neposezjamaisleproduitsurunesurfaceinammable(p.ex.tapis,nappe).

Utiliseztoujoursunsupportapproprié,noninammableetrésistantàlachaleur.

Ne placez pas le produit sur des meubles précieux sans avoir préalablement

assuréuneprotectionsufsante.Lachaleurproduiteparleproduitpeutdécolorer

ou endommager les matériaux.

Éloignez le chargeur des matériaux (par ex. rideaux, papier), de liquides (par ex.

essence)oudegazfacilementinammables.

•Évitez d’exposer le produit aux rayons directs du soleil, à une forte chaleur ou au

froid. Protégez-le de la poussière et de la saleté.

•Évitez d’utiliser l’appareil à proximité de champs magnétiques ou électromagné-

tiques puissants ainsi que près d’antennes émettrices et de générateurs H.F. Cela

peut perturber l’électronique de commande.

•Ne posez jamais de récipients remplis de liquide, de vases ou de plantes sur le

produit ou à côté.

Si ces liquides pénètrent à l’intérieur de l’appareil, le chargeur serait irréversi-

blementendommagé;parailleurs,celaconstitueunrisqueélevéd’incendieou

d’explosion.

Dans ce cas, mettez immédiatement la prise du réseau à laquelle le chargeur est

branché hors tension, sur tous les pôles (déconnectez le coupe-circuit automa-

tique ou retirez le fusible, puis coupez le disjoncteur différentiel).

Déconnectezmaintenantlabatterieduchargeuretdébranchezlached’alimen-

tation de la prise de courant.

Laissezsécherlabatterieetlechargeuretfaites-lesvérierensuitedansun

atelier spécialisé ou bien éliminez le produit dans le respect de l’environnement.

•Veillez à ce que le câble d’alimentation ne soit ni écrasé ou plié, ni endommagé

par des arêtes coupantes. Il est interdit d’utiliser un bloc d’alimentation endomma-

gé ! Poser le câble d’alimentation de manière que personne ne puisse trébucher.

c) Fonctionnement

•Ce chargeur doit être utilisé uniquement pour recharger des batteries LiPo

(tension nominale par cellule de 3,7 V).

Ne rechargez jamais d’autres batteries (par ex. NiMH, NiCd ou batteries au

plomb) ou des batteries non rechargeables. Vous courrez alors un risque élevé

d’incendie ou d’explosion !

•Ne raccordez qu’une seule batterie au chargeur.

•Maintenezunedistancesufsantedesobjetsinammables.Laissezsufsamment

de distance entre le chargeur et la batterie (min. 20 cm) et ne placez jamais

l’accumulateur sur la batterie.

•Comme le chargeur ainsi que la batterie raccordée s’échauffent pendant le pro-

cessusdecharge/décharge,ilestnécessaired’assureruneventilationsufsante.

Ne recouvrez jamais le chargeur ni la batterie.

•Ne laissez jamais l’appareil en marche sans surveillance. En dépit des circuits

protecteurs importants et variés, des dysfonctionnements ou des problèmes lors

du chargement d’une batterie rechargeable ne peuvent être exclus.

•Pendant l’utilisation du chargeur ou de la batterie rechargeable, ne portez jamais

de matériaux métalliques ou conducteurs comme par ex. des bijoux (chaînes,

bracelets, bagues, etc.). Un court-circuit au niveau de la batterie rechargeable ou

du chargeur peut entraîner un risque d’incendie et d’explosion.

MODE D’EMPLOI

CHARGEUR

N° DE COMMANDE 2588277 (TYP « V-CHARGE ECO LIPO 3000 »)

UTILISATION CONFORME

L’appareil de charge sert à recharger des batteries LiPo (N° de commande 2588277 = 2- 4

cellules) avec une tension nominale de 3,7 V chacune. Respectez les indications relatives au

courant de charge, performance de charge dans le chapitre « Caractéristiques techniques »

situéàlandecemoded’emploi.

L’appareil de charge dispose d’un bloc secteur (tension de fonctionnement 100 - 240 V/CA,

50/60 Hz), raccordez le chargeur à l’alimentation en tension/courant via le cordon d’alimenta-

tion de secteur à une prise de courant appropriée.

Il faut impérativement respecter les consignes de sécurité et les autres informations de ce

mode d’emploi !

Lisez attentivement la notice d’utilisation et conservez celle-ci pour pouvoir la consulter ulté-

rieurement. Donnez le produit à un tiers uniquement avec le mode d’emploi.

Toute utilisation autre que celle décrite précédemment peut provoquer la détérioration du pro-

duit;deplus,celas´accompagnededangerstelsquecourts-circuits,incendies,décharges

électriques,etc.L’appareilnedoitêtrenitransforménimodié;n’ouvrezpasleboîtier!

Ce produit répond aux exigences légales, nationales et européennes. Tous les noms d’en-

trepriseetlesappellationsd’appareilgurantdanscemanueld’utilisationsontdesmarques

ÉTENDUE DE LA LIVRAISON

• Chargeur

• Cordon d‘alimentation

• Mode d‘emploi

DERNIÈRES INFORMATIONS SUR LE PRODUIT

Téléchargez les modes d’emploi actualisés via le lien www.conrad.com/downloads ou scannez

leCodeQRillustré.Suivezlesinstructionsgurantsurlapageinternet.

EXPLICATION DES SYMBOLES

Le symbole attire l’attention sur la présence d’une tension dangereuse pouvant en-

traîner des blessures par choc électrique.

Le symbole met en garde contre les dangers pouvant entraîner des blessures cor-

porelles.

Lesymboledelaècheindiquedesinformationsspéciquesetdesconseilsspé-

ciaux pour le fonctionnement.

CONSIGNES DE SÉCURITÉ

Tout dommage résultant d’un non-respect du présent mode d’emploi

entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité

pour les dommages consécutifs !

De même, nous déclinons toute responsabilité en cas de dommages maté-

riels ou corporels résultant d’une mauvaise manipulation de l’appareil ou

d’un non-respect des consignes de sécurité ! Dans de tels cas, la garantie

prend n.

Chère cliente, cher client, les consignes de sécurité suivantes ne servent pas uni-

quement à protéger votre santé, mais également à préserver le bon fonctionnement

du produit.

Pour cette raison, lisez attentivement les points suivants avant le raccordement et

la mise en service de l’appareil.

a) Généralités

•Pourdesraisonsdesécuritéetd’homologation,ilestinterditdemodierla

construction ou de transformer l’appareil de son propre gré. Ne le démontez

jamais.

•Les travaux de maintenance, de réglage ou de réparation ne doivent être effec-

tués que par un spécialiste/un atelier spécialisé.

L´intérieurduboîtiernecontientaucunepiècedétachéenécessitantunréglage

ou une maintenance de votre part.

•Ce produit n’est pas un jouet, il ne doit pas arriver entre les mains d’enfants !

Le produit ne doit être placé, utilisé ou stocké que dans un endroit situé hors de

la portée des enfants. Il en est de même pour les batteries rechargeables. Les

enfants risquent de court-circuiter l’accu, ce qui pourrait causer une explosion.

Danger de mort !

•Ne laissez pas la batterie raccordée au chargeur si vous n’avez pas besoin de

celui-ci.

Débranchezlechargeurdelatensionsecteur,retirezlachesecteurdelaprise

de courant. Conservez ensuite le produit dans un endroit propre, sec et inacces-

sible aux enfants.

•Utilisez le produit uniquement en climat modéré et non tropical. Respectez le cha-

pitre « Caractéristiques techniques » en ce qui concerne les conditions ambiantes

autorisées.

•N’utilisez jamais immédiatement le produit lorsqu’il vient d’être transporté d’un

local froid à un local chaud. Sinon, l’eau de condensation formée risquerait de

perturber le bon fonctionnement ou d’endommager le produit ! En outre, cela

représente un risque d’électrocution mortelle !

Attendez d’abord que le chargeur (la ou les batteries) ait atteint la température

ambiante avant de le brancher à la tension de secteur et de le mettre en service.

Cela peut prendre plusieurs heures !

•Manipulez l’appareil avec prudence. Des chocs, des coups ou des chutes même

d’une faible hauteur sont susceptibles de provoquer un endommagement.

•S’il est à supposer qu’une utilisation sans danger n’est plus possible, le produit

doit être mis hors service et protégé contre toute utilisation intempestive.

Il est probable qu’une utilisation sans danger ne soit plus possible si l’appareil

présente des dommages visibles ou s’il ne fonctionne plus, après un stockage

dans des conditions défavorables ou après avoir subi de sévères contraintes liées

au transport.

d) Maniement de la batterie

•Les batteries ne doivent pas arriver dans les mains des enfants. Conservez les

batteries hors de la portée des enfants.

•Nelaissezpaslesbatteriesrechargeablesàlaportéedetous;lesenfantsoules

animaux domestiques pourraient les avaler. Dans ce cas, consultez immédiate-

ment un médecin !

•Veiller à ne pas court-circuiter les batteries, ne pas les ouvrir et ne pas les jeter

dans le feu. Risque d’incendie et d’explosion !

•En cas de contact avec la peau, les batteries qui fuient ou qui sont endommagées

peuvent occasionner des brûlures par l’acide . Dans de tels cas, portez des gants

de protection appropriés.

•Si vous devez raccourcir des câbles de raccordement de la batterie (par ex.

lorsquelabatterieestfourniesanschederaccordement),raccourcissez

chacune des lignes séparément pour ne pas provoquer de court-circuit. Risque

d’incendie et d’explosion !

•N’utilisez ce chargeur qu’avec des batteries ayant la technologie appropriée

(LiPo). N’essayez jamais de recharger d’autres batterie ou des batteries non

rechargeables avec ce chargeur. Risque d’incendie et d’explosion !

Les piles non rechargeables ne sont prévues que pour être utilisées une seule

fois. Une fois vides, elles doivent être éliminées selon les prescriptions en

vigueur. Rechargez uniquement les piles rechargeables prévues à cet effet.

•Les piles rechargeables ne doivent pas prendre l’humidité ni être mouillées.

•N’endommagez jamais l’enveloppe extérieure d’un accumulateur. Risque d’incen-

die et d’explosion !

•Ne chargez/déchargez jamais les piles rechargeables sans surveillance.

•Ne chargez/déchargez jamais un accumulateur directement dans le modèle.

Retirez d’abord la batterie du modèle et séparez-le du régulateur de vitesse.

•Lors de l’insertion de la batterie rechargeable dans le chargeur ou dans le

modèle, veillez à respecter la bonne polarité (positif/+ et négatif/-). L’inversion de

la polarité n’endommage pas seulement le produit mais aussi la batterie. Risque

d’incendie et d’explosion !

•Ne chargez/déchargez aucune batterie qui soit encore chaude (provoqué par ex.

pardescourantsdedéchargeélevésdanslemodèle).Attendezjusqu´àcequela

batterie ait atteint à la température ambiante avant de le recharger.

•Ne chargez/déchargez pas des piles rechargeables endommagées, déformées

ou qui fuient. Cela peut entraîner un incendie ou une explosion ! Éliminez ces

batteries inutilisables dans le respect de l’environnement.

•N’utilisez jamais de batteries LiPo qui soient composées de différents types de

cellules.

•Rechargez les batteries environ tous les 3 mois. Sinon, l’auto-décharge peut

provoquer une décharge profonde qui les rendra inutilisables.

•Retirez la batterie du chargeur lorsqu’elle est complètement rechargée.

•La batterie peut être en surcharge ou détruite lors d’une utilisation inadéquate

(courants de charge trop élevés ou inversion de polarité). Dans le pire des cas, la

batterie pourrait exploser et causer des dommages considérables.

•Ne démontez ni n’endommagez jamais la batterie, ne la laissez jamais tomber et

ne la percez jamais avec des objets tranchants ! Évitez toute contrainte méca-

nique de l’accumulateur, ne tirez jamais non plus aux câbles de raccordement de

la batterie ! Risque d’incendie et d’explosion !

Tenez-encompteégalementlorsquelabatterieestxéedanslemodèle(ou

qu’elle doit être retirée du modèle).

•Veillez, lors du fonctionnement, du chargement/déchargement, transport et

rangement de l’accumulateur à ce qu’elle ne surchauffe pas. Ne placez jamais

la batterie à proximité de sources de chaleur (tels que régulateur de vitesse ou

moteur) et ne l’exposez jamais au rayons directs du soleil. En cas de surchauffe

de la batterie il y a risque d’incendie et d’explosion !

•La batterie ne doit jamais atteindre une température de plus de + 60 °C (tenez

compte d’éventuelles indications supplémentaires du fabricant !).

•En cas de dommage constaté, ne plus utiliser le produit. Ne le rechargez plus.

Risque d’incendie et d’explosion !

Ne touchez la batterie que prudemment, utilisez des gants de protection appro-

priés.

Éliminez la batterie dans le respect de l’environnement.

•Si le fabricant de la batterie ne donne aucune information relative au courant de

charge maximal autorisé, alors rechargez la batterie LiPo avec un courant de

charge de max. 1C. Cela veut dire que le courant de charge ne doit pas dépasser

la valeur de capacité indiquée sur la batterie (par ex. pour une capacité de batte-

rie de 3000 mAH le courant de charge maximal s’élève à 3000 mA = 3 A).

•Tenez compte des indications de sécurité supplémentaires du fabricant relatives à

la batterie/au bloc de batteries que vous utilisez.

ÉLEMENTS DE CONNEXION ET DE COMMANDE

1 Douille de secteur

2 Quatre voyants LED pour indiquer l’état de

charge

3 Douilles XH pour le raccordement d’une batte-

rie LiPo

Ne raccordez toujours qu’une seule

batterie à la fois au chargeur. N’utilisez

toujours qu’une seule des douilles XH à

la fois.

Si plus d’une batterie est raccordée, cela

peut endommager le chargeur et les batteries !

MISE SERVICE ET UTILISATION

• Connectez la prise d’alimentation (1) via le câble d’alimentation fourni à une prise de

courant appropriée. Après quelques secondes, les voyants 25% / 75% et 50% / 100%

clignotent en alternance. Cela montre qu’aucun accu n’est branché et que le chargeur est

prêt à l’emploi.

• Connectez la douille de secteur (1) à une prise de courant adéquate via le cordon d’alimen-

tation fourni.

• Posez le bloc d’alimentation-chargeur sur une surface horizontale, plane et stable. Protégez

les surfaces de meubles précieux des rayures, des empreintes de pression ou des décolo-

rations à l’aide d’un support de protection approprié.

Le boîtier du chargeur chauffe pendant son fonctionnement. Par conséquent,

faitesattentionàcequ’ilyaittoujoursuneventilationsufsanteduchargeur;nele

recouvrez jamais pendant son fonctionnement.

• Séparez la batterie LiPo du régulateur de vitesse.

• Raccordezlabatterieàrechargerviasached’équilibreurXHaveclachedouillecorres-

pondante(3)duchargeur.VeillezàlapolaritécorrectedelacheXH.N’utilisezpaslaforce

lorsduraccordement,utiliseztoujoursladouillecorrespondanteàlabonneche.

Sur le côté supérieur du chargeur l’occupation des douilles XH est imprimée. En

général,l’undescâblesdelacheXHdelabatterieestcaractériséparunecouleur

(ounoir).Parailleurs,lacheXHpassedansladouillecorrespondantduchargeur

dans un seul sens.

   SIvotrebatterieauneconnexionpouréquilibreuravecunautretypedecheque

XH, il est possible de trouver un adaptateur dans le commerce spécialisé.

Ne raccordez toujours qu’une seule batterie à la fois au chargeur. N’utilisez toujours

qu’une seule des douilles XH à la fois.

Faites attention car seule une batterie ne peut être chargée en série (par ex. spéci-

éavec2S,3S,4S).

Les batteries spéciales dont les connexions des deux cellules sont séparées ne

peuvent pas être chargées avec ce chargeur.

• Le chargeur démarre le processus de charge et recharge la batterie LiPo via la connexion

de l’équilibreur. Pour cela, l’adaptation des tensions des cellules a lieu au même moment,

desortequ’aprèslanduprocessusdechargement,touteslescellulesmontrentlamême

tension (de faibles différences sont techniquement possibles).

Le courant de charge et la performance de charge du chargeur (voir chapitre « Caractéris-

tiques techniques ») se répartit selon le nombre de cellules. Plus la batterie connectée a de

cellules, plus le processus de chargement est long.

• Quatre voyants LED sur le chargeur indiquent l’état de charge (25%, 50%, 75% et 100%).

Quand le voyant LED 100% est allumé, la batterie est pleine. Débranchez la batte-

rie du chargeur.

• Raccordez ensuite une nouvelle batterie à recharger, ou bien débranchez le chargeur de la

tensiondesecteur,retirezlachedesecteurdelaprisedecourant.

Rangez le produit dans un endroit sec, frais, exempt de poussière et qui soit inaccessible

pour les enfants.

MAINTENANCE ET NETTOYAGE

Le produit ne nécessite aucune maintenance. Ne le démontez jamais.

Avant le nettoyage, débranchez la batterie du chargeur. Débranchez le chargeur de la tension

secteur,retirezlachesecteurdelaprisedecourant.

L’appareil ne doit être nettoyé qu’avec un chiffon doux, propre et sec. Vous pouvez éliminer les

poussières à l’aide d’un pinceau sec et propre, et d’un aspirateur.

Pour le nettoyage, n’utilisez pas de produits de nettoyage agressifs ou chimiques qui peuvent

non seulement décolorer mais aussi endommager le produit.

ÉLIMINATION

a) Produit

Tous les équipements électriques et électroniques mis sur le marché européen

doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être

éliminéséparémentdesdéchetsmunicipauxnontriésàlandesoncycledevie.

Tout détenteur d‘appareils usagés est tenu de les remettre à un service de collecte

séparédesdéchetsmunicipauxnontriés.Lesutilisateursnauxsonttenusdesé-

parer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas

intégrés dans l‘appareil usagé, ainsi que les lampes qui peuvent être enlevées de

l‘appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d‘équipements électriques et électroniques sont légalement tenus de re-

prendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit

suivantes (plus d‘informations sur notre site Internet) :

•ànoslialesConrad

• dans les centres de collecte créés par Conrad

• dans les points de collecte des organismes de droit public chargés de l‘élimination des dé-

chets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs

au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L‘utilisateurnalestresponsabledel‘effacementdesdonnéespersonnellessurl‘équipement

usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l‘Allemagne, d‘autres obligations peuvent s‘appli-

quer pour la remise et le recyclage des appareils usagés.

b) Piles/accumulateurs

Retirez les piles/accumulateurs insérés et éliminez-les séparément du produit. En tant qu‘utili-

sateurnal,vousêteslégalementtenu(Ordonnancerelativeàl‘éliminationdespilesusagées)

derapportertouteslespiles/accumulateursusagés;ilestinterditdelesjeteraveclesordures

ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractéri-

sées par les symboles ci-contre qui indiquent l’interdiction de les jeter dans les

ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd =

cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumu-

lateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récu-

pération de votre commune, à nos succursales ou à tous les points de vente de piles/ac-

cumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de

l’environnement.

Avant la mise au rebut, recouvrez complètement les contacts exposés de la batterie/des piles

avec un morceau de ruban adhésif pour éviter les courts-circuits. Même si les piles/batteries

rechargeables sont vides, l‘énergie résiduelle qu‘elles contiennent peut être dangereuse en

cas de court-circuit (éclatement, surchauffe, incendie, explosion).

CARACTÉRISTIQUES TECHNIQUES

Type de chargeur.......................... V-CHARGE ECO LiPo 3000

Tension de service........................ 100 - 240 V/CA, 50/60 Hz

Classe de protection..................... II

Douilles de chargement................ Connexion équilibreur XH

Type de batterie adapté................ LiPo (tension nominale de cellule 3,7 V chacune)

Nombre de cellules....................... 2 - 4

Capacité de batterie ..................... 800 - 8000 mAh

Courant de charge........................ max. 3 A ± 10%

Performance de charge................ 35 W

Tension de coupure ...................... 4,24 V par cellule

Courant d’équilibreur .................... 400 mA

Protection contre les

courts-circuits ............................... oui

Protection contre la surcharge...... oui

Conditions ambiantes................... Température:de+10°Cà+40°C;humiditérelativede

l’air : de 0% à 90%, sans condensation

Dimensions (P x L x H)................. 72 x 117 x 40 mm

Poids............................................. 178 g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne

photocopie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation

préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique

au moment de l'impression.

100 - 240 V/AC, 50/60 Hz. Laat het nooit werken met een andere spanning.

Er moet zich in de buurt van het apparaat een gemakkelijk toegankelijk stopcon-

tact bevinden.

•Trek de stekker van het netsnoer nooit aan het snoer uit het stopcontact!

•In scholen, opleidingscentra, hobbyruimtes en sociale werkplaatsen moet

geschoold personeel voldoende toezicht houden op het gebruik van het product.

•In commerciële inrichtingen moeten de voorschriften ter voorkoming van ongeval-

len van de brancheverenigingen voor elektrotechnische installaties en bedrijfsmid-

delen worden nageleefd.

•Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen

gevaarlijk speelgoed zijn!

•Wanneer u twijfelt over de juiste aansluiting resp. werking of hebt u vragen die

niet in de gebruiksaanwijzing worden beantwoord, neem dan contact op met onze

technische helpdesk of met een andere vakman.

b) Plaats van opstelling

•Gebruik het product uitsluitend in droge, gesloten binnenruimtes. Het mag niet

vochtig of nat worden: anders bestaat er kans op levensgevaarlijke elektrische

schokken!

Gebruik de lader ook niet binnen in een voertuig.

•Kies voor de lader een stabiele, vlakke, schone en voldoende grote opstelplaats.

Plaats de lader nooit op een brandbaar oppervlak (bijv. tapijt, tafellaken). Gebruik

altijd een geschikte onbrandbare, hittebestendige ondergrond.

Plaats de lader niet op waardevolle meubels zonder passende bescherming. Door

de inwerking van de hitte kunnen er kleur- of metaalveranderingen ontstaan.

Zet de lader niet in de nabijheid van licht ontvlambare materialen (bijv. gordijnen,

papier), vloeistoffen (bijv. benzine) of gassen.

•Vermijd direct zonlicht, overmatige hitte of koude. Houd de lader verwijderd van

stof en vuil.

•Vermijd het gebruik in de onmiddellijke buurt van sterke magnetische of

elektromagnetische velden, zendantennes of HF-generatoren. Hierdoor kan de

besturingselektronica beïnvloed worden.

•Zet bijv. geen voorwerpen met vloeistoffen, bijv. volle vazen of planten, op of

naast de lader.

Als deze vloeistoffen in de lader komen, wordt de lader onherstelbaar bescha-

digd, bovendien is het risico voor brand of een explosie zeer hoog.

Schakel in dit geval onmiddellijk het stopcontact waarop de lader is aangesloten

met alle polen uit (bijbehorende zekeringenautomaten uitschakelen resp. zekering

eruit draaien, vervolgens de FI-aardlekschakelaar uitschakelen).

Maak de accu nu los van de lader en trek de stekker uit het stopcontact.

Laat de accu en lader drogen, en vervolgens in een werkplaats controleren of

verwijder het conform de milieuvoorschriften.

•Zorg ervoor, dat het netsnoer niet wordt afgekneld of door scherpe randen wordt

beschadigd. Een beschadigd netsnoer mag niet meer gebruikt worden! Leg het

netsnoer zo, dat niemand er over kan struikelen.

c) Gebruik

•Met deze lader mogen alleen LiPo-batterijen worden opgeladen (nominale span-

ning per cel 3,7 V).

Laad nooit andere accu’s (bijvoorbeeld NiMH-, NiCd- of lood-zuur accu’s) of niet-

oplaadbare batterijen. Er bestaat groot brand- of explosiegevaar!

•Sluit slechts één accu aan op de lader.

•Zorg voor voldoende afstand t.o.v. brandbare voorwerpen. Houd tussen lader en

accu voldoende afstand (min. 20 cm), leg de accu nooit op de lader.

•Omdat zowel de lader als de aangesloten accupack warm worden tijdens het

opladen/ontladen, moet er voor voldoende ventilatie gezorgd worden. Dek de

lader en/of de aangesloten accu nooit af.

•Laat het product nooit onbewaakt tijdens het gebruik. Ondanks de vele veilig-

heidsschakelingen kunnen storingen of problemen bij het opladen van een accu

niet geheel worden uitgesloten.

•Als u met de lader of accu’s werkt, draag dan geen metalen of geleidende

materialen, zoals bijv. sieraden (kettingen, armbanden, ringen o.i.d.). Door een

kortsluiting aan de accu of de lader bestaat gevaar voor brand en explosie.

•Laat de accu’s nooit aangesloten op de lader wanneer ze niet geladen moeten

worden.

Koppel bovendien het lader los van de netspanning door de stekker uit het

stopcontact te trekken. Bewaar het product vervolgens op een schone en droge

plaats, niet toegankelijk voor kinderen.

•Gebruik het apparaat uitsluitend in een gematigd klimaat, niet in een tropisch

klimaat. Neem hierbij ook de omgevingscondities van het hoofdstuk “Technische

Gegevens” in acht.

•Gebruik het product nooit direct nadat het van een koude ruimte naar een warme

ruimte werd overgebracht. Het condenswater dat wordt gevormd kan onder

bepaalde omstandigheden het apparaat beschadigen of storingen veroorzaken!

Bovendien bestaat er levensgevaar door een elektrische schok!

Laat de lader (en de accu(‘s)) eerst op kamertemperatuur komen, voordat u hem

GEBRUIKSAANWIJZING

OPLADER

BESTELNR. 2588277 (TYP “V-CHARGE ECO LIPO 3000”)

BEOOGD GEBRUIK

De lader is ontworpen voor het opladen van LiPo-batterijen (2588277 = 2 - 4 cellen) met een

nominale celspanning van 3,7 V.elk. Let op de informatie inzake stroom, vermogen, enz. in het

hoofdstuk “Technische Gegevens” aan het einde van deze handleiding.

De lader heeft een interne voeding (spanning 100 - 240 V/AC, 50/60 Hz), sluit de lader aan op

de spanning/stroomtoevoer via het meegeleverde netsnoer in een reglementair stopcontact.

Volg te allen tijde de veiligheidsvoorschriften en alle andere informatie in deze gebruiksaan-

wijzing op!

Lees deze gebruiksaanwijzing zorgvuldig en aandachtig door en bewaar deze voor toekomstig

gebruik. Overhandig het product uitsluitend samen met deze gebruiksaanwijzing aan derden.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het pro-

duct. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken enz.

Het volledige product mag niet aangepast of omgebouwd worden en de behuizing mag niet

geopend worden!

Dit product voldoet aan de nationale en Europese wettelijke eisen. Alle voorkomende bedrijfs-

namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rech-

ten voorbehouden.

OMVANG VAN DE LEVERING

• Oplader

• Stroomkabel

• Gebruiksaanwijzing

NIEUWSTE PRODUCTINFORMATIE

Download de meest recente gebruiksaanwijzing via onderstaande link www.conrad.com/down-

loads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website op.

PICTOGRAMVERKLARINGEN

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk

letsel door elektrische schokken.

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.

VEILIGHEIDSVOORSCHRIFTEN

Bij schade veroorzaakt door het niet in acht nemen van deze gebruiksaanwij-

zing, vervalt het recht op waarborg/garantie! Wij zijn niet aansprakelijk voor

gevolgschade!

Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk

letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de

veiligheidsvoorschriften! In dergelijke gevallen vervalt de waarborg/garantie.

Geachte klant: de volgende veiligheidsvoorschriften hebben niet enkel de bescher-

ming van uw gezondheid, maar ook de bescherming van het product tot doel.

Lees daarom de volgende punten aandachtig door voordat u het product aanslui-

tend in gebruik neemt.

a) Algemeen

•Om veiligheids- en keuringsredenen is het eigenmachtig ombouwen en/of veran-

deren van het product niet toegestaan. Demonteer het daarom nooit.

•Laat het product alleen door een vakman of een reparatiedienst onderhouden,

instellen en repareren.

Binnenin het apparaat bevinden zich geen onderdelen die door de gebruiker kun-

nen worden ingesteld of onderhouden.

•Het product is geen speelgoed, houd het uit de buurt van kinderhanden! Het

product mag alleen op een plaats worden opgesteld, gebruikt of opgeborgen die

voor kinderen niet bereikbaar is. Hetzelfde geldt voor accu’s. Kinderen zouden de

accu/het accupack kunnen kortsluiten, waardoor er een explosie kan ontstaan. Er

bestaat levensgevaar!

•De opbouw van het product voldoet aan de beschermingsklasse II (dubbele of

versterkte isolering). Er dient bovendien op te worden gelet, dat de isolering van

de behuizing resp. de stroomkabel noch beschadigd, noch vernietigd wordt.

•De lader is ontworpen voor gebruik op een stopcontact met een netspanning van

op de voedingsspanning aansluit en in gebruik neemt. Dit kan een aantal uren

duren!

•Ga voorzichtig met het product om. Door schokken, slagen mechanische druk,

trillingen of een val, ook van geringe hoogte, kan het beschadigd raken.

•Stel - als aannemelijk is dat veilig gebruik niet langer mogelijk is - het product

buiten bedrijf en borg het tegen onbedoeld gebruik.

Het is aan te nemen dat een veilige werking niet meer mogelijk is, als het product

zichtbaar beschadigd is, het product niet meer functioneert, het langere tijd onder

ongunstige omstandigheden is opgeslagen of na zware transportbelastingen.

d) Omgang met accu’s

•Houd accu’s buiten het bereik van kinderen. U moet accu’s ook buiten het bereik

van kinderen opbergen.

•Laataccu’snietachteloosrondslingeren;erbestaathetgevaardatdezedoor

kinderen of huisdieren worden ingeslikt. In een dergelijk geval dient u onmiddellijk

een arts te raadplegen!

•Accu’s nooit kortsluiten, demonteren of in het vuur werpen. Er bestaat brand- en

explosiegevaar!

•Lekkende of beschadigde accu’s kunnen bij aanraking met de huid bijtwonden

veroorzaken, gebruik daarom in dit geval geschikte beschermende handschoe-

nen.

•Indien de aansluitkabels van de accu moeten worden ingekort (bijv. wanneer de

accu zonder aansluitstekker wordt geleverd), maak dan elke kabel afzonderlijk

korter, zodat geen kortsluiting ontstaat. Brand- en explosiegevaar!

•Laad alleen accu’s met de juiste batterij-technologie (LiPo) met de lader. Probeer

nooit andere oplaadbare batterijen of niet-oplaadbare batterijen op te laden met

dit apparaat. Er bestaat brand- en explosiegevaar!

Niet-oplaadbare batterijen zijn bedoeld voor eenmalig gebruik. Ze moeten volgens

de plaatselijk voorschriften worden ingeleverd als ze leeg zijn. Laad enkel daar-

voor bedoelde accu’s op.

•Accu’s mogen niet vochtig of nat worden.

•Beschadig nooit het omhulsel van de accu. Er bestaat brand- en explosiegevaar!

•U mag accu’s nooit onbewaakt laten tijdens het opladen/ontladen.

•Laad/ontlaad een accu nooit rechtstreeks in een model. Verwijder de batterij eerst

uit het model, koppel deze volledig los van de rij- of vluchtregelaar..

•Let bij het aansluiten van de batterij aan de lader of aan het model (bv. vluchtmo-

del) op de juiste polariteit (let op plus/+ en min/-). Bij een omgekeerde polariteit

raakt niet alleen de lader maar ook de accu beschadigd. Er bestaat brand- en

explosiegevaar!

•Laad/ontlaad geen accu’s die nog heet zijn (bijv. veroorzaakt door een te hoge

ontlaadstroom in het model). Laat de accu eerst op kamertemperatuur komen

voordat deze weer wordt opgeladen.

•Laad/ontlaad nooit beschadigde, lekkende of vervormde accu’s. Dit kan leiden

totbrandofeenontplofng!Verwijderdergelijkeonbruikbareaccu’sconformde

milieuvoorschriften.

•Gebruik nooit LiPo-batterijen die uit verschillende cellen zijn samengesteld.

•Laadaccu´songeveeromde3maandenop,omdatandersdoordezelfontlading

dezogehetendiepontladingkanoptreden,waardoordeaccu´sonbruikbaar

worden.

•Koppel de accu los van de lader als de accu volledig opgeladen is.

•Bij ondeskundige hantering (te hoge laadstromen of foutieve polarisatie) kan de

accu overladen resp. vernield worden. In het ergste geval kan de accu exploderen

en zo aanzienlijke schade veroorzaken.

•Beschadig accu’s niet. Laat de accu niet vallen en steek niet met scherpe voor-

werpen in de accu! Voorkom elke mechanische belasting van de accu. Trek nooit

aan de aansluitkabels van de accu! Er bestaat brand- en explosiegevaar!

Let hier ook op wanneer de accu in het model wordt geplaatst of eruit wordt

verwijderd.

•Zorg bij het gebruik, op- of ontladen, transport en de opslag van de accu dat

deze niet oververhit raakt. Plaats de accu niet in de buurt van warmtebronnen

(zoals rijregelaar, motor) en voorkom ook de blootstelling aan direct zonlicht. Bij

oververhitting van de accu bestaat brand- en explosiegevaar!

•De accu mag nooit een hogere temperatuur dan +60 °C hebben (raadpleeg evt.

extra informatie van fabrikant met betrekking tot andere beperkingen!).

•Indien de accu beschadigingen vertoont, mag de accu niet meer worden gebruikt.

Laad de accu niet meer op. Er bestaat brand- en explosiegevaar!

Pak de accu slechts voorzichtig beet en gebruik eventueel beschermende hand-

schoenen.

Verwijder de accu overeenkomstig de milieuvoorschriften.

•Wanneer de fabrikant van de accu geen informatie over de maximaal toegestane

laadstroom voorziet, dan laadt u de Li-Po-accu met een laadstroom van max. 1C.

Dit betekent dat de laadstroom de op de accu vermelde capaciteitswaarde niet

mag overschrijden (bijv. accucapaciteit 3000 mAh, max. laadstroom 3000 mA = 3

A).

•Let op de extra veiligheidsvoorschriften van de fabrikant van de door u gebruikte

oplaadbare batterijen/accupacks.

AANSLUIT- EN BEDIENINGSELEMENTEN

1 Netaansluitingen

2 Vier LED’s voor weergave van de laadtoestand

3 XH-aansluitingen voor het aansluiten van een

LiPo-accu

Sluit altijd slechts één accu op hetzelfde

moment aan op de lader. Gebruik altijd

slechts één van de XH-aansluitingen op

hetzelfde moment.

Als er meer dan één accu aan de lader

werd aangesloten, kan dit schade aan

de lader en de batterij veroorzaken!

INGEBRUIKNAME EN WERKING

• Verbind de netbus (1) via het meegeleverde netsnoer met een reglementaire contactdoos.

Na een paar seconden blinken afwisselend de LED’s 25%/75% en 50%/100%. Dit geeft

aan dat er geen accu is aangesloten en dat de lader klaar voor gebruik is.

• Verbind de netstekker (1) via het meegeleverde netsnoer met een reglementaire contact-

doos.

• Plaats de lader op een horizontaal, egaal, stabiel oppervlak. Bescherm het oppervlak van

kostbare meubels met een geschikte onderlegger tegen krassen, drukplekken of verkleurin-

gen.

De behuizing van de lader wordt warm tijdens het gebruik. Zorg daarom altijd voor

voldoende ventilatie van de lader, bedek hem nooit tijdens het gebruik.

• Koppel de LiPo-accu los van de rij- of vluchtregelaar.

• Sluit de op te laden accu met de XH-balancer-stekker aan op de desbetreffende aansluiting

(3) van de lader. Let hierbij op de juiste polariteit van de XH-stekker. Gebruik geen geweld

bij het aansluiten en maak altijd gebruik van een bij de stekker passende aansluiting.

Op de bovenkant van de lader, wordt de bezetting van de XH-aansluitingen weer-

gegeven. Doorgaans is een van de kabels van de XH-stekker op de accu gekleurd

(of zwart) gemarkeerd. Daarnaast past de XH-stekker maar op één manier in de

betreffende aansluiting van de lader.

Als uw accu een balancer-aansluiting heeft met een ander type stekker dan XH,

dan kunt u in de desbetreffende speciaalzaken een overeenkomstige adapter

aanschaffen.

Sluit altijd slechts één accu op hetzelfde moment aan op de lader. Gebruik altijd

slechts één van de XH-aansluitingen op hetzelfde moment.

Merk op dat alleen een LiPo-accu in serie geladen kan worden (bv. met 2S, 3S, 4S

gemarkeerd).

Speciale accu’s waar, bijvoorbeeld, de aansluitingen van beide cellen apart werden

gecreëerd, kunnen niet worden geladen met deze lader.

• De lader begint het laadproces en laadt de LiPo-accu via de balancer-aansluitingen. Dit

gebeurt gelijktijdig met het instellen van de celspanningen, zodat na voltooiing van het

laden, alle cellen dezelfde spanning hebben (kleine afwijkingen door technische redenen).

De laadstroom of het laadvermogen van de lader (zie ook hoofdstuk “Technische Gege-

vens”) is verdeeld afhankelijk van het aantal cellen. Hoe meer cellen de aangesloten batterij

heeft, hoe langer het laadproces.

• Vier LED’s op de lader tonen u de laadtoestand (25%, 50%, 75% en 100%).

Als de LED “100%” oplicht, is de accu volledig opgeladen. Scheid de accu van de

lader.

• Sluit nu opnieuw een volgende accuj aan om op te laden of ontkoppel de lader van de

netspanning, trek de stekker uit het stopcontact.

Bewaar het product op een droge, koele en stofvrije plaats die voor kinderen niet toeganke-

lijk is.

ONDERHOUD EN SCHOONMAKEN

Het product is voor u onderhoudsvrij, demonteer het nooit.

Voor het schoonmaken moet een aangesloten batterij ontkoppeld worden van de lader. Koppel

dan de lader los van de netspanning door de netstekker uit het stopcontact te trekken.

Maak het product uitsluitend schoon met een droge, zachte en schone doek. Stof kan zeer

gemakkelijk met een droge, schone borstel en een stofzuiger verwijderd worden.

Gebruik voor de reiniging geen agressieve reinigingsmiddelen of zelfs chemicaliën, dit kan niet

alleen tot verkleuringen maar ook tot beschadigingen van het product leiden.

AFVALVERWIJDERING

a) Product

Alle elektrische en elektronische apparatuur die op de Europese markt wordt ge-

bracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit appa-

raat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeen-

telijk afval moet worden weggegooid.

Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van

het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude

batterijen en accu‘s die niet bij het oude apparaat zijn ingesloten, evenals lampen

die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd,

van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude ap-

paratuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer

informatie op onze website):

•inonzeConrad-lialen

• in de door Conrad gemaakte inzamelpunten

• in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesyste-

men die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind-

gebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden

voor het inleveren van oude apparaten en het recyclen van oude apparaten.

b)Batterijen/accu’s

Verwijder eventueel geplaatste batterijen/accu‘s en gooi ze apart van het product weg. U als

eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu‘s in

televeren;hetweggooienbijhethuisvuilisverboden.

Batterijen/accu’s die schadelijke stoffen bevatten, zijn gemarkeerd met neven-

staand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aandui-

dingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb =

lood (de aanduiding staat op de batterijen/accu’s, bijv. onder de links afgebeelde

vuilnisbaksymbool).

Ukuntverbruiktebatterijen/accu’sgratisbijdeverzamelpuntenvanuwgemeente,onzelialen

of overal waar batterijen/accu’s worden verkocht, afgeven. U voldoet daarmee aan de wet-

telijke verplichtingen en draagt bij aan de bescherming van het milieu.

Dek blootliggende contacten van batterijen/accu‘s volledig met een stukje plakband af alvorens

ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu‘s leeg zijn, kan de

rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting,

brand, explosie).

TECHNISCHE GEGEVENS

Ladertype...................................... V-CHARGE ECO LiPo 3000

Bedrijfsspanning........................... 100 - 240 V/AC, 50/60 Hz

Beschermingsklasse..................... II

Laadaansluitingen ........................ XH-balancer-aansluiting

Geschikte accutypen .................... LiPo (nominale celspanning elk 3,7 V)

Aantal cellen................................. 2 - 4

Accucapaciteit .............................. 800 - 8000 mAh

Laadstroom................................... max. 3 A ±10%

Laadvermogen.............................. 35 W

Uitschakelingsspanning................ 4,24 V (per cel)

Balancer-stroom ........................... 400 mA

Kortsluitingsbescherming ............. ja

Aarding......................................... ja

Omgevingscondities ..................... Temperatuur +10 °C tot +40 °C, relatieve luchtvochtigheid

0% tot 90%, niet condenserend

Afmetingen (l x b x h).................... 72 x 117 x 40 mm

Gewicht......................................... 178 g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne

photocopie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation

préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique

au moment de l'impression.

This manual suits for next models

Table of contents

Languages:

Other Reely Batteries Charger manuals

Reely

Reely V-CHARGE ECO NIMH 1000 User manual

Popular Batteries Charger manuals by other brands

Absima

Absima APC-1 instruction manual

P.I.T.

P.I.T. PH20-2.4A Operation manual

Nokia

Nokia DT-910 user guide

Saitek

Saitek SmartCharger instruction manual

PIXO

PIXO C2+ instruction manual

GreenWorks Pro

GreenWorks Pro CAB801 Operator's manual

VOLTCRAFT

VOLTCRAFT CC1A operating instructions

HORI

HORI DualSense instruction manual

SKC

SKC 223-229A operating instructions

Siemens

Siemens SICHARGE D Product information

Huawei

Huawei FusionCharge AP07N-EU instructions

Williams Sound

Williams Sound Multiple Charger CHG 1269A instructions

Anker

Anker PowerWave manual

NewMar

NewMar SOL 20 quick start guide

Savant

Savant OWC-200B Quick reference guide

Konig

Konig GAM3DS-ADAPT10 manual

VOLTCRAFT

VOLTCRAFT V-Charge 2S QUAD operating instructions

Eagle Pro

Eagle Pro EXP D5 Series user manual

Reely V-CHARGE ECO LIPO 3000 User manual

Popular Batteries Charger manuals by other brands
