Rehobot Pp70-2500fp User manual

INSTRUCTIONS

PP70/80/100 - 2500 - FP/RC/MLD/MRV

Eskilstuna 2012-08-27 MJO Document number: 65572 Subject to change without prior notice!

PP70/80/100 - 2500 - FP/RC/MLD/MRV

BRUKSANVISNING • BRUGSANVISNING • KÄYTTÖOHJE • OPERATING INSTRUCTIONS

GEBRAUCHANWEISUNG • MODE D’EMPLOI • GEBRUIKSAANWIJZING

ISTRUZIONI PER L’USO • INSTRUCCIONES DE USO • INSTRUÇÕES DE USO

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

PP70/80-2500MLD

Tryckluftsanslutning

Pumpen behöver minst 0,6 MPa (6 bar, 87 psi) lufttryck för att uppnå

70 MPa (700 bar, 10150 psi) respektive 80 MPa (800 bar, 11600 psi)

hydraultryck. Tillse att luftrycket ej överstiger 1,2 MPa (12 bar, 145 psi) då

detta kan skada pumpen. För god funktion och lång livslängd använd ren

tryckluft med vattenavskiljare och dimsmörjning. Anslut tryckluft med G

1/4” koppling enligt Fig. 2, pos.A.

Anslutning av hydraulslang

Anslut hydraulslang med G 1/4” koppling (Fig. 2, pos. B, C ) eller använd

REHOBOT snabbkopplingar.

PP70/80-2500MRV

Tryckluftsanslutning

Pumpen behöver minst 0,6 MPa (6 bar, 87 psi) lufttryck för att uppnå

70 MPa (700 bar, 10150 psi) respektive 80 MPa (800 bar, 11600 psi)

hydraultryck. Tillse att luftrycket ej överstiger 1,2 MPa (12 bar, 145 psi) då

detta kan skada pumpen. För god funktion och lång livslängd använd ren

tryckluft med vattenavskiljare och dimsmörjning. Anslut tryckluft med G

1/4” koppling enligt Fig. 2, pos.A.

Anslutning av hydraulslang

Tryckanslutning, anslut hydraulslang med G 1/4” koppling (Fig. 2, pos.

B ) eller använd REHOBOT snabbkopplingar. Returanslutning, anslut

hydraulslang med G 1/4” koppling (Fig. 2, pos. C ) eller använd REHOBOT

snabbkopplingar.

Luftning av hydraulsystem

Vid anslutning av slangar och verktyg kan luft ackumuleras i hydraulsys-

temet, vilket medför störningar i funktionen. Lufta systemet genom att

köra verktyg/cylinder 3-4 cykler (pumpa ut till full slaglängd och avlasta)

utan belastning. Tillse att verktyg/cylinder hålles lägre än pumpen för att

möjliggöra att luften går tillbaka till pumpens oljebehållare. Beroende

av mängden luft som nns i anslutna slangar eller verktyg kan behov av

oljepåfyllning nnas, se Oljepåfyllning.

Användning

För att effektivt utnyttja tankens oljevolym ska ventilationspluggen öppnas

(drag upp) innan pumpning, se Fig. 3.

OBS, tillse att pluggen är stängd (skjut in) vid transport.

PP70/80/100-2500FP

Start

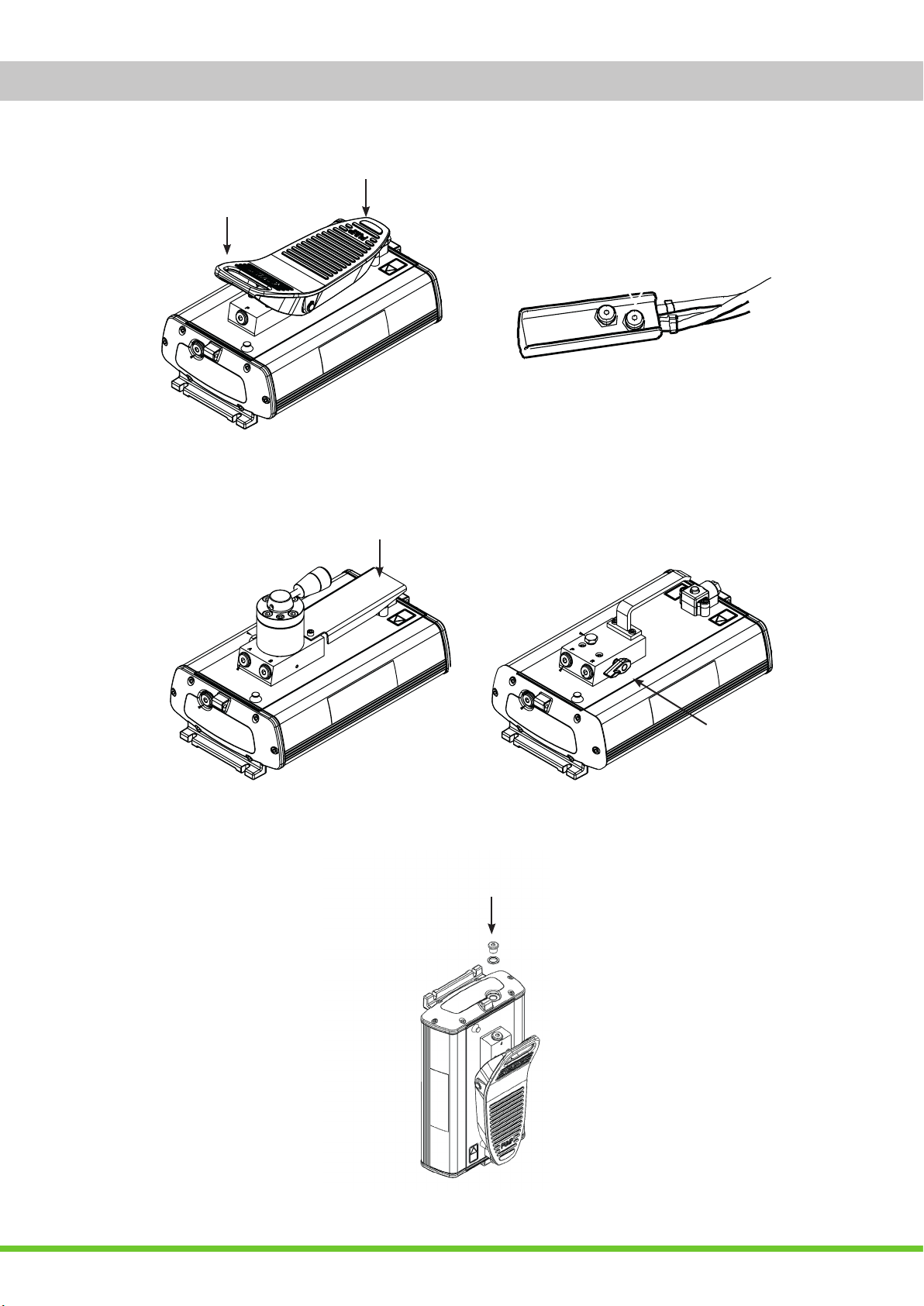

För utpumpning av cylinder/verktyg tryck ned fotpedalens tryckreglage (Fig.

4, pos. A). Pumpen stannar och behåller uppnått hydraultryck när pedalen

släppes i neutralt läge.

Avlastning

För avlastning av cylinder/verktyg tryck ned avlastningspedalen (Fig. 4, pos.

B). Pedalen hålles nedtryckt tills önskad retur är uppnådd.

OBS! Om pumpen överfylls vid avlastning av cylinder/verktyg, kommer

överskottsoljan att rinna ut genom avluftningsventilen.

PP70/80/100-2500RC

Start

Tryck in start/stoppknappen (Fig. 4, pos. P) på manöverhandtaget. Pumpen

stannar och behåller uppnått hydraultryck när start/stoppknappen släpps.

Avlastning

Tryck in returknappen (Fig. 4, pos R). Knappen hålles nedtryckt tills önskad

retur är uppnådd.

OBS! Om pumpen överfylls vid avlastning av cylinder/verktyg, kommer

överskottsoljan att rinna ut genom avluftningsventilen.

Tack för det förtroende Du visat oss genom att välja en REHOBOT

-produkt. REHOBOT står för produkter av hög kvalitet och vår förhoppning

är att Du skall få användning av denna produkt under många år.

För att undvika störningar i funktionen rekommenderar vi att Du läser

igenom denna bruksanvisning innan Du använder produkten.

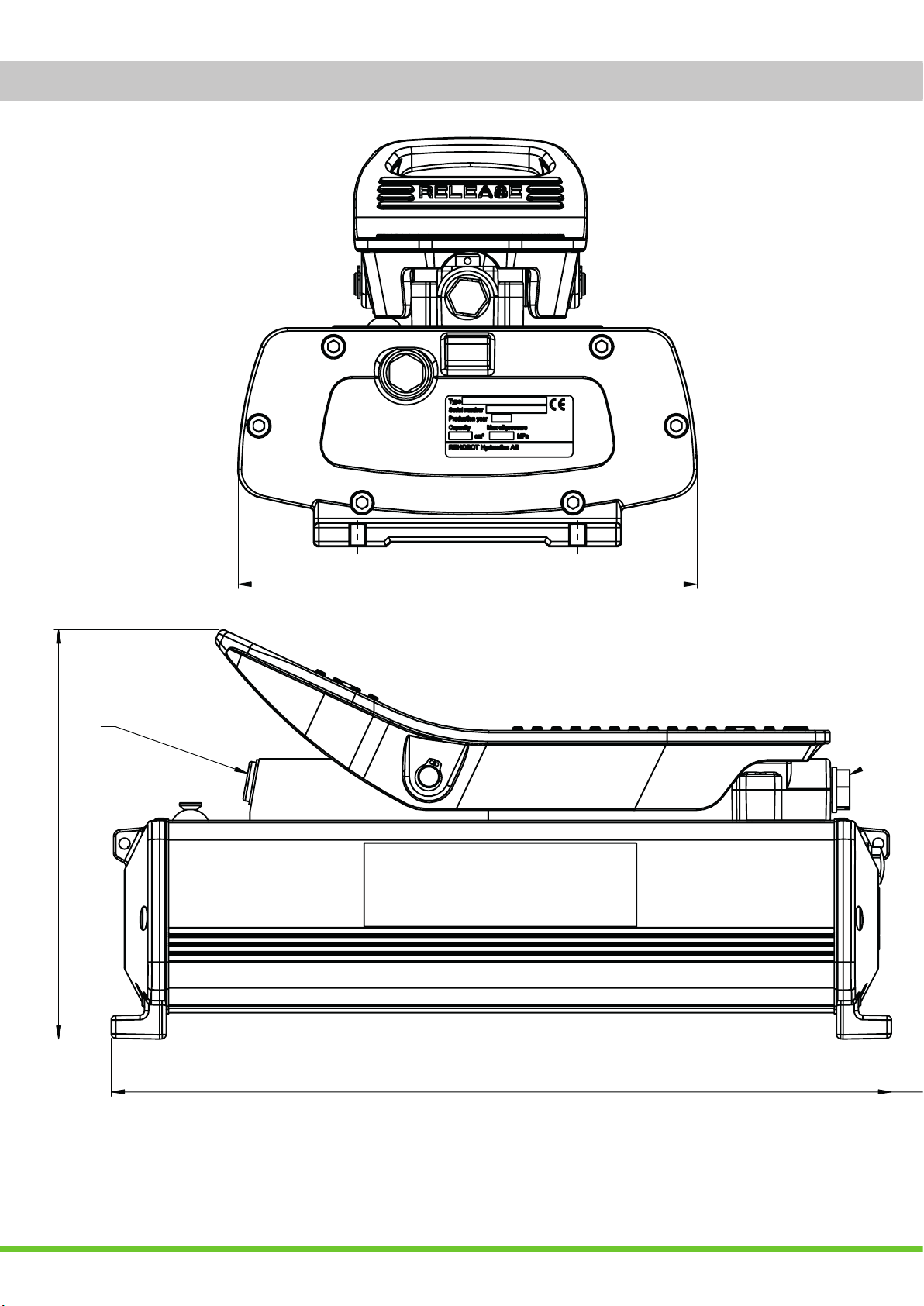

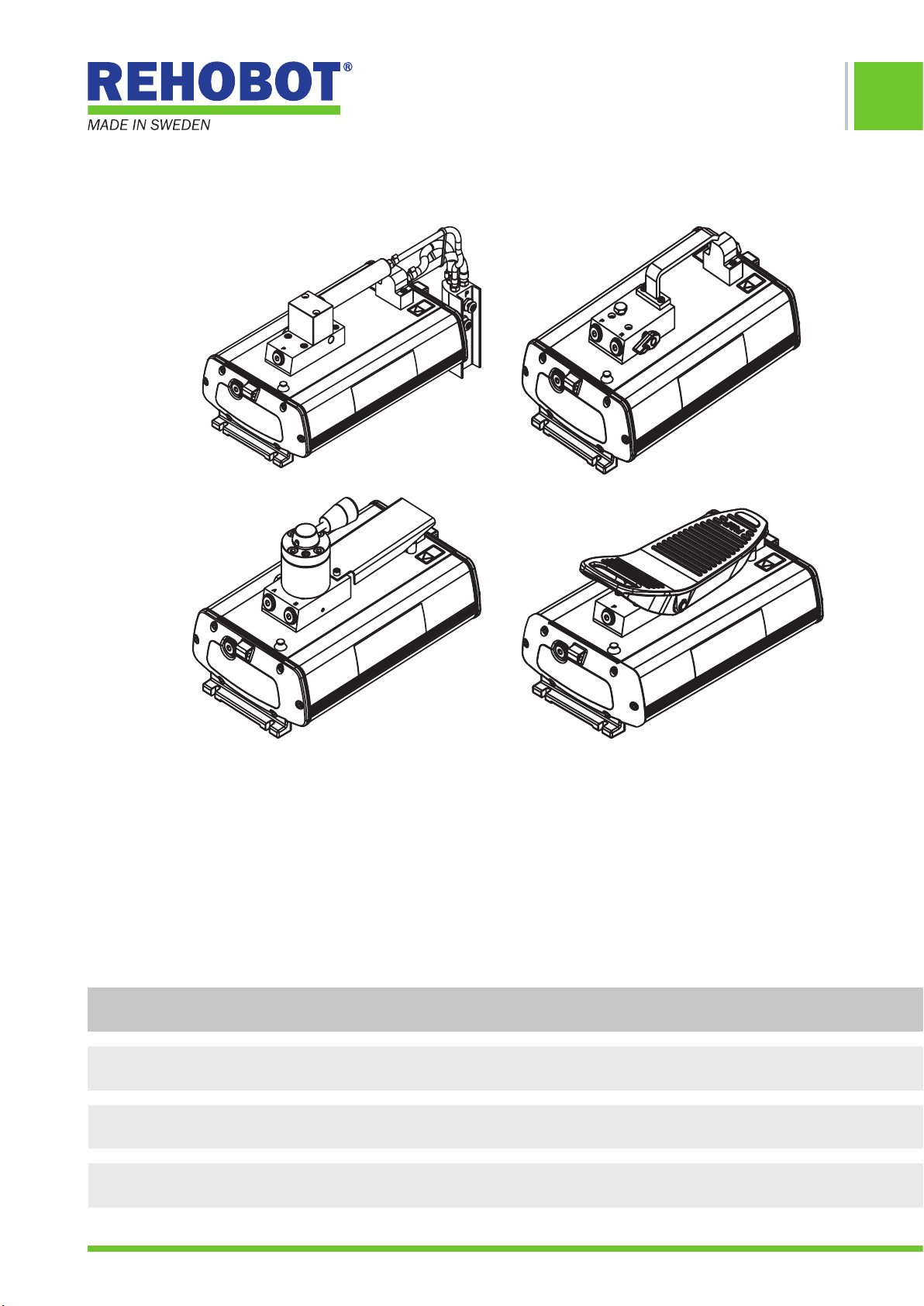

Teknisk beskrivning (Fig. 1)

Max. arbetstryck:

PP70-2500 70 MPa (700 bar, 10150 psi)

PP80-2500 80 MPa (800 bar, 11600 psi)

PP100-2500 100 MPa (1000bar, 14500 psi)

Erforderligt lufttryck: 0,65-1,0 MPa (6,5-10 bar, 94-145 psi)

Kapacitet:

PP70-2500 1150-260 cm3/min. (70-15 in3/min)

PP70-2500RC 1070-200 cm3/min. (65-12 in3/min)

PP80-2500 760-170 cm3/min. (46-10 in3/min)

PP80-2500RC 710-130 cm3/min. (43-8 in3/min)

PP100-2500 760-100 cm3/min. (46-6 in3/min)

PP100-2500RC 710-80 cm3/min. (43-5 in3/min)

2500-serien

Total oljevolym: 2600 cm3 (158.6 in3)

Effektiv oljevolym: 2500 cm3(128.1 in3)

Vikt inkl. olja:

PP70/80/100-2500FP 10.1 kg (22.3 lbs)

PP70/80/100-2500RC 10,8 kg (23.8 lbs)

PP70/80-2500MLD 10,5 kg (23.1 lbs)

PP70/80-2500MRV 9.8 kg (21.6 lbs)

Samtliga modeller är utrustade med siktglas för enkel kontroll av max.

oljenivå.

PP70/80/100-2500FP, är försedd med fotpedal för pumpning och

avlastning.

PP70/80/100-2500RC, är försedd med fjärrmanövreringsdon. Från

manöverdonet styrs pumpen med hjälp av två knappreglage, start/stopp

och avlastning.

PP70/80-2500MLD, är försedd med spak/riktningsventil för dubbelver-

kande hydraulik och pedal för start/stopp.

PP70/80-2500MRV, är avsedd för anslutning av verktyg med egen regler-

ventil eller annan extern ventil. Pumpen har portar för tryck- och returans-

lutning och vred för manuell avlastning.

Säkerhetsfunktion

Pumpen är försedd med säkerhetsventil som reglerar utgående tryck.

Säkerhetsventilen är fabriksinställd på maximalt arbetstryck.

Installation

PP70/80/100-2500 FP/RC

Tryckluftsanslutning

Pumpen behöver minst 0,6 MPa (6 bar, 87 psi) lufttryck för att uppnå

70 MPa (700 bar, 10150 psi), 80 MPa (800 bar, 11600 psi) respektive

100MPa hydraultryck. Tillse att luftrycket ej överstiger 1,2 MPa (12 bar, 145

psi) då detta kan skada pumpen. För god funktion och lång livslängd använd

ren tryckluft med vattenavskiljare och dimsmörjning. Anslut tryckluft med G

1/4” koppling enligt Fig. 2, pos.A.

Anslutning av hydraulslang

Anslut hydraulslang med G 1/4” koppling (Fig. 2, pos. B) eller använd

REHOBOT snabbkopplingar.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

Takk for tilliten du har vist oss ved å velge et REHOBOT-produkt. REHOBOT

står for produkter av høy kvalitet, og vårt håp er at du skal få nytte av dette

produktet i mange år.

For å unngå funksjonsforstyrrelser, anbefaler vi at du leser igjennom denne

bruksanvisningen før du tar produktet i bruk.

Teknisk beskrivelse (Fig. 1)

Maks. arbeidstrykk:

PP70-2500 70 MPa (700 bar, 10150 psi)

PP80-2500 80 MPa (800 bar, 11600 psi)

PP100-2500 100 MPa (1000bar, 14500 psi)

Nødvendig lufttrykk: 0,65-1,0 MPa (6,5-10 bar, 94-145 psi)

Kapasitet:

PP70-2500 1150-260 cm3/min. (70-15 in3/min)

PP70-2500RC 1070-200 cm3/min. (65-12 in3/min)

PP80-2500 760-170 cm3/min. (46-10 in3/min)

PP80-2500RC 710-130 cm3/min. (43-8 in3/min)

PP100-2500 760-100 cm3/min. (46-6 in3/min)

PP100-2500RC 710-80 cm3/min. (43-5 in3/min)

Totalt oljevolum: 2600 cm3 (158.6 in3)

Effektiv oljevolum: 2500 cm3(128.1 in3)

Vekt inkl. olje:

PP70/80/100-2500FP 10.1 kg (22.3 lbs)

PP70/80/100-2500RC 10,8 kg (23.8 lbs)

PP70/80-2500MLD 10,5 kg (23.1 lbs)

PP70/80-2500MRV 9.8 kg (21.6 lbs)

Samtlige modeller er utstyrt med nivåvindu for enkel kontroll av maks.

oljenivå.

PP70/80/100-2500FP er utstyrt med fotpedal for pumping og avlastning.

PP70/80/100-2500RC er utstyrt med fjernstyringsenhet. Fra styringsenhe-

ten styres pumpen ved hjelp av to knapper, start/stopp og avlastning.

PP70/80-2500MLD er utstyrt med spak/retningsventil for dobbeltvirkende

hydraulikk og pedal for start/stopp.

PP70/80-2500MRV er tiltenkt tilkopling av verktøy med egen regulerings-

ventil eller annen ekstern ventil. Pumpen har porter for trykk- og returtilkop-

ling og håndtak for manuell avlastning.

Sikkerhetsfunksjon

Pumpen er utstyrt med sikkerhetsventil som regulerer utgående trykk. Sik-

kerhetsventilen er fabrikkinnstilt på maksimalt arbeidstrykk.

Installasjon

PP70/80/100-2500FP/RC

Tilkobling av trykkluft

Pumpen trenger minst 0,6 MPa (6 bar, 87 psi) lufttrykk for å oppnå hen-

holdsvis 70 MPa (700 bar, 10150 psi) og 80 MPa (800 bar, 11600 psi)

hydraulikktrykk. Kontroller at lufttrykket ikke overstiger 1,2 MPa (12 bar,

145 psi), da dette kan skade pumpen. For å sikre god funksjonalitet og

lang levetid er det viktig at man bruker ren trykkluft med vannutskiller og

tåkesmøring. Bruk trykkluft med G 1/4” kobling i henhold til Fig. 2, pos. A.

Tilkopling av hydraulikkslange

Kople til hydraulikkslange med G 1/4” kopling (Fig. 2, pos. B) eller bruk

REHOBOT hurtigkoplinger.

PP70/80-2500MLD

Välj genom att vrida spakventilen (höger eller vänster) vilken port som

ska ge tryck respektive retur.

Start

För utpumpning av cylinder/verktyg tryck ned fotpedalens tryckreglage

(Fig. 4, pos. A). Pumpen stannar och behåller uppnått hydraultryck när

pedalen släppes i neutralt läge.

Avlastning

Vrid spakventilen (höger eller vänster) för att skifta vilken port som ska ge

tryck respektive retur.

OBS! Om pumpen överfylls vid avlastning av cylinder/verktyg, kommer

överskottsoljan att rinna ut genom avluftningsventilen.

PP70-/80-2500MRV

Avsedd för anslutning av verktyg med egen reglerventil eller annan extern

ventil.

Start/ avlastning

Anslut ventil för reglering av till luften.

Pumpen kan användas tillsammans med enkelverkande hydraulik. Av-

lastning (retur) sker då med hjälp av avlastningsvredet (Fig. 4) som vrids

moturs.

Övriga tillbehör

Pumpen kan förses med tillbehör såsom manometer/manometerfäste

etc. Möjlighet till anslutning av returledning nns. Alla cylindrar, tillbehör

och verktyg som ansluts till pumpen måste vara konstruerade för ett

arbetstryck som motsvarar minst pumpens maximala arbetstryck. OBS!

Pumpen är försedd med säkerhetsventil på hydraulsidan från fabriken

inställd för maximalt arbetstryck. Säkerhetsventilen får endast justeras av

REHOBOT eller av REHOBOT auktoriserad serviceverkstad. För enkel re-

ducering av hydraultryck rekommenderas reduceringsventil på ingående

lufttryck.

Underhåll

Vid behov smörj rörliga delar med högvärdigt smörjfett.

Service

Av säkerhetsskäl är det betydelsefullt att service och reparation av denna

produkt utförs av kunnig person. Vid minsta tvekan, kontakta din åter-

försäljare för information om närmaste auktoriserade serviceverkstad.

Oljepåfyllning

Kontrollera oljenivån före användning, detta görs enklast med hjälp av

siktglaset i den bakre gaveln som indikerar max. oljenivå. Oljenivån skall

alltid mätas med cylinder/verktyg i nedersta position/indraget läge. För

god funktion, använd hydraulolja av kvalitet motsvarande ISO VG 10.

• Placera pumpen med siktglaset nedåt (Fig 5).

• Skruva bort oljepåfyllningspluggen (Fig. 5, pos. A).

• Fyll oljebehållaren genom påfyllningshålet tills oljenivån

är 43 mm (1.7 in) mätt från gaveln.

• Skruva tillbaka oljepåfyllningspluggen.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

PP70-2500MLD

Velg ved å vri spakventilen (høyre eller venstre) for å endre hvilken port som

skal gi henholdsvis trykk og retur.

Start

For utpumping av sylinder/verktøy, trykk ned fotpedalens trykkontroll (Fig.

4, pos. A). Pumpen stopper og beholder oppnådd hydraulisk trykk når ped-

alen slippes i nøytral posisjon.

Avlastning

Vri spakventilen (høyre eller venstre) for å endre hvilken port som skal gi

henholdsvis trykk og retur.

OBS! Hvis pumpen overfylles ved avlastning av sylinder/verktøy, kommer

overskytende olje til å renne ut gjennom avluftingsventilen.

PP70-2500MRV

Tiltenkt tilkopling av verktøy med egen reguleringsventil eller annen ekstern

ventil.

Start/avlastning

Kople til ventil for regulering av tilførselsluften.

Pumpen kan brukes sammen med enkeltvirkende hydraulikk. Avlastning

(retur) skjer da ved hjelp av avlastningshåndtaket (Fig. 4) som vris mot

urviserne.

Annet tilbehør

Pumpen kan utstyres med tilbehør som manometer/manometerfeste

etc. Det er mulig å tilkoble returledning. Alle sylindre, tilbehør og verktøy

som tilkobles pumpen må være konstruert for et arbeidstrykk som minst

tilsvarer pumpens maksimale arbeidstrykk. OBS! Pumpen er utstyrt med

sikkerhetsventil på hydraulikksiden, fra fabrikken innstilt for maksimalt

arbeidstrykk. Sikkerhetsventilen skal bare justeres av REHOBOT eller av

REHOBOT-autorisert serviceverksted. For enkel redusering av hydraulikk-

trykk, anbefales reduksjonsventil for inngående lufttrykk.

Vedlikehold

Ved behov smøres bevegelige deler, som luftkolv og ventil, med høyverdig

smørefett.

Service

Av sikkerhetsmessige årsaker er det viktig at service og reparasjon av dette

produktet utføres av kyndig personell. Ved den minste tvil, kontakt forhand-

leren for informasjon om nærmeste autoriserte serviceverksted.

Oljepåfylling

Kontroller oljenivået før bruk, dette gjøres enklest ved hjelp av nivåvinduet i

den bakre enden, som indikerer maks. oljenivå. Oljenivået skal alltid måles

med sylinder/verktøy i nederste posisjon/inndratt posisjon. For best mulig

funksjonalitet skal det brukes hydraulikkolje av kvalitet som tilsvarer ISO

VG 10.

• Plasser pumpen med nivåvinduet nedover (Fig 5).

• Skru av oljepåfyllingspluggen (Fig. 5, pos. A).

• Fyll oljebeholderen gjennom påfyllingshullet til oljenivået

er 43 mm (1.7 in) målt fra enden.

• Skru oljepåfyllingspluggen på igjen.

PP70/80-2500MLD

Tilkobling av trykkluft

Pumpen trenger minst 0,6 MPa (6 bar, 87 psi) lufttrykk for å oppnå henholds-

vis 70 MPa (700 bar, 10150 psi) og 80 MPa (800 bar, 11600 psi) hydraulik-

ktrykk. Kontroller at lufttrykket ikke overstiger 1,2 MPa (12 bar, 145 psi), da

dette kan skade pumpen. For å sikre god funksjonalitet og lang levetid er det

viktig at man bruker ren trykkluft med vannutskiller og tåkesmøring. Bruk

trykkluft med G 1/4” kobling i henhold til Fig. 2, pos. A.

Tilkopling av hydraulikkslange

Kople til hydraulikkslange med G 1/4” kopling (Fig. 2, pos. B, C ) eller

bruk REHOBOT hurtigkoplinger.

PP70/80-2500MRV

Tilkobling av trykkluft

Pumpen trenger minst 0,6 MPa (6 bar, 87 psi) lufttrykk for å oppnå henholds-

vis 70 MPa (700 bar, 10150 psi) og 80 MPa (800 bar, 11600 psi) hydraulik-

ktrykk. Kontroller at lufttrykket ikke overstiger 1,2 MPa (12 bar, 145 psi), da

dette kan skade pumpen. For å sikre god funksjonalitet og lang levetid er det

viktig at man bruker ren trykkluft med vannutskiller og tåkesmøring. Bruk

trykkluft med G 1/4” kobling i henhold til Fig. 2, pos. A.

Tilkopling av hydraulikkslange

Trykktilkopling, kople til hydraulikkslange med G 1/4” kopling (Fig. 2,

pos. B) eller bruk REHOBOT hurtigkoplinger. Returtilkopling, kople til

hydraulikkslange med G 1/4” kopling (Fig. 2, pos. C ) eller bruk REHOBOT

hurtigkoplinger.

Lufting av hydraulikksystem

Ved tilkopling av slanger og verktøy kan det akkumuleres luft i hydraulik-

ksystemet, noe som kan medføre funksjonsforstyrrelser. Luft systemet ved

å kjøre verktøy/sylinder 3–4 sykluser (pump ut til full slaglengde og avlast)

uten belastning. Pass på at verktøy/sylinder holdes lavere enn pumpen,

slik at luften kan gå tilbake til pumpens oljebeholder. Avhengig av hvor

mye luft som ns i tilkoplede slanger eller verktøy, kan det være behov for

oljepåfylling, se Oljepåfylling.

Bruk

For effektiv utnyttelse av tankens oljevolum må ventilasjons-pluggen åpnes

(trekkes opp) før pumping, se Fig. 3.

OBS! Kontroller at pluggen er stengt (skjøvet inn) ved transport.

PP70-2500FP

Start

For utpumping av sylinder/verktøy, trykk ned fotpedalens trykkontroll (Fig.

4, pos. A). Pumpen stopper og beholder det oppnådde hydrauliske trykket

når pedalen slippes i nøytral posisjon.

Avlastning

For avlastning av sylinder/verktøy, trykk ned avlastningspedalen (Fig. 4,

pos. B). Pedalen holdes nedtrykt til ønsket retur er oppnådd.

OBS! Hvis pumpen overfylles ved avlastning av sylinder/verktøy, kommer

overskytende olje til å renne ut gjennom avluftingsventilen.

PP70/80-2500RC

Start

Trykk inn start/stopp-knappen (Fig. 4, pos. P) på manøvreringshåndtaket.

Pumpen stopper og beholder oppnådd hydraulisk trykk når start/stopp-

knappen slippes.

Avlastning

Trykk inn returknappen (Fig. 4, pos R). Knappen holdes nedtrykt til ønsket

retur er oppnådd.

OBS! Hvis pumpen overfylles ved avlastning av sylinder/verktøy, kommer

overskytende olje til å renne ut gjennom avluftingsventilen.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

Tak for at du har vist os tillid ved at vælge et REHOBOT produkt. REHO-

BOT står for produkter af høj kvalitet, og det er vores håb, at du skal få

god brug af dette produkt i mange år.

For at undgå funktionsproblemer anbefaler vi, at du læser denne brug-

sanvisning igennem, inden du bruger produktet.

Teknisk beskrivelse (Fig. 1)

Maks. arbejdstryk:

PP70-2500 70 MPa (700 bar, 10150 psi)

PP80-2500 80 MPa (800 bar, 11600 psi)

PP100-2500 100 MPa (1000bar, 14500 psi)

Nødvendigt lufttryk: 0,65-1,0 MPa (6,5-10 bar, 94-145 psi)

Kapacitet:

PP70-2500 1150-260 cm3/min. (70-15 in3/min)

PP70-2500RC 1070-200 cm3/min. (65-12 in3/min)

PP80-2500 760-170 cm3/min. (46-10 in3/min)

PP80-2500RC 710-130 cm3/min. (43-8 in3/min)

PP100-2500 760-100 cm3/min. (46-6 in3/min)

PP100-2500RC 710-80 cm3/min. (43-5 in3/min)

Samlet olievolumen: 2600 cm3 (158.6 in3)

Effektiv olievolumen: 2500 cm3(128.1 in3)

Vægt inkl. olie:

PP70/80/100-2500FP 10.1 kg (22.3 lbs)

PP70/80/100-2500RC 10,8 kg (23.8 lbs)

PP70/80-2500MLD 10,5 kg (23.1 lbs)

PP70/80-2500MRV 9.8 kg (21.6 lbs)

PP70-2100 70 MPa (700 bar, 10150 psi)

PP80-2100 80 MPa (800 bar, 11600 psi)

PP100-2100 100MPa (1000bar, 14500 psi)

Samtlige modeller er udstyret med skueglas for at gøre det let at kon-

trollere maks. oliestand.

PP70/80/100-2500FP, er forsynet med fodpedal til pumpning og aast-

ning.

PP70/80/100-2500RC, er forsynet med fjernbetjening. Via fjernbetjenin-

gen styres pumpen ved hjælp af to knapper, start/stop og aastning.

PP70/80-2500MLD, er forsynet med styrepind/retningsventil til dobbelt-

virkende hydraulik samt pedal til start/stop.

PP70/80-2500MRV, er beregnet til tilslutning af værktøj med egen

reguleringsventil eller anden ekstern ventil. Pumpen har porte til tryk- og

returtilslutning samt håndtag til manuel aastning.

Sikkerhedsfunktion

Pumpen er forsynet med sikkerhedsventil, som regulerer udgående tryk.

Sikkerhedsventilen er fra fabrikken indstillet til maksimalt arbejdstryk.

Installation

PP70/80/100-2500FP/RC

Trykluftstilslutning

Pumpen behøver mindst 0,6 MPa (6 bar, 87psi) lufttryk for at opnå hhv

70 MPa (700 bar, 10150 psi) og 80 MPa (800 bar, 11600 psi) hydrau-

liktryk. Sørg for, at lufttrykket ikke overstiger 1,2 MPa (12 bar, 145 psi),

da dette kan beskadige pumpen. For god funktion og levetid bør der

anvendes ren trykluft med vandudskiller og tågesmøring. Tilslut trykluft

med G 1/4” kobling ifølge Fig. 2, pos. A.

Tilslutning af hydraulikslange

Tilslut hydraulikslange med G 1/4” kobling (Fig. 2, pos. B) eller anvend

REHOBOT lynkoblinger.

Trykluftstilslutning

Pumpen behøver mindst 0,6 MPa (6 bar, 87psi) lufttryk for at opnå hhv

70 MPa (700 bar, 10150 psi) og 80 MPa (800 bar, 11600 psi)

hydrauliktryk. Sørg for, at lufttrykket ikke overstiger 1,2 MPa (12 bar, 145

psi), da dette kan beskadige pumpen. For god funktion og levetid bør der

anvendes ren trykluft med vandudskiller og tågesmøring. Tilslut trykluft

med G 1/4” kobling ifølge Fig. 2, pos. A.

Tilslutning af hydraulikslange

Tilslut hydraulikslange med G 1/4” kobling (Fig. 2, pos. B, C) eller anvend

REHOBOT lynkoblinger.

PP70/80-2500MRV

Trykluftstilslutning

Pumpen behøver mindst 0,6 MPa (6 bar, 87psi) lufttryk for at opnå hhv 70

MPa (700 bar, 10150 psi) og 80 MPa (800 bar, 11600 psi) hydrauliktryk.

Sørg for, at lufttrykket ikke overstiger 1,2 MPa (12 bar, 145 psi), da dette

kan beskadige pumpen. For god funktion og levetid bør der anvendes ren

trykluft med vandudskiller og tågesmøring. Tilslut trykluft med G 1/4”

kobling ifølge Fig. 2, pos. A.

Tilslutning af hydraulikslange

Tryktilslutning, tilslut hydraulikslange med G 1/4” kobling (Fig. 2, pos. B)

eller anvend REHOBOT lynkoblinger. Returtilslutning, tilslut hydraulikslange

med G 1/4” kobling (Fig. 2, pos. C) eller anvend REHOBOT lynkoblinger.

Udluftning af hydrauliksystem

Ved tilslutning af slanger og værktøj, kan der akkumuleres luft i det hydrau-

liske system, hvilket kan medføre funktionsforstyrrelser. Udluft systemet

ved at køre værktøj/cylinder 3–4 cykler (pump ud til fuld slaglængde og

aast) uden belastning. Sørg for at værktøj/cylinder holdes lavere end

pumpen for at gøre det muligt for luften at vandre tilbage til pumpens

oliebeholder. Afhængigt af hvor stor en mængde luft, der ndes i tilsluttede

slanger eller værktøj, kan der være behov for oliepåfyldning, se Oliepåfyldn-

ing.

Anvendelse

For effektivt at udnytte tankens olievolumen skal ventilationsproppen åbnes

(træk op) inden pumpning, se Fig. 3.

OBS! Sørg for at proppen er lukket (skyd ind) ved transport.

PP70-2500FP

Start

For at udpumpe cylinder/værktøj trykkes fodpedalens trykregulator ned

(Fig. 4, pos. A). Pumpen standser og bevarer det opnåede hydrauliske tryk,

når pedalen slippes i neutral stilling.

Aastning

For at aaste cylinder/værktøj trykkes aastningspedalen ned (Fig. 4, pos.

B). Pedalen holdes nedtrykket, indtil den ønskede retur er opnået.

OBS! Hvis pumpen overfyldes ved aastning af cylinder/værktøj, vil den

overskydende olie løbe ud gennem auftningsventilen.

PP70/80-2500RC

Start

Tryk start/stopknappen (Fig. 4, pos. P) ind på betjeningshåndtaget. Pumpen

standser og bevarer det opnåede hydrauliske tryk, når start/stopknappen

slippes.

Aastning

Tryk returknappen ind (Fig. 4, pos. R). Knappen holdes nedtrykket, indtil

den ønskede retur er opnået.

OBS! Hvis pumpen overfyldes ved aastning af cylinder/værktøj, vil den

overskydende olie løbe ud gennem auftningsventilen.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

Thank you for the faith you have shown in us by choosing a REHOBOT prod-

uct. REHOBOT stands for products of high quality and it is our hope that

you will be able to use this product for many years.

To avoid functional disturbances, we recommend that you read these

instructions thoroughly before using the product.

Technical description (Fig. 1)

Max. working pressure:

PP70-2500 70 MPa (700 bar, 10150 psi)

PP80-2500 80 MPa (800 bar, 11600 psi)

PP100-2500 100 MPa (1000bar, 14500 psi)

Required air pressure: 0,65-1,0 MPa (6,5-10 bar, 94-145 psi)

Capacity:

PP70-2500 1150-260 cm3/min. (70-15 in3/min)

PP70-2500RC 1070-200 cm3/min. (65-12 in3/min)

PP80-2500 760-170 cm3/min. (46-10 in3/min)

PP80-2500RC 710-130 cm3/min. (43-8 in3/min)

PP100-2500 760-100 cm3/min. (46-6 in3/min)

PP100-2500RC 710-80 cm3/min. (43-5 in3/min)

Total oil capacity: 2600 cm3 (158.6 in3)

Effective oil capacity: 2500 cm3(128.1 in3)

Weight inc. oil:

PP70/80/100-2500FP 10.1 kg (22.3 lbs)

PP70/80/100-2500RC 10,8 kg (23.8 lbs)

PP70/80-2500MLD 10,5 kg (23.1 lbs)

PP70/80-2500MRV 9.8 kg (21.6 lbs)

PP70-2100 70 MPa (700 bar, 10150 psi)

PP80-2100 80 MPa (800 bar, 11600 psi)

PP100-2100 100MPa (1000bar, 14500 psi)

All models are equipped with a level glass so that the oil level can be

checked easily.

PP70/80/100-2500FP is equipped with a foot pedal for pumping and

releasing.

PP70/80/100-2500RC is equipped with a remote control. This has two but-

tons that allow remote operation of the pump start/stop and release.

PP70/80-2500MLD is equipped with a lever/control valve for double-acting

hydraulic operation, plus a pedal for start/stop.

PP70/80-2500MRV is designed for connecting to tools with their own

control valve or other external valve. The pump has ports for pressure and

return connections, and a manual release knob.

Safety feature

The pump is equipped with a safety valve that regulates the output pres-

sure. The safety valve is set to the maximum working pressure at the

factory.

Installation

PP70/80/100-2500FP/RC

Connecting compressed air

The pump requires a compressed air pressure of at least 0,6 MPa (6 bar,

87 psi) to develop hydraulic pressures of 70 MPa (700bar, 10150 psi) and

80 MPa (800 bar, 11,600 psi). Make sure that the air pressure does not ex-

ceed 1,2 MPa (12 bar, 145 psi) as this could damage the pump. To ensure

efcient operation and long life use clean compressed air with a water trap

and oil mist lubrication. Connect the compressed air line using a G 1/4”

coupling, as shown in Fig. 2, item A.

Connecting the hydraulic hose

Connect the hydraulic hose using a G 1/4” coupling (Fig. 2, item B) or use

REHOBOT quick couplings.

PP70/80-2500MLD

Connecting compressed air The pump requires a compressed air pressure

PP70-2500MLD

Vælg ved at dreje på styreventilen (mod højre eller venstre), hvilken port

der skal levere henholdsvis tryk eller retur.

Start

For at udpumpe cylinder/værktøj trykkes fodpedalens trykregulator ned

(Fig. 4, pos. A). Pumpen standser og bevarer det opnåede hydrauliske

tryk, når pedalen slippes i neutral stilling.

Aastning

Drej styreventilen (mod højre eller venstre) for at vælge, hvilken port der

skal levere henholdsvis tryk eller retur.

OBS! Hvis pumpen overfyldes ved aastning af cylinder/værktøj, vil den

overskydende olie løbe ud gennem auftningsventilen.

PP70-2500MRV

Beregnet til tilslutning af værktøj med egen reguleringsventil eller anden

ekstern ventil.

Start/aastning

Tilslut ventil til regulering af fødeluften.

Pumpen kan anvendes sammen med enkeltvirkende hydraulik. Aastning

(retur) sker i så fald ved hjælp af aastningshåndtaget (Fig. 4), som drejes

mod uret.

Øvrigt tilbehør

Pumpen kan forsynes med tilbehør såsom manometer/manometerbefæs-

telse etc. Mulighed for tilslutning af returledning ndes. Alle cylindre,

tilbehør og værktøj, som tilsluttes pumpen, skal være konstrueret for

et arbejdstryk, som mindst svarer til pumpens maksimale arbejdstryk.

BEMÆRK! Pumpen er ved leverancen forsynet med en sikkerhedsventil

på hydrauliksiden indstillet på maksimalt arbejdstryk. Sikkerhedsventilen

(Fig. 4 pos. A) må kun justeres af REHOBOT eller af REHOBOT autoriseret

serviceværksted. For enkel reducering af hydrauliktryk anbefales reduk-

tionsventil for indgående lufttryk.

Vedligeholdelse

Efter behov smøres bevægelige dele såsom luftstempel og ventil med

smørefedt af høj kvalitet.

Service

Af sikkerhedsårsager er det vigtigt, at service og reparation af dette

produkt udføres af en fagkyndig person. Ved den mindste tvivl bør du

kontakte din forhandler og få information om nærmeste autoriserede

serviceværksted.

Oliepåfyldning

Check oliestanden før brugen. Det gøres lettest ved hjælp af skueglasset

i bagenden, som angiver maks. oliestand. Oliestanden skal altid måles

med cylinder/værktøj i nederste position/indtrukket stilling. For at sikre

god funktion skal der anvendes hydraulikolie af en kvalitet svarende til

ISO VG 10.

• Anbring pumpen med skueglasset nedad (Fig. 5).

• Oliepåfyldningsproppen skrues ud (Fig. 5, pos. A).

• Fyld oliebeholderen gennem påfyldningshullet, indtil

oliestanden er 43 mm (1.7 in) målt fra bagenden.

• Oliepåfyldningsproppen skrues på plads igen.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 E. [email protected] W. www.rehobot.se

f at least 0,6 MPa (6 bar, 87 psi) to develop hydraulic pressures of 70

MPa (700bar, 10150 psi) and 80 MPa (800 bar, 11,600 psi). Make sure

that the air pressure does not exceed 1,2 MPa (12 bar, 145 psi) as this

could damage the pump. To ensure efcient operation and long life use

clean compressed air with a water trap and oil mist lubrication. Connect

the compressed air line using a G 1/4” coupling, as shown in Fig. 2, item

Connecting the hydraulic hose

Connect the hydraulic hose using a G 1/4” coupling (Fig. 2, items B, C) or

use REHOBOT quick couplings.

PP70/80-2500MRV

Connecting compressed air

The pump requires a compressed air pressure of at least 0,6 MPa (6 bar,

87 psi) to develop hydraulic pressures of 70 MPa (700bar, 10150 psi)

and 80 MPa (800 bar, 11,600 psi). Make sure that the air pressure does

not exceed 1,2 MPa (12 bar, 145 psi) as this could damage the pump. To

ensure efcient operation and long life use clean compressed air with a

water trap and oil mist lubrication. Connect the compressed air line using

a G 1/4” coupling, as shown in Fig. 2, item A.

Connecting the hydraulic hose

Pressure connection: connect the hydraulic hose using a G 1/4” coupling

(Fig. 2, item B) or use REHOBOT quick couplings. Return connection:

connect the hydraulic hose using a G 1/4” coupling (Fig. 2, item C) or use

REHOBOT quick couplings.

Bleeding the hydraulic system

When hoses or tools are connected to the pump they can introduce air into the

hydraulic system, which could lead to operating problems. Bleed the system

by running the tool or cylinder through 3–4 cycles (by pumping out until fully

extended, then releasing) with no load. Make sure that the tool or cylinder is

kept lower than the pump to allow the air to ow back into the oil reservoir of the

pump. It may be necessary to top up the oil depending on the volume of air in the

connected hoses or tool, see Filling with oil.

Operation

In order to use the full capacity of the oil reservoir the ventilation plug must

be opened (pull up) before pumping, see Fig. 3.

NOTE, make sure that the plug is closed (pushed in) when transporting

the pump.

PP70-2500FP

Starting

To extend the cylinder or tool, press the pressure pedal (Fig. 4, item A). The

pump will stop and maintain the achieved hydraulic pressure when the

pedal is released in the neutral position.

Releasing

To release the cylinder or tool, press the release pedal (Fig. 4, item B).

Hold the pedal down until the cylinder has moved back to the desired

position.

NOTE! If the pump is overlled when a cylinder or tool is released, the sur-

plus oil will run out through the bleed valve.

PP70/80-2500RC

Starting

Press the start/stop button (Fig. 4, item P) on the control unit. The pump

will stop and maintain the achieved hydraulic pressure when the start/

stop button is released.

Releasing

Press the return button (Fig. 4, item R). Hold the button in until the cylin-

der has moved back to the desired position.

NOTE! If the pump is overlled when a cylinder or tool is released, the sur-

plus oil will run out through the bleed valve.

PP70-2500MLD

Select which ports you want to act as the pressure port and return port by

turning the control valve to the right or left.

Starting

To extend the cylinder or tool, press the pressure pedal (Fig. 4, item A). The

pump will stop and maintain the achieved hydraulic pressure when the

pedal is released in the neutral position.

Releasing

Turn the control valve to the right or left to switch between pressure and

return ports.

NOTE! If the pump is overlled when a cylinder or tool is released, the sur-

plus oil will run out through the bleed valve.

PP70-2500MRV

This pump is designed for connecting to tools with their own control valve or

other external valve.

Starting/releasing

Connect the control valve to the air supply.

The pump can also be used with single-acting hydraulic tools. In this case

the pressure is released by turning the release knob (Fig. 4) anti-clockwise.

Accessories

The pump can be equipped with accessories such as a gauge / gauge

adapter, etc. It is possible to connect a return pipe. All rams, accessories,

and tools that are connected to the pump must be designed for a working

pressure that is equal to or higher than the maximum working pressure of

the pump. NOTE! The pump is equipped with a safety valve on the hydraulic

side. It has been factory-set for maximum working pressure. The safety

valve (Fig. 4, Pos. A) can be adjusted ONLY by REHOBOT or a workshop

authorized by REHOBOT. For simple reduction of the hydraulic pressure, we

recommend you to use a reduction valve for incoming compressed air.

Maintenance

When necessary lubricate moving parts such as the pneumatic piston and

valve with high-grade grease.

Service

For safety reasons it is important that all service and repair work is carried

out by trained personnel. If you are in the slightest doubt please contact

your dealer for information about the nearest authorised service agent.

Filling with oil

Check the oil level before use. The easiest way to do this is to check the

level glass on the end of the pump, which shows the maximum oil level. Al-

ways measure the oil level with the cylinder or tool in the lowest or retracted

position. To ensure efcient operation use hydraulic oil that conforms to ISO

VG 10.

• Stand the pump on end with the level glass at the

bottom (Fig. 5).

• Unscrew the oil ller plug (Fig. 5, item A).

• Fill the oil reservoir through the ller hole until the oil

level is 43 mm (1.7 in) below the end face.

• Screw the oil ller plug back into place.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

Schnellkupplung anschließen.

Die Pumpe benötigt mind. 0,6 Mpa (6 bar, 87 psi) Luftdruck, um einen Hydrau-

likdruck von 70 Mpa (700 bar, 10150 psi) bzw. 80 Mpa (800 bar, 11600 psi)

zu erreichen. A

Achten Sie darauf, daß der Luftdruck 1,2 Mpa (12 bar, 145 psi) nicht über-

steigt, da hierdurch die Pumpe beschädigt werden kann. Für gute Funktion

und lange Lebensdauer empehlt sich die Verwendung von sauberer Druckluft

sowie Wasserabscheider und Nebelöler. Druckluftanschluß mit G ¼” Anschluß

gem. Abb. 2, Pos. A.

Anschluß des Hydraulikschlauchs

Hydraulikschlauch mit G 1/4” Kupplung (Fig. 2, Pos. B, C) oder REHOBOT

Schnellkupplung anschließen.

PP70/80-2500MRV

Druckluftanschluß

Die Pumpe benötigt mind. 0,6 Mpa (6 bar, 87 psi) Luftdruck, um einen Hydrau-

likdruck von 70 Mpa (700 bar, 10150 psi) bzw. 80 Mpa (800 bar, 11600 psi)

zu erreichen. Achten Sie darauf, daß der Luftdruck 1,2 Mpa (12 bar, 145 psi)

nicht übersteigt, da hierdurch die Pumpe beschädigt werden kann. Für gute

Funktion und lange Lebensdauer empehlt sich die Verwendung von sauberer

Druckluft sowie Wasserabscheider und Nebelöler. Druckluftanschluß mit G ¼”

Anschluß gem. Abb. 2, Pos. A.

Anschluß des Hydraulikschlauchs

Druckanschluß, Hydraulikschlauch mit G 1/4” Kupplung (Fig. 2, Pos. B)

oder REHOBOT Schnellkupplung anschließen. Rücklaufanschluß, Hydrau-

likschlauch mit G 1/4” Kupplung (Fig. 2, Pos. C) oder REHOBOT Schnellkup-

plung anschließen.

Entlüftung des Hydrauliksystems

Beim Anschließen von Schläuchen und Werkzeugen kann sich Luft im

Hydrauliksystem ansammeln und zu Funktionsstörungen führen. Das Sys-

tem entlüften, indem das Werkzeug/der Zylinder 3–4 Takte (Auspumpen

auf volle Hublänge und Entlasten) gefahren wird. Darauf achten, daß

das Werkzeug/der Zylinder niedriger als die Pumpe gehalten wird, um zu

gewährleisten, daß die Luft in den Ölbehälter der Pumpe zurückströmt. Je

nach Luftmenge in den angeschlossenen Schläuchen oder Werkzeugen

kann ein Nachfüllen von Öl erforderlich sein, siehe Nachfüllen von Öl.

Anwendung

Zur efzienten Nutzung der Ölmenge des Tanks ist vor dem Pumpen der

Entlüftungspfropfen zu öffnen (hochziehen), siehe Fig. 3.

ACHTUNG! Sorgen Sie dafür, daß der Pfropfen beim Transport geschlossen

ist (eingeschoben).

PP70-2500FP

Start

Zum Auspumpen von Zylinder/das Werkzeug den Druckregler des Pedals

drücken (Fig. 4, Pos. A). Die Pumpe stoppt und hält den Hydraulikdruck,

wenn das Pedal in neutraler Lage losgelassen wird.

Entlastung

Zur Entlastung von Zylinder/Werkzeug Entlastungspedal drücken (Fig. 4,

Pos. B). Pedal gedrückt halten, bis der gewünschte Rücklauf erreicht ist.

ACHTUNG! Wenn die Pumpe beim Entlasten von Zylinder/Werkzeug über-

füllt wird, läuft das überschüssige Öl durch das Entlüftungsventil ab.

PP70/80-2500RC

Start

Start-/Stopptaster (Fig. 4, Pos. P) am Bedienhebel drücken. Die Pumpe

bleibt stehen und hält den erreichten Hydraulikdruck, wenn der Start-/

Stopptaster losgelassen wird.

PP70/80-2500MLD

Druckluftanschluß

Wir danken Ihnen für das Vertrauen, das Sie uns durch die Wahl eines

REHOBOT Produktes entgegengebracht haben. REHOBOT Produkte zeich-

nen sich durch hohe Qualität aus. Wir hoffen, daß Ihnen dies Produkt

über viele Jahre hinweg nützliche Dienste erweisen wird.

Um Funktionsstörungen zu vermeiden, empehlt es sich, vor Anwendung

des Produktes diese Gebrauchsanleitung zu studieren.

Technische Beschreibung (Fig. 1)

Max. Betriebsdruck:

PP70-2500 70 MPa (700 bar, 10150 psi)

PP80-2500 80 MPa (800 bar, 11600 psi)

PP100-2500 100 MPa (1000bar, 14500 psi)

Erforderlicher Luftdruck: 0,65-1,0 MPa (6,5-10 bar, 94-145 psi)

Kapazität:

PP70-2500 1150-260 cm3/min. (70-15 in3/min)

PP70-2500RC 1070-200 cm3/min. (65-12 in3/min)

PP80-2500 760-170 cm3/min. (46-10 in3/min)

PP80-2500RC 710-130 cm3/min. (43-8 in3/min)

PP100-2500 760-100 cm3/min. (46-6 in3/min)

PP100-2500RC 710-80 cm3/min. (43-5 in3/min)

Gesamte Ölmenge: 2600 cm3 (158.6 in3)

Effektive Ölmenge: 2500 cm3(128.1 in3)

Gewicht einschl. Öl:

PP70/80/100-2500FP 10.1 kg (22.3 lbs)

PP70/80/100-2500RC 10,8 kg (23.8 lbs)

PP70/80-2500MLD 10,5 kg (23.1 lbs)

PP70/80-2500MRV 9.8 kg (21.6 lbs)

PP70-2100 70 MPa (700 bar, 10150 psi)

PP80-2100 80 MPa (800 bar, 11600 psi)

PP100-2100 100MPa (1000bar, 14500 psi)

Sämtliche Modelle sind zur einfachen Prüfung des max. Ölstandes mit

Sichtglas versehen.

PP70/80/100-2500FP ist mit Pedal zum Pumpen und Entlasten verse-

hen.

PP70/80/100-2500RC ist mit Fernbedienungsvorrichtung versehen. Von

der Bedienvorrichtung aus wird die Pumpe mit Hilfe zweier Tasten gesteu-

ert – Start/Stopp und Entlasten.

PP70/80-2500MLD ist mit Hebel-/Richtungsventil für doppelt wirkende

Hydraulik und Pedal für Start/Stopp versehen.

PP70/80-2500MRV ist für den Anschluß von Werkzeugen mit eigenem

Regelventil oder anderem externen Ventil vorgesehen. Die Pumpe besitzt

Eingänge für Druck- und Rücklaufanschluß sowie Drehschalter für ma-

nuelle Entlastung.

Sicherheitsfunktion

Die Pumpe ist mit Sicherheitsventil zur Regelung des Ausgangsdrucks

versehen. Das Sicherheitsventil ist fabriksseitig auf den max. Betriebs-

druck eingestellt.

Installation

PP70/80/100-2500FP/RC

Druckluftanschluß

Die Pumpe benötigt mind. 0,6 Mpa (6 bar, 87 psi) Luftdruck, um einen

Hydraulikdruck von 70 Mpa (700 bar, 10150 psi) bzw. 80 Mpa (800 bar,

11600 psi) zu erreichen. Achten Sie darauf, daß der Luftdruck 1,2 Mpa

(12 bar, 145 psi) nicht übersteigt, da hierdurch die Pumpe beschädigt

werden kann. Für gute Funktion und lange Lebensdauer empehlt sich

die Verwendung von sauberer Druckluft sowie Wasserabscheider und

Nebelöler. Druckluftanschluß mit G ¼” Anschluß gem. Abb. 2, Pos. A.

Anschluß des Hydraulikschlauchs

Hydraulikschlauch mit G 1/4” Kupplung (Fig. 2, Pos. B) oder REHOBOT

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

Merci de votre conance en optant pour un produit REHOBOT. REHOBOT ne

commercialise que des produits de qualité supérieure et nous comptons

que ce produit vous rendra service pendant de longues années.

Pour éviter tout défaut de fonctionnement, il est recommandé de lire at-

tentivement ce mode d’emploi avant d’utiliser le produit.

Description technique (Fig. 1)

Pression de service max :

PP70-2500 70 MPa (700 bar, 10150 psi)

PP80-2500 80 MPa (800 bar, 11600 psi)

PP100-2500 100 MPa (1000bar, 14500 psi)

Pression d’air nécessaire : 0,65-1,0 MPa (6,5-10 bar, 94-145 psi)

Capacité:

PP70-2500 1150-260 cm3/min. (70-15 in3/min)

PP70-2500RC 1070-200 cm3/min. (65-12 in3/min)

PP80-2500 760-170 cm3/min. (46-10 in3/min)

PP80-2500RC 710-130 cm3/min. (43-8 in3/min)

PP100-2500 760-100 cm3/min. (46-6 in3/min)

PP100-2500RC 710-80 cm3/min. (43-5 in3/min)

Volume d’huile total : 2600 cm3 (158.6 in3)

Volume d’huile utile: 2500 cm3(128.1 in3)

Poids y compris huile :

PP70/80/100-2500FP 10.1 kg (22.3 lbs)

PP70/80/100-2500RC 10,8 kg (23.8 lbs)

PP70/80-2500MLD 10,5 kg (23.1 lbs)

PP70/80-2500MRV 9.8 kg (21.6 lbs)

PP70-2100 70 MPa (700 bar, 10150 psi)

PP80-2100 80 MPa (800 bar, 11600 psi)

PP100-2100 100MPa (1000bar, 14500 psi)

Tous les modèles sont équipés d’un regard vitré pour vérication simple du

niveau d’huile maximal.

PP70/80/100-2500FP, est munie d’une pédale de pompage et décharge.

PP70/80/100-2500RC, est munie d’un dispositif de commande à distance,

qui commande la pompe via deux boutons ; démarrage/arrêt et décharge.

PP70/80-2500MLD, est munie d’un levier/d’une soupape de direction

pour hydraulique à double effet et une pédale pour démarrage/arrêt.

PP70/80-2500MRV, est destinée au raccordement avec outils ayant leur

propre soupape de réglage ou autre soupape externe. La pompe dispose

de portes pour raccordements à pression et de retour et de poignée pour

décharge manuelle.

Dispositif de sécurité

La pompe est munie d’une soupape de sécurité qui régule la pression de

sortie. La soupape de sécurité est réglée en usine à la pression de service

maximale.

Installation

PP70/80/100-2500FP/RC

Raccordement pneumatique

La pompe nécessite 0,6 MPa de pression d’air (6 bar, 87 psi) pour obtenir,

70 MPa (700 bar, 10150 psi) et 80 MPa (800bar 11600 psi) de pression

pneumatique. Veiller à ce que la pression d’air ne dépasse pas 1,2 MPa

(12 bar, 145 psi), car cela peut endommager la pompe. Pour un bon fonc-

tionnement et une durée de vie prolongée, utiliser de l’air comprimé pur

avec un séparateur d’eau et une lubrication par brouillard. Raccorder l’air

comprimé avec le raccord G 1/4” selon Fig. 2, pos. A.

Raccordement de exible hydraulique

Raccorder le exible hydraulique avec un raccord G 1/4” (Fig. 2, pos. B) ou

utiliser les raccords rapides REHOBOT.

PP70/80-2500MLD

Raccordement pneumatique

Entlastung

Rücklauftaste drücken (Fig. 4, Pos. R). Taste gedrückt halten, bis der

gewünschte Rücklauf erreicht ist.

ACHTUNG! Wenn die Pumpe beim Entlasten von Zylinder/Werkzeug über-

füllt wird, läuft das überschüssige Öl durch das Entlüftungsventil ab.

PP70-2500MLD

Wählen Sie durch Drehen des Hebelventils (rechts oder links), welcher

Ausgang Druck bzw. Rücklauf sein soll.

Start

Zum Auspumpen von Zylinder/Werkzeug den Druckregler des Pedals

drücken (Fig. 4, Pos. A). Die Pumpe stoppt und hält den Hydraulikdruck,

wenn das Pedal in neutraler Lage losgelassen wird.

Entlastung

Hebelventil drehen (rechts oder links), um zwischen Druck bzw. Rücklauf

umzuschalten.

ACHTUNG! Wenn die Pumpe beim Entlasten von Zylinder/Werkzeug über-

füllt wird, läuft das überschüssige Öl durch das Entlüftungsventil ab.

PP70-2500MRV

Vorgesehen für die Entlastung von Werkzeugen mit eigenem Regelventil

oder anderem externen Ventil.

Start/Entlastung

Ventil für Regelung der Zuluft anschließen.

Die Pumpe kann gemeinsam mit einfach wirkender Hydraulik verwendet

werden. Entlastung (Rücklauf) erfolgt dabei mit Hilfe des Entlastungs-

drehknopfs (Fig. 4), der im Uhrzeigersinn gedreht wird.

Sonstiges Zubehör

Die Pumpe läßt sich mit Zubehör wie Manometer/ Manometerhalter etc.

ausstatten. Auch die Möglichkeit zum Anschließen einer Rücklaueitung

besteht. Sämtliche Zylinder, Zubehörausstattungen und Werkzeuge, die

an die Pumpe angeschlossen werden, müssen in ihrer Konstruktion auf

einen Druck ausgelegt sein, der mindestens dem maximalen Betriebs-

druck der Pumpe entspricht. Achtung! Die Pumpe ist an der Hydraulik-

seite fabriksseitig mit einem auf den maximalen Betriebsdruck einges-

tellten Sicherheitsventil versehen. Das Sicherheitsventil darf nur von

REHOBOT oder einer REHOBOT-Vertragswerkstatt eingestellt werden. Für

einfache Reduzierung des Hydraulikdrucks empfehlen wir ein Reduzier-

ventil für die Druckluftzufuhr.

Wartung & Service

Bei Bedarf bewegliche Teile wie Luftkolben und Ventil mit hochwertigem

Schmierfett abschmieren.

Aus Sicherheitsgründen ist es wichtig, daß Service und Reparatur an

diesem Produkt von kompetentem Personal ausgeführt werden. Bei

geringster Unsicherheit wenden Sie sich bitte an Ihren Händler bezüglich

Information über die nächstliegende Vertragswerkstatt.

Nachfüllen von Öl

Prüfen Sie vor der Anwendung den Ölstand. Dies erfolgt am besten

anhand des Sichtglases an der Rückseite, das den max. Ölstand anzeigt.

Der Ölstand ist stets mit Zylinder/Werkzeug in unterster Lage (eingezo-

gen) zu messen. Um gute Funktion zu gewährleisten, verwenden Sie bitte

Hydrauliköl der Qualität entsprechend ISO VG 10.

• Pumpe mit dem Sichtglas nach unten halten (Fig. 5).

• Ölnachfüllschraube entfernen (Fig. 5, Pos. A).

• Füllen Sie durch die Einfüllöffnung Öl in den

Ölbehälter bis ein Ölstand von 43 mm (1,7 in),

gemessen von der Wand, erreicht ist.

• Öleinfüllschraube wieder einschrauben.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

PP70-2500MLD

Sélectionner le port qui doit actionner la pression et le retour en tournant le

levier/la soupape (droite ou gauche).

Démarrage

Pour sortir le vérin/l’outil, enfoncer le réglage de pression de la pédale (Fig.

4, pos. A). La pompe s’arrête et maintient la pression hydraulique obtenue

lorsque la pédale est relâchée en position neutre.

Décharge

Tourner le levier/la soupape (droite ou gauche) pour commuter le port qui

doit actionner la pression et le retour.

ATTENTION ! Si la pompe est trop remplie lors de décharge du vérin/de

l’outil, l’huile excédentaire sort par la soupape de désaération.

PP70-2500MRV

Destinée au raccordement avec outils ayant leur propre soupape de réglage

ou autre soupape externe.

Démarrage/Décharge

Raccorder la soupape pour régler l’air neuf.

La pompe peut être utilisée avec de l’hydraulique à simple effet. La

décharge (retour) s’effectue alors à l’aide de la poignée de décharge (Fig.

4) qui est tournée en sens anti-horaire.

Autres accessoires

La pompe peut être munie d’accessoires tels que manomètre/xation

de manomètre, etc. Il est aussi possible de raccorder une conduite de

retour. Tous les vérins, accessoires et outils raccordés à la pompe doivent

être prévus pour une pression de service au moins égale à la pression de

service maximale de la pompe. ATTENTION ! La pompe est dotée d’une

soupape de sécurité côté hydraulique réglée en usine pour une pression de

service maximale. La soupape de sécurité doit être réglée uniquement par

REHOBOT ou par un atelier d’entretien agréé par REHOBOT. Pour réduire

simplement la pression

Entretien & Maintenance

Au besoin, graisser les parties mobiles, comme le piston à air et la vanne

avec de la graisse lubriante de qualité supérieure.

Pour des raisons de sécurité, la maintenance et les éventuelles réparations

de ce produit doivent être effectuées par des personnes qualiées. À la

moindre hésitation, contacter votre revendeur pour obtenir les coordonnées

de l’atelier de service agréé le plus près.

Remplissage d’huile

Vérier le niveau d’huile avant utilisation. Il suft d’utiliser le regard vitré

dans le pignon arrière qui indique le niveau d’huile maximal. Le niveau

d’huile doit toujours être mesuré avec le vérin/l’outil en position inférieure/

enfoncée. Pour un bon fonctionnement, utiliser de l’huile hydraulique d’une

qualité équivalente à ISO VG 10.

• Placer la pompe avec le regard vitré vers le bas (Fig.

5).

• Dévisser le bouchon de remplissage d’huile (Fig. 5,

pos. A).

• Remplir le réservoir d’huile par le trou de remplissage jusqu’à ce

que le niveau d’huile atteigne 43 mm (1.7 in) à partir du pignon.

• Revisser le bouchon d’huile.

La pompe nécessite 0,6 MPa de pression d’air (6 bar, 87 psi) pour

obtenir, 70 MPa (700 bar, 10150 psi) et 80 MPa (800bar 11600 psi) de

pression pneumatique.

Veiller à ce que la pression d’air ne dépasse pas 1,2 MPa (12 bar, 145

psi), car cela peut endommager la pompe. Pour un bon fonctionnement

et une durée de vie prolongée, utiliser de l’air comprimé pur avec un

séparateur d’eau et une lubrication

Raccordement de exible hydraulique

Raccorder le exible hydraulique avec un raccord G 1/4” (Fig. 2, pos. B, C)

ou utiliser les raccords rapides REHOBOT.

PP70/80-2500MRV

Raccordement pneumatique

La pompe nécessite 0,6 MPa de pression d’air (6 bar, 87 psi) pour obte-

nir, 70 MPa (700 bar, 10150 psi) et 80 MPa (800bar 11600 psi) de pres-

sion pneumatique. Veiller à ce que la pression d’air ne dépasse pas 1,2

MPa (12 bar, 145 psi), car cela peut endommager la pompe. Pour un bon

fonctionnement et une durée de vie prolongée, utiliser de l’air comprimé

pur avec un séparateur d’eau et une lubrication

Raccordement de exible hydraulique

Raccordement de pression, raccorder le exible hydraulique avec un

raccord G 1/4” (Fig. 2, pos. B) ou utiliser les raccords rapides REHOBOT.

Raccordement de retour, raccorder le exible hydraulique avec un raccord

G 1/4” (Fig. 2, pos. C) ou utiliser les raccords rapides REHOBOT.

Ventilation du système hydraulique

De l’air peut s’accumuler dans le système hydraulique lors du raccorde-

ment de exibles et d’outils, ce qui peut provoquer des perturbations de

fonctionnement. Ventiler le système en faisant tourner l’outil/le vérin 3–4

cycles (pomper la totalité de la course et décharger) sans charge. Veiller

à ce que l’outil/le vérin soit maintenu à un niveau inférieur de la pompe

pour permettre l’air de revenir jusqu’au réservoir d’huile de la pompe.

Selon la quantité d’air présente dans les exibles ou outils raccordés il

peut être nécessaire de faire un appoint d’huile, voir Remplissage d’huile.

Utilisation

Pour utiliser efcacement le volume d’huile du réservoir il convient

d’ouvrir le bouchon d’évacuation d’air (tirer vers le haut) avant le pom-

page, voir Fig. 3.

ATTENTION, veiller à ce que le bouchon soit fermé (enfoncé) en cas de

transport.

PP70-2500FP

Démarrage

Pour sortir le vérin/l’outil, enfoncer le réglage de pression de la pédale

(Fig. 4, pos. A). La pompe s’arrête et maintient la pression hydraulique

obtenue lorsque la pédale est relâchée en position neutre.

Décharge

Pour décharger le vérin/l’outil, enfoncer la pédale de décharge (Fig.

4, pos. B). Maintenir la pédale enfoncée jusqu’à l’obtention du retour

souhaité.

ATTENTION ! Si la pompe est trop remplie lors de la décharge du vérin/de

l’outil, l’huile excédentaire sort par la soupape de désaération.

PP70/80-2500RC

Démarrage

Enfoncer le bouton démarrage/arrêt (Fig. 4, pos. P) sur la poignée de

commande. La pompe s’arrête et maintient la pression hydraulique

obtenue lorsque le bouton démarrage/arrêt est relâché.

ATTENTION ! Si la pompe est trop remplie lors de décharge du vérin/de

l’outil, l’huile excédentaire sort par la soupape de désaération.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

Wij danken u voor het vertrouwen dat u in ons stelt door uw keus van dit

REHOBOT produkt. REHOBOT staat voor produkten van hoge kwaliteit,

en we hopen dat u dit produkt vele jaren met genoegen zult mogen

gebruiken.

Om storingen in de werking te voorkomen is het raadzaam deze gebruik-

saanwijzing door te lezen alvorens het produkt in gebruik te nemen.

Technische beschrijving (Fig. 1)

Max. werkdruk:

PP70-2500 70 MPa (700 bar, 10150 psi)

PP80-2500 80 MPa (800 bar, 11600 psi)

PP100-2500 100 MPa (1000bar, 14500 psi)

Vereiste luchtdruk: 0,65-1,0 MPa (6,5-10 bar, 94-145 psi)

Capaciteit:

PP70-2500 1150-260 cm3/min. (70-15 in3/min)

PP70-2500RC 1070-200 cm3/min. (65-12 in3/min)

PP80-2500 760-170 cm3/min. (46-10 in3/min)

PP80-2500RC 710-130 cm3/min. (43-8 in3/min)

PP100-2500 760-100 cm3/min. (46-6 in3/min)

PP100-2500RC 710-80 cm3/min. (43-5 in3/min)

Totaal olievolume: 2600 cm3 (158.6 in3)

Effectief olievolume: 2500 cm3(128.1 in3)

Gewicht incl. olie:

PP70/80/100-2500FP 10.1 kg (22.3 lbs)

PP70/80/100-2500RC 10,8 kg (23.8 lbs)

PP70/80-2500MLD 10,5 kg (23.1 lbs)

PP70/80-2500MRV 9.8 kg (21.6 lbs)

PP70-2100 70 MPa (700 bar, 10150 psi)

PP80-2100 80 MPa (800 bar, 11600 psi)

PP100-2100 100MPa (1000bar, 14500 psi)

Alle modellen zijn uitgerust met een kijkglas voor een eenvoudige con-

trole van het max. oliepeil.

De PP70/80/100-2500FP is voorzien van een voetpedaal voor pompen

en ontlasten.

De PP70/80/100-2500RC is voorzien van een afstandsbediening. Vanaf

het bedieningsmechanisme wordt de pomp aangestuurd met behulp van

twee knoppen, start/stop en ontlasten.

De PP70/80-2500MLD is voorzien van een hendel/richtingklep voor dub-

belwerkende hydraulische apparatuur en een pedaal voor start/stop.

De PP70/80-2500MRV is bestemd voor aansluiting van werktuigen met

eigen regelklep of een andere externe klep. De pomp heeft poorten voor

druk- en retouraansluiting en een knop voor handmatig ontlasten.

Veiligheidsfunctie

De pomp is voorzien van een veiligheidsklep, die de uitgaande druk

reguleert. De veiligheidsklep is in de fabriek ingesteld op de maximale

werkdruk.

Installatie

PP70/80/100-2500FP/RC

Persluchtaansluiting

De pomp heeft minimaal 0,6 MPa (6 bar, 87 psi) luchtdruk nodig om 70

MPa (700 bar, 10150 psi) resp. 80 MPa (800 bar,11600 psi) hydraulis-

che druk te bereiken. Let erop dat de luchtdruk de 1,2 MPa (12 bar, 145

psi) niet overschrijdt, omdat dit schade aan de pomp kan veroorzaken.

Gebruik voor een goede werking en een lange levensduur schone per-

slucht met een waterafscheider en dampsmering. Sluit de perslucht aan

met een G ¼” koppeling volgens Fig. 2, pos. A.

Aansluiten van de hydraulische slang

Sluit de hydraulische slang aan met een G 1/4”-koppeling (Fig. 2, B) of

gebruik REHOBOT-snelkoppelingen.

PP70/80-2500MLD

Persluchtaansluiting

De pomp heeft minimaal 0,6 MPa (6 bar, 87 psi) luchtdruk nodig om 70 MPa (700

bar, 10150 psi) resp. 80 MPa (800 bar,11600 psi) hydraulische druk te bereiken.

Let erop dat de luchtdruk de 1,2 MPa (12 bar, 145 psi) niet overschrijdt, omdat dit

schade aan de pomp kan veroorzaken. Gebruik voor een goede werking en een

lange levensduur schone perslucht met een waterafscheider en dampsmering. Sluit

de perslucht aan met een G ¼” koppeling volgens Fig. 2, pos. A.

Aansluiten van de hydraulische slang

Sluit de hydraulische slang aan met een G 1/4”-koppeling (Fig. 2, B, C) of gebruik

REHOBOT-snelkoppelingen.

PP70/80-2500MRV

Persluchtaansluiting

De pomp heeft minimaal 0,6 MPa (6 bar, 87 psi) luchtdruk nodig om 70 MPa (700

bar, 10150 psi) resp. 80 MPa (800 bar,11600 psi) hydraulische druk te bereiken.

Let erop dat de luchtdruk de 1,2 MPa (12 bar, 145 psi) niet overschrijdt, omdat dit

schade aan de pomp kan veroorzaken. Gebruik voor een goede werking en een

lange levensduur schone perslucht met een waterafscheider en dampsmering. Sluit

de perslucht aan met een G ¼” koppeling volgens Fig. 2, pos. A.

Aansluiten van de hydraulische slang

Drukaansluiting: sluit de hydraulische slang aan met een G 1/4”-koppeling (Fig.

2, B) of gebruik REHOBOT-snelkoppelingen. Retouraansluiting: sluit de hydraulis-

che slang aan met een G 1/4”-koppeling (Fig. 2, C) of gebruik REHOBOT-snelkop-

pelingen.

Ontluchten van het hydraulisch systeem

Bij het aansluiten van slangen en werktuigen kan er zich lucht verzamelen in het

hydraulisch systeem, met mogelijke storingen in de werking als gevolg. Ontlucht

het systeem door het werktuig / de cilinder onbelast 3–4 cycli te laten lopen (uit-

pompen tot volle slaglengte en ontlasten). Let erop dat het werktuig / de cilinder

lager staat dan de pomp, zodat de lucht kan terugstromen naar de olietank van

de pomp. Afhankelijk van de hoeveelheid lucht in aangesloten slangen of werktui-

gen kan het nodig zijn olie bij te vullen, zie Olie bijvullen.

Gebruik

Om effectief gebruik te maken van het olievolume van de tank moet de ventilatie-

plug vóór het pompen worden geopend (eruit worden getrokken), zie Fig. 3.

Let op: zorg ervoor dat de plug tijdens vervoer is gesloten (naar binnen is gescho-

ven).

PP70-2500FP

Start

Om de cilinder / het werktuig uit te pompen de drukregelaar van het voetped-

aal naar beneden drukken (Fig. 4, A). De pomp komt tot stilstand en behoudt

de bereikte hydraulische druk wanneer het pedaal in de neutrale stand wordt

losgelaten.

Ontlasten

Om de cilinder / het werktuig te ontlasten het ontlastingspe

daal indrukken (Fig. 4, B). Houd het pedaal ingedrukt totdat de gewenste retour

is verkregen.

LET OP! Indien de pomp overvol wordt bij het ontlasten van de cilinder / het werk-

tuig, zal de overtollige olie door de ontluchtingsklep naar buiten stromen.

PP70/80-2500RC

Start

Druk de start/stopknop (Fig. 4, P) op de bedieningshandgreep in. De pomp komt

tot stilstand en behoudt de bereikte hydraulische druk wanneer de start/stop-

knop wordt losgelaten.

Ontlasten

Druk de retourknop (Fig. 4, R) in. Houd de knop ingedrukt totdat de gewenste

retour is verkregen.

LET OP! Indien de pomp overvol wordt bij het ontlasten van de cilinder / het werk-

tuig, zal de overtollige olie door de ontluchtingsklep naar buiten stromen.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

PP70-2500MLD

Kies door het draaien van de hendelklep (rechts of links) welke poort

druk respectievelijk retour moet geven.

Start

Om de cilinder / het werktuig uit te pompen de drukregelaar van het voet-

pedaal naar beneden drukken (Fig. 4, A). De pomp komt tot stilstand en

behoudt de bereikte hydraulische druk wanneer het pedaal in de neutrale

stand wordt losgelaten.

Ontlasten

Draai de hendelklep (rechts of links) om de poorten te wisselen die druk

respectievelijk retour moeten geven.

LET OP! Indien de pomp overvol wordt bij het ontlasten van de cilinder /

het werktuig, zal de overtollige olie door de ontluchtingsklep naar buiten

stromen.

PP70-2500MRV

Bestemd voor aansluiting van werktuigen met een eigen regelklep of een

andere externe klep.

Start/ontlasten

Sluit de klep aan voor regelen van de toevoerlucht.

De pomp kan worden gebruikt in combinatie met enkelwerkende hy-

draulische apparatuur. Ontlasten (retour) vindt dan plaats met behulp van

de ontlastingsknop (Fig. 4), door deze tegen de wijzers van de klok in te

draaien.

Overige toebehoren

De pomp kan worden voorzien van toebehoren zoals een manometer/

manometerhouder. enz.

Alle cilinders, toebehoren en werktuigen die op de pomp worden aanges-

loten dienen geconstrueerd te zijn voor een werkdruk die minstens

beantwoordt aan de maximale werkdruk van de pomp. LET OP! De pomp

is voorzien van een hydraulisch veiligheidsventiel, dat in de fabriek is

afgesteld op de maximale werkdruk van de pomp. Het veiligheidsventiel

mag alleen worden bijgesteld door REHOBOT of door een door REHOBOT

geautoriseerde servicewerkplaats. Voor een eenvoudige reductie van de

hydraulische druk raden wij u aan een reductieklep aan te brengen voor

de binnenkomende lucht.

Onderhoud & Service

Smeer de bewegende onderdelen zoals de zuiger en de klep zonodig met

hoogwaardig smeervet.

Uit veiligheidsoverwegingen is het van belang dat service en reparatie van

dit product uitgevoerd worden door een ter zake kundig iemand. Neem bij

de geringste twijfel contact op met uw wederverkoper voor informatie over

de dichtstbijzijnde erkende servicewerkplaats.

Olie bijvullen

Controleer het oliepeil vóór gebruik. Dit gaat het eenvoudigst met behulp

van het kijkglas in de achterwand, dat het max. oliepeil aangeeft. Het

oliepeil moet altijd worden gemeten met de cilinder / het werktuig in de

onderste/ingetrokken stand. Gebruik voor een goede werking hydraulis-

che olie van een kwaliteit die correspondeert met ISO VG 10.

• Plaats de pomp met het kijkglas naar beneden (Fig. 5).

• Demonteer de olievulplug (Fig. 5, A).

• Vul de olietank door de vulopening totdat het oliepeil 43

mm (1.7 in) is, gemeten vanaf de wand.

Complimenti per la ducia dimostrataci scegliendo un prodotto REHOBOT.

Il marchio REHOBOT è sinonimo di prodotti di elevata qualità. E’ nostra

speranza che questo prodotto potrà darvi la massima soddisfazione per

anni a venire.

Per evitare disfunzioni, Vi consigliamo di leggere attentamente le presenti

istruzioni prima dell’uso.

Descrizione tecnica (Fig. 1)

Pressione di esercizio max:

PP70-2500 70 MPa (700 bar, 10150 psi)

PP80-2500 80 MPa (800 bar, 11600 psi)

PP100-2500 100 MPa (1000bar, 14500 psi)

Pressione dell’aria min:: 0,65-1,0 MPa (6,5-10 bar, 94-145 psi)

Portata max:

PP70-2500 1150-260 cm3/min. (70-15 in3/min)

PP70-2500RC 1070-200 cm3/min. (65-12 in3/min)

PP80-2500 760-170 cm3/min. (46-10 in3/min)

PP80-2500RC 710-130 cm3/min. (43-8 in3/min)

PP100-2500 760-100 cm3/min. (46-6 in3/min)

PP100-2500RC 710-80 cm3/min. (43-5 in3/min)

Capacità totale olio: 2600 cm3 (158.6 in3)

Capacità effettiva olio: 2500 cm3(128.1 in3)

Peso incluso olio:

PP70/80/100-2500FP 10.1 kg (22.3 lbs)

PP70/80/100-2500RC 10,8 kg (23.8 lbs)

PP70/80-2500MLD 10,5 kg (23.1 lbs)

PP70/80-2500MRV 9.8 kg (21.6 lbs)

PP70-2100 70 MPa (700 bar, 10150 psi)

PP80-2100 80 MPa (800 bar, 11600 psi)

PP100-2100 100MPa (1000bar, 14500 psi)

Tutti i modelli sono dotati di vetrospia per un controllo semplice del livello

max dell’olio.

Il modello PP70/80/100-2500FP è dotato di pedale per pompaggio e

scarico.

Il modello PP70/80/100-2500RC è dotato di telecomando. La pompa

può dunque essere comandata con l’aiuto di due pulsanti di comando sul

telecomando, avvio/arresto e scarico.

Il modello PP70/80-2500MLD è dotato di una leva/valvola direzionale per

la funzione idraulica a doppio effetto e di un pedale di avvio/arresto.

Il modello PP70/80-2500MRV è predisposto per il collegamento con una

propria valvola di regolazione oppure una valvola esterna. La pompa è

dotata di porte per collegamento di mandata e ritorno e di un volantino per

lo scarico manuale.

Funzione di sicurezza

La pompa è dotata di una valvola di sicurezza che controlla la pressione

di uscita. La valvola è regolata prima della consegna sulla pressione di

esercizio max.

Installazione

PP70/80/100-2500FP/RC

Collegamento all’aria compressa

Per raggiungere una pressione idraulica di 70 MPa (700 bar, 10150 psi)

o 80 MPa (800 bar, 11600 psi), la pompa necessita di una pressione

dell’aria di almeno 0,6 MPa (6 bar, 87 psi). Accertarsi che la pressione

dell’aria non superi 1,2 MPa (12 bar, 145 psi), in quanto un’eccessiva

pressione può danneggiare la pompa. Per assicurare un funzionamento

corretto e duraturo, utilizzare aria compressa pulita, un separatore d’acqua

e lubricazione a nebbia. Effettuare il collegamento all’aria compressa con

un raccordo da G 1/4” come mostrato in g. 2, pos. A.

Collegamento del essibile idraulico

Collegare il essibile idraulico per mezzo di un raccordo G 1/4” (g. 2, pos.

B) oppure utilizzare i raccordi rapidi REHOBOT.

REHOBOT Hydraulics AB Skjulstagatan 11 A, 632 29 Eskilstuna, SWEDEN P.O. Box 1107 631 80 Eskilstuna

T. +46 (0)16 - 16 82 00 F. +46 (0)16 - 13 93 16 info@rehobot.se www.rehobot.se

Scarico

Premere il pulsante di ritorno (Fig. 4, pos. R). Tenere premuto il pulsante

nché non viene raggiunta la pressione di ritorno desiderata.

Avvertenza — Non sovraccaricare la pompa in sede di scarico della pres-

sione dal cilindro/attrezzo onde prevenire il rischio di fuoriuscita dell’olio

dalla valvola di spurgo.

PP70-2500MLD

Selezionare la porta di mandata e quella di ritorno girando la valvola a leva

(verso destra oppure verso sinistra).

Avviamento

Per pressurizzare cilindro/attrezzo, premere il comando a pedale (g. 4,

pos. A). Rilasciando il pedale nella posizione neutra, la pompa si ferma e

mantiene la pressione idraulica raggiunta.

Scarico

Selezionare la porta di mandata e quella di ritorno girando la valvola a leva

(verso destra oppure verso sinistra).

Avvertenza — Non sovraccaricare la pompa in sede di scarico della pres-

sione dal cilindro/attrezzo onde prevenire il rischio di fuoriuscita dell’olio

dalla valvola di spurgo.

PP70-2100MRV

Questo modello è predisposto per il collegamento con una propria valvola di

regolazione oppure una valvola esterna.

Avviamento/scarico

Effettuare il collegamento della valvola di regolazione dell’aria in entrata.

La pompa può essere utilizzata insieme ad un attrezzo idraulico ad effetto

semplice. In tal caso lo scarico (ritorno) si esegue girando il volantino di

scarico (g. 4) in senso antiorario.

Altri accessori

La pompa può essere dotata di accessori quali manometro/attacco del

manometro ecc. E’ possibile il collegamento ad una conduttura di ritorno.

Tutti i cilindri, gli accessori e gli attrezzi collegati alla pompa devono es-

sere omologati per sopportare una pressione d’esercizio pari o superiore

alla pressione d’esercizio max. della pompa. Nota - La pompa è dotata di

una valvola di sicurezza sul lato idraulico, regolata in fabbrica per la max.

pressione d’esercizio. La valvola di sicurezza può essere regolata esclu-

sivamente da REHOBOT o centro di assistenza autorizzato REHOBOT. Per

facilitare la riduzione della pressione idraulica, si consiglia l’installazione di

una valvola riduttrice dell’aria in entrata.

Manutenzione & Assistenza

All’occorrenza, lubricare le parti mobili, ad es. pistone pneumatico e

valvola, con olio di alta qualità.

Per motivi di sicurezza, l’assistenza e la riparazione del presente prodotto

devono essere afdate a personale esperto. Al minimo dubbio, chiedere al

proprio rivenditore di indicare il centro di assistenza autorizzato più vicino.

Rabbocco dell’olio

Controllare il livello dell’olio prima dell’uso, effettuando la misurazione dal

vetrospia nel montante posteriore della pompa, che indica il livello max

dell’olio. Il livello deve sempre essere misurato con il cilindro/attrezzo in

posizione bassa/ritratta. Per assicurare un buon funzionamento, utilizzare

olio idraulico conforme alla specica ISO VG 10.

• Sistemare la pompa in modo che il vetrospia sia rivolto

verso il basso (g. 5).

• Svitare il tappo di rabbocco dell’olio (g. 5, pos. A).

• Riempire il serbatoio dell’olio attraverso il foro di

rabbocco nché il livello non è a 43 mm (1.7 in) dal

montante.

• Riavvitare il tappo di rabbocco dell’olio.

PP70/80-2500MLD

Collegamento all’aria compressa

Per raggiungere una pressione idraulica di 70 MPa (700 bar, 10150 psi)

o 80 MPa (800 bar, 11600 psi), la pompa necessita di una pressione

dell’aria di almeno 0,6 MPa (6 bar, 87 psi). Accertarsi che la pressione

dell’aria non superi 1,2 MPa (12 bar, 145 psi), in quanto un’eccessiva

pressione può danneggiare la pompa. Per assicurare un funzionamento

corretto e duraturo, utilizzare aria compressa pulita, un separatore

d’acqua e lubricazione a nebbia. Effettuare il collegamento all’aria com-

pressa con un raccordo da G 1/4” come mostrato in g. 2, pos. A.

Collegamento del essibile idraulico

Collegare il essibile idraulico per mezzo di un raccordo G 1/4” (g. 2,

pos. B, C) oppure utilizzare i raccordi rapidi REHOBOT.
