TECHNISCHE ANGABEN
16“ Standventilator
Leistung: 55 W
Maße: 46.5*43.5*124CM
Nettogewicht: 5,3kg
Spannung: 220-240V~,50Hz
5 starke und geräuschsarme Propellerflügel
120° Winkel horizontal Oszillation
4 Geschwindigkeitsstufen: Eco / Low /
Medium und High Speed
7,5 h Digital Timer
mit Remote Control
mit WiFI
Kopf des Ventilators kann manuellnach oben gekippt werden (max 90°).
Luxus-Vollkunststoffgehäuse mit
Patentschließfachsystem, einfache Montage und Demontage, kein Werkzeg erforderlich.
Gewichteter runder Standfuß, leicht zu montierendes Standrohr.
Lieferumfang: Ventilator, Fernbedienung,Bedienungsanleitung
DE
f

6 Relaxxnow
EXPLOSIONSZEICHNUNG/ ERSATZTEILLISTE

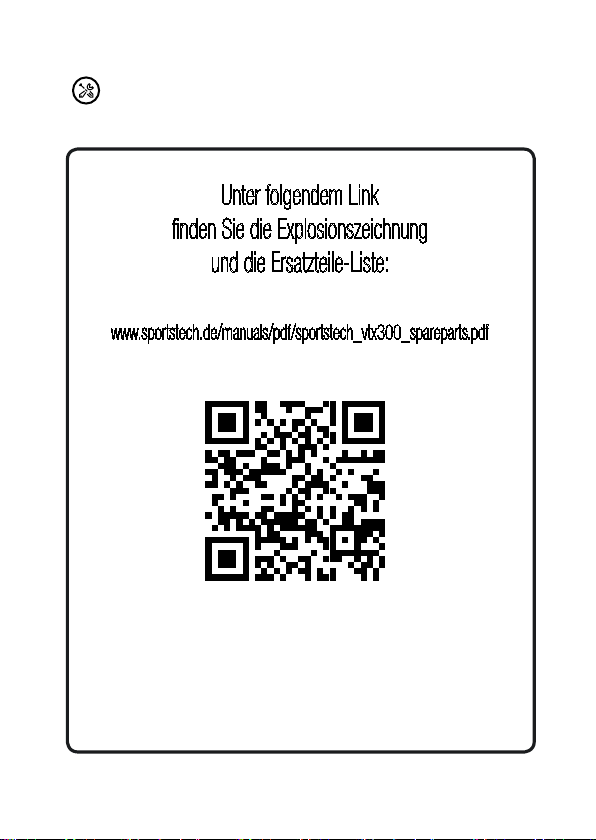

Unter folgendem Link
finden Sie die Explosionszeichnung
und die Ersatzteile-Liste:
www.sportstech.de/manuals/pdf/sportstech_vtx300_spareparts.pdf

Relaxxnow 7
ALLGEMEINE HINWEISE
Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Gebrauch des Gerätes und bewahren
Sie sie an einem sicheren Ort auf. Benutzen Sie das Gerät nur wie beschrieben und machen
Sie sich vor dem Benutzen des Produktes mit allen Bedien- und Sicherheitshinweisen
vertraut.
Entfernen Sie die Verpackung und prüfen Sie, ob das Produkt unbeschädigt ist. Wenn an der
Unversehrtheit Zweifel besteht, verwenden Sie das Produkt nicht und treten Sie mit Ihrem
Verkäufer in Kontakt.
• Stecken Sie niemals fremde Objekte wie Finger, Stifte etc. durch das Schutzgitter,
während das Gerät in Betrieb ist
• Schließen Sie das Gerät vom Strom ab, wenn Sie es verstellen oder sauber machen
wollen
• Stellen Sie sicher, dass das Gerät auf einem stabilen, ebenen Untergrund steht, wenn
es in Gebrauch ist, damit es nicht umkippt.
• Stellen Sie das Gerät NICHT an ein Fenster. Regen kann einen elektrischen Schlag
verursachen. Tauchen Sie das Gerät, den Stecker oder das Kabel nicht in Wasser und
besprühen Sie es nicht mit Flüssigkeiten.
• Lassen Sie Kinder und Tiere nicht unbeaufsichtigt mit dem aktiven Gerät. Lassen Sie
das Kabel nicht vom Tisch oder einer Theke herunterhängen.
• Verwenden Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind, wenn das
Gerät defekt ist oder hinunter gefallen ist oder auf andere Art und Weise beschäfigt
worden ist. Wenden Sie sich in diesem Fall an einen qualifizierten Elektriker. HINWEIS:
Wenn Sie die Reparatur von einem unqualifizierten Elektriker durchführen lassen,
verlieren Sie die Garantie für dieses Produkt.
• Verwenden Sie den Ventilator nicht ohne den Standfuß. Das Gerät muss bei Betrieb
aufrecht stehen.
• Verwenden Sie den Ventilator nicht in der Nähe von Vorhängen, Pflanzen
Fensterdekorationen oder anderen Dingen, die in den Propeller gelangen können.
Um ihn vom Strom abzuschließen, ziehen Sie den Stecker aus der Steckdose. Ziehen
Sie nie am Kabel.
• Verlegen Sie das Kabel nicht unter einem Teppich. Decken Sie das Kabel nicht mit
Teppichen, Läufern oder ähnlichem ab. Verlegen Sie das Kabel so, dass niemand
darüber stolpern kann.
• Gebrauchen Sie den Ventilator nur so, wie in der Anleitung beschrieben.

8 Relaxxnow
DE
WARNHINWEISE
• Nutzen Sie dieses Gerät nur für den privaten Zweck.
• Jede Wartung, die über die normale Pege und den normalen Gebrauch
hinaus geht, sollte von einem autorisierten Fachmann vorgenommen werden
• Tauchen Sie das Gerät nicht in Wasser.
• Nehmen Sie keine Teile hinaus und nehmen Sie das Gehäuse nicht ab, um
das Risiko eines Feuers oder Elektroschocks zu vermeiden.
• Lassen Sie das Gerät nur von einem autorisierten Fachmann reparieren.
• Wenn die Netzschlussanleitung dieses Gerätes beschädigt wird, muss Sie von
dem Hersteller oder dem zuständigen Kundendienst oder einer ähnlich quali-
zierten Person ersetzt werden, um Gefährdungen zu vermeiden.
MONTAGEANLEITUNG
Installation und Verwendung
Für den Tischventilator
1. Stellen Sie den Standfuß (15) auf einen Tisch, stecken Sie den Adapter (19) hinein und
machen Sie ihn fest, indem Sie den Adapter (19) im Uhrzeigersinn drehen.
2.Setzen Sie die obere Säule (Nr. 8) auf den Verbindungsadapter (Nr. 19). Ziehen Sie den
oberen Knopf der Säule an (Nr. 11)
Befestigung der Schutzgitter
1. Entfernen und entsorgen Sie die Plastikhülle an der Motorwelle (6) Positionieren Sie das hin-
tere Gitter (5) an der Vorderseite des Motorgehäuses durch die Motorwelle (6). Vergewissern Sie
sich, dass der Griff an der Rückseite des Gitters (5) nach oben zeigt und dass die Führungsstifte
am Motorgehäuse mit den Ausschnitten am hinteren Gitter (5) auf einer Linie sind.
2. Befestigen Sie das Heckgitter (5) mit der Plastikschraube (4). Ziehen Sie die Schraube am
Motorgehäuse im Uhrzeigersinn fest.
3. Installieren Sie den Propeller (3) an der Motorwelle (6), sodass die Cutouts passen. Setzen
Sie die Propellerhaube (2) nach dem Propeller (3) auf die Motorwelle (6). Zum Befestigen ziehen
Sie die Propellerhaube (2) gegen den Uhrzeigersinn fest.

Relaxxnow 9
DE
4. Montieren Sie das vordere Gitter (1) am hinteren Gitter (5), indem Sie sie auf die Markierung
ausrichten und durch die Haken am vorderen Gitter und die Schlitze am hinteren Gitter und
drehen Sie das vordere Gitter im Uhrzeigersinn bis der Sicherungsstift (20) einrastet.
5. Ziehen Sie die Verschlussschraube (21) fest, um den Sicherungsstift (20) zu
befestigen.
INBETRIEBNAHME
Elektrischer Anschluss
• Bevor Sie den Stecker in die Steckdose stecken, stellen Sie sicher, dass die
Spannung Ihrer Hauptversorgung mit der Spannung auf dem Etikett des Produkts
übereinstimmt.
• Schließen Sie den Ventilatur nur an eine vorschriftsmäßig installierte
Kontaktsteckdose an.
BETRIEBSANWEISUNG
Stecken Sie das Gerät an eine 220-240 V ~ 50/60 Hz Steckdose und folgen Sie
der Betriebsanweisung:
Verwendung des Kontrollschalters und der Fernbedieung
Dieser Ventilator ist mit 4 Geschwindigkeitsstärken, einem Timer und einer
Fernbedienung ausgestattet. Die Knöpfe auf der Schaltäche haben dieselbe
Funktion wie die auf der Fernbedienung.

10 Relaxxnow

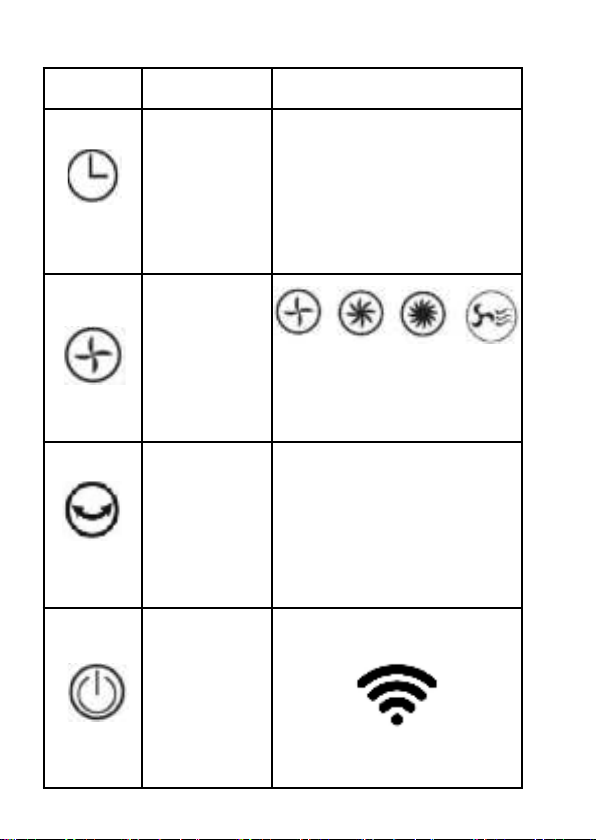

BUTTON FUNCTION DISPLAYED
Timer
Mit diesem Knopf
können Sie den
Timer auf 0.5 bis
zu 7.5 Stunden
einstellen. Nachdem
der Timer abgelaufen
ist, geht der Ventilator
automatisch aus.
0.5 h, 1 h, 2 h, 4 h
Beispiel 1: auf 0.5 h eingestellt wird der
Timer nach 30 min ablaufen.
Beispiel 2: auf 0.5 h und 2 h eingestellt
wird der Timer nach 2.5 h ablaufen.
Beispiel 3: auf 0.5 h, 1 h, 2 h, und 4
h eingestellt wird der Timer nach 7.5 h
ablaufen.
Speed
Mit diesem Knopf wird
der Ventilator durch 4
Komfort Geschwindig-
keiten geleitet (High/
Medium/Low/Eco).
Dieser Knopf kann in
jedem Modus benutzt
werden.
Diese Icons zeigen die ausgewählten
Geschwindigkeitsstufen Low, Medium, High
und Eco an.
Oscilla-
tion
Um eine breite
Brisenverteilung zu
aktivieren, drücken
Sie diese Oszillations-
taste einmal.
Das Oszillationslicht am Lüfter leuchtet,
wenn die Funktion aktiviert ist. Um die
Funktion wieder auszuschalten, drücken
Sie diese Taste erneut. Die Oszillation kann
gesteuert werden, während der Lüfter in
Betrieb ist.
ON/OFF
Mit diesem Knopf
schalten Sie den
Ventilator an und aus
Die W-Lan Funktion
wird eingeschaltet,
nachdem der Knopf
drei Sekunden ge-
drückt wurde.

Relaxxnow 11
Bedienung der Fernbedienung
Der Betrieb unterliegt den folgenden beiden Bedingungen:
(1) Dieses Gerät darf nicht zu Interferenzen führen und (2) dieses Gerät muss alle
Interferenzen akzeptieren, einschließlich Interferenzen, die möglicherweise zu un-
erwünschtem Betrieb des Gerätes führen können.
Um die Bedienung zu erleichtern verfügt die Fernbedienung über die gleichen
Tasten wie der Kontrollschalter. Folgen Sie den gleichen Anweisungen wie unter
Verwendung des Kontrollschalters und der Fernbedienung.
Hinweis: Entfernen Sie die Plastikisolierfoie unter der
Batterie, bevor Sie die Fermbedienung verwenden.
• Die Fernbedienung muss auf den Receiver auf dem Ventilator gerichtet sein,
um zu funktionieren.
• Die Reichweite der Fernbedienung beträgt 5 Meter. Wenn die Fernbedienung
nicht auf den Receiver gerichtet ist, verringert sich die Reichweite.
• Die Fernbedienung darf nicht in Räumen verwendet werden, in denen schwere
Maschinen in Betrieb sind.
• Die Sichtlinie zwischen Fernbedienung und Receiver darf nicht blockiert sein.
• Gehen Sie mit der Fernbedienung vorsichtig um. Lassen Sie sie nicht fallen
und schlagen Sie sie nicht gegen harte Gegenstände.
Richtlinien für die Verwendung der Batterien der Fernbedienung
• Wenn die Fernbedienung über einen längeren Zeitraum nicht benutzt wird,
entfernen Sie die Batterien aus der Fernbedienung
• Reinigen Sie die Batteriekontakte und die des Gerätes, bevor Sie die Batterie
in die Fernbedienung legen.
• Vergewissern Sie sich, dass die Batterin korrekt eingelegt wurden, vorallem
in Bezug auf die Polarität, Anpassung der +/- Seitden der Batterie an die
entsprechenden Anzeigen auf der Fernbedienung.
• Entfernen Sie gebrauchte und beschädigte/ entladene Batterien sofort.

12 Relaxxnow
Einstellmöglichkeiten für eine Verbesserte Luftzirkulation
Dieser Ventilator hat zwei Funktionen, die Ihnen ermöglichen, den Luftkomfort besser
anzupassen und die Luftzirkulation im Raum zu verbessern.
A. Oszillation:
Um die Oscillation Funktion für eine großächige Windverteilung zu aktivieren,
drücken Sie die Taste. Um die Funktion für eine gezielte Windstärkeeinstellung
auszuschalten, erneut drücken. Die Steuerung der Oszillation kann durchgeführt
werden, während der Ventilator in Betrieb ist. Dieser Ventilator hat eine verbesserte
Weitwinkelschwingung für eine bessere Zirkulation.
B. Tilt:
Um den Kopf des Ventilators auf einen bestimmten Winkel einzustellen, schalten Sie
den Ventilator aus und halten Sie das Motorgehäuse mit einer Hand fest. Greifen
Sie das Schutzgitter mit der anderen Hand. Kippen Sie den Kopf des Ventilators
vorsichtig, bis er den gewünschten Winkel erreicht. Neigen Sie den Kopf nicht weiter
nach hinten, als vorgesehen, da dies zum Schäden am Gerät führen kann. Maximal
kann er fast bis in die horizontale Position geneigt werden.
Hinweis: Der Ventilator muss ausgeschaltet sein, wenn Sie diese Einstellung vor
nehmen.
SPEZIFIKATIONEN
MODEL/ SKU VTX300
SPANNUNG (V) 220-240 V AC, 50/60 HZ
WATTLEISTUNG (W) 55 W
VORSICHT: Um einen Stromschlag zu vermeiden, passen Sie die breite Kante des
Steckers an den breiten Schlitz an. Stecken Sie ihn vollständig in die
Steckdose.

Relaxxnow 13
Hinweis: Diese App wird nur von 2.4Hz WiFi Netzwerk unterstützt. Bitte stellen Sie
sicher, dass Ihr Mobiltelefon mit einem 2.4Hz WiFi Netzwerk verbunden ist.
Schritt 1: Downloaden Sie die App.
Suchen und downloaden Sie die „Tuya Smart“ in einem großen Applikationsmarkt.
Schritt 2: Registrierung
Nachdem Sie die App hertuntergeladen haben, öffnen Sie die App und registrieren
Sie sich entsprechend der Anleitung.
Schritt 3: Verbinden Sie die App mit dem Ventilator
1. Stecken Sie den Stecker des Ventilators in eine 220-240V Steckdose. Der
Ventilator ist dabei im Standby Modus ist.
2. Drücken Sie „Add Device“ oder „+“ in der oberen rechten Ecke auf der Home-
seite der App siehe Bild unten.
APP FUNKTION

14 Relaxxnow
3. Drücken Sie auf „Home Appliance“ und auf Ventilator, wie im unteren Bild dar-
gestellt.
4. Drücken Sie den OSC Knopf auf dem Bedienungsfeld des Ventilators
für 5 Sekunden, bis der WiFi Indikator auf dem Display anfängt schnell zu blinken.

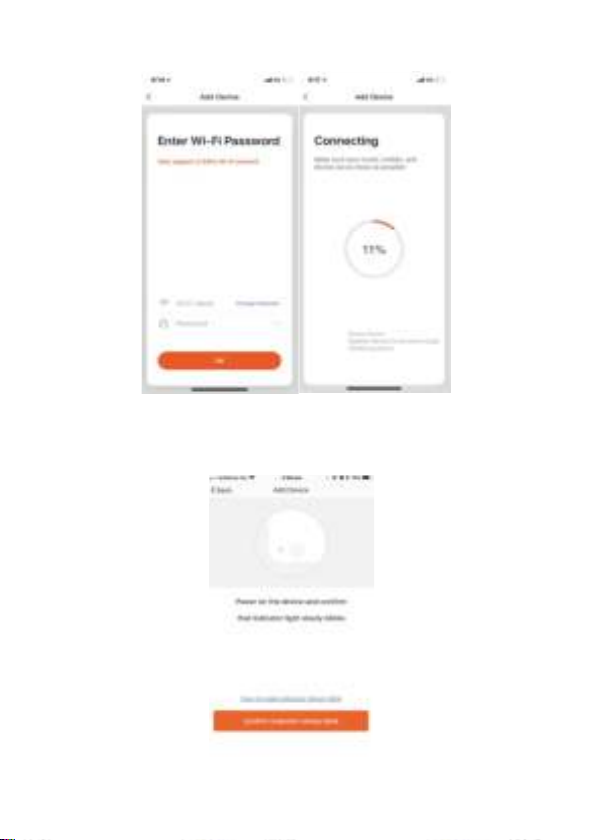

Drücken Sie dann „Conrm indicator rapidly blink“ auf dem Mobiltelefon, wie auf
folgendem Bild dargestellt.

Relaxxnow 15
Hinweis: Wenn die Verbindung fehlschlägt, drücken Sie „Ap Mode“ (rechts oben) und „Conrm
indicator slowly blink“ auf dem Mobiltelefon wie auf dem unteren Bild dargestellt.

16 Relaxxnow
6. Wenn Ihr Mobiltelefon eine Verbindung anzeigt und der WiFi Indikatior auf dem
Ventilator aufhört zu leuchten, ist die App mit dem Ventilator verbunden. Bei einer
erfolgreichen Verbindung können Sie den Ventilator mit der App steuern.

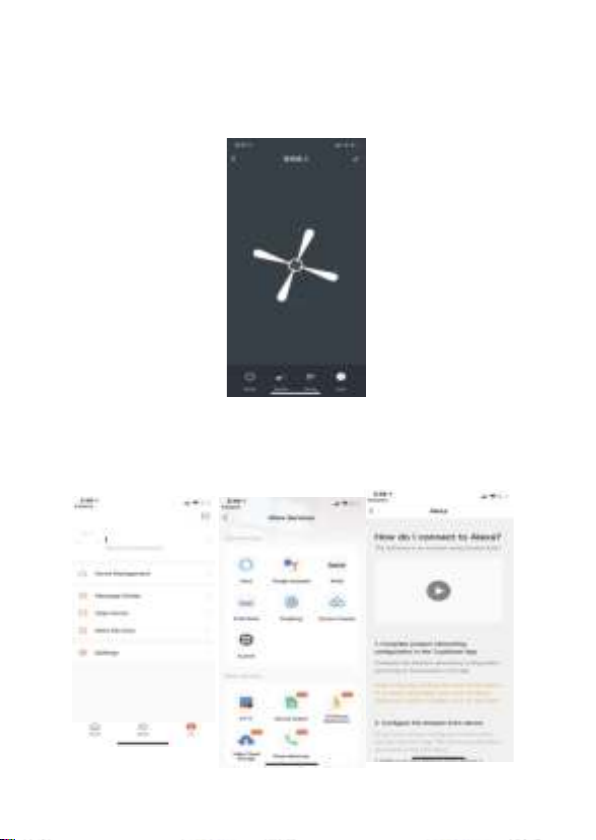

AMAZON ALEXA
Wenn Sie Alexa nutzen wollen, drücken Sie „ME“ (rechts unten). Wählen Sie dann
„more services“ und dann „Alexa“. Dort nden Sie, wie Sie Alexa nutzen. Um den
Ventilator an oder aus zu schalten können Sie „Alexa schalte den Ventilator an/aus“.

Relaxxnow 17
REINIGUNG & AUFBEWAHRUNG
Bevor Sie den Ventilator reinigen, sollte unbedingt darauf
geachtet werden, dass das Gerät ausgeschaltet und
Adapter von der Steckdose gezogen ist!
Pflege:
Darauf ist zu achten:
Lassen Sie während der Säuberung kein Wasser in den Motor kommen. Reinigen Sie den Propeller
und die Schutzgitter mit einem weichen, feuchten Tuch und trocknen Sie sie anschließend ab.
Verwenden Sie zum Reinigen des Ventilators keinen Verdünner, Alkohol oder andere chemische
Flüssigkeiten.
Aufbewahrung:
Tragen Sie ein paar Tropfen Schmiermittel auf die Motorwelle auf, um Korrosion zu vermeiden.
Entfernen Sie Öl und Flecken von dem Körper, um Schäden an dem Ventilator zu vermeiden.
Nehmen Sie den Ventilator nach der Aufbauanleitung in umgekehrter Reihenfolge auseinander,
legen Sie ihn zurück in den Karton und lagern Sie ihn an einem trockenen Ort.
DE

18 Relaxxnow
FEHLERBEHEBUNG
Wenn der Ventilator nicht mehr funktioniert, befolgen Sie bitte diese Schritte, bevor Sie den
Kundenservice kontaktieren:
PROBLEM MÖGLICHE
URSACHE
LÖSUNG
Der Ventilator geht
nicht an.
Ventilator ist nicht an
eine 220-249 V AC,
50/60 Hz Steckdo-
se angeschlossen.
Schließen Sie Ihn an die entsprechende
Steckdose an und schalten Sie Ihn
erneut an.
Der Ventilator ist plötzlich
ausgegangen.
Der Timer ist
abgelaufen und
der Ventilator hat
sich automatisch
ausgeschaltet.
Vergewissern Sie sich, dass alle Timer
Lichter am Kontrollschalter aus sind. Wenn
eines der Lichter leuchtet, drücken Sie den
Timer- ´Knopf bis alle
Lichter aus sind.
Die Oszillation-Funktion
funktioniert nicht.
Die Oszilla-
tions-Funktion
wurde nicht ange-
schaltet.
Stellen Sie sicher, dass der entsprechende
Knopf für die Oszillations-Funktion leuchtet.
Wenn nicht, drücken Sie den Knopf, um
die Funktion zu starten. Das kann auch
getan werden, während der Ventilator in
Betrieb ist.
Der Ventilator ist an, aber
der Wind nicht stark
genug.
Es hat sich hinten
am Ventilator
Staub abgelegt.
Schalten Sie den Ventilator aus und ziehen
Sie den Stecker. Säubern Sie das hintere
Schutzgitter mit einem weichen, trockenen
Tuch. Stecken Sie den Stecker wieder an
und schalten Sie das Gerät wieder ein.
Die Fernbedienung
funktioniert nicht.
Die Batterien sind zu
schwach.
Die Fernbedienung
ist zu weit vom Gerät
entfernt.
Die Fernbedienung
sendet kein Signal zum
Gerät.
Folgen Sie der Bedienung der
Fernbedienung und den Richtlinien
für die Verwendung der Batterien der
Fernbedienung
Bitte versuchen Sie nicht, den Ventilator selber zu öffnen oder zu
reparieren. Dadurch könnte die Garantie verfallen und Schäden oder
Verletzungen verursacht werden.

Relaxxnow 19
ENTSORGUNG
Entsorgen Sie die Verpackung bitte entsprechend. Geben
Sie Pappe und Karton zum Altpapier und Folien in die
Wertstoffsammlung.
Anwendbar in der EU und anderen eurpäischen Staaten mit
Systemen zur getrennten Sammlung von Wertstoffen
Werfen Sie Altgeräte nicht in den Hausmüll. Jeder Verbraucher
ist gesetzlich verpflichtet Altgeräte, getrennt vom Hausmüll
abzugeben (z. B. bei einer Sammelstelle). Nur so wird
gewährleistet, dass Altgeräte fachgerecht verwertet werden
und sich nicht negativ auf die Umwelt auswirken.

20 Relaxxnow
