BAS-1133 ПЕРСЕЙ (PERSEUS)
QUICK USER GUIDE | ПАСПОРТ
TV Antenna Outdoor | Наружная ТВ антенна
English Русский

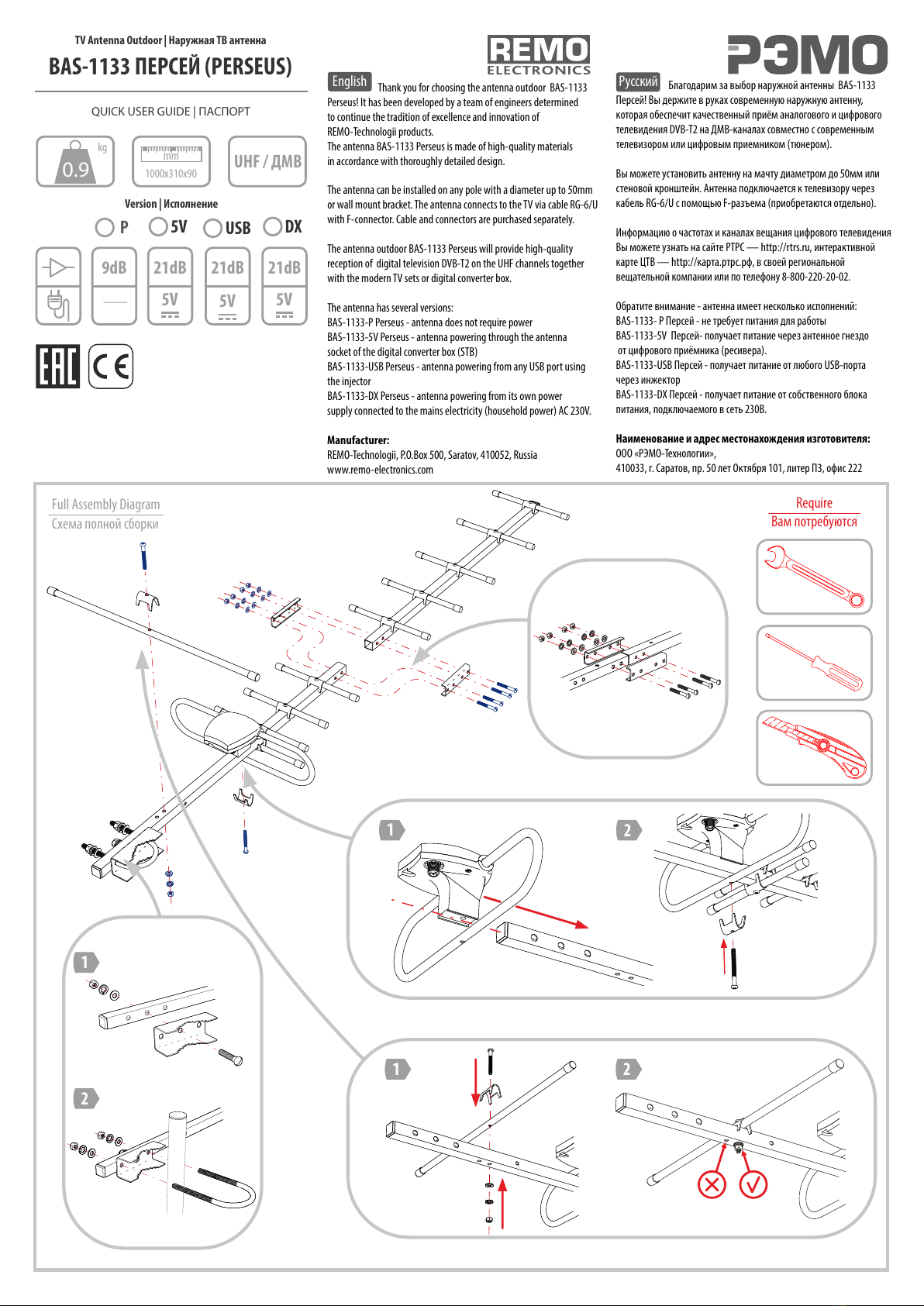

Full Assembly Diagram
Схема полной сборки
Thank you for choosing the antenna outdoor BAS-1133
Perseus! It has been developed by a team of engineers determined
to continue the tradition of excellence and innovation of
REMO-Technologii products.
The antenna BAS-1133 Perseus is made of high-quality materials
in accordance with thoroughly detailed design.
The antenna can be installed on any pole with a diameter up to 50mm
or wall mount bracket. The antenna connects to the TV via cable RG-6/U
with F-connector. Cable and connectors are purchased separately.
The antenna outdoor BAS-1133 Perseus will provide high-quality
reception of digital television DVB-T2 on the UHF channels together
with the modern TV sets or digital сonverter box.
The antenna has several versions:
BAS-1133-P Perseus - antenna does not require power
BAS-1133-5V Perseus - antenna powering through the antenna
socket of the digital converter box (STB)
BAS-1133-USB Perseus - antenna powering from any USB port using
the injector
BAS-1133-DX Perseus - antenna powering from its own power
supply connected to the mains electricity (household power) AC 230V.
Manufacturer:
REMO-Technologii, P.O.Box 500, Saratov, 410052, Russia
www.remo-electronics.com
Благодарим за выбор наружной антенны BAS-1133
Персей! Вы держите в руках современную наружную антенну,
которая обеспечит качественный приём аналогового и цифрового
телевидения DVB-T2 на ДМВ-каналах совместно с современным
телевизором или цифровым приемником (тюнером).
Вы можете установить антенну на мачту диаметром до 50мм или
стеновой кронштейн. Антенна подключается к телевизору через
кабель RG-6/U с помощью F-разъема (приобретаются отдельно).
Информацию о частотах и каналах вещания цифрового телевидения
Вы можете узнать на сайте РТРС — http://rtrs.ru, интерактивной
карте ЦТВ — http://карта.ртрс.рф, в своей региональной
вещательной компании или по телефону 8-800-220-20-02.
Обратите внимание - антенна имеет несколько исполнений:
BAS-1133- P Персей - не требует питания для работы
BAS-1133-5V Персей- получает питание через антенное гнездо
от цифрового приёмника (ресивера).
BAS-1133-USB Персей - получает питание от любого USB-порта
через инжектор
BAS-1133-DX Персей - получает питание от собственного блока
питания, подключаемого в сеть 230В.
Наименование и адрес местонахождения изготовителя:
ООО «РЭМО-Технологии»,
410033, г. Саратов, пр. 50 лет Октября 101, литер П3, офис 222
Version | Исполнение
1000х310х90
mm
0.9
kg
UHF / ДМВ
Require
Вам потребуются
1
2
1
2
2
1
P
9dB
—
5V
21dB
5V
DX
21dB
5V
USB
21dB
5V
All manuals and user guides at all-guides.com

Аttach the cable
to the mast
Закрепите кабель
на мачте
Cable Connection Diagram
Схема подключения кабеля
8
Connecting to a TV set and Adjusting
Подключение к телевизору и настройка
4
Find Max Signal
Найдите максимум
сигнала
в.1.3_20200528
Примечание: В связи с постоянным совершенствованием конструкции и технологии, в Вашей антенне могут быть изменения, не отмеченные в настоящем руководстве и не ухудшающие ее параметры.
Антенна может эксплуатироваться в интервале температур от -60°С до +45°С и предельном значении относительной влажности воздуха 100% при температуре 25°С. Транспортировка и хранение должны
осуществляться при температурах от -60°С до +45°С и предельном значении относительной влажности воздуха 100% при температуре 25°С при условии защиты от солнечного излучения и атмосферных осадков.
Срок службы изделия – 3 года. Изделие не содержит вредных веществ (материалов) и может быть утилизировано как бытовые отходы любым способом, кроме сжигания в неприспособленных условиях.
Антенна может эксплуатироваться без ограничений в быту и на промышленных предприятиях не выше III класса опасности. Антенна 1133 соответствует и признана BAS- Персей ТУ 657730-002-13760586-2016
годной для эксплуатации. Изготовитель гарантирует соответствие изделия требованиям при соблюдении потребителем условий эксплуатации, хранения и транспортировки.ТУ 657730-002-13760586-2016
Гарантийный срок эксплуатации 12 месяцев со дня продажи через розничную торговую сеть. При отсутствии отметки торгующей организации, гарантийный срок исчисляется с даты изготовления антенны.
Месяц и год изготовления изделия указаны в гарантийном талоне. Гарантийный ремонт осуществляет предприятие-изготовитель. Не принимаются претензии по изделиям, имеющим механические повреждения,
отличные от естественных следов эксплуатации. Изготовитель не может гарантировать качественный прием ТВ программ в местах недостаточного покрытия ТВ-сигналом и неверной установки и/или настройки
антенны. Отсутствие приема в таких случаях не является основанием для признания антенны неисправной.
Претензии и предложения следует направлять по адресу:
410052, Россия, Саратов, а/я 500, тел.: [phone], e-mail: [e-mail], www.remo-zavod.ru
254
1
3 6
7
Apply silicone sealant
under the protective cap
Нанесите герметик под
защитный колпачок
8 9
-5V
23
Power On
Select Channel
Включите телевизор
Выберите канал
2a
Switch on the antenna
power
Включите подачу
питания на антенну
Switch on the indication
of signal strength
Включите индикацию
уровня сигнала
-P-5V-USB
-DX
1a 1b 1c
-DX
1d
Injector Assembly Diagram
Схема подключения инжектора
5
1
6
2 3
7
4
AC 230V
