Renkforce 2266973 User manual

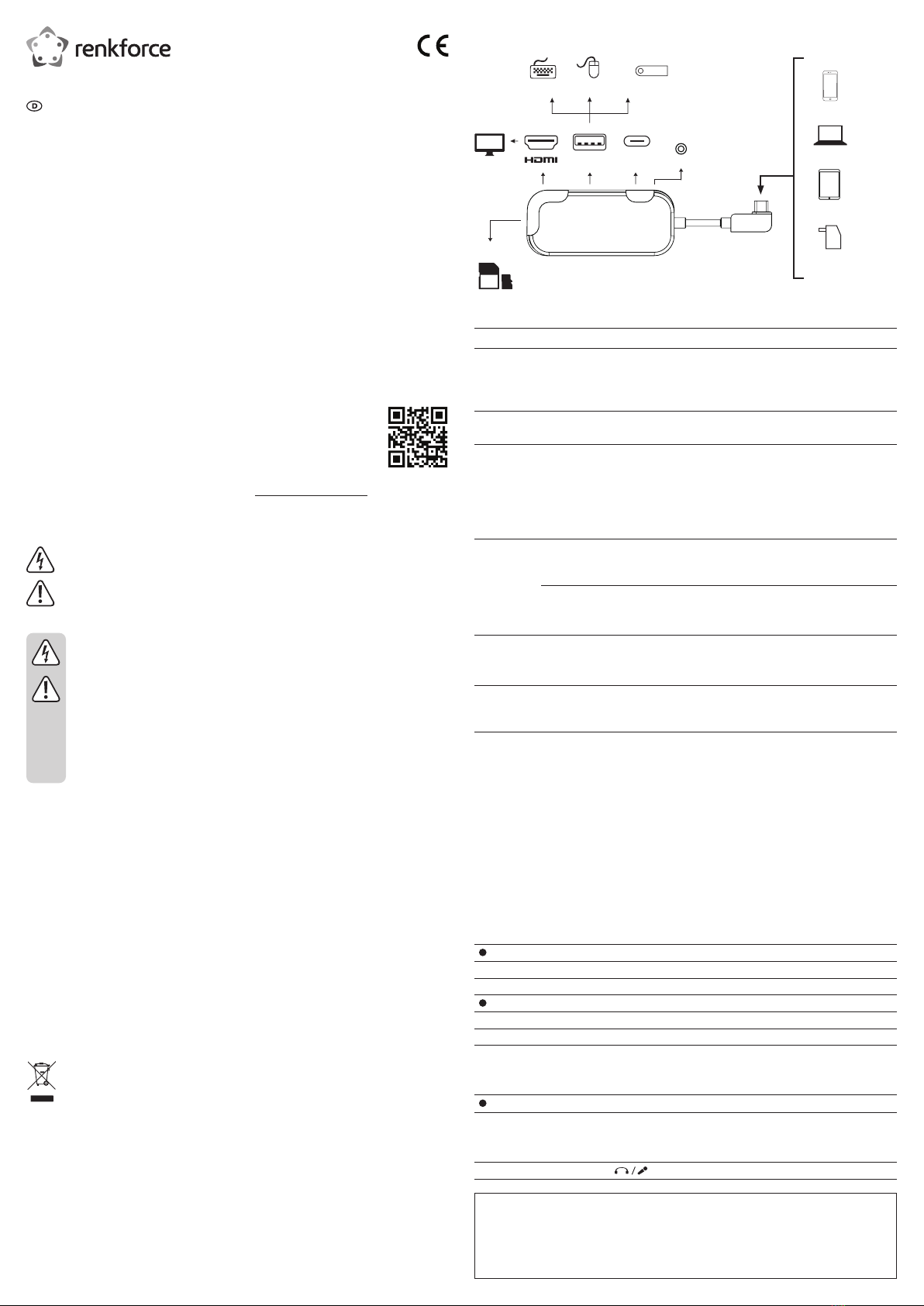

Anschluss
PD3.0USB3.0
Tastatur Maus USB-Flash-Laufwerk
Audio/Mikrofon
Smartphone
Notebook
Tablet
Netzteil
Speicherkartenleser:
SD/microSD
iPad Pro Schieben Sie das iPad in die Halterung.
Netzteil Wenn Sie ein angeschlossenes Gerät über den PD3.0 Port anschließen bzw. mit Energie
versorgen möchten, verwenden Sie ein geeignetes Netzteil am Eingang.
• Beispiel: Verbinden Sie Ihr Notebook-Ladegerät mit dem Eingang und laden Sie das
Notebook über den PD3.0 Port auf.
HDMI-Kabel: Wenn Sie Videos in 4K Auösung wiedergeben möchten, sollte das Kabel unter 3 m lang
sein.
Inbetriebnahme
Wenn Sie das Abspielgerät und die Ausgangsgeräte angeschlossen haben, ist die Gerätekombination be-
triebsbereit.
Informationen zu den unterstützten Funktionen stehen im Abschnitt „Technische Daten“.
Beachten Sie die nachfolgenden Hinweise:
Speichergeräte Wählen Sie im Betriebssystem die sichere Trennung der Hardware aus, bevor Sie das
Speichergerät (SD-Karte, Flash-Laufwerk) entfernen, um Datenverluste oder unbrauch-
bare Daten zu vermeiden.
Beachten Sie die von Ihrem Gerät unterstützten Datenformate.
• Beispiel: Falls Sie mit einem iPad ein USB-Flash-Laufwerk einlesen möchten, muss
das Laufwerk mit FAT, APFS oder exFat formatiert sein.
HDMI Audio Wenn Sie die Tonausgabe über den HDMI-Anschluss benötigen, sollte das angeschloss-
ene Ausgabegerät (z. B. Monitor) in der Lage sein, den Ton per HDMI wiederzugeben.
Ändern Sie ggf. die Audio-Einstellungen des Ausgabegeräts.
Power Delivery
(PD3.0)
Achten Sie bei Verwendung des PD3.0-Ausgangs (Power Delivery) darauf, dass die
Spannungsquelle am Eingang ausreicht und als Energiequelle geeignet ist. Einzelheiten
stehen in den "technischen Daten".
Technische Daten
Eingang .........................................5 V/DC, max. 3 A (USB-CTM)
20 V/DC, max. 5 A (PD 3.0, Ausgangsleistung auf 87 W beschränkt)
Systemvoraussetzungen ...............Windows®7 und höher
MacOS 10.5 und höher
Android 6.0 und höher
iPadOS 13.1 und höher
Linux 2.6 und höher
Betriebsbedingungen.....................0 bis +45 ºC, 10 – 85 % rF (nicht kondensierend)
Lagerbedingungen.........................-10 bis +70 ºC, 5 – 90 % rF (nicht kondensierend)
Abmessungen (L x B x H)..............90 x 40 x 12,6 mm
Gewicht..........................................35 g
Laden/Betrieb Anschluss Technische Daten
PD 3.0 USB-C max. 20 V/DC, max. 87 W
USB 3.0 USB3.0 max. 5 V/DC, max. 4,5 W
Datenübertragung Anschluss Technische Daten
USB 2.0 USB-C Max. 480 Mbit/s
USB 3.0 USB3.0 Max. 5 Gbit/s
SD-Karte SD-Kartenschlitz Lesegeschw. max. 104 MB/s
Schreibgeschw. max. 80 MB/s
Kapazität: max. 2 TB
Video/Ton Anschluss Technische Daten
HDMI HDMI 4K x 2K 60 Hz (3840 x 2160 pixel)
Abwärtskompatibel zu
4K x 2K 30 Hz, 1080P, 1080I, 720P
Ton Ø 3,5 mm Buchse
Sicherheitshinweise
Lesen Sie die Bedienungsanleitung
sorgfältig durch und achten Sie be-
sonders auf die Sicherheitshin-
weise. Falls Sie die Sicherheitshin-
weise und Informationen für einen
ordnungsgemäßen Gebrauch in
dieser Bedienungsanleitung nicht
beachten, haften wir nicht für mögli-
cherweise daraus resultierende Ver-
letzungen oder Sachschäden.
Darüber hinaus erlischt in solchen
Fällen die Gewährleistung/Garantie.
a) Allgemeines
• Das Produkt ist kein Spielzeug. Halten Sie es
von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht acht-
los liegen. Dieses könnte andernfalls für Kinder
zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Tem-
peraturen, direkter Sonneneinstrahlung, starken
Erschütterungen, viel Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmit-
teln.
• Setzen Sie das Produkt keiner mechanischen
Beanspruchung aus.
• Gehen Sie stets vorsichtig mit dem Produkt um.
Stöße, Schläge oder sogar das Herunterfallen
aus geringer Höhe können das Produkt beschä-
digen.
• Sollte kein sicherer Betrieb mehr möglich sein,
nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwend-
ung. Der sichere Betrieb ist nicht mehr gewähr-
leistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter
ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen
ausgesetzt wurde.
• Wenden Sie sich an eine Fachkraft, sollten Sie
Zweifel in Bezug auf die Arbeitsweise, die Si-
cherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparatu-
rarbeiten ausschließlich von einer Fachkraft bzw.
einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kun-
dendienst oder an andere Fachleute.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und
Bedienungsanleitungen anderer Geräte, die mit
dem Produkt verbunden sind.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Diese Veröffentlichung schildert den technischen Zustand zum Zeitpunkt des
Drucks.
© Copyright 2020 by Conrad Electronic SE. *2266973_v1_2020_02_jh_m_4L
Bedienungsanleitung
6-in-1 USB-CTM Docking-Anschluss
Best.-Nr. 2266973
Bestimmungsgemäße Verwendung
Verwenden Sie das Produkt, um ein kompatibles Gerät aufzuladen, Medien auf ein angeschlossenes Gerät
zu übertragen und um Ton und Medien von einem angeschlossenen Gerät wiederzugeben.
Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.
Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sol-
lten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschä-
digt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüssen, Bränden
oder elektrischen Schlägen führen.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Produkt
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scan-
nen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedi-
enungsanleitung hin, die unbedingt zu beachten sind.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Pege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von allen angeschlossenen Geräten.
• Tauchen Sie das Produkt nicht in Wasser ein.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Connection
PD3.0USB3.0
Keyboard Mouse USB Flash drive
Audio/Microphone
Smartphone
Notebook
Tablet
Power adapter
Memory card reader:
SD/microSD
iPad Pro Slide the iPad into the holder.
Power adapter If you intend to charge or operate a connected device using the PD3.0 port,
use a suitable power adapter as the input source.
• Example: Connect your notebook charger to the input and charge the
notebook on the PD3.0 port.
HDMI cables If you intend to playback 4K video, the cable length should be ≤ 3 m.
Operation
Once you have connected the source device and the output devices, they are ready for operation.
Refer to the ‘Technical data’ section for details about supported operations.
Observe the below notes:
Storage devices Safely eject the storage device (SD card, ash drive) via the operating system
before you remove it to prevent loss of data or data corruption.
Observe the data formats your device supports.
• Example: if you intend to use an iPad to read a USB ash drive, the drive
must be FAT, APFS or exFat formatted.
HDMI Audio If you require sound output via HDMI, ensure the connected output device
(e.g. monitor) is capable of playing sound.
Change the output device audio settings if needed.
Power Delivery (PD3.0) When using the Power Delivery output PD3.0, ensure the input power
source is suitable and sufcient. Refer to ‘Technical data’ for details.
Technical data
Input...............................................5 V/DC, max. 3 A (USB-CTM)
20 V/DC, max. 5 A (PD 3.0, output limited to 87 W)
System requirements.....................Windows®7 and above
MacOS 10.5 and above
Android 6.0 and above
iPadOS 13.1 and above
Linux 2.6 and higher
Operating conditions......................0 to +45 ºC, 10 – 85 % RH (non-condensing)
Storage conditions.........................-10 to +70 ºC, 5 – 90 % RH (non-condensing)
Dimensions (L x W x H).................90 x 40 x 12.6 mm
Weight ...........................................35 g
Charging/Operation Connector Specications
PD 3.0 USB-C max. 20 V/DC, max. 87 W
USB 3.0 USB3.0 max. 5 V/DC, max. 4.5 W
Data transfer Connector Specications
USB 2.0 USB-C max. 480 Mb/s
USB 3.0 USB3.0 max. 5 Gb/s
SD card SD Slot Read: max. 104 MB/s
Write: max. 80 MB/s
Capacity: max. 2 TB
Video/Sound Connector Specications
HDMI HDMI 4K x 2K 60 Hz (3840 x 2160 px)
downward compatible with
4K x 2K 30 Hz, 1080P, 1080I, 720P
Sound Ø 3.5 mm jack
Read the operating instructions
carefully and especially observe the
safety information. If you do not fol-
low the safety instructions and infor-
mation on proper handling, we as-
sume no liability for any resulting
personal injury or damage to prop-
erty. Such cases will invalidate the
warranty/guarantee.
a) General information
• The device is not a toy. Keep it out of the reach
of children and pets.
• Do not leave packaging material lying around
carelessly. This may become dangerous playing
material for children.
• Protect the appliance from extreme tempera-
tures, direct sunlight, strong jolts, high humidity,
moisture, ammable gases, steam and solvents.
• Do not place the product under any mechani-
cal stress.
• Please handle the product carefully. Jolts, im-
pacts or a fall even from a low height can dam-
age the product.
• If it is no longer possible to operate the prod-
uct safely, take it out of operation and protect it
from any accidental use. Safe operation can no
longer be guaranteed if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor
ambient conditions or
- has been subjected to any serious transport-
related stresses.
• Consult an expert when in doubt about the op-
eration, safety or connection of the appliance.
• Maintenance, modications and repairs must
only be completed by a technician or an author-
ised repair centre.
• If you have questions which remain unanswered
by these operating instructions, contact our
technical support service or other technical
personnel.
b) Connected devices
• Also observe the safety and operating instruc-
tions of any other devices which are connected
to the product.
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming or capturing in elec-
tronic data processing systems) requires prior written approval from the publisher. Reprinting, also in part, is prohibited.
This publication reects the technical status at the time of printing.
Copyright 2020 by Conrad Electronic SE. *2266973_v1_2020_02_jh_m_4L
Operating instructions
USB-C™ 6-in-1 laptop docking station 87 W
Item no. 2266973
Intended use
Use the product to charge compatible devices, transfer media and playback sound and video.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be
avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. If you use the product
for purposes other than those described above, the product may be damaged. In addition, improper use can
result in short circuits, res, electric shocks or other hazards.
Read the instructions carefully and store them in a safe place. Make this product available to third parties
only together with its operating instructions.
This product complies with the statutory national and European requirements.
All company names and product names are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
Package contents
• Product
• Operating instructions
Up-to-date operating instructions
Download the up-to-date operating instructions at www.conrad.com/downloads or scan the QR code shown.
Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in a triangle indicates that there is a risk to your health, e.g. due to
an electric shock.
The symbol with an exclamation mark in a triangle is used to highlight important information in
these operating instructions that must be observed.
Safety instructions
Disposal
Electronic devices are recyclable waste and must not be disposed of in the household waste. At
the end of its service life, dispose of the product according to the relevant statutory regulations.
You thus full your statutory obligations and contribute to environmental protection.
Care and cleaning
• Disconnect the product from all the connected devices before cleaning.
• Never submerge the product in water.
• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may damage the
housing or cause the product to malfunction.
• Use a dry, lint-free cloth to clean the product.

Connexions
PD3.0USB3.0
Clavier Souris Clé USB
Audio/Microphone
Smartphone
Notebook
Tablette
Bloc d’alimentation
Lecteur de carte mémoire :
SD/MicroSD
iPad Pro Faites glisser l’iPad dans le support.
Bloc d’alimentation Si vous avez l’intention de recharger ou de faire fonctionner un appareil connecté à
l’aide du port PD3.0, utilisez un bloc d'alimentation adapté comme source d’entrée.
• Exemple : Connectez de chargeur de votre ordinateur à l’entrée et chargez-le
sur le port PD3.0.
Câbles HDMI Si vous avez l’intention de lire des vidéos 4K, la longueur du câble doit être infé-
rieure ou égale à 3 m.
Fonctionnement
Une fois que vous avez connecté le périphérique source et les périphériques de sortie, ils sont prêts à
fonctionner.
Reportez-vous à la section « Données techniques » pour avoir des informations sur les opérations prises
en charge.
Respectez les remarques suivantes :
Périphériques de
stockage
Éjectez en toute sécurité le périphérique de stockage (carte SD, clé USB) via le sys-
tème d’exploitation avant de le retirer pour éviter de perdre ou de corrompre des
données.
Respectez les formats de données que votre appareil prend en charge.
• Exemple : si vous avez l’intention d’utiliser un iPad pour lire une clé USB, le lect-
eur doit être au format FAT, APFS ou exFat.
Audio HDMI Si vous avez besoin d’une sortie audio via HDMI, veillez à ce que le périphérique de
sortie connecté (par ex. un moniteur) soit capable de lire le son.
Modiez les paramètres audio du périphérique de sortie si nécessaire.
Power Delivery
(PD 3.0)
Lorsque vous utilisez la sortie Power Delivery PD 3.0, assurez-vous que la source
de puissance d’entrée est adaptée et sufsante. Reportez-vous aux « Données
techniques » pour plus d’informations.
Caractéristiques techniques
Entrée............................................5 V CC, 3 A max. (USB-CTM)
20 V CC, 5 A max (PD 3.0, sortie limitée à 87 W)
Conguration système requise......Windows®7 et versions ultérieures
MacOS 10.5 et versions ultérieures
Android 6.0 et versions ultérieures
iPadOS 13.1 et versions ultérieures
Linux 2.6 et versions ultérieures
Conditions de service ....................de 0 à +45 °C, de 10 à 85 % d’humidité relative (sans condensation)
Conditions de stockage .................de -10 à +70 °C, de 5 à 90 % d’humidité relative (sans condensation)
Dimensions (L x l x h)....................90 x 40 x 12,6 mm
Poids..............................................35 g
Recharge/Fonctionnement Connecteur Caractéristiques
PD 3.0 USB-C max. 20 V CC, max. 87 W
USB 3.0 USB3.0 max. 5 V CC, max. 4,5 W
Transfert des données Connecteur Caractéristiques
USB 2.0 USB-C max. 480 Mo/s
USB 3.0 USB3.0 max. 5 Go/s
Carte SD Fente SD Lecture : max. 104 Mo/s
Ecriture : max. 80 Mo/s
Capacité : max. 2 To
Vidéo/Son Connecteur Caractéristiques
HDMI HDMI 4K x 2K 60 Hz (3840 x 2160 px)
Compatible vers le bas avec
4K x 2K 30 Hz, 1080P, 1080I, 720P
Son Jack de Ø 3.5 mm
Consignes de sécurité
Lisez attentivement le mode
d’emploi et respectez en particulier
les consignes de sécurité. Nous ne
saurions être tenus pour responsa-
bles des blessures corporelles ou
des dommages matériels résultant
du non-respect des mises en garde
et des indications relatives à une
utilisation correcte gurant dans ce
mode d’emploi. De tels cas entraî-
nent l’annulation de la garantie.
a) Informations générales
• Cet appareil n’est pas un jouet. Il doit rester hors
de portée des enfants et des animaux domes-
tiques.
• Ne laissez pas traîner le matériau d’emballage.
Celui-ci peut se révéler dangereux si des en-
fants le prennent pour un jouet.
• Gardez l’appareil à l’abri de températures ex-
trêmes, de la lumière directe du soleil, de se-
cousses intenses, d’humidité élevée, d’eau, de
gaz inammables, de vapeurs et de solvants.
• N’exposez pas le produit à des contraintes mé-
caniques.
• Manipulez le produit avec précaution. Des se-
cousses, des chocs ou une chute, même de
faible hauteur, peuvent endommager le produit.
• Si une utilisation du produit en toute sécu-
rité n'est plus possible, arrêtez de l’utiliser et
protégez-le de toute utilisation accidentelle. Un
fonctionnement sûr ne peut plus être garanti si
le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée
dans des conditions défavorables ou
- a été transporté dans des conditions très
rudes.
• Consultez un spécialiste en cas de doute sur le
fonctionnement, la sécurité ou le raccordement
de l’appareil.
• L’entretien, les modications et les réparations
doivent être effectués uniquement par un tech-
nicien ou un centre de réparation agréé.
• Si vous avez des questions qui sont restées
sans réponse après avoir lu toutes les instruc-
tions d’utilisation, contactez notre service de
support technique ou un autre technicien spé-
cialisé.
b) Appareils connectés
• Respectez également les informations concer-
nant la sécurité et le mode d’emploi pour les
autres appareils connectés à ce produit.
Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne
(www.conrad.com).
Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen (p. ex. photocopie, microlm ou
saisie dans des systèmes de traitement électronique des données) nécessite l'autorisation préalable par écrit de l'éditeur.
La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
Copyright 2020 by Conrad Electronic SE. *2266973_v1_2020_02_jh_m_4L
Mode d’emploi
Station d'accueil pour ordinateur portable 6-en-1 USB-C™
87 W
Nº de commande 2266973
Utilisation prévue
Utilisez ce produit pour recharger des appareils compatibles, transférer de données/chiers multimédias
ainsi que lire des chiers multimédias.
Il est uniquement destiné à une utilisation en intérieur. Ne l’utilisez pas en extérieur. Tout contact avec
l’humidité, p. ex. dans les salles de bains, doit être évité en toutes circonstances.
Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modication du produit est interd-
ite. Toute utilisation à des ns autres que celles décrites ci-dessus pourrait endommager le produit. De plus,
une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs
électriques, etc.
Lisez attentivement les instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce
produit à la disposition de tiers qu’avec le mode d’emploi correspondant.
Ce produit est conforme aux exigences nationales et européennes en vigueur.
Tous les noms d’entreprises et appellations de produits sont des marques commerciales de leurs proprié-
taires respectifs. Tous droits réservés.
HDMI est une marque de commerce déposée de HDMI Licensing L.L.C.
Contenu de l’emballage
• Produit
• Mode d’emploi
Mode d’emploi actualisé
Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou scannez le code QR.
Suivez les instructions gurant sur le site Web.
Explication des symboles
Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en
raison d'une décharge électrique.
Le symbole avec un point d’exclamation dans un triangle est utilisé pour attirer l’attention sur des
instructions importantes de ce mode d’emploi qui doivent être respectées impérativement.
Élimination
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec
les ordures ménagères. En n de vie, éliminez l’appareil conformément aux dispositions légales
en vigueur.
Vous remplirez ainsi vos obligations légales et contribuerez à la protection de l'environnement.
Entretien et nettoyage
• Avant le nettoyage, débranchez le produit de tous les appareils connectés.
• Ne plongez jamais le produit dans l'eau.
• N'utilisez jamais de détergents agressifs, d'alcool dénaturé ou d'autres solutions chimiques, car ceux-ci
pourraient endommager le boîtier ou provoquer des dysfonctionnements sur le produit.
• Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.

Aansluiting
PD3.0USB3.0
Toetsenbord Muis USB Flash drive
Audio/Microfoon
Smartphone
Notebook
Tablet
Netvoedingsadapter
Geheugenkaartlezer:
SD/microSD
iPad Pro Schuif de iPad in de houder
Netvoedingsadapter Als u van plan bent een aangesloten apparaat op te laden of te bedienen via
de PD3.0-poort, gebruik dan een geschikte netvoedingsadapter als ingangsbron.
• Voorbeeld: Sluit uw laptoplader aan op de ingang. De laptop wordt opgeladen
via de PD3.0-poort.
HDMI-kabels Als u van plan bent om 4K-video af te spelen, moet de lengte van de kabel ≤
3 m zijn.
Bediening
Zodra u het bronapparaat en de uitvoerapparaten hebt aangesloten, zijn ze klaar voor gebruik.
Lees paragraaf "Technische gegevens" voor meer informatie.
Neem de volgende punten in acht:
Opslagapparaten Zorg dat het opslagapparaat (SD-kaart, ash drive) via het besturingssysteem
wordt ontkoppeld voordat u het verwijdert uit het dockingstation om verlies van
gegevens of beschadiging van gegevens te voorkomen.
Let op de gegevensformaten die uw apparaat ondersteunt.
• Voorbeeld: als u van plan bent een iPad te gebruiken om een USB-stick te
lezen, moet de drive FAT, APFS of exFat geformatteerd zijn.
HDMI-audio Als u geluidsuitvoer via HDMI nodig heeft, zorg er dan voor dat het aangesloten
uitgangsapparaat (bijv. monitor) in staat is om geluid af te spelen.
Verander de audio-instellingen indien nodig.
Power Delivery (PD3.0) Wanneer u de Power Delivery-uitgang PD3.0 gebruikt, zorg er dan voor dat de
ingangsstroombron geschikt is en voldoende stroom levert. Zie de technische
gegevens voor details.
Technische gegevens
Ingang............................................5 V/DC, max. 3 A (USB-CTM)
20 V/DC, max. 5 A (PD 3.0, max. vermogen 87 W)
Systeemvereisten..........................Windows®7 en hoger
MacOS 10.5 en hoger
Android 6.0 en hoger
iPadOS 13.1 en hoger
Linux 2.6 en hoger
Bedrijfsomstandigheden................0 tot +45 ºC, 10 – 85 % RV (niet-condenserend)
Opslagcondities.............................-10 tot +70 ºC, 5 – 90 % RV (niet-condenserend)
Afmetingen (l x b x h).....................90 x 40 x 12,6 mm
Gewicht..........................................35 g
Opladen/Gebruik Aansluiting Specicaties
PD 3.0 USB-C max. 20 V/DC, max. 87 W
USB 3.0 USB 3.0 max. 5 V/DC, max. 4,5 W
Datatransfer Aansluiting Specicaties
USB 2.0 USB-C max. 480 Mb/s
USB 3.0 USB 3.0 max. 5 Gb/s
SD-kaart SD-slot Lezen: max. 104 MB/s
Schrijven: max. 80 MB/s
Capaciteit: max. 2 TB
Video/Audio Aansluiting Specicaties
HDMI HDMI 4K x 2K 60 Hz (3840 x 2160 px)
Achterwaarts compatibel met
4K x 2K 30 Hz, 1080P, 1080i, 720P
Audio Ø 3,5 mm jack
Veiligheidsinstructies
Lees de gebruiksaanwijzing aan-
dachtig door en neem vooral de vei-
ligheidsinformatie in acht. Indien de
veiligheidsinstructies en de aanwijz-
ingen voor een juiste bediening in
deze gebruiksaanwijzing niet
worden opgevolgd, aanvaarden wij
geen verantwoordelijkheid voor per-
soonlijk letsel of materiële schade.
In dergelijke gevallen vervalt de
aansprakelijkheid/garantie.
a) Algemene informatie
• Dit apparaat is geen speelgoed. Houd het buiten
het bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos ron-
dslingeren. Dit kan voor kinderen gevaarlijk
speelgoed worden.
• Bescherm het product tegen extreme tempera-
turen, direct zonlicht, sterke schokken, hoge
vochtigheid, vocht, brandbare gassen, stoom en
oplosmiddelen.
• Stel het product niet aan mechanische spanning
bloot.
• Behandel het product met zorg. Schokken, sto-
ten of zelfs een val van geringe hoogte kunnen
het product beschadigen.
• Als het product niet langer veilig gebruikt kan
worden, stel het dan buiten bedrijf en zorg
ervoor dat niemand het per ongeluk kan ge-
bruiken. Veilig gebruik kan niet langer worden
gegarandeerd als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende een langere periode onder
slechte omstandigheden is opgeslagen of
- onderhevig is geweest aan ernstige
transportbelasting.
• Raadpleeg een expert als u vragen hebt over
gebruik, veiligheid of aansluiting van het ap-
paraat.
• Onderhoud, aanpassingen en reparaties mogen
alleen uitgevoerd worden door een technicus of
een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die niet door deze ge-
bruiksaanwijzing worden beantwoord, kunt u
contact opnemen met onze technische dienst of
ander technisch personeel.
b) Aangesloten apparaten
• Neem tevens de veiligheids- en gebruiksinstruc-
ties van andere apparaten die op het product
zijn aangesloten in acht.
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverlming
of de registratie in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming van de
uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand ten tijde van het drukken.
Copyright 2020 by Conrad Electronic SE. *2266973_v1_2020_02_jh_m_4L
Gebruiksaanwijzing
USB-C™ 6-in-1 laptopdockingstation 87 W
Artikelnr. 2266973
Beoogd gebruik
Gebruik het product om een compatibel apparaat op te laden, media over te brengen en voor het afspelen
van media van een aangesloten apparaat.
Dit product is alleen bedoeld voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact met vocht, bijv.
in de badkamer, moet absoluut worden vermeden.
Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product voor
andere doeleinden wordt gebruikt dan hierboven beschreven, kan het worden beschadigd. Bovendien kan
onjuist gebruik resulteren in kortsluiting, brand, elektrische schokken of andere gevaren.
Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen
met de gebruiksaanwijzing aan derden worden doorgegeven.
Het product is voldoet aan de nationale en Europese wettelijke voorschriften.
Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbe-
houden.
HDMI is een geregistreerd handelsmerk van de HDMI Licensing L.L.C.
Pakketinhoud
• Product
• Gebruiksaanwijzing
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde
QR-code. Volg de aanwijzingen op de website op.
Verklaring van de tekens
Het symbool met een bliksemschicht in een driehoek geeft aan dat er gevaar bestaat voor uw
gezondheid, bijv. door elektrische schokken.
Het symbool met een uitroepteken in een driehoek wordt gebruikt om belangrijke informatie in
deze gebruiksaanwijzing te markeren die in acht moet worden genomen.
Verwijdering
Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het product
niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking
afvoeren.
Op deze wijze vervult u uw wettelijke verplichtingen en draagt u bij aan de bescherming van het
milieu.
Onderhoud en reiniging
• Ontkoppel alle aangesloten apparaten van het product voordat u het schoonmaakt.
• Dompel het product nooit in water.
• Gebruik nooit agressieve schoonmaakmiddelen, reinigingsalcohol of andere chemische oplossingen
omdat deze de omhulling kunnen beschadigen of ertoe kunnen leiden dat het product niet langer goed
werkt.
• Maak het product schoon met een droge en pluisvrije doek.
