Renkforce RF-4600990 User manual

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die
Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
Vorsicht:
• Um eine Beschädigung der Komponenten zu vermeiden, versuchen Sie nicht,
das Gerät ohne Anleitung einer Fachkraft zu öffnen oder zu reparieren.
• Die Reichweite kann durch Umgebungsfaktoren und nahegelegene Störquellen
beeinträchtigt werden.
• Der richtige Gebrauch trägt dazu bei, die Lebensdauer des Produktes zu
verlängern.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die
an dieses Produkt angeschlossen sind.
Inbetriebnahme
a) Besonderheiten
• 2-Port PoE+ Extender:
- 10/100/1000 PoE Eingang (Daten- und Stromeingang) RJ45 Port. Dieser Port unterstützt
IEEE 802.3at Powered Device (PD) und wird über andere PSE mit Strom versorgt.
- 10/100/1000 PoEAusgang (Daten- und Stromausgang) RJ45 Port, konform mit IEEE 802
10BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT und IEEE 802.3at PoE.
Dieser Port unterstützt IEEE 802.3at Powered Device (PD) und dient als Stromquelle
für andere PDs.
• Dedizierte 2000 Mbps Vollduplex-Bandbreite
• Smart Plug & Play
b) LED-Anzeigen an der Frontblende
LED Status Beschreibung
PoE Ein PoE Funktion ON
Aus PoE Funktion OFF oder keine Verbindung
Daten Ein Port ist verbunden
Aus Keine Verbindung
Blinkt Datenübertragung oder -empfang
c) Anschlüsse

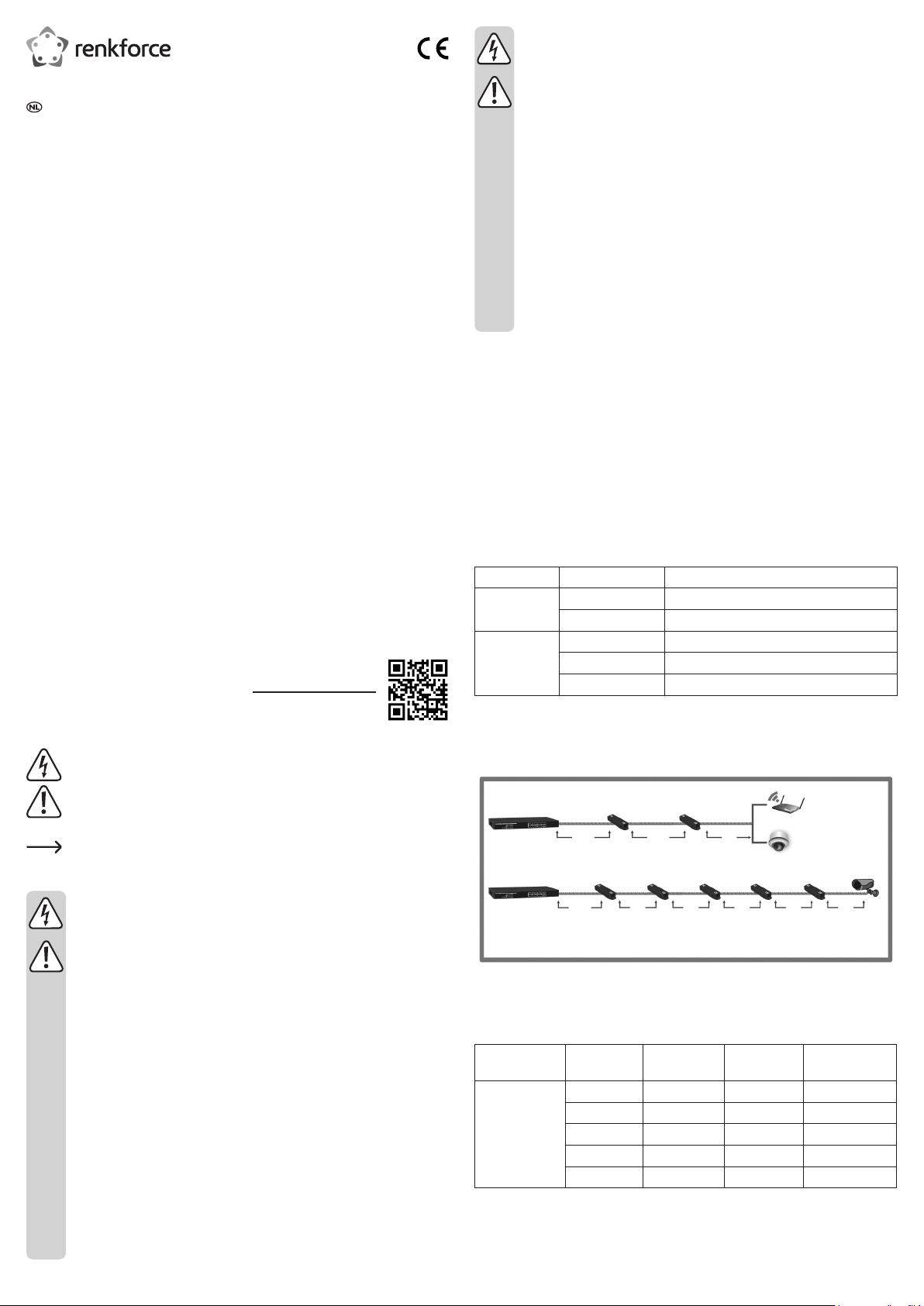

1. PSE/PD zu 2-Port PoE Extender Verbindung
• Dieser POE Extender bietet eine automatische Crossover-Erkennung. Er kann über ein
verdrilltes Doppelkabel an andere PSE/PD angeschlossen werden.
PoE Switch 100 m
100 m 100 m 100 m 100 m 100 m 100 m
100 m 100 m
Funkzugriffspunkt
IP-Cam
IP-Cam
PoE Switch PoE
Extender
PoE
Extender
PoE
Extender
PoE
Extender
PoE
Extender PoE Extender PoE Extender
Bedienungsanleitung
Gigabit PoE Extender, 2 Anschlüsse
Best.-Nr. 2300495
Bestimmungsgemäße Verwendung
Dieses Produkt dient zur Erweiterung eines Netzwerks auf bis zu 100 m und kann mit anderen
Extendern verwendet werden, um ein Netzwerk über längere Entfernungen zu kaskadieren.
Eine Verwendung ist nur in geschlossenen Räumen erlaubt. Verwenden Sie es nicht im Freien.
Vermeiden Sie unbedingt den Kontakt mit Feuchtigkeit, z. B. im Badezimmer.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die beschriebenen Zwecke verwenden, könnte
das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung sorgfältig
durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
FCC-Warnung
Dieses Gerät wurde getestet und es wurde festgestellt, dass es den Grenzwerten für
digitale Geräte der Klasse A gemäß Teil 15B der FCC-Regeln entspricht. Diese Grenzwerte
wurden erstellt, um angemessenen Schutz gegen schädliche Störungen zu bieten, wenn
das Gerät in einem gewerblichen Umfeld eingesetzt wird. Das Gerät erzeugt und strahlt
Hochfrequenzenergie aus. Wenn es nicht gemäß dieser Bedienungsanleitung installiert und
betrieben wird, kann es Funkstörungen verursachen. In so einem Fall muss der Benutzer die
Störungen auf eigene Kosten beseitigen.
CE-Warnung
Dies ist ein Produkt der Klasse A. In einem Wohnbereich kann dieses Produkt Funkstörungen
verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen.
Lieferumfang
• Gigabit PoE Extender
• Wandmontageset (2 x Schraube, 2 x Dübel)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin,
z. B. Stromschläge.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedie-
nung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten
Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

2. Stromversorgung und verlängerte Verbindungsstrecken
• Stromversorgung erfolgt über Cat. 5e/6 Kabel von anderem PSE und kann über dieses
Gerät um bis zu 100 m verlängert werden. Längere Verbindungsstrecken nden Sie in der
nachfolgenden Tabelle.
PoE Quelle Nummber von
RF-PEE-300 Abstand (m) PD Spannung (V)
Max. PD Leis-
tung (W)
802.3At PoE
Switch
1 200 42,4 24,592
2 300 38,0 17,9
3 400 33,7 16,176
4 500 31,4 12,56
5 600 30,8 8,624
Hinweis: Alle hier aufgeführten Werte entsprechen den Höchstwerten aus Tests mit einem
PoE-Switch mit einem 56 V Ausgang, die unter Laborbedingungen durchgeführt wurden.
Der tatsächliche Wert kann aufgrund der Netzwerkbedingungen und Kabelqualität davon
abweichen.
Pege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische
Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Konformitätserklärung (DOC)
Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses
Produkt der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-
adresse verfügbar: www.conrad.com/downloads
Geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend kön-
nen Sie die EU-Konformitätserklärung in den verfügbaren Sprachen herunterladen.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umwelt-
schutz.
Technische Daten
Normen......................................... IEEE 802.2at, IEEE 802.3af, IEEE 802.3 10BaseT, IEEE
802.3u 100BaseTX, IEEE 802.3ab 1000BaseT, IEEE
802.3x Flusssteuerung , IEEE 802.3az
Ports............................................. 1 x PoE Eingang (Daten- und Stromeingang) RJ45
1 x PoE Ausgang (Daten und Stromausgang) RJ45
Netzeingang ................................. Stromversorgung durch PSE mit IEEE 802.3af, IEEE
802.3at PoE, IEEE 802.3 PoE+
Unterstützt PSE-Modus................ Modus A und Modus B
System-Stromverbrauch............... Max. 2 W
Filtering/Forwarding-Raten........... 1000 Mbps – 1.488.000 pps, 100 Mbps – 148.800 pps,
10 Mbps – 14.880 pps
Übertragungsmedium................... Cat. 5E/6 UTP/STP
LED-Anzeigen .............................. Link/Act und PoE an jedem Port
Abmessungen............................... 20 x 32 x 123 mm (H x B x T)
Gewicht......................................... 105 g
Betriebs-/Lagerbedingungen ........ 0 bis 50 °C (Betriebstemperatur)
-10 bis 70 °C (Lagertemperatur)
10 bis 90 % Luftfeuchtigkeit (nicht kondensierend)
Zertizierungen............................. CE, FCC Class A, VCCI
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).Alle Rech-
te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung
in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE. *2300495_v3_1220_02_DS_m_4L_(1)

• Maintenance, modications and repairs must only be completed by a technician
or an authorised repair centre.
• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.
Caution:
• To avoid damaging the components, do not attempt to open or repair the PCB
without professional guidance.
• The operating range may be affected by environmental factors and nearby
sources of interference.
• Proper use helps to prolong the lifespan of the product.
b) Connected devices
• Also observe the safety and operating instructions of any other devices which are
connected to the product.
Operation
a) Key Features
• 2-port PoE+ extender:
- 10/100/1000 PoE In (data + power in) RJ45 port. This port supports IEEE 802.3at
Powered Device (PD) and gets its power from other PSE.
- 10/100/1000 PoE Out (data + power out) RK 45 port, compliant with IEEE 802 10BaseT,
IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT and IEEE 802.3at PoE. This port
supports IEEE 802.3at Powered Device (PD) and provides a power source to other PDs.
• Dedicated full-duplex 2000 Mbps bandwidth.
• Smart plug & play.
b) Front Panel LED indicators
LED Status Description
PoE On PoE function ON
Off PoE function OFF or no connection
Data On Port is connected
Off No connection
Flashing Data is transmitting or receiving
c) Connections

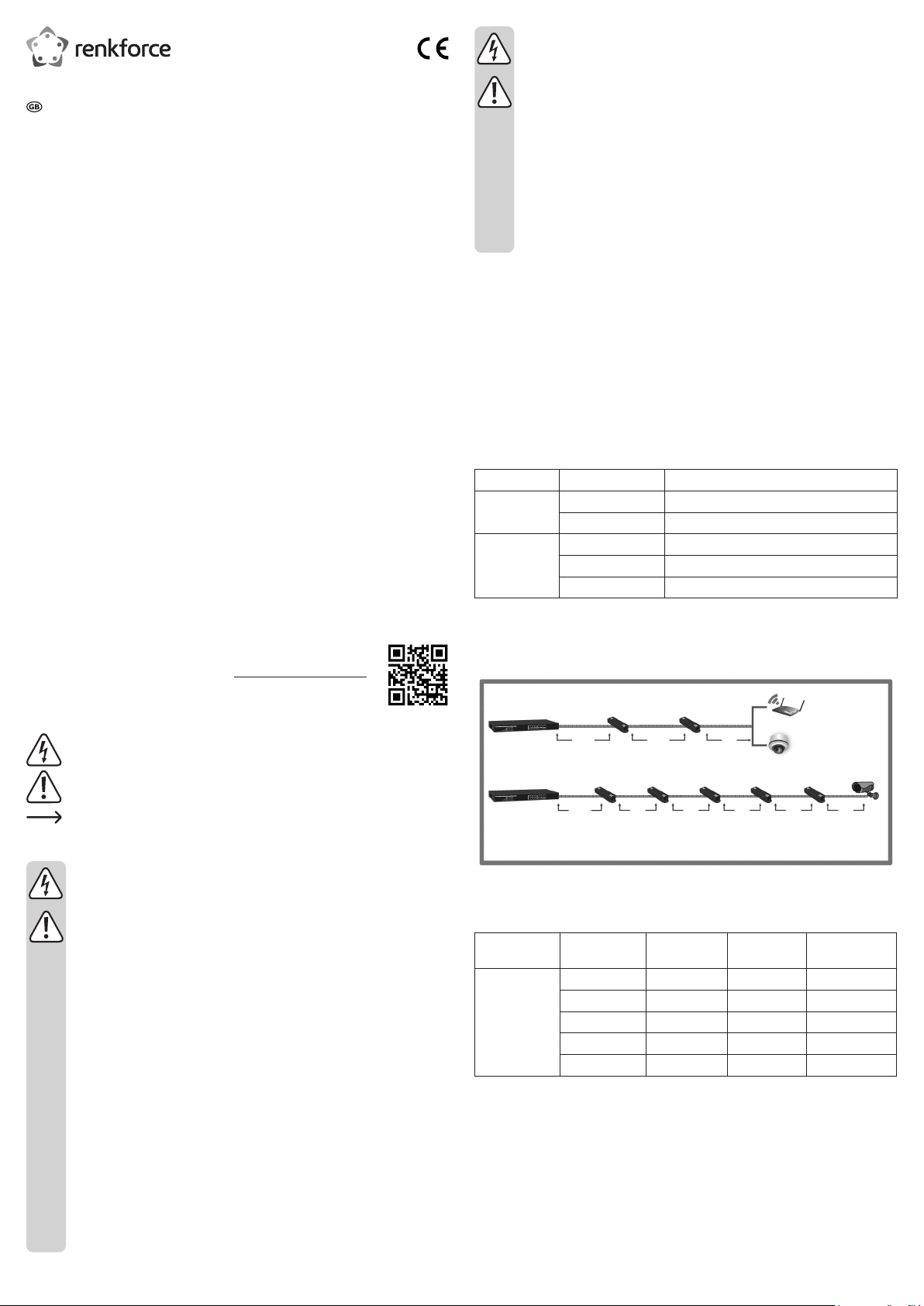

1. PSE/PD to 2-Port PoE Extender connection
• This POE extender provides automatic crossover detection functionality. It can be connected
to other PSE/PD via a twisted pair cable.
PoE Switch 100 m
100 m 100 m 100 m 100 m 100 m 100 m
100 m 100 m
Wireless AP
IP Cam
IP Cam
PoE Switch PoE
Extender
PoE
Extender
PoE
Extender
PoE
Extender
PoE
Extender PoE Extender PoE Extender
2. Power and extended distance connections
• Power is supplied through Cat. 5e/6 cables from other PSE and can be extended up to
100 m through this device. Refer to the table below for longer distance connections.
PoE Source Number of
RF-PEE-300 Distance (m) PD voltage (V)
PD max power
(W)
802.3at PoE
switch
1 200 42.4 24.592
2 300 38.0 17.9
3 400 33.7 16.176
4 500 31.4 12.56
5 600 30.8 8.624
Note: All values listed here are the maximum values from tests based on a PoE switch with
a 56 V output performed in laboratory conditions. The actual value may be different due to the
network conditions and cable quality.
Operating Instructions
Gigabit PoE Extender, 2 connection
Item No. 2300495
Intended use
This product is designed to extend a network up to 100 m and can be used with other extenders
to cascade a network over longer distances.
The product is intended for indoor use only. Do not use it outdoors. Contact with moisture,
e.g. in bathrooms, must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. If you use
the product for purposes other than those described, the product may be damaged. In addition,
improper use can result in short circuits, res, electric shocks or other hazards. Read the
instructions carefully and store them in a safe place. Make this product available to third parties
only together with its operating instructions.
This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
FCC Warning
This device has been tested and found to comply with limits for a Class A digital device and
pursuant to Part 15B of FCC Rules. These limits are designed to provide reasonable protection
against harmful interference when the equipment is operated in a commercial environment.
This equipment generates and radiates radiofrequency energy. If it is not installed and used
in accordance with the user’s manual, it may cause interference. In this event, the user will be
required to correct the interference at their own expense.
CE Warning
This is a ClassAproduct. In a domestic environment, this product may cause radio interference,
in which case the user may be required to take adequate measures.
Delivery content
• Gigabit PoE extender
• Wall mounting set (screws x 2, dowels x 2)
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at www.conrad.com/downloads or
scan the QR code shown. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in the triangle is used if there is a risk to your health,
e.g. due to an electric shock.
The symbol with the exclamation mark in the triangle is used to indicate important
information in these operating instructions. Always read this information carefully.
The arrow symbol indicates special information and advice on operation.
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information
on proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.
a) General information
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. This may become
dangerous playing material for children.
• Protect the appliance from extreme temperatures, direct sunlight, strong jolts,
high humidity, moisture, ammable gases, steam and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts or a fall even from a low height
can damage the product.
• Consult an expert when in doubt about the operation, safety or connection of
the appliance.

Care and cleaning
• Disconnect the product from the mains before each cleaning.
• Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as
they can cause damage to the housing and malfunctioning.
• Clean the product with a dry, bre-free cloth.
Declaration of Conformity (DOC)
Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau hereby declares that this
product conforms to the 2014/53/EU directive.
Click on the following link to read the full text of the EU declaration of conformity:
www.conrad.com/downloads
Enter the product item number in the search box. You can then download the EU
declaration of conformity in the available languages.
Disposal
a) Product
Electronic devices are recyclable waste and must not be disposed of in the house-
hold waste. At the end of its service life, dispose of the product in accordance with
applicable regulatory guidelines.
You thus fulll your statutory obligations and contribute to the protection of the environment.
Technical data
Standards..................................... IEEE 802.2at, IEEE 802.3af, IEEE 802.3 10BaseT, IEEE
802.3u 100BaseTX, IEEE 802.3ab 1000BaseT, IEEE
802.3x Flow Control, IEEE 802.3az
Ports............................................. 1 x PoE In (data + power in) RJ45
1 x PoE Out (data + power out) RJ45
Power input................................... Powered by PSE with IEEE 802.3af, IEEE 802.3at PoE,
IEEE 802.3 PoE+
Supporting PSE mode.................. Mode A & Mode B
System power consumption ......... 2 W max.
Filtering/forwarding rates.............. 1000 Mbps – 1,488,000 pps, 100 Mbps – 148,800 pps,
10 Mbps – 14,880 pps
Transmission media...................... Cat. 5e/6 UTP/STP
LED indicators .............................. Link/Act and PoE on each port
Dimensions................................... 20 x 32 x 123 mm (H x W x D)
Weight .......................................... 105g
Operating/storage conditions........ 0 to 50 °C (operating temperature)
-10 to 70 °C (storage temperature)
10 to 90% relative humidity (non-condensing)
Certications................................. CE, FCC Class A, VCCI
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in-
cluding translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication
represent the technical status at the time of printing.
Copyright 2020 by Conrad Electronic SE. *2300495_v3_1220_02_DS_m_4L_(1)

• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de
l’utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne
peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée dans des conditions défavo-
rables ou
- a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute,
même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le
raccordement de l’appareil.
• L’entretien, les modications et les réparations doivent être effectués uniquement
par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne gure pas dans ce mode d’emploi,
contactez notre service d'assistance technique ou tout autre personnel technique.
Attention :
• Pour éviter d’endommager les composants, ne tentez pas d’ouvrir ou de réparer
le PCB sans l’aide d’un professionnel.
• La portée de fonctionnement peut être affectée négativement par des facteurs
liés à l’environnement d’utilisation et à des sources d’interférences à proximité.
• Une utilisation conforme contribue à prolonger la durée de vie de ce produit.
b) Appareils raccordés
• Respectez également les informations concernant la sécurité et le mode d’emploi
pour les autres appareils connectés à ce produit.
Fonctionnement
a) Caractéristiques principales
• Rallonge 2 ports PoE+
- Port RJ45 10/100/1000 PoE In (données + power in). Ce port prend en charge les
dispositifs alimentés IEEE 802.3at (PD) et est alimenté par d’autres PSE.
- Port RJ45 10/100/1000 PoE Out (données + power out), conforme aux normes IEEE 802
10BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT et IEEE 802.3at PoE.
Ce port prend en charge les dispositifs alimentés IEEE 802.3at (PD) et fournit une source
d’alimentation à d’autres PD.
• Bande passante dédiée full-duplex 2000 Mb/s
• Plug & Play intelligent.
b) Voyants LED du panneau avant
LED État Description
PoE Activé Fonction PoE activée
Désactivé Fonction PoE activée ou pas de connexion
Données Activé Le port est connecté
Désactivé Aucune connexion
Clignotant Des données sont transmises ou reçues
c) Connexions
1. Connexion PSE/PD à une rallonge 2 ports PoE
• Cette rallonge POE fournit une fonction de détection automatique de croisements. Elle peut
être raccordée à d’autres PSE/PD via un câble à paire torsadée.
Commutateur PoE
100 m
100 m 100 m 100 m 100 m 100 m 100 m
100 m 100 m
AP sans l
Cam IP
Cam IP
Commutateur PoE Rallonge
PoE
Rallonge
PoE
Rallonge
PoE
Rallonge
PoE
Rallonge
PoE Rallonge PoE Rallonge PoE
Mode d’emploi
Rallonge Gigabit PoE, 2 ports
N° de commande 2300495
Utilisation prévue
Ce produit est conçu pour prolonger un réseau jusqu’à 100 m et peut être utilisé avec d’autres
rallonges pour mettre un réseau en cascade sur de plus longues distances.
Ce produit convient uniquement pour un usage à l’intérieur. Ne l'utilisez pas à l’extérieur. Tout
contact avec l’humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.
Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modication du
produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites, cela risque
d’endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques
tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les
instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la
disposition de tiers qu’avec son mode d’emploi.
Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms
d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires
respectifs. Tous droits réservés.
Avertissement FCC
Cet appareil a été testé et entre dans la catégorie des appareils numériques de classe A,
selon la partie 15B de la réglementation de la FCC. Ces limites ont été conçues pour fournir
une protection raisonnable contre les interférences néfastes lorsque l’équipement est utilisé
dans un environnement commercial. Cet équipement génère et rayonne de l’énergie de
radiofréquence. S’il n’est pas installé et utilisé conformément au manuel utilisateur, il peut
provoquer des interférences. Dans ce cas, l’utilisateur sera tenu de corriger l’interférence à ses
propres frais.
Avertissement CE
Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut
provoquer des interférences radio, auquel cas l’utilisateur peut être tenu de prendre les
mesures adéquates.
Contenu de l’emballage
• Rallonge PoE Gigabit
• Kit de xation murale (2 vis, 2 chevilles)
• Mode d’emploi
Mode d’emploi actualisé
Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads
ou scannez le code QR indiqué. Suivez les instructions gurant sur le site
Web.
Explication des symboles
Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé,
par ex. en raison d’une décharge électrique.
Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informa-
tions importantes présentes dans ce mode d’emploi. Veuillez lire ces informations
attentivement.
Le symbole de la èche indique des informations spéciques et des conseils spé-
ciaux pour le fonctionnement.
Consignes de sécurité
Lisez attentivement le mode d’emploi et respectez en particulier les consignes
de sécurité. Nous déclinons toute responsabilité en cas de dommages
corporels ou matériels résultant du non-respect des consignes de sécurité
et des informations relatives à la manipulation correcte contenues dans ce
manuel. De tels cas entraînent l’annulation de la garantie.
a) Informations générales
• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d’emballage. Celui-ci peut se révéler dangereux
si des enfants le prennent pour un jouet.
• Gardez l’appareil à l’abri de températures extrêmes, de la lumière directe du soleil,
de secousses intenses, de l’humidité élevée, de l’eau, de gaz inammables, de
vapeurs et de solvants.
• N’exposez pas le produit à des contraintes mécaniques.

2. Branchements d’alimentation et de distance rallongée
• L’alimentation est fournie via des câbles Cat. 5e/6 d’autres PSE et peut être prolongé jusqu’à
100 m avec ce dispositif. Reportez-vous au tableau ci-dessous pour des branchements de
plus longues distances.
Source PoE Nombre de
RF-PEE-300 Distance (m) Tension PD (V)
Puissance max
PD (W)
Commutateur
PoE 802.3at
1 200 42,4 24,592
2 300 38,0 17,9
3 400 33,7 16,176
4 500 31,4 12,56
5 600 30,8 8,624
Remarque : Toutes les valeurs indiquées ici sont les valeurs maximales des tests basés sur un
commutateur PoE avec une sortie 56 V effectués dans des conditions de laboratoire. La valeur
réelle peut être différente en raison de l’état du réseau et de la qualité du câble.
Entretien et nettoyage
• Avant le nettoyage, débranchez le produit de l’alimentation électrique.
• N’utilisez pas de produits de nettoyage abrasifs, d’alcool à friction ou d'autre produit
chimique ; ceux-ci risqueraient d’abîmer le boîtier et de causer des dysfonctionnements.
• Nettoyez le produit à l'aide d'un chiffon sec et sans bres.
Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, déclare par la présente
que ce produit est conforme à la directive 2014/53/UE.
Le texte intégral de la déclaration de conformité UE est disponible au lien suivant :
www.conrad.com/downloads
Saisissez le numéro de l’article dans le champ de recherche. Vous pouvez téléchar-
ger la déclaration de conformité UE dans les langues disponibles.
Élimination des déchets
a) Produit
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformé-
ment aux dispositions légales en vigueur.
Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l’environnement.
Caractéristiques techniques
Normes...............................................................IEEE 802.2at, IEEE 802.3af, IEEE
802.3 10BaseT, IEEE
802.3u 100BaseTX, IEEE 802.3ab 1000Ba-
seT, IEEE 802.3x Flow Control, IEEE 802.3az
Ports...................................................................1 x RJ45 PoE In (données + power in)
1 x RJ45 PoE Out (données + power out)
Alimentation électrique .......................................Alimenté par PSE avec IEEE 802.3af, IEEE
802.3at PoE, IEEE 802.3 PoE+
Prise en charge du mode PSE ...........................Mode A & Mode B
Puissance absorbée du système........................2 W max.
Taux de ltrage/transfert.....................................1000 Mb/s – 1 488 000 pps, 100 Mb/s –
148 800 pps,
10 Mb/s – 14 880 pps
Moyen de transmission.......................................Cat. 5e/6 UTP/STP
Indicateurs LED..................................................Link/Act et PoE sur chaque port
Dimensions.........................................................20 x 32 x 123 mm (H x l x p)
Poids...................................................................105 g
Conditions de stockage/mise en service ............De 0 à 50 °C (température de fonctionne-
ment)
de -10 à 70 °C (température de stockage)
de 10 à 90 % d’humidité relative (sans
condensation)
Certications.......................................................CE, FCC classe A, VCCI
Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.
conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie,
microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par
écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment
de l'impression.
Copyright 2020 by Conrad Electronic SE. *2300495_v3_1220_02_DS_m_4L_(1)

• Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe
hoogte kunnen het product beschadigen.
• Raadpleeg een expert als u vragen heeft over gebruik, veiligheid of aansluiting
van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door
een technicus of een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden
beantwoord, kunt u contact opnemen met onze technische dienst of ander
technisch personeel.
Opgelet:
• Om beschadiging van de componenten te voorkomen, mag u niet proberen het
product te openen of de printplaat te repareren zonder professionele begeleiding.
• Het werkingsbereik kan worden beïnvloed door omgevingsfactoren en
nabijgelegen storingsbronnen.
• Een correct gebruik helpt de levensduur van het product te verlengen.
b) Aangesloten apparatuur
• Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op
het product zijn aangesloten in acht.
Bediening
a) Belangrijkste kenmerken
• 2-poorts PoE+ extender:
- 10/100/1000 PoE In (data + stroom in) RJ45-poort. Deze poort ondersteunt IEEE 802.3at
Powered Device (PD) en krijgt zijn stroom van een andere PSE.
- 10/100/1000 PoE Out (data + stroom uit) RJ45-poort, compatibel met IEEE 802 10BaseT,
IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT en IEEE 802.3at PoE. Deze poort
ondersteunt IEEE 802.3at Powered Device (PD) en levert een stroombron voor andere
PD's.
• Toegewijde full-duplex bandbreedte van 2000 Mbps.
• Smart plug & play.
b) Frontpaneel led-indicatoren
Led Status Beschrijving
PoE Aan PoE functie AAN
Uit PoE-functie UIT of geen verbinding
Gegevens Aan Poort is verbonden
Uit Geen verbinding
Knipperend Gegevens worden verzonden of ontvangen
c) Aansluitingen
1. PSE/PD naar 2-poorts PoE extender-aansluiting
• Deze POE-extender biedt een automatische crossover-detectiefunctie. Het kan worden
aangesloten op een andere PSE/PD via een twisted pair-kabel.
PoE-schakelaar 100 m
100 m 100 m 100 m 100 m 100 m 100 m
100 m 100 m
Draadloze AP
IP-camera
IP-camera
PoE-schakelaar PoE
extender
PoE
extender
PoE
extender
PoE
extender
PoE
extender PoE extender PoE extender
2. Stroom- en uitgebreide afstandsverbindingen
• De stroom wordt geleverd via Cat. 5e/6 kabels van andere PSE en kunnen door dit
apparaat tot 100 m worden verlengd. Raadpleeg de onderstaande tabel voor verbindingen
over grotere afstanden.
PoE-bron Aantal
RF-PEE-300 Afstand (m) PD spanning (V)
PD max. vermo-
gen (W)
802.3at PoE
schakelaar
1 200 42,4 24,592
2 300 38,0 17,9
3 400 33,7 16,176
4 500 31,4 12,56
5 600 30,8 8,624
Opmerking: Alle hier vermelde waarden zijn de maximale waarden van tests op basis van
een PoE-schakelaar met een uitgang van 56 V, uitgevoerd in laboratoriumomstandigheden.
De werkelijke waarde kan afwijken vanwege de netwerkomstandigheden en de kabelkwaliteit.
Gebruiksaanwijzing
Gigabit PoE extender, 2 aansluitingen
Bestelnr. 2300495
Beoogd gebruik
Dit product is ontworpen om een netwerk uit te breiden tot 100 m en kan worden gebruikt met
andere extenders om een netwerk over grotere afstanden in cascade te plaatsen.
Dit product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact
met vocht, bijv. in de badkamer, moet absoluut worden vermeden.
Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Het product
kan schade oplopen als het wordt gebruikt voor andere doeleinden dan hierboven beschreven.
Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schok of andere
gevaren. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het
product mag alleen samen met de gebruiksaanwijzing aan derden worden overhandigd.
Het product is voldoet aan de nationale en Europese wettelijke voorschriften. Alle bedrijfs- en
productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
FCC waarschuwing
Dit apparaat werd getest en is in overeenstemming met de grenzen voor klasse A digitale
apparaten en in overeenstemming met deel 15B van de FCC voorschriften. Deze grenzen
werden ontworpen om een redelijke bescherming tegen een gevaarlijke interferentie te
bieden als apparaten in een commerciële omgeving worden gebruikt. Deze apparatuur
genereert en straalt radiofrequente energie uit. Als het niet wordt geïnstalleerd en gebruikt in
overeenstemming met deze gebruiksaanwijzing, kan dit storingen veroorzaken. In dat geval
moet de gebruiker de storing op eigen kosten verhelpen.
CE waarschuwing
Dit is een klasse A product. In een huiselijke omgeving kan dit product radiostoringen
veroorzaken, in welk geval de gebruiker mogelijk passende maatregelen moet nemen.
Omvang van de levering
• Gigabit PoE extender
• Wandmontageset (schroeven x 2, pluggen x 2)
• Gebruiksaanwijzing
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads
of scan de afgebeelde QR-code. Volg de aanwijzingen op de website op.
Verklaring van de symbolen
Het symbool met een bliksemschicht in een driehoek wijst op een risico voor uw
gezondheid, bijv. door een elektrische schok.
Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke
informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd
aandachtig door.
Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.
Veiligheidsinstructies
Lees de gebruiksaanwijzing aandachtig door en neem vooral de
veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de
aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet
worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit
resulterend persoonlijk letsel of materiële schade. In dergelijke gevallen
vervalt de aansprakelijkheid/garantie.
a) Algemene informatie
• Dit apparaat is geen speelgoed. Buiten het bereik van kinderen en huisdieren
houden.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen
gevaarlijk speelgoed worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.
• Stel het product niet aan mechanische spanning bloot.
• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf
en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan
niet langer worden gegarandeerd als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende een langere periode onder slechte omstandigheden is opgeslagen
of
- onderhevig is geweest aan ernstige transportbelasting.

Onderhoud en reiniging
• Koppel het product vóór iedere reiniging los van de stroomvoorziening.
• Gebruik in geen enkel geval agressieve schoonmaakmiddelen, ontsmettingsalcohol of
andere chemische oplossingen omdat deze schade toe kunnen brengen aan de behuizing
en zelfs afbreuk kan doen aan de werking van het product.
• Reinig het product met een droog, pluisvrij doekje.
Conformiteitsverklaring (DOC)
Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit
product voldoet aan de Europese richtlijn 2014/53/EU.
De volledige tekst van de EG-conformiteitsverklaring staat als download via het vol-
gende internetadres ter beschikking: www.conrad.com/downloads
Voer het bestelnummer van het product in het zoekveld in; vervolgens kunt u de
EU-conformiteitsverklaring downloaden in de beschikbare talen.
Verwijdering
a) Product
Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het
product niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor
afvalverwerking afvoeren.
Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de bescherming
van het milieu.
Technische gegevens
Standaards................................... IEEE 802.2at, IEEE 802.3af, IEEE 802.3 10BaseT, IEEE
802.3u 100BaseTX, IEEE 802.3ab 1000BaseT, IEEE
802.3x datatransportbesturing, IEEE 802.3az
Poorten......................................... 1 x PoE In (data + stroom in) RJ45
1 x PoE Out (data + stroom uit) RJ45
Stroomingang ............................... Aangedreven door PSE met IEEE 802.3af, IEEE 802.3at
PoE, IEEE 802.3 PoE+
Ondersteunt PSE-modus.............. Modus A & modus B
Systeem stroomverbruik............... 2 W max.
Filter/doorstuursnelheden............. 1000 Mbps – 1,488,000 pps, 100 Mbps – 148,800 pps,
10 Mbps – 14,880 pps
Transmissiemedia......................... Cat. 5e/6 UTP/STP
Led-indicatoren............................. Link/Act en PoE op elke poort
Afmetingen ................................... 20 x 32 x 123 mm (h x b x d)
Gewicht......................................... 105g
Bedrijfs-/opslagcondities............... 0 tot 50 °C (bedrijfstemperatuur)
-10 tot 70 °C (opslagtemperatuur)
10 tot 90% relatieve luchtvochtigheid (niet condenserend)
Certicaties................................... CE, FCC klasse A, VCCI
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten,
vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of
de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever.
Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
Copyright 2020 by Conrad Electronic SE. *2300495_v3_1220_02_DS_m_4L_(1)
