Resol PSW Premium Pump User manual

PSW Premium
www.resol.com
*11204875* 11204875
de Handbuch
Pumpensignalwandler PSW Premium (Seite 2)
en Manual
PSW Premium Pump signal converter (Seite 10)
fr Manuel
Convertisseur de signal PSW Premium (Seite 18)
es
Manual
Convertidor de señales PSW Premium (Seite 26)
it Manuale
Convertitore di segnali PSW Premium (Seite 34)

de
2
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Ge-
rätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
Sicherheitshinweise
Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für
Menschen und Sachwerte auszuschließen.
Gefahr durch elektrischen Schlag:
• Bei Arbeiten muss das Gerät zunächst vom Netz getrennt werden.
• Das Gerät muss jederzeit vom Netz getrennt werden können.
• Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen bestehen.
Das Gerät darf nicht von Kindern oder von Personen mit reduzierten körperli-
chen, sinnlichen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen ver-
wendet werden. Sicherstellen, dass Kinder nicht mit dem Gerät spielen!
Vor Inbetriebnahme sicherstellen, dass das Gehäuse ordnungsgemäß verschlossen ist.
Zielgruppe
Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte.
Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden.
Die erstmalige Inbetriebnahme hat durch autorisierte Fachkräfte zu erfolgen.
Autorisierte Fachkräfte sind Personen, die über theoretisches Wissen und Erfah-
rungen mit Installation,Inbetriebnahme,Betrieb,Wartung etc. elektrischer/elektro-
nischer Geräte und hydraulischer Systeme sowie über Kenntnis von einschlägigen
Normen und Richtlinien verfügen.
Vorschriften
Beachten Sie bei Arbeiten die jeweiligen, gültigen Normen,Vorschriften und Richt-
linien!
Angaben zum Gerät
BestimmungsgemäßeVerwendung
Das Gerät ist für den Einsatz in thermischen Heizungs- und Solarsystemen un-
ter Berücksichtigung der in dieser Anleitung angegebenen technischen Daten be-
stimmt.
JedeVerwendung darüber hinaus gilt als bestimmungswidrig.
Zur bestimmungsgemäßen Verwendung zählt die Einhaltung der Vorgaben dieser
Anleitung.
Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungs-
ansprüche.
Hinweis
Starke elektromagnetische Felder können die Funktion des Geräts beein-
trächtigen.
ÎSicherstellen, dass Gerät und System keinen starken elektromagneti-
schen Strahlungsquellen ausgesetzt sind.
EU-Konformitätserklärung
Das Produkt entspricht den relevanten Richtlinien und ist daher mit
der CE-Kennzeichnung versehen.Die Konformitätserklärung kann beim
Hersteller angefordert werden.
Lieferumfang
Der Lieferumfang dieses Produktes ist auf dem Verpackungsaufkleber aufgeführt.
Lagerung undTransport
Das Produkt bei einer Umgebungstemperatur von -20 …+60°C und in trockenen
Innenräumen lagern.
Das Produkt nur in der Originalverpackung transportieren.
Reinigung
Das Produkt mit einem trockenenTuch reinigen. Keine aggressiven Reinigungsmit-
tel verwenden.
© 20211216_11204875_PSW_Premium.mon5s.indd
Irrtum und technische Änderungen vorbehalten.

de
3
Außerbetriebnahme
1. Das Gerät von der Spannungsversorgung trennen.
2. Das Gerät demontieren.
Entsorgung
• Verpackungsmaterial des Gerätes umweltgerecht entsorgen.
• Am Ende seiner Nutzzeit darf das Produkt nicht zusammen mit dem Siedlungs-
abfall beseitigt werden.Altgeräte müssen durch eine autorisierte Stelle umwelt-
gerecht entsorgt werden.Auf Wunsch nehmen wir Ihre bei uns gekauften Altge-
räte zurück und garantieren für eine umweltgerechte Entsorgung.
Symbolerklärung
Warnhinweise sind mit einemWarnsymbol gekennzeichnet!
Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn sie nicht
vermieden wird.
WARNUNG bedeutet, dass Personenschäden, unter Umständen auch
lebensgefährlicheVerletzungen auftreten können.
ÎEs wird angegeben, wie die Gefahr vermieden wer-
den kann!
ACHTUNG bedeutet, dass Sachschäden auftreten können.
ÎEs wird angegeben, wie die Gefahr vermieden wer-
den kann!
Hinweis
Hinweise sind mit einem Informationssymbol gekennzeichnet.
ÎTextabschnitte, die mit einem Pfeil gekennzeichnet sind, fordern zu einer
Handlung auf.
1. Textabschnitte, die mit Ziffern gekennzeichnet sind, fordern zu mehreren auf-
einanderfolgenden Handlungsschritten auf.
Inhalt
1 Übersicht ................................................................................4
2 Installation ..............................................................................5
2.1 Montage.........................................................................................................5
2.5 Anwendungsbeispiel ...................................................................................7
2.6 LED-Blinkcodes ...........................................................................................7
3 Hinweise bei Störungen ........................................................7
4 Zubehör ..................................................................................7

de
4
Technische Daten
Eingänge: Ein/Aus, Pulspakete/ Wellenpakete, Phasenanschnitt, Phasenabschnitt
Ausgänge: 1 Halbleiterrelais, 1 PWM, 1 0-10 V
PWM-Frequenz: 625 Hz ±2,5 %
PWM-Spannung: 11V
Schaltleistung: 1 A / 230 V~ (Halbleiterrelais)
Versorgung: 230V~ (50 Hz)
Anschlussart: X
Leistungsaufnahme: max. 1,7 VA
Wirkungsweise: 1.Y
Bemessungsstoßspannung: 2,5 kV
Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Aus-
gangssignals in ein PWM- oder 0-10-V-Signal.
Gehäuse: Kunststoff, PC-ABS und PMMA
Anzeige /Display: Betriebskontroll-LED
Montage: Wandmontage
Schutzart: IP 20 /DIN EN 60529
Schutzklasse: I
Umgebungstemperatur: 0 …40 °C
Verschmutzungsgrad: 2
Luftfeuchtigkeit: 10 …90 %
Überspannungskategorie: 2
Sicherung: T1A
Maximale Höhenlage: 2000 m NN
Maße: Ø 130mm,Tiefe 45 mm

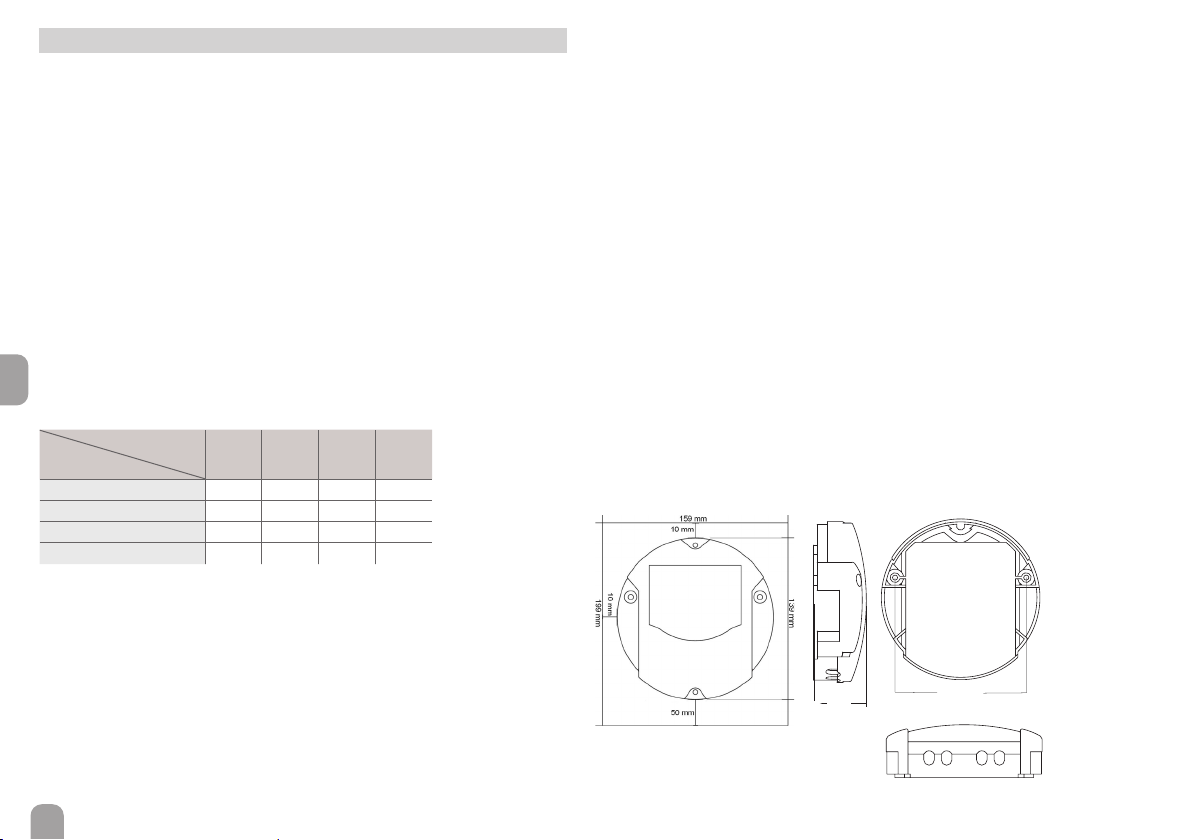

Maße und Mindestabstände
130
45
130
45
Position der Bohrlöcher
113 mm
1 Übersicht
Der Pumpensignalwandler PSW Premium erlaubt den Anschluss drehzahlgeregel-
ter Hochefzienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne
entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regler-
austausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten.
Der Pumpensignalwander PSW Premium wandelt das 230-V-Signal vom Regler, an
dem zuvor eine Standardpumpe angeschlossen war, in ein Signal um, mit dem eine
HE-Pumpe drehzahlgeregelt angesteuert werden kann.
Der PSW Premium ist mit einem Relaisausgang für die Spannungsversorgung der
Pumpe ausgestattet. Darüber hinaus verfügt er über eine Nachlauffunktion,um die
Schalthäugkeit der Hochefzienzpumpe zu reduzieren.
• Für Solar- und Heizungspumpen
• Ausgangssignal PWM oder 0-10V
• Invertierung des Ausgangssignals möglich
• Spannungsversorgung der Pumpe integriert
• Nachlaufzeit
• Anzeige Pumpenstatus
Pro Signalwandler 1 HE-Pumpe anschließbar.
Folgende Signalumwandlungen sind möglich:
Ausgangssignal
Eingangssignal
PWM PWM
inv.
0-10V 0-10V
inv.
Ein/Aus xxxx
Pulspaket/ Wellenpaket xxxx
Phasenanschnitt x x x x
Phasenabschnitt x x x x
Nicht geeignet für Wärmepumpen und Frischwasserregler

de
5
2 Installation

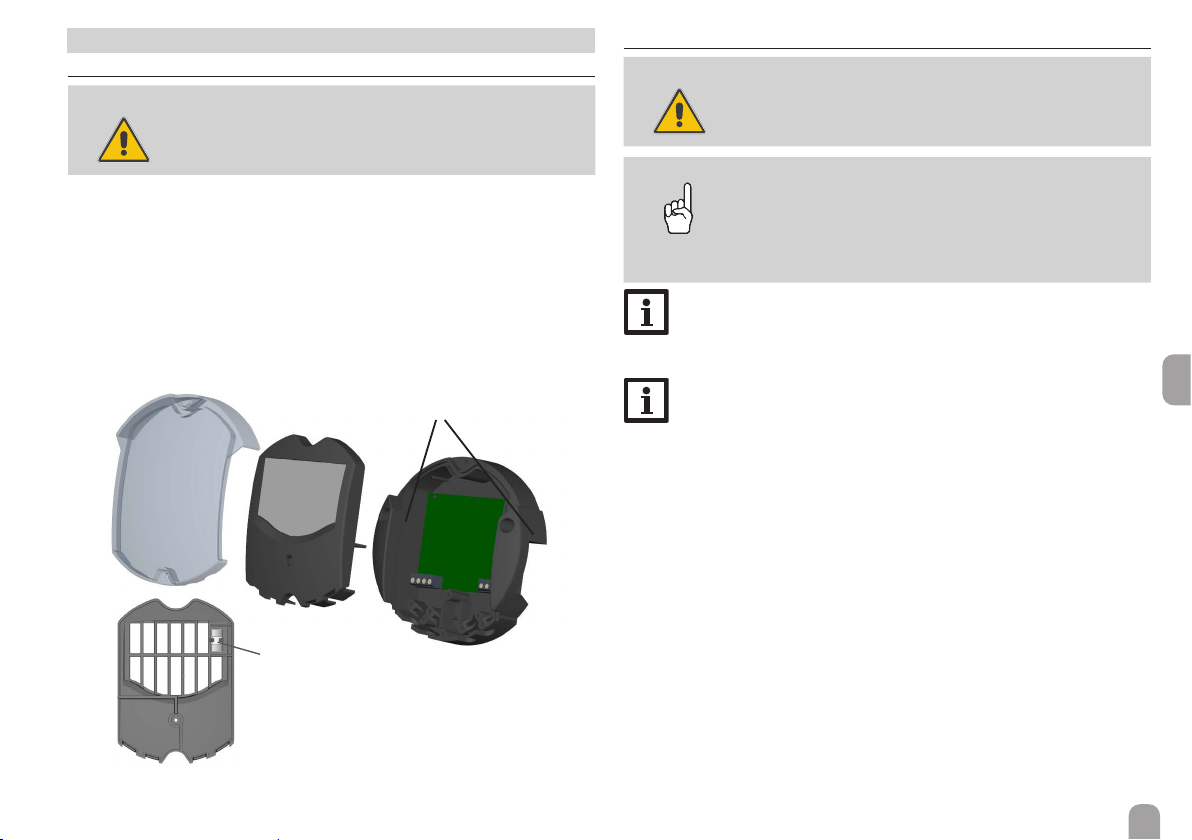

2.1 Montage
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
ÎVor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Falls das Gerät nicht mit einer Netzanschlussleitung und einem Stecker ausgerüs-
tet ist, muss das Gerät über eine zusätzliche Einrichtung mit einer Trennstrecke
von mindestens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach
den geltenden Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrenn-
teVerlegung achten.
Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
1. Position für die Montage auswählen.
2. 2 Löcher (Ø 6mm) nebeneinander im Abstand von 113mm bohren und bei-
liegende Dübel einsetzen.
3. Gehäusesockel mit beiliegenden Schrauben (4 x40 mm) befestigen (1).
(1)
Ersatzsicherung
(Abdeckung Innenseite)
2.2 Elektrischer Anschluss
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
ÎVor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
ACHTUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
ÎVor dem Berühren des Gehäuseinneren für Entla-
dung sorgen. Dazu ein geerdetes Bauteil (z. B. Was-
serhahn, Heizkörper o. ä.) berühren.
Hinweis:
Starke elektromagnetische Felder können die Funktion des Gerätes be-
einträchtigen.
ÎSicherstellen, dass Gerät und System keinen starken elektromagneti-
schen Strahlungsquellen ausgesetzt sind.
Hinweis
Das Gerät muss jederzeit vom Netz getrennt werden können.
ÎDen Netzstecker so anbringen, dass er jederzeit zugänglich ist.
ÎIst dies nicht möglich, einen jederzeit zugänglichen Schalter installieren.
Wenn die Netzanschlussleitung beschädigt wird, muss sie durch eine be-
sondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem
Kundendienst erhältlich ist.
Das Gerät nicht in Betrieb nehmen,wenn sichtbare Beschädigungen bestehen!
Der Anschluss des Gerätes an die Netzspannung ist immer der letzteArbeitsschritt!
Je nach Produktausführung sind Netz- und Signalleitungen bereits am Gerät ange-
schlossen. Ist dies nicht der Fall, folgendermaßen vorgehen:
Flexible Leitungen müssen mit den beiliegenden Zugentlastungen und den zugehö-
rigen Schrauben am Gehäuse xiert werden.
Die Stromversorgung des Gerätes erfolgt über eine Netzleitung. DieVersorgungs-
spannung muss 230V~ (50 Hz) betragen.
Die Signalleitung vom Regler an den Niederspannungseingang des Gerätes anschließen:
R In (1/ 2) = 2-polige 230-V-Steuersignalleitung vom Regler

de
6
ACHTUNG! Funktionsstörung!
Bei Pumpen mit Leitungsbruchdetektion läuft die Pumpe im Mini-
malbetrieb, wenn das Steuersignal 0V beträgt.
ÎKeine Pumpen mit Leitungsbruchdetektion mit ei-
nem 0-10-V-Steuersignal betreiben!
Den blauen Leiter der Signalleitung der Pumpe an (4) anschließen.Den braunen
Leiter je nach Signaltyp an eine der folgenden Klemmen anschließen:
10V (3) = 0-10-V-Steuersignal für HE-Pumpe
PWM (5) = PWM-Steuersignal für HE-Pumpe
Der Netzanschluss des Gerätes ist an den folgenden Klemmen:
N (8) = Neutralleiter N (blau)
L (9) = Leiter L (braun oder schwarz)
Erdungsklemme ⌯(Sammelklemmenblock) = PE-Leiter (gelb/grün)
Spannungsversorgung für die Pumpe,Leitung an den Relaisausgang R Out anschließen:
N (6) = Neutralleiter N Pumpe (blau)
R Out (7)= 230-V-Spannungsversorgung der Pumpe über Relaisausgang (braun)
Erdungsklemme ⌯(Sammelklemmenblock) = PE-Leiter (gelb/grün)
Alternativ kann die Spannungsversorgung der Pumpe direkt über die 230-V-Netz-
spannung erfolgen.
2.3 Invertierung des Ausgangssignals
Über den unteren zweipoligen Jumper links oberhalb der Ausgangsklemmen kann ein-
gestellt werden, ob dasAusgangssignal invertiert oder nicht invertiert ausgegeben wird.
Jumper offen: nicht invertiert (Solarpumpe)
Jumper gesteckt: invertiert (Heizungspumpe)
Eingang
100% Heizung Solar
Ausgang
PWM
0-10V
100%0%
2.4 Nachlauffunktion
Über den oberen zweipoligen Jumper kann die Nachlauffunktion für das Relais
aktiviert und deaktiviert werden.
Die Nachlauffunktion dient dazu, die Schalthäugkeit bei Hochefzienzpumpen zu
reduzieren. Die Spannungsversorgung für die Pumpe bleibt für weitere 30 Minuten
eingeschaltet, nachdem das Eingangssignal eine Abschaltung signalisiert hat.
Jumper offen: Nachlauffunktion an
Jumper gesteckt: Nachlauffunktion aus
ACHTUNG! Anlagenschäden!
Wenn eine Solarpumpe verwendet wird, kann das Stecken des
unteren Jumpers (PWM 2) zu Anlagenschäden führen!
ÎDen unteren Jumper (PWM 2) nicht stecken.

de
7
2.5 Anwendungsbeispiel
X
IP 20
T4A
100 – 240 V~
50 – 60 Hz
Temp. Sensor Pt1000
S1 S2 S3 S4 R1VBus
1234 567891012131417181920
NNL
1 (1) A 100 – 240 V~
345
10V PWM
6789
LNNROut
12
R In
blau braun
braun
gelb/grün
blau
Spannungsversorgung
230V~/Netzanschluss
230V~ /Netzanschluss
schwarz (nicht verwendet)
Signalleitung
PWM
Signaleingang Pumpe Spannungsversorgung Pumpe
Eingangssignal:
230-V-Steuersignal vom Regler
(Ein/Aus, Pulspaket/Wellenpaket,
Phasenanschnitt, Phasenabschnitt)
Anschluss am Beispiel eines DeltaSol®BS
2.6 LED-Blinkcodes
Blinkcode Bedeutung
Grün konstant: Ausgang in Bereitschaft
Grün blinkend: Ausgang aktiv
3 Hinweise bei Störungen
Sollte das Gerät einmal nicht einwandfrei funktionieren, folgende Punkte überprüfen:
Schaltet das Gerät bei angelegter Netzspannung nicht korrekt, zuerst die Sicherung
überprüfen. Das Gerät ist mit einer Sicherung T1A abgesichert. Diese ist nach Ab-
nahme des Gehäuseoberteils und der Abdeckung zugänglich und kann ausgetauscht
werden. Eine Ersatzsicherung ist auf der Rückseite der Abdeckung zu nden.
4 Zubehör
HE-Check –Testgerät für PWM- und 0-10-V-Signale
Mit dem HE-Check können die Funktion der Pumpe und die
Signale des Reglers schnell und einfach überprüft werden.

Ihr Fachhändler: RESOL– Elektronische Regelungen GmbH
Heiskampstraße 10
45527 Hattingen/ Germany
Tel.: [phone]
Fax: [phone]
www.resol.de
[email protected]
Wichtiger Hinweis
Die Texte und Zeichnungen dieser Anleitung entstanden mit größtmöglicher Sorg-
falt und nach bestem Wissen. Da Fehler nie auszuschließen sind, möchten wir auf
folgendes hinweisen:
Grundlage Ihrer Projekte sollten ausschließlich eigene Berechnungen und Planun-
gen an Hand der jeweiligen gültigen Normen und Vorschriften sein.Wir schließen
jegliche Gewähr für die Vollständigkeit aller in dieser Anleitung veröffentlichten
Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin
vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf
das eigene Risiko des jeweiligen Anwenders. Eine Haftung des Herausgebers für
unsachgemäße, unvollständige oder falsche Angaben und alle daraus eventuell ent-
stehenden Schäden wird grundsätzlich ausgeschlossen.
Anmerkungen
Das Design und die Spezikationen können ohne Vorankündigung geändert werden.
Die Abbildungen können sich geringfügig vom Produktionsmodell unterscheiden.
Impressum
Diese Montage- und Bedienungsanleitung einschließlich aller seiner Teile ist urhe-
berrechtlich geschützt. Eine Verwendung außerhalb des Urheberrechts bedarf der
Zustimmung der Firma RESOL–Elektronische Regelungen GmbH. Dies gilt insbe-
sondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverlmungen und die
Einspeicherung in elektronischen Systemen.
©RESOL– Elektronische Regelungen GmbH

PSW Premium
www.resol.com
en Manual
PSW Premium Pump signal converter (Seite 10)

en
10
Thank you for buying this RESOL product.
Please read this manual carefully to get the best performance from this unit. Please
keep this manual safe.
Safety advice
Please pay attention to the following safety advice in order to avoid danger and
damage to people and property.
Danger of electric shock:
• When carrying out works, the device must rst of all be disconnected from the
mains.
• It must be possible to disconnect the device from the mains at any time.
• Do not use the device if it is visibly damaged.
The device must not be used by children or persons with reduced physical, sen-
sory or mental abilities or without any experience and knowledge. Make sure that
children do not play with the device!
Make sure that the housing is properly closed before commissioning the device.
Target group
These instructions are exclusively addressed to authorised skilled personnel.
Only qualied electricians are allowed to carry out electrical works.
Initial commissioning must be effected by authorised skilled personnel.
Authorised skilled personnel are persons who have theoretical knowledge and
experience with the installation, commissioning, operation, maintenance, etc. of
electric/electronic devices and hydraulic systems and who have knowledge of re-
levant standards and directives.
Instructions
Attention must be paid to the valid local standards, regulations and directives!
Information about the product
Proper usage
The device is designed for use in standard solar thermal systems and heating sys-
tems in compliance with the technical data specied in this manual.
Any use beyond this is considered improper.
Proper usage also includes compliance with the specications given in this manual.
Improper use excludes all liability claims.
Note
Strong electromagnetic elds can impair the function of the device.
ÎMake sure the device as well as the system are not exposed to strong
electromagnetic elds.
EU Declaration of conformity
The product complies with the relevant directives and is therefore la-
belled with the CE mark. The Declaration of Conformity is available
upon request, please contact the manufacturer.
Scope of delivery
The scope of delivery of this product is indicated on the packaging label.
Storage and transport
Store the product at an ambient temperature of -20… +60 °C and in dry interior
rooms only.
Transport the product in its original packaging only.
Cleaning
Clean the product with a dry cloth. Do not use aggressive cleaning uids.
Decommissioning
1. Disconnect the device from the power supply.
2. Dismount the device.
Subject to technical change. Errors excepted.

en
11
Disposal
• Dispose of the packaging in an environmentally sound manner.
• At the end of its working life, the product must not be disposed of as urban
waste. Old appliances must be disposed of by an authorised body in an environ-
mentally sound manner. Upon request we will take back your old appliances
bought from us and guarantee an environmentally sound disposal of the devices.
Description of symbols
Warnings are indicated with a warning symbol!
Signal words describe the danger that may occur, when it is not avoided.
WARNING means that injury, possibly life-threatening injury, can oc-
cur.
ÎIt is indicated how to avoid the danger described.
ATTENTION means that damage to the appliance can occur.
ÎIt is indicated how to avoid the danger described.
Note
Notes are indicated with an information symbol.
ÎTexts marked with an arrow indicate one single instruction step to be carried
out.
1. Texts marked with numbers indicate several successive instruction steps to be
carried out.
Contents
1 Overview...............................................................................12
2 Installation ............................................................................13
2.1 Mounting.....................................................................................................13
2.2 Electrical connection................................................................................13
2.3 Inversion of the output signal.................................................................14
2.4 Overrun function ......................................................................................14
2.5 Application example.................................................................................15
2.6 LED ashing codes....................................................................................15
3 Tips for fault diagnostics .....................................................15
4 Accessories ...........................................................................15

en
12
Outputs: 1 semiconductor relay, 1 PWM, 1 0-10V
PWM frequency: 625 Hz ±2,5 %
PWM voltage: 11V
Switching capacity: 1A/230V~ (semiconductor relay)
Power supply: 230 V~ (50Hz)
Supply connection: type X attachment
Power consumption: max. 1.7 VA
Mode of operation: type 1.Y
Rated impulse voltage: 2.5 kV~
Functions: signal converter, converting a speed-controlled 230V signal into a
PWM or 0-10V signal.
Housing: plastic, PC-ABS and PMMA
Indication/ Display: operating control LED
Mounting: wall mounting
Protection type: IP 20 /EN 60529
Protection class: I
Ambient temperature: 0…40 °C
Degree of pollution: 2
Humidity: 10… 90%
Overvoltage category: 2
Fuse: T1A
Maximum altitude: 2000 m above MSL
Dimensions: Ø 130mm, depth 45 mm
Dimensions and minimum distances
130
45
130
45
Drill hole positions
113 mm
1 Overview
The PSW Premium Pump signal converter is used for connecting speed-controlled
high-efciency pumps with a PWM or 0-10 V control input to a controller without
a corresponding output. Thus, when replacing the pump, speed control can be
enabled without replacing the controller.
The PSW Premium pump signal converter converts the 230 V signal of the cont-
roller to which a standard pump had previously been connected, into a signal that
enables speed control of a HE pump.
The PSW Premium is equipped with a relay output for the power supply of the
pump. Moreover, it has an overrun function to reduce the number of switching
processes for high-efciency pumps.
• For solar and heating pumps
• PWM or 0-10V output signal
• Inversion of the output signal possible
• Integrated power supply of the pump
• Overrun
• Pump status indication
1 HE pump per signal converter connectable.
The following signal conversions are possible:
Output signal
Input signal
PWM PWM
inv.
0-10V 0-10V
inv.
On/Off xxxx
Burst/wave packet xxxx
Leading-edge phase control x x x x
Trailing-edge phase control x x x x
Not suitable for heat pumps and DHW exchange controllers
Technical data
Inputs: On/Off, bursts/wave packets, phase cutting

en
13
2 Installation
2.1 Mounting
WARNING! Electric shock!
Upon opening the housing, live parts are exposed!
ÎAlways disconnect the controller from power supply
before opening the housing!
The unit must only be located in dry interior rooms.
If the device is not equipped with a mains connection cable and a plug, the device
must additionally be supplied from a double pole switch with contact gap of at
least 3 mm.
Please pay attention to separate routing of sensor cables and mains cables.
In order to mount the device to the wall, carry out the following steps:
1. Choose a mounting location.
2. Drill 2 holes (Ø 6mm, centres 113mm) and insert the wall plugs.
3. Fasten the base part of the housing by means of the enclosed screws
(4x 40mm, (1)).
(1)
Spare fuse
(interior part of cover)
2.2 Electrical connection
WARNING! Electric shock!
Upon opening the housing, live parts are exposed!
ÎAlways disconnect the controller from power supply
before opening the housing!
ATTENTION! ESD damage!
Electrostatic discharge can lead to damage to electronic com-
ponents!
ÎTake care to discharge properly before touching the
inside of the device!To do so, touch a grounded sur-
face such as a radiator or tap!
Note:
Strong electromagnetic elds can impair the function of the device.
ÎMake sure the device as well as the system are not exposed to
strong electromagnetic elds.
Note:
It must be possible to disconnect the device from the mains at any time.
ÎInstall the mains plug so that it is accessible at any time.
ÎIf this is not possible, install a switch that can be accessed.
If the mains cable is damaged, it must be replaced by a special connection
cable which is available from the manufacturer or its customer service.
Do not use the device if it is visibly damaged!
Connecting the device to the power supply must always be the last step of the installation!
Depending on the product version, mains cables and signal cables are already
connected to the device. If that is not the case, please proceed as follows:
Attach exible cables to the housing with the enclosed strain relief and the cor-
responding screws.
The device is supplied with power via a mains cable.The mains voltage must be
230V~ (50 Hz).
Connect the signal cable from the controller to the low voltage input of the device:
R In (1/ 2) = double-pole 230-V-control signal cable from the controller

en
14
ATTENTION! Malfunction!
Pumps with line break detection run with minimum speed if the
control signal is 0V.
ÎDo not operate pumps with line break detection by
a 0-10V signal!
Connect the blue wire of the signal cable of the pump to (4).Depending on the
signal type, connect the brown wire to one of the following terminals:
10V (3) = 0-10V control signal for the HE pump
PWM (5) = PWM control signal for the HE pump
The mains connection of the device is at the following terminals:
N (8) = neutral conductor N (blue)
L (9) = conductor L (brown or black)
Ground conductor ⌯(common terminal block) = PE conductor (yellow/green)
Power supply for the pump, connect the cable to the R Out relay output:
N (6) = neutral conductor N pump (blue)
R Out (7)= 230 V power supply of the pump via the relay output (brown)
Ground conductor ⌯(common terminal block) = PE conductor (yellow/green)
The power supply of the pump can also take place directly via the 230 V mains
voltage.
2.3 Inversion of the output signal
By means of the lower two-pole jumper on the left-hand side above the output
terminals, the output signal can be issued inverted or not inverted.
Jumper open: not inverted (solar pump)
Jumper connected: inverted (heating pump)
Input
100 % Heating Solar
PWM/
0-10V
output
100%0%
2.4 Overrun function
By means of the upper two-pole jumper the overrun function can be activated or
deactivated.
The overrun function can be used to reduce the number of switching processes
for high-efciency pump. Power supply for the pump will remain switched on for
another 30 minutes after the input signal has signalled a switch-off.
Jumper open: Overrun function on
Jumper connected: Overrun function off
ATTENTION! System damage!
If a solar pump is used, connecting the lower jumper (PWM 2)
can lead to system damage!
ÎDo not connect the lower jumper (PWM 2).

en
15
2.5 Application example
X
IP 20
T4A
100 – 240 V~
50 – 60 Hz
Temp. Sensor Pt1000
S1 S2 S3 S4 R1VBus
1234 567891012131417181920
NNL
1 (1) A 100 – 240 V~
345
10V PWM
6789
LNNROut
12
R In
blue brown
brown
yellow/green
blue
Power supply 230 V~/Mains connection
230V~/Mains connection
black (not used)
Signal cable
PWM
Signal input Pump Power supply Pump
Input signal:
230V control signal from the
controller (On/Off, burst/ wave
packet, phase cutting)
Example: connection to a DeltaSol®BS controller
2.6 LED ashing codes
Flashing code Description
Green: Output on standby
Green ashing: Output active
3 Tips for fault diagnostics
If the device does not work perfectly, please check the following items:
If the device does not switch on when the power supply is connected,please check the
fuse.The device is protected by aT1A fuse,which can be replaced after having removed
the housing and the cover.A spare fuse is enclosed on the backside of the cover.
4 Accessories
HE-Check –Testing device for PWM- and 0-10V signals
With the HE-Check, the function of the pump and the sig-
nals of the controller can be checked quickly and easily.

Distributed by: RESOL – Elektronische Regelungen GmbH
Heiskampstraße 10
45527 Hattingen / Germany
Tel.: [phone]
Fax: [phone]
www.resol.com
[email protected]
Important note
The texts and drawings in this manual are correct to the best of our knowledge.As
faults can never be excluded, please note:
Your own calculations and plans, under consideration of the current standards and
directions should only be basis for your projects.We do not offer a guarantee for
the completeness of the drawings and texts of this manual - they only represent
some examples.They can only be used at your own risk. No liability is assumed for
incorrect, incomplete or false information and / or the resulting damages.
Note
The design and the specications can be changed without notice.
The illustrations may differ from the original product.
Imprint
This mounting and operation manual including all parts is copyrighted.Any other
use outside the copyright requires the approval of RESOL – Elektronische Rege-
lungen GmbH. This especially applies to copies, translations, micro lms and the
storage into electronic systems.
©RESOL– Elektronische Regelungen GmbH

www.resol.fr
PSW Premium
fr Manuel
Convertisseur de signal PSW Premium (Seite 18)

fr
18
Merci d’avoir acheté ce produit RESOL.
Veuillez lire le présent mode d’emploi attentivement an de pouvoir utiliser
l’appareil de manière optimale.Veuillez conserver ce mode d’emploi.
Recommandations de sécurité
Veuillez lire attentivement les recommandations de sécurité suivantes an d’éviter
tout dommage aux personnes et aux biens.
Risque de choc électrique :
• Avant toute intervention, l’appareil doit être débranché du réseau électrique.
• L’appareil doit pouvoir être débranché du réseau électrique à tout moment.
• N’utilisez pas l’appareil en cas d’endommagement visible !
L’appareil ne doit pas être utilisé par des enfants ou des personnes aux capacités
physiques, sensorielles ou mentales diminuées, voire manquant d’expérience et de
connaissance.Veillez à ce que les enfants ne jouent pas avec l’appareil !
Avant la mise en service, le boîtier de l’appareil doit être fermé correctement !
Groupe cible
Ce manuel d‘instructions vise exclusivement les techniciens habilités.
Toute opération électrotechnique doit être effectuée par un technicien en élec-
trotechnique.
La première mise en service doit être effectuée par un technicien qualié.
Les techniciens qualiés sont des personnes qui ont des connaissances théoriques
et une expérience dans le domaine de l’installation, de la mise en service, du fonc-
tionnement, de la maintenance, etc. des appareils électriques/électroniques et sys-
tèmes hydrauliques et qui connaissent les normes et directives concernées en
vigueur.
Instructions
Lors des travaux, veuillez respecter les normes, réglementations et directives en
vigueur!
Informations concernant l’appareil
Utilisation conforme
L’appareil est conçu pour l’utilisation dans des installations de chauffage solaire
thermique et conventionnel en tenant compte des données techniques énoncées
dans le présent manuel.
Toute utilisation en dehors de ce cadre est considérée comme non-conforme.
Une utilisation conforme comprend le respect des spécications de ce manuel.
Toute utilisation non conforme entraînera une exclusion de garantie.
Note :
Des champs électromagnétiques trop élevés peuvent perturber le fonc-
tionnement de l‘appareil.
ÎVeillez à ne pas exposer ce dernier ni le système à des champs élec-
tromagnétiques trop élevés.
Déclaration UE de conformité
Le marquage CE est apposé sur le produit, celui-ci étant conforme aux
dispositions communautaires prévoyant son apposition. La déclaration
de conformité est disponible auprès du fabricant sur demande.
Fournitures
Les fournitures de ce produit sont indiquées sur l’étiquette d’emballage.
Stockage et transport
Stockez le produit à une température comprise entre -20 …+60 °C et dans une
pièce intérieure sèche.
Transportez le produit uniquement dans son emballage original.
Nettoyage
Nettoyez le produit avec un chiffon sec. N‘utilisez pas de produits de nettoyage
agressifs.
Mise hors service
1. Débranchez l’appareil de l’alimentation électrique.
2. Démontez l’appareil.
Sous réserve d’erreurs et de modications techniques.

fr
19
Traitement des déchets
• Veuillez recycler l’emballage de l‘appareil.
• L‘appareil en n de vie ne doit pas être jeté dans les déchets ménagers. Les
appareils en n de vie doivent être déposés auprès d’une déchetterie ou d’une
collecte spéciale de déchets d’équipements électriques et électroniques.Sur de-
mande, nous reprenons les appareils usagés que vous avez achetés chez nous en
garantissant une élimination respectueuse de l’environnement.
Explication des symboles
Les avertissements de sécurité sont précédés d’un symbole de signali-
sation !
Les mots d’alerte caractérisent la gravité du danger qui survient si celui-ci n’est
pas évité.
AVERTISSEMENT indique que de graves dommages corporels, voir
même un danger de mort, peuvent survenir.
ÎIl est indiqué comment éviter le danger !
ATTENTION indique que des dommages aux biens peuvent sur-
venir.
ÎIl est indiqué comment éviter le danger !
Note
Toute information importante communiquée à l‘utilisateur est précédée
de ce symbole.
ÎLes parties de texte marquées d’une èche appellent à une action.
1. Les textes précédés de chiffres appellent plusieurs actions successives.
Sommaire
1 Vue d‘ensemble ....................................................................20
2 Installation ............................................................................21
2.1 Montage.......................................................................................................21
2.2 Raccordement électrique........................................................................21
2.3 Inversion du signal de sortie...................................................................22
2.4 Fonction marche prolongée ...................................................................22
2.5 Exemple d´application..............................................................................23
2.6 Témoins lumineux LED...........................................................................23
3 Indications en cas de panne ................................................23
4 Accessoires ...........................................................................23

fr
20
Caractéristiques techniques
Entrées : On /Off, paquets d’impulsions/paquets d’ondes, découpage de phase
amont, découpage de phase aval
Sorties : 1 relais semiconducteur, 1 PWM, 1 0-10V
Fréquence PWM : 625 Hz ±2,5 %
Tension PWM : 11V
Capacité de coupure : 1 A/230 V~ (relais semiconducteur)
Alimentation : 230 V~ (50Hz)
Type de connexion : X
Puissance absorbée : max. 1,7 VA
Fonctionnement : 1.Y
Tension de choc : 2,5 kV
Fonctions : convertisseur de signal, conversion d’un signal de sortie 230 V (pour
le réglage de vitesse de la pompe) en signal PWM ou 0-10V.
Boîtier : en plastique, PC-ABS et PMMA
Afchage / écran : témoin lumineux de contrôle LED
Montage : mural
Type de protection : IP 20/ EN 60529
Classe de protection : I
Température ambiante : 0 …40 °C
Degré de pollution: 2
Humidité : 10 …90%
Catégorie de surtension : 2
Fusible : T1A
Altitude maximale : 2000 m (MSL)
Dimensions : Ø 130 mm, profondeur 45 mm
Dimensions et distances minimales
130
45
130
45
Positions des trous
113 mm
1 Vue d‘ensemble
Le convertisseur de signal PSW Premium permet de connecter une pompe haut
rendement à vitesse réglable dotée d’une entrée de contrôle PWM ou 0-10V à un
régulateur sans sortie PWM ou 0-10 V. Dans le cas d’un remplacement de pompe
(pompe à haut rendement au lieu d’une pompe standard), le convertisseur de
signal permet de commander la nouvelle pompe et de régler sa vitesse.
Le convertisseur de signal PSW Premium convertit le signal 230 V du régulateur
(auquel une pompe standard avait été connectée auparavant) en un signal pour le
réglage de vitesse d’une pompe à haut rendement.
Le convertisseur de signal PSW Premium est doté d’une sortie de relais pour
l’alimentation électrique de la pompe. Il est également équipé d’une fonction de
marche prolongée pour réduire la fréquence d’activation et de désactivation de la
pompe haut rendement.
• Pour les pompes solaires et les pompes de chauffage
• Signal de sortie PWM ou 0-10 V
• Possibilité d’inverser le signal de sortie
• Alimentation électrique de la pompe intégrée
• Temps de marche prolongée
• Indication de l’état de fonctionnment de la pompe
Il est possible d’utiliser 1 pompe HE par convertisseur de signal.
Les conversions de signal suivantes sont possibles:
Signal de sortie
Signal d'entrée
PWM PWM
inv.
0-10V 0-10V
inv.
On/Off xxxx
Paquet d'impulsions/paquet d’ondes xxxx
Découpage de phase amont x x x x
Découpage de phase aval x x x x
Ne pas adapté aux pompes à chaleur et régulateurs d’eau chaude sanitaire instantanée
