Richel GROUP J30602 Configuration guide

Serre tunnel ÉCO-18 largeur 3 m x 6 m
Pour jardiner toute l'année, protéger et avancer les récoltes. Serre tunnel de 18 m² qualité
professionnelle et facile à monter.
1 146,00 € TTC
Caractéristiques du produit
Largeur: 3 m
Hauteur : 2 m
Espacement entre arceaux: 1.50 m
Grammage: 180 g/m²
Fixation au sol: Pied platine
Surface de culture: 18 m²
Options
Aération Latérale: Sans, 1, 2
Reference: J30602
EAN13: 3664746170952
Description
Serre tunnel ÉCO-18
Serre de 18 m².
Pour jardiner toute l'année, protéger et avancer les récoltes !
La serre maraîchère ÉCO-18 est une serre de qualité professionnelle et facile à
monter.
Elle fait 3 m de large et 6 m de long, 2 m de haut, pied droit avec 1 large porte
cintrée, et un pas rapprochés à 1.50 m.
Dimensions

Largeur : 3 m
Profondeur : 6 m
Hauteur au faîtage : 2 m
Largeur de la porte : 1.50 m
Espacement entre arceaux : 1.50 m
Description
Serre maraîchère 3 m de large et 6 m de long, 2 m de haut.
Larges portes cintrées en partie haute de 1.50 m à l'avant et à l'arrière pour
une ventilation à la fois simple et optimale avec l’effet tunnel.
1.50 m d'espacement entre les arceaux.
Armature en acier galvanisé avec des arceaux en tube de diamètre 32 mm et
d’épaisseur 1.5 mm
Couverture doublée en film polyéthylène 180 microns, traité 4 ans anti UV (2
x 180)
Ancrage au sol par système de film enterré sur les côtés et de pieds platines
Tension et maintien du film en pignon par clips et tendeurs
Montage facile, par vissage et emboîtement, sans outillage spécifique
Notice de montage claire et illustrée
Conseils
Choisir une bonne exposition au soleil, éviter l'ombre des arbres et des constructions.
Orienter la serre face au vent dominant. Amender la terre régulièrement. Pratiquer
une rotation des cultures.
Laver votre bâche à l'eau au besoin pour optimiser le passage de la lumière.
Livraison
Livraison en France métropolitaine uniquement
Livraison par transporteur à votre domicile ou à une autre adresse. Vous serez
contacté par téléphone ou mail pour convenir avec vous du jour de livraison
Photos

0

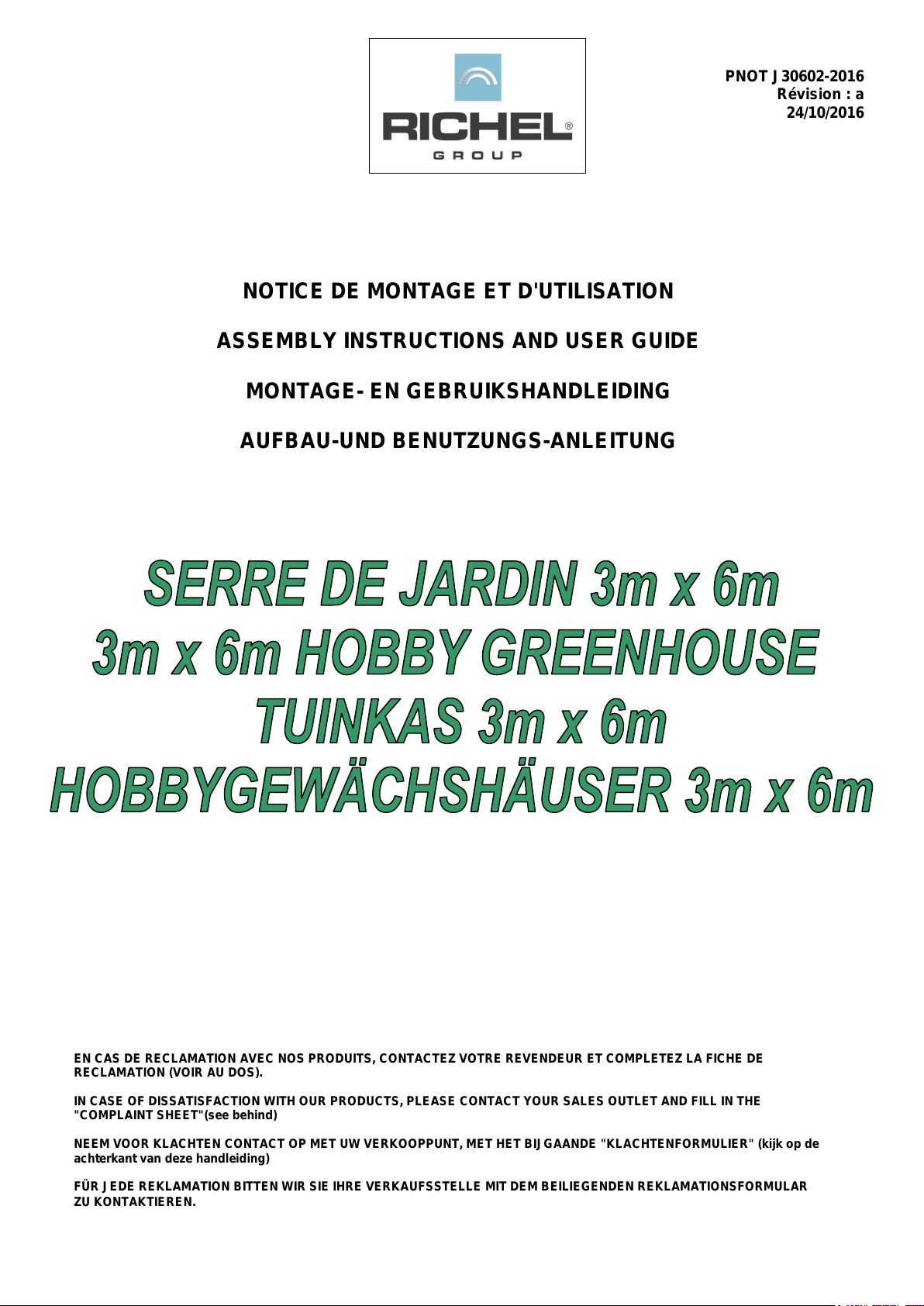

NOTICE DE MONTAGE ET D'UTILISATION
ASSEMBLY INSTRUCTIONS AND USER GUIDE
MONTAGE- EN GEBRUIKSHANDLEIDING
AUFBAU-UND BENUTZUNGS-ANLEITUNG
EN CAS DE RECLAMATION AVEC NOS PRODUITS, CONTACTEZ VOTRE REVENDEUR ET COMPLETEZ LA FICHE DE
RECLAMATION (VOIR AU DOS).
IN CASE OF DISSATISFACTION WITH OUR PRODUCTS, PLEASE CONTACT YOUR SALES OUTLET AND FILL IN THE
"COMPLAINT SHEET"(see behind)
NEEM VOOR KLACHTEN CONTACT OP MET UW VERKOOPPUNT, MET HET BIJGAANDE "KLACHTENFORMULIER" (kijk op de
achterkant van deze handleiding)
FÜR JEDE REKLAMATION BITTEN WIR SIE IHRE VERKAUFSSTELLE MIT DEM BEILIEGENDEN REKLAMATIONSFORMULAR
ZU KONTAKTIEREN.
PNOT J30602-2016
Révision : a
24/10/2016

1

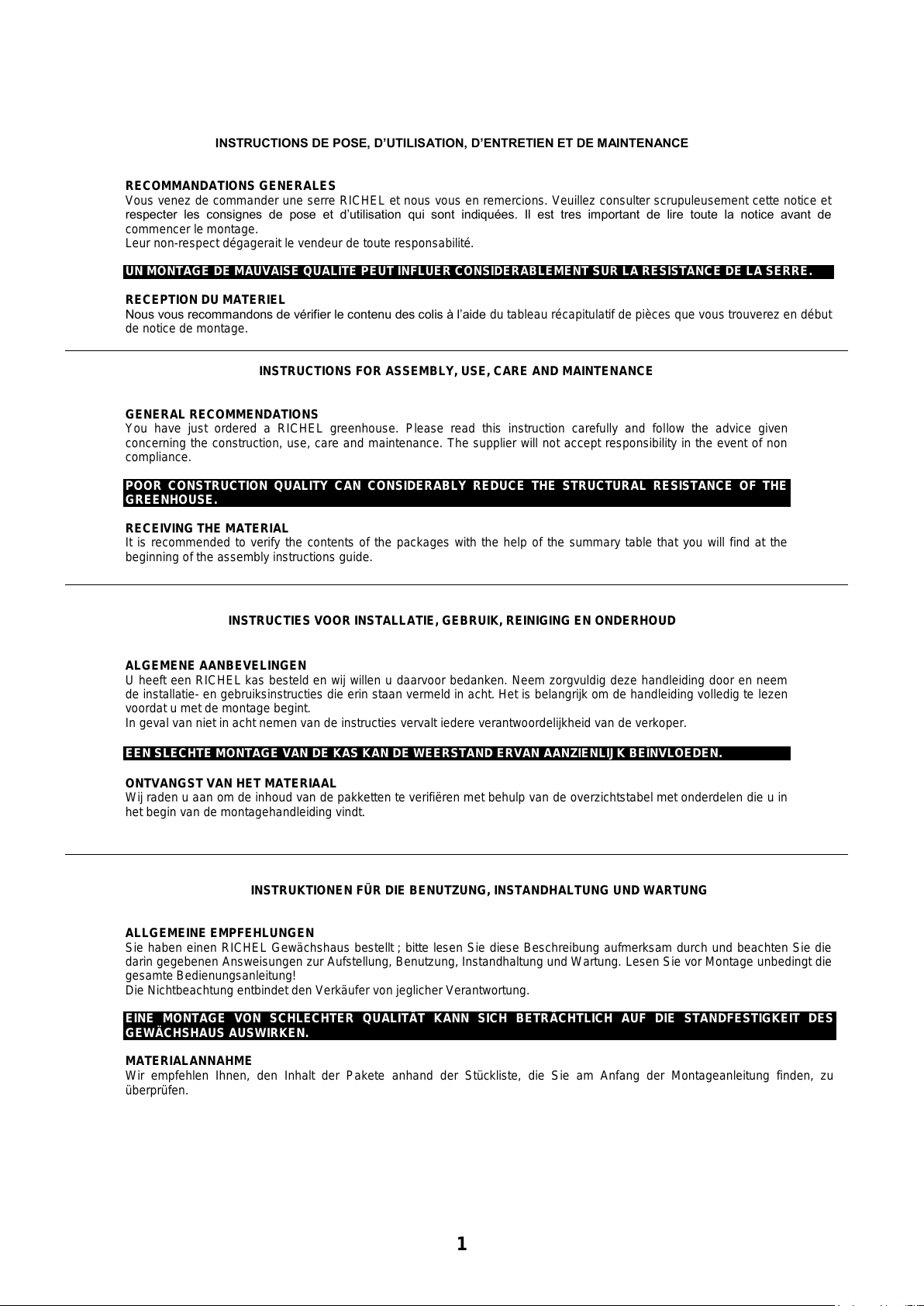

INSTRUCTIONS DE POSE, D’UTILISATION, D’ENTRETIEN ET DE MAINTENANCE
RECOMMANDATIONS GENERALES
Vous venez de commander une serre RICHEL et nous vous en remercions. Veuillez consulter scrupuleusement cette notice et
respecter les consignes de pose et d’utilisation qui sont indiquées. Il est tres important de lire toute la notice avant de
commencer le montage.
Leur non-respect dégagerait le vendeur de toute responsabilité.
UN MONTAGE DE MAUVAISE QUALITE PEUT INFLUER CONSIDERABLEMENT SUR LA RESISTANCE DE LA SERRE.
RECEPTION DU MATERIEL
Nous vous recommandons de vérifier le contenu des colis à l’aide du tableau récapitulatif de pièces que vous trouverez en début
de notice de montage.
INSTRUCTIONS FOR ASSEMBLY, USE, CARE AND MAINTENANCE
GENERAL RECOMMENDATIONS
You have just ordered a RICHEL greenhouse. Please read this instruction carefully and follow the advice given
concerning the construction, use, care and maintenance. The supplier will not accept responsibility in the event of non
compliance.
POOR CONSTRUCTION QUALITY CAN CONSIDERABLY REDUCE THE STRUCTURAL RESISTANCE OF THE
GREENHOUSE.
RECEIVING THE MATERIAL
It is recommended to verify the contents of the packages with the help of the summary table that you will find at the
beginning of the assembly instructions guide.
INSTRUCTIES VOOR INSTALLATIE, GEBRUIK, REINIGING EN ONDERHOUD
ALGEMENE AANBEVELINGEN
U heeft een RICHEL kas besteld en wij willen u daarvoor bedanken. Neem zorgvuldig deze handleiding door en neem
de installatie- en gebruiksinstructies die erin staan vermeld in acht. Het is belangrijk om de handleiding volledig te lezen
voordat u met de montage begint.
In geval van niet in acht nemen van de instructies vervalt iedere verantwoordelijkheid van de verkoper.
EEN SLECHTE MONTAGE VAN DE KAS KAN DE WEERSTAND ERVAN AANZIENLIJK BEÏNVLOEDEN.
ONTVANGST VAN HET MATERIAAL
Wij raden u aan om de inhoud van de pakketten te verifiëren met behulp van de overzichtstabel met onderdelen die u in
het begin van de montagehandleiding vindt.
INSTRUKTIONEN FÜR DIE BENUTZUNG, INSTANDHALTUNG UND WARTUNG
ALLGEMEINE EMPFEHLUNGEN
Sie haben einen RICHEL Gewächshaus bestellt ; bitte lesen Sie diese Beschreibung aufmerksam durch und beachten Sie die
darin gegebenen Answeisungen zur Aufstellung, Benutzung, Instandhaltung und Wartung. Lesen Sie vor Montage unbedingt die
gesamte Bedienungsanleitung!
Die Nichtbeachtung entbindet den Verkäufer von jeglicher Verantwortung.
EINE MONTAGE VON SCHLECHTER QUALITÄT KANN SICH BETRÄCHTLICH AUF DIE STANDFESTIGKEIT DES
GEWÄCHSHAUS AUSWIRKEN.
MATERIALANNAHME
Wir empfehlen Ihnen, den Inhalt der Pakete anhand der Stückliste, die Sie am Anfang der Montageanleitung finden, zu
überprüfen.

2
P620724
x8
x4
LISTE DES PIÈCES
PARTS LIST
LIJST VAN ONDERDELEN
STÜCKLIST
P110602
P240062
x2
x10
x4
P240086
P240044
P110600
x15
x14
P110598
P110542
P110601
x2
x10
P110603
P620717
x10
x4

3
P620227
P730182
P881828
P881821
LISTE DES PIÈCES
PARTS LIST
LIJST VAN ONDERDELEN
STÜCKLIST
P620003
P410007
x2
x4
x70
x4
x1
6.32m
0.90m
BÂCHE
SHEET
DEKZEIL
FOLIE
BÂCHE
SHEET
DEKZEIL
FOLIE
P720082
P620842
P730001
14m
x28
x10
x2
P881815
P710010
x2
P610046
P710006
P710193
60mm
1.50m
x4
x24
x4
P720013
x4
2.50m
2.50m
1.50m

4
OUTILLAGE NECESSAIRE (Non fourni)
NECESSARY TOOLS (Not supplied)
BENODIGD GEREEDSCHAP (Niet meegeleverd)
BENÖTIGT WERKZEUGE (Nicht geliefert)
x5
P240086
P110598
P620842
+
X 2

5
15cm
1.50m
6m
3m
A
B
A = B
+
P240044
1.50m
1.50m
1.50m
0.79m
P620717
0.79m
±10cm

6

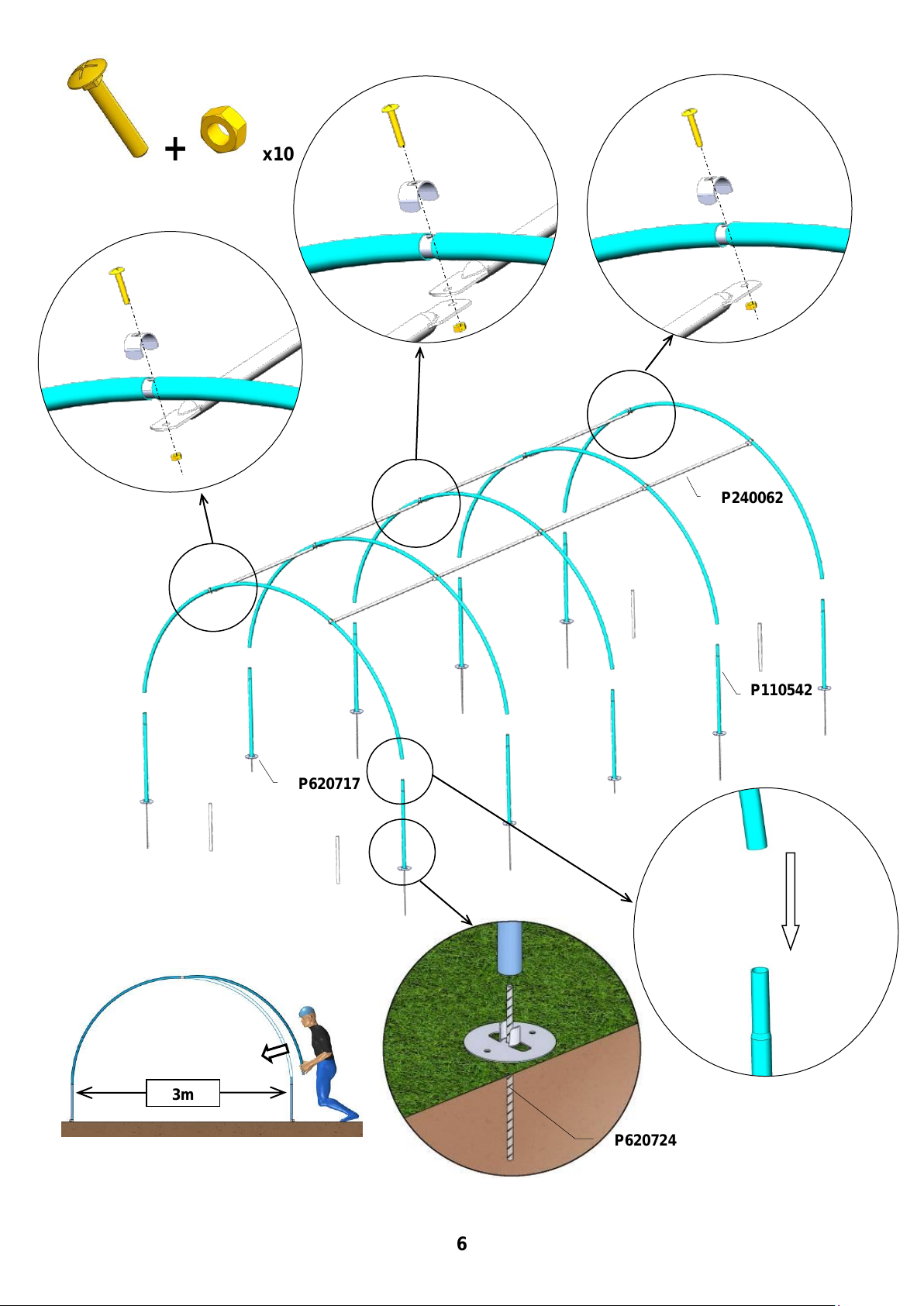

+x10
P240062
P110542
3m
P620717
P620724

7

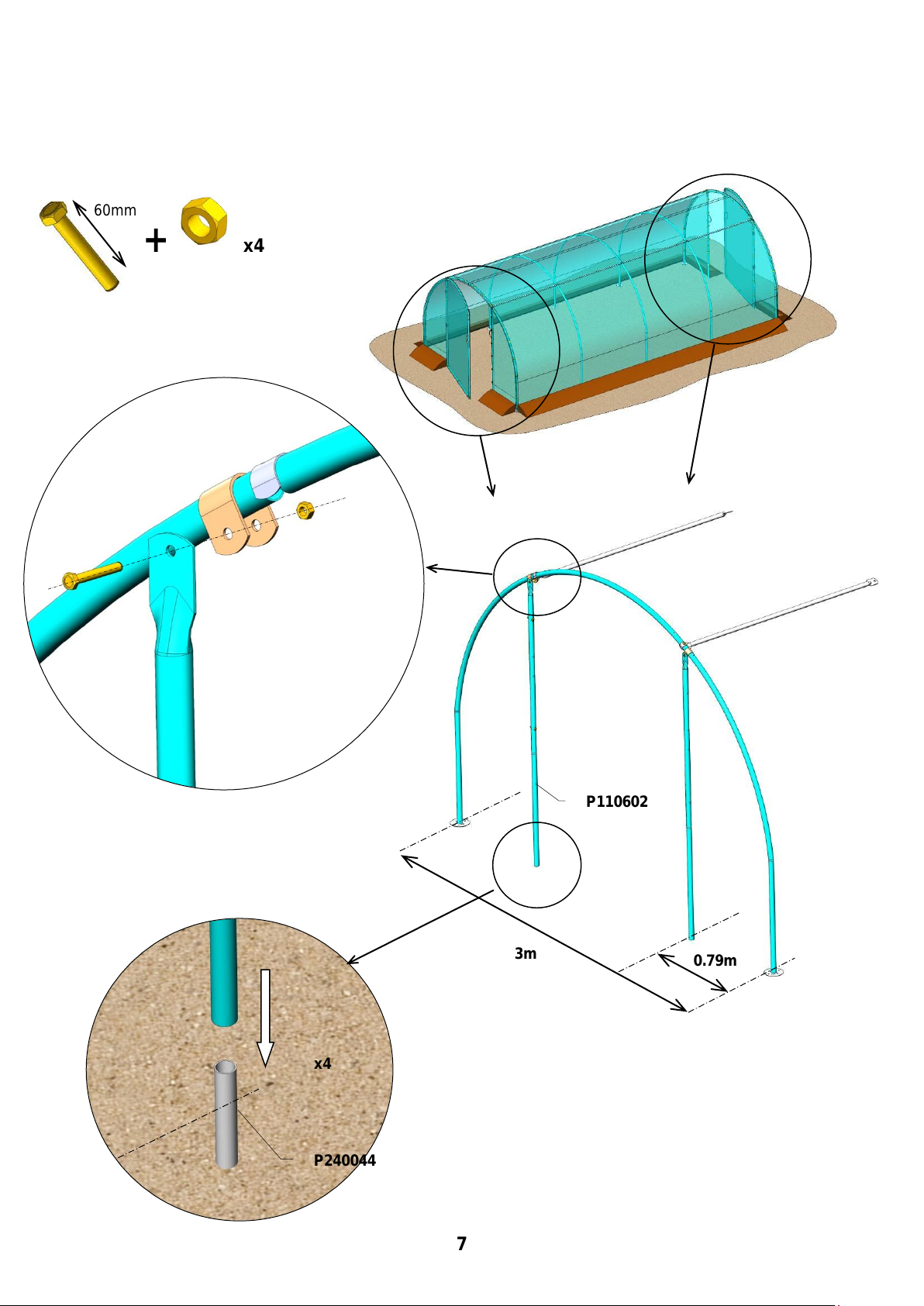

+x4
60mm
3m
x4
P110602
0.79m
P240044

8
2cm
x2
BÂCHE 2.50m x 0.90m
SHEET 2.50m x 0.90m
DEKZEIL2.50m x 0.90m
FOLIE 2.50m x 0.90m
+

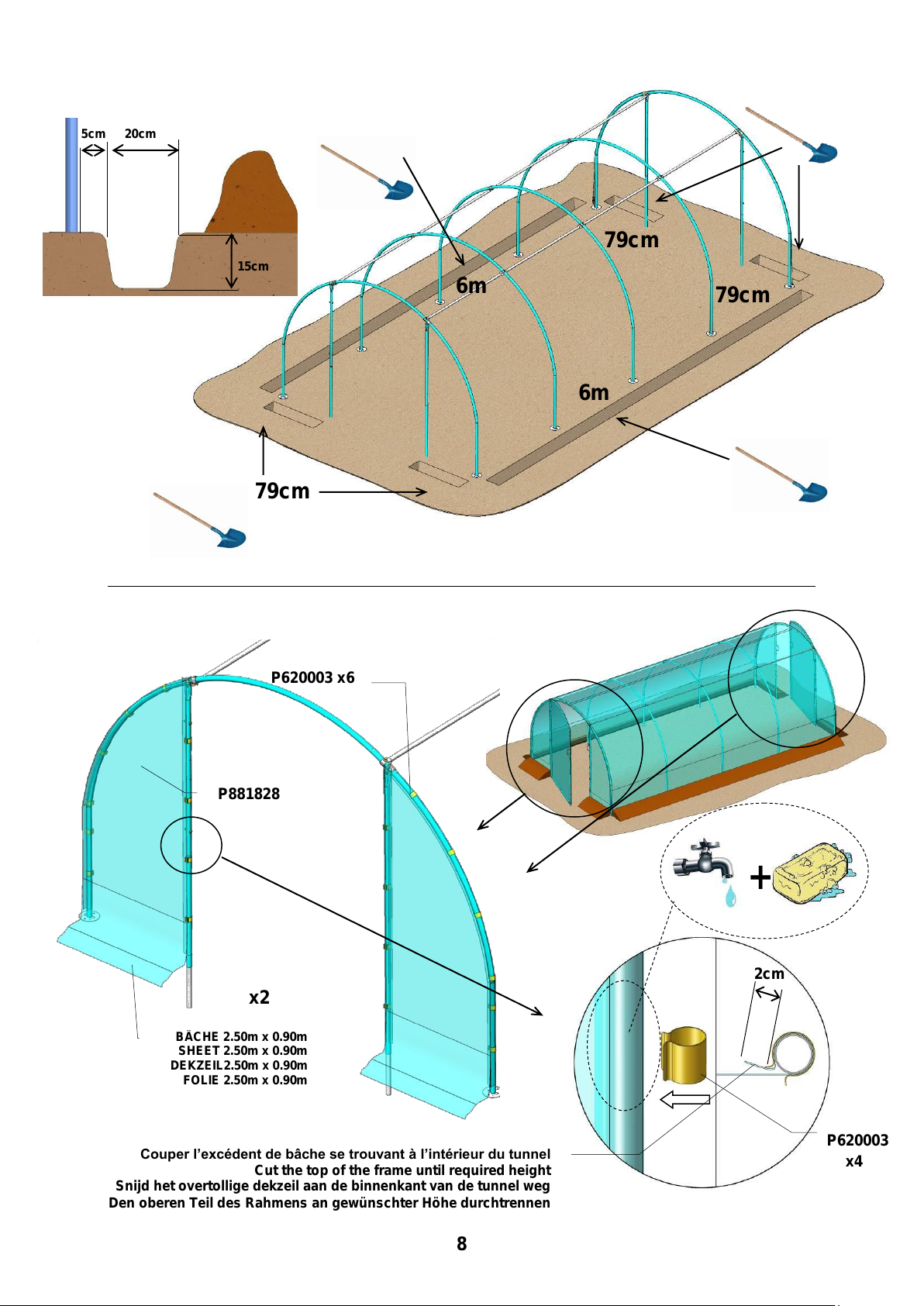

Couper l’excédent de bâche se trouvant à l’intérieur du tunnel
Cut the top of the frame until required height
Snijd het overtollige dekzeil aan de binnenkant van de tunnel weg
Den oberen Teil des Rahmens an gewünschter Höhe durchtrennen
15cm
5cm
20cm
6m
6m
79cm
P881828
P620003
x4
P620003 x6
79cm
79cm

9
BÂCHE
SHEET
DEKZEIL
FOLIE
6.32m
7.00m
80cm
P720082
6.50m
P720082
6.50m
x4
- Faire attention à ne pas endommager le film en passant le fil de
fer plastifié dans la gaine
- Take care to not damage the film when feeding the plastic coated
wire into the shaft
- Let erop om het zeil niet te beschadigen als u het
geplastificeerde ijzerdraad door de mantel haalt
- Beim durchziehen des spanndraht weiss im darauf achten, dass
die folie nicht beschädigt wird
5cm

10
P720082
6.50m
BÂCHE
SHEET
DEKZEIL
FOLIE
P730001
- Mettre le premier câble en tension avant la mise en place du
deuxième
- Tight the first cable before putting in place the second
- Trek de eerste kabel strak voordat u de tweede plaatst
- Spannen des ersten Kabels bevor das zweite angebracht wird
1
2
3
4
P720013
P720013

11
A
A
A
A
A
Le film doit être parfaitement tendu à la pose et le demeurer, par
des vérifications complémentaires régulières, quelles que soient
les conditions climatiques extérieures.
En cas de chute de neige, la serre doit être entièrement
déneigée.
RESISTANCE AUX PRODUITS CHIMIQUES :
Certains produits chimiques peuvent affecter la résistance au
vieillissement des films (produits organo-chlorés, phosphorés,
carbamates soufrés, etc.) ; en particulier, certains produits de
traitement des cultures, à base de soufre, attaquent les systèmes
de stabilisation des films incolores et blancs.
Dans toute la mesure du possible, on évitera les contacts
prolongés entre ces produits et les films.
The film must be correctly tightened on installation and
stay that way, with regular checks, whatever the weather
conditions.
In the event of snowfall, the greenhouse must be completely
cleared of snow.
RESISTANCE TO CHEMICALS :
Certain chemicals can adversely affect the film and
reduce its life expectancy (organic chlorides, phosphates,
sulphur carbonates, etc.); in particular certain sulphur
based crop treatments attack the stabilisers in clear or
white films.
As much as possible prolonged contact between these
products and the film should be avoided.
Het zeil moet perfect strak worden getrokken. De spanning van het zeil
moet regelmatig worden gecontroleerd, ongeacht de
weersomstandigheden buiten.
In geval van sneeuwval moet de kas volledig worden ontsneeuwd.
BESTENDIGHEID TEGEN CHEMISCHE PRODUCTEN:
Sommige chemische producten kunnen de weerstand tegen veroudering
van het zeil aantasten (organische producten met chloor of fosfor,
zwavelurethanen, enz.); met name sommige producten voor de
behandeling van gewassen, op basis van zwavel, tasten de
stabilisatiesystemen van doorzichtige en witte zeilen aan.
Vermijd, voor zover mogelijk, langdurig contact van deze producten met het
zeil.
Die Folie muss bei der Anbringung einwandfrei gespannt werden und so
verbleiben. Durch regelmässige zusätzliche Überprüfungen, wie auch
immer die äusseren klimatischen Bedingungen aussehen mögen, ist der
Sitz der Folie zu überprüfen.
Bei Schneefall ist das Gewächshaus vollständig von Schnee zu befreien.
RESISTENZ GEGENÜBER CHEMISCHEN PRODUKTEN :
Einige chemische Produkte können die Alterungsresistenz der Folien
beeinflussen (Organo-chlorierte, phoshorierte, Karbamat- geschwefelte
Produkte, usw.) ; insbesondere bestimmte Produkte zur Behandlung der
angepflanzten Kulturen auf Schwefelbasis können das
Stabilisierungssystem der farblosen und weissen Folien angreifen.
So weit es nur geht sollte der verlängerte Kontakt zwischen diesen
Produkten und der Folie vermieden werden.
BÂCHE
SHEET
DEKZEIL
FOLIE
15cm
5cm
20cm
- REMBLAI : ASSURE L’AMARRAGE DE LA SERRE AU SOL
- IN-FILL : ENSURE ATTACHMENT OF THE GREENHOUSE TO THE GROUND
- OPVULLING: VERZEKERT DE BEVESTIGING VAN DE KAS AAN DE GROND
- AUFSCHÜTTUNG : GEWÄHRLEISTET DIE VERANKERUNG DES GEWÄCHSHAUSES AM BODEN
AMARRAGE
ANCHORING
BEVESTIGING
VERANKERUNG

12

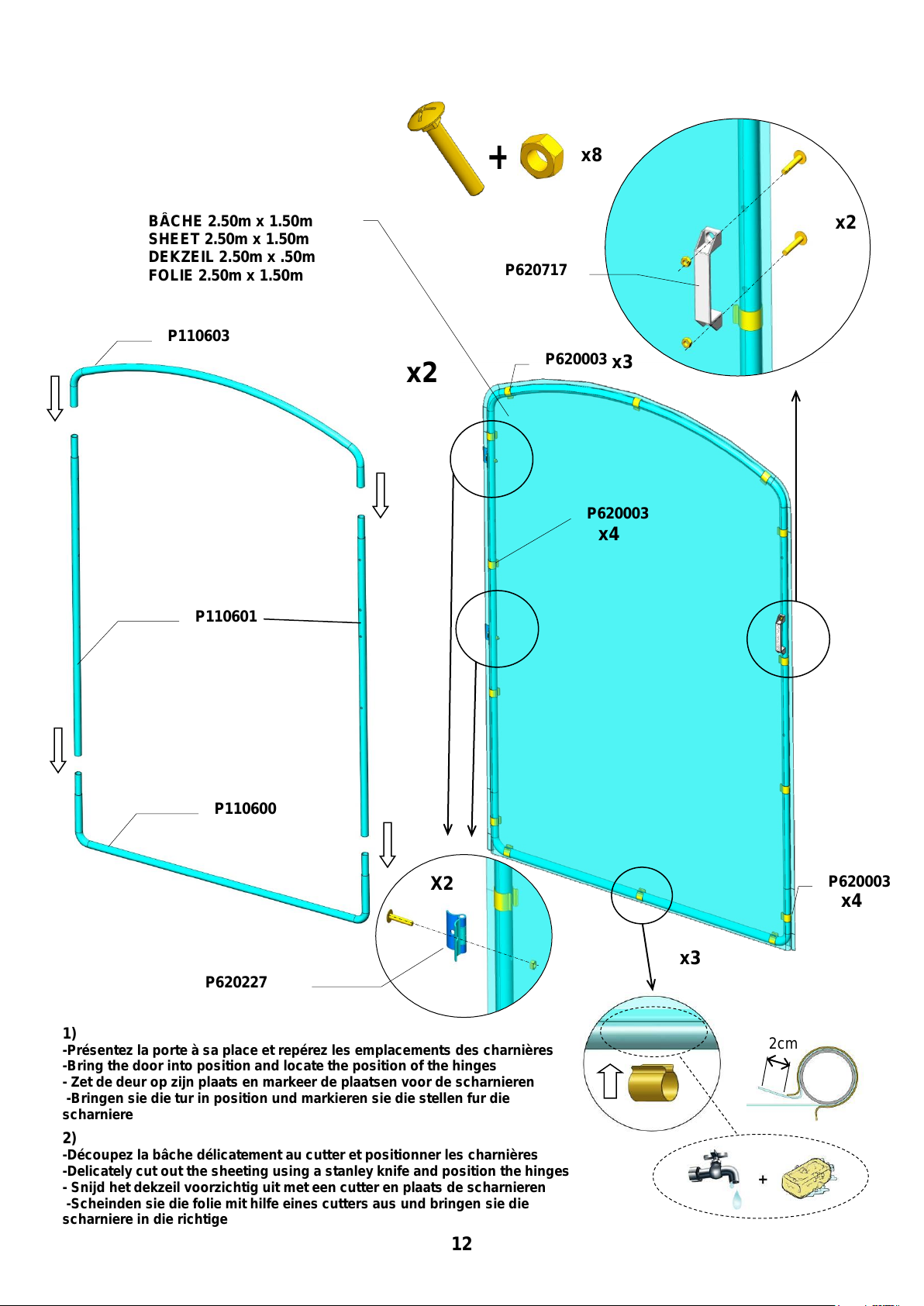

BÂCHE 2.50m x 1.50m
SHEET 2.50m x 1.50m
DEKZEIL 2.50m x .50m
FOLIE 2.50m x 1.50m
x2
1)
-Présentez la porte à sa place et repérez les emplacements des charnières
-Bring the door into position and locate the position of the hinges
- Zet de deur op zijn plaats en markeer de plaatsen voor de scharnieren
-Bringen sie die tur in position und markieren sie die stellen fur die
scharniere
2)
-Découpez la bâche délicatement au cutter et positionner les charnières
-Delicately cut out the sheeting using a stanley knife and position the hinges
- Snijd het dekzeil voorzichtig uit met een cutter en plaats de scharnieren
-Scheinden sie die folie mit hilfe eines cutters aus und bringen sie die
scharniere in die richtige
x2
2cm
P620227
P620717
+
x8
P110601
P110603
P110600
X2
x4
x3
P620003
P620003
x3
P620003
x4

13

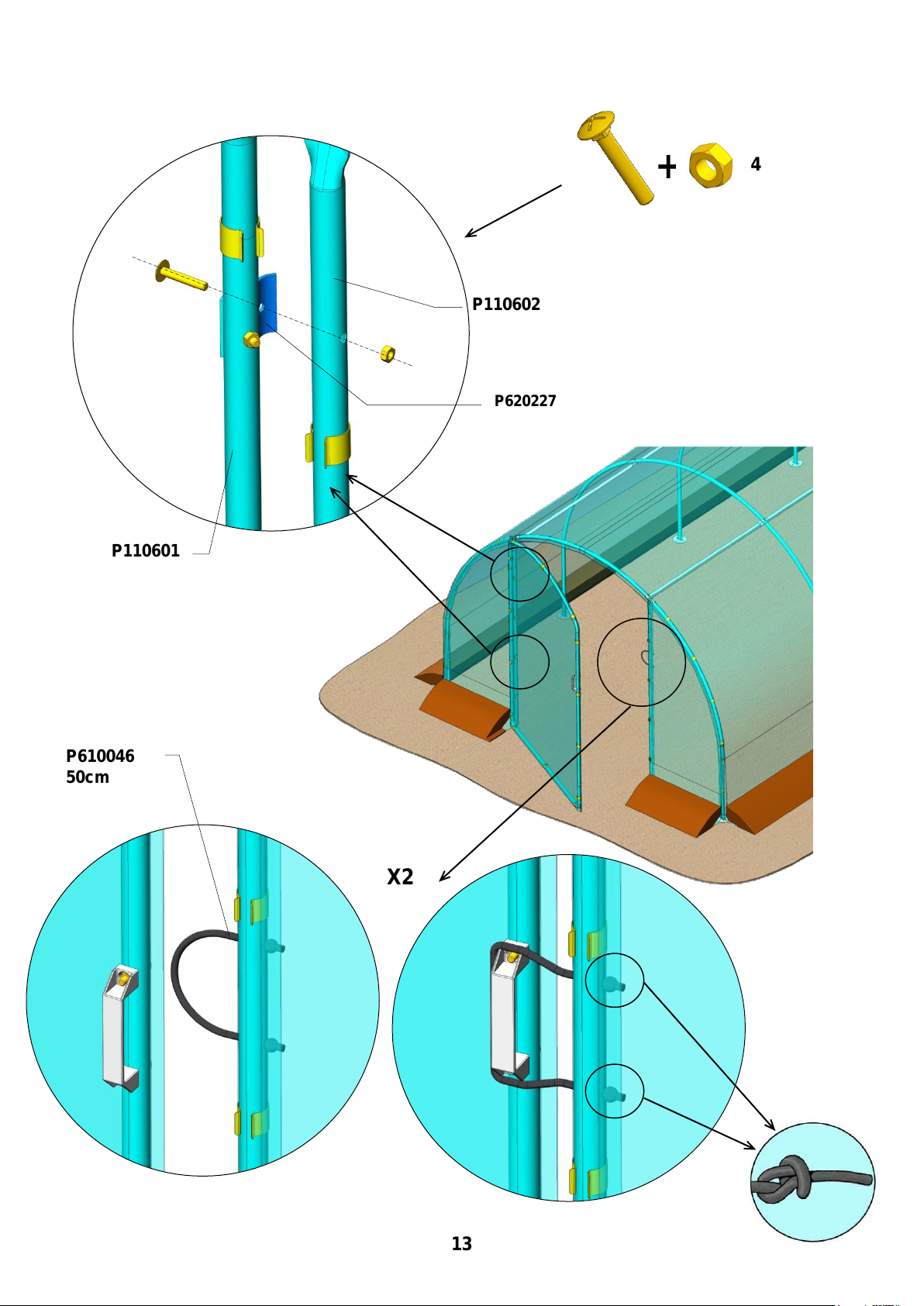

P610046
50cm
X2
P110602
+
4
P110601
P620227

14
C6691 ∙ COLIS 1/2 POUR J30602-SERRE 3x6-2016
P110598
CINTRE D32x1,5 LG1460 SDJ - 3m
x12
P240062
RENFORT 27AC15 L 1500
x8
P110542
RALLONGE D32 Lg 850 SERRE 2m
x2
P110602
1/2 RENFORT 32AC15 LG1130 PER
x4
P110601
TUBE D32x1,5 LG1460 R
x4
P881828
HABILLAGE PIGNON LATERAL SDJ 3m
x4
P881815
PE PIGNON PORTE +2m
x2
C6742
COLIS VISSERIE 1/2 POUR J30602-2016
x1
C6692 ∙ COLIS 2/2 POUR J30602-SERRE 3x6-2016
P110598
CINTRE D32x1,5 LG1460 SDJ - 3m
x3
P110542
RALLONGE D32 Lg 850 SERRE 2m
x12
P240044
TUBE D27 D'ARTICULATION
x4
P110603
HAUT DE PORTE SDJ3m
x2
P110600
BAS DE PORTE - D32x1,5 - 1420x350R
x2
P881821
GAINE PE 6m12 LG7000
x1
C6743
COLIS VISSERIE 2/2 POUR J30602-2016
x1
C6742 ∙ COLIS VISSERIE 1/2 POUR J30602-2016
P620003
CLIPS ACIER 3 cm
x35
P730001
TENDEUR COLIGNON
x2
P730182
POIGNEE PLASTIQUE 150-N-CH
x1
P710193
COLIS 6 BOULONS POELIER 8*50
x2
P620227
CHARNIERE RIVETEE
x2
P720013
CROCHET LIGATURE D 32
x4
P240086
MANCHON D27x1,5 LG200 PER
X6
P620842
RONDELLE FINITION D32 - 30x30
X6
P620717
PIED PLATINE SERRE DE JARDIN
x6
P620724
FER A BETON DIA 8 HA LG 500
x6
P410007
CAVALIER U 33.7
x2
C6743 ∙ COLIS VISSERIE 2/2 POUR J30602-2016
P620003
CLIPS ACIER 3 cm
x35
P730182
POIGNEE PLASTIQUE 150-N-CH
x1
P710193
COLIS 6 BOULONS POELIER 8*50
x2
P620227
CHARNIERE RIVETEE
x2
P240086
MANCHON D27x1,5 LG200 PER
x4
P620842
RONDELLE FINITION D32 - 30x30
x4
P620717
PIED PLATINE SERRE DE JARDIN
x4
P620724
FER A BETON DIA 8 HA LG 500
x4
P410007
CAVALIER U 33.7
x2
P710006
VIS 8*60
x4
P710010
ECROU H 8
x4
P610046
SANDOW LG 1m50
x1
P720082
FIL DE FER PLASTIFIE LG 14m
x1

15
FICHE DE COMMUNICATION - COMPLAINT SHEET - KLACHTENFORMULIER -
REKLAMATIONSFORMULAR
Powered by TCPDF (www.tcpdf.org)
