ricoo TS2311 User manual

MONTAGEANLEITUNG
v.16.10
TV / Monitor Tischhalterung
TS2311
75x75
100x100
8kgx2
(18lbsx2)
MAX
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Horizontal / Waagerecht
Vertikal /
Senkrecht
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA-Befestigungslöchern
an Ihrem Bildschirm!
!
VESA-Befestigungslöcher
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht
75mm , 100mm
75mm , 100mm
Bildschirm Rückseite
English
Deutsch

ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.
WARNUNG
• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser
Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu
den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet werden.
Unsachgemäße Installation dieses Produkts kann Schäden verursachen oder zu schweren
Verletzungen führen.
• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.
• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller
angeschlossener Komponente sicher tragen kann.
• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten
Person unterstützen, wenn Sie die Konstruktion oder angeschlossene Komponente heben oder
ausrichten möchten.
• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der
Schrauben kann zu Schäden an der Konstruktion führen und reduziert die Haltbarkeit der gesam-
ten Konstruktion.
• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im Freien
kann zu Produkt- und Personenschäden führen.
• Aufgrund zahlreicher Fernseh-Bauarten auf dem Markt, können wir unser
Bildschirm-Montagematerial für die Frontplatte nicht auf jedes Bildschirm-Modell abstimmen.
Deshalb kann es vorkommen, dass unsere mitgelieferten Schrauben, trotz Vielfalt, für Ihren
Fernseher eventuell zu kurz oder zu lang sein können. Wir bitten um Ihr Verständnis, dass wir
aufgrund vieler Bildschirm-Modelle bzw. -Hersteller nicht alle Möglichkeiten abdecken können.
• Stellen Sie vor und während der Bildschirmmontage sicher, dass weder Sie noch andere
Personen verletzt werden und keine Gegenstände beschädigt werden. Holen Sie sich im
Zweifelsfall Beratung bei einem Fachmann.
• Stellen Sie ebenfalls sicher, dass Sie und eventuelle Mithelfer oder beauftragte Personen vor der
Montage die Montageanleitung, so wie diese Warnhinweise zur Kenntnis genommen haben.
2
English
Deutsch

Paket M (x2)
Paket P
M4x14 (x4)
M-A M5x14 (x4) M-B D5 Unterlegscheibe (x4)
M-C
4mm Inbusschlüssel (x1)
P-B
3mm Inbusschlüssel (x1)
P-A
Grundplatte (x1)
P-C Unterlegplatte (x1)
P-D
Lieferumfang
WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei
sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler.
Grundgerüst (x1)
A
Befestigungsstab (x1)
D
Tischklemme (x1)
C
Gummipad, selbstklebend (x1)
F
Bitte beachten: Gummipad “F” kann bereits ab Werk auf die Tischklemme “C” aufgeklebt sein.
Frontplatte (x2)
B
screw (x4)
E
3
English
Deutsch

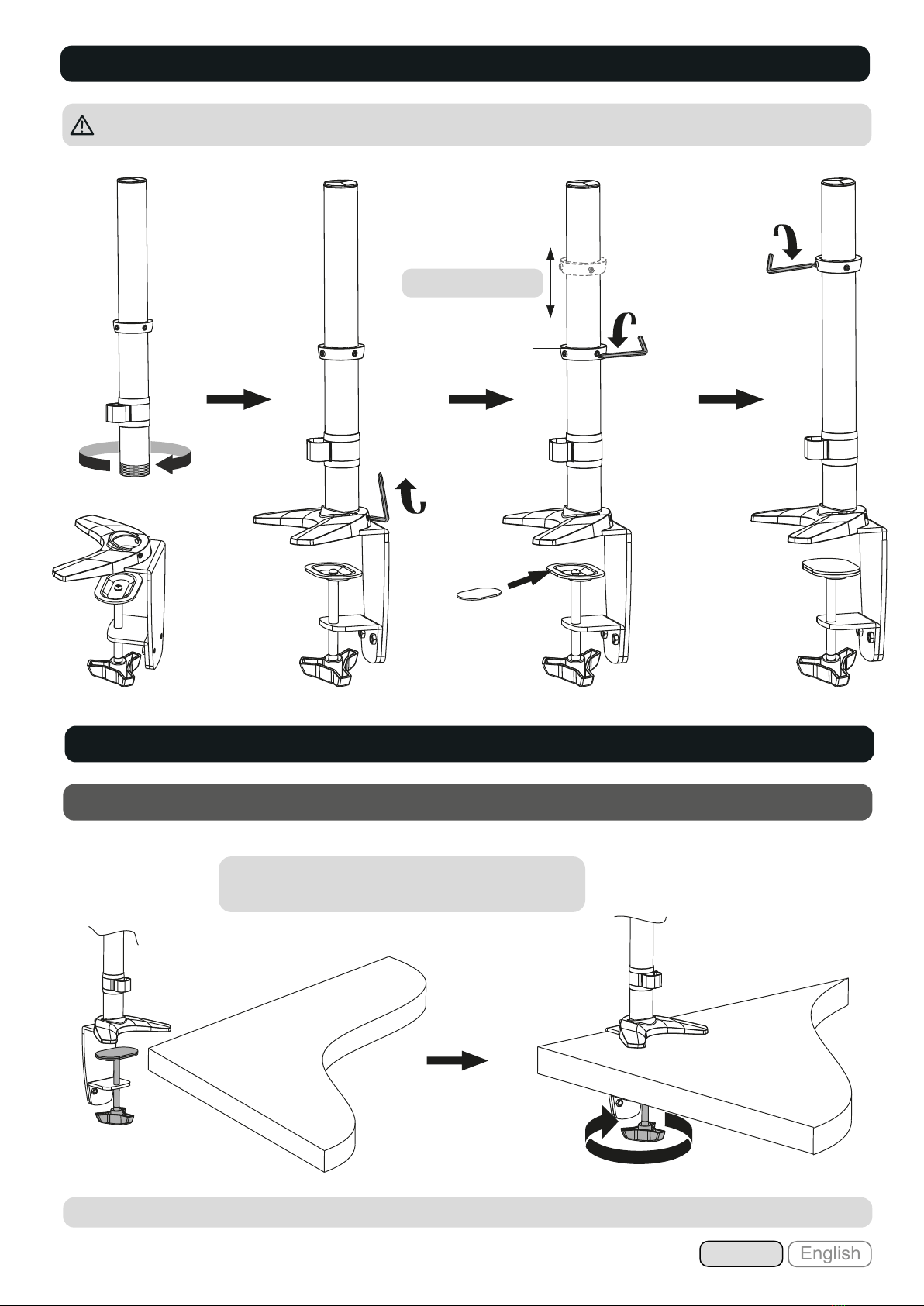

1. Zusammenbau der Tischklemme und des Befestigungsstabes
2. Montage an den Schreibtisch
2a. Montage an die Tischkante
Tischklemme an der Tischkante ausrichten und mit dem Drehknopf fixieren.
Beachten : min. Tischdicke = 10mm
max. Tischdicke = 90mm
festziehen
Fixierring
festziehen
festziehen
lösen
Höhe einstellen
F
aufkleben*
P-A
P-A
P-A
Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient
dem Schutz der Glasoberfläche der Tischplatte.
4
English
Deutsch

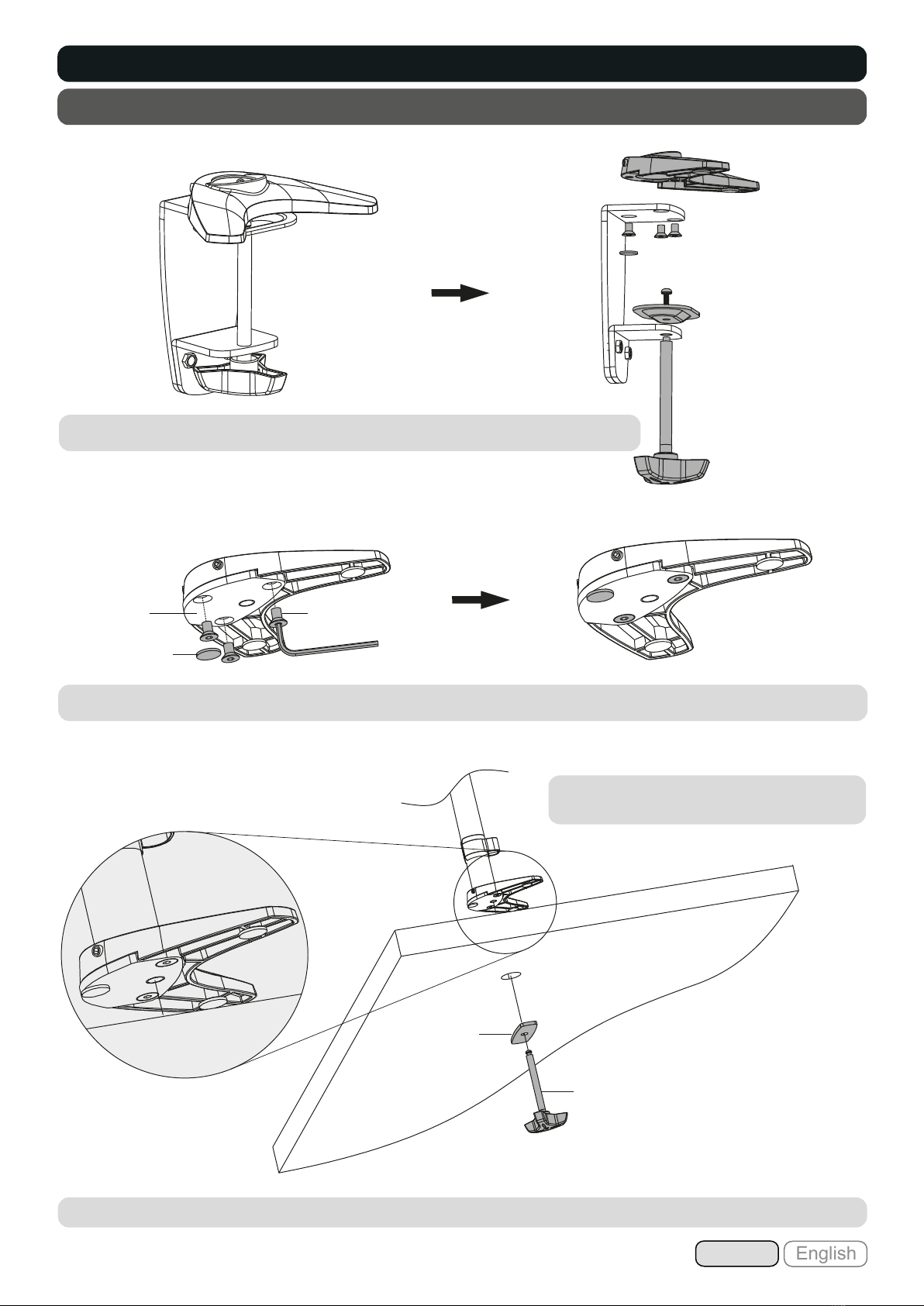

2b. Montage im Tischloch
2. Montage an den Schreibtisch
Demontieren Sie die Tischklemme wie abgebildet.
Gummipad
Grundplatte Montageschraube
P-B
Montieren Sie die Grundplatte an der Tischklemme mit den Schrauben (diese wurden zuvor entfernt).
Fixierschraube durch das Tischloch durchführen und in die Grundplatte einschrauben. Fixierschraube fest anziehen.
Beachten: min. Lochdurchmesser = 10mm
max. Lochdurchmesser = 70mm
P-D
Fixierschraube
5
English
Deutsch

3. Montage des Grundgerüstes
Grundgerüst auf den Befestigungsstab aufstecken
und nach unten schieben bis das Grundgerüst
den Fixierring erreicht.
Fixierring
Beachten: Bei Platzmangel kann der
Fixiergriff ausgezogen werden.
festziehen
Fixiergriff
6
English
Deutsch

4. Anbringung der Frontplatte an den Bildschirm
Oberseite des TVs
Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen!
· Wählen Sie die zu Ihrem Monitor passenden Schrauben.
· Montieren Sie die Frontplatte am Monitor.
· Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben.
7
English
Deutsch

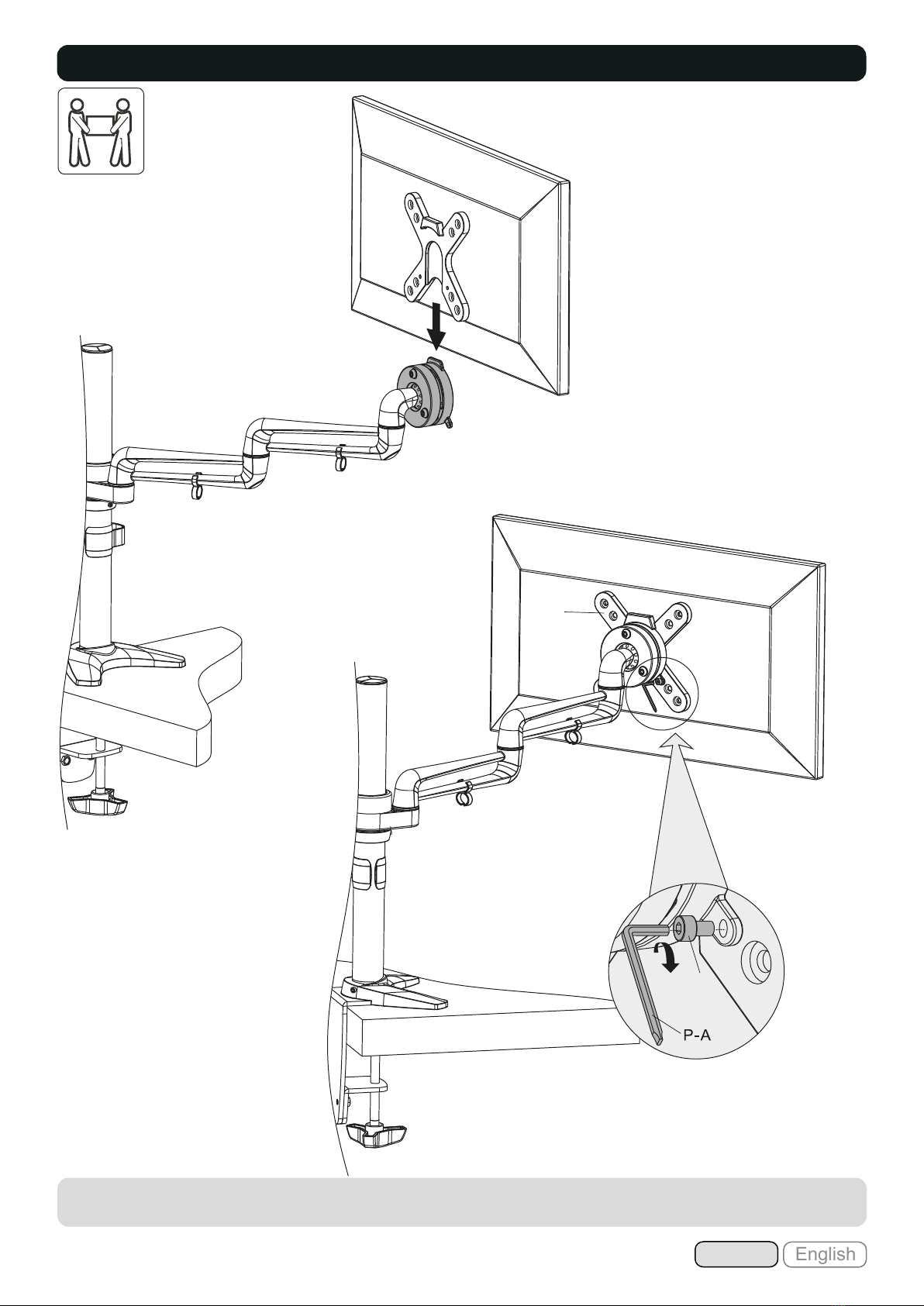

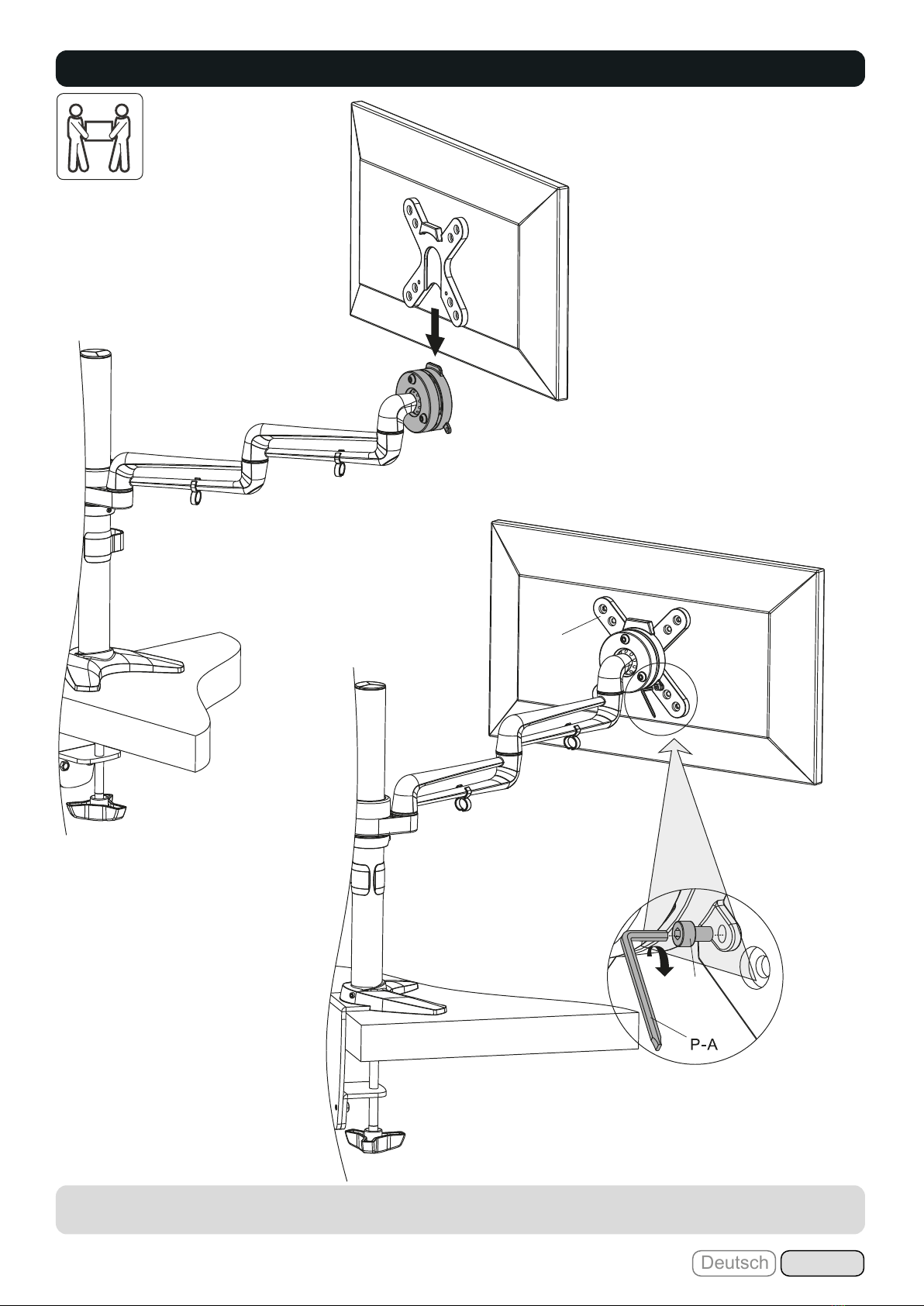

5. Aufhängung des Monitors an die Wandhalterung / das Grundgerüst
Heben Sie die Monitore inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein.
Fixieren Sie beide Frontplatten mit jeweils zwei Schrauben “E”.
E
F
8
English
Deutsch

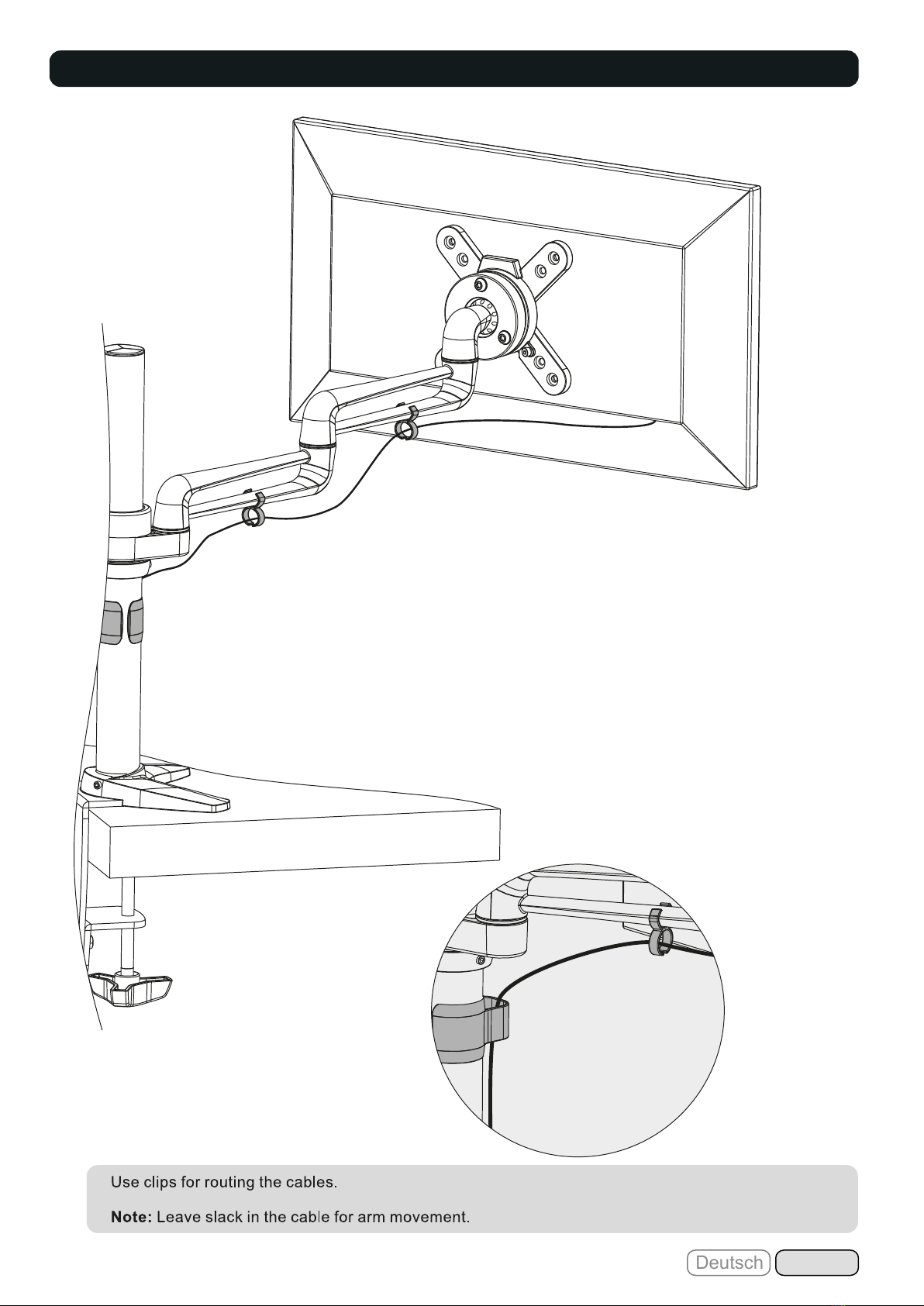

6. Kabelführung
Schließen Sie die Kabel an Ihrem Bildschirm an und führen Sie die Kabel durch die Führungsbügel.
ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird.
9
English
Deutsch

7. Einstellungen / Ausrichtung
Je nach Gewicht des Displays
kann es notwendig sein
Anpassungen an der Kugelgelenk-
Vorrichtung durchzuführen.
Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden.
10
English
Deutsch

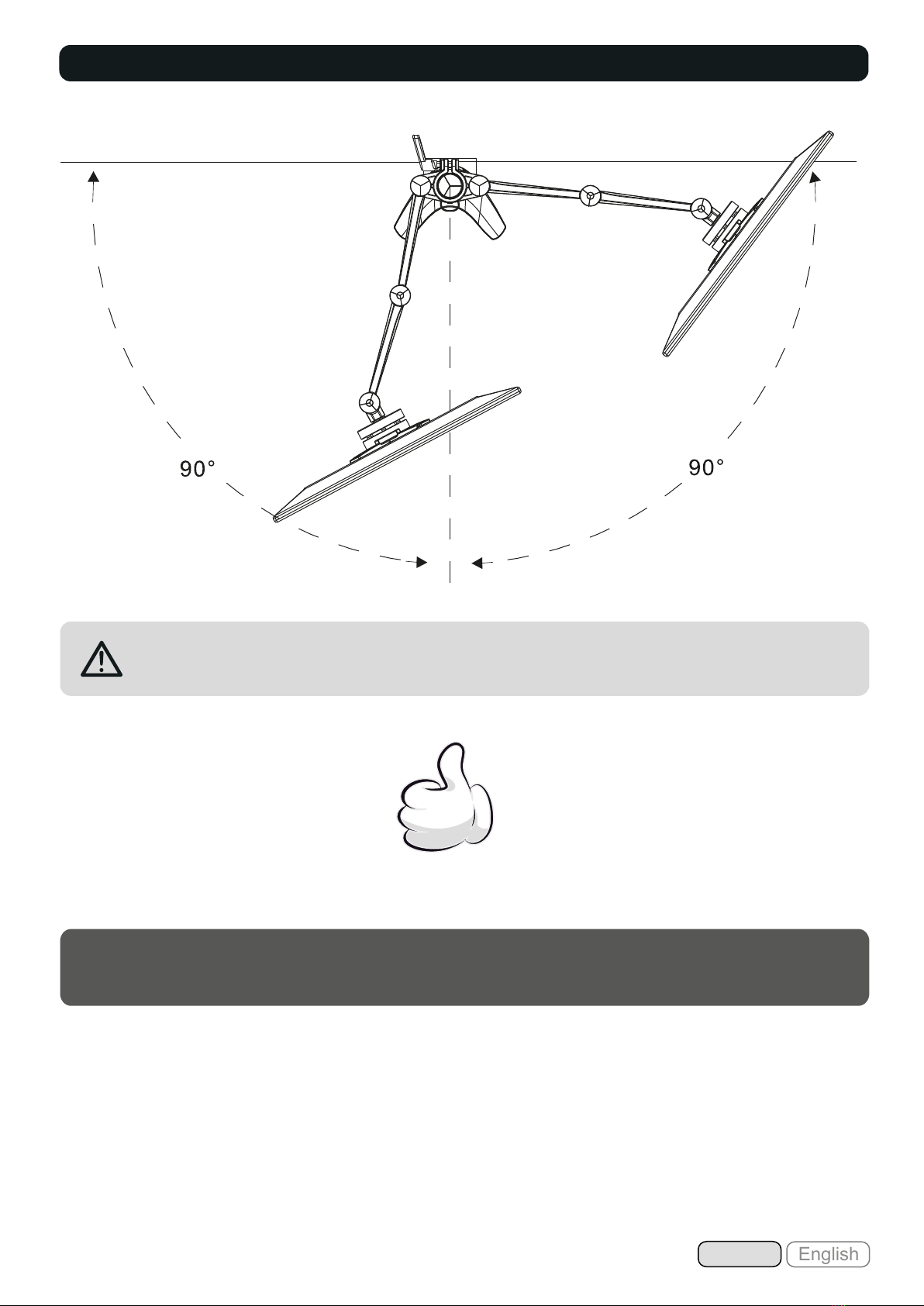

8. Schwenkbereich der Halterung
Schwenkbereich
Schwenkbereich
Schreibtischkante
Wartung
• Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest
angezogen sind.
• Bei Fragen kontaktieren Sie Ihren Händler.
Schwenkung der Gelenkarme der Halterung außerhalb des angegebenen Schwenkbereichs
kann zum Abrutschen der Halterung von der Tischkante sowie schweren Verletzungen führen!
Fertig
11
English
Deutsch

TS2311
75x75
100x100
8kgx2
(18lbsx2)
RATED
INSTALLATION MANUAL
v.16.10
TV / Monitor Desk Mount
CAUTION: DO NOT EXCEED
RATED LISTED WEIGHT. SERIOUS
INJURY OR PROPERTY DAMAGE
MAY OCCUR!
Horizintally
Vertical /
Perpendicularly
Please check BEFORE installation distance between VESA mounting holes on your display!
!
VESA-Mounting holes
This wall mount supports the following distance between holes:
Horizontally
Vertical / Perpendicularly
75mm , 100mm
75mm , 100mm
Display back
English
Deutsch

NOTE: Read the entire instruction manual before you start installation and assembly.
WARNING
• Do not begin the installation until you have read and understood all the instructions
and warnings contained in this installation sheet. If you have any questions
regarding any of the instructions or warnings, please contact your local distributor.
• This product was designed to be installed and used ONLY as specified in this manual.
Improper installation of this product may cause damage or serious injury.
• Make sure that the supporting surface will safely support the combined weight of
the equipment and all attached hardware and components.
• Always use an assistant or mechanical lifting equipment to safely lift and position
the equipment.
• Tighten screws firmly, but do not over tighten. Over tightening can cause damage
the items, this greatly reduces their holding power.
• This product is intended for indoor use only. Using this product outdoors could
lead to product failure and personal injury.
• By reason of large television construction types on the market, we can’t adjust our
screen installation materials for the wall mount for each screen type. Therefore it is
possible that the screws which are numerously delivered don’t fit with your TV. We
ask for your understanding that we can’t cover up all possibilities of many screen
types.
• Make sure that before and after the installation of the screen and the mount
bracket neither you nor somebody else can be injured and other objects can be
damaged. In case of doubt request for help from an expert.
• Make also sure that you and optionally the co-helper or representatives have
registered the mounting instructions before the installation and also the warning
notice.
13 English
Deutsch

IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.
If any parts are missing or faulty, telephone your local distributor for a replacement.

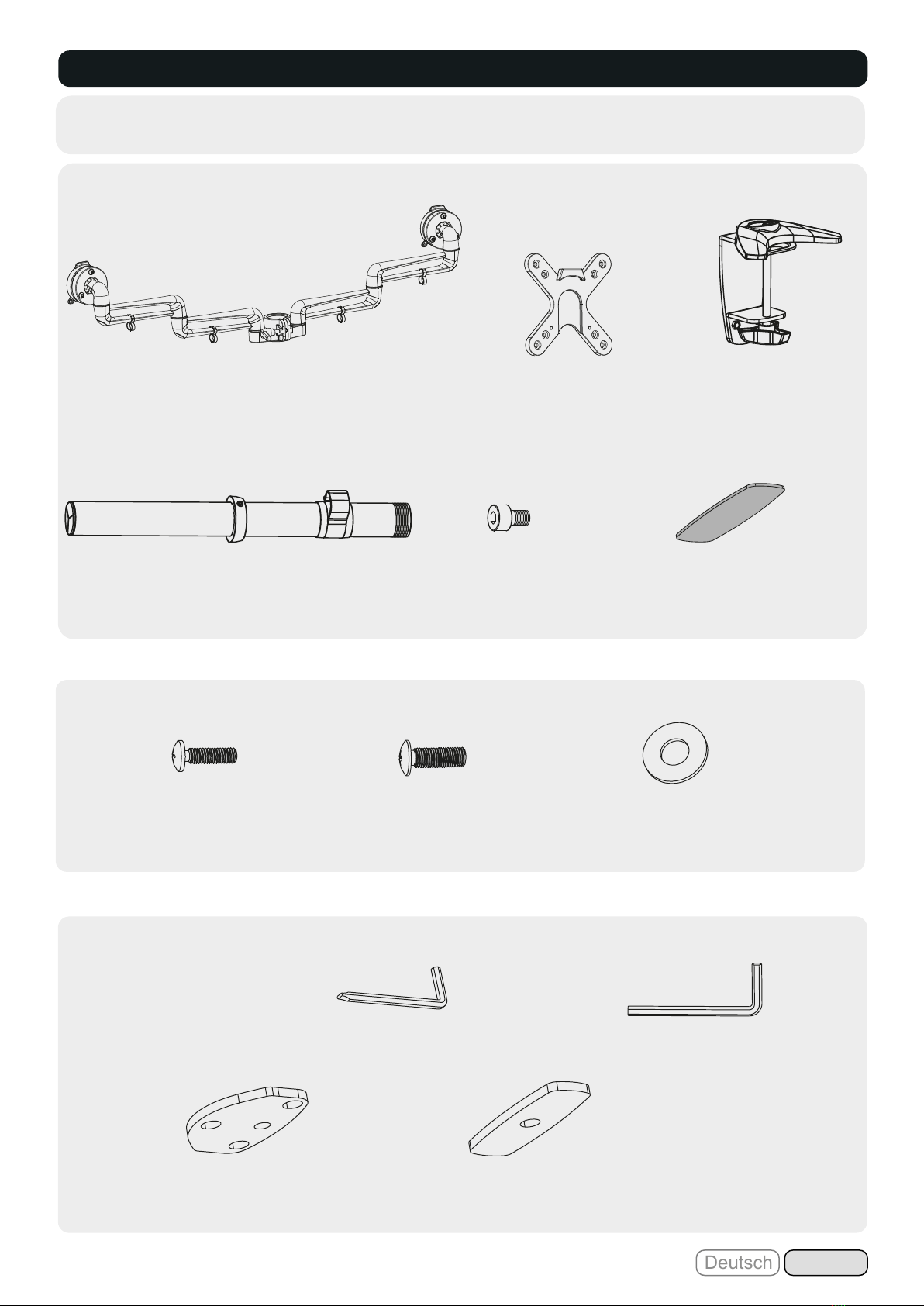

Component Checklist
adapter bracket
assembly (x1)
A
pole (x1)
D
desk clamp
assembly (x1)
C
Package M (x2)
Package P
M4x14 (x4)
M-A M5x14 (x4) M-B D5 washer (x4)
M-C
4mm Allen key (x1)
P-B
3mm Allen key (x1)
P-A
Base plate (x1)
P-C Pad(x1)
P-D
Rubberpad, self-adhesive(x1)
F
Please note: Rubber pad “F" can be glued at the factory on the table clamp "C".
front plate
(x2)
B
screw (x4)
E
14 English
Deutsch

1. Assembling the Pole and Desk Clamp
2. Attaching to the Desk
2a. Edge Installation
Turn the knob to make clamp fit to desk edge, then secure it tightly.
Note: min. desktop thickness = 10mm
max. desktop thickness = 90mm
Fixing ring
tighten
tighten
loosen
Adjust height
F
stick on*
P-A
P-A
P-A
The adhesive bonding of the rubber pad is normally necessary only if it is a glas-topped table. It serves to protect
the glas surface of the tabletop.
tighten
15 English
Deutsch

2b. Hole Installation
2. Attaching to the Desk
Disassemble the desk clamp and select the right parts for using hole installation.
rubber pad
base plate attach screw
P-B
Re-install the base plate with three retained screws, then tighten securely.
Note: min. hole diameter =10mm
max. hole diameter =70mm
P-D
adjust screw
Insert the adjust screw into base plate through the hole. Then using the adjust screw to fix and tighten it securely.
16 English
Deutsch

3. Installing the Articulated Arm Assembly
Fixing ring
tighten
adjust handle
17 English
Deutsch

4. Installing the VESA Plates
18 English
Deutsch

5. Installing the Displays
Insert the both front plates “B” onto the mount and use screws “E” (4pcs) to secure them. Make sure the display is safely
secured before finally releasing.
E
B
19 English
Deutsch

6. Cable Management
20 English
