RIDGID RP 330-B User manual
RIDGE TOOL COMPANY
RP 330-B
RP 330-C
GB p. 1
DE p. 5
FR p. 9
NL p. 13
IT p. 17
ES p. 21
PT p. 25
SV p. 29
DA p. 33
NO p. 37
FI p. 41
HR p. 45
PL p. 49
RO p. 53
CZ p. 57
HU p. 61
GR p. 65
RU p. 69
TR p. 73
SL p. 77
Tools For The ProfessionalTM
Ridge Tool Company 1
Tools For The ProfessionalTM
RP 330-B, RP 330-C
2) Electrical safety
Power tool plugs must match the outlet. Never modify the plug in anya. way. Do not use any adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will reduce risk of electric
shock.
Avoid body contact with earthed or grounded surfaces, such as pipes,b. radiators, ranges and refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
Do not expose power tools to rain or wet conditions.c. Water entering a
power tool will increase the risk of electric shock.
Do not abuse the cord.d. Never use the cord for carrying, pulling or
unplugging the power tool. Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords increase the risk of electric
shock.
When operating a power tool outdoors, use an extension cord suitablee. for outdoor use. Use of a cord suitable for outdoor use reduces the risk of
electri c shock.
If operating a power tool in a damp location is unavoidable, usef. a residual current device (RCD) protected supply. Use of an RCD
reduces the risk of electric shock.
3) Personal safety
Stay alert, watch what you are doing and use common sense whena. operating a power tool. Do not use a power tool while you are tired
or under the inuence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in serious personal
injury.
Use personal protective equipment.b. Always wear eye protection.
Protective equipment such as dust mask, non-skid safety shoes, hard hat,
or hearing protection used for appropriate conditions will reduce personal
injuries.
Prevent unintentional starting.c. Ensure the switch is in the off-position
before connecting to power source and/or battery pack, picking up or
carrying the tool. Carrying power tools with your nger on the switch or
energising power tools that have the switch on invites accidents.
Remove any adjusting key or wrench before turning the power toold. on. A wrench or a key left attached to a rotating part of the power tool may
result in personal injury.
Do not overreach. Keep proper footing and balance at all times.e. This
enables better control of the power tool in unexpected situations.
Dress properly. Do not wear loose clothing or jewellery. Keep your hair,f. clothing and gloves away from moving parts. Loose clothes, jewellery or
long hair can be caught in moving parts.
If devices are provided for the connection of dust extraction andg. collection facilities, ensure these are connected and properly used.
Use of dust collection can reduce dust-related hazards.
4) Power tool use and care
Do not force the power tool. Use the correct power tool for youra. application. The correct power tool will do the job better and safer at the
rate for which it was designed.
Do not use the power tool if the switch does not turn it on and off.b. Any
power tool that cannot be controlled with the switch is dangerous and must
be repaired.
Disconnect the plug from the power source and/or the battery packc. from the power tool before making any adjustments, changing
accessories, or storing power tools. Such preventive safety measures
reduce the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and do not allowd. persons unfamiliar with the power tool or these instructions to operate
the power tool. Power tools are dangerous in the hands of untrained
users.
Maintain power tools.e. Check for misalignment or binding of moving
parts, breakage of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly maintained power tools.
Keep cutting tools sharp and clean.f. Properly maintained cutting tools
with sharp cutting edges are less likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc. in accordance withg. these instructions, taking into account the working conditions and the
work to be performed. Use of the power tool for operations different from
those intended could result in hazardous situation.
GB
RP 330-B, RP 330-C
Operating Instructions
1 General information
1.1 Parts of this Operating Manual
The following are parts of this Operating Manual:
• RP 330-B/C Pressing Tool
• Press jaws
• Rechargeable battery, suitable for RP 330-B
The manufacturer’s Operating Manual (see designation on charger and a. rechargeable battery) fully includes the instructions for the rechargeable
battery charger and for the supplied rechargeable battery. RIDGID is unable
to guarantee that these instructions are complete.
1.2 Before placing into operation
It is essential to note the following:
• Check that the consignment is complete and check the
consignment for any transport damage
• Follow the safety instructions
• Follow the Operating Manual
1.3 Studying this Operating Manual
Study the manufacturer’s Operating Manual for the charger and the
rechargeable battery for information on use and charging of the rechargeable
battery. If you are still unclear in respect of any aspects after studying this
Operating Manual, please contact the manufacturer for your nearest servicing
agent (see warranty card for addresses).
We are unable to assume any liability for damage and loss or malfunctions
resulting from non-compliance with the Operating Manual.
1.4 Illustrations and technical modications
Illustrations may differ from the actual devices and are not binding on our
part. We reserve the right to make technical modications to the machines
without prior announcement in order to meet the demands of rapidly changing
customer needs.
1.5 Safekeeping
Please keep this Operating Manual in a safe place.
1.6 Further information
Manufacturer
Ridge Tool Company
Elyria, Ohio, USA
Applicable to RP 330-B/C Pressing Tools
2 Safety information
2.1 General Power Tool Safety Warnings
WARNING Read all safety warnings and all instructions. Failure
to follow the warnings and instructions may result in electric shock,
re and/or serious injury. Save all warnings and instructions for
future reference. The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless) power tool.
1) Work area safety
Keep work area clean and well lit.a. Cluttered or dark areas invite
accidents.
Do not operate power tools in explosive atmospheres, such as in theb. presence of ammable liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
Keep children and bystanders away while operating a power tool.c. Distractions can cause you to lose control.
Ridge Tool Company
2
Tools For The ProfessionalTM
RP 330-B, RP 330-C
5) Battery tool use and care
Recharge only with the charger specied by the manufacturer.a. A
charger that is suitable for one type of battery pack may create risk of re
when used with another battery pack.
Use power tools only when specically designated battery packs.b. Use
of any other battery packs may create a risk of injury and re.
When battery pack is not in use, keep it away from other metal objects,c. like paper clips, coins, keys, nails, screws or other small metal objects,
that can make a connection from one terminal to another. Shorting the
battery terminals together may cause burns or a re.
Under abusive conditions, liquid may be ejected from the battery;d. avoid contact. If contact accidentally occurs, ush with water. If liquid
contacts eyes, additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
6) Service
Have your power tool serviced by a qualied repair person using only a. identical replacement parts. This will ensure that the safety of the power
tool is maintained.
If it becomes necessary to have the power supply cord replaced,b. it must be replaced by the manufacturer or an ofcial service
organization so as to avoid safety risks.
2.2 Marked parts of these operating instructions
Read and always observe the safety instructions in these operating
instructions. The safety instructions are marked like this:
Failing to observe an instruction marked with this sign may lead to
serious injury or death.
Failing to observe an instruction marked with this sign may damage
the machine or cause damage to property.
Marks any additional information or special instructions.
Lists
When the instructions are simply listed they are marked by a • before the line:
e.g.:• 1st line
• 2nd line
Step-by-step instructions (where you have to do some-thing) are marked by
a ash
before the line:
X
1st step X
2nd step X
The sequence of the step numbers is binding.
3 Technical data
RP 330-C Pressing Tool
Rated power: ....................................................................670 W
Voltage: ..............................................................................230 V
Mains fuse: .......................................................................... 10 A
Insulation type
Machine monitoring: ....................................................electronic
Sound pressure level: ................................................71,5 dB(A)
Sound power level .....................................................82,5 dB(A)
Vibration level: ............................................................< 2.5 m/s2
Power transmission: .....................................................hydraulic
Thrust at piston: ..................................................................32kN
Weight, including cable: .................................................... 4.6 kg
(Guideline values, subject to modication)
RP 330-B Pressing Tool
Rated power: ....................................................................490 W
Voltage: ................................................................................18 V
Machine monitoring: ....................................................electronic
Sound pressure level: ................................................71,5 dB(A)
Sound power level .....................................................82,5 dB(A)
Vibration level: ............................................................< 2.5 m/s2
Power transmission: .....................................................hydraulic
Thrust at piston: ..................................................................32kN
Weight, including rechargeable battery: ............................ 4.4kg
Capacity of lithium-ion
Rechargeable battery: ..............................................18 V/2.2 Ah
(Guideline values, subject to modication)
4. Device description and basic mode of operation
4.1 Basic mode of operation
The Pressing Tool operates electro-hydraulically. The hydraulic pump is
driven by means of an electric motor. The hydraulic uid pressure acts on the
drive piston at one side, and the press rolls (5) are attached to the piston rod
of this piston. The press rolls produce the pressing action as the result of the
force being diverted via the cams of the press jaw (7).
4.2 Electronic monitoring and LED indicators
The Pressing Tool is monitored electronically in order to protect against
tampering and in order to ensure perfect pressing results. The status of any
malfunctions are indicated by light-emitting diodes (LEDs)(2).
The following are monitored:
• Retaining pin
• Pressing time
• Voltage/rechargeable battery capacity
• Servicing interval
• Operating temperature
Status indications after switching on the Pressing Tool
Connect the Pressing Tool to the mains
X
Slide the rechargeable battery into the Pressing Tool X
Press the „ON-OFF“ switch (1). X
The LED (2) indicator lights while the „ON-OFF“ switch is pressed in order to
check the function of the three LEDs.
„ON-OFF“ switch
The machine can be switched on and off at any time with the „ON-OFF“
switch (except during a crimp cycle).
If the machine is not used while it is in ON state, the electronic circuitry
switches the machine to OFF state after 10 minutes.
4.3 Status indication
LED Status Description
Green
Glows Tool ON
Blinks 230 V: Under voltage; 18 V: Battery too low.
Recharge Battery.
Red
Blinks Out of temperature range
Glows Jaws mountin pin not fully engaged.
Insert pin.
Yellow
Blinks Machine is locked - service after 32,000
cycles or after a malfunction.
Glows Service indicator after 30,000 cycles.
Note: Tool will lock after 32,000 cycles.

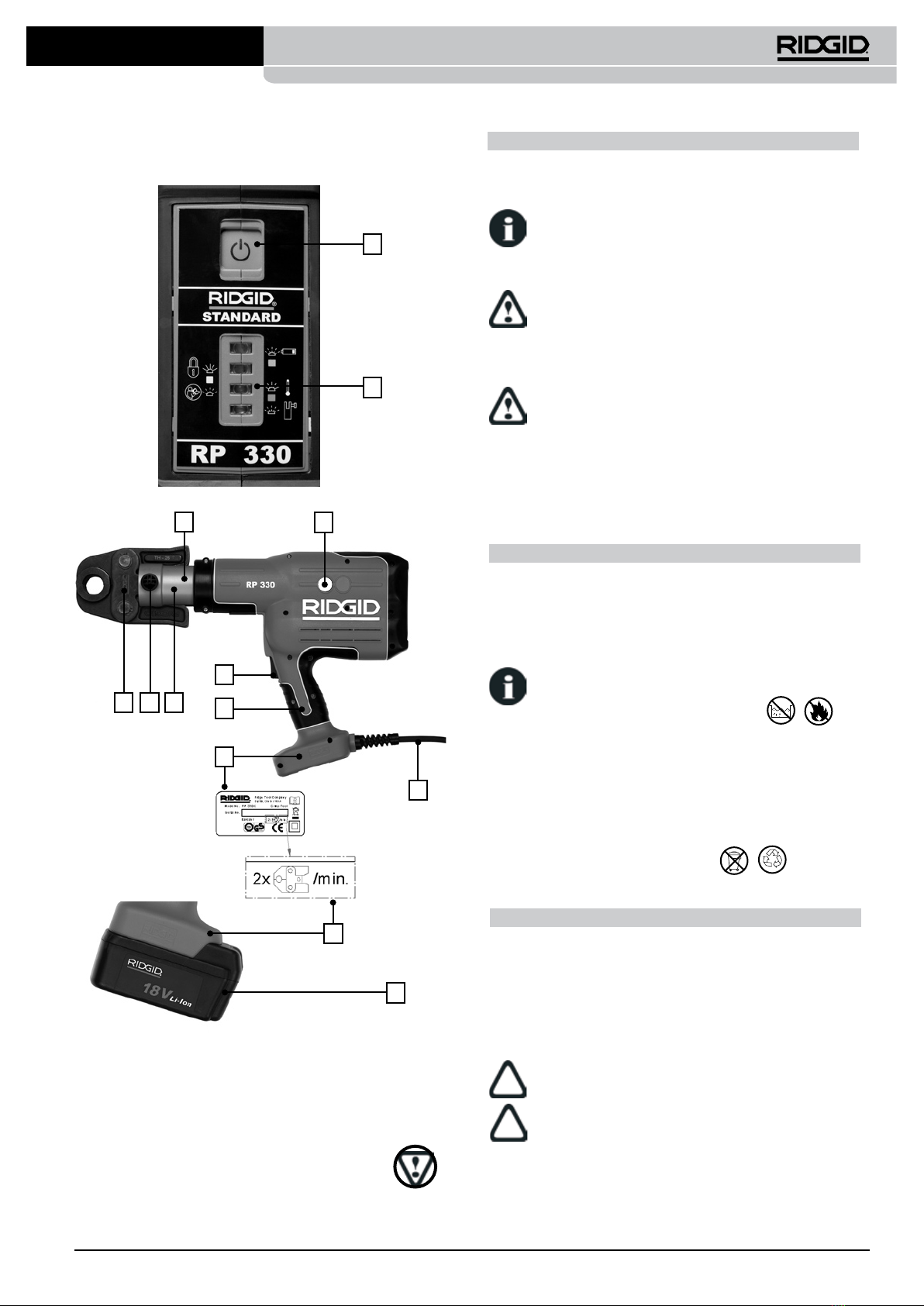

4.4 Mechanical construction of the Pressing Tool
See explanation on following page
5 Field of application
The Pressing Tool with RIDGID Standard Pressing Attachments or other
Standard Pressing Attachments available in the market is suitable for use
with all plumbing and heating systems up to size 54mm or even up to 108mm
if the system requires 32kN crimp force. The Pressing Tool with RIDGID
Standard VIEGA Attachtments is suitable for use with all VIEGA plumbing and
heating systems up to size 108mm.
Ridge Tool Company 3
Tools For The ProfessionalTM
RP 330-B, RP 330-C
6 Press jaws
6.1 Fitting the press jaws
Pull out the retaining pin (6) X
Slide the press jaw (7) into the slot in the device head X
Slide the retaining pin (6) in fully. X
If the retaining pin has not been slid in fully, the Pressing Tool
cannot be started (electronically monitored safety function).
LED indication: green LED lights and red LED blinks.
6.2 Cleaning the press jaws
Always remove the press jaw from the machine before cleaning work.
Clean the press jaws to remove dirt and metallic residue using
solvent. Then spray the entire jaw with a combined lubricant and
corrosion inhibitor.
6.3 Checking the press jaws
Ensure that the press jaw closes fully when pressing.
Each time after use, check the press geometry of the press
jaws for damage or signs of wear.
6.4 Inspection and maintenance of the press jaws
Always also return all press jaws, together with the Pressing Tool, to an
authorised servicing agent for inspection and maintenance each time the
Pressing Tool is to be inspected and serviced (see 10.4 Inspection and
maintenance of the Pressing Tool).
7 Battery
7.1 Battery technology
The Pressing Tool is powered by Li-ion battery technology.
7.2 Battery type
Only BMZ Li-ion batteries 18V (Ref. 8043 ) may be used.
7.3 Charging the battery
The battery may only be charged using a genuine re-charger Type
BC1/1.8 from BMZ. See the charger’s operating instructions.
7.4 Safety tips for Li-ion batteries
Please note the following safety tips for using Li-ion batteries:
1. Do not crush!
2. Do not heat up or incinerate!
3. Do not short circuit!
4. Do not immerse in liquids!
5. Do not charge when ambient temperature is below 5°C!
6. Only charge using a genuine recharger Type BC1/1.8 from BMZ!
7.5 Disposal of Li-ion batteries
Batteries must be disposed of in the same way as the Pressing Tool
(see Item 10.3)
8 Working
Do not start work until you have read and understood this Operating Manual!
8.1 Triggering the pressing operation
Connect the Pressing Tool to the mains
X
Slide the charged rechargeable battery into the Pressing Tool X
Press the „ON-OFF“ switch (1). X
Check the LED indicator (2): the green LED must light. X
Check that you have inserted the correct press jaw (7). X
8.2 Working
Do not start the Pressing Tool without the press jaw (7) tted.
Never press ttings for pipes using an unsuitable press jaw. The
pressing result would be unserviceable and the Pressing Tool and
the press jaw could be damaged
Check that the Pressing Tool with the press jaw has been tted correctly
X
and at right angles to the pipe axis onto the press tting.
Please follow the illustrated instructions provided with the press
tting in order to produce a correct press-t connection.
1. „ON-OFF“ switch
2. LED indicators, green, red and
amber
3. Trigger switch
4. Device head with press jaw
xture, can be turned through
270°
5. Press rolls
6. Retaining pin
7. Press jaw
8. Rating plate
9. Plastic shell
10. Mains cable/18 V rechargeable
battery g see separate
illustration
11. Emergency Reset
(yellow button)
Mechanical construction of the Pressing Tool
10
8
9
3
11
5
7 6 4
1
2
10
8
Max. 2 pressing operations Size
54 mm per minute
Li - Ion
Ridge Tool Company
4
Tools For The ProfessionalTM
RP 330-B, RP 330-C
Start the Pressing Tool by pressing the black trigger switch (3) until X
the device enters the automatic cycle. You can then release the trigger
switch (3) again, and the pressing operation is completed and terminated
automatically.
The pressing operation is performed automatically after the start
of pressing. After the pressing operation, the piston is retracted
automatically to starting position.
Wait until the work piston has been fully retracted. You can then open the
X
press jaw (7) and detach it from the tting.
If a power failure occurs suddenly during the pressing operation,
press Emergency Release Stop to retract the rolls.
If the Pressing Tool cannot be started despite pressing the trigger
switch, check
whether the electronic system has been activated by pressing the
X
„ON-OFF“ switch (1) (at least the green LED must light).
the LED indicators in general. Please refer to Chapter 4.4. for what to X
do if the red and/or amber LED(s) light(s) or blink(s)
whether the rotor of the electric motor is still turning from a previous X
pressing operation.
whether the mains cable is connected to the power supply X
whether the rechargeable battery is fully charged X
whether the rechargeable battery has been tted correctly. X
If the Pressing Tool can still not be started, please return it to your nearest
authorised servicing agent for inspection and maintenance.
8.3 Interrupting the automatic pressing operation
Piston feed movement is stopped for as long as you release the
switch (3) after starting. The rolls can be retracted again with
Emergency Release Stop.
The pressing operation cannot be interrupted during automatic
pressing (deformation of the tting).
9 Storage and disposal
9.1 Sensitivity
The Pressing Tool /charger must be protected against hard knocks, wet
conditions, damp conditions, dirt, dust, extremely low temperatures,
extremely high temperatures, chemical solutions and gases.
The Pressing Tool features extensive EMC protection. Should
electromagnetic interference switch off the Pressing Tool
nevertheless, please disconnect the machine from the mains briey
or briey remove the rechargeable battery from the xture. This will generally
remedy the fault. Otherwise, please eliminate the cause of the interference.
9.2 Intermediate storage
Disconnect the Pressing Tool from the mains or remove the rechargeable
battery if you do not intend to use the Pressing Tool.
The rechargeable battery achieves its full theoretical capacity after
a long period of storage only after fully recharging the battery 1–5
times.
If the Pressing Tool is not used directly after delivery, please store it in the
original packaging at a dry location.
Keep Pressing Tool out of reach of unauthorised persons at dry,
lockable locations!
Pressing Tools that are not used for long periods (6 months or
more) must be cleaned and stored in a dry condition. Also check
the Pressing Tool for operability by conducting the checks in
accordance with Point 10.2 before using the Pressing Tool again.
9.3 Disposal
Please send the Pressing Tools to your nearest servicing agent
(see www.ridgid.eu for addresses) or dispose of it through a recycling
company for environment-friendly disposal. Pressing Tools may not be
disposed of as scrap metal or domestic waste.
10 Cleaning, checks, repairs and inspections
Always disconnect the machine from the mains or remove the
rechargeable battery from the Pressing Tool before carrying out
cleaning work!
10.1 Regular cleaning after use
• Clean the press rolls (5) in dry condition and grease them a little.
• Clean the press jaws to remove dirt and metallic residue using a solvent.
Then spray the entire jaw with a combined lubricant and corrosion inhibitor.
Never use liquids (water or chemicals) or damp cloths to clean the
Pressing Tool. The housing outside surface may be cleaned with a
damp cloth (plastic parts).
10.2 Regular checks
Ensure that the press jaw closes fully when pressing. Each time
after using the Pressing Tool, check the press geometry of the press
jaws for damage or visible wear.
Please contact an authorised servicing agent (see www.ridgid.eu for
addresses) if malfunctions occur.
10.3 Repairs
Never perform repair work yourself. Please always send the
Pressing Tool to an authorised servicing agent (see www.ridgid.eu
for addresses) for servicing or repair.
Do not tamper with the electrical and electronic systems. If
problems occur, please contact an authorised servicing agent (see
www.ridgid.eu for addresses).
10.4 Inspection and maintenance of the Pressing Tool (recommended)
Perfect press-t joints require a fully operable and periodically serviced
Pressing Tool (recommended after 4 years or automatically at 32,000 cycles).
The Pressing Tool should thus be sent to an authorised servicing agent for
inspection and maintenance if the Service indicator lights. Periodic inspection
together with the press jaws (Point 6.4) considerably prolongs the service life
of the Pressing Tool.
The Service indicator (green LED and amber LED blinking) is intended to
draw your attention to the fact that the Pressing Tool requires servicing after
30,000 pressing operations. The Pressing Tool is locked by the electronic
monitoring system (yellow LED lights) after 32,000 pressing operations. It
must then be sent to an authorised servicing agent for servicing (see www.
ridgid.eu for addresses).
If there is a machine fault, the Pressing Tool is locked immediately by the
electronic monitoring system and it must then be submitted to a servicing
agent for inspection (always read Chapter 4.4).
11 After-sales servicing
Please check www.ridgid.eu or the warranty card for the addresses of
authorised servicing agents.
12 Manufacturer
Ridge Tool Company
Elyria, Ohio
USA www.ridgid.eu
Ridge Tool Company 5
Tools For The ProfessionalTM
RP 330-B, RP 330-C
2) Elektrische Sicherheit
Die Stecker des Elektrowerkzeugs müssen zur verwendeten Steckdosea. passen. Nehmen Sie niemals Veränderungen am Stecker vor. Verwenden Sie
keine Adapterstecker in Kombination mit schutzgeerdeten Geräten. Unveränderte
Stecker und passende Steckdosen verringern die Gefahr eines Stromschlags.
Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie Rohren, b. Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte
Stromschlaggefahr, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen und Nässe fern.c. Das Eindringen
von Wasser in ein Elektrowerkzeug erhöht die Stromschlaggefahr.
Das Netzkabel darf nicht für anderweitige Zwecke missbraucht werden.d. Verwenden Sie es niemals zum Tragen oder Ziehen des Werkzeugs oder
zum Herausziehen des Steckers. Halten Sie das Kabel von Hitze, Öl,
scharfen Kanten und beweglichen Geräteteilen fern. Beschädigte oder
verwickelte Kabel erhöhen die Stromschlaggefahr.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Siee. nur Verlängerungskabel, die für die Verwendung im Freien zugelassen
sind. Die Verwendung eines geeigneten Verlängerungskabels für den Gebrauch
im Freien verringert die Gefahr eines Stromschlags.
Wenn Sie ein Elektrowerkzeug in feuchter Umgebung einsetzen müssen,f. verwenden Sie eine Stromversorgung mit Fehlerstrom-Schutzschalter. Die
Verwendung eines FI-Schutzschalters verringert die Gefahr eines Stromschlags.
3) Sicherheit von Personen
Seien Sie beim Betrieb eines Elektrowerkzeugs immer aufmerksam unda. verantwortungsbewusst. Verwenden Sie ein Elektrowerkzeug nicht unter
Einuss von Drogen, Alkohol oder Medikamenten. Durch einen kurzen
Moment der Unaufmerksamkeit können Sie sich selbst oder anderen erhebliche
Verletzungen zufügen.
Tragen Sie immer persönliche Schutzkleidung und einen Augenschutz.b. Das
Tragen einer Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen und ist
daher unbedingt erforderlich.
Verhindern Sie, dass Elektrowerkzeuge unbeabsichtigt eingeschaltetc. werden. Vergewissern Sie sich immer, dass sich der Schalter in der Aus-
Stellung bendet, bevor Sie ein Elektrowerkzeug anheben, tragen oder an
die Stromquelle bzw. einen Akku anschließen. Wenn Sie beim Tragen des
Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie sämtliche Einstellwerkzeuge oder Schraubenschlüssel,d. bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Geräteteil bendet, kann zu Verletzungen führen.
Lehnen Sie sich nicht zu weit in eine Richtung. Sorgen Sie stets für eine. sicheres Gleichgewicht und einen festen Stand. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
Tragen Sie praktische Arbeitskleidung. Tragen Sie keine weitenf. Kleidungsstücke oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe
von beweglichen Teilen fern. Lockere Kleidung, Schmuck oder lange Haare
können von bewegten Teilen erfasst werden.
Wenn Staubabsaug- und Staubauffangeinrichtungen montiertg. werden können, vergewissern Sie sich, dass diese angeschlossen
sind und vorschriftsmäßig verwendet werden. Durch Verwendung von
Staubauffangeinrichtungen können die durch Staub entstehenden Gefahren
erheblich reduziert werden.
4) Sachgemäßer Umgang mit Elektrowerkzeugen
Wenden Sie bei Verwendung des Elektrowerkzeugs keine Gewalt an.a. Verwenden Sie immer ein für den Einsatzbereich geeignetes Elektrowerkzeug.
Dadurch können Sie Ihre Arbeit effektiver und sicherer ausführen.
Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht über einenb. Schalter ein- und ausgeschaltet werden kann. Ein Elektrowerkzeug, das sich
nicht über einen Schalter ein- und ausschalten lässt, stellt eine Gefahrenquelle
dar und muss repariert werden.
ZiehenSiedenSteckerausderSteckdosebzw.nehmenSiedenAkkuausdemc. Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät einlagern. Durch solche Vorsichtsmaßnahmen wird
der unbeabsichtigte Start des Elektrowerkzeugs verhindert.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweited. von Kindern auf, und lassen Sie Personen, die mit dem Elektrowerkzeug
nicht vertraut sind oder diese Anweisungen nicht gelesen haben, das
Elektrowerkzeug nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn Sie
von unerfahrenen Personen benutzt werden.
Elektrowerkzeuge müssen regelmäßig gewartet werden. Überprüfen Sie,e. dass sich alle beweglichen und festen Teile in der richtigen Position
benden, dass keine Teile gebrochen sind oder sonstige Fehler vorliegen,
um den reibungslosen Betrieb des Elektrowerkzeuges sicherzustellen.
DE
RP 330-B, RP 330-C
Betriebsanleitung
1 Allgemeines
1.1 Inhalt dieser Betriebsanleitung
In dieser Betriebsanleitung werden folgende Komponenten beschrieben:
• Presswerkzeug RP 330-B/C
• Pressbacken
• Akku, geeignet für RP 330-B
Die Gebrauchsanweisung des Herstellers (siehe Bezeichnung auf Ladegerät und
Akku) enthält die Anleitung für das Akkuladegerät und den mitgelieferten Akku.
RIDGID übernimmt keine Gewähr für die Vollständigkeit und Richtigkeit dieser
Anleitung.
1.2 Vor Inbetriebnahme
Folgende Punkte müssen beachtet werden:
• Prüfen Sie, ob die Transportverpackung intakt und frei von
Transportschäden ist.
• Beachten Sie die Sicherheitshinweise
• Beachten Sie die Betriebsanleitung
1.3 Lesen dieser Betriebsanleitung
Überprüfen Sie die Betriebsanleitung des Herstellers für das Ladegerät und den
Akku auf Hinweise zur Verwendung und zum Laden des Akkus. Wenn Sie sich
nach sorgfältiger Durchsicht dieser Betriebsanleitung hinsichtlich irgendeines
Aspekts nicht sicher sind, wenden Sie sich bitte an den Händler, um einen
Servicebetrieb in Ihrer Nähe zu nden (Adressen siehe Garantieschein).
Wir können keine Haftung für Schäden und Verluste oder Funktionsstörungen
übernehmen, die sich aus Nichtbeachtung der Betriebsanleitung ergeben.
1.4 Abbildungen und technische Änderungen
Abbildungen können von den eigentlichen Geräten abweichen und sind
unsererseits nicht bindend. Wir behalten uns das Recht vor, technische
Änderungen an den Geräten ohne Vorankündigung vorzunehmen, um die
Anforderungen sich schnell ändernder Kundenbedürfnisse zu erfüllen.
1.5 Sichere Aufbewahrung
Bitte bewahren Sie diese Betriebsanleitung an einem sicheren Ort auf.
1.6 Weitere Informationen
Hersteller
Ridge Tool Company
Elyria, Ohio, USA
Gilt für Presswerkzeuge RP 330-B/C
2 Sicherheitshinweise
2.1 Allgemeine Sicherheits- und Warnhinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und
Anweisungen in dieser Betriebsanleitung. Die Nichtbeachtung der
nachstehend aufgeführten Warnhinweise und Anweisungen kann zu
Stromschlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle
Warnhinweise und Anweisungen sorgfältig auf. Der im folgenden Text
verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und akkubetriebene Elektrowerkzeuge (ohne
Netzkabel).
1) Sicherheit im Arbeitsbereich
Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für eine gutea. Beleuchtung. Unaufgeräumte und unzureichend beleuchtete Arbeitsbereiche
erhöhen das Unfallrisiko.
Betreiben Sie Elektrowerkzeuge nicht in Umgebungen mit erhöhterb. Explosionsgefahr, in denen sich leicht entammbare Flüssigkeiten, Gase
oder Staub benden. Elektrowerkzeuge erzeugen im Betrieb Funken, durch die
sich Staub oder Brandgase leicht entzünden können.
Sorgen Sie beim Betrieb von Elektrowerkzeugen dafür, dass sich keinec. Kinder oder sonstigen Unbeteiligten in der Nähe benden. Bei Ablenkungen
kann die Kontrolle über das Werkzeug verloren gehen.
Ridge Tool Company
6
Tools For The ProfessionalTM
RP 330-B, RP 330-C
Bei Beschädigungen muss das Elektrowerkzeug vor einer erneuten
Verwendung zunächst repariert werden. Viele Unfälle werden durch schlecht
gewartete Elektrowerkzeuge verursacht.
Halten Sie Schneidwerkzeuge scharf und sauber.f. Sorgfältig gepegte
Schneidwerkzeuge mit scharfen Schneidkanten verklemmen seltener und sind
leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. gemäßg. diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen
und der auszuführenden Tätigkeit. Wenn Elektrowerkzeuge nicht vorschrifts-
mäßig verwendet werden, kann dies zu gefährlichen Situationen führen.
5) Sachgemäßer Umgang mit batteriebetriebenen Werkzeugen
Nur mit dem vom Hersteller angegebenen Ladegerät laden.a. Ein Ladegerät,
das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen
Akkutyp zu Brandgefahr führen.
Verwenden Sie Elektrowerkzeuge nur mit explizit dafür vorgesehenenb. Akkus. Der Einsatz mit anderen Akkus kann zu Verletzungs- und Brandgefahr
führen.
Wenn der Akku nicht verwendet wird, halten Sie ihn fern von anderenc. metallischen Objekten wie Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben und anderen kleinen Metallgegenständen, die die Anschlüsse
kurzschließen könnten. Das Kurzschließen von Akkuanschlüssen kann zu
Verbrennungen oder Bränden führen.
Bei falscher Anwendung kann aus dem Akku Flüssigkeit austreten.d. Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser abspülen. Bei
Kontakt mit Augen kontaktieren Sie zusätzlich einen Arzt. Die aus dem Akku
austretende Flüssigkeit kann Reizungen oder Verätzungen verursachen.
6) Wartung
Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fachpersonal und a. nur mit Original-Ersatzteilen reparieren. Dadurch bleibt die Sicherheit des
Elektrowerkzeugs gewährleistet.
Falls das Anschlusskabel ersetzt werden muss, muss diese Arbeitb. vom Hersteller oder einem autorisierten Reparaturbetrieb durchgeführt
werden, um Sicherheitsrisiken zu vermeiden.
2.2 Besonders gekennzeichnete Bereiche dieser Betriebsanleitung
Lesen und beachten Sie immer die Sicherheitshinweise in dieser
Betriebsanleitung. Sicherheitshinweise sind wie folgt gekennzeichnet:
Nichtbeachtung einer mit diesem Piktogramm gekennzeichneten
Anweisung kann zu schweren Verletzungen oder zum Tod führen.
Nichtbeachtung einer mit diesem Piktogramm gekennzeichneten
Anweisung kann das Gerät beschädigen oder zu Sachschäden führen.
Kennzeichnet zusätzliche Hinweise oder besondere Anweisungen.
Aufzählungen
Bei einer einfachen Auistung der Anweisungen sind diese mit einem • am Anfang
der Zeile markiert: z. B.:
• 1. Zeile
• 2. Zeile
Schritt-für-Schritt-Anweisungen (wenn bestimmte Schritte durchgeführt werden
müssen) werden durch einen Pfeil
am Anfang der Zeile markiert: X
1. Schritt X
2. Schritt X
Die Reihenfolge der einzelnen Schritte ist unbedingt einzuhalten.
3 Technische Daten
Presswerkzeug RP 330-C
Nennleistung: ......................................................................... 670 W
Spannung: ................................................................................230 V
Netzsicherung: ...........................................................................10 A
Isolierklasse
Maschinenüberwachung: ...............................................elektronisch
Schalldruckpegel: .............................................................71,5 dB(A)
Schallleistungspegel .......................................................82,5 dB(A)
Vibrationspegel:.................................................................< 2,5 m/s2
Kraftübertragung: ............................................................hydraulisch
Druckkraft am Kolben: ..............................................................32 kN
Gewicht inkl. Kabel: ................................................................. 4,6 kg
(Richtwerte, Änderungen vorbehalten)
Presswerkzeug RP 330-B
Nennleistung: ..........................................................................490 W
Spannung: ..................................................................................18 V
Maschinenüberwachung: ...............................................elektronisch
Schalldruckpegel: .............................................................71,5 dB(A)
Schallleistungspegel .......................................................82,5 dB(A)
Vibrationspegel:.................................................................< 2,5 m/s2
Kraftübertragung: ............................................................hydraulisch
Druckkraft am Kolben: ..............................................................32 kN
Gewicht inkl. Akku: .................................................................. 4,4 kg
Kapazität von Li-Ionen-
Akku: .............................................................................. 18 V/2,2 Ah
(Richtwerte, Änderungen vorbehalten)
4. Gerätebeschreibung und grundsätzliches Funktionsprinzip
4.1 Grundsätzliches Funktionsprinzip
Das Presswerkzeug arbeitet elektrohydraulisch. Die Hydraulikpumpe wird
über einen Elektromotor angetrieben. Der Hydrauliköldruck wirkt auf den
Antriebskolben auf einer Seite, und die Presswalzen (5) sind an der Kolbenstange
dieses Kolbens befestigt. Die Presswalzen erzeugen die Verpressfunktion durch
Umlenkung der Kraft über die Nocken der Pressbacke (7).
4.2 Elektronische Überwachung und LED-Anzeigen
Das Presswerkzeug wird elektronisch überwacht, um gegen unbefugte Eingriffe zu
schützen und perfekte Verpressergebnisse sicherzustellen. Der Status eventueller
Funktionsstörungen wird durch Leuchtdioden (LEDs) (2) angezeigt.
Folgendes wird überwacht:
• Sicherungsstift
• Verpresszeit
• Spannung/Akkukapazität
• Wartungsintervall
• Betriebstemperatur
Statusanzeigen nach Einschalten des Presswerkzeugs
Schließen Sie das Presswerkzeug an das Netz an. X
Schieben Sie den Akku in das Presswerkzeug. X
Drücken Sie den „EIN/AUS“-Schalter (1). X
Die LED (2) leuchtet auf, während der „EIN/AUS“-Schalter betätigt wird, um die
Funktion der drei LEDs zu kontrollieren.
„EIN/AUS“-Schalter
Das Gerät kann jederzeit mit dem „EIN/AUS“-Schalter ein- und ausgeschaltet
werden (außer während des Verpressvorgangs).
Wird das Gerät in eingeschaltetem Zustand nicht benutzt, schaltet die Elektronik
das Gerät nach 10 Minuten aus.
4.3 Statusanzeige
LED Status Beschreibung
Grün
Leuchtet Gerät EIN
Blinkt 230 V: Unterspannung; 18 V: Akku zu
schwach. Akku auaden.
Rot
Blinkt Außerhalb des Temperaturbereichs
Leuchtet Backenhaltebolzen nicht vollständig
eingesetzt. Bolzen einsetzen.
Gelb
Blinkt Maschine gesperrt. Wartung nach 32.000
Pressvorgängen oder Funktionsstörung.
Leuchtet Wartungsanzeige nach 30.000
Pressvorgängen. Hinweis: Werkzeug wird
nach 32.000 Pressvorgängen gesperrt.
4.4 Mechanischer Aufbau des Presswerkzeugs
Siehe Erklärung auf der Folgeseite
5 Einsatzbereich
Das Presswerkzeug mit RIDGID Standardpressvorsätzen oder anderen
handelsüblichen Standardpressvorsätzen ist für die Verwendung mit allen
Sanitärinstallations- und Heizungssystemen bis zu einer Größe von 54 mm oder
sogar bis zu 108 mm geeignet, wenn das System eine Verpresskraft von 32 kN
benötigt. Das Presswerkzeug mit RIDGID Standard-VIEGA-Pressvorsätzen ist für
die Verwendung mit allen VIEGA-Sanitärinstallations- und Heizungssystemen bis
zu einer Größe von 108 mm geeignet.
Ridge Tool Company 7
Tools For The ProfessionalTM
RP 330-B, RP 330-C
6 Pressbacken
6.1 Pressbacken einsetzen
Den Sicherungsstift (6) herausziehen. X
Die Pressbacke (7) in die Aufnahme im Presskopf schieben. X
Den Sicherungsstift (6) ganz einschieben. X
Wenn der Sicherungsstift nicht ganz eingeschoben worden ist, kann
das Presswerkzeug nicht gestartet werden (elektronisch überwachte
Schutzfunktion). LED-Anzeige: grüne LED leuchtet und rote LED blinkt.
6.2 Pressbacken reinigen
Vor Reinigungsarbeiten sind die Pressbacken immer vom Gerät zu
entfernen.
Reinigen Sie die Pressbacken, um Schmutz und Metallreste zu
entfernen, mit einem Lösungsmittel. Sprühen Sie dann ein kombiniertes
Schmier- und Rostschutzmittel auf die gesamte Backe.
6.3 Pressbacken überprüfen
Stellen Sie sicher, dass sich die Pressbacke beim Verpressen
ganz schließt. Überprüfen Sie nach jeder Benutzung die
Pressgeometrie der Pressbacken auf Beschädigung oder
Anzeichen von Verschleiß.
6.4 Inspektion und Wartung der Pressbacken
Zusammen mit dem Presswerkzeug müssen auch alle Pressbacken zwecks
Inspektion und Wartung an einen autorisierten Reparaturbetrieb eingeschickt
werden (siehe 10.4 Inspektion und Wartung des Presswerkzeugs).
7 Akku
7.1 Akkutechnologie
Das Presswerkzeug wird mit Li-Ionen-Akkutechnologie betrieben.
7.2 Akkutyp
Es dürfen ausschließlich BMZ Li-Ionen-Akkus 18 V (Ref-Nr. 8043 ) verwendet
werden.
7.3 Auaden des Akkus
Der Akku darf nur mit einem Originalladegerät BC1/1.8 von BMZ
aufgeladen werden. Siehe Betriebsanleitung des Ladegeräts.
7.4 Sicherheitshinweise für Li-Ionen-Akkus
Bitte beachten Sie die folgenden Sicherheitshinweise bei der Verwendung von
Li-Ionen-Akkus:
1. Nicht zerdrücken!
2. Nicht erwärmen oder verbrennen!
3. Nicht kurzschließen!
4. Nicht in Flüssigkeiten eintauchen!
5. Nicht laden bei Umgebungstemperaturen unter 5 °C!
6. Nur mit einem Originalladegerät BC1/1.8 von BMZ auaden!
7.5 Entsorgung von Li-Ionen-Akkus
Li - Ion
Akkus müssen auf die gleiche Weise wie das Presswerkzeug entsorgt werden
(siehe Punkt 10.3).
8 Aufnahme der Arbeit
Beginnen Sie erst mit der Arbeit, wenn Sie diese Betriebsanleitung gelesen und
verstanden haben!
8.1 Verpressung durchführen
Schließen Sie das Presswerkzeug an das Netz an. X
Schieben Sie den geladenen Akku in das Presswerkzeug. X
Drücken Sie den „EIN/AUS“-Schalter (1). X
Prüfen Sie die LED-Anzeige (2): die grüne LED muss leuchten. X
Prüfen Sie, ob die korrekten Pressbacken (7) für das zu verpressende X
Fitting eingesetzt wurden.
8.2 Aufnahme der Arbeit
Starten Sie das Presswerkzeug nicht ohne eingesetzte Pressbacken
(7).
Verpressen Sie Fittings für Rohre niemals mit einer nicht dafür
geeigneten Pressbacke. Dies kann zu fehlerhaften Pressverbindungen
und Schäden an Presswerkzeug und Pressbacke führen.
Vergewissern Sie sich, dass das Presswerkzeug mit der Pressbacke richtig X
und im rechten Winkel zur Rohrachse auf das Presstting gesetzt worden ist.
Folgen Sie den bebilderten Anweisungen, die mit dem Presstting
mitgeliefert wurden, um eine richtige Pressverbindung herzustellen.
1. „EIN/AUS“-Schalter
2. LED-Anzeigen, grün, rot und
gelb
3. Auslöser
4. Pressbackenkopf, um 270°
schwenkbar
5. Presswalzen
6. Sicherungsstift
7. Pressbacke
8. Typenschild
9. Kunststoffgehäuse
10. Netzkabel/18-V-Akku g siehe
gesonderte Abbildung
11. Notfallwiederherstellung
(Gelber Knopf)
Mechanischer Aufbau des Presswerkzeugs
10
8
9
3
11
5
7 6 4
1
2
10
8
Max. 2 Pressvorgänge pro
Minute, max. Größe 54 mm
Ridge Tool Company
8
Tools For The ProfessionalTM
RP 330-B, RP 330-C
Starten Sie das Presswerkzeug, indem Sie den schwarzen Auslöser (3) X
drücken, bis das Gerät den automatischen Pressvorgang einleitet. Sie kön-
nen dann den Auslöser (3) wieder loslassen, der Pressvorgang wird jeweils
automatisch ausgelöst und beendet.
Der Pressvorgang wird nach Beginn der Verpressung automatisch
durchgeführt. Nach dem Pressvorgang kehrt der Kolben automatisch in
die Ausgangsstellung zurück.
Warten Sie, bis der Arbeitskolben vollständig eingezogen ist. Sie können dann X
die Pressbacke (7) öffnen und vom Fitting lösen.
Sollte während des Verpressvorgangs die Stromversorgung
unterbrochen werden, drücken Sie den Not-Ausschalter, um die Walzen
zurückzuziehen.
Kann das Presswerkzeug durch Drücken des Auslösers nicht gestartet
werden, überprüfen Sie
ob die Elektronik durch Drücken des „EIN/AUS“-Schalters (1) eingeschal- X
tet worden ist (mindestens die grüne LED muss aueuchten).
die LED-Anzeigen generell. Abschnitt 4.4 erklärt die Vorgehensweise, falls X
die rote und/oder gelbe LED leuchtet oder blinkt.
ob sich der Läufer des Elektromotors noch immer durch einen vorherigen X
Pressvorgang dreht.
ob das Netzkabel an die Stromversorgung angeschlossen ist. X
ob der Akku vollständig geladen ist. X
ob der Akku richtig eingesetzt wurde. X
Falls das Presswerkzeug noch immer nicht gestartet werden kann, muss es zur
Inspektion und Wartung an einen autorisierten Reparaturbetrieb in Ihrer Nähe
geschickt werden.
8.3 Automatischen Pressvorgang unterbrechen
Die Kolbenvorschubbewegung kann gestoppt werden, so lange Sie den
Schalter (3) nach dem Starten loslassen. Die Walzen können mit dem
Not-Ausschalter wieder zurückgezogen werden.
Der Pressvorgang kann während der automatischen Verpressung nicht
unterbrochen werden (Verformung des Fittings).
9 Lagerung und Entsorgung
9.1 Schutz des Geräts
Das Presswerkzeug/Ladegerät muss gegen starke Stöße, Nässe, Feuchtigkeit,
Schmutz, Staub, extrem niedrige bzw. hohe Temperaturen, chemische Lösungen
und Gase geschützt werden.
Das Presswerkzeug verfügt über einen umfangreichen EMV-Schutz.
Sollte das Presswerkzeug dennoch durch elektromagnetische
Störungen abgeschaltet werden, trennen Sie das Gerät kurz vom Netz
oder nehmen Sie kurz den Akku aus dem Gerät. Dies behebt die
Störung in der Regel. Versuchen Sie andernfalls bitte, die Ursache der Störung zu
beseitigen.
9.2 Zwischenlagerung
Trennen Sie das Presswerkzeug vom Netz oder nehmen Sie den Akku heraus,
wenn Sie nicht beabsichtigen, das Presswerkzeug zu benutzen.
Der Akku erreicht seine volle theoretische Kapazität nach einer langen
Lagerzeit erst, nachdem er 1 bis 5 Mal aufgeladen worden ist.
Wenn das Presswerkzeug nicht direkt nach der Lieferung benutzt werden soll,
bewahren Sie es bitte in der Originalverpackung an einem trockenen Ort auf.
Bewahren Sie das Presswerkzeug vor Unbefugten geschützt an einem
trockenen, verschließbaren Ort auf!
Bevor Sie das Presswerkzeug für längere Zeit (6 Monate oder mehr)
einlagern, muss es gereinigt und im trockenen Zustand gelagert
werden. Überprüfen Sie das Presswerkzeug ebenfalls auf
Funktionsfähigkeit, indem Sie die Kontrollen unter 10.2 durchführen,
bevor Sie es erneut verwenden.
9.3 Entsorgung
Senden Sie das Presswerkzeug bitte an den Servicebetrieb in Ihrer Nähe
(Adressen siehe www.ridgid.eu) zurück oder entsorgen Sie es durch einen
Recyclingbetrieb für umweltgerechte Entsorgung. Presswerkzeuge dürfen nicht
als Schrott oder Hausmüll entsorgt werden.
10 Reinigung, Kontrollen, Reparaturen und Inspektionen
Trennen Sie das Gerät immer vom Netz oder nehmen Sie den Akku aus
dem Presswerkzeug, bevor Sie Reinigungsarbeiten durchführen!
10.1 Regelmäßige Reinigung nach dem Gebrauch
• Reinigen Sie die Presswalzen (5) im trockenen Zustand und schmieren Sie
sie mit etwas Fett.
• Reinigen Sie die Pressbacken, um Schmutz und Metallreste zu entfernen,
mit einem Lösungsmittel. Sprühen Sie dann ein kombiniertes Schmier- und
Rostschutzmittel auf die gesamte Backe.
Verwenden Sie niemals Flüssigkeiten (Wasser oder Chemikalien) oder
feuchte Tücher zur Reinigung des Presswerkzeugs. Die Außenseite des
Gehäuses kann mit einem feuchten Tuch gereinigt werden
(Kunststoffteile).
10.2 Regelmäßige Kontrollen
Stellen Sie sicher, dass sich die Pressbacke beim Verpressen ganz
schließt. Überprüfen Sie nach jeder Benutzung die Pressgeometrie der
Pressbacken auf Beschädigung oder Anzeichen von Verschleiß.
Wenden Sie sich bei einer Fehlfunktion bitte an einen autorisierten
Servicebetrieb (Adressen siehe www.ridgid.eu).
10.3 Reparaturen
Führen Sie Reparaturarbeiten niemals selbst durch. Schicken Sie das
Presswerkzeug immer zwecks Wartung oder Reparatur an einen
autorisierten Reparaturbetrieb (Adressen siehe www.ridgid.eu).
Nehmen Sie keine unbefugten Eingriffe an den elektrischen oder
elektronischen Systemen vor. Falls Probleme auftreten, wenden
Sie sich bitte an einen autorisierten Servicebetrieb
(Adressen siehe www.ridgid.eu).
10.4 Inspektion und Wartung des Presswerkzeugs (empfohlen)
Für perfekte Pressverbindungen ist ein voll funktionsfähiges und regelmäßig
gewartetes Presswerkzeug erforderlich (die Wartung wird alle 4 Jahre empfohlen
oder erfolgt automatisch nach 32.000 Pressvorgängen). Das Presswerkzeug
sollte daher zwecks Inspektion und Wartung an einen autorisierten Servicebetrieb
geschickt werden, wenn die Serviceanzeige aueuchtet. Regelmäßige Inspektion
zusammen mit den Pressbacken (Punkt 6.4) verlängert die Lebensdauer des
Presswerkzeugs erheblich.
Die Serviceanzeige (grüne und gelbe LED blinken) zeigt Ihnen an, dass das
Presswerkzeug nach 30.000 Pressvorgängen gewartet werden muss. Das
Presswerkzeug wird nach 32.000 Pressvorgängen durch das elektronische
Überwachungssystem gesperrt (gelbe LED leuchtet auf). Es muss dann zur
Wartung an einen autorisierten Servicebetrieb geschickt werden (Adressen siehe
www.ridgid.eu).
Wenn ein Gerätefehler auftritt, wird das Presswerkzeug unverzüglich vom
elektronischen Überwachungssystem gesperrt und muss zwecks Inspektion an
einen Servicebetrieb geschickt werden (lesen Sie immer Abschnitt 4.4).
11 Kundendienst
Die Adressen autorisierter Servicebetriebe nden Sie unter www.ridgid.eu oder auf
der Garantiekarte.
12 Hersteller
Ridge Tool Company
Elyria, Ohio
USA www.ridgid.eu
Ridge Tool Company 9
Tools For The ProfessionalTM
RP 330-B, RP 330-C
ches non modiées et de prises de courant correspondantes réduit les risques
de choc électrique.
Évitez tout contact avec des surfaces reliées à la terre ou à la masse, tellesb. que tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de choc
électrique augmentent lorsque votre corps est en contact avec une masse.
N’exposez pas les appareils électriques à la pluie ou aux intempéries.c. Toute
pénétration d’eau à l’intérieur d’un appareil électrique augmente les risques de
choc électrique.
Ne maltraitez pas le cordon d’alimentation de l’appareil. N’utilisez jamaisd. le cordon pour transporter, tirer ou débrancher l’outil électrique. Gardez le
cordon à l’abri de la chaleur, de l’huile, de bords tranchants et de pièces
mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de
choc électrique.
Lorsque vous maniez un outil électrique en extérieur, utilisez un cordone. prolongateur approprié à cet usage. L’utilisation d’un cordon adapté à un
usage extérieur réduit les risques de choc électrique.
Si l’usage d’un outil électrique en milieu humide est inévitable, utilisez unef. alimentation protégée par un dispositif différentiel. L’utilisation d’un dispositif
différentiel réduit les risques de choc électrique.
3) Sécurité des personnes
Soyez attentif, concentrez-vous sur ce que vous faites et faites preuvea. de bon sens lorsque vous utilisez un appareil électrique. N’utilisez pas
ce type d’outil électrique lorsque vous êtes fatigué ou si vous êtes sous
l’effet de médicaments, de l’alcool ou de produits pharmaceutiques. Un
instant d’inattention peut entraîner de graves blessures lorsqu’on utilise un
appareil électrique.
Utilisez des équipements de protection individuelle. Portezb. systématiquement des lunettes de protection. Le port d’équipements de
protection individuelle, tels qu’un masque antipoussières, des chaussures de
sécurité à semelles antidérapantes, un casque renforcé et/ou des protections
auditives, permet de réduire les risques de blessures corporelles.
Évitez tout démarrage intempestif. Assurez-vous que le commutateur estc. en position d’arrêt avant de brancher l’outil à une source d’alimentation sur
secteur et/ou sur batterie, avant de le saisir ou avant de le transporter. Le
transport d’outils électriques en posant le doigt sur l’interrupteur ou la mise sous
tension d’outils électriques dont l’interrupteur est déjà en position de marche est
propice aux accidents.
Écartez toute clé de réglage ou clé à molette avant de mettre l’outild. électrique sous tension. Le fait de laisser une clé à molette attachée à une
partie tournante de l’outil électrique peut entraîner des blessures corporelles.
Ne vous mettez pas en porte-à-faux. Maintenez une bonne assise et une. bon équilibre à tous moments. Ceci vous permettra de mieux maîtriser l’outil
électrique dans des situations imprévues.
Habillez-vous de manière appropriée. Ne portez ni vêtement ample, nif. bijou. Gardez vos cheveux, vos vêtements et vos gants à l’écart des parties
mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être
happés par les parties mobiles.
Si vous disposez d’équipements d’aspiration et de collecte de poussières,g. assurez-vous que ceux-ci sont raccordés et utilisés de façon adéquate.
L’utilisation d’un système de dépoussiérage permet de réduire les risques liés
aux poussières.
4) Usage et entretien de l’outil électrique
Ne forcez pas l’outil électrique. Utilisez l’outil électrique adapté au travaila. prévu. L’outil électrique approprié assurera un meilleur travail et une meilleure
sécurité s’il est utilisé au régime prévu.
N’utilisez pas l’outil électrique si l’interrupteur ne permet plus de l’allumerb. et de l’éteindre. Tout appareil électrique ne pouvant pas être contrôlé par son
interrupteur est dangereux et doit être réparé.
Débranchez la che de la source d’alimentation sur secteur et/ou sur c. batterie avant de procéder à de quelconques réglages, de changer
d’accessoires ou de ranger l’outil électrique. De telles précautions réduisent
les risques de démarrage accidentel de l’appareil.
Rangez les outils électriques inutilisés hors de portée des enfants et ned. laissez aucune personne non familiarisée avec leur fonctionnement ou
avec ces instructions se servir de tels appareils. Les outils électriques sont
dangereux lorsqu’ils se retrouvent entre les mains de personnes non initiées.
Entretenez soigneusement vos outils électriques. Examinez la machinee. pour déceler des signes de mauvais alignement ou de grippage de
parties mobiles, la rupture de certaines pièces ou d’autres conditions qui
pourraient entraver le bon fonctionnement de l’outil électrique. Le cas
échéant, faites réparer l’appareil avant de vous en servir. De nombreux
accidents sont dus à des outils électriques mal entretenus.
Maintenez les outils de coupe bien affûtés et propres.f. Les outils de coupe
bien entretenus et conservant des bords de coupe bien affûtés risquent moins
de se gripper et sont plus faciles à manier.
FR
RP 330-B, RP 330-C
Mode d’emploi
1 Informations générales
1.1 Sections de ce mode d’emploi
Le présent mode d’emploi est subdivisé en plusieurs sections comme suit :
• Sertisseuse RP 330-B/C
• Mâchoires de sertissage
• Batterie rechargeable pour RP 330-B
Le mode d’emploi du fabricant (voir désignation sur le chargeur et la batterie
rechargeable) reprend toutes les instructions relatives au chargeur de batterie
rechargeable et à la batterie rechargeable fournie. RIDGID ne peut toutefois pas
garantir l’exhaustivité de ces instructions.
1.2 Avant la mise en fonctionnement
Il est essentiel de noter les points suivants :
• Assurez-vous que le produit est complet et qu’il n’a subi aucun
dommage pendant le transport.
• Respectez les consignes de sécurité.
• Conformez-vous au mode d’emploi.
1.3 Consultation du mode d’emploi
Consultez le mode d’emploi du fabricant du chargeur et de la batterie
rechargeable pour connaître les procédures d’utilisation et de chargement de la
batterie rechargeable. Si, après examen, certains aspects restent ous, veuillez
contacter le fabricant pour connaître le technicien d’entretien le plus proche de
chez vous (les adresses se trouvent sur le coupon de garantie).
Nous ne pouvons pas assumer la responsabilité de détérioration, de perte ou de
dysfonctionnements résultant d’une application non conforme du mode d’emploi.
1.4 Illustrations et modications techniques
Les illustrations ne sont pas contractuelles et n’engagent pas notre responsabilité.
Nous nous réservons le droit de procéder sans préavis à des modications
techniques sur nos machines an de répondre aux besoins d’adaptabilité rapide
de nos clients.
1.5 Conservation en lieu sûr
Veuillez conserver ce mode d’emploi en lieu sûr.
1.6 Informations complémentaires
Fabricant
Ridge Tool Company
Elyria, Ohio, États-Unis
Applicable aux sertisseuses RP 330-B/C
2 Consignes de sécurité
2.1 Consignes de sécurité générales pour les outils électriques
ATTENTION ! Lisez toutes les instructions et les consignes de
sécurité. Le non-respect de ces instructions et consignes augmenterait
les risques d’électrocution, d’incendie et/ou de graves blessures
corporelles. Conservez toutes les instructions et consignes en lieu sûr pour
pouvoir les consulter ultérieurement. Le terme « outil électrique » dans les
consignes se rapporte à votre outil électrique alimenté par secteur (avec cordon)
ou à votre outil électrique alimenté par batterie (sans cordon).
1) Sécurité du chantier
Maintenez le chantier propre et bien éclairé.a. Les espaces encombrés et le
manque d’éclairage sont propices aux accidents.
N’utilisez pas d’appareils électriques dans des atmosphères explosives,b. par exemple en présence de liquides, gaz ou poussières inammables.
Les appareils électriques produisent des étincelles capables d’enammer les
poussières et les émanations combustibles.
Éloignez les enfants et toute autre personne quand vous utilisez un outilc. électrique. Les distractions éventuelles peuvent vous faire perdre le contrôle
de l’appareil.
2) Sécurité électrique
Les ches des appareils électriques doivent être compatibles avec les a. prises. Ne tentez jamais de modier la che. N’utilisez pas d’adaptateur
de che avec des outils électriques reliés à la terre (masse). L’usage de
Ridge Tool Company
10
Tools For The ProfessionalTM
RP 330-B, RP 330-C
Utilisez l’outil électrique, ses accessoires et ses outils conformément auxg. présentes instructions, en tenant compte des conditions de travail et de la
nature du travail à effectuer. L’utilisation de cet outil électrique à d’autres ns
que l’usage qui en est prévu peut aboutir à des situations dangereuses.
5) Usage et entretien de la batterie
Rechargez la batterie uniquement avec le chargeur spécié par le a. fabricant. Un chargeur adapté à un type de batterie peut créer un risque
d’incendie s’il est utilisé avec un autre type de batterie.
Utilisez les outils électriques uniquement avec des batteries spéciquement b. conçues pour ceux-ci. L’utilisation de toute autre batterie peut créer un risque
de blessure et d’incendie.
Quand vous n’utilisez pas la batterie, conservez-la à l’écart d’autres objetsc. métalliques tels que trombones, pièces de monnaie, clés, clous, vis et
autres petits objets métalliques qui pourraient établir un contact entre
les deux bornes. Si de tels objets venaient à court-circuiter les bornes de la
batterie, ils pourraient provoquer des brûlures ou un incendie.
Dans certaines conditions extrêmes, du liquide peut jaillir de la batterie ;d. évitez tout contact. En cas de contact accidentel, rincez immédiatement à
l’eau claire. Si ce liquide entre en contact avec les yeux, appelez également
un médecin. Le liquide éjecté par la batterie peut provoquer des irritations ou
des brûlures.
6) Réparation
Conez la réparation de votre outil électrique à un technicien qualié a. qui n’utilisera que des pièces de rechange identiques. Ceci permettra de
garantir la sécurité de l’outil électrique.
Lorsque cela s’impose, seul le fabricant ou un service d’entretien agrééb. est habilité à remplacer le cordon d’alimentation pour éviter tout problème
de sécurité.
2.2 Parties annotées de ces instructions de fonctionnement
Veuillez lire puis respecter en permanence les consignes de sécurité stipulées
dans ces instructions de fonctionnement. Les instructions de sécurité sont
repérées comme suit :
Le non-respect d’une consigne repérée par ce signe peut entraîner de
graves blessures ou la mort.
Le non-respect d’une consigne repérée par ce signe peut endommager
la machine ou provoquer des dommages matériels.
Signale des informations supplémentaires ou des consignes
particulières.
Listes
Quand les consignes sont simplement listées, elles sont repérées par un • en
début de ligne : par exemple :
• 1ère ligne
• 2e ligne
Les consignes étape par étape (où vous êtes amené à faire quelque chose) sont
repérées par un retrait
en début de ligne : X
1ère étape X
2e étape X
Il est impératif de suivre les étapes dans l’ordre.
3 Données techniques
Sertisseuse RP 330-C
Puissance nominale : ........................................................670 W
Tension : ............................................................................230 V
Fusible de secteur : ............................................................. 10 A
Isolation
Surveillance de la machine : ....................................électronique
Niveau de pression acoustique : ................................71,5 dB(A)
Niveau de puissance acoustique : .............................82,5 dB(A)
Niveau de vibrations : .................................................< 2,5 m/s2
Transmission de puissance : ....................................hydraulique
Poussée au niveau du piston : ...........................................32 kN
Poids, avec le câble : ........................................................ 4,6 kg
(Valeurs indicatives, susceptibles de modications)
Sertisseuse RP 330-B
Puissance nominale : ........................................................490 W
Tension : ..............................................................................18 V
Surveillance de la machine : ....................................électronique
Niveau de pression acoustique : ................................71,5 dB(A)
Niveau de puissance acoustique : .............................82,5 dB(A)
Niveau de vibrations : .................................................< 2,5 m/s2
Transmission de puissance : ....................................hydraulique
Poussée au niveau du piston : ...........................................32 kN
Poids, avec la batterie rechargeable : .............................. 4,4 kg
Capacité de la batterie
rechargeable ion-lithium : .........................................18 V/2,2 Ah
(Valeurs indicatives, susceptibles de modications)
4. Description de l’appareil et procédure d’utilisation de base
4.1 Procédure d’utilisation de base
La sertisseuse fonctionne selon un principe électrohydraulique. La pompe
hydraulique est entraînée par un moteur électrique. La pression du uide
hydraulique agit, d’un côté, sur le piston d’entraînement, et les rouleaux de
sertissage (5) sont xés à la tige de ce piston. Les rouleaux de sertissage
produisent l’action de sertissage sous l’effet de la force dérivée via les cames de
la mâchoire de sertissage (7).
4.2 Surveillance électronique et voyants à DEL
La sertisseuse bénécie d’une surveillance électronique an de la protéger
contre un fonctionnement intempestif et de garantir des résultats de sertissage
parfaits. Les états des dysfonctionnements sont indiqués par des diodes
électroluminescentes (DEL) (2).
La surveillance porte sur les éléments suivants :
• Broche de retenue
• Temps de sertissage
• Tension/capacité de la batterie rechargeable
• Intervalle d’entretien
• Température de fonctionnement
Indication des états après mise en marche de la Sertisseuse
Branchez la sertisseuse sur le secteur.
X
Glissez la batterie rechargeable dans la sertisseuse. X
Appuyez sur le commutateur « ON-OFF » (1). X
Le voyant (2) s’allume quand le commutateur « ON-OFF » est enfoncé an de
vérier le fonctionnement des trois DEL.
Commutateur « ON-OFF »
La machine peut en toutes circonstances être mise en marche et à l’arrêt avec le
commutateur « ON-OFF » (sauf pendant un cycle de sertissage).
Si la machine n’est pas utilisée alors qu’elle est en marche, les circuits
électroniques mettent la machine à l’arrêt au bout de 10 minutes.
4.3 Indication des états
DEL État Description
Vert
Continu Outil sous tension
Clignotant 230 V : Sous tension ; 18 V : Batterie trop
faible. Rechargez la batterie.
Rouge
Clignotant Hors des limites de température.
Continu Broche de xation des mâchoires mal
engagée. Insérez la broche à fond.
Jaune
Clignotant La machine est verrouillée – entretien
après 32 000 cycles ou après un
dysfonctionnement.
Continu Témoin d’entretien après 30 000 cycles.
Remarque : L’outil se verrouille après
32 000 cycles.
4.4 Structure mécanique de la sertisseuse
Voir explication page suivante.
5 Champ d’application
La sertisseuse équipée des accessoires de sertissage de série RIDGID ou
d’autres accessoires de sertissage de série disponibles sur le marché, convient
pour une utilisation avec tous les systèmes de plomberie et de chauffage
mesurant jusqu’à 54 mm, et même 108 mm si le système nécessite une force
de sertissage de 32 kN. La sertisseuse équipée des accessoires de série VIEGA
RIDGID convient pour une utilisation avec tous les systèmes de plomberie et de
chauffage VIEGA mesurant jusqu’à 108 mm.
Ridge Tool Company 11
Tools For The ProfessionalTM
RP 330-B, RP 330-C
6 Mâchoires de sertissage
6.1 Montage des mâchoires de sertissage
Retirez la broche de retenue (6). X
Glissez la mâchoire de sertissage (7) dans la fente de la tête de l’appareil. X
Introduisez entièrement la broche de retenue (6). X
Si la broche de retenue n’a pas été entièrement engagée, la
sertisseuse ne peut pas démarrer (fonction de sécurité sous
surveillance électronique). Indication des DEL : la DEL verte s’allume et
la DEL rouge clignote.
6.2 Nettoyage des mâchoires de sertissage
Retirez toujours les mâchoires de sertissage de la machine
avant un nettoyage.
Nettoyez les mâchoires de sertissage pour retirer la saleté et les
résidus métalliques à l’aide d’un solvant. Pulvérisez ensuite sur l’ensemble de la
mâchoire un mélange de lubriant et d’inhibiteur de corrosion.
6.3 Vérication des mâchoires de sertissage
Assurez-vous que la mâchoire de sertissage est complètement
fermée lors d’un sertissage.
Après chaque utilisation, vériez la géométrie de sertissage
des mâchoires pour déceler toute détérioration ou autres signes
d’usure.
6.4 Inspection et entretien des mâchoires de sertissage
Conez toujours toutes les mâchoires de sertissage en même temps que la
sertisseuse à un technicien d’entretien agréé pour une inspection et un entretien
à chaque fois que la sertisseuse doit faire l’objet d’une inspection et d’un
entretien (voir 10.4 Inspection et entretien de la sertisseuse).
7 Batterie
7.1 Technologie de la batterie
La sertisseuse est alimentée par une batterie basée sur la technologie ion-lithium.
7.2 Type de batterie
Vous ne pouvez utiliser que des batteries ion-lithium BMZ de 18 V (réf. 8043).
7.3 Mise en charge de la batterie
La batterie ne peut être chargée qu’avec un chargeur d’origine BMZ de
type BC1/1,8. Voir les instructions de fonctionnement du chargeur.
7.4 Conseils de sécurité pour les batteries ion-lithium
Veuillez noter les conseils de sécurité suivants pour l’utilisation des batteries
ion-lithium :
1. Ne pas écraser !
2. Ne jamais chauffer ni incinérer !
3. Ne pas court-circuiter !
4. Ne pas immerger dans des liquides !
5. Ne pas charger quand la température ambiante est inférieure à 5 °C !
6. La batterie ne peut être chargée qu’avec un chargeur d’origine BMZ de
type BC1/1,8.
7.5 Mise au rebut des batteries ion-lithium
Li - Ion
Les batteries doivent être jetées de la même façon que la sertisseuse (voir
chapitre 10.3).
8 Exécution
Ne commencez pas à travailler avant de vous être familiarisé avec ce
mode d’emploi !
8.1 Déclenchement de l’opération de sertissage
Branchez la sertisseuse sur le secteur. X
Glissez la batterie rechargeable chargée dans la sertisseuse. X
Appuyez sur le commutateur « ON-OFF » (1). X
Vériez le voyant (2) : la DEL verte doit s’allumer. X
Vériez que vous avez inséré la mâchoire de sertissage adéquate (7). X
8.2 Exécution
Ne mettez pas la sertisseuse en marche avant que la mâchoire de
sertissage (7) soit insérée.
Ne procédez jamais au sertissage de raccords de tuyaux à l’aide d’une
mâchoire inappropriée. Le résultat du sertissage serait inutilisable et
vous pourriez endommager la sertisseuse et les mâchoires.
Vériez que la sertisseuse et la mâchoire de sertissage ont été X
correctement insérées et à angle droit par rapport à l’axe du tuyau sur
le raccord serti.
1. Commutateur « ON-OFF »
2. Voyants vert, rouge et orange
3. Gâchette
4. Tête d’appareil avec xation de
la mâchoire de sertissage, peut
pivoter sur 270°.
5. Rouleaux de sertissage
6. Broche de retenue
7. Mâchoire de sertissage
8. Plaque signalétique
9. Coque en plastique
10. Câble de secteur/Batterie
rechargeable de 18 V g voir
illustration ci-jointe
11. Réinitialisation d’urgence
(bouton jaune)
Structure mécanique de la sertisseuse
10
8
9
3
11
5
7 6 4
1
2
10
8
Max. 2 opérations de sertissage
de taille 54 mm par minute
Ridge Tool Company
12
Tools For The ProfessionalTM
RP 330-B, RP 330-C
Veuillez suivre les instructions illustrées fournies avec l’accessoire de
sertissage pour obtenir un raccord serti satisfaisant.
Mettez la sertisseuse en marche en appuyant sur la gâchette noire (3) X
jusqu’à ce que l’appareil entre dans le cycle automatique. Vous pouvez alors
relâcher la gâchette (3), l’opération de sertissage est achevée et elle s’arrête
automatiquement.
L’opération de sertissage est effectuée automatiquement après le début
du sertissage. Après l’opération de sertissage, le piston est ramené
automatiquement à la position de départ.
Attendez que le piston de travail soit complètement revenu. Vous pouvez alors X
ouvrir la mâchoire de sertissage (7) et la détacher du raccord.
En cas de panne de courant inopinée pendant l’opération de sertissage,
appuyez sur l’arrêt de dégagement d’urgence pour retirer les rouleaux.
Si la sertisseuse ne démarre pas malgré plusieurs pressions sur la
gâchette, vériez
si le système électronique a été activé en appuyant sur le bouton « ON- X
OFF » (1) (il faut au moins que la diode verte s’allume).
les témoins à DEL en général. Veuillez consulter le chapitre 4.4 pour X
savoir que faire si les DEL rouge et/ou orange s’allument ou clignotent.
si le rotor du moteur électrique tourne encore après une précédente X
opération de sertissage.
si le cordon du secteur est toujours branché à la prise de courant. X
si la batterie rechargeable est à pleine charge. X
si la batterie rechargeable a été correctement installée. X
Si la sertisseuse ne peut toujours pas démarrer, veuillez la renvoyer au technicien
d’entretien agréé le plus proche de chez vous pour une inspection et un entretien.
8.3 Interruption de l’opération de sertissage automatique
Après le démarrage, le mouvement d’alimentation du piston est
interrompu tant que vous relâchez l’interrupteur (3). Les rouleaux
peuvent être à nouveau retirés lors d’un arrêt de dégagement
d’urgence.
L’opération de sertissage ne peut pas être interrompue pendant un
sertissage automatique (déformation du raccord).
9 Rangement et mise au rebut
9.1 Sensibilité
La sertisseuse et le chargeur doivent être protégés contre les chocs violents, les
expositions à l’eau ou à la vapeur d’eau, la saleté, la poussière, les températures
extrêmement basses, les températures extrêmement élevées, les solutions
chimiques et les gaz.
La sertisseuse intègre un système évolué de protection CEM.
Néanmoins, si une interférence électromagnétique éteint la sertisseuse,
veuillez débrancher immédiatement la machine du secteur ou retirer
dans les plus brefs délais la batterie rechargeable de la xation. En général, cela
résoudra le problème. Sinon, vous devrez supprimer la source de l’interférence.
9.2 Rangement temporaire
Débranchez la sertisseuse du secteur ou retirez la batterie rechargeable si vous
n’avez pas l’intention d’utiliser la sertisseuse.
La batterie rechargeable n’atteint sa capacité théorique maximale à
l’issue d’une période de rangement prolongée qu’après avoir été
complètement rechargée de 1 à 5 fois.
Si vous ne vous servez pas de la sertisseuse immédiatement après sa livraison,
veuillez la ranger au sec dans son emballage d’origine.
Conservez la sertisseuse hors de portée des personnes non autorisées
en la rangeant dans un endroit sec pouvant être verrouillé !
Les sertisseuses qui restent longtemps inutilisées (6 mois ou plus)
doivent être nettoyées et rangées dans un endroit sec. Vériez
également l’efcacité opérationnelle de la sertisseuse en procédant aux
vérications de la section 10.2 avant de réutiliser la sertisseuse.
9.3 Mise au rebut
Veuillez envoyer les sertisseuses au technicien d’entretien le plus proche de
chez vous (consultez pour connaître les adresses) ou la mettre au rebut par
l’intermédiaire d’une société de recyclage an de protéger l’environnement. Les
sertisseuses ne peuvent pas être jetées de la même manière que les déchets
métalliques ou les déchets domestiques.
10 Nettoyage, vérications, réparations et inspections
Avant tout nettoyage, commencez toujours par débrancher la machine
du secteur ou par retirer la batterie rechargeable de la sertisseuse !
10.1 Nettoyage ordinaire après utilisation
• Nettoyez les rouleaux de sertissage (5) à sec, puis graissez-les légèrement.
• Nettoyez les mâchoires de sertissage pour retirer la saleté et les résidus
métalliques à l’aide d’un solvant. Pulvérisez ensuite sur l’ensemble de la mâchoire
un mélange de lubriant et d’inhibiteur de corrosion.
N’utilisez jamais de liquide (eau ou produit chimique) ni de chiffon
humide pour nettoyer la sertisseuse. La surface extérieure du carter
peut être nettoyée avec un chiffon humide (parties en plastique).
10.2 Vérications régulières
Assurez-vous que la mâchoire de sertissage est complètement fermée
lors d’un sertissage. Après chaque utilisation de la sertisseuse, vériez
la géométrie du sertissage des mâchoires de sertissage pour déceler
toute détérioration ou trace d’usure visible.
Veuillez contacter un technicien d’entretien agréé (consultez pour connaître les
adresses) s’il apparaît des dysfonctionnements.
10.3 Réparations
Ne réparez jamais l’appareil vous-même. Pour un entretien ou une
réparation, envoyez toujours la sertisseuse à un technicien d’entretien
agréé (consultez pour connaître les adresses).
Ne modiez pas les systèmes électriques et électroniques. En cas de
problème, veuillez contacter un technicien d’entretien agréé (consultez
pour connaître les adresses).
10.4 Inspection et entretien de la sertisseuse (recommandé)
Réaliser des joints sertis parfaits suppose de se servir d’une sertisseuse
totalement fonctionnelle et régulièrement entretenue (entretien recommandé tous
les 4 ans ou automatiquement après 32 000 cycles). La sertisseuse doit donc être
envoyée à un technicien d’entretien agréé pour une inspection et un entretien si
le voyant d’entretien s’allume. Son inspection périodique, en même temps que les
mâchoires de sertissage (section 6.4), prolongera considérablement la durée de
vie de la sertisseuse.
Le voyant d’entretien (DEL verte et DEL orange clignotantes) est destiné à
attirer votre attention sur le fait que la sertisseuse nécessite un entretien après
30 000 opérations de sertissage. La sertisseuse est verrouillée par le système
de surveillance électronique (la DEL jaune s’allume) après 32 000 opérations de
sertissage. Elle doit alors être conée à un technicien d’entretien agréé en vue
d’un entretien (consultez pour connaître les adresses).
En cas de défaut de la machine, la sertisseuse est verrouillée immédiatement
par le système de surveillance électronique et elle doit alors faire l’objet d’une
inspection par un technicien d’entretien (lire également le chapitre 4.4).
11 Service après-vente
Veuillez consulter ou le coupon de garantie pour connaître les adresses des
techniciens d’entretien agréés.
12 Fabricant
Ridge Tool Company
Elyria, Ohio
États-Unis www.ridgid.eu
Ridge Tool Company 13
Tools For The ProfessionalTM
RP 330-B, RP 330-C
stekkers en bijpassende stopcontacten verkleint het risico van elektrische
schokken.
Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen,b. radiators, fornuizen en koelkasten. Het risico van elektrische schokken is
groter wanneer uw lichaam geaard is.
Stel elektrisch gereedschap niet bloot aan regen of vochtigec. omstandigheden. Als er water in het elektrisch gereedschap komt, neemt het
risico van elektrische schokken toe.
Gebruik het snoer alleen zoals het bedoeld is.d. Gebruik het snoer nooit om het
elektrisch gereedschap te dragen, te verslepen of om de stekker uit het contact
te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen
en bewegende onderdelen. Als het snoer wordt beschadigd of in de knoop raakt,
neemt het risico van elektrische schokken toe.
Als u elektrisch gereedschap buiten gebruikt, dient u een verlengsnoer tee. gebruiken dat geschikt is voor buitengebruik. Door gebruik van een snoer dat
geschikt is voor buitengebruik verkleint u het risico van elektrische schokken.
Als u gedwongen bent het elektrisch gereedschap op een vochtige plek tef. gebruiken, moet de voeding beveiligd zijn met een lekstroomschakelaar.
Door gebruik van een lekstroomschakelaar wordt het risico van elektrische
schokken beperkt.
3) Persoonlijke veiligheid
Wees alert, let op wat u doet en gebruik uw gezond verstand bij het gebruika. van elektrisch gereedschap. Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed van drugs, alcohol of geneesmiddelen. Als u ook
maar even niet oplet tijdens het gebruik van elektrisch gereedschap, kan dat
resulteren in ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen.b. Draag altijd een
veiligheidsbril. Het gebruik van beschermingsmiddelen zoals een stofmasker,
veiligheidsschoenen met antislipzool, een veiligheidshelm en/of oorbescherming
naargelang de omstandigheden kan de kans op persoonlijk letsel verkleinen.
Voorkom onopzettelijk opstarten.c. Controleer of de schakelaar uit staat voordat
u de voeding en/of het batterijpakket aansluit, en voordat u het gereedschap
oppakt of verplaatst. Als u elektrisch gereedschap draagt met uw vinger op
de schakelaar of de stroom aansluit van elektrisch gereedschap waarvan de
schakelaar aan staat, kunnen zich ongelukken voordoen.
Verwijder eventueel aanwezige stelsleutels en andere sleutels voordat u hetd. elektrisch gereedschap inschakelt. Een sleutel bevestigd aan een draaiend
onderdeel van een elektrisch gereedschap kan persoonlijk letsel veroorzaken.
Reik niet te ver.e. Zorg dat u altijd stevig staat en uw evenwicht houdt. Zo hebt u
meer controle over het elektrisch gereedschap als zich een onverwachte situatie
voordoet.
Draag geschikte kleding.f. Draag geen loszittende kleding of sieraden. Houd uw
haren, kleding en handschoenen uit de buurt van bewegende delen. Loszittende
kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende
delen.
Als het gereedschap voorzien is van aansluitingen voor stofafzuigingg. en -opvang, zorg dan dat die zijn aangesloten en gebruik ze op de
voorgeschreven wijze. Door gebruik van stofopvang kunnen risico’s als gevolg
van de aanwezigheid van stof worden vermeden.
4) Gebruik en onderhoud van elektrisch gereedschap
Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrischea. gereedschap voor uw werkzaamheden. Een voor de werkzaamheden
geschikt elektrisch gereedschap zal beter en veiliger fungeren als u het gebruikt
op het tempo waarvoor het ontworpen is.
Gebruik het elektrisch gereedschap niet als u het niet in en uit kuntb. schakelen met de schakelaar. Elektrisch gereedschap dat niet met de
schakelaar kan worden in- of uitgeschakeld, is gevaarlijk en moet worden
gerepareerd.
Trek de stekker uit het stopcontact en/of koppel het batterijpakket los vanc. het elektrisch gereedschap voordat u afstellingen verricht, accessoires
verwisselt of het elektrische gereedschap opbergt. Deze preventieve
veiligheidsmaatregelen verkleinen het risico dat het elektrisch gereedschap per
ongeluk wordt gestart.
Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderend. en laat personen die onbekend zijn met het elektrisch gereedschap of met
deze instructies niet met het elektrisch gereedschap werken. Elektrisch
gereedschap is gevaarlijk in de handen van ongeschoolde gebruikers.
Onderhoud elektrisch gereedschap goed.e. Controleer op verkeerd
aangesloten en vastgelopen bewegende delen, defecte onderdelen en andere
omstandigheden die gevolgen kunnen hebben voor de werking van het
elektrisch gereedschap. Als het elektrisch gereedschap is beschadigd, moet
u het laten repareren voordat u het weer in gebruik neemt. Veel ongelukken
worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd snij- en zaaggereedschap scherp en schoon.f. Goed onderhouden snij-
en zaaggereedschap met een scherpe snij- of zaagrand loopt minder snel vast
en is beter beheersbaar.
NL
RP 330-B, RP 330-C
Gebruiksaanwijzing
1 Algemene informatie
1.1 Onderdelen van deze gebruiksaanwijzing
Deze gebruiksaanwijzing bevat de volgende onderdelen:
• RP 330-B/C persmachine
• Persbekken
• Oplaadbare batterij, geschikt voor RP 330-B
De gebruiksaanwijzing van de fabrikant (zie aanduiding op de lader en de
oplaadbare batterij) bevat alle instructies voor de lader en de bijgeleverde
oplaadbare batterij. RIDGID kan niet garanderen dat deze instructies volledig zijn.
1.2 Voor ingebruikneming
De volgende punten zijn van belang:
• Controleer of het pakket volledig is en controleer het pakket op
eventuele transportschade.
• Volg de veiligheidsinstructies op.
• Volg de instructies in de gebruiksaanwijzing op.
1.3 Deze gebruiksaanwijzing raadplegen
Raadpleeg de bedieningshandleiding van de fabrikant voor de lader en de oplaad-
bare batterij voor informatie over het gebruik en het laden van de oplaadbare
batterij. Als u na het doornemen van deze gebruiksaanwijzing nog vragen
hebt over bepaalde aspecten moet u contact opnemen met de fabrikant of de
dichtstbijzijnde serviceagent (zie garantiekaart voor adressen). Wij aanvaarden
geen enkele aansprakelijkheid ten aanzien van schade, verliezen of defecten die
voortvloeien uit het niet opvolgen van de instructies in de gebruiksaanwijzing.
1.4 Afbeeldingen en technische modicaties
De afbeeldingen kunnen afwijken van de werkelijke apparatuur en hieraan kunnen
geen rechten worden ontleend. We behouden ons het recht voor om technische
modicaties aan te brengen aan de machines zonder voorafgaande kennisgeving,
om tegemoet te komen aan de snel veranderende klantbehoeften.
1.5 Opbergen
Berg deze gebruiksaanwijzing op een veilige plaats op.
1.6 Overige informatie
Fabrikant
Ridge Tool Company
Elyria, Ohio, VS
Van toepassing op de RP 330-B/C persmachines
2 Veiligheidsinformatie
2.1 Algemene waarschuwingen m.b.t. elektrisch gereedschap
WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle
instructies. Als u de waarschuwingen en instructies niet opvolgt,
kan dat leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle
waarschuwingen en instructies voor toekomstig gebruik. De term ‘elektrisch
gereedschap’ in de waarschuwingen heeft betrekking op uw op netvoeding
aangesloten elektrisch gereedschap (met snoer) of uw op batterijen werkend
(snoerloos) elektrisch gereedschap.
1) Veiligheid op de werkplek
Houd de werkplek schoon en zorg dat hij goed verlicht is.a. Op een rommelige
of donkere plek doen zich eerder ongelukken voor.
Gebruik elektrisch gereedschap niet in een explosieve omgeving,b. bijvoorbeeld in de aanwezigheid van brandbare vloeistoffen, gassen of
stof. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen
ontbranden.
Houd kinderen en omstanders op afstand terwijl u met elektrischc. gereedschap werkt. U kan de controle over het gereedschap verliezen als u
wordt afgeleid.
2) Elektrische veiligheid
De stekker van het elektrisch gereedschap moet passen op het gebruiktea. stopcontact. Pas de stekker nooit aan. Gebruik in combinatie met geaard
elektrisch gereedschap geen verloopstekkers. Het gebruik van ongemodiceerde
Ridge Tool Company
14
Tools For The ProfessionalTM
RP 330-B, RP 330-C
Gebruik het elektrisch gereedschap, de accessoires en de bitsg. enz. overeenkomstig deze instructies, rekening houdend met de
werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van
elektrisch gereedschap voor andere doeleinden dan het beoogde gebruik kan
gevaarlijke situaties opleveren.
5) Gebruik en onderhoud van op batterijen werkend gereedschap
Laad uitsluitend met de door de fabrikant voorgeschreven lader.a. Een lader
die geschikt is voor het ene type batterijpakket kan bij gebruik in combinatie met
een ander pakket brandgevaar opleveren.
Gebruik elektrisch gereedschap alleen met het daarvoor speciek b. bestemde batterijpakket. Gebruik van een ander batterijpakket kan risico van
letsel en brand opleveren.
Wanneer het batterijpakket niet in gebruik is, moet u het bewaren uit dec. buurt van andere metalen voorwerpen, zoals paperclips, munten, spijkers,
schroeven en andere kleine metalen voorwerpen die een elektrisch pad
tussen de twee aansluitingen zouden kunnen vormen. Kortsluiting tussen de
batterijaansluitingen kan tot brandwonden en brand leiden.
Bij onjuist gebruik kan er vloeistof uit de batterij spuiten. Zorg dat ud. die niet aanraakt. Als zich per ongeluk toch contact voordoet, spoelt u
de vloeistof af met water. Als er vloeistof in de ogen komt onmiddellijk
medische bijstand inroepen. Uit de batterij spuitende vloeistof kan irritatie en
brandwonden veroorzaken.
6) Onderhoud en reparatie
Laat uw elektrisch gereedschap onderhouden en repareren door eena. bevoegde reparateur die uitsluitend identieke vervangingsonderdelen
gebruikt. Zo wordt de veiligheid van het elektrisch gereedschap gewaarborgd.
Als het netsnoer moet worden vervangen, moet dit worden verricht doorb. de fabrikant of door een erkend servicebedrijf, om veiligheidsrisico’s te
vermijden.
2.2 Symbolen in deze gebruiksaanwijzing
Lees de veiligheidsinstructies in deze gebruiksaanwijzing en volg ze altijd op.
Veiligheidsinstructies worden met de volgende symbolen aangeduid:
Als u een met dit teken gemarkeerde instructie niet opvolgt, kan dat
leiden tot ernstig of dodelijk letsel.
Als u een met dit teken gemarkeerde instructie niet opvolgt, kan dat
leiden tot beschadiging van de machine of andere eigendommen.
Markeert aanvullende informatie of speciale instructies.
Lijsten
Als de instructies in willekeurige volgorde worden gegeven, staat voor elke regel
het teken •. Bijv.:
• 1e regel
• 2e regel
Stapsgewijze instructies (als u iets moet doen) worden gemarkeerd met een pijltje
voor de regel: X
1e stap X
2e stap X
De stappen moeten in de aangegeven volgorde worden uitgevoerd.
3 Technische gegevens
RP 330-C persmachine
Nominaal vermogen: ...............................................................670 W
Spanning: .................................................................................230 V
Netzekering: ...............................................................................10 A
Type isolatie
Machinebewaking: ...................................................elektronisch
Geluidsdrukniveau: ....................................................71,5 dB(A)
Geluidsvermogensniveau ..........................................82,5 dB(A)
Trillingsniveau: ............................................................< 2.5 m/s2
Krachtoverbrenging: .................................................hydraulisch
Duwkracht bij zuiger: .........................................................32 kN
Gewicht inclusief snoer: .................................................... 4,6 kg
(Richtwaarden, onderhevig aan wijzigingen)
RP 330-B persmachine
Nominaal vermogen: .........................................................490 W
Spanning: .............................................................................18 V
Machinebewaking: ...................................................elektronisch
Geluidsdrukniveau: ....................................................71,5 dB(A)
Geluidsvermogensniveau ..........................................82,5 dB(A)
Trillingsniveau: ............................................................< 2.5 m/s2
Krachtoverbrenging: .................................................hydraulisch
Duwkracht bij zuiger: .........................................................32 kN
Gewicht inclusief oplaadbare batterij: ..................................... 4,4 kg
Capaciteit van oplaadbare
lithium-ionbatterij: ........................................................... 18 V/2,2 Ah
(Richtwaarden, onderhevig aan wijzigingen)
4. Machinebeschrijving en standaardwerking
4.1 Standaardwerking
De persmachine werkt elektrohydraulisch. De hydraulische pomp wordt
aangedreven door een elektromotor. De druk van de hydraulische vloeistof
activeert de aandrijfzuiger aan één kant, en de persrollen (5) zijn bevestigd aan
de zuigerstang van deze zuiger. De persrollen zorgen voor de perswerking als
gevolg van de kracht die via de nokken van de persbek (7) wordt overgebracht.
4.2 Elektronische bewaking en indicatielampjes
De persmachine wordt elektronisch bewaakt om hem te beschermen tegen
ongeoorloofde aanpassingen en om te zorgen voor perfect persresultaat. De
status van eventuele storingen wordt aangegeven door middel van lichtgevende
diodes (led’s) (2).
De volgende punten worden bewaakt:
• Vergrendelpen
• perstijd
• spanning/capaciteit van oplaadbare batterij
• onderhoudsinterval
• bedrijfstemperatuur
Statusindicatie na inschakeling van de persmachine
Sluit de persmachine aan op het stroomnet. X
Plaats de oplaadbare batterij in de persmachine. X
Druk op de aan/uit-schakelaar (1). X
Kijk terwijl u op de aan/uit-schakelaar drukt naar de indicatielampjes (2) om de
werking van de drie LED’s te controleren.
Aan/uit-schakelaar
De machine kan op elk gewenst moment worden in- en uitgeschakeld via de
aan/uit-schakelaar (behalve tijdens een krimpcyclus).
Als de machine niet wordt gebruikt terwijl de schakelaar is ingeschakeld
(AAN-toestand), schakelt het elektronische circuit de machine na 10 minuten uit
(UIT-toestand).
4.3 Statusindicatie
LED Status Beschrijving
Groen
Brandt Machine AAN
Knippert 230 V: onderspanning; 18 V: batterij bijna
leeg. Laad de batterij op.
Rood
Knippert Buiten temperatuurbereik
Brandt Bekbevestigingspen niet goed geplaatst.
Steek de pen goed in.
Geel
Knippert De machine is vergrendeld - onderhoud/
reparatie vereist na 32.000 cycli of na
optreden van een storing.
Brandt Onderhoudsindicatie na 30.000 cycli.
NB: de machine wordt na 32.000 cycli
vergrendeld.
4.4 Mechanische constructie van de persmachine
Zie de toelichting op de volgende bladzijde.
5 Toepassingsgebied
De persmachine met standaard pershulpstukken van RIDGID of standaard in de
handel verkrijgbare pershulpstukken is geschikt voor gebruik bij alle leiding- en
verwarmingssystemen met een buisdiameter tot 54 mm, en zelfs tot 108 mm
als voor het systeem een krimpkracht van 32 kN vereist is. De persmachine
met standaard VIEGA-hulpstukken van RIDGID is geschikt voor gebruik bij alle
VIEGA-leiding- en verwarmingssystemen met een buisdiameter tot 108 mm.
Ridge Tool Company 15
Tools For The ProfessionalTM
RP 330-B, RP 330-C
6 Persbekken
6.1 De persbekken bevestigen
Verwijder de vergrendelpen (6). X
Schuif de persbek (7) in de sleuf in de machinekop. X
Schuif de vergrendelpen (6) volledig naar binnen. X
Als de vergrendelpen niet volledig naar binnen is geschoven,
laat de persmachine zich niet starten (elektronisch bewaakte
veiligheidsfunctie). LED-indicatie: groene LED brandt en rode LED
knippert.
6.2 De persbekken reinigen
Verwijder altijd vóór het reinigen de persbekken van de machine.
Reinig de persbekken met een oplosmiddel en verwijder vuil en
metaalresten. Spuit de gehele persbek vervolgens in met een
gecombineerd smeer- en anticorrosiemiddel.
6.3 De persbekken controleren
Controleer of de persbek volledig sluit tijdens het persen.
Controleer na elk gebruik het persproel van de persbek op
beschadigingen en tekenen van slijtage.
6.4 Inspectie en onderhoud van de persbekken
Breng altijd alle persbekken samen met de persmachine voor inspectie en
onderhoud naar een erkende serviceagent wanneer de persmachine toe is aan
een inspectie- en onderhoudsbeurt (zie 10.4, Inspectie en onderhoud van de
persmachine).
7 Batterij
7.1 Batterijtechnologie
De persmachine maakt gebruik van lithium-ionbatterijtechnologie.
7.2 Type batterij
Er mogen uitsluitend lithium-ionbatterijen van 18 V van BMZ (ref. 8043) worden
gebruikt.
7.3 De batterij opladen
De batterij mag uitsluitend worden geladen met behulp van
een originele lader van BMZ van het type BC1/1.8. Zie de
gebruiksaanwijzing van de lader.
7.4 Veiligheidstips voor lithium-ionbatterijen
Bij gebruik van lithium-ionbatterijen moet u rekening houden met de volgende
punten:
1. Niet pletten.
2. Niet verwarmen of verbranden.
3. Niet kortsluiten.
4. Niet onderdompelen in vloeistof.
5. Niet opladen bij een omgevingstemperatuur onder de 5 °C.
6. Uitsluitend opladen met een originele lader van BMZ van het type
BC1/1.8.
7.5 Afvoer van lithium-ionbatterijen
Afgedankte batterijen moeten op dezelfde wijze worden afgevoerd als de
persmachine (zie paragraaf 10.3).
8 Werkwijze
Start pas met de werkzaamheden nadat u deze gebruiksaanwijzing hebt gelezen
en de inhoud ervan hebt begrepen.
8.1 Het persproces activeren
Sluit de persmachine aan op het stroomnet. X
Plaats de geladen oplaadbare batterij in de persmachine. X
Druk op de aan/uit-schakelaar (1). X
Controleer het indicatielampje (2): de groene LED moet gaan X
branden.
Controleer of u de juiste persbek (7) hebt geplaatst. X
8.2 Werkwijze
Schakel de persmachine niet in wanneer er geen persbek (7) is
bevestigd.
Pers nooit buisttingen met behulp van een persbek die hiervoor
niet geschikt is. Het persresultaat zal onbruikbaar zijn en zowel de
persmachine als de persbek kan beschadigd raken.
Controleer of de persbek goed is bevestigd en de persmachine loodrecht X
op de buisas van de perstting staat.
1. Aan/uit-schakelaar
2. Indicatielampjes (LED’s), groen,
rood en geel
3. Activeringsschakelaar
4. Machinekop met bevestiging voor
persbek, 270° draaibaar
5. Persrollen
6. Vergrendelpen
7. Persbek
8. Fabrieksplaatje
9. Kunststof behuizing
10. Netsnoer/oplaadbare 18 V-batterij
g zie aparte afbeelding
11. Noodreset
(gele knop)
Mechanische constructie van de persmachine
10
8
9
3
11
5
7 6 4
1
2
10
8
Max. 2 perscycli
Maat 54 mm per minuut
Li - Ion
Ridge Tool Company
16
Tools For The ProfessionalTM
RP 330-B, RP 330-C
Volg de met de perstting meegeleverde geïllustreerde instructies op
om de juiste persverbinding te verkrijgen.
Start de persmachine door de zwarte drukschakelaar (3) in te drukken X
totdat de machine in de automatische cyclus komt. Vervolgens kunt u de
activeringsschakelaar (3) loslaten; het persprocedé wordt nu automatisch
voltooid en beëindigd.
Het persprocedé wordt na het opstarten automatisch uitgevoerd. Na het
persen wordt de zuiger automatisch teruggetrokken naar de beginstand.
Wacht totdat de werkzuiger volledig is ingetrokken. Daarna kunt u de X
persbek (7) openen en van de tting af trekken.
Als zich tijdens het persen plotseling een stroomstoring voordoet, moet
u de noodontgrendeling indrukken om de rollen terug te trekken.
Als de persmachine niet wil starten als u de activeringsschakelaar
indrukt, moet u controleren
of het elektronische systeem is geactiveerd, door op de aan/uit-scha- X
kelaar (1) te drukken (in elk geval moet dan de groene LED gaan
branden);
of er bepaalde LED-indicaties zijn (zie paragraaf 4.4 voor informatie X
over wat u moet doen als de rode en/of gele LED gaat branden of
knipperen);
of de rotor van de elektromotor nog draait vanwege een vorige X
perscyclus;
of de voedingskabel is aangesloten op het stroomnet; X
of de oplaadbare batterij volledig geladen is; X
of de oplaadbare batterij op de juiste wijze is geplaatst. X
Als de persmachine nog steeds niet wil starten, moet u hem voor inspectie en
onderhoud naar de dichtstbijzijnde serviceagent brengen.
8.3 Het automatische persprocedé onderbreken
De beweging waarbij de rollen naar voren komen wordt stopgezet als u
de schakelaar (3) loslaat na het starten. De rollen kunnen weer worden
teruggetrokken met behulp van de noodontgrendeling.
Het persen kan niet worden onderbroken tijdens het automatische
persprocedé (vervorming van de tting).
9 Opslag en afvalverwerking
9.1 Gevoeligheid
De persmachine/lader moet worden beschermd tegen harde stoten, natte
en vochtige omstandigheden, vuil, stof, extreem lage en hoge temperaturen,
chemicaliën en gassen.
De persmachine is voorzien van uitgebreide EMC-beveiliging. Als de
persmachine desondanks toch door elektromagnetische storing wordt
uitgeschakeld, moet u de machine kort loskoppelen van het stroomnet
of de oplaadbare batterij korte tijd verwijderen. Gewoonlijk zal het
probleem hierdoor worden verholpen. Als dat niet het geval is, moet u de oorzaak
van de storing wegnemen.
9.2 Tijdelijke opslag
Koppel de persmachine los van het stroomnet of verwijder de batterij als u de
persmachine niet gebruikt.
Als de oplaadbare batterij langere tijd niet is gebruikt, wordt de volledige
theoretische capaciteit van de batterij pas weer bereikt nadat hij 1 tot 5
keer volledig is opgeladen.
Wanneer de persmachine niet onmiddellijk na aevering wordt gebruikt, kunt u
hem het best op een droge plek bewaren in de oorspronkelijke verpakking.
Sla de persmachine op in een droge, afsluitbare ruimte, buiten het
bereik van onbevoegden.
Persmachines die langere tijd (6 maanden of langer) niet worden
gebruikt, moeten worden gereinigd en dan droog worden opgeslagen.
Controleer de bruikbaarheid van de persmachine door het uitvoeren van
de controles in paragraaf 10.2 voordat u de persmachine weer in gebruik neemt.
9.3 Afvoer
Lever afgedankte persmachines in bij de dichtstbijzijnde serviceagent
(zie www.ridgid.eu voor adressen) of een recyclingbedrijf voor milieuvriendelijke
verwerking. Persmachines mogen niet worden afgevoerd als schroot of
huishoudelijk afval.
10 Reiniging, controle, reparaties en inspectie
De machine altijd loskoppelen van het stroomnet of de
oplaadbare batterij verwijderen uit de persmachine voordat u
reinigingswerkzaamheden uitvoert.
10.1 Regelmatige reiniging na gebruik
•Reinig de persrollen (5) in droge toestand en smeer ze licht.
• Reinig de persbekken met een oplosmiddel om vuil en metaalresten te
verwijderen. Spuit de gehele persbek vervolgens in met een gecombineerd smeer-
en anticorrosiemiddel.
Gebruik nooit vloeistof (water of chemicaliën) of vochtige doeken om
de persmachine te reinigen. De buitenkant van de behuizing (kunststof
delen) kan met een vochtige doek worden gereinigd.
10.2 Regelmatige controles
Controleer of de persbek volledig sluit tijdens het persen. Controleer
het persproel van de persbekken na elk gebruik op beschadigingen en
tekenen van slijtage.
Neem in geval van storingen contact op met een erkende serviceagent
(zie www.ridgid.eu voor adressen).
10.3 Reparaties
Voer reparatiewerkzaamheden nooit zelf uit. Breng de persmachine
altijd naar een erkende serviceagent voor reparatie of onderhoud (zie
www.ridgid.eu voor adressen).
Breng geen wijzigingen aan in de elektrische en elektronische
systemen. Neem in geval van problemen contact op met een erkende
serviceagent (zie www.ridgid.eu voor adressen).
10.4 Inspectie en onderhoud van de persmachine (aanbevolen)
Voor het maken van perfecte persverbindingen is een goed werkende en
regelmatig onderhouden persmachine nodig (aanbevolen na 4 jaar en automatisch
na 32.000 cycli). Breng de persmachine daarom voor inspectie en onderhoud
naar een erkende serviceagent wanneer de service-indicatie gaat branden. Een
periodieke inspectie van de persmachine en de persbekken (paragraaf 6.4) zorgt
voor een aanzienlijke verlenging van de levensduur van de persmachine.
De service-indicatie (groene en gele LED knipperen) attendeert u er na
30.000 perscycli op dat de persmachine een onderhoudsbeurt nodig heeft.
Na 32.000 perscycli wordt de persmachine vergrendeld door het elektronische
bewakingssysteem (gele LED gaat constant branden). De machine moet in dat
geval voor onderhoud naar een erkende serviceagent worden gebracht
(zie www.ridgid.eu voor adressen).
Als er een storing in de machine optreedt, wordt de persmachine onmiddellijk
vergrendeld door het elektronische bewakingssysteem, waarna de machine voor
inspectie naar een serviceagent moet worden gebracht (lees altijd paragraaf 4.4).
11 Klantenservice
Zie www.ridgid.eu of de garantiekaart voor de adressen van erkende
serviceagenten.
12 Fabrikant
Ridge Tool Company
Elyria, Ohio
VS www.ridgid.eu
Ridge Tool Company 17
Tools For The ProfessionalTM
RP 330-B, RP 330-C
2) Sicurezza elettrica
Le spine degli attrezzi elettrici devono coincidere con le prese. Nona. modicare la spina in alcun modo. Non usare adattatori con attrezzi
elettrici collegati a terra. L’uso di spine intatte nelle prese adatte riduce il
rischio di scosse elettriche.
Evitare il contatto del corpo con superci collegate a terra come tubature, b. radiatori, fornelli e frigoriferi. Il rischio di scosse elettriche è maggiore se il
corpo è collegato a terra.
Non esporre l’attrezzo elettrico alla pioggia o all’umidità.c. Se penetra
dell’acqua in un attrezzo elettrico, aumenta il rischio di scosse.
Fare buon uso del cavo. Non usare mai il cavo per trasportare l’attrezzo,d. per tirarlo o per staccare la spina. Mantenere il cavo al riparo dal calore,
dall’olio, dagli spigoli e da parti mobili. I cavi danneggiati o aggrovigliati
aumentano il rischio di scosse elettriche.
Nell’uso di un attrezzo elettrico all’aperto, utilizzare una prolunga adattae. per l’uso all’aperto. L’uso di prolunghe per esterni riduce il rischio di scosse
elettriche.
Se non si può evitare di usare l’attrezzo elettrico in un ambiente umido,f. usare una presa protetta da un dispositivo per corrente residua (RCD).
L’uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza individuale
Non distraetevi, fate attenzione e lavorate con l’attrezzo elettrico usando ila. buon senso. Non usare l’attrezzo in caso di stanchezza o sotto l’effetto di
droghe, alcool o farmaci. Un momento di distrazione mentre si usano attrezzi
elettrici può causare gravi lesioni personali.
Usare i dispositivi di sicurezza personale. Indossare sempre una protezioneb. oculare. I dispositivi di sicurezza individuale, come una mascherina per la
polvere, calzature di sicurezza industriali con suola antiscivolo, casco protettivo
e cufe antirumore, usati secondo le condizioni appropriate riducono il rischio
di lesioni.
Evitareaccensioniaccidentali.Assicurarsiche l’interruttore sia in posizionec. «off» prima di collegare l’attrezzo alla presa e/o alla batteria, sollevarlo o
trasportarlo. Trasportare attrezzi elettrici con il dito sull’interruttore o collegare
alla corrente attrezzi con l’interruttore su «on» favorisce gli incidenti.
Rimuovere tutti gli accessori di regolazione prima di accendere l’attrezzo.d. Un accessorio lasciato in una parte mobile dell’attrezzo può causare lesioni
personali.
Non «strafare». Mantenere stabilità ed equilibrio in ogni momento.e. Questo
permette di tenere meglio sotto controllo l’attrezzo in situazioni inattese.
Indossare vestiti adatti. Non indossare indumenti ampi o gioielli. Manteneref. i capelli, gli indumenti e i guanti lontano dalle parti mobili. Gli indumenti
ampi, i gioielli o i capelli lunghi possono impigliarsi nelle parti mobili.
Se gli apparecchi sono dotati di connessione per dispositivi di estrazioneg. o di raccolta della polvere, controllare che siano collegati e utilizzati
correttamente. L’uso di dispositivi per la raccolta della polvere può ridurre i
pericoli derivanti dalla polvere.
4) Uso e manutenzione dell’attrezzo elettrico
Non forzare l’attrezzo elettrico. Usare l’attrezzo elettrico adatto allaa. mansione da svolgere. L’attrezzo elettrico adatto svolgerà il lavoro meglio e
con maggiore sicurezza nelle applicazioni per le quali è stato progettato.
Non usare l’attrezzo elettrico se l’interruttore non lo accende o spegne.b. Un
attrezzo elettrico che non può essere acceso o spento è pericoloso e dev’essere
riparato.
Scollegare la spina dalla presa di corrente e/o rimuovere la batteriac. dall’attrezzo elettrico prima di regolarlo, di sostituire accessori o di riporlo.
Tali misure di sicurezza preventive riducono il rischio di accendere l’attrezzo
accidentalmente.
Conservare gli attrezzi elettrici inutilizzati fuori dalla portata dei bambini ed. non permettere a persone che non hanno familiarità con l’attrezzo elettrico
o con queste istruzioni per l’uso di utilizzarlo. Gli attrezzi elettrici sono
pericolosi nelle mani di utenti inesperti.
Realizzare la manutenzione degli attrezzi elettrici. Controllare che le partie. mobili non siano disallineate o bloccate, che non ci siano parti rotte o altre
condizioni che possono compromettere il funzionamento dell’attrezzo
elettrico. Se danneggiati, fare riparare gli attrezzi elettrici prima del loro
uso. Molti incidenti sono causati da attrezzi trascurati.
Mantenere gli attrezzi da taglio aflati e puliti.f. Gli attrezzi da taglio sottoposti
a regolare manutenzione e ben aflati si inceppano di meno e sono più facili da
manovrare.
Usare l’attrezzo elettrico, gli accessori e le punte, ecc. attenendosi a questeg. istruzioni, tenendo presenti le condizioni di utilizzo e il lavoro da svolgere.
Usare l’attrezzo elettrico per operazioni diverse da quelle a cui è destinato può
dare luogo a situazioni pericolose.
IT
RP 330-B, RP 330-C
Istruzioni per l’uso
1 Informazioni generali
1.1 Parti del manuale
Questo manuale di istruzioni si compone delle seguenti parti:
• Pressatrice RP 330-B/C
• Ganasce
• Batteria ricaricabile, adatta per RP 330-B
Il manuale di istruzioni del fabbricante (vedi indicazione sul caricabatterie e sulla
batteria ricaricabile) contiene le istruzioni complete del caricabatterie e della
batteria ricaricabile in dotazione. RIDGID non può garantire la completezza di
queste istruzioni.
1.2 Prima di mettere in funzione l’attrezzo
è da notare quanto segue:
• Vericare che l’attrezzo consegnato sia completo e che non abbia
subito danni durante il trasporto
• Seguire le istruzioni di sicurezza
• Seguire il manuale di istruzioni
1.3 Lettura di questo manuale di istruzioni
Leggere attentamente il manuale di istruzioni del fabbricante del caricabatterie e
della batteria per informazioni sull’uso e sulla ricarica della batteria ricaricabile. Se
permangono ulteriori dubbi dopo aver letto attentamente questo manuale, siete
pregati di rivolgervi al fabbricante per trovare il servizio di assistenza più vicino
(vedi gli indirizzi sulla scheda di garanzia).
Non ci assumiamo alcuna responsabilità per danni e perdite o malfunzionamenti
derivanti dalla mancata osservanza del manuale di istruzioni.
1.4 Illustrazioni e modiche tecniche
Le illustrazioni possono differire dalla realtà e non sono vincolanti. Ci riserviamo il
diritto di realizzare modiche tecniche agli apparecchi senza preavviso, per poter
soddisfare le richieste sempre nuove dei clienti.
1.5 Conservazione
Riporre questo manuale di istruzioni in un posto sicuro.
1.6 Ulteriori informazioni
Fabbricante
Ridge Tool Company
Elyria, Ohio, USA
Applicabile alle Pressatrici RP 330-B/C
2 Informazioni di sicurezza
2.1 Avvertenze di sicurezza generali dell’attrezzo elettrico
AVVERTENZA Leggere tutte le avvertenze di sicurezza e tutte le
istruzioni. La mancata osservanza delle avvertenze e delle istruzioni
può causare scosse elettriche, incendi e/o lesioni gravi. Conservare
tutte le avvertenze e le istruzioni come riferimento futuro. Il termine «attrezzo
elettrico» nelle avvertenze si riferisce all’attrezzo alimentato a corrente (mediante
un cavo) o a batteria (senza cavo).
1) Sicurezza nell’area di lavoro
Mantenere l’area di lavoro pulita e ben illuminata.a. Aree in disordine o al buio
favoriscono gli incidenti.
Non utilizzare attrezzi elettrici in ambienti esplosivi, come in presenza dib. liquidi, gas o polveri inammabili. Gli attrezzi elettrici producono scintille che
possono incendiare la polvere o i fumi.
Mantenere i bambini e gli estranei lontani quando si utilizza l’attrezzoc. elettrico. Qualunque distrazione può farne perdere il controllo.
Ridge Tool Company
18
Tools For The ProfessionalTM
RP 330-B, RP 330-C
5) Uso e manutenzione dell’attrezzo a batteria
Eseguire la ricarica soltanto con il caricatore specicato dal fabbricante.a.
Un caricatore predisposto per un tipo specico di batteria può occasionare
rischi d’incendio se viene usato con batterie diverse.
Usare attrezzi elettrici solo con batterie appropriate ad essi.b. Usare qualunque
altra batteria può occasionare rischi di lesioni o incendio.
Durante i periodi di inutilizzo della batteria, riporla lontano da altri oggettic. metallici, come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti
metallici che possono chiudere il circuito fra un terminale e l’altro.
Cortocircuitare i terminali della batteria può causare bruciature o incendi.
In condizioni estreme, la batteria può rilasciare liquido: evitarne il contatto.d. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra
in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido
fuoriuscito dalla batteria può causare irritazioni o bruciature.
6) Revisione
Fare eseguire la revisione dell’attrezzo elettrico da una persona qualicata a. che usi soltanto parti di ricambio identiche. Questo garantisce la sicurezza
dell’attrezzo elettrico.
Se si rende necessario sostituire il cavo dell’alimentazione elettrica, esso b. dev’essere sostituito dal fabbricante o da un servizio di assistenza ufciale, in
modo da evitare rischi alla sicurezza.
2.2 Parti segnalate di queste istruzioni per l’uso
Leggere e osservare sempre le istruzioni di sicurezza di questo manuale di
istruzioni. Le istruzioni di sicurezza sono così segnalate:
La mancata osservanza di un’istruzione segnalata con questo simbolo
può causare lesioni gravi o letali.
La mancata osservanza di un’istruzione segnalata con questo simbolo
può causare danni all’apparecchio o alle proprietà.
Segnala ogni altra informazione o istruzioni speciali.
Elenchi
Quando le istruzioni sono semplicemente elencate, sono segnalate da
un • all’inizio della riga, ad es.:
• 1ª linea
• 2ª linea
Le istruzioni passo a passo (come azioni da eseguire) sono segnalate con una
freccia
all’inizio della riga: X
1º passo X
2º passo X
I passi vanno seguiti assolutamente nella sequenza presentata.
3 Dati tecnici
Pressatrice RP 330-C
Potenza nominale: ............................................................670 W
Tensione: ...........................................................................230 V
Fusibile di rete: .................................................................... 10 A
Tipo di isolamento
Controllo della macchina: ..........................................elettronico
Livello di pressione acustica: .....................................71,5 dB(A)
Livello di potenza acustica .........................................82,5 dB(A)
Livello di vibrazione: ..................................................< 2,5 m/s2
Trasmissione della potenza: ..........................................idraulica
Spinta al pistone: ..............................................................32 kN
Peso, compreso il cavo: ................................................... 4,6 kg
(Valori guida, soggetti a modiche)
Pressatrice RP 330-B
Potenza nominale: ............................................................490 W
Tensione: .............................................................................18 V
Controllo della macchina: ..........................................elettronico
Livello di pressione acustica: .....................................71,5 dB(A)
Livello di potenza acustica .........................................82,5 dB(A)
Livello di vibrazione: ..................................................< 2,5 m/s2
Trasmissione della potenza: ..........................................idraulica
Spinta al pistone: ..............................................................32 kN
Peso, compresa la batteria ricaricabile: ............................ 4,4 kg
Capacità della batteria ricaricabile
agli ioni di litio: ........................................................18 V / 2,2 Ah
(Valori guida, soggetti a modiche)
4.
Descrizione del dispositivo e modalità di funzionamento di base
4.1 Modalità di funzionamento di base
L’apparecchio è una pressatrice elettroidraulica. La pompa idraulica è azionata
da un motorino elettrico. La pressione idraulica del liquido agisce sul pistone di
azionamento da un lato, e i cilindri pressa (5) sono collegati all’asta del pistone.
I cilindri pressa producono la pressione grazie alla forza trasmessa attraverso le
camme della ganascia (7).
4.2 Controllo elettronico e indicatori LED
La pressatrice è controllata elettronicamente per evitare alterazioni e garantire
risultati perfetti. La presenza di malfunzionamenti è indicata dai diodi ad emissione
luminosa (LED)(2).
Essi controllano quanto segue:
• Perno di bloccaggio
• Tempo di pressione
• Tensione/capacità della batteria ricaricabile
• Intervalli di manutenzione
• Temperatura di funzionamento
Stato degli indicatori all’accensione della Pressatrice
Collegare la pressatrice alla rete elettrica
X
Far scorrere la batteria ricaricabile nella pressatrice X
Premere l’interruttore «ON-OFF» (1). X
L’indicatore LED (2) si accende mentre si preme l’interruttore «ON-OFF» per
vericare il funzionamento dei tre LED.
Interruttore «ON-OFF»
L’apparecchio può essere acceso o spento in ogni momento con l’interruttore
«ON-OFF» (eccetto durante un ciclo di pressatura).
Se la macchina resta inutilizzata quando è accesa, il controllo elettronico la
spegne dopo 10 minuti.
4.3 Indicazione di stato
LED Stato Descrizione
Verde
Acceso Apparecchio acceso
Lampeggia 230 V: Tensione insufciente; 18 V: Batteria
scarica. Ricaricare la batteria.
Rosso
Lampeggia Fuori dai limiti di temperatura
Acceso Perno della ganascia non inserito
completamente. Inserire perno.
Giallo
Lampeggia La macchina è bloccata - eseguire
manutenzione dopo 32.000 cicli o dopo un
malfunzionamento.
Acceso Indicatore di manutenzione dopo 30.000
cicli. L’apparecchio si blocca dopo 32.000
cicli.
4.4 Descrizione della pressatrice
Consultare la spiegazione nella pagina seguente
5 Campo di applicazione
La pressatrice con accessori di pressatura standard RIDGID o altri accessori di
pressatura standard disponibili sul mercato è adatta all’uso in tutti gli impianti
idraulici e di riscaldamento no a 54 mm o addirittura no a 108 mm se l’impianto
richiede una potenza di pressatura di 32 kN. La pressatrice con sistemi standard
VIEGA RIDGID è adatta all’uso in tutti gli impianti idraulici e di riscaldamento
VIEGA no a 108 mm.
Ridge Tool Company 19
Tools For The ProfessionalTM
RP 330-B, RP 330-C
6 Ganasce
6.1 Montaggio delle ganasce
Estrarre il perno di bloccaggio (6) X
Inlare la ganascia (7) nell’alloggiamento nella testa del dispositivo X
Inlare completamente il perno di bloccaggio (6). X
Se il perno di bloccaggio non è inlato completamente, la pressatrice
non può essere accesa (funzione di sicurezza elettronica). Indicazione
LED: il LED verde si accende e il LED rosso lampeggia.
6.2 Pulizia delle ganasce
Estrarre sempre la ganascia dalla macchina prima delle operazioni di
pulizia. Pulire le ganasce per eliminare la sporcizia e i residui metallici con
solvente. Dopodiché, spruzzare su tutta la ganascia un lubricante con
antiruggine.
6.3 Revisione delle ganasce
Vericare che la ganascia si chiuda completamente quando
è azionata. Dopo ogni utilizzo, vericare se la geometria di
pressatura delle ganasce presenta danni o segni d’usura.
6.4 Revisione e manutenzione delle ganasce
Spedire sempre tutte le ganasce, insieme alla pressatrice, a un servizio di
assistenza autorizzato per la revisione e la manutenzione ogni volta che la
pressatrice dev’essere revisionata (vedi 10.4 Revisione e manutenzione della
pressatrice).
7 Batteria
7.1 Tecnologia della batteria
La pressatrice è alimentata da una batteria con tecnologia agli ioni di litio.
7.2 Tipo di batteria
Usare solo batterie agli ioni di litio BMZ da 18 V (rif. 8043).
7.3 Ricarica della batteria
La batteria può essere ricaricata solo con un caricabatterie
originale BMZ di tipo BC1/1.8. Leggere le istruzioni per l’uso del
caricabatterie.
7.4 Consigli di sicurezza per le batterie agli ioni di litio
Siete pregati di seguire i seguenti consigli di sicurezza per usare le batterie agli
ioni di litio:
1. Non distruggere la batteria.
2. Non surriscaldarla o bruciarla.
3. Non provocare un cortocircuito.
4. Non immergerla in un liquido.
5. Non ricaricarla quando la temperatura ambiente è inferiore a 5°C.
6. Ricaricarla solo con un caricabatterie originale BMZ di tipo BC1/1.8.
7.5 Smaltimento delle batterie agli ioni di litio
Li - Ion
Le batterie vanno smaltite esattamente come la pressatrice (vedi punto 10.3)
8 Funzionamento
Non iniziare a lavorare no a quando non si ha letto e compreso questo manuale
di istruzioni.
8.1 Avviare la pressatura
Collegare la pressatrice alla rete elettrica
X
Far scorrere la batteria ricaricabile carica nella pressatrice X
Premere l’interruttore «ON-OFF» (1). X
Controllare l’indicatore LED (2): il LED verde dev’essere acceso. X
Controllare di avere inserito la ganascia corretta (7). X
8.2 Funzionamento
Non accendere la pressatrice senza la ganascia (7) montata.
Non pressare mai raccordi per tubi usando una ganascia inadatta.
Il risultato sarebbe inservibile e la pressatrice e la ganascia potrebbero
danneggiarsi
Controllare che la pressatrice con la ganascia sia stata posizionata X
correttamente rispetto all’asse del tubo sul raccordo da pressare.
Seguire le illustrazioni illustrate fornite con il raccordo da pressare in
modo da ottenere un collegamento corretto.
1. Interruttore «ON-OFF»
2. indicatori LED, verde, rosso e
ambra
3. Interruttore di azionamento
4. La testa del dispositivo con la
ganascia installata può essere
ruotata di 270°
5. Cilindri di pressione
6. Perno di bloccaggio
7. Ganascia
8. Targhetta dati
9. Involucro di plastica
10. Cavo elettrico / batteria
ricaricabile 18 V g vedi
dettaglio
11. Ripristino di emergenza
(tasto giallo)
Descrizione della pressatrice
10
8
9
3
11
5
7 6 4
1
2
10
8
Massimo 2 pressature di 54 mm
di dimensione al minuto
Other manuals for RP 330-B
2
This manual suits for next models
1
Table of contents
Languages:
Other RIDGID Crimping Tools manuals
