Riello Burners Guliver RG3D Instruction Manual

Montage und Bedienungsanleitung
Manuel d’entretien
Installation, use and maintenance instructions
Istruzioni per installazione, uso e manutenzione
2903072 (0)
Bruciatore di gasolio
Öl-Gebläsebrenner
Brûleur fioul
Light oil burner
CODICE
CODE
MODELLO - MODELL
MODELE - MODEL
TIPO - TYP
TYPE
3739454 RG3D 394 T1
I
D
F
GB
Funzionamento bistadio
Zweistufiger Betrieb
Fonctionnement à 2 allures
Two stage operation

3072 1I
INDICE
1. DESCRIZIONE DEL BRUCIATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Materiale a corredo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Accessori. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Campi di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.1 Posizione di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.2 Fissaggio alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.3 Alimentazione del combustibile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.4 Regolazione elettrodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.5 Impianti idraulici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.6 Collegamenti elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.1 Regolazione della combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

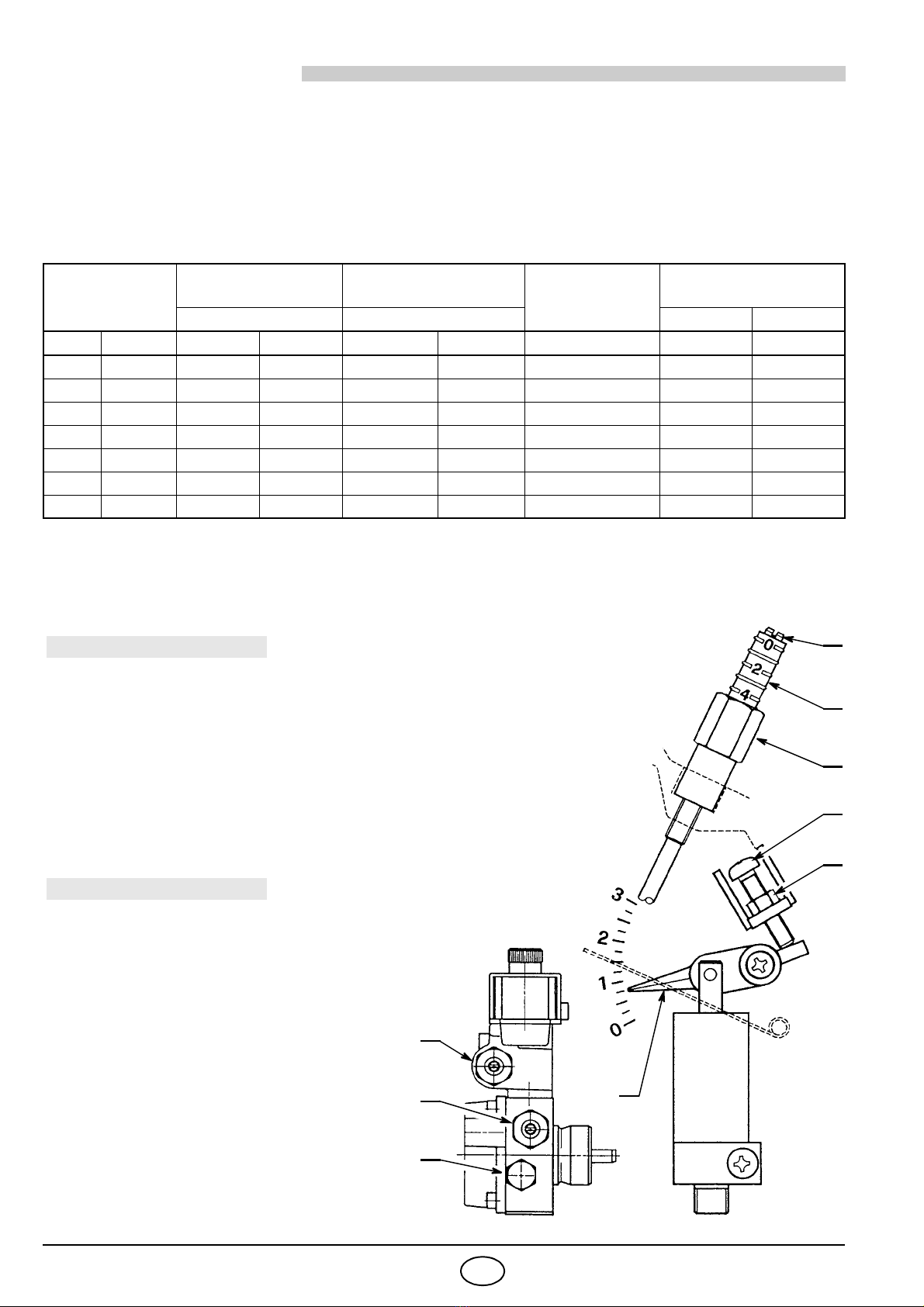

4.2 Ugelli consigliati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.3 Regolazione serranda aria e pressione pompa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.4 Posizione di manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.5 Regolazione testa di combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

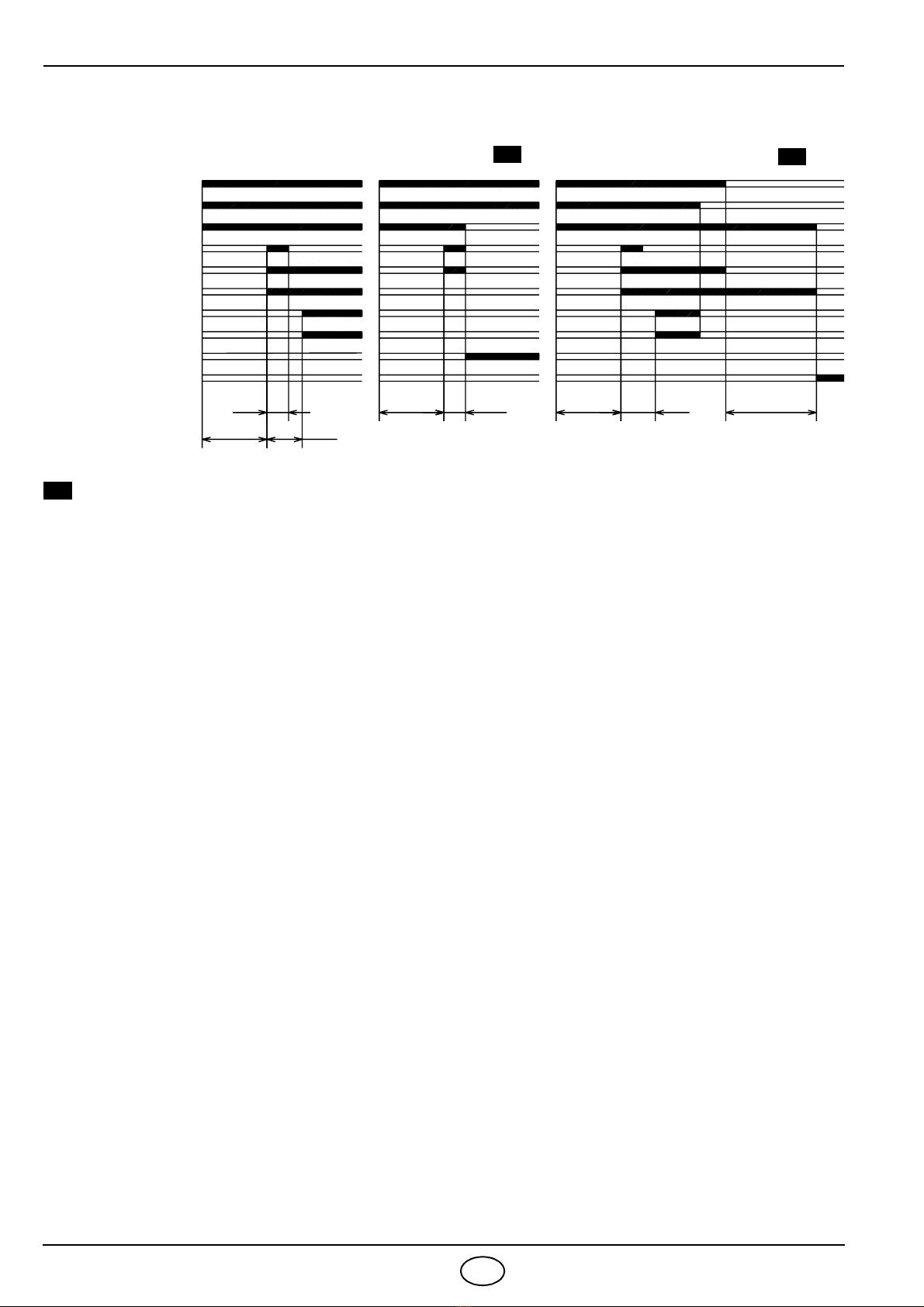

4.6 Programma di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.7 Funzione di riciclo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.8 Funzione di post-ventilazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.9 Sbocco apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5. MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5.1 Diagnostica visiva apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.1 Difficoltà di avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.2 Anomalie in funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7. AVVERTENZE E SICUREZZA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7.1 Identificazione bruciatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7.2 Regole fondamentali di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3072 2I
1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di gasolio con funzionamento bistadio.
1.1 MATERIALE A CORREDO
Flangia con schermo isolante . . . . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . .N° 4
Vite e dadi per flangia . . . . . . . . . . . . N° 1 Tubi flessibili con nipples. . . . . . . . . . . . . . . . . . . . .N° 2
Spina a 4 poli . . . . . . . . . . . . . . . . . . N° 1 Sblocco remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 1
1.2 ACCESSORI
KIT DIAGNOSTICA SOFTWARE
E’ disponibile un kit speciale che identifica la vita del bruciatore mediante collegamento ottico a PC indi-
candone ore di funzionamento, numero e tipologie di blocchi, numero di serie dell’apparecchiatura etc…
Per visualizzare la diagnostica procedere come segue:
®Collegare all’apposita presa dell’apparecchiatura il kit fornito separatamente.
La lettura delle informazioni avviene dopo l’avviamento del programma software compreso nel kit.
KIT SBLOCCO REMOTO
Il bruciatore è corredato di un kit di sblocco remoto (RS)composto da un collegamento al quale si può con-
nettere un pulsante fino ad una distanza massima di 20 metri.
Per l’installazione, togliere il blocchetto di protezione predisposto in fabbrica ed inserire quello fornito a
corredo del bruciatore (vedi schema elettrico a pag. 7).
1– Pompa con variatore di pressione
2– Testa di combustione
3– Apparecchiatura di comando e controllo
4– Pulsante di sblocco con segnalazione di blocco
5– Flangia con schermo isolante
6– Gruppo regolazione serranda aria 2° stadio
®CE Reg. N.: 0036 0298/00 secondo 92/42/CEE.
®Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.
®Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 89/336/CEE, Bassa Tensione 73/23/CEE,
Macchine 98/37/CEE e Rendimento 92/42/CEE.
®Il bruciatore è omologato per funzionamento intermittente secondo la Normativa EN 267.
D4682
7– Gruppo portaugello
8– Rivelatore fiamma
9– Martinetto
10 – Presa a 4 poli
11 – Valvola 2° stadio
12 – Valvola 1° stadio
Fig. 1
1
2
6
8
5
7
10
12
11
9
4
3

3072 3I

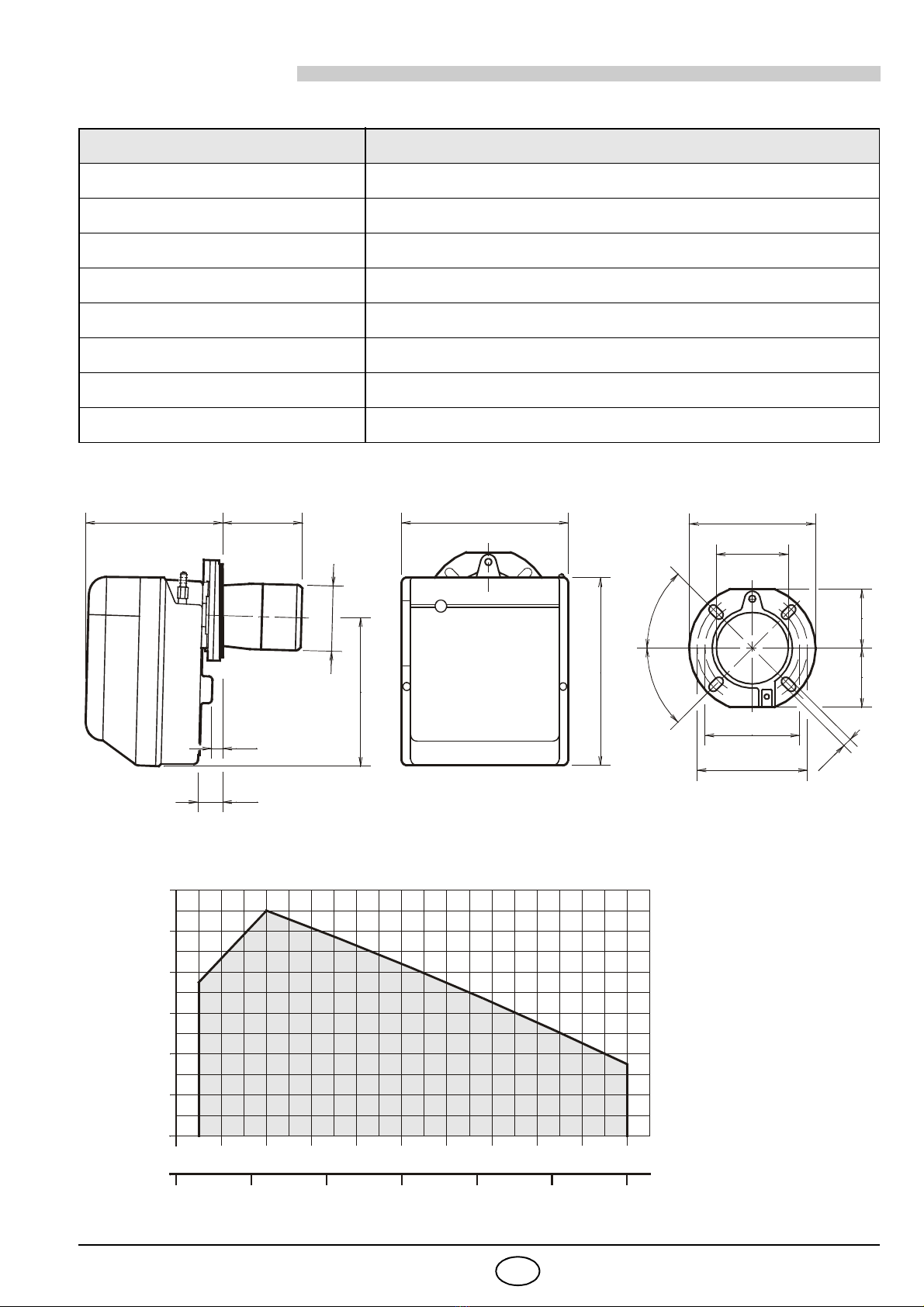

2. DATI TECNICI
2.1 DATI TECNICI
2.2 DIMENSIONI
2.3 CAMPO DI LAVORO, (secondo EN 267)
TIPO 394T1
Portata - Potenza termica 5,5/7 ÷15kg/h–65/83÷178 kW
Combustibile
Gasolio, viscosità 4 ÷ 6 mm
2
/s a 20°C
Alimentazione elettrica Monofase, 230V ±10% ~50Hz
Motore 1,8A assorbiti – 2800 g/min. – 294 rad/s
Condensatore 6,3 µF
Trasformatore d’accensione Secondario 8 kV – 16 mA
Pompa Pressione: 8 ÷15 bar
Potenza elettrica assorbita 0,39 kW
228 142 300 213
160
190
12
36
285
345
11
9999
127
45°
45°
D5353
ø123
5678 Portatadigasolio–kg/h
60 Potenza termica – kW
1,6
1,2
0,8
0,4
0
P
ress
i
one
i
n camera
di
combustione – mbar
D5356
910
80
2,0
2,4
11 15
100 120
12 13 14
140 160 180

3072 4I
3. INSTALLAZIONE
L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.
3.1 POSIZIONE DI FUNZIONAMENTO
Il bruciatore è predisposto esclusivamente per il funzionamento nelle posizioni 1e 2.
L’installazione 1è da preferire in quanto è l’unica che consente la manutenzione come descritto di seguito
in questo manuale.
L’installazioni 2consente il funzionamento ma non la manutenzione con l’aggancio alla caldaia.
Ogni altro posizionamento è da ritenersi compromissorio per il buon funzionamento dell’apparecchio.
Le installazioni 3, 4 e 5sono vietate per motivi di sicurezza.
3.2 FISSAGGIO ALLA CALDAIA
Per installare il bruciatore alla caldaia è necessario effettuare le seguenti operazioni:
®Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).
®Allargare, se necessario, i fori dello schermo isolante (4, fig. 4).
®Fissare alla portina della caldaia (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2)
interponendo lo schermo isolante (4), (vedi fig. 2).
®Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 5.
D7088
1 2 3 4 5
Fig. 5
D5012
Fig. 4
D5025
Fig. 2
Fig. 3
S7071

3072 5I

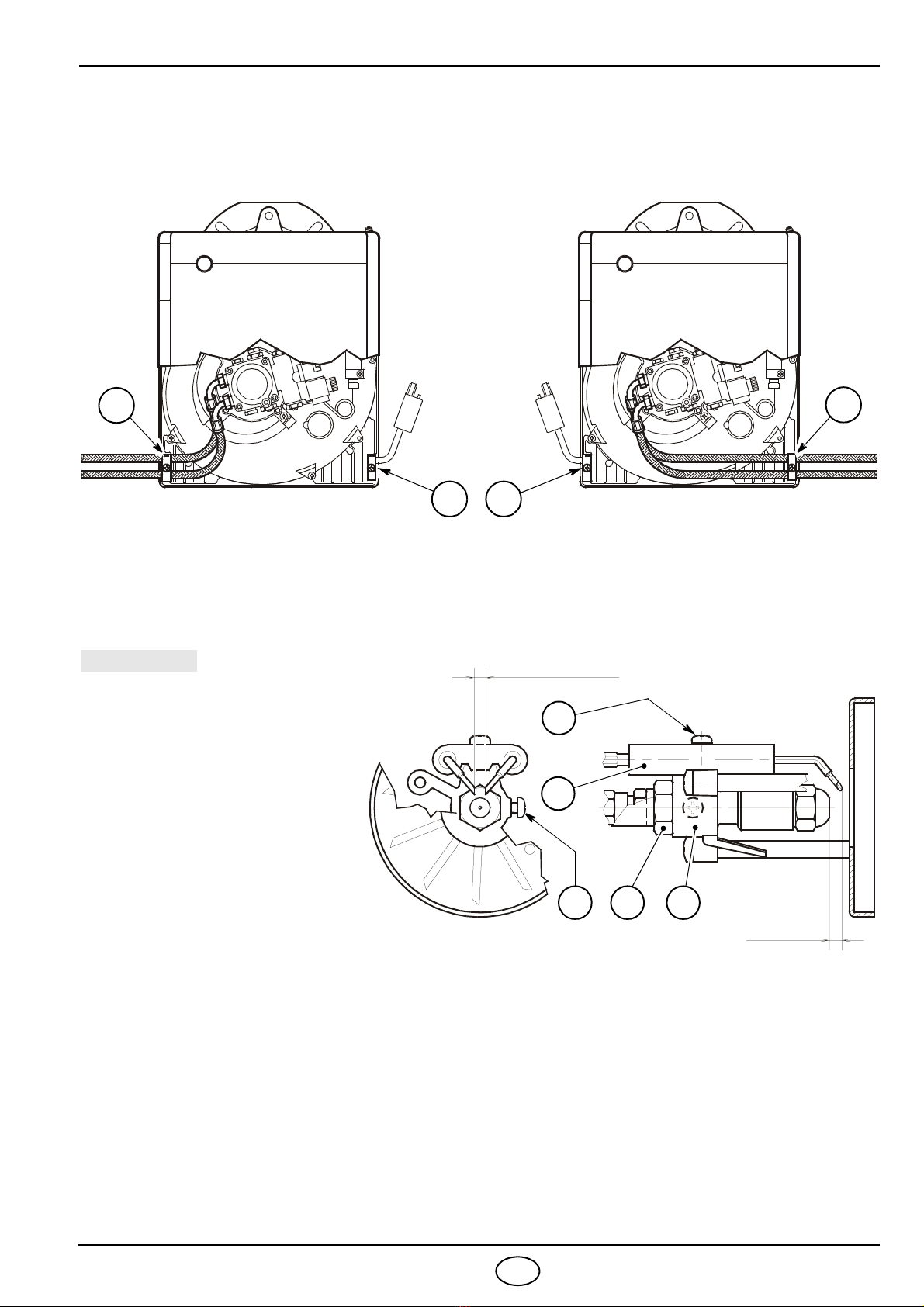

3.3 ALIMENTAZIONE DEL COMBUSTIBILE
Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.
A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la
piastrina di fissaggio (1) che il pressacavo (2), (vedi fig. 6).
3.4 REGOLAZIONE ELETTRODI, (vedi fig. 7)
D5345
22
11
Fig. 6
LE MISURE DEVONO ESSERE
RISPETTATE
Appoggiare il gruppo supporto-eli-
ca (1) al portaspruzzo (2) e blocca-
re con la vite (3).
Per eventuali aggiustamenti allen-
tare la vite (4) e spostare il gruppo
elettrodi (5).
Per accedere agli elettrodi eseguire
l’operazione descritta al capitolo “4.4
POSIZIONE DI MANUTENZIONE”
(pag. 9).
ATTENZIONE
D5341 6 ÷ 7 mm
4,5 – 0,5 mm
0
4
5
123
Fig. 7

3072 6I
4
3.5 IMPIANTI IDRAULICI
È necessario installare un filtro sulla linea di alimentazione del combustibile
* SOLO PER L’ITALIA: Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n° 73 del 29/7/71.
H= dislivello; L= max. lunghezza del tubo di aspirazione; øi= diametro interno del tubo.
INNESCO POMPA
Nell’impianto di fig. 9 è sufficiente
allentare l’attacco del vacuometro (6, fig. 8)
ed attendere la fuoriuscita del combustibile.
Negli impianti di fig. 10 e 11 avviare il bruciatore ed attendere
l’innesco. Se avviene il blocco prima dell’arrivo del combustibile,
attendere almeno 20 secondi, poi ripetere l’operazione.
Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).
Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda che le
tubazioni siano a perfetta tenuta.
Negli impianti in depressione (fig. 11) si consiglia di far arrivare la tubazione di ri-
torno alla stessa altezza della tubazione di aspirazione. In questo caso non è ne-
cessaria la valvola di fondo. Se invece la tubazione di ritorno arriva sopra il livello
del combustibile la valvola di fondo è indispensabile. Questa soluzione è meno
sicura della precedente per la possibile mancanza di tenuta della valvola.
1 - Aspirazione
2 - Ritorno
3 -Vite di by-pass
4 - Attacco manometro
5 - Regolatore di
pressione 2° stadio
6 - Attacco vacuometro
7 - Regolatore di pressione 1° stadio
8 - Pistoncino variatore di pressione
9 - Valvola 2° stadio
10 - Valvola 1° stadio
11 - Presa di pressione ausiliaria
H
metri
L metri
øi
8 mm
øi
10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
®Accertarsi, prima di mettere in funzione il bruciatore, che il tubo di
ritorno del combustibile non abbia occlusioni. Una eccessiva con-
tropressione provocherebbe la rottura dell’organo di tenuta della
pompa.
®La pompa è predisposta per funzionamento bitubo.
Per il funzionamento monotubo è necessario svitare il dado di
ritorno (2), togliere la vite di by-pass (3) e quindi riavvitare il dado
(2), (vedi fig. 8).
ATTENZIONE
H
metri
L metri
øi
8 mm
øi
10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
S7067
Fig. 8
D5338
H
max. 4 m
*
H
max. 4 m
max. 4 m
H
H
H
D5337
Fig. 10 Fig. 11
**
Fig. 9
IMPIANTO NON AMMESSO
IN GERMANIA

3072 7I

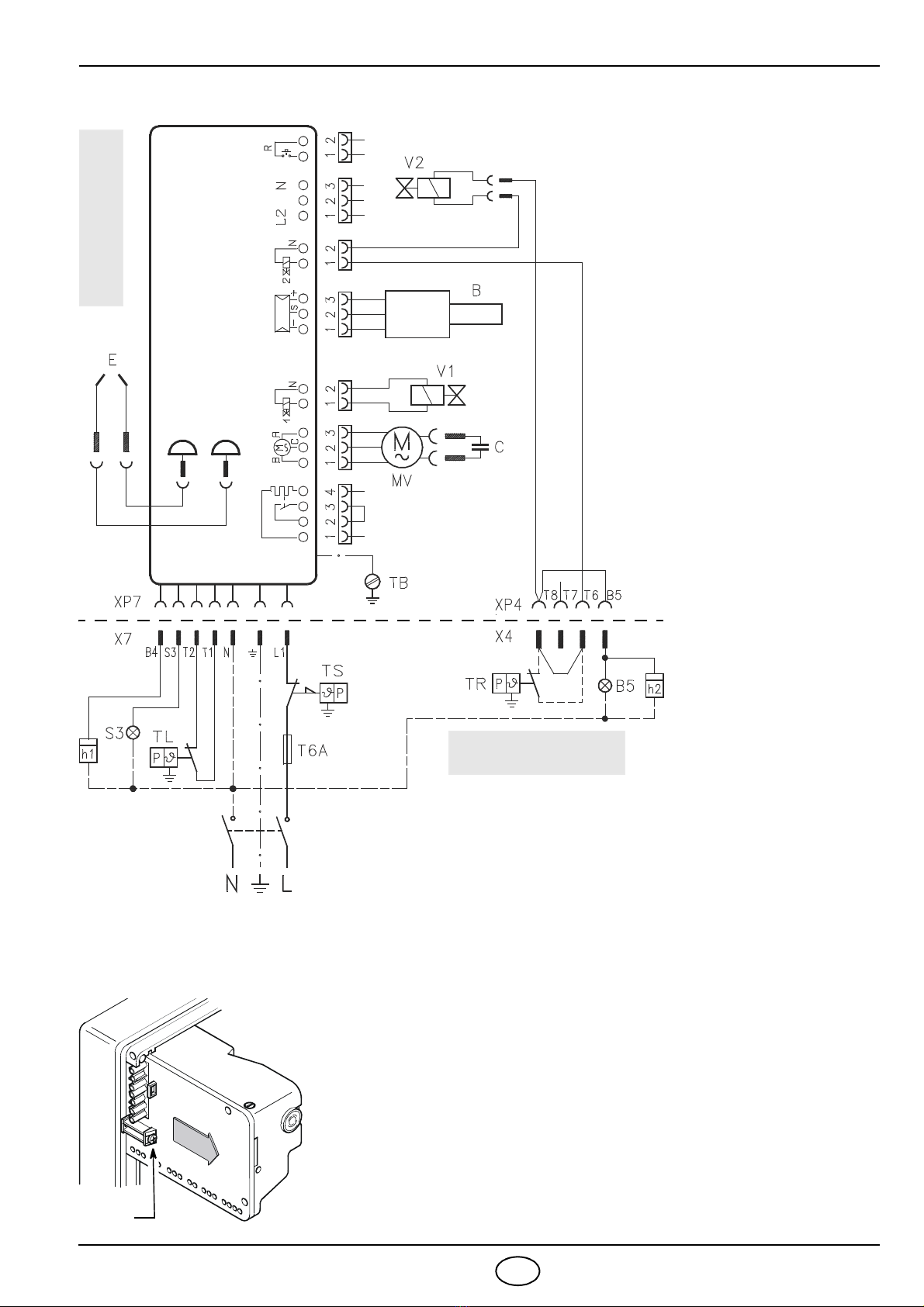

3.6 COLLEGAMENTI ELETTRICI
AE9275
A CURA
DELL’INSTALLATORE
ESEGUITO
IN FABBRICA
APPARECCHIATURA
MO550
D4685
Interruttore
generale
230V ~ 50Hz
ATTENZIONE:
®Non scambiare il neutro con la
fase, rispettare esattamente lo
schema indicato ed eseguire un
buon collegamento di terra.
®La sezione dei conduttori deve es-
sere di min. 1 mm2.
(Salvo diverse indicazioni di norme
e leggi locali).
®I collegamenti elettrici eseguiti
dall’installatore devono rispettare
le norme vigenti nel paese.
(Vedi “Impianti idraulici” a pag. 6)
Nel caso in cui in alcuni impianti
idraulici vi fosse il dispositivo auto-
matico di intercettazione (230V -
0,5A max.) è necessario collegarlo
ai morsetti N - T2 della spina 7 poli.
APPARECCHIATURA, (vedi fig. 12)
Per estrarre l’apparecchiatura dal bruciatore è necessario:
®sconnettere tutti i connettori ad essa collegati, la spina a 7 poli, i cavi di
alta tensione ed il filo di terra (TB);
®svitare la vite (A) e tirare l’apparecchiatura nel senso della freccia.
Per l’installazione dell’apparecchiatura è necessario:
®avvitare la vite (A) con una coppia di serraggio da 1 ÷ 1,2 Nm;
®connettere tutti connettori precedentemente scollegati.
NOTA:
I bruciatori sono stati omologati per funzionamento intermittente.
Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere
all’apparecchiature elettrica di effettuare un controllo della propria efficienza
all’avviamento. Normalmente l’arresto del bruciatore viene assicurato dal ter-
mostato limite (TL) della caldaia. Se così non fosse è necessario applicare in
serie a (TL) un interruttore orario che provveda all’arresto del bruciatore
almeno una volta ogni 24 ore.
COLLAUDO
®Verificare l’arresto del bruciatore aprendo i termostati.
®Verificare il blocco del bruciatore in funzionamento oscurando il rivelatore
fiamma.
LEGENDA:
B– Rivelatore fiamma
B5 – Segnalazione funzio-
namento 2° stadio
C– Condensatore
E–Elettrodo
h.. – Contaore
MV –Motore
S3 – Segnalazione di
blocco a distanza
T6A – Fusibile
TB – Terra bruciatore
TL – Termostato limite
TR – Termostato di
regolazione
TS – Termostato di
sicurezza
V1 – Valvola olio 1° stadio
V2 – Valvola olio 2° stadio
X.. –Spina
XP.. –Presa
Fig. 12

3072 8I
4. FUNZIONAMENTO
4.1 REGOLAZIONE DELLA COMBUSTIONE
In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e
il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il
controllo della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media dell’acqua della
caldaia. A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la rego-
lazione della testa di combustione e la regolazione della serranda dell’aria secondo la tabella seguente.
I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).
Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.
4.2 UGELLI CONSIGLIATI
Monarch tipo R; Delavan tipo W - E; Steinen tipo Q; Danfoss tipo S; Satronic tipo S.
4.3 REGOLAZIONE SERRANDA ARIA E PRESSIONE POMPA
Ugello
Pressione
pompa Portata bruciatore Regolazione
testa di
combustione
Regolazione
serranda aria
bar kg/h ± 4% 1° stadio 2° stadio
GPH Angolo 1° stadio 2° stadio 1° stadio 2° stadio Tacca Tacca Tacca
1,50 60° 9 14 5,2 6,5 0 0,2 0,5
1,75 60° 9 14 6,1 7,6 0,5 0,25 1,0
2,00 60° 9 14 7,0 8,7 1,5 0,4 1,1
2,25 60° 9 14 7,8 9,8 2,5 0,5 1,5
2,50 60° 9 14 8,7 10,8 3,5 0,6 2,0
3,00 60° 9 14 10,4 13,0 5,0 0,8 3,0
3,50 60° 9 14 12,2 15,2 6,0 1,0 3,9
S7915
5
2
3
4
6
1
7
9
8
Fig. 13
REGOLAZIONE SERRANDA ARIA, (fig. 13)
Allentare il dado (1), agire sulla vite (2) e portare l’indice (3) sulla posi-
zione desiderata.
Quindi bloccare il dado (1).
REGOLAZIONE PRESSIONE POMPA, (fig. 14)
La pompa viene tarata in fabbrica a 9 bar.
Se necessario, ritarare la pressione agendo sulla vite (7).
Il manometro per il controllo della pressione va montato al posto del
tappo (8).
REGOLAZIONE 1° STADIO
REGOLAZIONE SERRANDA ARIA, (fig. 13)
Allentare il dado (4), agire sulla vite (5) fino a
portare l’indice (6) sulla posizione desiderata.
Quindi bloccare il dado (4).
All’arresto del bruciatore la serranda dell’aria
si chiude automaticamente, fino ad una
depressione max. al camino di 0,5 mbar.
REGOLAZIONE PRESSIONE POMPA, (fig. 14)
La pompa viene tarata in fabbrica a 14 bar.
Se necessario, ritarare la pressione agendo
sulla vite (9).
Il manometro per il controllo della pressione
va montato al posto del tappo (8).
REGOLAZIONE 2° STADIO Fig. 14

3072 9I
4.4 POSIZIONE DI MANUTENZIONE, (vedi fig. 15)
Per la sostituzione dell’ugello è necessario se-
guire le indicazioni riportate di seguito:
®Sfilare i cavetti (1) dall’apparecchiatura, il
rivelatore fiamma (2) e svitare il dado (3)
dalla pompa.
®Allentare le viti (4) ed estrarre il gruppo
portaugello (5) ruotando verso destra.
®Sfilare i cavetti (1) dagli elettrodi, allentare
la vite (3, fig. 7, pag. 5) ed estrarre dal
gruppo portaugello (5) il gruppo supporto
elica (6).
®Avvitare l’ugello (7) tenendo il portaugello
con l’ausilio di una chiave.
®Rimontare con procedimento inverso a
quanto sopra descritto.
ATTENZIONE
Al rimontaggio del gruppo portaugello (5) avvi-
tare il dado (3), come raffigurato in figura 16.
4.5 REGOLAZIONE TESTA DI COMBUSTIONE, (vedi fig. 15)
La regolazione della testa di combustione varia in base alla portata del bruciatore.
Per effettuare la sua regolazione procedere come segue:
®Ruotare in senso orario o antiorario la vite di regolazione (8) fino a che la tacca incisa sulla staffa di re-
golazione (9) coincide con il piano esterno del gruppo portaugello (5).
®Nell’esempio, la staffa di regolazione (9) è tarata a tacca 2,5; questo significa che il bruciatore è regolato
per una portata di 9,8 Kg/h con la pressione della pompa a 14 bar e con l’utilizzo di un ugello da
2,25 GPH, come viene indicato nella tabella di riferimento.
WM012
Fig. 15
1
25
3
4
8
9
5
6
7
SERRARE SENZA
PORTARE A BATTUTA
D5684
3
Fig. 16

3072 10 I
4.6 PROGRAMMA DI FUNZIONAMENTO
Il blocco viene segnalato dalla spia del pulsante di comando e controllo (4, fig. 1, pag. 2) dell’apparec-
chiatura.
4.7 FUNZIONE DI RICICLO
L’apparecchiatura permette il riciclo, ossia la ripetizione completa del programma di avviamento, per un
massimo di 3 tentativi nel caso in cui la fiamma si spegne in funzionamento.
4.8 FUNZIONE DI POST-VENTILAZIONE
La post-ventilazione è una funzione che mantiene la ventilazione dell’aria anche dopo lo spegnimento del
bruciatore. Lo spegnimento del bruciatore avviene all’apertura del termostato limite (TL) con la conse-
guente interruzione dell’apporto di combustibile delle valvole.
Per utilizzare questa funzione è necessario agire sul pulsante di sblocco quando il termostato limite (TL)
non è commutato (BRUCIATORE SPENTO).
Il tempo di post-ventilazione può essere impostato per un massimo di 6 minuti, procedendo come segue:
®Premere il pulsante di sbocco per 5 secondi almeno, finchè il led di segnalazione diventa rosso.
®Impostare il tempo desiderato premendo il pulsante più volte: 1 volta = 1 minuto di post-ventilazione.
®Dopo 5 secondi l’apparecchiatura segnalerà automaticamente i minuti impostati tramite i lampeggi del
led rosso: 1 lampeggio = 1 minuto di post-ventilazione.
Per resettare tale funzione è sufficiente premere il pulsante per 5 secondi finchè il led di segnalazione
diventa rosso e rilasciarlo senza eseguire nessuna operazione, poi attendere almeno 20 secondi per far
ripartire il bruciatore.
Se durante la post-ventilazione vi è una nuova richiesta di calore, alla commutazione del termostato limite
(TL) il tempo di post-ventilazione si interrompe e inizia un nuovo ciclo di funzionamento del bruciatore.
L’apparecchiatura esce dalla fabbrica con la seguente impostazione: 0 minuti = no post-ventilazione.
4.9 SBLOCCO APPARECCHIATURA
Per effettuare lo sblocco dell’apparecchiatura procedere come segue:
®Premere il pulsante di sblocco per almeno 1 secondo.
Nel caso in cui il bruciatore non riparta è necessario verificare la chiusura del termostato limite (TL).
Normale
Blocco per mancata
accensione
A
D7090
Blocco per mancato spegnimento
durante post-ventilazione A
15s
5s 15s
8s
15s 8s 30s5s
Termostato 1° stadio
Termostato 2° stadio
Motore
Trasf. d’accensione
Valvola 1° stadio
Fiamma 1° stadio
Valvola 2° stadio
Fiamma 2° stadio
Spia blocco
Blocco per mancato
spegnimento
A

3072 11 I
5. MANUTENZIONE
Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere líalimentazione elettrica al brucia-
tore agendo sull’interruttore generale dell’impianto e chiudere la valvola di intercettazione del gasolio.
Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in con-
formità alle leggi e normative locali.
La periodica manutenzione è essenziale per un buon funzionamento del bruciatore; evita in questo modo
consumi inutili di combustibile e riduce le emissioni inquinanti nellíambiente.
LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SEGUENTI:
®Verificare che non ci siano occlusioni o strozzature nei tubi di alimentazione e ritorno del combustibile,
nelle zone di aspirazione aria e nei condotti di evacuazione dei prodotti della combustione.
®Verificare il corretto posizionamento della testa di combustione e del suo fissaggio alla caldaia.
®Effettuare la pulizia della testa di combustione nella zona di uscita del combustibile.
®Effettuare la pulizia del filtro di linea di aspirazione del combustibile e del filtro della pompa.
®Verificare la corretta esecuzione dei collegamenti elettrici del bruciatore.
®Effettuare la pulizia del rivelatore fiamma.
®Rilevare il corretto consumo di combustibile.
®Verificare la corretta regolazione della testa di combustione (fig. 15 pag. 9) e della serranda aria (fig. 13,
pag. 8).
®Sostituire l’ugello se necessario (fig. 15, pag. 9) e verificare il corretto posizionamento degli elettrodi (fig. 7,
pag. 5).
®Effettuare la pulizia della girante.
Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, controllando le corrette tarature in 1°
e 2° stadio di tutti gli elementi indicati nel presente manuale. Quindi effettuare un’analisi della combustio-
ne verificando:
- Indice di fumosità (Bacharach); Percentuale di CO2(%); - Contenuto di CO (ppm);
- Contenuto NOx (ppm); - Temperatura dei fumi al camino.
5.1 DIAGNOSTICA VISIVA APPARECCHIATURA
L’apparecchiatura in dotazione ha una funzione diagnostica attraverso la quale è possibile individuare le
eventuali cause di mal funzionamento (segnalazione: LED ROSSO).
Per utilizzare tale funzione, è necessario premere il pulsante di sblocco per almeno 3 secondi dall’istante di
messa in sicurezza (blocco).
L’apparecchiatura genera una sequenza di impulsi che si ripete ad intervalli costanti di 2 secondi.
La sequenza degli impulsi emessi dall’apparecchiatura identifica le possibili tipologie di guasto che vengono
elencate nella seguente tabella.
SEGNALE CAUSA PROBABILE
2 lampeggi

Non viene rilevato un segnale stabile di fiamma alla fine del tempo di sicurezza:
– rivelatore fiamma difettoso o sporco;
– valvola dell'olio difettosa o sporca;
– inversione fase/neutro;
– guasto al trasformatore di accensione;
– bruciatore mal regolato.
4 lampeggi

Luce presente in camera prima dell’accensione e allo spegnimento del bruciatore:
– presenza di luce estranea prima o dopo la commutazione del termostato limite;
– presenza di luce estranea durante la pre-ventilazione;
– presenza di luce estranea durante la post-ventilazione.
         
2sLampeggi Lampeggi
LED ROSSO acceso
premere sblocco per 3s
Intervallo

3072 12 I
Per resettare l’apparecchiatura dopo la visualizzazione della diagnostica visiva è
necessario premere il pulsante di sblocco.
6. ANOMALIE / RIMEDI
Si elencano alcune cause e i possibili rimedi ad una serie di anomalie che potrebbero verificarsi e portare ad un
mancato avviamento o non regolare funzionamento del bruciatore. Un’anomalia, nel funzionamento nella mag-
gior parte dei casi, porta all’accensione della segnalazione all’interno del pulsante di sblocco dell’apparec-
chiatura di comando e controllo (4, fig. 1, pag. 2). All’accendersi di questo segnale, il bruciatore potrà
funzionare nuovamente solo dopo aver premuto a fondo il pulsante di sblocco; fatto ciò, se avviene un’ac-
censione regolare, si può imputare l’arresto ad una anomalia transitoria e non pericolosa. Al contrario, se il
blocco persiste si dovrà ricercare la causa dell’anomalia e attuare i rimedi illustrati nelle tabelle seguenti.
6.1 DIFFICOLTÀ DI AVVIAMENTO
SEGNALE CAUSA PROBABILE
7 lampeggi

Perdita della fiamma durante il funzionamento:
– bruciatore mal regolato;
– valvola dell'olio difettosa o sporca;
– rivelatore fiamma difettoso o sporco.
8 lampeggi

Verifica e controllo del riscaldatore dell'olio (se presente):
– riscaldatore o termostato di controllo difettoso.
ANOMALIA POSSIBILE CAUSA RIMEDIO
Il bruciatore non par-
te alla chiusura del
termostato di limite.
Manca l’alimentazione elettrica.
Verificare presenza tensione ai morsetti
L1 – N della spina 7 poli.
Verificare lo stato dei fusibili.
Verificare che il termostato di sicurezza
non sia in blocco.
Il rivelatore fiamma vede luce estranea. Eliminare la fonte di luce.
Termostati di consenso guasti. Provvedere ad una loro sostituzione.
Le connessioni dell’apparecchiatura
elettronica non sono correttamente
inserite.
Controllare e connettere a fondo tutte
le prese.
Il bruciatore va in
blocco prima o
durante la preven-
tilazione.
Il rivelatore fiamma vede luce estranea. Eliminare la fonte di luce.
Il bruciatore esegue
normalmente il ciclo
di preventilazione ed
accensione e si bloc-
ca dopo circa 5s.
Il rivelatore fiamma è sporco. Provvedere a una sua pulizia.
Il rivelatore fiamma è difettosa. Provvedere a una sua sostituzione.
La fiamma si stacca o non si forma.
Controllare la pressione e la portata del
combustibile.
Controllare la portata dell’aria.
Cambiare ugello.
Verificare la bobina dell’elettrovalvola
di 1° stadio.
Avviamento del bru-
ciatore con ritardo di
accensione.
Gli elettrodi di accensione sono mal
posizionati.
Provvedere a una corretta regolazione
secondo quanto indicato nel manuale.
Portata dell’aria troppo elevata. Regolare la portata dell’aria secondo
quanto indicato nel manuale.
Ugello sporco o deteriorato. Provvedere a una sua sostituzione.
ATTENZIONE

3072 13 I
6.2 ANOMALIE IN FUNZIONAMENTO
7. AVVERTENZE E SICUREZZA
Al fine di garantire una combustione col minimo tasso di emissioni inquinanti, le dimensioni ed il tipo di ca-
mera di combustione del generatore di calore, devono corrispondere a valori ben definiti.
È pertanto consigliato consultare il Servizio Tecnico di Assistenza prima di scegliere questo tipo di brucia-
tore per l’abbinamento con una caldaia. Il personale abilitato è quello avente i requisiti tecnico professionali
indicati dalla legge 5 marzo 1990 n° 46.
L’organizzazione commerciale dispone di una capillare rete di agenzie e servizi tecnici il cui personale par-
tecipa periodicamente a corsi di istruzione e aggiornamento presso il Centro di Formazione aziendale.
Questo bruciatore deve essere destinato solamente all’uso per il quale è stato espressamente realizzato.
È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per danni causati a per-
sone, animali o cose, da errori d’installazione, di regolazione, di manutenzione e da usi impropri.
7.1 IDENTIFICAZIONE BRUCIATORE
La Targhetta d’identificazione di prodotto riporta il numero di matricola, il modello e i principali dati tecnico-
prestazionali. La manomissione, l'asportazione, la mancanza della Targhetta d’identificazione non permette
la sicura identificazione del prodotto e rende difficoltosa e/o pericolosa qualsiasi operazione di installazione
e di manutenzione.
7.2 REGOLE FONDAMENTALI DI SICUREZZA
®È vietato l’uso dell’apparecchio da parte di bambini o persone inesperte.
®È assolutamente vietato tappare con stracci, carte od altro le griglie di aspirazione o di dissipazione e
l'apertura di aerazione del locale dov'è installato l'apparecchio.
®È vietato qualsiasi tentativo di riparazione dell’apparecchio da parte di personale non autorizzato.
®È pericoloso tirare o torcere i cavi elettrici.
®È vietata qualsiasi operazione di pulizia prima di avere scollegato l’apparecchio dalla rete di alimentazio-
ne elettrica.
®Non effettuare pulizie del bruciatore né di sue parti con sostanze facilmente infiammabili (es. benzina,
alcool, ecc.). La pulizia della mantellatura deve essere fatta solamente con acqua saponata.
®Non appoggiare oggetti sul bruciatore.
®Non tappare o ridurre dimensionalmente le aperture di aerazione del locale dov’è installato il generatore.
®Non lasciare contenitori e sostanze infiammabili nel locale dov’è installato l’apparecchio.
ANOMALIA POSSIBILE CAUSA RIMEDIO
Il bruciatore va in
blocco in funziona-
mento.
Sparizione fiamma per 3 volte.
Provvedere alla pulizia o la sostituzione
del rivelatore fiamma.
Provvedere alla sostituzione dell’ugello
sporco o deteriorato.
Mancato spegnimento.
Verificare l’efficienza del rivelatore
fiamma.
Verificare l’efficenza del pistoncino del
regolatore di pressione.
Verificare l’efficenza della valvola di inter-
cettazione della pompa.

3072 1D
INHALT
1. BESCHREIBUNG DES BRENNERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Mitgeliefertes Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Zubehörteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. TECHNISCHE MERKMALE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Betriebsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.1 Betriebsposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.2 Brennermontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.3 Brennstoffversorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.4 Elektrodeneinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.5 Ölversorgungsanlage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.6 Elektrisches Verdrahtungsschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. BETRIEB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.1 Einstellung der Brennerleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.2 Empfohlene Düsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.3 Einstellung der Luftklappe und des Pumpendrucks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.4 Wartungsposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.5 Brennkopfeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.6 Betriebsprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.7 Wiederanlauffunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.8 Nachbelüftungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.9 Entstörung des Steuergeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5.1 Visuelle Diagnostik des Steuergeräts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6. STÖRUNGEN / ABHILFE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.1 Anfahrschwierigkeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.2 Betriebsstörungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7. HINWEISE UND SICHERHEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7.1 Kennzeichnung des Brenners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7.2 Grundlegende Sicherheitsregeln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3072 2D
1. BESCHREIBUNG DES BRENNERS
Heizölbrenner mit zweistufigem Betrieb.
1.1 MITGELIEFERTES ZUBEHÖR
Kesselflansch mit Isolierdichtung . . . . . .1 St. Schraube und Muttern für Brenner-Flansch . . . . 1 St.
Ölschläuche mit Anschlußnippel . . . . . . .2 St. Schrauben und Muttern für Kesselflansch . . . . . 4 St.
4- poliger Stecker . . . . . . . . . . . . . . . . . .1 St. Fernentstörung . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
1.2 ZUBEHÖRTEILE
SATZ SOFTWAREDIAGNOSE
Zur Verfügung steht ein Spezialsatz, der die Lebensdauer des Brenners mittels optischem Anschluss an
einen PC erkennt und seine Betriebsstunden, die Anzahl und Typik der Störabschaltungen, die Seriennum-
mer des Steuergeräts usw. angibt. Zur Ansicht der Diagnose wie folgt vorgehen:
®Den gesondert gelieferten Satz an der dazu vorgesehenen Steckerbuchse des Steuergeräts anschließen.
Die Anzeige der Informationen erfolgt nach dem Start des Softwareprogramms im Satz.
SATZ FERNENTSTÖRUNG
Der Brenner ist mit einem Fernentstörungssatz (RS) ausgerüstet, der aus einer Verbindung besteht, an der
bis zu einer Entfernung von max. 20 Metern eine Taste angeschlossen werden kann. Zur Installation, den
werkseitig vorbereiteten Schutzblock entfernen und den mit dem Brenner gelieferten einbauen (siehe
Schaltplan auf Seite 7).
1– Ölpumpe mit Druck-Umschalter
2– Flammrohr
3– Steuergerät
4– Entstörtaste mit Störanzeige
5– Kesselflansch mit Isolierdichtung
6– 2. Stufe Luftklappenregulierung
®CE - Reg. - Nr.: 0036 0298/00 nach 92/42/EWG.
®Der Brenner entspricht der Schutzart IP X0D (IP 40) gemäß EN 60529.
®Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG, Niederspannungsrichtlinie
73/23/EWG, Maschinenrichtlinie 98/37/EWG und Wirkungsgradrichtlinie 92/42/EWG.
®Der Brenner ist gemäß der Norm EN 267 für intermittierenden Betrieb typgenehmigt.
7– Düsenstock
8– Flammendetektor
9– Luftsteuerung
10 – 4- polige Steckdose
11 – 2. Stufe Ventil
12 – 1. Stufe Ventil
D4682
Abb. 1
1
2
6
8
5
7
10
12
11
9
4
3

3072 3D

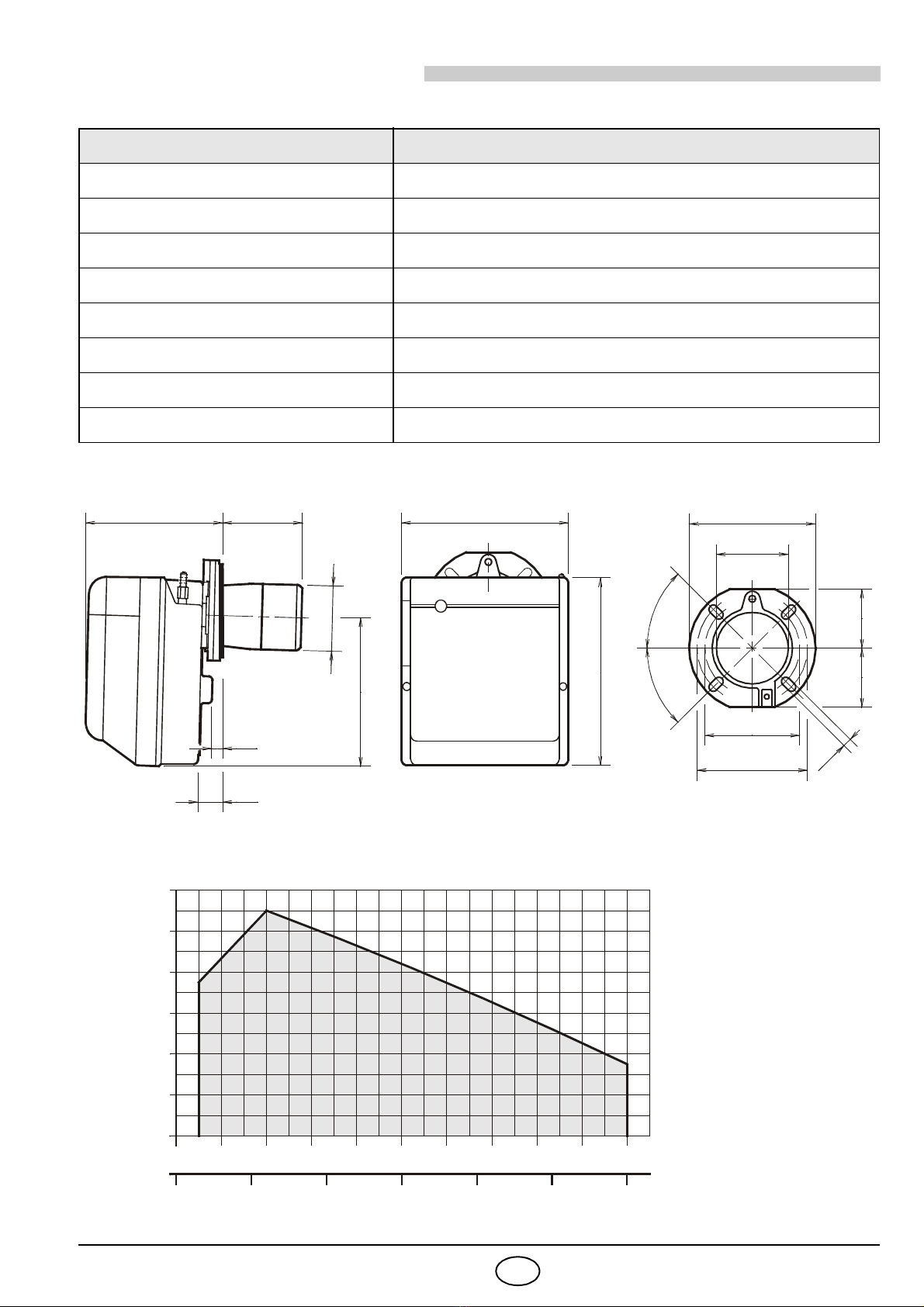

2. TECHNISCHE MERKMALE
2.1 TECHNISCHE DATEN
2.2 ABMESSUNGEN
2.3 BETRIEBSBEREICH, (nach EN 267)
TYP 394T1
Durchsatz - Feuerungswärmeleistung 5,5/7 ÷15 kg/h – 65/83 ÷178 kW
Brennstoff Heizöl-EL, Viskosität 4 ÷ 6 mm2/s bei 20°C
Stromversorgung Einphasig, 230V ±10% ~50Hz
Motor Stromaufnahme 1,8A – 2800 U/min. – 294 rad/s
Kondensator 6,3 µF
Zündtransformator Sekundärspannung 8 kV – 16 mA
Pumpe Druck: 8 ÷15 bar
Leistungsaufnahme 0,39 kW
228 142 300 213
160
190
12
36
285
345
11
9999
127
45°
45°
D5353
ø123
5678 Heizöldurchsatz–kg/h
60 Brennerleistung – kW
1,6
1,2
0,8
0,4
0
Druck im Feuerraum
mbar
D5356
910
80
2,0
2,4
11 15
100 120
12 13 14
140 160 180

3072 4D
3. INSTALLATION
DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.
3.1 BETRIEBSPOSITION
Der Brenner ist ausschließlich für den Betrieb in den Positionen 1und 2vorbereitet.
Die Position 1ist vorzuziehen, da sie die einzige ist, die eine Durchführung der Wartung wie hier folgend in
dieser Anleitung beschrieben ermöglicht.
Die Position 2ermöglicht den Betrieb, aber nicht die Wartung mit dem Einhängen am Heizkessel.
Jede andere Position kann den korrekten Betrieb des Geräts beeinträchtigen.
Die Positionen 3, 4und 5sind aus Sicherheitsgründen verboten.
3.2 BRENNERMONTAGE
Zur Installation des Brenners am Heizkessel sind folgende Vorgänge auszuführen:
®Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3).
®Falls erforderlich, die Bohrungen der Isolierdichtung (4, Abb. 4) erweitern.
®Mit den Schrauben (5) und (falls erforderlich) den Muttern (2) den Flansch (1) an der Kesseltür (3) mit
Isolierdichtung (4) montieren, (siehe Abb 2).
®Nach Abschluß der Montagearbeiten überprüfen, ob der Brenner leicht geneigt ist, wie in Abb. 5.
D7088
1 2 3 4 5
Abb. 5
D5012
Abb. 4
D5025
Abb. 2
Fig. 3
S7071
