Riello Burners Gulliver Series Quick start guide

2903150 (1) - 10/2008
Montage und Bedienungsanleitung
Istruzioni per installazione, uso e manutenzione
Installation, use and maintenance instructions
Bruciatori di gas ad aria soffiata
Gas-Gebläsebrenner
Forced draught gas burners
CODICE
CODE MODELLO - MODELL MODEL TIPO - TYP TYPE
3761171 BS1F 911 T1
3761271 BS2F 912 T1
3761371 BS3F 913 T1
3761471 BS4F 914 T1
I
D
GB
Funzionamento monostadio
Einstufiger Betrieb
One stage operation

3150
DICHIARAZIONE DI CONFORMITA’
RIELLO S.p.A. dichiara sotto la propria responsabilità che i sotto elencati bruciatori di gas ad aria soffiata
sono conformi alle seguenti Direttive Europee:
- Direttiva del Consiglio 73/23/CEE - 2006/95/CE – relativa al Materiale Elettrico
- Direttiva del Consiglio 89/336/CEE - 2004/108/CE – relativa alla Compatibilità Elettromagnetica
- Direttiva del Consiglio 90/396/CEE – relativa agli Apparecchi a Gas
e con le seguenti Norme Tecniche:
EN 676, EN 50081-1, EN 50081-2, EN 60335-1, EN 50165, EN 60529 (IP X0D)
e le sezioni applicabili della EN 746-2 – Apparecchiature di Processo Termico Industriale.
³Marcatura CE N° 0085AQ0409 secondo Direttiva Gas 90/396/CEE.
³Il bruciatore è omologato per funzionamento intermittente secondo la Normativa EN 676.
KONFORMITÄTSERKLÄRUNG
RIELLO S.p.A. erklärt unter ihrer Haftung, das die unten verzeichneten Gas-Gebläsebrenner mit folgenden
Europäischen Richtlinien:
- Richtlinie 73/23/EWG - 2006/95/EG – Elektrisches Material
- Richtlinie 89/336/EWG - 2004/108/EG – Elektromagnetische Verträglichkeit
- Richtlinie 90/396/EWG – Gasgeräte
und mit folgenden Technischen Normen konform sind:
EN 676, EN 50081-1, EN 50081-2, EN 60335-1, EN 50165, EN 60529 (IP X0D)
und die anwendbaren Abschnitte der EN 746-2 – Apparaturen für Industrielle Wärmeprozesse.
³CE Kennzeichnung Nr. 0085AQ0409 gemäß der Gasgeräterichtlinie 90/396/EWG.
³Der Brenner ist gemäß der Norm EN 676 für intermittierenden Betrieb typgenehmigt.
DECLARATION OF CONFORMITY
RIELLO S.p.A. hereby declares under its sole responsibility that the forced draught gas burners listed below
conform to the following European Directives:
- Council Directive 73/23/EEC - 2006/95/EC – relating to Electrical Equipment
- Council Directive 89/336/EEC - 2004/108/EC – relating to Electromagnetic Compatibility
- Council Directive 90/396/EEC – relating to Gas Appliances,
and to the following Technical Standards:
EN 676, EN 50081-1, EN 50081-2, EN 60335-1, EN 50165, EN 60529 (IP X0D)
and applicable sections of EN 746-2 – Industrial Thermoprocessing Equipment.
³CE marking No. 0085AQ0409 according to Gas Appliance Directive 90/396/EEC.
³The burner is approved for intermittent operation as per Directive EN 676.
Prodotto - Produktreihe
Product Tipo -Typ Type Modello - Ausführung Model
Bruciatori di gas ad aria soffiata
Gas-Gebläsebrenner
Forced draught gas burners
911 T1 - 912 T1
913 T1 - 914 T1 BS1F - BS2F BS3F - BS4F
RIELLO S.p.A.

3150 1I
INDICE
1. DESCRIZIONE DEL BRUCIATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Materiale a corredo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Accessori. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. DATI TECNICI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.3 Campi di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.1 Fissaggio al generatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.2 Posizione di funzionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.3 Rampa gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.4 Alimentazione elettrica rampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.5 Linea di alimentazione gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.6 Collegamenti elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.1 Regolazione della combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.2 Regolazione testa di combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.3 Regolazione serranda aria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.4 Posizionamento sonda elettrodo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.5 Posizionamento presa di pressione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.6 Controllo della combustione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.7 Pressostato aria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8 Programma di avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.9 Funzione di riciclo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.10 Funzione di post-ventilazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.11 Sbocco apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5. MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5.1 Diagnostica visiva apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.1 Difficoltà di avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.2 Anomalie in funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7. AVVERTENZE E SICUREZZA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.1 Identificazione bruciatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.2 Regole fondamentali di sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3150 2I
1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di gas ad aria soffiata con funzionamento monostadio.
1.1 MATERIALE A CORREDO
Flangia con schermo isolante . . . . . . N° 1 Viti e dadi per flangia di fissaggio al generatore. . . .N° 4
Vite e dado per flangia . . . . . . . . . . . . N° 1 Spina 7 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 1
Collegamento sblocco remoto . . . . . . .N° 1
1.2 ACCESSORI (optional):
KIT DIAGNOSTICA SOFTWARE
E’ disponibile un kit speciale che identifica la vita del bruciatore mediante collegamento ottico a PC indi-
candone ore di funzionamento, numero e tipologie di blocchi, numero di serie dell’apparecchiatura etc…
Per visualizzare la diagnostica procedere come segue:
³Collegare all’apposita presa dell’apparecchiatura il kit fornito separatamente.
La lettura delle informazioni avviene dopo l’avviamento del programma software compreso nel kit.
KIT SBLOCCO REMOTO
Il bruciatore è corredato di un kit di sblocco remoto (RS)composto da un collegamento al quale si può con-
nettere un pulsante fino ad una distanza massima di 20 metri.
Per l’installazione, togliere il blocchetto di protezione predisposto in fabbrica ed inserire quello fornito a

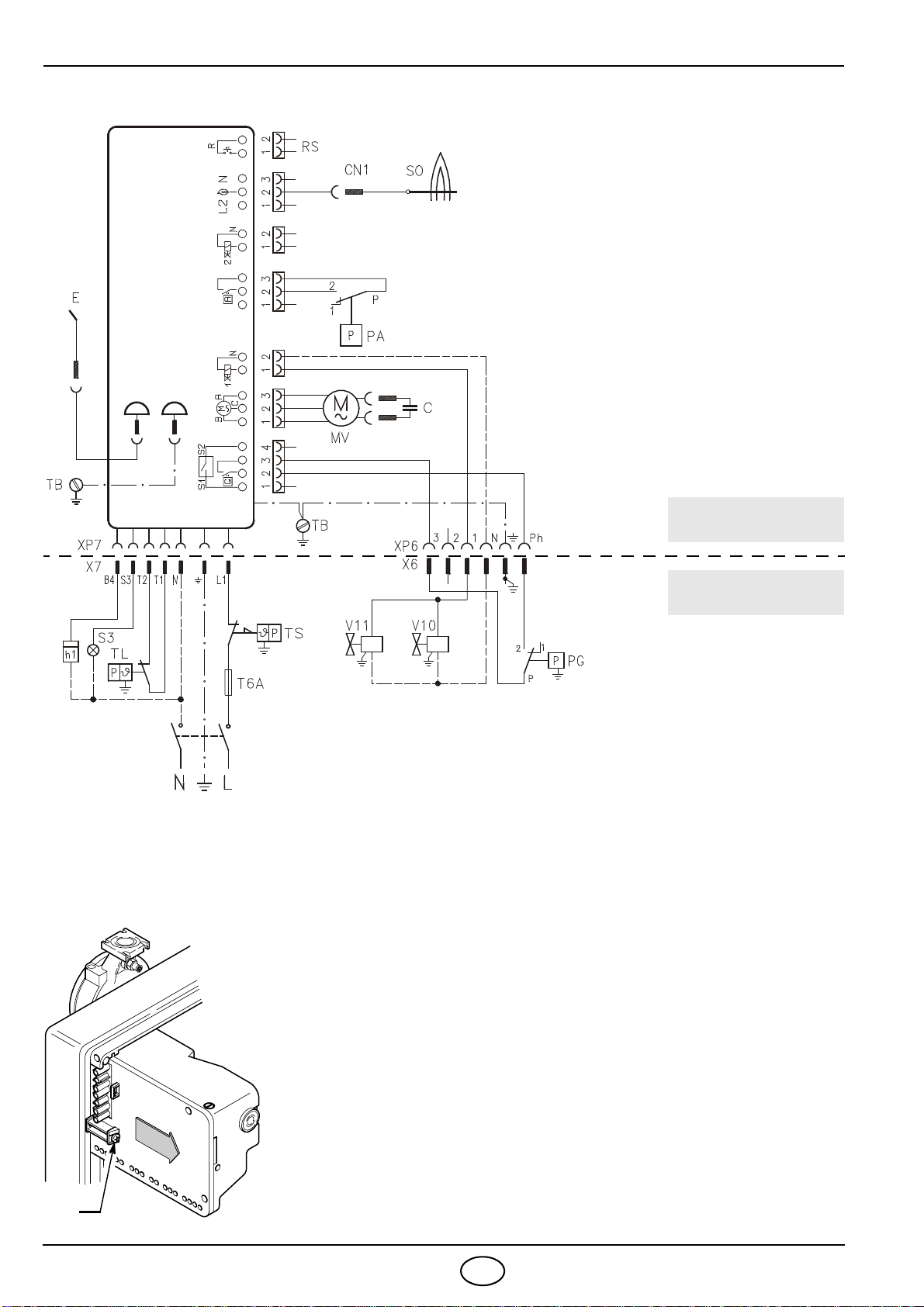

corredo del bruciatore (vedi schema elettrico a pag. 10).
KIT ROTAZIONE MULTIBLOC
E’ disponibile un kit speciale che consente di installare il bruciatore ruotato di 180°, come raffigurato a
pagina 8 nella posizione 5 del paragrafo “3.2 POSIZIONE DI FUNZIONAMENTO”. Tale kit garantisce il cor-
retto funzionamento della valvola della rampa gas.
Il kit deve essere installato in conformità alle leggi e alle normative locali.
KIT ESTENSIONE TESTA
La testa di combustione del bruciatore può essere sostituita dalla versione testa lunga con l’utilizzo di un kit
speciale, da richiedersi a parte. Per la sua installazione fare riferimento alle istruzioni che l’accompagnano.
Il kit deve essere installato in conformità alle leggi e alle normative locali.

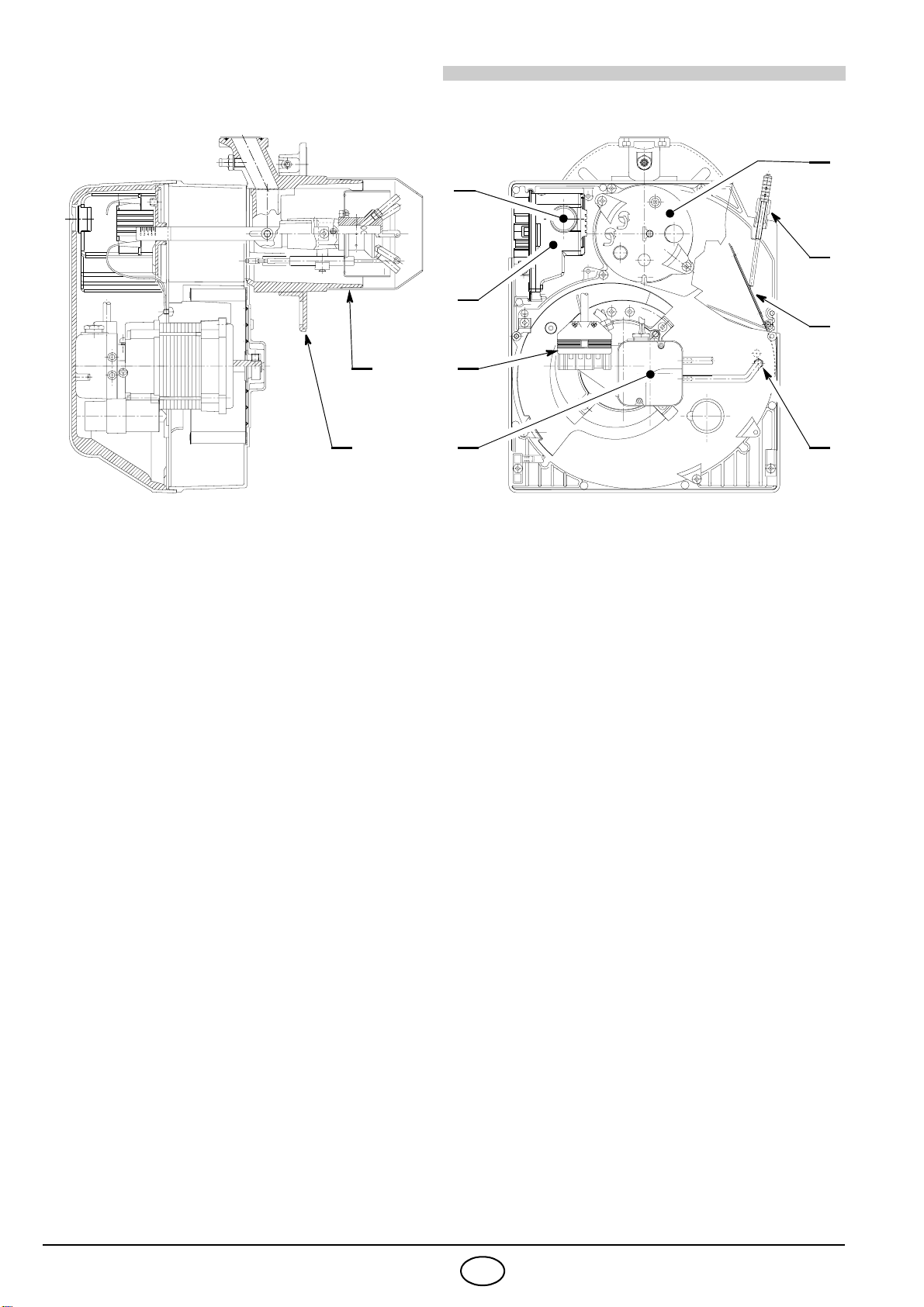

1– Pressostato aria
2– Presa 6 poli per rampa gas
3– Apparecchiatura di comando e controllo con
presa 7 poli incorporata
4– Pulsante di sblocco con segnalazione di blocco
5– Flangia con schermo isolante
Fig. 1
D7180
4
3
2
1
9
8
6
5
10
7
6 – Gruppo regolazione serranda aria
7 – Gruppo porta testa
8 – Presa di pressione
9 – Testa di combustione
10 – Serranda aria

3150 3I
KIT GPL
E’ disponibile un kit speciale che montato sulla testa di combustione consente ai bruciatori, previsti per fun-
zionamento a gas naturale, di bruciare GPL. Per l’installazione del “kit GPL” fare riferimento alle istruzioni
che l’accompagnano. Il kit deve essere installato in conformità alle leggi e alle normative locali.
KIT TESTA DI COMBUSTIONE ALTERNATIVA
Il kit può essere utilizzato per evitare instabilità di combustione che potrebbe verificarsi in applicazioni par-
ticolari. Il kit deve essere installato in conformità alle leggi e alle normative locali.
KIT CONTROLLO DI TENUTA
E’ disponibile un kit speciale che consente la verifica della tenuta della valvola della rampa gas.
Tale kit non può essere utilizzato per le rampe gas con valvola modello MULTIBLOC MBDLE 055.
Il kit deve essere installato in conformità alle leggi e alle normative locali.
2. DATI TECNICI
2.1 DATI TECNICI
TIPO 911 T1 912 T1 913 T1 914T1
Potenza termica (1)
secondo EN 267 kW 16 ÷52 35 ÷91 65 ÷200 110 ÷250
Mcal/h 13,8 ÷44,7 30,1 ÷78,2 55,9 ÷172 94,6 ÷215
Gas naturale (Famiglia 2) Pci: 8 ÷12 kWh/Nm3= 7000 ÷10.340 kcal/Nm3
Pressione: min. 20 mbar – max. 100 mbar
Alimentazione elettrica Monofase ~50Hz 220/230V ±10%
Motore 0,6 A assorbiti 2860 g/min.
300 rad/s
0,7 A assorbiti
2835 g/min.
298 rad/s
1,6 A assorbiti
2790 g/min.
293 rad/s
1,9 A assorbiti
2740 g/min.
288 rad/s
Condensatore 4 µF6,3µF8µF
Trasformatore d’accensione Primario 230V - 0,2A – Secondario 8 kV - 12 mA
Potenza elettrica assorbita 0,135 kW 0,155 kW 0,355 kW 0,42 kW
(1) Condizioni di riferimento: Temperatura 20°C - Pressione barometrica 1013 mbar – Altitudine 0 m s.l.m.
TIPO 911 T1 912 T1 913 T1 914T1
Potenza termica (1)
secondo EN 267 kW 16 ÷52 35 ÷91 65 ÷200 110 ÷250
Mcal/h 13,8 ÷44,7 30,1 ÷78,2 55,9 ÷172 94,6 ÷215
Gas naturale (Famiglia 2) Pci: 8 ÷12 kWh/Nm3= 7000 ÷10.340 kcal/Nm3
Pressione: min. 20 mbar – max. 100 mbar
Alimentazione elettrica Monofase ~60Hz 220/230V ±10%
Motore 0,75 A assorbiti 3320 g/min.
349 rad/s
0,9 A assorbiti
3245 g/min.
341 rad/s
2,2 A assorbiti
3070 g/min.
322 rad/s
2,7 A assorbiti
2845 g/min.
299 rad/s
Condensatore 4 µF6,3µF8µF
Trasformatore d’accensione Primario 230V - 0,2A – Secondario 8 kV - 12 mA
Potenza elettrica assorbita 0,165 kW 0,20 kW 0,485 kW 0,60 kW
(1) Condizioni di riferimento: Temperatura 20°C - Pressione barometrica 1013 mbar – Altitudine 0 m s.l.m.

3150 4I

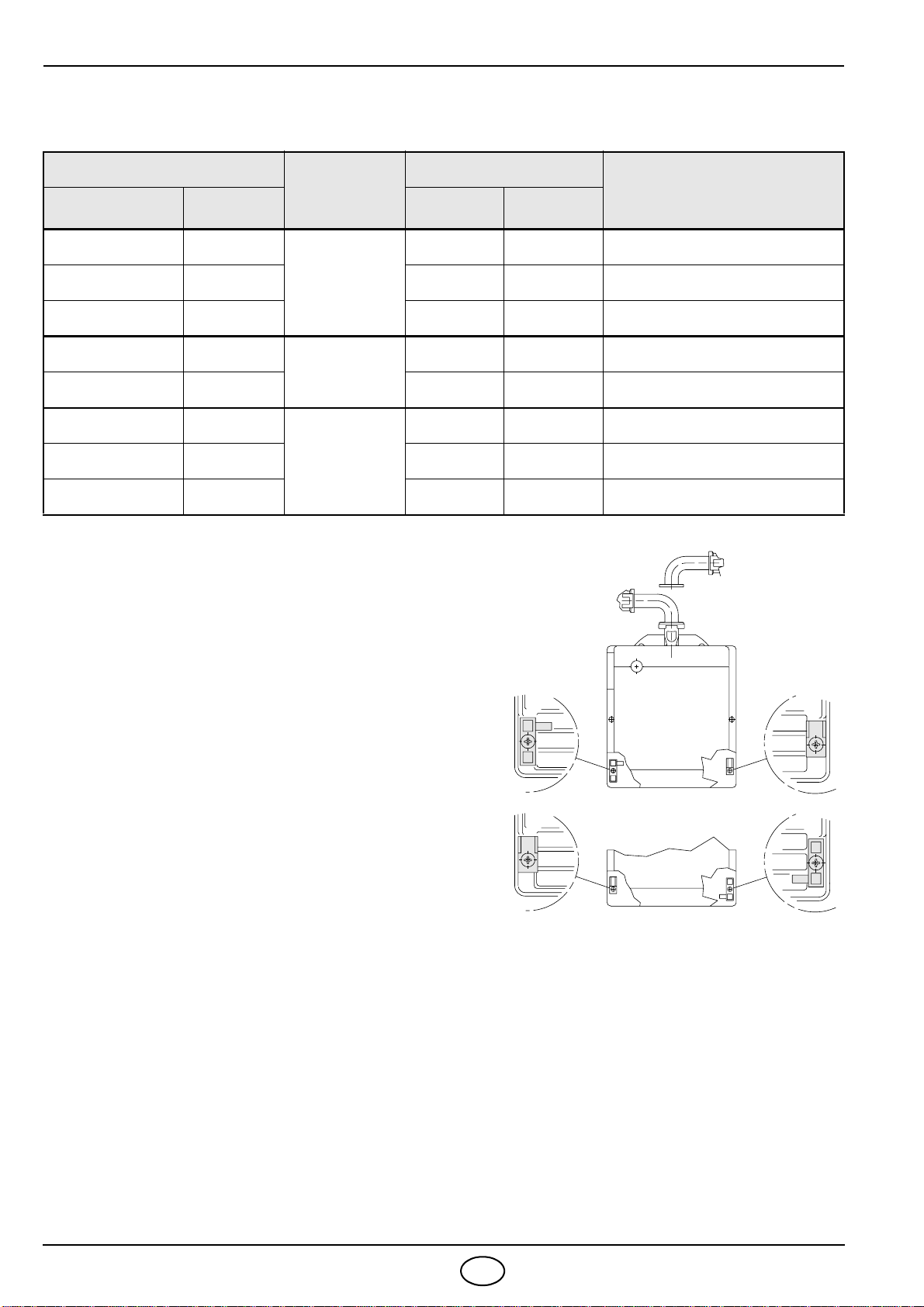

Alimentazione a gas naturale (Famiglia 2) per i diversi paesi:
NOTA:
Per bruciatori funzionanti a GPL (Famiglia 3) è opportuno richiedere un kit specifico a parte.

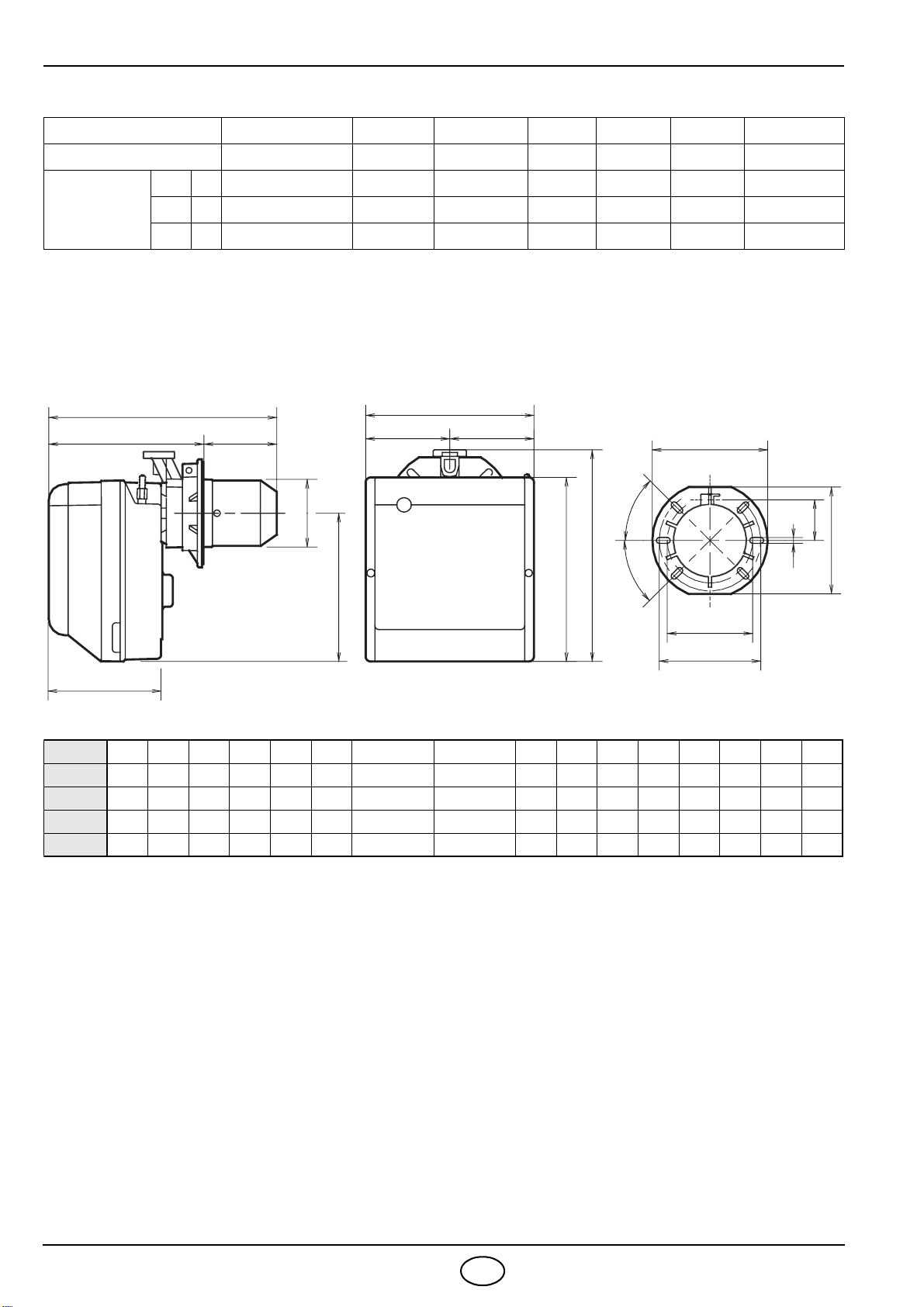

2.2 DIMENSIONI
PAESE AT - IT - DK - CH GB - IE DE FR NL LU BE
CATEGORIA GAS II2H3B/P II2H3P II2ELL3B/P II2Er3P II2L3B/P II2E3B/P I2E(R)B,I3P
PRESSIONE
GAS
G20 H 20 –––
–– –
G25 L –25 20 – 25 25 –
G20 E ––20 20/25 ––20/25
TIPOABCDEF G H I LMNOPRS
911T1 234 254 295 122,0 112,0 346 230 ÷276 116 ÷70 174 89 210 192 66 167 140 170
912T1 255 280 325 125,5 125,5 352 238 ÷252 114 ÷100 174 106 230 192 66 167 140 170
913T1 300 345 391 150,0 150,0 390 262 ÷280 128 ÷110 196 129 285 216 76,5 201 160 190
914T1 300 345 392 150,0 150,0 446 278 ÷301 168 ÷145 216 137 286 218 80,5 203 170 200
F
H
G
A
DE
I
R
S
N
45°
45°
11 O
P
B
C
M
øL
D5008

3150 5I

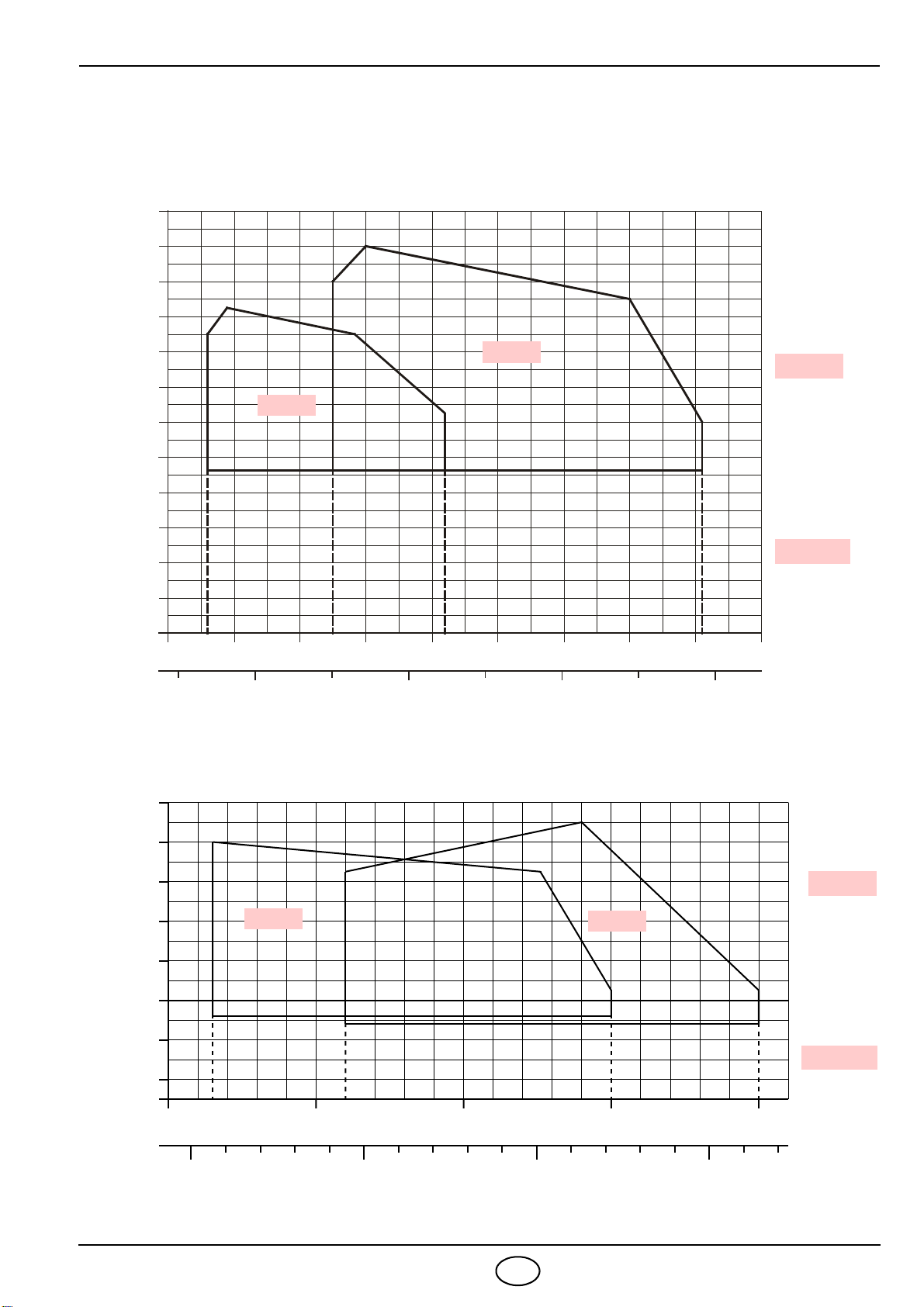

2.3 CAMPI DI LAVORO
I campi di lavoro sono stati definiti in conformità alle prescrizioni della norma EN 676.
Il bruciatore è applicabile per funzionamento con camera di combustione in depressione (fino a - 2 mbar),
secondo i termini di approvazione previsti dalla norma EN 746-2 per l’intero apparecchio equipaggiato.
Potenza termica
Pressione in camera di
combustione – mbar
10.000 80.000
kW10
kcal/h
2,4
0,8
0,4
0
D4447
20 30 40 50 60 70 80 90 100
1,2
1,6
2,0
20.000 30.000 40.000 50.000 60.000 70.000
2,8
-0,4
-0,8
-1,2
-1,6
-2,0
EN 676
EN 746-2
911T1
912T1
50 100 150 200 250
50.000 100.000 200.000 250.000
0
0.8
1.6
2.4
3.2
4.0
-0.8
-1.6
-2.0
Potenza termica
Pressione in camera di
combustione – mbar
kW
kcal/h
D8989
913T1 914T1
EN 676
EN 746-2

3150 6I
GENERATORI DI PROVA
Il campo di lavoro è stato ottenuto su generatori di prova secondo la norma EN 676.
GENERATORI DI CALORE COMMERCIALI
L’abbinamento bruciatore-generatore di calore non pone problemi se il generatore e le dimensioni della
camera di combustione sono prossime a quelle previste nella norma EN 676.
Se invece il bruciatore viene abbinato ad un generatore commerciale e le dimensioni della camera di com-
bustione sono nettamente più piccole di quelle indicate nella norma EN 676, è necessario consultare i
costruttori.
CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ
Per avere la massima potenzialità occorrono 9,3 mbar, relativamente al modello 912T1, misurati al manicotto
(M2, vedi cap. 3.5, pag. 9) con camera di combustione a 0 mbar e gas G20 – Pci = 10 kWh/Nm3(8.570 kcal/
Nm3).
Potenza termica
D8933
Pressione gas alla testa
di combustione - mbar
0 50 100 150 200 kW
050.000 100.000 150.000 kcal/h
10
8
6
4
2
0250
200.000
12
911T1
912T1
913T1
914T1

3150 7I
3. INSTALLAZIONE
L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.
3.1 FISSAGGIO AL GENERATORE
³Allargare, se necessario, i fori dello schermo isolante (3, fig. 3).
³Fissare alla portina del generatore (1) la flangia (5) mediante le quattro viti (4) e (se necessario) i dadi (2)
interponendo lo schermo isolante (3) ma tenendo allentata una delle due viti superiori (4), (vedi fig. 2).
³Infilare la testa di combustione del bruciatore nella flangia (5), stringere la flangia con la vite (6), quindi
bloccare la vite (4) rimasta allentata.
N.B.: Il bruciatore può essere fissato con la quota (A) variabile (vedi fig. 4). Assicurarsi comunque che la
testa di combustione attraversi tutto lo spessore della portina del generatore.
3.2 POSIZIONE DI FUNZIONAMENTO
Fig. 2 Fig. 3
Fig. 4
TIPO A
911 T1 116 ÷ 70
912 T1 114 ÷ 100
913 T1 128 ÷ 110
914 T1 167,5 ÷ 145
A
D5012
D5011
S7002
Il bruciatore è predisposto esclusi-
vamente per il funzionamento nel-
le posizioni 1, 2, 3, 5, 6 e7.
L’installazione evidenziata nella
posizione 5é possibile solamente
tramite il “Kit rotazione MULTI-
BLOC” da ordinarsi separatamen-
te. Ogni altro posizionamento è da
ritenersi compromissorio per il
buon funzionamento dell’apparec-
chio. L’installazione 4è vietata per
motivi di sicurezza.
D4450
1 2 3 4
5 6 7

3150 8I
3.3 RAMPA GAS (secondo EN 676)
La rampa gas viene fornita a parte; per la sua regolazione vedere le istruzioni che l’accompagnano.
3.4 ALIMENTAZIONE ELETTRICA RAMPA
L’ingresso dei cavi di alimentazione della rampa gas
può avvenire alla destra oppure alla sinistra del brucia-
tore, come illustrato nella figura 5.
In funzione della posizione d’entrata, si dovranno
invertire lo stringicavo con presa di pressione (1) e lo
stringicavo (2).
Pertanto, é necessario verificare:
³il corretto posizionamento dello stringicavo (1);
³il corretto posizionamento del tubo in modo da evi-
tare strozzature e impedire il passaggio dell’aria al
pressostato.
ATTENZIONE
Nel caso in cui fosse necessario, tagliare il tubo alla
misura desiderata.
RAMPA GAS BRUCIATORE
ABBINABILE
ATTACCHI IMPIEGO
TIPO CODICE INGRESSO USCITA
MBDLE 055 D01 3970570
BS1F
Rp 1/2 Flangia 1 Gas naturale e GPL
MBDLE 403 B01 3970545 Rp 1/2 Flangia 1 Gas naturale ≤40/45kW e GPL
MBDLE 405 B01 3970546 Rp 1/2 Flangia 1 Gas naturale e GPL
MBDLE 405 B01 3970547 BS2F Rp 3/4 Flangia 2 Gas naturale e GPL
MBDLE 407 B01 3970544 Rp 3/4 Flangia 2 Gas naturale e GPL
MBDLE 407 B01 3970548
BS3F
BS4F
Rp 3/4 Flangia 3 Gas naturale ≤150kW e GPL
MBDLE 410 B01 3970549 Rp 1 1/4 Flangia 3 Gas naturale e GPL
MBDLE 412 B01 3970550 Rp 1 1/4 Flangia 3 Gas naturale
2
12
1
D7113
Fig. 5

3150 9I
3.5 LINEA DI ALIMENTAZIONE GAS
M2
D5209
123M156748
Fig. 6
Legenda
1– Condotto arrivo gas
2– Saracinesca manuale (a carico dell’installatore)
3– Manometro pressione gas (a carico dell’installatore)
4– Filtro
5– Pressostato gas
6– Valvola di sicurezza
7– Stabilizzatore di pressione
8– Valvola di regolazione
M1– Presa per la misurazione pressione di alimentazione
M2– Presa per la misurazione pressione alla testa

3150 10 I
3.6 COLLEGAMENTI ELETTRICI
Interruttore
generale
220/230V ~ 50/60Hz
D4626
ATTENZIONE:
³Non scambiare il neutro con la fase, rispettare esattamente lo
schema indicato ed eseguire un buon collegamento di terra.
³La sezione dei conduttori deve essere di min. 1 mm2. (Salvo diverse
indicazioni di norme e leggi locali).
³I collegamenti elettrici eseguiti dall’installatore devono rispettare le
norme vigenti nel paese.
COLLAUDO
³Verificare l’arresto del bruciatore aprendo i termostati.
³Verificare il blocco del bruciatore in funzionamento aprendo il connettore (CN1)
inserito nel filo rosso della sonda, posto all’esterno dell’apparecchiatura.
APPARECCHIATURA, (vedi fig. 7)
Per estrarre l’apparecchiatura dal bruciatore è necessario:
³sconnettere tutti i connettori ad essa collegati, la spina a 7 poli, i cavi di al-
ta tensione ed il filo di terra (TB);
³svitare la vite (A) e tirare l’apparecchiatura nel senso della freccia.
Per l’installazione dell’apparecchiatura è necessario:
³avvitare la vite (A) con una coppia di serraggio da 1 ÷ 1,2 Nm;
³connettere tutti connettori precedentemente scollegati.
NOTE:
I bruciatori sono stati omologati per funzionamento intermittente.
Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere
all’apparecchiatura elettrica di effettuare un controllo della propria efficienza
all’avviamento. Normalmente l’arresto del bruciatore viene assicurato dal ter-
mostato limite (TL) della caldaia. Se così non fosse, è necessario applicare in
serie a (TL) un interruttore orario che provveda all’arresto del bruciatore al-
meno una volta ogni 24 ore.
LEGENDA
C– Condensatore
CN1 – Connettore sonda
E– Elettrodo
h1 – Contaore
MV – Motore
PA – Pressostato aria
PG – Pressostato gas minima
RS – Reset remoto
SO – Sonda ionizzazione
S3 – Spia blocco (230V - 0,5 A max)
T6A – Fusibile
TB – Terra bruciatore
TL – Termostato limite
TS – Termostato di sicurezza
V10 – Valvola di sicurezza
V11 – Valvola di regolazione
X.. – Spina
XP.. – Presa
MG569
APPARECCHIATURA
A
Fig. 7
A CURA
DELL’INSTALLATORE
ESEGUITO
IN FABBRICA
E9250

3150 11 I
4. FUNZIONAMENTO
4.1 REGOLAZIONE DELLA COMBUSTIONE
L’applicazione del bruciatore al generatore di calore, la regolazione e il collaudo, devono essere eseguiti
nell’osservanza del manuale d’istruzione del generatore stesso, compreso il controllo della concentrazione
di CO e CO2nei fumi, della loro temperatura e di quella media dell’acqua o dell’aria del generatore.
A seconda della portata richiesta dal generatore vanno definite le regolazioni della testa di combustione e
della serranda aria.

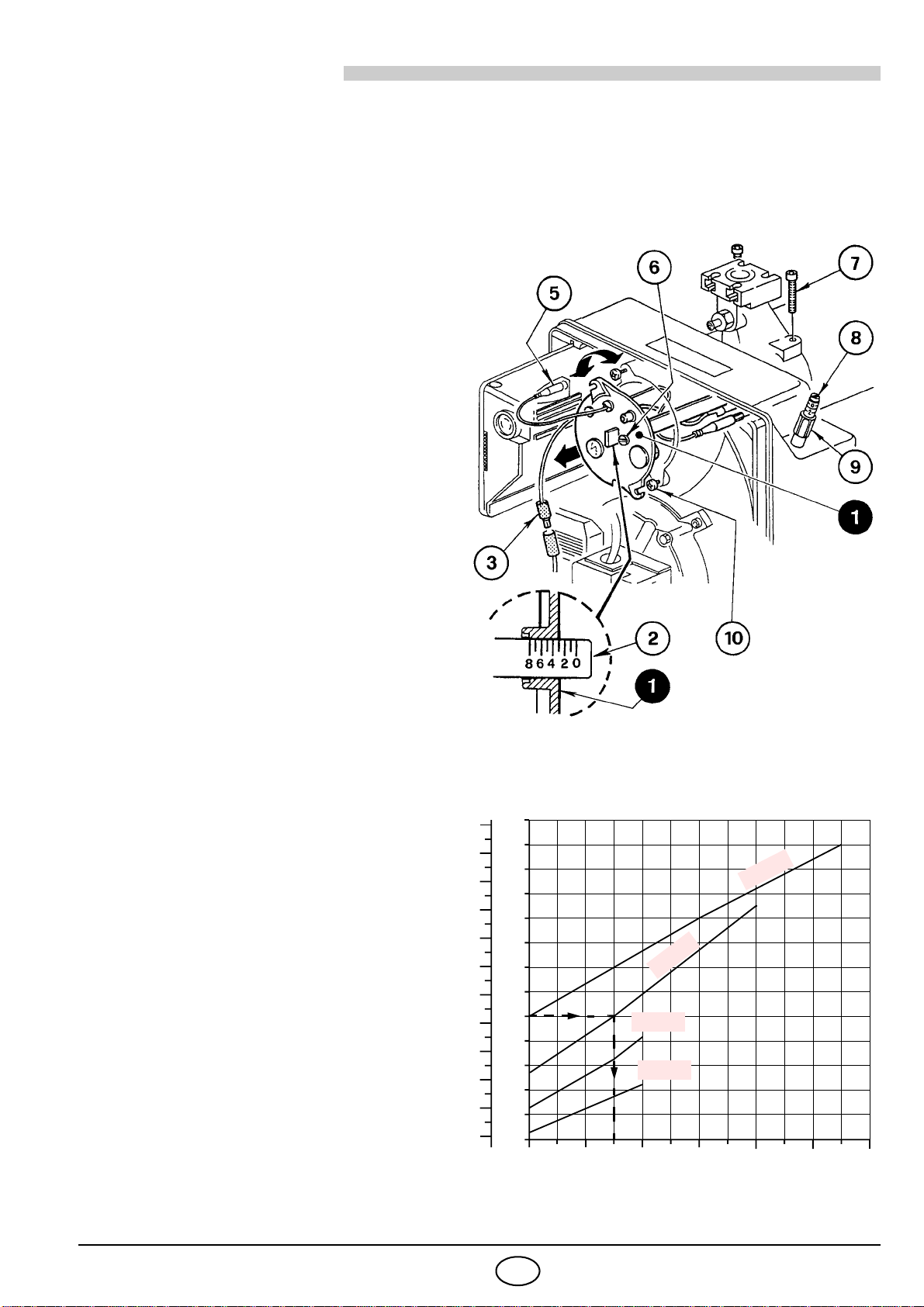

4.2 REGOLAZIONE TESTA DI COM-
BUSTIONE, (vedi fig. 8)
La testa di combustione è tarata in fabbri-
ca per la minima potenza.
La sua regolazione varia in base alla portata
del bruciatore.
Si esegue ruotando in senso orario o antiorario
la vite di regolazione (6) fino a che la tacca in-
cisa sulla staffa di regolazione (2) coincide con
il piano esterno del gruppo testa (1).
Nella figura 8, la staffa di regolazione della te-
sta è tarata alla tacca 3.
Esempio per bruciatore tipo 913 T1:
Il bruciatore è installato in un generatore da
100 kW. Considerando un rendimento del
90% il bruciatore dovrà erogare circa 110 kW
con la regolazione della staffa a tacca 3, co-
me illustrato nel diagramma.
Il diagramma è orientativo; per garantire le
migliori prestazioni del bruciatore si consiglia
di regolare la testa in funzione delle esigen-
ze richieste dal tipo di generatore.
ESTRAZIONE GRUPPO TESTA
Per l’estrazione del gruppo testa eseguire le
seguenti operazioni:
³Sconnettere i collegamenti (3 e 5) e allen-
tare le viti (10).
³Svitare e togliere le viti (7), estrarre il
gruppo porta testa (1) apportando una lie-
ve rotazione verso destra.
Si raccomanda di non alterare la posizio-
ne di regolazione staffa-gomito (2) nella
fase di smontaggio.
RIMONTAGGIO GRUPPO TESTA
Rimontare con procedura inversa a quanto
sopra descritto, riposizionando il gruppo te-
sta (1) come in origine.
ATTENZIONE
³Avvitare le viti (7) (senza bloccarle) fino a
battuta; quindi bloccarle con una coppia di
serraggio di 3 - 4 Nm.
³Controllare che, durante il funzionamento,
non si verifichino perdite di gas dalle sedi
delle viti.
S7795
Fig. 8
Tacca
D8934
170.000
50.000
210.000
130.000
90.000
10.000
kcal/h kW
08246
210
10
50
70
110
130
150
170
190
30
90
230
250
10
270
12
911T1
912T1
913T1
914T1

3150 12 I
4.3 REGOLAZIONE SERRANDA ARIA,
(fig. 8, pag. 11)
Il primo avviamento deve sempre essere effettuato
con serranda aria superiore a tacca 1.
La serranda aria lascia la fabbrica tarata per la minima
potenza.
Per effettuare la regolazione procedere come segue:
³Allentare il dado (9) e agire sulla vite (8).
³Ad operazione ultimata, serrare il dado (9).
4.4 POSIZIONAMENTO SONDA ELETTRODO
³Assicurarsi che la piastrina (3, fig. 9) sia sempre
inserita nella spianatura dell’elettrodo (1).
³Appoggiare l’isolatore della sonda (4) alla tazza (2).
4.5 POSIZIONAMENTO PRESA DIPRESSIONE
Qualora accidentalmente si allentasse la presa di pres-
sione (8, fig. 1 pag. 2) posta sulla bocca di aspirazione, si
raccomanda il corretto fissaggio secondo quanto indicato
in figura 10.
4.6 CONTROLLO DELLA COMBUSTIONE
È consigliabile regolare il bruciatore, a seconda del tipo di gas utilizzato, secondo le indicazioni fornite
nella tabella seguente:
CORRENTE DI IONIZZAZIONE
La corrente minima per far funzionare l’apparec-
chiatura è 5 µA.
Il bruciatore dà una corrente nettamente supe-
riore, tale da non richiedere normalmente alcun
controllo. Qualora, comunque, si voglia misurare
la corrente di ionizzazione bisogna aprire il con-
nettore (CN1 vedi schema elettrico pag. 10) inse-
rito nel filo rosso ed inserire un microamperometro.
EN 676 ECCESSO D’ARIA: potenza max. λ≤1,2 – potenza min. λ≤1,3
GAS CO2max. teorico
0 % O2
Taratura CO2% CO
mg/kWh NOx
mg/kWh
λ= 1,2 λ= 1,3
G 20 11,7 9,7 9,0 ≤100 ≤170
G 25 11,5 9,5 8,8 ≤100 ≤170
G 30 14,0 11,6 10,7 ≤100 ≤230
G 31 13,7 11,4 10,5 ≤100 ≤230
D6088
± 0,3
3,5 ± 0,3 A
Fig. 9
1
3
2
4
Fig. 10
120°
D4497
Vista dall’interno della
bocca d’aspirazione
TIPO A (mm)
911 T1 17
912 T1 30
913 T1 31
914 T1 31
LE DISTANZE DEVONO
ATTENZIONE
ESSERE RISPETTATE
Solo per tipo 911 T1
D4631
+_
SO
CN1

3150 13 I
4.7 PRESSOSTATO ARIA
Eseguire la regolazione del pressostato aria dopo aver effettuato tutte le altre regolazioni del bruciatore
con il pressostato aria regolato a inizio scala. Con il bruciatore funzionante alla potenza minima aumentare
la pressione di regolazione girando lentamente in senso orario l’apposita manopolina fino al blocco del
bruciatore. Girare quindi in senso antiorario la manopolina di una tacca e ripetere l’avviamento del
bruciatore per verificare la regolarità. Se il bruciatore si blocca nuovamente, girare ancora la manopolina di
mezza tacca.
Attenzione:
In accordo con la norma EN 676, il pressostato aria deve intervenire prima che il CO nei fumi superi l’ 1%
(10.000 ppm). Per accertarsi di ciò, inserire un analizzatore della combustione nel camino, chiudere lentamente
la bocca di aspirazione del ventilatore e verificare che avvenga il blocco del bruciatore, prima che il CO nei fumi
superi l’ 1%.
4.8 PROGRAMMA DI AVVIAMENTO
Segnalato dalla spia sull’apparecchiatura di comando e controllo (4, fig. 1, pag. 2).
4.9 FUNZIONE DI RICICLO
L’apparecchiatura permette il riciclo, ossia la ripetizione completa del programma di avviamento, per un
massimo di 3 tentativi nel caso in cui la fiamma si spegne in funzionamento.
4.10 FUNZIONE DI POST-VENTILAZIONE
La post-ventilazione è una funzione che mantiene la ventilazione dell’aria anche dopo lo spegnimento del
bruciatore. Lo spegnimento del bruciatore avviene all’apertura del termostato limite (TL) con la conse-
guente interruzione dell’apporto di combustibile delle valvole.
Per utilizzare questa funzione è necessario agire sul pulsante di sblocco quando il termostato limite (TL)
non è commutato (BRUCIATORE SPENTO).
Il tempo di post-ventilazione può essere impostato per un massimo di 6 minuti, procedendo come segue:
³Premere il pulsante di sbocco per 5 secondi almeno, finchè il led di segnalazione diventa rosso.
³Impostare il tempo desiderato premendo il pulsante più volte: 1 volta = 1 minuto di post-ventilazione.
³Dopo 5 secondi l’apparecchiatura segnalerà automaticamente i minuti impostati tramite i lampeggi del
led rosso: 1 lampeggio = 1 minuto di post-ventilazione.
Per resettare tale funzione è sufficiente premere il pulsante per 5 secondi finchè il led di segnalazione
diventa rosso e rilasciarlo senza eseguire nessuna operazione, poi attendere almeno 20 secondi per far
ripartire il bruciatore.
Se durante la post-ventilazione vi è una nuova richiesta di calore, alla commutazione del termostato limite
(TL) il tempo di post-ventilazione si interrompe e inizia un nuovo ciclo di funzionamento del bruciatore.
L’apparecchiatura esce dalla fabbrica con la seguente impostazione: 0 minuti = no post-ventilazione.
4.11 SBLOCCO APPARECCHIATURA
Per effettuare lo sblocco dell’apparecchiatura procedere come segue:
³Premere il pulsante di sblocco per almeno 1 secondo.
Nel caso in cui il bruciatore non riparta è necessario verificare la chiusura del termostato limite (TL).
Termostato
Motore
Trasf. d’accensione
Valvola
Fiamma
Blocco
40s min. 3s max. 40s min. 3s max.
Blocco per mancata accensione A Normale
D5007
A

3150 14 I
5. MANUTENZIONE
Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere alimentazione elettrica al bru-
ciatore agendo sull’interruttore generale dell’impianto e chiudere la valvola d’intercettazione del gas.
Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in con-
formità alle leggi e normative locali.
La periodica manutenzione è essenziale per un buon funzionamento del bruciatore; evita in questo modo con-
sumi inutili di combustibile e riduce le emissioni inquinanti nell’ambiente.
LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SE-
GUENTI:

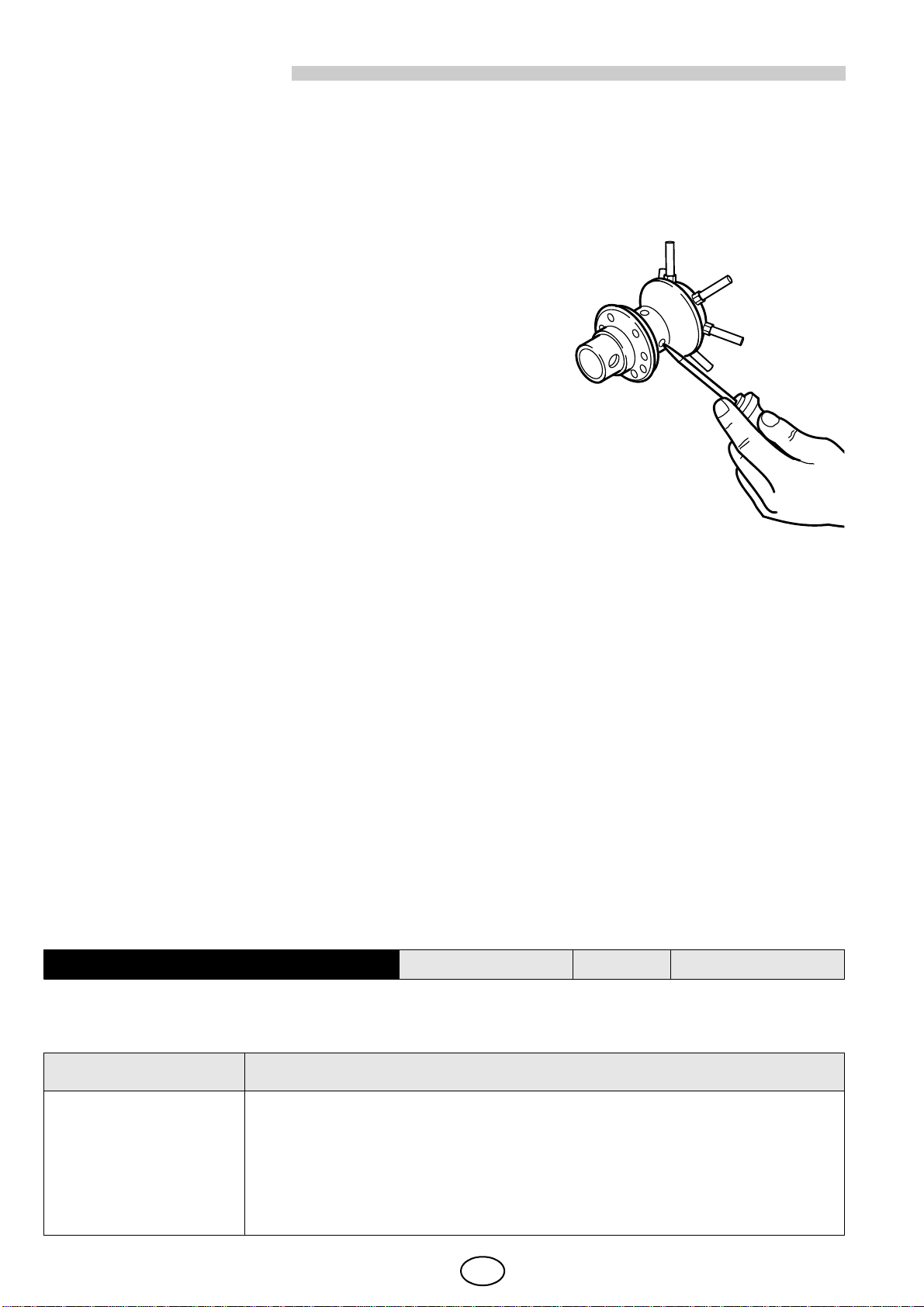

³Verificare periodicamente la possibile ostruzione dei fori del
distributore gas e, se necessario, pulire con un utensile ap-
puntito come illustrato nella figura 11.
³Verificare che non ci siano occlusioni o strozzature nei tubi di
alimentazione e ritorno del combustibile, nelle zone di aspira-
zione aria e nei condotti di evacuazione dei prodotti della com-
bustione.
³Verificare la corretta esecuzione dei collegamenti elettrici del
bruciatore e della rampa gas.
³Verificare il corretto posizionamento della presa di pressione
(8, fig. 1, pag. 2).
³Verificare che la rampa gas sia idonea alla potenzialità del bru-
ciatore, al tipo di gas utilizzato ed alla pressione gas della rete.
³Verificare il corretto posizionamento della testa di combustione e del suo fissaggio alla caldaia.
³Verificare il corretto posizionamento della serranda aria.
³Verificare il corretto posizionamento della sonda di ionizzazione e dell'elettrodo (vedi fig. 9, pag. 12).
³Verificare la regolazione del pressostato aria e del pressostato gas.
Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, tarando correttamente tutti gli elementi
indicati nel presente manuale. Quindi effettuare un’analisi della combustione verificando:
Percentuale di CO2(%); Contenuto di CO (ppm); Contenuto NOx (ppm);
Corrente di ionizzazione (µA); Temperatura dei fumi al camino.
5.1 DIAGNOSTICA VISIVA APPARECCHIATURA
L’apparecchiatura in dotazione ha una funzione diagnostica attraverso la quale è possibile individuare le
eventuali cause di mal funzionamento (segnalazione: LED ROSSO).
Per utilizzare tale funzione, è necessario premere il pulsante di sblocco per almeno 3 secondi dall’istante di
messa in sicurezza (blocco).
L’apparecchiatura genera una sequenza di impulsi che si ripete ad intervalli costanti di 2 secondi.
La sequenza degli impulsi emessi dall’apparecchiatura identifica le possibili tipologie di guasto che vengono
elencate nella seguente tabella.
SEGNALE CAUSA PROBABILE
2 lampeggi
Non viene rilevato un segnale stabile di fiamma alla fine del tempo di sicurezza:
– guasto alla sonda di ionizzazione;
– guasto alla valvola gas;
– inversione fase/neutro;
– guasto al trasformatore di accensione;
– bruciatore non regolato (gas insufficiente).
Fig. 11
E9252
2sLampeggi Lampeggi
LED ROSSO acceso
premere sblocco per 3s Intervallo

3150 15 I
Per resettare l’apparecchiatura dopo la visualizzazione della diagnostica visiva è
necessario premere il pulsante di sblocco.
6. ANOMALIE / RIMEDI
Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad
un mancato o non regolare funzionamento del bruciatore. Un’anomalia, nel funzionamento nella maggior
parte dei casi, porta alla accensione della segnalazione all’interno del pulsante di sblocco dell’apparecchia-
tura di comando e controllo (4, fig. 1, pag. 2). All’accendersi di questo segnale, il bruciatore potrà funzionare
nuovamente solo dopo aver premuto a fondo il pulsante di sblocco; fatto ciò, se avviene un’accensione rego-
lare, si può imputare l’arresto ad una anomalia transitoria e non pericolosa. Al contrario, se il blocco persiste
si dovrà ricercare la causa dell’anomalia e attuare i rimedi illustrati nelle tabelle seguenti.
6.1 DIFFICOLTÀ DI AVVIAMENTO
SEGNALE CAUSA PROBABILE
3 lampeggi
Pressostato aria di minima non chiude o è già chiuso prima della chiusura del
termostato limite:
– guasto al pressostato aria;
– pressostato aria non regolato;
4 lampeggi
Luce presente in camera prima dell’accensione e allo spegnimento del bruciatore:
– presenza di luce estranea prima o dopo la commutazione del termostato limite;
– presenza di luce estranea durante la pre-ventilazione;
– presenza di luce estranea durante la post-ventilazione.
6 lampeggi
Perdita aria di ventilazione:
– perdita aria durante la pre-ventilazione;
– perdita aria durante o dopo il tempo di sicurezza.
7 lampeggi
Sparizione della fiamma durante il funzionamento:
– bruciatore non regolato (gas insufficiente);
– guasto alla valvola gas;
– cortocircuito tra la sonda di ionizzazione e la terra.
ANOMALIE POSSIBILE CAUSA RIMEDIO
Il bruciatore non parte
alla chiusura del termo-
stato di limite.
Manca l’alimentazione elettrica.
Verificare presenza tensione ai mor-
setti L1 – N della spina 7 poli.
Verificare lo stato dei fusibili.
Verificare che il termostato di sicurezza
non sia in blocco.
Manca gas.
Verificare l’apertura della saracinesca.
Verificare che le valvole abbiano com-
mutato in posizione aperto e che non
vi siano corticircuiti.
Il pressostato gas non chiude il con-
tatto. Provvedere ad una sua regolazione.
Le connessioni dell’apparecchiatu-
ra elettronica non sono corretta-
mente inserite.
Controllare e connettere a fondo tutte
le prese.
Il pressostato aria è commutato in
posizione di funzionamento. Sostituire il pressostato.
ATTENZIONE

3150 16 I
Il bruciatore esegue
normalmente il ciclo di
preventilazione ed ac-
censione e si blocca
dopo circa 3s.
È invertito il collegamento
fase-neutro. Provvedere ad un loro scambio.
Manca o è inefficace il collegamento
di terra. Provvedere a renderlo efficiente.
La sonda di ionizzazione è a massa o
non è immersa nella fiamma o è inter-
rotto il suo collegamento con l’appa-
recchiatura o questo presenta difetto
di isolamento verso massa.
Verificare la corretta posizione ed
eventualmente aggiustarla secondo
quanto indicato in questo manuale.
Ripristinare il collegamento elettrico.
Sostituire il collegamento difettoso.
Avviamento del bru-
ciatore con ritardo di
accensione.
L’elettrodo di accensione è mal po-
sizionato.
Provvedere a una corretta regolazione
secondo quanto indicato in questo ma-
nuale.
Portata dell’aria troppo elevata. Regolare la portata dell’aria secondo
quanto indicato in questo manuale.
Freno valvola troppo chiuso con in-
sufficiente uscita di gas. Effettuare una corretta regolazione.
Il bruciatore va in
blocco dopo la fase di
preventilazione per-
ché la fiamma non si
accende.
Le elettrovalvole fanno passare
troppo poco gas.
Verificare la pressione in rete e/o re-
golare l’elettrovalvola come indicato in
questo manuale.
Le elettrovalvole sono difettose. Procedere ad una loro sostituzione.
Manca o è irregolare l’arco elettrico
di accensione.
Verificare il corretto inserimento dei
connettori.
Verificare l’esatta posizione dell’elet-
trodo secondo quanto indicato in que-
sto manuale.
Presenza di aria nella tubazione. Provvedere ad uno sfiatamento com- pleto della linea di alimentazione del
gas.
Il bruciatore va in
blocco in fase di pre-
ventilazione.
Il pressostato aria non commuta il
contatto.
Il pressostato è difettoso; provvedere
ad una sua sostituzione.
La pressione dell’aria è troppo bassa
(testa mal regolata).
La fiamma è esistente. Valvole difettose: provvedere alla loro
sostituzione.
La presa di pressione (fig. 10) è mal
posizionata.
Effettuare un corretto posizionamento
secondo quanto descritto in questo
manuale al capitolo 4.5 pagina 12.
Il bruciatore continua
a ripetere il ciclo di av-
viamento senza che
intervenga il blocco.
La pressione del gas in rete è molto
prossima al valore sul quale è rego-
lato il pressostato gas. Il calo di
pressione repentino che si ha
all’apertura della valvola, provoca
l’apertura del pressostato stesso,
per cui la valvola richiude subito e si
ferma il motore.
La pressione torna poi ad aumenta-
re, il pressostato richiude e fa ripar-
tire il ciclo di avviamento e così via.
Abbassare la regolazione della pres-
sione del pressostato.
ANOMALIE POSSIBILE CAUSA RIMEDIO

3150 17 I
6.2 ANOMALIE IN FUNZIONAMENTO
7. AVVERTENZE E SICUREZZA
Al fine di garantire una combustione col minimo tasso di emissioni inquinanti, le dimensioni ed il tipo di ca-
mera di combustione del generatore di calore, devono corrispondere a valori ben definiti.
È pertanto consigliato consultare il Servizio Tecnico di Assistenza prima di scegliere questo tipo di brucia-
tore per l’abbinamento con una caldaia. Il personale abilitato è quello avente i requisiti tecnico professionali
indicati dalla legge 5 marzo 1990 n° 46.
L’organizzazione commerciale dispone di una capillare rete di agenzie e servizi tecnici il cui personale par-
tecipa periodicamente a corsi di istruzione e aggiornamento presso il Centro di Formazione aziendale.
Questo bruciatore deve essere destinato solamente all’uso per il quale è stato espressamente realizzato.
È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per danni causati a per-
sone, animali o cose, da errori d’installazione, di regolazione, di manutenzione e da usi impropri.
7.1 IDENTIFICAZIONE BRUCIATORE
La Targhetta d’identificazione di prodotto riporta il numero di matricola, il modello e i principali dati tecnico-
prestazionali. La manomissione, l'asportazione, la mancanza della Targhetta d’identificazione non permette
la sicura identificazione del prodotto e rende difficoltosa e/o pericolosa qualsiasi operazione di installazione
e di manutenzione.
7.2 REGOLE FONDAMENTALI DI SICUREZZA
³È vietato l’uso dell’apparecchio da parte di bambini o persone inesperte.
³È assolutamente vietato tappare con stracci, carte od altro le griglie di aspirazione o di dissipazione e
l'apertura di aerazione del locale dov'è installato l'apparecchio.
³È vietato qualsiasi tentativo di riparazione dell’apparecchio da parte di personale non autorizzato.
³È pericoloso tirare o torcere i cavi elettrici.
³È vietata qualsiasi operazione di pulizia prima di avere scollegato l’apparecchio dalla rete di alimentazio-
ne elettrica.
³Non effettuare pulizie del bruciatore né di sue parti con sostanze facilmente infiammabili (es. benzina,
alcool, ecc.). La pulizia della mantellatura deve essere fatta solamente con acqua saponata.
³Non appoggiare oggetti sul bruciatore.
³Non tappare o ridurre dimensionalmente le aperture di aerazione del locale dov’è installato il generatore.
³Non lasciare contenitori e sostanze infiammabili nel locale dov’è installato l’apparecchio.
ANOMALIA POSSIBILE CAUSA RIMEDIO
Il bruciatore va in
blocco in funziona-
mento.
Sonda a massa.
Verificare la corretta posizione ed
eventualmente aggiustarla secondo
quanto indicato in questo manuale.
Provvedere alla pulizia o la sostituzione
della sonda di ionizzazione.
Sparizione della fiamma per 4 volte. Verificare la pressione del gas in rete e/ o regolare l’elettrovalvola come indi-
cato in questo manuale.
Apertura pressostato aria.
La pressione dell’aria è troppo bassa
(testa mal regolata).
Il pressostato aria è difettoso: provve-
dere alla sua sostituzione.
Arresto del brucia-
tore. Apertura pressostato gas. Verificare la pressione in rete e/o rego-
lare l’elettrovalvola come indicato in
questo manuale.
