Riello Burners G3B Quick start guide

2902344 (0)
Manuel d’entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Montage und Bedienungs Anleitung
Öl-Gebläsebrenner
Brûleur fioul
Oil burner
Stookoliebrander
CODE MODELL - MODELE - MODEL TYP -TYPE
3743713 G3B 437T1
D
F
GB
NL
Einstufig
Fonctionnement à 1 allure
One stage operation
Eentrapsbranders

2344
1
D
…l-GeblŠsebrenner
G3B
CODE
3743713
TYP
437T1
TECHNISCHE MERKMALE
◆ Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG, Niederspannungs-
richtlinie 73/23/EWG, Maschinenrichtlinie 89/392/EWG und Wirkungsgradrichtlinie 92/42/EWG.
◆ Der Brenner entspricht der Schutzart IP 40 gemäß EN 60529.
Feuerungswärmeleistung - Durchsatz 19 ¸ 35 kW – 1,6 ¸ 3 kg/h
Brennstoff Heizöl-EL max. Viskosität bei 20
° C: 6 mm
2
/s (1,5 ° E)
Stromversorgung Einphase, 230V
± 10%
~
50Hz
Motor Stromaufnahme 0,7 A – 2850 U/min – 298 rad/s
Kondensator 4
m F
Zündtransformator Sekundärspannung 8 kV – 16 mA
Pumpe Druck: 7
¸ 15 bar
Leistungsaufnahme 0,115 kW
1– Rücklaufleitung
2– Saugleitung
3– Manometeranschluss
4– Pumpendruckeinstellung
5– Vakuummeteranschluss
6– Luftklappeschrauben
7– Luftsteuerung mit Luftklappe
8– Entstörknopf mit Störsignal
9– Flansch mit Isolierdichtung
MITGELIEFERTES ZUBEHÖR
Menge Beschreibung
2
1
2
1
1
Ölschläuche mit Nippel
Flansch mit Isolierdichtung
Schrauben und Mutter für Flansch
Kabeldurchführung
Schraube mit zwei Muttern für Flansch
5
D5506
Abb. 1
1
2
3
4
86
6
7
9

2344
2
D
BETRIEBSBEREICH
ABMESSUNGEN
BEFESTIGUNG AM KESSEL
0,8
0
0,2
0,4
Druck im Feuerraum
mbar
1,5 2 2,5 3 Heizöldurchsatz - kg/h
20 25 30 35 Brennerleistung - kW
D5223
0,6
Flansch Brenner
252 93 203
130
=
19
45°
215
11
164
D5509
=
180
75 72
150
45°
ø90
Es ist unbedingt nötig, daß zwischen Kessel-
tür und Flansch des Brenners die Isolierdich-
tung (9), Abb. 1, dazwischengefügt wird.
Diese Dichtung hat sechs Löcher, welche
eventuell, wie auf nebenstehendem Bild,
abgeändert werden Können.
Feststellen, daß der Bren-
ner leicht schief sei, nach-
dem man ihn installiert hat
(s. Abb. 2).
Die Ölschläuche können
von beiden Seiten ange-
schlossen werden.
D5242
D5218
Abb. 2
BRENNERBEFESTIGUNG
S7386

2344
3
D
ÖLANSAUGSYSTEME
Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird.
Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben.
Der Höchstunterdruck von 0,4 bar
(30 cm Hg) darf nicht überschritten
werden. Über diesem Wert bilden sich
im Brennstoff Gase.
Sich vergewissern, dass die Leitun-
gen dicht sind. Wir empfehlen, die
Rücklaufleitung in gleicher Höhe wie
die Saugleitung enden zu lassen. In
diesem Fall ist ein Fussventil überflüssig.
Sollte die Rücklaufleitung aber über
dem Niveau des Brennstoffes enden,
ist ein Fussventil unerlässlich. Diese
Lösung ist aufgrund einer möglichen
Undichtheit des Ventiles nicht so si-
cher wie die vorher beschriebene.
AUFFÜLLEN DER PUMPE
Den Brenner starten und das Auffüllen
abwarten. Sollte vor Eintritt des Brenn-
stoffes eine Störabschaltung erfolgen,
mindestens 20 Sekunden warten und
danach denVorgang wiederholen.
Es ist nötig ein Filter in der Ansaugsleitung des Brennstoffes einbauen.
H
Meter
L Meter
ø i
8 mm ø i 10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
WICHTIGER HINWEIS
Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet.
Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu
entfernen. (Siehe die nahe Abb.).
A
H
Meter
L Meter
ø i
8 mm ø i 10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5199
AUFFÜLLEN DER PUMPE
Den Verschluss des Vakuummeteranschlus-
ses (5, Abb 1, S. 1) lösen und das Austreten
des Heizöls abwarten.
H=Höhenunterschied.
L= max. Länge der
Saugleitung.
ø i = Innendurchmesser
der Leitung.
Hmax. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220

2344
4
D
ELEKTRISCHES VERDRAHTUNGSSCHEMA
Braun
Weiss (50V)
Blau
Motor
Kondensator
Regelungthermostat
Nulleiter
Schalter mit
6A max.
NL
M
~
S7026
Schwarz
BEMERKUNGEN
– Leiterdurchmesser 1 mm2.
–Die vom Installateur ausgeführten elektri-
schen Verbindungen müssen den diesbezügli-
chen Landesbestimmungen entsprechen.
–Um das Steuergerät vom Brenner zu tren-
nen: die Schraube (A)
(siehe seitliche Abbil-
dung)
lösen und in Richtung des Pfeiles
ziehen.
–Der Photowiderstand ist im Steuergerät
(unter
dem Zündtrafo)
auf einem Schnellstecksockel
angeordnet.
KONTROLLE
Die Regelabschaltung des Brenners durch Ein- und
Ausschalten der Thermostate überprüfen.
SERIENMÄSSIG AUSGEFÜHRT
ACHTUNG
Nulleiter nicht mit der Phase verwechseln.
230V ~50Hz
N L
Begrenzer
Äußere Störlampe
(230V - 0.1A max.)
123456789
Blau
Braun
Klemmleiste des
Steuergeräts 530SE*
Ventil
T
T
VERLAUF DES ELEKTRISCHEN KABELS
1- Kabeldurchführung N- Nulleiter
2- Kabelbefestigung L- Phase
3- Klemmleiste - Brenner-Erdung
A 3 2 1
D5228
Schwarz
Sicherung

2344 5D
EINSTELLUNG DER VERBRENNUNG
In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am
Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der
Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO2in den
Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur.
Nach der Kesselleistung, werden Düse, Pumpendruck, der Luftklappe, gemäß folgender Tabelle
bestimmt.
EMPFOHLENE DÜSEN : Monarch Typ R - NS ; Delavan Typ W - A - E
Steinen Typ H - Q ; Danfoss Typ H - B
DRUCK: 12 bar : die Pumpe wird imWerk auf diesen Wert tariert.
14 bar : Es verbessert die Verbindung der Flamme mit der Stauscheibe.
Es ist deshalb geeignet für Anzünden bei niedrigen Temperaturen.
LUFTKLAPPENEINSTELLUNG:Die bewegliche Klappe (1) wird durch den Luftsteuerung
(2) betrieben und garantiert die vollständige Öffnung der
Ansaugöffnung. Der Luftdurchsatz wird durch die Betäti-
gung der unbeweglichen Klappe (3) reguliert. Zu diesem
Zweck müssen zuvor die Schrauben (4) aufgedreht wer-
den. Hat man die optimale Einstellung erreicht, dann den
Schrauben (4) festschrauben um die freie Bewegung der
beweglichen Klappe (1) sicherzustellen.
Die Klappe wird im Werk auf Position 3,8 eingestellt.
Die in der Tabelle beschriebene Einstellung bezieht sich auf
den Brenner mit aufgesetzter Haube und Null Unterdruck im
Feuerraum.
Diese Einstellungen haben nur informativen Wert (Grobein-
stellung). Jede Anlage hat eigene, nicht voraussehbare Ar-
beitsbedingungen: Effektivdurchsatz der Düse, Über - oder
Unterdruck im Feuerraum, notwendiger Luftüberschuss,
usw. Alle diese Betriebsbedingungen können eine unter-
schiedliche Einstellung der Luftklappe erfordern.
Es ist wichtig zu beachten, dass der Luftstrom des Gebläserades verschieden ist, je nachdem
der Brenner mit oder ohne Haube betrieben wird. Daher wird empfohlen, wie folgt vorzugehen:
– die Luftklappe einstellen, wie auf der Tabelle (3) beschrieben;
– die Brennerhaube, der Einfachheit halber, nur mit der oberen Schraube festziehen;
– Russwert feststellen;
– sollte eine Veränderung in der Luftmenge notwendig sein, die Schraube der Haube lösen, die
Haube entfernen, die Luftklappe entsprechend einstellen, die Haube erneut montieren und schlies-
slich den Russwert wieder kontrollieren.
Düse Pumpendruck Brenner-
Durchsatz Luftklappeneinstellung
GPH Winkel bar kg/h ±4% Rastepunkt
0,40 60°12 1,72 2,1
0,50 60°12 2,15 2,3
0,60 60°12 2,58 3,2
0,65 60°12 2,79 3,8
0,65 60°13 2,91 5
1 2 3
1
2
3
4
3
D5778
4
1 2

2344 6D

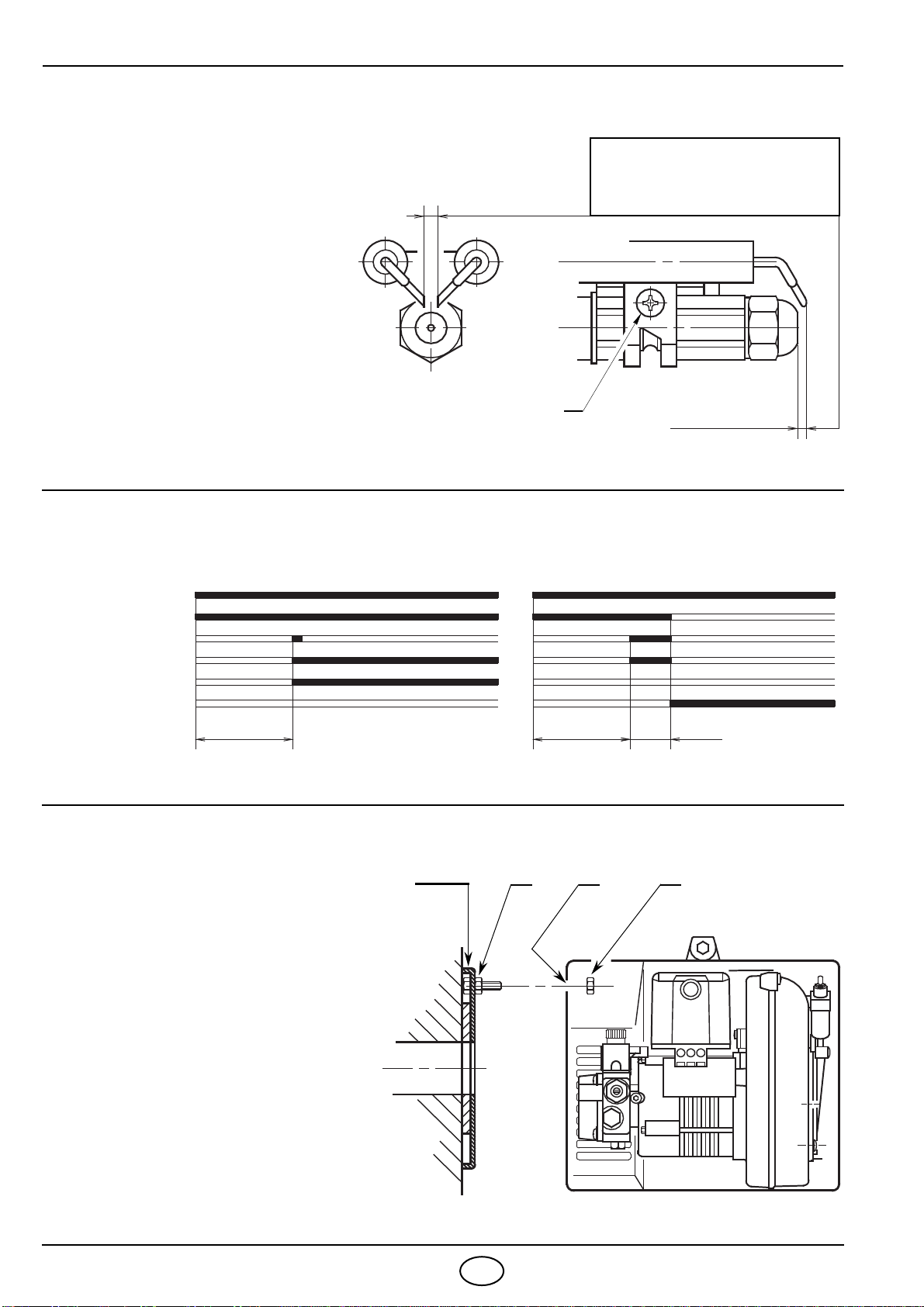

ELEKTRODEN - STELLUNG
ANFAHRPROGRAMM DES BRENNERS
WARTUNGS - STELLUNG
Achtung:
Vor Abnahme oder Montage der
Düse, die Schraube (A) lösen
und den Elektrodenblock nach
vorne abnehmen.
2 ¸2,5 mm
4±0,3 mm
ACHTUNG:
ABMESSUNGEN MÜSSEN
EINGEHALTEN WERDEN
D5230 A
Normal Mit Störung wegen
Thermostat
Motor
Zündtransformator
Ventil
Flamme
Störlampe
D5229
~12s ~12s ~5s
nicht erfolgter Zündung
Den Bolzen (2) in die Bohrung (1)
einsetzt und danach den Brenner
mit der verkehrt montierten Mut-
ter (3) verriegeln.
312
FLANSCH
D5325

2344
1
F
Bržleur fioul
G3B
CODE
3743713
TYPE
437T1
DONNEES TECHNIQUES
◆
Brûleur avec label CE conformément aux directives CEE: EMC 89/336/CEE, Basse Tension 73/23/CEE,
Machines 89/332/CEE et rendement 92/42/CEE.
◆
Brûleur conforme au degré de protection IP 40 selon EN 60529.
Puissance thermique – débit 19 ¸ 35 kW – 1,6 ¸ 3 kg/h
Combustible F.O.D., viscosité max. à 20
° C: 6 mm
2
/s (1,5 ° E)
Alimentation électrique Monophasée, 230V
± 10% ~ 50Hz
Moteur Courant absorbé 0,7A – 2850 t/min – 298 rad/s
Condensateur 4
m F
Transformateur d’allumage Enroulement secondaire 8 kV – 16 mA
Pompe Pression: 7
¸ 15 bar
Puissance électrique absorbée 0,115 kW
MATERIEL COMPLEMENTAIRE
Quantité Dénomination
2
1
2
1
1
Tubes flexibles avec mamelons
Bride avec joint isolant
Vis et écrous pour bride
Presse-étoupe
Vis avec deux écrous pour bride
1– Raccord de retour
2– Raccord d’aspiration
3– Prise manomètre
4– Régulateur pression pompe
5– Prise vacuomètre
6– Vis blocage volet d’air
7– Vérin avec volet d’air
8– Bouton de réarmement avec
signalisation de sécurité
9– Bride avec joint isolant
5
D5506
Fig. 1
1
2
3
4
86
6
7
9

2344
2
F
PLAGE DE TRAVAIL
DIMENSIONS
FIXATION A LA CHAUDIERE
0,8
0
0,2
0,4
Pression dans la chambre
de combustion – mbar
1,5 2 2,5 3 Débit fioul - kg/h
20 25 30 35 Puissance thermique - kW
D5223
0,6
Bride Brûleur
252 93 203
130
=
19
45°
215
11
164
D5509
=
180
75 72
150
45°
ø90
Il est indispensable qu’entre la plaque
frontale de la chaudière et la bride du brû-
leur soit interposé le joint isolant (9, fig. 1).
Ce joint isolant a six trous, qui peuvent
être éventuellement modifies suivant la
figure ci-contre.
Le brûleur, une fois installé,
doit être un peu incliné.
(Voir figure 2).
Le brûleur est prévu pour
recevoir les tubes d’alimen-
tation du fuel d’un côté ou
de l’autre.
D5242
D5218
Fig. 2
FIXATION BRULEUR
S7386

2344
3
F
INSTALLATIONS HYDRAULIQUES
Attention: vérifier, avant de mettre en marche le brûleur, que le tube de retour ne soit pas obstrué.
Une obturation éventuelle endommagerait l’organe d’étanchéité de la pompe.
La dépression maximale ne doit pas être
supérieure à 0,4 bar (30 cm Hg).
Au-dessus de cette valeur on a libération
de gaz du combustible.
La tuyauterie d’alimentation fuel doit
être parfaitement étanche.
Il est conseillé de faire arriver l’aspi-
ration et le retour à la même hauteur
dans la citerne. Dans ce cas-là le cla-
pet de pied n’est pas nécessaire.
Si, au contraire, la tuyauterie de retour
arrive au-dessus du niveau du com-
bustible, le clapet de pied est indispen-
sable. Cette solution est moins sure
que la précédente, à cause d’un éven-
tuel défaut d’étanchéité de la vanne.
AMORÇAGE POMPE
Faire démarrer le brûleur et attendre
l’amorçage. En cas de mise en sécurité
avant l’arrivée du combustible, attendre
au moins 20 secondes, après quoi répé-
ter l’opération.
Il est nécessaire d’installer un filtre sur la ligne d’alimentation du combustible.
H
mètres
L mètres
ø i
8 mm ø i 10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
IMPORTANT
La pompe est prévue pour un fonctionnement en bitube.
Pour le fonctionnement en mono-tube, enlever la vis de by-pass (A),
(voir figure ci-contre).
A
H
mètres
L mètres
ø i
8 mm ø i 10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5199
AMORÇAGE POMPE
Desserrer le bouchon du raccord vacuomètr
e
(5, fig. 1, page 1) et attendre la sortie du fuel.
H=dénivellation.
L= max. longueur de la
tuyauterie d’aspiration.
ø i =diamètre intérieur de la
tuyauterie.
Hmax. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220

2344
4
F
SCHEMA DU BRANCHEMENT ELECTRIQUE
S7026
A 3 2 1
Marron
Blanc
(50V)
Bleu
Moteur
Condensateur
Thermostat de réglage
Neutre
6A max.
NL
M
~
Noir
NOTES
– Section conducteurs: 1 mm2.
–Les branchements électriques exécutés par
l’installateur doivent respecter le règlement en
vigueur dans le Pays.
–Pour enlever la boîte de contrôle du brû-
leur, desserrer la vis (A)
(voir figure ci-con-
tre)
et tirer dans le sens de la flèche.
–La cellule photorésistance est montée directe-
ment sur la boîte de contrôle
(au-dessous du
transformateur d’allumage)
sur un support à
embrochage rapide.
CONTROLE
Vérifier l’arrêt du brûleur en ouvrant les circuits
des thermostats.
230V ~50Hz
N L
123456789
Bleu
Marron
Vanne
T
T
TRAJET DU CABLE ELECTRIQUE
1- Presse-étoupe N- Neutre
2- Blocage-câbles L- Phase
3- Bornier - Terre-brûleur
D5228
Noir
ATTENTION
Ne pas inverser le neutre avec la phase.
Thermostat maxi avec
réarmement manuel
Signalisation de sécurité
extérieure (230V - 0,1A max.)
Bornier de la boîte
de contrôle 530SE*
Interrupteur
avec fusible
EXECUTEE EN USINE

2344 5F
REGLAGE DE LA COMBUSTION
Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière
pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO2, dans
les fumées, leur température et celle moyenne de l’eau de la chaudière.
Suivant la puissance de la chaudière, on doit définir le gicleur, la pression de la pompe, le réglage du
volet d’air, sur la base du tableau ci-dessous:
GICLEURS CONSEILLES : Monarch type R - NS ; Delavan type W - A - E
Steinen type H - Q ; Danfoss type H - B
PRESSION:12 bar : la pompe sort de l’usine calibrée à cette valeur.
14 bar : améliore l’accrochage de la flamme.Indiquée pour allumages à
basse température.
REGLAGE VOLET D’AIR:Le volet d’air mobile (1), commandé par le vérin (2), donne
l’ouverture complète de la boîte d’aspiration de l’air.
La régulation du débit se fait par le volet fixe (3), après
avoir desserré les vis (4).
Une fois obtenue la régulation optimale, bloquer le volet
d’air par les vis (4); il faut les visser complètement pour
assurer le libre mouvement du volet mobile (1).
Le volet d’air est réglé en usine sur la position 3,8.
Les réglages reproduits dans le tableau se réfèrent au brû-
leur avec capot monté et dépression zéro; ils sont purement
indicatif.
Chaque installation a des conditions de fonctionnement
propres, qu’on ne peut pas prévoir: débit effectif du gicleur,
pression ou dépression dans la chambre de combustion,
excès d’air nécessaire, etc. . Toutes ces conditions peuvent
exiger un réglage divers du volet d’air.
Il est important de tenir compte que l’air soufflé par le ventilateur diffère selon que le capot est
monté ou non sur le brûleur. Il faut donc procéder comme suit:
– régler le volet d’air comme indiqué dans le tableau (3);
– monter le capot, en vissant pour simplicité seulement la vis supérieure;
– contrôler l’indice de noircissement;
– s’il est nécessaire, varier le débit d’air, desserrer la vis du capot, enlever ce dernier, agir sur le
volet d’air, remonter le capot et alors recontrôler l’indice de noircissement.
Gicleur Pression pompe Débit brûleur Réglage volet d’air
GPH Angle bar kg/h ±4% Repère
0,40 60°12 1,72 2,1
0,50 60°12 2,15 2,3
0,60 60°12 2,58 3,2
0,65 60°12 2,79 3,8
0,65 60°13 2,91 5
1 2 3
1
2
3
4
3
D5778
4
1 2

2344 6F
POSITIONNEMENT DES ELECTRODES
PROGRAMME DE MISE EN ROUTE DU BRULEUR
POSITION D’ENTRETIEN
Attention:
Avant de démonter ou monter le
gicleur, desserrer la vis (A) et
avancer les électrodes.
2 ¸2,5 mm
4±0,3 mm
ATTENTION:
LES MESURES DOIVENT
ETRE RESPECTEES
D5230 A
Normal Mise en sécurité, par défaut d’allumage
Thermostat
Moteur
Transf. d’allumage
Vanne
Flamme
Lampe sécurité
D5229
~12s~12s ~5s
Introduire le boulon (2) dans le
trou (1) et bloquer le brûleur au
moyen de l’écrou (3) monté à
l’arrière
312
BRIDE
D5325

2344
1
GB
Oil burner
G3B
CODE
3743713
TYPE
437T1
TECHNICAL FEATURES
◆ Burner with CE marking in conformity with EEC directives: EMC89/336/EEC, Low Voltage 73/23/EEC,
Machines 89/392/EEC and Efficiency 92/42/EEC.
◆ The burner meets protection level of IP 40, EN 60529.
Thermal power – output 19 – 35 kW – 1.6 – 3 kg/h
Fuel Gas oil, max. viscosity at 20
° C: 6 mm
2
/s (1.5 ° E)
Electrical supply Single phase, 230V
± 10%
~
50Hz
Motor Run current 0.7A – 2850 rpm – 298 rad/s
Capacitor 4
m F
Ignition transformer Secondary 8 kV – 16 mA
Pump Pressure 7 – 15 bar
Absorbed electrical power 0.115 kW
1– Return line
2– Suction line
3– Gauge connection
4– Pump pressure regulator
5– Vacuum gauge connection
6– Screws fixing air-damper
7– Hydraulic jack with air-damper
8– Lock-out lamp and reset button
9– Flange with insulating gasket
EQUIPMENT
Quantity Description
2
1
2
1
1
Flexible pipes with nipples
Flange with insulating gasket
Screws and nuts for flange
Cable gland
Screw with two nuts for flange
5
D5506
Fig. 1
1
2
3
4
86
6
7
9

2344
2
GB
WORKING RANGE
DIMENSIONS
MOUNTING THE BURNER
0.8
0
0.2
0.4
Pressure in the combustion
chamber – mbar
1.5 2 2.5 3 Gas oil output - kg/h
20 25 30 35 Thermal power - kW
D5223
0.6
Flange Burner
252 93 203
130
=
19
45°
215
11
164
D5509
=
180
75 72
150
45°
ø90
It is necessary that the insulating gasket
(9, fig. 1) is placed between the boiler door
and the burner flange.
This insulating gasket has six holes,
which, if necessary, can be modified as
shown on the drawing on the right.
Verify that the installed
burner is lightly leaned
towards the button.
(See figure 2).
The burner is designed to
allow entry of the flexible
oil-lines on either side of
the burner.
D5242
D5218
Fig. 2
BURNER FIXING
S7386

2344
3
GB
OIL LINES
Warning: before starting the burner make sure that the return pipe-line is not clogged: any obstruc-
tion would cause the pump seals to break.
The pump vacuum should not exceed a
maximum of 0.4 bar (30 cm Hg).
Beyond this limit gas is released from
the oil.
Oil lines must be completely airtight.
The return line should terminate in
the oil tank at the same level as the
suction line; in this case a non-return
valve is not required.
When the return line arrives over the
fuel level, a non-return valve must be
used.
This solution however is less safe than
previous one, due to the possibility of
leakage of the valve.
PRIMINGTHE PUMP
Start the burner and wait for the priming.
Should lock-out occur prior to the arrival
of the fuel, await at least 20 seconds
before repeating the operation.
A filter must be installed on the suction fuel line.
H
meters
L meters
I. D.
8 mm I.D. 10 mm
0.5
1
1.5
2
10
20
40
60
20
40
80
100
WARNING
The pump is supplied for use with a two pipe system.
For use on a one pipe system, it is necessary to remove the by-pass
screw (A), (see figure).
A
H
meters
L meters
I. D.
8 mm I.D. 10 mm
0
0.5
1
1.5
2
3
3.5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
Hmax. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220
D5199
H=Difference of level.
L= Max.length of the
suction line.
I.D.=Internal diameter of the
oil pipes.
PRIMINGTHE PUMP
Loosen the plug of the vacuum gauge (5, fig. 1,
page 1) and wait until the fuel flows out.

2344
4
GB
BURNER ELECTRICAL WIRING
Brown
White (50V)
Blue
Motor
Capacitor
Regulating thermostat
Neutral
Switch with fuse
6A max.
NL
M
~
S7026
Black
NOTES
– Wires of 1 mm2section.
–The electrical wiring carried out by the installer
must be in compliance with the rules in force in
the Country.
– To remove the control-box from the burner,
loosen screw (A)
(see figure) and pull
towards the arrow.
–The photoresistance is fitted directly into the
control-box
(underneath the ignition-trans-
former)
on a plug-in support.
TESTING
Check the shut-down of the burner by opening the
thermostats.
CARRIED-OUT IN THE FACTORY
WARNING
Do not exchange the neutral with the phase.
230V ~50Hz
N L
Limit thermostat
with manual resetting
Remote lock-out lamp
(230V - 0.1A max.), if required
123456789
Blue
Brown
Terminal block of
control-box 530SE*
Valve
T
T
RUN OFTHE ELECTRICAL CABLE
1- Cable gland N- Neutral
2- Cable-clamp L- Phase
3- Terminal block - Burner-earth
A 3 2 1
D5228
Black

2344 5GB
COMBUSTION ADJUSTMENT
In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjust-
ment and testing must be carried out observing the instruction manual of the boiler, including verifica-
tion of the CO and CO2concentration in the flue gases, their temperatures and the average
temperature of the water in the boiler.
To suit the required appliance output, fit the nozzle then adjust the pump pressure and the air damper
opening in accordance with the following schedule.
NOZZLES RECOMMENDED : Monarch type R - NS; Delavan type W - A - E
Steinen type H - Q ; Danfoss type H - B
PRESSURE: 12 bar : the pump leaves the factory set at this value
14 bar : improves flame retention; it is therefore suitable for ignitions at
low temperatures.
AIR DAMPER ADJUSTMENT:The mobile air damper (1) operated by the jack (2) as-
sures the complete opening of the air intake.
The regulation of the air-rate is made by adjusting the
fixed air damper (3), after loosing the screws (4). When
the optimal regulation is reached, screw tight the
screws (4) to assure a free movement of the mobile air
damper (1).
The air damper leaves the factory set at position 3.8.
The settings indicated in the schedule refer to the burner
with its metal cover fitted and the combustion chamber
with “zero” depression.
These regulations are purely indicative.
Each installation however, has its own unpredictable
working conditions: actual nozzle output; positive or neg-
ative pressure in the combustion-chamber, the need of
excess air, etc. All these conditions may require a differ-
ent air-damper setting.
It is important to take account of the fact that the air output of the fan differs according to
whether the burner has its metal cover fitted or not.
Therefore we recommended to proceed as follows:
– adjust the air damper as indicated in the schedule (3);
– mount the cover, simply by means of the upper screw;
– check smoke number;
– should it become necessary to modify the air output, remove the cover by loosening the screw,
adjust the air damper, remount the cover and finally recheck the smoke number.
Nozzle Pump pressure Burner output Air damper adjustment
GPH Angle bar kg/h ±4% Set-point
0.40 60°12 1.72 2.1
0.50 60°12 2.15 2.3
0.60 60°12 2.58 3.2
0.65 60°12 2.79 3.8
0.65 60°13 2.91 5
1 2 3
1
2
3
4
3
D5778
4
1 2

2344 6GB
ELECTRODE SETTING
BURNER START-UP CYCLE
POSITION D’ENTRETIEN
Attention:
Before assembling or removing
the nozzle, loosen the screw (A)
and move the electrodes ahead
2 – 2.5 mm
4±0.3 mm
IMPORTANT:
THESE DIMENSIONS
MUST BE OBSERVED
D5230 A
Normal Lock-out, due to light-failure
Thermostat
Motor
Ignition transformer
Valve
Flame
Lock-out lamp ~12s D5229
~12s ~5s
Insert in the hole (1) the pin (2)
and fix the burner with the nut (3)
fitted wrong-side up.
312
FLANGE
D5325
