Riello G5 Quick start guide

2902346 (7) - 01/2008
Montage und Bedienungs Anleitung
Manuel d’entretien
Installation, use and maintenance instructions
Instrucciones para la instalación, uso y mantenimiento
Installatie-, gebruiks- en onderhoudsvoorschriften
Oδηγίες εγκατάστασης, χρήσης και συντήρησης
Öl-Gebläsebrenner
Brûleur fioul
Oil burner
Quemador de gasóleo
Stookoliebrandes
Καυστήρας Πετρελαίου
CODE - CÓDIGO
ΚΩΔΙΚΟΣ
MODELL - MODELE - MODEL
MODELO - ΜΟΝΤΕΛΟ
TYP - TYPE
TIPO - ΤΥΠΟΣ
3744512 G5 445T1
D
F
GB
E
NL
GR
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Funcionamiento de una etapa
Eentrapsbranders
Μονοβάθμιοι
Parts Available from
www.sparesgiant.com

Parts Available from
www.sparesgiant.com

2346 1D
DEUTSCH
TECHNISCHE MERKMALE
Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG - 2004/108/EG, Nie-
derspannungsrichtlinie 73/23/EWG - 2006/95/EG, Maschinenrichtlinie 98/37/EWG und Wirkungsgrad-
richtlinie 92/42/EWG.
Der Brenner entspricht der Schutzart IP 40 gemäß EN 60529.
TYP 445T1
Brennerleistung - Durchsatz 28 ÷60 kW – 2.3 ÷5 kg/h
Brennstoff Heizöl-EL max. Viskosität bei 20°C: 6 mm2/s
Stromversorgung Einphase, 230V ± 10% ~50Hz
Motor Stromaufnahme 0,75A – 2850 U/min – 298 rad/s
Kondensator 4 μF
Zündtransformator Sekundärspannung 8 kV – 16 mA
Pumpe Druck 7 ÷15 bar
Leistungsaufnahme 0,130 kW
1– Rücklaufleitung
2– Saugleitung
3– Manometeranschluss
4– Pumpendruckeinstellung
5– Vakuummeteranschluss
6– Luftklappeschrauben
7– Luftsteuerung mit Luftklappe
8– Entstörknopf mit Störsignal
9– Flansch mit Isolierdichtung
10 – Brennerkopfeinstellschraube
MITGELIEFERTES ZUBEHÖR
Menge Beschreibung
2
1
4
1
1
1
Ölschläuche mit Nippel
Flansch mit Isolierdichtung
Schrauben und Mutter für Flansch
Wartungsystem
Schraube mit zwei Muttern für Flansch
Kabeldurchführung
Abb. 1
5
D8067 12
3
4
86
6
7
9
10
Parts Available from
www.sparesgiant.com

2346 2D

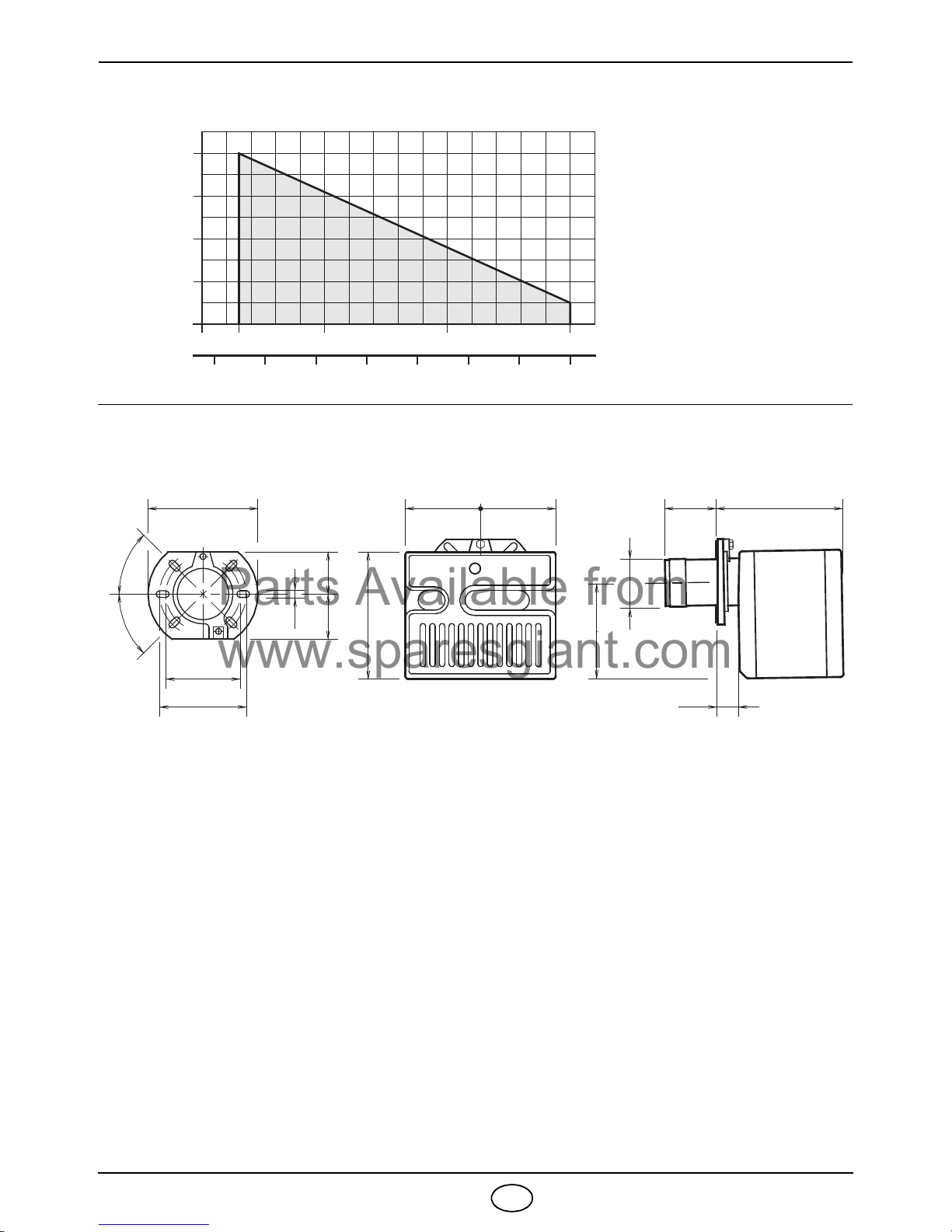

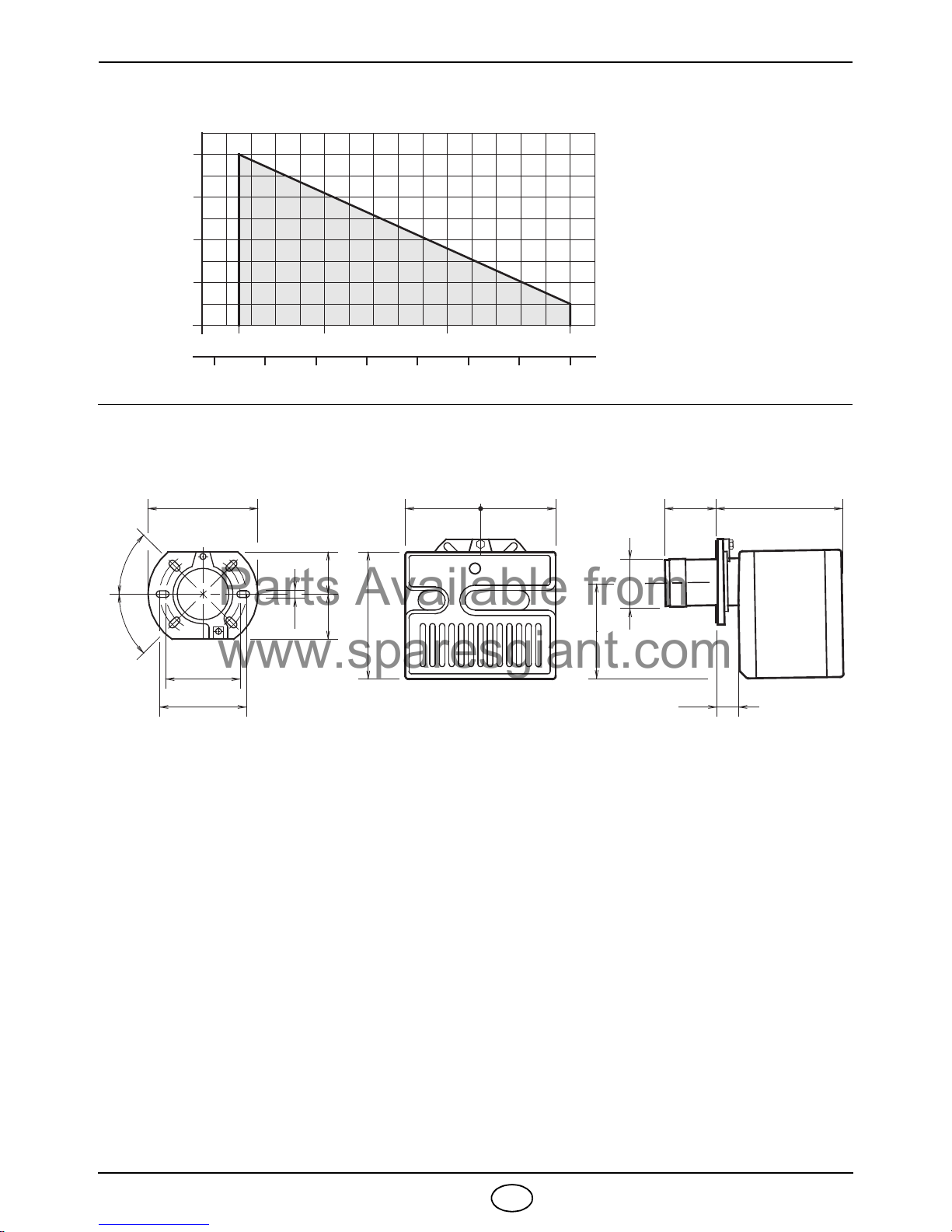

ARBEITSFELD
ABMESSUNGEN
0,8
0
0,4
Druck im Feuerraum
mbar
2 3 4 5 Heizöldurchsatz - kg/h
25 30 60 Brennerleistung - kW
D5226 35 40 45 50 55
0,2
0,6
2,3
272 107 236
130
=
37
45°
ø89
233
11
180
D5554
=
180
75 72
150
45°
Flansch Brenner
Parts Available from
www.sparesgiant.com

2346 3D

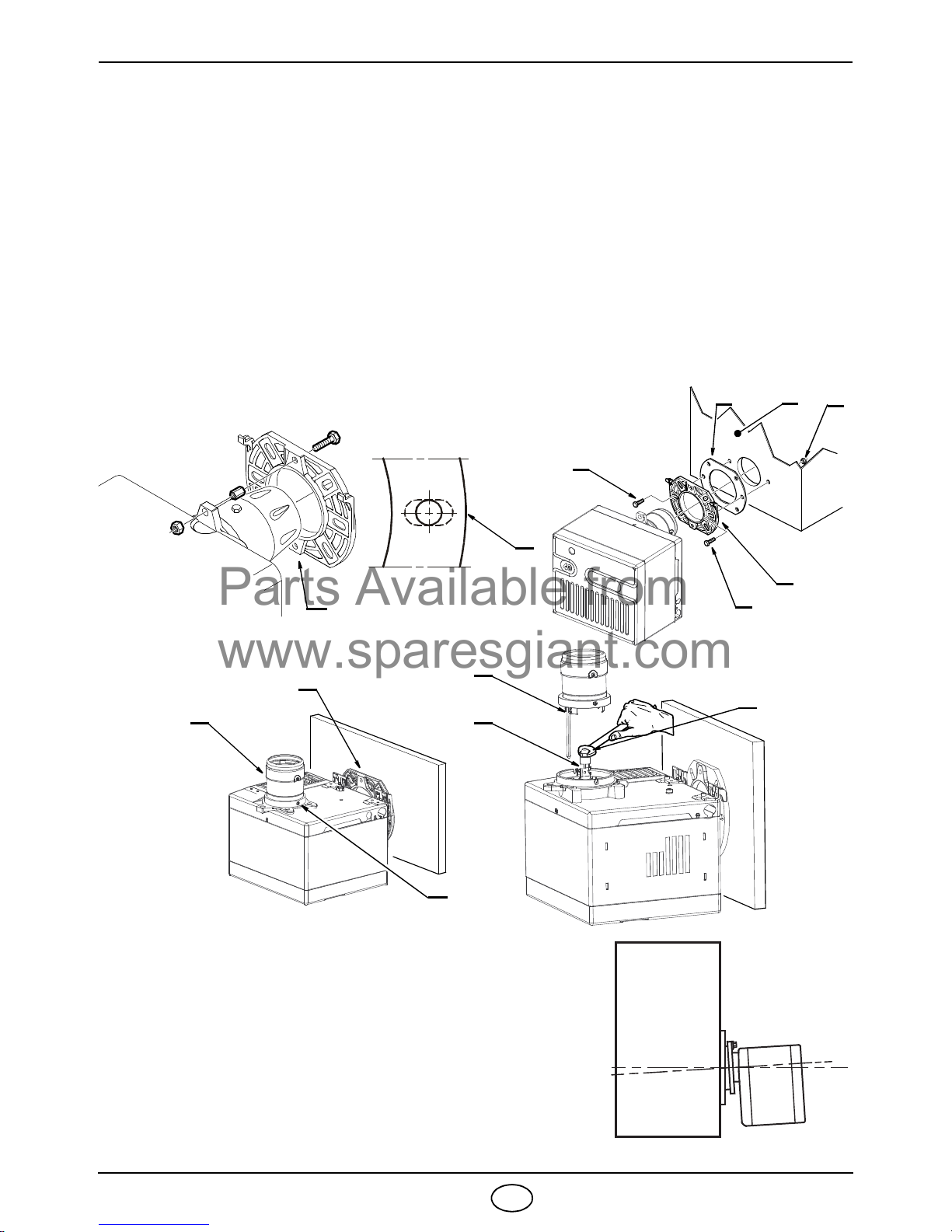

INSTALLATION
BRENNERMONTAGE
³Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2).
³Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3).
³Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit
Isolierdichtung (5) montieren (siehe Abb 4).
WARTUNGSPOSITION
Zugänglichkeit zum Brennkopf, zur Stauscheibe - Elektrodengruppe und zur Düse, (siehe Abb. 5)
³Den Brenner vom Kessel abnehmen, zuvor die Befestigungsmutter vom Flansch abschrauben.
³Den Brenner an den Flansch (1) hängen, den Brennkopf (6) abnehmen, nachdem man vorher die Schrau-
ben (7) gelockert hat.
³Den Stauscheibenhalter (9) vom Düsenstock (8) abziehen, nachdem die Befestigungsschraube gelok-
kert wurde.
³Die Düse (10) herausschrauben.
Abb. 6
D5572
Prüfen, dass der Brenner nach der Installation leicht nach un-
ten geneigt ist. (Siehe Abb. 6).
Der Brenner ist so vorbereitet, dass die Gasölschläuche an
beiden Seiten angebracht werden können.
D5012
Abb. 2
1
Abb. 3
5
E9022
D8058
1
Abb. 4
43
2
2
5
110
9
8
7
6
Abb. 5
D8056 D8057
Parts Available from
www.sparesgiant.com

2346 4D

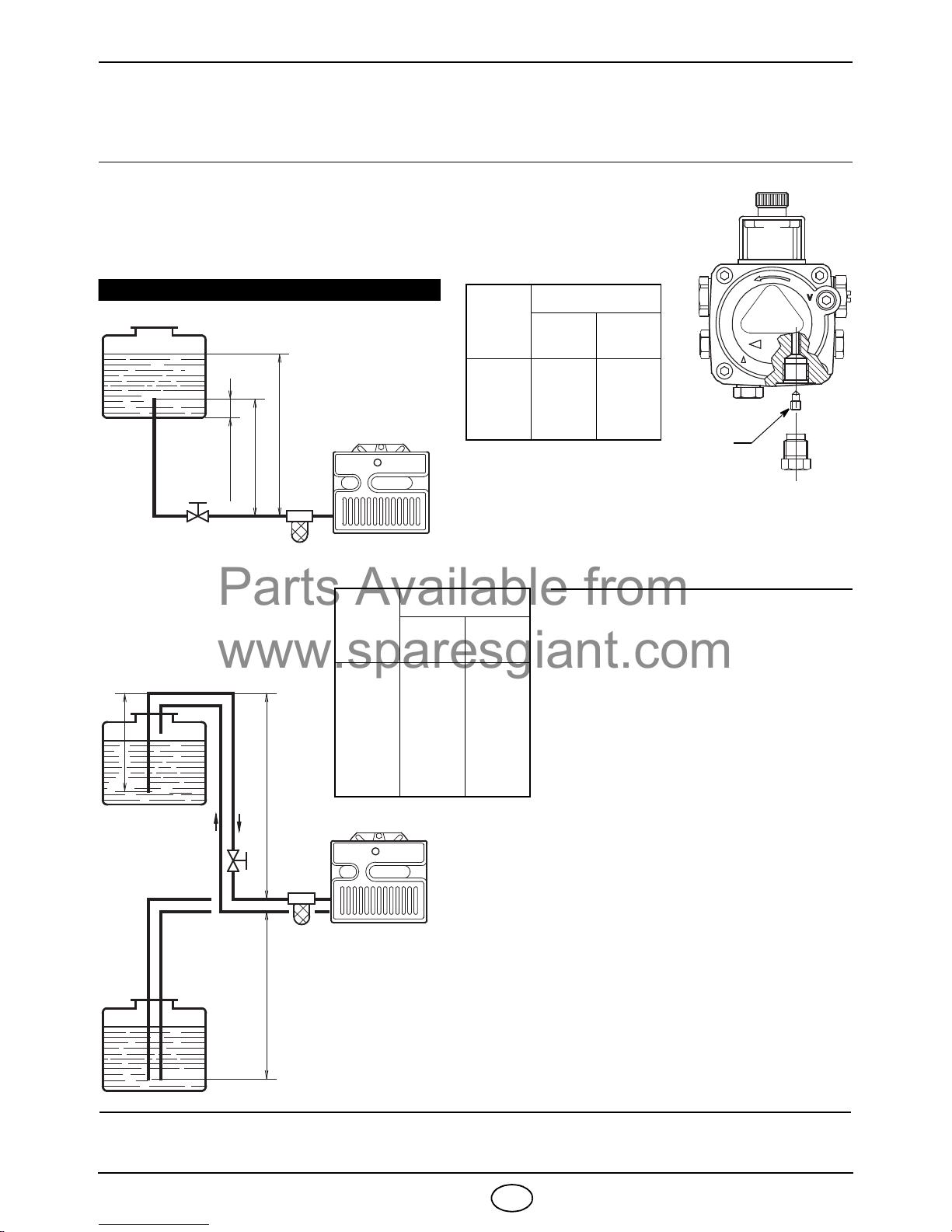

ÖLVERSORGUNGSANLAGE
Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird.
Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben.
Der Höchstunterdruck von 0,4 bar
(30 cm Hg) darf nicht überschritten
werden. Über diesem Wert bilden sich
im Brennstoff Gase.
Sich vergewissern, dass die Leitun-
gen dicht sind. Wir empfehlen, die
Rücklaufleitung in gleicher Höhe wie
die Saugleitung enden zu lassen. In
diesem Fall ist ein Fussventil überflüssig.
Sollte die Rücklaufleitung aber über
dem Niveau des Brennstoffes enden,
ist ein Fussventil unerlässlich. Diese
Lösung ist aufgrund einer möglichen
Undichtheit des Ventiles nicht so si-
cher wie die vorher beschriebene.
AUFFÜLLEN DER PUMPE
Den Brenner starten und das Auffüllen
abwarten. Sollte vor Eintritt des Brenn-
stoffes eine Störabschaltung erfolgen,
mindestens 20 Sekunden warten und
danach den Vorgang wiederholen.
Es ist nötig ein Filter in der Ansaugsleitung des Brennstoffes einzubauen.
H
Meter
L Meter
ø i
8 mm
ø i
10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
WICHTIGER HINWEIS
Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet.
Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu
entfernen. (Siehe die nahe Abb.).
A
H
Meter
L Meter
ø i
8 mm
ø i
10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5199
AUFFÜLLEN DER PUMPE
Den Verschluss des Vakuummeteranschlus-
ses (5, Abb 1) lösen und das Austreten des
Heizöls abwarten.
H= Höhenunterschied.
L= max. Länge der
Saugleitung.
ø i = Innendurchmesser
der Leitung.
H max. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220
IN DEUTSCHLAND NICHT ZULÄSSIGE ANLAGE
Parts Available from
www.sparesgiant.com

2346 5D

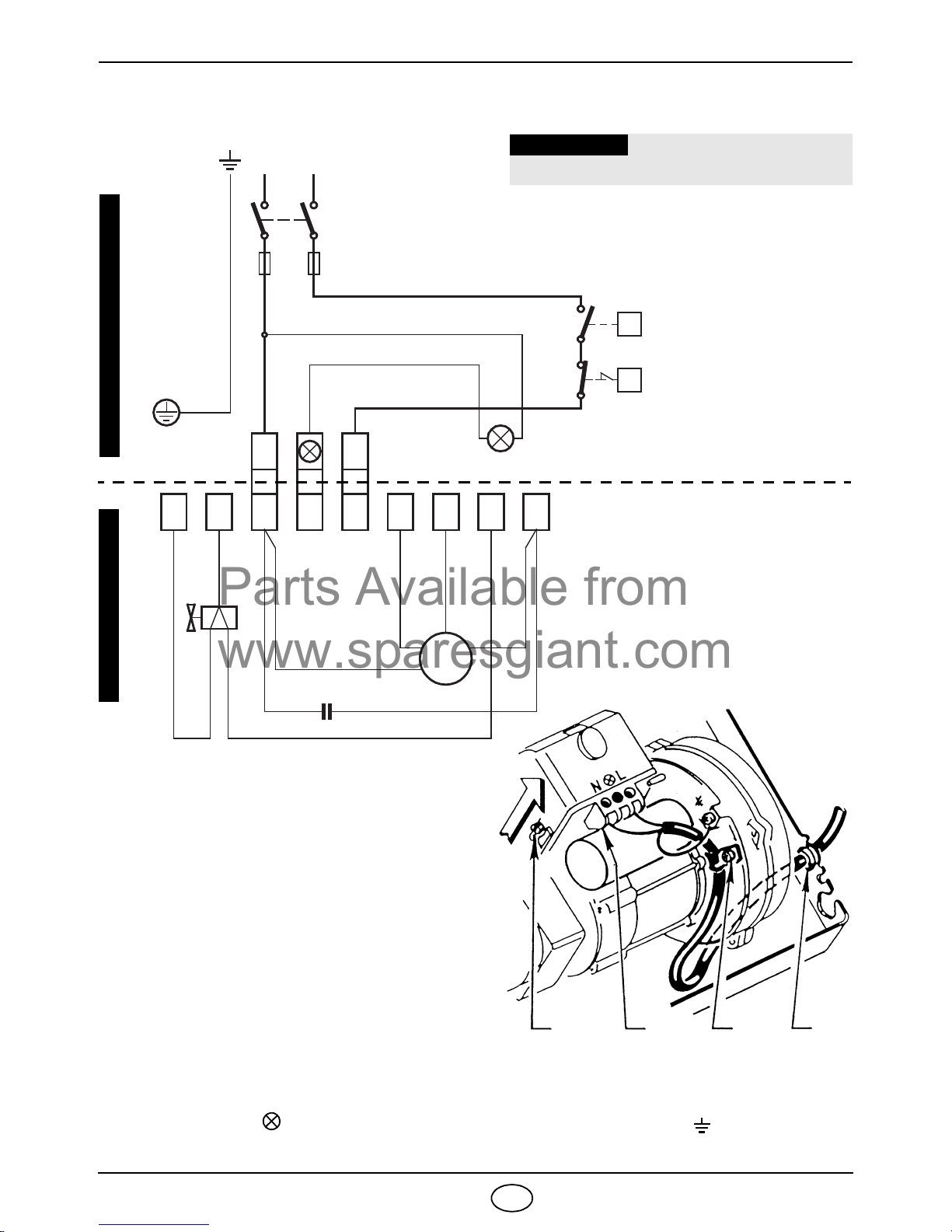

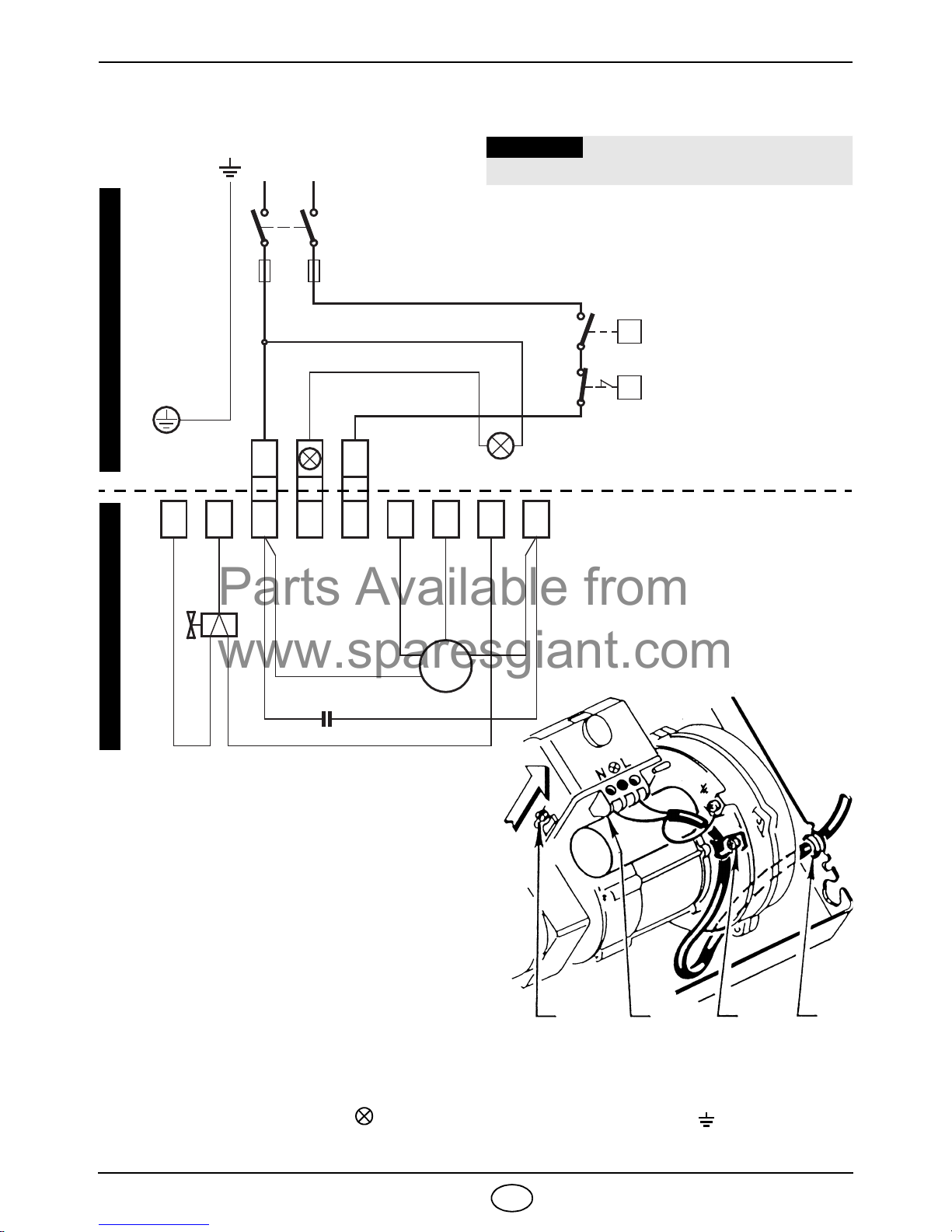

ELEKTRISCHES VERDRAHTUNGSSCHEMA
Braun
Weiss (50V)
Blau
Motor
Kondensator
Regelungthermostat
Nulleiter
Schalter mit
6A max.
NL
M
~
S7026
Schwarz
BEMERKUNGEN
– Leiterdurchmesser 1 mm2.
– Die vom Installateur ausgeführten elektrischen
Verbindungen müssen den diesbezüglichen
Landesbestimmungen entsprechen.
– Um das Steuergerät vom Brenner zu trennen:
die Schraube (A) (siehe seitliche Abbildung)
lösen und in Richtung des Pfeiles ziehen.
– Der Photowiderstand ist im Steuergerät (unter
dem Zündtrafo) auf einem Schnellstecksockel
angeordnet.
KONTROLLE
Die Regelabschaltung des Brenners durch Ein- und
Ausschalten der Thermostate überprüfen.
ACHTUNG
Den Erdleiter des Brenners nicht an der Klemme für
die Meldung von Störabschaltung anschließen.
Das Steuergerät kann dadurch beschädigt werden.
WERKSSEITIGE EINSTELLUNG
ACHTUNG
Nulleiter nicht mit der Phase verwechseln.
230V ~50Hz
NL
Begrenzer
Äußere Störlampe
(230V - 0,5A max.)
123456789
Blau
Braun
Klemmleiste des
Steuergeräts 530SE*
Ventil
T
T
VERLAUF DES ELEKTRISCHEN KABELS
1- Kabeldurchführung N- Nulleiter
2- Kabelbefestigung L- Phase
3- Klemmleiste - Brenner-Erdung
A321
D5228
Schwarz
Sicherung
VOM INSTALLATEUR AUSZUFÜHREN
Parts Available from
www.sparesgiant.com

2346 6D

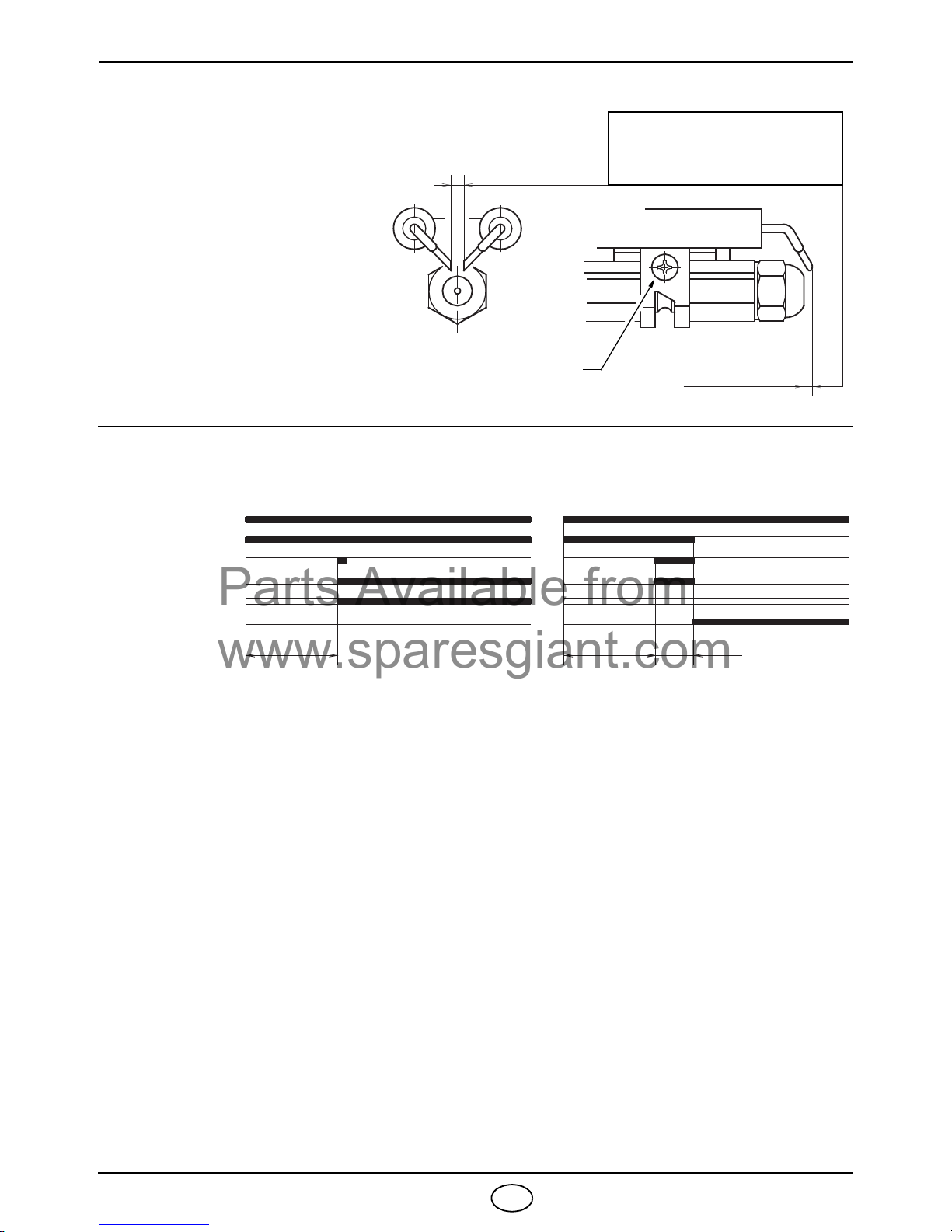

EINSTELLUNG DER BRENNERLEISTUNG
In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am
Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des
Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO2in den
Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.
Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des
Brennkopfes und der Luftklappe gemäß folgender Tabelle bestimmt.
Die in der Tabelle verzeichneten Werte beziehen sich auf einen CEN-Heizkessel (Gemäß EN267), auf
12,5% CO2, auf Meereshöhe und eine Raum- und Heizöltemperatur von 20 °C.
EMPFOHLENE DÜSEN : Monarch Typ R - NS ; Delavan Typ W - A - E
Steinen Typ H - Q ; Danfoss Typ H
Zerstäubungswinkel 60° : in den meisten Fällen.
80° : in Fällen von Flammenschwund, bei Zündungen während Niedrig-
temperaturen.
PUMPENDRUCK 12 bar : die Pumpe wird im Werk auf diesen Wert voreingestellt.
14 bar : es verbessert die Verbindung der Flamme mit der Stauscheibe.
Es ist deshalb geeignet für Anzünden bei niedrigen Temperaturen.
BRENNKOPFEINSTELLUNG:wird während des Einbaus der Düse bei abmontiertem Brenner-
rohr durchgeführt. Die Einstellung von dem Durchsatz des Bren-
ners abhängig und wird ausgeführt, indem man die Einstellspindel
soweit dreht, bis die Endebene des Brennerrohres mit der in der
Tabelle angegebenen Raste übereinstimmt.
Düse Pumpendruck Brenner-
Durchsatz
Brennerkopf-
Einstellung
Luftklappen-
Einstellung
GPH Winkel bar kg/h ± 4% Rastepunkt Rastepunkt
0,60 60°/80° 11 2,3 1,5 2
0,65 60°/80° 12 2,6 2 2,2
0,75 60° 12 3,0 2,5 2,5
0,85 60° 12 3,4 3 3
1,00 60° 12 4,0 4 4,5
1,10 60° 12 4,4 5 6
1,25 60° 12 5,0 6 7
1
2
3
4
1
2
3
Brennerrohr
Anzeiger
Einstellspindel
Endebene des Brennerrohrs
D5232
2
135
In der seitlichen Abbildung, ist der Brenn-
kopf auf einem Durchsatz von 0,85 GPH,
bei 12 bar eingestellt.
Die Raste 3des Anzeigers stimmt mit der
Endebene des Brennerrohrs überein, wie in
der Tabelle angegeben.
Parts Available from
www.sparesgiant.com

2346 7D

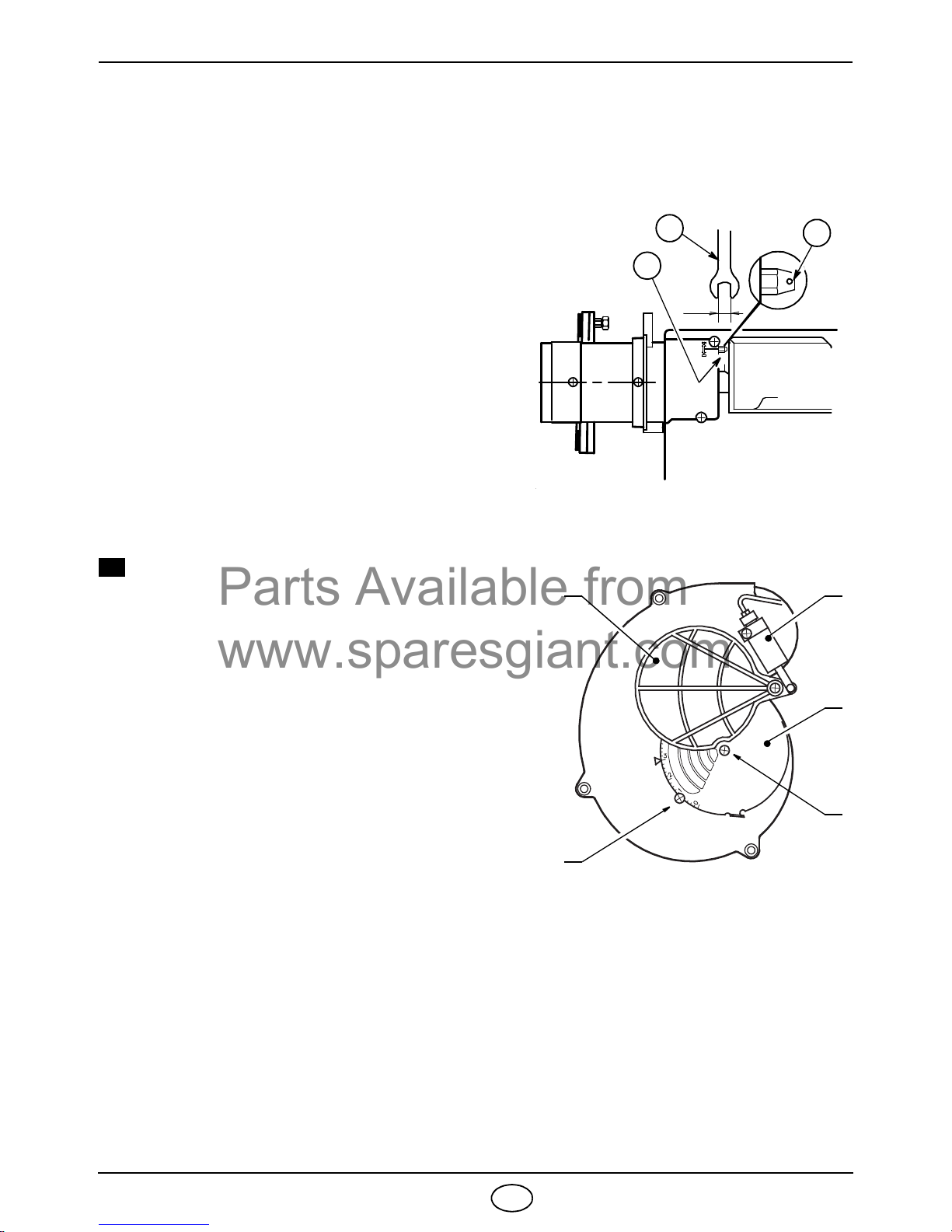

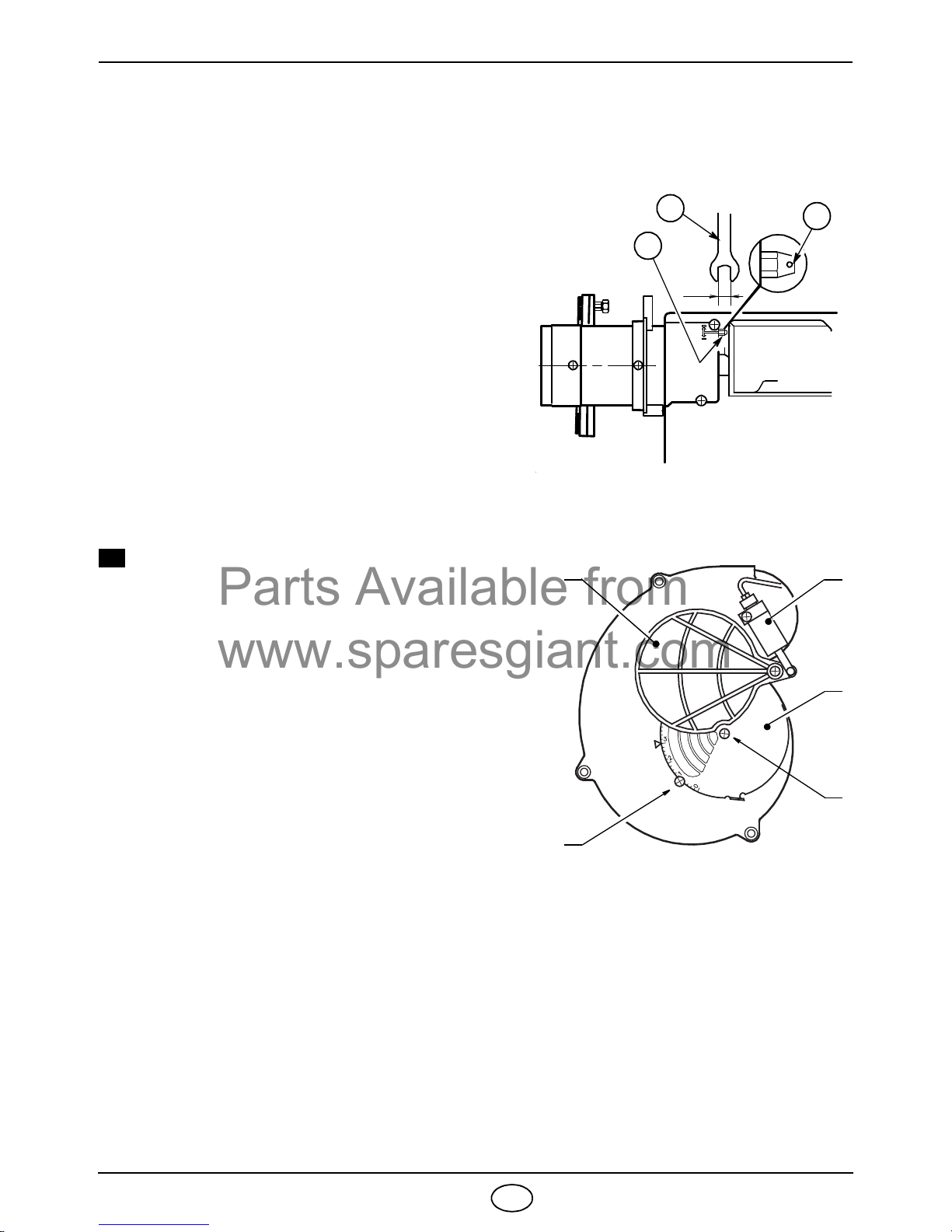

Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehr-
heit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage daher vorrangig über die Luftklappe
ausgeführt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenom-
men, ist die Spindel (1) mit einem Maulschlüssel von 6 mm (2) zu betätigen.
Rechtsdrehung: (Zeichen +), die eingeführte Luftmen-
ge wird erhöht und der Druck im Brennerrohr verringert.
Der CO2-Gehalt wird verringert und das Ansetzen der
Flamme an die Stauscheibe verbessert sich.
(Empfohlene Einstellung für Zündungen bei Niedrig-
temperaturen).
Linksdrehung: (Zeichen –), die eingeführte Luftmenge
wird verringert und der Druck im Brennerrohr erhöht.
Der CO2-Gehalt erhöht sich und das Ansetzen der
Flamme an die Stauscheibe wird schwächer.
(Nicht zu empfehlen bei problematischen Zündungen
bei Niedrigtemperaturen).
In jedem Fall ist die Einstellung des Brennerkopfes nicht
weiter zu verschieben als um einen Rastepunkt über
dem in der Tabelle angegebenen Wert. Ein Rastepunkt
entspricht drei Umdrehungen der Spindel. Markierung (3)
am äussersten Ende der Spindel vereinfacht die Zählung
der Umdrehungen.
LUFTKLAPPENEINSTELLUNG:
Die bewegliche Klappe (A) wird durch den Öldruck (B)
betrieben und garantiert die vollständige Öffnung der
Ansaugöffnung. Der Luftdurchsatz wird durch die Ver-
stellung der unbeweglichen Klappe (C) reguliert.
Zu diesem Zweck müssen zuvor die Schrauben (D) ge-
löst werden. Hat man die optimale Einstellung erreicht,
dann die Schrauben (D) festschrauben um die freie Be-
wegung der beweglichen Klappe (A) sicherzustellen.
Die in der Tabelle beschriebene Einstellung bezieht
sich auf den Brenner mit aufgesetzter Haube und Null
Unterdruck im Feuerraum.
Diese Einstellungen haben nur informativen Wert
(Grobeinstellung). Jede Anlage hat eigene, nicht vor-
aussehbare Arbeitsbedingungen: Effektivdurchsatz
der Düse, Über - oder Unterdruck im Feuerraum, not-
wendiger Luftüberschuss, usw.
Alle diese Betriebsbedingungen können eine unterschiedliche Einstellung der Luftklappe erfordern.
Es ist wichtig zu beachten, dass die Luftmenge des Gebläserades verschieden ist, je nachdem
der Brenner mit oder ohne Haube betrieben wird.
Daher wird empfohlen, wie folgt vorzugehen:
– die Luftklappe einstellen, wie auf der Tabelle (4, Seite 6) beschrieben;
– die Brennerhaube, der Einfachheit halber, nur mit der oberen Schraube festziehen;
– Russwert feststellen;
– Sollte eine Veränderung in der Luftmenge notwendig sein, die Schraube der Haube lösen, die
Haube entfernen, die Luftklappe entsprechend einstellen, die Haube erneut montieren und
schliesslich die Verbrennungswerte wieder kontrollieren.
1
23
6
D8068
D
C
D5555
D
A B
4
Parts Available from
www.sparesgiant.com

2346 8D
ELEKTRODEN - STELLUNG (siehe Abb. 7)
BETRIEBSABLAUF
BRENNEREINSTELLUNGEN UM BEI BRENNERSTART EIN FLAMMENABRISS
ZU VERHINDERN
Dieser Mißstand kann auftreten, wenn die Heizöltemperatur unter + 8 °C abnimmt.
1) RICHTIGE ELEKTRODENEINSTELLUNG
Siehe Abb. 7.
2) PUMPENDRUCK - EINSTELLUNG
Die Ölpumpe wird in der Fabrik auf 12 bar voreingestellt.
Bei Heizöltemperaturen unter + 8 °C den Pumpendruck auf 14 bar einstellen.
3) BRENNERKOPF - EINSTELLUNG
Den Kopf mit einer grösseren Raste einstellen, als in der Betriebsanleitung angegeben.
Zum Beispiel: Wenn nach Betriebsanleitung ist die Kopfeinstellung auf Rastepunkt Nr. 3 vorges-
ehen ist, den Kopf auf Rastepunkt Nr. 4 einstellen.
4) LUFTKLAPPE - EINSTELLUNG
Stellen Sie die Klappe zur Verringerung des Luftüberschusses so ein, dass der Bacharach-Wert
nicht nahe 1 ist (d.h. Verbrennung mit Minimalluftüberschluß).
2 ÷2,5 mm
4± 0,3 mm
ACHTUNG:
ABMESSUNGEN MÜSSEN
EINGEHALTEN WERDEN
D5230 A
Achtung:
Vor Abnahme oder Montage
der Düse, die Schraube (A)
lösen und den Elektrodenblock
nach vorne abnehmen.
Abb. 7
Normal
Thermostat
Motor
Zündtransformator
Ventil
Flamme
Störlampe
D5229
~12s ~12s ~5s
Störabachaltung wegen Nichtzündung
Parts Available from
www.sparesgiant.com

2346 1F
FRANÇAIS
DONNEES TECHNIQUES
Brûleur avec label CE conformément aux directives CEE: EMC 89/336/CEE - 2004/108/CE, Basse
Tension 73/23/CEE - 2006/95/CE, Machines 98/37/CEE et rendement 92/42/CEE.
Brûleur conforme au degré de protection IP 40 selon EN 60529.
TYPE 445T1
Puissance thermique – Débit 28 ÷60 kW – 2,3 ÷5 kg/h
Combustible F.O.D., viscosité max. à 20 °C: 6 mm2/s
Alimentation électrique Monophasée, 230V ±10% ~50Hz
Moteur Courant absorbé 0,75A – 2850 t/min – 298 rad/s
Condensateur 4 μF
Transformateur d’allumage Enroulement secondaire 8 kV – 16 mA
Pompe Pression 7 ÷15 bar
Puissance électrique absorbée 0,130 kW
MATERIEL FOURNI
Quantité Dénomination
2
1
4
1
1
1
Tubes flexibles avec mamelons
Bride avec joint isolant
Vis et écrous pour bride
Groupe entretien
Vis avec deux écrous pour bride
Presse-étoupe
1– Raccord de retour
2– Raccord d’aspiration
3– Prise manomètre
4– Régulateur pression pompe
5– Prise vacuomètre
6– Vis blocage volet d’air
7– Vérin avec volet d’air
8– Bouton de réarmement avec
signalisation de sécurité
9– Bride avec joint isolant
10 – Vis réglage tête combustion
Fig. 1
5
D8067 12
3
4
86
6
7
9
10
Parts Available from
www.sparesgiant.com

2346 2F
PLAGE DE TRAVAIL
DIMENSIONS
0,8
0
0,4
Pression dans la chambre
de combustion – mbar
2 3 4 5 Débit fioul - kg/h
25 30 60 Puissance thermique - kW
D5226 35 40 45 50 55
0,2
0,6
2,3
272 107 236
130
=
37
45°
ø89
233
11
180
D5554
=
180
75 72
150
45°
Bride Brûleur
Parts Available from
www.sparesgiant.com

2346 3F
INSTALLATION
FIXATION A LA CHAUDIERE
³Insérer sur la bride (1) la vis et deux écrous, (voir fig. 2).
³Elargir, si nécessaire, les trous dans le joint isolant (5), (voir fig. 3).
³Fixer sur la plaque de la chaudière (4) la bride (1) par l’intermédiaire des vis (2) et (si nécessaire) des
écrous (3) en interposant le joint isolant (5), (voir fig. 4).
POSITION D’ENTRETIEN
Accès à la tête de combustion, au groupe accroche flamme / électrodes et au gicleur, (voir fig. 5).
³Enlever le brûleur de la chaudiere, en enlevant l’écrou de fixage à la bride.
³Accrocher le brûleur à la bride (1), enlever la tête de combustion (6) après avoir desserré les vis (7).
³Enlever de la ligne porte gicleur (8) le support de l’accroche flamme (9) après avoir desserré la vis.
³Visser le gicleur (10).
Fig. 6
D5572
Le brûleur, une fois installé, doit être un peu incliné. (Voir
figure 6).
Le brûleur est prévu pour recevoir les tubes d’alimentation du
fuel d’un côté ou de l’autre.
D5012
Fig. 2
1
Fig. 3
5
E9022
D8058
1
Fig. 4
43
2
2
5
110
9
8
7
6
Fig. 5
D8056 D8057
Parts Available from
www.sparesgiant.com

2346 4F
INSTALLATIONS HYDRAULIQUES
Attention: vérifier, avant de mettre en marche le brûleur, que le tube de retour ne soit pas obstrué.
Une obturation éventuelle endommagerait l’organe d’étanchéité de la pompe.
La dépression maximale ne doit pas
être supérieure à 0,4 bar (30 cm Hg).
Au-dessus de cette valeur on a libéra-
tion de gaz du combustible.
La tuyauterie d’alimentation fuel doit
être parfaitement étanche. Il est con-
seillé de faire arriver l’aspiration et
le retour à la même hauteur dans la
citerne. Dans ce cas-là le clapet de
pied n’est pas nécessaire.
Si, au contraire, la tuyauterie de retour
arrive au-dessus du niveau du combus-
tible, le clapet de pied est indispensable.
Cette solution est moins sure que la pré-
cédente, à cause d’un éventuel défaut
d’étanchéité de la vanne.
AMORÇAGE POMPE
Faire démarrer le brûleur et attendre
l’amorçage. En cas de mise en sécurité
avant l’arrivée du combustible, attendre
au moins 20 secondes, après quoi répé-
ter l’opération.
Il est nécessaire d’installer un filtre sur la ligne d’alimentation du combustible.
H
mètres
Lmètres
ø i
8 mm
ø i
10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
IMPORTANT
La pompe est prévue pour un fonctionnement en bitube.
Pour le fonctionnement en mono-tube, enlever la vis de by-pass (A),
(voir figure ci-contre).
A
H
mètres
Lmètres
ø i
8 mm
ø i
10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5199
AMORÇAGE POMPE
Desserrer le bouchon du raccord vacuomètre
(5, fig. 1) et attendre la sortie du fuel.
H= dénivellation.
L= max. longueur de la
tuyauterie d’aspiration.
ø i = diamètre intérieur de la
tuyauterie.
H max. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220
INSTALLATION EN MONO-TUBE PAR GRAVITE
(NON AUTORISEE EN ALLEMAGNE)
Parts Available from
www.sparesgiant.com

2346 5F
RACCORDEMENTS ELECTRIQUE
S7026
A321
Marron Blanc (50V) Bleu
Moteur
Condensateur
Thermostat de réglage
Neutre
6A max.
NL
M
~
Noir
NOTES
– Section conducteurs: 1 mm2.
– Les branchements électriques exécutés par
l’installateur doivent respecter le règlement en
vigueur dans le Pays.
–Pour enlever la boîte de contrôle du brû-
leur, desserrer la vis (A) (voir figure ci-con-
tre) et tirer dans le sens de la flèche.
– La cellule photorésistance est montée directe-
ment sur la boîte de contrôle (au-dessous du
transformateur d’allumage) sur un support à
embrochage rapide.
CONTROLE
Vérifier l’arrêt du brûleur en ouvrant les circuits des
thermostats.
ATTENTION
Ne pas brancher le fil de terre du brûleur à la borne
qui signale le blocage pour ne pas abîmer le boî-
tier de contrôle.
230V ~50Hz
NL
123456789
Bleu
Marron
Vanne
T
T
TRAJET DU CABLE ELECTRIQUE
1- Presse-étoupe N- Neutre
2- Blocage-câbles L- Phase
3- Bornier - Terre-brûleur
D5228
Noir
ATTENTION
Ne pas inverser le neutre avec la phase.
Thermostat maxi avec
réarmement manuel
Signalisation de sécurité
extérieure (230V - 0,5A max.)
Bornier de la boîte
de contrôle 530SE*
Interrupteur
avec fusible
EXECUTEE EN USINE EXECUTES PAR L’INSTALLATEUR
Parts Available from
www.sparesgiant.com

2346 6F
REGLAGE DE LA COMBUSTION
Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière
pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO2, dans
les fumées, leur température et celle moyenne de l’eau de la chaudière.
Suivant la puissance de la chaudière, on doit définir le gicleur, la pression de la pompe, le réglage de
la tête de combustion, le réglage du volet d’air, sur la base du tableau ci-dessous.
Les valeurs indiquées sur le tableau sont obtenues sur une chaudière CEN (selon EN 267).
Elles se réfèrent à 12,5% de CO2, au niveau de la mer, avec une température ambiante et du fioul
de 20 °C.
GICLEURS CONSEILLES : Monarch type R - NS ; Delavan type W - A - E
Steinen type H - Q ; Danfoss type H
Angle: 60° : dans la plupart des cas.
80° : si, en cas d’allumages à basse température, la flamme tend à
décrocher.
PRESSION 12 bar : la pompe sort de l’usine calibrée à cette valeur.
14 bar : améliore l’accrochage de la flamme. Indiquée pour allumages à
basse température.
REGLAGE TETE DE COMBUSTION:Il est fait, au moment du montage du gicleur, avec
gueulard démonté. Il dépend du débit du brûleur et on
l’obtient en tournant la tige de réglage, jusqu’à ce que
le plan terminal du gueulard concorde avec l’encoche
indiquée dans le tableau.
Gicleur Pression pompe Débit brûleur Réglage
tête combustion
Réglage
volet d’air
GPH Angle bar kg/h ± 4% Repère Repère
0,60 60°/80° 11 2,3 1,5 2
0,65 60°/80° 12 2,6 2 2,2
0,75 60° 12 3,0 2,5 2,5
0,85 60° 12 3,4 3 3
1,00 60° 12 4,0 4 4,5
1,10 60° 12 4,4 5 6
1,25 60° 12 5,0 6 7
1
2
3
4
1
2
3
Gueulard
Tige de réglage
Obturateur
Plan terminal du gueulard
D5232
2
135
Dans le dessin ci-contre, la tête est réglée
pour un débit de 0,85 GPH à 12 bar.
L’obturateur est en effet dans la position 3,
comme indiqué dans le tableau.
Parts Available from
www.sparesgiant.com

2346 7F
Les réglages de la tête de combustion indiqués dans le tableau sont valables dans la majorité des
cas.
L’adaptation du débit du ventilateur à l’installation n’est faite, normalement, que par le volet d’air.
Dans le cas où il serait nécessaire de retoucher, brûleur fonctionnant, aussi le réglage de la tête
de combustion, agir sur la tige (1) au moyen d’une clef de 6 mm (2) de façon suivante:
Tourner vers la droite: (signe +), pour augmenter la
quantité d’air introduite dans la chambre de combus-
tion et réduire la pression à la tête. La quantité de
CO2baisse et l’accrochage de la flamme s’améliore.
(Réglage indiqué pour des allumages à basse tempé-
rature).
Tourner vers la gauche: (signe –), pour réduire la
quantité d’air introduite dans la chambre de combustion
et augmenter la pression à la tête. La quantité de CO2
s’améliore et l’accrochage de la flamme se réduit.
(Réglage déconseillé pour des allumages à basse tem-
pérature).
En tous cas, le réglage de la tête de combustion ne
doit pas s’écarter de plus d’une encoche de la valeur
indiquée dans le tableau. Chaque encoche corres-
pond à trois tours de la tige.
Un trou (3) à son extrémité aide à compter les tours.
REGLAGE VOLET D’AIR:
Le volet d’air mobile (A), commandé par le vérin (B),
donne l’ouverture complète de la boîte d’aspiration
de l’air.
La régulation du débit se fait par le volet fixe (C),
après avoir desserré les vis (D).
Une fois obtenue la régulation optimale, bloquer le vo-
let d’air par les vis (D); il faut les visser complètement
pour assurer le libre mouvement du volet mobile (A).
Les réglages reproduits dans le tableau se réfèrent au
brûleur avec capot monté et dépression zéro; ils sont
purement indicatifs.
Chaque installation a des conditions de fonctionnement
propres, qu’on ne peut pas prévoir: débit effectif du
gicleur, pression ou dépression dans la chambre de
combustion, excès d’air nécessaire, etc. . .
Toutes ces conditions peuvent exiger un réglage divers
du volet d’air.
Il est important de tenir compte que l’air soufflé par le ventilateur diffère selon que le capot est
monté ou non sur le brûleur.
Il faut donc procéder comme suit:
– régler le volet d’air comme indiqué dans le tableau (4, page 6);
– monter le capot, en vissant pour simplicité seulement la vis supérieure;
– contrôler l’indice de noircissement;
– s’il est nécessaire, varier le débit d’air, desserrer la vis du capot, enlever ce dernier, agir sur le
volet d’air, remonter le capot et alors recontrôler l’indice de noircissement.
1
23
6
D8068
D
C
D5555
D
A B
4
Parts Available from
www.sparesgiant.com

2346 8F
REGLAGE DES ELECTRODES (Voir fig. 7)
PROGRAMME DE MISE EN MARCHE
REGLAGES POUR EVITER LE DECROCHAGE DE LA FLAMME AU DEMAR-
RAGE DU BRULEUR
Cet inconvénient est possible quand la température du F.O.D. descend au-dessous de +8 °C.
1) POSITION CORRECTE DES ELECTRODES
Voir fig. 7.
2) REGLAGE DE LA POMPE
La pompe sort d’usine réglée à une pression de 12 bar.
Quand la température du F.O.D. descend au-dessous de +8 °C, augmenter la pression à 14 bar.
3) REGLAGE TETE DE COMBUSTION
Régler la tête sur un repère plus en avant de celui prévu dans la notice technique.
Exemple: dans la notice technique est prévu de régler la tête sur le repère 3.
Le réglage, au contraire, doit être fait sur le repère 4.
4) REGLAGE DU VOLET D’AIR
Régler le volet en réduisant l’excès d’air jusqu’à ce que le numéro Bacharach ne soit plus proche
de 1 (C’est à dire une combustion avec le minimum d’excès d’air).
2 ÷2,5 mm
4± 0,3 mm
ATTENTION:
LES MESURES DOIVENT
ETRE RESPECTEES
D5230 A
Attention:
Avant de démonter ou monter
le gicleur, desserrer la vis (A)
et avancer les électrodes.
Fig. 7
Normal Mise en sécurité, par défaut d’allumage
Thermostat
Moteur
Transf. d’allumage
Vanne
Flamme
Lampe sécurité
D5229
~12s ~12s ~5s
Parts Available from
www.sparesgiant.com

2346 1GB
ENGLISH
TECHNICAL DATA
Burner with CE marking in conformity with EEC directives: EMC89/336/EEC - 2004/108/EC,
Low Voltage 73/23/EEC - 2006/95/EC, Machines 98/37/EEC and Efficiency 92/42/EEC.
The burner meets protection level of IP 40, EN 60529.
TYPE 445T1
Thermal power – output 28 – 60 kW – 2.3 – 5 kg/h
Fuel Light oil, max. viscosity at 20 °C: 6 mm2/s
Electrical supply Single phase, 230V ±10% ~50Hz
Motor Run current 0.75A – 2850 rpm – 298 rad/s
Capacitor 4 μF
Ignition transformer Secondary 8 kV – 16 mA
Pump Pressure 7 – 15 bar
Absorbed electrical power 0.130 kW
1– Return line
2– Suction line
3– Gauge connection
4– Pump pressure regulator
5– Vacuum gauge connection
6– Screws fixing air-damper
7– Hydraulic jack with air-damper
8– Lock-out lamp and reset button
9– Flange with insulating gasket
10 – Combustion head adjustment screw
EQUIPMENT
Quantity Description
2
1
4
1
1
1
Flexible oil pipes with nipples
Flange with insulating gasket
Screws and nuts for flange
to be fixed to boiler
Maintenance assembly
Screw and nuts for flange
Grommet
Fig. 1
5
D8067 12
3
4
86
6
7
9
10
Parts Available from
www.sparesgiant.com

2346 2GB
WORKING FIELD
OVERALL DIMENSIONS
0.8
0
0.4
Pressure in the combustion
chamber – mbar
2 3 4 5 Fuel output - kg/h
25 30 60 Thermal power - kW
D5226 35 40 45 50 55
0.2
0.6
2.3
272 107 236
130
=
37
45°
ø89
233
11
180
D5554
=
180
75 72
150
45°
Flange Burner
Parts Available from
www.sparesgiant.com
