Riello PRESS 45 N 615 M Quick start guide

Istruzioni per installazione, uso e manutenzione
Montage und Bedienungs Anleitung
Installation, use and maintenance instructions
Manuel dʼentretien
20132263 (1) - 04/2017
Bruciatore di nafta
Heizölbrenner
Heavy oil burner
Brûleur à fioul lourd
Funzionamento bistadio
Zweistufiger Betrieb
Two-stage operation
Fonctionnement à deux allures
CODICE
CODE
MODELLO - MODELL
MODELE - MODEL
TIPO - TYP
TYPE
20132103 PRESS 45 N 615 M
20132104 PRESS 45 N 615 M
I
D
GB
F

Istruzioni originali
Übersetzung der Originalen Anleitungen
Translation of the original instructions
Traduction des instructions d’origine

1 20132263
I
Indice
1 Dichiarazioni ............................................................................................................................................................................... 2
2 Informazioni ed avvertenze generali ........................................................................................................................................ 3
2.1 Informazioni sul manuale di istruzione ........................................................................................................................ 3
2.1.1 Introduzione................................................................................................................................................................. 3
2.1.2 Pericoli generici........................................................................................................................................................... 3
2.1.3 Altri simboli.................................................................................................................................................................. 3
2.1.4 Consegna dell’impianto e del manuale di istruzione ................................................................................................... 4
2.2 Garanzia e responsabilità............................................................................................................................................ 4
3 Sicurezza e prevenzione............................................................................................................................................................ 5
3.1 Premessa .................................................................................................................................................................... 5
3.2 Addestramento del personale ..................................................................................................................................... 5
4 Descrizione tecnica del bruciatore ........................................................................................................................................... 6
4.1 Dati tecnici................................................................................................................................................................... 6

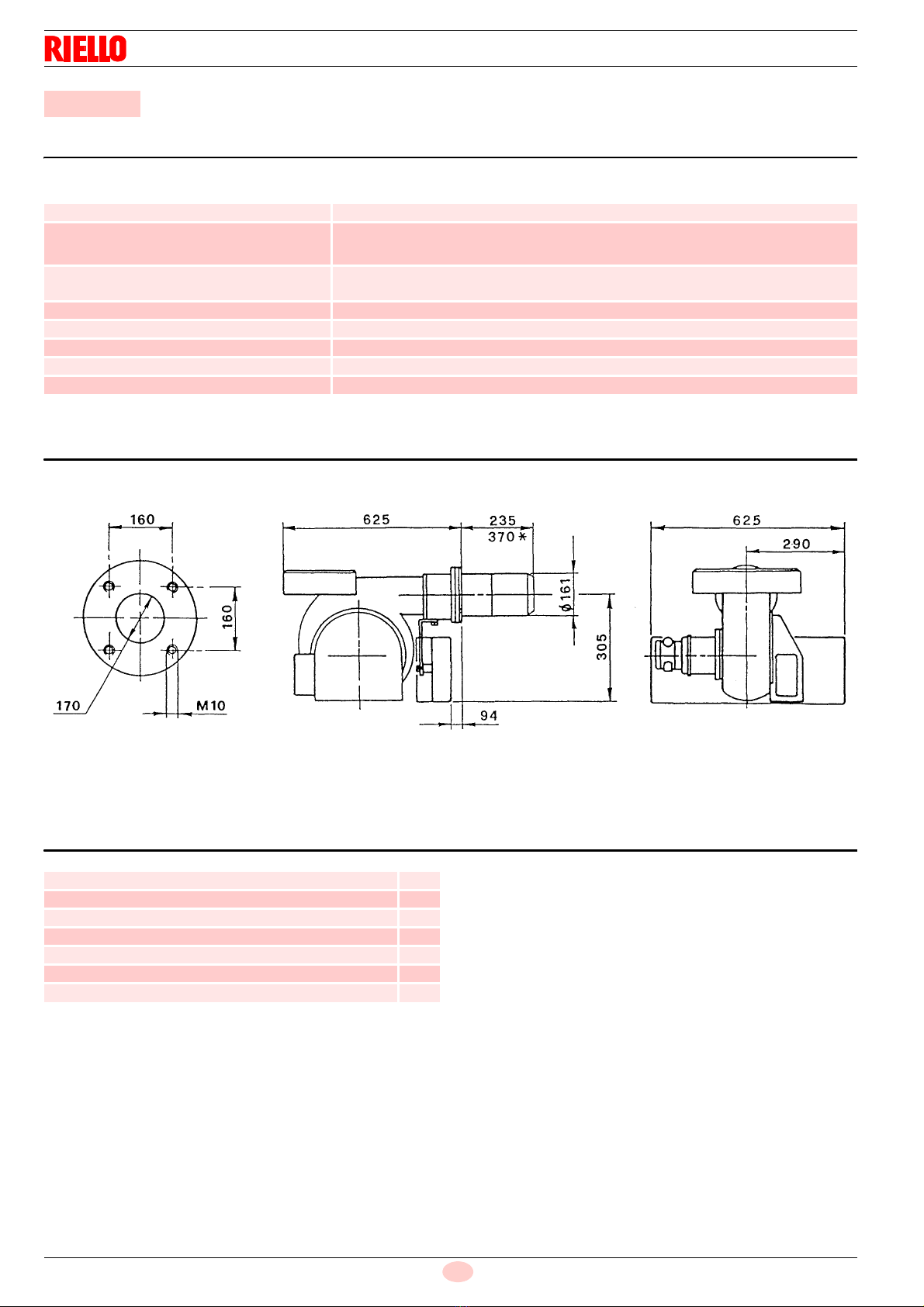

4.2 Dimensioni d’ingombro................................................................................................................................................ 6
4.3 Materiale a corredo ..................................................................................................................................................... 6
4.4 Campi di lavoro (2 ugelli funzionanti) .......................................................................................................................... 7
4.5 Descrizione bruciatore................................................................................................................................................. 7
5 Installazione................................................................................................................................................................................8
5.1 Note sulla sicurezza per l’installazione........................................................................................................................ 8
5.2 Movimentazione .......................................................................................................................................................... 8
5.3 Controlli preliminari...................................................................................................................................................... 8
5.4 Impianti alimentazione olio combustibile..................................................................................................................... 9
5.4.1 Impianto per gravità..................................................................................................................................................... 9
5.4.2 Impianto in aspirazione ............................................................................................................................................... 9

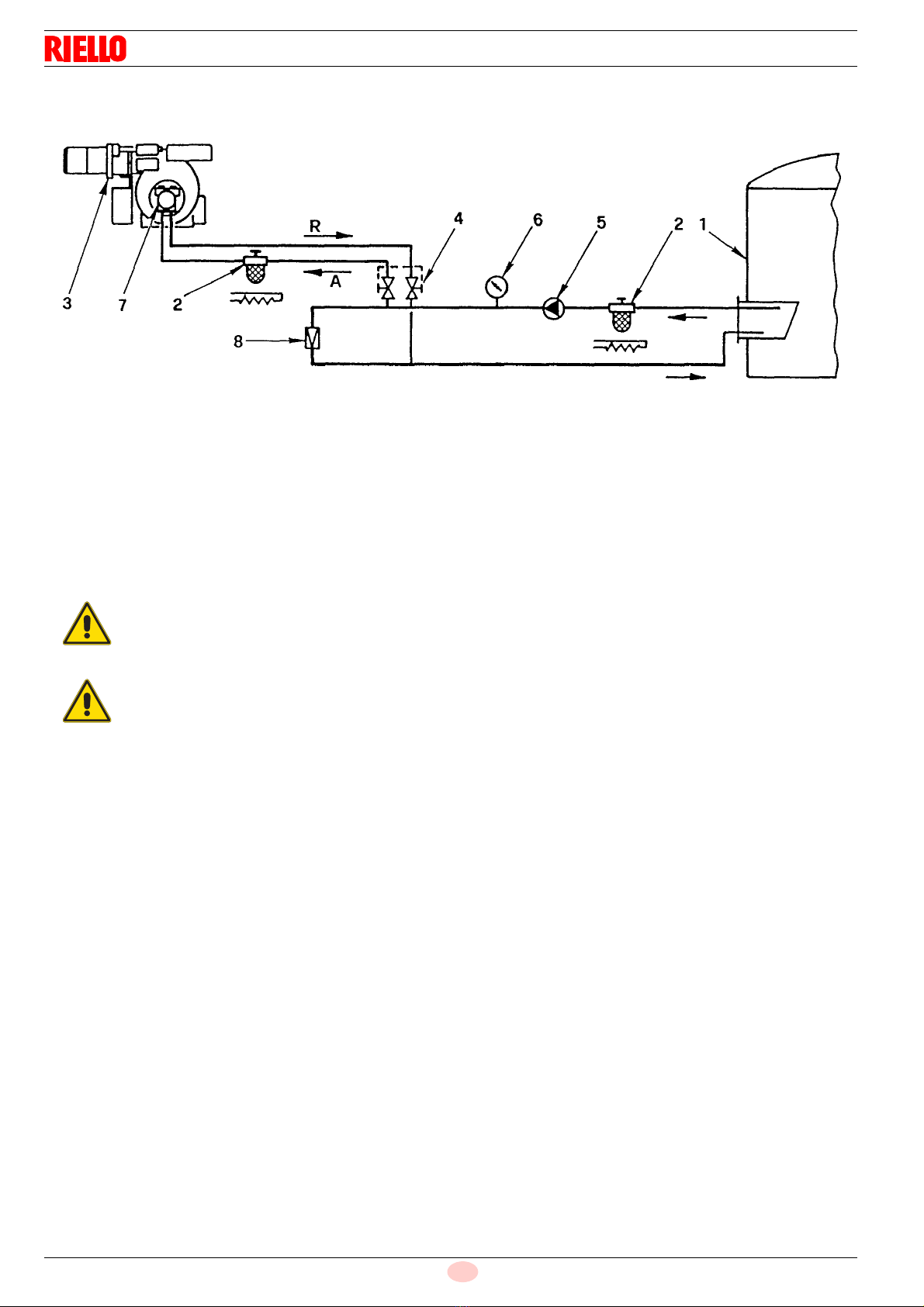

5.4.3 Impianto ad anello..................................................................................................................................................... 10
5.5 Collegamenti elettrici................................................................................................................................................. 11

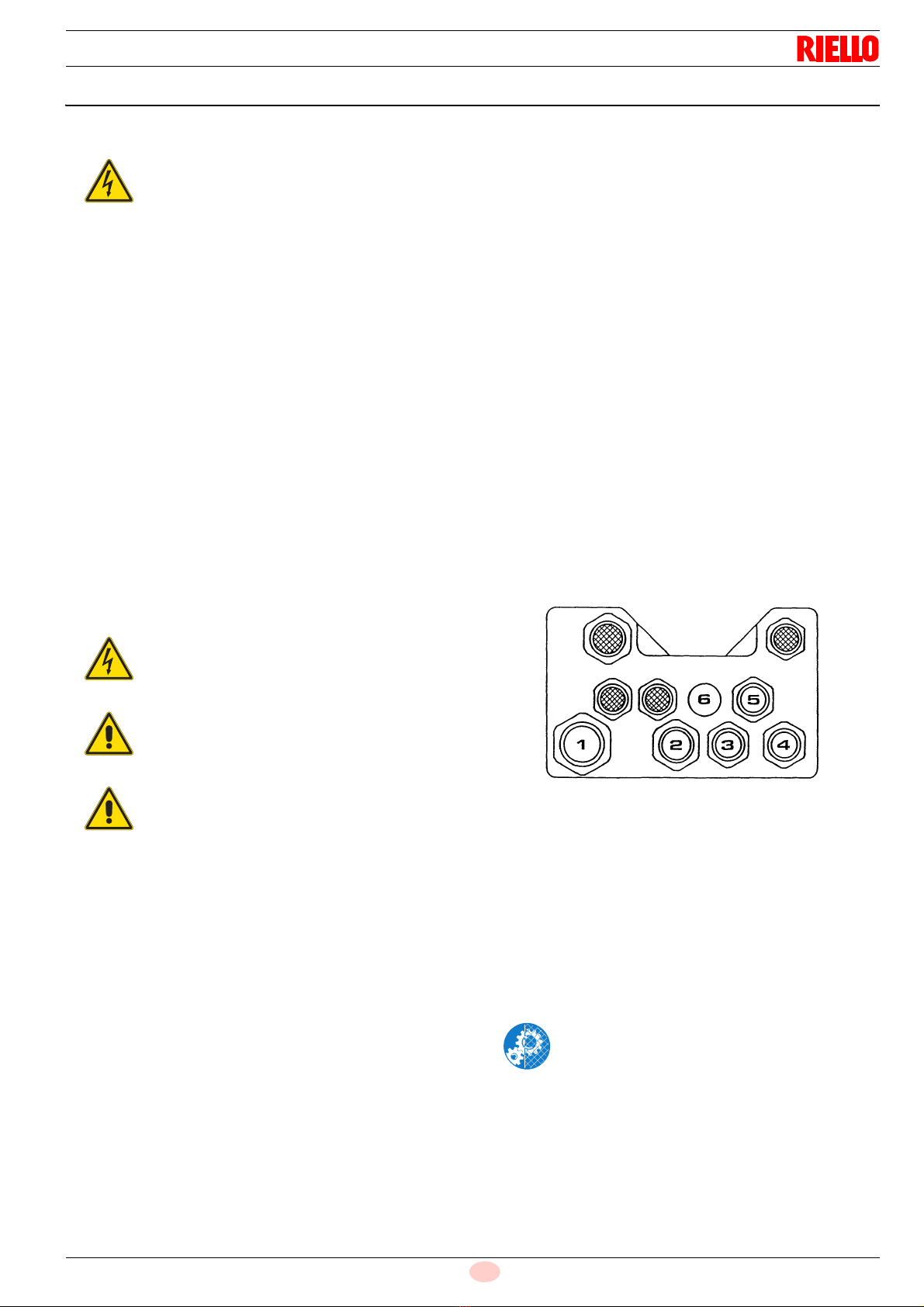

5.5.1 Passaggio cavi di alimentazione e collegamenti esterni ........................................................................................... 11
6 Messa in funzione, taratura e funzionamento del bruciatore............................................................................................... 13
6.1 Note sulla sicurezza per la prima messa in funzione ................................................................................................ 13
6.2 Funzionamento.......................................................................................................................................................... 13
6.2.1 Scelta degli ugelli ...................................................................................................................................................... 13
6.2.2 Pressione della pompa.............................................................................................................................................. 13
6.3 Regolazione testa di combustione ............................................................................................................................ 13
6.4 Regolazione motorino serranda aria ......................................................................................................................... 14
6.5 Regolazione temperatura di polverizzazione ............................................................................................................ 14

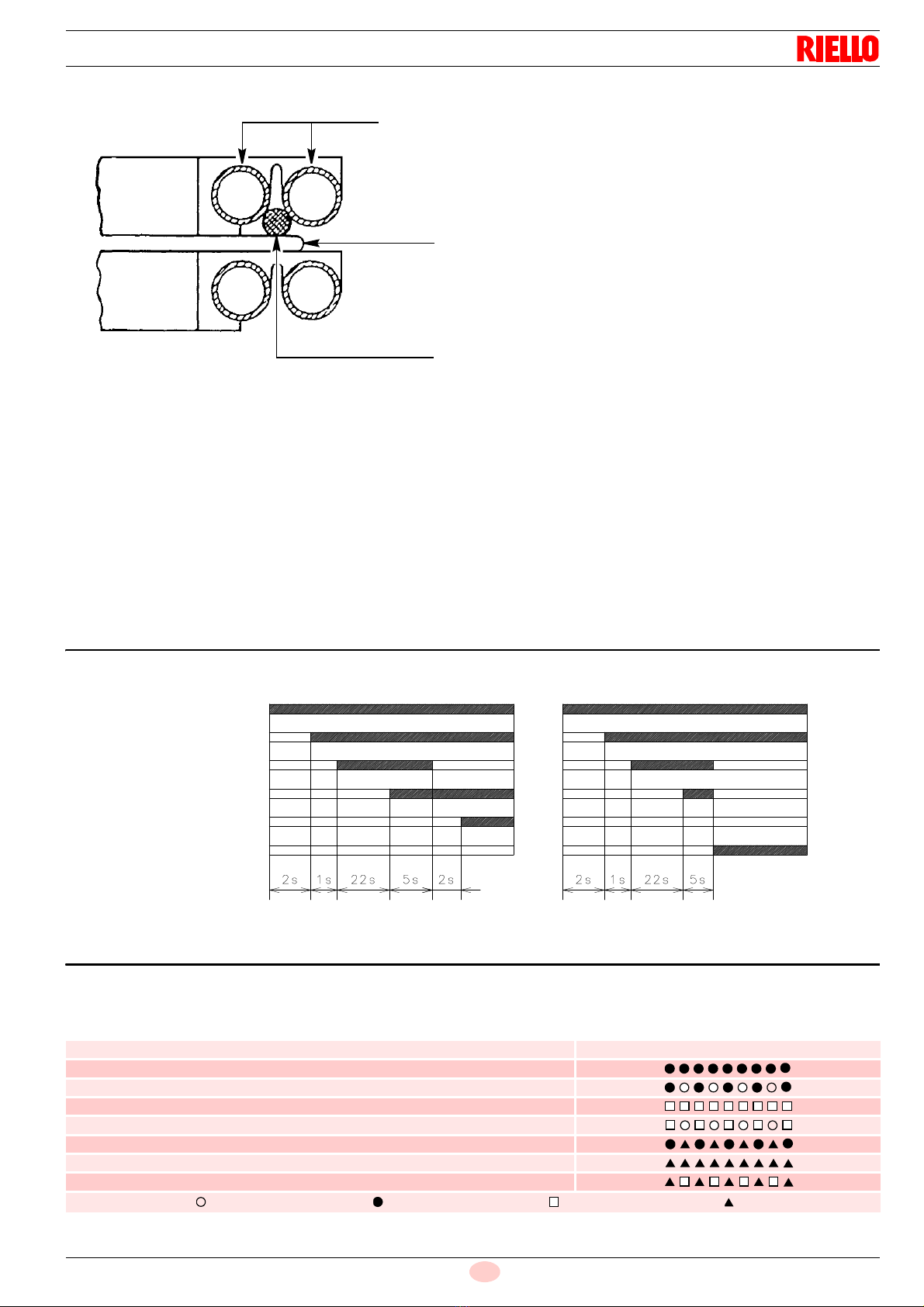

6.6 Programma di avviamento ........................................................................................................................................ 15
6.7 Diagnostica programma di avviamento ..................................................................................................................... 15
6.8 Diagnostica mal funzionamento ................................................................................................................................ 16
7 Manutenzione ........................................................................................................................................................................... 17
7.1 Note sulla sicurezza per la manutenzione................................................................................................................. 17
7.2 Programma di manutenzione .................................................................................................................................... 17
7.2.1 Frequenza della manutenzione ................................................................................................................................. 17
7.2.2 Controllo e pulizia...................................................................................................................................................... 17
7.3 Apertura bruciatore.................................................................................................................................................... 18
7.4 Chiusura bruciatore................................................................................................................................................... 18

20132263 2
I
Dichiarazioni
1 Dichiarazioni
Dichiarazione di conformità secondo ISO / IEC 17050-1
Costruttore: RIELLO S.p.A.
Indirizzo: Via Pilade Riello, 7
37045 Legnago (VR)
Prodotto: Bruciatore di nafta
Modello: PRESS 45 N
Questi prodotti sono conformi alle seguenti Norme Tecniche:
EN 267
EN 12100
e secondo quanto disposto dalle Direttive Europee:
MD 2006/42/CE Direttiva Macchine
LVD 2014/35/UE Direttiva Bassa Tensione
EMC 2014/30/UE Compatibilità Elettromagnetica
La qualità viene garantita mediante un sistema di qualità e management certificato secondo ISO 9001:2015.
Legnago, 01.12.2015 Direttore Generale
RIELLO S.p.A. - Direzione Bruciatori
Direttore Ricerca e Sviluppo
RIELLO S.p.A. - Direzione Bruciatori
Ing. U. Ferretti Ing. F. Comencini

3 20132263
I
Informazioni ed avvertenze generali
2.1 Informazioni sul manuale di istruzione
2.1.1 Introduzione
Il manuale di istruzione dato a corredo del bruciatore:
costituisce parte integrante ed essenziale del prodotto e non
va da esso separato; deve essere quindi conservato con
cura per ogni necessaria consultazione e deve
accompagnare il bruciatore anche in caso di cessione ad un
altro proprietario o utente, oppure in caso di trasferimento su
un altro impianto. In caso di danneggiamento o smarrimento
deve essere richiesto un altro esemplare al Servizio Tecnico
di Assistenza di Zona;
è stato realizzato per un utilizzo da parte di personale
qualificato;
fornisce importanti indicazioni ed avvertenze sulla sicurezza
nell’installazione, la messa in funzione, l’uso e la
manutenzione del bruciatore.
Simbologia utilizzata nel manuale
In alcune parti del manuale sono riportati segnali triangolari di
PERICOLO. Prestare ad essi molta attenzione, in quanto
segnalano una situazione di potenziale pericolo.
2.1.2 Pericoli generici
I pericoli possono essere di 3 livelli, come indicato a seguire.
2.1.3 Altri simboli
Abbreviazioni utilizzate
Cap. Capitolo
Fig. Figura
Pag. Pagina
Sez. Sezione
Tab. Tabella
2 Informazioni ed avvertenze generali
PERICOLO
Massimo livello di pericolo!
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, causano gravi
lesioni, morte o rischi a lungo termine per la
salute.
ATTENZIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
gravi lesioni, morte o rischi a lungo termine per la
salute.
CAUTELA
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
danni alla macchina e/o alla persona.
PERICOLO
PERICOLO COMPONENTI IN TENSIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, comportano
scosse elettriche con conseguenze mortali.
PERICOLO MATERIALE INFIAMMABILE
Questo simbolo segnala la presenza di sostanze
infiammabili.
PERICOLO DI USTIONE
Questo simbolo indica il rischio di ustioni da alte
temperature.
PERICOLO SCHIACCIAMENTO ARTI
Questo simbolo fornisce indicazioni di organi in
movimento: pericolo di schiacciamento degli arti.
ATTENZIONE ORGANI IN MOVIMENTO
Questo simbolo fornisce indicazioni per evitare
l’avvicinamento degli arti ad organi meccanici in
movimento; pericolo di schiacciamento.
PERICOLO DI ESPLOSIONE
Questo simbolo fornisce indicazioni di luoghi in cui
potrebbero essere presenti atmosfere esplosive.
Per atmosfera esplosiva si intende una miscela
con l’aria, a condizioni atmosferiche, di sostanze
infiammabili allo stato di gas, vapori, nebbie o
polveri in cui, dopo l’accensione, la combustione
si propaga all'insieme della miscela incombusta.
DISPOSITIVI DI PROTEZIONE INDIVIDUALE
Questi simboli contraddistinguono l’attrezzatura
che deve essere indossata e tenuta dall’operatore
allo scopo di proteggerlo contro i rischi che
minacciano la sicurezza o la salute nello
svolgimento della sua attività lavorativa.
OBBLIGO DI MONTARE IL COFANO E TUTTI I
DISPOSITIVI DI SICUREZZA E PROTEZIONE
Questo simbolo segnala l’obbligo di rimontare il
cofano e tutti i dispositivi di sicurezza e protezione
del bruciatore dopo operazioni di manutenzione,
pulizia o controllo.
SALVAGUARDIA AMBIENTALE
Questo simbolo fornisce indicazioni per l’utilizzo
della macchina nel rispetto dell’ambiente.
INFORMAZIONI IMPORTANTI
Questo simbolo fornisce informazioni importanti
da tenere in considerazione.
Questo simbolo contraddistingue un elenco.

20132263 4
I
Informazioni ed avvertenze generali
2.1.4 Consegna dell’impianto e del manuale di
istruzione
In occasione della consegna dell’impianto è necessario che:
Il manuale di istruzione sia consegnato dal fornitore
dell’impianto all’utente, con l’avvertenza che esso sia
conservato nel locale di installazione del generatore di
calore.
Sul manuale di istruzione siano riportati:
– il numero di matricola del bruciatore;
– l’indirizzo ed il numero di telefono del Centro di Assistenza
più vicino;
Il fornitore dell’impianto informi accuratamente l’utente circa:
– l’uso dell’impianto,
– gli eventuali ulteriori collaudi che dovessero essere
necessari prima dell’attivazione dell’impianto,
– la manutenzione e la necessità di controllare l’impianto
almeno una volta all’anno da un incaricato della Ditta
Costruttrice o da un altro tecnico specializzato.
Per garantire un controllo periodico, il costruttore
raccomanda la stipulazione di un Contratto di
Manutenzione.
2.2 Garanzia e responsabilità
Il costruttore garantisce i suoi prodotti nuovi dalla data
dell’installazione secondo le normative vigenti e/o in accordo con
il contratto di vendita. Verificare, all’atto della prima messa in
funzione, che il bruciatore sia integro e completo.
In particolare i diritti alla garanzia ed alla responsabilità
decadono, in caso di danni a persone e/o cose, qualora i danni
stessi siano riconducibili ad una o più delle seguenti cause:
installazione, messa in funzione, uso e manutenzione del
bruciatore non corretti;
utilizzo improprio, erroneo ed irragionevole del bruciatore;
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
utilizzo del bruciatore con dispositivi di sicurezza difettosi,
applicati in maniera scorretta e/o non funzionanti;
installazione di componenti supplementari non collaudati
unitamente al bruciatore;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
utilizzo del bruciatore anche a seguito del verificarsi di un
errore e/o un’anomalia;
riparazioni e/o revisioni eseguite in maniera scorretta;
modifica della camera di combustione mediante
l’introduzione di inserti che impediscano il regolare sviluppo
della fiamma stabilito costruttivamente;
insufficiente ed inappropriata sorveglianza e cura dei
componenti del bruciatore maggiormente soggetti ad usura;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità
per la mancata osservanza di quanto riportato nel presente
manuale.
.........................................................................................
.........................................................................................
.........................................................................................
.........................................................................................
ATTENZIONE
La mancata osservanza a quanto descritto in
questo manuale, la negligenza operativa, una
errata installazione e l’esecuzione di modifiche
non autorizzate, sono causa di annullamento, da
parte del costruttore, della garanzia che essa dà
al bruciatore.

5 20132263
I
Sicurezza e prevenzione
3.1 Premessa
I bruciatori sono stati progettati e costruiti in conformità alle
norme e direttive vigenti, applicando le regole tecniche di
sicurezza conosciute e prevedendo tutte le potenziali situazioni
di pericolo.
E’ necessario tuttavia tenere in considerazione che l’incauto e
maldestro utilizzo dell’apparecchio può causare situazioni di
pericolo di morte per l’utente o terzi, nonchè danneggiamenti al
bruciatore o ad altri beni. La distrazione, la leggerezza e la troppa
confidenza sono spesso causa di infortuni; come possono
esserlo la stanchezza e la sonnolenza.
E’ opportuno tenere in considerazione quanto segue:
Il bruciatore deve essere destinato solo all’uso per il quale è
stato espressamente previsto. Ogni altro uso è da
considerarsi improprio e quindi pericoloso.
In particolare:
può essere applicato a caldaie ad acqua, a vapore, ad olio
diatermico, e su altre utenze espressamente previste dal
costruttore;
il tipo e la pressione del combustibile, la tensione e frequenza
della corrente elettrica di alimentazione, le portate minime e
massime alle quali il bruciatore è regolato, la pressurizzazione
della camera di combustione, le dimensioni della camera di
combustione, la temperatura ambiente, devono essere entro i
valori indicati nel manuale d’istruzione.
Non è consentito modificare il bruciatore per alterarne le
prestazioni e le destinazioni.
L’utilizzo del bruciatore deve avvenire in condizioni di
sicurezza tecnica ineccepibili. Eventuali disturbi che
possano compromettere la sicurezza devono essere
eliminati tempestivamente.
Non è consentito aprire o manomettere i componenti del
bruciatore, ad esclusione delle sole parti previste nella
manutenzione.
Sono sostituibili esclusivamente le parti previste dal
costruttore.
3.2 Addestramento del personale
L’utente è la persona, o l’ente o la società, che ha acquistato la
macchina e che intende usarla per gli usi concepiti allo scopo.
Sua è la responsabilità della macchina e dell’addestramento di
quanti vi operano intorno.
L’utente:
si impegna ad affidare la macchina esclusivamente a
personale qualificato ed addestrato allo scopo;
si impegna ad informare il proprio personale in modo
adeguato sull’applicazione e osservanza delle prescrizioni di
sicurezza. A tal fine egli si impegna affinchè chiunque per la
propria mansione conosca le istruzioni per l’uso e le
prescrizioni di sicurezza;
Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
Il personale non deve eseguire di propria iniziativa
operazioni o interventi che non siano di sua competenza.
Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse
creare.
Il montaggio di pezzi di altre marche o eventuali modifiche
possono variare le caratteristiche della macchina e quindi
pregiudicarne la sicurezza operativa. La Ditta Costruttrice
pertanto declina ogni e qualsiasi responsabilità per tutti i
danni che dovessero insorgere a causa dell’utilizzo di pezzi
non originali.
Inoltre:
3 Sicurezza e prevenzione
ATTENZIONE
Il produttore garantisce la sicurezza del buon
funzionamento solo se tutti i componenti del
bruciatore sono integri e correttamente
posizionati.
è tenuto a prendere tutte le misure
necessarie per evitare che persone non
autorizzate abbiano accesso alla macchina;
deve informare la Ditta Costruttrice nel caso
in cui riscontrasse difetti o malfunzionamenti
dei sistemi antinfortunistici, nonché ogni
situazione di presunto pericolo;
il personale deve usare sempre i mezzi di
protezione individuale previsti dalla
legislazione e seguire quanto riportato nel
presente manuale.

20132263 6
I
Descrizione tecnica del bruciatore
4.1 Dati tecnici
Tab. A
4.2 Dimensioni d’ingombro
*Per versione testa allungata.
Per l’arretramento del bruciatore servirsi delle prolunghe ai perni fornite a corredo.
4.3 Materiale a corredo
Tab. B
4 Descrizione tecnica del bruciatore
TIPO 615 M
Potenza termica - Portata 114/205 ÷ 513 kW – 10/18 ÷ 45 kg/h
Combustibile Olio viscosità max. a 50° C 50 mm2/s (7° E)
con kit fino a 150 mm2/s (20° E)
Alimentazione elettrica Trifase, 230V ± 10% ~ 50Hz senza neutro
400V ± 10% ~ 50Hz con neutro
Motore 2,4 A / 230V – 1,4 A / 400V
Trasformatore d’accensione Primario 2 A – Secondario 2 x 6,5 kV – 35 mA
Riscaldatori 2,8 kW
Potenza elettrica assorbita 3,7 kW
Pompa 65 kg/h a 20 bar
Fig. 1
D2628 D2626
Piastra caldaia Bruciatore
D2672
D2628
Tubi flessibili N° 2
Guarnizioni N° 2
Schermo per flangia N° 1
Prolunghe per guide (per versione testa allungata) N° 2
Nipples N° 2
Viti N° 4
Ugelli N° 2

7 20132263
I
Descrizione tecnica del bruciatore
4.4 Campi di lavoro (2 ugelli funzionanti)
Quando il bruciatore funziona con un solo ugello, le condizioni di
pressurizzazione sono più favorevoli e non pongono problemi.
Portata minima con un solo ugello: 10 kg/h - 114 kW
4.5 Descrizione bruciatore
1 Raccordo di aspirazione
2 Raccordo di ritorno
3 Regolatore pressione pompa
4 Attacco manometro (G1/8)
5 Attacco vacuometro (G3/8)
6 Motorino apriserranda
7 Pulsante di sblocco apparecchiatura con segnalazione di
blocco
8 Pulsante di sblocco telesalvamotore
9 Vite regolazione testa di combustione
10 Filtro con guaina per termometro
11 Gruppo valvole
12 Manometro con rubinetto di protezione
13 Termostato di regolazione
14 Contattore preriscaldatore
15 Trasformatore
16 Morsettiera
17 Bocchettoni pressacavo
18 Valvola antigas
ATTENZIONE
Il campo di lavoro (Fig. 2) è stato ricavato alla
temperatura ambiente di 20 °C, alla pressione
barometrica di 1013 mbar (circa 0 m s.l.m.) e con
la testa di combustione regolata come indicato a
pag. 13.
Fig. 2
Potenzialità bruciatore
Pressione in camera di
combustione – mbar
D2673
kg/h
kW
Fig. 3
D2671

20132263 8
I
Installazione
5.1 Note sulla sicurezza per l’installazione
Dopo avere effettuato un’accurata pulizia tutt’intorno all’area
destinata all’installazione del bruciatore ed avere provveduto ad
una corretta illuminazione dell’ambiente, procedere con le
operazioni di installazione.
5.2 Movimentazione
L’imballo del bruciatore è comprensivo di pedana in legno, è
possibile quindi movimentare il bruciatore, quando è ancora
imballato, con carrello transpallet o carrello elevatore a forche.
5.3 Controlli preliminari
Controllo della fornitura
Controllo delle caratteristiche del bruciatore
Controllare la targhetta di identificazione del bruciatore.
5 Installazione
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono assolutamente essere
eseguite con rete elettrica staccata.
ATTENZIONE
L’installazione del bruciatore deve essere
effettuata da personale abilitato, secondo quanto
riportato nel presente manuale ed in conformità
alle norme e disposizioni di legge vigenti.
PERICOLO
L’aria comburente presente in caldaia deve
essere priva di miscele pericolose (es: cloruro,
fluoruro, alogeno); se presenti, si raccomanda di
effettuare ancora più frequentemente pulizia e
manutenzione.
ATTENZIONE
Le operazioni di movimentazione del bruciatore
possono essere molto pericolose se non
effettuate con la massima attenzione: allontanare
i non addetti; verificare l’integrità e l’idoneità dei
mezzi a disposizione.
Ci si deve accertare inoltre che la zona in cui si
agisce, sia sgombra e che vi sia uno spazio di
fuga sufficiente, cioè, una zona libera e sicura, in
cui potersi spostare rapidamente qualora il
bruciatore cadesse.
Durante la movimentazione tenere il carico a non
più di 20-25 cm da terra.
Dopo avere posizionato il bruciatore nelle
vicinanze dell’installazione, smaltire
correttamente tutti i residui dell’imballo
differenziando le vari tipologie di materiali.
CAUTELA
Prima di procedere con le operazioni di
installazione, effettuare un’accurata pulizia
tutt’intorno all’area destinata all’installazione del
bruciatore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. In caso di dubbio non
utilizzare il bruciatore e rivolgersi al fornitore.
Gli elementi dell’imballaggio (gabbia di legno o
scatola di cartone, chiodi, graffe, sacchetti di
plastica ecc.) non devono essere abbandonati in
quanto potenziali fonti di pericolo ed
inquinamento, ma vanno raccolti e depositati in
luogo predisposto allo scopo.
ATTENZIONE
La manomissione, l’asportazione, la mancanza
della targhetta del bruciatore o quant’altro non
permettono la sicura identificazione del bruciatore
e rendono difficoltosa qualsiasi operazione di
installazione e manutenzione.

9 20132263
I
Installazione
5.4 Impianti alimentazione olio combustibile
5.4.1 Impianto per gravità
Per olio leggero con viscosità max. 7°E / 50°C.
Innesco pompa:
allentare il tappo dall’attacco vacuometro (5, Fig. 3) ed
attendere la fuoriuscita del combustibile.
H: Dislivello
L: Lunghezza del tubo di aspirazione
5.4.2 Impianto in aspirazione
Per olio leggero con viscosità max. 7°E / 50°C.
Sconsigliato, a meno che non ci si trovi in presenza si un
impianto già preesistente.
Non si deve superare la depressione max. di 0,5 bar (38 cm Hg)
misurata all’attacco vacuometro (5, Fig. 3).
Si raccomanda che le tubazioni siano a perfetta tenuta. Quando
la cisterna è ad un livello inferiore del bruciatore, si consiglia di
far arrivare la tubazione alla stessa altezza della tubazione di
aspirazione.
In questo caso non è necessaria la valvola di fondo.
Rischio di esplosione a causa di fuoriuscita di
combustibile in presenza di fonte infiammabile.
Precauzioni: evitare urti, attriti, scintille, calore.
Verificare la chiusura del rubinetto di
intercettazione del combustibile, prima di
effettuare qualsiasi tipo di intervento sul
bruciatore.
ATTENZIONE
L’installazione della linea di alimentazione del
combustibile deve essere effettuata da personale
abilitato, in conformità alle norme e disposizioni di
legge vigenti.
H
metri
L metri
ø 3/4” ø 1”
0 5 10
0,5 815
111 20
1,5 14 25
217 30
Fig. 4
D2629
H
metri
L metri
ø 1” ø 1 1/4”
024 45
0,5 21 40
118 35
1,5 15 30
212 25
2,5 920
3 6 15
Fig. 5
D2630

20132263 10
I
Installazione
5.4.3 Impianto ad anello
Per olio denso con viscosità fino a 20°E / 50°C.
1 - Cisterna (riscaldata per olio denso)
2 - Filtro (con resistenza per olio > 7°E / 50°C)
3 - Bruciatore (con kit per olio denso)
4 - Saracinesche per esclusione bruciatore (accoppiate)
5 - Pompa di trasferimento
6 - Manometro di controllo
7 - Pompa bruciatore
8 - Regolatore di pressione
Fig. 6
D2631
CAUTELA
per agevolare il flusso di combustibile tutte le
tubazioni devono essere opportunamente
dimensionate, coibentate e riscaldate.
(elettricamente o tramite vapore o acqua calda).
ATTENZIONE
accertarsi prima di mettere in funzionamento il
bruciatore che il tubo di ritorno non abbia
occlusioni.
Un eventuale impedimento provocherebbe la
rottura dell’organo di tenuta della pompa.

11 20132263
I
Installazione
5.5 Collegamenti elettrici
Note sulla sicurezza per i collegamenti elettrici
Prima di effettuare qualsiasi operazione di manutenzione, pulizia
o controllo:
Se ancora presente, rimuovere il cofano e procedere ai
collegamenti elettrici secondo gli schemi elettrici.
Usare cavi flessibili secondo norma EN 60 335-1.
5.5.1 Passaggio cavi di alimentazione e
collegamenti esterni
Tutti i cavi elettrici da collegare alla morsettiera (16, Fig. 3) vanno
fatti passare per gli opportuni bocchettoni a pressacavo (17,
Fig. 3), vedi Fig. 7.
1 - Alimentazione monofase resistenze
preriscaldate: ..........................................bocchettone Pg 21
2 - Alimentazione trifase motore: .................bocchettone Pg 16
3 - Alimentazione monofase e termostato
sicurezza: ............................................bocchettone Pg 13,5
4 - Termostato di regolazione: ..................bocchettone Pg 13,5
5 - Termostato 2° stadio: ..........................bocchettone Pg 13,5
6 - Foro pretranciato
Eventuali altre segnalazioni o comandi possono essere collegati
alla morsettiera del bruciatore asportando la pastiglia metallica
dal foro pretranciato e inserendo un comune bocchettone a
pressacavo per il passaggio e fissaggio dei cavi. Per garantire il
grado di protezione IP 40 secondo EN 60529 chiudere i fori di
passaggio dei cavi di eventuali bocchettoni inutilizzati con
opportune pastiglie.
Nota
– Eseguire un buon collegamento di terra.
– Verificare l’arresto del bruciatore aprendo il termostato di
caldaia e il blocco oscurando la fotoresistenza
PERICOLO
I collegamenti elettrici devono essere eseguiti in assenza di alimentazione elettrica.
I collegamenti elettrici devono essere eseguiti secondo le norme vigenti del paese di destinazione e da personale
qualificato. Fare riferimento agli schemi elettrici.
Il costruttore declina ogni responsabilità da modifiche o collegamenti diversi da quelli rappresentati negli schemi
elettrici.
Verificare che l’alimentazione elettrica del bruciatore corrisponda a quella riportata nella targhetta di
identificazione e nel presente manuale.
Il bruciatore è stato omologato per funzionamento intermittente.
Ciò significa che devono fermarsi "per Norma" almeno 1 volta ogni 24 ore per permettere all'apparecchiatura di
effettuare un controllo della propria efficienza all’avviamento. Normalmente l’arresto del bruciatore viene
assicurato dal termostato/pressostato della caldaia.
Se così non fosse è necessario applicare in serie a TL un interruttore orario che provveda all'arresto del
bruciatore almeno 1 volta ogni 24 ore. Fare riferimento agli schemi elettrici.
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un
efficace impianto di messa a terra, eseguito come previsto dalle norme vigenti. È necessario verificare questo
fondamentale requisito di sicurezza. In caso di dubbio, far effettuare da personale abilitato un accurato controllo
dell’impianto elettrico.
L’impianto elettrico deve essere adeguato alla potenza massima assorbita dall’apparecchio, indicata in targa e nel
manuale, accertando in particolare che la sezione dei cavi sia idonea alla potenza assorbita dall’apparecchio.
Per l’alimentazione generale dell’apparecchio dalla rete elettrica:
- non usare adattatori, prese multiple, prolunghe;
- prevedere un interruttore omnipolare con apertura tra i contatti di almeno 3 mm (categoria sovratensione III),
come previsto dalle normative di sicurezza vigenti.
Non toccare l’apparecchio con parti del corpo bagnate o umide e/o a piedi nudi.
Non tirare i cavi elettrici.
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
PERICOLO
Chiudere il rubinetto di intercettazione del
combustibile.
PERICOLO
Evitare la formazione di condensa, ghiaccio e
infiltrazioni d’acqua.
Effettuate tutte le operazioni di manutenzione,
pulizia o controllo, rimontare il cofano e tutti i
dispositivi di sicurezza e protezione del
bruciatore.
Fig 7
D2676

20132263 12
I
Installazione

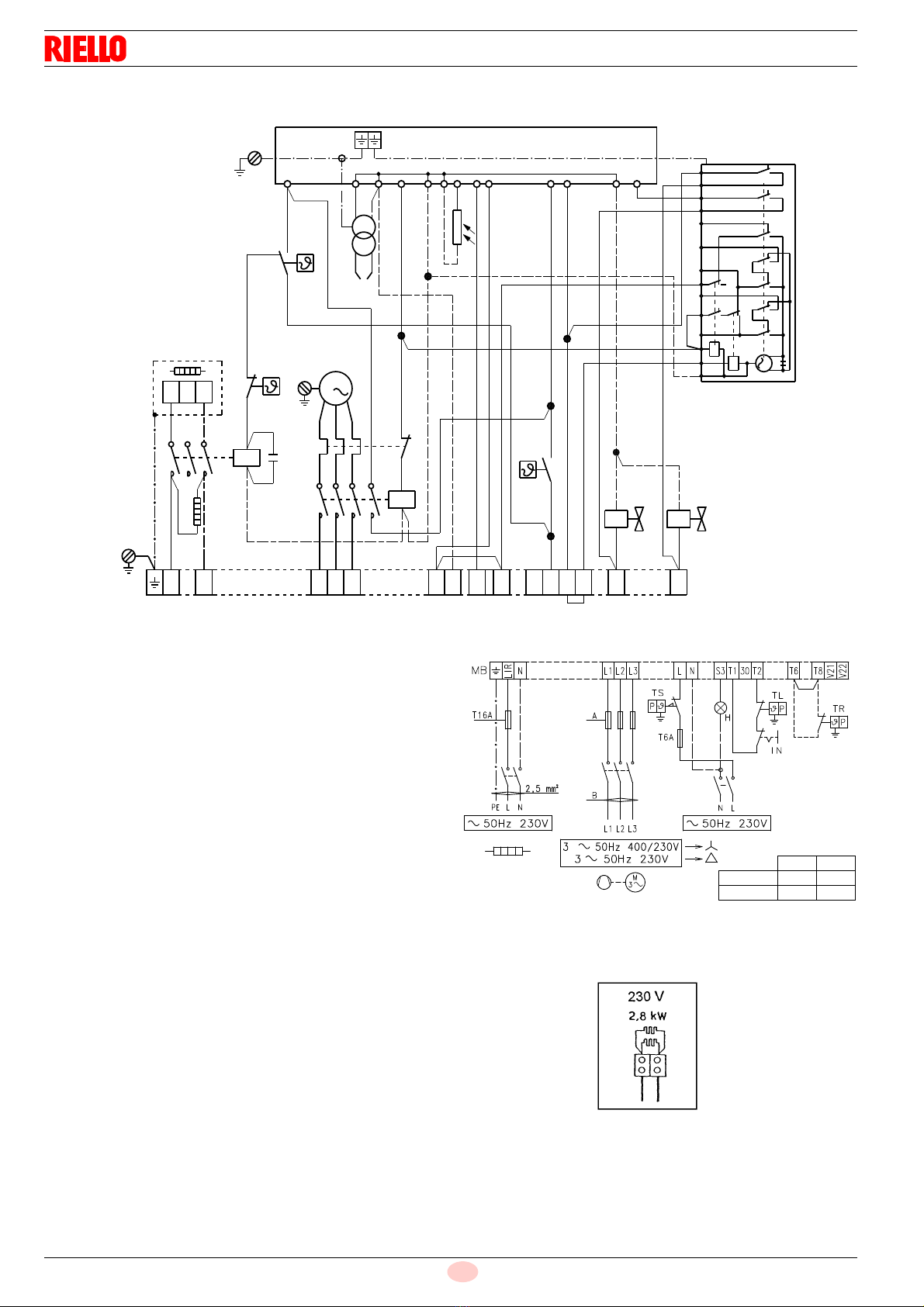

IMPIANTO ELETTRICO DEL BRUCIATORE (eseguito in fabbrica)
CMV Contattore motore ventilatore
CR Contattore preriscaldatore
FSoppressore
FR Fotoresistenza
HSegnalazione di blocco a distanza
IN Interruttore manuale
MB Morsettiera bruciatore
MV Motore ventilatore
RResistenza portaspruzzo
RMO Apparecchiatura elettrica
RT Relè termico
SSerbatoio preriscaldatore
SM Servomotore
TA Trasformatore d’accensione
TB Terra bruciatore
TE Termostato di regolazione nafta
TL Telecomando di limite
TR Telecomando di regolazione
TS Telecomando di sicurezza
Tm Termostato min. nafta
TM Termostato max. nafta
V1 Valvola 1° stadio
V2 Valvola 2° stadio
NOTA:
Sezione dei conduttori: min. 1 mm2.
(Salvo diverse indicazioni di norme e leggi locali).
FUNZIONAMENTO BISTADIO
Si ottiene mediante il telecomando collegato ai morsetti 7 - 8
(togliendo il ponte) che comanda la seconda valvola.
COLLEGAMENTI ELETTRICI ALLA MORSETTIERA (a cura
dell’installatore)
COLLEGAMENTI RESISTENZE PRERISCALDATORE
Fig. 8
TB
F
MB
S
CR
A2
A1
426
135
A1
13
14
3M
531
A2
96
95
642
MV
TM
RT
R
TE
V2
7
8
6
11
2
5
3
4
1
+
-
MV2HS1ST0
ST1ST2
R1
R2
M
SM
FR
TB
V1
411 85918 13 17 10
TB
1612 15
TA
1
RMO88.53A2
Tm
RMO88.53A2
L1R
NLS3 T1 30 T2 T6 T8
V21 V22
L1 L3L2 N
CMV
D2599
Fig. 9
D2611
230V 400V
A Ampere 10 6
B mm21,5 1,5
Fig. 10
D2634

13 20132263
I
Messa in funzione, taratura e funzionamento del bruciatore
6.1 Note sulla sicurezza per la prima messa in funzione
6.2 Funzionamento
6.2.1 Scelta degli ugelli
In particolare per olio combustibile denso utilizzare ugelli ad alta
resistenza all’usura (es. Monarch F 80 H0).
6.2.2 Pressione della pompa
Pressione consigliata:
– Olio fluido: 20 bar
– Olio denso: 25 bar (vedi kit di trasformazione)
Le portate degli ugelli indicate in tabella sono nominali, ricavate
per un olio combustibile leggero (viscosità 3 ÷ 5 °E a 50 °C
riscaldato a 100 °C).
La portata reale può variare rispetto a quella nominale del ± 5%.
Se si desiderano valori intermedi di portata rispetto a quelli
indicati nella tabella è possibile variare la pressione in pompa o
comporre diversamente gli ugelli.
La pompa lascia la fabbrica tarata a 20 bar.
6.3 Regolazione testa di combustione
Si effettua ruotando la vite A, Fig. 11 fino a che la tacca, rilevata
dal diagramma, collima con il piano del manicotto B, Fig. 11.
6 Messa in funzione, taratura e funzionamento del bruciatore
ATTENZIONE
La prima messa in funzione del bruciatore deve
essere effettuata da personale abilitato, secondo
quanto riportato nel presente manuale ed in
conformità alle norme e disposizioni di legge
vigenti.
ATTENZIONE
Verificare la corretta funzionalità dei dispositivi di
regolazione, comando e sicurezza.
Ugello
GPH (45° - 60°)
20 bar
kg/h
25 bar
kg/h
1,50 + 1,50 18,00 20,30
1,75 + 1,75 21,00 23,80
2,00 + 2,00 24,00 27,10
2,25 + 2,25 27,00 30,50
2,50 + 2,50 30,00 34,00
3,00 + 3,00 36,00 40,60
3,50 + 3,50 42,00 –
3,50 + 4,00 45,00 –
Fig. 11
D2637
B
Tacca 4
A
Fig. 12
kg/h
n° tacche
D2677

20132263 14
I
Messa in funzione, taratura e funzionamento del bruciatore
6.4 Regolazione motorino serranda aria
SOSTA - Leva azzurra
La leva azzurra è posizionata in fabbrica verticalmente e
corrisponde alla condizione di serranda aria totalmente chiusa.
Per avere un’apertura parziale della serranda, spostare tale leva
verso sinistra (segno + sulla targhetta).
La nuova posizione della serranda potrà essere verificata con
l’arresto del bruciatore. Non superare, in ogni caso, la posizione
della leva arancio di 1° stadio.
PRIMO STADIO - Leva arancio
La leva arancio regola la posizione della serranda di prima
fiamma, ed è tarabile sia in apertura che in chiusura.
SECONDO STADIO - Leva rossa e nera
La leva rossa regola la posizione della serranda di seconda
fiamma, ed è tarabile sia in apertura che in chiusura.
La leva nera comanda l’apertura della seconda valvola olio e
deve sempre anticipare di poco la leva rossa, ma mai la leva
arancio di 1° stadio.
6.5 Regolazione temperatura di polverizzazione
Termostati di regolazione - di minima - di massima
Il termostato di regolazione impedisce l’avviamento del
bruciatore se la temperatura del combustibile non ha raggiunto il
valore necessario per una buona polverizzazione come indicato
nel diagramma seguente.
Esempio
Un olio combustibile 7 °E a 50 °C va preriscaldato a 110 °C.
Il termostato deve essere generalmente tarato ad un valore di
temperatura superiore di quello desiderato (120° letti sulla
manopola per avere circa 100 °C agli ugelli).
La lettura va fatta dopo qualche minuto di funzionamento, poi
effettuare i necessari ritocchi.
Il termostato a contatto di minima interviene arrestando il
bruciatore nel caso che la temperatura del combustibile scenda
sotto il valore necessario per aver una buona combustione.
Il termostato a contatto di massima disinserisce le resistenze
quando, a causa di un’avaria del termostato di regolazione, si
registra un sensibile aumento della temperatura nel
preriscaldatore. In caso di interventi anomali accertarsi del
regolare funzionamento del termostato di regolazione e della
resistenza a contatto della sonda del termostato stesso.
NOTE IMPORTANTI
Nel caso si dovesse sostituire il termostato del preriscaldatore o
la resistenza a contatto della sonda, questa deve essere
posizionata, dopo aver allentato le viti di fissaggio del pacco
tavolette, a contatto della resistenza e delle tubazioni dell’ultima
tavoletta come in figura a lato.
Nel caso che durante il funzionamento si registrassero elevati
scarti o punte eccessive di temperatura, verificare con un
ohmetro la continuità della resistenza posta a contatto della
sonda di temperatura (valore circa 35 Ohm).
Utilizzare soltanto filtri con una scanalatura sull’esagono di
avvitamento.
Fig. 13
D2638
Leva nera
Leva rossa
Leva arancio
Leva azzurra
Apertura +– Chiusura
Fig. 14
D2678 D2641
Guaina per termometro
Manopola di regolazione
termostato
Preriscaldatore
Scarico impurità
Temperatura di polverizzazione
Viscosità a 50° C
mm2/s °E

15 20132263
I
Messa in funzione, taratura e funzionamento del bruciatore
NOTE
Il preriscaldatore può essere dotato di un secondo
termostato a contatto di massima.
Questo termostato può essere impiegato per agire da
interruttore su un contattore esterno per togliere corrente al
preriscaldatore in caso di sovratemperatura (kit cod.
3000800).
La resistenza R sul portaspruzzo viene collegata alla linea di
alimentazione del preriscaldatore (vedi pag. 11).
Quando il bruciatore viene spento, la linea del
preriscaldatore deve rimanere alimentata.
Se si disinserisce l’alimentazione del preriscaldatore,
bisogna preriscaldare il combustibile per almeno 30 minuti
prima di accendere il bruciatore. In caso contrario
provvedere ad alimentare la resistenza sul portaspruzzo con
una linea monofase indipendente, protetta da un fusibile da
1 A.
Questa linea non dovrà mai essere interrotta quando il
bruciatore viene spento.
Prima dell’avviamento del bruciatore è consigliabile
accertarsi che la pompa sia piena di combustibile per non
farla girare a secco per troppo tempo.
Pulizia dei filtri:
deve essere eseguita periodicamente per non causare
inconvenienti al funzionamento del bruciatore.
Filtro di linea:
posto in aspirazione, provoca l’aumento della depressione in
pompa con conseguente rumorosità della stessa. Non
superare un valore di depressione, misurato all’attacco
vacuometro (5, Fig. 3), di 38 cm Hg (5 m.c.a.).
Filtro preriscaldatore (10, Fig. 3):
posto in mandata, provoca una diminuzione della pressione
di polverizzazione controllabile al manometro (12, Fig. 3).
RUBINETTO DI PROTEZIONE MANOMETRO
Una volta controllata la pressione di polverizzazione in
funzionamento, è conveniente escludere il manometro (12,
Fig. 3) dai colpi di pressione che subisce ad ogni avviamento del
bruciatore.
Per questo, a bruciatore fermo e manometro a 0 bar, chiudere il
rubinetto di protezione.
6.6 Programma di avviamento
6.7 Diagnostica programma di avviamento
Durante il programma di avviamento, le indicazioni sono
esplicate nella seguente tabella:
Fig. 15
Sonda del termostato
Resistenza
Tubazioni tavoletta
Tavoletta
D2751
Fig. 16
Termostato
Motore
Trasf. d’accensione
Valvola 1a fiamma
Valvola 2a fiamma
Spia di blocco
D2713
Blocco per mancata accensioneNormale
TABELLA CODICE COLORE
Sequenze Codice colore
Preventilazione
Fase di accensione
Funzionamento con fiamma ok
Funzionamento con fiamma debole
Alimentazione elettrica inferiore a ~ 170V
Blocco
Luce estranea
Legenda: Spento Giallo Verde Rosso

20132263 16
I
Messa in funzione, taratura e funzionamento del bruciatore
6.8 Diagnostica mal funzionamento
L’apparecchiatura in dotazione ha una sua funzione
diagnostica attraverso la quale è possibile facilmente
individuare le possibili cause di mal funzionamento
(segnalazione: LED ROSSO).
Per utilizzare tale funzione, bisogna aspettare almeno dieci
secondi dall’istante di messa in sicurezza dell’apparecchiatura
e premere il pulsante di sblocco per un tempo minimo di tre
secondi.
Rilasciato il pulsante, il LED ROSSO comincerà a
lampeggiare, come illustrato nella seguente figura.
Gli impulsi del LED costituiscono un segnale intervallato da 3
secondi circa.
Il numero degli impulsi darà le informazioni sui possibili guasti,
secondo la seguente tabella:
LED ROSSO acceso
aspettare per almeno 10 s
Premere pulsante
per > 3 s Segnale Intervallo
3 s Segnale
         
SEGNALE CAUSA PROBABILE
2 lampeggi

Non viene rilevato un segnale stabile di fiamma nel tempo di sicurezza:
– guasto alla fotoresistenza;
– guasto alla valvola olio;
– inversione fase/neutro;
– guasto al trasformatore di accensione
– bruciatore non regolato (nafta insufficiente).
3 lampeggi

Il pressostato aria di minima (se installato) non chiude:
– guasto al pressostato aria;
– pressostato aria non regolato;
– intervento del pressostato aria di massima (se installato).
4 lampeggi

Il pressostato aria di minima (se installato) non commuta, oppure luce presente in camera prima
dell’accensione:
– guasto al pressostato aria;
– pressostato aria non regolato.
7 lampeggi

Sparizione della fiamma durante il funzionamento:
– bruciatore non regolato (nafta insufficiente);
– guasto alla valvola olio;
– cortocircuito tra la fotoresistenza e la terra.
8 lampeggi

– Guasto termostato di consenso olio;
– Interruzione resistenze riscaldanti.
10 lampeggi

– Errore di collegamento o guasto interno.

17 20132263
I
Manutenzione
7.1 Note sulla sicurezza per la manutenzione
La manutenzione periodica è essenziale per il buon
funzionamento, la sicurezza, il rendimento e la durata del
bruciatore.
Essa consente di ridurre i consumi, le emissioni inquinanti e di
mantenere il prodotto affidabile nel tempo.
Prima di effettuare qualsiasi operazione di manutenzione, pulizia
o controllo:
7.2 Programma di manutenzione
7.2.1 Frequenza della manutenzione
7.2.2 Controllo e pulizia
Combustione
Effettuare l’analisi dei gas di scarico della combustione.
Gli scostamenti significativi rispetto al precedente controllo
indicheranno i punti dove più attenta dovrà essere l’operazione di
manutenzione.
Testa di combustione
Aprire il bruciatore e verificare che tutte le parti della testa di
combustione siano integre, non deformate dall’alta
temperatura, prive di impurità provenienti dall’ambiente e
correttamente posizionate.
Bruciatore
Controllare che non vi siano usure anomale o viti allentate.
Pulire esternamente il bruciatore.
Ventilatore
Verificare che all’interno del ventilatore e sulle pale della girante
non vi sia accumulo di polvere: riduce la portata d’aria e causa,
conseguentemente, combustione inquinante.
Caldaia
Pulire la caldaia secondo le istruzioni che l’accompagnano in
modo da poter riavere i dati di combustione originari,
specialmente: pressione in camera di combustione e
temperature fumi.
Filtri
Effettuare il controllo dei cestelli filtranti di linea 1) e all’ugello 2)
presenti sull’impianto.
Se necessario effettuare la pulizia o la sostituzione.
Se all’interno della pompa si notano ruggine o altre impurità,
aspirare dal fondo della cisterna con una pompa separata acqua
ed altre impurità eventualmente depositatesi.
Ugelli
Si consiglia di sostituire annualmente gli ugelli durante la
manutenzione periodica.
Evitare di pulire il foro degli ugelli.
Tubi flessibili
Controllare che il loro stato sia buono.
Cisterna
Ogni 5 anni, circa, aspirare l’acqua dal fondo della cisterna con
una pompa separata.
Combustione
Qualora i valori della combustione trovati all’inizio dell’intervento
non soddisfino le Norme vigenti o, comunque, non corrispondano
ad una buona combustione, consultare la tabella sottostante ed
eventualmente contattare l’Assistenza Tecnica per effettuare le
dovute regolazioni.
Tab. C
7 Manutenzione
PERICOLO
Gli interventi di manutenzione e la taratura del
bruciatore devono essere effettuati
esclusivamente da personale abilitato ed
autorizzato, secondo quanto riportato nel
presente manuale ed in conformità alle norme e
disposizioni di legge vigenti.
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
PERICOLO
Chiudere il rubinetto di intercettazione del
combustibile.
Attendere il completo raffreddamento dei
componenti a contatto con fonti di calore.
L’impianto di combustione a gas va fatto
controllare almeno una volta all’anno da un
incaricato della Ditta Costruttrice o da altro tecnico
specializzato.
L’operatore deve utilizzare l’attrezzatura
necessaria nello svolgimento dell’attività di
manutenzione.
EN 267
Eccesso d’aria
CO
Potenza max.
  1,2 Potenza min.   1,3
CO2max. teorico
0 % O2
Taratura CO2 % mg/kWh
 = 1,2  = 1,3
15,2 12,6 11,5  1000

20132263 18
I
Manutenzione
7.3 Apertura bruciatore
7.4 Chiusura bruciatore
Riposizionare tutti i componenti del bruciatore come in origine.
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
PERICOLO
Chiudere il rubinetto di intercettazione del
combustibile.
Attendere il completo raffreddamento dei
componenti a contatto con fonti di calore.
Effettuate tutte le operazioni di manutenzione,
pulizia o controllo, rimontare il cofano e tutti i
dispositivi di sicurezza e protezione del
bruciatore.
