Riello RX 70 S/PV Quick start guide

20029918 (1) - 09/2013
Istruzioni per installazione, uso e manutenzione
Installation, use and maintenance instructions
Bruciatore di gas premiscelato
Premixed gas burner
Funzionamento monostadio o modulante
One stage or modulating operation
CODICE
CODE MODELLO - MODEL TIPO - TYPE
20025702 RX 70 S/PV K 901T5
I
GB

1 20029918
I
Indice
1 Dichiarazioni............................................................................................................................................................................... 2
2 Informazioni ed avvertenze generali ........................................................................................................................................ 3
2.1 Informazioni sul manuale di istruzione ........................................................................................................................ 3
2.2 Garanzia e responsabilità............................................................................................................................................ 4
3 Sicurezza e prevenzione............................................................................................................................................................ 5
3.1 Premessa .................................................................................................................................................................... 5
3.2 Addestramento del personale ..................................................................................................................................... 5
4 Descrizione tecnica del bruciatore........................................................................................................................................... 6
4.1 Modelli disponibili ........................................................................................................................................................ 6
4.2 Dati tecnici................................................................................................................................................................... 6
4.3 Paese di destinazione - Catagoria gas........................................................................................................................ 6
4.4 Dimensioni d’ingombro................................................................................................................................................ 7
4.5 Descrizione bruciatore................................................................................................................................................. 7
4.6 Materiale a corredo ..................................................................................................................................................... 7

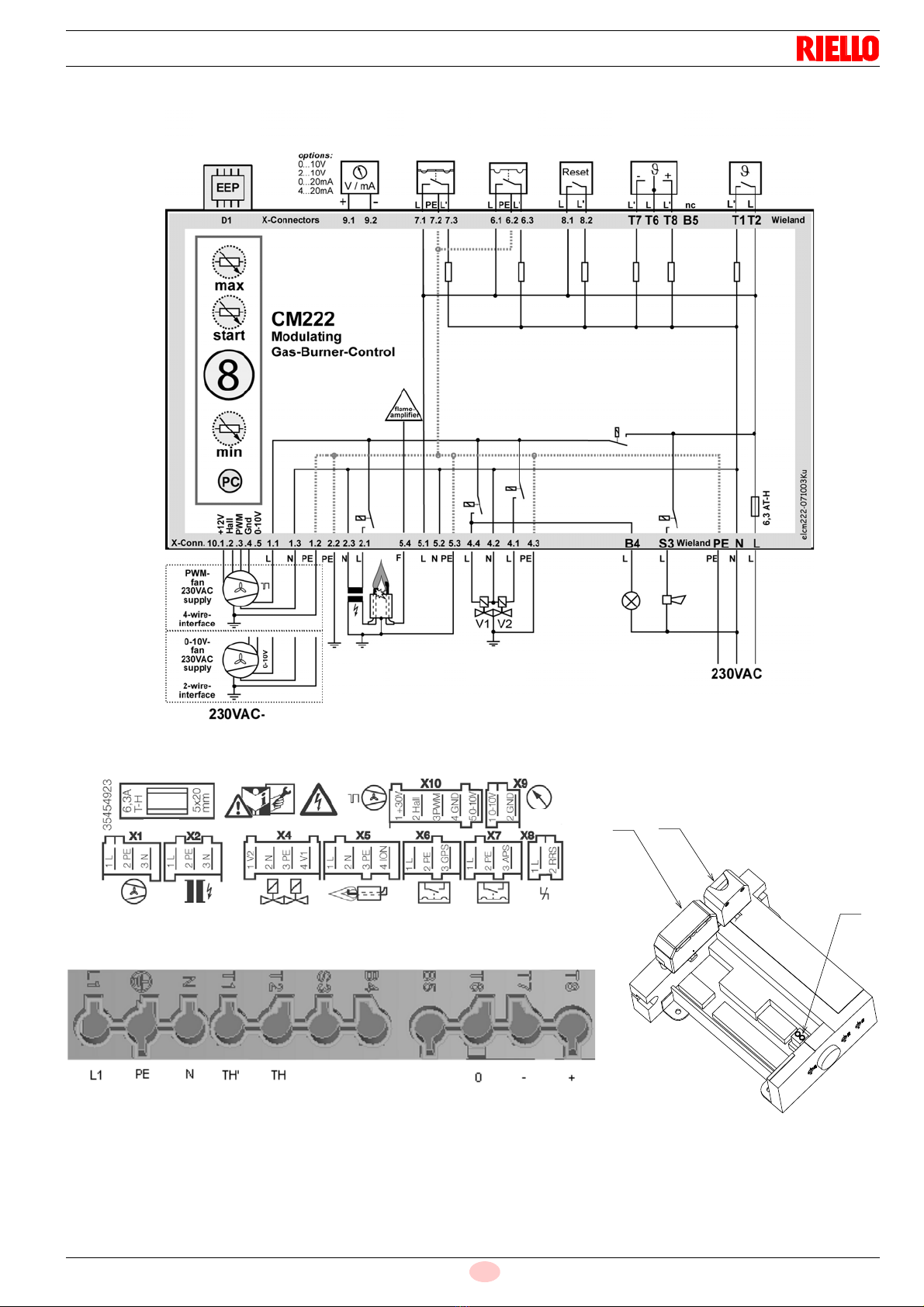

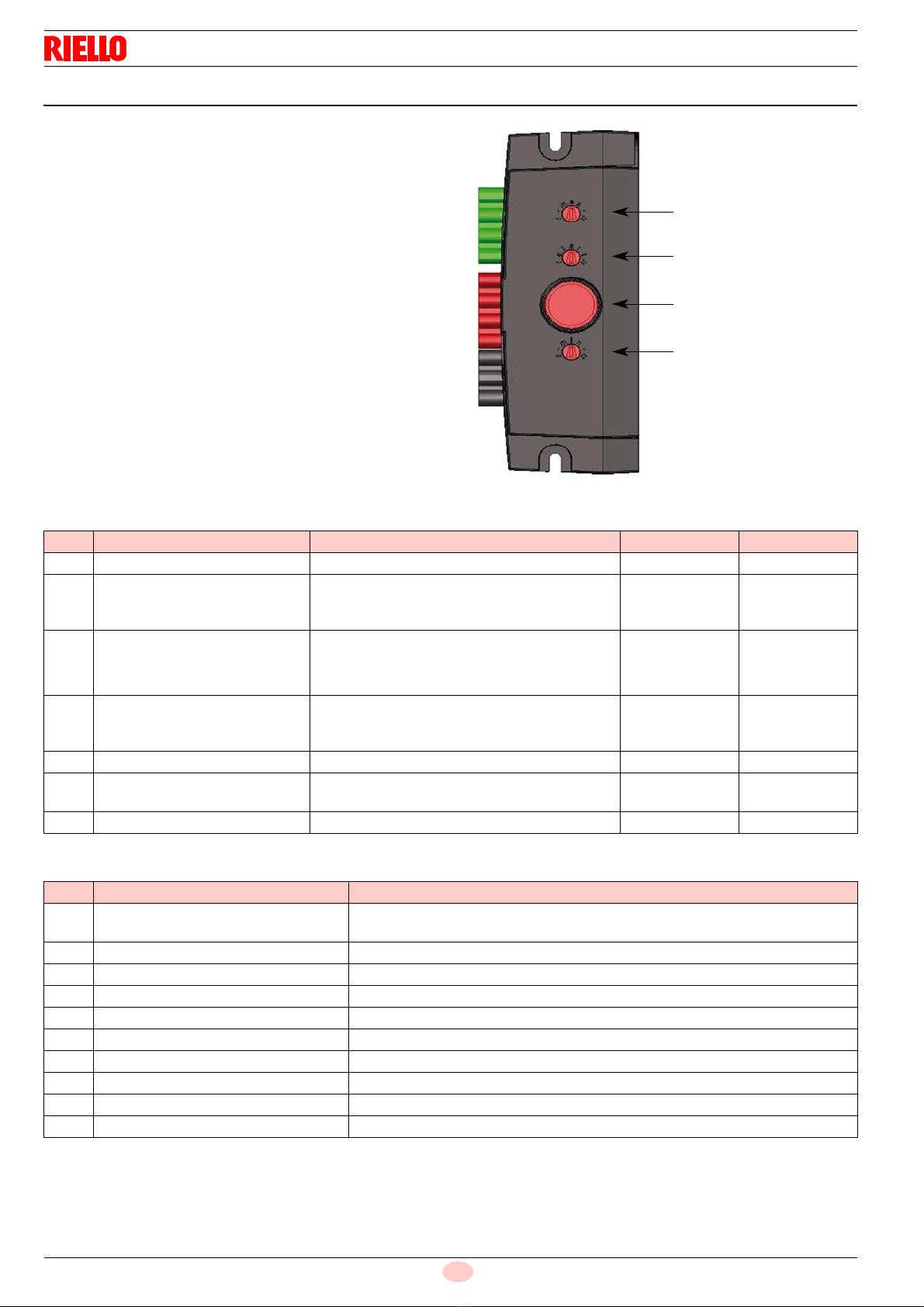

4.7 Apparecchiatura CM222.............................................................................................................................................. 8
5 Installazione.............................................................................................................................................................................. 12
5.1 Note sulla sicurezza per l’installazione...................................................................................................................... 12
5.2 Movimentazione ........................................................................................................................................................ 12
5.3 Controlli preliminari.................................................................................................................................................... 12
5.4 Piastra generatore..................................................................................................................................................... 12
5.5 Fissaggio del bruciatore alla caldaia ......................................................................................................................... 13
5.6 Posizionamento sonda - elettrodo............................................................................................................................. 13
5.7 Posizionamento diaframma, (funzionamento a GPL)................................................................................................ 13
5.8 Alimentazione del combustibile................................................................................................................................. 14

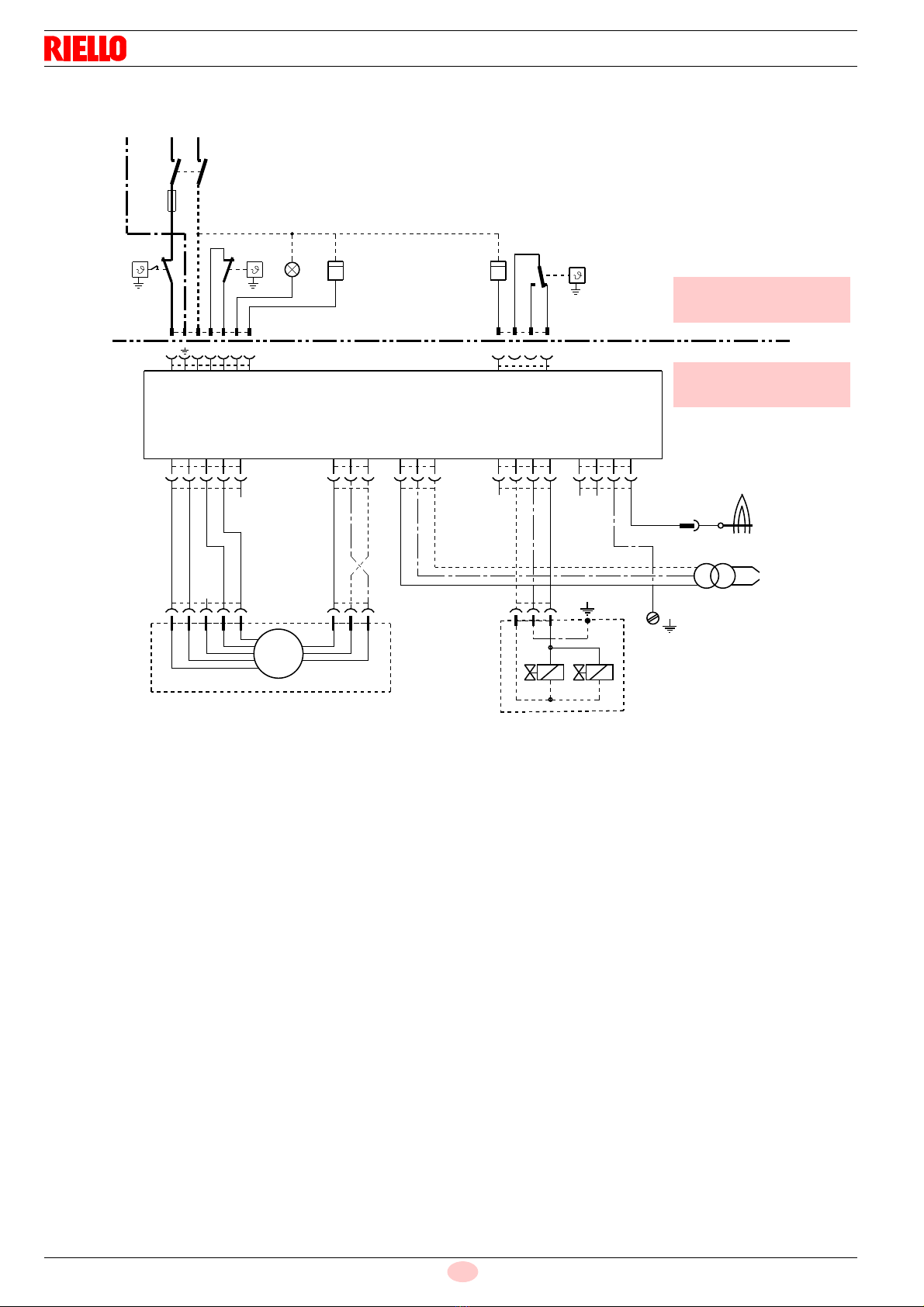

5.9 Collegamenti elettrici................................................................................................................................................. 15
6 Funzionamento......................................................................................................................................................................... 17
6.1 Note sulla sicurezza per la prima messa in funzione ................................................................................................ 17
6.2 Regolazioni prima dell’accensione............................................................................................................................ 17
6.3 Avviamento bruciatore............................................................................................................................................... 17
6.4 Regolazione ventilatore............................................................................................................................................. 17

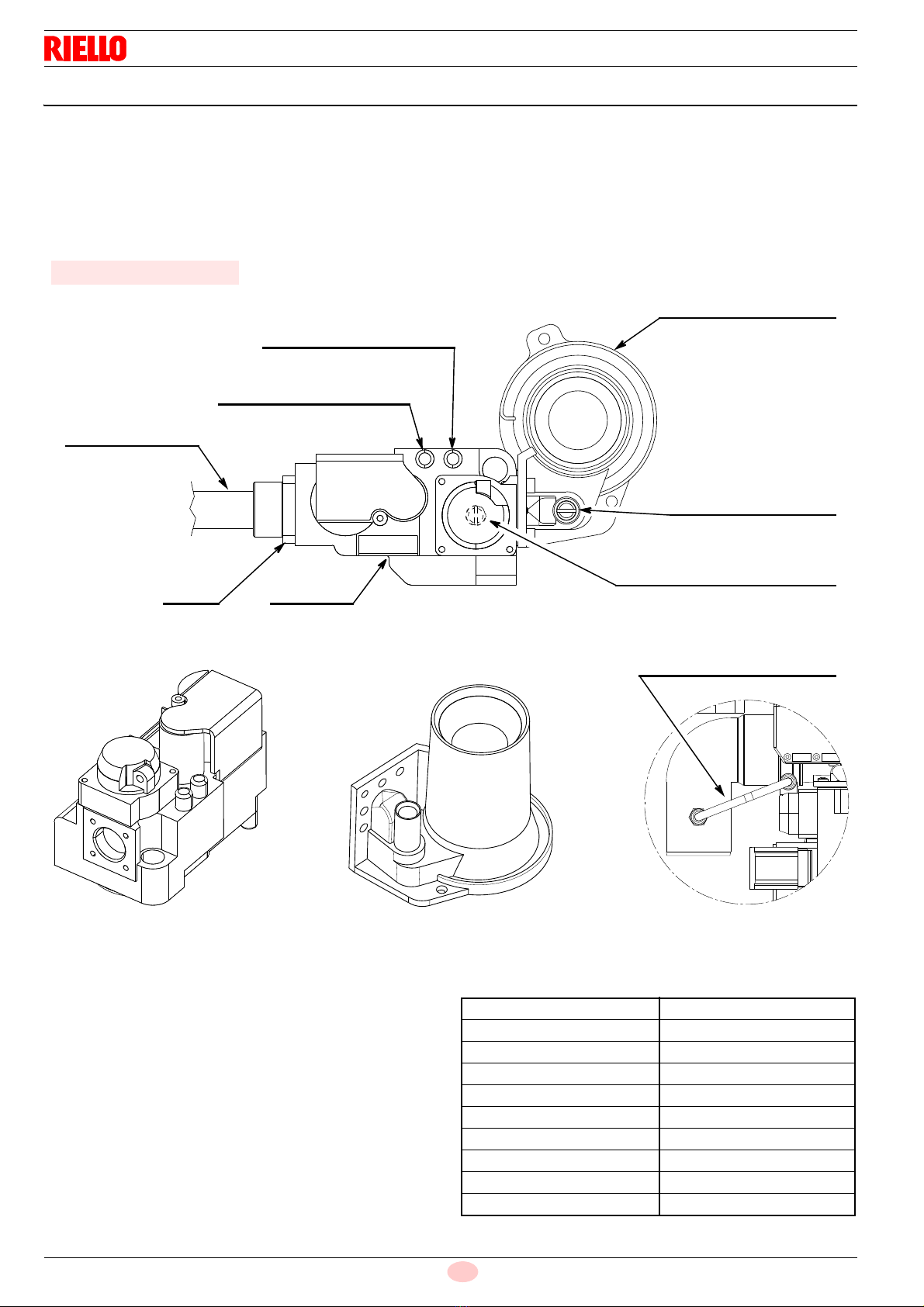

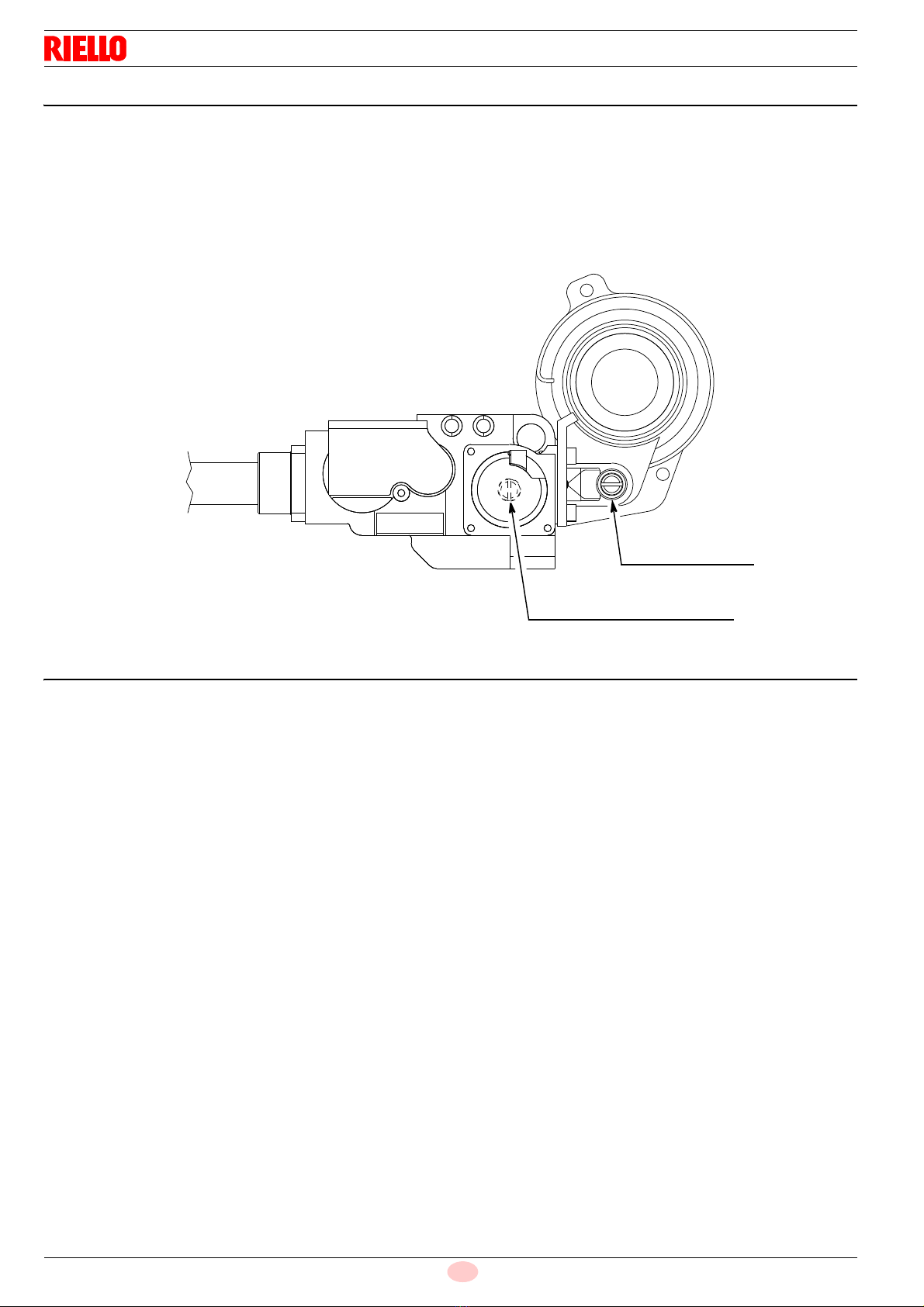

6.5 Regolazione valvola gas ........................................................................................................................................... 18
6.6 Regolazione bruciatore ............................................................................................................................................. 18
6.7 Testa di combustione ................................................................................................................................................ 19
6.8 Emissioni................................................................................................................................................................... 19
7 Manutenzione ........................................................................................................................................................................... 20
7.1 Note sulla sicurezza per la manutenzione................................................................................................................. 20
7.2 Programma di manutenzione .................................................................................................................................... 20
8 Anomalie / Rimedi.................................................................................................................................................................... 21
8.1 Difficoltà di avviamento ............................................................................................................................................. 21
8.2 Anomalie in funzionamento....................................................................................................................................... 22
9 Appendice - Accessori............................................................................................................................................................. 23

20029918 2
I
Dichiarazioni
1 Dichiarazioni
Dichiarazione di conformità secondo ISO / IEC 17050-1
Costruttore: RIELLO S.p.A.
Indirizzo: Via Pilade Riello, 7
37045 Legnago (VR)
Prodotto: Bruciatore di gas premiscelato
Modello: RX 70 S/PV K
Questi prodotti sono conformi alle seguenti Norme Tecniche:
EN 60335
EN 50165
e secondo quanto disposto dalle Direttive Europee:
MD 2006/42/CE Direttiva Macchine
LVD 2006/95/CE Direttiva Bassa Tensione
EMC 2004/108/CE Compatibilità Elettromagnetica
La qualità viene garantita mediante un sistema di qualità e management certificato secondo UNI EN ISO 9001.
Legnago, 27.09.2010 Direttore Esecutivo
RIELLO S.p.A. - Direzione Bruciatori
Direttore Ricerca e Sviluppo
RIELLO S.p.A. - Direzione Bruciatori
Ing. I. Zinna Ing. R. Cattaneo

3 20029918
I
Informazioni ed avvertenze generali
2.1 Informazioni sul manuale di istruzione
2.1.1 Introduzione
Il manuale di istruzione dato a corredo del bruciatore:
costituisce parte integrante ed essenziale del prodotto e non
va da esso separato; deve essere quindi conservato con
cura per ogni necessaria consultazione e deve accompa-
gnare il bruciatore anche in caso di cessione ad un altro pro-
prietario o utente, oppure in caso di trasferimento su un altro
impianto. In caso di danneggiamento o smarrimento deve
essere richiesto un altro esemplare al Servizio Tecnico di
Assistenza di Zona;
è stato realizzato per un utilizzo da parte di personale qualifi-
cato;
fornisce importanti indicazioni ed avvertenze sulla sicurezza
nell’installazione, la messa in funzione, l’uso e la manuten-
zione del bruciatore.
Simbologia utilizzata nel manuale
In alcune parti del manuale sono riportati segnali triangolari di
PERICOLO. Prestare ad essi molta attenzione, in quanto segna-
lano una situazione di potenziale pericolo.
2.1.2 Pericoli generici
I pericoli possono essere di 3 livelli, come indicato a seguire.
2.1.3 Pericolo componenti in tensione
Altri simboli
Abbreviazioni utilizzate
Cap. Capitolo
Fig. Figura
Pag. Pagina
Sez. Sezione
Tab. Tabella
Consegna dell’impianto e del manuale di istruzione
In occasione della consegna dell’impianto è necessario che:
Il manuale di istruzione sia consegnato dal fornitore
dell’impianto all’utente, con l’avvertenza che esso sia con-
servato nel locale di installazione del generatore di calore.
Sul manuale di istruzione siano riportati:
– il numero di matricola del bruciatore;
– l’indirizzo ed il numero di telefono del Centro di Assistenza
più vicino;
Il fornitore dell’impianto informi accuratamente l’utente circa:
– l’uso dell’impianto,
– gli eventuali ulteriori collaudi che dovessero essere neces-
sari prima dell’attivazione dell’impianto,
– la manutenzione e la necessità di controllare l’impianto al-
meno una volta all’anno da un incaricato della Ditta Co-
struttrice o da un altro tecnico specializzato.
Per garantire un controllo periodico, il costruttore racco-
manda la stipulazione di un Contratto di Manutenzione.
2 Informazioni ed avvertenze generali
PERICOLO
Massimo livello di pericolo!
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, causano gravi le-
sioni, morte o rischi a lungo termine per la salute.
ATTENZIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
gravi lesioni, morte o rischi a lungo termine per la
salute.
CAUTELA
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
danni alla macchina e/o alla persona.
PERICOLO
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, comportano scos-
se elettriche con conseguenze mortali.
SALVAGUARDIA AMBIENTALE
Questo simbolo fornisce indicazioni per l’utilizzo
della macchina nel rispetto dell’ambiente.
Questo simbolo contraddistingue un elenco.
.........................................................................................
.........................................................................................
.........................................................................................
.........................................................................................

20029918 4
I
Informazioni ed avvertenze generali
2.2 Garanzia e responsabilità
Il costruttore garantisce i suoi prodotti nuovi dalla data dell’instal-
lazione secondo le normative vigenti e/o in accordo con il contrat-
to di vendita. Verificare, all’atto della prima messa in funzione,
che il bruciatore sia integro e completo.
In particolare i diritti alla garanzia ed alla responsabilità decado-
no, in caso di danni a persone e/o cose, qualora i danni stessi si-
ano riconducibili ad una o più delle seguenti cause:
installazione, messa in funzione, uso e manutenzione del
bruciatore non corretti;
utilizzo improprio, erroneo ed irragionevole del bruciatore;
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
utilizzo del bruciatore con dispositivi di sicurezza difettosi,
applicati in maniera scorretta e/o non funzionanti;
installazione di componenti supplementari non collaudati
unitamente al bruciatore;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
utilizzo del bruciatore anche a seguito del verificarsi di un
errore e/o un’anomalia;
riparazioni e/o revisioni eseguite in maniera scorretta;
modifica della camera di combustione mediante l’introdu-
zione di inserti che impediscano il regolare sviluppo della
fiamma stabilito costruttivamente;
insufficiente ed inappropriata sorveglianza e cura dei com-
ponenti del bruciatore maggiormente soggetti ad usura;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità
per la mancata osservanza di quanto riportato nel presente
manuale.
ATTENZIONE
La mancata osservanza a quanto descritto in que-
sto manuale, la negligenza operativa, una errata
installazione e l’esecuzione di modifiche non au-
torizzate, sono causa di annullamento, da parte
del costruttore, della garanzia che essa dà al bru-
ciatore.

5 20029918
I
Sicurezza e prevenzione
3.1 Premessa
I bruciatori sono stati progettati e costruiti in conformità alle nor-
me e direttive vigenti, applicando le regole tecniche di sicurezza
conosciute e prevedendo tutte le potenziali situazioni di pericolo.
E’ necessario tuttavia tenere in considerazione che l’incauto e
maldestro utilizzo dell’apparecchio può causare situazioni di pe-
ricolo di morte per l’utente o terzi, nonchè danneggiamenti al bru-
ciatore o ad altri beni. La distrazione, la leggerezza e la troppa
confidenza sono spesso causa di infortuni; come possono esser-
lo la stanchezza e la sonnolenza.
E’ opportuno tenere in considerazione quanto segue:
Il bruciatore deve essere destinato solo all’uso per il quale è
stato espressamente previsto. Ogni altro uso è da conside-
rarsi improprio e quindi pericoloso.
In particolare:
può essere applicato a caldaie ad acqua, a vapore, ad olio diater-
mico, e su altre utenze espressamente previste dal costruttore;
il tipo e la pressione del combustibile, la tensione e frequenza
della corrente elettrica di alimentazione, le portate minime e mas-
sime alle quali il bruciatore è regolato, la pressurizzazione della
camera di combustione, le dimensioni della camera di combu-
stione, la temperatura ambiente, devono essere entro i valori in-
dicati nel manuale d’istruzione.
Non è consentito modificare il bruciatore per alterarne le pre-
stazioni e le destinazioni.
L’utilizzo del bruciatore deve avvenire in condizioni di sicu-
rezza tecnica ineccepibili. Eventuali disturbi che possano
compromettere la sicurezza devono essere eliminati tempe-
stivamente.
Non è consentito aprire o manomettere i componenti del
bruciatore, ad esclusione delle sole parti previste nella
manutenzione.
Sono sostituibili esclusivamente le parti previste dal costrut-
tore.
3.2 Addestramento del personale
L’utente è la persona, o l’ente o la società, che ha acquistato la
macchina e che intende usarla per gli usi concepiti allo scopo.
Sua è la responsabilità della macchina e dell’addestramento di
quanti vi operano intorno.
L’utente:
si impegna ad affidare la macchina esclusivamente a perso-
nale qualificato ed addestrato allo scopo;
è tenuto a prendere tutte le misure necessarie per evitare
che persone non autorizzate abbiano accesso alla mac-
china;
si impegna ad informare il proprio personale in modo ade-
guato sull’applicazione e osservanza delle prescrizioni di
sicurezza. A tal fine egli si impegna affinchè chiunque per la
propria mansione conosca le istruzioni per l’uso e le prescri-
zioni di sicurezza;
deve informare la Ditta Costruttrice nel caso in cui riscon-
trasse difetti o malfunzionamenti dei sistemi antinfortunistici,
nonchè ogni situazione di presunto pericolo.
Il personale deve usare sempre i mezzi di protezione indivi-
duale previsti dalla legislazione e seguire quanto riportato
nel presente manuale.
Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
Il personale non deve eseguire di propria iniziativa opera-
zioni o interventi che non siano di sua competenza.
Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse cre-
are.
Il montaggio di pezzi di altre marche o eventuali modifiche
possono variare le caratteristiche della macchina e quindi
pregiudicarne la sicurezza operativa. La Ditta Costruttrice
pertanto declina ogni e qualsiasi responsabilità per tutti i
danni che dovessero insorgere a causa dell’utilizzo di pezzi
non originali.
3 Sicurezza e prevenzione

20029918 6
I
Descrizione tecnica del bruciatore
4.1 Modelli disponibili
4.2 Dati tecnici
4.3 Paese di destinazione - Catagoria gas
NOTE:
Il grado di protezione richiesto deve essere raggiunto
sull’applicazione.
Temperatura e funzionamento del bruciatore da 0 °C a
60 °C.
4 Descrizione tecnica del bruciatore
Designazione Tensione Codice
RX 70 S/PV K 230V/50-60Hz 20025702
Modello RX 70 S/PV K
Potenza termica kW
Kcal/h 10 -40
8.600 - 34.400
Gas naturale - (Famiglia 2) G20 Pci: 9,45 kWh/Sm3 = 8.100 kcal/Sm3- Pressione 10 - 30 mbar
G25 Pci: 8,125 kWh/Sm3 = 7.000 kcal/Sm3- Pressione 10 - 30 mbar
GPL - (Famiglia 3) G31 Pci: 24,44 kWh/Sm3 = 21.000 kcal/Sm3- Pressione 10 - 30 mbar
Alimentazione elettrica Monofase, 230V ~±10% , 50 Hz
Motore Max 7000 g/min. - 50 Hz
Trasformatore d’accensione Primario 220V/240 - 50/60Hz– Secondario 1 x 15 kV - 25 mA
(1) Condizioni di riferimento:
Temperatura aria 20°C - Temperatura gas 15°C - Pressione barometrica 1013 mbar - Altitudine 0 m s.l.m.
Paese
AT - CH - CZ - DK
EE - ES - FI - GB
GR - IE - IT - LT
LV - NO - PT - SE
BE - DE - DK - ES
FI - FR - GB - GR
IE - IT - LU - NO
PT - SE
AT - BE - CH - CZ
DE - ES - FR - GB
GR - IE - IT - PT
FR
Categoria Gas I2H I2R I3P I2Er
Pressione Gas 20mbar 20/25mbar 29mbar 20/25mbar
Paese DE BE LU - PL
Categoria Gas I2ELL I2E(R)B I2E
Pressione Gas 20mbar 20/25mbar 20mbar

7 20029918
I
Descrizione tecnica del bruciatore
4.4 Dimensioni d’ingombro
L’ingombro del bruciatore e della flangia sono riportati in Fig. 1.
4.5 Descrizione bruciatore
1 Pulsante di sblocco con segnalazione di blocco
2 Apparecchiatura di comando e controllo
3 Valvola gas
4 Miscelatore aria/gas nel circuito di aspirazione
5 Flangia
6 Motore/Ventilatore
7 Testa di combustione con maglia metallica
8 Trasformatore di accensione
9 Regolazione n° giri ventilatore
10 Presa 7 poli
11 Presa 4 poli
12 Collettore
4.6 Materiale a corredo
Raccordo valvola gas + viti. . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Schermo isolante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Spina 4 poli e spina 7 poli . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Viti e dadi per flangia di fissaggio alla caldaia . . . . . . . . . . . N° 4
Istruzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Catalogo ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
280
315 527
54
212
125 87
Fig. 1
D10740
12
3
4
6
7
8
9
10 11
12
5
Fig. 2
D10741

20029918 8
I
Descrizione tecnica del bruciatore
4.7 Apparecchiatura CM222
L’apparecchiatura utilizzata è la CM222 della Kromschroeder.
È basata su tecnologia a microprocessore e si occupa del con-
trollo fiamma nella gestione di bruciatori modulanti.
4.7.1 Funzionamento
I tre potenziometri (Fig. 3) consentono di fare un aggiustamento
del valore di velocità all’interno di un range impostato nei para-
metri interni della CM222.
Il potenziometro di massima consente di aggiustare la massima
velocità e quindi la massima potenza bruciata, il potenziometro di
minima consente di aggiustare la velocità di minima e quello di
start consente di aggiustare la potenza di accensione.
Il display ha varie funzioni tra cui: permette di verificare lo stato in
cui si trova in funzionamento il ventilatore, il tipo di errore che si
è verificato ed inoltre svolge anche la funzione di pulsante di re-
set per lo sblocco del bruciatore.
4.7.2 Codice errato
Nel caso in cui il bruciatore vada in lockout la causa viene visua-
lizzata con un codice lampeggiante.
La seguente tabella ne chiarisce il significato:
4.7.3 Stati di funzionamento
D9716
Potenziometro di massima
Potenziometro START
Display e pulsante di reset
Potenziometro di minima
Fig. 3
N. Codice errore Causa Bruciatore off Lockout
1 Malfunzionamento ventilatore Variazione della velocità troppo elevata o bassa x x
3 Perdita fiamma No fiamma al temine del tempo di sicurezza; per-
dita fiamma durante il funzionamento; presenza
fiamma in preventilazione
xx
4 Perdita BCC Errata connessione BCC;
perditaBCC;
parametri BCC non validi
xx
5 Errore nel reset remoto Quando viene resettato per più di 5 volte in 15 mi-
nuti oppure se si tiene premuto il pulsante di reset
per più di 10 secondi
x/- x/-
8 Errore nel CRC Il valore non è corretto x x
9 Alimentazione non corretta La tensione di rete è inferiore a 185VAC o supe-
riore a 270VAC
x-
E Sahety shut down Si è verificato un safety shut down x x
N. Stato di funzionamento Causa
0 Standby Attesa termostato ambiente;
Tutti gli attuatori off
1 Test del pressostato aria Test del motore e del pressostato aria off
2 Preventilazione Test del motore e del pressostato aria on
3 Preventilazione Verifica del raggiungimento della velocità
4 Pre-accensione Attesa del raggiungimento della velocità di accensione
5 Tempo di sicurezza Fase di accensione
6 Tempo di stabilizzazione fiamma Si attende che la fiamma si stabilizzi
7 Modulazione Viene variata la velocità del motore
8 Test del circuito valvola V1/V2 Verifica dello stato di tenuta delle valvole in presenza di fiamma
9 Post-ventilazione Tempo di post ventilazione

9 20029918
I
Descrizione tecnica del bruciatore
4.7.4 Parametri di sicurezza
BCC (CHIP CARD)
La BCC è una scheda in cui si possono facilmente caricare i pa-
rametri di funzionamento del bruciatore tramite PC.
N. Parametro Min. Max. OEM-preset Valore
1 Tempo di preventilazione 0,2 51 30 Secondi
2 Tempo di sicurezza 0,1 10 3 Secondi
3 Tempo stabilizzazione fiamma 0,1 25,5 10 Secondi
4 Tentativi di accensione 1 5 3 Numero
5 Tempo di post ventilazione 0,2 51 Continua Secondi
6 Tempo di preaccensione 0,1 25,5 3 Secondi
7 Tempo di accensione 0,1 25,5 0,5 Secondi
8 Velocità di post ventilazione 780 9960 1260 Giri/min
9 Velocità massima 780 9960 6600 Giri/min
10 Tempo di test V1 0,1 25,5 1 Secondi
11 Pulsetime V1 0,1 25,5 2 Secondi
12 Tempo di test V2 0,1 25,5 2,5 Secondi
13 Pulsetime V2 0,1 25,5 2 Secondi
14 Limite minimo velocita massima 780 9960 4020 Giri/min
15 Limite massimo velocità minima 780 9960 2280 Giri/min
16 Impulsi a giro 1 4 2 Impulsi/giro
17 Frequenza del controllo della velocità 1 2 2 Hz
18 No airpress switch 0 1 1
19 Test permanente APS 0 1 0
20 No feedback dal motore 0 1 0
21 No pressostato gas 0 1 0
22 Ripartenza 0 1 0
23 Controllo valvola gas 0 1 0
24 Test di tenuta valvola 0 1 1

20029918 10
I
Descrizione tecnica del bruciatore
4.7.5 Diagrammi di funzionamento
AVVIAMENTO E SPEGNIMENTO
APS-Supervision: No APS GPS-Supervision: Active
Valve-Supervision: Tightness control Behaviour after flame loss: Restart
Heat demand
Flame signal
Air pressure switch
Gas pressure switch
Ignition device
Gas valve V1
Gas valve V2
Fan
Operation
Fault signal
Fan speed
12 456 7
Standstill check
Prepurge check
Pulsetime V1 Checktime V2
Prepurge
Waiting for
ignition speed
ignition
Flame
stabilization
Pulsetime V2 Checktime V1
Postpurge
APS-Supervision: No APS GPS-Supervision: Active
Valve-Supervision: Gas valve circuit check Behaviour after flame loss: Restart
Heat demand
Flame signal
Air pressure switch
Gas pressure switch
Ignition device
Gas valve V1
Gas valve V2
Fan
Operation
Fault signal
Fan speed
123456 8
Standstill check
Prepurge check
Prepurge
Waiting for
ignition speed
ignition
Flame
stabilization
Gas valve circuit
check
On Off Must disappear Must appear Don´t care Alternately on
InputsOutputs
Standby 9
InputsOutputs
Postpurge
Program step /
Message
Standby
0
Normal operation: Start-up and shut down
3Burner operation 0
Stop StopIgnition *Prepurge Min. - Max.
Stop Prepurge Ignition *
790
Min. - Max.
Program step /
Message
Standby Burner operation
Postpurge
Standby
Postpurge Stop
0
Termostato
Segnale fiamma
Pressostato aria
Pressostato gas
Trasformatore
Valvola gas V1
Valvola gas V2
Motore
Funzionamento
Segnalazione blocco
Velocità ventilatore
(Giri/min.)
Stato di funzionamento
Descrizione
Stop Preventilazione Accensione Min. - Max. Post-ventilazione Stop
Test di tenuta
Preventilazione
Tempo di
Attesa velocità di accensione Accensione Stabilizzazione fiamma
Funzionamento bruciatore
Tempo di
Tempo di
Tempo di Post-ventilazione
Standby Standby
Termostato
Segnale fiamma
Pressostato aria
Pressostato gas
Trasformatore
Valvola gas V1
Valvola gas V2
Motore
Funzionamento
Segnalazione blocco
Velocità ventilatore
(Giri/min.)
Stato di funzionamento
Descrizione
Stop Preven. Accensione Min. - Max. Post-ventil. Stop
Test di tenuta Preventilazione (test pressostato) Preventilazione Attesa velocità di accensione Accensione Stabilizzazione fiamma
Funzionamento bruciatore
Standby Standby
Test valvole Post-ventilazione
On Off Deve scomparire Deve apparire Ininfluente Variabile tra on e off
valvola (test pressostato) Preventilazione lampeggi V1 controllo V2
lampeggi V2 controllo V1
valvola gas
Fig. 4

11 20029918
I
Descrizione tecnica del bruciatore
4.7.6 Schemi connessioni
Legenda
1 Presa 7 poli per alimentazione monofase, termostato/pres-
sostato TL
2 Presa 4 poli per comando 3 punti
3 Spina 2 poli per comando 0-10 Volt (X9)
3
2
1
Motore Accensione Valvole gas Fiamma Min. Gas Min. Aria Reset
Blocco
Chip Ingresso
Card
(optional) modulazione Pressostato
aria Pressostato gas Reset remoto
(min.) (min.)
Comando
3 punti Termostato
Controllo
Bruciatore
Accensione Fiamma Valvole
sicurezza Funzionamento
Blocco
Fusibile
Funzionamento
Comando 3 punti
Motore
Comando
motore
PWM
Fig. 5
D10748

20029918 12
I
Installazione
5.1 Note sulla sicurezza per l’installazione
Dopo avere effettuato un’accurata pulizia tutt’intorno all’area de-
stinata all’installazione del buciatore ed avere provveduto ad una
corretta illuminazione dell’ambiente, procedere con le operazioni
di installazione.
5.2 Movimentazione
L’imballo del bruciatore è comprensivo di pedana in legno, è pos-
sibile quindi movimentare il bruciatore, quando è ancora imballa-
to, con carrello transpallet o carrello elevatore a forche.
5.3 Controlli preliminari
Controllo della fornitura
Controllo delle caratteristiche del bruciatore
Controllare la targhetta di identificazione del bruciatore, nella
quale sono riportati:
il modello A)(Fig. 6) ed il tipo del bruciatore B);
l’anno di costruzione criptografato C);
il numero di matricola D);
i dati di alimentazione elettrica E);
la potenza elettrica assorbita F);
i tipi di combusibile di utilizzo e le relative pressioni di ali-
mentazione G);
i dati di potenza minima e massima possibili del bruciatore
H) (vedere Campo di lavoro).
5.4 Piastra generatore
Forare la piastra di chiusura della camera di combustione come
in Fig. 7.
La posizione dei fori filettati può essere tracciata utilizzando lo
schermo isolante a corredo del bruciatore.
5 Installazione
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono assolutamente essere ese-
guite con rete elettrica staccata.
ATTENZIONE
L’installazione del bruciatore deve essere effet-
tuata da personale abilitato, secondo quanto ri-
portato nel presente manuale ed in conformità alle
norme e disposizioni di legge vigenti.
ATTENZIONE
Le operazioni di movimentazione del bruciatore
possono essere molto pericolose se non effettua-
te con la massima attenzione: allontanare i non
addetti; verificare l’integrità e l’idoneità dei mezzi
a disposizione.
Ci si deve accertare inoltre che la zona in cui si
agisce, sia sgombra e che vi sia uno spazio di
fuga sufficiente, cioè, una zona libera e sicura, in
cui potersi spostare rapidamente qualora il bru-
ciatore cadesse.
Durante la movimentazione tenere il carico a non
più di 20-25 cm da terra.
CAUTELA
Dopo avere posizionato il bruciatore nelle vicinan-
ze dell’installazione, smaltire correttamente tutti i
residui dell’imballo differenziando le vari tipologie
di materiali.
Prima di procedere con le operazioni di installa-
zione, effettuare un’accurata pulizia tutt’intorno
all’area destinata all’installazione del bruciatore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. In caso di dubbio non
utilizzare il bruciatore e rivolgersi al fornitore.
Gli elementi dell’imballaggio (gabbia di legno o
scatola di cartone, chiodi, graffe, sacchetti di pla-
stica ecc.) non devono essere abbandonati in
quanto potenziali fonti di pericolo ed inquinamen-
to, ma vanno raccolti e depositati in luogo predi-
sposto allo scopo.
ATTENZIONE
La potenza del bruciatore deve rientrare nel cam-
po di lavoro della caldaia;
ATTENZIONE
La manomissione, l’asportazione, la mancanza
della targhetta del bruciatore o quant’altro non
permettono la sicura identificazione del bruciatore
e rendono difficoltosa qualsiasi operazione di in-
stallazione e manutenzione.
A
R.B.L.
BC
DEF
GAS
GAZ
G
G
X
....
I
2R
H
H
RIELLOS.p.A. I-37045 Legnago(VR)
I
3P
Fig. 6
D10487
Fig. 7
D9990
98
130
150
45°
11

13 20029918
I
Installazione
5.5 Fissaggio del bruciatore alla caldaia
Per l’installazione procedere come segue:
fissare il bruciatore 1)(Fig. 8) alla portina della caldaia 2)
mediante 4 viti e (se necessario) 4 dadi forniti a corredo,
interponendo lo schermo isolante 3).
5.6 Posizionamento sonda - elettrodo
Prima di installare il bruciatore sulla caldaia, verificare se la son-
da e l’elettrodo sono correttamente posizionati come in Fig. 9.
5.7 Posizionamento diaframma, (funzionamento a GPL)
NOTA:
Il bruciatore viene fornito per il funzionamento a gas metano
(G20)
E’ fornito a corredo un diaframma (4) (RX 70 = mm 5,7) che in-
stallato sulla valvola gas (1) consente ai bruciatori di bruciare
GPL (G31). Il diaframma deve essere installato in conformità alle
leggi e alle normative locali.
Per la trasformazione è necessario:
togliere l’alimentazione elettrica;
chiudere il rubinetto di intercettazione del combustibile;
smontare la valvola gas (1) dal gruppo venturi (2) togliendo
le viti (3);
alloggiare il diaframma (4) fornito a corredo nella guarni-
zione (5);
rimontare la valvola gas ed eseguire tutte le operazioni
sopra descritte.
231
Fig. 8
D10742
ATTENZIONE
Non ruotare l’elettrodo, posizionarlo come indica-
to nella Fig. 9.
Se l'elettrodo è posto vicino alla sonda di ionizza-
zione, l'amplificatore dell’apparecchiatura potreb-
be essere danneggiato.
137
151
4.5
+0.5
0
Fig. 9
Sonda
D7236
Electtrodo
4 - 4,5
15
1
2
3
4
5
D8564 Fig. 10

20029918 14
I
Installazione
5.8 Alimentazione del combustibile
I bruciatori sono abbinati a valvole gas monoblocco di tipo pneu-
matico proporzionale, che consentono di modulare la quantità di
gas erogata e quindi la potenza sviluppata.
Un segnale di pressione rilevato al circuito aria è portato alla val-
vola gas pneumatica, la quale eroga una quantità di gas propor-
zionale alla portata di aria elaborata dal ventilatore.
La rampa gas, per ottimizzare gli ingombri, è assemblata diretta-
mente sul corpo del bruciatore.
5.8.1 Gruppo rampa gas
Il collegamento valvola-collettore consente di compensare l’acci-
dentale occlusione dell’aspirazione mediante la riduzione del gas
erogato.
Miscelatore aria/gas
La miscelazione del gas con l’aria comburente avviene all’interno
del circuito di ventilazione (miscelatore), a partire dall’ingresso
della bocca di aspirazione.
Attraverso la rampa gas il combustibile viene inserito nella vena
d’aria in aspirazione e con l’ausilio di un mixer ha inizio una mi-
scelazione ottimale.
5.8.2 Valvola gas
Tab. A
GRUPPO RAMPA GAS
D7375
D7155 D7380
Miscelatore aria/gas
nel circuito di aspirazione
Alimentazione gas
Punto di prova di pressione
del gas a monte (P1)
Punto di prova di pressione
del gas a valle (P2)
Flangia Valvola gas
Regolazione flusso gas
massimo (V1)
Regolazione flusso gas
minimo sullo stabilizzatore (V2)
D7376
Tubo di compensazione gas
Fig. 11
Modello valvola Honeywell VK4125V 1005B
Modello miscelatore Honeywell 45.900.444-001B
Connessione linea gas ingresso 1/2”
Temperatura di lavoro -15°C/70°C
Max. pressione di lavoro 30 mbar
Min. pressione di lavoro 15 mbar
Max. pressione di ingresso 60 mbar
Classe valvola B + B
Alimentazione elettrica 220-240 V
Grado di protezione IP 40 secondo IEC 529

15 20029918
I
Installazione
5.8.3 Collaudo
Verificare lo spegnimento del bruciatore aprendo i termostati
(TL); verificare il blocco del bruciatore in funzionamento
aprendo il connettore (CN)inserito nel filo rosso della sonda, po-
sto all'esterno dell’apparecchiatura.
5.8.4 Corrente di ionizzazione
La corrente minima per far funzionare l’apparecchiatura è 5 µA.
Il bruciatore dà una corrente nettamente superiore, tale da non ri-
chiedere normalmente alcun controllo (Fig. 12).
Qualora, comunque, si voglia misurare la corrente di ionizzazio-
ne bisogna aprire il connettore (CN1) inserito nel filo rosso ed in-
serire un microamperometro.
Valori ottimali di taratura
5.9 Collegamenti elettrici
5.9.1 Note sulla sicurezza per i collegamenti
elettrici
I collegamenti elettrici devono essere eseguiti in assenza di
alimentazione elettrica.
I collegamenti elettrici devono essere eseguiti secondo le
norme vigenti del paese di destinazione e da personale qua-
lificato. Fare riferimento agli schemi elettrici.
Il produttore declina ogni responsabilità da modifiche o colle-
gamenti diversi da quelli rappresentati negli schemi elettrici.
Non invertire il neutro con la fase nella linea di alimentazione
elettrica. L’eventuale inversione comporterebbe un arresto
in blocco per mancata accensione.
La sicurezza elettrica dell’apparecchio è raggiunta soltanto
quando lo stesso è correttamente collegato ad un efficace
impianto di messa a terra, eseguito come previsto dalle
norme vigenti. È necessario verificare questo fondamentale
requisito di sicurezza. In caso di dubbio, far effettuare da
personale abilitato un accurato controllo dell’impianto elet-
trico.
L’impianto elettrico deve essere adeguato alla potenza mas-
sima assorbita dall’apparecchio, indicata in targa e nel
manuale, accertando in particolare che la sezione dei cavi
sia idonea alla potenza assorbita dall’apparecchio.
Per l’alimentazione generale dell’apparecchio dalla rete elet-
trica:
- non usare adattatori, prese multiple, prolunghe;
- prevedere un interruttore omnipolare con apertura tra i
contatti di almeno 3 mm (categoria sovratensione), come
previsto dalle normative di sicurezza vigenti.
Non toccare l’apparecchio con parti del corpo bagnate o
umide e/o a piedi nudi.
Non tirare i cavi elettrici.
Collaudo
Verificare lo spegnimento del bruciatore aprendo i termostati
(TL); verificare il blocco del bruciatore in funzionamento aprendo
il connettore (CN) inserito nel filo rosso della sonda, posto
all'esterno dell’apparecchiatura.
Legenda (Fig. 13)
A1 – Apparecchiatura elettrica CM222
CN – Connettore
h1 – Contaore 1° stadio
h2 – Contaore 2° stadio
MV – Motore ventilatore
SB – Segnalazione di sblocco
SO – Sonda ionizzazione
TB – Terra bruciatore
TL – Termostato limite
TR – Termostato 2° stadio
TA – Trasformatore di accesione
TS – Termostato di sicurezza
T6A – Fusibile
V10 – V1
V11 – V2
X.. – Presa
XP.. – Spina
Potenza MIN. Potenza MAX.
CO2(%) O2(%) CO2(%) O2(%)
METANO86,694,9
GPL 9,5 6,4 10 5,6
Sonda
Connettore
Apparecchiatura
D5006
Fig. 12
ATTENZIONE
La sezione dei conduttori deve essere di min.
1mm
2. (Salvo diverse indicazioni di norme e leggi
locali).

20029918 16
I
Installazione
XP4
B5 T6 T7 T8
TA
SO
CN
M
MV
12341234
123123
X1 X2 X4 X5
X10
43215
12351234
BK
GNYE
BU
V10
V11
12
TL
PE
B4S3T2T1NL1
h1
TS
LN
SB
T6A
XP7
h2
TR
230V 50Hz
~
GNYE GNYE GNYE
BN BN BU BU
A1
TB
D8371
A CURA
DELL’INSTALLATORE
ESEGUITO
IN FABBRICA
Fig. 13

17 20029918
I
Funzionamento
6.1 Note sulla sicurezza per la prima messa in funzione
6.2 Regolazioni prima dell’accensione
Le regolazioni da eseguire sono:
aprire le valvole manuali poste a monte della rampa del gas.
Sfiatare l'aria dalla tubazione del gas mediante la vite sulla
presa START.
Verificare le impostazioni dei trimmers posti sull’apparec-
chiatura (Fig. 14).

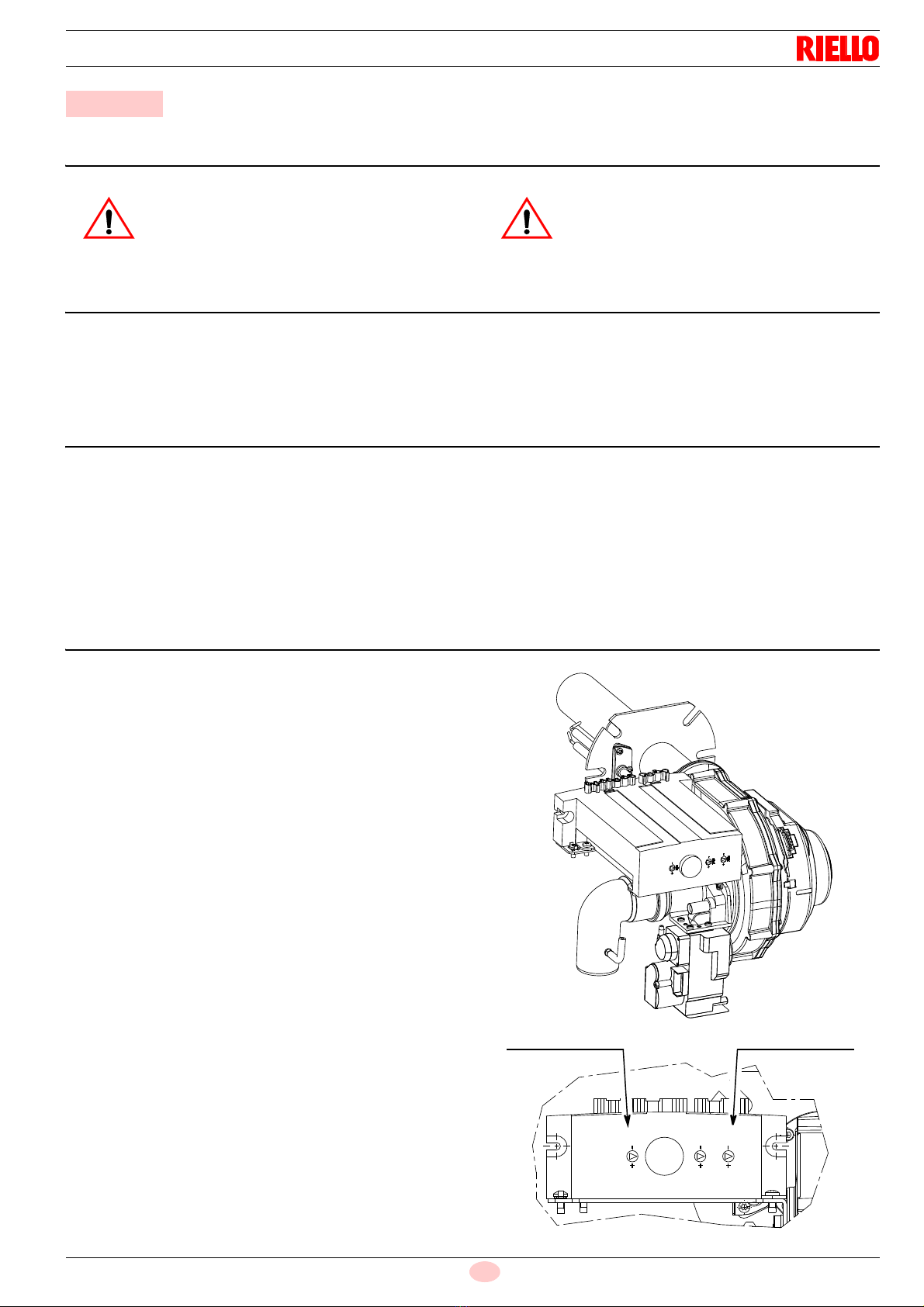

6.3 Avviamento bruciatore
Chiudere il termostato ed alimentare elettricamente il bruciatore.
Il bruciatore si avvia in modalità di preventilazione al valore di
START ed avviene l’accensione.
Se invece il ventilatore si avvia ma alla fine del tempo di sicurez-
za non compare la fiamma, l’apparecchiatura permette la ripeti-
zione del programma di avviamento (start-up) per un massimo di
3 tentativi.
Al terzo tentativo, se non avviene l’accensione, il bruciatore va in
blocco. Sbloccare ed attendere un nuovo tentativo di avviamen-
to. Se l’accensione continua a mancare può essere che il gas non
arrivi alla testa di combustione entro il tempo di sicurezza di 5s.
Ruotare leggermente in senso antiorario la vite V1 posta sul mi-
scelatore della valvola gas.
Ad accensione avvenuta, passare alla completa regolazione del
bruciatore.
6.4 Regolazione ventilatore
La modulazione è basata sulla tecnologia della velocità variabile.
Attraverso la variazione del numero dei giri del motore si ottiene
la regolazione della portata dell’aria comburente.
La rampa gas proporzionale, in funzione della pressione rilevata
nel circuito di ventilazione, eroga la corretta quantità di combusti-
bile.
Quindi, attraverso la variazione della velocità di rotazione del mo-
tore avviene la regolazione della potenza erogata.
La velocità del motore si può regolare agendo su tre “Trimmers”
(Fig. 14).
Definizione delle regolazioni per il ventilatore
Le regolazioni vengono effettuate agendo sui tre potenziometri a
bordo dell’ apparecchiatura di controllo.
START Determina la potenza in fase di partenza
MIN Determina il minimo di modulazione
MAX Determina il massimo di modulazione
La regolazione di “MIN” subentra istantaneamente a termine del-
la preventilazione delineata dall’apertura della valvola e dalla
presenza della scarica.
L’abilitazione alla modulazione massima con “MAX” avviene cir-
ca 10 sec dall’apertura della valvola.
6 Funzionamento
ATTENZIONE
La prima messa in funzione del bruciatore deve
essere effettuata da personale abilitato, secondo
quanto riportato nel presente manuale ed in con-
formità alle norme e disposizioni di legge vigenti.
ATTENZIONE
Verificare la corretta funzionalità dei dispositivi di
regolazione, comando e sicurezza.
min start max
Fig. 14
D10505
Potenza massimaPotenza minima

20029918 18
I
Funzionamento
6.5 Regolazione valvola gas
La regolazione della portata di gas è ottenuta utilizzando le due
viti V1 e V2 (Fig. 15).
Per variare la portata massima di gas agire sulla vite V1.
– Per aumentare la portata: ruotare la vite in senso antiorario
(svitare).
– Per ridurre la portata: ruotare la vite in senso orario (avvitare).
Per variare la portata minima di gas agire sulla vite V2 presente
sulla valvola gas.
Rimuovere la vite di protezione e agire sulla vite interna con chia-
ve a brugola.
– Per aumentare la portata: ruotare la vite in senso orario (av-
vitare)
– Per ridurre la portata: ruotare la vite in senso antiorario (svi-
tare)
6.6 Regolazione bruciatore
Per ottenere una regolazione ottimale del bruciatore è necessa-
rio effettuare l’analisi dei gas di scarico della combustione
all’uscita della caldaia. L’applicazione del bruciatore al generato-
re, la regolazione e il collaudo, devono essere eseguiti nell’osser-
vanza del manuale d’istruzione del generatore stesso, compreso
il controllo della concentrazione di CO e CO2nei fumi e della loro
temperatura.
Verificare in successione:
• Potenza massima
• Potenza minima
• Potenza di accensione
6.6.1 Potenza massima
La potenza massima dovrà corrispondere a quella richiesta dalla
caldaia utilizzata. Per aumentare o diminuire il suo valore agire
sul trimmer MAX posto sull’apparecchiatura (Fig. 14).
Misurare la portata di gas al contatore per individuare esattamen-
te la potenza bruciata.
Mediante un analizzatore dei fumi misurare il valore della CO2o
del O2al fine di ottimizzare la taratura del bruciatore.
I valori corretti sono: CO28.5 ÷ 9% oppure O25÷5.5%.
Per correggere tali valori agire sulla valvola gas nel seguente mo-
do:
– per aumentare la portata gas e la CO2: ruotare la vite V1 in
senso antiorario (svitare);
– per ridurre la portata del gas e la CO2: ruotare la vite V1 in
senso orario (avvitare).
6.6.2 Potenza minima
La potenza minima dovrà corrispondere a quella richiesta dalla
caldaia utilizzata. Per aumentare o diminuire il suo valore agire
sul trimmer MIN posto sull’apparecchiatura (Fig. 14).
Misurare la portata di gas al contatore per individuare esattamen-
te la potenza bruciata.
Mediante un analizzatore dei fumi misurare il valore della CO2o
del O2al fine di ottimizzare la taratura del bruciatore.
I valori corretti sono: CO28.5÷9% oppre O25÷5.5%.
Per correggere tali valori agire sulla valvola gas nel seguente mo-
do:
– per aumentare la portata gas e la CO2: ruotare la vite V2 in
senso orario (avvitare);
– per ridurre la portata del gas e la CO2: ruotare la vite V2 in
senso antiorario (svitare).
6.6.3 Potenza di accensione
La potenza di accensione può essere variata agendo sul trim-
mer START posto sull’apparecchiatura (Fig. 14).
Fig. 15
D7375
Regolazione flusso gas minimo
sullo stabilizzatore (V2)
Regolazione flusso
gas massimo (V1)
