Bloc d’alimentation de 700 W
RF-700WPS
Guide de l’utilisateur

2
Rocketfish RF-700WPS
Bloc d’alimentation de 700 W
Table des matières
Introduction ...................................................................... 2
Fonctionnalités................................................................. 3
Installation du bloc d’alimentation........................... 4
Spécifications.................................................................... 6
Avis juridiques .................................................................. 7
Garantie limitée d’un an................................................ 9
Introduction
Merci d’avoir choisi ce bloc d’alimentation pour ordinateur
RF-700WPS. Lire avec soin ce manuel et observer les instructions
avant l’installation de ce produit.
Le bloc d'alimentation RF-700WPS est en conformité avec la toute
dernière norme SSI EPS12 V Version 2.91 et les spécifications Intel
ATX 12 V version 2.2. Il inclut quatre circuits de sortie de + 12 V
fournissant une alimentation plus sure et fiable aux composants du
système. En outre ce bloc d’alimentation est éco-énergétique, avec
une diminution de la consommation d’énergie de 80 %. Il inclut
également deux connecteurs PCI-E pour SLi. Ont été aussi intégrés
divers circuits de protection de type professionnel, notamment :
• OCP (Protection contre les surintensités) :
• OPP (Protection contre les suralimentations)
• OVP (Protection contre les surtensions)
• SCP (Protection contre les courts-circuits)

3RF-700WPS
Informations sur la sécurité
AVERTISSEMENT :
AFIN DE RÉDUIRE LE RISQUE D’INCENDIE ET DE CHOC
ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU
L’HUMIDITÉ.
Instructions de sécurité importantes
1Ne pas placer le système à proximité d’un radiateur ou d’une source de
chaleur.
2Ne pas placer le système à proximité d’une source de champs
magnétiques élevés.
3Ne pas placer le système dans un environnement humide ou
poussiéreux ou dans un endroit soumis à des vibrations importantes.
4Ne pas exposer le système à la lumière directe du soleil.
Fonctionnalités
• Conforme aux spécifications Intel ATX 12 V V2.2 et EPS 12 V V2.91
• Correction du facteur de puissance actif
• Compatible SLi
• Compatible avec les processeurs double cœur et multicœur d’Intel et
d’AMD
Le symbole représentant un éclair dans un
triangle équilatéral a pour but d'avertir l'utilisateur
du danger présenté par des pièces
non isolées à l'intérieur de l'appareil et dont la
tension est suffisante pour provoquer des
décharges électriques dangereuses.
Le point d'exclamation dans un triangle équilatéral
a pour but d'avertir l'utilisateur que des instructions
importantes relatives à l'utilisation et à l'entretien se
trouvent dans le manuel accompagnant l'appareil.

4
•Quatre sorties de +12V
•Performance haut rendement à80 %
•Haute fiabilité et circuits de protection intégrés : OCP (Protection contre
les surintensités), OVP (Protection contre les surtensions), OLP
(Protection contre les surcharges) et SCP (Protection contre les
courts-circuits) et fusiblede protection d’entrée ligne.
•Connecteur facilement déplaçable
•Vitesse du VENTILATEUR àcontrôleautomatique par capteur thermique
intégré au bloc d’alimentation
•Testé à100 % avec des puissances élevées et en rodage accéléré
•Prend en charge les disques durs SCSI 12-16
•Les composants incluent :
Installation du bloc d’alimentation
Pour connecter lebloc d’alimentation correctement, vérifier la
compatibilité de lacarte mère et de lacarte graphique dans leurs
manuels, avant de connecter leRF-700WPS àun quelconque
périphérique.
Pour installer le bloc d’alimentation :
1Vérifier latension CA localeavant l’installation (tension de 115 V CA pour
les États-Unis, leJapon, etc. et de 230 V CA pour l’Europe, l’Asie du
Sud-Est et bien d’autres pays).

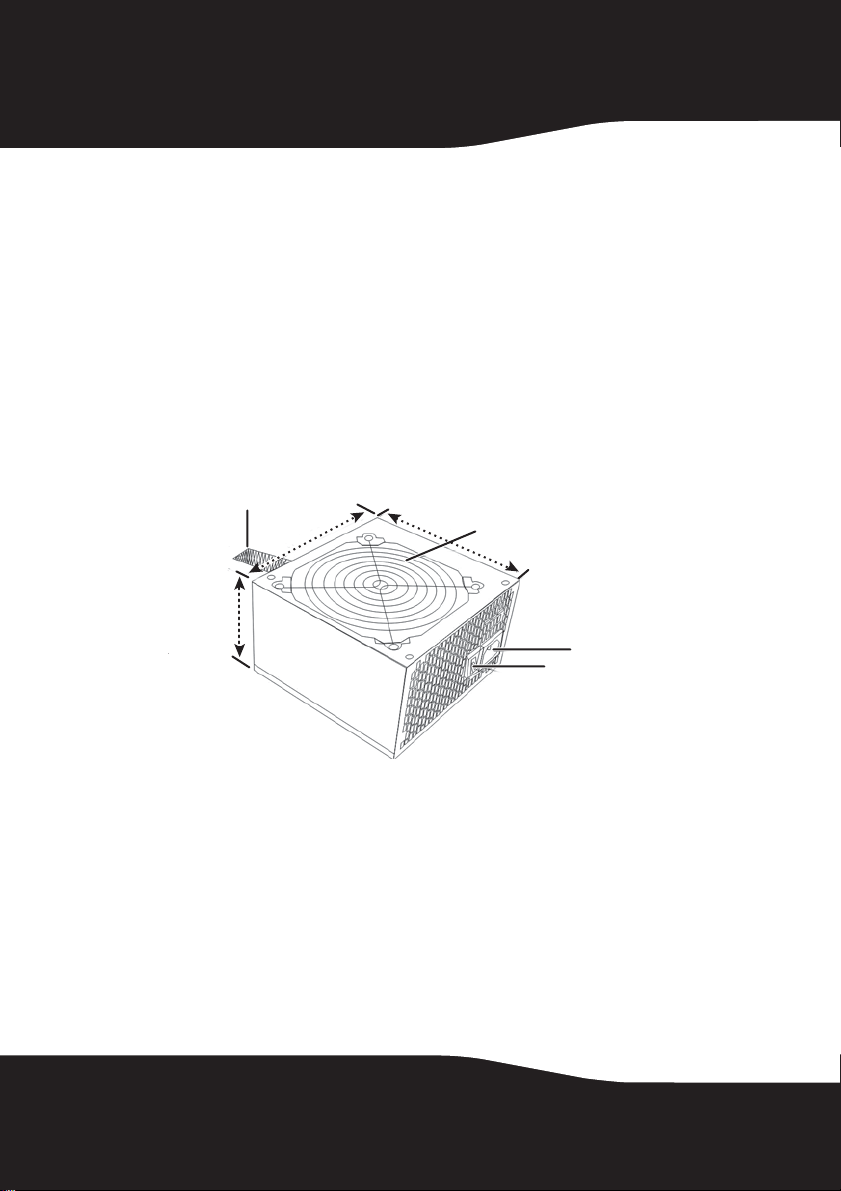

Câbles de sortie
3,4 po
(86 mm)
5,9 po
(150 mm)
5,5 po
(140 mm)
Prise CA
Touche
Marche/Arrêt
Ventilateur
4,7 po
12 cm

5RF-700WPS
Attention :
Veiller à connecter le bloc d’alimentation uniquement sur une tension CA locale
appropriée. Un réglage sur une tension incorrecte peut endommager le bloc
d’alimentation et l’équipement connecté, ainsi qu’annuler la garantie. Le RF-700WPS
est compatible avec une tension à l’entrée de 115V CA et 230 V CA.
2Mettre l’ordinateur hors tension, puis débrancher lecordon de l’ancien
bloc d’alimentation.
3Ouvrir leboîtier de l’ordinateur en appliquant les instructions fournies
avec lemanuel du boîtier.
4Déconnecter tous les connecteurs du bloc d’alimentation de lacarte
mère et des périphériques telsque les ventilateurs de boîtiers, disque
dur, lecteur de disquettes, lecteur de DVD et de CD-ROM, etc.
5Retirer l’ancien bloc d’alimentation du boîtier de l’ordinateur et installer
lanouvellede Rocketfish.
6Connecter leconnecteur 24 broches de l’alimentation principaleàla
carte mère.
Remarque :
Utiliser un adaptateur de 24 broches à 20 broches si le connecteur d’alimentation de
la carte mère est à 20 broches.
7Connecter les connecteurs série ATA aux périphériques.
8Connecter les connecteurs du périphérique àquatre broches en cas
d’utilisation d’un connecteur IDE pour disques durs ou lecteurs de
DVD/CD.
9Connecter leconnecteur d’alimentation PCI Express aux cartes
graphiques PCI Express, si nécessaire.
10 Connecter les ventilateurs du boîtier aux connecteurs àquatre broches
pour périphériques, si nécessaire.
Attention :
Vérifier que tous les connecteurs sont correctement connectés. Une connexion
incorrecte peut être source de difficultés pour démarrer l’ordinateur et endommager
éventuellement les composants.
11 Refermer leboîtier de l’ordinateur et connecter lecordon d’alimentation
CA au bloc d’alimentation.
Démarrage du système
Pour démarrer le système :
1Mettre lebloc d’alimentation sous tension en positionnant l’interrupteur
I/O sur «I».

6
2Démarrer l’ordinateur en appuyant sur latouche de marche/arrêtsur le
devant du système.
Spécifications
Entrée
Sortie
Distribution de courant de la sortie CC
•Puissance maximale: 700 W
•Combinée 3,3 V et 5 V : 170 W
Tension États-Unis, Japon et certains autres pays : 115 V CA
Europe, Asiedu Sud-Est et certains autres pays : 230 V CA
Fréquence 60 Hz - 50 Hz
Courant 10 A (max.) à 115 V CA/60 Hz
7A(max.)à230VCA/50Hz
Paramètre Minimale Nominale Maximale Unités
V à l’entrée (115 V CA) 90 115 132 V RMS
V à l’entrée (230 V CA) 180 230 264 V RMS
Fréquence V à l’entrée 47 --- 63 Hz
Tension Variation Min. Nominale Max. Ondulations Bruit
+ 12 V1 ± 5 % + 11,4 + 12 + 12,6 120 mV 200 mV
+ 12 V2 ± 5 % + 11,4 + 12 + 12,6 120 mV 200 mV
+ 12 V3 ± 5 % + 11,4 + 12 + 12,6 120 mV 200 mV
+ 12 V4 ± 5 % + 11,4 + 12 + 12,6 120 mV 200 mV
+ 5 V ± 5 % + 4,75 + 5 + 5,25 50 mV 100 mV
+ 3,3 V ± 5 % + 3,14 + 3,3 + 3,47 50 mV 100 mV
- 12 V ± 10 % - 10,8 - 10,8 - 13,2 120 mV 200 mV
+ 5 V sb ± 5 % + 4,75 + 4,75 + 5,25 50 mV 100 mV

7RF-700WPS
•Le courant combiné maximal pour +12V1,+12V2,+12V3et +12V4
est de 41 A.
•Dimensions :
• 5,5×3,4×5,9po (P × H × L)
• 150 × 86 × 140 mm (P × H × L)
Avis juridiques
Conformité FCC
Cet appareil est en conformité avec lasection 15 des règlements de la
FCC.Son fonctionnement est soumis aux deux conditions suivantes:
1.Cepériphérique ne doit pas émettre d’interférences préjudiciables,
et
2.Cet appareil doit accepter toutes les interférences reçues, y
compris celles pouvant provoquer un fonctionnement indésirable.
Avertissement de la FCC
Tous changements ou modifications qui ne seraient pas
expressément approuvés par les responsables de l’application des
règles FCC pourraient rendre nul ledroit de l’utilisateur d’utiliser cet
équipement.
Droits d’auteurs
© 2008 Rocketfish. Rocketfish et lelogo de Rocketfish sont des
marques de commerce de Best Buy Enterprise Services, Inc. Les
autres noms de marques et de produits mentionnés sont des
marques de commerce ou des marques déposées de leurs
propriétaires respectifs. Les spécifications et caractéristiques sont
susceptibles d'être modifiées sans préavis.
Pour toute réparation ou assistance technique, appeler le
1-800-620-2790.

8

9RF-700WPS
Garantie limitée d’un an
Rocketfish Products (“Rocketfish”) garantit au premier acheteur de ce RF-700WPS neuf
(“Produit”), qu’il est exempt de vices de fabrication et de main-d’œuvre àl’origine, pour une
période d’un (1) an àpartir de ladate d’achat du Produit (“Période de garantie”).Ceproduit doit
avoir été acheté chez un revendeur agréé des produits de lamarque Rocketfish et emballéavec
cette déclaration de garantie. Cette garantie ne couvre pas les Produits remis àneuf.Les
conditions de laprésente garantie s’appliquent àtout Produit pour lequel Rocketfish est notifié,
pendant laPériode de garantie, d’un vice couvert par cette garantie qui nécessite une
réparation.
Quelle est la durée de la couverture ?
La Période de garantie dure 1 an (365 jours) àcompter de ladate d’achat de ce Produit. La date
d’achat est imprimée sur lereçufourni avec leProduit.
Que couvre cette garantie ?
Pendant laPériode de garantie, si un vice de matériau ou de main-d’œuvre d'origine est
détecté sur leProduit par un service de réparation agréé par Rocketfish ou lepersonnel du
magasin, Rocketfish (àsa seulediscrétion) : (1) réparera leProduit en utilisant des pièces
détachées neuves ou remises àneuf ; ou (2) remplacera leProduit par un produit ou des pièces
neuves ou remises àneuf de qualité comparable. Les produits et pièces remplacés au titre de
cette garantie deviennent lapropriété de Rocketfish et ne sont pas retournés àl’acheteur. Siles
Produits ou pièces nécessitent une réparation après l’expiration de laPériode de garantie,
l’acheteur devra payer tous les frais de main-d’œuvre et les pièces. Cette garantie reste en
vigueur tant que l’acheteur reste propriétaire du Produit Rocketfish pendant laPériode de
garantie. La garantie prend fin si leProduit est revendu ou transféré d’une quelconque façon
que ce soit àtout autre propriétaire.
Comment obtenir une réparation sous garantie ?
SileProduit aété acheté chez un détaillant, lerapporter accompagné du reçuoriginal chez ce
détaillant. S’assurer de remettre leProduit dans son emballage d’origine ou dans un emballage
qui procure lamême qualité de protection que celui d’origine. SileProduit aété acheté en
ligne, l’expédier accompagné du reçuoriginal àl’adresse indiquée sur lesite Web. S’assurer de
remettre leProduit dans son emballage d’origine ou dans un emballage qui procure lamême
qualité de protection que celui d’origine.
Où cette garantie s’applique-t-elle ?
Cette garantie ne s’applique qu’àl’acheteur original du Produit aux États-Unis, au Canada et au
Mexique.
Ce qui n’est pas couvert par cette garantie limitée
La présente garantie ne couvre pas :
•laformation du client ;
•l'installation ;

10
•les réglages de configuration ;
•les dommages esthétiques ;
•les dommages résultants de catastrophes naturelles telles que lafoudre ;
•les accidents ;
•une utilisation inadaptée ;
•une manipulation abusive ;
•lanégligence ;
•une utilisation commerciale;
•lamodification de tout ou partie du Produit, ycompris l’antenne.
La présente garantie ne couvre pas non plus :
•les dommages ayant pour origine une utilisation ou une maintenance défectueuse ;
•laconnexion àune source électrique dont latension est inadéquate ;
•toute réparation effectuée par quiconque autre qu’un service de réparation agréé par
Rocketfish pour laréparation du Produit ;
•les Produits vendus en l’état ou hors service ;
•les consommables telsque les fusibles ou les piles ;
•les produits dont lenuméro de série usine aété altéré ou enlevé du Produit.
LA RÉPARATION OU LE REMPLACEMENT, TELS QU’OFFERTS PAR LA PRÉSENTE GARANTIE,
CONSTITUENT LE SEULRECOURS DE L’ACHETEUR.ROCKETFISH NE SAURAIT ÊTRE TENU POUR
RESPONSABLE DE DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, RÉSULTANT DE L’INEXÉCUTION
D'UNE GARANTIE EXPRESSE OU IMPLICITE SUR CE PRODUIT, Y COMPRIS, SANS S’Y LIMITER, LA
PERTE DE DONNÉES, L’IMPOSSIBILITÉ D’UTILISER LE PRODUIT, L’INTERRUPTION D’ACTIVITÉ OU
LA PERTE DE PROFITS.ROCKETFISH PRODUCTS N’OCTROIE AUCUNE AUTRE GARANTIE
EXPRESSE RELATIVE À CE PRODUIT ; TOUTES LES GARANTIES EXPRESSES OU IMPLICITES POUR
CE PRODUIT, Y COMPRIS MAIS SANS LIMITATION, TOUTE GARANTIE DE QUALITÉ MARCHANDE,
D'ADÉQUATION À UN BUT PARTICULIER, SONT LIMITÉES À LA PÉRIODE DE GARANTIE
APPLICABLE TELLE QUE DÉCRITE CI-DESSUS ET AUCUNE GARANTIE EXPRESSE OU IMPLICITE, NE
S’APPLIQUERONT APRÈS LA PÉRIODE DE GARANTIE.CERTAINS ÉTATS ET PROVINCES NE
RECONNAISSENT PAS LES LIMITATIONS DE LA DURÉE DE VALIDITÉ DES GARANTIES IMPLICITES.
PAR CONSÉQUENT, LES LIMITATIONS SUSMENTIONNÉES PEUVENT NE PAS S'APPLIQUER À
L’ACHETEUR ORIGINAL. LA PRÉSENTE GARANTIE DONNE À L'ACHETEUR DES GARANTIES
JURIDIQUES SPÉCIFIQUES ; ILPEUT AUSSI BÉNÉFICIER D'AUTRES GARANTIES QUI VARIENT D'UN
ÉTAT OU D'UNE PROVINCE À L'AUTRE.
Pour contacter Rocketfish :
Pour leservice àlaclientèle, appeler le1-800-620-2790
www.rocketfishproducts.com
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, Minnesota, U.S.A.55423-3645
© 2008 Best Buy Enterprise Services, Inc.
Tous droits réservés. ROCKETFISH est une marque déposée de Best Buy Enterprise Services, Inc.
Tous les autres produits ou noms de marques sont des marques de commerce qui
appartiennent àleurs propriétaires respectifs.

11RF-700WPS

FRENCH
08-1732
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN 55423-3645 USA
© 2008 Best Buy Enterprise Services, Inc.
Tous droits réservés. ROCKETFISH est une marque de Best Buy Enterprise Services, Inc.
Tous les autres produits ou noms de marques sont des marques de commerce qui
appartiennent àleurs propriétaires respectifs.
