RODEX RDX716 User manual

INSTRUCTION MANUAL
TR:
03-10
EN:
11-18
RU:
19-26
AR:
27-32
GE:
33-41
HIGH PRESSURE WASHER
RDX716 | ITEM NO: X716

2

3
TÜRKÇE
BASINÇLI YIKAMA MAKİNASI
RDX716 - X716
TANITMA VE KULLANIM KLAVUZU
CİHAZIN ÜNİTELERİ
1. TEKERLEK
2. SU KONNEKTÖRÜ
3. FİLTRE
4. MUHAFAZA
5. VİDA
6. GÖVDE DESTEĞİ
7. MONTAJ KISMI
8. TUTMA KOLU
9. HORTUM DESTEĞİ
10. KABLO
11. BASINÇ HORTUMU
12. GÜVENLİK KİLİDİ
13. SPREY KOLU
14. UZUN GÖVDE
15. TEMİZLEME İĞNESİ
TEKNİK ÖZELLİKLER
BASINÇ 150 Bar
MAKS. BASINÇ 225 Bar
AKIŞ 9.3 L/min
VOLTAJ 230 V / 50 Hz
GÜÇ 3200 W
NOT: BU ÜRÜN AMATÖR AMAÇLI KULLANIMLAR İÇİN UYGUNDUR.
KULLANIM ALANI VE ÖMRÜ
Bu yüksek basınçlı yıkama makinesi, ev kullanımı için ve aşağıdaki mekânlar içinde kullanım
amacıyla geliştirilmiştir:
Otomobil, motosiklet, tekne, karavan, römork, evinizin verandası/park alanı/avlu taşları,
ahşap aksam, tuğla yapılar, mangal, bahçe mobilyalar.
Gümrük ve Ticaret Bakanlığı tebliğince kullanım ömrü 5 yıldır.

4
A. Detaylı Teknik Bilgi:
Güç
3200W
Koruma sınıfı
II
Koruma derecesi
IPX5
Basınç
150Bar(11Mpa)
Maksimum basınç
225Bar(15Mpa)
Akış hızı
7.5 l/min
Maks. akış hızı
9,3 l/min
Hortum uzunluğu
5 metre
Elektrik kablo uzunluğu
5 metre
İç basıncı
0.7MPa
Ses basınç seviyesi
LpA=77 dB(A)
KPA=3dB
Ses güç seviyesi
LwA=96dB (A)
Titreşim değeri
αh=1.8m/s2
Kαh=0.05m/s2
Ağırlığı
25KG
GÜVENLİK ÖNLEMLERİ VE UYARILARI
Yönergeleri belirtmek için kullanılan simgeler
Yüksek basınçlı yıkama makinesinin ilk kez kullanımından önce, bu kullanma
kılavuzu başından sonuna kadar dikkatlice okunmalıdır. Kullanma kılavuzu daha sonra
gerekebileceğinden saklanmalıdır.
Kişilerin tehlikeyle karşılaşmasını önlemek için, bu simgeyle işaretlenen güvenlik
yönergelerine uyulmalıdır.
Bu simge makinaya zarar gelmesini ve performansının düşmesini önlemek için uyulması
gereken güvenlik yönergelerini belirtmek için kullanılmıştır.
Bu simge işinizi kolaylaştırmak ve emniyetli bir çalışma sağlamak için uygulanması
gereken yönergeleri ve ipuçlarını göstermektedir.

5
Yüksek basınçlı yıkama makinesinin kullanımı için eğitilmemiş veya kullanıcı
kılavuzunu okumamış kişilerin makineyi kullanmasına izin vermeyin. Bu cihaz, çocuklar ve
fiziksel, algısal veya zihinsel yetenekleri makineyi güvenli biçimde kullanmasına engel teşkil
eden diğer kişiler tarafından yardım ya da denetim olmadan kullanılmak üzere
tasarlanmamıştır. Araçla oynamamalarını sağlamak için çocuklar denetim altında
tutulmalıdırlar.
Makinenizi çalıştırmadan önce herhangi bir kusuru olup olmadığını dikkatle kontrol ediniz.
Herhangi bir kusur görürseniz makinenizi çalıştırmayın ve RODEX distribütörüyle bağlantı
kurun.
Elektrik kablosunun yalıtımı kusursuz olmalı, üzerinde herhangi bir çatlak bulunmamalıdır.
Elektrik kablosu hasar görmüşse yetkili bir RODEX distribütörü tarafından değiştirilmelidir.
GÜVENLİK TALİMATLARI
Yüksek basınçlı su jetleri tehlikeli olabilir. Kendinizin veya başkalarının giymekte olduğu
giysilere veya ayakkabılara basınçlı su jetini doğrultmayın.
Kendinizin veya başkalarının giymekte olduğu giysileri veya ayakkabıları
temizlemeye kesinlikle kalkışmayın.
Püskürtme borusunu iki elinizle sıkıca tutun!
Makineyi kullanan kişi ve temizlik yapılan bölgenin hemen yakınında bulunan kişiler,
temizlikişlemi sırasında yerinden fırlayabilecek maddelerin çarpması tehlikesine karşı
kendilerini korumalıdır.
Çalıştırma sırasında gözlük takın ve koruyucu giysiler giyin.
Bu araç, RODEX tarafından sağlanan ya da önerilen temizlik maddeleriyle kullanılmak üzere
tasarlanmıştır.
Başka temizlik maddelerinin ya da kimyasalların kullanılması, aracın güvenliğini
olumsuz yönde etkileyebilir.
Aracın güvenli çalışmasını sağlamak için yalnızca RODEX’in sağladığı ya da RODEX
tarafından onaylanan orijinal yedek parçaları kullanın.
Yüksek basınçlı hortumlar, montaj elemanları ve bağlantı parçaları, aracın güvenliği açısından
önemlidir. Yalnızca RODEX tarafından önerilen hortumları, montaj elemanlarını ve bağlantı

6
parçalarını kullanın.
Elektrik kablosu ya da güvenlik aracı, yüksek basınçlı hortum ya da püskürtme kolu
gibi aracın önemli parçaları hasar görmüşse bu aracı kullanmayın.
Uygun bir kulak koruması kullanılmalıdır.
Makineyi patlama tehlikesi bulunabilecek ortamlarda kesinlikle kullanmayın. Bu
konuda herhangi bir şüpheniz varsa yerel yetkililerle temas kurun.
Bu yüksek basınçlı yıkama makinesi 0°C’nin altındaki sıcaklıklarda kullanılmamalıdır.
Yetersiz nitelikteki uzatma kabloları tehlikeli olabilir. Tambur üzerine sarılı
kablolar, aşırı ısınmayı önlemek için her zaman tam olarak açılmalıdır.

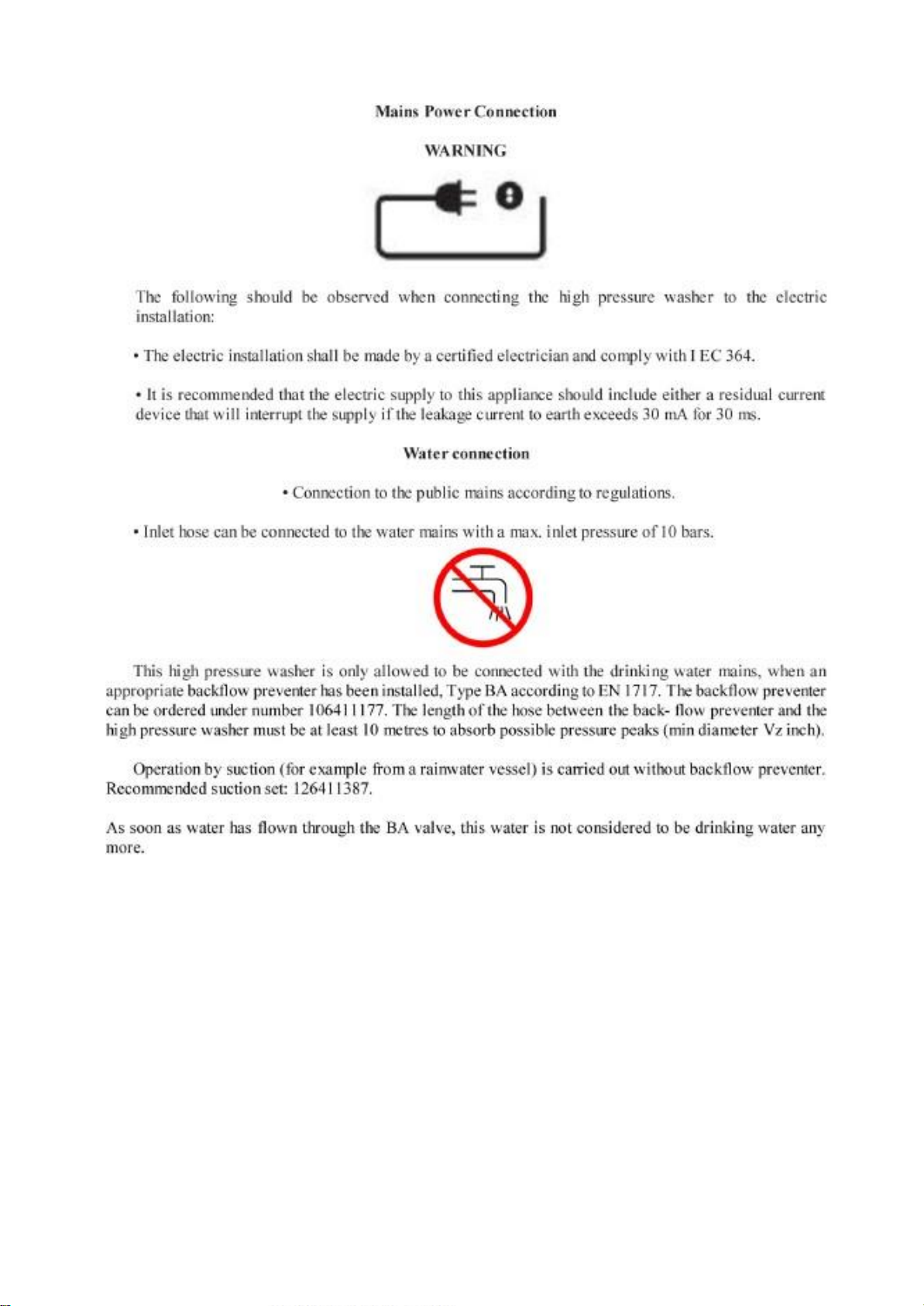

Şebeke elektrik bağlantısı
UYARI!
Yüksek basınçlı yıkama makinesini elektrik tesisatına bağlarken aşağıdaki hususlara dikkat
edilmelidir:
Elektrik tesisatı uygun ehliyete sahip bir elektrikçi tarafından ve IEC 364’e
uygun biçimde yapılmalıdır.
Bu aracın bağlanacağı elektrik kaynağında, toprağa geçen akım kaçağı 30 ms boyunca 30
mA’yı aştığında, elektrik beslemesini kesecek bir fazla akım cihazı bulunmalıdır.
Su bağlantısı
Şehir su şebekesine bağlantı, ilgili yönetmeliklere uygun biçimde yapılmalıdır. Giriş
hortumu, azami 10 bar basınca sahip bir su hattına bağlanabilir.
Bu yüksek basınçlı yıkama makinesinin, yalnızca EN 1919’ye uygun BA tipi bir geri tepme
önleyici takıldığında içme suyu şebekesine bağlanmasına izin verilmektedir. Geri tepme
önleyici, 106411197 numarasıyla sipariş edilebilir. Geri tepme önleyici ve yüksek basınçlı
yıkama makinesi arasındaki hortum, olası basınç yükselmelerini emebilmesi için en az 10
metre olmalıdır (en az 1/2 inç çapta).
Emme ile çalıştırmada (örneğin bir yağmur suyu biriktirme haznesinden), geri tepme önleyici
gerekli değildir. Önerilen emme seti: 126411387. BA valfi nden su akmaya başlar başlamaz,
bu su artık içilebilir olarak kabul edilmez.
ÖNEMLİ! Mutlaka içinde yabancı maddeler olmayan su kullanın. Giriş suyu içinde akar
durumda kum taneleri bulunması riski varsa (örneğin kuyunuzdan gelen), ek bir filtre
takılmalıdır.

7

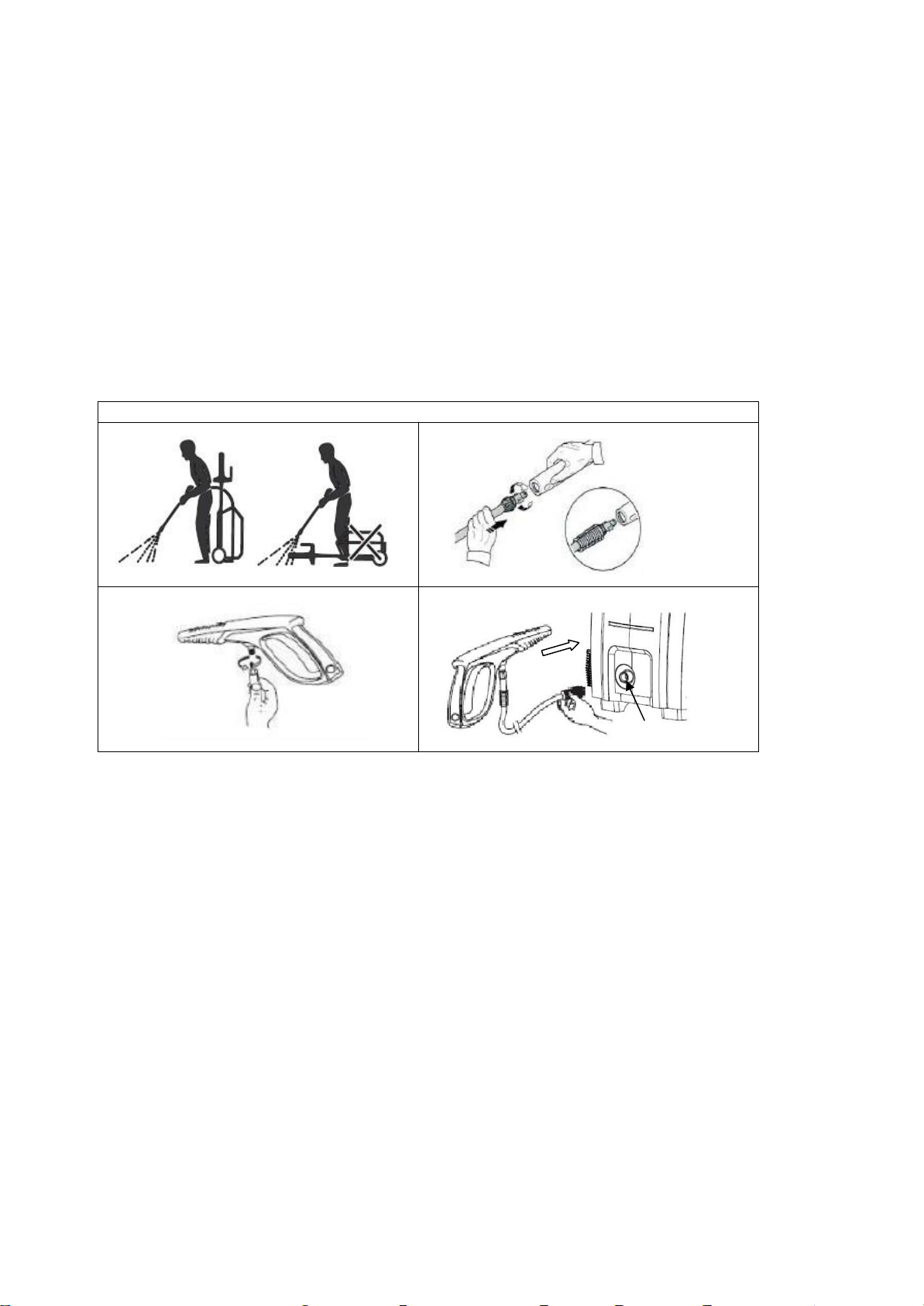

Su çıkışı
Fig.5
Fig.4
Fig.3
Fig.2
BAKIM ve ONARIM
UYARI! Makine üzerinde herhangi bir bakım işi yapmadan önce elektrik fişini mutlaka prizden
çıkarın.
Emniyet düzenekleri
Yük boşaltma valfi, önceden ayarlanmış değerleri geçtiğinde basıncı düşürür.
Kullanım için gereken bileşenler ve modelin incelenmesi

8
Fig.6
Water inlet
Fig.7
trigger
Safety lock
Fig.8
Fig.9
OFF
ON
Fig. 10
Fig.11
Fig.12
Fig.13
Water inlet
Fig.14
Fig.15
Fig.16

9
ÇALIŞTIRMA VE KULLANIM
Musluğu tamamen açın.
Güvenlik kilidini açın FIG.7 ve FIG. 8, içerideki havanın çıkması için tetiğe basın.
Tetiğe basarken açma düğmesine basın FIG.9.
Motoru yeniden çalıştıracaksanız herzaman tetiğe basmanız gerekmektedir.
Deterjan tankını uygun seviyeye kadar doldurun FIG. 10.
Ürünümüz ayarlanabilir başlıklıdır. Jet fan ayarı yapılabilir. FIG. 11.
Turbo başlığın doğru kullanımı:
Yüksek güç ihtiyacında turbo başlığı takmak için. Basınçlı yıkayıcısı kapatınız. Ayarlanabilir
başlığı söküp yerine turbo başlığını takınız. Basınçlı yıkayıcıyı yeniden açınız.
TAVSİYE EDİLEN TEMİZLEME PROSEDÜRÜ
Kiri temizlemek için kuru zemine deterjanla birlikte ürünü çalıştırın. Dikey yüzeylerde
aşağıdan yukarıya doğru çalıştırın. Deterjanı 1-2 dakika bekletin fakat kurumasına izin
vermeyin. İstenmeyen bölgelere su akmasına izin vermeyin.
SAKLAMA (FIG.12 –FIG. 15)
Makinayı kapatınız. . Çeşmeyi kapatınız.
Kullandıktan sonra deterjan arta kalanlarını boşaltınız.
İçeride kalan suyun tamamen boşalması için tetiği çekiniz. İçeride su bırakmayınız.
Güvenlik kilidini açınız.
Fişi prizden çıkartınız.
Kışın depolamak için anti-toksik antifrizle birlikte çalıştırınız.
Herhangi bir bakım ya da değişiklik yapmadan önce aletin fişini çekliniz. Güvenli ve verimli
çalışma için elektrikli aletin ve hava aralıkların temiz kalmasını sağlayın. Aletin bakım ve
temizliği yetkili bir personel tarafından gerçekleştirilmelidir. Aksi durumda, ciddi hasar ve
yaralanmalara sebebiyet verilebilinir. Bakım gerçekleştirilirken, özdeş yedek parçalar
kullanılmasına dikkat ediniz. Kullanım kılavuzu içindeki talimatların özenle takip edilmesini
sağlayınız. Titiz üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım RODEX
elektrikli el aletleri için yetkili bir serviste yaptırılmalıdır.
Uyarı: Tetik çekiliyken başlığı ayarlamayın.
