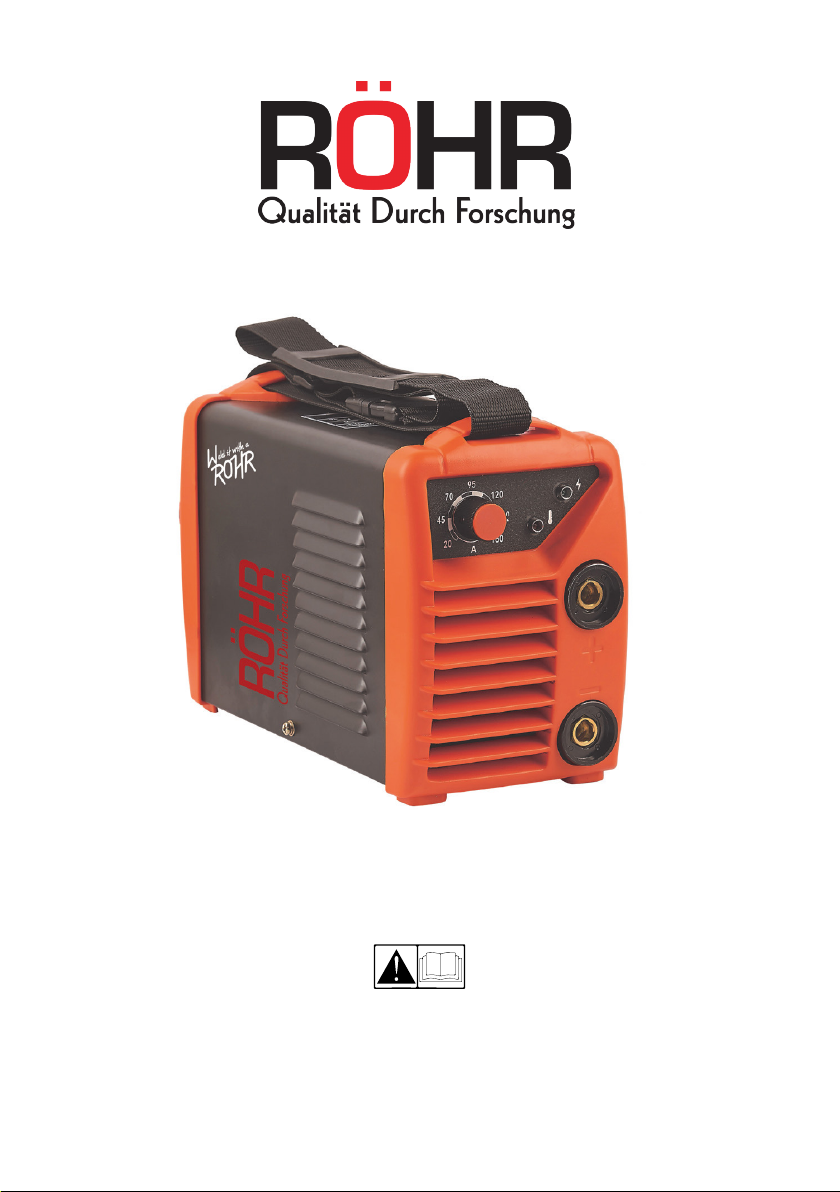

Rohr MINI-140PI User manual

INVERTER IGBT MMA WELDING MACHINE
MINI-140PI • MINI-180PI • MINI-220PI • SMINI-120NI • SMINI-140NI
OPERATION MANUAL
Read this manual carefully before use and keep it for future reference. Failure to do so
may result in injury, property damage and may void the warranty.
Products covered by this manual may vary in appearance, assembly, inclusions,
specications, description or packaging.
V 3.1
English Français Deutsch Italiano Español

© ROHR
2© ROHR
English
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
02 - Contents
03 - ‘MINI’ Quick Start Guide - Setup
04 - ‘SMINI’ Quick Start Guide - Welding
05 - Working Environment
06 - Health and Safety
07 - Troubleshooting
08 - Specications
09 - CE Declaration of Conformity
10 - Français
19 - Deutsch
28 - Italiano
37 - Español
Contents Languages

© ROHR 3 © ROHR
English
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI

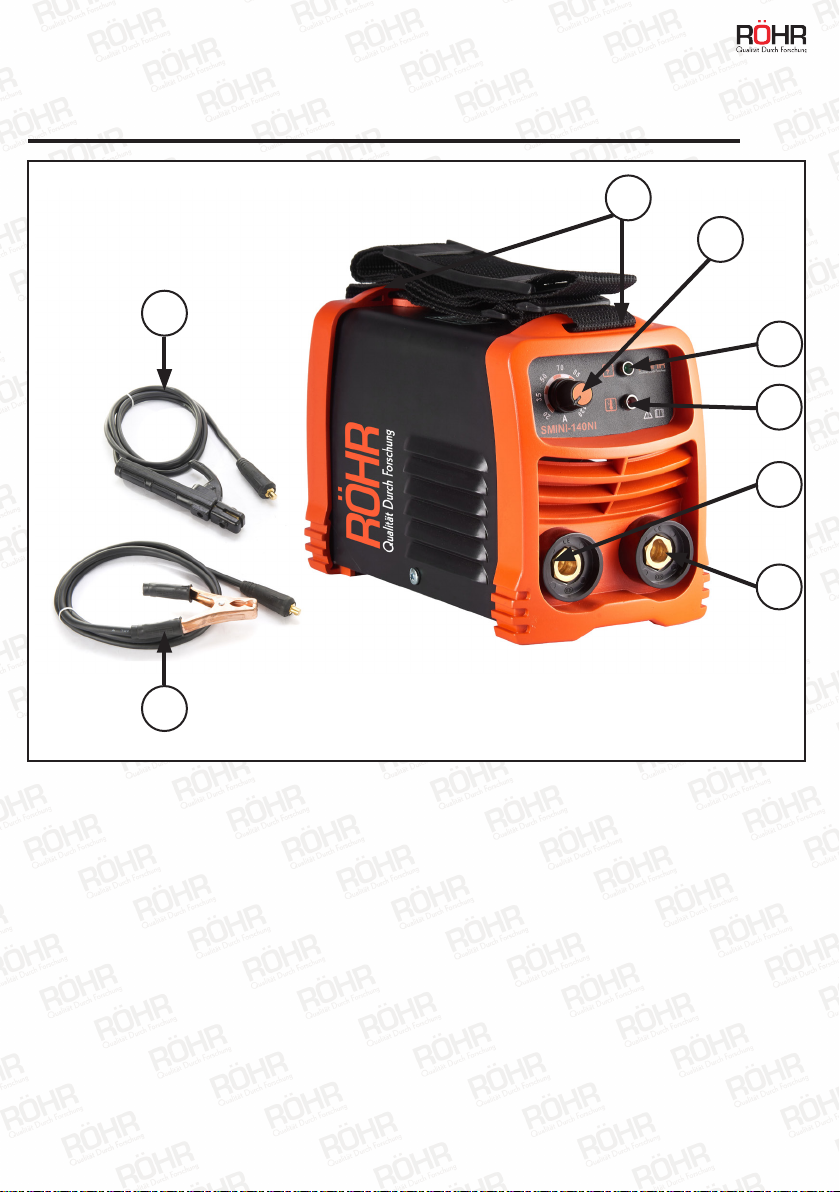

‘MINI’ Quick Start Guide - Setup
The quick start guide can be used to aid the setup of your welder but it’s important to fully read
and understand this manual fully prior to setting up the welding machine.
1. Strap attachment points
2. Current adjustment dial
3. Power indicator light
4. Abnormal indicator light
5. Positive output terminal
6. Negative output terminal
7. Earth clamp
8. MMA (stick) weld clamp
1
2
3
4
5
6
7
8

© ROHR
4© ROHR
English
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
‘SMINI’ Quick Start Guide - Setup
The quick start guide can be used to aid the setup of your welder but it’s important to fully read
and understand this manual fully prior to setting up the welding machine.
1. Strap attachment points
2. Current adjustment dial
3. Power indicator light
4. Abnormal indicator light
5. Positive output terminal
6. Negative output terminal
7. Earth clamp
8. MMA (stick) weld clamp
1
2
3
4
5
6
7
8

© ROHR 5 © ROHR
English
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Manual Metal Arc welding uses an electrode stick to create a contact between
the material to be welded. This is held in place with the stick clamp.
Ensure that power is disconnected before connecting the welding cable (-) and ground cable
(+) to the machine. Ensure they are rmly connected before
1. You can connect the torch and earth clamp to either Positive or Negative Terminals. This is
considered straight or reversed polarity.
Note: Reversed polarity may be better suited for different metal types. Electrodepositive (reversed
polarity) results in deeper penetration. Electrode-negative (straight polarity) results in faster melt-off
of the elect rode and, therefore, faster deposition rate. When welding choose a polarity and if the weld
characteristics are unsuitable, change the polarity.
2. Attach the earth clamp to a conductive connected part of the weld surface.
3. Ground the unit by using the ground connecting screw at the back of the machine and connect
to a grounded metal point free from the weld surface.
4. Plug in the unit to the mains power supply (must be single phase) and switch on the unit.
5. Set the required amps based on the thickness of the metal to be welded.
6. You are now ready to start welding.
Note: An additional isolator switch is recommended when using the machine
1. The machine can perform in environments where conditions are dry with a maximum humidity
level of 90% and an ambient temperature between -10 to +40 degrees centigrade.
2. Avoid welding in direct sunshine or a wet/damp environment. If the machine comes into
contact with water, do not use the machine until it has been fully inspected by a qualified
professional.
3. Do not use the machine in an environment where the air is polluted with conductive dust.
Quick Start Guide - Welding
Working Environment

© ROHR
6© ROHR
English
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Health and Safety
Warning - Risk of injury. Pay
special attention
Caution - Be aware of potential risks /
hazards
Arc radiation can be harmful to your eyes and can burn your skin.
If you fail to fully understand this manual you should contact the suppliers or another
professional for assistance
• Safety cut out - the welding machine has a safety circuit to protect against excess power,
current or heat. This circuit will cause the welding machine to cut out automatically if activated.
The fans will continue to cool the unit.
• Machine air flow - the internal fan requires a free flow of air. Ensure the intake is not blocked or
covered.
• Do not overload - overloaded input current will impair the performance and may seriously
damage the machine.
• Grounding - the welding machine must be grounded by means of the grounding connector at
the rear of the machine, fitted to ground as per the required standard.
• Cleaning - before cleaning, the power must be turned off and disconnected from the mains. All
cleaning should be carried out by a qualified professional.
Electric shock - may lead to death.
• It is dangerous to touch the electrical components.
• Wear welding gloves, ear, eye, face protection and clothing / ensure others nearby are
protected.
• Use suitable protective equipment or curtain to protect any on-lookers and warn al onlookers
about the possible risk to their eyes.
• Make sure you are well insulated from the ground.
• Gas may be harmful to your health, do not inhale the gas, use an extractor.
• Welding sparks may cause fire, make sure the welding area is fire safe.
Remove dust using low pressure compressed air to avoid damage to fragile
components inside the machine.

© ROHR 7 © ROHR
English
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Troubleshooting
Fittings, welding materials and environmental factors may affect the quality of your welding. This guide
will help you to ensure your setup is just right to achieve the perfect weld.
Hard to strike / maintain an arc
• Ensure you are using a high quality tungsten electrode.
• Grind the end of the tungsten electrode to a taper. If the tungsten electrode is not ground, it
will be difficult to strike arc or the arc may be unstable.
When MMA welding, there is too much weld
• Ensure that the current used is not too high for the thickness of the welding rod.
There is no power to the unit / no response from the unit
• Ensure that the electric cable is in good condition and connected correctly. Faulty cables must
not be used, they should be replaced by a qualified professional.
The HF arc-striking sound can be heard but there is no welding output
• Check the torch and ground cables to ensure that they are connected correctly and they are not
damaged. Faulty cables must not be used, they should be replaced by a qualified professional.
• Check that the grounding cable is making good contact with the welding object.
• Check the end of the tungsten electrode to see if it needs to be ground down to a taper.
Electrodes that have become contaminated need to be ground down.

© ROHR
8© ROHR
English
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Specications
Model Parameters MINI-140PI MINI-180PI MINI-220PI SMINI-120NI SMINI-140NI
Power Voltage (V) 1 Phase AC
240V ± 15%
1 Phase AC
240V ± 15%
1 Phase AC
240V ± 15%
1 Phase AC
240V ± 15%
1 Phase AC
240V ± 15%
Frequency (HZ) 50/60 50/60 50/60 50/60 50/60
Rated Input Current (A) 16 22 32 21 25
No-Load Voltage (V) 56 56 56 60 60
Output Current (A) 20-140 20-180 20-220 20-120 20-140
Rated Input Voltage (V) 24.3 25.6 27.8 24.8 25.6
Duty Cycle (%) 60 60 60 45 45
No-Load Loss (W) 40 40 40 40 40
Efciency 85 85 85 80 80
Power Factor 0.73 0.73 0.93 0.73 0.73
Insulation Grade F F F F F
Housing Protection
Grade IP21 IP21 IP21 IP21 IP21
Weight (KG) 3.1 3.2 3.3 2.3 2.4
Dimensions (MM) 280x120x170 280x120x170 280x120x170 210x105x140 210x105x140

© ROHR 9 © ROHR
English
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
CE Declaration of Conformity
We hereby declare that the machine described below complies with the relevant basic safety and health
requirements of the EU Directives, both in its basic design and construction as well as in the version put
into circulation by us. This declaration shall cease to be valid if the machine is modied without our prior
approval.
The undersigned: Michael S McQuaide
as authorised by: Union Mart Ltd
Declares that
Description: Welding Machines
Identication code: (MINI-140PI) - (MINI-180PI) - (MINI-220PI)
Conforms to the following directives and standards:
• LVD 2014/35/EU Low Voltage Directive
• EMC 2014/30/EU Electromagnetic Compatibility Directive
--
And Complies with the provisions of the following standards:
EN60974-1:2012,EN 60974-10:2014, EN55011:2009+A1:2010, EN 61000-3-11:2000,
EN 61000-3-12:2011
--
Notied body: I S E T SRL
The technical documentation is kept by: Union Mart Ltd
Date: 16/10/2017
Signed:
Michael S McQuaide
Chief Executive Ofcer
Name and address of the manufacturer:
Union Mart Ltd, Company No. 8384155. Registered address: Unit 4,
Mauretania Road, Nursling Industrial Estate, Southampton, SO16 0YS, United Kingdom.

© ROHR
10 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Ce manuel fournit des informations importantes sur la sécurité et des instructions sur la conguration de
votre machine à souder. Toute situation de soudage peut entraîner des blessures. An de minimiser ce
risque, il est important de lire attentivement ce manuel.
Conservez-le dans un endroit sûr, relisez-le fréquemment et assurez-vous que tous les utilisateurs l’ont
lu an de vous assurer de la sécurité des opérations.
FRANÇAIS
MACHINE À SOUDER ET ONDULEUR MMA IGBT
MINI-140PI • MINI-180PI • MINI-220PI • SMINI-120NI • SMINI-140NI

© ROHR 11 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Sommaire
11. Sommaire
12. Guide de démarrage rapide - Installation ‘MINI’
13. Guide de démarrage rapide - Installation ‘SMINI’
14. Guide de démarrage rapide - Soudage
14. Environnement de travail
15. Sécurité
16. Dépannage
17. Spécications
18. Déclaration de conformité CE

© ROHR
12 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Guide de démarrage rapide - ‘MINI’ Installation
Le guide de démarrage rapide vous aide à congurer votre machine à souder. Il est cependant
important de lire et de comprendre parfaitement ce manuel avant de congurer votre machine.
1. Points d’attache de la sangle
2. Molette de réglage du courant
3. Voyant d’alimentation
4. Indicateur d’irrégularité
5. Borne de sortie positive
6. Borne de sortie négative
7. Pince de masse
8. MMA (bâton) pince à souder
1
2
3
4
5
6
7
8

© ROHR 13 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Guide de démarrage rapide - ‘SMINI’ Installation
Le guide de démarrage rapide vous aide à congurer votre machine à souder. Il est cependant
important de lire et de comprendre parfaitement ce manuel avant de congurer votre machine.
1. Points d’attache de la sangle
2. Molette de réglage du courant
3. Voyant d’alimentation
4. Indicateur d’irrégularité
5. Borne de sortie positive
6. Borne de sortie négative
7. Pince de masse
8. MMA (bâton) pince à souder
1
2
3
4
5
6
7
8

© ROHR
14 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
La soudure à l’arc utilise un bâton d’électrode pour créer un contact entre les matériaux à souder.
Ceci est maintenu en place avec la pince.
Assurez-vous que l’alimentation soit bien débranchée avant de connecter le câble de soudage
(-) et le câble de masse (+) à la machine. Assurez-vous qu’ils soient bien connectés avant de
vous connecter à votre source d’alimentation.
1. Vous pouvez connecter la pince de la torche et la terre à des bornes positives ou négatives. Ceci
est considéré comme une polarité directe ou inversée.
Remarque: une polarité inversée est mieux adaptée selon les types de métaux. L’électrode positive
(polarité inversée) entraîne une pénétration plus profonde. L’électrode négative (polarité directe) accélère
la fonte de l’électrode et, par conséquent, accélère la vitesse de dépôt. Lorsque vous souder, choisissez
une polarité et si les caractéristiques de la soudure ne vous conviennent pas, changez-la.
2. Fixez la pince de masse à une partie connectée conductrice de la surface de soudure.
3. Mettez l’unité à la terre en utilisant la vis de mise à la terre située à l’arrière de la machine et
connectez-la à un point métallique mis à la terre, libre de la surface de soudure.
4. Branchez l’appareil au secteur (il doit être monophasé) et allumez-le.
5. Réglez les ampères requis en fonction de l’épaisseur du métal à souder.
6. Vous êtes maintenant prêt à commencer à souder.
Remarque: un commutateur d’isolement supplémentaire est recommandé lors de l’utilisation de la
machine.
1. La machine peut fonctionner dans des environnements secs, avec un taux d’humidité maximal
de 90% et une température ambiante comprise entre -10 et +40°C.
2. Évitez de souder au soleil ou dans un environnement humide. Si la machine entre en
contact avec de l’eau, ne l’utilisez pas tant qu’elle n’a pas été entièrement inspectée par un
professionnel qualifié.
3. N’utilisez pas la machine dans un environnement où l’air est pollué par de la poussière
conductrice.
Guide de démarrage rapide - Soudure
Environnement de travail

© ROHR 15 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Sécurité
Avertissement - Risque de
blessure. Faites très attention.
Attention - Risques / dangers potentiels
Le rayonnement de l’arc peut être dangereux pour les yeux et peut brûler la peau.
Si vous ne comprenez pas parfaitement ce manuel, merci de contacter les fournisseurs ou un
autre professionnel pour obtenir de l’aide.
• Coupure de sécurité - la machine à souder dispose d’un circuit de sécurité contre les excès
de puissance, de courant ou de chaleur. Ce circuit provoquera la coupure automatique de la
machine si elle est activée. Les ventilateurs continueront à refroidir l’appareil.
• Débit d’air de la machine - le ventilateur interne nécessite une circulation d’air libre. Assurez-
vous que ce ne soit pas bloquée ou couvert.
• Ne surchargez pas votre machine - un courant d’entrée surchargé pourrait altérer les
performances et risquerait d’endommager sérieusement la machine.
• Mise à la terre - la machine à souder doit être mise à la terre à l’aide du connecteur de mise à
la terre situé à l’arrière de la machine, conformément aux normes requises.
• Nettoyage - avant le nettoyage, mettez l’appareil hors tension et débranchez-le du secteur. Tout
nettoyage doit être effectué par un professionnel qualifié.
Choc électrique - peut entraîner la mort.
• Il est dangereux de toucher les composants électriques.
• Portez des gants de soudage, des protections auditives, oculaires, faciales et des vêtements de
protection. Assurez-vous que les personnes à proximité soient protégées.
• Utilisez un équipement de protection approprié ou un rideau pour protéger les spectateurs et
avertir tous les spectateurs des risques possibles pour leurs yeux.
• Assurez-vous d’être bien isolé du sol.
• Les gaz peuvent être nocifs pour la santé. Ne respirez pas les gaz, utilisez un extracteur.
• Les étincelles de soudure peuvent provoquer un incendie, assurez-vous que la zone de
soudure soit protégée contre le feu.
Éliminez la poussière à l’aide d’air comprimé à basse pression an d’éviter d’endommager
les composants fragiles à l’intérieur de la machine.

© ROHR
16 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Dépannage
Les raccords, les matériaux de soudage et les facteurs environnementaux peuvent affecter la qualité
de votre soudage. Ce guide vous aidera à vous assurer l’adéquation de votre installation de manière à
réaliser la soudure parfaite.
Difcile de frapper / maintenir un arc
Assurez-vous que vous utilisez une électrode de tungstène de haute qualité.
• Broyez l’extrémité de l’électrode en tungstène en une conicité. Si l’électrode de tungstène n’est
pas mise à la masse, il sera difficile de créer un arc ou cet arc pourrait être instable
Trop de soudure en mode MMA
• Assurez-vous que le courant utilisé ne soit pas trop élevé (selon l’épaisseur de la baguette de
soudage).
L’unité n’est pas alimentée / aucune réponse de l’unité
• Assurez-vous que le câble électrique soit en bon état et correctement connecté. Les câbles
défectueux ne doivent pas être utilisés, ils doivent être remplacés par un professionnel qualifié.
On peut entendre le bruit des arcs à haute fréquence mais il n’y a pas de sortie de soudage
• Vérifiez que les câbles de la torche et de la terre soient correctement connectés et qu’ils ne
sont pas endommagés. Les câbles défectueux ne doivent pas être utilisés.
• Vérifiez que le câble de mise à la terre soit bien en contact avec l’objet à souder.
• Vérifiez l’extrémité de l’électrode en tungstène pour voir si elle doit être rectifiée au minimum.
Les électrodes contaminées doivent être broyées.
Unité produisant des soudures désordonnées
• Assurez-vous que la vitesse d’alimentation ne soit pas trop rapide et que le fil en saillie ne soit
pas trop long.
• Assurez-vous que la sortie de l’amplificateur ne soit pas trop élevée.

© ROHR 17 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Spécications
Tension d'alimentation (v) MINI-140PI MINI-180PI MINI-220PI SMINI-120NI SMINI-140NI
Fréquence (HZ) 1 Phase AC
240V ± 15%
1 Phase AC
240V ± 15%
1 Phase AC
240V ± 15%
1 Phase AC
240V ± 15%
1 Phase AC
240V ± 15%
Courant d'entrée nominal
(A) 50/60 50/60 50/60 50/60 50/60
Courant de sortie MIG (A) 16 22 32 21 25
Tension de sortie (v) 56 56 56 60 60
Cycle de service (%) 20-140 20-180 20-220 20-120 20-140
Facteur de puissance 24.3 25.6 27.8 24.8 25.6
Efcacité (%) 60 60 60 45 45
Vitesse du l (m / min) 40 40 40 40 40
Poster Puff (S) 85 85 85 80 80
Diamètre de la roue
métallique (mm) 0.73 0.73 0.93 0.73 0.73
Diamètre de l (mm) F F F F F
Protection / degré
d'isolation IP21 IP21 IP21 IP21 IP21
Poids (Kg) 3.1 3.2 3.3 2.3 2.4
Dimensions (mm) 280x120x170 280x120x170 280x120x170 210x105x140 210x105x140

© ROHR © ROHR© ROHR
18 © ROHR
Français
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Déclaration de conformité CE
Nous déclarons par la présente que la machine décrite ci-dessous est conforme aux exigences de base
en matière de sécurité et de santé des directives de l’Union européenne, tant dans sa conception et sa
construction de base que dans la version que nous avons mise en circulation. Cette déclaration ne sera
pas valable si la machine est modiée sans notre accord préalable.
Le soussigné : Michael S McQuaide
Autorisé par : Union Mart Ltd
Déclare que
Description : Machines à souder
Code d’identication : (MINI-140PI) - (MINI-180PI) - (MINI-220PI)
Est conforme aux directives et normes suivantes :
• Directive LVD 2014/35 / UE sur les basses tensions
• Directive sur la compatibilité électromagnétique EMC 2014/30 / UE
--
Et est conforme aux dispositions des normes suivantes :
EN 60974-1: 2012, EN 60974-10: 2014, EN55011: 2009 + A1: 2010, EN 61000-3-11: 2000,
EN 61000-3-12: 2011
Organisme notié : I S E T SRL
La documentation technique est conservée par : Union Mart Ltd
Date : 16/10/2017
Signature :
Michael S McQuaide
Directeur général
Nom et adresse du fabricant :
Union Mart Ltd, numéro de société 8384155. Adresse enregistrée : Unité 4, Mauretania Road, Nursling
Industrial Estate, Southampton, SO16 0YS, Royaume-Uni.

© ROHR 19 © ROHR
Deutsch
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
© ROHR © ROHR
Dieses Handbuch enthält wichtige Sicherheitsinformationen und Anweisungen zur Einrichtung Ihres
Schweißers. Jede Schweißsituation kann zu Verletzungen führen. Um dieses Risiko zu minimieren, ist es
wichtig, dieses Handbuch sorgfältig zu lesen.
Bewahren Sie dieses Handbuch an einem sicheren Ort auf, lesen Sie es regelmäßig und stellen Sie
sicher, dass alle Benutzer es gelesen haben, um einen sicheren Betrieb zu gewährleisten.
DEUTSCH
INVERTER IGBT MMA SCHWEISSER MINI
MINI-140PI • MINI-180PI • MINI-220PI • SMINI-120NI • SMINI-140NI

© ROHR
20 © ROHR
Deutsch
MINI-140PI / MINI-180PI / MINI-220PI / SMINI-120NI / SMINI-140NI
Inhalt
20Inhalt
21Schnellstartanleitung - Einrichtung ‘MINI’
22Schnellstartanleitung - Einrichtung ‘SMINI’
23Schnellstartanleitung - Schweißen
23Arbeitsumgebung
24Gesundheit und Sicherheit
25Problembehandlung
26Technische Daten
27CE-Konformitätserklärung
