Rosenbauer R500 Operating instructions

Seite / Page - 1 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001
REPARATURANLEITUNG
REPAIR MANUAL
Getriebe für Pumpe R500/R600
mit Ölkühler
Gear Box for Pump R500/R600
with Oilcooler
Reparaturanleitung
Repair Manual
Art. Nr.: 065431-001

© 2001
Seite / Page - 2 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
Table of Contents
Table of Contents...................................................................... 2
Introduction .............................................................................. 3
Manufacturer and After-Sales-Service Address ....................... 4
List of Conventional Signs........................................................ 5
Sectional Drawing .................................................................... 6
General Information ................................................................. 7
Special Tools ............................................................................ 8
Lubricants................................................................................. 9
Disassembly Gear Box ........................................................... 10
Assembly Gear Box................................................................. 17
Inhaltsverzeichnis
Table of Contents
Inhaltsverzeichnis
Inhaltsverzeichnis ...................................................................... 2
Einleitung .................................................................................. 3
Hersteller und Kundendienstadresse ......................................... 4
Zeichenerklärung ....................................................................... 5
Schnittdarstellung ...................................................................... 6
Allgemeines ............................................................................... 7
Spezialwerkzeuge ...................................................................... 8
Montagestoffe............................................................................ 9
Demontage Getriebe ................................................................ 10
Montage Getriebe .................................................................... 17

Seite / Page - 3 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001
Einleitung
Wir empfehlen dringend, zur Erhaltung der Betriebssicherheit
Ihres Gerätes, die in Ihren Betriebsanleitungen angeführten Pfle-
ge- und Wartungsarbeiten rechtzeitig durchzuführen bzw. durch-
führen zu lassen.
HierzustehenIhnenausgewählteautorisierteRosenbauerService-
stellen zur Verfügung.
WICHTIG !
Lesen Sie Ihre Reparaturanleitungen vor der Durchführung vor
Wartungs- oder Reparaturarbeiten genau durch und beachten Sie
sämtliche Vorschriften und Hinweise.
Das Gerät darf nur von Personen bedient werden, die mit den
Anleitungen, dem Gerät und den geltenden Vorschriften über
Arbeit, Sicherheit und Unfallverhütung vertraut sind.
FürPersonen-oderSachschäden,welchedurchungeschultePerso-
nen, durch Nichtbeachtung der Vorschriften über Arbeit, Sicher-
heit und Unfallverhütung auch nur mitverursacht wurden, lehnt
Rosenbauer jede Haftung ab.
Einleitung
Introduction
Introduction
To ensure continuous operational reliability, we strongly recom-
mendthatservice worklistedin youroperationmanual becarried
out in time.
Forthispurpose,Rosenbauerservicestationsareatyourdisposal.
ATTENTION !
Pleasereadyour repairmanualsaswellcarefullybeforeperform-
ing service or repair works.
Obey all instructions and hints.
Onlypersonnelwhoisfamiliarwiththemanuals,theunit,andwith
local safety regulations, according working, safety and accident
prevention, may operate this unit.
Rosenbauerisnotliableforanypersonalinjuryordamagecaused
bypersonnelwhoisnotfamiliarwithoperationasdescribedinthe
manuals, failure to comply with the operation manual, and/or
failuretocomplywithregulations,accordingworking,safety,and
accident prevention.

© 2001
Seite / Page - 4 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
Einleitung
Introduction
For more information, kindly contact the Rosenbauer After Sales
Service Department or your nearest Rosenbauer representative.
Manufacturer and After-Sales-Service Address
Rosenbauer International Aktiengesellschaft
P.O.Box 176
A-4021 Linz
AUSTRIA
Telephone No.: 0043 / 732 - 6794 - 0
Telefax No.: 0043 / 732 - 6794 - 312
Telex No.: 221271 rosb a
email: [email protected]
www: www.rosenbauer.co.at
It is important to mention the gear ratio when ordering spare
parts.
FürweitereInformationenstehtIhnenderKundendienstderFirma
Rosenbauer gerne zur Verfügung.
Hersteller und Kundendienstadresse
Rosenbauer International Aktiengesellschaft
Paschinger Straße 90
A-4060 Leonding
ÖSTERREICH
Telefon Nr.: 0043 / 732 - 6794 - 0
Telefax Nr.: 0043 / 732 - 6794 - 312
Telex Nr.: 221271 rosb a
email: [email protected]
www: www.rosenbauer.co.at
Für die Bestellung von Ersatzteilen ist es wichtig immer die
Übersetzung des Getriebes anzugeben.

Seite / Page - 5 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001 Zeichenerklärung
Signs and Symbols
Zeichenerklärung
ACHTUNG !
Dieses Warnzeichen steht bei Hinweisen auf Gefahren für mögli-
che Personenschäden.
WICHTIG !
Diese Warnhinweise stehen bei Hinweisen auf sonstige Gefahren.
Warnzeichen / Warning Signs
- Dieses Warnzeichen steht bei Hinweisen auf Gefahren für
mögliche Personenschäden.
- Thiswarningsignindicatespossibledanger tolifeandhealthof
persons.
- Dieses Warnzeichen steht bei drohender Gefahr durch
Elektrizität.
- This warning sign indicates electrical danger.
- Dieses Warnzeichen steht bei drohender Feuergefahr.
- This warning sign indicates danger of fire.
- DiesesWarnzeichenstehtbeidrohenderGefahrvonVerätzung.
- This warning sign indicates danger of cauterization.
List of Conventional Signs
CAUTION !
This warning indicates possible danger to life and health of persons.
ATTENTION !
This warning indicates other dangers.

© 2001
Seite / Page - 6 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600

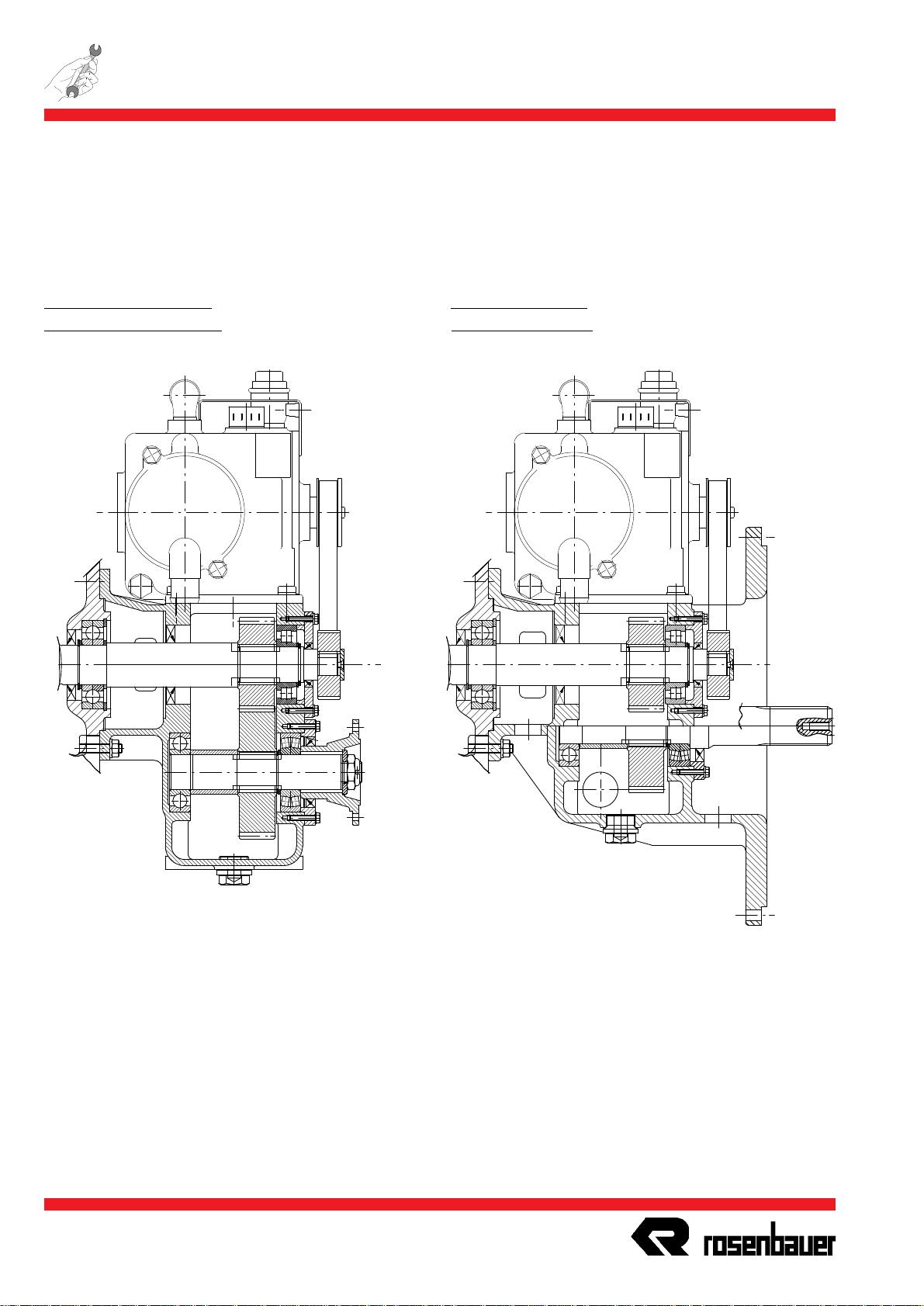

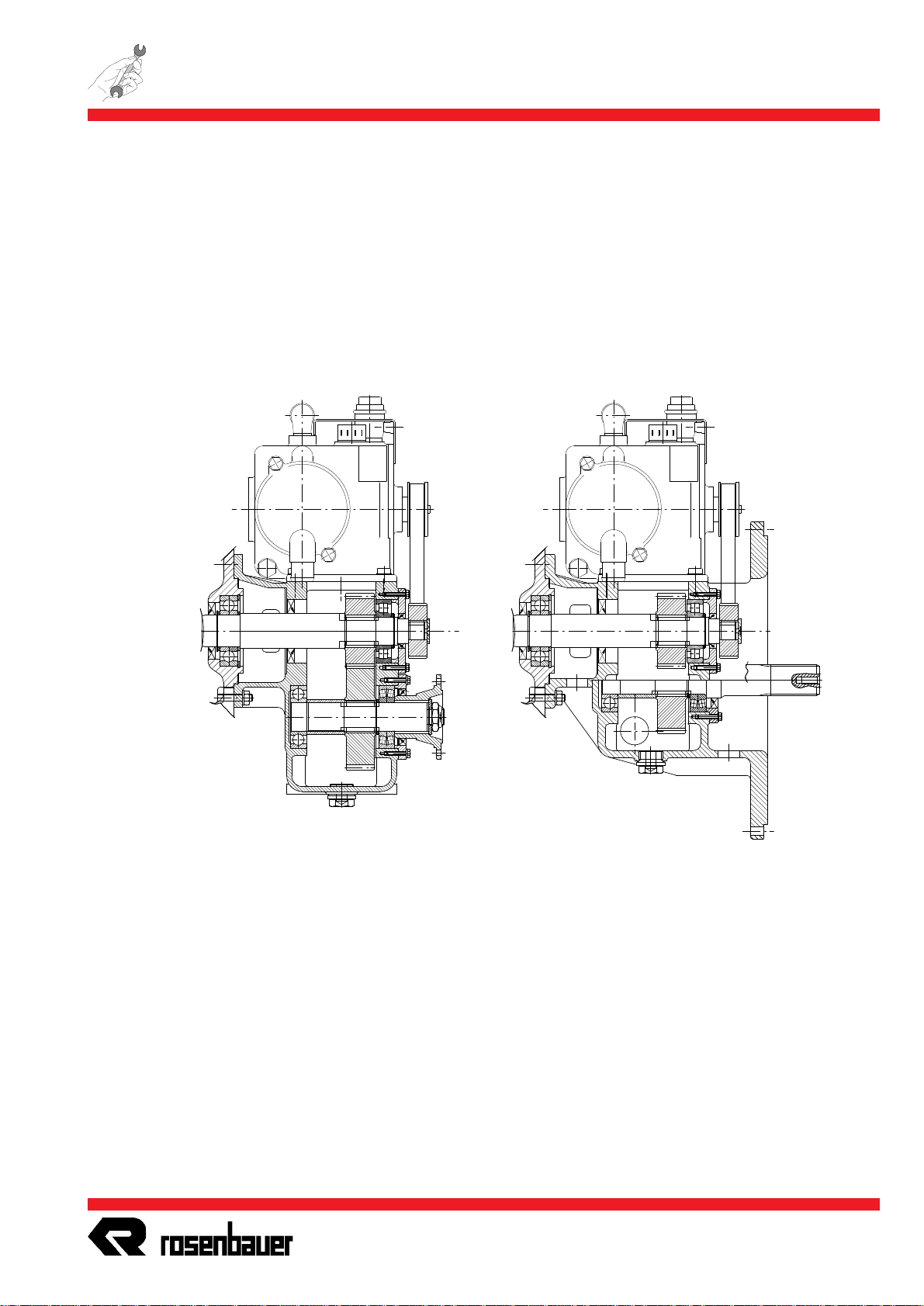

Schnittdarstellung
Sectional Drawing
Schnittdarstellung
Sectional Drawing
Getriebe 311 Standard
Gear Box 311 Standard Getriebe 311 SAE Gear Box 311 SAE

Seite / Page - 7 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001 Allgemeines
General Information
Allgemeines
Vor dem Ausbau ist:
- die Ursache des Defektes festzustellen.
Zum Aus- und Einbau sind:
- die von Rosenbauer spezialgefertigten Abziehvorrichtungen
und Spezialwerkzeuge zu verwenden.
Vor dem Einbau sind:
- Sämtliche Teile auf Beschädigungen zu prüfen.
- Beschädigte Teile sind durch Neue zu ersetzen.
- Alle Teile sind zu reinigen, alte Dichtungen und Dichtungs-
massen von den Dichtflächen zu entfernen.
- Es ist besonders darauf zu achten, daß alle Bauteile vor dem
Einbau von Späne oder sonstige Fremdkörper gereinigt sind.
- Es dürfen nur neue O-Ringe, Wellendichtringe,
Gleitringdichtungen und Lager verwendet werden.
- O-Ringe sind vor der Montage mit dem Fett, Art.-Nr. 084611
einzufetten.
General Information
Before disassembly:
- Determine the cause of the failure.
For disassembly and assembly is:
- TousepullersandspecialtoolsspeciallydesignedbyRosenbauer.
Before assembly:
- Check all parts for damages.
- Replace damaged parts with new ones.
- Clear all parts and remove any remaining sealings or sealing
material from the sealing surfaces.
- Be careful not to leave any chips or other foreign matter in any
part.
- Apply only new O-rings, shaft seals, axial face seals and
bearings.
- Before assemble the O-rings, apply grease - Art.-No.: 084611.

© 2001
Seite / Page - 8 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
Spezialwerkzeuge
Special Tools
Spezialwerkzeuge
Special Tools
Pos.: 3 Garn. Abziehwerkzeug Art.Nr.: 054437-001
Item: 3 Extractor Device Art.No.: 054437-001
Pos.: 7 Zwei-Backenabzieher mit Spindellänge 160mm Art.Nr.: 049493
Item: 7 Extractor Device Art.No.: 049493
Pos.: 9 Lagersetzer Art.Nr.: 026642-001
Item: 9 Bearing Composing Tool Art.No.: 026642-001
Pos.: 11 Steckschlüsseleinsatz Art.Nr.: 054417
Item: 11 Socket Art.No.: 054417
Pos.: 12 Griff mit Gleitstück Art.Nr.: 054418
Item: 12 Socket Wrench Art.No.: 054418
Pos.: 14 Art.Nr.:
Item: 14 Art.No.:
Pos.: 35 Außemseegerringzange Art.Nr.: 054424
Item: 35 Ring Fix Plier (external circlips) Art.No.: 054424
Pos.: 36 Innenseegerringzange Art.Nr.: 049496
Item: 36 Ring Fix Plier (internal circlips) Art.No.: 049496
Pos.: 38 Spezial-Kugellagerabzieher Art.Nr.: 054426
Item: 38 Bearing Puller Art.No.: 0544265
Pos.: 42 Abziehvorrichtung Art.Nr.: 026639-001
Item: 42 Extractor Device Art.No.: 026639-001
35, 36
3
38
11
12 42
79

Seite / Page - 9 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001 Montagestoffe
Lubricants
Montagestoffe
Lubricants
Für die Reparatur und Montage der Pumpe sind
folgende Montagestoffe notwendig, auf welche in
dieser Anleitung verwiesen wird.
For disassembly and assembly of the pump the fol-
lowing lubricants are used and mentioned in this
manual.
Loctite 518 Art.Nr.: 011137
Loctite 518
Loctite 542 Art.Nr.: 004660
Loctite 542
Loctite 638 Art.Nr.: 020939
Loctite 638
Spezialfett Molykote Art.Nr.: 084611
Grease special Molycote
Fett Art.Nr.: 055667
Grease

© 2001
Seite / Page - 10 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600

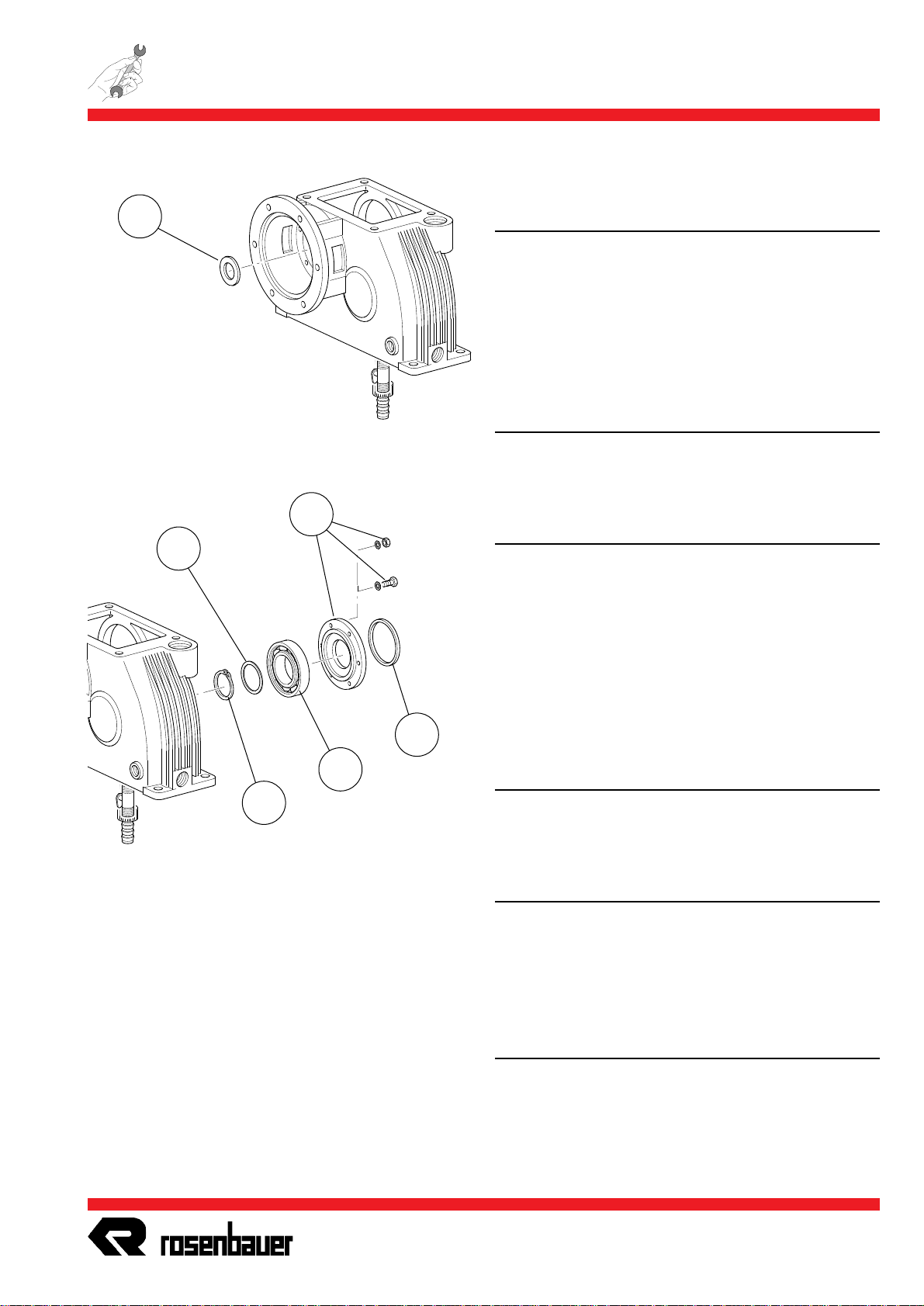

Demontage Getriebe
Disassembly Gear Box
Demontage Getriebe
Disassembly Gear Box
11
11
1
Öl ablassen und entsorgen.
◊Verschlußschrauben entfernen.
◊Dichtungen entfernen.
Drain off and dispose of the oil.
◊ Remove the screw plugs.
◊ Remove the gaskets.
22
22
2
Ölstandanzeiger entfernen.
Remove the oil level indicator.
33
33
3
Blinddeckel demontieren.
◊Schrauben und Muttern lösen. (4 Schrauben,
4 Scheiben, 4 Muttern)
◊O-Ring entfernen.
Disassembly the blind cover.
◊ Loosenthescrewsandnuts.(4screws,4wash-
ers, 4 nuts)
◊ Remove the O-ring.
44
44
4
Kühlleitung I und II demontieren.
Disassembly the cooling pipe I and II.
55
55
5
Kühlerplatte demontieren.
◊Schrauben und Muttern lösen. (4 Schrauben,
4 Scheiben, 4 Muttern)
◊O-Ring entfernen.
Disassembly the cooler plate.
◊ Loosenthescrewsandnuts.(4screws,4wash-
ers, 4 nuts)
◊ Remove the O-ring.
1
2
1
1
4
5
3
1

Seite / Page - 11 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600

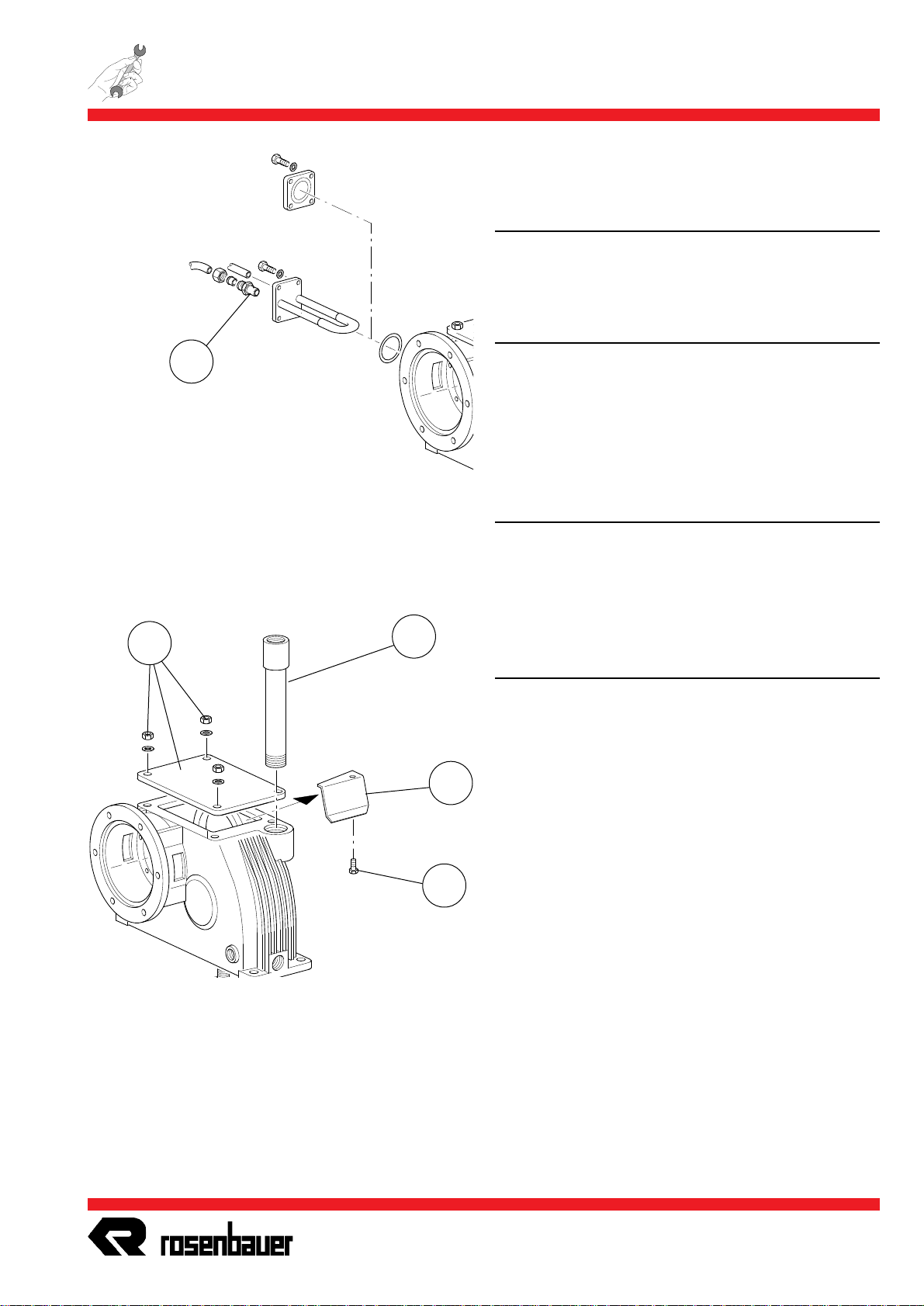

© 2001 Demontage Getriebe
Disassembly Gear Box
66
66
6
Reduzierverschraubung demontieren.
Disassembly the reducting screwing.
77
77
7
Einfüllrohr entfernen.
Remove the filling pipe.
88
88
8
Getriebedeckel abnehmen.
◊Muttern und Scheiben entfernen. (4 Muttern,
4 Scheiben)
Put off the gear box cover.
◊ Loosenthenutsandwashers.(4nuts,4washer)
99
99
9
Prallblech entfernen.
◊Schraube entfernen. (1 Stück)
Remove the baffle.
◊ Remove the screw. (1 piece)
6
7
8
9
9

© 2001
Seite / Page - 12 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
Demontage Getriebe
Disassembly Gear Box
1010
1010
10

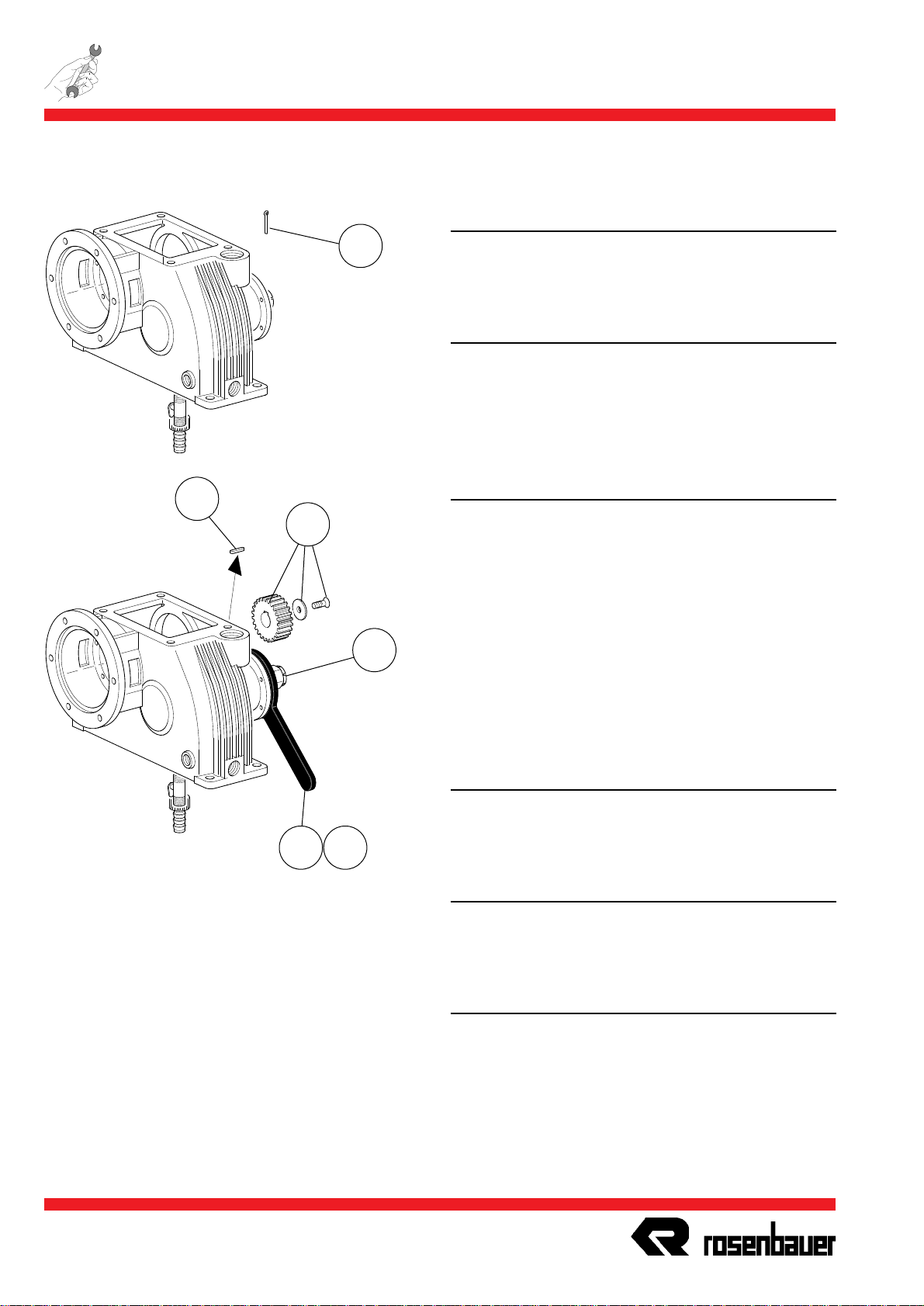

Splint entfernen.
Remove the split pin.
1111
1111
11
Spezialwerkzeug Nr. 14 montieren.
Assemble the special tool no.14.
1212
1212
12
Kronenmutter lockern.
◊Verwendung von Spezialwerkzeug Nr. 11, 12.
Loosen the nut.
◊ Use off special tool no. 11, 12.
1313
1313
13
Zahnriemenscheibe demontieren.
◊Schraube und Scheibe lösen. (1 Schraube,
1 Scheibe)
◊Zahnriemenscheibe abziehen.
◊Verwendung von Spezialwerkzeug Nr. 42.
Disassembly the tooth belt washer.
◊ Loosen the screw and washer. (1 screw,
1 washer)
◊ Take off the tooth belt washer.
◊ Use off special tool no. 42.
1414
1414
14
Spezialwerkzeug Nr. 14 montieren.
Assemble the special tool no.14.
1515
1515
15
Paßfedern entfernen. (2 Stück)
Remove the keys. (2 pieces)
10
1411
12
15 13

Seite / Page - 13 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001 Demontage Getriebe
Disassembly Gear Box
1616
1616
16

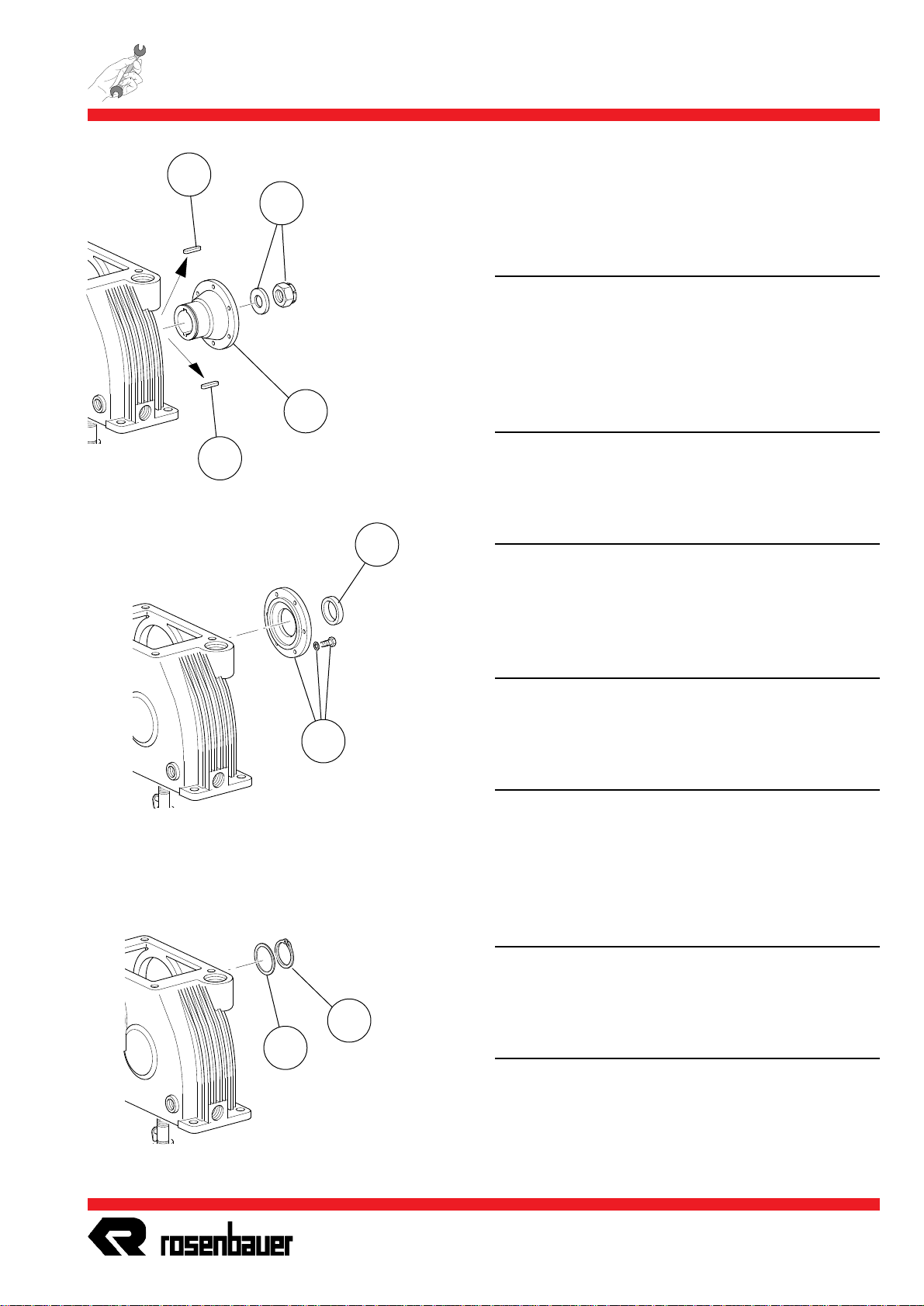

Kronenmutter abschrauben.
◊Scheibe abnehmen.
Screw off the nut.
◊ Take off the washer.
1717
1717
17
Antriebsflansch abziehen.
◊Verwendung von Spezialwerkzeug Nr. 7.
Take off the flange.
◊ Use off special tool no. 7.
1818
1818
18
Paßfedern entfernen. (2 Stück)
Remove the keys. (2 pieces)
1919
1919
19
Lagerflansch (104) demontieren. (6 Schrauben,
6 Scheiben)
Disassembly the bearing flange. (6 screws, 6 washers)
2020
2020
20
Wellendichtring abnehmen und entsorgen.
Put out and dispose of the shaft seal.
2121
2121
21
Sicherungsring abnehmen.
◊Verwendung von Spezialwerkzeug Nr. 38.
Put off the retaining ring.
◊ Use off special tool no. 38.
2222
2222
22
Stützscheibe abnehmen.
Put off the supporting disc.
18
17
18
16
20
21
19
22

© 2001
Seite / Page - 14 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
Demontage Getriebe
Disassembly Gear Box
2323
2323
23
Zylinderrollenlager demontieren.
◊LagerbereichamGetriebegehäuseaufca.120°C
anwärmen.
◊Verwendung von Spezialwerkzeug Nr. 3.
Disassembly the cylinder roller bearing.
◊ Warmuptheareaonthegearcasingtoapprox.
120
° C.
◊ Use off special tool no. 3.
2424
2424
24

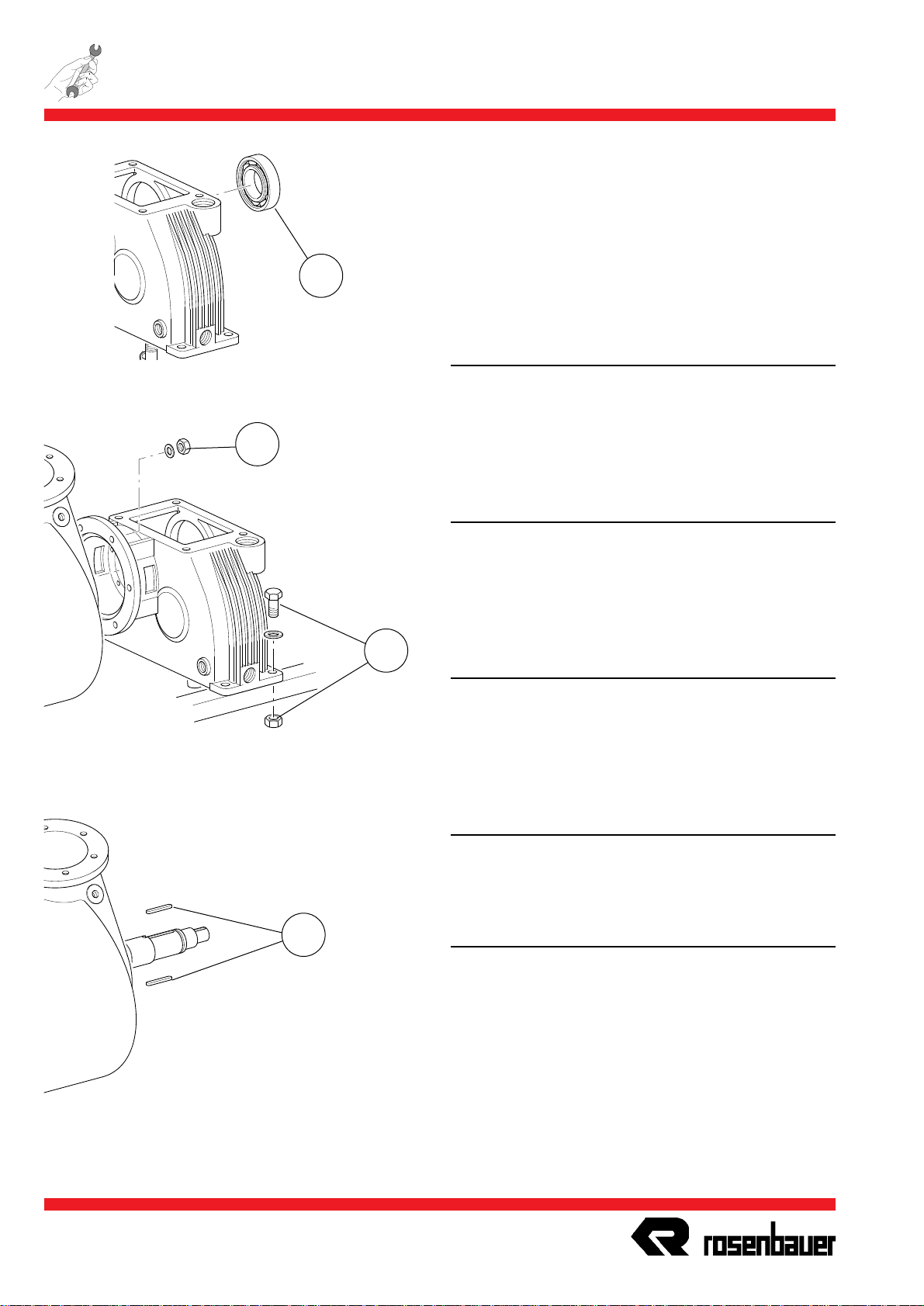

Getriebegehäuse vom Grundrahmen demontieren.
(4 Schrauben, 4 Scheiben, 4 Muttern)
Disassemble the gear casing from the base frame.
(4 screws, 4 washers, 4 nuts)
2525
2525
25
GetriebegehäusevomPumpengehäusedemontieren.
(6 Scheiben, 6 Muttern)
Disassemble the gear casing from the pump casing.
(6 washers, 6 nuts)
2626
2626
26
Getriebegehäuse und Zahnrad II abziehen.
◊Zahnrad II auf ca. 120°C anwärmen.
Take out the pump shaft out of the gear casing.
◊ Warm up the gear wheel II to approx.120 ° C.
2727
2727
27
Paßfedern entfernen. (2 Stück)
Remove the keys. (2 pieces)
23
25
24
27

Seite / Page - 15 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001 Demontage Getriebe
Disassembly Gear Box
2828
2828
28
Wellendichtring abnehmen und entsorgen.
Put out and dispose of the shaft seal.
2929
2929
29
Lagerflanschdemontieren.(6Schraubenbzw.6Muttern,
6 Scheiben)
◊Wenn vorhanden, Paßringe entfernen.
Disassemblethebearing flange.(6 screws resp.6 nuts,
6 washers)
◊ If exist, remove the gauge rings.
3030
3030
30
Wellendichtring entfernen und entsorgen.
Remove and dispose of the shaft seal.
3131
3131
31
Pendelrollenlager demontieren.
◊LagerbereichamGetriebegehäuseaufca.120°C
anwärmen.
◊Verwendung von Spezialwerkzeug Nr. 3.
Disassembly the pendulum roller bearing.
◊ Warmuptheareaonthegearcasingtoapprox.
120
° C.
◊ Use off special tool no. 3.
3232
3232
32
Stützscheibe abnehmen.
Put off the supporting disc.
3333
3333
33
Sicherungsring entfernen.
◊Verwendung von Spezialwerkzeug Nr. 35.
Remove the retaining ring.
◊ Use off special tool no.35.
28
32
30
31
33
29

© 2001
Seite / Page - 16 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
3434
3434
34

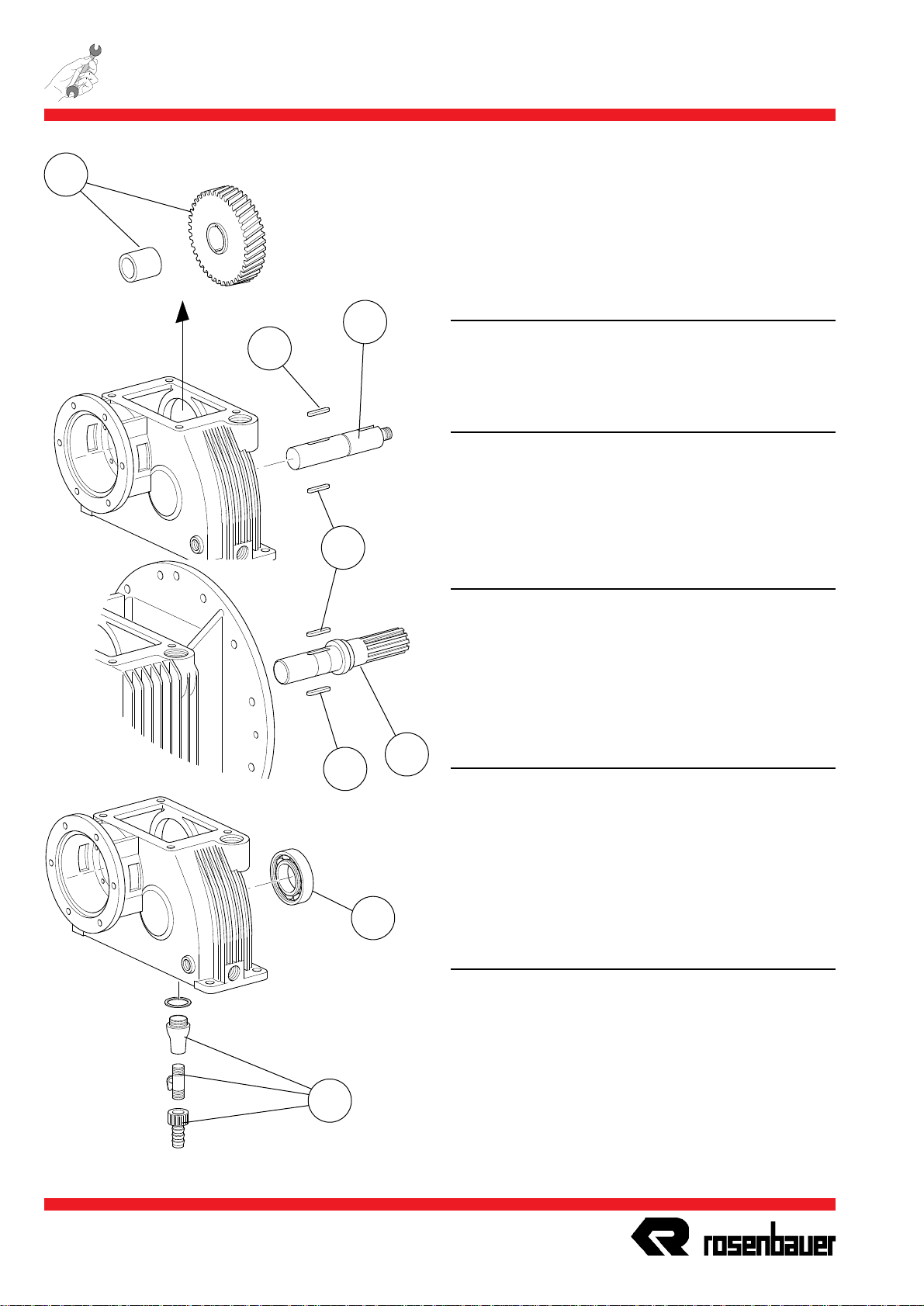

Antriebswelle demontieren.
◊Innenring vom Lager und Zahnrad I auf ca.
120°C anwärmen.
Disassembly the driving shaft.
◊ Warm up the inner ring of the bearing and the
tooth wheel I to approx. 120
° C.
3535
3535
35
Paßfedern entfernen. (2 Stück)
Remove the keys. (2 pieces)
3636
3636
36
Zahnrad I und Distanzbüchse aus dem Getriebe-
gehäuse entnehmen.
Putout thetooth wheelI andthe distancebush outof
the gear casing.
3737
3737
37
Rillenkugellager demontieren.
◊Lagersitz auf ca. 120°C anwärmen.
Disassembly the grooved ball bearing.
◊ Warm up the area of the bearing to approx.
120
° C.
3838
3838
38
Schlauchschaft, Kugelhahn und Reduziernippel de-
montieren.
◊Dichtung entfernen.
Disassembly the hose adapter, ball valve and the
adapter.
◊ Remove the gasket.
Demontage Getriebe
Disassembly Gear Box
35 34
38
28
37
36
34
36

Seite / Page - 17 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001 Montage Getriebe
Assembly Gear Box
Montage Getriebe
Assembly Gear Box
11
11
1
Schlauchschaft, Kugelhahn und Reduziernippel
montieren.
◊Gewinde mit Loctite 638 abdichten.
Assemblythehoseadapter,ballvalveandtheadapter.
◊ Apple Loctite 638 on the threads.
22
22
2
Verschlußschrauben einschrauben. (2 Stück)
◊Dichtungen mit Fett Art.Nr. 055667 einfetten.
Screw in the screw plugs. (2 pieces)
◊ Apply grease Art.No. 055667 on the gaskets.
33
33
3
Rillenkugellager einsetzen.
◊Lagersitz auf ca. 120°C anwärmen.
◊Verwendung von Spezialwerkzeug Nr. 9.
Put in the grooved ball bearing.
◊ Warm up the area of the bearing to approx.
120
° C.
◊ Use off special tool no. 9.
44
44
4
Antriebswelle zur Montage vorbereiten.
◊Paßfedernuten und Paßfedern entgraten.
◊Paßfedern einfetten und einsetzen.
Prepare the driving shaft.
◊ Deburr the grooves and the keys.
◊ Grease and put in the keys.
1
2
2
3
4
4

© 2001
Seite / Page - 18 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
Montage Getriebe
Assembly Gear Box
55
55
5
Verzahnung der Zahnräder prüfen.
◊Zahnräder nur paarweise erneuern !
Check the tooth wheels.
◊ Renew the tooth wheel only in pairs !
66
66
6
Sitz des Zahnrades auf der Antriebswelle prüfen.
◊Zahnrad auf ca. 120°C anwärmen.
◊Position markieren.
Check the firm seat on the driving shaft.
◊ Warm up the tooth wheel to approx. 120 ° C.
◊ Mark this position.
77
77
7

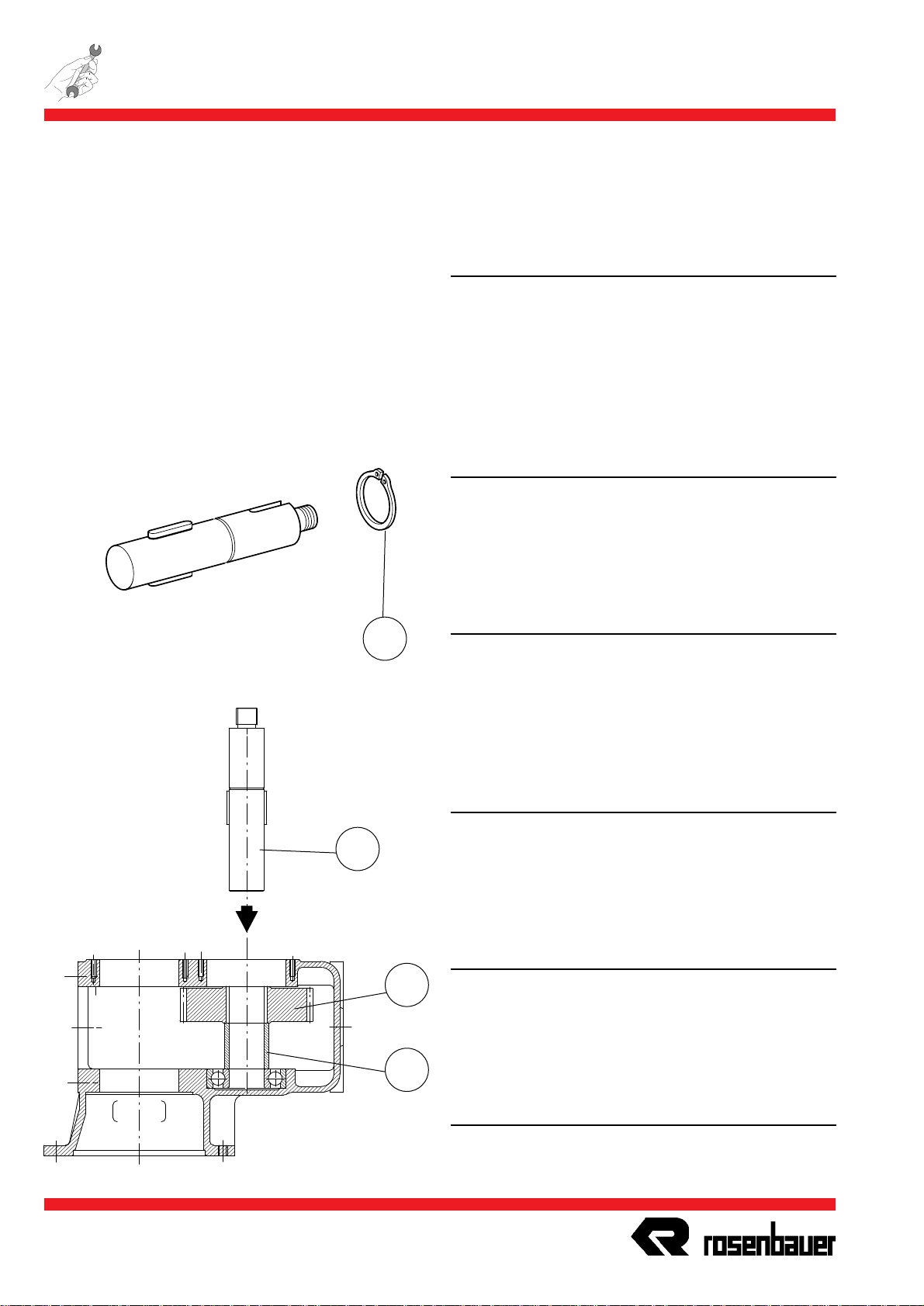

Sicherungsring montieren.
◊Verwendung von Spezialwerkzeug Nr. 35.
Assemble the retaining ring.
◊ Use off special tool no. 35.
88
88
8
Getriebsgehäuse auf Seite legen.
◊Distanzbuchse auf Rillenkugellager stellen.
Put the gear casing in mounting position.
◊ Put on the distance bush on the grooved ball
bearing.
99
99
9
Zahnrad I auf die Distanzbüchse legen.
◊Zahnrad I auf ca. 120°C anwärmen.
Put the tooth wheel I on the distance bush.
◊ Warm up the tooth wheel I to approx. 120 ° C.
1010
1010
10
Antriebswelle einsetzen.
◊Auf vorher markierte Position achten !
Put in the driving shaft.
◊ Pay attention to the marked position !
7
10
9
8

Seite / Page - 19 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
© 2001 Montage Getriebe
Assembly Gear Box
1111
1111
11
Stützscheibe einsetzen.
Put in the supporting disc.
1212
1212
12
Pendelrollenlager einsetzen.
◊InnenringdesLagesundLagersitzaufca.120°C
anwärmen.
◊Verwendung von Spezialwerkzeug Nr. 9 und
Plastikhammer.
Put in the pendulum roller bearing.
◊ Warmuptheinnerringand the bearingseatto
approx. 120
° C.
◊ Use off special tool no. 9 and plastic hammer.
1313
1313
13
Nach Abkühlung von Gehäuse und Lager, Kontrolle
Antriebswelle muß völlig am Anschlag aufliegen.
After cooling of gear casing and bearing: Check the
end-position of the driving shaft.
1414
1414
14
Spiel prüfen..
◊A = B (+0,10mm bis +0,15 mm)
Check the clearance.
◊ A = B (+0,10mm to +0,15mm)
1515
1515
15
Wenn erforderlich, Paßringe einsetzen (enthalten im
Reparaturset, Art.Nr. R098073)
◊Paßringe einfetten. (Fett Art.Nr. 055667)
If necessary, put in the gauge rings (are included in
the repair set, Art.no. R098073).
◊ Greasethegaugerings.(GreaseArt.no.055667)
11 12
A
B

© 2001
Seite / Page - 20 -
01.02.2001 / VIS-Tk / Rev. 00
Getriebe für Pumpe R500/R600
Gear Box for Pump R500/R600
Montage Getriebe
Assembly Gear Box
1616
1616
16
Wellendichtring in Lagerflansch einsetzen.
◊Dichtlippe und Feder einfetten. (Fett Art.Nr.
055667)
Put in the shaft seal into the bearing flange.
◊ Apply grease Art.no. 055667 at the lip and
spring slightly.
1717
1717
17
Lagerflanschmontieren.(6Schraubenbzw.6Muttern,
6 Scheiben)
◊Dichtfläche mit Loctite 518 einstreichen.
Assemble the bearing flange. (6 screws resp. 6 nuts,
6 washers)
◊ Apple Loctite 518 on the seal area.
1818
1818
18
Paßedern einsetzen. (2 Stück)
◊Paßfedern einfetten. (Fett Art.Nr. 055667)
Put in the keys. (2 pieces)
◊ Apple grease Art.no. 055667 on the keys.
1919
1919
19
Laufflächedes Wellendichtringes aufdem Antriebs-
flansch prüfen.
◊Unebenheiten entfernen (polieren) und Lauf-
fläche reinigen.
◊Lauffläche einfetten. (Fett Art.Nr. 055667)
Check the sealing surface of flange.
◊ Remove (polish) the burrs and clean the seal-
ing surface.
◊ Apple grease Art.no. 055667 on the sealing
surface.
2020
2020
20
Antriebsflansch montieren.
Assemble the flange.
17 16
19
19 20
17
