Rotenso VERSU Series User manual

Versu
V26V
V35V
V50V Instrukcja
obsługi
PL

Klimatyzator ścienny typu Split
2Instrukcja obsługi
KLIMATYZATORY ŚCIENNE
TYPU SPLIT
Spis treści
ŚRODKI OSTROŻNOŚCI
Ostrzeżenia.......................................................................................................................................................................................................... 3
Uwagi..................................................................................................................................................................................................................... 4
Budowa klimatyzatora
Jednostka wewnętrzna ................................................................................................................................................................................... 6
Jednostka zewnętrzna..................................................................................................................................................................................... 6
Wskaźniki.............................................................................................................................................................................................................. 6
OBSŁUGA URZĄDZENIA
Funkcje specjalne.............................................................................................................................................................................................. 7
Zakres temperatur pracy ................................................................................................................................................................................ 8
Ręczna obsługa urządzenia........................................................................................................................................................................... 9

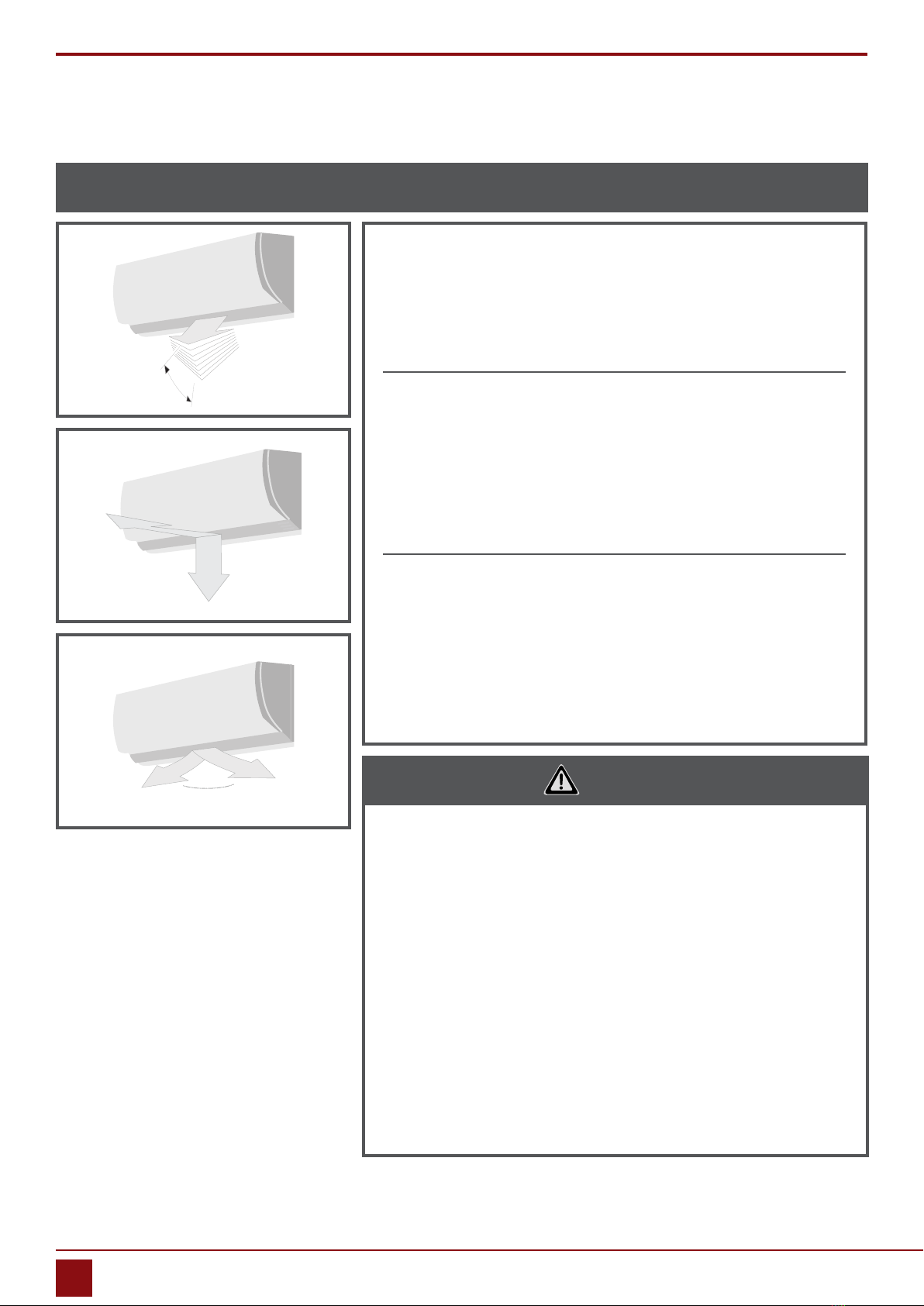

Regulacja kierunku wypływu powietrza.................................................................................................................................................10

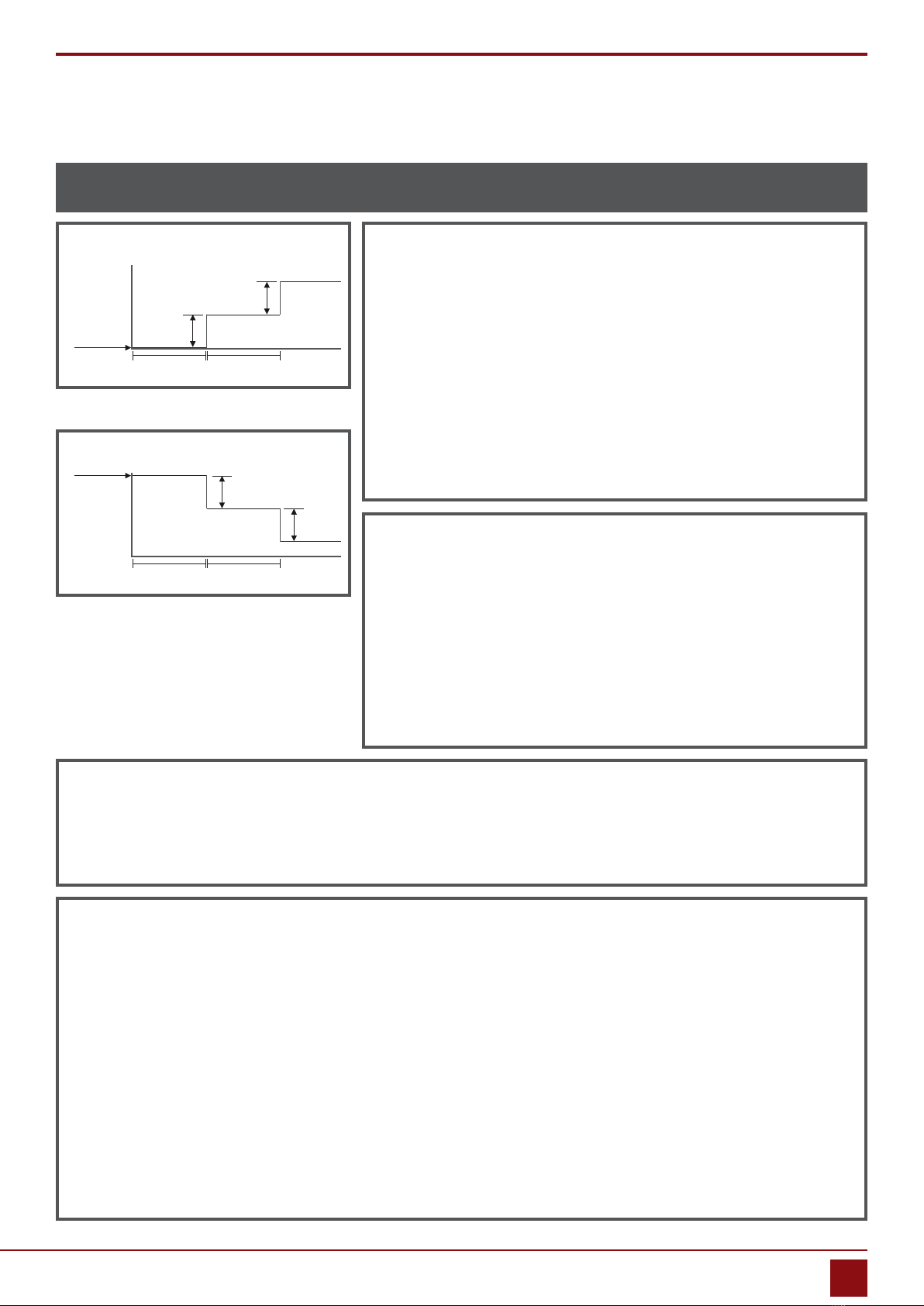

Sposób pracy klimatyzatora........................................................................................................................................................................11
CZYNNOŚCI SERWISOWE
Przed przystąpieniem do serwisu .............................................................................................................................................................12
Czyszczenie urządzenia ................................................................................................................................................................................13

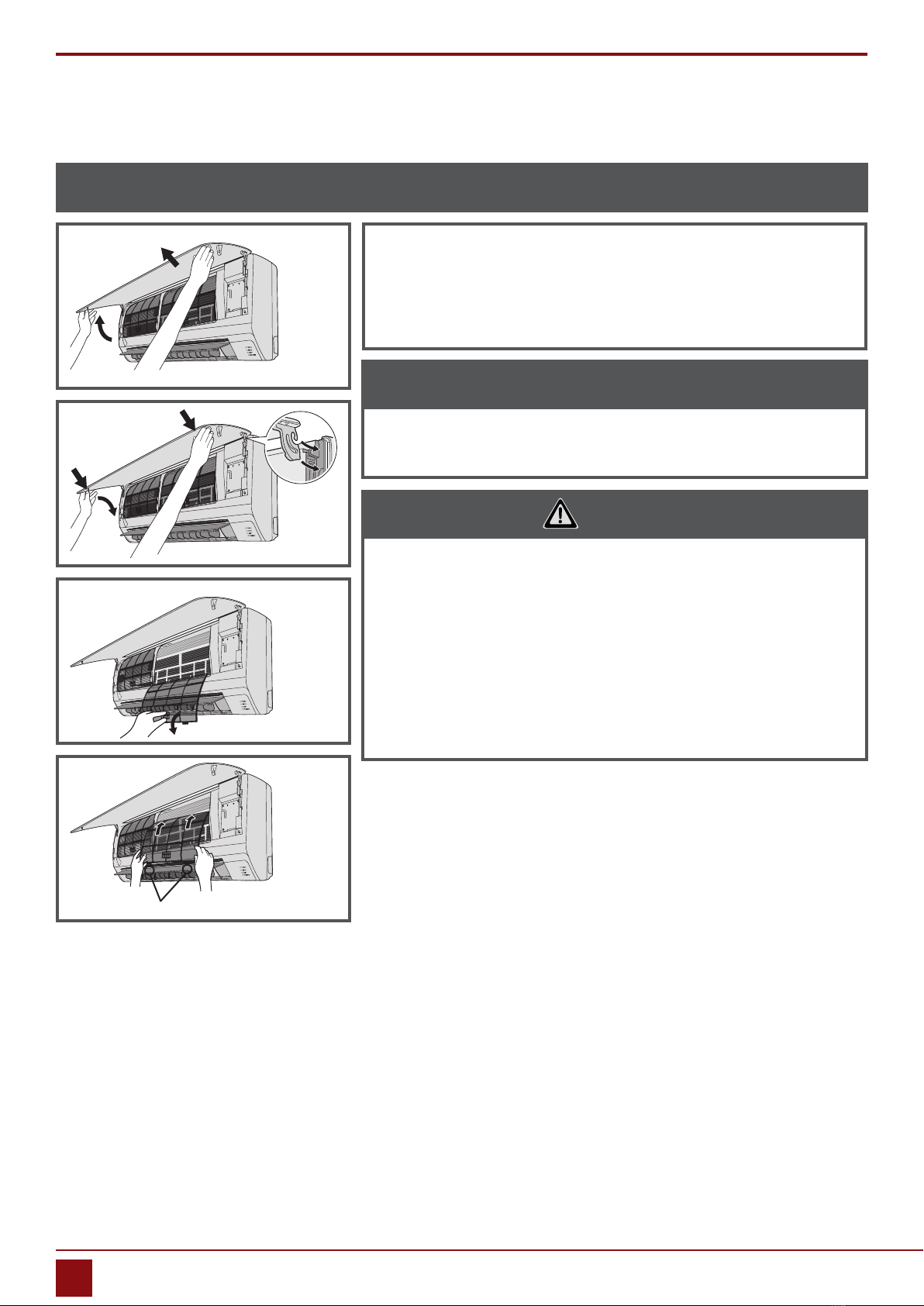

Czyszczenie ltra oczyszczającego powietrze i ltra odświeżającego powietrze ...................................................................13
Wymiana ltra oczyszczającego oraz odświeżającego powietrze ................................................................................................13
Przygotowanie urządzenia do długiego okresu bezczynności ......................................................................................................14
Przedsezonowa kontrola ..............................................................................................................................................................................14
NAJCZĘSTSZE PROBLEMY
Symptomy nie oznaczające awarii urządzenia.....................................................................................................................................15
Rozwiązywanie problemów........................................................................................................................................................................17
OBSŁUGA STEROWNIKA

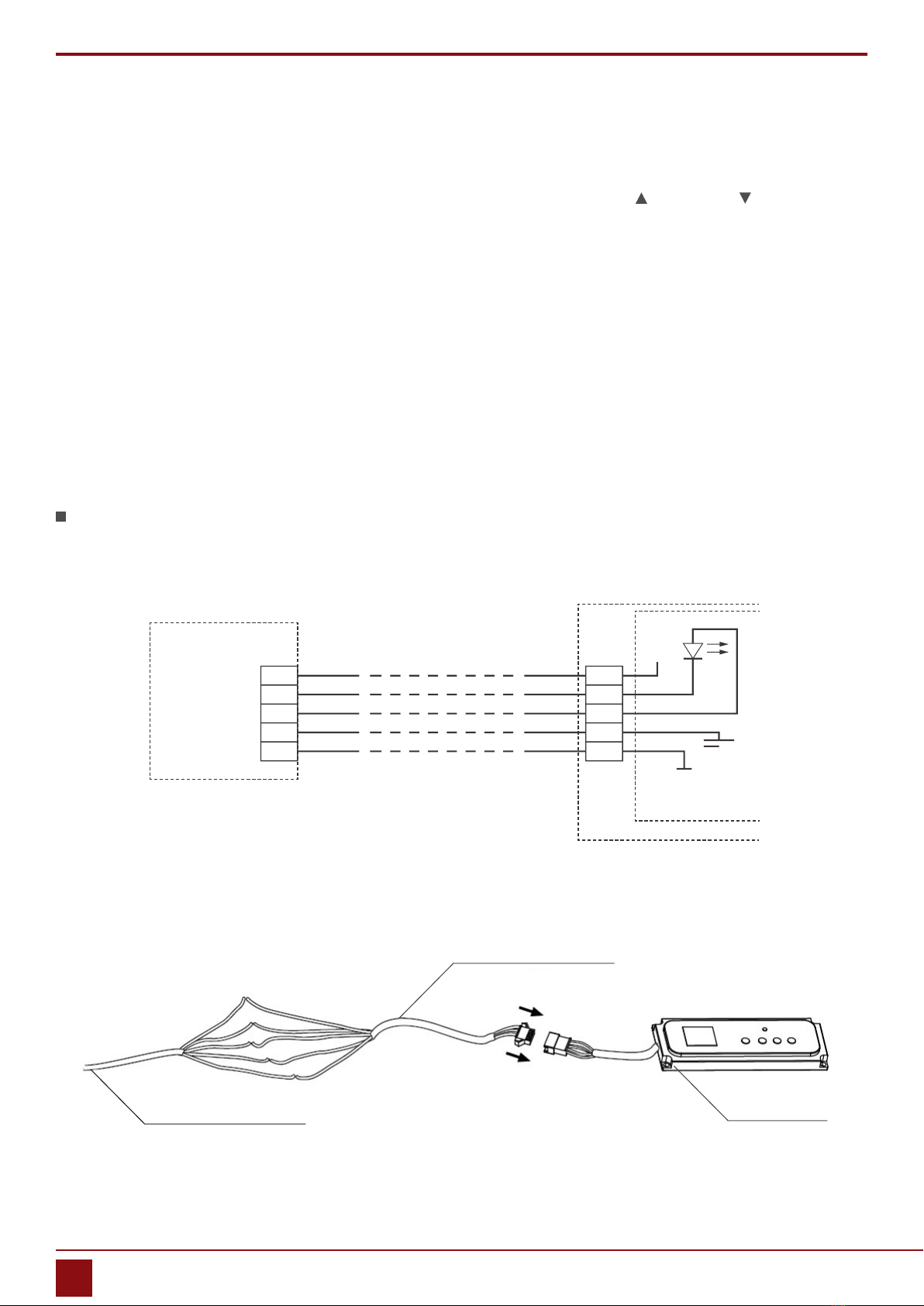

Obsługa sterownika przewodowego.......................................................................................................................................................18
Obsługa sterownika bezprzewodowego................................................................................................................................................23

Klimatyzator ścienny typu Split
3Instrukcja obsługi
ŚRODKI OSTROŻNOŚCI
Przeczytaj poniższą instrukcję, jeżeli korzystasz z klimatyzatora w krajach europejskich:
Urządzenie może być obsługiwane przez dzieci powyżej 7 roku życia, osoby upośledzone umysłowo lub zycznie
oraz osoby bez odpowiedniego doświadczenia i wiedzy, o ile zostały wcześniej właściwie poinstruowane lub odbywa
się to pod okiem osoby z odpowiednią wiedzą. Instrukcje powinny zawierać opis prawidłowego i bezpiecznego
obchodzenia sie z urządzeniem oraz informacje o możliwych niebezpieczeństwach. Dzieci nie powinny bawić się
urządzeniem. Czyszczenie oraz czynności serwisowe nie mogą być przeprowadzane przez dzieci bez nadzoru.
UTYLIZACJA:
Nie wyrzucaj tego produktu razem z niesortowanymi odpadami komunalnymi.
Konieczne jest przekazanie tego typu odpadów do specjalnego przetworzenia.
Wyrzucanie urządzenia razem z innymi odpadami z gospodarstwa domowego jest nielegalne.
Istnieje kilka sposobów pozbycia się sprzętów tego typu:
A. Miasto organizuje zbiórki odpadów elektronicznych, podczas których można przekazać urządzenie bez
ponoszenia kosztów.
B. Podczas kupowania nowego urządzenia sprzedawca przyjmie nasz stary klimatyzator bez żadnej opłaty.
C. Producent odbierze od klienta produkt bez obciążania go kosztami.
D. Produkty tego typu, zawierające cenne elementy, mogą zostać sprzedane na skupie metali.
Wyrzucenie urządzenia ,,na dziko”naraża Cię na ryzyko utraty zdrowia. Niebezpieczne substancje z urządzenia mogą
przeniknąć do wód gruntowych stwarzając niebezpieczeństwo przedostania się do łańcucha pokarmowego ludzi.

Klimatyzator ścienny typu Split
4Instrukcja obsługi
ŚRODKI OSTROŻNOŚCI
Aby uniknąć ryzyka odniesienia poważnych obrażeń, okaleczenia innych osób lub uszkodzenia mienia należy
przestrzegać niżej wymienionych zasad. Ignorowanie zaleceń i nieprawidłowe posługiwanie się urządzeniem może
przynieść niepożądane konsekwencje.
Stopnie zagrożenia oznaczono poniższymi wskaźnikami.
Znaczenie symboli występujących w instrukcji obsługi opisano poniżej.
OSTRZEŻENIE UWAGA
Symbol oznacza ryzyko odniesienia poważnych
obrażeń lub śmierci.
Symbol oznacza ryzyko odniesienia poważnych
obrażeń lub śmierci.
Symbol oznacza możliwość odniesienia obrażeń
bądź uszkodzenia mienia.
Ściśle zabronione. Upewnij się, że postępujesz zgodnie z instrukcjami.
OSTRZEŻENIE
•Nie korzystaj z przedłużaczy ani rozgałęźników
sieciowych. Niska jakość połączeń elektrycznych,
izolacji lub zbyt wysokie napięcie mogą być
przyczyną pożaru.
•Nie wystawiaj swojego ciała na zbyt długie
działanie strumienia zimnego powietrza.
Nie wkładaj palców, patyków ani innych
przedmiotów do otworów wlotu i wylotu
powietrza.
•Nie podejmuj się samodzielnej naprawy,
modykacji lub przenoszenia urządzenia.
Wtakich przypadkach skontaktuj się zserwisem.
•Nie wyciągaj wtyczki z gniazdka elektrycznego
poprzez ciągnięcie za przewód. Aby nie
uszkodzić przewodu należy pewnym chwytem
złapać zawtyczkę i wyciągnąć ją z kontaktu.
•Nie korzystaj z klimatyzacji w wilgotnych
pomieszczeniach jak łazienka czy pralnia.
Symbol oznacza ryzyko odniesienia poważnych
obrażeń lub śmierci.
•Usuń wszystkie zanieczyszczenia z wtyczki
elektrycznej i podłącz ją stabilnie do gniazdka.
Zabrudzona wtyczka może być przyczyną
porażenia prądem elektrycznym.
•W przypadku wystąpienia jakichkolwiek
nieprawidłowości (jak np. wyczuwalny zapach
spalenizny) natychmiast wyłącz urządzenie
iodłącz je od zasilania a następnie skontaktuj się
z serwisem.
•Przed rozpoczęciem czyszczenia jednostki
odłącz ją od zasilania.
•Korzystaj z odpowiedniego przewodu
zasilającego.
•Skontaktuj się z autoryzowanym serwisem wcelu
montażu, naprawy bądź serwisu urządzenia.
•Urządzenieniejestprzeznaczonedoobsługiprzez
osoby (włączając w to dzieci) o ograniczonych
zdolnościach zycznych, czuciowych,
umysłowych lub bez odpowiedniej wiedzy,
jeżeli nie zostały poinformowane o zasadach
bezpiecznego obchodzenia się zklimatyzatorem
bądź nie są objęte odpowiednim nadzorem
odpowiadających za nie osób.
•Należy pilnować aby dzieci przebywające
wpobliżu urządzenia nie bawiły się nim.

Klimatyzator ścienny typu Split
5Instrukcja obsługi
OSTRZEŻENIE
ŚRODKI OSTROŻNOŚCI
•Nie obsługuj przełączników mokrymi dłońmi.
Może to doprowadzić do porażenia prądem
elektrycznym.
•Nigdy nie używaj klimatyzatora w celach, do
których nie został przeznaczony.
•Nie umieszczaj na urządzeniu jedzenia, narzędzi,
zwierząt, roślin, dzieł sztuki, itp.
•Nie wystawiaj zwierząt ani roślin na bezpośrednie
działanie strumienia powietrza.
•Nie czyść klimatyzatora przy użyciu wody.
•Nie korzystaj z łatwopalnych środków
czyszczących mogących spowodować
deformację urządzenia bądź pożar.
•Nie umieszczaj łatwopalnych przedmiotów
wzasięgu strumienia powietrza wypływającego
zurządzenia.
•Nie stawiaj ani nie kładź żadnych przedmiotów
na jednostce zewnętrznej.
•Nie korzystaj z niestabilnych bądź skorodowa-
nych podstaw pod urządzenie.
•Nie montuj klimatyzatora w miejscach, w których
może dojść do emisji gazów łatwopalnych.
Akumulacja takich gazów może być przyczyną
eksplozji.
•Nie pozwól, aby urządzenie pracowało przez
długi okres czasu przy otwartych drzwiach,
oknach lub zbyt wysokiej wilgotności.
Symbol oznacza ryzyko odniesienia poważnych
obrażeń lub śmierci.
•Jeżeli klimatyzator ma współpracować z innymi
urządzeniami grzewczymi należy pamiętać
owietrzeniu pomieszczenia.W innym przypadku
powietrze może mieć zbyt niską zawartość tlenu.
•Wyciągnij wtyczkę przewodu zasilającego
z gniazdka jeżeli zamierzasz nie korzystać
zklimatyzacji przez długi okres czasu.
•Zanieczyszczenia zbierające się na wtyczce mogą
doprowadzić do pożaru.
•Wyłączaj klimatyzację i wyciągaj wtyczkę
zgniazdka wczasie burzy. Elektryczne elementy
klimatyzatora mogą ulec uszkodzeniu.
•Sprawdź czy rura odprowadzająca skropliny
została prawidłowo podłączona. Nieprawidłowe
podłączenie spowoduje wyciek kondensatu.
•Sprawdź czy skropliny odprowadzane są bez
zakłóceń. Jeżeli tak nie jest może dojść do zalania.
•Klimatyzator należy uziemić zgodnie z lokalnymi
przepisami dotyczącymi instalacji elektrycznych.
•Ze względów bezpieczeństwa zalecamy montaż
wyłącznika różnicowoprądowego.
•Wymianą uszkodzonego przewodu zasilającego
powinien zająć się producent, jego serwis, bądź
inna wykwalikowana osoba.

Klimatyzator ścienny typu Split
6Instrukcja obsługi
BUDOWA KLIMATYZATORA
Odbiornik sygnału
10
WSKAŹNIKI
Wskaźnik temperatury
Wyświetla wartość temperatury nastawionej
wtrakcie pracy klimatyzatora.
W przypadku pojawienia się usterki wyświetla
odpowiedni kod błędu.
Wskaźnik FRESH
Dioda zapala się podczas aktywnej funkcji Clean Air.
Wskaźnik DEFROST
(tylko w trybie chłodzenia i grzania)
Dioda zapala się podczas uruchomienia
automatycznego odszraniania lub podczas gdy
funkcja kontroli ciepłego powietrza jest aktywna
wtrybie grzania.
Wskaźnik pracy
W czasie pracy dioda informuje o pracy
urządzenia.
Wskaźnik timer
Dioda sygnalizuje pracę jednostki z włączonym
trybem programowania czasowego.
PAMIĘTAJ
Wszystkie rysunki zawarte w tej instrukcji mają charakter
poglądowy.
Rzeczywisty wygląd panelu przedniego oraz wyświetlacza
jednostki wewnętrznej, którą zakupiłeś może odbiegać od tego co
widzisz na rysunku. Ogólny zarys kształtu urządzenia jest taki jak
przedstawiono na rysunku.
ELEMENTY KLIMATYZATORA
Jednostka wewnętrzna Jednostka zewnętrzna
1. Panel przedni
2. Wlot powietrza
3. Filtr powietrza
4. Wylot powietrza
5. Kratka poziomego
przepływu powietrza
6. Żaluzje pionowe
(wewnątrz)
7. Wyświetlacz
8. Rura przyłączeniowa
9. Przewód
10. Zawór odcinający
12
3
4
5
7
6
8
9
fresh defrost run timer

Klimatyzator ścienny typu Split
7Instrukcja obsługi
OBSŁUGA URZĄDZENIA
Funkcja wykrywania wycieku czynnika chłodniczego
Dzięki tej nowej funkcji wykrycie wycieku czynnika chłodniczego przez jednostkę zewnętrzną zostanie
zaalarmowane poprzez pojawienie się symbolu ,,EC” na ekranie wyświetlacza oraz miganie diod LED.
Funkcja zapamiętywania położenia żaluzji (opcjonalna)
Funkcja pozwala na zapamiętanie kąta otwarcia żaluzji mieszczącego się w bezpiecznym zakresie. Jeżeli
położenie żaluzji wybiega poza ten zakres, urządzenie zapamięta graniczną wartość bezpiecznego kąta.
W przypadku gdy naciśnięty zostanie przycisk sterowania ręcznego lub wtyczka przewodu zasilającego
urządzenie zostanie wyciągnięta i ponownie włożona do gniazdka sieciowego żaluzje powrócą do ustawienia
standardowego.
Zalecamy nie ustawiać małego kąta otwarcia żaluzji, gdyż może to spowodować wykraplanie się i kapanie
wody zpowierzchni klimatyzatora.
Funkcja samodzielnego czyszczenia (opcjonalna)
•Po wyłączeniu jednostki pracującej w trybie grzania urządzenie automatycznie oczyści parownik iutrzyma
go w czystości aż do kolejnej pracy.
•Schemat postępowania urządzenia w trakcie samoczyszczenia: Tryb wentylowania (FAN),
prędkość wentylatora - niska (LOW) -- tryb grzania (HEAT), prędkość wentylatora - niska
(tylko jednostki chłodząco-grzejące) -- tryb wentylowania -- zatrzymanie -- wyłączenie (OFF).
PAMIĘTAJ:
•Funkcję samodzielnego czyszczenia można włączyć tylko podczas pracy urządzenia w trybie chłodzenia
(automatycznego - AUTO COOL lub wymuszonego - FORCED COOL) oraz osuszania (DRY).
•Zaleca się, aby urządzenie pracowało w trybie chłodzenia przynajmniej pół godziny przed aktywowaniem
funkcji. Uruchomienie funkcji samodzielnego czyszczenia spowoduje anulowanie ustawień programatora
czasowego.
•Naciśnięcie przycisku SELF CLEAN podczas czyszczenia urządzenia sprawi, że jednostka wyłączy się.
Funkcja zapobiegania powstawaniu pleśni (opcjonalnie)
•Po wyłączeniu jednostki pracującej w trybie COOL, DRY lub AUTO (COOL) klimatyzator będzie kontynuował
pracę jeszcze przez 7-10 minut (w zależności od modelu) przy niskiej prędkości wentylatora. Jednostka
pracująca w trybie HEAT po wyłączeniu będzie pracować przez 30 sekund z niską prędkości wentylatora.
Takie zachowanie urządzenia pozwoli wysuszyć jego wnętrze z powstałego kondensatu i zapobiec
rozwojowi pleśni.
•Nie uruchamiaj ponownie urządzenia podczas gdy aktywna jest funkcja zapobiegania powstawaniu pleśni
aklimatyzator nie uległ całkowitemu wyłączeniu.
FUNKCJE SPECJALNE

Klimatyzator ścienny typu Split
8Instrukcja obsługi
OBSŁUGA URZĄDZENIA
ZAKRES PRACY
Temperatura
Tryb Tryb chłodzenia Tryb grzania Tryb osuszania
Temperatura w
pomieszczeniu 17°C~32°C 0°C~30°C 10°C~32°C
Temperatura
zewnętrzna -15°C~50°C -15°C~30°C 0°C~50°C
PAMIĘTAJ
1. Najwyższą sprawność urządzenie będzie osiągać w powyższych zakresach temperatur. Jeżeli klimatyzator
będzie pracował w temperaturach z poza wyżej wymienionego zakresu, aktywowane mogą zostać niektóre
funkcje zabezpieczające, powodujące nienaturalną pracę urządzenia.
2. Z klimatyzatora pracującego przez długi czas w otoczeniu o wysokiej wilgotności (przekraczającej 80%)
mogą kapać krople wody. W takiej sytuacji zalecane jest ustawienie maksymalnego kąta otwarcia żaluzji
pionowych (pionowo względem podłogi) i uruchomienie wentylatora przy wysokiej prędkości (HIGH).

Klimatyzator ścienny typu Split
9Instrukcja obsługi
OBSŁUGA URZĄDZENIA
1. Otwórz i unieś panel przedni do momentu aż usłyszysz
kliknięcie oznajmiające o zablokowaniu panelu. Przy
niektórych modelach należy skorzystać z wspornika
podpierającego panel.
2. Jednokrotne naciśnięcie przycisku sprawi, że jednostka
rozpocznie pracę w trybie chłodzenia. Dwukrotne naciśnięcie
przycisku rozpocznie pracę w trybie grzania, trzykrotne
spowoduje wyłączenie jednostki.
3. Zamknij panel.
AUTO/COOL
Przycisk sterowania
ręcznego
Przycisk sterowania
ręcznego
AUTO/COOL
Wspornik
UWAGA
Przycisku należy używać tylko w sytuacjach awaryjnych. Aby
powrócić do sterowania za pomocą pilota należy po prostu
ponownie zacząć z niego korzystać.
PAMIĘTAJ
Wyłącz urządzenie przed skorzystaniem z przycisku sterowania
ręcznego. Jeżeli jednostka jest w trakcie pracy, naciskaj przycisk
sterowania ręcznego aż do jej wyłączenia.
RĘCZNA OBSŁUGA URZĄDZENIA
Jednostki wewnętrzne zaopatrzone zostały w przycisk umożliwiający sterowanie urządzeniem w trakcie awarii
pilota. Można się do niego dostać otwierając panel przedni. Z przycisku należy korzystać jedynie przy awarii
bądź konieczności serwisu pilota bezprzewodowego.

Klimatyzator ścienny typu Split
10 Instrukcja obsługi
OBSŁUGA URZĄDZENIA
Nieprawidłowo regulacja kierunku wypływu powietrza
może powodować nierównomierny rozkład temperatur
wpomieszczeniu i związany z tym dyskomfort.
Skorzystaj z pilota bezprzewodowego, aby dostosować położenie
żaluzji poziomych. Żaluzje pionowe należy regulować ręcznie.
Regulacja wypływu powietrza w płaszczyźnie pionowej
(góra--dół)
Regulacji należy dokonywać przy włączonej jednostce wewnętrz-
nej, korzystając z pilota bezprzewodowego. Każdorazowe naci-
śnięcie przycisku zmiany położenia żaluzji spowoduje zmianę kąta
ich nachylenia o 6°. Szczegółowych informacji szukaj w instrukcji
obsługi pilota.
Regulacja wypływu powietrza w płaszczyźnie poziomej
(prawo--lewo)
Regulacja w płaszczyźnie poziomej odbywa się przy pomocy
dźwigni.
WAŻNE: Nie wkładaj palców w miejsce, z którego wypływa bądź
do którego zasysane jest powietrze. Wentylator obracający się
zwysoką prędkością może stanowić zagrożenie.
REGULACJA KIERUNKU WYPŁYWU POWIETRZA
UWAGA
•Przy długotrwałej pracy klimatyzatora w trybie chłodzenia lub
osuszania nie kieruj strumienia powietrza ku dołowi. Może to
spowodować kondensację pary wodnej na powierzchni żaluzji
ispadanie kropel wody na podłogę lub meble.
•Włączając urządzenie zaraz po jego wyłączeniu poziome
żaluzje mogą nie poruszać się przez około 10 sekund.
•Kąt otwarcia żaluzji poziomych nie powinien być zbyt mały,
gdyż może to wpłynąć na efektywność grzania lub chłodzenia
poprzez ograniczenie przepływu powietrza.
•Nie poruszaj ręcznie żaluzji poziomych. Może to spowodować
ich desynchronizację. Jeżeli już do tego dojdzie należy wyłączyć
urządzenie, odłączyć od zasilania na kilka sekund, anastępnie
uruchomić ponownie.
•Nie korzystaj z urządzenia gdy żaluzje poziome są w pozycji
zamkniętej.

Klimatyzator ścienny typu Split
11Instrukcja obsługi
OBSŁUGA URZĄDZENIA
Praca w trybie AUTO
•Urządzenie pracujące w trybie automatycznym na podstawie
różnicy pomiędzy aktualną temperaturą pomieszczenia
a nastawioną temperaturą zadecyduje czy powinno grzać,
chłodzić (tylko w przypadku jednostek chłodząco-grzejących)
czy może wentylować.
•Klimatyzatorbędziekontrolowałtemperaturęwpomieszczeniu
idostosowywał ją do nastawionej temperatury. Jeżeli będziesz
czuł się niekomfortowo w trakcie pracy urządzenia w trybie
automatycznym, zmień nastawioną temperaturę.
Praca przy aktywnej funkcji SLEEP
Naciśnięcie przycisku SLEEP w trakcie chłodzenia, grzania (tylko
modele chłodząco-grzejące) bądź pracy jednostki wewnętrznej
wtrybieautomatycznym,spowodujeobniżanie(przygrzaniu)bądź
podwyższanie (przy chłodzeniu) temperatury w  pomieszczeniu
o1°C/2°F co godzinę przez pierwsze 2 godziny, utrzymanie stałej
temperatury przez kolejne 5 godzin, a następnie wyłączenie
urządzenia. Taki zabieg pozwala na zaoszczędzenie energii przy
utrzymaniu komfortowych warunków w trakcie nocy.
Tryb osuszania
W trakcie osuszania prędkość wentylatora kontrolowana będzie przez jednostkę wewnętrzną.
Jeżelitemperaturapomieszczeniawczasieosuszaniaspadnieponiżej10°C(50°F),sprężarkaulegniewyłączeniu.
Ponowne uruchomienie sprężarki nastąpi, gdy temperatura przekroczy 12°C (54°F).
Optymalna wydajność
Aby osiągi urządzenia były najwyższe stosuj się do poniższych zasad:
•Wyreguluj kierunek nawiewu powietrza tak, aby nie był skierowany bezpośrednio na znajdujących się
wpomieszczeniu ludzi.
•Dostosuj poziom temperatury tak, aby osiągnąć komfort cieplny. Nie ustawiaj skrajnych wartości
temperatury.
•Zamknij okna i drzwi, gdy klimatyzator pracuje w trybie chłodzenia lub grzania. Może to spowodować
obniżenie efektywności pracy urządzenia.
•Korzystaj z programatora czasowego, aby zaprogramować czas włączenia klimatyzatora.
•Nie umieszczaj żadnych przedmiotów w pobliżu wlotu i wylotu powietrza z urządzenia. Może to
doprowadzić do obniżenia sprawności klimatyzatora, a nawet jego wyłączenia.
•Cyklicznie czyść ltr powietrza. Zredukowany przepływ powietrza ograniczy wydajność urządzenia.
•Nie korzystaj z klimatyzatora przy zamkniętych żaluzjach poziomych.
Funkcja SLEEP
1 godzina 1 godzina
Wyłączenie po
7 godzinach
1°C/2°F
1°C/2°F
Nastawiona
temperatura
Funkcja SLEEP
1 godzina 1 godzina
Wyłączenie po
7 godzinach
1°C/2°F
1°C/2°F
Nastawiona
temperatura
Chłodzenie
Grzanie
SPOSÓB PRACY KLIMATYZATORA

Klimatyzator ścienny typu Split
12 Instrukcja obsługi
CZYNNOŚCI SERWISOWE
Przed przystąpieniem do serwisu
•Wyłącz klimatyzację przed przystąpieniem do czyszczenia.
Przetrzyj urządzenie miękką, suchą szmatką. Nie korzystaj
zwybielaczy ani materiałów ściernych.
Rączki ltra
CZYNNOŚCI SERWISOWE
UWAGA
•Silnie zabrudzone urządzenie można przetrzeć wilgotną, zimną
szmatką. Zwilżone powierzchnie należy wytrzeć do sucha.
•Nie korzystaj ze środków chemicznych ani ściereczek do kurzu.
•Nie stosuj benzyny, rozcieńczalników, proszku polerskiego ani
innych podobnych rozpuszczalników. Mogą one spowodować
pękanie bądź deformację czyszczonych powierzchni.
•Czyszczenie panelu przedniego wodą, której temperatura
przekracza 40°C/104°F może skutkować jego deformacją bądź
utratą pierwotnego koloru.
PAMIĘTAJ
Przed przystąpieniem do czyszczenia urządzenia odłącz je od
zasilania.

Klimatyzator ścienny typu Split
13Instrukcja obsługi
CZYNNOŚCI SERWISOWE
Czyszczenie urządzenia
Przetrzyj urządzenie suchą szmatką. Jeżeli zabrudzenia są silne
zwilż szmatkę w ciepłej wodzie.
Czyszczenie ltra oczyszczającego oraz ltra odświeżającego
powietrze
Zabrudzony ltr powietrza może znacząco obniżyć sprawność
urządzenia. Zaleca się czyszczenie ltra co 2 tygodnie.
1. Otwórz i unieś panel przedni do momentu aż usłyszysz
kliknięcie oznajmiające o zablokowaniu panelu. Przy
niektórych modelach konieczne jest skorzystanie z wspornika
podpierającego panel.
2. Chwyć ltr za rączki i delikatnie podnieś do góry. Wyjmij ltr
zuchwytu i pociągnij ku dołowi.
3. Wyciągnij ltr z jednostki wewnętrznej.
Czyść ltr raz na 2 tygodnie, korzystając przy tym z odkurzacza
bądź wody. Wilgotny ltr osusz w chłodnym miejscu.
4. Wyjmij ltr odświeżający powietrze z ramy trzymającej (tylko
wniektórych modelach).
•Filtrodświeżającypowietrzeczyśćprzynajmniejrazwmiesiącu iwymieniaj co 4-5 miesięcy.
•Filtrczyśćprzypomocyodkurzaczaisuszwchłodnymmiejscu.
5. Włóż ltr odświeżający powietrze na swoje miejsce.
6. Włóż ltr oczyszczający do jednostki wewnętrznej dbając
odopasowanie jego lewej i prawej krawędzi.
Wymiana ltra oczyszczającego i ltra odświeżającego
powietrze
1. Wyjmij ltr oczyszczający powietrze.
2. Wyjmij ltr odświeżający powietrze.
3. Włóż nowy ltr odświeżający powietrze.
4. Umieść nowy ltr oczyszczający w urządzeniu.
CZYNNOŚCI SERWISOWE

Klimatyzator ścienny typu Split
14 Instrukcja obsługi
CZYNNOŚCI SERWISOWE
Przygotowanie do długiego okresu bezczynności
Jeżeli planujesz nie korzystać z urządzenia przez długi okres czasu, podejmij następujące działania:
1. Wyczyść jednostkę wewnętrzną oraz ltry.
2. Uruchom wentylator na około pół dnia aby osuszyć wnętrze urządzenia.
3. Wyłącz klimatyzator i odłącz od zasilania.
4. Usuń baterie z pilota bezprzewodowego.
Jednostka zewnętrzna wymaga okresowego przeglądu oraz czyszczenia. Nie podejmuj się tych
czynności samodzielnie. Skontaktuj się ze sprzedawcą bądź serwisem.
Przedsezonowa kontrola
•Sprawdź czy przewody nie uległy uszkodzeniu i czy są prawidłowo podłączone.
•Wyczyść jednostkę wewnętrzną oraz ltry.
•Sprawdź czy ltry zostały zamontowane.
•Po długim okresie niekorzystania z urządzenia sprawdź czy wlot oraz wylot powietrza są drożne.
UWAGA
•W trakcie wyciągania ltra powietrza nie dotykaj metalowych części urządzenia. Ostre krawędzie mogą
być przyczyną skaleczeń.
•Nie korzystaj z wody w trakcie czyszczenia wnętrza klimatyzatora. Woda może zniszczyć warstwę izolacyjną
prowadząc do porażenia prądem elektrycznym.
•Przed przystąpieniem do czyszczenia urządzenia sprawdź czy zostało one odłączone od zasilania i czy
wyłącznik instalacyjny jest w pozycji“o”.
•Nie czyść ltra wodą, której temperatura przekracza 40°C/104°F. Strząśnij wodę z ltra a następnie umieść
go w suchym, zacienionym miejscu aż do wyschnięcia. Nie wystawiaj ltra na bezpośrednie działanie
promieni słonecznych, gdyż może ulec skurczeniu.

Klimatyzator ścienny typu Split
15Instrukcja obsługi
NAJCZĘSTSZE PROBLEMY
Symptomy nie oznaczające awarii urządzenia
W trakcie prawidłowej pracy urządzenia mogą mieć miejsce poniżej opisane zjawiska.
1. System ochrony klimatyzatora.
Ochrona sprężarki
•Sprężarka nie może rozpocząć pracy przez 3-4 minuty po jej zakończeniu.
Zapobieganie strumieniowi zimnego powietrza (tylko jednostki chłodząco-grzejące)
•Jednostka została zaprojektowana tak, aby w trakcie pracy w trybie grzania nie wydmuchiwała
zimnego powietrza gdy wymiennik ciepła znajduje się w jednej z wymienionych niżej sytuacji i nie
została osiągnięta nastawiona temperatura.
A) Proces grzania dopiero się rozpoczął.
B) Ma miejsce proces odszraniania.
C) Temperatura na zewnątrz nie mieści się w zakresie pracy urządzenia.
•Wentylator jednostki wewnętrznej oraz zewnętrznej ulega zatrzymaniu w trakcie procesu
odszraniania (tylko jednostki chłodząco-grzejące).
Odszranianie (tylko jednostki chłodząco-grzejące)
•Szron pojawiający się na jednostce zewnętrznej w trakcie pracy w trybie grzania, przy niskiej
temperaturze zewnętrznej i wysokiej wilgotności powietrza, może w znacznym stopniu obniżyć
wydajność urządzenia.
•W takiej sytuacji urządzenie zaprzestanie grzania i przejdzie w tryb odszraniania.
•Czas odszraniania może wynosić od 4 do 10 minut w zależności od temperatury na zewnątrz i ilości
powstałego szronu.
2. Biała mgła wydostająca się z jednostki wewnętrznej
•Z powodu dużej różnicy temperatur pomiędzy wlotem i wylotem powietrza oraz wysokiej wilgotności
względnej z jednostki wewnętrznej pracującej w trybie chłodzenia może wydostawać się mgła.
•Mgła może pojawić się także podczas pracy w trybie grzania, na skutek podgrzania wody powstałej
wtrakcie odszraniania.
3. Podejrzane dźwięki
•W trakcie pracy, bądź zaraz po zatrzymaniu sprężarki możesz usłyszeć delikatne syczenie. Dźwięk ten
wydawany jest przez przepływający czynnik chłodniczy.
•Możesz także usłyszeć ciche ,,strzelanie’’ w czasie pracy, bądź zaraz po zatrzymaniu sprężarki. Jest to
skutkiem rozszerzalności cieplnej plastikowych elementów urządzenia, na które działają zmienne
temperatury.
•Po podłączeniu jednostki wewnętrznej do zasilania może być słyszalny dźwięk żaluzji powracających do
położenia sprzed odłączenia zasilania.
4. Kurz wywiewany z klimatyzatora
Jesttonaturalnezjawiskowystępującepodługimczasieniekorzystania,bądź przypierwszym uruchomieniu
klimatyzatora.

Klimatyzator ścienny typu Split
16 Instrukcja obsługi
NAJCZĘSTSZE PROBLEMY
5. Specyczne zapachy wydobywające się z jednostki wewnętrznej
Klimatyzator wydziela zapachy, które przeniknęły do niego z materiałów budowlanych, mebli lub
papierosów.
6. Klimatyzator samoistnie zmienia tryb pracy z chłodzenia lub grzania (tylko w przypadku jednostek
chłodząco-grzejących) na wentylowanie
Po osiągnięciu temperatury nastawionej sprężarka ulega wyłączeniu, a klimatyzator przechodzi w tryb
wentylowania. Ponowne uruchomienie sprężarki nastąpi, gdy temperatura wzrośnie w trakcie chłodzenia
lub spadnie w trakcie grzania (tylko w przypadku jednostek chłodząco-grzejących) do zadanej wartości.
7. Wykraplanie wody
Na powierzchni jednostki wewnętrznej pracującej w warunkach wysokiej wilgotności względnej (powyżej
80%) powietrza może wykraplać się woda. W takim przypadku ustaw maksymalny kąt otwarcia żaluzji
poziomych i uruchom wentylator z wysoką prędkością.
8. Tryb grzania
Klimatyzator pracujący w trybie grzania pobiera ciepło z otoczenia za pośrednictwem jednostki zewnętrznej
i oddaje je przy pomocy jednostki wewnętrznej. Spadek temperatury powietrza zewnętrznego powoduje
zmniejszenie ilości transportowanego ciepła. W tym samym momencie wzrasta obciążenie cieplne
klimatyzatora na skutek zwiększonej różnicy temperatur pomiędzy jednostką wewnętrzną i zewnętrzną.
Jeżeli klimatyzator nie będzie w stanie zapewnić komfortowej temperatury zalecamy skorzystać
zdodatkowego urządzenia grzewczego.
9. Funkcja automatycznego wznawiania pracy
•Zanik zasilania powoduje przerwanie pracy klimatyzatora. Wskaźnik pracy jednostek wewnętrznych nie
wyposażonych w funkcję wznawiania pracy, po odzyskaniu zasilania zacznie migać. Naciśnięcie przycisku
ON/OFF na pilocie bezprzewodowym umożliwi wtedy ponowne włączenie urządzenia.
•W przypadku jednostek wyposażonych w funkcję automatycznego wznawiania pracy urządzenie,
które zostało ponownie zasilone uruchomi się samoczynnie i rozpocznie pracę przy wcześniejszych
ustawieniach.

Klimatyzator ścienny typu Split
17Instrukcja obsługi
NAJCZĘSTSZE PROBLEMY
Problem
Migający wskaźnik pracy. Jednostka może wyłączyć się lub
kontynuować pracę w bezpiecznym trybie
(w zależności od modelu).
Jeżeli problem nie zniknie po 10 minutach
odłącz zasilanie i podłącz je ponownie.
W przypadku nieustąpienia błędu odłącz
urządzenie od zasilania i skonsultuj się
znajbliższym punktem serwisowym.
Jeden z następujących kodów
błędu pojawia się na wyświetlaczu:
E0,E1,E2,E3...., P0,P1,P2,
P3...., lub F0,F1,F2,F3. ...
.......................................
Często przepalające się bezpieczniki lub
częste działanie wyłącznika instalacyjny.
Wyłącz klimatyzator, odłącz od zasilania,
a następnie skontaktuj się z najbliższym
sprzedawcą.
Woda lub inny przedmiot spadł na
klimatyzator.
Wyczuwalny nieprzyjemny zapach bądź
słyszalne niepokojące dźwięki.
Nieprawidłowość Przyczyna Co należy zrobić?
Jednostka nie
uruchamia się
Brak zasilania. Poczekaj na powrót zasilania.
Jednostka niepodłączona do
gniazdka elektrycznego.
Sprawdź czy wtyczka znajduje
się w gniazdku.
Przepalony bezpiecznik. Wymień bezpiecznik.
Wyczerpane baterie pilota
bezprzewodowego. Wymień baterie.
Ustawienie nieprawidłowego czasu dla
programatora czasowego.
Poczekaj lub anuluj ustawienia
programatora czasowego.
Jednostka nie
chłodzi/ogrzewa
(tylko jednostki
chłodząco-grzejące)
powietrza
w pomieszczeniu
wydajnie.
Strumień powietrza
wydobywa
się z urządzenia.
Niewłaściwa temperatura
nastawy.
Ustaw odpowiednią wartość temperatury.
Szczegóły można znaleźć w rozdziale
“Korzystanie z pilota bezprzewodowego”.
Zabrudzony ltr powietrza. Wyczyść ltr.
Drzwi lub okna są otwarte. Zamknij drzwi i okna.
Niedrożny wlot lub wylot
powietrza jednostki zewnętrznej.
Usuń blokadę i ponownie
uruchom jednostkę.
Aktywowane 3-minutowe
zabezpieczenie sprężarki. Poczekaj.
Jeżeli nie udało się rozwiązać problemu skontaktuj się z najbliższym dostawcą lub serwisem.
Dokładnie opisz powstałą usterkę oraz oznaczenie posiadanego modelu urządzenia.
Pamiętaj: Nie podejmuj się samodzielnej naprawy urządzenia.
Skontaktuj się ze swoim sprzedawcą.

Klimatyzator ścienny typu Split
18 Instrukcja obsługi
OBSŁUGA STEROWNIKÓW
1. Przycisk trybu pracy MODE
2. Przycisk zasilania POWER
3. Przycisk regulacji (UP)
4. Przycisk regulacji (DOWN)
5. Przycisk ustawienia zegara CLOCK
6. Przycisk prędkości wentylatora SPEED
7. Przycisk programatora TIMER
8. Przycisk funkcji SWING
9. Przycisk anulowania ustawienia TIMERA
10. Wskaźniki trybu pracy
11. Wyświetlacz temperatury
12. Wyświetlacz zegara
13. Wskaźnik TIMER ON
14. Wskaźnik TIMER OFF
15. Wskaźnik prędkości wentylatora
1
3
5
7
2
4
6
8
9
12
13
14
15
10
11
OBSŁUGA STEROWNIKA PRZEWODOWEGO
Model ZATO
Zasilanie 5V DC
Zakres temperatur otoczenia -5°C ~ 43°C
Zakres wilgotności otoczenia RH40% ~ RH90%

Klimatyzator ścienny typu Split
19Instrukcja obsługi
OBSŁUGA STEROWNIKÓW
OPIS DZIAŁANIA
Przycisk trybu MODE
Przycisk trybu pracy MODE umożliwia ustawienie/przełączanie trybu pracy klimatyzatora w kolejności:
AUTO - CHŁODZENIE - OSUSZANIE - GRZANIE - TYLKO WENTYLATOR.
AUTO COOL DRY HEAT FAN
Przycisk POWER (ON/OFF)
Przyciśnięcie „ ” włącza lub wyłącza sterownik przewodowy. Naciśnięcie przycisku zasilania spowoduje włączenie
sterownika, diody sygnalizacyjne na wyświetlaczu zaświecą się i sterownik będzie gotowy do pracy. Po ponownym
przyciśnięciu diody sygnalizacyjne zgasną i sterownik wyłączy się.
Jeżeli klimatyzator jest włączony oraz została ustawiona funkcja TIMER ON lub TIMER OFF i zostanie naciśnięty
przycisk „ ” wówczas funkcja TIMER ON lub TIMER OFF zostanie anulowana przez sterownik. Ustawienia funkcji
TIMER nie mają zastosowania, kiedy sterownik jest wyłączony.
Przycisk regulacji UP
Naciśnięcie przycisku„ ” powoduje zwiększenie temperatury. Dłuższe przytrzymanie przycisku spowoduje wzrost
nastawy temperatury o 1°C co 0,5 sekundy.
Przycisk regulacji DOWN
Naciśnięcie przycisku „ ” powoduje zmniejszenie temperatury. Dłuższe przytrzymanie przycisku spowoduje
obniżenie nastawy temperatury o 1°C co 0,5 sekundy.
Przycisk ustawienia zegara CLOCK
Przytrzymaj CLOCK dłużej niż 4 sekundy, a zegar na wyświetlaczu zacznie migać z częstotliwością co 0,5 sekundy.
Używając przycisków UP („ ”) i DOWN („ ”) ustaw żądaną godzinę. Pojedyncze naciśnięcie przycisków spowoduje
zwiększenie/zmniejszenie o 1 minutę, przytrzymanie tych przycisków pozwoli na zwiększenie/zmniejszenie wartości
czasu w przyspieszonym tempie.
Po ustawieniu żądanej godziny zwolnij przycisk CLOCK, aby zakończyć edycję godziny. Zegar przestanie migać.
Przycisk prędkości wentylatora SPEED
Naciśnij przycisk, aby ustawić prędkość nawiewu wentylatora jednostki. Wybierz prędkość wentylatora z czterech
dostępnych prędkości: AUTO, NISKI, ŚREDNI i WYSOKI. Każdorazowe naciśnięcie przycisku zmieni prędkość
wentylatora w następującej kolejności:

Klimatyzator ścienny typu Split
20 Instrukcja obsługi
OBSŁUGA STEROWNIKÓW
Przycisk programatora TIMER
Naciśnij ten przycisk, aby uruchomić funkcję TIMER. Używając przycisków UP („ ”) i DOWN („ ”) ustaw żądaną
godzinę. Zegar będzie zwiększał/zmniejszał wartość czasu co 10 minut. Przytrzymanie przycisków pozwoli na
szybsze ustawienie TIMERA o 10 minut co 0,2 sekundy.
Przycisk funkcji SWING
Jeżeli jednostka wewnętrzna wyposażona jest w funkcję wachlowania żaluzji naciśnij przycisk SWING. Ponowne
naciśniecie przycisku spowoduje wyłączenie funkcji SWING.
Przycisk anulowania ustawienia TIMERA
Naciśnij ten przycisk, aby anulować ustawienia TIMERA.
SCHEMAT PODPIĘCIA STEROWNIKA PRZEWODOWEGO
E
B
A
D
C
E
B
A
D
C
RUN
GDN
+5V
Sterownik
przewodowy
Kanał komunikacyjny
Panel sterujący
jednostki wewnętrznej
Jednostka wewnętrzna
Kabel łączący z penelem
wyświetlacza
Panel wyświetlacza
Przewód ekranowy 5-cio żyłowy
wmontowany w ścianie
