Rowi HOR 1000/9/1 Mini User manual

Art.-Nr.: 1 03 03 0111 , 1 03 03 0112, 1 03 03 0113
Stand: Mai 2013
[Ölradiatoren ]
HOR 500/5/1 Mini,
HOR 800/7/1 Mini,
HOR 1000/9/1 Mini
DE Originalbetriebsanleitung
GB Instructions

2/40
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden
haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen.
Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und
sichere Nutzung Ihres Ölradiators erlauben. Lesen Sie deshalb diese Bedienungsanleitung
genau durch, bevor Sie das Heizgerät zum ersten Mal in Betrieb nehmen. Für späteres
Nachschlagen halten Sie die Bedienungsanleitung bei jedem Einsatz griffbereit. Bewahren
Sie sämtliche mitgelieferten Dokumente sorgfältig auf.
Viel Freude mit Ihrem neuen Ölradiator wünscht Ihnen Ihre
ROWI GmbH
Augartenstraße 3
76698 Ubstadt-Weiher
Telefon [phone]
Fax [phone]
www.rowi.de
Symbolerklärung
Achtung Gefahr!
Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbedingt
zu beachten. Die Missachtung kann schwerwiegende und weit reichende gesund-
heitliche Schäden sowie immense Sachschäden verursachen.
Wichtiger Hinweis!
Dieses Symbol kennzeichnet wichtige Hinweise, die für einen einwandfreien Betrieb
dieses Gerätes unbedingt zu beachten sind. Nur so können etwaige Funktionsstö-
rungen vermieden werden.
Wichtige Information!
Hier finden Sie erklärende Informationen und Tipps, die Sie bei der optimalen
Nutzung dieses Gerätes unterstützen.
Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht
abgedeckt werden.
Diese Bedienungsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese
Anleitung jederzeit zu optimieren und technisch anzupassen. Abbildungen können vom Original abweichen.
DE

3/40
Wichtige Warnhinweise
Kinder fern halten oder beaufsichtigen. Kinder jünger als 3 Jahre sind fernzu-
halten, es sei denn, sie werden ständig überwacht. Kindern ab 3 Jahren und jünger
als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt wer-
den oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das
Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder ab 3
Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken,
das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung
durch den Benutzer durchführen.
Vorsicht - Einige Teile des Produktes können sehr heiß werden und Verbrennungen
verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige
Personen anwesend sind.
Kinder oder Drittbenutzer unterweisen/beaufsichtigen. Dieses Gerät kann
von Kindern ab 8 Jahren sowie von Personen mit reduzierten, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt wer-
den, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt wer
den, es sein denn, sie werden beaufsichtigt.
- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdungen zu vermeiden.
Nicht unterhalb Wandsteckdose montieren. Achten Sie darauf, dass Sie das
Gerät nicht unmittelbar unterhalb einer Wandsteckdose montieren.

4/40
Inhaltsverzeichnis
Konformitätserklärung 5
1. Produktbeschreibung 6
1.1 Allgemeines 6
1.2 Typenschild 6
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung 6
1.4 Produktsicherheit 6
1.5 Technische Daten 7
1.6 Untersagte Anwendungsbereiche 7
1.7 Sicherheitsinformationen 8
1.7.1 Allgemeine Sicherheitshinweise 8
1.7.2 Spezifische Sicherheitshinweise 9
2. Vorbereitung des Produktes für den Betrieb 10
2.1 Auspacken des Lieferumfanges 10
2.2 Aufbewahren der Originalverpackung 10
2.3 Aufstellen des Gerätes 11
3. Betriebsanleitung 11
3.1 Geräteübersicht 11
3.2 Inbetriebnahme und Bedienung 12
3.3 Abschalten des Gerätes 12
3.4 Lagerung 12
3.5 Wiederverpacken für private Transportzwecke 12
4. Reinigung und Instandhaltung 13
4.1 Sicherheitsmaßnahmen 13
4.2 Reinigen des Gerätes 13
4.3 Instandhaltung 13
4.4 Fehlersuche und Reparatur 13
4.5 Reinigung und Instandhaltung durch qualifizierte Personen 14
5. Gewährleistung 14
5.1 Umfang 14
5.2 Abwicklung 15
5.3 Online-Registrierung 16

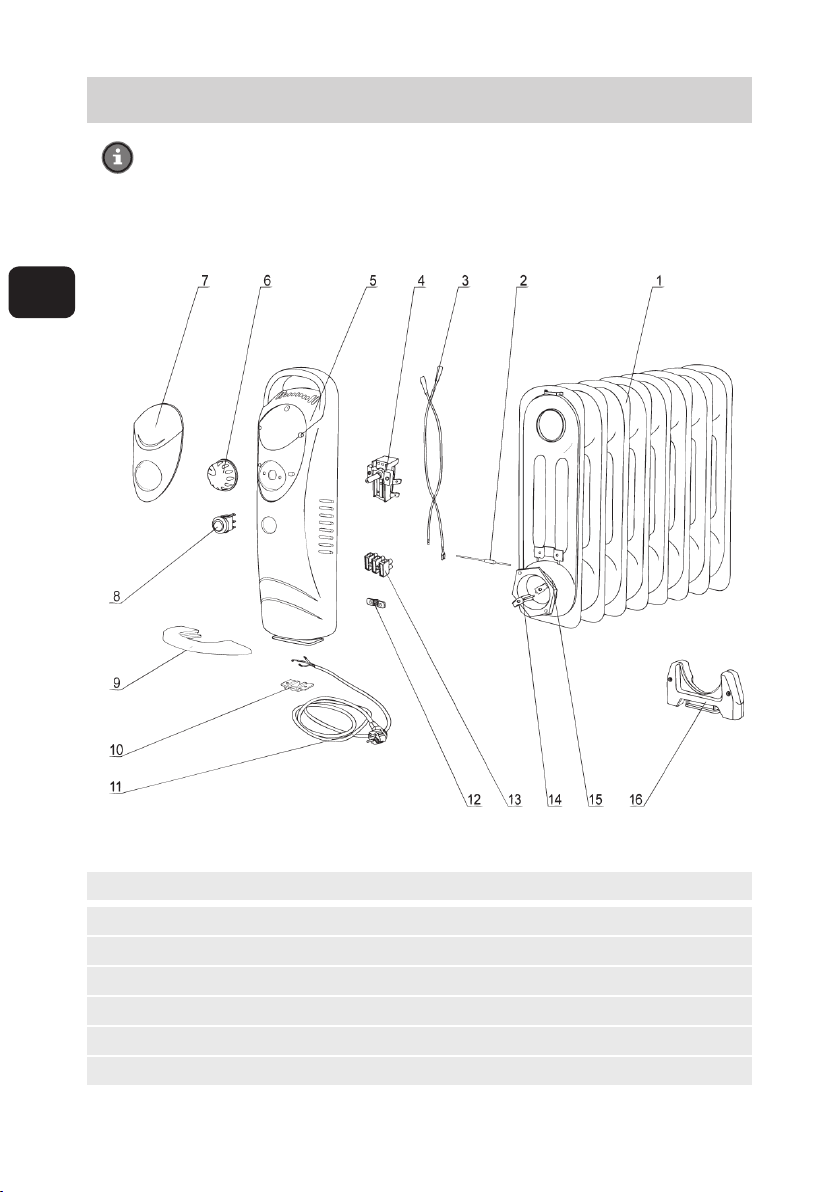

6. Ersatz- und Ausstattungsteile 17
7. Entsorgung 18
8. Garantieerklärung 19
DE

5/40
Konformitätserklärung
Hiermit erklären wir, ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Augartenstraße 3, 76698 Ubstadt-Weiher
dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart, sowie
in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden
Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bezeichnung des Gerätes: Ölradiatoren
HOR 500/5/1 Mini,
Art.-Nr. 1 03 03 00111
HOR 800/7/1 Mini
Art.-Nr. 1 03 03 0112
HOR 1000/9/1 Mini,
Art.-Nr. 1 03 03 0113
Einschlägige EG-Richtlinien: EG-Niederspannungsrichtlinie (2006/95/EG)
EG-Richtlinie Elektromagnetische Verträglichkeit
(2004/108/EG)
ROHS-Richtlinie 2011/65/EG
Angewandte harmonisierte Normen: EN 55014-1:2006+A1
EN 55014-2:1997+A1+A2
EN 61000-3-2:2006+A1+A2
EN 61000-3-3:2008
EN 60335-1:2002+A1+A11+A12+A2+A13+
A14+A15
EN 60335-2-30:2009
EN 62233:2008
Dokumentationsverantwortlicher Klaus Wieser
Ort: Ubstadt-Weiher
Datum/Herstellerunterschrift: 16.03.2013
Angaben zum Unterzeichner: Klaus Wieser
Geschäftsführer
DE

6/40
1. Produktbeschreibung
1.1 Allgemeines
Ölradiatoren sind Elektro-Heizgeräte, deren Wärmemedium Öl sich sehr schnell erhitzt
und diese Wärme lange speichert. Dank dieser Technologie ist es möglich, dass das Gerät
noch lange Zeit nachdem es abgeschaltet wurde eine gleichmäßige Wärme an den Raum
abgibt. Ölradiatoren sind äußerst robust und überzeugen durch eine komfortable und
unkomplizierte Bedienung. Als vollwertige Übergangsheizung oder als mobile Alternative
zur Zentralheizung finden Geräte dieser Art zahlreiche Anwendungsmöglichkeiten. Mit
Hilfe des Thermostatreglers legen Sie ganz einfach Ihre Wohlfühltemperatur fest und das
Gerät sorgt schnell und zuverlässig für eine angenehme Raumerwärmung. Kippschutz,
Überhitzungsschutz und Sicherheitsthermostat bieten höchste Sicherheit während des
Betriebes.
1.2 Typenschild
Das Typenschild mit allen relevanten technischen Daten sowie wichtige Warnsymbole ist
am Seitenteil der ersten Rippe angebracht.
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung
Dieser Ölradiator ist nach dem Stand der Technik und den anerkannten sicherheitstech-
nischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsge-
mäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden
am Gerät selbst und/oder an anderen Sachwerten entstehen.
Ein Ölradiator dient dazu als Haupt- oder Zusatzheizung kleine Räume zu beheizen.
Dieser Ölradiator darf ausschließlich in geschlossenen, trockenen Räumen verwendet wer-
den. Verwenden Sie dieses Gerät niemals im Außenbereich oder in feuchter Umgebung.
Betreiben Sie diesen Ölradiator nur in aufrechter Position mit zuvor montierten Rädern
und befestigtem Stützfuß. Dieses Gerät ist ausschließlich für den Hausgebrauch konzipiert.
Verwenden Sie dieses Gerät nicht für gewerbliche Zwecke.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das
Risiko trägt der Anwender. Zur bestimmungsgemäßen Verwendung zählt auch das Beachten
der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen.
1.4 Produktsicherheit
Um bereits im Vorfeld mögliche Gefahren auszuschließen, wurden vom Hersteller serien-
mäßig die folgenden Sicherheitseinrichtungen installiert:
DE

7/40
Überhitzungsschutz
Wird die max. zulässige Betriebstemperatur überschritten, löst ein Bimetall aus. Das Gerät
schaltet auf eine kleinere Heizstufe zurück. Es schaltet dabei nicht komplett ab.
Kippschutz
Wird das Gerät während des Betriebes versehentlich umgestoßen, schaltet der Radiator
automatisch aus. Das Gerät funktioniert ausschließlich in aufrechter Position.
Thermosicherung
Bei einer elektrischen Überlastung (> 16 A) oder einer thermischen Überlastung (> 140 °C)
löst die thermische Sicherung aus. Das Gerät schaltet komplett ab. Die Sicherung ist defekt
und muss ausgetauscht werden. Wenden Sie sich hierfür an das ROWI Service-Center
(siehe Kapitel 6).
1.5 Technische Daten
Modell HOR 500/5/1 HOR 800/7/1 HOR 1000/9/1
Mini Mini Mini
Netzanschluss 230 V~50 Hz 230 V~50 Hz 230 V~50 Hz
Max. Heizleistung 500 W 800 W 1000 W
Heizrippen 5 7 9
Schutzklasse I I I
Aufbaumaß (L x B x H) 24,0 x 13,5 x 38,0 cm 33,0 x 13,5 x 38,0 cm 41,0 x 13,5 x 38,0 cm
Produktgewicht 2,8 kg 3,6 kg 5,0 kg
Tab. 1: Technische Daten
1.6 Untersagte Anwendungsbereiche
P Verwenden Sie dieses Gerät niemals im Freien dieses Gerät ist ausschließlich für den
Hausgebrauch konzipiert.
P Decken Sie das Gerät niemals ab. Das Gerät könnte überhitzen. Verwenden Sie die-
ses Gerät nicht zum Trocknen von Wäsche.
P Verwenden Sie dieses Gerät niemals in feuchten Räumen, im Bad bzw. fassen Sie das
Gerät niemals mit nassen Händen an..
DE

8/40
1.7 Sicherheitsinformationen
Allgemeines
Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weit reichende
gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden
Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät gut vertraut, bevor Sie es in
Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb des Ölradiators
gewährleistet werden.
1.7.1 Allgemeine Sicherheitshinweise
Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. Zusätzlich zu den
Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfall-
verhütungsvorschriften des Gesetzgebers berücksichtigt werden.
Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses
Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen.
Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite
oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen
Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen
Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-
sungen, wie das Gerät zu benutzen ist.
Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie
keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit
beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen.
Für sicheren Stand sorgen. Achten Sie bei der Aufstellung des Gerätes auf eine feste und
sichere Standfläche.
Kontakt mit heißen Teilen vermeiden. Berühren Sie keine heißen Teile am Gerät. Beach-
ten Sie, dass verschiedene Komponenten Wärme speichern können und so auch nach
Gebrauch des Gerätes noch zu Verbrennungen führen können.
Auf Beschädigung achten. Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige
Beschädigungen. Sollte das Gerät Mängel aufweisen, darf es auf keinen Fall in Betrieb
genommen werden.
DE

9/40
Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder metallische
Gegenstände in das Innere des Gerätes ein.
Nicht zweckentfremden. Verwenden Sie das Gerät nur für die, in dieser Bedienungsan-
leitung vorgesehenen Zwecke.
Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Ver-
schleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädi-
gungen und Mängel.
Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen
aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI
Service-Center.
Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen
Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor
Hitze, Öl und scharfen Kanten.
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicher-
heit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angege-
ben oder vom Hersteller empfohlen werden.
Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefähr-
deter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten, Gase und
insbesondere Farb- und Staubnebel, befinden. Durch heiße Flächen am Gerät können sich
diese Substanzen entzünden.
Netzstecker ziehen. Ziehen Sie bei Nichtgebrauch und vor jeglichen Wartungsarbeiten
den Netzstecker aus der Steckdose.
1.7.2 Spezifische Sicherheitshinweise
P Verwenden Sie dieses Gerät niemals in der unmittelbaren Nähe einer Badewanne,
einer Dusche oder eines Schwimmbeckens.
P Achten Sie beim Aufstellen des Gerätes auf einen sicheren und stabilen Stand. Verwenden
Sie das Gerät nur in aufrechter Position. Ist das Gerät umgefallen, Netzstecker ziehen,
Gerät wieder aufrichten und abkühlen lassen, bevor Sie es erneut in Betrieb nehmen.
P Der Ölradiator wird sehr heiß. Berühren Sie niemals die Oberfläche, wenn das Gerät
in Betrieb ist.
P Berühren Sie das Gerät niemals während Sie duschen oder baden.
P Tauchen Sie das Gerät niemals ins Wasser.
P Achten Sie darauf, dass das Gerät im Freien niemals in der Nähe von Wasser
(Schwimmbecken, Teich, etc.) aufgestellt wird. Berühren Sie es nicht, wenn Sie feuchte
oder nasse Hände haben.
DE

10/40
P Der Ölradiator darf nicht in Umgebungen aufgestellt und betrieben werden, in denen
sich Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
P Beachten Sie bei der Aufstellung die vorgeschriebenen Sicherheitsabstände. Halten Sie
zu allen Seiten sowie zu brennbaren Materialien (Möbel, Gardinen etc.) einen Sicher-
heitsabstand von mind. 90 cm ein. Stellen Sie das Gerät niemals auf einen langflorigen
Teppich.
P Betreiben Sie das Gerät nur mit vollständig ausgerolltem Netzkabel. Wickeln Sie das
Netzkabel niemals um das Gerät. Achten Sie darauf, dass das Netzkabel nicht in
Berührung mit heißen Oberflächen gerät. Verlegen Sie das Kabel so, dass man nicht
über das Kabel stolpern kann.Stellen Sie das Gerät so auf, dass der Netzstecker jeder-
zeit frei zugänglich ist.
P Decken Sie das Gerät niemals ab, um eine Überhitzung zu vermeiden. Achten Sie
unbedingt darauf, dass die Lufteingangs- und Luftausgangsöffnungen stets frei zugäng-
lich sind.
P Verwenden Sie dieses Heizgerät nicht mit einem Programmschalter, Zeitschalter oder
irgendeiner anderen Einrichtung, die das Heizgerät automatisch einschaltet, da
ansonsten Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt
wird.
2. Vorbereitung des Produktes für den Betrieb
2.1 Auspacken des Lieferumfangs
Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll-
ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer
in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie
das Gerät nicht in Betrieb, wenn es defekt ist.
2.2 Aufbewahren der Originalverpackung
Bewahren Sie die Originalverpackung über die gesamte Lebensdauer des Produktes sorg-
fältig auf. Verwenden Sie die Verpackung zum Einlagern und Transportieren des Gerätes.
Entsorgen Sie die Verpackung erst nach Ablauf der Produktlebensdauer. Hinweise für eine
ordnungsgemäße Entsorgung finden Sie in Kapitel 8.
DE
