RSF Elektronik MS 45 MO User manual

MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
MS 45 MO, MK
Stahlmaßband lose oder
mit aufgezogenem Klebeband
Steel tape scale only
or with adhesive tape
Ausgabe 11/2021  Art.Nr. 1251355-01  Dok.Nr. D1251355-04-A-02
Für Montage des Abtastkopfes bitte separate Anleitung verwenden.
For mounting the scanning head, please use separate instructions.

MS 45 MO, MK
02
Seite / Page
1Einleitung ............................................................................................ 03
Introduction ........................................................................................... 03
2Technische Daten .......................................................................... 04 − 05
Technical data ................................................................................ 04 − 05
3Sicherheitshinweise .............................................................................. 06
Safety notes .......................................................................................... 06
4Montagevorbereitungen ........................................................................ 07
Mounting preparations ............................................................................ 07
5Montage ....................................................................................... 08 − 09
Mounting ........................................................................................ 08 − 09
6Referenzmarke wählen .......................................................................... 10
Select reference mark ............................................................................. 10
7Demontage, Umweltschutz, Entsorgung .................................................. 11
Demounting,environmental protection, disposal ......................................... 11
INHALT / CONTENT
Inhalt / Content

03
MS 45 MO, MK
Einleitung / Introduction 1
Die MS 45 Längenmessgeräte dürfen nur zur Ermittlung von Längen- bzw. Wegin-
formationen verwendet werden. Jeder andere Gebrauch kann Personen- bzw. Sach-
schäden verursachen!
The MS 45 linear encoders may only be used to determine length and path information.
Any other use may cause personal injury or property damage!
1.4 BESTIMMUNGSGEMÄßER GEBRAUCH / INTENDED USE
Lesen Sie die Montageanleitung sorgfältig und bewahren Sie Sie gut auf.
Online verfügbar unter:
http://www.rsf.at/de/service-support/downloadbereich/
Carefully read the mounting instructions and keep them safely.
Online available at: http://www.rsf.at/en/service-support/downloads/
Dieses Symbol kennzeichnet wichtige Hinweise,
die Personenschäden verhindern.
This symbol indicates important information that prevents
personal injuries.
Dieses Signalwort kennzeichnet wichtige Hinweise,
die Sachschäden verhindern.
This signal word indicates important information that prevents
damage to property.
Dieses Symbol kennzeichnet nützliche Tipps, Empfehlungen
sowie zusätzliche Informationen.
This symbol indicates useful tips, recommendations and addi-
tional information.
Dieses Symbol kennzeichnet Handlungsanweisungen.
This symbol indicates instructions.
1.1 VORWORT / PREAMBLE
1.3 SYMBOLE / SYMBOLS
HINWEIS
NOTICE
Die MS 45 Längenmessgeräte entsprechen den Vorgaben folgender EU-Richtlinien:
RoHS-Richtlinie 2011/65/EU, 2015/863/EU
The MS 45 linear encoders comply with the specications of the following
EU directives:
RoHS-directive 2011/65/EU, 2015/863/EU
1.2 KONFORMITÄT MIT RICHTLINIEN / DIRECTIVES CONFORMITY

MS 45 MO, MK
04
2 Technische Daten / Technical data
2.2 ZUBEHÖR / ACCESSORIES
2.2.1 BANDANBAUHILFE / TAPE MOUNTING TOOL
Montageanleitung / Mounting Instructions
TMT MS 45 MK: 653489-04
TMT MS 45 MK LH: 1264452-01
Montagehilfe / Tape mounting tool
TMT MS 45 MK, ID: 632732-01 TMT MS 45 MK LH, ID: 632732-02
2.1.2 TYPENSCHILD / LABEL
Typenschild am Maßband / Label on scale
Typenschild beigelegt / Label enclosed
MS 40.x6 MK: Produktname / Product name
U8: Herstellungsdatum / Manufacturing date
SN: Seriennummer mit Änderungsindex z. B. „A“
Serial number with change index e. g. “A”
ML: Messlänge / Measuring length
Siehe oben / See above
RI: Code Referenzmarke / Code reference mark
2.1 SPEZIFIKATION / SPECIFICATION
2.1.1 MAßVERKÖRPERUNG / GRADUATION CARRIER
Gerätetyp / Model
MS 45 MO = Stahlmaßband lose
Steel tape scale loose
MS 45 MK = Stahlmaßband mit aufgezogenem Klebeband
Steel tape scale with adhesive tape
Teilungsperiode / Grating period 200 µm
Genauigkeitsklasse / Accuracy grade ±15 µm/m (bei 20 °C / at 20 °C)
Wärmeausdehnungskoefzient
Coefcient of thermal expansion α ≈ 10 × 10-6 / K
Linearitätsabweichung / Non-linearity ±5 µm/m
Max. Messlänge
Max. measuring length 30 000 mm
Referenzmarken (RI)
Reference marks (RI)
Standard: 100 mm (äquidistant) / (equidistant)
Position kundenseitig wählbar (Kunde aktiviert nicht benötigte
RI durch Abkleben) / Position selectable by customer
(customer deactivates not needed RI by covering)
An beliebiger Position, nach Kundenwunsch
At any position, on request
Vibration 55 Hz – 2000 Hz ≤ 150 m/s2(EN 60 068-2-6)
Schock / Shock 8 ms ≤ 750 m/s2(EN 60 068-2-27)
Temperatur
Temperature
Lagerung / Storage: −20 °C bis / to +70 °C
Betrieb / Operation 0 °C bis / to +60 °C
Masse / Mass MO: 20 g/m MK: 25 g/m
Schutzart EN 60529
Protection EN 60529
Die Maßverkörperungen haben keinen besonderen Schutz.
Sind sie einer Verschmutzung ausgesetzt,
müssen entsprechende Schutzmaßnahmen getroffen werden.
The graduation carriers have no special protection.
If the scales are exposed to contamination,
protective measures must be taken.

05
MS 45 MO, MK
2.3 ABMESSUNGEN / DIMENSIONS
Technische Daten / Technical data 2

MS 45 MO, MK
06
3 Sicherheitshinweise / Safety notes
3.1 PERSONENSCHUTZ / PERSONAL SAFETY 3.2 GERÄTESCHUTZ / DEVICE SAFETY
HINWEIS
NOTICE
Reinigungsmittel Stahlmaßband / Cleaning agents steel tape scale
Erlaubt / Allowed Verboten / Prohibited
Weiches, fusselfreies,
nicht scheuerndes Putztuch
Soft, lintfree, not rubbing cloth
Scheuer- und Poliermittel
Abrasives, polishes
Hochprozentige, alkoholische Reini-
ger oder Lösungsmittel, z. B. Aceton,
(Iso)Propanol, Ethanol
High-proof alcoholic cleaners or
solvents, e. g. acetone, (iso)propanol,
ethanol
Aggressive oder korrosive Mittel,
z. B. starke Säuren, Ammoniak
Aggressive or corrosive media,
e. g. strong acids, ammonia
Stellen Sie sicher, dass sich im gesamten Messbereich weder
Maschinenteile noch Fremdkörper jeglicher Art benden, um
Beschädigungen am Längenmessgerät vorzubeugen.
Make sure that neither machine parts nor foreign objects are
within the measuring range in order to prevent damages to the linear
encoder.
Die Montage der Längenmessgeräte erfordert gute mechanische und elektronische
Kenntnisse und eine präzise und sichere Arbeitsweise! Die Montage ist durch eine
ausgebildete Fachkraft unter Einhaltung der örtlichen Sicherheitsbestimmungen
durchzuführen!
The mounting of the linear encoders requires great mechanical and electronical
knowledge, moreover precise and safe operation! Therefore, mounting should only
be carried out by a qualied specialist in compliance with local safety regulations!
Schalten Sie alle von der Montage bzw. Reparatur betroffenen Geräte /
Maschinen / Anlagen vollständig ab! Trennen Sie die Geräte /
Maschinen / Anlagen gegebenenfalls vom Stromnetz und machen Sie
die Pneumatik drucklos!
Before mounting, switch off all the devices / machines / plants affected.
If appropriate, isolate the devices / machines / plants from the mains and
remove the pressure from pneumatic.
BenützenSie geeigneteSchutzausrüstungfürdieMontage / Demontage
(Handschuhe, Schutzbrille).
Wear suitable protective equipment for mounting / demounting
(gloves, goggles).

07
MS 45 MO, MK
Montagevorbereitungen / Mounting preparations 4
4.1 ZÄHLRICHTUNG / COUNTING DIRECTION
Kabel / Cable
Referenzmarke
Reference mark
4.2 VERFAHRWEG / MACHINE TRAVEL
0
5
ML
(15)
4.3 MONTAGEFLÄCHE / MOUNTING SURFACE
+
Reinigen Sie die Montagefläche vor der Montage.
Sie muss sauber, fett- und lackfrei sein.
Clean the mounting surface before mounting.
It has to be clean and free of grease or varnish.
Fräsen Sie eine Führungsnut oder bringen Sie Anschlagstifte als
Montagefläche an der Maschine an. Anforderungen an die Montage-
flächen siehe Abmessungen (s. S. 05).
Mill a guide groove or mount stop pins as a mounting surface onto
the machine. Demands for mounting see in dimensions (see page 05).
Wählen Sie den Anbau so, dass der Verfahrweg der Maschine
innerhalb der Messlänge (ML) des Messgeräts liegt.
Außerhalb der Messlänge kann es zu Fehlmessungen oder
einem Ausfall der Zählsignale kommen.
When mounting the linear encoder make sure, that the machine
travel is within the allowed measuring length (ML) of the encoder.
Operating the encoder beyond the measuring length can cause
incorrect measurements or a failure of the counting signals.
Bewegungsrichtung des Abtastkopfes für positive Zählrichtung
Direction of motion of the scanning head for positive counting direction

MS 45 MO, MK
08
HINWEIS
NOTICE
FürMontage des Abtastkopfes bitte separate Anleitung verwenden.
Formounting the scanning head, please use separate instructions.
MONTAGEANLEITUNG
MOUNTINGINSTRUCTIONS
MS 45 MO, MK
Stahlmaßbandlose oder
mitaufgezogenem Klebeband
Steeltape scale only
orwith adhesive tape
Ausgabe 04/2020  Art.Nr. 1251355-01  Dok.Nr. D1251355-02-A-01
5 Montage / Mounting

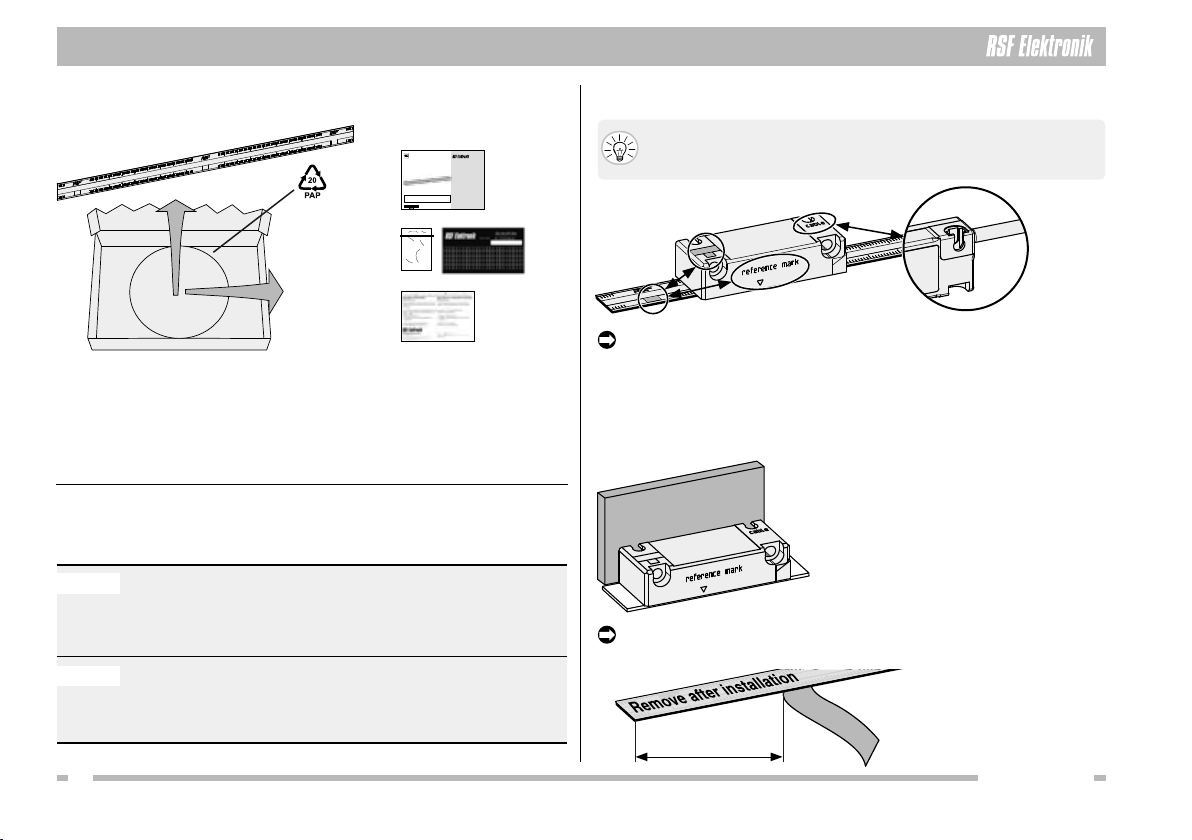

5.1 GERÄT AUSPACKEN / UNPACK ENCODER
5.2 STAHLMAßBAND MONTIEREN
MOUNTING THE STEEL TAPE SCALE
Montieren Sie das TMT MS 45 MK anstelle des MS 45 Abtastkopfs.
Legen Sie die mitgelieferte Abstandsfolie (Dicke: 1,6 mm) unter die Montagehilfe,
um den Arbeitsabstand einzuhalten.
Mount the TMT MS 45 MK instead of the MS 45 scanning head.
Insert the supplied gap foil (thickness: 1.6 mm) under the mounting tool
to observe the working gap.
Ziehen Sie die Schutzfolie vom Klebeband ungefähr 80 mm ab.
Remove protective foil from adhesive tape approximately 80 mm.
Beschädigungsgefahr durch Knicken des Stahlmaßbands!
Das Stahlmaßband verfügt über eine feine Teilungsstruktur.
Beachten Sie den kleinst zulässigen Biegeradius:
60 mm
Risk of damage due to folding of the steel tape scale!
The steel tape scale has a ne grating structure.
Observe the smallest permissible bending radius:
60 mm
B
C
A
AMS 45 MO, MK Stahlmaßband / MS 45 MO, MK steel tape scale
BMontageanleitung / Mounting instructions
CAbdeckfolie Referenzmarken MS 45 / Cover foil reference marks MS 45
DHersteller-Prüfzertikat / Manufacturer’s inspection certicate
EVerpackung / Packaging
Montieren Sie das Band mit der Montagehilfe TMT MS 45 MK.
Mount the tape scale by use of the mounting aid TMT MS 45 MK.
80 mm
D
Wellpappe
Corrugated
cardboard
E

09
MS 45 MO, MK
Montage / Mounting 5
Führen Sie das Stahlmaßband durch das TMT MS 45 MK.
Thread the steel tape scale through the TMT MS 45 MK.
Verfahren Sie das TMT MS 45 MK mit einer gleichmäßig langsamen Geschwindig-
keit entlang der Achse.
Move the TMT MS 45 MK at a steady slow speed along the axis.
Halten Sie den Beginn des Stahlmaßbands über die ersten 100 mm fest.
Hold the beginning of the steel tape scale over the rst 100 mm.
Enfernen Sie das TMT MS 45 MK.
Remove the TMT MS 45 MK.
Drücken Sie das Stahlmaßband mit einem Anpressdruck von ~20 N/cm² an.
Press down the steel tape scale with a contact pressure of ~ 20 N/cm².
Beachten Sie die idealen Bedingungen zur Haftung des Klebebands:
Verklebungstemperatur: min. +18 °C/+64 °F / max. +38 °C/+100 °F
Max. Endklebekraft nach ca. 72 h.
Observe the ideal conditions for tape adhesion:
Adhesion temperature: min. +18 °C/+64 °F / max. +38 °C/+100 °F
Max. bond strength after approx. 72 h.
Ziehen Sie die Schutzfolie vom Stahlmaßband ab.
Strip away the protective foil of the steel tape scale.

MS 45 MO, MK
10
6 Referenzmarke wählen / Select reference mark
6.1 REFERENZMARKE (RI) WÄHLEN / SELECT REFERENCE MARK (RI)
Wählen Sie die passende Referenzmarke (RI) aus.
Select the applicable reference mark (RI).
Deaktivieren Sie alle nicht gewünschten Referenzmarken, indem Sie sie
mit einem Sticker abdecken. Decken Sie dabei nicht die Hauptspur ab.
Disable any unwanted reference marks by covering them with a sticker.
Do not cover the main track.
Ausgewählte Referenzmarke
Selected reference mark
Ausgewählte Referenzmarke
Selected reference mark
Bündig mit Hauptspur
Flush with main track
Deaktivierte Referenzmarken
Disabled reference marks
Hauptspur
Main track

11
MS 45 MO, MK
Demontage, Umweltschutz, Entsorgung / Demounting, environmental protection, disposal 7
7.1 DEMONTAGE / DEMOUNTING
VORSICHT Gefahr durch Splitter und scharfe Kanten!
Bei Nichtbeachtung können Verletzungen entstehen!
Benützen Sie geeignete Schutzausrüstung für die Demontage
(Handschuhe, Schutzbrille).
Biegen / verformen Sie Maßbänder nicht zu stark.
Beachten Sie Sicherheitsdatenblätter von Lösungsmitteln.
CAUTION Danger from splinters and sharp edges!
Non-observance could cause injuries!
Wear suitable protective equipment for removal
(gloves, goggles).
Do not bend or deform scale tapes excessively.
Comply with the safety data sheets of solvents.
Verwenden Sie folgende Hilfsmittel zum Demontieren des Stahlmaßbandes:
Heißluftföhn mit Temperaturregelung, alternativ: Heizplatte mit Temperaturregelung
Bandstahl oder Metallfolie oder Fühlerlehrenband mit einer Dicke von 0,04 mm
bis 0,3 mm (bzw. halb so dick wie das verwendete Klebeband)
Alternativ: geflochtene Angelschnur (mehrfach geflochten, Durchmesser≤ 0,13 mm),
Stahldraht (Durchmesser ≤ 0,13 mm) oder Zahnseide
Lösungsmittel: 2-Propanol (Isopropanol), Ethanol, Aceton, Methyl-Ethyl-Keton
Klingenmesser mit dünner Klinge oder Skalpell
Rasierklingen mit Einspannung oder mit Halter (z. B. Ceranfeldschaber)
Kunststoffspachtel oder Kunststoffschaber
Abziehstein oder Schleifstein
Weiche, silikon- und trennmittelfreie Tücher,
Lederhandschuhe oder lösemittelbeständige Handschuhe
Use the following tools and equipment to perform the demounting of the steel tape scale:
Hot-air gun with temperature control, alternative: heating plate with temperature control
Strip steel or metal foil or feeler gauge strip with a thickness of 0.04 mm to 0.3 mm
(or half as thick as the adhesive tape used)
Alternative: Braided fishing line (multi-braided, ≤ 0.13 mm diameter),
steel wire (≤ 0.13 mm diameter) or dental floss
Solvents: 2-propanol (isopropanol), ethanol, acetone, methyl ethyl ketone
Safety cutter with thin blade or craft knife
Razor blades with fixture or holder (e.g. cooktop scraper)
Plastic scraper or plastic putty knife
Whetstone
Soft cloths free from silicones and release agents
Leather gloves or solvent-resistant gloves
Die Demontage des Geräts darf nur durch Fachpersonal vorgenommen werden. Demounting of the product is only to be performed by qualied personnel.
7.2 UMWELTSCHUTZ UND ENTSORGUNG / ENVIRONMENTAL PROTECTION AND DISPOSAL
Umweltschäden durch falsche Entsorgung des Geräts, Zubehörs
oder Peripheriegeräten!
Entsorgen Sie nicht im Hausmüll.
Entsorgen Sie Elektroschrott und Elektronikkomponenten nur
durch autorisierte Annahmestellen. Sie unterliegen der Sonder-
müllbehandlung.
Beachten Sie die Vorschriften des jeweiligen Landes.
Genaue Informationen zu gesetzlichen Regelungen gibt
die zuständige Verwaltungsbehörde.
Environmental damage due to incorrect disposal of the product,
accessories or peripherals!
Do not dispose in domestic waste.
Dispose only by authorized collection points. Electrical waste and
electronic components are subject to special-waste regulations.
Observe the applicable country-specific regulations.
More detailed information on legal regulations can be obtained
from competent authorities.
NOTICE
HINWEIS

Ges.m.b.H.
Certied acc. to
ISO 9001
ISO 14001
Ausgabe/Date 11/2021  Art.Nr. 1251355-01  Dok.Nr. D1251355-04-A-02
Elektronische Längen- und Winkelmessgeräte,
Präzisionsteilungen
Tarsdorf 93, 5121 Tarsdorf, Österreich
+43 (0)6278 / 8192-0
FAX
+43 (0)6278 / 8192-58
e-mail: [email protected]
internet: www.rsf.at
