Ruris RXM777 User manual

RO

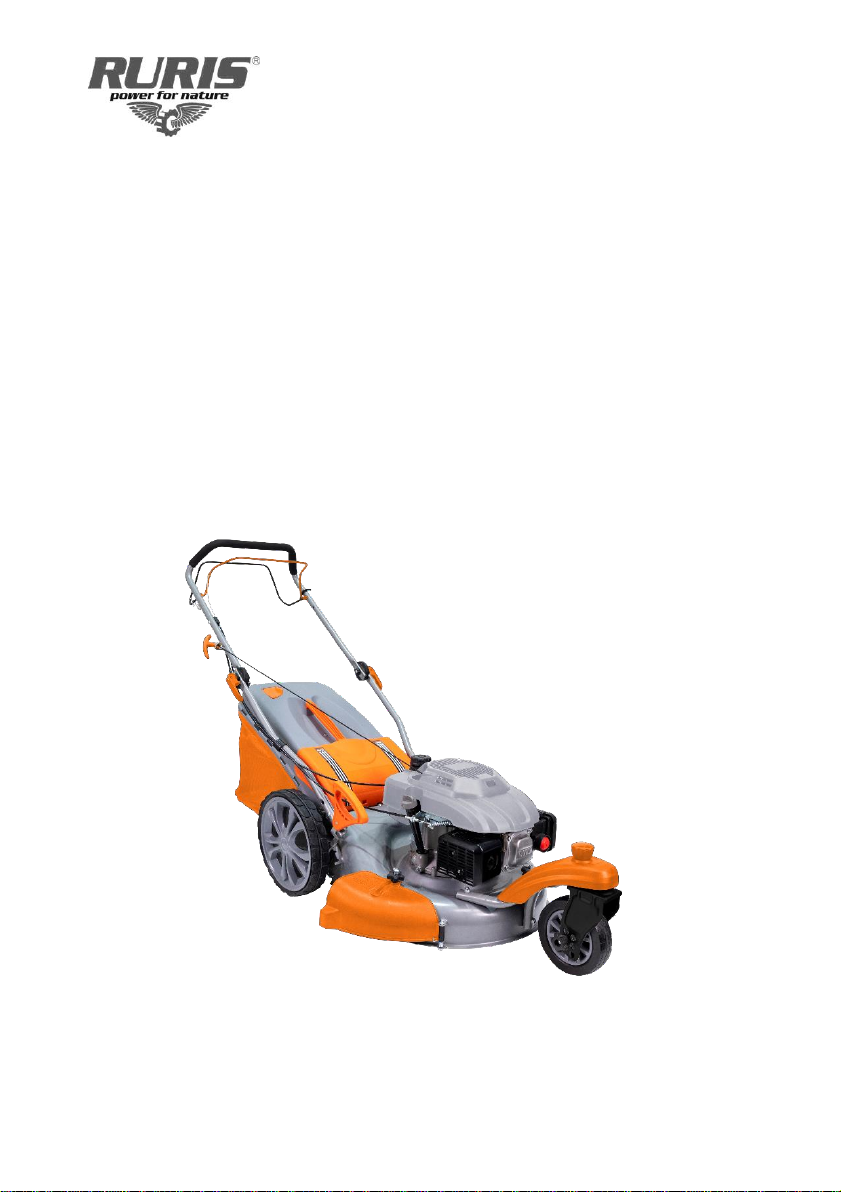

MAȘINA DE TUNS
GAZON
RURIS RXM777

2
CUPRINS
1. Introducere 3
2. Instrucțiuni de siguranță 3
2.1 Operații generale 3
2.2 Asistență 4
3. Prezentarea generală a utilajului 6
4. Date tehnice 7
5. Montajul 8
6. Alimentarea cu ulei 10
6.1 Alimentarea cu combustibil 11
6.2 Siguranța manipulării combustibilului 11
7. Verificări pre-operare 11
8. Punerea în funcțiune 12
8.1 Pornirea 12
8.2 Oprirea 13
8.3 Operarea 14
9. Întreținerea 16
10. Ghidul de probleme 19
11. Depozitarea 20
12. Declarații de conformitate 21

3
1. INTRODUCERE
Stimate client,
Îți mulțumim pentru decizia de a cumpăra un produs RURIS și pentru încrederea acordată
companiei noastre! RURIS este pe piață din anul 1993 și în tot acest timp a devenit un
brand puternic, care și-a construit reputația prin respectarea promisiunilor, dar și prin
investițiile continue menite să vină în ajutorul clienților cu soluții fiabile, eficiente și de
calitate.
Suntem convinși că veți aprecia produsul nostru și vă veți bucura de performanțele sale
timp îndelungat. RURIS nu oferă clienților săi doar utilaje, ci soluții complete. Un element
important în relația cu clientul este consilierea atât înainte de vânzare, cât și post
vânzare, clienții RURIS având la dispoziție o întreagă rețea de magazine și puncte
service partenere.
Pentru a vă bucura de produsul cumpărat, vă rugăm să parcurgeți cu atenție manualul
de utilizare. Prin respectarea instrucțiunilor, o să aveți garanția unei utilizări îndelungate.
Compania RURIS lucrează continuu pentru dezvoltarea produselor sale și de aceea își
rezervă dreptul de a modifica printre altele forma, înfățișarea și performanțele acestora,
fără a avea obligația de a comunica acest lucru în prealabil.
Vă mulțumim încă o dată că ați ales produsele RURIS!
Informaţii şi suport clienţi:
Telefon: [phone]
e-mail: [e-mail]

4
2. INSTRUCȚIUNI DE SIGURANȚĂ
Mașina dvs. de tuns gazon a fost construită să fie utilizată în conformitate cu regulile de
folosire în siguranță prezentate în acest manual. Ca în cazul oricărui tip de echipament
de putere, orice eroare sau neatenție din partea operatorului poate duce la vătămare
corporală.
2.1 OPERAȚII GENERALE
●Citiți cu atenție întregul manual de instrucțiuni înainte de asamblarea mașinii.
Citiți, înțelegeți și urmați toate instrucțiunile inscripționate pe mașină și în
manual înainte de folosire. Deveniți familiar cu controlul și folosirea acestei
mașini înainte să începeți utilizarea.
●Nu lăsați copiii sub 14 ani să folosească mașina de tuns gazon.
●Inspectați bine zona unde va fi folosită mașina. Îndepărtați toate pietrele sau
alte obiecte care pot fi luate de mașină și aruncate în orice direcție întrucât
pot să cauzeze vătămări corporale serioase operatorului sau celor care sunt
în zonă. Purtați tot timpul echipament de protecție în timp ce folosiți utilajul
pentru a vă proteja de obiecte ce pot fi aruncate de mașină în orice direcție.
●NU operați niciodată mașina de tuns gazon în picioarele goale, sandale,
papuci sau încălțăminte ușoară.
●Nu trageți niciodată mașina spre dumneavoastră în timp ce mergeți. Dacă
trebuie să mergeți înapoi, din cauza unui zid sau orice altceva ce vă
obstrucționează, urmați următorii pași:
A. Îndepărtați-vă de mașină pentru a vă extinde total brațele.
B. Asigurați-vă echilibrul cu amândouă picioarele pe pământ.
C. Trageți mașina de tuns înapoi ușor , nu mai mult de jumătate din
distanța către dumneavoastră.
●Nu operați mașina când sunteți sub influenta băuturilor alcoolice sau
drogurilor.
●Nu utilizați niciodată mașina când gazonul este ud. Întotdeauna asigurați-vă
poziția picioarelor. O alunecare sau cădere poare rezulta în vătămare
corporală serioasă. Țineți ferm mânerul și mergeți. Dacă simțiți că nu mai
puteți controla mașina, DAȚI DRUMUL IMEDIAT MÂNERULUI DE
CONTROL AL CUȚITULUI, iar acesta se va opri din rotație.
●Utilizați doar la lumina zilei sau la lumina artificială bună.
●Opriți motorul când treceți peste drumuri cu pietriș.
●Dacă echipamentul începe să vibreze anormal, opriți motorul și verificați
imediat cauza. Vibrația este în mod normal o atenționare asupra unei
probleme.
●Opriți motorul și așteptați până când cuțitul se oprește complet înainte de
îndepărtarea resturilor vegetale. Nu utilizați niciodată mașina fără apărătoare
sau alte instrumente de protecție.
●Motorul și eșapamentul devin fierbinți și pot cauza arsuri. Nu le atingeți.
●Folosiți doar accesorii recomandate de către producător.
●Dacă apar situații care nu sunt specificate în acest manual, contactați un

5
service autorizat RURIS.
Nu aveți voie să:
●Operați lângă resturi menajere, șanțuri sau marginea digurilor.
●Tundeți suprafețe în pantă cu un unghi mai mare de 15 grade deoarece riscați
dezechilibrarea.
●Tundeți gazonul ud.
●Lucrați în preajma copiilor.
●
2.2 ASISTENȚĂ
●Asigurați-vă bine, când folosiți benzină sau alți carburanți. Aceștia sunt extrem de
inflamabili și se pot aprinde. Folosiți o canistră de combustibil.
●Nu alimentați mașina cu carburant când motorul este pornit. Lăsați motorul să se
răcească cel puțin 2 minute până la realimentare.
●Înfiletați bușonul rezervorului cu grijă și ștergeți orice urmă de benzină înainte de
pornirea motorului.
●Nu alimentați mașina în zone închise.
●Nu păstrați mașina sau canistra de combustibil în spații închise unde exista surse
de foc cum ar fi centrala pe gaz, reșouri sau coșuri.
●Pentru a reduce pericolul de incendiu, păstrați mașina fără carburant. Lăsați
mașina să se răcească cel puțin 5 minute înainte de depozitare.
●Verificați cuțitul și șuruburile motorului la intervale frecvente pentru a fi strânse bine.
Apoi inspectați vizual cuțitul pentru a nu fi deteriorat (ex îndoiri, fisuri,
suprasolicitare). Strângeți bine toate piulițele și șuruburile pentru ca echipamentul
să funcționeze în condiții optime.
●Nu umblați la părțile de siguranță. Verificați funcționarea lor.
●După lovirea unui obiect străin, opriți motorul și inspectați amănunțit mașina de
gazon.
Etichete de avertizare pe mașină.
NU OPERAȚI FĂRĂ CAPACUL DE
EVACUARE SAU SACUL DE
COLECTARE
AVERTIZARE

6

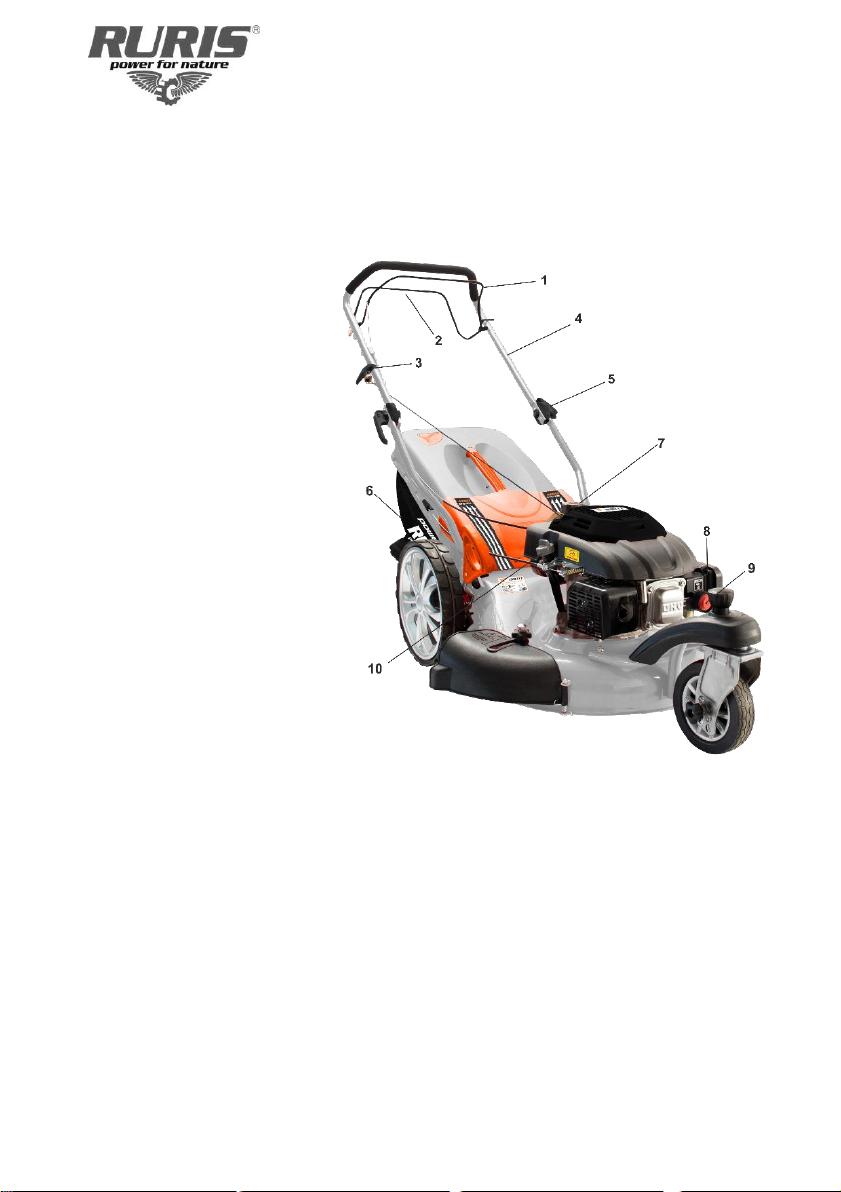

3. PREZENTAREA GENERALĂ A UTILAJULUI
1. Manetă motor-stop
2. Manetă autopropulsie
3. Manetă demaror
4. Coarne
5. Piuliță strângere coarne
6. Sac colector
7. Bușon rezervor combustibil
8. Filtru aer
9. Pompiță de amorsare
10. Jojă ulei

7
4. DATE TEHNICE
Tip motor
4 timpi
Putere
4.5 CP / 159 cc
Înălţimea de lucru
25-75 mm
Lăţimea de lucru
510 mm
Funcții
Colectare, evacuare spate,
evacuare laterală, mulching,
funcția de curățare
Pornire
Manuală
Aprindere
Electronică/magnetou
Deplasare
Autopropulsată
Tip cuțit
Lamă simplă
Consum combustibil
0,55l/h
Capacitate rezervor benzina
1.3l
Capacitate baie ulei
0,6l
Carcasă
Metal
Volum sac colector
65 l
Greutate
32.1 kg
1l

8

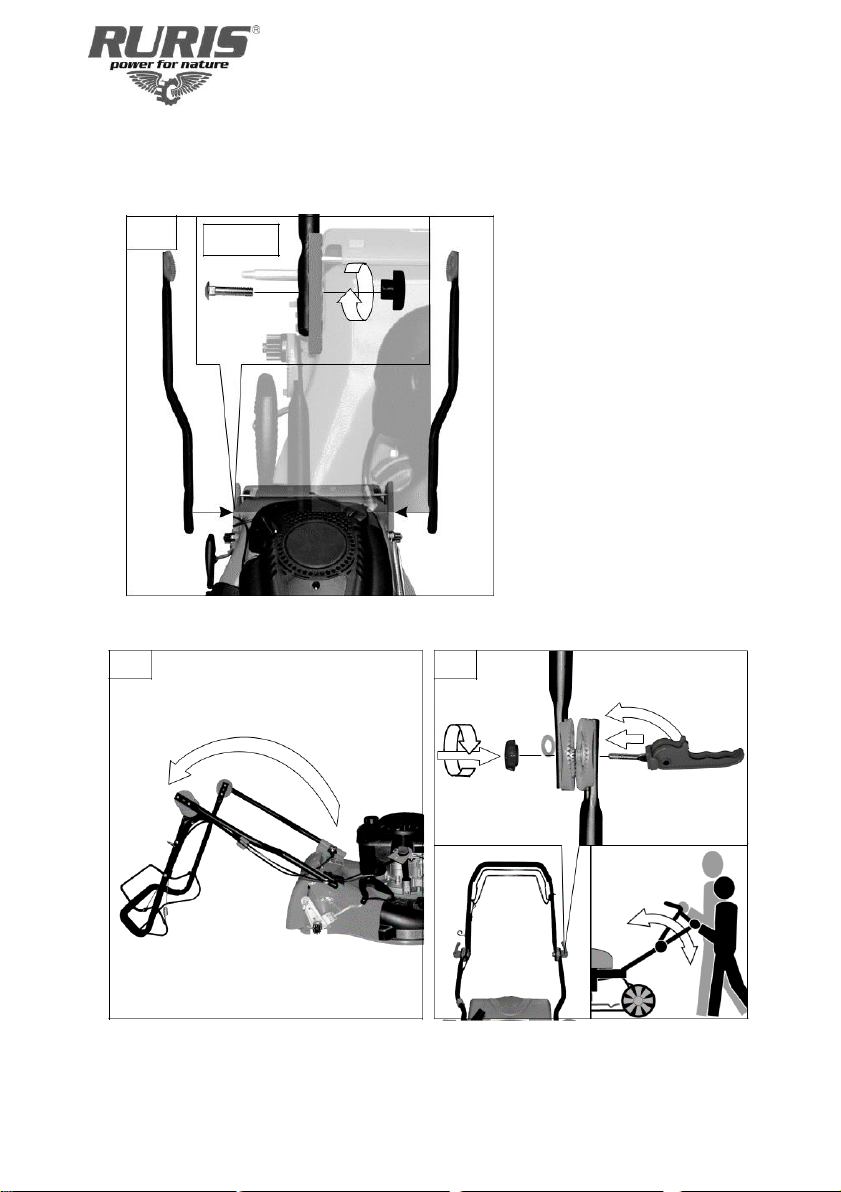

5. MONTAJUL
1. Fixați suportul cu ajutorul șuruburilor și piulițelor fluture.
2. Montați mânerul de comandă cu clemele de fixare rapidă.
3. Se montează roțile de transport.

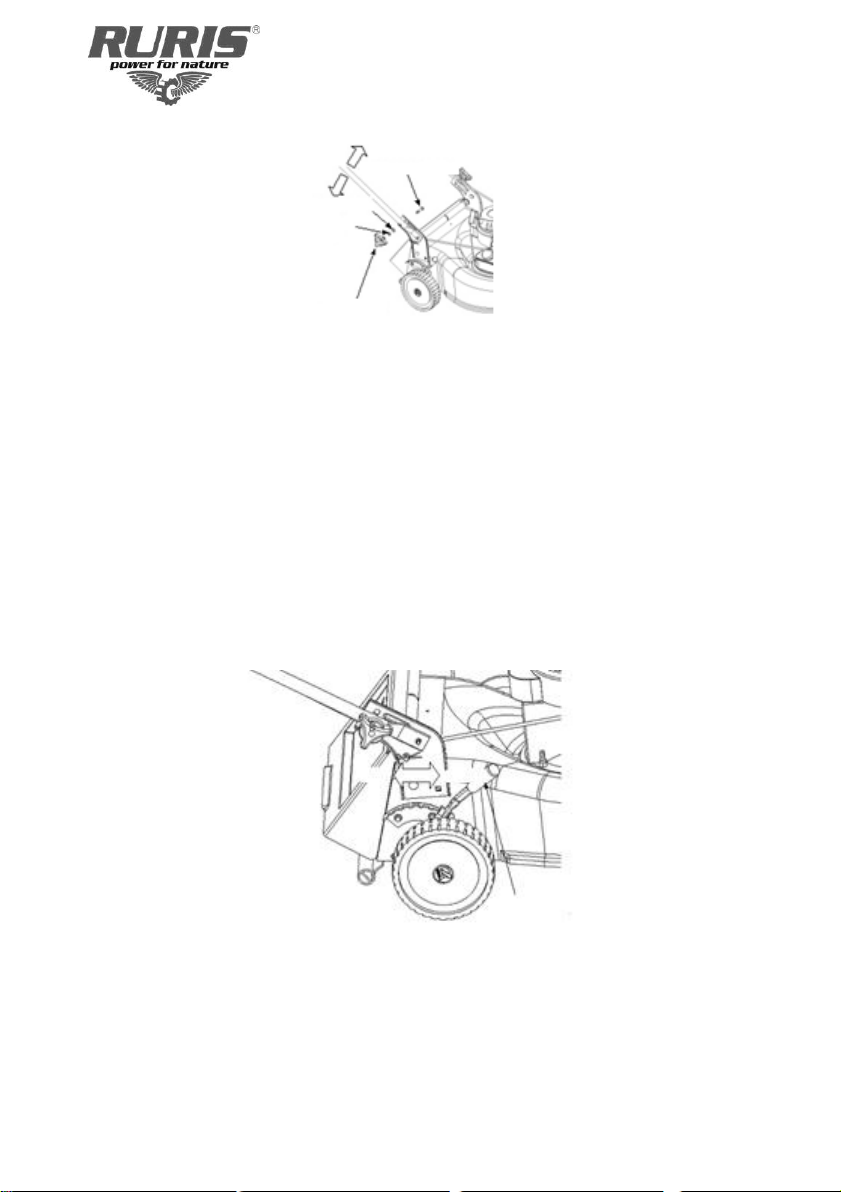

9
3. Montați roțile.

10
6. ALIMENTAREA CU ULEI
IMPORTANT: Această mașină de tuns gazon se livrează FĂRĂ ULEI în motor.
Alimentați cu ulei RURIS 4T- MAX sau un ulei de clasificare API: CI-4/SL ori superior
acestuia, după instrucțiunile din manual înainte să porniți motorul.
Capacitate baie ulei motor 0.6l.
Nivelul de ulei se verifică cu joja gradată atașată bușonului rezervorului de ulei (înfiletată).
Schimbați uleiul de motor după primele 5 de ore de funcționare, aceasta fiind perioada
de rodaj, apoi la fiecare 25 ore de funcționare sau la 6 luni.

11
6.1 ALIMENTAREA CU COMBUSTIBIL
Folosiți combustibil de calitate din stații Peco autorizate.
Alimentați cu combustibil tip BENZINĂ FĂRĂ PLUMB de cea mai bună calitate, folosind
o pâlnie de metal, în spații deschise și departe de surse de foc sau scântei, care ar putea
provoca un incendiu.
ATENȚIONARE: Nu alimentați pe sol sau în preajma plantelor, deoarece riscați
deteriorarea mediului înconjurător.
6.2 SIGURANȚA MANIPULĂRII COMBUSTIBILULUI
Acest combustibil este extrem de inflamabil. Nu fumați sau aduceți flacără
ori scânteie în aproprierea carburantului.
1. Opriţi motorul înainte de realimentare.
2. Folosirea unui ulei neadecvat poate duce la ancrasarea bujiei, înfundarea evacuării
sau griparea segmenților de piston.
3. Depărtați-vă la cel puțin 3 metri de punctul de alimentare înainte de a porni motorul.
4. Folosirea unui combustibil neadecvat va cauza defecțiuni severe ale părților interne
ale motorului în scurt timp.
ATENTIE
!
IMPORTANT

12
7. VERIFICĂRI PRE-OPERARE
1. Verificați dacă toate șuruburile sunt strânse și ajustați-le dacă este cazul.
2. Verificați fiecare manetă a ghidonului pentru a va asigura de funcționalitatea
lor. Dacă pozițiile mânerelor sunt incorecte, reglați-le pentru a fi în pozițiile
corespunzătoare.
3. Completarea uleiului.
- Umpleți baia de ulei a motorului cu ulei de lubrifiere RURIS 4T-MAX.
- Așezați utilajul pe o suprafață plană în timp ce alimentați.
- Pentru a verifica nivelul de ulei folosiți joja de ulei, uleiul trebuie să
fie la nivel maxim.
- Verificați scurgerile de ulei.
4. Curățați unitatea de praf si murdărie, în special filtrul de aer.
8. PUNEREA ÎN FUNCȚIUNE
8.1 PORNIREA
ÎNAINTE DE PORNIRE
Poziționați-vă întotdeauna cu mâinile și picioarele departe de componentele mobile ale
echipamentului.
Porniți, depozitați și alimentați mașina de tuns gazon în poziție orizontală. Porniți mașina
pe o suprafață tare sau pe o porțiune cu gazon deja tăiată.
Verificați nivelul de ulei din baia motorului.
Conectați fișa la bujie
Motoarele care echipează aceste utilaje pot fi dotate cu:
- Pompița de amorsare
- Șoc manual
- Șoc termic

13
PORNIREA: Pentru motoarele dotate cu pompiță de amorsare
Pornirea prin acționare (demaror): Amorsați carburatorul prin acționarea pompiței de
amorsare situată pe capacul filtrului de aer (3-4 acționări). Trageți mânerul stop de
urgență cu mâna stângă și lipiți-l de mânerul de ghidare. Prindeți mânerul demaror cu
mâna dreaptă și trageți ușor până când simțiți că opune rezistență. Apoi trageți constant
pentru a porni motorul. După ce motorul a pornit lăsați-l sa capete turația maxima ,după
care puteți începe lucrul.
PORNIREA: Pentru motoarele dotate cu șoc termic
Trageți mânerul stop de urgență cu mâna stângă și lipiți-l de mânerul de ghidare. Prindeți
mânerul demaror cu mâna dreaptă și trageți ușor până când simțiți că opune rezistență.
Trageți constant pentru a porni motorul. După ce motorul a pornit lăsați-l să capete turația
maximă, după care puteți începe lucrul.
PORNIREA: Pentru motoarele dotate cu soc manual
Pornirea prin acționare (demaror): Trageți mânerul stop de
urgență cu mâna stângă și lipiți-l de mânerul de ghidare și
poziționați maneta de șoc în poziția închis și acționați
maneta de accelerație la maxim ( dacă este în dotare ). Prindeți mânerul demaror cu
mâna dreaptă și trageți ușor până când simțiți că opune rezistență, apoi constant pentru
a porni motorul, după care pozitionați maneta șoc în poziție deschis (de lucru). După ce
motorul a pornit lăsați-l să capete turația maximă, după care îl puteți folosi în lucru.
PORNIREA AUTOMATĂ (la cheie): Dacă utilajul este dotat și cu pornire automată
pornirea se va face prin acționarea cheii urmând pașii de pornire în funcție de dotarea
motorului.
8.2 OPRIREA
2) Eliberați maneta de control a frânei de siguranță (motor-stop).

14
Observație: Oprirea (pentru utilajele dotate cu manetă de accelerație, oprirea se va face
după reducerea turației motorului la minim, după care eliberați mânerul de control al
frânei de siguranță motor-stop).
8.3 OPERAREA
Atenție: Îndepărtați mâinile și picioarele din zona activă a cuțitului de tăiat.
NOTA: Pentru rezultate mai bune, ridicați poziția de tăiere până determinați
care înălțime este mai bună pentru mașină.
ATENȚIE: Cuțitul continuă să se rotească pentru câteva secunde după ce
motorul este oprit.
FOLOSIREA MAȘINII DE TUNS GAZON
●Asigurați-vă că în zona de tuns nu sunt pietre, bețe, fire sau alte obiecte care ar
putea distruge mașina de tuns gazon sau motorul. Astfel de obiecte ar putea fi
accidental aruncate în orice direcție și pot cauza vătămări corporale operatorului
sau altora.
●Pentru rezultate mai bune, nu tăiați gazonul ud pentru că se poate lipi de interiorul
cuvei.
●Motorul mașinii de tuns gazon trebuie menținut la turație maxima pentru tăierea
optimă.
Atenție: Dacă mașina se lovește de un obiect străin opriți motorul, verificați
mașina cu grijă pentru a nu avea distrugeri. Dacă mașina continuă să vibreze
în timpul operării, indică o problemă.
Sacul de colectare
Aceasta mașină poate stoca gazon tăiat.
●Ridicați copertina din spate.
●Introduceți sacul de gazon în spatele tijei copertinei.
●Dați drumul copertinei din spate pentru a asigura sacul de colectare în locul lui.

15
Golirea sacului de colectare
Țineți sacul colector de gazon de cele doua mânere din spate și de jos și ridicați-l.
Copertina se va întoarce în jurul tijei și în afara sacului de colectare. Scoateți apoi sacul
de colectare din spatele tijei copertinei de pe mașină.
În timp ce țineți de mânerul
de jos, ridicați secțiunea din
spate a sacului colector de
gazon după cum vedeți în
figura alăturată. Gazonul
tăiat va cădea. Când atașați
sacul colector de gazon,
asigurați-vă ca pe tija
copertinei sa stea cârligul
sacului de gazon, între
partea dreaptă și stânga a
consolei.
Ajustări ale mânerului de înălțime
Mașina vă pune la dispoziție mai multe poziții pentru mâner si vă este trimis cu aceasta
în poziția de mijloc. Pentru a regla înălțimea procedați astfel:
●Scoateți sfoara de pornire din locașul de ghidare.
●Scoateți capătul piuliței din șurubul pătrat.
●Mișcați de mânerul de jos în jurul copertinei din spate, pentru a regla înălțimea.
Atașați mânerul de jos cu piulițe si șaibe de șuruburile pătrate.
Copertina
Tija
Carlig
Cârlige

16
AJUSTAREA ÎNĂLȚIMII DE TĂIERE
NOTA: Mașina dumneavoastră este trimisă cu înălțimea de tăiere în poziția de jos.
Ajustați înălțimea de tăiere după cum urmează.
Maneta de ajustare înălțime este situat deasupra roții dreapta din spate. Pentru a ajusta
înălțimea de tăiere, acționați maneta către exterior și manevrați-o înainte sau înapoi cu o
treapta.
NOTA: Pentru terenuri denivelate sau instabile, mutați înălțimea de taiere pe o poziție
mai înalta.
Surub cu cap inecat
Saiba plata
Saiba grower
Piulita fluture
Maner relaj
Inaltime taiere
mare
mic

17
9. ÎNTREȚINEREA
Atenție: Fiți siguri că ați deconectat fișa bujiei înainte de a efectua reparații
sau întreținere.
NOTA: Când răsturnați mașina de tuns gazon, goliți rezervorul. Nu întoarceți mașina de
tuns mai mult de 90 de grade în orice direcție și nu lăsați mașina răsturnată pentru
perioade lungi de timp. Uleiul se poate scurge în partea de sus a motorului și poate cauza
probleme de pornire.
●Schimbați uleiul de motor după primele 5 de ore de funcționare, aceasta fiind
perioada de rodaj, apoi la fiecare 25 ore de funcționare sau la 6 luni. Citiți și urmați
instrucțiunile cu grija.
●Verificați filtrul de aer după 25 de ore în condiții normale. Curățați-l la fiecare două
ore în condiții de praf. Randamentul scăzut al motorului indica faptul că filtrul de
aer trebuie curățat.
●Filtrul de aer ar trebui sa fie curățat. La începutul fiecărui sezon de tăiat gazon este
recomandat ca filtrul să fie înlocuit. Scoateți cu grija prefiltru (dacă este prevăzut)
și ansamblul cartușului de pe capac.
●După întreținerea prefiltrului și a cartușului instalați cartușul și prefiltrul in capac.
●Curățați motorul regulat și păstrați sistemul de răcire curat pentru a permite
circulația aerului, acest lucru fiind esențial pentru durata și funcționarea motorului.
Asigurați-vă să nu existe murdărie, gazon și resturi de combustibil în eșapament.
Partea de jos a mașinii de tuns gazon ar trebui curățată după fiecare folosire, pentru a
preveni strângerea de gazon tăiat, frunze, pământ sau alte resturi. Dacă se acumulează,
va cauza ruginirea si vor fi afectate performanțele utilajului.
●Deconectați fișa bujiei.
●Goliți carburantul din rezervor.
●Răsturnați mașina și sprijiniți-o pe carcasa. Păstrați partea cu filtrul de aer in sus.
Asigurați bine mașina.
●Curățați partea de dedesubt a mașinii cu instrumentele potrivite.
●Când scoateți cuțitul pentru ascuțire sau schimbare, protejați-vă mâinile cu o
pereche de mânuși groase când țineți cuțitul.
●Îndepărtați șurubul HEX HD și șaiba plata care țin cuțitul.

18
Atenție: Inspectați periodic adaptorul cuțitului să nu aibă fisuri, în special în
cazul în care loviți un obiect dur. Înlocuiți-l când este necesar.
Când ascuțiți cuțitul urmați unghiul original al muchiei ca punct de referință. Este extrem
de important ca fiecare parte de tăiat a cuțitului să fie ascuțita în mod egal pentru a
preveni dezechilibrarea cuțitului. Cuțitul dezechilibrat va cauza vibrații excesive când
motorul va intra în turație. Înainte de a reinstala cuțitul și adaptorul de cuțit, lubrifiați axul
motorului cu ulei. Asigurați-vă ca ați instalat cuțitul cu fața marcată cu număr în jos, când
mașina este în poziție de operare.
●Introduceți adaptorul cuțitului în axul motorului.
●Plasați cuțitul în adaptor. Asigurați-vă că acesta este aliniat și așezat pe adaptor.
●Plasați șaiba plată pe cuțit.
●Înlocuiți șurubul Hex HD.
NOTĂ: Pentru a fi siguri că mașina funcționează bine, șurubul cuțitului trebuie inspectat
periodic (strângere).
Mânerul stop de urgenta:
Lubrifiați punctele de
pivotare a mânerului stop
cel puțin odată pe sezon cu ulei
Roțile: Lubrifiați roțile cel puțin odată pe sezon cu ulei (ulei de motor). Dacă rotile sunt
îndepărtate pentru orice motiv, lubrifiați suprafața axului din spate și suprafața interioară
a roții cu ulei.
Maneta stop motor
Puncte de lubrifiere
Motor
Roata

19
Primele 5 ore
schimbați uleiul
La fiecare 5 ore
verificați nivelul uleiului
curățați rezidurile depuse în urma
folosirii
verificați filtrul de aer
curățați țeava de eșapament
La fiecare 25 ore/6 luni
schimbați uleiul
verificați bujia
Nu umpleți peste limită baia de ulei. Dacă puneți peste nivelul maxim pot apărea
următoarele efecte:
1. Fumegare
2. Pornire greoaie
3. Ancrasarea bujiei
4. Uleiul poate ajunge in filtrului de aer
Recomandări pentru combustibil:
Folosiți benzină curată, proaspătă, fără plumb.
Nu amestecați uleiul cu benzină.
Verificați nivelul de combustibil.
Înainte de realimentare, lăsați motorul să se răcească 2 min., curățați în jurul orificiului
de umplere înainte de a scoate bușonul rezervorului.

20
10. GHIDUL DE PROBLEME
Probleme
Cauza
Remedii
Motorul nu
pornește
○ Mânerul stop al cuțitului este
deconectat
○ Fișa bujiei deconectată
○ Cablu accelerație dereglat
○ Rezervorul este gol sau
carburantul învechit
○ Clapeta de benzină blocată
○ Fișa bujiei sau bujia defectă
○ Motor înecat
○ Strângeți mânerul stop al cuțitului
○ Conectați fișa bujiei
○ Verificați sursa cablului
○ Umpleți rezervorul sau schimbați
carburantul
○ Curățați clapeta de benzină
○ Curățați orificiile sau schimbați
fișa sau bujia
○ Aerisiți camera de ardere
Motorul
funcționează
cu fluctuații de
turație
○ Mașina merge în poziția de start
○ Aprindere întreruptă
○ Supapă de benzină blocată sau
carburant învechit
○ Apa sau mizerie în carburant
○ Filtru de aer înfundat
○ Carburator dereglat
○ Schimbați maneta de viteză pe
repede (fast)
○ Conectați și strângeți fisa bujiei
○ Curățați supapa și umpleți
rezervorul cu carburant
○ Goliți rezervorul și înlocuiți
combustibilul
○ Curățați filtrul de aer sau înlocuiți
○ Reglați carburatorul
Motor
supraîncălzit
○ Ulei de motor sub nivel
○ Circulația de aer mică
○ Carburatorul nereglat bine
○ Schimbați uleiul sau completați
○ Curățați spațiile de răcire
○ Reglați carburatorul
Întreruperi de
turație ale
motorului la
viteze mari
○ Carburator înfundat
○ Bujie defectă
○ Fișa bujie sau cablu defecte
○ Curățați carburatorul
○ Înlocuiți bujia
○ Înlocuiți fișa sau aprinderea
Vibrații
excesive
○ Cuțitul de tăiat slăbit sau mașina
dezechilibrată
○ Strângeți cuțitul de adaptor
○ Verificați balansul cuțitului
○ Schimbați cuțitul
Mașina nu
taie gazonul
○ Turația motorului prea mica
○ Gazon ud
○ Gazon prea înalt
○ Cuțitul deteriorat (neascuțit)
○ Reglați carburatorul sau pârghiile
regulatorului (service).
○ Nu tăiați gazonul când este uda,
așteptați până se usucă.
○ Tăiați odată la înălțime mare apoi
tăiați din nou la înălțimea dorită
○ Ascuțiți sau înlocuiți cuțitul
Tăiat neegal
○ Roțile nepoziționate bine
○ Cuțitul uzat
○ Plasați toate roțile la aceeași
poziție
○ Ascuțiți sau înlocuiți cuțitul
NOTA: Pentru reparații în afara ajustărilor de mai sus, contactați cel mai apropiat
service autorizat RURIS.
