Suivez toutes les instructions lorsque vous assemblez cette ton-
deuse électrique autoportée. Si l’une des pièces est endommagée
ou manquante, elle devrait être remplacée avant de poursuivre.
AVERTISSEMENT : Pour réduire le risque de
blessure, vous devez lire et comprendre ce guide d’assemblage
avant d’assembler ce produit.
Siga todas las instrucciones al armar este podadora de pasto tipo
tractor. Si falta alguna pieza o hay piezas dañadas, dichas piezas
deben reemplazarse antes de proceder a utilizar el producto.
ADVERTENCIA: Para reducir el riesgo de lesiones,
debe leer y comprender esta guía de armado antes de intentar
armar este producto.
CONSERVER CE GUIDE POUR
FUTURE RÉFÉRENCE GUARDE ESTE GUÍA PARA
FUTURAS CONSULTAS
SAVE THIS GUIDE FOR FUTURE REFERENCE
Follow all instructions when assembling this riding lawn mower. If any parts are damaged or missing, those parts must be
replaced before proceeding.
WARNING: To reduce the risk of injury, you must read and understand this assembly guide before attempting
to assemble this product.
ASSEMBLY GUIDE
GUIDE D’ASSEMBLAGE
GUÍA DE ARMADO
ELECTRIC LAWN TRACTOR
TRACTEUR DE PELOUSE
À ÉLECTRIQUE
ELÉCTRICA DE
TRACTOR DE CÉSPED
RYRM8006 / RYRM8007
RYRM8006CAN / RYRM8007CAN
Scan the QR Code to view an instructional video.
Lire le code QR pour afficher une vidéo d’instruction.
Escanee el código QR para ver un video instructivo.
RYRM8006
RYRM8007

2 — English
Rules for Safe Assembly ...................................................................................................................................................2
Symbols.............................................................................................................................................................................3
Tools Needed.....................................................................................................................................................................3
Unpacking .........................................................................................................................................................................4
Loose Parts List.................................................................................................................................................................5
Assembly...........................................................................................................................................................................6
Final Preparation............................................................................................................................................................ 7-8
Quick Start Guide..............................................................................................................................................................9
WARNING:
Strictly adhere to all torque wrench tightening specifica-
tions. Failure to do so could cause serious personal injury.
Allinformation,illustrations,photographs,andspecifications
contained in this manual are based on the latest product
information available at the time of publication. Due to
updates or other changes, there may be some differences in
this manual. We reserve the right to make product changes
at any time, without notice and without incurring any obliga-
tion to make the same or similar changes to any products
previously built or sold.
Any person attempting to assemble this product must
have proper training and experience. Read this manual
carefullyandfollowallassemblyproceduresas described.
All assembly must be completed with the unit on a level
surface.
RULES FOR SAFE ASSEMBLY
TABLE OF CONTENTS
BEFORE YOU UNPACK, SCAN THE QR CODE
BELOW TO VIEW AN INSTRUCTIONAL VIDEO.

3 — English
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
Safety Alert Indicates a potential personal injury hazard.
Electricity This product is considered to have hazardous voltage.
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE: (Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
SYMBOLS

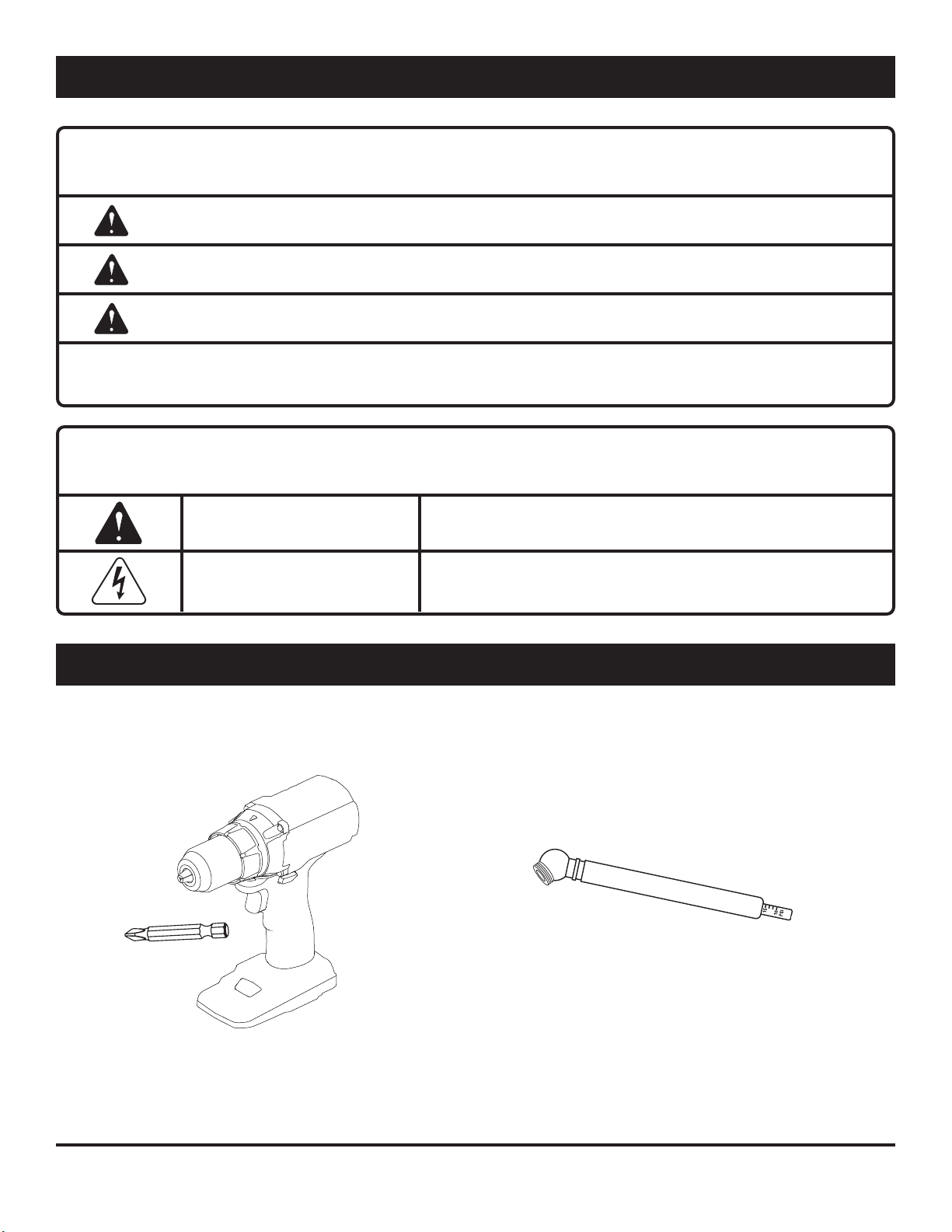

The following tools (not included or drawn to scale) are needed for assembly:
TIRE PRESSURE GAUGE
TOOLS NEEDED
DRILL WITH PHILLIPS
HEAD BIT

4 — English

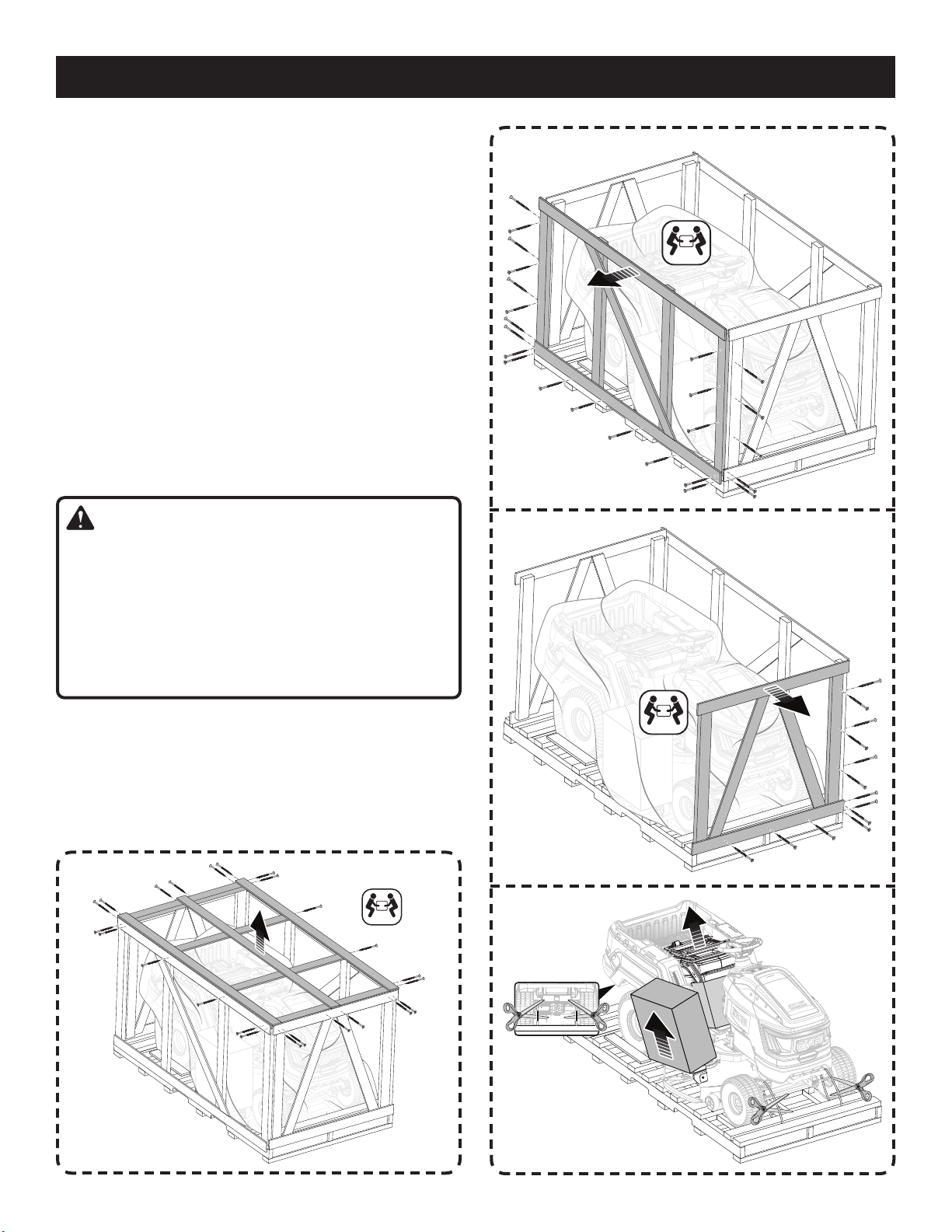

UNPACKING
Remove the Philips head screws from the top perimeter
of the crate on all for sides. Carefully lift the crate lid up
and set aside.
NOTE: Two people are required for this lift.
Remove the Philips head screws from the bottom side
board of the crate. Remove the Philips screws from each
upright on both sides of the panel.
NOTE: Two people are required for this step.
Carefully remove the crate wall and set aside.
NOTE: Two people are required for this lift.
Repeat for the remaining three sides.
NOTE: Two people are required for this steps.
Remove bag and side discharge shoot packing.
Remove the seat, remove seat packaging.
Carefully cut the straps securing your front and rear wheel
axles to the crate.
WARNING:
If any parts on the Loose Parts List are already assem-
bled to your product when you unpack it, verify the part
is assembled correctly, is properly tightened, and is
torqued correctly (where applicable) before proceeding
to the next assembly step. Use of a product that may
have been improperly assembled could result in death
or serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
NOTE: Mower should be assembled while positioned on
the frame bottom.
2X
2X
2X
1.
2.
3.
4.

5 — English
LOOSE PARTS LIST
1.
3.
2.
Key
No. Description Qty.
1 Seat...................................................................... 1
2 Charger ................................................................ 1
3 Keys ..................................................................... 3
Assembly Guide (Not Shown) .............................. 1
Operator’s Manual (Not Shown)........................... 1
WARNING:
If any parts are damaged or missing do not assemble
this product until the parts are replaced with new original
manufacturer’s parts or their equivalent. Assembly of this
product with damaged, missing, or incorrect parts could
result in serious personal injury.

6 — English
Fig. 1 Fig. 2
WARNING:
Strictly adhere to all torque wrench tightening specifica-
tions. Failure to do so could cause serious personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the start key from the tool
when you are assembling parts.

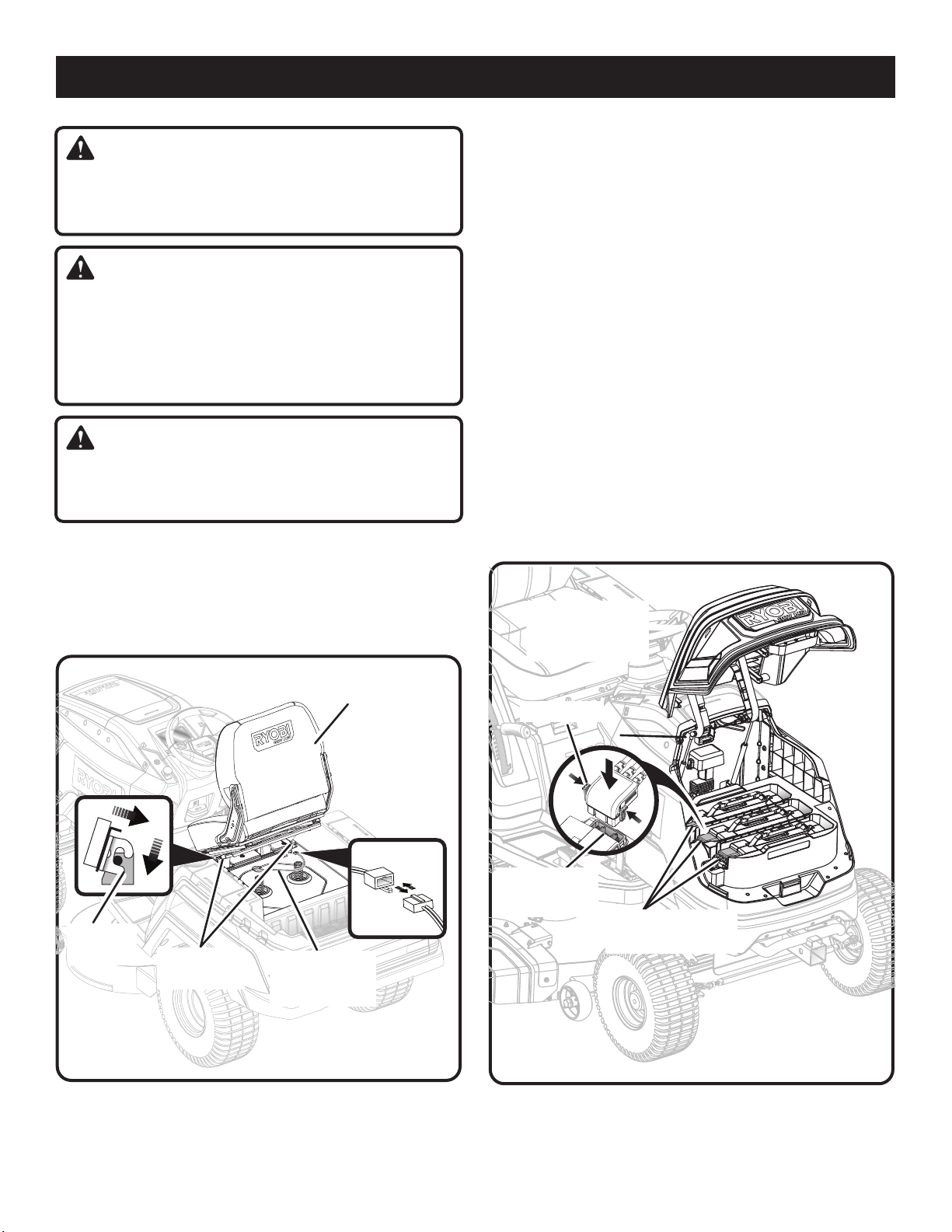

INSTALL THE SEAT
See Figure1.
Place the seat assembly over the mounting brackets and
align as shown.
Lower the seat clip so it is secured onto the mounting-
bracket.
ASSEMBLY
1
2
BATTERY
COMPARTMENT
COVER
BATTERY QUICK-
CONNECT PLUGS
TABS
QUICK-CONNECT
PORT
Attach the seat safety interlock cable to the plug on the
mower.
Lower the seat.
CONNECT THE BATTERY
See Figure 2.
When shipped from the factory, the mower’s batteries are
disconnected.
To connect:
Pull up on latch to lift tractor hood.
Remove the storage tray.
Install the battery pack’s quick-connect plug.
Repeat for each battery pack.
Replace the storage tray and lower the tractor hood. Make
sure the hood is securely latched.
SAFETY
INTERLOCK
CABLE
PLUG
MOUNTING
BRACKET
SEAT
ASSEMBLY
SEAT
CLIP

7 — English
CHECK TIRE PRESSURE
Check the air pressure in all tires before use. Improper air
pressure will affect handling, steering response, traction,
tire life, level cutting, and operator comfort. Be sure tires are
inflated to the pressure shown below.
NOTE:Tirepressureshouldonlybe measuredoradjusted
when tires are cold.
Recommended
Pressure
Front Rear
15 PSI 12 PSI
WARNING:
Check the tire pressure carefully while inflating. Too much
air in the tire could cause the tire to burst, causing seri-
ous personal injury.
VERIFY MOWER CONDITION
Inspect the entire product for damaged, missing, or loose
parts such as screws, nuts, bolts, caps, etc. Tighten securely
all fasteners and caps and do not operate this product until
any missing or damaged parts are replaced.

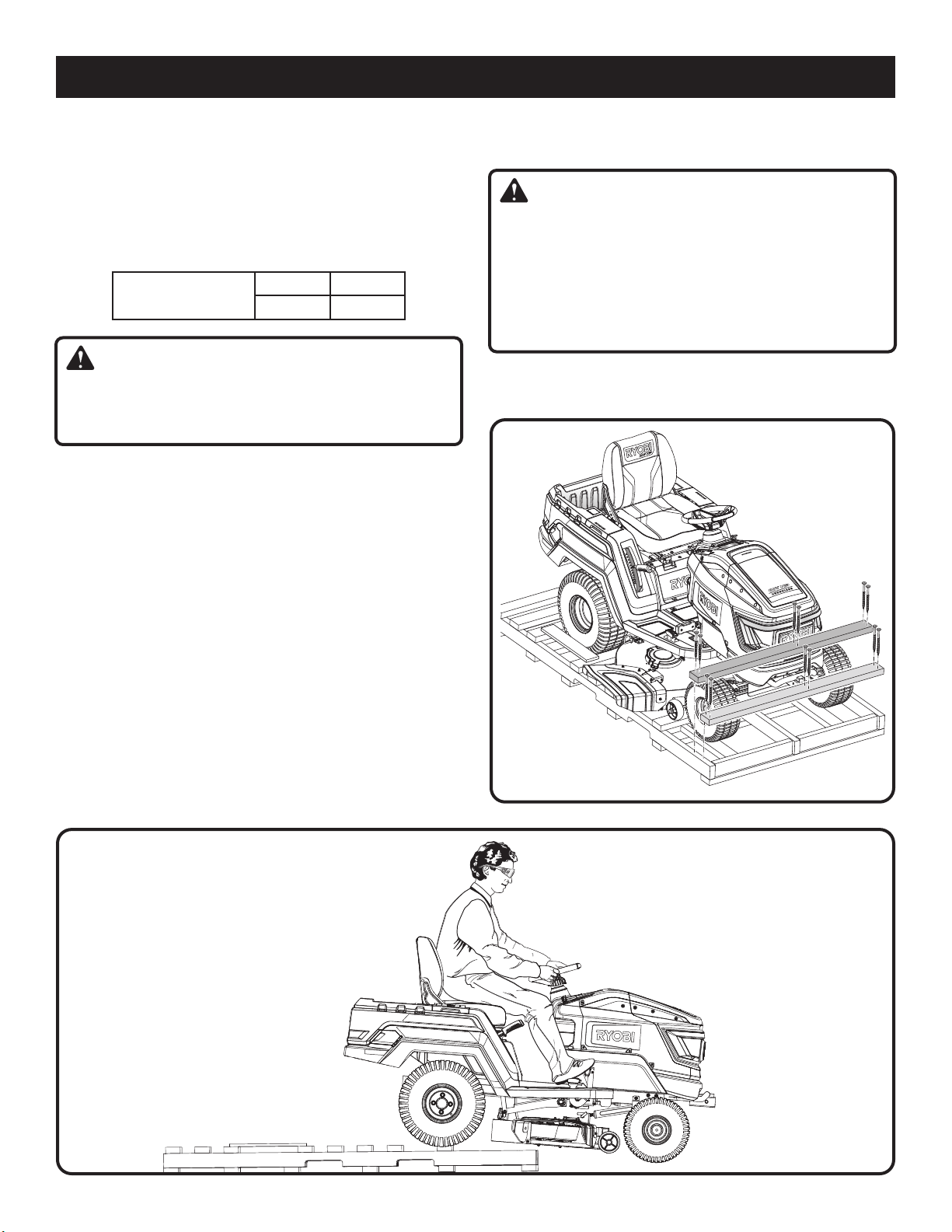

REMOVE FRONT DECK BOARDS
See Figure 3.
Remove the Philips head screws from the deck boards at
the front of the crate. Remove the boards and set aside.
NOTE: Check surrounding area for screws and any other
debris that may puncture a tire.

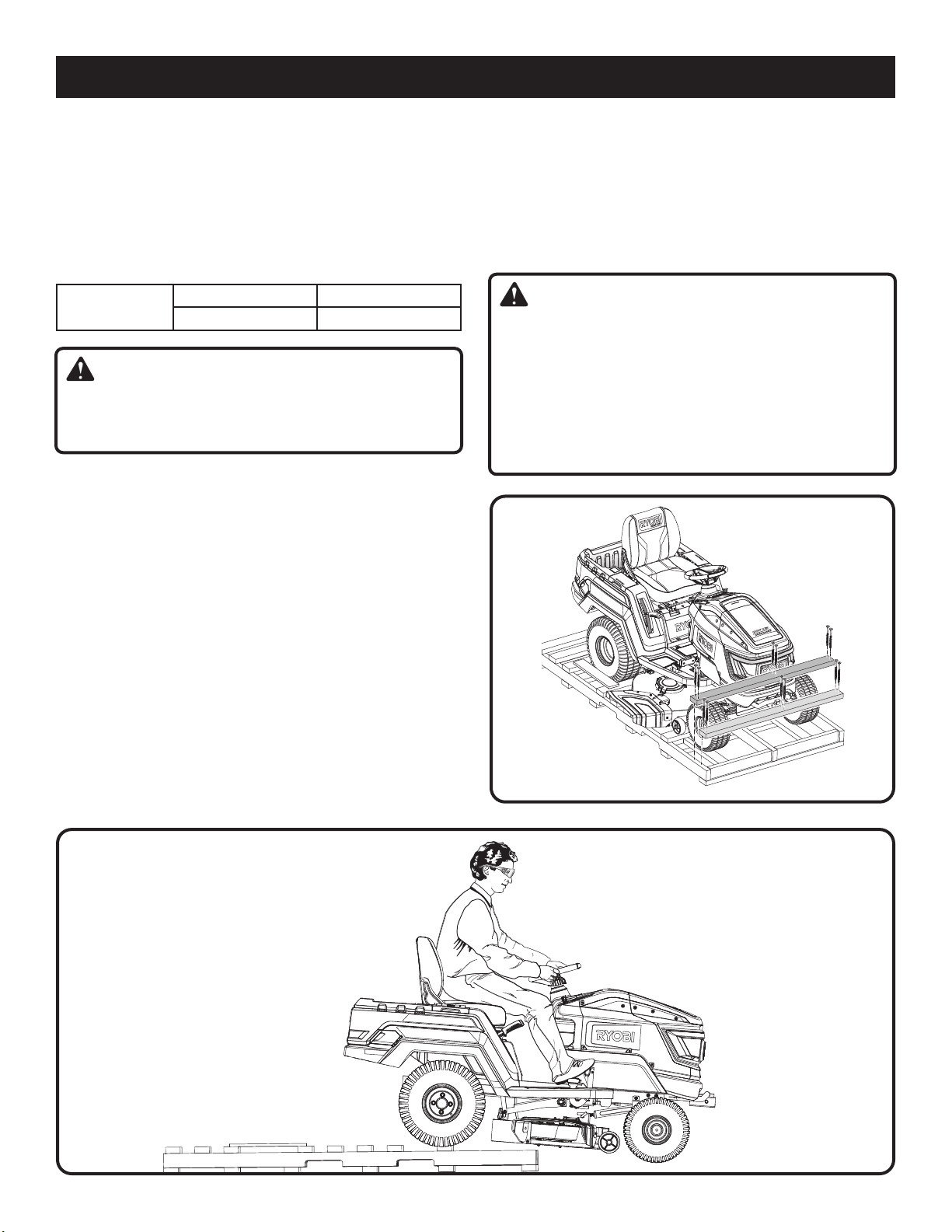

DRIVE THE MOWER OFF THE FRAME
See Figure 4.
NOTE: Mower should be assembled while positioned on the
frame bottom. Once assembly is complete, raise the cutting
FINAL PREPARATION
deck to its highest position, release the parking brake and
slowly and carefully drive mower off frame.
WARNING:
Use care when driving the mower off of the frame and
press the brake pedal as needed to control the speed.
The mower will freely roll if it is moved on an inclined
surface without pressing the brake pedal or setting the
parking brake. Failure to follow these instructions can
result in loss of control and result in death, serious per-
sonal injury, or property damage.
Fig. 3
Fig. 4

8 — English
Fig. 5
Fig. 6
FINAL PREPARATION
CHARGE THE MOWER
See Figure 5.
Mower batteries must be fully charged before first use. To
verify mower batteries are fully charged, check the battery
level indicator.
To charge:
Insert charger plug into charging port on mower, making
sure it is properly connected.
Connectchargertopowersupplyusingnormalhousehold
current of 120 V, AC only, 60 Hz.
Do not charge in an area of extreme heat or cold.
Removethe chargerfromthe moweronceitis fully charged
and ready for use.
WARNING:
To avoid accidental starting or movement of the mower
that could result in death or serious personal injury,
always remove the start key and set the parking brake
when leaving the mower unattended.
NOTICE:
Always connect the mower to the charger when the unit
is not in use. If it is not possible to leave the mower char-
ger connected, make sure to charge the batteries fully at
least once a month.

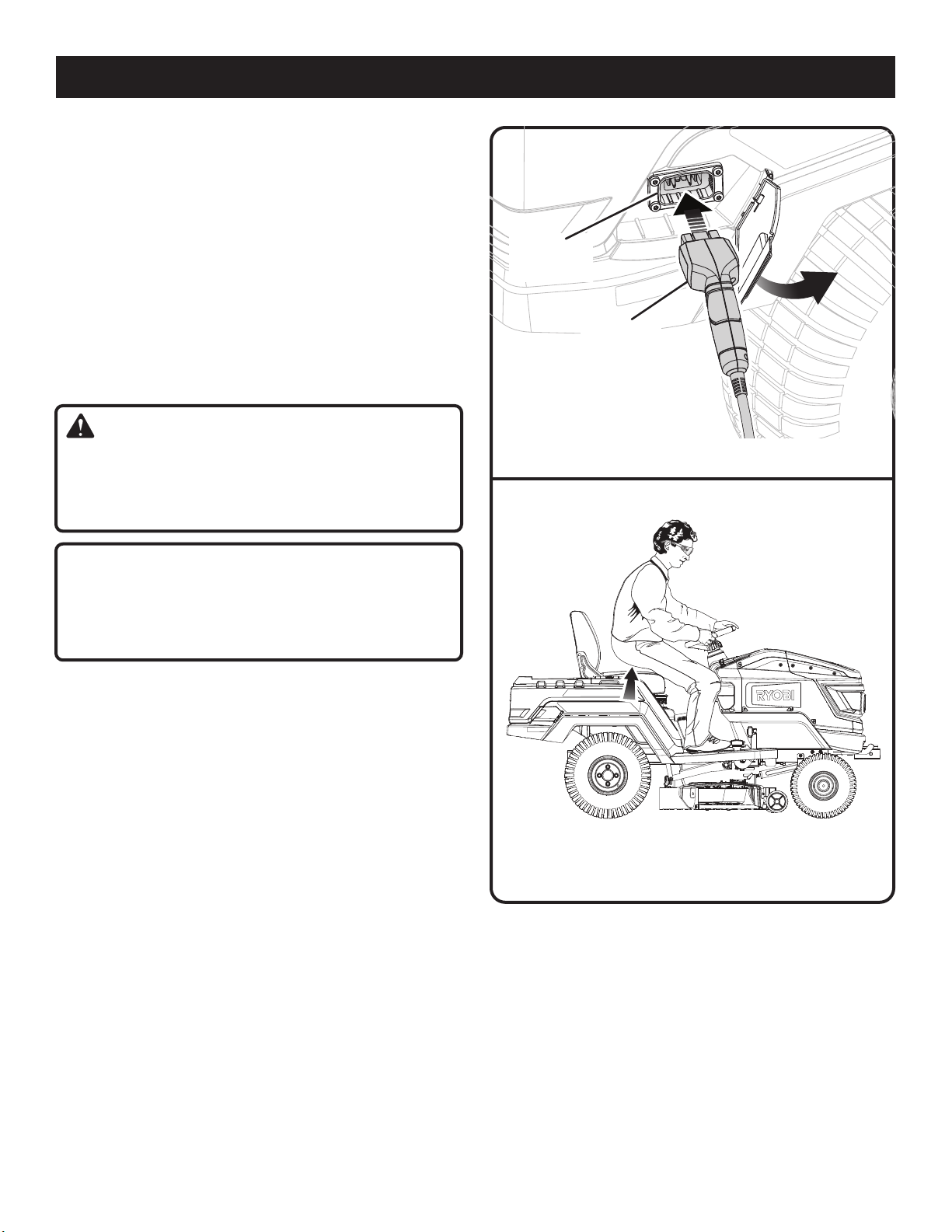

TEST THE SAFETY INTERLOCK SYSTEM
See Figure 6.
This mower features a Safety Interlock System to protect
the operator by shutting off the blades if the operator leaves
the seat with the blades running. Test the system to be sure
it is working correctly.
To test:
Position the mower on a level surface.
Make sure to set the parking brake and blade engage
knob is down.
Install start key and turn to ON position.
Raise blade engage knob to activate blades.
Briefly lift off the seat, but do not get off the mower.
The blades should shut off within 5 seconds. If they don’t,
verify you connected the safety interlock cable as described
on page 6. If the cable is connected but the system still
doesn’t function, contact customer service. Do not operate
themower until the safety interlock system has been repaired.
CHARGER
PLUG
CHARGING
PORT

9 — English
QUICK START GUIDE
RYRM8006/RYRM8006CAN RYRM8007/RYRM8007CAN
Operating the Mower:
1Test the safety interlock system. See page 15 in the operator’s manual
for details.
2Adjust the seat to desired position. 3Disconnect the charger from the mower. Verify battery charge level by
pressing the mode button on the LCDScreen. Charge if needed.
4Raise the mower deck to its highest position. 5Insert the start key and turn to ON position. 6Release parking brake. 7Press the accelerator pedal and drive to desired mowing
location.
8Stop mower, turn key to OFF, and set parking brake.
9
Lower cutting deck to desired position.
10
Turn start key to ON position and release parking brake.
11
Raise blade engage knob to activate blades and mow as desired.
To Reverse Mow:
1Depress brake and bring mower to a complete stop. 2Push blade engage knob down to turn blades off. 3Press reverse mode button. 4Raise the blade engage knob, slowly press reverse pedal and
reverse mow as needed.
When Finished:
1Stop mower on a flat, level surface. 2Push blade engage knob down to turn blades off. 3Set parking brake. 4Turn key off.
WARNING:
This Quick Start Guide is not a substitute for reading and following the operator’s manual.To reduce the risk of death or serious injury, user must read and understand the operator’s manual before using this product.
Go to www.ryobitools.com and register your new tool online. Foranyquestions about operating or maintaining your product, call the RYOBI Help Line! Your product has been fully tested prior to shipment to ensure your complete satisfaction. Troubleshootingtips arealsoavailablein your operator’s manual.
1-800-525-2579
4
4
9
11
2
10
4
85
3
2
3
7
11
4
11
8
6 8 3
10
3
1
2

2 — Français
AVERTISSEMENT :
Respectez strictement toutes les spécifications de couplage
de la clé dynamométrique. Ne pas le faire pourrait causer
de graves blessures corporelles.
Toutes les informations, illustrations, photographies et
spécifications contenues dans ce manuel sont basées sur les
toutesdernièresinformations disponiblesrelativementau produit
au moment de la publication. En raison mises à jour ou d’autres
changements, il pourrait y avoir certaines différences dans ce
manuel. Nous réservons le droit d’effectuer des changements
au produit en tout temps, sans préavis et sans être obligés de
faire les mêmes changements ou des changements similaires
aux produits construit ou vendu auparavant.
Toute personne qui essaye d’assembler ce produit doit avoir
une formation et une expérience appropriées. Veuillez lire
ce manuel attentivement et suivre toutes les procédures
d’assemblage telles que décrites.
Tout l’assemblagede l’unité doit êtreeffectuésur une surface
à niveau.
RÈGLES À SUIVRE POUR UN ASSEMBLAGE SÉCURITAIRE
TABLE DES MATIÈRES
Règles à suivre pour un assemblage sécuritaire.........................................................................................................................2
Symboles.....................................................................................................................................................................................3
Outils nécesaires.........................................................................................................................................................................3
Déballage ....................................................................................................................................................................................4
Liste des pièces lâches............................................................................................................................................................... 5
Assemblage.................................................................................................................................................................................6
Préparation finale .....................................................................................................................................................................7-8
Guide de démarrage rapide...............................................................................................................................................9
AVANT LE DÉBALLAGE, LIRE LE CODE QR
CI-DESSOUS POUR AFFICHER UNE VIDÉO
D’INSTRUCTION.

3 — Français
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Électricité Ce produit est considéré avoir une tension dangereuse.
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
SYMBOLES
Les outils suivants (non inclus ou dessinés à l’échelle) sont nécessaires pour l’assemblage et l’alignement :
OUTILS NÉCESAIRES
JAUGE DE PRESSION
PERCEUSE AVEC
EMBOUT À TÊTE
CRUCIFORME

4 — Français
DÉBALLAGE
Retirez les vis cruciformes du périmètre supérieur de tous
les côtés de la caisse. Soulevez délicatement le couvercle
de la caisse et mettez-le de côté.
NOTE : Deux personnes sont requises pour soulever la
caisse.
Retirez les vis cruciformes du panneau qui se trouve du
côté inférieur de la caisse. Retirez les vis cruciformes de
chacun des montants sur les deux côtés du panneau.
NOTE : Deux personnes sont requises pour cette étape.
Retirez délicatement la caisse et mettez-la de côté.
NOTE : Deux personnes sont requises pour soulever la
caisse.
Répétez cette étape pour les trois autres côtés.
NOTE : Deux personnes sont requises pour cette étape.
Retirezle sac et l’emballage de la chute d’éjection latérale.
Retirez le siège; retirez l’emballage du siège.
Coupez délicatement les courroies qui retiennent les axes
des roues avant et arrière à la caisse.
AVERTISSEMENT :
Si, en déballant le produit, vous constatez que des
éléments figurant dans la liste des pièces détachées sont
déjà assemblés, s’assurer que la pièce est assemblée
correctement et serrée adéquatement (le cas échéant) avant
de passer à l’étape suivante de l’assemblage. L’utilisation
d’un produit pouvant avoir été mal assemblé pourrait
entraîner la mort ou de graves blessures corporelles.
Inspectezleproduitattentivementpourvousassurerqu’aucun
bris ou dommage ne s’est produit durant l’expédition.
Si l’une des pièces est endommagée ou manquante, veuillez
appeler 1-800-525-2579 pour obtenir de l’aide.
NOTE : La tondeuse doit être assemblée lorsque cette dernière
repose sur la base de la caisse.
2X
2X
2X
1.
2.
3.
4.

5 — Français
Clé
No. Description Qté.
1 Assemblage de siège ............................................... 1
2 Chargeur................................................................... 1
3 Clés........................................................................... 3
Guide d’assemblage (non illustré) ............................ 1
Manuel de l’utilisation (non illustré) .......................... 1
AVERTISSEMENT :
Si l’une des pièces est endommagée ou manquante,
n’assemblez pas le produit jusqu’à ce que la pièce soit
remplacée par une nouvelle pièce originale du fabricant ou
une pièce équivalente. L’assemblage de ce produit avec des
pièces endommagées, manquantes ou incorrectes pourrait
entraîner des blessures personnelles graves.
LISTE DES PIÈCES UNITAIRES
1.
3.
2.

6 — Français
AVERTISSEMENT :
Respectez strictement toutes les spécifications de
serrage de la clé dynamométrique. Ne pas le faire pourrait
causer de graves blessures corporelles.
AVERTISSEMENT :
N’essayez pas de modifier ce produit ou de créer des
accessoires non recommandés pour utilisation avec ce
produit. Toute altération ou modification de la sorte est
considérée un mauvais usage pouvant donner lieu à une
condition dangereuse, laquelle pourrait entraîner des
blessures corporelles graves.
AVERTISSEMENT :
Pour prévenir le démarrage accidentel pouvant causer
de graves blessures corporelles, toujours retirer le clé de
démarrage de l’outil au moment d’assembler des pièces.
INSTALLATION DU SIÈGE
Voir la figure 1.
Placer l’assemblage du siège sur les supports de fixation
et aligner, comme illustré.
ASSEMBLAGE
Abaisser la pince de siège de sorte à la sécuriser sur le
support de fixation.
Attacher le câble de verrouillage de sécurité à la fiche
située sur la tondeuse.
Abaisser le siège.
RACCORDEMENT DE LA BATTERIE DE 80 V
Voir les figures 3 et 4.
Lorsque la tondeuse est expédiée de l’usine, les piles ne sont
pas raccordées.
Pour raccorder :
Tirer le loquet vers le haut pour soulever le capot du
tracteur.
Retirer le plateau de rangement.
Installer les prises à raccord rapide du bloc-piles.
Répétez cette étape pour chacun des blocs-piles.
Replacer le plateau de rangement et abaisser le capot
du tracteur. S’assurer que le capot est verrouillé de façon
sécuritaire.
ASSEMBLAGE DU
SIÈGE
Fig. 1 Fig. 2
1
2
FICHE
CÂBLE DE
VERROUILLAGE
DE SÉCURITÉ
PINCE
DESIÈGE SUPPORT
DE FIXATION
COUVERCLE DU
COMPARTIMENT DES
PILES
PORT À RACCORD
RAPIDE
PRISES À RACCORD
RAPIDE DES PILES
LANGUETTE

7 — Français
PRÉPARATION FINALE
VÉRIFICATION DE LA PRESSION DES PNEUS
Vérifiez la pression d’air dans tous les pneus avant utilisation. Une
mauvaise pression des pneus affectera la manipulation, la réponse
de la direction, la traction, la durée de vie des pneus, la coupe de
niveau et le confort de l’opérateur. Assurez-vous que les pneus
sont gonflés conformément aux pression illustrées ci-dessous.
NOTE : La pression des pneus devrait être mesurée ou
ajustée seulement lorsque les pneus sont froids.
Pression
recommandée
Avant Arrière
15 psi (103,4 kpa) 12 psi (82,7 kpa)
AVERTISSEMENT :
Vérifiez la pression des pneus avec prudence pendant que
vous gonflez les pneus. Un pneu qui est trop gonflé pourrait
éclater, causant de graves blessures corporelles.
VÉRIFIER L’ÉTAT DE LA TONDEUSE
Inspecter au complet le produit afin de s’assurer qu’aucune
pièce(vis, écrous, boulons,chapeaux, etc.) n’est endommagée,
manquanteou desserrée.Serrersolidement toutes les pièces de
fixation et les chapeaux et ne pas utiliser le produit tant que les
piècesmanquantes ouendommagées n’ontpas été remplacées.
RETIREZ LES PLANCHES QUI SE TROUVENT
A L’AVANT
Voir la figure 3.
Retirez les vis cruciformes des planches qui se trouvent
à l’avant de la caisse. Retirez les planches et mettez-les
de côté.
NOTE : Vérifiez les environs pour y déceler la présence de
vis ou de tout autre débris qui pourrait crever un pneu.
Fig. 3
Fig. 4
CONDUISEZ LA TONDEUSE A L’EXTERIEUR
DU CADRE
Voir la figure 4.
NOTE : La tondeuse doit être assemblée lorsque cette
dernièrereposesur la base delacaisse. Une foisl’assemblage
terminé, soulever le plateau de coupe à la position la plus
haute et conduire la tondeuse hors de la caisse.
AVERTISSEMENT :
Soyez prudent lorsque vous conduisez la tondeuse hors
du cadre, et appuyez sur la pédale de frein au besoin
pour contrôler la vitesse. La tendeuse roulera librement si
elle se trouve sur une surface inclinée sans enclencher le
frein ou le frein de stationnement. Si vous ne suivez pas
ces instructions, vous pourriez perdre le contrôle de la
machine, ce qui peut causer des blessures graves, des
dommages ou même la mort.

8 — Français
PRÉPARATION FINALE
POUR CHARGER LA TONDEUSE
Voir la figure 5.
Les batteries de la tondeuse doivent être chargées pendant
la nuit avant la première utilisation. Regarder l’indicateur de
charge de batteries pour s’assurer que la charge complète des
batteries est atteinte.
Pour charger :
Insérez la fiche du chargeur dans la prise en les connectant
bien la tondeuse.
Brancher le chargeur àl’alimentation électrique est du c.a.
domestique normal de 120 V, 60 Hz.
Ne pas charger dans des endroits où la température est
extrêmement chaude ou froide.
Retirer le chargeur de la tondeuse dès que la charge est
terminée et que la tondeuse est prête à utiliser.
AVERTISSEMENT :
Pour éviter un démarrage ou un mouvement accidentel de
la tondeuse qui pourrait causer la mort ou des blessures
graves, toujours retirer la clé de contact et enclencher le
frein à main lorsque la tondeuse n’est pas surveillée.
AVIS :
Toujours brancher la tondeuse au chargeur lorsque l’appareil
n’est pas utilisé. S’il est impossible de laisser la tondeuse
branchée au chargeur, s’assurer de charger les batteries au
moins une fois par mois.
VÉRIFICATION DU SYSTÈME DE
VERROUILLAGE DE SÉCURITÉ
Voir la figure 6.
Cette tondeuse est équipée d’un système de verrouillage de
sécurité pour protéger l’opérateur qui arrête les lames dès que
l’opérateur quitte le siège pendant que les lames tournent.
Vérifier le système pour s’assurer qu’il fonctionne correctement.
Pour vérifier :
Stationner la tondeuse sur une surface à niveau.
S’assurer d’engager le frein de stationnement et que le
bouton d’enclenchement de lame est enfoncé.
Insérer la clé de démarrage et tourner à la position « ON
» (démarrer).
Soulever le bouton d’enclenchement de lame pour activer
les lames.
Se soulever légèrement du siège sans descendre de la
tondeuse.
Les lames doivent s’arrêter en 5 secondes. Si les lames ne
s’arrêtent pas, vérifier si le raccordement du câble du système
de verrouillage de sécurité a été effectué selon la description
de la page 6. Si le câble est raccordé, mais que le système
ne fonctionne toujours pas, communiquer avec le service à
la clientèle. Ne pas faire fonctionner la tondeuse tant que le
système de verrouillage de sécurité n’est pas réparé.
Fig. 5
Fig. 6
FICHE DU
CHARGEUR
PRISE
DE CHARGE

9 — Français
4
GUIDE DE DÉMARRAGE RAPIDE
RYRM8006/RYRM8006CAN RYRM8007/RYRM8007CAN
Fonctionnement de la tondeuse :
1Vérifier le système de verrouillage de sécurité. Voir tous les détails à la page 15 dans le
manuel d’utilisation.
2Ajuster le siège à la position désirée. 3Débrancher le chargeur de la tondeuse. Vérifier le niveau de charge de la batterie en
appuyant sur le bouton de mode sur l’écran LCD. Charger le cas échéant.
4Soulever le plateau de coupe à la position la plus haute. 5Insérer la clé de démarrage et tourner à la position « ON » (démarrer). 6Relâcher le frein à main. 7Enfoncer la pédale d’accélérateur et conduire jusqu’à l’endroit de tonte désiré. 8Arrêter la tondeuse, tourner la clé à la position « OFF » (arrêt) et enclencher le frein à
main.
9Abaisser le plateau de coupe à la hauteur désirée.
10
Tourner la clé de démarrage à la position « ON » (démarrer) et relâcher le frein à main.
11
Soulever le bouton d’enclenchement de lame pour activer les lames puis appuyer sur
l’accélérateur pour tondre selon le besoin.
Pour tondre en marche arrière :
1Appuyer sur la pédale de frein jusqu’à ce que la tondeuse atteigne l’arrêt complet. 2Enfoncer le bouton d’enclenchement de lame pour arrêter les lames. 3Enfoncer le bouton du mode de marche arrière. 4Soulever le bouton d’enclenchement de lame puis enfoncer lentement la pédale de
marche arrière et tondre en marche arrière selon le besoin.
Lorsque la tonte est terminée :
1Arrêter la tondeuse sur une surface plane et à niveau. 2Enfoncer le bouton d’enclenchement de lame pour arrêter les lames. 3Enclencher le frein à main. 4Tourner la clé de démarrage à la position « OFF » (arrêt).
AVERTISSEMENT :
Cette Guide de démarrage rapide n’est pas un substitut au manuel d’utilisation, qu’il importe de lire et veillez à comprendre. Pour réduire les risques de blessures sérieuses ou mortelles, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’employer ce produit.
Visitez le site www.ryobitools.com pour enregistrer votre nouvel outil en ligne. Pour toute question concernant l’utilisation ou l’entretien du produit, appeler le service d’assistance téléphonique RYOBI! Ce produit à été entièrement testé avant expédition pour assurer la complète satisfaction de l’utilisateur. Le manuel d’utilisation donne des conseils pour le dépannage.
1-800-525-2579
BESOIN D’AIDE?
APPELER LE
www.ryobitools.com
4
9
11
2
10
4
85
3
2
3
7
11
4
11
8
6 8 3
10
3
1
2

2 — Español
ADVERTENCIA:
Cumpla estrictamente todas las especificaciones de
ajuste con la llave dinamométrica. La inobservancia
de esta advertencia podría causar lesiones personales
graves.
Toda la información, las ilustraciones, las fotografías y las
especificaciones que contiene este manual se basan en la
información más reciente sobre el producto disponible al
momento de la publicación. Debido a las actualizaciones
u otros cambios, puede haber algunas diferencias en este
manual. Nos reservamos el derecho de efectuar cambios
en el producto en cualquier momento, sin previo aviso y sin
incurrir en obligación alguna de efectuar dichos cambios o
cambios similares en los productos previamente fabricado
o vendido.
Cualquier persona que intente armar este producto debe
contar con la capacitación y la experiencia adecuadas.
Lea este manual detenidamente y siga todos los
procedimientos de armado, según se describen.
La totalidad del armado debe llevarse a cabo con la
unidad apoyada sobre una superficie nivelada.
REGLAS PARA UN ARMADO SEGURO
ÍNDICE DE CONTENIDO
Reglas para un armado seguro .........................................................................................................................................2
Símbolos............................................................................................................................................................................3
Herramientas necesarias ...................................................................................................................................................3
Cómo retirar el empaque...................................................................................................................................................4
Lista de piezas sueltas ......................................................................................................................................................5
Armado ..............................................................................................................................................................................6
Preparación final................................................................................................................................................................7
Guía de inicio rápido..........................................................................................................................................................8
ANTES DE DESEMPACAR LA UNIDAD, ESCANEE
EL CÓDIGO QR QUE APARECE A CONTINUACIÓN
PARA VER UN VIDEO INSTRUCTIVO.

3 — Español
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO: Indica una situación peligrosa, la cual, si no se evita, causará la muerte o
lesiones serias.
ADVERTENCIA: Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte
o lesiones serias.
PRECAUCIÓN: Indica una situación potencialmente la cual, si no se evita, puede causar
lesiones leves o moderadas.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Electricidad Este producto tiene un voltaje peligroso.
SÍMBOLOS
HERRAMIENTAS NECESARIAS
Las siguientes herramientas (no incluidas o dibujadas a escala) son necesarias para el armado y la alineación:
MANÓMETRO PARA
NEUMÁTICOS
TALADRO CON BROCA DE
CABEZA PHILLIPS

4 — Español
CÓMO RETIRAR EL EMPAQUE
Retire los tornillos de cabeza Philips del perímetro supe-
rior de la caja en todos los lados. Levante con cuidado
la tapa de la caja y déjela a un lado.
NOTA: Se requieren dos personas para levantarla.
Retire los tornillos de cabeza Philips de la placa lateral
inferior de la caja. Retire los tornillos Philips de cada
soporte en ambos lados del panel.
NOTA: Se requieren dos personas para este paso.
Retire con cuidado la pared de la caja y déjala a un lado.
NOTA: Se requieren dos personas para levantarla.
Repita el procedimiento para los tres lados restantes.
NOTA: Se requieren dos personas para este paso.
Retire la bolsa y el empaque del vertedor de descarga
lateral.
Retire el asiento y el empaque del asiento.
Corte con cuidado las correas que sujetan los ejes de las
ruedas delanteras y traseras a la caja.
ADVERTENCIA:
Si alguna de las piezas incluidas en la Lista de piezas
sueltas ya está ensamblada en su producto cuando lo
retira del empaque, verifique que la pieza esté ensamblada
correctamente, esté debidamente apretada y que tenga un
par de torsión correcto (si corresponde) antes de proceder
al siguiente paso del ensamblaje. El uso de un producto
que pueda haber sido armado de manera incorrecta podría
provocar la muerte o lesiones personales graves.
Inspeccione el producto detenidamente para asegurarse
de que no se hayan producido roturas ni daños durante
el envío.
Si falta alguna pieza o hay piezas dañadas, llame al
1-800-525-2579 para obtener ayuda.
NOTA: La podadora se debe armar mientras se encuentra
en el fondo del bastidor.
2X
2X
2X
1.
2.
3.
4.
