Ryobi RY31SC15 User manual

WARNING:
To reduce the risk of injury, user must read and understand the opera-
tor’s manual for their pressure washer before using this accessory. To
reduce the risk of injury or property damage, spray the pressure stream
in a safe direction to ensure proper connection of all accessories before
starting any cleaning project. Fits most pressure washers. Ensure
compatibility and proper fit before using this accessory. Wear eye
protection with side shields marked to comply with ANSI Z87.1. Risk
of fluid injections; do not point at people, pets, electrical devices or the
unit itself. Turn off the pressure washer before changing or adjusting
accessories. For cold water use only. Save these instructions. Refer
to them frequently and use them to instruct other users. If you loan
someone this tool, loan them these instructions also.
PRODUCT SPECIFICATIONS
Connections ....................................................1/4 in. Quick Connect Plug
Deck Width........................................................................................15 in.
Maximum Pressure....................................................................... 3400 psi
Maximum Water Flow....................................................................2.5 gpm
Maximum Water Temperature .......................................................... 140°F

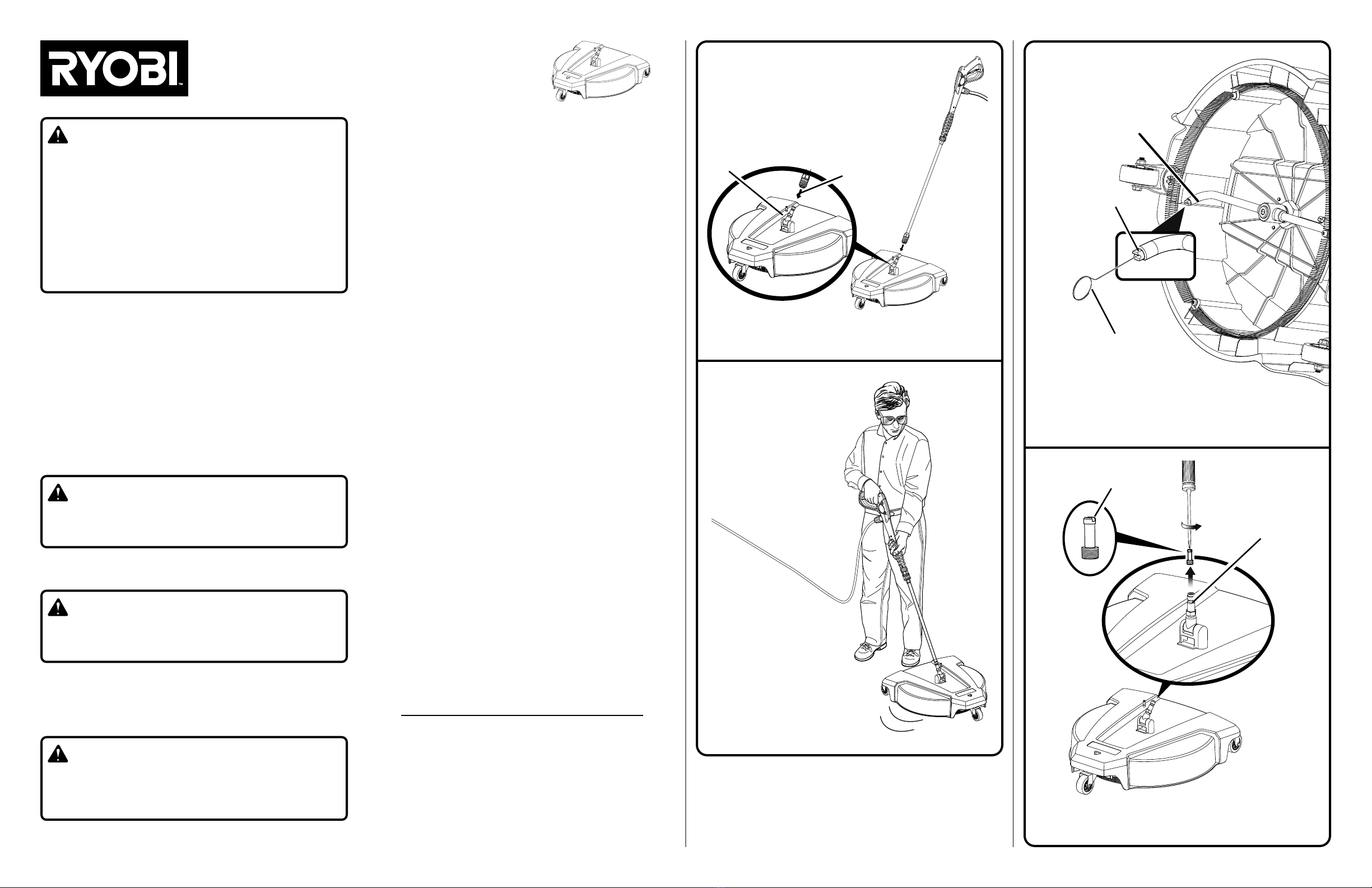

INSTALLING THE SURFACE CLEANER ON THE
SPRAY WAND
See Figure 1.
nInsert the surface cleaner inlet plug into the spray wand quick connect
coupler and secure.
WARNING:
To reduce the risk of injection or injury, only use the surface cleaner on
flat, horizontal surfaces. Never lift the surface cleaner from the cleaning
surface while operating the pressure washer.
USING THE SURFACE CLEANER
See Figure 2.
WARNING:
Do not reach hands or feet under cleaning deck. Contact with the
spinning nozzles or spray bar can result in a fluid injection or other
serious personal injury.
nStartthepressure washer as described in your pressurewashermanual.
nWalk slowly behind the cleaning deck, cleaning as you go.
NOTE:Ifstripingorswirling occurs, slow your pace. If stripingorswirling
continues, the surface cleaner nozzle(s) may be clogged. See Nozzle
Maintenance for how to clean the nozzles.
WARNING:
Striking any raised obstacle while using the surface cleaner will damage
the unit. If contact does occur and results in damage or vibration when
operating the pressure washer, stop and discontinue use. Continuing
to operate a damaged unit could result in serious personal injury.
Fig. 1
B
Fig. 2
A
NOZZLE MAINTENANCE
See Figure 3.
When shipped, two nozzles are pre-assembled to the surface cleaner.
These nozzles are appropriate for use with pressure washers operating at
2500 to 3400 psi with a maximum flow rate of 2.5 gpm.
Excessive pump pressure (a pulsing sensation felt while squeezing the
trigger and/or a higher vibration in the surface cleaner) may be the result
of a clogged or dirty nozzle.
nTurn off the pressure washer and shut off the water supply. With the
surface cleaner on the ground, pull the trigger to release water pressure.
n Disconnectsurfacecleanerfromspraywand.
nUsing the included nozzle cleaning tool or a fine needle, free any foreign
materials clogging or restricting the nozzle.
n Usingagardenhose,flushdebrisoutofnozzlebybackflushing(run-
ning the water through the nozzle backwards or from the outside to
the inside).
NOTE: Never point the nozzle outlet at your face.
n Reconnectthesurfacecleanertothespraywand.
nTurn on the water supply and start the pressure washer.
CHANGING THE HIGH PRESSURE FILTER
See Figure 4.
Once you have cleaned the deck nozzles, if the water still doesn’t flow freely
from the spray bar, it may be necessary to replace the high pressure filter.
To replace the filter:
nTurn off the pressure washer and shut off the water supply. With the
surface cleaner on the ground, pull the trigger to release water pres-
sure.
nDisconnect the surface cleaner from the spray wand.
nPlace a flat head screwdriver in the slot of the high pressure filter inside
the cleaning deck inlet plug, shown in figure 4, and turn counterclock-
wise. This will unscrew the filter and allow it to be removed.
nOnce the filter is removed from the inlet plug, replace it with a new filter
(not included).
nUsing a flat head screwdriver, turn the filter clockwise until it can no
longer be seen over the top of the inlet plug.
REPLACEMENT PARTS
The following replacement parts may be ordered by calling our customer
service department at 1-800-525-2579:
Inlet Plug...................................................................................678557001
High Pressure Filter ..................................................................308103010
Nozzle Cleaning Tool................................................................678775002
Caster.......................................................................................308451086
TTI OUTDOOR POWER EQUIPMENT, INC.
P.O. Box 1288, Anderson, SC 29622, USA
1-800-525-2579 nwww.ryobitools.com
Model/item number on product may have additional letters at the end. These letters
designate manufacturing information and should be provided when calling for service.
15 in. Surface Cleaner Attachment
RY31SC15
A - Quick connect coupler (coupleur rapide, collarin accíonado por resorte)
B - Inlet plug (connecteur, clavija de entrada de la unidad)
Fig. 3
Fig. 4
A
C
B
A
B
A - Spray bar (barre de pulvérisation, tubo rociador)
B - Nozzle (buse, boquilla)
C - Nozzle cleaning tool (nettoyer les buses, herramienta para limpiar
boquillas)
A - High pressure filter (filtre haute pression, filtro de alta presión)
B - Cleaning deck inlet plug (prise de nettoyer le filtre d’arrivée d’eau, clavija
de entrada de la unidad de limpieza)
999000123
9-20-22 (REV:01)

Accesorio para limpiador de superficie de 381 mm (15 pulg.)
RY31SC15
Accessoire de 381 mm (15 po) pour nettoyeur de surface
RY31SC15
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el
manual del operador de la lavadora de presión antes de usar este accesorio.
Para reducir el riesgo de lesiones o daños a la propiedad, rocíe el chorro de
presión en una dirección segura para asegurar que la conexión de todos
los accesorios sea correcta antes de utilizar la unidad. Para la mayoría de
las lavadoras de presión. Antes de usar el accesorio, asegúrese de que
sea compatible y se ajuste correctamente. Use protección ocular con
protección lateral con la marca de cumplimiento de la norma ANSI Z87.1.
Riesgo de inyección por fluidos; no apunte a personas, a mascotas, a
dispositivos eléctricos o a la unidad misma. Apague la lavadora de presión
antes de cambiar o ajustar los accesorios. Sólo para uso con agua fría.
Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para
instruir a otros usuarios. Si presta a alguien esta herramienta, facilítele
también estas instrucciones.
ESPECIFICACIONES DEL PRODUCTO
Conexiones .......................................................... enchufe de conexión rápida
de 6,4 mm (1/4 pulg.)
Ancho de la plataforma ........................................................ 381 mm (15 pulg.)
Presión máxima................................................................................... 3400 psi
Flujo máximo de agua...........................................................9,5 lpm (2,5 gpm)
Temperatura máxima del agua.....................................................60°C (140 °F)
INSTALACIÓN DEL LIMPIADOR DE SUPERFICIE
EN EL TUBO ROCIADOR
Vea la figura 1.
nIntroduzca la clavija de entrada del limpiador de superficie en el collarín
accionado por resorte del tubo rociador y ajústelos.
ADVERTENCIA:
Para reducir el riesgo de inyección o lesión, sólo utilice la unidad de limpieza
sobre superficies planas y horizontales. Nunca levante la unidad de limpieza
de la superficie de limpieza al utilizar la lavadora a presión.
USO DEL LIMPIADOR DE SUPERFICIE
Vea la figura 2.
ADVERTENCIA:
No ponga las manos ni los pies bajo la entrada de la unidad de limpieza.
El contacto con las boquillas giratorias o el tubo rociador puede generar
una inyección de fluido u otras lesiones personales graves.
n Enciendala lavadorade presión como sedescribe en elmanual de su
lavadora.
n Caminelentamentedetrásdelacubiertaqueselimpia.Limpieamedida
que avanza.
NOTA: Si la unidad marca rayas o gira en espiral, reduzca la velocidad.
Si la unidad sigue marcando rayas o girando en espiral, la(s) boquilla(s)
del limpiador de superficie pueden obstruirse. Consulte la sección de
Mantenimiento de las boquilas para saber cómo limpiar las boquillas.
ADVERTENCIA:
Golpear cualquier obstáculo por sobre el nivel del piso con la unidad de
limpieza dañará la unidad. Si hay contacto y dañarse la unidad o causa
vibración al operar la lavadora de presión, deténgala y suspenda su uso.
Continuar operando la unidad dañado puede causar lesiones serias.
MANTENIMIENTO DE LAS BOQUILAS
Vea la figura 3.
Antes del envío, dos boquillas están prearmadas en el limpiador de superficie.
Estas boquillas son útiles para usarse con lavadoras a presión de entre 2500 y
3400 psi con una velocidad de flujo máxima de 9,5 lpm (2,5 gpm).
Si la bomba tiene unapresión excesiva (una sensaciónde pulsación que se siente
al oprimir el gatillo y/o una vibración más alta en el limpiador de superficies)
es posible que la boquilla esté tapada o sucia.
nApague la lavadora de presión y cierre el suministro de agua. Apunte la
boquilla hacia una dirección segura y oprima el gatillo para purgar el agua.
nDesconecte el limpiador de superficie del tubo rociador.
nCon la herramienta para limpiar boquillas incluida o un aguja fina, libere la
boquilla de las obstrucciones producidas por material extraño.
nConunamangueradejardínexpulsedelaboquillatodalabasurapresente
con un contraflujo (haciendo pasar hacia atrás agua por la boquilla, o sea
del exterior hacia el interior).
NOTA: Nunca coloque el salida de boquilla en dirección al rostro.
nVuelva a conectar el limpiador de superficie en el tubo rociador.
nAbra el suministro de agua y encienda la lavadora de presión.
LIMPIEZA DEL FILTRO DE ALTA PRESIÓN
Vea la figura 4.
Una vez que usted ha limpiado las boquillas de la unidad, si el agua todavía
no fluye libremente de la tubo rociador, puede ser necesario para reemplazar
el filtro de alta presión.
Reinstalar el filtro:
nApague la hidrolavadora y cierre el suministro de agua. Con el limpiador
de superficie sobre el suelo, accione el gatillo para liberar la presión del
agua.
nDesconecte el limpiador de superficie del tubo rociador.
nColoque un destornillador de cabeza plana en la ranura del filtro de alta
presión que se encuentra dentro del tapón de la entrada de la cubierta de
limpieza, que se muestra en la figura 4, y gírelo hacia la izquierda. Esto
desatornillará el filtro y permitirá su extracción.
nUna vez que el filtro es quitado del clavija de entrada, lo reemplace con un
nuevo filtro (no incluido).
nCon un destornillador de cabeza plana, gire el filtro hacia la derecha hasta
que ya no se pueda ver por encima de la parte superior del tapón de la
entrada.
PIEZAS DE REPUESTO
Lassiguientespiezasderepuestopuedensolicitarsesisecomunicaconnuestro
departamento de servicio de atención al cliente llamando al 1-800-525-2579:
Clavija de entrada de la unidad....................................................... 678557001
Filtro de alta presión........................................................................308103010
Herramienta para limpiar boquillas ................................................. 678775002
Ruedas pivotantes...........................................................................308451086
El número de modelo/artículo que figura en el producto podría tener letras
adicionales al final. Estas designan información de fabricación y deben
suministrarse cuando llame para obtener asistencia o servicio.
AVERTISSEMENT :
Pour réduire les risques de blessure, l’utilisateur doit lire et comprendre
le manuel d’utilisation de sa laveuse à pression avant de l’utiliser. Pour
réduire les risques de blessures ou de dommages matériels, diriger le jet
dans une direction sécuritaire pour vérifier que tous les accessoires sont
bien branchés avant de commencer le nettoyage. Convient à la plupart des
laveuses à pression. S’assurer que l’accessoire est compatible et qu’il est
bien installé avant de l’utiliser. Porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Risque d’éclaboussures
; ne pas diriger vers des personnes, des animaux, des appareils électriques
ou vers la laveuse. Éteindre la laveuse à pression avant de changer ou
d’ajuster un accessoire. Utilisation à l’eau froide seulement. Conserver
cesinstructions.Lesconsulterfréquemmentetlesutiliserpourinstruire
les autres utilisateurs. Si cet outil est prêté, il doit être accompagné de
ces instructions.
FICHE TECHNIQUE
Connexions ...............................................Raccord rapide de 6,4 mm (1/4 po)
Largeurduplateau ...................................................................381 mm (15 po)
Pression maximale .............................................................................. 3400 psi
Débit d’eau maximal 9,5 l (2,5 gal) par minute
Température maximale de l’eau ..................................................60 °C (140 °F)
INSTALLATION DU NETTOYEUR DE SURFACE
SUR LA LANCE D’ARROSAGE
Voir la figure 1.
nInsérer le connecteur du nettoyeur de surface dans le coupleur rapide de
la lance d’arrosage, et fixer solidement le tout.
AVERTISSEMENT :
Pour réduire le risque d’éclaboussures ou de blessures, utiliser uniquement
le nettoyeur de surface sur une surface plane et horizontale. Toujours diriger
le nettoyeur de surface sur la surface à nettoyer pendant l’utilisation de la
laveuse à pression.
UTILISATION DU NETTOYEUR DE SURFACE
Voir la figure 2.
AVERTISSEMENT :
Ne pas mettre ses mains ou ses pieds en dessous du plateau de nettoy-
age.Lecontactaveclesbusesrotativesoulabarredepulvérisationpeut
provoquer une pénétration de fluide ou d’autres blessures graves.
n Mettre en marche la laveuse à pression, tel que décrit dans le manuel
d’utilisation de la laveuse à pression.
n Marcherlentementderrièrelejetdenettoyageetnettoyerenavançant.
NOTE : Si des marques ou des tourbillonnements apparaissent, réduire
lavitessedetravail.Si le problèmepersiste,les buses du nettoyeur de
surface peuvent être obstruées. Consulter la section sur L’entretien de la
buse pour apprendre comment nettoyer les buses.
AVERTISSEMENT :
Si le nettoyeur de surface heurte un obstacle surélevé, l’unité risque d’être
endommagée. Si un tel contact se produit et entraîner des dommages o
vibrations au moment d’employer la laveuse à pression, arrêter l’appareil
et cesser l’utilisation. Poursuivre cette utilisation un unité endommagée
peut entraîner des blessures graves.
ENTRETIEN DE LA BUSE
Voir la figure 3.
Au moment de l’expédition, deux buses ont été assemblées préalablement
sur le nettoyeur de surface. Ces buses conviennent à des laveuses à pression
qui fonctionnent à une pression de 2500 à 3400 psi et qui délivrent un débit
maximal de 9,5 l (2,5 gal) par minute.
Si la buse est bouchée ou sale, cela peut créer une pression excessive au
niveau de la pompe (une vibration est ressentie en appuyant sur la gâchette
et/ou une vibration plus importante sur la surface de la pompe).
nÉteindre la laveuse à pression et couper l’alimentation en eau. Placer le
nettoyeur de surface sur le sol et appuyer sur la gâchette pour relâcher la
pression d’eau.
nDébrancher le nettoyeur de surface de la lance d’arrosage.
nÀ l’aide d’un outil pour nettoyer le buse fourni ou d’un aiguille fine, retirer
toutematièreétrangèreengorgeantouobstruantlabuse.
nÀ l’aide d’un tuyau de jardin, retirer les débris se trouvant dans la buse en
effectuantunrinçageàcontre-courant(rincerla buse uniquementavec
de l’eau en laissant celle-ci couler en sens inverse ou de l’extérieur vers
l’intérieur).
NOTE : Ne jamais diriger lasortie de buse vers le visage.
nBrancher de nouveau le nettoyeur de surface sur la lance d’arrosage.
nOuvrir l’alimentation en eau et mettre en marche la laveuse à pression.
CHANGEMENT DU FILTRE HAUTE PRESSION
Voir la figure 4.
Une fois les buses nettoyées, si l’eau continue à ne pas circuler librement
dans la barre de pulvérisation, il peut être nécessaire de remplacer le filtre
haute pression.
Pour remonter du filtre :
nArrêterlalaveuse àpression etfermer l’alimentation d’eau.Placerle nettoyeur
de surface au sol et tirer sur la gâchette pour relâcher la pression d’eau.
nDébrancher le nettoyeur de surface de la lance d’arrosage.
nPlacer un tournevis à tête plate dans la fente du filtre haute pression à
l’intérieur du connecteur du plateau de nettoyage, montré à la Fig. 4, et
tournerdanslesensantihoraire.Lefiltreseraainsidévisséetpourraêtre
retiré.
nUne fois le filtre retiré de la fiche, le remplacer par un nouveau filtre (non
inclus).
nÀ l’aide d’un tournevis à tête plate, tourner le filtre dans le sens horaire
jusqu’à ce qu’il ne dépasse plus du connecteur.
PIÈCES DE REMPLACEMENT
Il est possible de commander les pièces de remplacement suivantes en
communiquantpartéléphoneavecleserviceàlaclientèleau1-800-525-2579.
Connecteur......................................................................................678557001
Filtre haute pression........................................................................308103010
Nettoyer les buses...........................................................................678775002
Roulettes .........................................................................................308451086
Le numéro de modèle/article sur le produit peut contenir des lettres
supplémentaires à la fin. Ces lettres désignent les informations du fabricant et
doivent être fournies lors d’un appel de demande de service.
Français Español
