Salicru EQUINOX EQX2-4002-T User manual

EQX2-4002-T, EQX2-5002-T,
EQX2-6002-T, EQX2-8002-T,
EQX2-10002-T, EQX2-12002-T
EQX2-15002-T, EQX2-17002-T
EQX2-20002-T, EQX2-25002-T
EQX2-33004-T, EQX2-40004-T
EQX2-50004-T, EQX2-60004-T
EQX2-100010-T
ES
ES
ENFR
INYECCIÓN CERO Y MONITORIZACIÓN 24H (OPCIONAL) INVERSORES SOLARES
COMPATIBLE CON LOS EQUIPOS
GUÍA RÁPIDA

2SALICRU

3
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES
Índice general
1. CONTENIDO.
2. CONSIDERACIONES.
3. INSTALACIÓN MECÁNICA.
4. INSTALACIÓN ELÉCTRICA.
4.1. DIAGRAMA DE CONEXIONADO GENERAL.
4.2. ALIMENTACIÓN DE LOS DISPOSITIVOS.
4.3. COMUNICACIÓN ENTRE LOS DISPOSITIVOS.
4.4. ESQUEMA ELÉCTRICO GENERAL DE LA INSTALACIÓN.
5. SECUENCIA DE ENCENDIDO.
6. OPERACIÓN DEL SISTEMA.
6.1. SIN INYECCIÓN CERO.
6.2. CON INYECCIÓN CERO.
7. DESCARGA Y REGISTRO DE LA APLICACIÓN
EQX-sun.
8. CONFIGURACIÓN DE LA INSTALACIÓN
(PLANTA) EN LA APLICACIÓN EQX-sun.
9. CONEXIÓN CON EL MÓDULO DE
COMUNICACIÓN 485/WIFI 24H EQX2-T Y
CONFIGURACIÓN.
10. FUNCIONAMIENTO DE LA APLICACIÓN EQX-
sun.
10.1. PANTALLA INICIAL “MIS PLANTAS”.
10.2. PANTALLA INDIVIDUAL DE PLANTA.
11. ANEXO I: INSTALACIÓN CON SISTEMA DE
INYECCIÓN CERO EXTERNO.
12. ANEXO II: INDICADORES LED Y OPERACIÓN
DEL MÓDULO DE COMUNICACIÓN 485/WIFI
24H EQX2-T.

4SALICRU

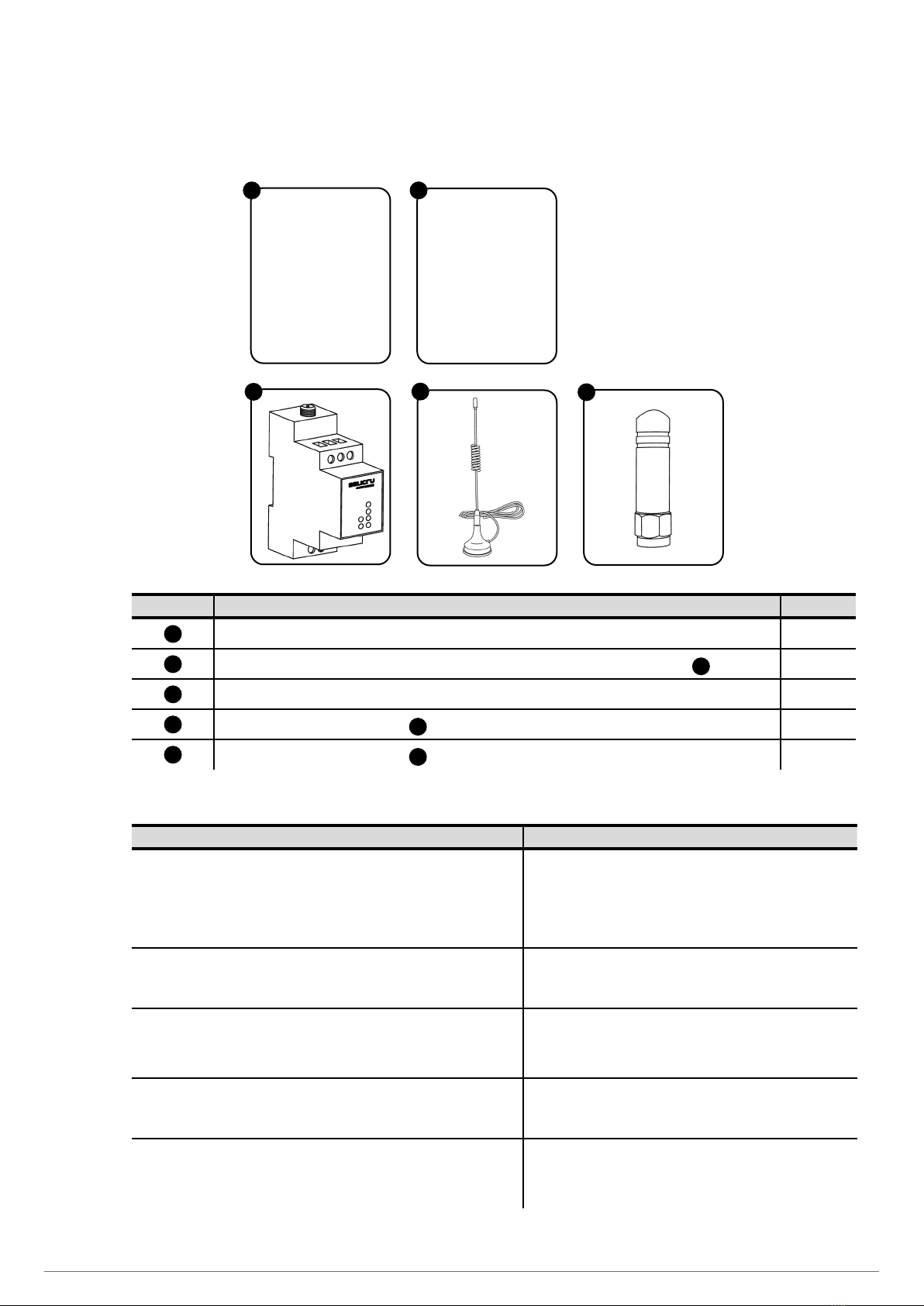

1. CONTENIDO.
Asegurar de que dispone de los siguientes elementos según la opción escogida: inyección cero, con o sin monitorización 24H.
5
1
4
2
3
Ítem Descripción Cantidad
1Analizador de red ESM3T 90D24 EQX2 o ESM3T 300D50 EQX2 1
2Juego de 3 transformadores de corriente, cableados y calibrados de origen (accesorio de 1)1
3Módulo de comunicación 485/WIFI 24H EQX2-T (opción para comunicaciones 24H) 1
4Antena largo alcance (accesorio de 3)1
5Antena corto alcance (accesorio de 3)1
Adicionalmente, para la instalación de los dispositivos se necesitará el siguiente material no incluido:
Descripción Longitud
Manguera 1: Cable de comunicaciones RS485 Ethernet o equivalente de un
par trenzado y de 0,25 mm2de sección con terminal RJ45. Un extremo con
los dos cables para conectar a los puertos RS485+ y RS485- del 485/WIFI
24H EQX2-T y el otro extremo con un conector RJ45 para conectar al puerto
RJ45 del analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2.
Longitud equivalente a la distancia existente entre el
analizador de red ESM3T 90D24 EQX2 y el módulo de
comunicación 485/WIFI 24H EQX2-T.
Manguera 2: Cable de comunicaciones RS485 apantallado, de un par
trenzado y de 0,25 mm2de sección
Longitud equivalente a la distancia existente entre el
inversor solar EQUINOX2 y el analizador de red ESM3T
90D24 EQX2.
Manguera 3: Cable de comunicaciones RS485 apantallado, de un par
trenzado y de 0,25 mm2de sección.
Longitud equivalente a la distancia existente entre el
inversor solar EQUINOX2 y el módulo de comunicación
485/WIFI 24H EQX2-T.
Cable de red (L-N) de 1,5 mm2de sección para alimentar el módulo de
comunicación 485/WIFI 24H EQX2-T.
0,3 m – o la longitud equivalente a la distancia existente
entre la alimentación de red y el módulo de comunicación
485/WIFI 24H EQX2-T.
Cable de red (L1, L2, L3, N) de 1,5 mm2de sección para alimentar el
analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2.
0,3 m – o la longitud equivalente a la distancia existente
entre los elementos de protección del cuadro eléctrico entre
los cuales se intercalen los dispositivos.

5
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES
2. CONSIDERACIONES.
Esta guía rápida ha sido elaborada para proporcionar el soporte necesario durante todo el proceso de instalación de los equipos opcionales
tanto a instaladores profesionales como a usuarios menos familiarizados en este sector, por lo que se indican todos los pasos que hay que
seguir en todo momento detalladamente.
Sin embargo, si aún y siguiendo las directrices de esta guía rápida se requiere soporte adicional, se puede contactar a nuestro servicio técnico
por cualquiera de los medios indicados en la contraportada de esta guía rápida.
La instalación de los accesorios opcionales requiere modificar la instalación eléctrica del cuadro de conexionado. Es imperativo tener en cuenta
las siguientes advertencias de seguridad:
AC

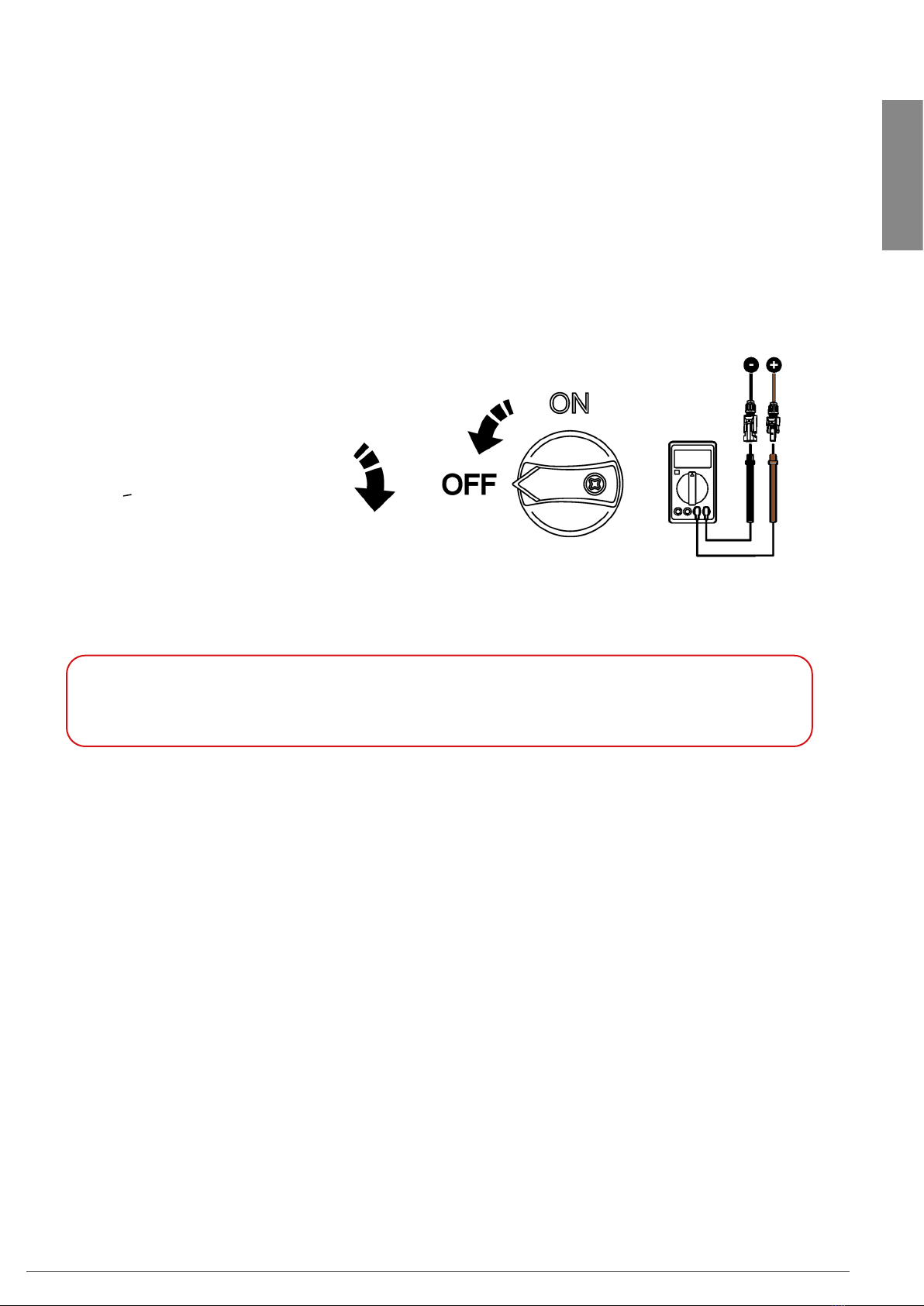

Fig. 1. Advertencias previas a la instalación.
Atención: Asegurar que el interruptor general (IGA) de la instalación corta la alimentación de toda la instalación.
Asegurar que el interruptor/seccionador del inversor está en posición OFF.
Asegurar que las protecciones de la caja de conexiones están activadas y no existe tensión en los cables que se van a manipular.
Debido a posibles actualizaciones de mejora, tanto en esta guía como en la aplicación, pueden existir cambios respecto a las explicaciones e
imágenes mostradas, por lo que se recomienda descargar la última versión en nuestra página web.
Para tener una idea general del proceso que se seguirá, al finalizar la instalación se habrán realizado los siguientes pasos:
•Intercalar físicamente los dispositivos de medida y comunicaciones en la instalación actual.
•Alimentar los dispositivos de medida y comunicaciones.
•Conectar los cables de comunicaciones entre los dispositivos.
•Configurar el “Módulo de comunicación 485/WIFI 24H EQX2-T” a través de la APP EQX-sun, y dar de alta la instalación para poder
monitorizar los datos de generación fotovoltaica, inyección/consumo de la red eléctrica y consumo de la instalación.

6SALICRU

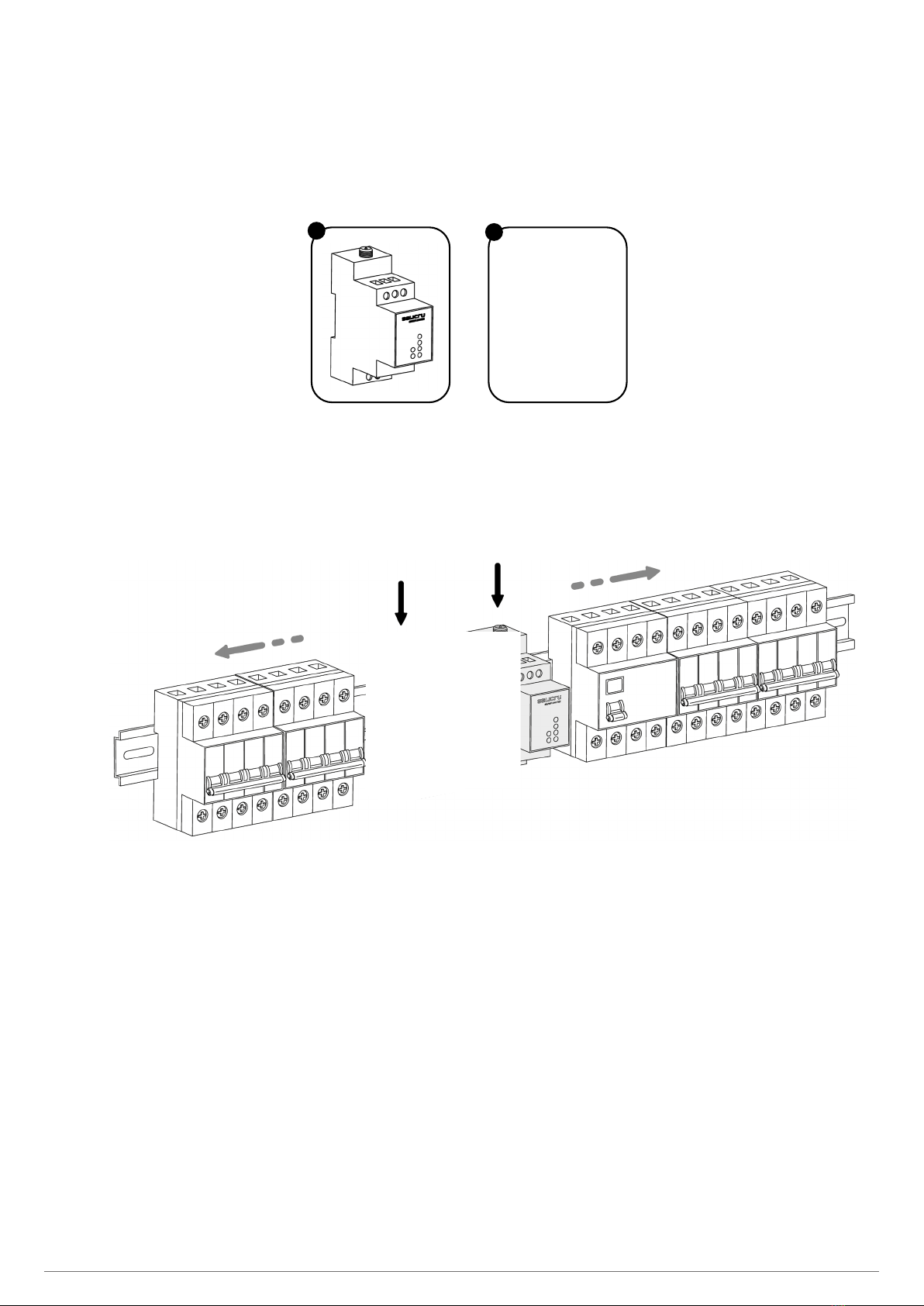

3. INSTALACIÓN MECÁNICA.
En este apartado se intercalan físicamente los dispositivos nuevos en el cuadro de protecciones de la instalación existente.
Material necesario:
3
2
1. Separar los elementos de protección IGA e ID dejando entre ellos una separación mínima de 48 mm.
2. Colocar los dispositivos (Analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2 y el Módulo de comunicación 485/WIFI 24H
EQX2-T) en el carril DIN de la caja de protecciones de la instalación en el espacio de separación que se ha habilitado.
Con el sentido desde la acometida hasta la instalación, primero colocar el analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2
y a continuación el módulo de comunicación 485/WIFI 24H EQX2-T:
ICP IGA
ID
Analizador de red
ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2
Módulo de comunicación
485/WIFI 24H EQX2-T
PIAs
3. Asegurar que ambos dispositivos tienen las pestañas de sujeción del carril DIN insertadas correctamente en la parte inferior.

7
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES
4. INSTALACIÓN ELÉCTRICA.
4.1. DIAGRAMA DE CONEXIONADO GENERAL.
Este diagrama muestra la estructura y composición del cableado de la monitorización 24h. para el inversor trifásico de la serie EQX2-T, en
relación con el proyecto real. La instalación y el cableado deben cumplir con los estándares locales.
ICP
MCB
Fus.
SPD
Inverter
ID
IGA
ID
Analizador de red
ESM3T 90D24 EQX2 /
ESM3T 300D50 EQX2
Módulo de comunicación
485/WIFI 24H EQX2-T
PIAs
(*)
CT's
Leyenda abreviaturas:
ICP – Interruptor de control de potencia.
IGA – Interruptor general automático.
ID – Interruptor diferencial.
MCB – Interruptor magnetotérmico
(Magnetic Circuit Breaker).
Fus. – Fusibles.
SPD – Protector de sobretensiones
(Surge Protection Device).
PIA – Pequeño interruptor automático.
PV – Paneles fotovoltaicos.
Meter – Sistema de comunicación con
el Medidor.
L3
L2
L1
N
Para no sobrecargar el es-
quema, los cables de tierra
únicamente se han representado en los
puntos de conexión a tierra de los dispo-
sitivos de protección, del inversor y del
sistema de baterías.
(*) Hacia el campo fotovoltaico (no representado).
- Código de colores utilizado para representar la red de distribución e instalación: NEGRO, MARRÓN o GRIS para las fases L1, L2 y L3, y AZUL
para el neutro.
- Código de colores utilizado para representar el cable de tierra: AMARILLO/VERDE.
- Código de colores utilizado para representar la alimentación de DC de la instalación: ROJO para los cables positivos y NEGRO para los cables
negativos.
- Código de colores utilizado para representar las comunicaciones entre los equipos de la instalación: LILA y NARANJA.

8SALICRU
En este apartado se conectan eléctricamente los dispositivos nuevos en el cuadro de protecciones de la instalación existente.
Material necesario:
2
Los transformadores CT están cableados de origen al medidor.
4.2. ALIMENTACIÓN DE LOS DISPOSITIVOS.
El analizador de red ESM3T EQX2 registrará constantemente la energía que se consuma de la red o que se vierta a ésta,
trabajando de un modo similar al del contador de la compañía eléctrica. El módulo de comunicación 485/WIFI 24H EQX2-T será
el encargado de transmitir los datos proporcionados tanto por el analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2 como
por el inversor solar EQUINOX2 para poder visualizarlos en la aplicación EQX-sun.
1. Alimentar el analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2 y módulo de comunicación 485/WiFi 24H EQX2-T.
El analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2 es el primer dispositivo que se tiene que instalar después del IGA,
seguido del módulo de comunicaciones 485/WiFi 24H EQX2-T. Conectar como se indica en la siguiente ilustración:
Atención:
Conector
frágil, par de
apriete máximo
0,1 Nm.
Pin Código cables
1Cable L1
2Cable L2
3Cable L3
4Cable N
ICP IGA
ID
Analizador de red
ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2
Módulo de comunicación
485/WIFI 24H EQX2-T
PIAs
Muy importante:
Respetar el orden
de las fases.
L1
L2
L3
N
Cables de
alimentación
no suministrados: 0,30
m de cable de red (L1,
L2, L3, N) de 1,5mm2de
sección.

9
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES

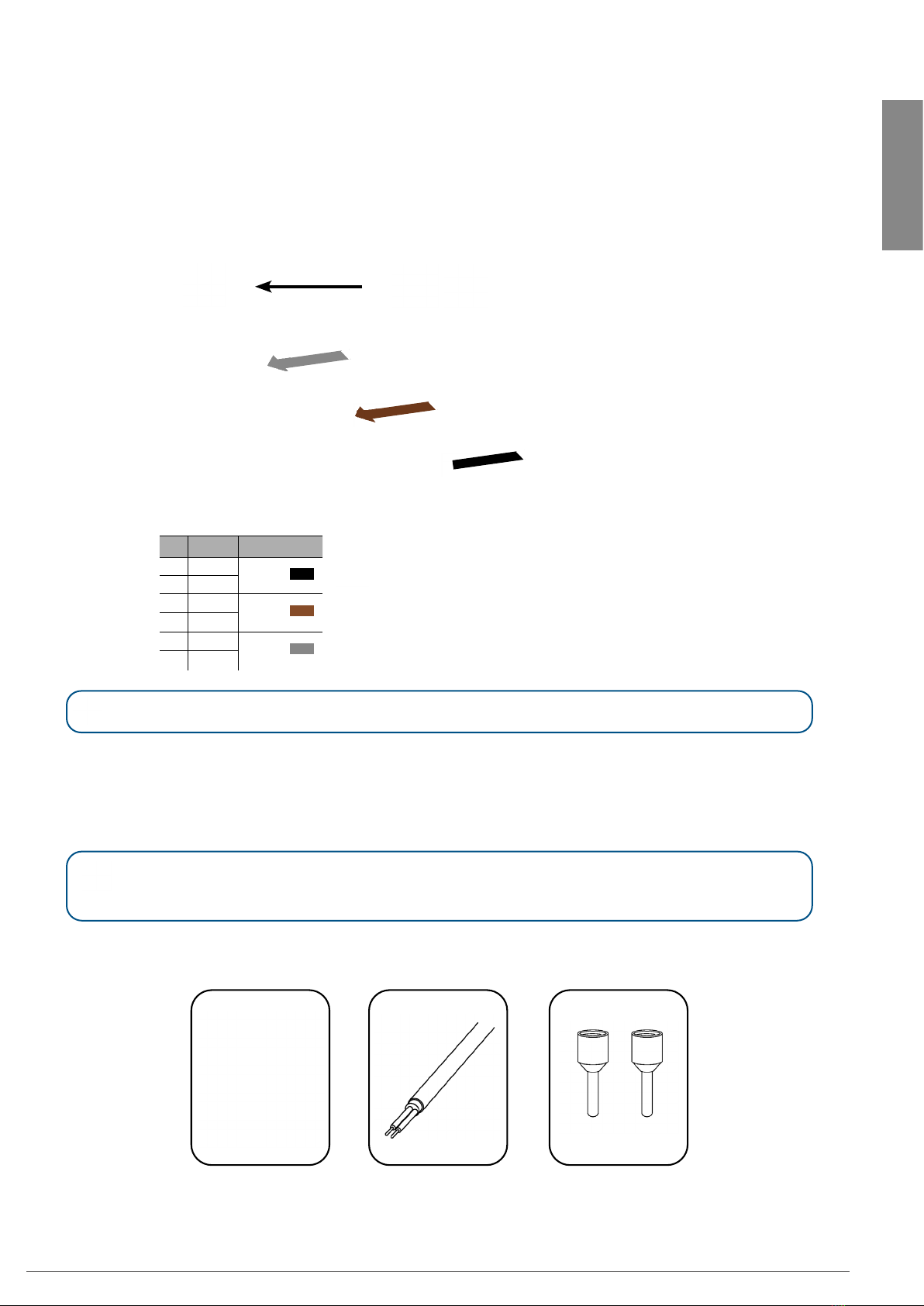

2. Conectar los transformadores de intensidad CT.
La lectura de la tensión se realiza de forma directa, mientras que la intensidad se mide a través de los transformadores de corriente
externos.
Los transformadores de corriente ya están cableados. Se deben instalar en los cables de las fases L1, L2 y L3, justo después del IGA,
haciendo coindicir la flecha con el sentido que sigue la corriente en la instalación cuando se vierte energía a la red: desde las cargas hacia
la acometida.
IMPORTANTE: respetar el
orden de las fases L1, L2, L3
L1
L2
L3
CONSUMOS
RED
P1
P2
Pin Pin CT Código cables
5S1 Cable L1
6S2
7S1 Cable L2
8S2
9S1 Cable L3
10 S2
Cables de alimentación no suministrados: 0,3 m. de cable de red (L1, L2, L3, N) de 1,5 mm2de sección.
4.3. COMUNICACIÓN ENTRE LOS DISPOSITIVOS.
Los tres dispositivos (Analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2, módulo de comunicación 485/WIFI 24H
EQX2-T e Inversor solar EQUINOX2) tienen que estar comunicados entre sí para poder monitorizar en todo momento los datos
de consumo, generación y energía exportada e importada de la red para que aparezcan en la aplicación EQX-sun.
Material necesario no incluido:

10 SALICRU

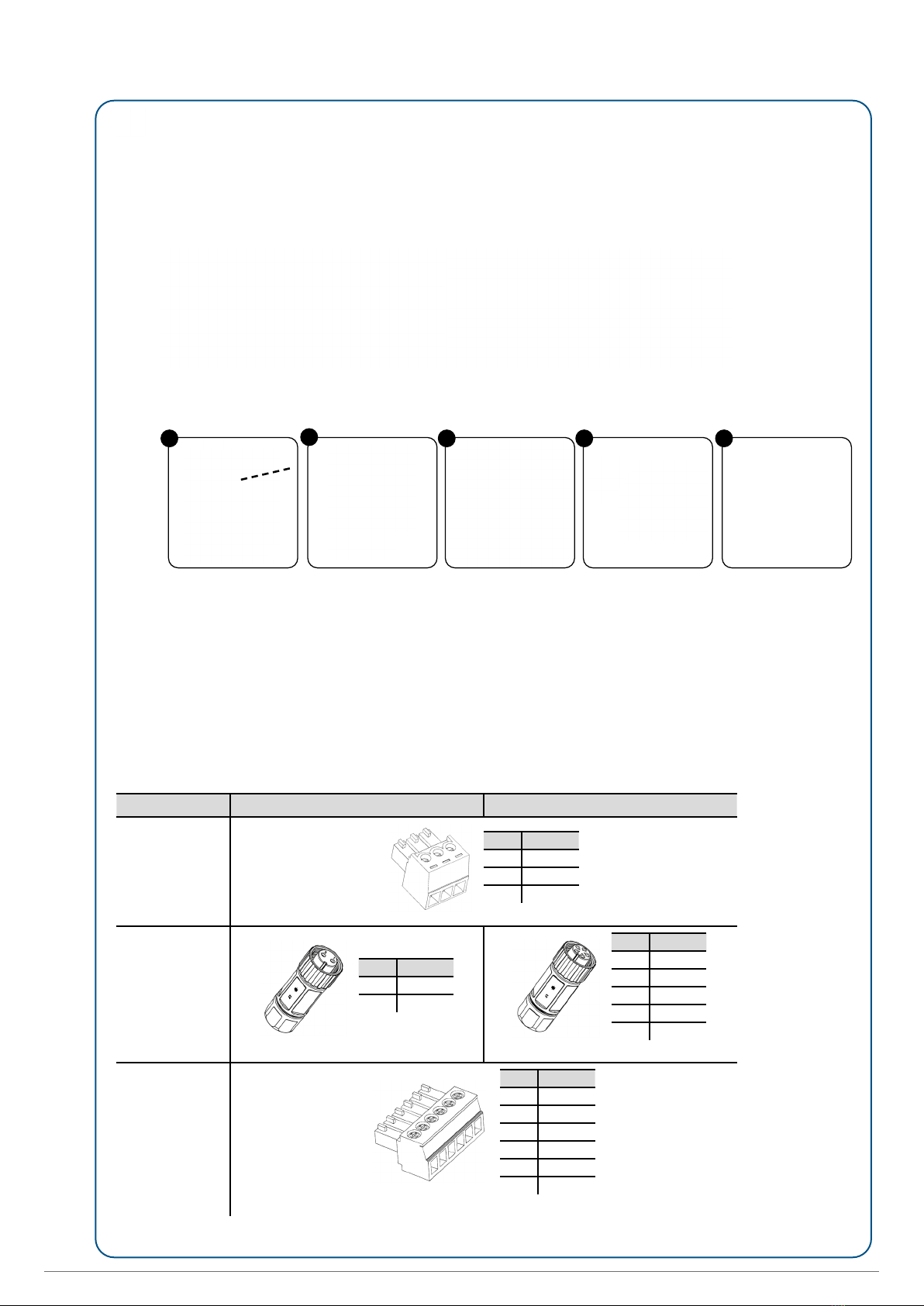

Es aconsejable preparar los cables de comunicaciones antes de proceder a la instalación.
Manguera 1: Cable de un par trenzado y apantallado, de 0,25 mm2 de sección, para las comunicaciones entre el analizador ESM3T 90D24 EQX2
/ ESM3T 300D50 EQX2 y el módulo de comunicación 485/WiFi 24H EQX2-T.
Existen dos posibilidades:
a. Utilizar el conector RJ45 incluido con el analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2 y conectar los pines 7 y 8 a
un extremo de la manguera, según el siguiente esquema:
Unir el otro extremo de la manguera con la Manguera 3.
b. Utilizar un cable de comunicaciones RS485 Ethernet o equivalente y modificarlo según se indica a continuación:
123 4 5
3. Cortar el conector RJ45 de uno de los extremos del cable.
4. Cortar 50 mm. del aislante para dejar los cables interiores al aire.
5. Aislar el par trenzado marrón y blanco-marrón del resto.
6. Cortar los otros tres pares: azul, verde y naranja.
7. Asegurar, mediante un multímetro, que el par trenzado marrón/blanco-marrón tiene continuidad.
Manguera 2: Cable de un par trenzado y apantallado, de 0,25 mm2 de sección, para las comunicaciones entre el inversor (conectores Tabla 1)
y el analizador ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2.
Manguera 3: Cable de un par trenzado y apantallado, de 0,25 mm2 de sección, para las comunicaciones entre el inversor (conectores Tabla 1)
y el módulo de comunicación 485/WiFi 24H EQX2-T.
Potencia Inversor Manguera 2 Manguera 3
4 ÷25 kW
123
Pin Cable
1RS485+
2RS485-
3 -
3 pines
33 ÷50 kW
Pin Cable
1RS485+
2RS485-
2 pines
Pin Cable
1RS485+
2RS485-
3GND
4RS485+
5RS485-
5 pines
100 kW
123456
Pin Cable
1RS485+
2RS485-
3GND
4RS485+
5RS485-
6GND
6 pines

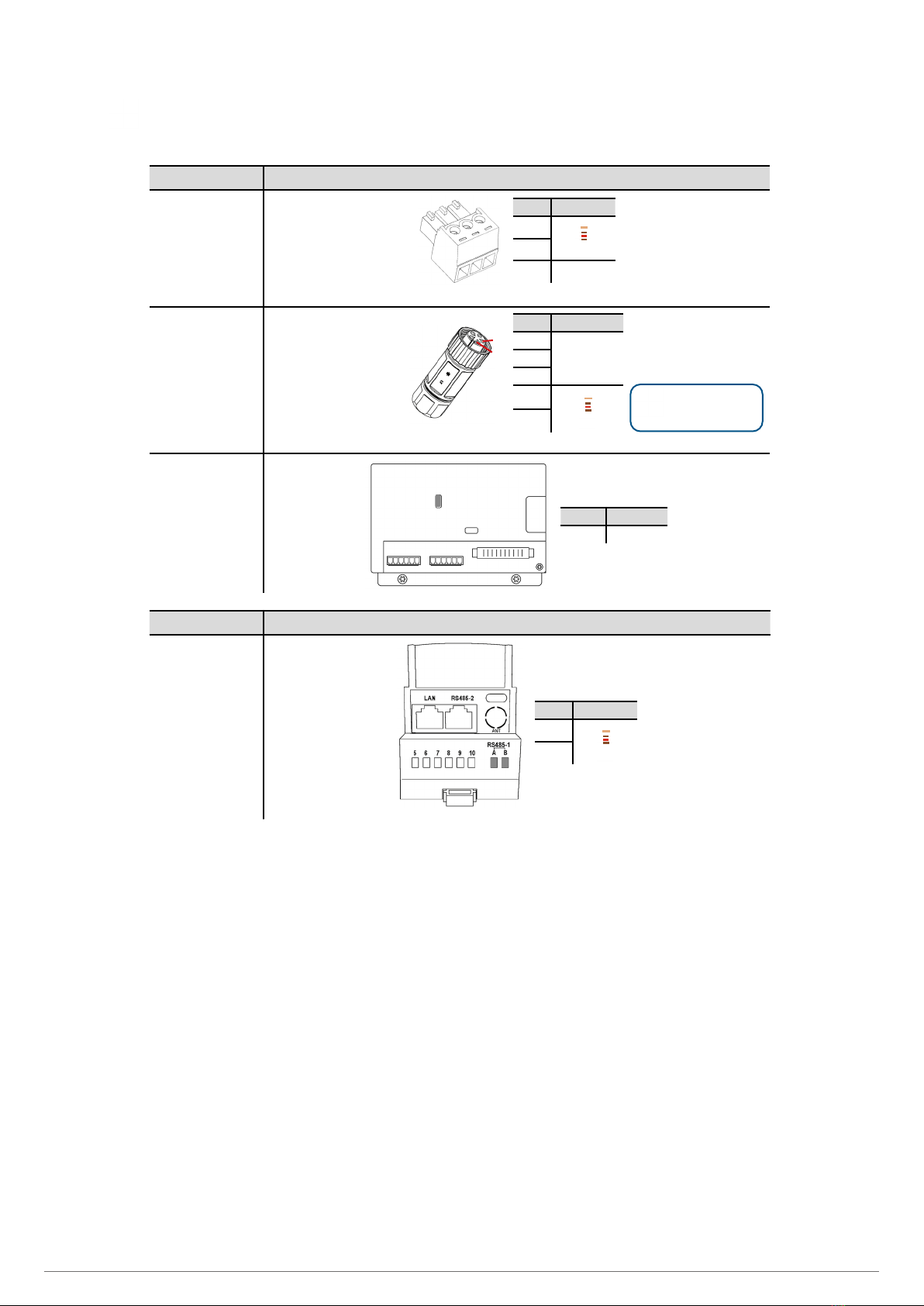

Tabla 1. Conectores a instalar en las mangueras 2 y 3 vs potencia inversor.

11
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES

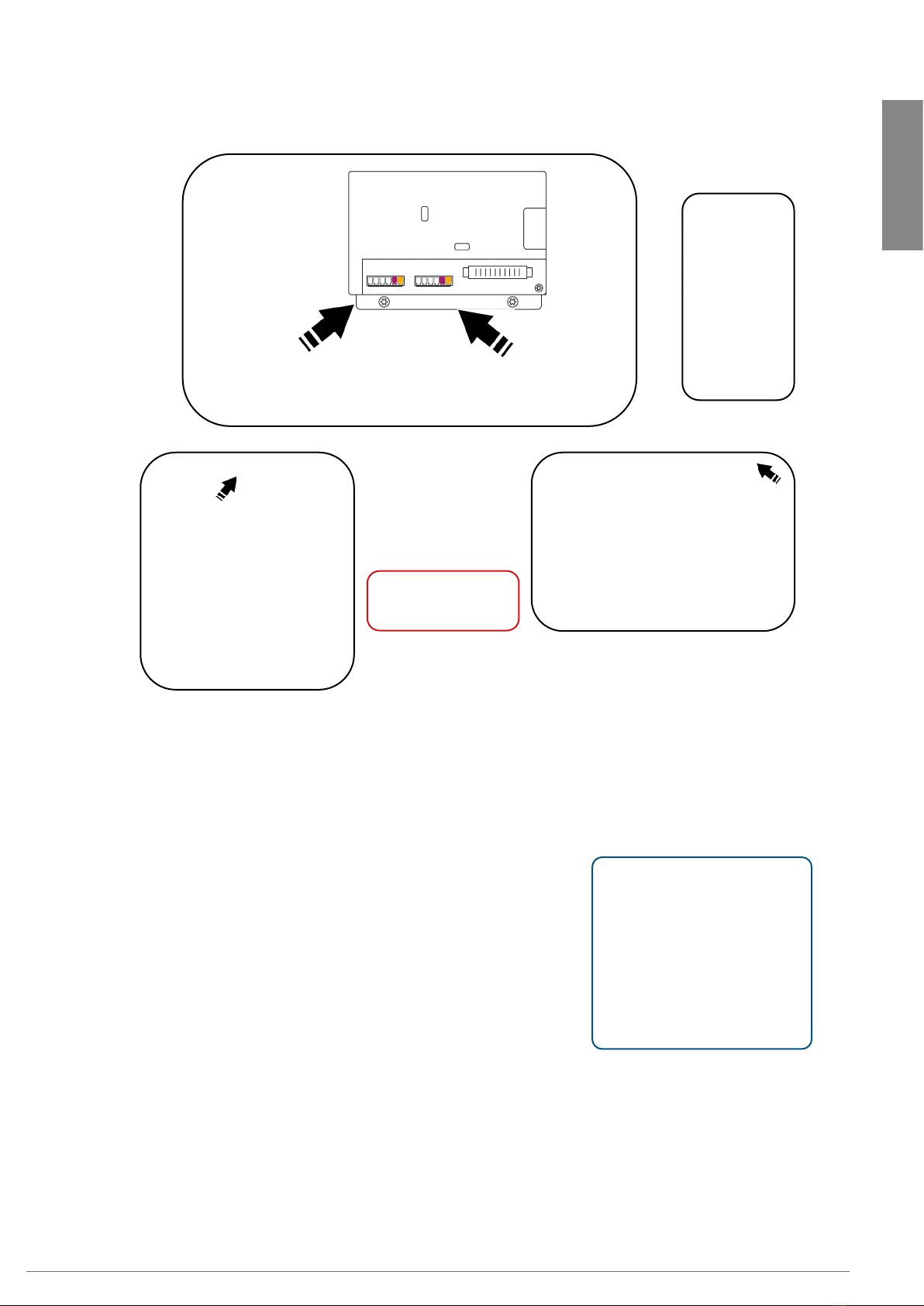

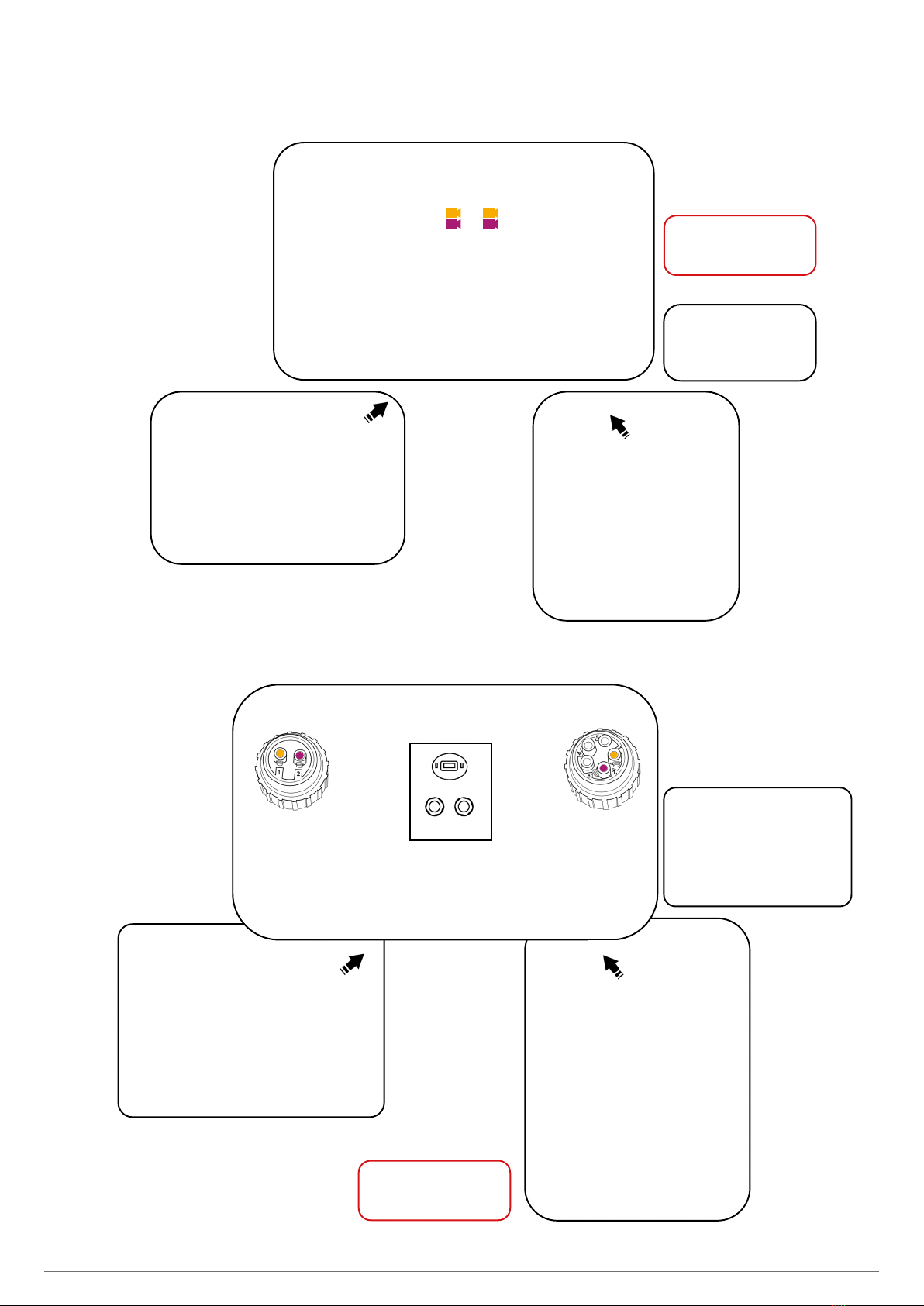

Conectar el módulo de comunicación 485/WIFI 24H EQX2-T con el analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2 y el inversor
solar EQUINOX2:
1. Conectar las mangueras indicadas en el apartado anterior de la siguiente forma:
El extremo de la Manguera 1 con conector RJ45 al puerto RS485-2 del analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2,
y los dos cables del otro extremo (que provienen de los pines 7 y 8 del conector RJ45), a los pines 5 y 7 del Módulo de comunicación
485/WiFi 24H EQX2-T, así como los cables de la Manguera 3.
Un extremo de la Manguera 2 a los pines A y B del puerto RS485-1 del analizador de red ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2,
y en el otro, que se dirige al Inversor, atornillar el conector apropiado según indica la Tabla 1.
Un extremo de la Manguera 3, ya conectado a los pines 5 y 7 del Módulo de comunicación 485/WiFi 24H EQX2-T junto con la
Manguera 1, y en el otro, que se dirige al Inversor, atornillar el conector apropiado según indica la Tabla 1.
Atención: Respetar la
polaridad de los cables de
comunicaciones 485+ y 485-.
L1
Manguera 1
Manguera 1
Manguera 2
al puerto de
comunicaciones
del analizador
del Inversor
EQX2-T
al puerto de
comunicaciones
RS485 del
Inversor EQX2-T
Manguera 3
Manguera 3
L2
L3
N
Se recomienda el uso de
punteras para unir los
terminales de ambas mangueras
de comunicaciones.
Atención:
Conector
frágil, par de
apriete máximo
0,1 Nm.

12 SALICRU
2. Conectar los extremos de las mangueras que se dirigen al Invesor de la siguiente forma:
Potencias 4 ÷25 kW:
Antes de conectar
los cables, pasarlos
por el prensa-estopas.
Puerto 1 Puerto 2
Inversor EQX2-T 4÷25 kW
ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2
485/WIFI 24H EQX2-T
1
2
3
1
2
3
hacia puerto
comunicaciones RS485
hacia puerto
comunicaciones
medidor
Potencias 33 ÷60 kW:
Inversor EQX2-T 33÷60 kW
COM 3COM 2
ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2
485/WIFI 24H EQX2-T
hacia puerto
comunicaciones
medidor
hacia puerto
comunicaciones RS485
Antes de conectar
los cables, pasarlos
por el prensa-estopas.

13
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES
Potencia 100 kW:
Antes de conectar
los cables, pasarlos
por el prensa-estopas.
ESM3T 90D24 EQX2 / ESM3T 300D50 EQX2
485/WIFI 24H EQX2-T
1 2 3 4 5 6
6 5 4 3 2 1 6 5 4 3 2 1
RS485-1 RS485-2
Inversor EQX2-T 100 kW
hacia puerto
comunicaciones RS485
hacia puerto
comunicaciones
medidor
1 2 3 4 5 6
3. Conectar la antena a su base.
Si el emplazamiento donde se
ha instalado el módulo de
comunicación 485/WIFI 24H EQX2-T
se encuentra alejado de la red wifi a la
que se va a conectar, o dentro de un
armario metálico, instalar la antena de
largo alcance para incrementar la
conectividad: desplegar el cable y fijar
la antena con la ayuda de su base
magnética.

14 SALICRU
Para las instalaciones donde las longitudes de las mangueras de comunicaciones entre los dispositivos sean superiores a 50 m., o en
las que haya más de un equipo conectado, añadir en el último equipo una resistencia de final de BUS de 120 Ω. Conectar según la
siguiente tabla:
Resistencia incluida
como accesorio del
equipo.
Potencia Inversor Conectores
4 ÷25 kW
123
Pin Resistencia
1
2
3 -
3 pines
33 ÷50 kW
4
5
Pin Resistencia
1
2
3
4
5
5 pines
100 kW
SW2
Inversor EQX2-T 100 kW
Switch Posición
SW2 ON
Medidor Pines
ESM3T 90D24 EQX2 /
ESM3T 300D50 EQX2
Pin Resistencia
A
B

15
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES
4.4. ESQUEMA ELÉCTRICO GENERAL DE LA INSTALACIÓN.
Potencias 4 ÷25 kW:
(*)
(*) Solamente para instalaciones con el opcional Módulo de comunicación 485/WiFi 24H EQX2-T. Las instalaciones con únicamente el
analizador de red ESM3T 90D24 EQX2/ESM3T 300D50 EQX2, prescindir de las conexiones que se dirigen al Módulo de comunicación
citado.

16 SALICRU
Potencias 33 ÷50 kW:
(*) Solamente para instalaciones con el opcional Módulo de comunicación 485/WiFi 24H EQX2-T. Las instalaciones con únicamente el
analizador de red ESM3T 90D24 EQX2/ESM3T 300D50 EQX2, prescindir de las conexiones que se dirigen al Módulo de comunicación
citado.

17
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES
Potencia 100 kW:
(*) Solamente para instalaciones con el opcional Módulo de comunicación 485/WiFi 24H EQX2-T. Las instalaciones con únicamente el
analizador de red ESM3T 90D24 EQX2/ESM3T 300D50 EQX2, prescindir de las conexiones que se dirigen al Módulo de comunicación
citado.
Instalación con sistema de inyección cero externo (ver ANEXO I).

18 SALICRU

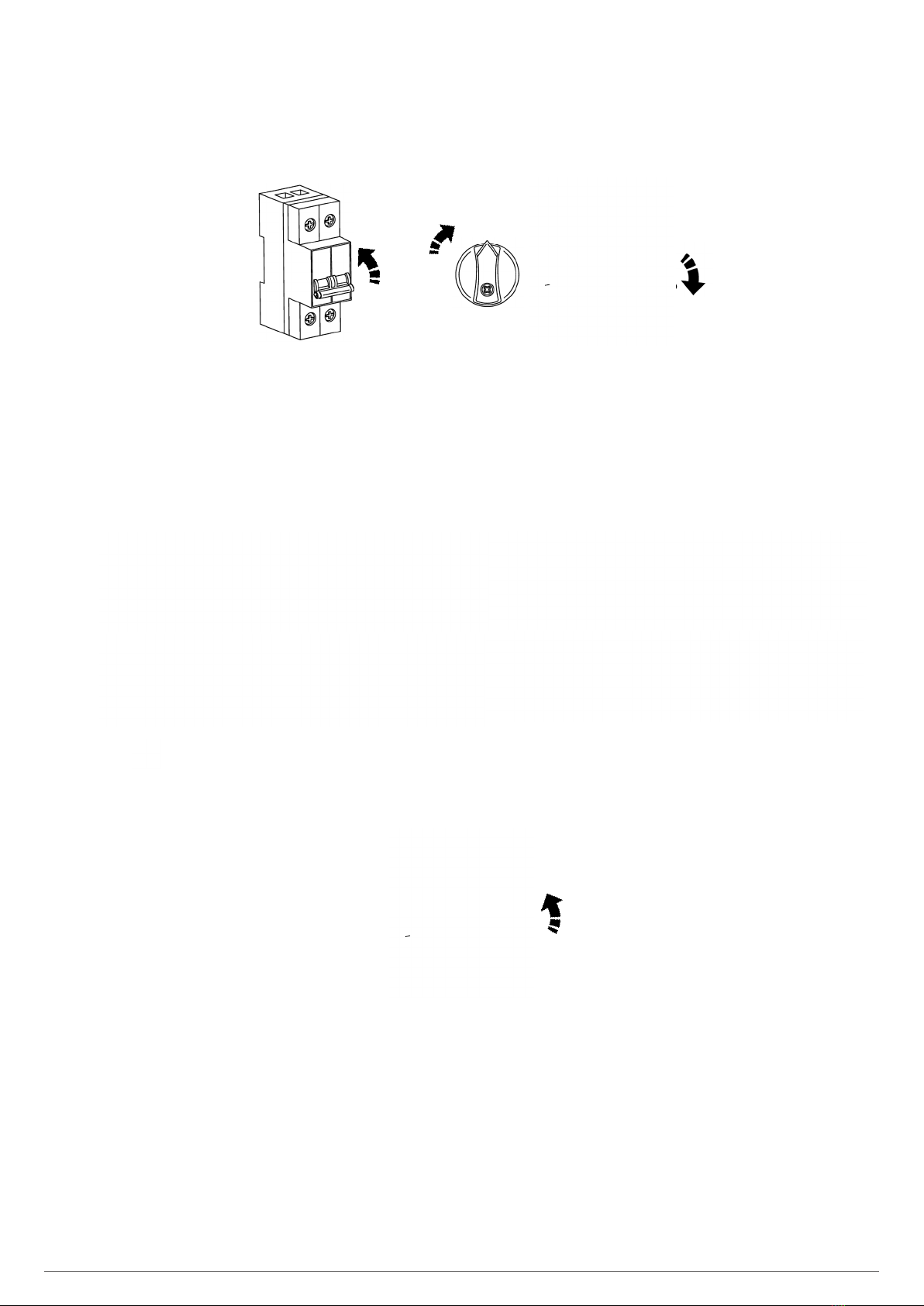

5. SECUENCIA DE ENCENDIDO.
1. Alimentar el inversor únicamente con tensión continua.
DC
OFF
ON
AC
2. Una vez se haya encendido el display del inversor, seguir los siguientes pasos para cambiar la dirección modbus del equipo (solo para las
instalaciones con el módulo de comunicación 485/WiFi 24H EQX2-T:
c. Desde el menú principal, pulsar ENT X veces, según el número de MPPTs del equipo, hasta llegar al menú "Config. general".
d. Pulsar durante 3s. para entrar al siguiente menú "Info Sist.".
e. Pulsar ENT 13 veces hasta llegar al menú "Dir Modbus", mantener pulsado durante 3s. para entrar en él y acceder a los caracteres
numéricos; se deberá pulsar repetidamente ENT para aumentar cada dígito hasta llegar al deseado. Para cambiar de dígito pulsar ENT
durante 3s.
Para navegar dentro de los diferentes menús, una pulsación corta (1s.) permite desplazarse por las pantallas de un menú
determinado, mientras que una pulsación larga (3s.) permite el acceso a los parámetros o subpantallas del menú seleccionado.
3. Una vez realizado el cambio de la dirección modbus, conectar la alimentación de alterna.
AC
Conectar el interruptor general (IGA) para restablecer la alimentación a toda la instalación.
La puesta en marcha continua en el siguiente apartado. No desconectar ningún dispositivo de la instalación.
Para más información, en el Anexo II se encuentra una tabla con todos los estados posibles de los LEDs del módulo de comunicación 485/
WIFI 24H EQX2-T con las respectivas descripciones para diagnosticar posibles errores.

19
GUÍA RÁPIDA EQUINOX - INVERSORES FOTOVOLTAICOS -
ES
6. OPERACIÓN DEL SISTEMA.
Configurar el equipo según se indica a continuación dependiendo de las funciones requeridas:

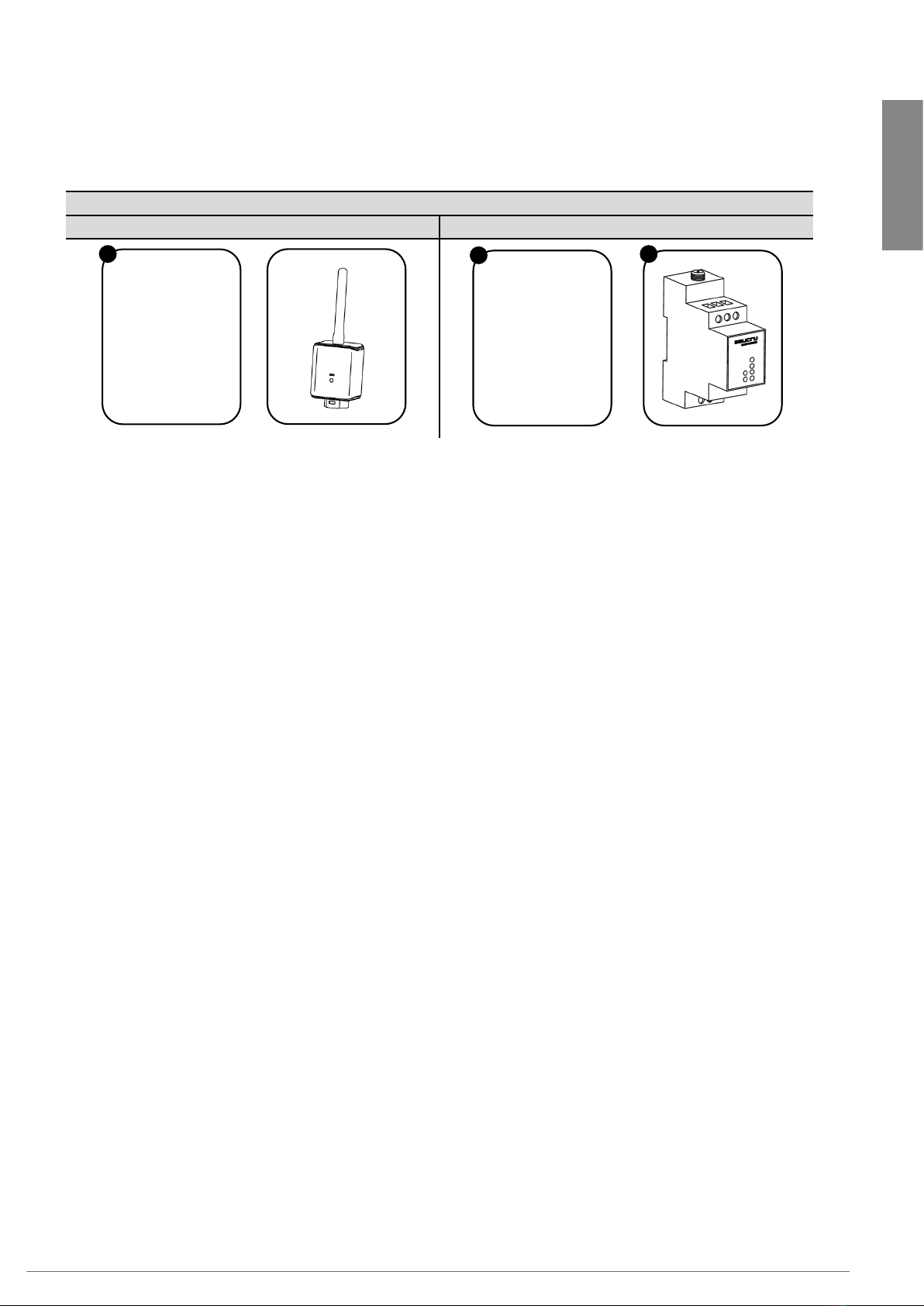

Monitorización de datos de generación y consumo con o sin inyección cero
12H (*) 24H (**)
3 2
3
6.1. SIN INYECCIÓN CERO.
Para poder visualizar los datos de consumo proporcionados por el analizador de red ESM3T 90D24 EQX2/ESM3T 300D50 EQX2 en la APP,
configurar el siguiente parámetro del inversor:
•Configuración general →Límite de potencia →asegurar que está configurado en la opción “ON”.
Este parámetro activa la lectura de los transformadores CT. Sin este parámetro activado, aunque los CTs estén conectados, el inversor no
leerá sus señales.
Es preciso que el medidor y los transformadores CTs estén instalados y conectados, conforme al apartado "4.2. Alimentación de los
dispositivos.".
6.2. CON INYECCIÓN CERO.
La función de “Inyección cero” impide que la energía generada por el inversor que no se consuma en la misma instalación sea vertida a la red.
En otras palabras, reduce la potencia del inversor para que la generación se adecue al consumo.
Para activar la función, seguir los siguientes pasos en el display del inversor:
•Configuración general →Límite de potencia →asegurar que está configurado en la opción “ON”.
Este parámetro activa la lectura de los transformadores CT. Sin este parámetro activado, aunque los CTs estén conectados, el inversor no
leerá sus señales.
•Configuración general → Exportación →Cambiar de 100% a 0%, para no verter los excedentes a la red.
Una vez configurada la “Inyección cero”, el inversor limitará su potencia para igualarla en todo momento al consumo de la instalación y no
verter energía excedente a la red.
Es preciso que el medidor y los transformadores CTs estén instalados y conectados, conforme al apartado "4.2. Alimentación de los
dispositivos.".
(*) En caso de desear cambiar el módulo WiFi pour un módulo LAN, el equipo deberá reiniciarse para que se detecte el cambio y apa-
rezca el menú de configuración correspondiente.
El módulo WiFi solamente funciona con redes 2,4 GHz.
(**) Desconectar el módulo WiFi del inversor en caso de disponer de la configuración de 24H, de lo contrario el sistema arrojará valores
de potencia incorrectos. Si, por algún motivo, se desea mantener el módulo WiFi conectado, ajustar el parámetro "Límite de potencia"
a Off. Esta opción impide la activación de la función Inyección cero.

20 SALICRU
7. DESCARGA Y REGISTRO DE LA APLICACIÓN EQX-sun.
1
2
3
Fig. 2. Pantalla de inicio de la aplicación.
Descargar la aplicación EQX-sun e instalarla en el smartphone o
tablet del usuario final del inversor solar EQUINOX2.
Este proceso puede tardar unos
minutos. Una vez completado, abrir
la aplicación EQX-sun.
Aparecerá una pantalla de inicio
para ingresar las credenciales si ya
se es usuario o bien para registrar
un usuario nuevo:
1Para registrar un usuario
nuevo, pulsar encima del texto “Registrarse” para que la
aplicación permita introducir los campos necesarios para
tramitar el alta y poder utilizar la aplicación.
También es posible acceder a una demostración
de la aplicación pulsando el botón de “Demo” en
la parte inferior derecha de la pantalla.
2Una vez completado el proceso de registro, acceder a
la aplicación entrando las credenciales que se han definido
pulsando el botón “Login”.
Si el e-mail o contraseña son introducidos erróneamente, se
mostrará el siguiente mensaje de error en la parte inferior de
la pantalla:
3En caso de haber olvidado la contraseña, pulsar encima de
¿Recuperar contraseña? para abrir la siguiente pantalla:
4
4Introducir el correo electrónico con el que se dio de alta la
planta. En esa dirección de correo electrónico se enviará un
mensaje con el remitente “[e-mail]” y
asunto “EQUINOX2 – Reset password”.
5En el contenido del mensaje se encuentra un código
“Token” de 6 dígitos. Introducir el código en la pantalla de
comprobación del código y pulsar enviar.
5
6Aparecerá una pantalla para introducir una contraseña
nueva. Es necesario introducirla dos veces. Presionar el botón
“Guardar” al terminar.
Guardar
6
Se mostrará el siguiente mensaje de confirmación:
