Samsung GT-C5130 User manual

GSM TELEPHONE
GT-C5130
1. Safety Precautions
2. Specification
3. Product Function
4. Array course control
5. Exploded View and Parts list
6. MAIN Electrical Parts List
7. Block Diagrams
8. PCB Diagrams
9. Chart of Troubleshooting
10. Reference data
11. Disassembly and Assembly
Instructions
GSM TELEPHONE CONTENTS

This Service Manual is aproperty of Samsung Electronics Co.,Ltd.
Any unauthorized use of Manual can be punished under applicable
International and/or domestic law.
Samsung Electronics Co.,Ltd.
2009. 10. Rev.1.0
ⓒ
Country Web Site
North America service.samsungportal.com
Latin America latin.samsungportal.com
CIS cis.samsungportal.com
Europe europe.samsungportal.com
China china.samsungportal.com
Asia asia.samsungportal.com
Mideast &Africa mea.samsungportal.com
GSPN (Global Service Partner Network)

1-1
Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.
Ce document ne peut pas être utilisé sans l'autorisation de Samsung.
1. Mesures de précaution
1-1. Mesures de précaution pour la réparation
•Procédez à la réparation et aux réglages fins dans une cabine isolée.
Soyez prudent lors du réglage ou du test, car ce téléphone mobile est sensible aux interférences (bruit RF).
•Soyez vigilant lors de l'utilisation d'un objet ou d'un outil magnétique, car les pièces sont sensibles aux
forces magnétiques.
•Démontez le téléphone à l'aide d'un tournevis standard pour ne pas abîmer les vis.
•Prenez la mesure du niveau à l'aide d'un fil torsadé épais.
La faible résistance du fil torsadé épais permet de limiter les erreurs de mesure.
•Pour éviter tout danger de court-circuit (surtension, pièces qui s'enflamment, etc.) lors de la réparation de
la carte, procédez à la réparation du téléphone après avoir utilisé le kit de test séparément.
•Soyez prudent lors de la soudure, car la carte est très petite et sensible à la chaleur.
•Veillez à effectuer le réglage de marche / arrêt lorsque vous utilisez le cordon d'alimentation CA, car il est
dangereux de réparer le chargeur de batterie lors du réglage du connecteur et de la carte de marche / arrêt
(lorsque le chargeur est démonté).
•Veillez à utiliser uniquement les pièces de rechange prévues dans le système SEC.
Dans le cas contraire, le technicien sollicité ne sera pas tenu pour responsable.

Mesures de précaution
1-2
Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.
Ce document ne peut pas être utilisé sans l'autorisation de Samsung.
1-2. Mesures de précaution contre les décharges électrostatiques
Les semi-conducteurs sont sensibles à l'électricité statique. Il s'agit notamment des circuits imprimés, de la puce
BGA, etc. Veuillez lire les précautions ci-dessous.
Vous pouvez éviter les dégâts occasionnés par l'électricité statique.
•Veillez à vous décharger de l'électricité statique présente sur vous avant de toucher un semi-conducteur ou
des pièces comportant un semi-conducteur. Pour cela, touchez un élément mis à la terre ou portez un
bracelet antistatique.
•Pour connecter ou déconnecter un appareil sensible aux décharges électrostatiques, utilisez du métal de
soudure mis à la terre.
•Utilisez un outil de suppression de soudure pour arrêter l'électricité statique, sans quoi les appareils qui y
sont sensibles risquent d'être endommagés.
•Veillez à ne pas déballer l'appareil tant que vous n'avez pas pris de mesures de précaution contre les
décharges électrostatiques. La plupart des appareils sensibles aux décharges électrostatiques sont
emballés dans des boîtes en aluminium (conducteur) pour les protéger de l'électricité statique.
•Veillez à maintenir le contact électrique entre l'appareil sensible aux décharges électrostatiques et
l'environnement de réglage jusqu'à ce que l'appareil soit entièrement connecté sur place ou à une carte de
circuit imprimé.

2-1
Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.
Ce document ne peut pas être utilisé sans l'autorisation de Samsung.
2. Spécifications
2-1. Spécifications générales GSM
EGSM850 EGSM900 DCS1800 PCS1900
Bande de fréquences [MHz]
Liaison ascendante /
descendante
880 - 915
925 - 960 880 - 915 925 - 960 1 710 - 1 785 1 805 - 1 880 1 850 - 1 910 1 930 - 1 990
Plage ARFCN 0 - 124 et
975 - 1 023 0 - 124 et 975 - 1 023 512 - 885 512 - 810
Espacement émetteur /
récepteur 10 MHz 10 MHz 20 MHz 20 MHz
Débit binaire /
période binaire de
modulation
270,833 Kbits/s
3,692 µs 270,833 Kbits/s 3,692 µs 270,833 Kbits/s 3,692 µs 270,833 Kbits/s 3,692 µs
Intervalle de temps /
période de trame 576,9 µs 4,615 ms 576,9 µs 4,615 ms 576,9 µs 4,615 ms 576,9 µs 4,615 ms
Modulation
GSM /
GPRS 0,3 GMSK 0,3 GMSK 0,3 GMSK 0,3 GMSK
EDGE 8PSK 8PSK 8PSK 8PSK
Puissance SM 33 à 5 dBm 33 à 5 dBm 30 à 0 dBm 30 à 0 dBm
Classe de puissance 4
(+33 dBm max.) 4 (+33 dBm max.) 1 (+30 dBm max.) 1 (+30 dBm max.)
Sensibilité -102 dBm -102 dBm -100 dBm -100 dBm
Multiplexage TDMA 8 8 8 8
Rayon de cellule 35 km 35 km 2 km -

Spécifications
2-2
Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.
Ce document ne peut pas être utilisé sans l'autorisation de Samsung.
WCDMA900 WCDMA2100
Bande de fréquences [MHz]
Liaison ascendante /
descendante
882.4 - 912.6
927.4 - 957.6 1 920 - 1 980 2 110 - 2 170
Plage ARFCN LA : 2 712 - 2 863
LD : 2 937 - 3 088 LA : 9 612 - 9 888 LD : 10 562 - 10 838
Espacement émetteur /
récepteur 45 MHz 190 MHz
Débit binaire /
période binaire de
modulation 3,84 Mbits/s
(vitesse de transfert)
Intervalle de temps /
période de trame Longueur de trame : 10 ms Longueur de logement : 0,667 ms
Modulation
GSM /
GPRS QPSK
EDGE
Puissance SM 24 dBm à -50 dBm
Classe de puissance 3
(+24 dBm max.)
Sensibilité -104,7 dBm -106,7 dBm
Multiplexage TDMA
Rayon de cellule 2 km

Spécifications
2-3
Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.
Ce document ne peut pas être utilisé sans l'autorisation de Samsung.
2-2. Classe de puissance de l'émetteur GSM
Niveau de
commande de
la puissance
d'émission GSM850 GSM900 Niveau de
commande de
la puissance
d'émission
DCS1800 PCS1900
533 ± 2 dBm 33 ± 2 dBm 030 ± 2 dBm 30 ± 2 dBm
631 ± 2 dBm 31 ± 2 dBm 128 ± 3 dBm 28 ± 3 dBm
729 ± 2 dBm 29 ± 2 dBm 226 ± 3 dBm 26 ± 3 dBm
827 ± 2 dBm 27 ± 2 dBm 324 ± 3 dBm 24 ± 3 dBm
925 ± 2 dBm 25 ± 2 dBm 422 ± 3 dBm 22 ± 3 dBm
10 23 ± 2 dBm 23 ± 2 dBm 520 ± 3 dBm 20 ± 3 dBm
11 21 ± 2 dBm 21 ± 2 dBm 618 ± 3 dBm 18 ± 3 dBm
12 19 ± 2 dBm 19 ± 2 dBm 716 ± 3 dBm 16 ± 3 dBm
13 17 ± 2 dBm 17 ± 2 dBm 814 ± 3 dBm 14 ± 3 dBm
14 15 ± 2 dBm 15 ± 2 dBm 912 ± 4 dBm 12 ± 4 dBm
15 13 ± 2 dBm 13 ± 2 dBm 10 10 ± 4 dBm 10 ± 4 dBm
16 11 ± 3 dBm 11 ± 3 dBm 11 8 ± 4 dBm 8 ± 4 dBm
17 9 ± 3 dBm 9 ± 3 dBm 12 6 ± 4 dBm 6 ± 4 dBm
18 7 ± 3 dBm 7 ± 3 dBm 13 4 ± 4 dBm 4 ± 4 dBm
19 5 ± 3 dBm 5 ± 3 dBm 14 2 ± 5 dBm 2 ± 5 dBm
15 0 ± 5 dBm 0 ± 5 dBm

SAMSUNG Proprietary-Contents may change without notice
3. Product Function
3-1
This Document can not be used without Samsung's authorization
Main Function
－1.3 MEGA PIXEL
－MP3 /64Poly Ringtones
－BT 2.0
－Video Telephony
－USB 2.0 FULL SPEED
－WAP2.0
－MIDP 2.0 / CLDC 1.0
－SOS Message, Auto Time Setting,
－GPRS/EDGE :GPRS/EDGE: Class12, EDGE Downlink Only
－SMS /MMS
－BT :E-STLC2584TR (STE)
－Battery: 1000mA (AB553446BU)
－Weight: 99g
－Memory: User 20MB, memory card 16GB
－Camera: -1.3MFF (HNT)
-CIF (HNT)
－LCD :2.01"Q
CIF 262K TFT (INOLUX)
－Size: 97x47.5x16.5mm
－Band: 2G 850/900/1800/1900
3G 900/2100
－BB: NXP PNX6707
－PMIC: PCF50623
－TRANCIEVER: AERO4229

4-1
Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.
Ce document ne peut pas être utilisé sans l'autorisation de Samsung.
4. Téléchargement de logiciel

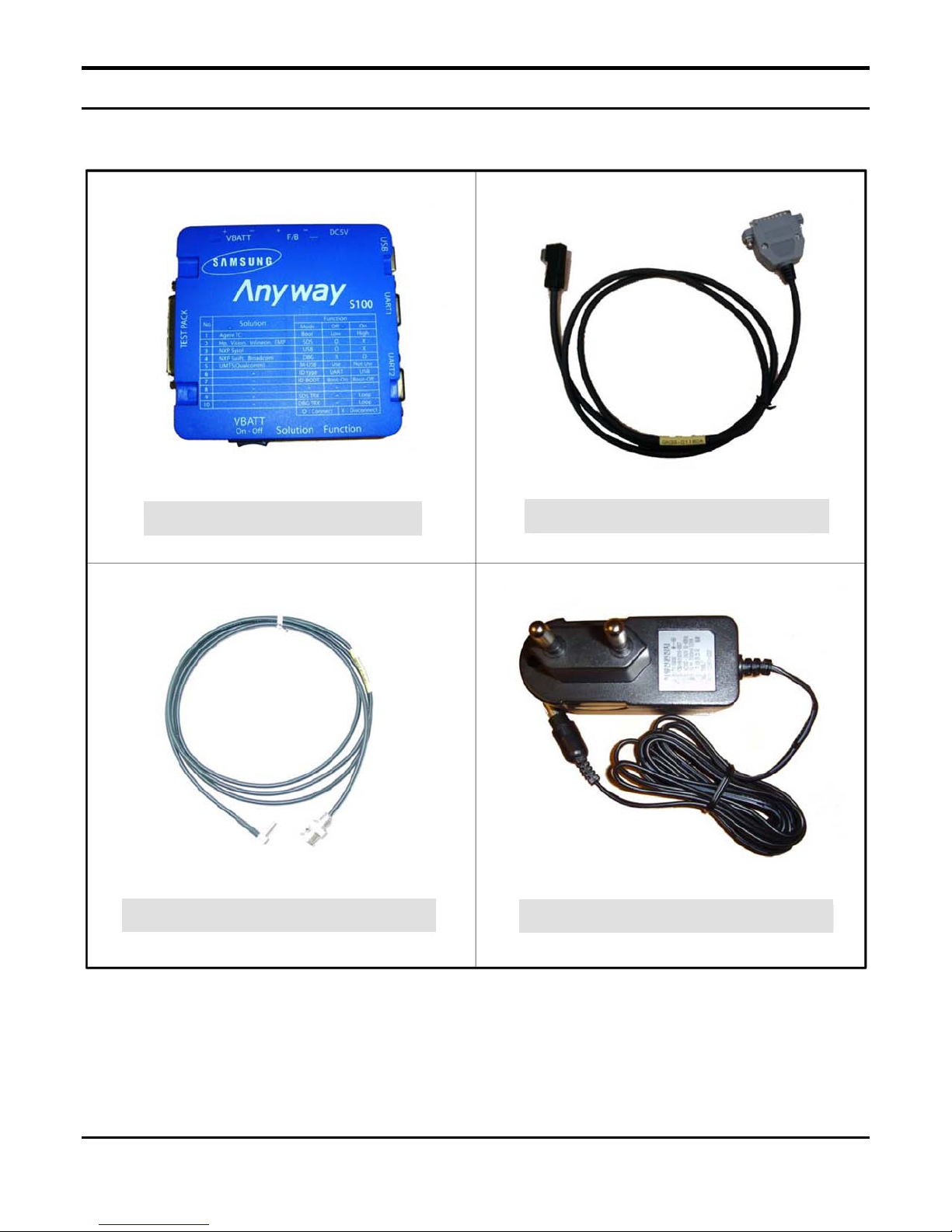

4-1. Réglages logiciels
Outil de réglage (GH99-36900A) Câble test (GH39-01315A)
Adaptateur (GH99-38251A)
Câble de test RF (GH39-00985A)

Téléchargement de logiciel
4-2
Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.
Ce document ne peut pas être utilisé sans l'autorisation de Samsung.
4-2. Procédure de téléchargement
4-2-1. Conditions préalables au téléchargement
• Téléchargeur de logiciels
• Téléphone mobile GT-C5130
• Câble de transfert de données
• Fichier binaire
4-2-2. Téléchargement des logiciels

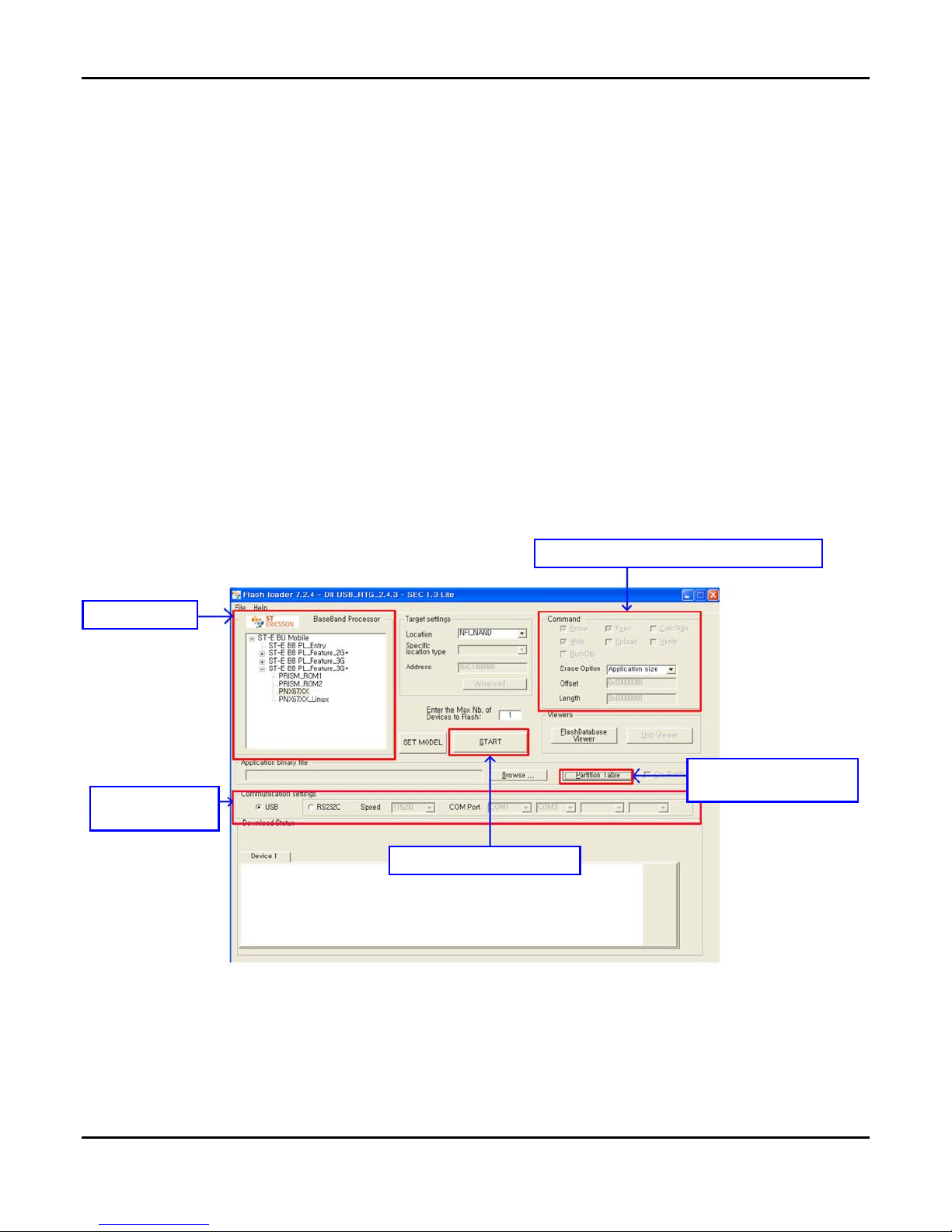

■Exécutez Flash loader 7.2.4 SEC 1.3 Lite pour charger le programme de téléchargement.
Configuration de Flash Loader 7.2.4 SEC 1.3 Lite
1. Réglage cible
2. Paramètres de
communication
3. Paramètres de commande et de suppression
4. Activez Partition Table
(Table de partition).
5. Cliquez sur Start (Démarrer).

Téléchargement de logiciel
4-3
Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.
Ce document ne peut pas être utilisé sans l'autorisation de Samsung.
Paramètres de téléchargement partiel (1/2)
Paramètres de téléchargement partiel (2/2)
●Attention
●Si le fichier PTT a été modifié (valeur relative à l’adresse, à l’écart ou à la taille),
vous devez télécharger la zone entière. Dans ce cas, vous ne pouvez pas
télécharger de partition.
●Pour télécharger une zone partielle, le fichier PTT doit être identique.
1. Modifiez l'option Erase Option (Option de suppression).
2. Sélectionnez la case à cocher Selected pour les
partitions à télécharger.
3. Cliquez sur Start (Démarrer).

SAMSUNG Proprietary-Contents may change without notice
5. Exploded View and Parts List
5-1
This Document can not be used without Samsung's authorization
5-1. Cellular phone Exploded View
QRE01
QCR03
QBA01
QBC00
QME01
QMI01
QSH01
QAN02
QMO01
QKP02
QME02
QLC02
QFL00
QFU01
QBR05
QCA01
QSP01
QCR72
QMP01
QCA02
QLC01
QPC01
QCR72
QSC01
QAR01
QHI01
QCD01
QCW01
QVO01
QIF01
QFL01
QFR01

Exploded View and Parts List
5-1
This Document can not be used without Samsung's authorization
Design LOC Discription SEC CODE
QSP01 SPEAKER 3001-002529
QCR03 SCREW-MACHINE 6001-001811
QCR72 SCREW-MACHINE 6001-002051
QCR72 SCREW-MACHINE 6001-002051
QMI01 MICROPHONE-ASSY-GT_C5130 GH30-00619A
QMO01 MOTOR DC-SCH-S369 GH31-00392A
QAN02 INTENNA-GT_C5130 GH42-02230A
QBA01 INNER BATTERY PACK-1000MAH,BLK,ENG,EU GH43-03184A
QPC01 ASSY ETC-GT_C5130 SLIDE FPCB GH59-08155A
QME01 DOME SHEET-GT_C5130 MAIN GH59-08260A
QME02 DOME SHEET-GT_C5130 SUB GH59-08261A
QCA01 CAMERA MODULE-GTC5130 1.3M CAMERA GH59-08340A
QLC02 ASSY ETC-GT_C5130S LCD SUB PBA GH59-08723A
QSC01 TAPE-SCREW CAP GH74-47048A
QMP01 A/S ASSY-GT_C5130S PBA MAIN GH82-04220A
QLC01 ASSY LCD-2.0"QCIF GT-C5130 ASSY GH96-04104A
QBC00 ASSY COVER-BATT GH98-14135A
QBR05 ASSY BRACKET-CAM GH98-14136A
QSH01 ASSY COVER-SHIELD CAN GH98-14137A
QKP02 ASSY KEYPAD-SUB(DK/XEN) GH98-14145A
QFU01 ASSY CASE-UPPER(S) GH98-15207A
QRE01 ASSY CASE-REAR GH98-14133A
QCD01 NPR DECO-CAM GH71-09067A
QIF01 PMO COVER-IF GH72-55457A
QVO01 PMO KEY-VOL GH72-55461A
QCW01 PMO WINDOW-CAM GH72-55472A
QFL00 ASSY CASE-FRONT LOWER GH98-14138A
QHI01 ASSY HINGE-ACTUATOR BODY GH98-11248A
QFL01 ASSY CASE-LOWER GH98-14139A
QFR01 ASSY CASE-FRONT GH98-14140A
5-2. Cellular phone Parts list

SAMSUNG Proprietary-Contents may change without notice
6. MAIN Electrical Parts List
6-1
This Document can not be used without Samsung's authorization
SEC CODE Design LOC Discription
0403-001688 ZD300 DIODE-ZENER
0403-001749 ZD401 DIODE-ZENER
0406-001286 ZD400 DIODE-TVS
0406-001286 ZD500 DIODE-TVS
0406-001288 ZD201 DIODE-TVS
0406-001288 ZD402 DIODE-TVS
0406-001288 ZD403 DIODE-TVS
0406-001288 ZD404 DIODE-TVS
0406-001288 ZD405 DIODE-TVS
0406-001329 ZD501 DIODE-TVS
0406-001329 ZD502 DIODE-TVS
0406-001329 C513 DIODE-TVS
0406-001329 C514 DIODE-TVS
0407-001002 D300 DIODE-ARRAY
0601-002070 LED500 LED
0601-002070 LED501 LED
0601-002070 LED502 LED
0601-002070 LED503 LED
1009-001035 U500 IC
1108-000301 UME200 MEMORY
1201-002947 PAM100 IC
1201-002967 PAM102 IC
1201-002968 PAM101 IC
1203-005995 U300 IC
1204-003022 U402 IC
1205-003816 U401 IC
1205-003848 UCP200 IC
1205-003864 U100 IC
1404-001221 VR300 THERMISTOR
2007-000137 R400 R-CHIP
2007-000137 R404 R-CHIP
2007-000137 R410 R-CHIP
2007-000137 R413 R-CHIP
2007-000140 R112 R-CHIP
2007-000148 R401 R-CHIP
2007-000174 R502 R-CHIP
2007-000758 R300 R-CHIP

SAMSUNG Proprietary-Contents may change without notice
Main Electrical Parts List
6-2
This Document can not be used without Samsung's authorization
SEC CODE Design LOC Discription
2007-001319 R208 R-CHIP
2007-001319 R209 R-CHIP
2007-001333 R310 R-CHIP
2007-003006 R403 R-CHIP
2007-003006 R405 R-CHIP
2007-007001 R201 R-CHIP
2007-007015 R301 R-CHIP
2007-007573 R303 R-CHIP
2007-007589 R311 R-CHIP
2007-008052 R305 R-CHIP
2007-008354 R309 R-CHIP
2007-008354 R312 R-CHIP
2007-008419 R102 R-CHIP
2007-008419 R103 R-CHIP
2007-008419 R104 R-CHIP
2007-008465 R214 R-CHIP
2007-008516 R313 R-CHIP
2007-008548 R206 R-CHIP
2007-008548 R207 R-CHIP
2007-008587 R101 R-CHIP
2007-008766 R202 R-CHIP
2007-008800 R314 R-CHIP
2007-008806 R105 R-CHIP
2007-008806 R106 R-CHIP
2007-008806 R107 R-CHIP
2007-008806 R108 R-CHIP
2007-009112 R402 R-CHIP
2007-009112 R409 R-CHIP
2007-009168 R304 R-CHIP
2007-009168 R306 R-CHIP
2007-009168 R307 R-CHIP
2007-009168 R308 R-CHIP
2007-009409 R414 R-CHIP
2203-000233 C128 C-CERAMIC,CHIP
2203-000233 C156 C-CERAMIC,CHIP
2203-000233 C161 C-CERAMIC,CHIP
2203-000311 C518 C-CERAMIC,CHIP

SAMSUNG Proprietary-Contents may change without notice
Main Electrical Parts List
6-3
This Document can not be used without Samsung's authorization
SEC CODE Design LOC Discription
2203-000311 C519 C-CERAMIC,CHIP
2203-000386 C151 C-CERAMIC,CHIP
2203-000386 C500 C-CERAMIC,CHIP
2203-000386 C501 C-CERAMIC,CHIP
2203-000438 C150 C-CERAMIC,CHIP
2203-000438 C153 C-CERAMIC,CHIP
2203-000466 C107 C-CERAMIC,CHIP
2203-000466 C108 C-CERAMIC,CHIP
2203-000466 C147 C-CERAMIC,CHIP
2203-000627 C329 C-CERAMIC,CHIP
2203-000627 C330 C-CERAMIC,CHIP
2203-000627 C511 C-CERAMIC,CHIP
2203-000812 C106 C-CERAMIC,CHIP
2203-000812 C142 C-CERAMIC,CHIP
2203-000812 C145 C-CERAMIC,CHIP
2203-000812 C400 C-CERAMIC,CHIP
2203-000812 C415 C-CERAMIC,CHIP
2203-000940 C164 C-CERAMIC,CHIP
2203-000995 C109 C-CERAMIC,CHIP
2203-000995 C112 C-CERAMIC,CHIP
2203-000995 C333 C-CERAMIC,CHIP
2203-000995 C335 C-CERAMIC,CHIP
2203-000995 C336 C-CERAMIC,CHIP
2203-000995 C410 C-CERAMIC,CHIP
2203-000995 C418 C-CERAMIC,CHIP
2203-001072 C155 C-CERAMIC,CHIP
2203-001259 C403 C-CERAMIC,CHIP
2203-001259 C406 C-CERAMIC,CHIP
2203-001259 C417 C-CERAMIC,CHIP
2203-002443 C433 C-CERAMIC,CHIP
2203-002668 C103 C-CERAMIC,CHIP
2203-002668 C165 C-CERAMIC,CHIP
2203-002709 C321 C-CERAMIC,CHIP
2203-002709 C324 C-CERAMIC,CHIP
2203-005050 C129 C-CERAMIC,CHIP
2203-005050 L114 C-CERAMIC,CHIP
2203-005281 C115 C-CERAMIC,CHIP

SAMSUNG Proprietary-Contents may change without notice
Main Electrical Parts List
6-4
This Document can not be used without Samsung's authorization
SEC CODE Design LOC Discription
2203-005281 C116 C-CERAMIC,CHIP
2203-005288 C113 C-CERAMIC,CHIP
2203-005288 C114 C-CERAMIC,CHIP
2203-005450 C127 C-CERAMIC,CHIP
2203-005482 C412 C-CERAMIC,CHIP
2203-005482 C416 C-CERAMIC,CHIP
2203-005734 C119 C-CERAMIC,CHIP
2203-005734 C120 C-CERAMIC,CHIP
2203-005734 C124 C-CERAMIC,CHIP
2203-005734 C125 C-CERAMIC,CHIP
2203-005736 L112 C-CERAMIC,CHIP
2203-006048 C202 C-CERAMIC,CHIP
2203-006048 C222 C-CERAMIC,CHIP
2203-006048 C322 C-CERAMIC,CHIP
2203-006048 C334 C-CERAMIC,CHIP
2203-006048 C404 C-CERAMIC,CHIP
2203-006048 C405 C-CERAMIC,CHIP
2203-006048 C429 C-CERAMIC,CHIP
2203-006048 C430 C-CERAMIC,CHIP
2203-006048 C512 C-CERAMIC,CHIP
2203-006190 C422 C-CERAMIC,CHIP
2203-006190 C423 C-CERAMIC,CHIP
2203-006190 C424 C-CERAMIC,CHIP
2203-006190 C425 C-CERAMIC,CHIP
2203-006190 C426 C-CERAMIC,CHIP
2203-006190 C427 C-CERAMIC,CHIP
2203-006190 C428 C-CERAMIC,CHIP
2203-006194 C134 C-CERAMIC,CHIP
2203-006257 C307 C-CERAMIC,CHIP
2203-006257 C312 C-CERAMIC,CHIP
2203-006257 C315 C-CERAMIC,CHIP
2203-006305 C137 C-CERAMIC,CHIP
2203-006348 C320 C-CERAMIC,CHIP
2203-006399 C138 C-CERAMIC,CHIP
2203-006399 C331 C-CERAMIC,CHIP
2203-006423 C110 C-CERAMIC,CHIP
2203-006423 C133 C-CERAMIC,CHIP

SAMSUNG Proprietary-Contents may change without notice
Main Electrical Parts List
6-5
This Document can not be used without Samsung's authorization
SEC CODE Design LOC Discription
2203-006423 C157 C-CERAMIC,CHIP
2203-006423 C204 C-CERAMIC,CHIP
2203-006423 C205 C-CERAMIC,CHIP
2203-006423 C206 C-CERAMIC,CHIP
2203-006423 C207 C-CERAMIC,CHIP
2203-006423 C208 C-CERAMIC,CHIP
2203-006423 C211 C-CERAMIC,CHIP
2203-006423 C214 C-CERAMIC,CHIP
2203-006423 C220 C-CERAMIC,CHIP
2203-006423 C326 C-CERAMIC,CHIP
2203-006423 C340 C-CERAMIC,CHIP
2203-006562 C141 C-CERAMIC,CHIP
2203-006562 C337 C-CERAMIC,CHIP
2203-006824 C309 C-CERAMIC,CHIP
2203-006824 C310 C-CERAMIC,CHIP
2203-006824 C311 C-CERAMIC,CHIP
2203-006824 C319 C-CERAMIC,CHIP
2203-006838 C212 C-CERAMIC,CHIP
2203-006839 C201 C-CERAMIC,CHIP
2203-006839 C209 C-CERAMIC,CHIP
2203-006841 C303 C-CERAMIC,CHIP
2203-006844 C314 C-CERAMIC,CHIP
2203-006844 C316 C-CERAMIC,CHIP
2203-006844 C317 C-CERAMIC,CHIP
2203-006896 C159 C-CERAMIC,CHIP
2203-006896 C339 C-CERAMIC,CHIP
2203-007165 C144 C-CERAMIC,CHIP
2203-007194 C135 C-CERAMIC,CHIP
2203-007240 C304 C-CERAMIC,CHIP
2203-007240 C313 C-CERAMIC,CHIP
2203-007240 C342 C-CERAMIC,CHIP
2203-007270 C305 C-CERAMIC,CHIP
2203-007270 C323 C-CERAMIC,CHIP
2203-007270 C325 C-CERAMIC,CHIP
2203-007270 C327 C-CERAMIC,CHIP
2203-007279 C100 C-CERAMIC,CHIP
2203-007279 C200 C-CERAMIC,CHIP

SAMSUNG Proprietary-Contents may change without notice
Main Electrical Parts List
6-6
This Document can not be used without Samsung's authorization
SEC CODE Design LOC Discription
2203-007279 C228 C-CERAMIC,CHIP
2203-007279 C300 C-CERAMIC,CHIP
2203-007279 C301 C-CERAMIC,CHIP
2203-007279 C318 C-CERAMIC,CHIP
2203-007279 C332 C-CERAMIC,CHIP
2203-007279 C413 C-CERAMIC,CHIP
2203-007317 C203 C-CERAMIC,CHIP
2203-007317 C215 C-CERAMIC,CHIP
2203-007317 C217 C-CERAMIC,CHIP
2203-007317 C225 C-CERAMIC,CHIP
2203-007317 C226 C-CERAMIC,CHIP
2203-007369 C139 C-CERAMIC,CHIP
2203-007369 C502 C-CERAMIC,CHIP
2203-007369 C503 C-CERAMIC,CHIP
2203-007369 C504 C-CERAMIC,CHIP
2203-007393 C140 C-CERAMIC,CHIP
2203-007393 C160 C-CERAMIC,CHIP
2203-007393 C306 C-CERAMIC,CHIP
2203-007393 C308 C-CERAMIC,CHIP
2203-007393 C508 C-CERAMIC,CHIP
2404-001377 C409 C-TA,CHIP
2404-001572 C126 C-TA,CHIP
2409-001172 BAT300 CAPACITOR
2703-001734 L108 INDUCTOR-SMD
2703-002170 L113 INDUCTOR-SMD
2703-002176 L101 INDUCTOR-SMD
2703-002204 L104 INDUCTOR-SMD
2703-002204 L105 INDUCTOR-SMD
2703-002204 L106 INDUCTOR-SMD
2703-002204 L107 INDUCTOR-SMD
2703-002205 C131 INDUCTOR-SMD
2703-002205 C132 INDUCTOR-SMD
2703-002267 L103 INDUCTOR-SMD
2703-002268 C149 INDUCTOR-SMD
2703-002313 L115 INDUCTOR-SMD
2703-002314 L100 INDUCTOR-SMD
2703-002365 C431 INDUCTOR-SMD

SAMSUNG Proprietary-Contents may change without notice
Main Electrical Parts List
6-7
This Document can not be used without Samsung's authorization
SEC CODE Design LOC Discription
2703-002365 R100 INDUCTOR-SMD
2703-002367 C146 INDUCTOR-SMD
2703-002368 C130 INDUCTOR-SMD
2703-002708 L116 INDUCTOR-SMD
2703-002840 L300 INDUCTOR-SMD
2703-002880 L110 INDUCTOR-SMD
2703-003121 L400 INDUCTOR-SMD
2703-003125 L118 INDUCTOR-SMD
2703-003145 L117 INDUCTOR-SMD
2703-003194 L301 INDUCTOR-SMD
2703-003196 L401 INDUCTOR-SMD
2703-003498 L302 INDUCTOR-SMD
2801-004373 OSC300 CRYSTAL-UNIT
2809-001281 VCTCXO100 OSCILLATOR-VCTCXO
2901-001435 F500 FILTER-EMI SMD
2901-001435 F501 FILTER-EMI SMD
2901-001435 F504 FILTER-EMI SMD
2901-001540 F502 FILTER-EMI SMD
2901-001540 F503 FILTER-EMI SMD
2910-000070 F100 FILTER
2910-000085 F101 FILTER
2911-000137 FEM100 FILTER
3301-001438 L402 CORE-FERRITE BEAD
3301-001438 L403 CORE-FERRITE BEAD
3301-001438 L406 CORE-FERRITE BEAD
3301-001438 L407 CORE-FERRITE BEAD
3301-001762 R501 CORE-FERRITE BEAD
3301-001762 R503 CORE-FERRITE BEAD
3301-001812 L500 CORE-FERRITE BEAD
3301-001885 L404 CORE-FERRITE BEAD
3301-001885 L405 CORE-FERRITE BEAD
3404-001303 TAC_DOWN SWITCH-TACT
3404-001303 TAC_UP SWITCH-TACT
3705-001503 RFS100 CONNECTOR-COAXIAL
3708-002222 HDC500 CONNECTOR-FPC/FFC/PIC
3709-001394 SD300 CONNECTOR-CARD EDGE
3709-001447 SIM300 CONNECTOR-CARD EDGE
