S&P BOX-600 INOX N Technical Document

BOX-600/700/900 INOX N
ONDA CRISTAL-600/700/900 N
Manual de instalación e instrucciones de uso
Installation manual and operating instructions
Notice d’installation et d’utilisation
Manual de instalação e instruções de uso

2
Fig.1
Fig.3
Fig.2
Fig.4
Fig.5
B
C
6
200
230
230-235
A
B
123

3
Fig.6
Fig.9
Fig.12
Fig.7
Fig.10
Fig.8
Fig.11

4
GENERALIDADES
Le agradecemos la confianza que nos ha depositado mediante la compra de esta
campana. Usted ha adquirido un producto de calidad que ha sido totalmente fabricado
según las reglas técnicas de seguridad reconocidas y conformes a las normas de la CE.
Sírvase leer atentamente estas instrucciones antes de la instalación y puesta en
funcionamiento. Posteriormente guárdelas para futuras referencias.
Rogamos compruebe el perfecto estado del aparato al desembalarlo, ya que cualquier
defecto de origen que presente está amparado por la garantía S&P.
Esta campana ha sido proyectada como:
.- Modo aspiración –Fig.1B (evacuación del aire hacia el exterior)
.- Modo Filtrante –Fig.1A (reciclaje del aire del interior a través de filtros
de carbón activo).
INSTRUCCIONES
1.- RECOMENDACIONES DE SEGURIDAD E INSTALACION
No conecte la descarga de la campana a un conducto donde circule aire que sea
utilizado para evacuar humos de aparatos alimentados con energía no eléctrica.
Cuando funcionen simultáneamente la campana de aspiración y un quemador de gas,
horno, chimenea… etc. que dependan del aire del ambiente, y que sean alimentados
con energía no eléctrica, recomendamos, para un funcionamiento seguro, ventilar
correctamente la zona asegurando la entrada de aire exterior. Esto es necesario debido
a que la campana al aspirar, absorbe del ambiente el aire (O2) que estos aparatos
necesitan para su correcta combustión.
Para la evacuación hacia el exterior, aténgase a las disposiciones vigentes en materia
del país donde se está efectuando la instalación.
Asegúrese que el conducto de evacuación esté limpio y no esté obstruido.
Para una eficacia óptima de la campana, utilice un conducto de extracción lo más corto
posible, evitando los codos yobturaciones.Si se instala un conductoflexible, estirarloal
máximo.
Si se debe de utilizar un tubo de conexión compuesto por dos o más partes, la parte
superior debe ser externa a la parte inferior.
No intente manipular los filtros cuando la campana esté en funcionamiento.
No toque las lámparas después de un uso prolongado del aparato.
Está prohibido cocinar alimentos a la llama debajo de la campana.
Evite el uso de llamas libres, ya que resultan perjudiciales para los filtros y pueden
provocar incendios.
ESPAÑOL

5
Controlar permanentemente los alimentos fritos para evitar que el aceite caliente
prenda fuego.
Aunque se trata de un aparato provisto de interruptor, los medios de desconexión que
deben ser incorporados a la instalación fija, se debe interponer entre el aparato y la red
eléctrica un interruptor omnipolar con abertura mínima de 3mm. entre los contactos,
adecuado a la carga y que responda a las normas vigentes.
Este producto no debe de ser utilizado por personas, incluidos niños, con disfunciones
físicas, sensoriales o mentales, o con inadecuada experiencia y conocimiento, si no es
bajo supervisión de una persona responsable adecuadamente instruida para la
utilización del aparato.
Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.
Antes de realizar cualquier operación de mantenimiento o limpieza, desconecte la
campana de la red eléctrica.
No monte nunca bombillas de más potencia que la indicada y siempre bombillas del
mismo tipo.
Si las operacionesde limpieza no se realizan respetando las instrucciones indicadas en
el apartado “USO Y MANTENIMIENTO”, hay riesgo de incendio.
EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR
EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS DE SEGURIDAD.
2. INSTALACIÓN
Las operaciones de instalación y conexión eléctrica, deben ser efectuadas por personal
cualificado.
2.1.- Conexión eléctrica
El aparato es de doble aislamiento , en consecuencia no requiere de conexión a
tierra.
Compruebe que el voltaje y la frecuencia de la red coincidan con los datos de la placa
de características.
La conexión eléctrica debe efectuarse de la siguiente manera:
Marrón = L (Línea)
Azul = N (Neutro)
Aunque se trata de un aparato provisto de un interruptor, es aconsejable que al efectuar
la instalación el aparato esté situado de forma que la clavija de conexión a la red
eléctrica sea accesible (Fig.2).
En caso de conexión directa a la red eléctrica, el instalador dispone de una ficha de
conexión dentro de la caja de conexiones.

6
2.2.- Fijación de la campana
Debe instalar la campana a una altura mínima de 650 mm de la zona de cocción y
centrada sobre la zona de cocción.
Asegúrese de que los tacos y los tornillos, seanadecuados para el tipo depared donde
se va a fijar la campana.
Antes de efectuar las operaciones de fijación, extraer el / los paneles filtrantes (Fig.4).

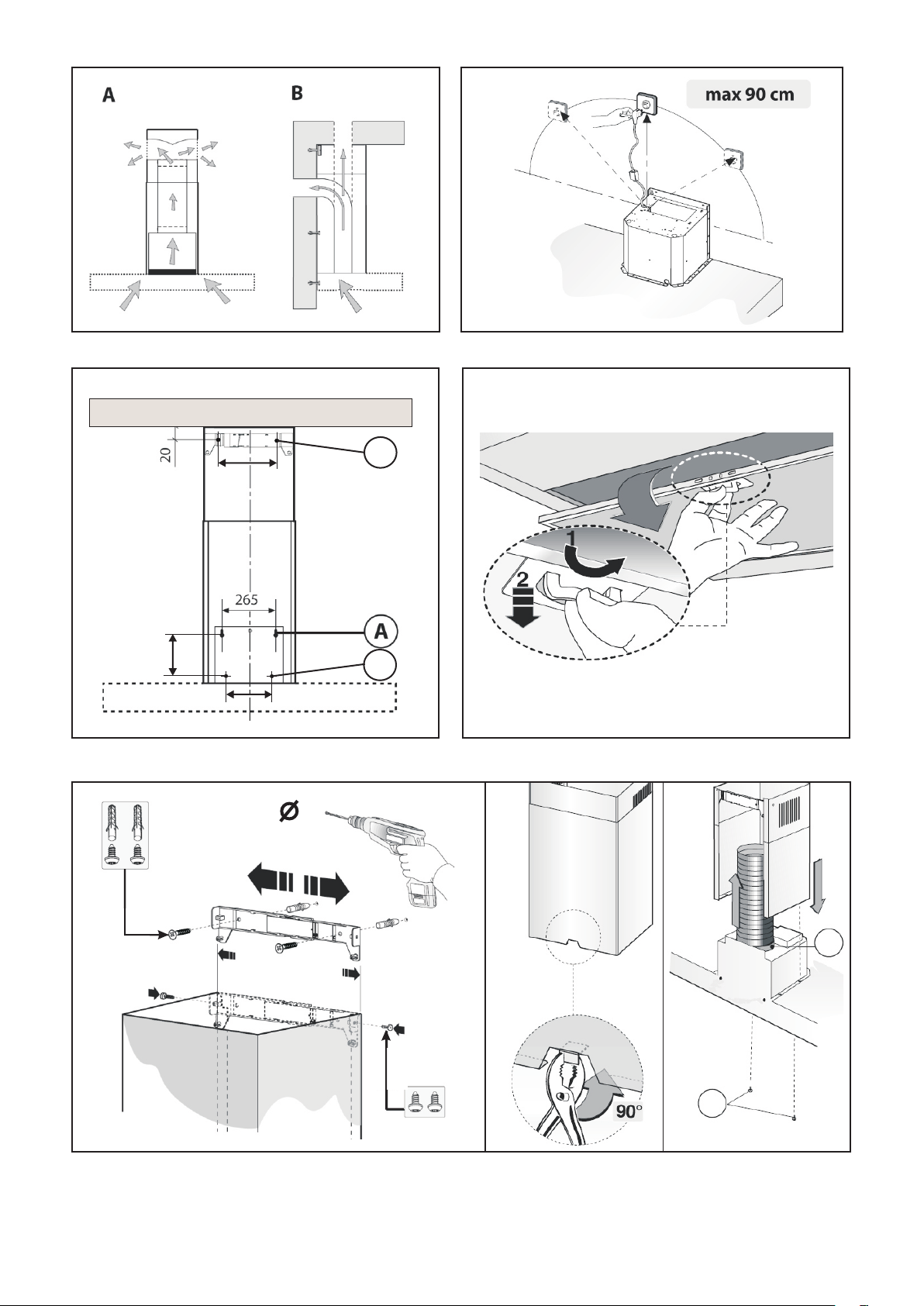

Respetando las medidas, realice los 6 agujeros A-B-C de Φ 6, indicados en la (Fig.3).
Inserte los tornillos (Fig.3-A) sin apretar del todo y cuelgue la campana en ellos.
Seguidamente fije el cuerpo de la campana en la pared mediante los dos tornillos
internos (Fig.3-C).
Fije el soporte de la chimenea telescópica decorativa (Fig.5-1). Asegúrese que todos
los tornillos estén bien apretados.
Versión aspirante:
Conecte, mediante un tubo de enlace de diámetro 150 mm., la arandela de salida
(Fig.5-3-A) y el orificio de descarga al exterior. Asegure la conexión de los empalmes,
para evitar fugas de aire, mediante cinta adhesiva.
Versión filtrante:
Si en su instalación no dispone de agujero de descarga al exterior, deberemos solicitar
al vendedor los dos filtros de carbón activo circulares, los cuales son contemplados
como accesorio y no están incluidos de serie. Para el montaje de los mismos, véase
(Fig.6).
Fijar en la pared la derivación de plástico, justo por debajo del soporte de la chimenea
telescópica decorativa (Fig.7). Los dos “pins” de posición del soporte, deben encajar
con los agujeros de la derivación de plástico.
Usted puede cortar fácilmente la derivación de plástico para que encaje bien en el
interior de la parte superior de la chimenea telescópica decorativa y las salidas del aire
queden correctamente encaradas con las rejillas de expulsión (Fig.8).
Conecte, mediante un tubo de enlace de diámetro 150 mm, la arandela de salida de la
campana y la derivación de plástico. Asegure la conexión de los empalmes, mediante
cinta adhesiva (Fig.10).
2.3.- Montaje de la chimenea telescópica decorativa
Gire la pestaña hacia el interior de la parte inferior de la chimenea telescópica
decorativa (Fig.5-2),esto le facilitará su montaje.
Fije la parte inferior de la chimenea telescópica decorativa con el cuerpo de la
campana mediante los dos tornillos interiores (Fig.5-3-B).

7
Extienda hacia arriba la parte superior de la chimenea telescópica decorativa y
sujétaloacon el soporte superior mediante los dos tornillos suministrados (Fig.5-1).
2.4.- Montaje cristal (Solo para modelo ONDA CRISTAL)
Coloque cuidadosamente el cristal sobre la campana yúnalo a la misma colocando los
4 pasadores de goma (C) y los 4 tornillos (D) indicados en la (Fig.11).
3.- USO
Se aconseja poner en funcionamiento el aparato antes de cocinar cualquier tipo de
alimento. Una vez finalizado, se aconseja dejar funcionando el aparato durante 15
minutos para la evacuación completa del aire contaminado.
Simbología del grupo de mandos “tipo pulsadores” (Fig.9).
A ……. Luz ON / OFF
B ........ OFF
C ........ Velocidad de extracción lenta.
D ........ Velocidad de extracción media.
E ........ Velocidad de extracción rápida.
4.- MANTENIMIENTO
¡IMPORTANTE! Antes de realizar cualquier operación de limpieza o mantenimiento,
desconecte la campana de la red.
El buen funcionamiento de la campana depende de la frecuencia con que se realizan
las operaciones de mantenimiento, sobre todo de los paneles filtrantes o del filtro de
carbón activo.
Los Paneles filtrantes sirven para detener las partículas de grasa que se encuentran en
suspensión en el aire, las cuales pueden llegar a obstruirlos en un espacio de tiempo
que depende del uso que se haga del aparato. De todas formas, para evitar el peligro
de posibles incendios, es necesario limpiarlos como máximo cada dos meses,
siguiendo las siguientes operaciones:
.- Quite los paneles filtrantes (Fig.4) y lávelos con una solución de agua y
detergente líquido neutro dejando ablandar la suciedad.
.- Aclare con abundante agua templada y deje secar.
.- Se puede lavar también los filtros en el lavavajillas.
Después de algunos lavados, dichos paneles pueden presentar alguna alteración del
color. Esto no da opción a reclamaciones para una posible substitución de los mismos.
Los filtros de carbón activo no son lavables o regenerables, y deben sustituirse cada
cuatro meses como máximo. La saturación del carbón activo depende del uso más o
menos prolongado de la campana, del tipo de cocina y de la frecuencia con la cual se
limpia el panel filtrante exterior.

8
Limpie frecuentemente todos los restos de grasa del ventilador y de todas las
superficies, usando un paño húmedo con alcohol etílico o detergentes líquidos neutros
no abrasivos.
Para realizar la sustitución de las bombillas (Fig.12),extraiga con precaución el anillo
de cristal mediante un destornillador. Tire la misma lámpara y sustitúyala por unas del
mismo tipo y características: MAX 20W G4 12V.
¡ATENCIÓN! No toque las lámparas después de un uso prolongado del aparato.
5.- PUESTA FUERA DE SERVICIO Y RECICLAJE
La normativa CEE y el compromiso que debemos adquirir con las futuras
generaciones, nos obligan al reciclado de materiales; le rogamos que no olvide depositar
todos los elementos sobrantes del embalaje en los correspondientes contenedores de
reciclaje, así como llevar los aparatos sustituidos al Gestor de Residuos más próximo.
6.- ASISTENCIA TÉCNICA
La extensa red de Servicios Oficiales S&P, garantiza una adecuada asistencia técnica.
En caso de observar alguna anomalía en el aparato, rogamos se ponga en contacto con
cualquiera de los Servicios Oficiales S&P, donde será debidamente atendido.
Cualquier manipulación efectuada por personas ajenas a los Servicios Oficiales S&P, nos
obligaría a cancelar su garantía.
S&P SE RESERVA EL DERECHO A MODIFICACIONES DEL PRODUCTO SIN PREVIO
AVISO.

9
INTRODUCTION
Thank you for purchasing this cooker hood. You have purchased a high-quality product
manufactured in full compliance with applicable safety regulations and EU standards.
Please read this instruction book carefully, as it contains important information for your
safety during the installation, use and maintenance of this product. Keep it at hand for future
reference.
Please check that the appliance is in perfect condition when you unpack it, as all factory
defects are covered by the S&P guarantee.
This cooker hood has been designed as:
.- Extractor version –Fig.1B (to exhaust stale air to outside)
.- Filter version –Fig.1A (recycling from indoor air through active
carbon filters)
INSTRUCTIONS
1.- SAFETY AND INSTALLATION INSTRUCTIONS
Do not connect the outlet of the hood to a duct where air is circulating or is used for
evacuating fumes from devices powered by non/electric energy.
If the hood and a burner/boiler/stove/oven, etc. are in operation simultaneously in the
same room and the correct combustion of the latter appliances depends on ambient air,
for safe operation, we recommend ventilating the room sufficiently to ensure that there
is an adequate supply of fresh air from outside. This is necessary, as the hood exhausts
ambient air that these devices need for correct combustion.
For exhausting waste air to the outside, follow regulations in the country where it is
being installed.
Make sure that the exhaust duct is clean and unobstructed.
For optimum efficiency of the hood, use an extract duct (as short as possible), avoiding
angles. If a flexible conduit is fitted, stretch it out as much as possible.
If it uses a connecting tube comprised of two or more parts, the upper part must be
external to the bottom.
Do not try to manipulate the filters when the hood is in operation.
Do not touch the lamps if the appliance has been in operation for a long time.
It is forbidden to cook food with open flames under the hood.
Avoid open flames, as they are harmful for the filters and can cause fires.
Keep hot oil under control at all times to avoid it catching light.
ENGLISH

10
Although the appliance has a power switch, a single pole switch with a minimum gap of
3 mm between contacts and adequate for the total current must be fitted between the
appliance and the mains, in compliance with national regulations.
This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance by a
person responsible for their safety. Children must be supervised to ensure that they do
not play with the product.
Children must be supervised to ensure that they do not play with the product.
Before carrying out any maintenance or cleaning operations, always disconnect the
hood from the mains.
When replacing bulbs always use bulbs of the same type and power, never more
powerful.
If the cleaning operations are not done respecting the instructions indicated in
« OPERATION AND MAINTENANCE », there is risk of fire.
THE MANUFACTURER WILL NOT BE HELD LIABLE FOR DAMAGES TO PEOPLE
AND/OR PROPERTY DUE TO NON-COMPLIANCE WITH THESE WARNINGS.
2. INSTALLATION
The assembly and electrical connections should be carried out by a qualified technician.
2.1.- Electrical connection
The unit is of the double insulated , therefore does not require an earth
connection.
Make sure the mains voltage and frequency coincide with those on the characteristics
plate on the hood and the remote extraction unit.
The electrical connection must be carried out as follows:
Brown = L (Line)
Blue = N (Neutral)
Although this is a device with a switch, When installing the hood, it is advisable to fit it in
such a manner that the mains plug is accessible by the user. (Fig.2)
In case of direct connection to the mains, the installer has a connection card inside of
connection box.
2.2.- Fastening the hood
The hood must be centred with respect to the cooking surface, at a minimum height of
650 mm.

11
Use screws and plugs, but first make sure that they are correct for the type of wall
where the hood is to be fitted.
Before setting Operations, remove the filter panels (Fig.4).
Drill 6 holes A-B-C of Φ6, shown in (Fig.3).
Insert plugs and screws (Fig.3-A) without tightening completely, in such a manner that
the hood can be supported from them.
Then attach the Hood body to the wall using two internal screws. (Fig.3-C).
Fix the decorative telescopic support (Fig.5-1). Make sure all screws are tight.
Extraction version:
Using a joining pipe of diameter 150mm, connect output ring (Fig.5-3-A) and the
discharge opening. Secure the connection joints, to avoid air leaks, with self adhesive
tape.
Filter version:
If your installation does not have a discharge opening to the outside, you will have to
ask your supplier for active circular carbon filters, which are supplied as an
accessory and are not included as standard equipment. For mount them, see (Fig.6).
Fix in the wall the plastic bracket just below the decorative telescopic support (Fig.7).
The two pins of the support position have to fit with the holes of the plastic derivation.
You can easily cut the plastic shunt to fit well inside the top of the telescopic cover and
the air outlets are properly aligned with the exhaust grill. (Fig.8).
Using a joining pipe of diameter 150 mm, connect output ring and the plastic shunt.
Secure the connection joints to avoid the air leaks, with self adhesive tape. (Fig.10).
2.3.- Fitting the decorative telescopic cover
Turn the tab in the inside of the lower part of decorative telescope (Fig.5-2), this will
facilitate the fitting.
Fix the lower part of the decorative telescopic cover with hood body using inner screws
(Fig.5-3B).
Extend the top of the decorative telescopic cover and secure it to the upper support with
the two supplied screws. (Fig.5-1).
2.4.- GLASS FITTING (Only for ONDA CRISTAL model)
Carefully place the glass on the hood and attach to it by placing the 4 rubber pins (C)
and 4 screws (D) shown in (Fig.11).

12
3.- USE
It is advisable to start the appliance before cooking and leave it in operation for 15
minutes after finishing cooking.
Symbols for controls - push button type (Fig.9).
A ……. Light ON / OFF
B ........ OFF
C ........ Slow extraction speed
D ........ Medium extraction speed
E ........ Fast extraction speed
4.- MAINTENANCE
IMPORTANT! Before carrying out any cleaning or maintenance operation, disconnect the
hood from the electricity supply.
Satisfactory operation of the hood depends on the frequency with which maintenance
operations are carried out and especially frequency with which the greaseproof active
carbon filters are changed.
The metal filters are used to trap the grease particles that are suspended in the air,
which can obstruct the filters over time, depending on how often the device is used. In
any event, to avoid fire hazards, the filters should be cleaned at least every two months
according to the following instructions:
.- Remove the filters (Fig.4) from the hood and wash them with a solution of water
and neutral liquid detergent and leave the dirt to soften.
.- Rinse with plenty of warm water and leave to dry.
.- The filters can also be washed in the dishwasher.
After a few washes, you may find that the colour of the aluminium filter panels has been
altered. This shall not give rise to claims for replacement of same.
The active carbon filters are not washable and can not be reused ; they must be
replaced at least everyfour months. Saturationof the active carbon depends onthe use
made of the hood, the kind of cooking and how often the external grease-proof filter is
cleaned.
Clean grease remains frequently from the fan and all the surfaces, using a cloth
moistened with ethyl alcohol or neutral, non-abrasive liquid detergents.
To replace the halogen bulbs (Fig.12), carefully remove the inner ring with screwdriver.
Remove the bulb in the direction indicated by the arrow and change it for one of the
same kind and characteristics MAX 20W G4 12V.
ATTENTION : Do not touch the bulb after long period of the device operating.

13
5.- REMOVAL FROM SERVICE, DISPOSAL AND RECYCLING
EU regulations and our commitment to future generations oblige us to recycle used
materials; please remember to dispose of all unwanted packaging materials at the
appropriate recycling points, and to drop off obsolete equipment at the nearest waste
management point.
6.- TECHNICAL ASSISTANCE
S&P’s large Technical Service network will guarantee adequate technical assistance.
If a fault is observed in the unit, please contact any of the mentioned technical service
offices and they will attend to your problem.
Any modification of the appliance by personnel not belonging to the Official S&P Services
will result in the guarantee being void.
S&P RESERVES THE RIGHT TO MODIFY THE PRODUCT WITHOUT PRIOR
NOTIFICATION.

14
GÉNÉRALITÉS
Lire attentivement ces instructions avant de monter le groupe et les conserver. Il
contient des indications importantes concernant votre sécurité au cours de l’installation, de
l’utilisation et de l’entretien de ce produit. Les conserver pour pouvoir les consulter à tout
moment. Ce groupe a été totalement fabriqué en conformité avec les Normes de la CE.
Cet appareil a été conçu comme groupe encastrable avec commandes électriques
(évacuation de l’air vers l’extérieur). Il est recommandé de faire installer l’appareil par un
professionnel qualifié
Ce groupe a été conçu pour une utilisation suivant deux modalités :
.- Recyclage –Fig.1A (recyclage de l’air vers l’intérieur avec des filtres au
charbon actif)
.- Extraction –Fig.1B (évacuation de l’air vers l’extérieur)
1.- RECOMMANDATIONS DE SÉCURITÉ ET INSTALLATION
Ne pas raccorder la hotte sur le même conduit que celui servant à l’évacuation des gaz
brûlés d’une chaudière (gaz, fuel, charbon etc...) ou autres appareils à combustion
alimentés par une énergie non électrique.
Si la hotte fonctionne simultanément dans la même pièce avec un brûleur/ une
chaudière / un poêle / un four, etc., vérifier que l’entrée d’air neuf extérieur dans la pièce
est correctement dimensionnée pour assurer une bonne combustion. Cette entrée d’air
neuf ne doit pas pouvoir être obstruée.
Pour les évacuations vers l’extérieur, respecter les règles en vigueur dans le pays où
est installée la hotte.
S’assurer que le conduit d’évacuation est propre et non obstrué.
Pour une efficacité optimum de la hotte, utiliser un conduit le plus court possible en
évitant les coudes et obturations.
S’il est utilisé un conduit flexible, le tendre au maximum.
En cas d’utilisation de plusieurs conduits emboiter les uns dans les autres, la partie
supérieure doit être femelle et la partie inférieure male.
Ne pas manipuler les filtres lorsque l’extraction est en fonctionnement.
Ne pas toucher les lampes après une utilisation prolongée de l’appareil.
Ne pas flamber les aliments directement sous la hotte.
Eviter l’utilisation de feux libres, ils peuvent endommager la hotte et provoquer un
incendie.
Surveiller en permanence les plats frits afin d’éviter que l’huile chaude prenne feu.
Même si la hotte est fourni avec un interrupteur, la ligne électrique devra prévoir un
interrupteur omnipolaire ayant une ouverture entre contacts d’au moins 3 mm, bien
FRANÇAIS

15
dimensionné par rapport à la charge (en incluant l’extracteur déporté) et conforme aux
normes en vigueurs.
Ce produit ne doit pas être utilisé par des personnes (enfants compris) souffrant d’un
handicap physique, sensoriel ou mental, ou ne disposant pas de l’expérience ou des
connaissances adéquates, si elles ne sont pas supervisées par une personne
responsable de leur sécurité ou si cette personne ne leur a pas donné les instructions
adéquates. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec
le produit.
Les enfants doivent être surveillés pour être surs qu’ils ne jouent pas avec le produit.
Avant toute opération de maintenance ou d’entretien, toujours débrancher l’alimentation
électrique de la hotte.
Ne jamais monter de lampe d’une puissance supérieure à celle indiquée. Toujours
utiliser le même type de lampe que celles installées d’origine. Fig 9-1 ou Fig 9-2 (selon
le modèle acquis).
Si les opérations de nettoyage ne sont pas réalisées dans le respect des instructions de
« UTILISATION ET ENTRETIEN », il existe un risque d’incendie.
LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SURVENUS À DES
PERSONNES ET/OU DES OBJETS DUS AU NON RESPECT DE CES
AVERTISSEMENTS.
2. INSTALLATION
L’installation et le raccordement électrique doivent être effectués par une personne
qualifiée.
2.1.- Raccordement électrique
L’appareil est à double isolation électrique , et n’a donc pas besoin de mise à
terre.
Vérifier que la tension et la fréquence du réseau coïncident avec les données de la
plaque signalétique.
Le branchement électrique doit être effectué de la façon suivante:
Marron = L (Ligne)
Bleu = N (Neutre)
Même si l’appareil est équipé d’un interrupteur, à l’installation il est recommandé
d’installer l’appareil de sorte que la prise de raccordement au réseau reste accessible
(Fig.2).
En cas de branchement direct au réseau électrique, l’installateur dispose d’une fiche de
connexion dans le boîtier de raccordement.

16
2.2.- Fixation de la hotte
La hotte doit être fixée centrée par rapport au plan de cuisson et à une distance
supérieure à 650 mm, des plaques de cuisson.
S’assurer que les vis et les chevilles sont adaptées pour le type de mur sur lequel la
hotte est fixée.
Avant d’effectuer le montage, retirer le/les filtre(s). (Fig.4).
Percer les 6 trous A-B-C, de Φ6 mm, en respectant les dimensions indiquées (Fig.3).
Insérer les vis (Fig.3-A) sans les serrer et suspendre la hotte. Puis, fixer le corps de la
hotte au mur avec les deux vis intérieures (Fig.3-C).
Fixer le support de la cheminée télescopique décorative (Fig.5-1). S’assurer que toutes
les vis sont bien serrées.
Modalité extraction:
Raccorder la bride de soufflage (Fig.5-3-A) à l’orifice de sortie vers l’extérieur avec un
conduit de diamètre 150 mm. Utiliser de la bande adhésive pour réaliser les
raccordements et éviter les fuites d’air.
Modalité recyclage:
Si l’installation ne dispose d’une évacuation vers l’extérieur, prévoir deux filtres
circulaires au charbon actif, disponibles comme accessoire et non fournis avec la
hotte. Pour les monter, voir (Fig.6).
Fixer au mur la dérivation en plastique, juste en dessous du support de la cheminée
télescopique (Fig.7). Les deux tétons de positionnement sur le support permettent le
montage correct de la dérivation en plastique.
Il est possible de recouper la dérivation en plastique pour qu’elle s’adapte bien à
l’intérieur de la partie supérieure de la cheminée télescopique et que les sorties d’air
soient correctement positionnées par rapport aux grilles de rejet. (Fig.8).
Raccorder, à l’aide d’un conduit de diamètre 150 mm, la bride et la dérivation en
plastique. Utiliser de la bande adhésive pour réaliser les raccordements et éviter les
fuites d’air. (Fig.10).
2.3.- Montage de la cheminée télescopique
Plier la languette, situéeen partie basse de la cheminée, vers l’intérieur de la cheminée
télescopique (Fig.5-2), pour faciliter son montage.
Fixer la partie inférieure de la cheminée télescopique sur la hotte avec les deux vis
situées à l’intérieur de la cheminée. (Fig.5-3-B).
Étirer la partie supérieure de la cheminée télescopique jusqu’au support supérieur et la
fixer avec les deux vis fournis. (Fig.5-1).

17
2.4.- Montage du dôme en verre (Seulement pour le modèle ONDA CRISTAL)
Placer délicatement le dôme en verre sur la hotte et le fixer avec les 4 rondelles en
caoutchouc (C) et les 4 vis (D) comme indiqué (Fig.11).
3.- UTILISATION
Il est recommandé de faire fonctionner la hotte avant de commencer à cuisiner et de la
laisser fonctionner pendant 15 minutes après avoir terminé de cuisiner.
Description des fonctions, des commandes type boutons poussoirs (Fig.9)
A ……. Lumière MARCHE/ARRET
B ........ ARRET hotte
C ........ Petite vitesse d’extraction
D ........ Vitesse moyenne d’extraction
E ........ Grande vitesse d’extraction
4.- ENTRETIEN
IMPORTANT ! Avant toute opération de maintenance ou d’entretien, toujours
débrancher la hotte.
Le bon fonctionnement de la hotte dépend de la régularité avec la quelle s’effectue
l’entretien, surtout des filtres à graisses et du filtre à charbon actif.
Les filtres métalliques servent à retenir les particules de graisse en suspension dans
l’air, pouvant, au bout d’un certain temps et en fonction de l’utilisation qui est faite de la
hotte, les colmater. Pour éviter le risque éventuel d’incendies, nettoyer les filtres au
moins tous les deux mois, en suivant les instructions ci-après:
.- Retirer lesfiltres (Fig.4) et les laver avec une solution d’eau et de détergent liquide
neutre, en laissant ramollir l’encrassement.
.- Rincer en abondance à l’eau tiède et laisser sécher.
.- Les filtres peuvent également être lavés au lave-vaisselle.
Après plusieurs lavages, les panneaux en aluminium filtrant peuvent présenter
quelques altérations de couleur. Ceci ne donne pas lieu à des réclamations pour
remplacement.
Les filtres au charbon actif ne sont pas lavables ou régénérables et doivent être
remplacés tous les quatre mois au plus. La saturation du charbon actif dépend de
l’utilisation plus ou moins prolongée de la hotte, du type de cuisine et de la fréquence à
laquelle le(s) filtre(s) à graisses est(sont) nettoyé(s).
Nettoyer régulièrement les tâches de graisse autour du ventilateur et sur toutes les
surfaces, à l’aide d’un torchon imprégné d’alcool éthylique ou d’un détergent liquide
neutre non abrasif.
Pour remplacer les lampes (Fig.12), retirer soigneusement le disque de verre avec un
tournevis. Retirer la lampe et la remplacer par une lampe du même type et de mêmes
caractéristiques : MAX 20W G4 12V.

18
ATTENTION ! Ne pas toucher les lampes après une utilisation prolongée de la hotte.
5.- MISE HORS SERVICE ET RECYCLAGE
La norme de la CEE et l’engagement que nous devons maintenir envers les futures
générations nous obligent à recycler le matériel; nous vous prions de ne pas oublier de
déposer tous les éléments restants de l’emballage dans les containers correspondants de
recyclage, et d’emmener les appareils remplacés au Gestionnaire de Déchets le plus
proche.
6.- ASSISTANCE TECHNIQUE
Pour toute anomalie de l’appareil prendre contact avec votre distributeur.
Toute manipulation effectuée par des personnes n’appartenant pas aux services officiels
S&P entraînera l’annulation de votre garantie.
S&P EST HABILITÉ À RÉALISER DES MODIFICATIONS DU PRODUIT SANS EN
AVERTIR LE CLIENT À L’AVANCE.

19
GENERALIDADES
Agradecemos a confiança depositada mediante a compra desta campanula. Adquiriu um
produto de qualidade que foi totalmente fabricado segundo as regras técnicas de
segurança reconhecidas e conforme as normas CE.
Disponha-se a ler atentamente estas instruções antes da instalação e colocação em
funcionamento. Posteriormente guarde-as para futuras referencias.
Pedimos que comprove o perfeito estado do aparelho ao desembala-lo, ja que qualquer
defeito de origem esta coberto pela garantia S&P.
Esta campanula foi projetada como:
.- Mode aspiração- Fig.1B (evacuação do ar para o exterior)
.- Modo filtrante - Fig. 1A (reciclagem do ar interior através de filtros de carvão
activo).
INSTRUÇÕES
1-RECOMENDAÇÕES DE USO E SEGURANÇA
Não ligue a descarga da campanula a uma conduta onde circule ar que seja utilizado
para evacuar fumos de aparelhos alimentados com energia não eléctrica.
Quando funcionem simultaneamente a campanula de aspiração e um quemador de
gás, forno, chaminé… etc. que dependam do ar do ambiente, e que sejam
alimentados com energia não eléctrica, recomendamos, para um funcionamento
seguro, ventilar correctamente a zona assegurando a entrada de ar exterior. Isto é
necessário devido a que a campanula ao aspirar, absorve do ambiente o ar (O2) que
estes aparelhos precisam para sua correcta combustão.
Para a evacuação para o exterior, atente às disposições vigentes em matéria do país
onde se está a efectuar a instalação.
Assegure-se que o conduto de evacuação esteja limpo e não esteja obstruído.
Para uma eficácia óptima da campanula utilize uma conduta de extracção o mais curto
possível, evitando os cotovelos e obturações. Instala-se uma conduta flexível, esticá-lo
ao máximo.
Deve-se de utilizar um tubo de conexão composto por dois ou mais partes, a parte
superior deve ser externa à parte inferior.
Não tente manipular os filtros quando a campanula esteja em funcionamento.
Não toque os lustres após um uso prolongado do aparelho.
Está proibido cozinhar alimentos ao lume embaixo da campanula.
PORTUGUÉS

20
Evite o uso de lumes livres, já que resultam prejudicialmente os filtros e podem
provocar incêndios.
Controlar permanentemente os alimentos fritos para evitar que o azeite quente
prenda fogo.
Ainda se trate de um aparelho provisto de interruptor, os meios de desligamento que
devem ser incorporados à instalação fixa, se deve interpor entre o aparelho e a rede
eléctrica um interruptor omnipolar com abertura mínima de 3mm. entre os contactos,
adequado a um ónus e que responda às normas vigentes.
Este produto não deve de ser utilizado por pessoas, incluindo crianças, com disfunções
físicas, sensoriais ou mentais, ou com inadequada experiência e conhecimento, se não
esta sob supervisão de uma pessoa responsável adequadamente instruída para a
utilização do aparelho.
As crianças devem ser supervisionadas para assegurar de que não brincam com o
aparelho.
Antes de realizar qualquer operação de manutenção ou limpeza, desligue a campanula
da rede eléctrica.
Não monte nunca bombillas a mais potência que a indicada e sempre bombillas do
mesmo tipo.
Se as operações de limpeza não se realizam respeitando as instruções indicadas no
apartado “USO E MANUTENÇÃO”, há risco de incêndio.
O FABRICANTE NÃO SE FAZ RESPONSÁVEL pelos DANOS PRODUZIDOS PELO
NÃO_CUMPRIMENTO DESTAS ADVERTÊNCIAS DE SEGURANÇA.
2. INSTALAÇÃO
As operações de instalação e conexão eléctrica, devem ser efectuadas por pessoal
qualificado.
2.1.- Conexão eléctrica
O aparelho é de duplo isolamento , em consequência não requer de conexão
a terra.
Comprove que a voltagem e a frequência da rede coincidem com os dados da placa de
características.
A conexão eléctrica deve efectuar-se da seguinte maneira:
Castanho = L (Linha)
Azul = N (Neutro)
