Sanwa CX506a User manual

CX506a
取扱説明書
INSTRUCTION MANUAL
マルチテスタ
MULTITESTER

目 次
【1】
安全に関する項目〜ご使用前に必ずお読みください〜 ･･････ 1
1 − 1 安 全 使 用 の た め の 警 告 文 ･･･････････････････････････････････････ 1
1 − 2 電 磁 界 、 静 電 界 な ど の 影 響 ････････････････････････････････････ 2
1 − 3 警 告 マ ー ク な ど の 記 号 説 明 ････････････････････････････････････ 2
1 − 4 最 大 過 負 荷 保 護 入 力 値 ･･････････････････････････････････････････ 2
【2】用途と特長 ･･･････････････････････････････････････････････････････････････ 3
2 − 1 用 途 ･･･････････････････････････････････････････････････････････････ 3
2−2 特 長 ･･･････････････････････････････････････････････････････････････ 3
【3】各部の名称 ･･･････････････････････････････････････････････････････････････ 3
【4】指示の読み取り方 ･･････････････････････････････････････････････････････ 4
【5】機能説明 ･･････････････････････････････････････････････････････････････････ 5
5−1 スイッチ・調整器 ････････････････････････････････････････････････ 5
5−2 スタンドの使い方 ････････････････････････････････････････････････ 5
【6】測定方法 ･･････････････････････････････････････････････････････････････････ 6
6−1 始業点検 ････････････････････････････････････････････････････････････ 6
6−2 レンジの設定方法（最適レンジの設定）･･･････････････････ 6
6 − 3 測 定 前 の 準 備 ･･････････････････････････････････････････････････････ 6
6 − 4 電 圧（ V ）測 定 ････････････････････････････････････････････････････ 8
6 − 4 − 1 直 流 電 圧（ D CV ） 測 定 ･･････････････････････････････ 8
6 − 4 − 2 交 流 電 圧（ ACV 〜 ）測 定 ･･････････････････････････････ 9
6 − 5 直 流 電 流（ D CA ）測 定 ･････････････････････････････････････ 10
6−6 抵抗（Ω）測定 ･･･････････････････････････････････････････････････ 11
6−7 静電容量（ ）測定 ････････････････････････････････････････････ 13
6 − 7 − 1 C1 、 C2 レ ン ジ で の 測 定 ･････････････････････････････････ 1 3
6 − 7 − 2 C3 レ ン ジ で の 測 定 ･･･････････････････････････････････････ 1 5
6 − 8 ト ラ ン ジ ス タ の 測 定 ･････････････････････････････････････････････ 1 6
6−8−1 ICEO（漏洩電流）の測定 ････････････････････････････････ 16
6−8−2 直流電流増幅率（hFE） の 測 定 ････････････････････････ 1 7
6−9
高 圧 プ ロ ー ブ（ H V - 60）による直流高電圧（HV）の測定（別売品） ･･････ 1 8
6−
10 測 定 の 終 了 ･････････････････････････････････････････････････････････ 18

【7】保守管理について ･･････････････････････････････････････････････････････ 1 9
7 −1 保 守 点 検 ････････････････････････････････････････････････････････････ 1 9
7 −2 校 正 点 検 ････････････････････････････････････････････････････････････ 1 9
7 −3 内 蔵 電 池 ・ ヒ ュ ー ズ の 交 換 ････････････････････････････････････ 1 9
7 −4 清 掃 と 保 管 に つ い て ･････････････････････････････････････････････ 2 1
【8】アフターサービス ･･････････････････････････････････････････････････････ 2 1
8 −1 保 証 期 間 に つ い て ････････････････････････････････････････････････ 2 1
8 −2 修 理 に つ い て ･･････････････････････････････････････････････････････ 2 1
8 −3 お 問 い 合 わ せ ･･････････････････････････････････････････････････････ 22
【9】仕 様 ･････････････････････････････････････････････････････････････････････ 23
9−1 一般仕様 ････････････････････････････････････････････････････････････ 23
9−2 別売付属品 ･････････････････････････････････････････････････････････ 23
9−3 測定範囲および許容差 ･･････････････････････････････････････････ 24
保証書 ･････････････････････････ 最終ページにあります。

CONTENTS
[1]
SAFETY PRECAUTIONS:Before use, read the following safety precautions ･･････025
1-1 Warning Instruction for safe use ･･････････････････････････････025
1-2 Explanation of Warning Symbols
･･････････････････････････････026
1-3 Overload Protections ･････････････････････････････････････････････026
1-4 Influence of the electromagnetic field ････････････････････････026
[2] APPLICATION AND FEATURES･････････････････････････････････027
2-1 Application ･･････････････････････････････････････････････････････････027
2-2 Features･･････････････････････････････････････････････････････････････027
[3] NAME OF FUNCTIONS ･････････････････････････････････････････････027
[4] SCALE READING ････････････････････････････････････････････････････028
[5] DESCRIPTION OF FUNCTIONS ･････････････････････････････････029
5-1 Selections, adjusters and switches ･･･････････････････････････029
5-2 How to Use the Stand ･･････････････････････････････････････････029
[6] MEASUREMENT PROCEDURE ･････････････････････････････････030
6-1 Start -up Inspection････････････････････････････････････････････････030
6-2 How to select an appropriate range･･･････････････････････････030
(Selection of an appropriate range)
6-3 Preparation for Measurement ･････････････････････････････････030
6-4 Voltage Measurement ･･････････････････････････････････････････032
6-4-1 DCV Measurement ( ) ････････････････････････････････････032
6-4-2 ACV Measurement ( ) ････････････････････････････････････033
6-5 DCA Measurement ( ) ･･･････････････････････････････････････034
6-6 Resistance Measurement ･･･････････････････････････････････････035
6-6-1 Resistance Measurement ( Ω) ･･･････････････････････････035
6-6-2 Terminal to Terminal Current ( LI )････････････････････････036
6-7 Capacitance Measurement ( ) ･･････････････････････････････037
6-7-1 C1,C2 Range･･･････････････････････････････････････････････････037
6-7-2 C3 Range ･･･････････････････････････････････････････････････････039
6-8 Transistor Measurement ････････････････････････････････････････040
6-8-1 ICEO Measurement ･･････････････････････････････････････････040

6-8-2 hFE Measurement ････････････････････････････････････････････････041
6-9 DC High Voltage measurement ･･････････････････････････････042
6-10 End of Measurement･････････････････････････････････････････････042
[7] MAINTENANCE ･･････････････････････････････････････････････････････043
7-1 Maintenance and Inspection････････････････････････････････････043
7-2 Calibration ･･････････････････････････････････････････････････････････043
7-3 How to Replace Battery and Fuse ･･･････････････････････････043
7-4 Cleaning and Storage･････････････････････････････････････････････045
[8] AFTER-SALE SERVICE･････････････････････････････････････････････045
8-1 Warranty and Provision ･･････････････････････････････････････････045
8-2 Repair ･･･････････････････････････････････････････････････････････････046
8-3 SANWA web site･･･････････････････････････････････････････････････046
[9] SPECIFICATIONS ･･･････････････････････････････････････････････････047
9-1 General Specification･････････････････････････････････････････････047
9-2 Optional Accessories ･････････････････････････････････････････････048
9-3 Measurement Range and Accuracy･･･････････････････････････048

− 1 −
以下の項目は、やけどや感電などの人身事故を防止するためのも
のです。本器をご使用する際には必ずお守りください。
なお、取扱説明書での説明以外の使い方をしますと、本器に与えら
れた保護が損なわれることがありますのでご注意ください。
01. 6 kVAを超える電力ラインでは使用しないこと。
02.
AC 33 Vrms（46.7 Vpeak）または DC 70 V 以上の電圧は人体に危険
なため注意すること。
03. 最大定格入力値を超える信号は入力しないこと。
04. 最大過負荷入力値を超えるおそれがあるため、誘起電圧、サー
ジ電圧の発生する（モータ等）ラインの測定はしないこと。
05. 本体またはテストリードが傷んでいたり、壊れている場合は使
用しないこと。
06. リヤケースをはずした状態では使用しないこと。
07. ヒューズは必ず指定定格および仕様のものを使用し、代用品を
用いたり短絡することは絶対にしないこと。
08. 測定中はテストリードのつばよりテストピン側を持たないこと。
09. 測定中は他のファンクションまたは他のレンジに切り換えた
り、プラグを差し換えたりしないこと。
10. 測定ごとのレンジおよびファンクション確認を確実に行うこと。
11. 本器または手が水などでぬれた状態での使用はしないこと。
12. テストリードは指定タイプのものを使用すること。
13. 内蔵電池および内蔵ヒューズ交換を除く修理・改造は行わない
こと。
14. 年 1 回以上の点検は必ず行うこと。
15. 屋内で使用すること。
【1】 安全に関する項目〜ご使用前に必ずお読みください〜
このたびはアナログマルチテスタ CX506a 型をお買い上げいただき、
誠にありがとうございます。
ご使用前にはこの取扱説明書をよくお読みいただき、正しく安全に
ご使用ください。そして常にご覧いただけるように製品と一緒にして
大切に保管してください。
本文中の“ 警告”および“ 注意”の記載事項は、やけどや感
電などの事故防止のため、必ずお守りください。
1−1 安全使用のための警告文
警 告

− 2 −
DC･AC 1000 V または peak max 1400 V
DC･AC 200 V または peak max 280 V
DC･AC 50 V または peak max 75 V
＊1 最大過負荷保護入力値
DC･AC 750 V または peak max 1100 V
DC･AC 1 mA
DC･AC 10 mA
＊2
DC･AC 50 V または peak max 75 V
DC･AC 0.5 A
DCA
DCV
DCV
ファンクション（レンジ）
ACV
DCV
ACV
＋，−
1000
750
120／300
3／12／30
120 mV
30μ／0.3 m
3 m
30 m／0.3
×1〜×10 k
C1／C2／C3
1−3 警告マークなどの記号説明
本器および『取扱説明書』に使用されている記号と意味について
：安全に使用するための特に重要な事項を示します。
・
警告文はやけどや感電などの人身事故を防止するためのものです。
・ 注意文は本器を壊すおそれのある取り扱いについての注意文です。
：直流電圧（DCV） ：ダイオード
〜 ：交流電圧（ACV） ：グランド
Ω ：抵抗 ＋ ：プラス
：静電容量 − ：マイナス
h FE ：直流増幅率 ：ヒューズ
：
ヒューズとダイオードによる回路保護 ： 二重絶縁または強化絶縁
入力端子
1−4 最大過負荷保護入力値（容量6 kVA以内の電路について）
hFE
−
Ω
・EMITTER
・COLLECTOR
・BASE
＊2
DC･AC 100 V
または
peak max 140 V
＊1 最大過負荷保護入力値の印加時間は 5 秒以内とする。
また、AC 電圧の入力波形は正弦波とする。
＊2 過負荷入力が電圧の場合はヒューズ（500 mA）とダイオードに
て回路保護をする。ただし、電圧波形の入力の極性とタイミン
グによっては抵抗器なども焼損することがある。
1−2 電磁界、静電界などの影響
強力な電磁界、静電界のある場所での測定、インバータなど高調
波を多量に含む回路の測定では誤動作することがあります。

− 3 −
【2】用途と特長
2−1 用 途
本器は、小容量電路の測定用に設計された、携帯用アナログマル
チテスタです。小型の通信機器や、家電製品、電灯線電圧や各種電
池の測定などはもちろん、コンデンサの静電容量測定やトランジス
タチェッカとしてもご使用いただけます。
2−2 特 長
●6ファンクション／ 26 レンジと豊富な機能
●高感度トートバンドメータの採用で DCV は 50 kΩ/V と高入力抵抗
●ワイドな静電容量測定機能付き（内蔵発振器、抵抗レンジ使用）
●電源スイッチ固定機能により静電容量の連続測定が可能であり、
電源 ON 表示ランプで電源の ON、OFF が確認できる親切設計
●＋、−極性切り換えSW付き（DCVとDCAファンクション）
●簡易トランジスタチェック機能付き

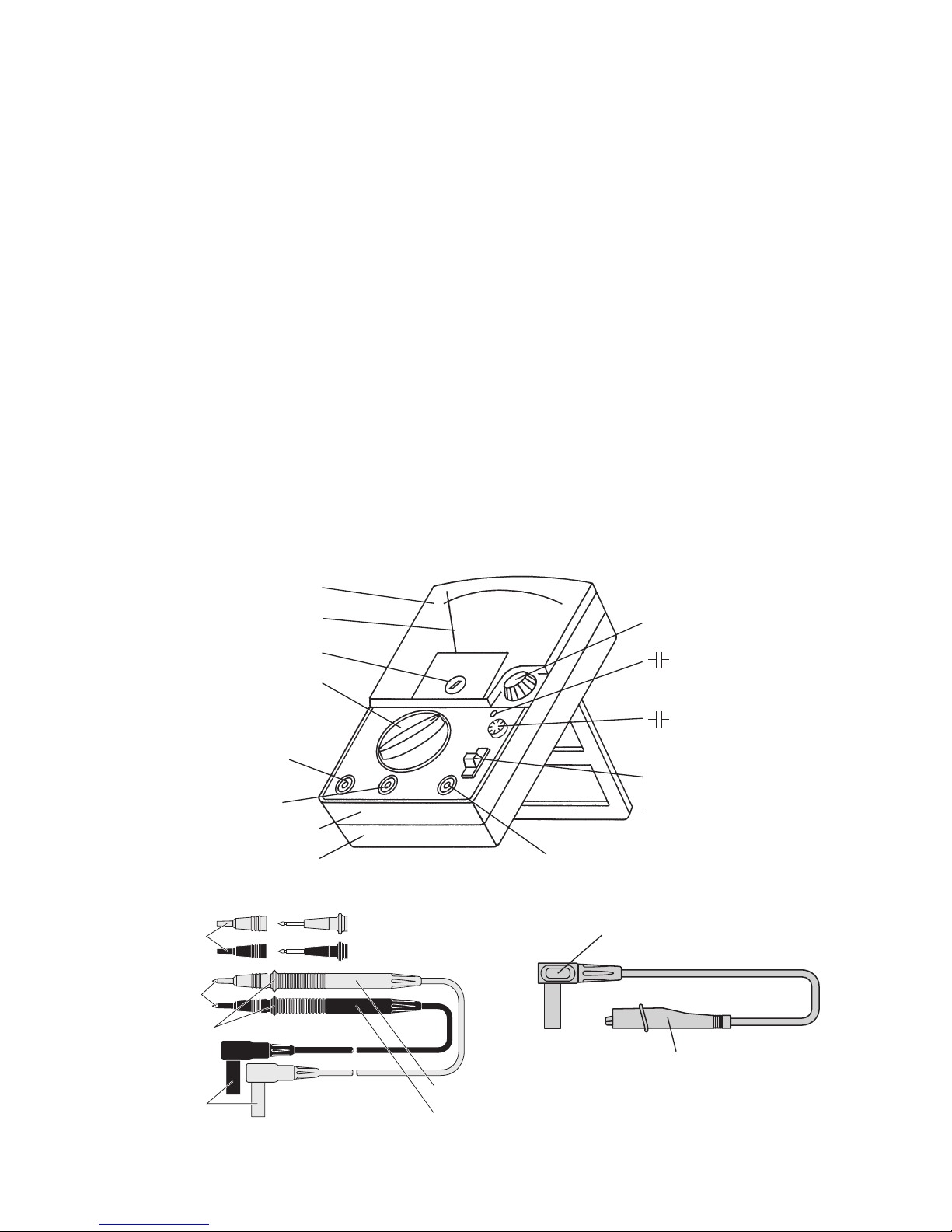

【3】各部の名称
わにくちクリップ付き
リード線（CL-506a）
テストピン
つば
プラグ
TL-21a
テストプローブ（赤）
テストプローブ（黒）
着脱式
テストピン
キャップ 
未装着時
プラグ
わにくちクリップ
目盛板（スケール板）
メータ指針
メータ0位調整器
ファンクション／レンジ
切り換えスイッチつまみ
（−）入力端子兼
コレクタ接続端子
ベース接続端子
0 Ω・C ∞調整器つまみ
ファンクション電源
ON表示ランプ
極性切り換えスイッチつまみ
ファンクション電源用
押しボタンスイッチ
スタンド
（＋）入力端子兼エミッタ接続端子
パネル
リヤケース

− 4 −
【4】指示の読み取り方
①
④
⑤
⑥
⑦
②
③
⑧
⑨
使用レンジ
読み取り倍率
C1
C2
hFE
C3
80 mA
8 mA
800 μA
80 μA
ACV 3
×1
×1
×1
×1
×10
×1
×100
×10
×1
④
⑤
⑥
⑦
使用レンジ 使用レンジ
読み取り倍率
①
Ω× 10 k
Ω× 1 k
Ω× 100
Ω× 10
Ω× 1
DCV 1000
DCV 120
DCV 12
DCV 120 m
ACV 750
ACV 120
ACV 12
②
× 10 k
× 1 k
× 100
× 10
×1
×
10
×1
×0.1
×1
×
10
× 1
× 0.1
読み取り倍率
③
DCV 300
DCV 30
DCV 3
ACV 300
ACV 30
DCmA 30μ
DCmA 0.3
DCmA 3
DCmA 30
DCmA 0.3 A
×10
×1
×0.1
×10
×1
×1
×0.01
×0.1
×1
×0.01
⑧
⑨
注） 指示はなるべく指針の真上で読み取って
ください。
●上図指針位置での読み取り例
ファンクション レンジ 目盛番号 読み取り方 読み取り結果
Ω
DCV
ACV
DCmA
×
100
120
V
3 V
3 mA
①
②
⑨
③
89 × 100
36
×100
1.17×1
.9×0.1
8900［Ω］＝8.9［kΩ］
36［V］
1.17［V］
0.9［mA］

− 5 −
【5】機能説明
5−1 スイッチ・調整器
①ファンクション／レンジ切り換えスイッチ
つまみを回すことによりファンクションおよびそのレンジを切
り換えることができます。
②メータ0位調整器
この調整器を（−）ドライバーで回して、メータの指針を目盛
左端の0位に合わせます。
③0 Ω・C∞調整器
抵抗（Ω）、静電容量（C1〜C3）、 hFE 測定のときに使います。
測定前にテストピンをショートしてこのつまみを回し、Ω測定
とhFE 測定はΩ目盛の0に、C1〜C3測定の場合は各 C目盛の∞に
メータの指針を合わせます。
④ ファンクション電源用押しボタンスイッチ
静電容量（C1、C2）を測定するときには、このボタンを操作
し、電源を ON の状態にして測定します。ボタンを指先で押す
と、電源は ON、離すと OFF になります。ボタンを押しながら
右へ約45 °回すとボタンは沈んだまま固定され、電源は連続
ONの状態になります。測定終了後は電池の消耗を防ぐため、
必ずボタンを左に回して電源を OFF にします。
⑤ ファンクション電源ON表示ランプ
ファンクションの測定用電源がONのときに点滅します。
⑥極性切り換えスイッチ
DCV、DCAの各ファンクションでの測定時に、極性切り換え
スイッチを切り換えると測定端子の極性の＋−が反転します。
従って、メータの指針が逆方向（−方向）に振れたとき、この
スイッチを−側に切り換えることにより、テストリードの接続
を変えずにメータを＋方向に振らすことができます。（通常
は＋側にしておきます）
5−2 スタンドの使い方
リヤケースに付いているスタンドは、次ページの図のように、立
てて使用します。

− 6 −
【6】測定方法

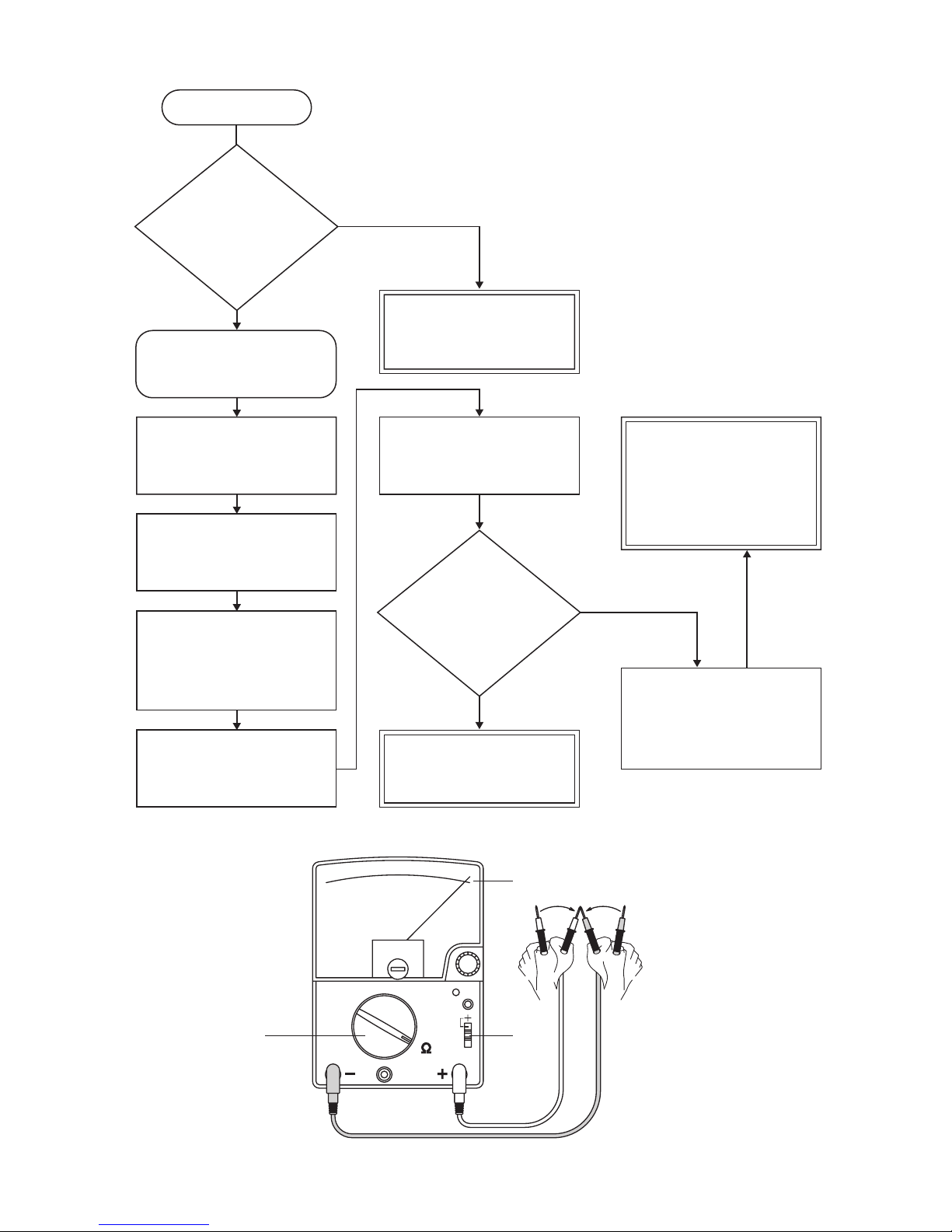

6−1 始業点検（次ページのフローチャートを参照のこと）

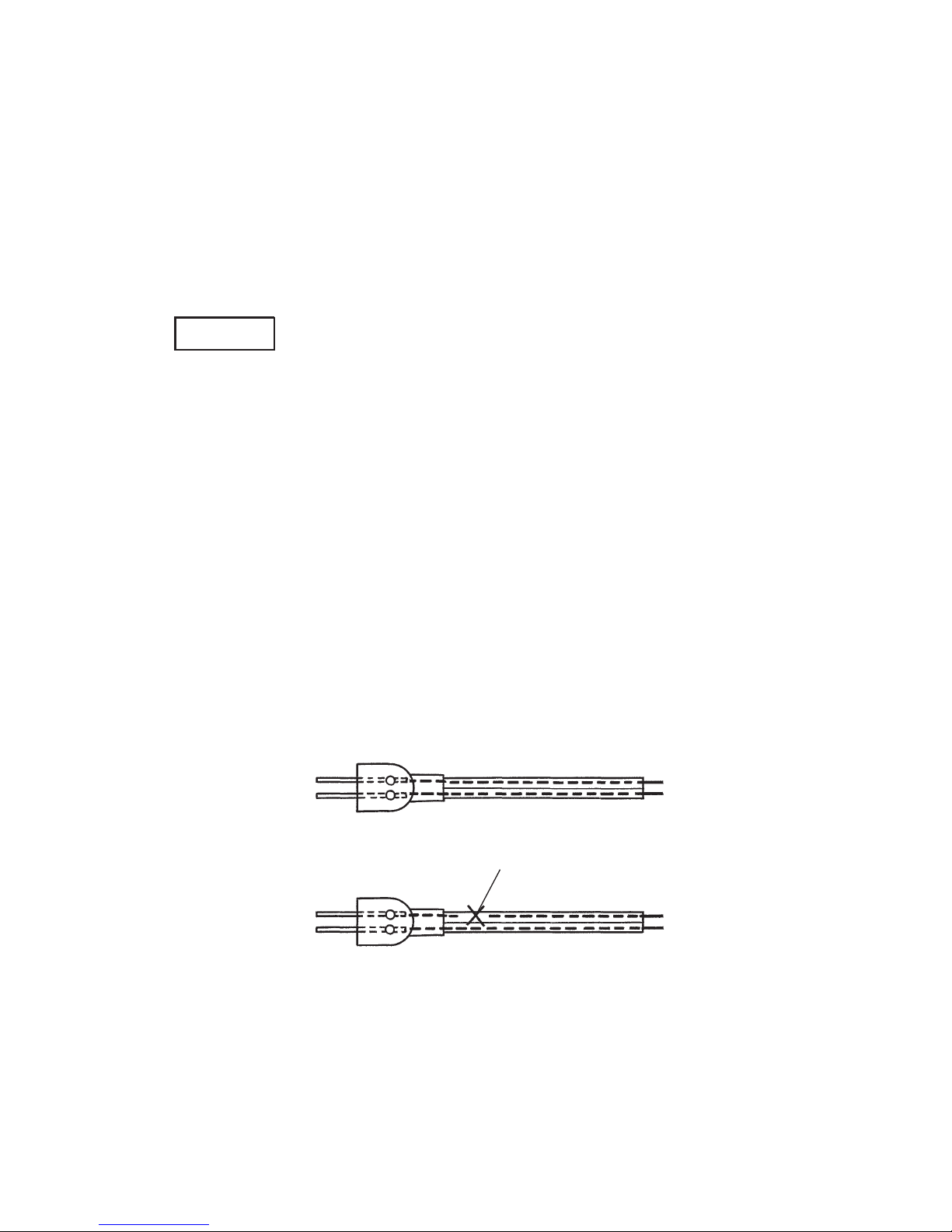

1. 感電防止のため、テスタ本体またはテストリードが損傷して
いる場合は使用しないこと。
2. テストリードまたはヒューズが切れていないことを確認する
こと。
警 告
6−2 レンジの設定方法

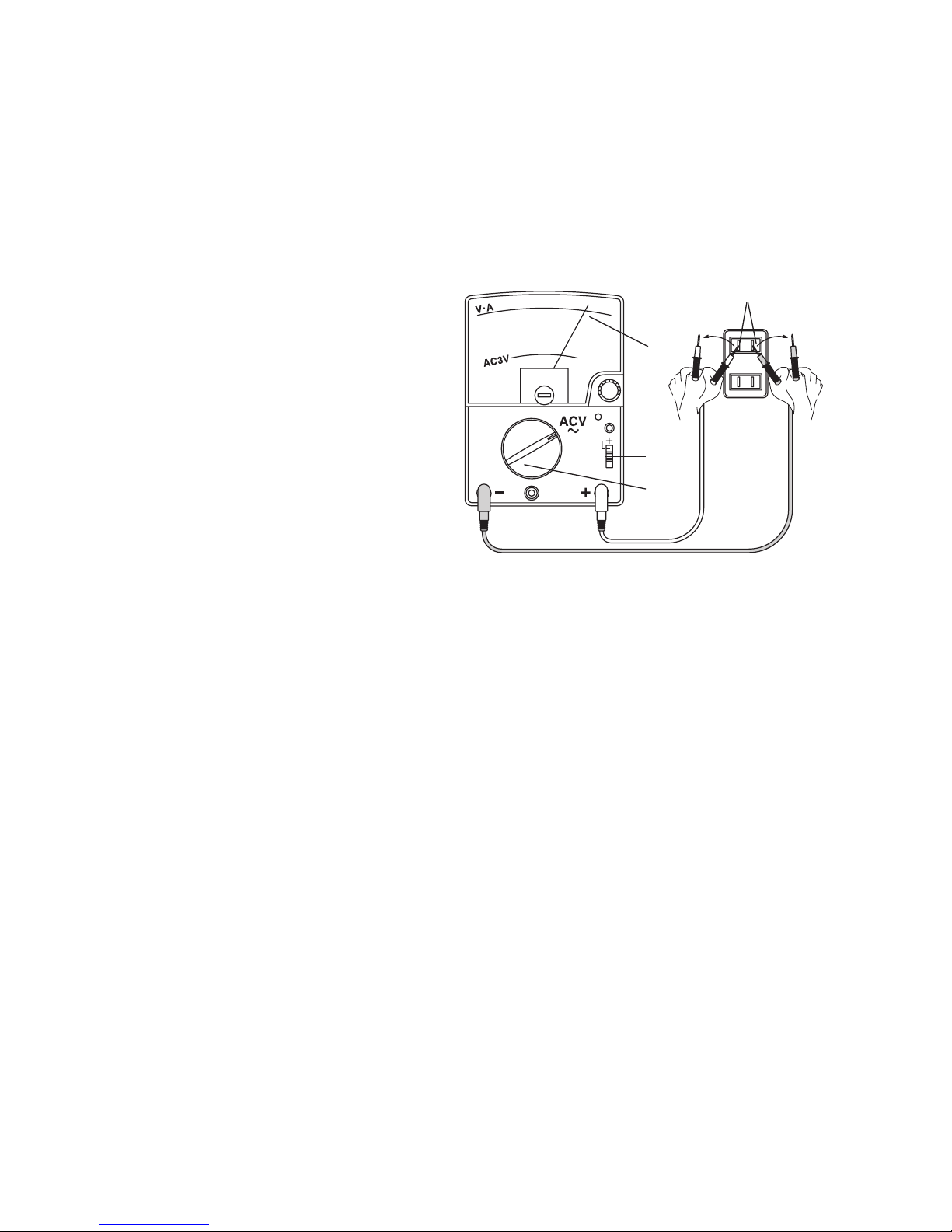

①電圧（DCV、ACV）、電流（DCA）の最適なレンジの選択
原則として、最大目盛値が測定しようとする値より大きく、し
かもメータがなるべく大きく振れるようなレンジを選びます。
例えば9 Vの電圧を測定する場合は 3 Vや300 Vレンジではなく
12 Vレンジを、15 Vを測定する場合は30 Vレンジを選択します。
測定値の見当がつかない場合は、最大のレンジ（DCVは1000 V、
ACVは750 V、DCAは0.3 A）で測定してみます。
②抵抗（Ω）の最適レンジの選択
なるべく指示をΩ目盛の中央付近で読み取れるレンジを選択し
ます。
6−3 測定前の準備
0位調整器を回し、メータ指針を目盛板左端の0位置に合わせます。
スタンドの使い方 メータ0位調整

− 7 −
テストリードおよび
ヒューズの断線確認
①黒プラグを−入力
端子に差し込みま
す。
そのまま使用せず、
修理を依頼してくだ
さい。
②赤プラグを＋入力
端子に差し込みま
す。
⑤赤、黒のテストピ
ンをショートしま
す。
※内蔵電池が完全に
消耗していても指
針は振れません。
ヒューズまたはテス
トリードを交換して
③からやり直してく
ださい。
④極性切り換えスイ
ッチつまみを＋側
に切り換えます。
③ファンクション／
レンジ切り換えつ
まみをΩ×10kレン
ジに合わせます。
点検スタート
本体および
テストリードの
外観が壊れてい
ますか？
⑥指針が
右に大きく振れ
ていますか？
ヒューズまたはテスト
リードを交換してやり
直してみても指針が振
れない場合は、修理を
依頼してください。
異常はありません。
点検終了です。
壊れている
壊れていない
振れている
振れていない
※
④
⑤
②
①
③
⑥

− 8 −
1. 各レンジの最大定格入力電圧を超えた入力を加えないこと。
2. 測定中は他のレンジやファンクションに切り換えないこと。
3. 測定値の見当がつかない場合は、最大レンジで測定すること。
4. 測定中はテストリードのつばよりテストピン側を持たないこと。
5. 負荷と並列に接続して測定すること。
警 告
6−4−1 直流電圧（DCV ） 最大測定電圧 DC 1000 V
1） 電池や直流回路の電圧を測ります。
2） 測定レンジ
120 m／3／12／30／120／300／1000までの7レンジ
3） 測定方法
6−4 電圧（V）測定
①極性切り換えスイッ
チは通常＋側です。
②テストリードの赤プ
ラグを＋入力端子、
黒プラグを−入力端
子に差し込みます。
③ファンクション／レ
ンジ切り換えスイッ
チつまみ（以後、“フ
ァンクション切り換
えつまみ”と言う）
を回してDCV の最適レンジに合わせます。
④被測定回路のマイナス（−）電位側に黒のテストピン、プ
ラス（＋）電位側に赤のテストピンを接触させます（負荷
と並列接続）。
⑤V・A目盛にてメータの指示を読み取ります。
⑥測定後は、被測定回路からテストピンをはずします。
●指針が−側（左方向）に振り切れた場合には、極性切り換
えスイッチつまみを−側に切り換えて、−何ボルトと読み
取ります。
●1000 Vレンジでは、0〜120の目盛を10倍して読み取ります。
ただし、1000 Vを超える電圧測定は絶対にしないでください。
④
⑤
②
①
③
⑥ ⑥
電池
②

− 9 −
6−4−2 交流電圧（ACV〜）測定 最大測定電圧 AC 750 V
1） 測定対象
主に電灯線回路など、正弦波交流の電圧を測ります。
2） 測定レンジ
3／12／30／120／300／750までの6レンジ
3） 測定方法
①極性切り換えスイッ
チは＋側にします。
②テストリードの赤プ
ラグを＋入力端子に、
黒プラグを−入力端
子に差し込みます。
③ファンクション切り
換えつまみを回して
ACV〜の最適なレン
ジに合わせます。
④被測定回路の測定点
に負荷と並列になるよう、赤と黒のテストピンをそれぞれ
接続します。交流は＋、−の極性には無関係です。
⑤V・A目盛でメータの指示を読み取ります。
ただし、3 VレンジはAC 3 V目盛で読み取ります。
⑥測定後は、被測定回路からテストピンをはずします。
●正弦波交流以外の交流電圧測定では、波形の歪みに応じた
大きさの誤差を生じます。
●交流の周波数が高くなると誤差が大きくなります。
3、12 Vレンジは40 Hz〜30 kHzの範囲内
30 Vレンジ以上では40 Hz 〜 10 kHzの範囲内でご使用ください。
● 750 Vレンジの指示は 0〜120の目盛を10 倍して読み取りま
す。従って750（75）以上の目盛もあるわけですが、安全上
750 Vを超す電圧の測定は絶対にしないでください。
●危険ですから6 kVAを超える回路の電圧測定はしないでくだ
さい。
●周波数が数10 kHz 以上の強力な電磁界のある環境下では誤
動作をすることがあります。
④
⑤
②
①
③
⑥ ⑥
コンセント
②

− 10 −
1. 人体への危険や本器の故障防止上、入力端子に電圧を加えな
いこと。

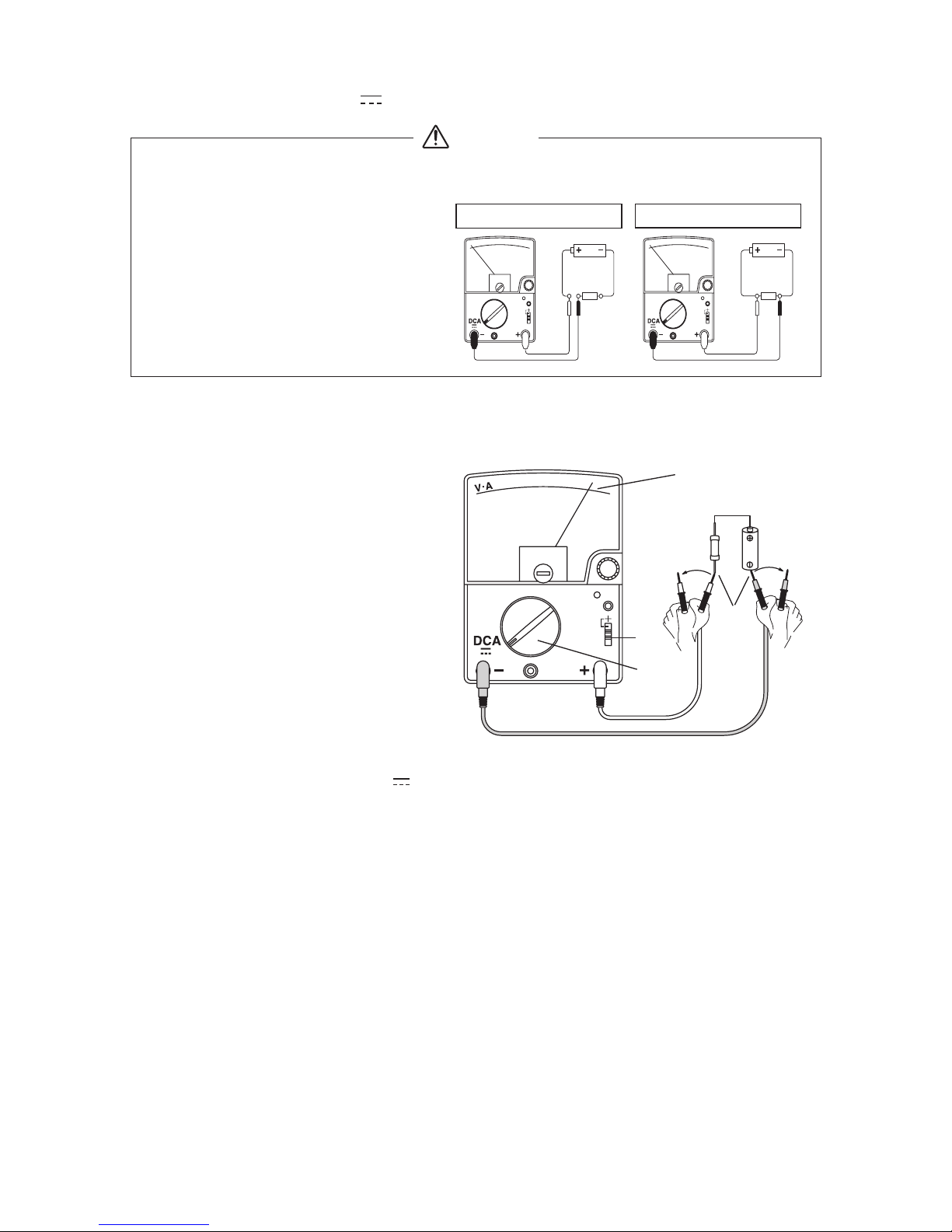

2. 必ず負荷を通して直列に
接続すること。（右図参照）
3. 入力端子に最大定格電流
を超える電流を流さない
こと。
警 告
1） 測定対象
電池や直流回路の電流を測ります。
2） 測定レンジ
6−5 直流電流（DCA ）測定 最大測定電流 DC 0.3 A
30μ／0.3 m／3 m／30
m／0.3（5レンジ）
3） 測定方法
①極性切り換えスイッ
チは通常＋側へセッ
トしておきます。
②テストリードの赤プラ
グを＋入力端子に、黒
プラグを−入力端子に
差し込みます。
③ファンクション切り
換えつまみをDCA の最適レンジに合わせます。
④被測定回路の−電位側に黒のテストピン、＋電位側に赤のテス
トピンを直列に接触させます。
⑤V・A目盛にてメータの指示を読み取ります。
⑥測定後は、被測定回路からテストピンをはずします。
●指針が−側（左方向）に振り切れた場合には、極性切り換えス
イッチつまみを−側に切り換え、−何アンペアとして読み取り
ます。
●電流測定では電流レンジの内部抵抗が被測定回路と直列に入
り、その内部抵抗の大きさに応じて、実際の電流より小さくな
ります。
●入力端子に直接電圧を加えたり 0.5 A を超える電流を流したりす
ると本器内のヒューズがしゃ断します。
④
⑤
②
①
③
⑥ ⑥
電池
②
○正しい接続（直列） × 危険な接続（並列）
抵抗器
電源
負荷
電源
負荷

− 11 −
電圧の加わっている部分の抵抗測定をすると、本器の故障の原
因となるばかりではなく、人体へ危険が及ぶことがあります。
6−6 抵抗（Ω）測定 最大測定抵抗 50 MΩ
④
⑥
②
①
③
⑦⑦
抵抗器
②
⑤
警 告
1）測定対象
抵抗器や回路の抵抗測定、部品や回路の導通チェックをします。
2）測定レンジ
×1／×10／×100／×1 k／×10 kΩ（5レンジ）
3）測定方法
①極性切り換えスイッ
チは＋側へセットし
ます。
②テストリードの赤プ
ラグを＋入力端子
に、黒プラグを−入
力端子に差し込みま
す。
③ファンクション切り
換えつまみをΩの最
適レンジに合わせます。
④赤と黒のテストピンをショートして、0 Ω・C∞調整器つまみ
を回し、メータの指針をΩ目盛の0目盛線に合わせます。
⑤赤、黒のテストピンのショートを解き、被測定物につなぎ換え
ます。
⑥Ω目盛にてメータの指示を読み取ります。
⑦測定後は、被測定回路からテストピンをはずします。
● LI（端子間電流）は抵抗測定時の入力端子＋、−間に流れる電流
です。本器パネル上、各Ωレンジの右側に
LI の最大値が付記さ
れています（80μA、800μA、8 mA、80 mA）。
×1 k レンジの場合は
LI 目盛を10倍しμA単位で読み取ります。
×100 レンジの場合は
LI 目盛を100倍しμA単位で読み取ります。
×10 レンジの場合は
LI 目盛を直接 mA単位で読み取ります。
×1 レンジの場合は
LI 目盛を10倍しmA単位で読み取ります。

− 12 −
●LED の発光テスト
本器の Ωレンジは3 Vで動作させていますので、
LED の発光
テストが行えます。適当なレンジは×10レンジです。
●抵抗レンジの＋、−測定端子の極性
本器パネル上の測定端子に付記されている＋、−とは逆極
性となります（＋測定端子に内蔵電池の−が接続される）。
●ダイオード、トランジスタなど半導体の抵抗測定上の注意
・測定電圧の加わる方向で、その値が大きく変わります。
前項の入力端子の極性に注意してください。
・使用するレンジ（×1／×10…）により抵抗値が変わりま
す。被測定物に流れる電流が使用するレンジにより変わ
るためです。
●端子開放電圧
×1〜×1 kレンジ：約 3 V ×10 kレンジ：約12 V
●人体の抵抗による影響
テストピンに指を触れて測定すると、人体の抵抗の影響を
受けて誤差を生じます。
特に、×1 kレンジと×10 kレンジでその影響が大きくなり
ます。
●内蔵ヒューズの抵抗の影響
仕様の項目に記された定格「500 mA／250 V φ5×20セラミ
ック管入り速断ヒューズ」と異なるヒューズを使用すると、
その抵抗値の違いにより、×1レンジで 0 Ω調整ができなく
なったり誤差を生じたりすることがあります。必ず同定格
のヒューズを使用してください。
●測定電流の影響
電球のフィラメントや極細線のコイル、また半導体の抵抗
は、抵抗測定時に流れる電流による自己加熱で、抵抗値が
変化することがあります。測定時の電流はLI目盛で確認で
きます。
●0 Ω調整ができない原因
・×1レンジの場合 ： 主にR6型（単3型1.5 V）乾電池の消
耗です。
・×10 kレンジの場合 ： 主に6F22型（積層型9 V）乾電池の
消耗です。
新しい乾電池と交換してください。

− 13 −
電圧の加わっているコンデンサの測定はしないこと。
このレンジに電圧が加わると、本器の故障の原因となるばかり
ではなく、人体へ危険が及ぶことがあります。
警 告
6−7−1 C1、C2レンジでの測定（内蔵発振器を使用） ：測定範囲50 pF〜20μF
1） 測定対象
主にコンデンサの静電容量を測ります。
2） 測定レンジ
C1レンジ…50 pF〜0.2μF C2レンジ…0.01〜20μF
6−7 静電容量（ ）測定
3） 測定方法
①極性切り換えスイッ
チは＋側にします。
②テストリードの赤プ
ラグを＋入力端子に、
黒プラグを−入力端
子に差し込みます。
③ファンクション切り
換えつまみを C1（ま
たは C2）レンジに合
わせます。
④ ファンクション
電源用押しボタン
スイッチを ON 状態にします。電源 ON 表示ランプが点滅し
ます。（5 ページ［5］の④参照）
⑤電源を ON 状態にしたままで赤、黒のテストピンをショート
します。メータの指針が右方へ大きく振れますから、0 Ω・
C∞調整器つまみを回し、メータの指針を C1（または C2）
目盛の∞目盛線に合わせます。
⑥赤、黒のテストピンのショートを解き被測定物（コンデン
サ）につなぎ換えます。
⑦メータの指示を C1（または C2）目盛で読み取ります。
⑧測定後は被測定物（コンデンサ）からテストピンをはずし
ます。
⑨ ファンクション電源用押しボタンスイッチを必ず OFF 状
態にします（電源 ON 表示ランプが消える）。ON 状態のま
までは内蔵電池が消耗します。
⑨
⑤
②
①
③
⑧⑧
コンデンサ
②
⑥
④
⑦

− 14 −
●充電されているコンデンサを測定するときには、測定前に
コンデンサの端子間をショートし電荷を放電させてください。
充電された状態で測定すると本器を破損する恐れがあります。
●有極性コンデンサの測定ではコンデンサの＋側が本器の＋
入力端子側となるように接続してください。
●周波数が数 10 kHz 以上の強力な電磁界のある環境下では誤動作
をすることがあります。
・測定周波数
C1レンジ：約 900 Hz C2レンジ：約 800 Hz
・測定電圧
使用するレンジ、測定する静電容量の大きさにより測定
電圧が変化します。例えば……
C1レンジ ：200 pF測定時／約8.0 V（peak）
：0.05μF測定時／約0.5 V（peak）
C2 レンジ：0.1μF測定時／約4.0 V（peak）
：5.0μF測定時／約0.7 V（peak）
●コードの断線有無チェックへの応用（C1レンジ使用）
コードには長さに比例した静電容量があります。
コード芯線間の静電容量を標準となる同一長さのコードと
比較測定することで、断線有無のチェックができます。
標準となるコードと比べて静電容量が著しく小さければ、
コードの芯線が途中で断線している疑いがあります。
（注意）コード長が短い（1.5 m 以下）と判断が困難です。
断線箇所
Cx 1
Cx 2
Cx 1＞Cx 2
参 考
