sauermann OMEGA PACK Si-20 User manual

N743-00 Edition 15/11
www.sauermannUSA.com
x 3,
1/10’’x8’’
2.5 x 200mm
B
95% H2O
5%
A
CD
E
F
G
K
H
I
J
19/32’’ x 6’’
15 x 152mm Ø 1/2’’ x 5/8’’
Ø 14-17mm
x 3
x 3
SAUERMANN N.A. Corp.
415 Oser Avenue, Suite P
Hauppauge, NY 11788 / USA
Tel.: (+1) 631-234-7600
Fax: (+1) 631-234-7605
[email protected]
C
1
Ø 1/4’’
Ø 6mm J
2
E
3
A
4
B
K
5
H
H
OK OK
Ø 1/4’’ ID
Ø 6 mm ID
I
G
E
1 2 3
ab
c
6
click !
click !
click !
33 ft - 10 m max.
I
I
I
I
A B
x
x
x
Ø 1/4’’ ID
Ø 6 mm ID
CONFORMITY CERTIFICATE /CERTIFICAT DE CONFORMITE /
CERTIFICATO DI CONFORMITA’
SAUERMANN - Z.I l’orée de Chevry - 77173 CHEVRY COSSIGNY-
FRANCE
- declares that the product Si20 condensate lift mini-pump is in conformity with
the standards :
- déclare que le produit mini pompe de relevage de condensats Si-20 est
conforme aux normes :
EN 60335-1, EN 60335-2-41, EN 55014-1, EN 55014-2, EN 61000-3-2, EN
61000-3-3, EN 62233:2008
- Nous vous rappelons qu’il est interdit de mettre en service la pompe avant
que la machine dans laquelle elle est incorporée n’ait été déclarée conforme
aux dispositions de la directive machine 2006/95/CE et de la directive compatibilité
électromagnétique 2004/108/CE
- Please note that it is prohibited to put this pump into service before the machine
in which it is incorporated has been declared to conform with the provisions of
machine directive 2006/95/CE and with the electromagnetic compatibility direc-
tive 2004/108/CE
Pour toute information / For further information: [email protected]
WARRANTY / GARANTIE / GARANZIA
2 years / 2 ans / 2 anni
Warranty 24 months. http://www.sauermannUSA.com
TECHNICAL CARACTERISTICS / CARACTERISTIQUES TECHNIQUES /
CARACTERÍSTICAS TÉCNICAS
Prueba de funcionamiento inicial
- Primero limpie la bandeja de condensados de cualquier de-
secho sobrante de la fabricación o del desembalaje.
- Vierta el agua en la batteria o en la bandeja de recogida de conden-
sados (Una botella de plástico ACC00401, está disponible por sepa-
rado para este propósito).
- Comprobar que la unidad de bomba se inicia y se detiene a medida
que disminuya el nivel del agua.
- Verique la función de alarma al continuar
vertiendo agua hasta que la alarma se dispara (cortar el compresor).
Le bloc de détection doit être nettoyé régulièrement.La
périodicité de ce nettoyage varie en fonction du degré de pollu-
tion occasionné par l’environnement.
Pour tout problème, vérier :
- que les tubes ne sont ni obstrués ni pincés,
- que le otteur à l’intérieur du bloc de détection n’est pas bloqué,
- que les entrée et sortie hydrauliques ne sont pas obstruées.
D’autres vérications peuvent être nécessaires.
AVERTISSEMENT DE SECURITE
Risque de choc électrique. Avant toute installation,
maintenance ou démontage, mettre impérativement l’ensemble de
l’installation hors tension.
Le bloc pompe ne doit pas être immergé, ni placé à l’extérieur des
locaux ou dans des lieux humides et doit être tenu hors gel. Cette
pompe n’a pas été conçue pour une utilisation dans une piscine ou
dans les zones marines.Pour réduire le risque de choc électrique,
effectuer une installation correct en se référant à la présente notice
d’installation, et installer la pompe et l’ensemble des composants
électriques au dessus du niveau de l’eau.
ATTENTION: Cette pompe n’est conçue que pour fonctionner avec
de l’eau. Il est nécessaire de nettoyer les éléments collecteurs de
condensats (bac du climatiseur, tubes, sorties...) avant l’installation
de la pompe.
L’ensemble est équipé :
- D’une protection thermique : déclenchement à 115°C
- D’une enveloppe auto-extinguible (matériau UL94 V0)
When installed outside the AC unit, the pump must not be ac-
cessible without the aid of a tool.
- This connection should be equipped with an electrical isolation device (2A
Fused Spur, customer provided) to the Phase and Neutral.
The pump must be powered by an electrical circuit protected against overvol-
tage> 2.5kV.
Pump safety switch
IMPORTANT : Connecting the cable of the safety switch is indispensable to
avoid any risk of overowing. For correct connection, refer to the appliance
instructions.
The pump is equipped with a NC high water safety switch with a maximum
rating of 8A/250V (safety switch CE: 2 x 0.5mm2, UL/CSA: 2 x 0.5mm2
(AWG20)).This contact may be used to switch off the air conditioner where
there is a risk of condensate overow (after thorough verication by the installer
of the customer’s specic application and the resultant electric wiring diagram).
SAFETY WARNING
Risk of electric shock. Make certain that the power sup-
ply to the unit/system is disconnected before attempting to install,
service or remove any component.
The pump unit must not be immersed in water, installed outside
the premises, stored in a damp environment or exposed to frost.
This pump has not been tested for use in swimming pools or ma-
rine areas.To reduce risk of electric shock, read instruction manual
for proper installation and install the pump and all electrical com-
ponents above the top grade level of the sump.
CAUTION: This pump has been designed for use with water only.
All condensate collection elements (collection tray, connecting
tubes, outlets etc…) must be cleaned thoroughly prior to installing
the pump.
The pump is supplied with:
- A self-resetting thermal cut-out set at 115°C (239°F).
- A self extinguishing body case (UL94 VO Material)
Pump Power Supply
Connect pump Phase and Neutral terminals to the air conditioner
unit’s power supply or to the mains supply by means of wiring to comply with
local National Standards. We suggest use of :
- An interconnecting power cable (CE: HO5 VVF 2 x 0.5 mm2; UL/CSA: 2 x
0.5mm² (AWG20) certied UL2464 - 80°C - 300V) which must be fastened
securely to the wall, to avoid inadvertent disconnection during installation
and later servicing.
Alimentation de la pompe :
Raccorder la phase et le neutre à l’alimentation du climatiseur ou au
réseau par l’intermédiaire de câbles, dans le respect des normes locales.
Nous recommandons l’utilisation:
- D’un câble d’interconnexion (CE: HO5 VVF 2 x 0.5 mm2; UL/CSA: 2 x
ADVERTENCIA . Riesgo de choque eléctrico. Asegúrese
de que el suministro total de energía a la unidad / sistema, esté des-
conectado antes de intentar instalar, reparar o quitar cualquier com-
ponente. La bomba no debe ser sumergida en agua, instalada en
el exterior, almacenada en un ambiente húmedo o expuesta a las
heladas. Esta bomba no está diseñado para su uso en la piscina o
áreas marinas.Para reducir el riesgo de descarga eléctrica, lea el ma-
nual de instrucciones para su correcta, instalacióninstalar la bomba
y todos los componentes eléctricos por encima de-el nivel de grado
superior del sumidero.
Esta bomba está pensada para ser utilizada únicamente con agua.
Todos los elementos de la evacuación de los condensados (bandeja
de recogida, los tubos de conexión, enchufes, etc....) deberán estar
bien limpios antes de instalar la bomba.
La bomba se suministra con:
- Un relé térmico automático ajustado a 115° C.
- Material auto extinguible al fuego (UL94 VO Material)
Initial operational test
- First clean the condensate tray of any debris left over from manufacture
or unpacking of the air handling unit.
- Pour water into the condensate collection tray (a squeezable plastic bottle,
ACC00401, is available).
- Check that the pump unit starts & then stops as the water level decreases.
- Check safety switch by continuing to pour water until the alarm triggers
(cutting off the compressor).
The detection unit requires maintenance and must be cleaned
at regular intervals in accordance with the degree of pollution existing
within the operating environment.
If the pump doesn’t start, check the wiring and incoming power
supply.
For all problems rst check:
- the discharge lines are neither obstructed nor kinked,
- the oat inside the detection unit is not blocked
- the hydraulic inlets nor outlets are not obstructed
If the pump is running continuously (>1min), check:
- the discharge height is < 33 ft (10 m)
- the pump is suitable for the capacity of the air conditioning unit,
- while starting the pump, the ow of the water poured into the collection tray
was not too high (ex: 1/8 gal in 30s = 15gph >> 5gph)
If the pump is running continuously and there is no suction
of»water, check that the suction hose (hose that connects the pump
and detection unit) is connected and air tight.
If the pump cycles continually or does not shut off,
- check the detection unit is mounted level.
- turn the pump off and see if the water returns down the discharge line. If water
returns down the line you should replace the pump.
Alimentación de la bomba
Conecte la bomba a las fases y al neutro de la red eléctrica por medio de
cableado para cumplir con las Normas Nacionales. Se sugiere el uso de :
- Un cable de alimentación de interconexión (CE: HO5 VVF 2 x 0.5 mm2;
UL/CSA: 2 x 0.5mm² (AWG20) certicado UL2464 - 80°C - 300V), que
deberá ser jado de forma segura, para evitar la desconexión accidental
durante la instalación y el mantenimiento posterior.
-Esta conexión debe estar equipada con un dispositivo de aislamiento eléc-
trico (2A fusible cilíndrico, no incluido) a la fase y al neutro.
La bomba debe ser alimentado por un circuito eléctrico protegido
contra sobretensiones> 2,5 kV.
Función de la alarma de la bomba
IMPORTANTE: La conexión de l’alarma es indispensable para evitar todos
Test de mise en service :
- Nettoyez le bac de condensats de tout débris (résidus de fabrication
ou restes d’emballage).
- Versez un peu d’eau sur la batterie ou dans le bac du climatiseur (utiliser la
burette d’essai ACC00401, non fournie).
- Vériez que la pompe se met en marche et
s’arrête lorsque le niveau d’eau est redescendu.
Si la pompe ne démarre pas, vérier le câblage et l’alimentation
électrique .
Si la pompe fonctionne trop longtemps (>1min), vérier:
- que la hauteur de refoulement est < à 33 ft (10 m)
- que la pompe est adaptée à la puissance de l’appareil,
- que lors de la mise en service, le débit de l’eau versée n’a pas été
trop important (ex: 1/8 gal en 30s = 15gph >> 5gph).
Si la pompe fonctionne en continu et n’aspire pas d’eau,
vérier que le tube d’entrée est bien connecté et étanche. Sinon,
changer la pompe.
Si la pompe enchaine les cycles sans s’arrêter, vérier:
- que le bloc de détection n’est pas excessivement incliné,
- que, pompe arrêtée, l’eau ne descend pas dans le tube.
Si oui, changer la pompe.

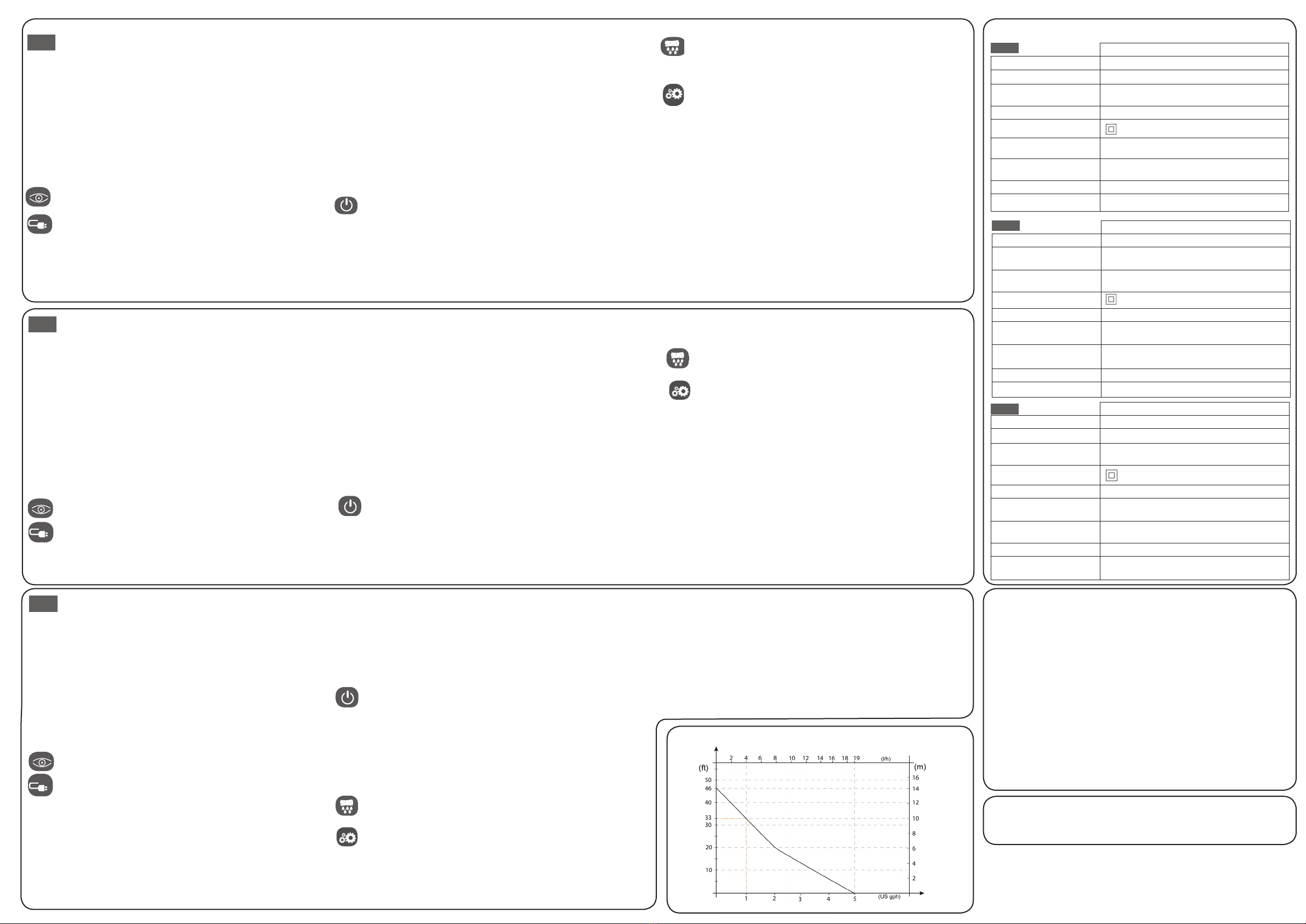

Si-20
Débit maximal 5.0 gph (19l/h)
Hauteur de refoulement
max.
33 ft (10 m)
Alimentation électrique* 120V~60Hz - 14W (OP20UL01UN12)
230V~50/60Hz - 14W (OP20UL01UN23)
Double isolation
Contact de sécurité NC 8A résistif - 250 V
Protection thermique
(surchauffe)
239°F (115° C) auto-reset
Niveaux de détection On:5/8”,Off:7/16’’,Al:3/4’’
(On:16mm, Off: 11mm, Al: 19mm)
Niveau sonore à 3.3 ft 22 dBA
Normes de sécurité
UL / CSA Intertek
Si-20
Max ow rate 5.0 gph (19l/h)
Max discharge head 33 ft (10 m)
Voltage 120V~60Hz - 14W (OP20UL01UN12)
230V~50/60Hz - 14W (OP20UL01UN23)
Safety switch NC 8A resistive - 250 V
Double insulation
Thermal protection
(overheating) 239°F (115° C) auto-reset
Detection levels On:5/8”,Off:7/16’’,Al:3/4’’
(On:16mm, Off: 11mm, Al: 19mm)
Sound level at 3.3 ft 22 dBA
Safety standards
UL / CSA certied by Intertek
La unidad de detección debe ser limpiada y mantenida a inter-
valos regulares, según el grado de contaminación existente en el
entorno de funcionamiento de la bomba.
En caso de problema, compruebe:
- que los tubos no estén obstruidos ni pinzados,
- que el otador situado dentro del bloque de detección no esté blo-
queado,
- que la entrada y la salida hidráulicas no estén obstruidas.
Puede ser preciso realizar otras comprobaciones.
Si la bomba no arranca, compruebe el cableado y la alimentación
eléctrica.
Si la bomba funciona demasiado tiempo (> 1 min.), compruebe:
- que la altura de descarga sea < a 33 ft (10 m)
- que la bomba esté adaptada a la potencia del equipo,
- que durante la puesta en marcha el caudal de agua vertida no sea
excesivo (ej: 1/8 gal en 30s = 15gph >> 5gph)
Si la bomba funciona de forma continua y no aspira agua, com-
pruebe que el tubo de entrada esté bien conectado y sea estanco. De
lo contrario, cambie la bomba.
Si la bomba encadena los ciclos sin detenerse, compruebe:
- que el bloque de detección no esté excesivamente inclinado,
- que, con la bomba parada, el agua no descienda por el tubo. En tal
caso, cambie la bomba.
Si-20
Caudal máximo 5.0 gph (19l/h)
Altura máx. de descarga 33 ft (10 m)
Tensión 120V~60Hz - 14W (OP20UL01UN12)
230V~50/60Hz - 14W (OP20UL01UN23)
Doble alsiameniento
Contacto de alarma NC 8A resistivo - 250 V
Protección térmica
(sobrecalentamiento)
239°F (115° C) auto-reset
Niveles de detección On:5/8”,Off:7/16’’,Al:3/4’’
(On:16mm, Off: 11mm, Al: 19mm)
Nivel acústico a 3.3 ft 22 dBA
Normas
de seguridad
UL / CSA Intertek
EN
FR
ES
0.5mm² (AWG20) certié UL2464 - 80°C - 300V), qui doit être xé solidement
sur le mur pour éviter toute déconnexion involontaire durant l’installation ou lors
de la maintenance.
- D’un dispositif de protection (disjoncteur 2A, non fourni) sur la phase et le neutre.
La pompe doit être alimentée par un circuit électrique protégé contre les
surtensions > 2.5kV.
Contact de sécurité
IMPORTANT : Le câblage du contact de sécurité est indispensable pour éviter
tous risques de débordement. Pour un raccordement correct du contact de sécurité,
respecter les indications données par le fabricant du climatiseur.
Pour le raccordement du contact de sécurité, vous disposez d’un contact NC,
d’un pouvoir de coupure 8A/250V résistif. (câble d’alarme:CE: 2 x 0.5mm2,
UL/CSA: 2 x 0.5mm2 (AWG20)). Ce contact peut être utilisé pour couper la
production frigorique en cas de risque de débordement des condensats (après
vérication du schéma électrique et de l’application client par l’installateur).
Lorsqu’elle est installée en dehors du climatiseur, la pompe ne
doit pas être accessible sans l’aide d’un outil.
riesgos de desbordamiento. Para la conexión correcta, consulte las instrucciones
del aparato.
La bomba está equipada con un contacto de alarma NC de nivel alto de agua
con una capacidad máxima de 8A/250V (cable de alarme : CE: 2 x 0.5mm2,
UL/CSA: 2 x 0.5mm2 (AWG20)). Este contacto puede ser utilizado para
apagar el sistema de refrigeración donde existe el riesgo de desborda-
miento del condensado (previo examen detallado por el instalador,
de aplicaciones especícas del cliente y la comprobación del cableado
eléctrico).
Cuando se instala la bomba fuera del aparato de aire acondi-
cionado, que no debe ser accesible sin necesidad de utilizar
una herramienta.
Flow Rate / Débit / Caudal
EN
FR
ES
FLOW RATE / DEBIT / CAUDAL
Discharge head
Hauteur de refoulement
Altura máxima de descarga
- Pour vérier le fonctionnement du contact de sécurité, versez conti-
nuellement de l’eau jusqu’à ce que la sécurité se déclenche (coupure
du compresseur).

Other manuals for OMEGA PACK Si-20

2

Other sauermann Water Pump manuals

sauermann Si-82 User manual

sauermann

sauermann Si-82 User manual

sauermann Si-82 User manual

sauermann

sauermann Si-82 User manual

sauermann Si-1830 User manual

sauermann

sauermann Si-1830 User manual

sauermann SI 3080 User manual

sauermann

sauermann SI 3080 User manual

sauermann SI1082SIUN23 User manual

sauermann

sauermann SI1082SIUN23 User manual

sauermann Si-10 User manual

sauermann

sauermann Si-10 User manual

sauermann Si-10 User manual

sauermann

sauermann Si-10 User manual

sauermann SI1082SIUN23 User manual

sauermann

sauermann SI1082SIUN23 User manual

sauermann Si-30 User manual

sauermann

sauermann Si-30 User manual

sauermann PE 5000 User manual

sauermann

sauermann PE 5000 User manual

sauermann Si-30 Detect + User manual

sauermann

sauermann Si-30 Detect + User manual

sauermann SI 1806 kit User manual

sauermann

sauermann SI 1806 kit User manual

sauermann Si-10 User manual

sauermann

sauermann Si-10 User manual

sauermann OMEGA PACK Si-20 User manual

sauermann

sauermann OMEGA PACK Si-20 User manual

sauermann Si-82 User manual

sauermann

sauermann Si-82 User manual

sauermann Si-60 User manual

sauermann

sauermann Si-60 User manual

sauermann Si-1830 User manual

sauermann

sauermann Si-1830 User manual

sauermann Si-27 User manual

sauermann

sauermann Si-27 User manual

sauermann Si-61 User manual

sauermann

sauermann Si-61 User manual

sauermann SI1805 User manual

sauermann

sauermann SI1805 User manual

sauermann SI 1800 User manual

sauermann

sauermann SI 1800 User manual

sauermann Si-10 User manual

sauermann

sauermann Si-10 User manual

sauermann Si-61 User manual

sauermann

sauermann Si-61 User manual

sauermann Si-83 Series User manual

sauermann

sauermann Si-83 Series User manual

Popular Water Pump manuals by other brands

BEAMEX ePG manual

BEAMEX

BEAMEX ePG manual

Grundfos LS 500-300-490E Installation and operating instructions

Grundfos

Grundfos LS 500-300-490E Installation and operating instructions

Sears Pro-Form R-930 user manual

Sears

Sears Pro-Form R-930 user manual

Espa Silenplus Series instruction manual

Espa

Espa Silenplus Series instruction manual

AMT 5736 Specifications information and repair parts manual

AMT

AMT 5736 Specifications information and repair parts manual

Gormann-Rupp Pumps AMT 422 Series Specifications information and repair parts manual

Gormann-Rupp Pumps

Gormann-Rupp Pumps AMT 422 Series Specifications information and repair parts manual

AMT 5497 Specifications information and repair parts manual

AMT

AMT 5497 Specifications information and repair parts manual

Grundfos TPE 1000 Series instructions

Grundfos

Grundfos TPE 1000 Series instructions

SMART SP-75 Care and instructions manual

SMART

SMART SP-75 Care and instructions manual

AL-KO TWIN 10000 combi manual

AL-KO

AL-KO TWIN 10000 combi manual

Bell HP250 Use and maintenance manual

Bell

Bell HP250 Use and maintenance manual

Oase USP 402W Directions for use

Oase

Oase USP 402W Directions for use

Xylem LOWARA Micro 10 Installation and Maintenance

Xylem

Xylem LOWARA Micro 10 Installation and Maintenance

Xylem rule DB412 instruction manual

Xylem

Xylem rule DB412 instruction manual

Liberty Pumps CSP Series installation manual

Liberty Pumps

Liberty Pumps CSP Series installation manual

Makita DVP181 instruction manual

Makita

Makita DVP181 instruction manual

Liberty Pumps AE Series Installation and operation manual

Liberty Pumps

Liberty Pumps AE Series Installation and operation manual

Bijur Delimon BS-B operating instructions

Bijur Delimon

Bijur Delimon BS-B operating instructions

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
