Schüco Door Control System (DCS) C 1-3
07.2016 / 54105
Einleitung DCS • DCS introduction
Several product families – one system
The electrical Schüco DCS systems are equipped with the
latest technology and are perfectly integrated into the
stylish design. Four different systems are available:
●DCS Touch Display, door communication and access control
in a single module
●Access control (stand-alone) with Fingerprint system,
RFID card reader and code keypad
●Emergency exit control (stand-alone) with key-operated
switch, emergency button and signs
●Door communication with doorbell, loudspeaker, microphone
and video module
The systems can be supplemented with other system
components, such as house number, proximity switch, motion
detector and the LED spotlight.
Hohe Funktionalität und individuell wählbare Module zeichnen
das Schüco Door Control System (DCS) aus. Das Türmanage-
mentsystem ist durch die Kombination seiner vielfältigen
Anwendungsmöglichkeiten Zutrittskontrolle, Türkommunikation
und Fluchttürsicherung mit dem einheitlichen, zeitlosen Design
einzigartig.
Der ächenbündige Einbau der Module in das Türprol und die
hochwertige Oberäche aus schwarzem Glas verleihen dem
System einen edlen und wertvollen Charakter. Weitere Einbau-
möglichkeiten sind Aufputz oder auf einem Paneel in der Wand.
Klippstechnik ermöglicht eine problemlose und Zeit sparende
Montage aller Komponenten. Codierte und vorkonfektionierte
Leitungen vereinfachen die elektrische Installation. Einheitliche
Modulmaße und variable Längen im Bereich der Füllelemente
stehen für größtmöglichen individuellen Gestaltungsspielraum.
So setzt das System neue Maßstäbe im Bereich des Türma-
nagements und erhielt dafür sowohl den iF product design
award als auch den Red Dot Design Award.
Modulares System mit anspruchsvollem Design
Modular system with a sophisticated design
A high degree of functionality and a choice of modules
distinguish the Schüco Door Control System (DCS). The door
management system is unique due to its diverse application
options, access control, door communication and emergency
exit control combined with the uniform, timeless design. The
ush-tted installation of the modules into the door prole and
the high-quality surface made of black glass give the system a
rened, opulent character. Further installation options include
surface-mounting or mounting on a panel in the wall.
Clip technology allows smooth and time-saving installation of all
components. Coded and prepared cables simplify the electrical
installation. Uniform module dimensions and variable lengths for
the inll units create the greatest possible design freedom. The
system is thereby setting new standards in door management
and as a result it has won the iF product design award and the
Red Dot Design Award.

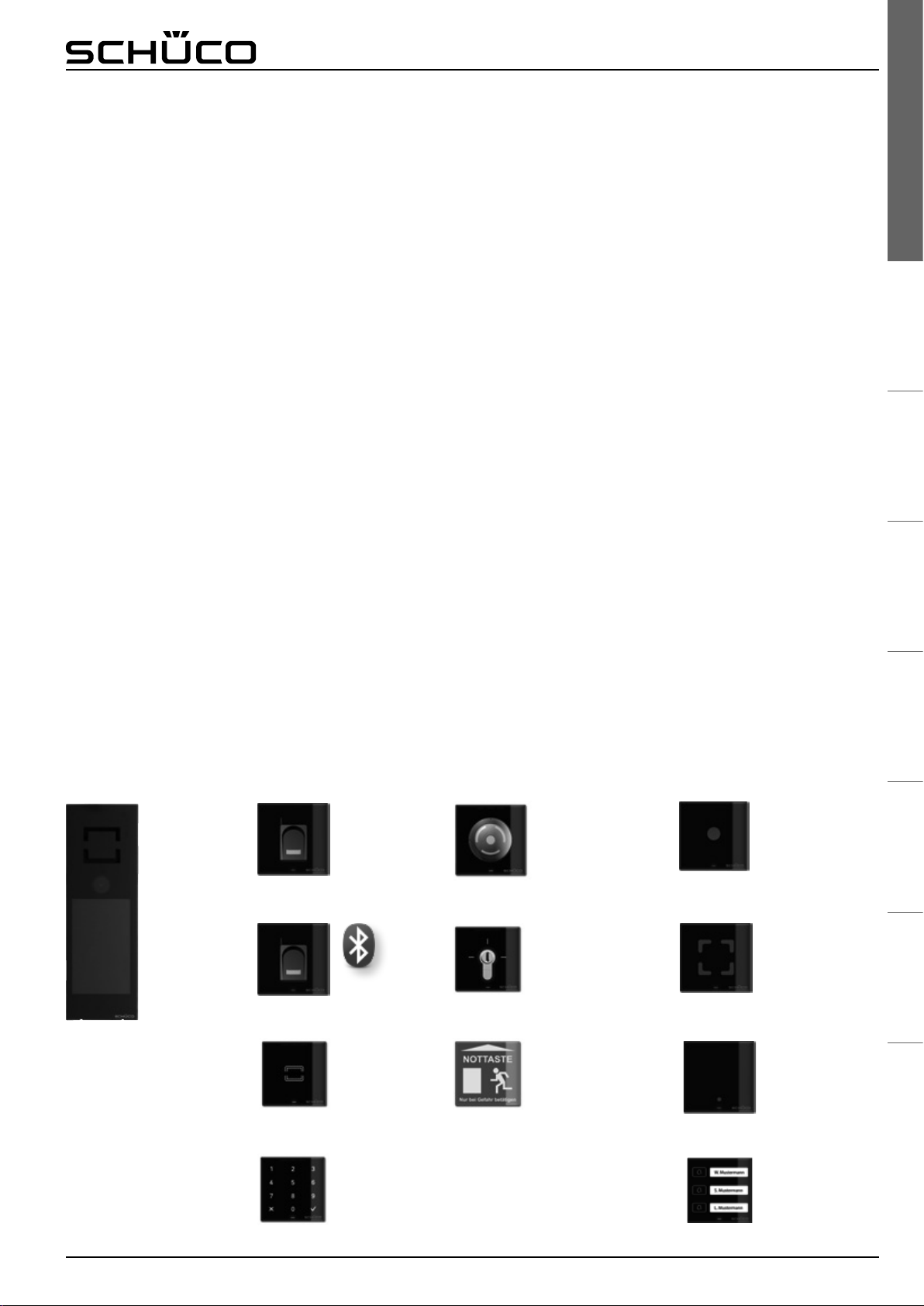

Modul Lautsprecher
Loudspeaker module
Modul Videokamera
Video camera module
Modul Klingel 3-fach
Triple doorbell module
Modul Mikrofon
Microphone module
Mehrere Produktfamilien – ein System
Die elektrischen Systeme des Schüco DCS sind mit den
neuesten Technologien ausgerüstet und integrieren sich optimal
in das stilvolle Design.
Es sind vier verschiedene Systeme erhältlich:
● DCS Touch Display, Türkommunikation und Zutrittskontrolle
in einem Modul
● Zutrittskontrolle (standalone) mit Fingerprint,
RFID Kartenleser und Code Tastatur
●Fluchttürsicherung (standalone) mit Schlüsselschalter,
Nottaster und Hinweisschilder
● Türkommunikation mit Klingeltaster-, Lautsprecher-,
Mikrofon- und Videomodul
Die Systeme können um weitere Systemkomponenten wie
Hausnummer, Näherungstaster, Bewegungsmelder und das
LED Spotlight ergänzt werden.
Modul Code Tastatur
Code keypad module
Modul Fingerprint
Fingerprint module
Modul RFID Leser
RFID reader module
Module Zutrittskontrolle
Access control modules
Modul Nottaster-Schild DE oder
Modul Nottaster-Schild EU
Module for emergency button sign,
Germany Or Module for emergency
button sign, EU
Modul Nottaster
Emergency button module
Modul Schlüsselschalter
Key-operated switch module
Module Fluchttürsicherung
Emergency exit control modules
Module Türkommunikation
Door communication modules
Modul Fingerprint Bluetooth
Bluetooth Fingerprint module
Modul DCS Touch Display
DCS touchscreen module
DCS Touch Display
DCS touchscreen

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 1-4 07.2016 / 54105
Einleitung DCS • DCS introduction

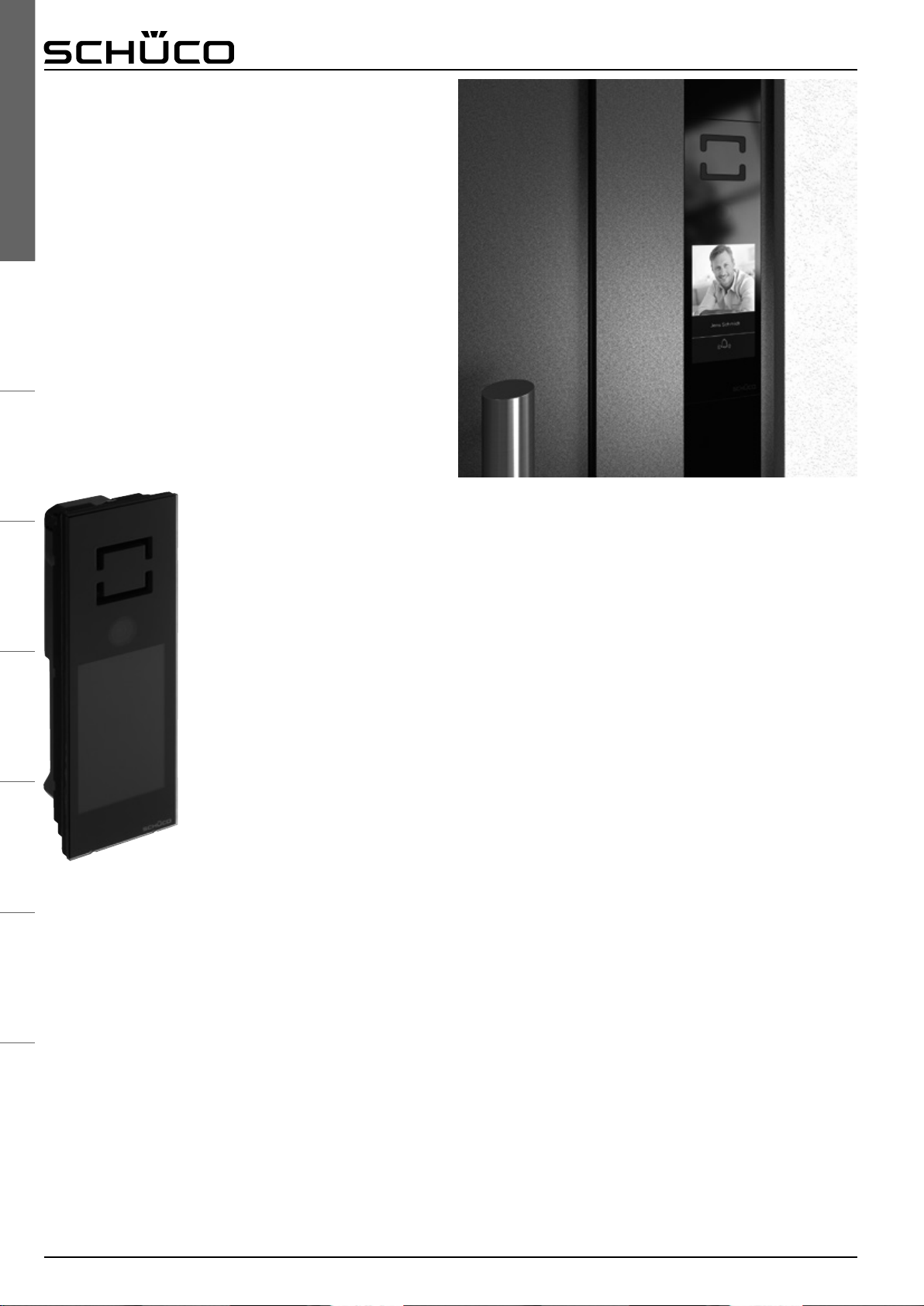

Schüco DCS Touch Display
In einem per Touch Oberäche zu bedienden Modul wird die
Türkommunikation und Zutrittskontrolle bereitgestellt.
Die Türkommunikation kommuniziert über den offenen und
unveränderten Standard SIP nach RFC 3261. Mit diesem
System können eine nahezu unbegrenzte Anzahl an Nutzern
verbunden werden. Neben den Namen können wahlweise Bilder
der Nutzer oder Firmenlogos auf dem Display angezeigt
werden.
Die Zutrittskontrolle ist Codebasiert. Über eine einfache
Nutzerverwaltung können Codes, abhängig von Uhrzeit und
Wochentag, geschaltet werden. Das Codefeld ist für die höhere
Sicherheit rotierend angeordnet. So ist es nicht mehr möglich,
aufgrund von Fingerabdrücken die Codes zu regenerieren.
Einstellungen für die Türkommunikation und Zutrittskontrolle
werden über ein übersichtliches Web-Interface vorgenommen.
Grundeinstellungen, wie zum Beispiel die Beleuchtungsstärke
(Helligkeit des Displays) können direkt am Touch Display
vorgenommen werden.
Das Schüco DCS Touch Display verfügt über Ein- und
Ausgänge, an welche zum Beispiel ein E-Öffner für Innentüren
angeschlossen werden kann. Die Datenkommunikation und
Energiebereitstellung erfolgt über eine gemeinsame Leitung.
Schüco DCS touchscreen
The door communication and access control are supplied in a
single module which is operated via a touch interface.
The door communication communicates via the open and
unmodied standard SIP in accordance with RFC 3261.
Between one and an almost unlimited number of users can be
connected to the system. There is the option to display images
of the users or company logos next to the names on the screen.
The access control is code-based. Via a simple user
management system, codes can be activated depending on
times of the day and days of the week. For a higher level of
security, the position of the code eld is rotated. It is therefore
no longer possible to regenerate the codes from ngerprint
impressions.
Settings for the door communication and access control are
made via a clearly laid-out web interface. Basic settings, such
as the illumination intensity (brightness of the display), can be
carried out directly on the touchscreen.
The Schüco DCS touchscreen is equipped with inputs and
outputs to which, for example, an electric strike for internal
doors can be connected. Data is communicated and power is
supplied via a shared cable.

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS) C 1-5
07.2016 / 54105
Einleitung DCS • DCS introduction

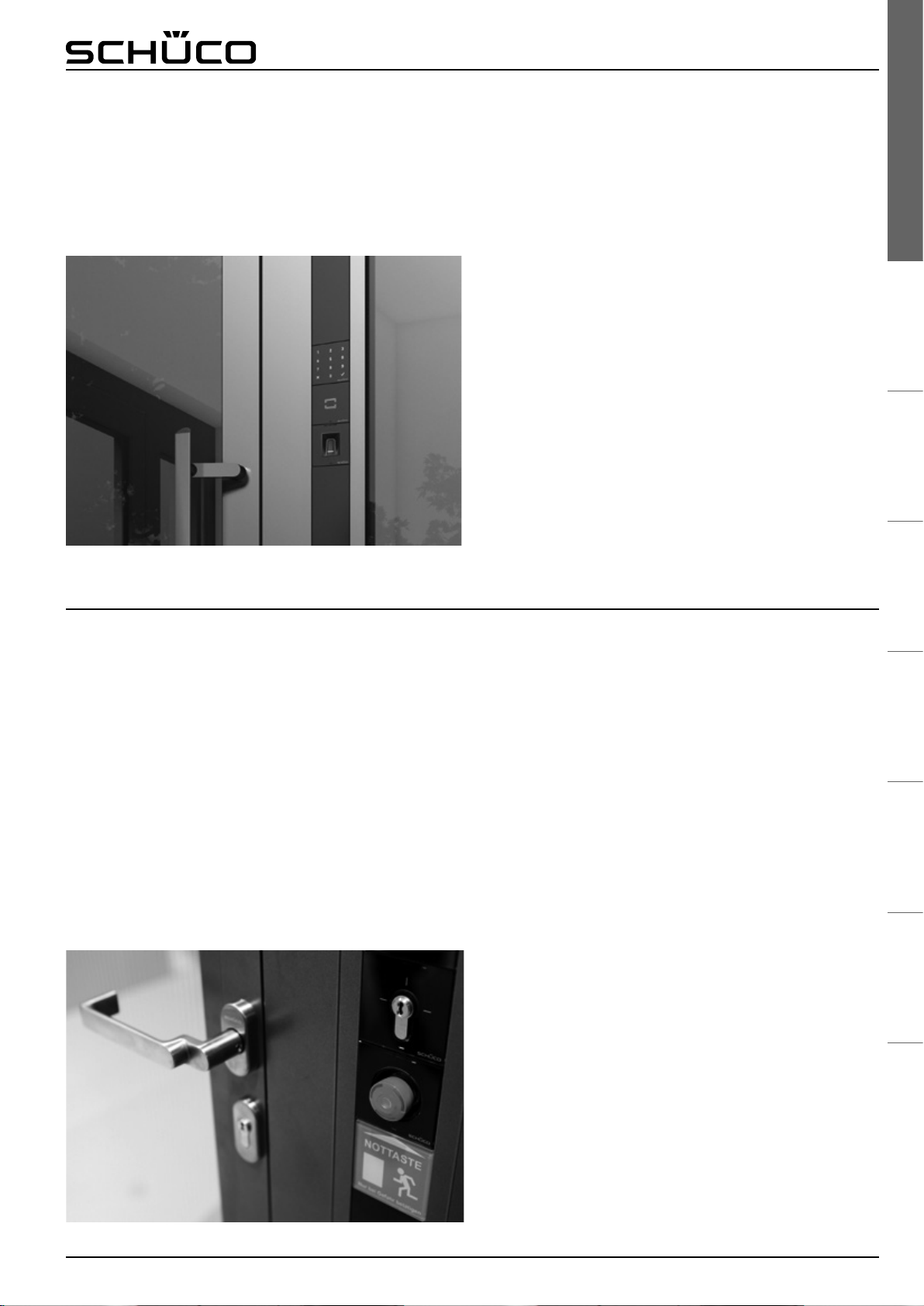

Schüco DCS Zutrittskontrolle (standalone)
Schüco DCS access control (stand-alone)
Schüco DCS Fluchttürsicherung
Schüco DCS emergency exit control
Bei der Zutrittskontrolle bietet Schüco individuelle Lösungen für
den gehobenen Wohnungsbau und Gewerbeobjekte.
Für kleinere gewerbliche Objekte gibt es eine „Stand-alone-
Variante“ mit Masterzugang. Die Module Kartenleser, Tastatur
und Fingerprint sind als Systemkomponenten leicht austausch-
bar. Die personenbezogene Hinterlegung unterschiedlicher
Aktionen ist möglich.
In terms of access control, Schüco offers individual solutions
for luxury homes and commercial buildings. For smaller
commercial buildings, a stand-alone option with master access
is available. The card reader, code keypad and ngerprint
reader modules are system components and can therefore be
easily replaced. Different actions can be stored for different
users.
Eigenschaften und Vorteile:
● Module sind Kartenleser, Tastatur und Fingerprint
● Einfacher Austausch der Module
●Bis zu zwei Module kombinierbar
● Personenbezogen sind unterschiedliche Aktionen möglich
Features and benets:
●The modules are the card reader, keypad and ngerprint
reader
●Modules can be easily exchanged
●Two modules can be combined
●Different actions can be stored for different users
Mit der Schüco DCS-Fluchttürsicherung und den Modulen
Schlüsselschalter, Nottaster und Hinweisschild bietet Schüco
zertizierte Sicherheitstechnik in ansprechender Optik. Die
Fluchttürsicherung ist baumustergeprüft. Außerdem erfüllt sie
die geltenden Richtlinien für elektrische Verriegelungssysteme
von Türen in Rettungswegen (EltVTR) und mit dem beleuchte-
ten Nottasterschild sogar schon den Normentwurf PrEN 13637.
Klassische Anwendungsfälle sind:
●Kindergärten, Schulen, Altersheime (um Schutzbefohlene
davon abzuhalten, das Gebäude zu verlassen)
● Einkaufszentren und Gastronomie (um Diebstahl zu
verhindern)
●Veranstaltungshallen oder Arenen (um sicherzustellen, dass
keinem der Eintritt ohne Erlaubnis / Eintrittskarte gelingt)
Eigenschaften und Vorteile:
● Erfüllung der geltenden Richtlinien für elektrische Verriege-
lungssysteme von Türen in Rettungswegen (EltVTR)
● Baumustergeprüft
● Nottasterhinweisschild beleuchtet:
Erfüllung des Normentwurfs PrEN 13637
Features and benets:
●Meets the applicable guidelines for electric locking systems of
doors in emergency exits and escape routes (EltVTR)
●Conformance tested
●Emergency button sign illuminates in accordance with draft
standard PrEN 13637
With the Schüco DCS emergency exit control and the
key-operated switch, emergency button and accompanying sign
modules, Schüco offers certied security technology with an
attractive appearance. The emergency exit control has been
conformance tested. It also meets the applicable guidelines
for electric locking systems of doors in emergency exits and
escape routes (EltVTR) and it already conforms to draft
standard PrEN 13637 with its illuminated emergency button
sign.
Traditional areas of application include:
●Nurseries, schools, retirement homes
(to prevent those being protected from exiting the building)
● Shopping centres and restaurants (to prevent theft)
● Event halls or arenas (to ensure that nobody gains access
without permission or a ticket)

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 1-6 07.2016 / 54105
Einleitung DCS • DCS introduction
Schüco DCS Türkommunikation
Schüco DCS door communication
Klingeltaster, Gegensprechanlage und Videokamera sind
bündig im Prol montiert. Mit der Türkommunikationssteuerung
und einer Sprechstelle in der Wohnung erhält jede Tür ein
individuelles und leistungsstarkes Türkommunikationssystem.
Es lässt sich über den schlüssellosen Zugang Fingerprint und
Zusatzmodule wie Bewegungsmelder, Näherungstaster, LED
Spotlight und Hausnummer weiter individualisieren.
Eigenschaften und Vorteile:
● Module sind bündig im Prol montiert
● Umfangreiche Erweiterungsmodule mit zahlreichen
Funktionen
● Kombination mit z. B. Fingerprint für den schlüssellosen
Zugang
●Individualisierung der Haustür
Features and benets:
●Modules are ush-tted in the prole
●Comprehensive enhancement modules with numerous
functions
●Combination with e.g. ngerprint reader for keyless access
●Customisation of the entrance door
The call button, intercom system and video camera are
ush-tted in the prole. With door communication control and
an intercom station in the home, every door has an individual,
high-performance door communication system. It can be further
customised by means of the keyless ngerprint access and
additional modules, such as movement sensors, proximity
switches, LED spotlight and house numbers.
Schüco DCS Erweiterungskomponenten
Schüco DCS enhancement components
Das modulare Schüco DCS zeichnet sich aus durch variabel
angeordnete Module, große Gestaltungsfreiheit in der Montage
und die individuelle Farbgebung. So können die eingangs
beschriebenen Produktportfolios aus der DCS Serie Flucht-
türsicherung, Zutrittskontrolle und Türkommunikation durch
zusätzliche Komponenten erweitert werden.
So ist es z.B. möglich, dass optisch ansprechend die
Hausnummer oberhalb der Türkommunikation in dem
DCS Prol integriert wird. Die Erweiterung kann auch um
ein z.B. LED Spotlight geschehen, welches durch die
Türsprechanlage geschaltet wird.
Weitere Module wie Bewegungsmelder, Näherungstaster,
DCS-Klingeltaster oder ein DCS-Blindmodul komplementieren
die DCS Komponenten.
The modular Schüco DCS is characterised by exibly arranged
modules, a high degree of design freedom in installation and
a choice of colours. The aforementioned product ranges from
the Schüco DCS series (emergency exit control, access control
and door communication) can therefore be supplemented by
additional components. It is therefore possible, for example, to
integrate the house number in a visually appealing way above
the door communication system in the DCS unit.
An LED spotlight can also be added, for example, which is
activated by the door intercom system.
Other modules such as motion detectors, proximity switches,
DCS call buttons or a DCS dummy module complement
the DCS components.
Schüco DCS-Dekorelemente
Schüco DCS decorative units

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS) C 1-7
07.2016 / 54105
Einleitung DCS • DCS introduction
Montagevariante Schüco DCS: Pfosten am Blendrahmen
oder im Festfeld
Installation option: Schüco DCS unit on outer frame
Montagevariante Schüco DCS: Pfosten im Flügel
(bei 2-g. Türen im Standügel)
Installation option: Schüco DCS unit in the leaf or
xed light
Montagevariante: Schüco DCS Panelmontagerahmen
Installation option: Schüco DCS panel-mounted frame
Montagevarianten
Installation options
Ob Neubau oder Renovierungsobjekt: Durch unterschiedliche
Montagevarianten im Blendrahmen oder im Flügel bietet das
Schüco DCS Lösungsansätze für jeden Einsatzfall. Ergänzend
können alle Module auch in Gehäuse zur Paneel- oder Wand-
montage integriert und neben bereits existierenden Türen
platziert werden.
Whether for newbuilds or renovation projects, the different
installation options in the outer frame or leaf allow Schüco DCS
to provide solutions for every situation. In addition, all modules
can be integrated into a wall-mounted or panel-mounted
housing and positioned next to existing doors.
Montagevariante: Schüco DCS Wandmontagerahmen
Installation option: Schüco DCS wall-mounted frame

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 1-8 07.2016 / 54105
Einleitung DCS • DCS introduction
Schüco DCS Pfosten mit vereinfachtem Montagekonzept
Schüco DCS unit with simplied installation concept
Durch unterschiedliche Ausprägungen der Prolgeometrie als
Blendrahmenpfosten und Flügelpfosten ist das Schüco DCS
individuell einsetzbar. Die einzelnen Module werden schnell und
unkompliziert mittels Klipp-Technik in den Ausfräsungen im
Prol befestigt. Die Steuereinheiten sind ebenfalls in das Prol
integriert, werden aber durch ein wieder lösbares Dekorelement
verdeckt. Dank vorkonfektionierter Leitungs-Sets mit Steckver-
bindern ist der elektrische Anschluss einfach und zuverlässig.
The Schüco DCS can be used individually as an outer frame
unit and leaf unit thanks to the different prole geometry
shapes. The individual modules are xed quickly and easily into
the recesses in the prole by means of clip technology.
The control units are also integrated into the prole, but are
concealed by a detachable decorative unit. The prepared cable
kit with plug-in connections makes the electrical connection
simple and reliable.

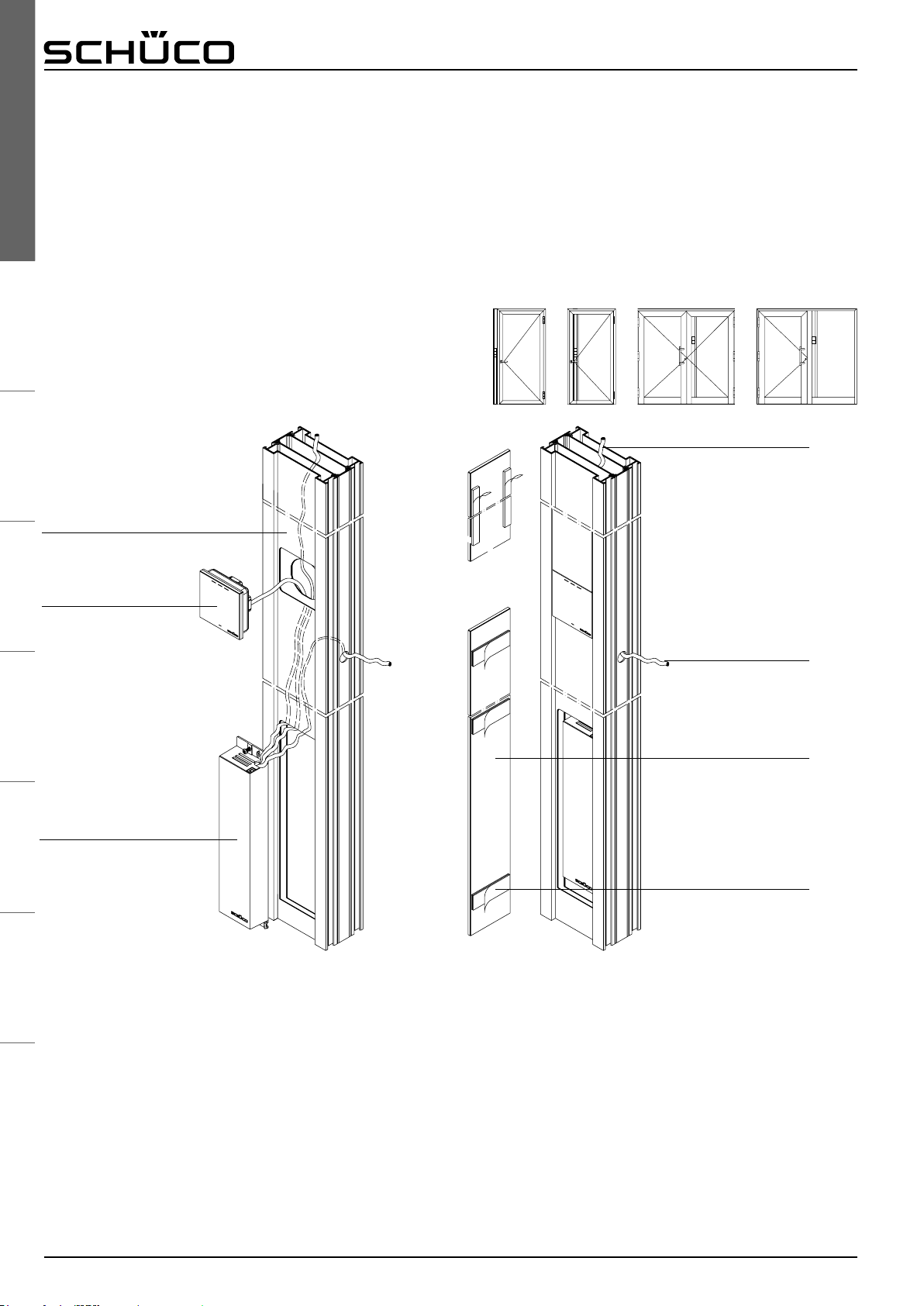

Beispiel: Schüco DCS Pfosten (2-seitig)
Example: Schüco DCS unit (2-sided)
Schüco DCS Pfosten
Schüco DCS unit
Modul
Module
Steuergerät
Control unit
Leitung
Cable
E-Öffner
Electric strike
Dekorelement
Decorative unit
Langlebige Klebe- bzw.
Klettverbindungen
Durable adhesive or
velcro

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS) C 1-9
07.2016 / 54105
Einleitung DCS • DCS introduction
15
Sekretariat
Hausmeister
Küche
Einsatz der Schüco DCS Komponenten am Beispiel der Eingangstür eines Kindergartens
Example of Schüco DCS components used in the entrance door to a nursery
Die Tür ist innen mit einer kindersicheren Austrittskontrolle
ausgestattet. Bei dem Versuch die Tür über den Türgriff zu
öffnen bleibt das Türsystem verschlossen. Das Öffnen des
Türsystems ist durch die Betätigung des Näherungstasters
möglich. Dies ist aufgrund der Einbauhöhe nur Erwachsenen
möglich.
So können Kinder nicht unbeaufsichtigt das Gebäude
verlassen.
Im Notfall kann die Tür über den Nottaster entriegelt werden.
Von außen kann die Tür mittels einer RFID-Karte (bei Bedarf
auch via Code-Tastertur oder Fingerprint) geöffnet werden.
Weitere Module, wie Bewegungsmelder, Klingel, beleuchtete
Hausnummer etc. runden das Türsystem ab.
Alle Module (inklusive der Steuereinheit) sind in einem im
Türügel montierten Schüco DCS-Pfosten integriert. Der
Anschluss der Module wird durch vorkenfektionierte Leitungen
(Kabelbaum) realisiert.
On the inside, the door is tted with a child-proof exit control
unit. When an attempt is made to open the door using the door
handle, the door system remains closed. The door system can
be opened by operating the proximity switch. The installation
height means this can only be carried out by adults.
Therefore, children cannot leave the building unsupervised.
In an emergency, the door can be unlocked by means of the
emergency button. The door can be opened from outside using
an RFID card (or using a code keypad or ngerprint system, as
required). Other modules, such as motion detectors, doorbells,
illuminated house numbers etc., complete the door system. All
modules (inculding the control unit) are integrated into the
Schüco DCS unit installed in a door leaf. The modules are
connected by means of prepared cables (cable assembly).
Pos.
Item
Art.-Nr.
Art.-Nr.
Benennung
Description
263 055 Steuereinheit – Fluchttürsicherung (standalone)
Control unit – emergency exit switch (stand-alone)
263 056 Modul Schlüsselschalter
Key-operated switch module
263 057 Modul Nottaster
Emergency button module
263 058 Modul Nottastenhinweisschild DE
Module for emergency button sign, DE
263 042 Modul Näherungstaster
Proximity switch module
239 452 Fluchttüröffner 3 kN
Emergency door opener 3 kN
242 758 Koppelrelais
Coupling relay
263 069 Leitungsset Fluchttürsicherung
Cable kit for emergency exit switch
Innenansicht
Inside view
Außenansicht
Outside view
Pos.
Item
Art.-Nr.
Art.-Nr.
Benennung
Description
262 988 Steuereinheit – Zutrittskontrolle (standalone)
Control unit – access control (stand-alone)
263 041 Modul Bewegungsmelder
Movement sensor module
262 991 Modul RFID Leser (standalone)
RFID reader module (stand-alone)
263 109 Modul Klingel 3-fach
Triple doorbell module
263 110 Modul Lautsprecher
Loudspeaker module
263 040 Modul Videokamera
Video camera module
263 073 Modul Beleuchtung
Lighting module
263 039 Modul Hausnummer-Glasfront
Module for house number with glass front
263 112 Modul LED-Spotlight
LED spotlight module

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 1-10 07.2016 / 54105
Einleitung DCS • DCS introduction
