Schmalz SCP 10 User manual

BA 30.30.01.00076 Status: 03.2013 / Index 00 Seite / Page 1/13
Wartungsanleitung
Operating instructions
Instructions de service
Instrucciones de mantenimiento
Ejektor SCP 10-15
Filterwechsel / Filter replacement / Changement du filtre / Cambio del filtro
Schalldämpferwechsel / Silencer replacement / Changement du silencieux / Cambio del silenciador
Kolbenwechsel S1 (Stand ohne Seriennummer) / Piston replacement S1 (Status without serial
number) / Changement des pistons S1 (Statut sans numéro de série) / Cambio de émbolos S1 (Estatus sin
número de serie)
Kolbenwechsel S2 (Stand mit Seriennummer) / Piston replacement S2 (Status with serial number) /
Changement des pistons S2 (Statut avec numéro de série) / Cambio de émbolos S2 (Estatus con número de
serie)
Vakuumschalterwechsel / Vacuum switch replacement / Changement du vacuostat / Cambio del
interruptor de vacío
Ventilwechsel / Valve replacement / Changement des vannes / Cambio de válvulas
Rückschlagventilwechsel / Check valve replacement /
Remplacement du clapet anti-retour / Cambio de la válvula de retención
Ersatz- und Verschleißteile / Spare and wearing parts /
Pièces de rechange et d’usure / Piezas de repuesto y piezas sometidas al desgaste
Verschleißteil-Set / Wearing part set / Kit de pièces d’usure / Juego de piezas sometidas al desgaste
(besteht aus Schalldämpfer, Filterelement, Kolben, Dichtungen / consists of sound absorber, filter element, piston, seals / comprend
un silencieux, un élément filtrant, pistons, joints / compuesto de silenciador, elemento de filtro, émbolo, juntas)
Ejektor / Ejector / Ejecteur / Eyector
Artikel-Nr. / Art.-No. / No. De réf / Ref. N° S1
Artikel-Nr. / Art.-No. / No. De réf / Ref. N° S2
SCP 10-15
10.02.02.01982
10.02.02.02478
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 2/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]

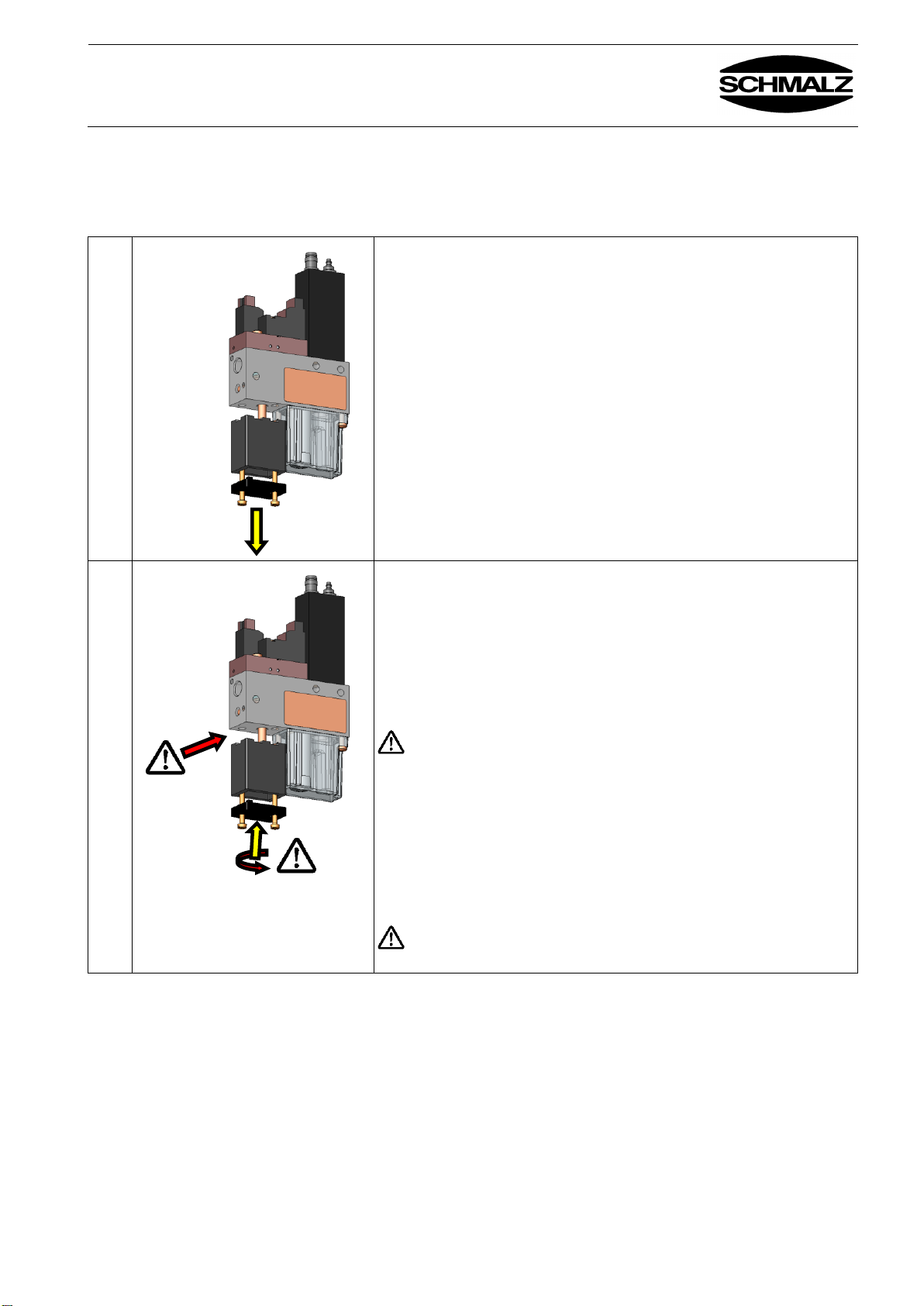

Filterwechsel (Variante mit Filter)
Filter replacement (version with a filter)
Changement du filtre (modèle avec filtre)
Cambio de filtro (variante con filtro)
1
2x Befestigungsschraube lösen
Open fastening screws (2x)
Desserrez les 2 vis de fixation
Suelte los 2 tornillos de fijación
Filtergehäuse und Filterelement entfernen
Remove filter housing and filter element
Retirez le boîtier du filtre et l’élément filtrant
Retire la carcasa y el elemento de filtro
Position Dichtungseinsätze und Rückschlagventil merken!
Note position of the seal inserts and the check valve!
Notez la position des joints d’étanchéité et du clapet anti-retour !
¡Fíjese en la posición de las juntas y de la válvula de retención!
2
Filtergehäuse mit trockenem Tuch reinigen
Clean the filter housing with a dry cloth
Nettoyez le boîtier du filtre à l’aide d’un chiffon sec
Limpie la carcasa del filtro con un paño seco
Neues Filterelement in Filtergehäuse einsetzen
Insert new filter element in the filter housing
Installez le nouvel élément filtrant dans le boîtier
Coloque un nuevo elemento de filtro en la carcasa
Alle Dichtungen wieder richtig einsetzen!
Insert all seals correctly!
Remettez en place tous les joints !
¡Coloque de nuevo todas las juntas correctamente!
Lage Rückschlagventil beachten! Ventilkörper schräg mit
Rastnase ansetzen und eindrücken bis eben mit Grundkörper
Ensure that the check valve is in the correct position! Position the valve body
at an angle to the locking nose and push it until it is flush with the main body
Contrôlez le bon positionnement du clapet anti-retour ! Insérez l’ergot
d’encliquetage du corps de vanne en diagonale, puis appuyez jusqu’à ce
qu’il soit à fleur
¡Observe la posición de la válvula de retención! Coloque inclinadamente el
cuerpo de la válvula con la pestaña y presione hasta que quede a ras con el
cuerpo básico
Filtergehäuse auf Grundkörper aufsetzen
Attach the filter housing to the main body
Installez le boîtier du filtre sur le corps de base
Coloque la carcasa del filtro en el cuerpo básico
2x Befestigungsschraube eindrehen
Insert fastening screws (2x)
Serrez les 2 vis de fixation
Atornille los 2 tornillos de fijación
Maximales Anzugsmoment 0,8 Nm!
Maximum starting torque 0.8Nm!
Couple de serrage maximum : 0,8 Nm !
¡Par máximo: 0,8 Nm!

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 3/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]

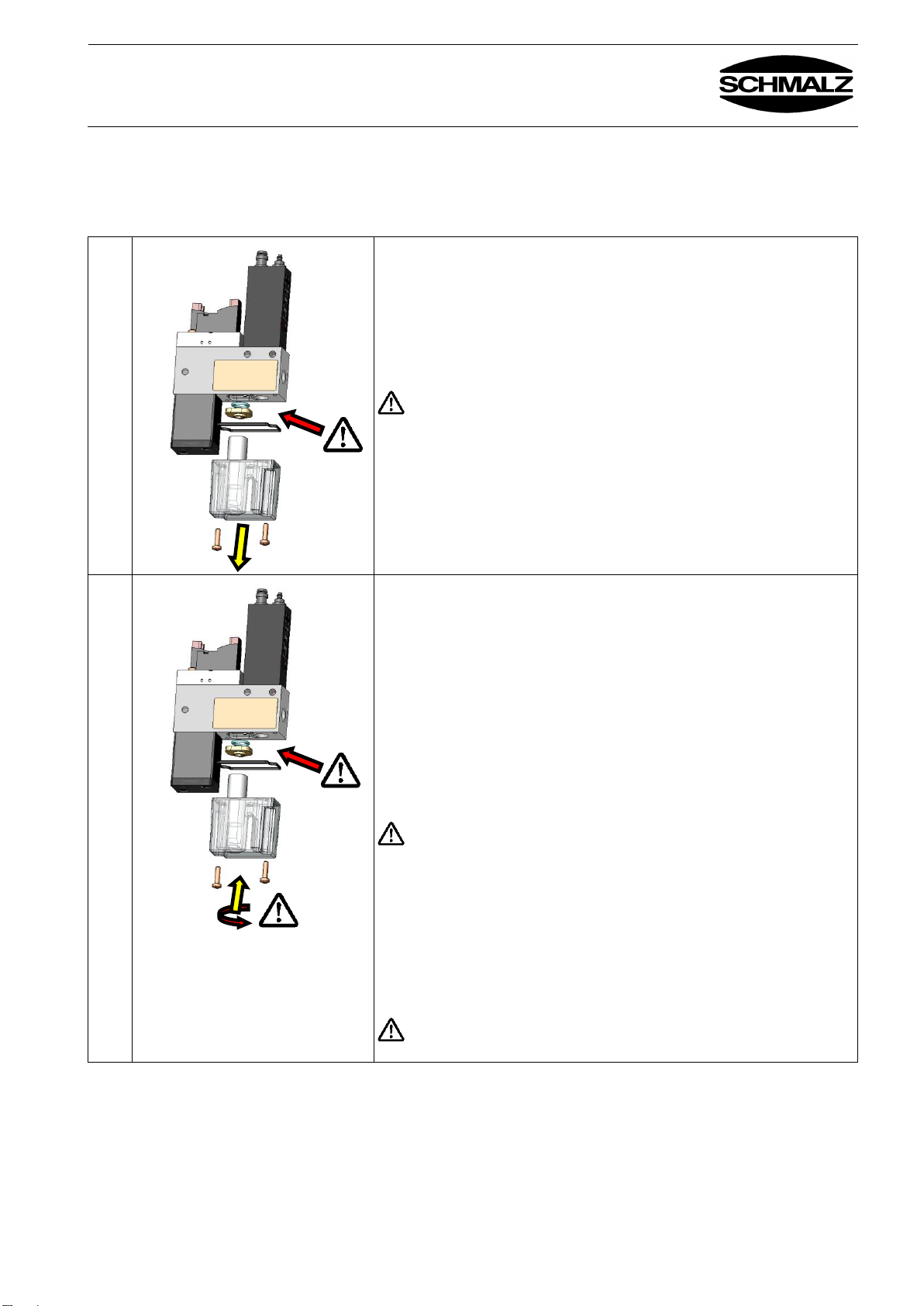

Schalldämpferwechsel
Silencer replacement
Changement du silencieux
Cambio de silenciador
1
2x Befestigungsschraube lösen
Open fastening screws (2x)
Desserrez les 2 vis de fixation
Suelte los 2 tornillos de fijación
Schalldämpferbefestigung und Schalldämpferelement
entfernen
Remove the silencer attachment and the silencer element
Retirez la fixation du filtre et le corps du silencieux
Retire la fijación del silenciador y el elemento silenciador
2
Schalldämpferbefestigung mit trockenem Tuch reinigen
Clean the silencer attachment with a dry cloth
Nettoyez la fixation du silencieux à l’aide d’un chiffon sec
Limpie la fijación del silenciador con un paño seco
Neues Schalldämpferelement auf Schalldämpferbefestigung
aufsetzen
Attach the new silencer element to the silencer attachment
Posez le nouveau silencieux sur sa fixation
Coloque un nuevo elemento silenciador en la fijación del silenciador
Lage bei Schalldämpfer geschlitzt beachten!
Ensure that silencers with slits are in the correct position!
Contrôlez le bon positionnement de la fente du silencieux !
¡Observe la posición de las ranuras del silenciador!
Schalldämpfer auf Grundkörper aufsetzen
Attach silencer to main bod
Posez le silencieux sur le corps de base
Coloque el silenciador en el cuerpo básico
2x Befestigungsschraube eindrehen
Insert fastening screws (2x)
Serrez les 2 vis de fixation
Atornille los 2 tornillos de fijación
Schalldämpfer muss fest sitzen ohne zu deformieren!
The silencer must be securely in place without deforming!
Le silencieux doit être bien fixé sans être déformé !
¡El silenciador debe quedar fijo y sin deformaciones!

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 4/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]

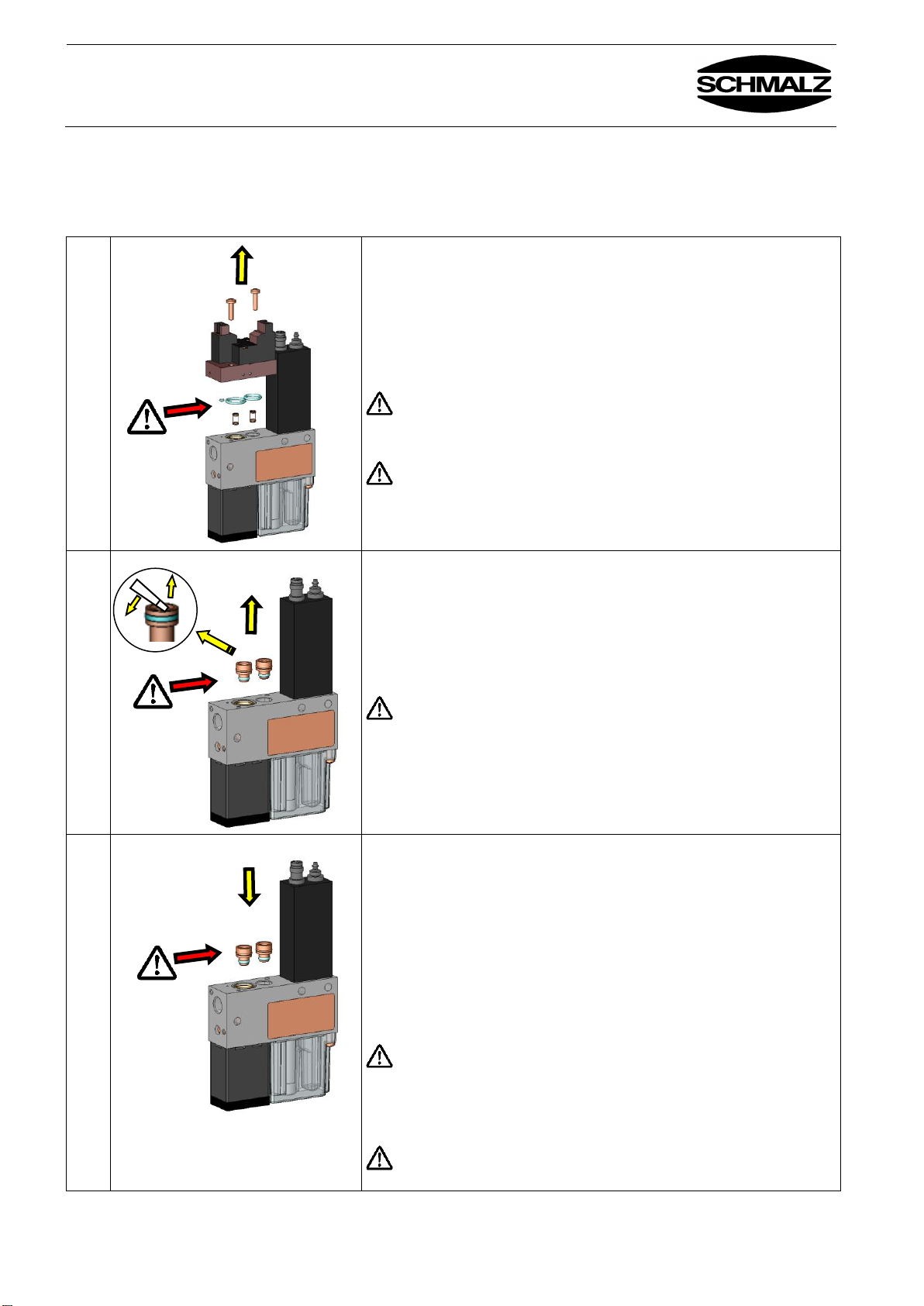

Kolbenwechsel S1
Piston replacement S1
Changement des pistons S1
Cambio de émbolos S1
1
2x Befestigungsschraube in Steuerplatte lösen
Open fastening screws in the control plate (2x)
Desserrez les 2 vis de fixation de la platine de commande
Suelte 2 tornillos de fijación de la placa de control
Steuerplatte entfernen
Remove the control plate
Retirez la platine de commande
Retire la placa de control
Position 3x verschiedene O-Ringe merken!
Note the 3 different O-ring positions!
Notez le positionnement des 3 différents joints toriques !
¡Fíjese en la posición de los 3 anillos toroidales!
Position 2x Federn merken!
Note the spring position (2x)!
Notez la position des 2 ressorts !
¡Observe la posición de los 2 resortes!
2
2x Kunststoffkolben vorsichtig mit kleinem Schraubendreher
aus Gehäusebohrungen hebeln
Lever the 2 plastic pistons carefully from the housing holes with a small
screwdriver
Extrayez avec précaution les 2 pistons de matière plastique de leurs
logements à l’aide d’un petit tournevis
Con ayuda de un destornillador, haga palanca cuidadosamente en los 2
émbolos de plástico
Bohrungen dürfen nicht verkratzt werden!
The holes may not be scratched!
Veillez à ne pas rayer les perçages !
Los agujeros no deben sufrir arañazos.
Bohrungen mit fusselfreiem Tuch reinigen
Clean the holes with a lint-free cloth
Nettoyez les perçages à l’aide d’un chiffon non-pelucheux
Limpie los agujeros con un paño que no deje pelusa
3
Kolbendichtungen mit Pneumatikfett einfetten
Lubricate the piston seals with pneumatic grease
Lubrifier les joints des pistons à l'aide de graisse pneumatique
Engrase las juntas de los émbolos con grasa neumática
2x neue Kunststoffkolben vorsichtig in Gehäusebohrungen
einsetzen
Insert the 2 new plastic pistons carefully into the housing holes
Insérez avec précaution les 2 nouveaux pistons de matière plastique dans
les logements
Coloque cuidadosamente los 2 émbolos de plástico en los agujeros de la
carcasa
Kunststoffkolben dürfen beim Einsetzen in Bohrungen nicht
verkanten!
The plastic pistons may not be tilted when they are inserted in the holes!
Les pistons de matière plastique ne doivent pas se coincer lors de leur
insertion dans les perçages !
Los émbolos de plástico no deben sufrir ladeos al colocarlos en los
agujeros.
Dichtungsringe dürfen nicht beschädigt werden!
The sealing rings may not be damaged!
Les rondelles d’étanchéité de doivent pas être endommagées !
¡Los anillos obturadores no deben sufrir deterioros!
1
2

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 5/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]
4
1 2 3

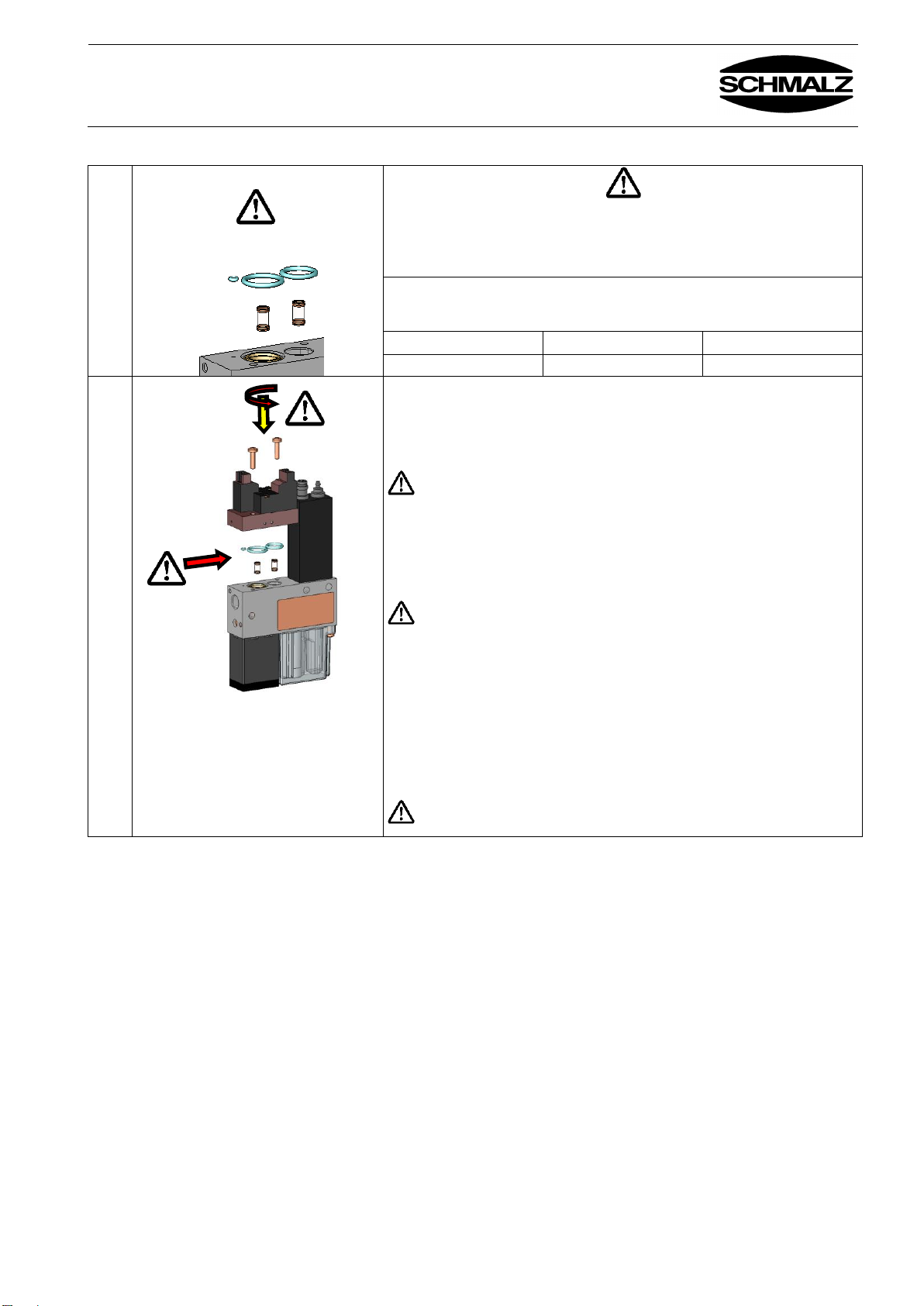

Anordnung und Abmessungen O-Ringe
O-ring arrangement and dimensions
Disposition et dimensions des joints toriques
Disposición y dimensiones de los anillos toroidales
SCP 10-15
1
2
3
1,2x1,0
10,5x1,5
9x1,5
5
2x Federn in Kolben einsetzen
Insert 2 springs in the piston
Insérez les 2 ressorts sur les pistons
Coloque 2 resortes en los émbolos
Position Federn beachten!
Ensure that the springs are in the correct position!
Notez la position des ressorts !
¡Observe la posición de los resortes!
3x O-Ring einsetzen
Insert O-rings (3x)
Installez les 3 joints torique
Coloque 3 anillos toroidales
Position 3x O-Ring beachten!
Ensure that the O-rings are in the correct position!
Notez la position des 3 joints toriques !
¡Observe la posición de los 3 anillos toroidales!
Steuerplatte vorsichtig aufsetzen
Attach the control plate carefully
Placez avec précaution la platine de commande
Coloque cuidadosamente la placa de control
2x Befestigungsschraube in Steuerplatte schrauben
Secure the fastening screws in the control plate (2x)
Serrez les 2 vis de fixation de la platine de commande
Atornille 2 tornillos de fijación en la placa de control
Maximales Anzugsmoment 1,0 Nm!
Max. starting torque 1.0Nm!
Couple de serrage maximum : 1,0 Nm !
¡Par máximo: 1,0 Nm!

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 6/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]

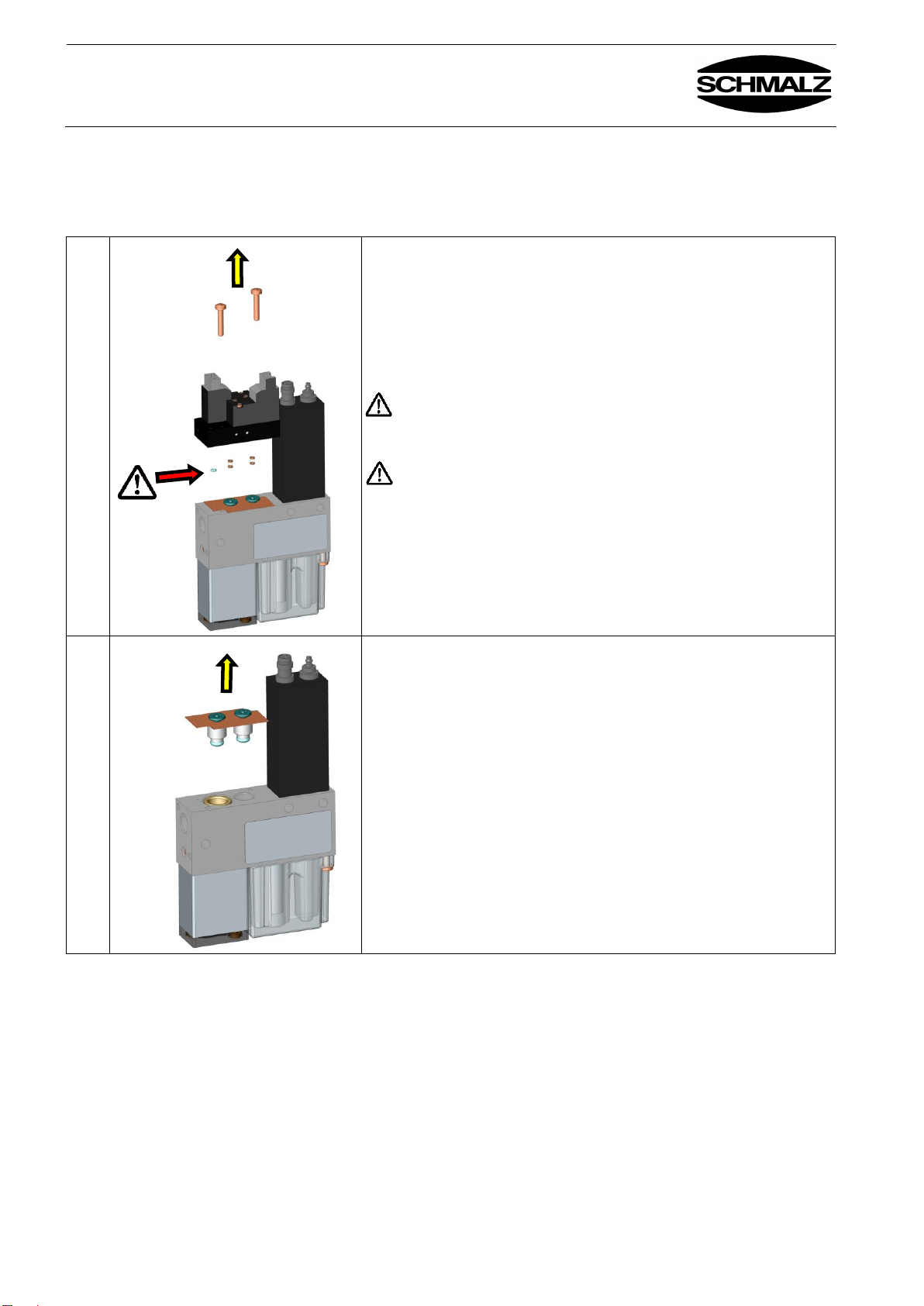

Kolbenwechsel S2
Piston replacement S2
Changement des pistons S2
Cambio de émbolos S2
1
2x Befestigungsschraube in Steuerplatte lösen
Open fastening screws in the control plate (2x)
Desserrez les 2 vis de fixation de la platine de commande
Suelte 2 tornillos de fijación de la placa de control
Steuerplatte entfernen
Remove the control plate
Retirez la platine de commande
Retire la placa de control
Position O-Ring merken!
Note the O-ring position!
Notez le positionnement des joint toriques !
¡Fíjese en la posición de anillo toroidales!
Position 2x Federn merken!
Note the spring position (2x)!
Notez la position des 2 ressorts !
¡Observe la posición de los 2 resortes!
2
2x Kolben am Zapfen aus Grundkörper entnehmen
Remove the 2 pistons at the tap from the main structure
Retirez les 2 pistons du corps de base par leur tenon
Retire los 2 émbolos junto al pivote del cuerpo fundamental
Kolbenbohrungen im Gehäuse mit fusselfreiem Tuch
reinigen
Clean the piston holes in the housing with a lint-free cloth
Nettoyez les perçages des pistons à l’aide d’un chiffon non-pelucheux
Limpie los agujeros de los émbolos de la carcasa con un paño que no deje
pelusa

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 7/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]
3

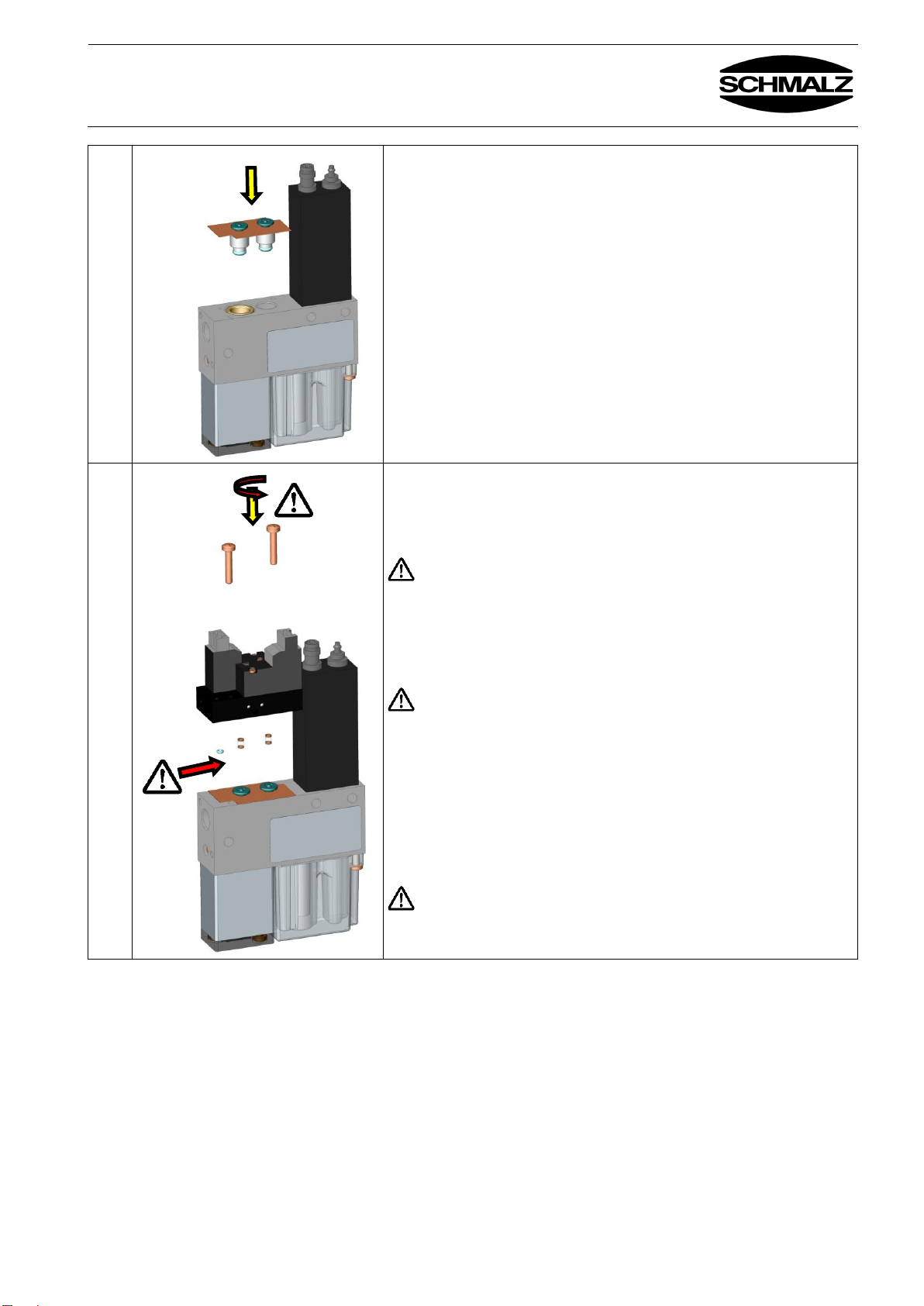

2x neue Kunststoffkolben vorsichtig in Bohrungen einsetzen
Insert the new plastic pistons (2x) carefully into the holes
Insérez avec précaution les 2 pistons de matière plastique dans les
perçages
Coloque cuidadosamente 2 nuevos émbolos de plástico en los agujeros
4
2x Federn auf Kolben aufsetzen
Place springs (2x) on the piston
Posez les 2 ressorts sur les pistons
Coloque 2 resortes sobre los émbolos
Position Federn beachten!
Ensure that the springs are in the correct position!
Notez la position des ressorts !
¡Observe la posición de los resortes!
O-Ring einsetzen
Insert O-ring
Installez joint torique
Coloque anillo toroidales
Position O-Ring beachten!
Ensure that the O-ring is in the correct position!
Notez la position des joint toriques !
¡Observe la posición de anillo toroidales!
Steuerplatte vorsichtig aufsetzen
Attach the control plate carefully
Placez avec précaution la platine de commande
Coloque cuidadosamente la placa de control
2x Befestigungsschraube in Steuerplatte schrauben
Secure the fastening screws in the control plate (2x)
Serrez les 2 vis de fixation de la platine de commande
Atornille 2 tornillos de fijación en la placa de control
Maximales Anzugsmoment 1,0 Nm!
Max. starting torque 0,6 Nm!
Couple de serrage maximum : 0,6 Nm !
¡Par máximo: 0,6 Nm!

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 8/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]

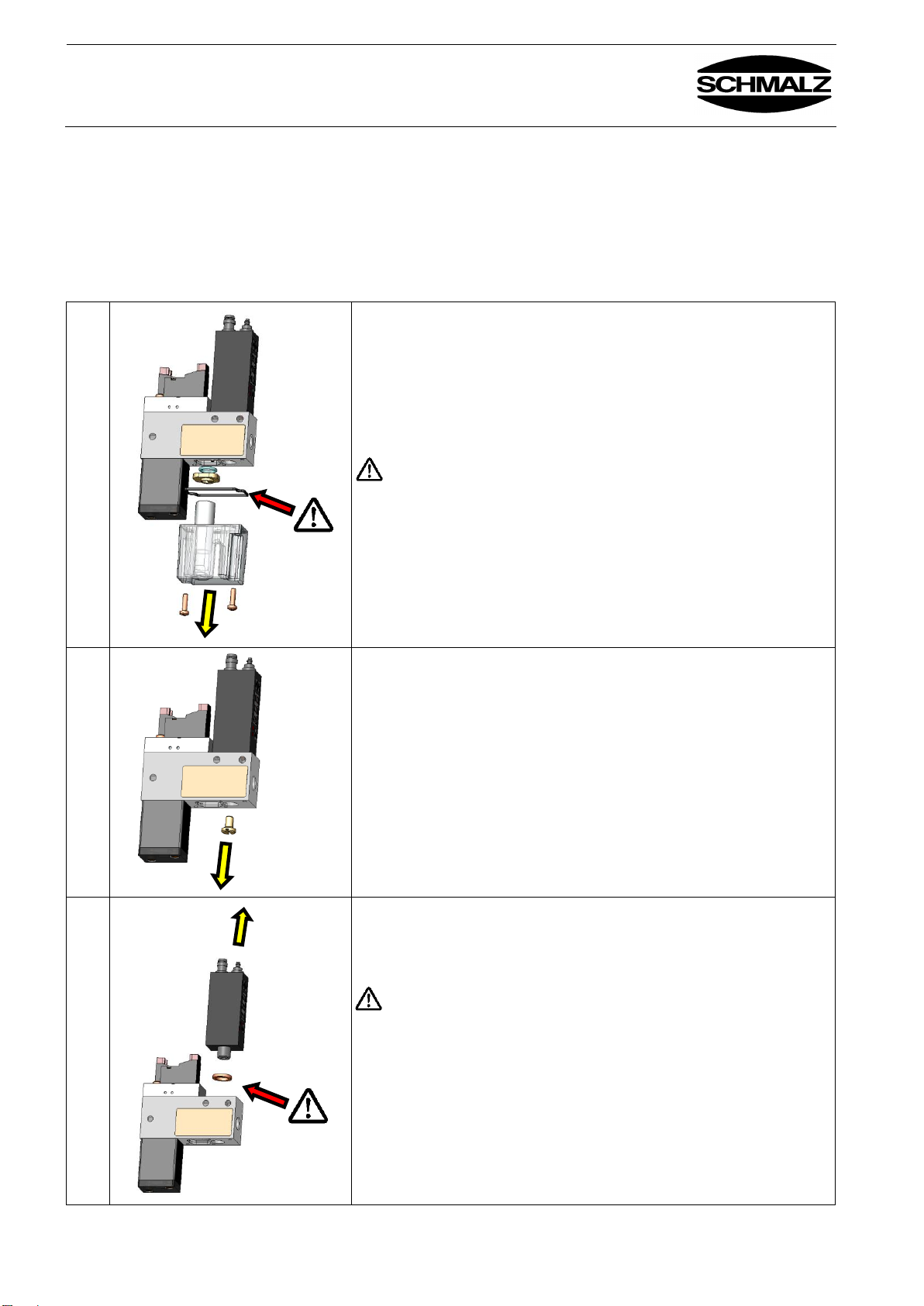

Vakuumschalterwechsel (Variante mit Vakuumschalter)
Vacuum switch replacement (version with vacuum switch)
Changement du filtre (modèle avec vacuostat)
Cambio del interruptor de vacío (variante con interruptor de vacío)
Schaltertyp siehe Anhang oder Bedienungsanleitung Ejektor / See appendix or ejector operating instructions for switch type /
Type de commutateur, voir annexe ou les instructions de service de l’éjecteur / Tipo de interruptor, véase el anexo o las instrucciones de
manejo del eyector
1
2x Befestigungsschraube lösen
Open fastening screws (2x)
Desserrez les 2 vis de fixation
Suelte los 2 tornillos de fijación
Filtergehäuse und Filterelement entfernen
Remove filter housing and filter element
Retirez le boîtier du filtre et l’élément filtrant
Retire la carcasa y el elemento de filtro
Position Dichtungseinsätze und Rückschlagventil merken!
Note position of the seal inserts and the check valve!
Notez la position des joints d’étanchéité et du clapet anti-retour !
¡Fíjese en la posición de las juntas y de la válvula de retención!
2
Lochschraube (im Grundkörper innenliegend) entfernen
Remove banjo screw (inside main body)
Retirez la vis creuse (dans le corps de base)
Retire el tornillo tapón (que se encuentra en el interior del cuerpo básico)
3
Gebrauchten Vakuumschalter entfernen
Remove used vacuum switch
Retirez le vacuostat usagé
Retire el interruptor de vacío usado
Position Dichtscheibe merken!
Note the position of the sealing ring!
Notez la position de la rondelle d’étanchéité !
¡Fíjese en la posición de la arandela obturadora!

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 9/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]
4
Dichtscheibe auf neuen Vakuumschalterflansch setzen
Place sealing washer on the new vacuum switch flange
Posez la rondelle d’étanchéité sur la bride du vacuostat
Coloque la arandela obturadora en la brida del nuevo interruptor de vacío
Vakuumschalter auf Grundkörper aufsetzen
Attach vacuum switch to main body
Posez le vacuostat sur le corps de base
Coloque el interruptor de vacío en el cuerpo básico
Dichtscheibe nicht vergessen!
Do not forget the sealing washer!
N’oubliez pas la rondelle d’étanchéité !
¡No se olvide de la arandela obturadora!
5
Lochschraube (im Grundkörper innenliegend) in
Vakuumschalter einschrauben
Secure banjo screw (inside main body) in the vacuum switch
Serrez la vis creuse (du corps de base) au vacuostat
Enrosque el tornillo tapón (en el interior del cuerpo básico) en el interruptor
de vacío
Maximales Anzugsmoment 1,0 Nm!
Maximum starting torque 1.0Nm!
Couple de serrage maximum : 1,0 Nm !
¡Par máximo: 1,0 Nm!
6
Alle Dichtungen wieder richtig einsetzen!
Insert all seals correctly!
Remettez en place tous les joints !
Coloque de nuevo todas las juntas correctamente!
Lage Rückschlagventil beachten! Ventilkörper schräg mit
Rastnase ansetzen und eindrücken bis eben mit Grundkörper
Ensure that the check valve is in the correct position! Position the valve body
at an angle to the locking nose and push it until it is flush with the main body
Contrôlez le bon positionnement du clapet anti-retour ! Insérez l’ergot
d’encliquetage du corps de vanne en diagonale, puis appuyez jusqu’à ce
qu’il soit à fleur
¡Observe la posición de la válvula de retención! Coloque inclinadamente el
cuerpo de la válvula con la pestaña y presione hasta que quede a ras con el
cuerpo básico
Filtergehäuse auf Grundkörper aufsetzen
Attach the filter housing to the main body
Installez le boîtier du filtre sur le corps de base
Coloque la carcasa del filtro en el cuerpo básico
2x Befestigungsschraube eindrehen
Insert fastening screws (2x)
Serrez les 2 vis de fixation
Atornille los 2 tornillos de fijación
Maximales Anzugsmoment 0,8 Nm!
Maximum starting torque 0.8Nm!
Couple de serrage maximum : 0,8 Nm !
¡Par máximo: 0,8 Nm!

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 10/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]
Ventilwechsel
Valve replacement
Changement des vannes
Cambio de válvulas
Ventiltyp siehe Anhang oder Bedienungsanleitung Ejektor / See appendix or ejector operating instructions for valve type /
Type de vanne, voir annexe ou les instructions de service de l’éjecteur / Tipo de válvula, véase el anexo o las instrucciones de manejo del
eyector
1
Position Ventile merken!
(schwarze / silberne Kappe oder Schaltsymbol auf Ventil)
Note the position of the valves!
(black/silver cap or switch symbol on valve)
Notez la position des vannes !
(capuchons noirs / argentés ou symbole de branchement sur la vanne)
¡Fíjese en la posición de las válvulas!
(caperuza negra / plateada o símbolo de conmutación en la válvula)
2x Befestigungsschraube je Ventil lösen
Open fastening screws on each valve (2x)
Desserrez 2 vis de fixation par vanne
Suelte 2 tornillos de fijación por válvula
Ventile entfernen
Remove valves
Retirez les vannes
Retire las válvulas
2
Dichtungseinsätze in neuen Ventilen müssen vorhanden sein!
There must be sealing inserts in the new valves!
Les joints d’étanchéité doivent se trouver dans les nouvelles vannes !
¡En las nuevas válvulas debe haber juntas!
Neue Ventile auf Grundkörper aufsetzen
Attach new valves to the main body
Posez les nouvelles vannes sur le corps de base
Coloque las nuevas válvulas en el cuerpo básico
Richtige Position Ventile beachten!
(schwarze / silberne Kappe oder Schaltsymbol auf Ventil)
Ensure that the valves are in the right position!
(black/silver cap or switch symbol on valve)
Veillez au bon positionnement des vannes !
(capuchons noirs / argentés ou symbole de branchement sur la vanne)
¡Observe la posición correcta de las válvulas!
(caperuza negra / plateada o símbolo de conmutación en la válvula)
2x Befestigungsschraube je Ventil eindrehen
Secure fastening screws for each valve (2x)
Serrez les 2 vis de fixation par vanne
Atornille 2 tornillos de fijación por válvula
Maximales Anzugsmoment 0,2 Nm!
Maximum starting torque 0.2Nm!
Couple de serrage maximum : 0,2 Nm !
¡Par máximo: 0,2 Nm!

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 11/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]
Rückschlagventilwechsel
Check valve replacement
Remplacement du clapet anti-retour
Cambio de la válvula de retención
1
2x Befestigungsschraube lösen
Open fastening screws (2x)
Desserrez les 2 vis de fixation
Suelte los 2 tornillos de fijación
Filtergehäuse und Filterelement entfernen
Remove filter housing and filter element
Retirez le boîtier du filtre et l’élément filtrant
Retire la carcasa y el elemento de filtro
Position Dichtungseinsätze und Rückschlagventil merken!
Note position of the seal inserts and the check valve!
Notez la position des joints d’étanchéité et du clapet anti-retour !
¡Fíjese en la posición de las juntas y de la válvula de retención!
2
Altes Rückschlagventil entnehmen (Messingausführung) bzw.
mit kleinem Schraubendreher aushebeln
(Kunststoffausführung schwarz)
Remove the old check valve (brass type) or lever it out using a small
screwdriver (black plastic type)
Retirez le clapet anti-retour usagé (modèle en laiton) ou extrayez-le à l'aide
d'un petit tournevis (modèle en plastique noir)
Retire la válvula de retención vieja (modelo de latón) o sáquela haciendo
palanca con un destornillador pequeño (modelo de plástico negro)
Neues Rückschlagventil (nur Messing) lagenrichtig einsetzen
Insert a new check valve (brass only) in the correct position
Insérez le nouveau clapet (modèle laiton) en veillant à son bon
positionnement
Coloque la nueva válvula de retención (sólo latón) en su posición correcta
Alle Dichtungen wieder richtig einsetzen!
Insert all seals correctly!
Remettez en place tous les joints !
¡Coloque de nuevo todas las juntas correctamente!
Filtergehäuse auf Grundkörper aufsetzen
Attach the filter housing to the main body
Installez le boîtier du filtre sur le corps de base
Coloque la carcasa del filtro en el cuerpo básico
2x Befestigungsschraube eindrehen
Insert fastening screws (2x)
Serrez les 2 vis de fixation
Atornille los 2 tornillos de fijación
Maximales Anzugsmoment 0,8 Nm!
Maximum starting torque 0.8Nm!
Couple de serrage maximum : 0,8 Nm !
¡Par máximo: 0,8 Nm!

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 12/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]
Ersatz- und Verschleißteile / Spare and consumable parts
Ejector SCP 10 –15
(auch geregelte Version ...RD/RE / also regulated version ...RD/RE)
Ejectors SMP 15 - 30 and SCP 20 –30
(auch geregelte Version ...RD/RE / also regulated version ...RD/RE)
Ejector SCP 10 –15 ...FS
(mit Fremdsteuerung / with external control)
Ejectors SMP 15 - 30 ... / SCP 20 –30
(mit Fremdsteuerung / with external control)
Ejector SCP 10 –15 ...FS-RP (mit Fremdsteuerung, pneumatisch geregelt /
with external control, pneumatical regulated)
Ejectors SMP 15 - 30 ... / SCP 20 –30 ... FS-RP (mit Fremdsteuerung,
pneumatisch geregelt / with external control, pneumatically regulated)
Pos.
Stk.
Benennung
Designation
Gerät / Unit
Art.-No.
Anzugsmoment
beachten /
Note torque
Legende
4
1
Filtergehäuse kpl.
Filter housing cpl.
SCP 10-15
10.02.02.00809
0,8 Nm
VB
1
Filtergehäuse kpl.
Filter housing cpl.
SMP / SCP 20-30...
10.02.02.00808
0,8 Nm
VB
5
1
Filterelement
Filter element
SCP 10-15
10.02.02.00655
V
1
Filterelement
Filter element
SMP / SCP 20-30
10.02.02.00654
V
6
1
Schalldämpfer
Silencer
SCP 10-15
10.02.02.00653
V
1
Schalldämpfer
Silencer
SMP 15-20 / SCP 20...
10.02.02.00651
V
1
Schalldämpfer
Silencer
SMP 25-30 / SCP 25-30...
10.02.02.00652
V
1
Schalldämpfer geschlitzt
Silencer with slit
SMP 25-30 / SCP 25-30...
10.02.02.01318
V
1
Schalldämpfer geschlitzt
Silencer with slit
SCP 10-15
10.02.02.01497
V
1
Schalldämpfer geschlitzt
Silencer with slit
SMP 15-20 / SCP 20
10.02.02.01533
V
7
1
VS-V-A-EM-M8-kpl
VS-V-A-EM-M8-kpl
SMP/SCP...VM
10.06.02.00095
1 Nm
E
1
VS-V-A-PNP-S-M8-kpl
VS-V-A-PNP-S-M8-kpl
SMP/SCP...VE
10.06.02.00096
1,4 Nm
E
1
VS-V-PNP
VS-V-PNP
SMP/SCP...VEH/RE
10.06.02.00027
0,8 Nm
E
1
VS-V-D-PNP
VS-V-D-PNP
SMP/SCP...VD/RD
10.06.02.00049
1 Nm
E
1
VS-V-PM-NC
VS-V-PM-NC
SMP/SCP...FS
10.06.02.00118
1 Nm
E
SMP/SCP...FS RP-NO
10.06.02.00118
1 Nm
E
1
VS-V-PM-NO
VS-V-PM-NO
SMP/SCP...FS
10.06.02.00117
1 Nm
E
9
1
Elektromagnetventil (1)*
Solenoid valve (1)*
SCP 10-15 NO...
10.05.01.00103
0,2 Nm
E
1
Elektromagnetventil (1)*
Solenoid valve (1)*
SCP 10-15 NC...
10.05.01.00196
0,2 Nm
E
1
Elektromagnetventil (1)*
Solenoid valve (1)*
SMP/SCP 20-30 NO...
10.05.01.00107
0,8 Nm
E
1
Elektromagnetventil (1)*
Solenoid valve (1)*
SMP/SCP 20-30 NC...
10.05.01.00106
0,8 Nm
E
11
1
Elektromagnetventil (2)*
Solenoid valve (2)*
SCP 10-15 NO/NC...
10.05.01.00196
0,2 Nm
E
1
Elektromagnetventil (2)*
Solenoid valve (2)*
SMP/SCP 20-30 NO/NC...
10.05.01.00106
0,8 Nm
E
14
1
Rückschlagventil
Check valve
SCP 10-15
10.02.02.01665
E
1
Rückschlagventil
Check valve
SCP 20-30 / SMP 15-30…FS
10.02.02.01295
E
*Funktion des Ventils: (1) Funktion „Saugen“ (2) Funktion „Abblasen“ / Functions of the valve: (1) Function „Suction“ (2) Function „Blow-Off“
E=Ersatzteil, V= Verschleißteil, VB= Verschleißteilbaugruppe, enthält Verschleißteile /
E= Spare part, V= Consumable part, VB= Consumable-part assembly, contains consumable parts

B1
Ejektor SCP 10-15
BA 30.30.01.00076 Seite / Page 13/13 Status 03.2013 / Index 00
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: [e-mail]
Pièces de rechange et d’usure Unité de levage / Piezas de repuesto y de desgaste
Ejecteur SCP 10 - 15 (aussi version réglée ...RD/RE) /
Eyector SCP 10 - 15 (también en versión con regulación ...RD/RE)
Ejecteur SMP 15 - 30, SCP 20 –30 (aussi version réglée...RD/RE) / Eyector
SMP 15 - 30, SCP 20 –30 (también en versión con regulación...RD/RE)
Ejecteur SCP 10 –15 ...FS (avec commande exterieure) /
Eyector SCP 10 –15 ...FS (para control remoto)
Ejecteur SMP 15 - 30 ... / SCP 20 –30 (avec commande extérieure) /
Eyector SMP 15 - 30 ... / SCP 20 –30 (para control remoto)
Ejecteur SCP 10 –15 ...FS-RP (avec commande extérieure, réglée
pneumatiquement) / Eyector SCP 10 –15 ...FS-RP (para control remoto y
regulación neumática)
Ejecteur SMP 15 - 30 ... / SCP 20 –30 ... FS-RP (avec commande extérieure,
réglée pneumatiquement) / Eyector SMP 15 - 30 ... / SCP 20 –30 ... FS-RP
(para control remoto y regulación neumática)
Pos.
Qté./
Cant
Designation
Denominación
Appareil / Aparato
No. d'article /
Ref.-Nº
Notez le couple /
Observan esfuerzo de
torsión
Legende
4
1
Carter du filtre complet
Carcasa de filtro completa
SCP 10-15
10.02.02.00809
0,8 Nm
VB
1
Carter du filtre complet
Carcasa de filtro completa
SMP / SCP 20-30...
10.02.02.00808
0,8 Nm
VB
5
1
Elément filtrant
Elemento de filtro
SCP 10-15
10.02.02.00655
V
1
Elément filtrant
Elemento de filtro
SMP / SCP 20-30
10.02.02.00654
V
6
1
Amortisseur de bruit
Silenciador
SCP 10-15
10.02.02.00653
V
1
Amortisseur de bruit
Silenciador
SMP 15-20 / SCP 20...
10.02.02.00651
V
1
Amortisseur de bruit
Silenciador
SMP 25-30 / SCP 25-30...
10.02.02.00652
V
1
Silencieux fendu
Silenciador ranurado
SMP 25-30 / SCP 25-30...
10.02.02.01318
V
1
Silencieux fendu
Silenciador ranurado
SCP 10-15
10.02.02.01497
V
1
Silencieux fendu
Silenciador ranurado
SMP 15-20 / SCP 20
10.02.02.01533
V
7
1
VS-V-A-EM-M8-kpl
VS-V-A-EM-M8- compl.
SMP/SCP...VM
10.06.02.00095
1 Nm
E
1
VS-V-A-PNP-S-M8-kpl
VS-V-A-PNP-S-M8- compl.
SMP/SCP...VE
10.06.02.00096
1,4 Nm
E
1
VS-V-PNP
VS-V-PNP
SMP/SCP...VEH/RE
10.06.02.00027
0,8 Nm
E
1
VS-V-D-PNP
VS-V-D-PNP
SMP/SCP...VD/RD
10.06.02.00049
1 Nm
E
1
VS-V-PM-NC
VS-V-PM-NC
SMP/SCP...FS
10.06.02.00118
1 Nm
E
SMP/SCP...FS RP-NO
10.06.02.00118
1 Nm
E
1
VS-V-PM-NO
VS-V-PM-NO
SMP/SCP...FS
10.06.02.00117
1 Nm
E
9
1
Electrovanne (1)*
Válvula e-magnética (1)*
SCP 10-15 NO...
10.05.01.00103
0,2 Nm
E
1
Electrovanne (1)*
Válvula e-magnética (1)*
SCP 10-15 NC...
10.05.01.00196
0,2 Nm
E
1
Electrovanne (1)*
Válvula e-magnética (1)*
SMP/SCP 20-30 NO...
10.05.01.00107
0,8 Nm
E
1
Electrovanne (1)*
Válvula e-magnética (1)*
SMP/SCP 20-30 NC...
10.05.01.00106
0,8 Nm
E
11
1
Electrovanne (2)*
Válvula e-magnética (2)*
SCP 10-15 NO/NC...
10.05.01.00196
0,2 Nm
E
1
Electrovanne (2)*
Válvula e-magnética (2)*
SMP/SCP 20-30 NO/NC...
10.05.01.00106
0,8 Nm
E
14
1
Clapet anti-retour
Válvula de retención
SCP 10-15
10.02.02.01665
E
1
Clapet anti-retour
Válvula de retención
SCP 20-30 / SMP 15-30…FS
10.02.02.01295
E
* Fonctions de la valve: (1) Fonction „Aspirer“ / (2) Fonction „Dégonfler“ / Función de la válvula: (1) Función „Aspirar“ (2) Función „Soplar“
E= Pièce de rechange, V= Pièce d’usure, VB= Sous-ensemble à pièces d’usure, contient des pièces d’usure /
E= Pieza de repuesto, V= Pieza de desgaste, VB= Grupo constructivos de desgaste, contiene piezas de desgaste
