Schwaiger LWH 240 User manual

1

2
HERSTELLERINFORMATION
Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen kontak-
tieren Sie bitte unseren technischen Support.
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: [phone]
www.schwaiger.de
[e-mail]
Geschäftszeiten:
Montag bis Donnerstag: 08:00 - 17:00 Uhr
Freitag: 08:00 - 14:30 Uhr

3
Inhaltsverzeichnis
HERSTELLERINFORMATION .................................................... 2
WARNUNG ................................................................... 4
Sicherheitshinweise............................................................. 4
Benötigtes Werkzeug ........................................................... 4
Paketinhalt.................................................................... 5
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Montage auf Holz .............................................................. 6
Montage auf Beton ............................................................. 8
Installieren der Blenden......................................................... 10
Installieren der Montageplatte .................................................... 11
Verlegen der Kabel (Kabelführung) ................................................ 13
Ausrichtung .................................................................. 14
Technische Daten ............................................................. 15

4
WARNUNG
• BeginnenSiemitderInstallationdesProduktserst,nachdemSiedieAnweisungenundWarnun-
gen in dieser Installationsanleitung gelesen und verstanden haben. Falls Sie irgendwelche Fragen
zu einer Anweisung oder Warnung haben, nehmen Sie bitte Kontakt mit Ihrem Händler vor Ort auf.
• BittebeachtenSiebezüglichdeserforderlichenAbstandsvonderWanddieEmpfehlunginder
Installationsanleitung, um das Risiko von Sachschäden zu vermeiden.
• DiesesProduktsolltenurvoneinerPersonmitgutenmechanischenFähigkeitenundgrundleg-
enden Erfahrungen im Hinblick auf Gebäudekonstruktion installiert werden.
• StellenSiesicher,dassdieStützächedaskombinierteGewichtallerGeräte,angebrachterHard-
ware und Komponenten sicher trägt.
• ÜberschreitenSieniemalsdiemaximaleTragfähigkeit.
• StellenSiebeiMontageinWandpfostenausHolzsicher,dassdieBefestigungsschraubeninder
Mitte der Pfosten verankert sind. Die Verwendung eines Auf-Stoß-Balkensuchers wird dringend
empfohlen.
• SetzenSieimmereinenHelferodereinemechanischeHebevorrichtungein,umGerätesicher
anzuheben und zu positionieren.
• ZiehenSieSchraubenfestan,ohnediesejedochzuüberdrehen.EinÜberdrehenkanndieKom-
ponenten beschädigen, wodurch deren Haltekraft erheblich reduziert wird.
• Dieses Produkt ist nur zur Verwendung in Innenräumen vorgesehen. Eine Verwendung des
Produkts im Freien könnte zu Produktversagen und Personenschäden führen.
Sicherheitshinweise
WennSieZweifelaneinersicherenMontagehaben,lassenSiediesevoneinemqualiziertenFach-
mann ausführen.
SCHWAIGER kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch
falsche Montage oder nicht bestimmungsgemäßen Gebrauch verursacht wurden.
Beachte: Das mitgelieferte Befestigungsmaterial ist nur für massive Wandkonstruktionen geeignet.
Wenn Sie sich nicht über die Beschaffenheit der vorhandenen Wand im Klaren sind, konsultieren Sie
einenFachmann.DasmitgelieferteZubehöristnichtfürStahlgeeignet.
Benötigtes Werkzeug
Kreuzschlitzschraubendreher
Bohrmaschine, 4,5 mm Holzbohrer und 10 mm Mauerbohrer
Markierungsstift
Hammer

5
WICHTIG:
Stellen Sie vor der Installation sicher, dass alle Teile vorhanden sind, indem Sie die Teileliste
kontrollieren. Falls irgendwelche Teile fehlen oder fehlerhaft sind, rufen Sie bitte Ihren Liefer-
anten wegen Ersatz an.
Paket M
Paket W
Montageplatte (1x)
A
Halterungsarm (1x)
B
linker Kabelclip (1x)
C
rechter Kabelclip (1x)
D
Obere Blende (1x)
E
Untere Blende (1x)
F
Sicherungsclip
(1x)
G
Imbusschlüssel
4 mm (1x)
H
Imbusschlüssel
6 mm (1x)
I
M4x14 (4x)
M-A
M5x14 (4x)
M-B
M6x14 (4x)
M-C
M8x20 (1x)
M-D
D5 Unterlegscheibe (4x)
M-E
D8 Unterlegscheibe (4x)
M-F
Abstandhalter (8x)
M-G
ST6.3x50 (3x)
W-A
Dübel (3x)
W-B
D6 Unterlegscheibe (3x)
W-D

6
1. Montage

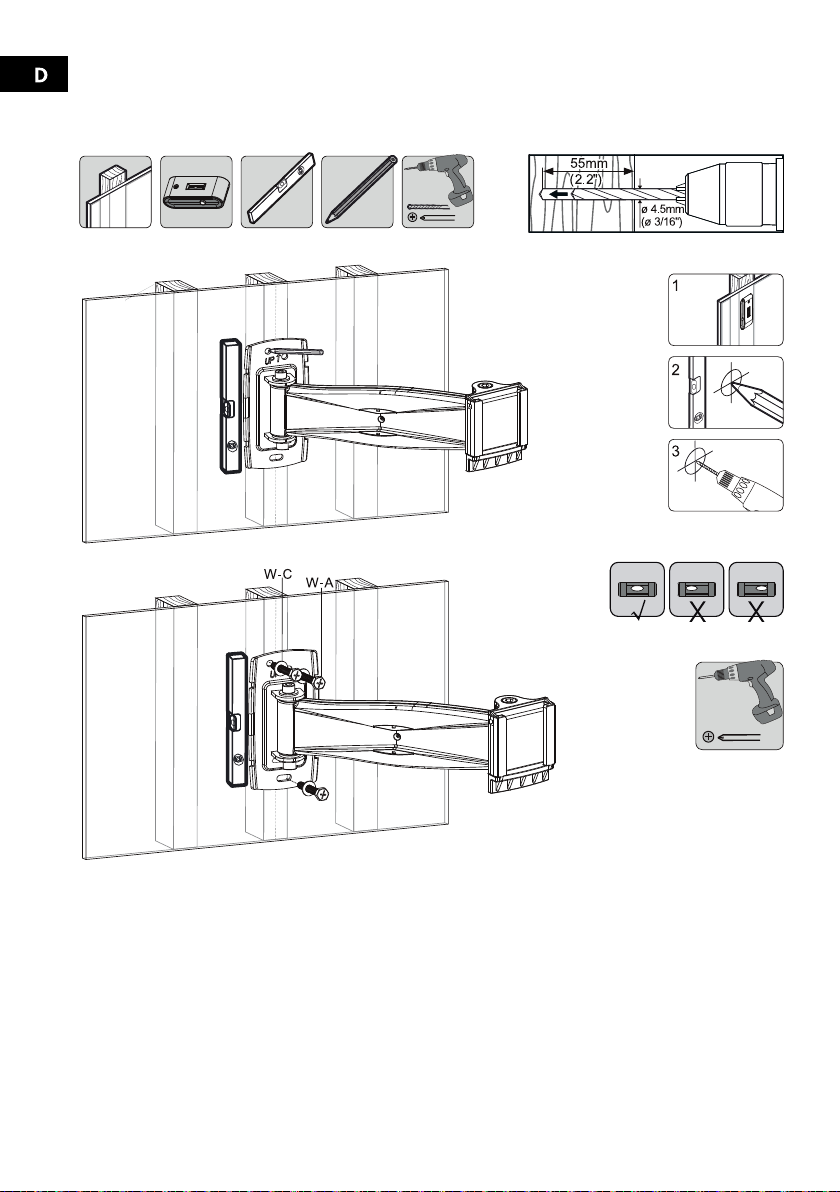

1.1. Montage auf Holz
Finden und markieren
Sie die exakte Position
der Befestigungslöcher.
Löcher
vorbohren.
Befestigen Sie den Wandhalter mit den Schrauben (W-A) an der Wand.
ACHTUNG: Schrauben nicht überdrehen!

7
WARNUNG
• StellenSiesicher,dassdieStützächedaskombinierteGewichtallerGeräte,angebrachterHard-
ware und Komponenten sicher trägt.
• ZiehenSiedieSchlüsselschraubenfestan,ohnediesejedochzuüberdrehen.EinÜberdrehen
kann die Schrauben beschädigen, wodurch deren Haltekraft erheblich reduziert wird.
• StellenSiesicher,dassdieBefestigungsschraubeninderMittederPfostenverankertsind.Die
Verwendung eines “Auf-Stoß”-Balkensuchers wird dringend empfohlen.
• DiemitgeliefertenSchraubendienenderBefestigungderHalterunganPfostendurchTrockenbau-
wände oder Verputz mit Standardstärke. Der Installateur ist dafür verantwortlich, Schrauben für
andere Arten von Montagesituationen bereitzustellen.
• VerwendenSieeinenBalkensucher,umdieKantenderPfostenzunden.DieVerwendungeines
Auf-Stoß-Balkensucherswirddringendempfohlen.ZeichnenSiebasierendaufdenKanteneine
vertikale Line in der Mitte des Pfostens.
• HaltenSiedieWandplattealsVorlageandieWand.NunmarkierenSiedenMittelpunktderdrei
Befestigungslöcher. Stellen Sie sicher, dass sich die Befestigungslöcher in der Mittellinie des Pfos-
tensbenden.
• BohrenSiedrei50mmtiefeLöchermit4,5mmDurchmesser.DrehenSiedieSchlüsselschrauben
(W-A) in die Wand ein, ohne diese zu überdrehen.

8
1.2. Montage auf Beton
Finden und markieren
Sie die exakte Position
der Befestigungslöcher.
Löcher
vorbohren.
Befestigen Sie den Wandhalter mit den Schrauben (W-A) an der Wand.
ACHTUNG: Schrauben nicht überdrehen!
Abb. 1.2

9
WARNUNG
• StellenSiebeiderMontagedesProjektorhaltersanPorenbetonsteinsicher,dassfürdieDübelindem
Loch mindestens 1-3/8” tatsächliche Betonstärke vorhanden sind. Bohren Sie nicht in Mörtelfugen!
Stellen Sie sicher, in einen soliden Teil des Steins zu bohren, im Allgemeinen mindestens 2,5 cm
von der Seite des Steins entfernt. Anstelle einer Schlagbohrmaschine wird zum Bohren des Lochs
eine Bohrmaschine mit langsamen Lauf empfohlen, um zu verhindern, dass das Loch hinten aus-
bricht, wenn Sie auf ein Loch oder einen Hohlraum treffen.
• DerInstallateurmusssicherstellen,dassdieStützächedaskombinierteGewichtallerGeräte,
angebrachter Hardware und Komponenten sicher trägt.
• VerwendenSiedieWandplattealsVorlage,umdiePositionvon3LöchernanderWandzumarki-
eren, wie in Abb. 1.2 gezeigt.
• BohrenSiedieseLöchermiteinem10mmMauerbohrermindestens50mmtiefvor.SteckenSie
injedesLocheinenDübel(W-B).DrehenSiedieSchlüsselschrauben(W-A)indieWandein,ohne
diese zu überdrehen.

10
2. Installieren der Blenden

ODER
ODER
11

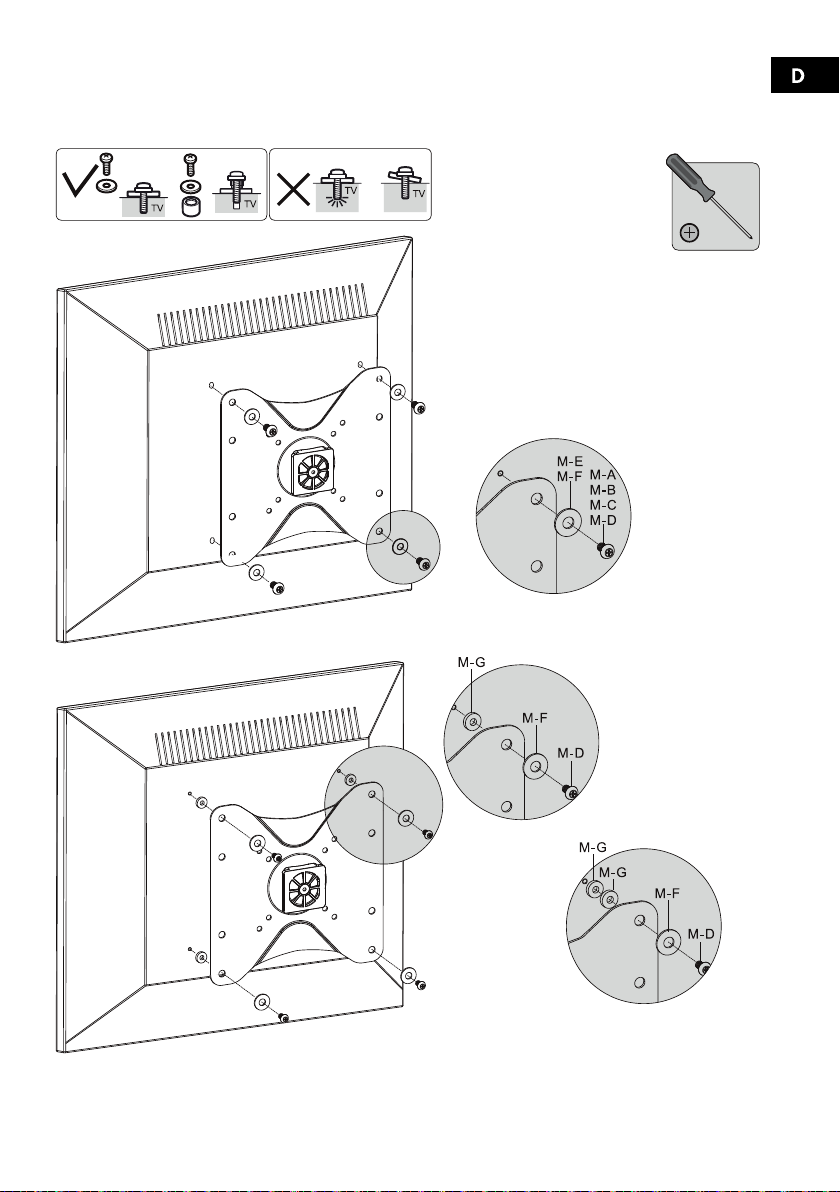

3. Installieren der Montageplatte

12
Lockern bzw. ziehen Sie die
Stellschraube mit dem 4 mm
Imbusschlüssel an.
Setzen Sie die Montageplatte
vorsichtigindenHalterungs-
arm.
Fixieren Sie mit dem Sicherungs-
clip die Montageplatte mit dem
Halterungsarm.

13
5. Verlegen der Kabel (Kabelführung)
HINWEIS!
Spannen Sie das Kabel
bevor Sie den Klemmclip
schließen.

14
6. Ausrichtung

15
202 mm
200 mm
100 mm
200 mm
75 mm
min. 55 mm - max. 280 mm
100 mm
+/- 15°
360°
+/- 90°
+/- 90°
Technische Daten
EASY
INSTALLATION
CLICK&SAVE

16
COMPANY INFORMATION
Dear customer,
In case you will need further technical support and your dealer is not available please contact our
help line:
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: [phone]
www.schwaiger.de
[e-mail]
Opening hours
Monday to Thursday: 08:00-17:00 h
Friday: 08:00-14:30 h

17
Table of Contents
COMPANY INFORMATION...................................................... 16
WARNING ................................................................... 18
Safety Notes ................................................................. 18
Tools ....................................................................... 18
Package Content.............................................................. 19
Mounting .................................................................... 20
Wood Ceiling Mounting ......................................................... 20
Solid Brick and Concrete Mounting ................................................ 21
Installing the Decorative Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Installing the VESA Plate........................................................ 23
Hanging the TV onto the Wall Plate. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Technical Information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

18
WARNING
• Donotbegintheinstallationuntilyouhavereadandunderstoodtheinstructionsandwarnings
containedinthisinstallationsheet.Ifyouhaveanyquestionregardinganyoftheinstructionsor
warnings, please contact your local distributor.
• ThismountingbracketwasdesignedtobeinstalledandutilisedONLYasspeciedinthismanual.
Improperinstallationofthisproductmaycausedamageorseriousinjury.
• Thisproductshouldonlybeinstalledbysomeonewithgoodmechanicalabilitywhohasbasic
buildingexperienceandfullyunderstandsthismanual.
• Makesurethatthesupportingsurfacewillsafelysupportthecombinedweightoftheequipment
and all attached hardware and components.
• Alwaysuseanassistantormechanicalliftingequipmenttosafelyliftandpositiontheequipment.
• Tightenscrewsrmly,butdonotovertighten.Overtighteningcancausedamagetotheitems,This
greatly reduces their holding power.
• Thisproductisintendedforindooruseonly.Usingthisproductoutdoorscouldleadtoproduct
failureandpersonalinjury.
Safety Notes
Ifyouhavedoubtsaboutasafeinstallation,haveitinstalledbyaqualiedtechnician.
SCHWAIGERcannotbeheldresponsiblefordamageorinjurycausedbyimproperinstallationor
improper use.
Note: The included mounting hardware is only suitable for solid wall/ceiling construction. If you are
notsureoftheconditionoftheexistingwall/ceilinginmind,consultaspecialist.Theincludedhard-
ware is not suitable for steel.
Tools
Cross screwdriver
Power drill, 4,5 mm drill bits for Wood and 10 mm drill bits for stone
Pencil
Mallet

19

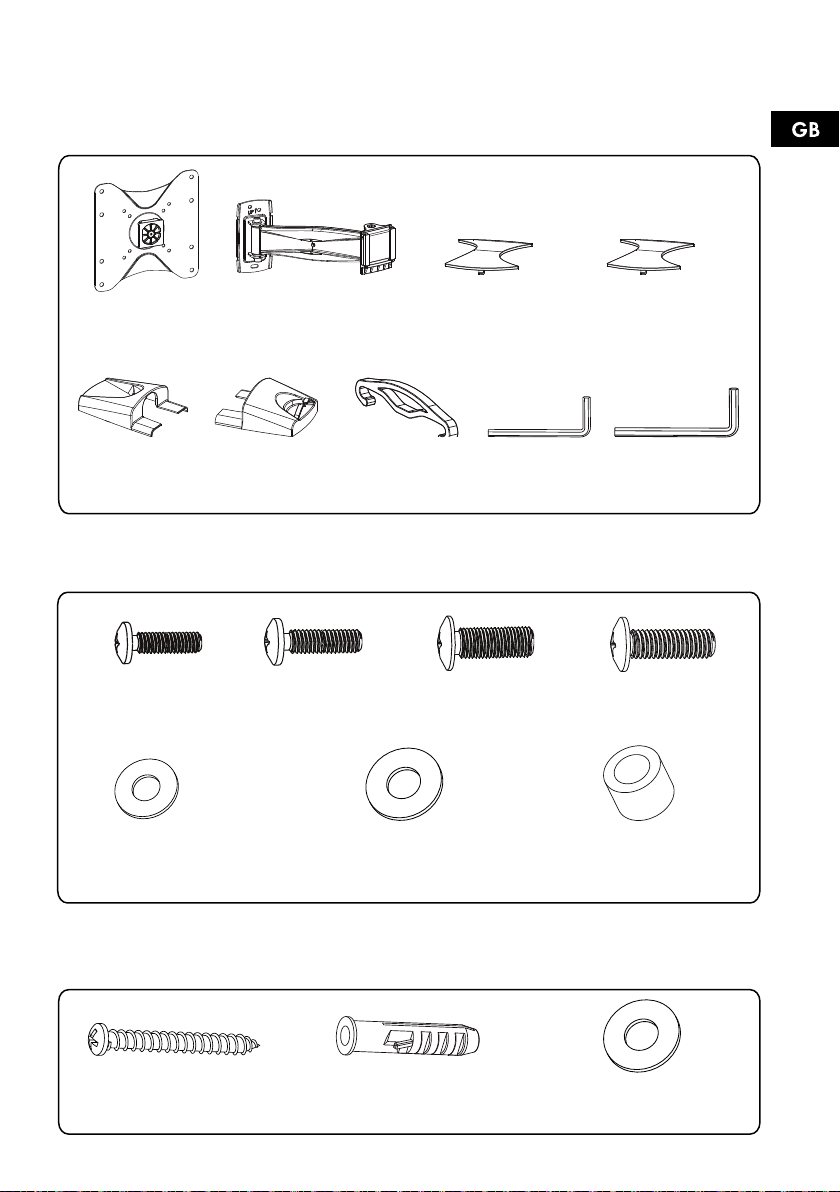

IMPORTANT:
Ensure that you have received all parts according to the component checklist prior to instal-
lation. If any parts are missing or faulty, telephone your local distributor for a replacement
ST6.3x55 (3x)
W-A
concrete anchor (3x)
W-B
D6 washer (3x)
W-C
Package M
Package W
VESA plate (1x)
A
articulated arm as-
sembly (1x) B left cable clip (1x)
C
right cable clip (1x)
D
top decorative
cover (1x)
E
bottom decorative
cover (1x)
F
safety buckle
(1x)
G
Allen key
4 mm (1x)
H
Allen key
6 mm (1x)
I
M4x14 (4x)
M-A
M5x14 (4x)
M-B
M6x14 (4x)
M-C
M8x20 (1x)
M-D
D5 washer (4x)
M-E
D8 washer (4x)
M-F
smal spacer (8x)
M-G

20
1. Mounting
1.1. Wood Ceiling Mounting
Find and mark the ex-
act location of mounting
holes.
Drill three pilot
holes.
WARNING
• Makesurethatmountingscrewsareanchoredintothecenterofthestuds.Theuseofastudnder
is highly recommended.
• Installersareresponsibletoprovidehardwareforothertypesofmountingsituations.
• Installersmustverifythatthesupportingsurfacewillsafelysupportthecombinedweightofthe
equipmentandallattachedhardwareandcomponents.
