1. PACKAGE CONTENT
* The values from the table represents the number of items inside the package.
(*1 Three pieces in WiFi model only)
(*2 One piece in WiFi model only)
A: Tapping saddle
for securing PSS3
onto 2” hose
(f=50 mm)
B: Foot filter
(PP riser)
C: Mounting
bracket kit
(f=6 mm screws)
D: FPM Lip valve
(3/8” GAS)
E: PSS3 probe-
holder (1/2” GAS)
F: pH probe
G: Redox probe
H: pH 7 Buffer
solution
I: pH 4 Buffer
solution
J: 465 mV
Calibration
solution
K: Water
L: 4x6 (IDxOD mm)
PVC tube (4m)
M: 4x6 (IDxOD mm)
PE tube (5m)
N: Reducer for
injection valve
(1/2” M to 3/8” F)
O: Temperature
Probe
(1/2” M)
Item*
System
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
PoolDose pH
2(*1)
1
1
1
1
1
-
1
1
-
1
1
1
1
1(*2)
PoolDose ORP
2(*1)
1
1
1
1
-
1
-
-
1
1
1
1
1
1(*2)
WARNING!
Before carrying out ANY work inside control panel of the PoolDose
device, make sure you disconnect it from the power supply.
Failure to comply with the instructions contained in this manual
could cause injury to people and/or damage to the appliance and
the system.

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
2
WARNING!
These products are DANGEROUS and require special precautions during use, handling and storage.
• NEVER mix chemical products.
• NEVER allow children or people who have not read this manual to use or tamper with PoolDose or any
of its peripheral components (including chemical products).
pH chemical products:
• ABSOLUTELY not recommended => pure sulphuric acid
• Recommended for lowering pH => negative pH (with a sulphuric acid base)
• Recommended for raising pH => positive pH (sodium carbonate or bicarbonate)
ORP chemical products:
• ABSOLUTELY not recommended => all types of organic chlorine
The pH / ORP probes are subject to wear and tear and therefore are not covered by the warranty.

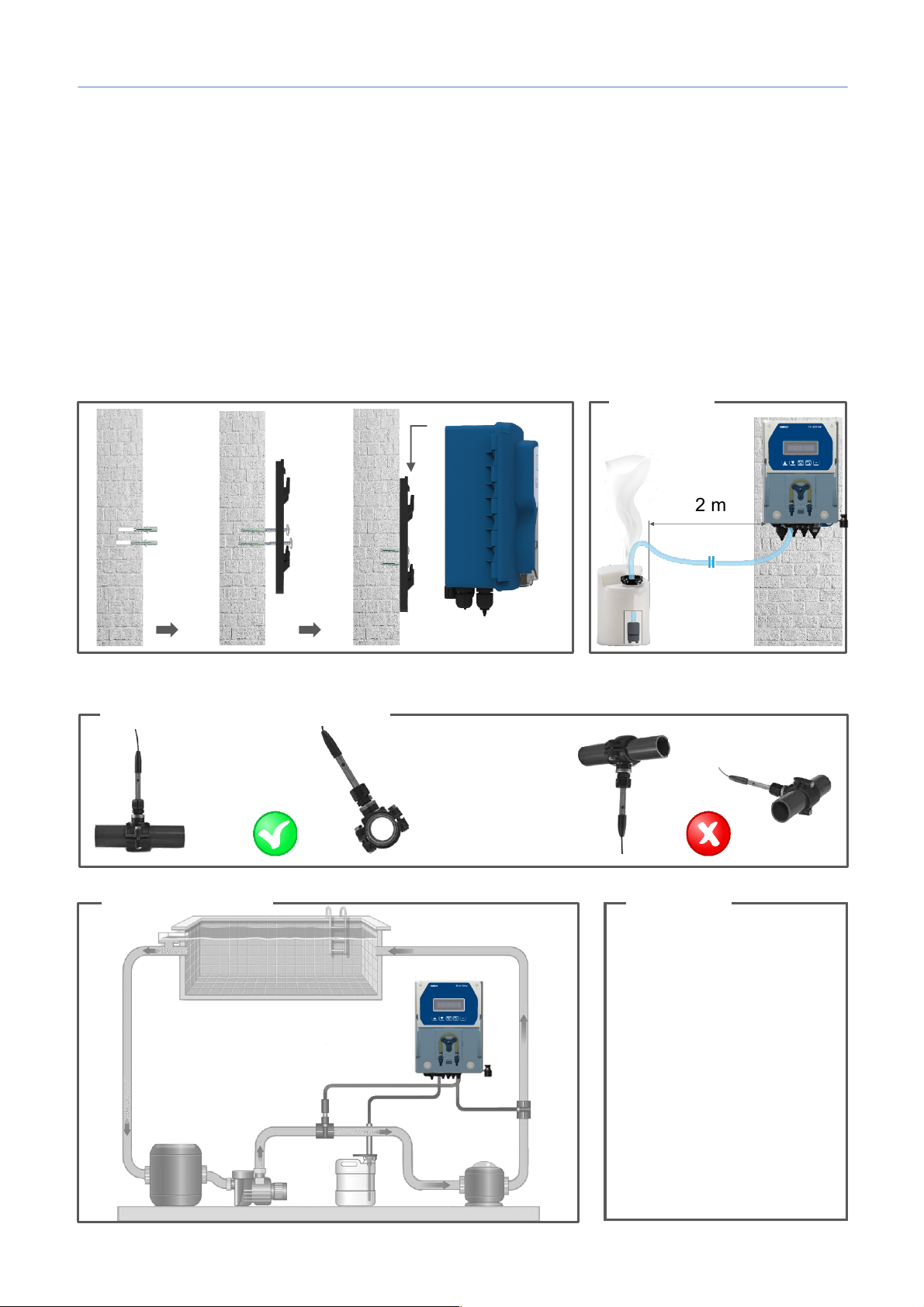

2. INSTALLATION INSTRUCTIONS
Use with salt chlorinator:
For the pH systems, to prevent the
risk of system malfunctioning or
damage, observe the following
instructions:
1. Position the pH measuring
probe prior to the chlorinator
cell.
2. To eliminate eddy currents,
connect the pool water to an
electrical ground point
3. Position the product injection
point after the chlorinator cell.
The probe’s angle of
inclination must never
exceed 45° from
vertical.
For optimum probe
reading, position it
perpendicular to the
tubing.
Probe positioning
Installation plant
Warning!
Make sure that the injection pressure is below 1.5 bar
2 m
Warning!

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
3
3. ELECTRICAL CONNECTIONS
Connect the power supply cable to the mains and the servocontrol pre-wired cable to the auxiliary contact of the
filter box (230 Vca).
Wiring diagram:
1. Input Level Probe (Product Tank)
2. Input Frequency signal by Water meter pulse sender
3. RS485 Serial Port (optional)
4. Input Temperature Probe (PT100 sensor not included)
5. Output Relay Auxiliary Pump (Dry contact, Relay 250 Vac 10 A)
6. Output Relay Alarm remote (Dry contact, Relay 250 Vac 10 A)
4. TECHNICAL SPECIFICATIONS
(Note: the pH measurement is temperature compensated at 25 °C; range temperature measure: 0…+55°C)
Specifications
PoolDose pH
PoolDose ORP
Measure range
3.0 ÷ 10.0 pH; 0…+55°C
200 ÷ 999 mV, 0…+55°C
Set Point range
6.0 ÷ 8.0 pH
400 ÷ 850 mV
Alarm range
6.0 ÷ 8.0 pH
600 ÷ 800 mV
Accuracy
± 0.04 pH; ±0.5°C
± 2 mV; ±0.5°C
Resolution
0.1 pH, ±1°C
10 mV; ±1°C
Power supply
220-240 Vac 50-60 Hz
Insulation class
II
Consumption
10 W
Pump flow rate
1,5 l/h
Max. back-pressure
1,5 bar
Probe calibration
Automatic
Pump state
Proportional dosing
Peristaltic tube (ID x OD mm)
Santoprene 6 x 9 mm
Dimensions (H x W x D mm)
224 x 165 x 126 mm
Weight
3.0 kg
1
2
3
4
5
6
PT100 temperature probe
2 wires 3 wires
4
Recirculating pump
230V

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
4
5. SETUP INSTRUCTIONS POOLDOSE SYSTEM
Program Setup – Press for 5 seconds
At the entry of each menu item, the parameter can be directly modified using the arrow keys ( and ).
Confirmation of the current setting and switching to the next item is done by pressing the button.
The menu has a circular structure: once you arrive at last item, the confirmation of the parameter set by
pressing , determines the return to the first menu item.
1 Language – It is possible to select between 5 available languages: EN, FR, IT, DE, ES
2 Setpoint – 7.4pH (5-9pH) / 700mV (300-900mV)
3 Type_dosing – Acid (Acid/Alka) / Low (Low/High)
4 Time_on = 30seconds (range from 1 to 360 seconds)
5 Time_off = 60seconds (range from 1 to 360 seconds)
6 Advanced menu
4.1 Select Measure – (pH/ORP)
4.2 Circulation pump – (Enabled/disabled)
4.3 Temp. compensation – (Auto/Manual 25°C, range 15…45°C)
4.4 Temp. probe Calibration – Reference (PT100 sensor) or Disabled
4.5 OFA_OFF – (0-60min.)
4.6 Input Flowrate
§ Pulse/ liter 1:1
§ Unit measure m³, l.
4.7 Calibration
§ Two points
§ Single point
§ Referece
4.8 Peristaltic dosing type
§ On/Off
§ Timed
§ Prop
§ Off
4.9 Aux Relay (Off/On)

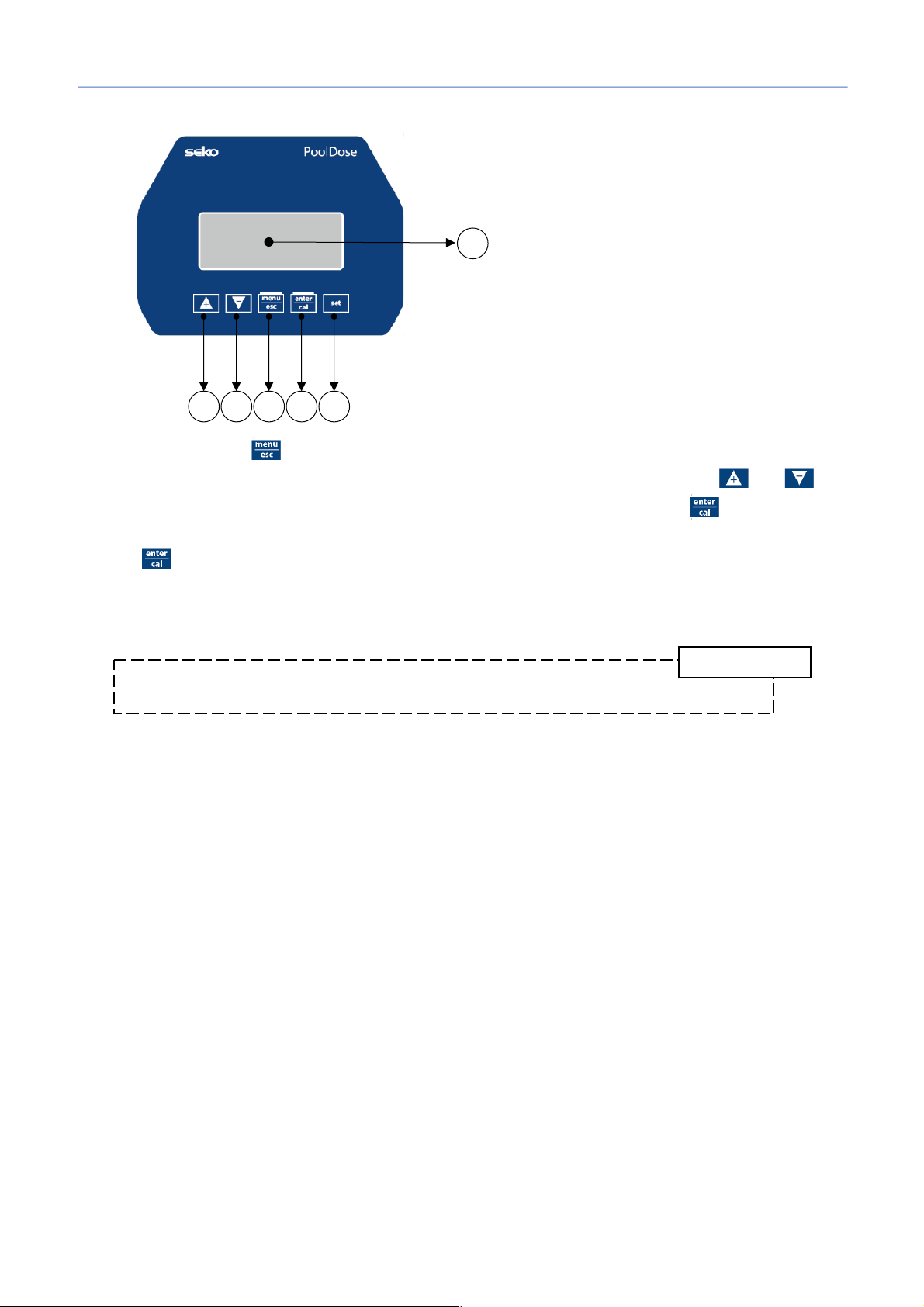

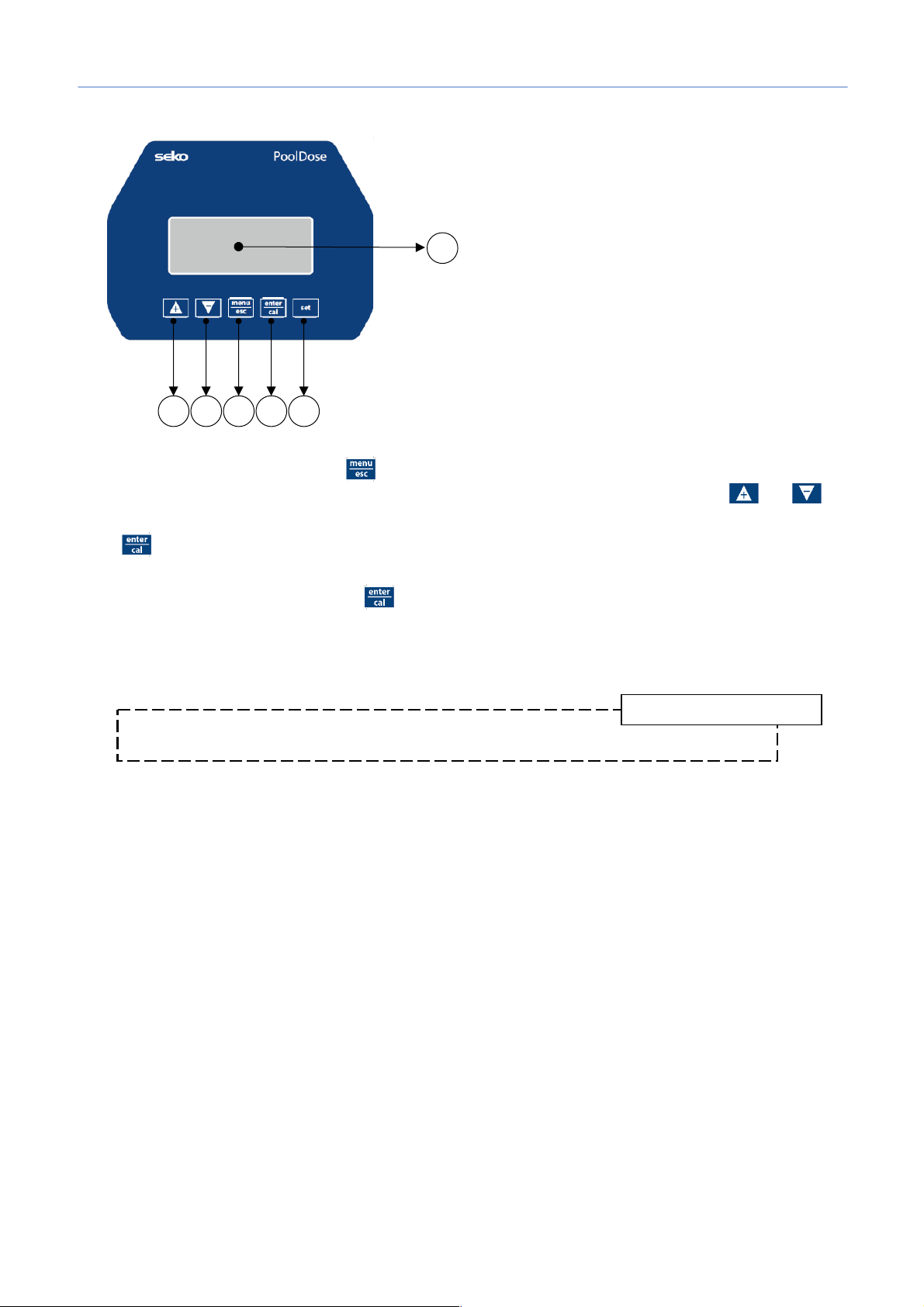

1) Button to increase the value
2) Button to decrease the value
3) Button Menu/Esc
4) Button Cal/OK
5) Button to set the setpoint
6) Digital display
* Timed dosing only
1
2
3
4
5
6

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
5
Save and exit Program setup – Press
Pressing the key determines the exit from the programming menu with saving of the parameters, if the
parameter of the menu item in which one is in has not been changed when pressing the key.
Set Point adjustment
Press the button for 3 seconds, use and to set the desired value.
Stand-by mode (backlight on)
Press and buttons simultaneously for 5 seconds to switch off the unit backlight. Dosage and
calibration are disabled. To exit standby, press and buttons simultaneously.
Priming
Only while the pump is in stand-by press down and in the same time.
Flowrate counter reset
To reset value of "Partial Totalizer" press button for 3 seconds, in stand-by mode only.
OFA reset
Press the esc button for one click, reset countdown value.
Offset/Slope Menu
Press and buttons the unit show Offset/Slope calibration value, press or to scroll the
menu.
Note: Timeout setting menu, after 120 seconds without action the controller escape itself without saving parameters.
Display example:
7.2pH 32°C
LEV Ta 2546m3
Alarm list
-Circ. Pump OFF
-LEV
-WDG
-OFA1 & OFA2
-Stand By
-Flow
-NO WiFi
Flow water totalizer
Absolut
Resettable
Temperature measure
pH measure
720 mV 32°C
LEV Ta 2546m3
ORP measure
Flow water totalizer
Absolut
Resettable
Temperature measure
Alarm list
-Circ. Pump OFF
-LEV
-WDG
-OFA1 & OFA2
-Stand By
-Flow
-NO WiFi

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
6
6. INTERNAL WEB SERVER
Download SekoLink
Register your account
Thanks to QrCode login in internal webpages
Set:
User= ADMIN
Psw= 0000
Set your WiFi lan name and Password and confirm.
Complete your device registration

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
7
Thanks to your registration it is possible to use sekolink and sekoweb free of charge.
Thanks to sekolink it is possible to mange your pool:
• Monitoring and limited management
• Smartphone app compatible with iPhone or Android
• For end users
Use sekoweb address link www.sekoweb.com or APP
to manage your pools with professional webportal:
• Monitoring and complete management
• Internet portal accessible via online login or by
scanning a product’s QR code
• For pool and spa installers, technicians and engineers

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
8

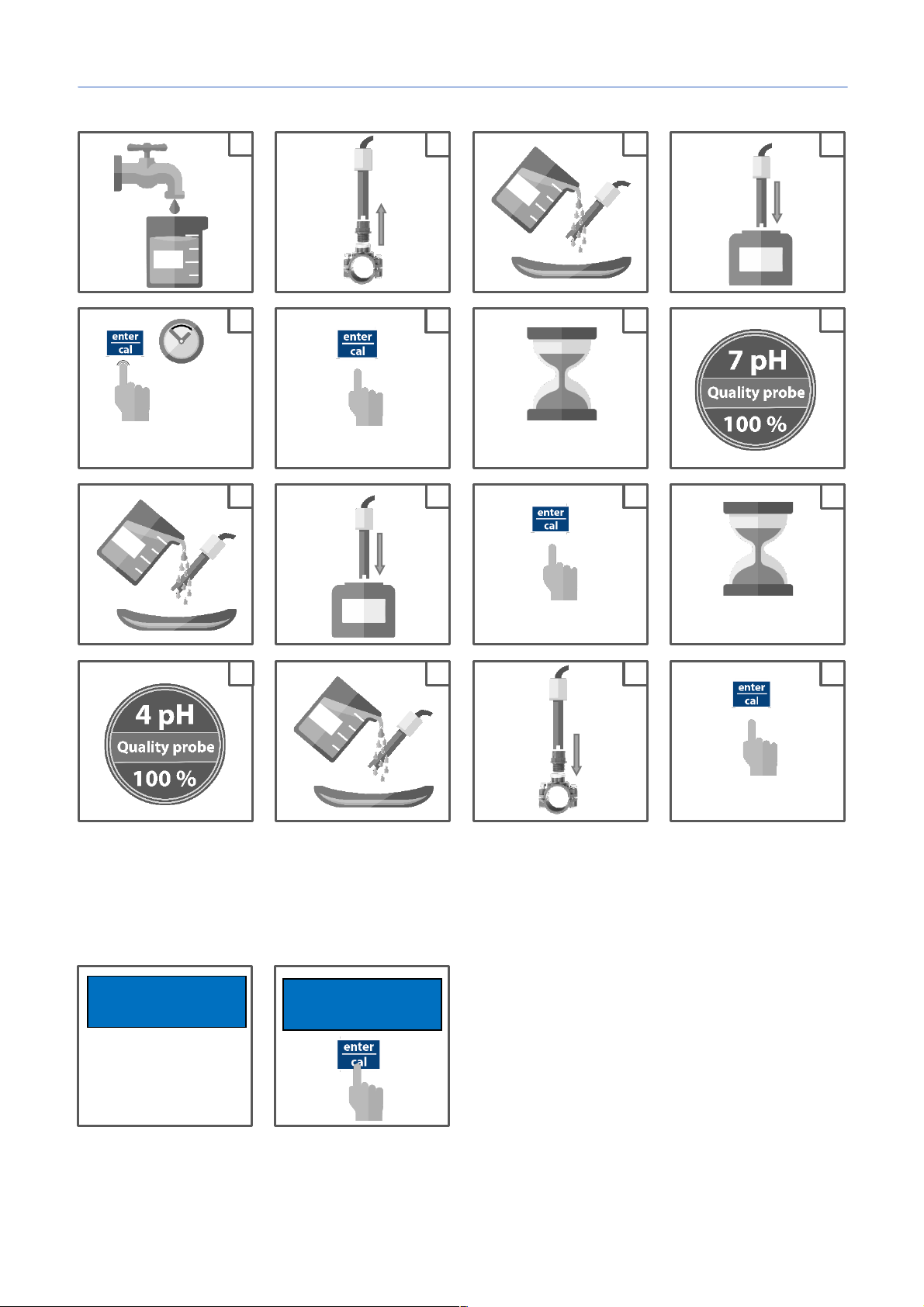

7. pH CALIBRATION
Note: If you have selected the “1 point cal.”, the calibration will be made only in 1 point using the 7 pH buffer
solution.
Reference calibration
5 s
Set pH calibration
7 pH
60 s
4 pH
60 s
7 pH calibration
4 pH calibration
H2O
H2O
H2O
Save and exit
H2O
16
15
13
14
12
9
10
4
5
6
7
1
2
3
8
11
The unit will flash a
temperature value
Set the temperature value
measured with the instrument
Ex. 7.4 pH
CAL Reference
7.2 pH
CAL Reference
7.4 pH

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
9

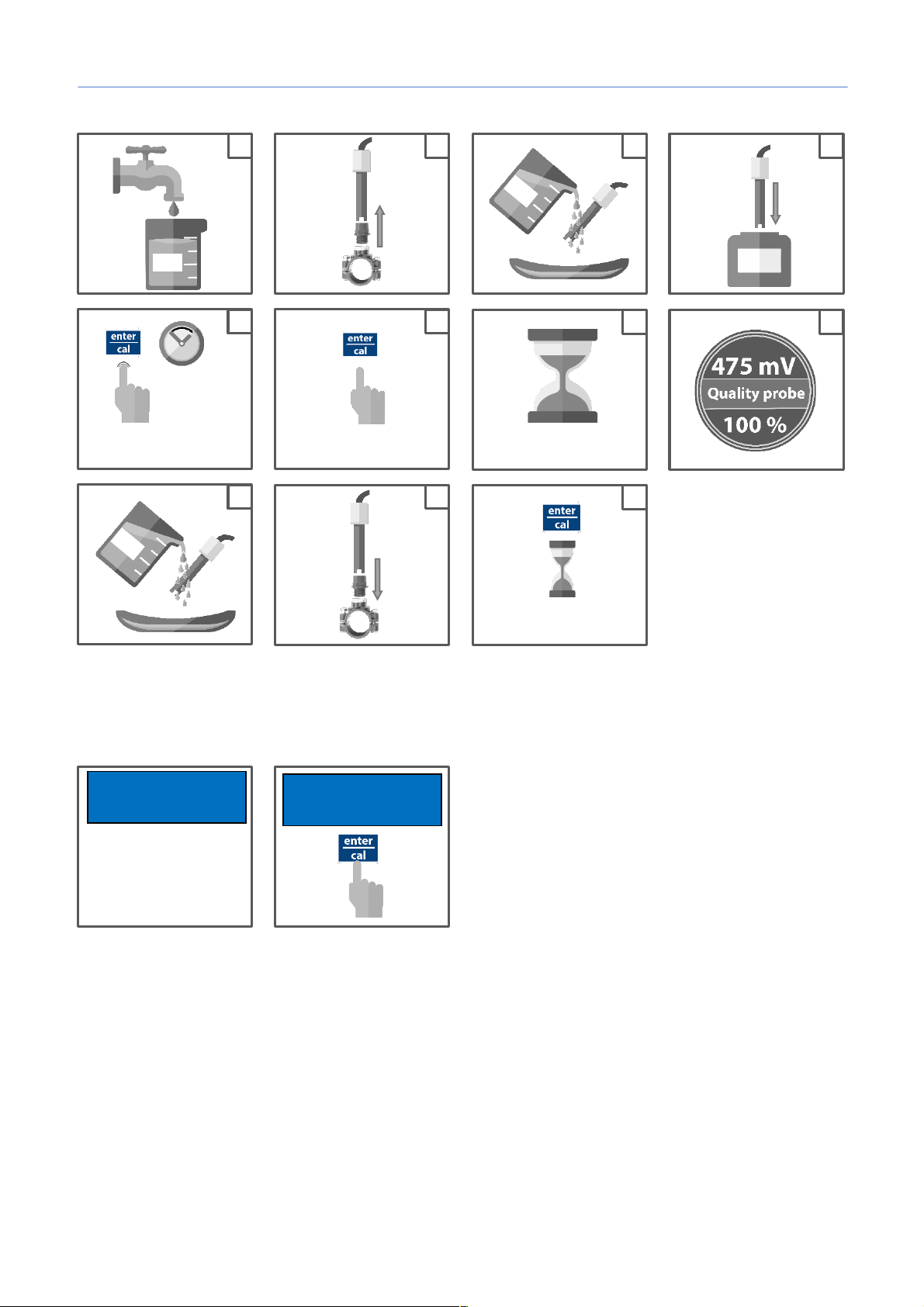

8. ORP CALIBRATION
9. TEMPERATURE CALIBRATION
5 s
Set ORP calibration
475mV
60 s
H2O
H2O
475 mV calibration
H2O
Save and exit
9
10
4
5
6
7
1
2
3
8
11
The unit will flash a
temperature value
Set the temperature value
measured with the instrument
Ex. 27°C
CAL Reference
26°C
CAL Reference
27°C

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
10

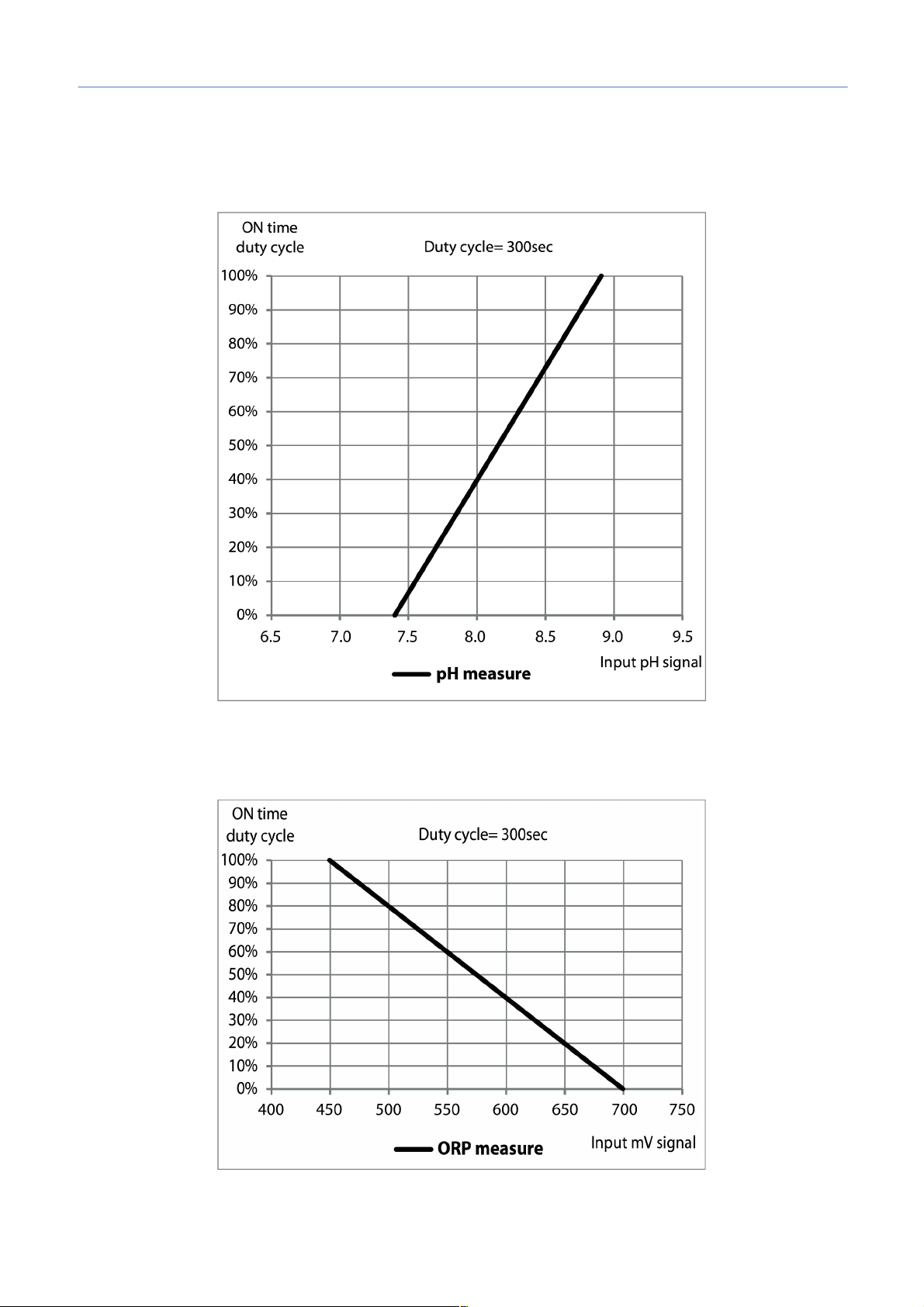

10. PROPORTIONAL DOSING
Setpoint = 7.4 pH
Dosing mode = Acid
Proportional band: 1,5 pH (non-modifiable value)
Setpoint = 700 mV
Dosing mode = Low
Proportional Band= 250 mV (non-modifiable value)

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
11
11. ALARMS
Alarm
Display PoolDose pH
Display PoolDose ORP
Actions to do
Level
TANK Level LOW
-
- Restore Product tank
Measure out
of range
MEASURE TOO LOW
(<6 pH)
MEASURE TOO HIGH
(>8 pH)
MEASURE TOO LOW
(<600 mV)
MEASURE TOO HIGH
(>800 mV)
- Replace or check the
measure probe
- Restore pH / ORP measure
OFA Alarm
(time > OFA
time)
OFA
-
- Push to reset
Flow Rate
FIlTRATION OFF
-
- Restore Flow Rate
Calibration
Function
Error_______4_pH
Error_______7_pH
calibrat_____ pH7
Error_______700_mV
- Restore Probe or Buffer
solution and repeat
calibration procedure
System Error
Parameters error
- Press to restore Default
parameter
- Broken Unit
Modbus Error
wdg
- Press to reset
- Restore communication
Default Parameters
PoolDose pH
PoolDose ORP
Language
EN
Time OFA
OFF
Flow Input
OFF
Set Point value
7.4 pH
700 mV
Calibration
7 pH / 4 pH (2-point)
475 mV
Dosing Method
Acid
Low
Alarm measure:
n
Item
Limits
1
Temp. Measure min
+10°C
2
Temp. Measure Max
+38°C
3
pH Measure min
6 pH
4
pH Measure Max
8 pH
5
ORP Measure min
+600 mV
6
ORP Measure Max
+800 mV
To restore the default parameters, follow the steps below:
• Power off the PoolDose unit
• Keep and pressed and power on the unit
• The unit will flash Init.default__no
• Press Init.default__Yes
• Press to restore the default parameters.

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
12
12. HANDLING
Hose replacement:
Open the pump’s lid and release the
hose by pulling the left connector
upward.
Position the roller at 7h05, turning it
in the direction of the circular arrow.
Completely release the left
connector, holding it taut towards
the outside, and turn the roller in the
direction of the circular arrow so that
the hose is freed up to the right
connector.
Position the roller at 7h05, turning
it in the direction of the circular
arrow.
Insert the left connector into the
relative housing and pass the hose
under the roller’s guide. Turn the
roller in the direction of the circular
arrow, simultaneously accompanying
the hose into the pump’s head, until
the right connector is reached.
Close the pump’s lid and press its
surface hard so that it is properly
locked into place.

PoolDose | pH · ORP
0000138981 rev. 1.0 EN
13
Wires connections:
Item
Description
Terminal Block
Level input:
Input level probe for chemical tank
Frequency input:
Frequency signal Input for Water meter
A: Mechanical water meter with reed sensor
B: Padwheel water meter with hall sensor
Serial Port
Not Present, Optional function
Not Present
Temperature
sensor input:
Input temperature sensor two or three cable:
A: Temperature probe with two wires
B: Temperature probe with three wires
Aux Relay Output
Dry contact relay for additional external device
Alarm Relay Output
Dry contact relay for Alarm remote
B
A
B
A

PoolDose | pH · ORP
0000138981 Rev. 1.0 DE
1
1. LIEFERUMFANG
* Die Zahlen in der Tabelle geben die Anzahl der jeweiligen Artikel im Lieferumfang an.
(*1 Drei Stücke für das WiFi-Modell)
(*2 Ein Stück für das WiFi-Modell)
A: Selbstschneidende
Rohrschlauchklemme
zum Befestigen des PSS3
auf dem 2”-Schlauch
(f=50 mm)
B: Fußfilter
(PP-Rohr)
C: Halterungssatz
(f= 6 mm-Schrauben)
D: FPM-
Lippenventil
(3/8” GAS)
E: PSS3-
Sondenträger
(1/2” GAS)
F: pH-Sonde
G: Redox-Sonde
H: Pufferlösung
pH 7
I: Pufferlösung
pH 4
J: Kalibrierlösung
465 mV
K: Wasser
L: 4x6 (IDxOD mm)
PVC-Schlauch (4m)
M: 4x6 (IDxOD mm)
PE-Schlauch (5m)
N: Reduzierstück
für Einspritzventil
(1/2” außen auf 3/8”
innen)
O:
Temperaturfühler
(1/2” M)
Artikel*
System
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
PoolDose pH
2(*1)
1
1
1
1
1
-
1
1
-
1
1
1
1
1(*2)
PoolDose ORP
2(*1)
1
1
1
1
-
1
-
-
1
1
1
1
1
1(*2)
ACHTUNG!
Vor jeder Maßnahme innerhalb der Steuertafel des PoolDose ist
sicherzustellen, dass diese Vorrichtung vom Netz getrennt ist.
Die Nichteinhaltung der in dieser Anleitung enthaltenen
Anweisungen kann zu Personenschäden, Schäden am Gerät und
Schäden am System führen.

PoolDose | pH · ORP
0000138981 Rev. 1.0 DE
2
ACHTUNG!
Diese Produkte sind GEFÄHRLICH und der Umgang mit ihnen, der Gebrauch und die Lagerung erfordern
besondere Vorsichtsmaßnahmen.
• Chemikalien NIEMALS miteinander vermischen.
• NIEMALS Kinder oder mit dieser Anleitung nicht vertraute Personen die Vorrichtung PoolDose oder
zugehörige Komponenten einschließlich der Chemikalien verwenden oder damit hantieren lassen.
pH-Werte der Chemikalien:
• ABSOLUT nicht empfohlen => reine Schwefelsäure
• Zum Senken des pH-Werts wird ein negativer pH-Wert empfohlen (auf der Grundlage von Schwefelsäure).
• Zum Erhöhen des pH-Werts wird ein positiver pH-Wert empfohlen (Natriumcarbonat oder Bicarbonat)
ORP-Werte der Chemikalien:
• ABSOLUT nicht empfohlen => Alle Arten organischer Chlorverbindungen
Alle pH- und ORP-Sonden sind Verschleißteile und daher von jeglicher Garantie ausgeschlossen.
2. EINBAUANLEITUNG
Verwendung mit
Salzchlorungsmittel:
Um bei pH-Systemen
Systemstörungen und
Systemschäden vorzubeugen, ist
Folgendes zu beachten:
1. Die pH-Messsonde vor der
Chlorierungszelle positionieren.
2. Zur Vermeidung von
Fehlerströmen das
Poolwasser erden.
3. Den Einspritzpunkt für das
Mittel hinter der
Chlorierungszelle positionieren.
Die Messsonde darf
niemals mehr als 45°
von der Vertikalen
geneigt sein.
Für bestmögliche
Ablesbarkeit der
Messsonde diese
rechtwinklig zur
Rohrleitung anordnen.
2 m
Achtung!
Positionierung der Messsonde
Achtung!
Vergewissern Sie sich, dass der Einspritzdruck weniger als 1,5 bar beträgt
Anlagenaufbau

PoolDose | pH · ORP
0000138981 Rev. 1.0 DE
3
3. ELEKTRISCHE ANSCHLÜSSE
Das Netzstromkabel an das Netz und das vorgefertigte Servo-Steuerungskabel an den Hilfskontakt der Filterbox
(230 Vca) anschließen.
Schaltplan:
1. Eingang Füllstandsonde (Mittelbehälter)
2. Eingangsfrequenzsignal vom Impulsgeber des Wasserzählers
3. RS485 Serieller Port (optional)
4. Eingang Temperaturfühler (PT100 Temperaturfühler)
5. Ausgangsrelais Hilfspumpe (Trockenkontakt, Relais 250 Vac 10 A)
6. Ausgang Fernalarmrelais (Trockenkontakt, Relais 250 Vac 10 A)
4. TECHNISCHE DATEN
Daten
PoolDose pH
PoolDose ORP
Messbereich
3.0 ÷ 10.0 pH; 0…+55°C
200 ÷ 999 mV, 0…+55°C
Sollwertbereich
6.0 ÷ 8.0 pH
400 ÷ 850 mV
Alarmbereich
6.0 ÷ 8.0 pH
600 ÷ 800 mV
Genauigkeit
± 0.04 pH; ±0.5°C
± 2 mV; ±0.5°C
Genauigkeit des Geräts
0.1 pH, ±1°C
10 mV; ±1°C
Stromversorgung
220-240 Vac 50-60 Hz
Schutzklasse
II
Verbrauch
10 W
Durchfluss Pumpe
1,5 l/h
Max. Gegendruck
1,5 bar
Sondenkalibrierung
Automatisch
Pumpenstatus
Proportionale Dosierung
Peristaltik-Schlauch (ID x OD mm)
Santoprene 6 x 9 mm
Abmessungen (H x B x T mm)
224 x 165 x 126 mm
Gewicht
3.0 kg
(Hinweis: Die pH-Messung wird bei 25°C temperaturkompensiert; Bereichstemperaturmessung: 0…+55°C)
1
2
3
4
5
6
PT100 Temperaturfühler
2 Drähten 3 Drähten
4
Umwälzpumpe

PoolDose | pH · ORP
0000138981 Rev. 1.0 DE
4
5. SETUP-ANLEITUNGEN POOLDOSE-SYSTEM
Programm-Einstellung - 5 Sekunden lang gedrückt halten
Bei der Eingabe jedes Menüpunktes kann der Parameter direkt mit den Pfeiltasten geändert werden ( und ).
Die Bestätigung der aktuellen Einstellung und das Umschalten zum nächsten Punkt erfolgen durch Drücken der
Taste .
Das Menü ist kreisförmig aufgebaut: Wenn Sie den letzten Punkt erreicht haben, bestimmt die Bestätigung der
Parametereinstellung durch Drücken von die Rückkehr zum ersten Menüpunkt.
1 Sprache: - Es stehen fünf Sprachen zur Verfügung, aus denen gewählt werden kann: EN, FR, IT,
DE, ES, RU
2 Sollwert – 7.4 pH (5-9 pH) / 700 mV (300-900 mV)
3 Art_Dosierung – Säure (Sauer/Alka) / Niedrig (Niedrig/Hoch)
4 Zeit_an = 30 Sekunden (Bereich von 1 bis 360 Sekunden)
5 Zeit_aus = 60 Sekunden (Bereich von 1 bis 360 Sekunden)
6 Erweitertes Menu
4.1 WAhlen Sie Messen – (pH/ORP)
4.2 Umwalzpumpe - (aktiviert/deaktiviert)
4.3 Temp. Kompensation - (Auto/Manuell 25°C)
4.4 TEMP. SONDENKALIBRIERUNG – Referenz (PT100 Sensor) oder Deaktiviert
4.5 OFA_AUS – (0-60Min.)
4.6 Eingang Durchflussmenge
§ Impuls/Liter 1:1
§ Einheit Messung m³, l.
4.7 Kalibrierung
§ Zwei Punkte
§ Einfachpumpe
§ Referenz
4.8 Schlauchdosierung
§ On/Off (Ein/Aus)
§ Zeitgesteuert
§ Prop
§ Off (Aus)
4.9 Aux Relais (Ein/Aus)
1) Taste zur Erhöhung des Wertes
2) Taste zum Verringern des Wertes
3) Taste Menü/Esc
4) Taste Cal/OK
5) Taste zum Einstellen des Sollwerts
6) Digitalanzeige
* Nur zeitgesteuerte Dosierung
1
2
3
4
5
6

PoolDose | pH · ORP
0000138981 Rev. 1.0 DE
5
Off/AusSpeichern und Programm verlassen - drücken
Durch Drücken der Taste wird das Programmiermenü mit Speichern der Parameter verlassen, wenn der
Parameter des Menüpunktes, in dem man sich befindet, beim Drücken der Taste nicht geändert wurde .
Sollwerteinstellung
Die -Taste 3 Sekunden lang drücken, und verwenden, um den gewünschten Wert einzustellen.
Standby-Modus (Hintergrundbeleuchtung an)
Die Tasten und gleichzeitig 5 Sekunden lang drücken , um die Hintergrundbeleuchtung des Geräts
auszuschalten. Dosierung und Kalibrierung sind deaktiviert. Um den Bereitschaftszustand zu verlassen, die
Tasten und gleichzeitig drücken.
Vorbereitung
Mit in Stand-by befindlicher Pumpe und gleichzeitig nach unten drücken.
Durchflussmengenzähler Reset
Um den Wert des „Permanentzählers" zurückzusetzen, drücken Sie die Taste 3 Sekunden lang, nur im
Standby-Modus.
OFA-Reset
Drücken Sie einmal , um den Countdown-Wert zurückzusetzen.
Offset/Slope (Neigungs)-Menü
Drücken Sie die Tasten und , bis das Gerät den Wert für die Offset-/Slopekalibrierung anzeigt.
Drücken Sie oder , um durch das Menü zu scrollen.
Hinweis: Timeout-Einstellungsmenü: Nach 120 Sekunden ohne Aktion wird der Controller ohne Speichern von Parametern beendet.
Anzeigebeispiel:
Temperatur messen
pH messen
Alarmliste
-Circ. Pump OFF
-LEV
-WDG
-OFA1 & OFA2
-Stand By
-Flow
-NO WiFi
Durchflussmesser Zähler
Absolut
Rücksetzbar
7.25pH 32°C
LEV Ta 2546m3
Temperatur messen
ORP messen
Alarmliste
-Circ. Pump OFF
-LEV
-WDG
-OFA1 & OFA2
-Stand By
-Flow
-NO WiFi
Durchflussmesser Zähler
Absolut
Rücksetzbar
720 mv 32°C
LEV Ta 2546m3
