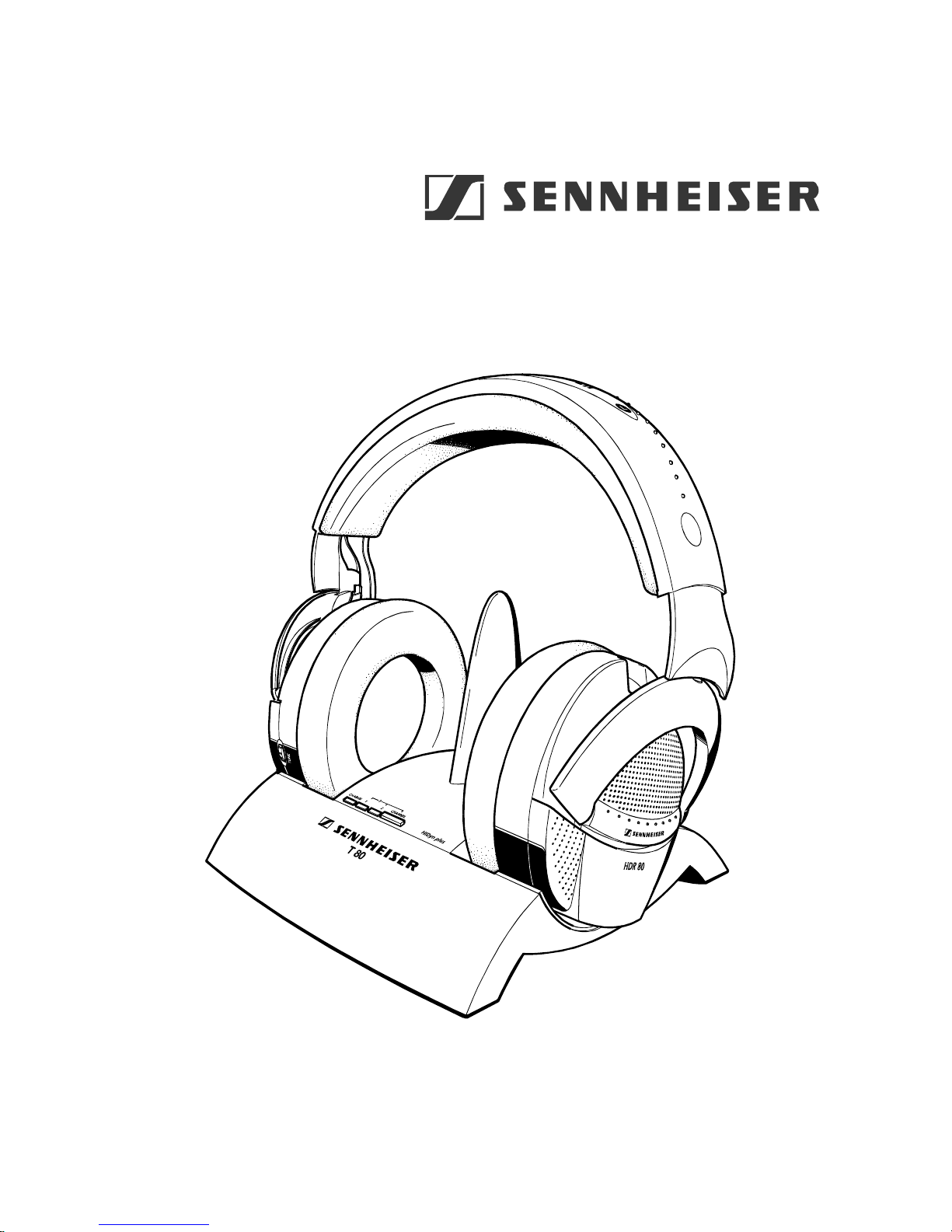

Sennheiser RS 80 User manual

GEBRAUCHSANLEITUNG
INSTRUCTION MANUAL
NOTICE D´EMPLOI
ISTRUZIONI PER L´USO
INSTRUCIONES PARA EL USO
GEBRUIKSAANWIJZING Wireless RS 80

INHALT UND ANSCHLÜSSE / SYSTEM COMPONENTS AND CONNECTIONS /
ELEMENTSDU SYSTEME ETRACCORDEMENT / INDICE E COLLEGAMENTO /
CONTENIDO Y CONEXIONES / INHOUD EN AANSLUITING
Gebrauchsanleitung 3
Instruction manual 7
Notice d´emploi 11
Istruzioni per l´uso 15
Instruciones para el uso 19
Gebruiksaanwijzing 23

Wireless RS 80-3
Deutsch
Wireless RS 80
Vielen Dank für den Kauf dieses Sennheiser-Produktes. Es wird Sie
viele Jahre durch Zuverlässigkeit und einfache Bedienung überzeugen. Das
garantiert Sennheiser mit seinem guten Namen und seiner in mehr als 50 Jahren
erworbenen Kompetenz als Hersteller hochwertiger elektroakustischer Produkte.
Inhalt und Anschluss
Überprüfen Sie, ob alle Teile vorhanden sind
(Abbildung Umschlagseite innen).
Stellen Sie die Steckverbindungen her.
Laden Sie den Akku vor dem ersten Betrieb für
24 Stunden. (Vgl. Abschnitt Akku laden.)
Aufstellort Sender
Stellen Sie den Sender in die Nähe Ihrer HiFi-
Anlage bzw. des Fernsehers, z.B. daneben.
StellenSiedasGerätnichtinunmittelbareNähe
von Metallregalen, Stahlbetonwänden oder
anderen Metallkonstruktionen.
Der Sender ist mit einer komfortablen
Einschaltautomatik ausgestattet. Ein Tonsignal
schaltet den Sender ein. Bleibt das Tonsignal
längerals ca.3Minutenaus,wird derSender automatischabgeschaltet.Indiesem
Ruhezustand ("stand by") verbraucht der Sender nur sehr wenig Strom und kann
am Netz angeschlossen bleiben.
Der Akku-Ladevorgang im Sender wird dadurch
nicht beeinflußt
.
Kopfhörer einschalten
Schalten Sie den Schalter an der rechten
Ohrmuschel auf ON.
Kopfhörer ausschalten
Achten Sie darauf, den Kopfhörer nach
Gebrauch wieder auszuschalten oder in den
Sender zu stellen, damit sich der Akku nicht
selbständig entlädt.

Wireless RS 80-4
Deutsch
Lautstärke
Stellen Sie Ihre Tonquelle auf einen Wert ein,
der ungefähr Zimmerlautstärke entspricht. Bei
einigen Geräten können Sie die Lautstärke für
den Kopfhörerausgang separat regeln.
Die Lautstärke am Kopfhörer stellen Sie mit
dem Regler VOLUME an der rechten
Ohrmuschel ein.
Empfang einstellen
Drehen Sie den Regler TUNE an der
Ohrmuschel, bis Sie einen klaren Ton
empfangen.
Sendekanal wechseln
Sie können Empfangsstörungen, die beim
gleichzeitigen Betrieb mehrerer Sender
entstehen, vermeiden, indem Sie den
Sendekanal ändern.
Ihnen stehen verschiedene Kanäle zur
Verfügung. Drücken Sie dazu die Taste
CHANNEL so oft, bis die gewünschte LED-
Kombination aufleuchtet.
LED 1 Kanal 1 aktiv
LED 2 Kanal 2 aktiv
LED 1 und 2 Kanal 3 aktiv (nicht bei 863 MHz)
Hören überall im Haus
Sender und Kopfhörer müssen sich nicht im
gleichen Raum befinden, so können Sie sich
frei in Haus und Garten bewegen. Sie können
mehrere Kopfhörer gleichzeitig mit einem
Sender betreiben.
Zusätzliche Kopfhörer sind im Fachhandel
unter der Bezeichnung HDR 80 erhältlich. Bitte
achten Sie darauf, einen Hörer des gleichen
Frequenzbereiches zu wählen.
(Vgl. Typenschild unter dem Sender.)

Wireless RS 80-5
Deutsch
Akku laden
Stellen Sie den Kopfhörer zum Laden des
Akkus so in den Sender, daß Sie den
Sennheiser Schriftzug lesen können. Achten
Sie darauf, daß die rote LED am Sender
leuchtet.
Bewahren Sie den Kopfhörer immer im Sender
auf, so erreichen Sie den besten Ladezustand.
Der Kopfhörer schaltet sich beim Laden
automatisch aus.
Wechselakku BA 151
Wenn der Kopfhörer während des Gebrauchs anfängt, stark zu rauschen, ist es
Zeit, den Akku wieder aufzuladen. Nach der Erstladung von 24 Stunden reichen
14 Stunden Ladezeit, um den Akku voll zu laden. Dann ist er für ca. 4 Stunden
betriebsbereit. Stecken Sie den leeren Akku in den Ladeschacht hinten am
Sender, während Sie mit dem anderen Akku weiterhören.
Sie können zusätzliche Wechselakkus BA 151 laden, wenn Sie ein Ladegerät
L 151-2 verwenden. Dieses Zubehör ist im Fachhandel erhältlich.
Die Sennheiser-Akkus sind recyclingfähig. Bitte entsorgen Sie die Akkus
umweltfreundlich über den Batteriecontainer oder den Fachhandel. Benutzen Sie
den Akku bis das Gerät abschaltet, bevor Sie ihn entsorgen. Entsorgen Sie nur
leere Akkus, um den Umweltschutz zu gewährleisten.
HiDyn plusTM
Dieses Gerät ist mit HiDyn plusTM ausgestattet, dem Sennheiser Rauschunter-
drückungssystem. Es reduziert lästige Störungen und Rauschen bei der
Funkübertragung vom Sender zum Hörer.
Weitere Informationen
Bei diesem Gerät funktioniert die Tonübertragung ähnlich wie bei einem Radio.
Die Radiowellen sind nach dem heutigen Stand der Wissenschaft nicht
gesundheitsschädlich.
ACHTUNG: DER GEBRAUCH DES GERÄTES ÜBER LÄNGERE
ZEIT BEI HOHER LAUTSTÄRKE KANN HÖRSCHÄDEN
VERURSACHEN!
Das Gerät ist für den Betrieb mit Stereogeräten ausgelegt. Für den Einsatz mit
Monogeräten benötigen Sie einen Monoklinkenstecker, der in jedem
Fachgeschäft erhältlich ist.
Zur Reinigung verwenden Sie am besten nur ein weiches Tuch, ggf. ein leicht
angefeuchtetes Fensterleder. Vermeiden Sie scharfe Reinigungsmittel.

Wireless RS 80-6
Deutsch
Manche Lacke und Möbelpolituren können die Füße der Ladestation angreifen
und so Flecken auf Ihren Möbeln verursachen. Stellen Sie den Sender auf eine
rutschfeste Unterlage.
Was tun, wenn etwas nicht funktioniert...
Sind alle Stecker richtig eingesteckt?
Sind Kopfhörer und Tonquelle eingeschaltet und laut genug?
Wurde der Akku mindestens 20 Minuten geladen?
Gehen Sie näher an den Sender.
Wählen Sie einen anderen Kanal.
Passen Sie die Einstellung mit dem Regler TUNE an.
Sollte sich der Fehler nicht beheben lassen, wenden Sie sich bitte an Ihren
Fachhändler.
Öffnen Sie das Gerät auf keinen Fall!
Verwenden Sie nur Original-Sennheiser Ersatzteile und Zubehörartikel. Die
Verwendung von Komponenten anderer Hersteller (z.B. für Netzteil oder Akku)
kann Schäden am Gerät verursachen und führt zu Garantieausschluß!
Zubehör
Für dieses Gerät ist folgendes Zubehör im Fachhandel erhältlich:
Wechselakku BA 151
Ladegerät L 151-2
Zweithörer HDR 80
Technische Daten
Modulationsverfahren FM Stereo
Sender
Stromversorgung 12 V DC über Steckernetzteil
Leistungsaufnahme ca. 1 VA
HF-Strahlungsleistung typisch bis 10 mW (0,75 mW bei 925 MHz)
Geräuschspannungsabstand typisch > 85 dBA
Frequenzbereich siehe Typenschild unter dem Sender
Kanäle 3 (2 bei 863 MHz)
Audio-Anschluß 3,5 mm / 6,3 mm Stereo-Klinkenstecker,
Cinch-Adapter mitgeliefert
Akku-Ladeschächte 1 Ladeschacht für Akku BA 151
Gewicht / Maße ca. 186 g inkl. Akku / ca.155 x 153 x 105 mm
Empfänger
Max. Schalldruck 101 dB
Klirrfaktor < 0,5 % (bei 1 kHz Nennhub)
Stromversorgung 2,4 V durch BA 151 Akku
Stromaufnahme / Betriebszeit ca. 22 mA / über 4 Stunden mit 1 Akku
Gewicht / Maße ca. 160 g inkl. Akku / ca. 150 x 80 x 200 mm

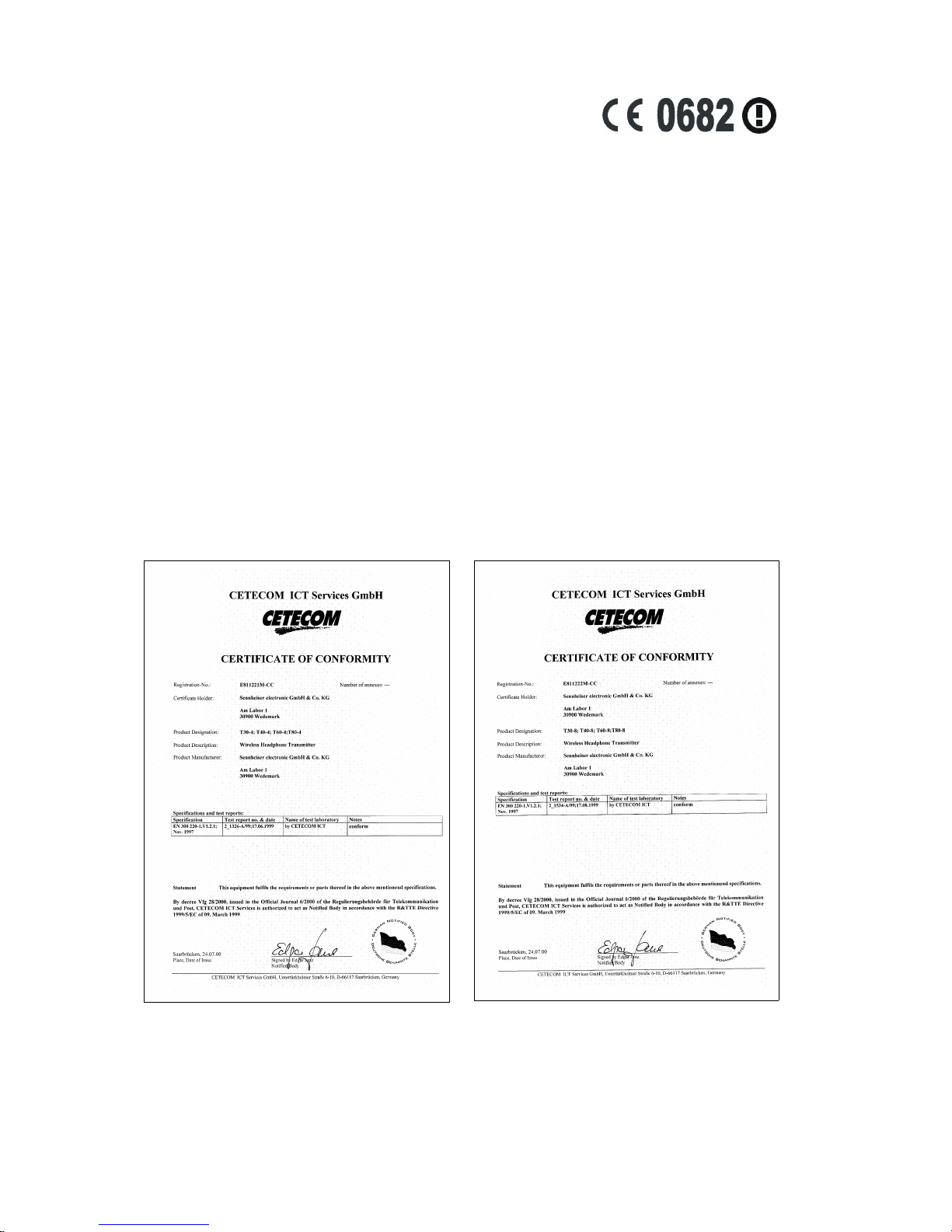

Zulassung
Dieses Gerät ist wie folgt zugelassen und erfüllt die
anwendbaren CE Normen und Vorschriften.
Type approval
This device has been type-approved to EN 300 220-1 Nov.97 and is in compliance
with the applicable CE standards and regulations.
Certification
Ces casques sont en conformité avec les normes CE et ont les certifications
suivantes.
Certificazione
Questo apparecchio è certificato come qui di seguito e si attiene alle normative
e alle prescrizioni CE applicabili.
Autorizacion
Este aparato está autorizado de la forma a continuación indicada y cumple las
normas y directrices de la CE aplicables.
Vergunning
Dit toestel is zoals volgt beschreven toegelaten en voldoet de toepasselijke
CE-normen en voorschriften.

R&TTE-Anforderungen
Wenn Sie dieses Produkt innerhalb des EG-Raums, aber außerhalb des Landes
verwenden, in dem Sie das Produkt erworben haben, machen Sie sich bitte
unbedingt mit den Zulassungsbedingungen des entsprechenden Landes vertraut.
Zusätzlich sollten Sie sich informieren, ob das Gerät in dem jeweiligen Land von
der Zulassungsstelle genehmigt werden muß.
R&TTE Requirements
When using this product within the European Union, but outside the countryof
purchase, you must inform yourself about the type approval regulations in the
country of use. You must also check whether or not the product needs to be
licensed by the national approval authorities. Radio regulations vary from country
to country and what is legal in the country of purchase is not necessarily legal in
another EU country.
Exigences R&TTE
En employant ce produit au sein de l'Union européenne, mais en dehors du pays
d'achat, vous devez vous informer des clauses particulières de réglementation
applicables dans le pays d'utilisation. Vous devez aussi vérifier si le produit doit ou
non être soumis à une licence d'utilisation par l'autorité nationale compétente. En
matière de radio, les règlements varient d'un pays à l'autre. Ce qui est légal dans
le pays d'achat n'est pas nécessairement légal dans un autre pays de l'UE.
Omologazione R&TTE
Se utilizzate questo prodotto in ambito CE, ma in un paese diverso da quello dove
l'avete acquistato, è necessario conoscere le norme d'omologazione vigenti in
quel paese. Consigliamo anche di informarsi se l'uso dell'apparecchio richiede un
permesso specifico rilasciato dagli uffici competenti.
Requisitos R&TTE
Si va Ud. a emplear este producto dentro del ámbito de la CE, pero fuera del país
en que lo ha adquirido, es indispensable conocer los requisitos de aprobación
existentes en el respectivo país. Además, deberá Ud. averiguar si en el país
respectivo se precisa la autorización del aparato, concedida por un organismo de
autorización.
R&TTE Eisen
Als u dit produkt binnen de EU-ruimte wilt benutten, maar buiten het land wilt
gebruiken waarin u het produkt gekocht heeft, adviseren wij dat u zich zeer beslist
met de toelatingseisen van het betreffende land vertrouwd maakt. Informeer uzelf
bovendien, of u voor het toestel in het betreffende land een vergunning van het
bureau voor de afgifte van vergunningen benodigd.

Garantie / Warranty / Garantie / Garanzia / Garantia / Garantie
2 Jahre Garantie
2-year warranty
2 ans de garantie
2 anni di garanzia
2 años de garantía
2 jaar garantie
HiDyn plus is a trademark of Sennheiser electronic GmbH & Co. KG.

GEBRAUCHSANLEITUNG
INSTRUCTION MANUAL
NOTICE D´EMPLOI
ISTRUZIONI PER L´USO
INSTRUCIONES PARA EL USO
GEBRUIKSAANWIJZING Wireless RS 80

INHALT UND ANSCHLÜSSE / SYSTEM COMPONENTS AND CONNECTIONS /
ELEMENTSDU SYSTEME ETRACCORDEMENT / INDICE E COLLEGAMENTO /
CONTENIDO Y CONEXIONES / INHOUD EN AANSLUITING
Gebrauchsanleitung 3
Instruction manual 7
Notice d´emploi 11
Istruzioni per l´uso 15
Instruciones para el uso 19
Gebruiksaanwijzing 23

Wireless RS 80-7
English
Wireless RS 80
Thank you for choosing Sennheiser! Over half a century of accumulated expertise
in the design and manufacture of high-quality electro-acoustic equipment have
made Sennheiser a world-leading company in this field. We have designed this
product to give you reliable operation over many years.
Please take a few moments to read these instructions carefully, as we want you to
enjoy your new Sennheiser product quickly and to the full.
System components and connections
Before proceeding, please check and make sure
the system components shown are all present and
correct (see illustration inside cover page).
Establish the necessary connections.
Charge the accupack for 24 hours before you
use it for the first time! (Please refer to the
section Charging the accupack.)
Where to place the transmitter
Choose a suitable place near your hi-fi system
or TV set.
Do not place the transmitter close to metal
objects such as shelf bars, reinforced concrete
walls, etc.
Thetransmitterfeaturesaconvenientautomatic
on/off function. The transmitter is switched on
by the audiosignal. Ifthere is no audio signalfor
about 3 minutes,the transmitter automatically switches off. The transmitter is now
in stand-by mode, its power consumption is very low so that it can remain
connected to the mains. Accupacks can always be recharged when thetransmitter
is connected to the mains.
Switching the hadphone receiver on
The ON/OFF switch is on the right earpiece.
Switching the hadphone receiver off
Make sure to switch off the headphones after each
use and store the headphones in the transmitter’s
charging compartment to avoid discharging the
accupack.

Wireless RS 80-8
English
Adjusting the volume
Set the volume of your sound source to a
medium value. With some devices, the volume
for the headphone output can be regulated
separately.
Use the VOLUME control on the right earpiece to
adjust the headphones´ volume.
Adjusting the receiver channel
Turn the TUNE control on the earpiece until you
can hear the audio signal loud and clear.
Changing the transmission channel
To avoid interference caused by the
simultaneous operation of several transmitters,
select a different channel on each transmitter.
Depending on the system variant, two or three
switchable transmission channels are available.
To select a channel, press the CHANNEL button
until the desired LED or LED combination
lights up:
LED 1 channel 1 active
LED 2 channel 2 active
LED 1 and 2 channel 3 active (except 863 MHz version).
Complete freedom of movement
It is not necessary that transmitter and
headphone receiver are in a direct line of sight,
so you can move around freely in the home or
outside in the garden. One transmitter can be
used to transmit to several receivers on the
same frequency.
Additional headphones with the designation
HDR 80 are available from your specialist
dealer. Please make sure to choose
headphones with the same frequency range as the transmitter you are using
(see type plate on the bottom of the transmitter).

Wireless RS 80-9
English
Charging the accupack
For charging the accupack, place the
headphones into the transmitter’s charging
compartment (nb: make sure the headphones
are inserted the correct way round. The
Sennheiser logo on the headband must be
readable looking from the front - see diagram.
The charging contacts are on the RH earpiece
of the headphones - these are placed on the
corresponding contacts inthe LH indentation of
the transmitter, the one next to the “charge” light). The red LED on the transmitter
must light up to show charging is taking place.
Always store the headphones on the transmitter to ensure that they are fully
charged when they are needed. The headphones are automatically switched off
by the charging process.
BA 151 spare accupack
When the headphones’ accupack is going flat (noise, interference and distortion
are sure signs of a flat accupack), recharge the accupack. After an initial charging
of 24 hours, the normal charging time is 14 hours. A fully charged accupack has
an operating time of approx. four hours. Place the discharged accupack in the
charging compartment at the back of the transmitter and use the spare accupack
in the meantime.
Additional BA 151 spare accupacks can be charged via the L 151-2 charger
(available from your specialist dealer).
Before disposing of an old and exhausted accupack, make sure that it is totally
discharged by using it until the device switches off. To protect the environment,
only dispose of totally exhausted accupacks.
HiDyn plusTM
This device is equipped with HiDyn plusTM, Sennheiser´s noise reduction system
that reduces noise and interference in wireless transmission systems.
Additional information
The audio transmission technology used with this device is basically that of a
radio. According to today’s scientific knowledge, the radio waves emitted by this
device are not harmful to humans or animals.
ATTENTION: LISTENING AT HIGH VOLUME LEVELS FOR LONG
PERIODS CAN PERMANENTLY DAMAGE YOUR HEARING.
This device has been designed for use with stereo devices. For connection to
mono devices, please use a stereo to mono jack plug available from most audio
accessory shops.
Use a soft cloth or, if necessary, a damp wash-leather for cleaning the devices. Do
not use aggressive cleansing agents.

Wireless RS 80-10
English
Varnish or furniture polish may attack the rubber feet of the transmitter’s charging
unit. As these could stain your furniture, place the transmitter on a non-slip pad.
If problems occur...
Are all connections properly made?
Are the headphones and sound source switched on and is the volume
correctly adjusted?
Have you charged the accupack for at least 20 minutes?
Are you too far from the transmitter? (if so, move closer)
Choose a different channel.
Adjust the setting with the TUNE control.
If the problem persists, please contact your specialist dealer for assistance.
Never open the device!
Only use original Sennheiser spare parts and accessories. Components from
other manufacturers (e.g. for mains unit or accupack) may cause damage to the
device and will invalidate the guarantee.
Accessories
The following accessories are available from your specialist dealer:
Spare accupack BA 151
Charger L 151-2
Additional headphones HDR 80
Technical data
Modulation FM, stereo
Transmitter
Power supply 12 V DC via plug-in mains unit
Power consumption approx. 1 VA
RF output power typ. up to 10 mW (0.75 mW with 925 MHz version)
Signal-to-noise ratio typ. > 85 dBA
Frequency range see type plate located on the bottom of ransmitter
Channels 3 (2 with 863 MHz version)
Audio connector 3.5 mm /1/4" (6.3 mm) stereo jack plug, (925 MHz
version supplied with jack to 2 x phono plug)
Charging compartments 1, for BA 151 accupack
Weight approx. 186 g incl. accupack
Dimensions approx. 155 x 153 x 105 mm
Receiver
Max. sound pressure level 101 dB
THD < 0.5 % (at 1 kHz and nom. deviation)
Power supply 2.4 V via BA 151 accupack
Current consumption approx. 22 mA
Operating time more than 4 hrs per accupack
Weight approx. 160 g incl. accupack
Dimensions approx. 150 x 80 x 200 mm

Zulassung
Dieses Gerät ist wie folgt zugelassen und erfüllt die
anwendbaren CE Normen und Vorschriften.
Type approval
This device has been type-approved to EN 300 220-1 Nov.97 and is in compliance
with the applicable CE standards and regulations.
Certification
Ces casques sont en conformité avec les normes CE et ont les certifications
suivantes.
Certificazione
Questo apparecchio è certificato come qui di seguito e si attiene alle normative
e alle prescrizioni CE applicabili.
Autorizacion
Este aparato está autorizado de la forma a continuación indicada y cumple las
normas y directrices de la CE aplicables.
Vergunning
Dit toestel is zoals volgt beschreven toegelaten en voldoet de toepasselijke
CE-normen en voorschriften.

R&TTE-Anforderungen
Wenn Sie dieses Produkt innerhalb des EG-Raums, aber außerhalb des Landes
verwenden, in dem Sie das Produkt erworben haben, machen Sie sich bitte
unbedingt mit den Zulassungsbedingungen des entsprechenden Landes vertraut.
Zusätzlich sollten Sie sich informieren, ob das Gerät in dem jeweiligen Land von
der Zulassungsstelle genehmigt werden muß.
R&TTE Requirements
When using this product within the European Union, but outside the countryof
purchase, you must inform yourself about the type approval regulations in the
country of use. You must also check whether or not the product needs to be
licensed by the national approval authorities. Radio regulations vary from country
to country and what is legal in the country of purchase is not necessarily legal in
another EU country.
Exigences R&TTE
En employant ce produit au sein de l'Union européenne, mais en dehors du pays
d'achat, vous devez vous informer des clauses particulières de réglementation
applicables dans le pays d'utilisation. Vous devez aussi vérifier si le produit doit ou
non être soumis à une licence d'utilisation par l'autorité nationale compétente. En
matière de radio, les règlements varient d'un pays à l'autre. Ce qui est légal dans
le pays d'achat n'est pas nécessairement légal dans un autre pays de l'UE.
Omologazione R&TTE
Se utilizzate questo prodotto in ambito CE, ma in un paese diverso da quello dove
l'avete acquistato, è necessario conoscere le norme d'omologazione vigenti in
quel paese. Consigliamo anche di informarsi se l'uso dell'apparecchio richiede un
permesso specifico rilasciato dagli uffici competenti.
Requisitos R&TTE
Si va Ud. a emplear este producto dentro del ámbito de la CE, pero fuera del país
en que lo ha adquirido, es indispensable conocer los requisitos de aprobación
existentes en el respectivo país. Además, deberá Ud. averiguar si en el país
respectivo se precisa la autorización del aparato, concedida por un organismo de
autorización.
R&TTE Eisen
Als u dit produkt binnen de EU-ruimte wilt benutten, maar buiten het land wilt
gebruiken waarin u het produkt gekocht heeft, adviseren wij dat u zich zeer beslist
met de toelatingseisen van het betreffende land vertrouwd maakt. Informeer uzelf
bovendien, of u voor het toestel in het betreffende land een vergunning van het
bureau voor de afgifte van vergunningen benodigd.

Garantie / Warranty / Garantie / Garanzia / Garantia / Garantie
2 Jahre Garantie
2-year warranty
2 ans de garantie
2 anni di garanzia
2 años de garantía
2 jaar garantie
HiDyn plus is a trademark of Sennheiser electronic GmbH & Co. KG.

GEBRAUCHSANLEITUNG
INSTRUCTION MANUAL
NOTICE D´EMPLOI
ISTRUZIONI PER L´USO
INSTRUCIONES PARA EL USO
GEBRUIKSAANWIJZING Wireless RS 80

INHALT UND ANSCHLÜSSE / SYSTEM COMPONENTS AND CONNECTIONS /
ELEMENTSDU SYSTEME ETRACCORDEMENT / INDICE E COLLEGAMENTO /
CONTENIDO Y CONEXIONES / INHOUD EN AANSLUITING
Gebrauchsanleitung 3
Instruction manual 7
Notice d´emploi 11
Istruzioni per l´uso 15
Instruciones para el uso 19
Gebruiksaanwijzing 23
