Installationsanweisung MeiTwin Installation instructions MeiTwin
mit Strömungsgleichrichter (MID) with flow straightener (MID)
MB 1810
Sensus GmbH Hannover Telefon: + 49 (0) 5102 74 0 Meineckestraße 10
Telefax: + 49 (0) 5102 74 3341 D-30880 Laatzen
Bankverbindung: Deutsche Bank AG Hannover Amtsgericht: Hannover HRB 61468 Ust-Id-Nr. DE 115507611 | St.Nr. 27/661/0270/6
Konto: 04 44 000 (BLZ 250 700 70) Geschäftsführung: Rüdiger Guse | Klaus Grübl
www.sensus.com
121208_konformitätserklärung deutsch meitwin.doc
Hiermit erklären wir,
Sensus GmbH Hannover
Meineckestraße 10
30880 Laatzen
in alleiniger Verantwortung für die von uns hergestellten Wasserzähler des Typs
MeiTwin DN 50 … 100
Konformität mit den Rechtsvorschriften der Richtlinie 2004/22/EG des europäischen Parlaments und
des Rates über Messgeräte vom 31.März 2004, einschließlich
�Anhang I, Grundlegende Anforderungen
�Anhang MI-001, Wasserzähler
Angewendete harmonisierte Normen bzw. normative Dokumente
�OIML-R 49-1, Edition 2006 (E)
�OIML-R 49-2, Edition 2004 (E)
�DIN EN 14154-1, Edition Mai 2005 (D) mit Anhang A1, Ausgabe Juli 2007 (D)
�DIN EN 14154-2, Edition Mai 2005 (D) mit Anhang A1, Ausgabe Juli 2007 (D)
�DIN EN 14154-3, Edition Mai 2005 (D) mit Anhang A1, Ausgabe Juli 2007 (D)
Weitere angewendete Regeln:
�OIML-R 49-2, Edition 2006
�OIML-R 49-3, Edition 2006
�DIN EN 14154-1:2005+A2:2011
�DIN EN 14154-2:2005+A2:2011
�DIN EN 14154-3:2005+A2:2011
�ISO 4064-1:2005
�ISO 4064-2:2005
�ISO 4064-3:2005
Das Konformitätsbewertungsverfahren wurde unter der Aufsicht der benannten Stelle SMU
Kennnummer 1781 durchgeführt.
Es wurde die Baumusterprüfbescheinigung SK 11-MI001-SMU020 ausgestellt.
Diese Erklärung wird verantwortlich für den Hersteller abgegeben durch den Direktor
Qualitätsmanagement
Sensus GmbH Hannover
Konformitätserklärung
Nr. CE/MeiTwin/1211
Datum: 08.12.2011
Bauart / Type
Zählerkopf / Register
Rohrleitung / Pipe
Hauptzähler DN 50... 100
Main meter DN 50... 100
Nebenzähler
By-Pass meter
Nach oben oder zur Seite
Upwards or sideways
horizontal / horizontal

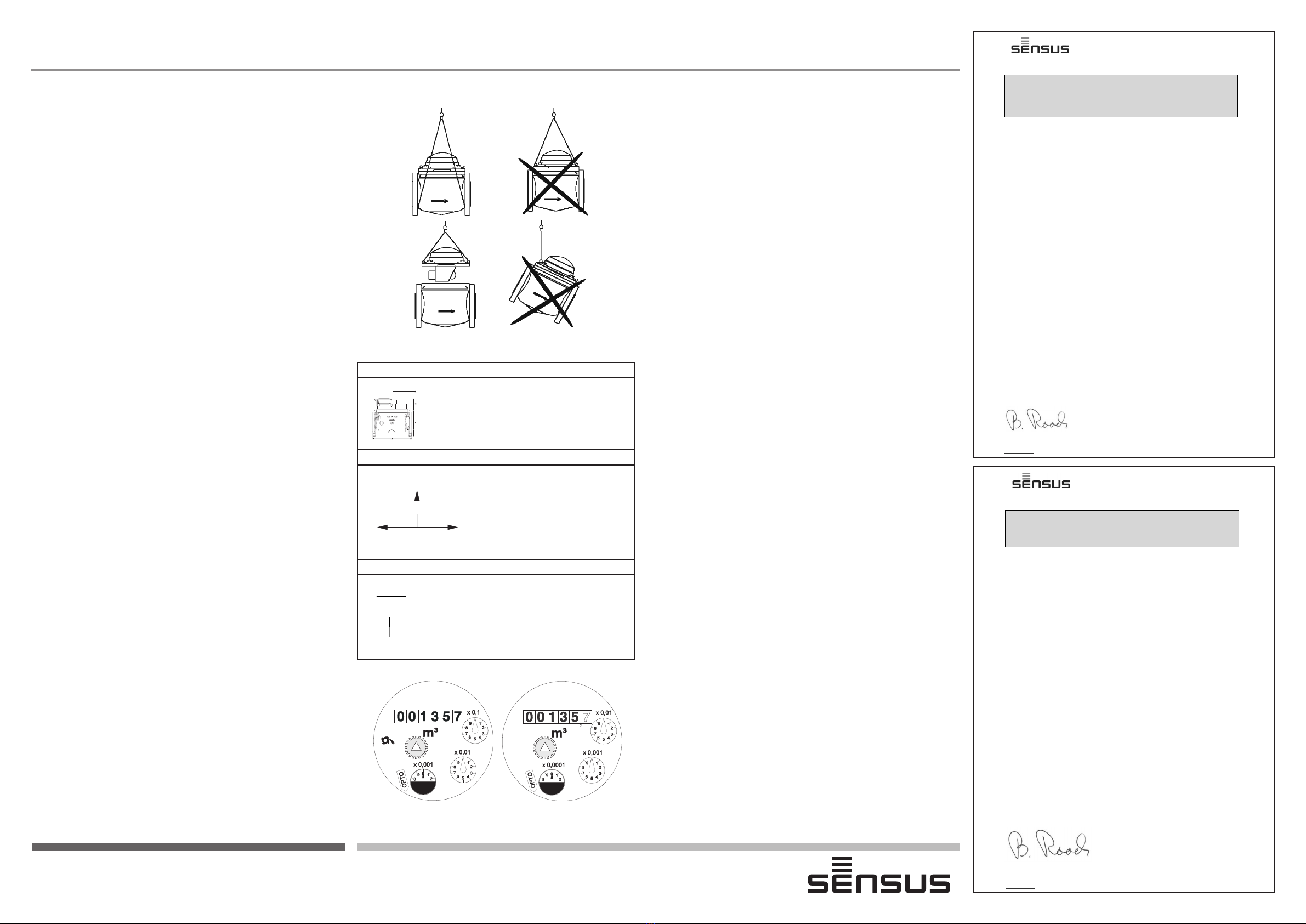

9. Einbaulagen / Orientation
1. Product description: Bulk meter for water up to 50 °C
2. Applications
Measurement of cold potable water up to 30 °C for billing applications
Measurement of clean water up to 50 °C
The normal flow rate should differentiate from the changeover flow rate. Frequent pass over of
the changeover flow rates can shorten the service life.
During operation a minimum upstream pressure of 0.5 bar must exist. With a lower pressure the
safe switching of the valve is not ensured.
3. Included in the delivery: 1 Water meter; 2 gaskets; 1 manual
4. Technical data: Refer to the technical data leaflet LB 1810 (http://www.sensusesaap.com)
5. Installation instructions
5.1 Safety tips
5.1.1 No mechanical stresses may be exerted on the meter when installed in the pipeline. The
pipeline flanges must align with the meter flanges and the distance between the flanges
must match the meter body length. Misalignment stresses can cause the meter body or
flanges to crack. When the pipeline is under pressure this can cause flooding.
5.1.2 The meter must not be subjected to pressures higher than the pressure rating printed on the
meter. Too high pressure can cause leaks or burst the meter body.
5.2 Installation Tools
Two spanners for the corresponding size of bolts used are necessary. Hoisting devices may
be required, depending on the weight of the meter and the installation conditions.
5.3 Installation instructions
5.3.1 The MeiTwin acc. to its approval does not need any straight upstream or downstream pipe
(U0D0).
5.3.2 The pipe diameter should not be abruptly reduced or expanded directly upstream of the
meter. All diameter changes should be done with an angle <8° related to the pipe centre.
5.3.3 All flow regulating devices (e.g. Valves, PRV’s) shall be installed downstream of the meter
5.3.4 When choosing an installation site, consider the meter orientation (horizontal/vertical).
5.3.5 Gaskets must not protrude into the pipeline or be misaligned.
5.3.6 The pipeline must be thoroughly flushed before installing the meter to prevent damage
from debris.
5.3.7 The flow direction of the meter (arrow on the meter body) must correspond with the flow
direction in the pipeline.
5.3.8 After installation of the meter, the pipeline must be filled with water very slowly to prevent
the meter being damaged by surges. In particular with the use of a piston type by-pass
meter a moderate rotation speed of the sweep hands (<2/s) has to be maintained. Too fast
evacuation will damage the by-pass meter.
5.3.9 The installation site should be chosen to prevent air bubbles collecting in the meter and
the pipeline must always be completely filled with water. Installation of a meter at the
highest point in a pipeline must be avoided.
5.3.10 The manufacturer’s Q3value should not be exceed during normal operation.
5.3.11 The maximum medium temperature of 50 °C shall not be exceeded.
5.3.12 The meter should be protected from stones, sand and fibrous material with a suitable
strainer or filter.
5.3.13 The meter must be protected from pressure surges.
5.3.14 Exchanging the metrological unit
• Metrological units must be replaced by metrological units with an identical metrology
marking. Metrological units with MID approval must be installed only in bodies with the
marking “MID” on the upper flange surface.
• Before the installation of a replacement metrological unit the inside surface of the body,
especially the sealing areas of the O-ring must be checked for damage. The drain screw
on the bottom must be removed and the body drained. Thereafter the screw can be used
again. A new gasket for the drain screw and O-ring for the measuring insert must be used
(included in the delivery).
• The detection of damages on the body or drain screw demands its replacement.
• The body must be cleaned, debris must be removed.
• The O-ring and the lip seal must be lubricated with grease approved for use with potable
water before installation into the meter body.
• To avoid damaging the O-ring when installing a metrological unit, the O-ring must first be
fitted onto the cover flange and then pushed into the meter body. If the O-ring is fitted
into the body first, it can be pinched when fitting the meter insert and cause leaks.
• When installing the metrological unit into the meter body, make sure that the direction of
the arrow on the head flange aligns with the arrow on the meter body.
• The screws fixing the metrological unit in the body shall be screwed hand tight and then
tightened crosswise with an Allen key. The recommended torque is max. 160 Nm (M16).
• With meters used for billing at least one screw of the metrological unit shall be sealed
against the meter body after the exchange to avoid tampering.
6. Reading
When reading a compound meter always both indexes (main and by-pass meter) must be read.
The consumption is always the total of both meters.
The black digits on the roller counter indicate full cubic metres. Parts of a cubic metre are
indicated by red rollers and/or red sweep hands.
7. Maintenance and cleaning
Under normal conditions the meter is maintenance free. If required the measuring insert can be
removed from the body and be cleaned. Chemicals, sharp objects or high-pressure cleaners must
not be used for cleaning.
8. Transport
