Shad BC02 User manual

1

22
COMPONENTS
BC02

3
3
INSTALLATION
BC02

4
MANUAL DE INSTRUCCIONES SHAD
BC02
Bienvenido
Enhorabuena y gracias por haber adquirido un
dispositivo SHAD BC02. Este sistema Bluetooth®está
diseñado especialmente para mantenerle conectado
a su teléfono y escuchar su música preferida mientras
viaja en su scooter o motocicleta.
El SHAD BC02 es un sistema compatible con todos los
dispositivos Bluetooth®transmisores de audio (teléfonos
móviles, smartphones, GPS y otros dispositivos) con

El dispositivo está diseñado para poder ser totalmente
integrado en su casco. Se puede utilizar fácilmente con
un sólo botón de control (1b).
Un sólo LED rojo/azul (1a) sirve como indicador
de funcionamiento, asociación, carga de batería e
indicador de batería baja. El dispositivo SHAD BC02
sólo pesa 55gr.
Para una mejor utilización del sistema SHAD BC02, por
favor lea este manual y luego guárdelo en lugar seguro
o consúltelo en www.SHAD.es
Carga del SHAD BC02
Antes de utilizar el dispositivo SHAD BC02 por primera
vez deberá efectuar una carga completa del dispositivo.
Conecte el terminal (3) al cable USB suministrado (5) y
éste a un punto de carga USB.
Durante la carga se encenderá el LED rojo (1a) y se
apagará cuando se complete la carga.
NOTA: Nunca tire de los cables para desconectar el
USB.
NOTA: Con el paso del tiempo las baterías se descargan
gradualmente, por eso es importante realizar cargas
completas de la batería antes de usar el dispositivo.
ADVERTENCIA: Si va a almacenar su dispositivo
SHAD por un período largo de tiempo asegúrese de
cargarlo, por lo menos, una vez cada seis meses para
asegurar un perfecto funcionamiento de la batería.

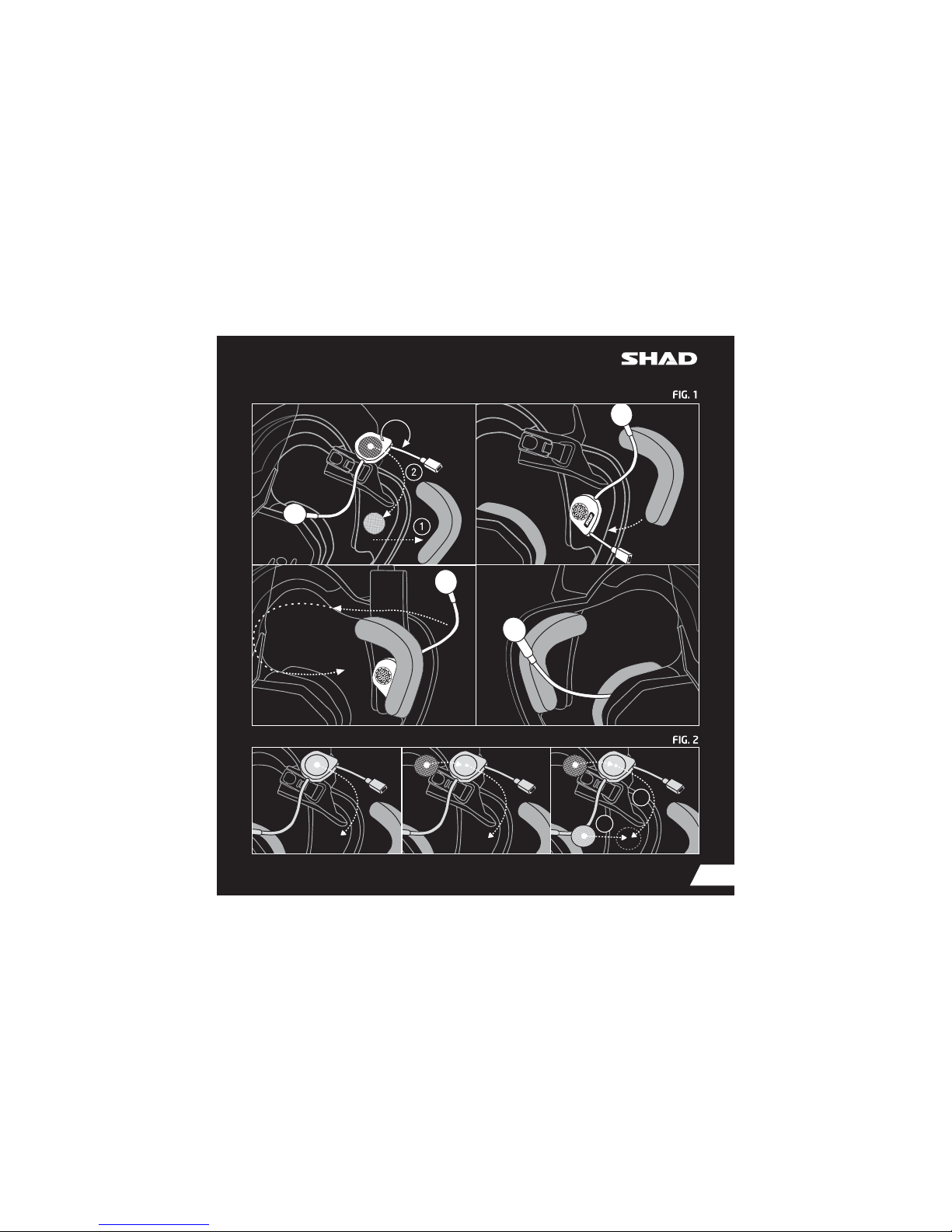

Instalación
El dispositivo SHAD BC02 es muy fácil de instalar en
el casco. Retire las espumas laterales del interior del
casco (en el caso de que sea extraíble) y posicione
los dispositivos (2) y (4) a la altura de los oídos. El
dispositivo está diseñado para posicionar la unidad

1 y el segundo altavoz en el lado derecho. Los cables
entre los dispositivos (2) y (4) deben guardarse en el

auriculares dispone de dos velcros (macho y hembra)
provistos de adhesivo (7). En caso de necesitar usar el
velcro, pegar la parte macho del velcro en el dispositivo
y la parte hembra en el interior del casco.
     
tipo de casco puede que sea necesario el uso total o

necesario pegar la parte macho en el dispositivo ya que
el interior del casco dispone de tejido que actúa como
velcro (hembra).
En caso necesario también dispone de una espuma
(6) para colocar sobre los auriculares para mejorar el
confort.
El cable de carga (3) se debe situar en la parte lateral-
posterior del casco para facilitar el acceso a la carga
del dispositivo.
Coloque el micrófono (1) en la zona delantera del
casco (próximo y orientado hacia la boca, protegiendo
siempre el micrófono con la espuma).
Asociación/Emparejamiento
Para poder utilizar SHAD BC02 es necesaria la
asociación del mismo al dispositivo Bluetooth®que
quiera emparejar (móvil, GPS) Estando el dispositivo
apagado, mantenga pulsado el botón de control (1b)
hasta que el LED (1a) empiece a parpadear en Rojo
y Azul. El móvil o GPS encontrará el dispositivo bajo
el nombre de BC02. Seleccione el dispositivo BC02 y
en caso necesario introduzca la clave de acceso 0000.
NOTA: La asociación es un proceso que sólo se debe
realizar una vez. Cuando SHAD BC02 está vinculado
      
emparejarán automáticamente al encenderse.
Encendido y apagado
Encendido: mantenga presionado unos segundos el

5
botón (1b) hasta que el altavoz emita una señal acústica
y el LED (1a) empiece a parpadear en color Azul.
Apagado: mantenga presionado durante unos
segundos el botón de control (1b) hasta que el altavoz
emita una señal acústica y el LED (1a) efectúe una
intermitencia en color rojo antes de que el dispositivo

Funciones de llamada
Ante una llamada entrante el altavoz emitirá una señal
acústica.
Responder presionando el botón (1b): pulse una sola
vez el botón de control (1b).
Responder mediante control de voz: conteste a la
llamada mediante cualquier palabra en voz alta (ej.
¡Contestar!).
Terminar una llamada: presione una sola vez el botón
(1b) o espere a que el interlocutor cuelgue la llamada.
Rechazar una llamada entrante: presione dos veces
seguidas el botón de control (1b) en el momento en
que oiga una señal acústica de llamada.
Efectuar una re-llamada: pulse dos veces el botón de

del teléfono móvil.
Ajuste del volumen
El dispositivo SHAD BC02 viene programado con un
nivel de volumen que permite una óptima audición
hasta 80 km/h (50 mph) Para ajustar el volumen utilice
el control del volumen del dispositivo asociado.
La percepción del volumen puede variar en función
de la posición y separación de los altavoces respecto
al oído, así como, el tipo de casco, motocicleta,
condiciones externas y otros factores.
Especificaciones Técnicas
Bluetooth®: 2.1 Clase 2.
A2DP, HSP, HFP, EDR.
Batería: Polímero Litio que permite hasta 7 horas en
conversación y hasta 200 horas en espera (según

Compatible con intercomunicadores
SHAD BC03
Preparado para Intercomunicación: posibilidad de
asociar su dispositivo SHAD BC02 a un SHAD BC03 y
activar el modo intercomunicador, sin perder la función
manos libres del teléfono.
Doble enlace: estando conectado a un SHAD BC03,
y en caso de recibir una llamada, la función de

la llamada.
Cuidado y mantenimiento
El dispositivo SHAD BC02 utiliza componentes de
última tecnología y está construido siguiendo los más
altos estándares.
Para evitar que el dispositivo sea dañado de forma
inadvertida por favor lea atentamente las siguientes
recomendaciones:
       
sistema, ya que las partes electrónicas del interior

batería ya que podría resultar peligroso.
        
niños.

y el vaho pueden dañar los circuitos electrónicos.
      
intenso puede provocar vaho en el interior de los
componentes cuando se calienten de nuevo. El calor
extremo puede dañar la batería, circuitos o envoltorios.
       
pues los circuitos del interior podrían resultar dañados.
    
dañar los envoltorios o no permitir el correcto
funcionamiento.
     
detergentes para limpiar el SHAD BC02, ya que estos
podrían dañarlo.
Solución de problemas
Si no puede conectar su dispositivo SHAD BC02 al
teléfono móvil:

  
tiene activada la función Bluetooth®.

       

6
teléfono móvil no están a una distancia superior a 10
metros.
Si aun así no ha conseguido asociar o hacer funcionar
SHAD BC02 con su móvil, por favor contacte con el
punto de venta donde adquirió el producto.
Atajos
El dispositivo SHAD BC02 permite recibir llamadas
de forma automática (siempre y cuando lo permita
su teléfono móvil) para ello deberá activar la función
respuesta automática en el teléfono móvil.
Pulse el botón de control (1b) para activar la función
de marcación por voz del teléfono asociado (el teléfono

siempre y cuando el teléfono tenga esta función.
Garantía
La garantía sólo es válida con la presentación del recibo
de compra o factura original de compra expedida en el
punto de venta SHAD que muestre la fecha de compra.
Esta garantía no cubre defectos ocasionados por
el desgaste natural debido al uso o al mal uso del
dispositivo, inclusive pero no limitado a las condiciones
generales de cuidado y mantenimiento suministradas
por SHAD BC02.
Esta garantía no cubre daños causados al dispositivo
   
reparaciones, materiales corrosivos, líquidos,
ventilaciones inadecuadas o fuerzas mayores.
La garantía no cubre defectos ocasionados por el uso
de accesorios que no sean originales de SHAD BC02.
Quitar cualquiera de las etiquetas o sellos del producto
invalida la garantía.
Este producto está cubierto por la garantía de la ley
vigente.
Esta garantía no cubre defectos ocasionados por
el desgaste natural debido al uso o al mal uso del
producto.
Advertencias

de su vida útil (aplicable en la Unión Europea y en
países europeos con sistemas de recogida selectiva de
residuos) Este símbolo en el equipo o el embalaje indica
que el presente producto no puede ser tratado como
residuo doméstico normal, sino que debe entregarse
en el correspondiente punto de recogida de equipos
electrónicos. Al asegurarse de que este producto sea
desechado correctamente, Ud. ayuda a prevenir las
consecuencias negativas para el medio ambiente y la
salud humana que podrían derivarse de la incorrecta
manipulación en el momento de deshacerse de este
producto. El reciclaje de materiales ayuda a conservar
los recursos naturales. Para recibir información
detallada sobre el reciclaje de este producto, póngase
en contacto con su ayuntamiento, el punto de recogida
más cercano o el establecimiento donde ha adquirido el

Declaración de la Comisión Federal de
Comunicaciones (FCC)
     
expresamente por la parte responsable de la
compatibilidad puede anular el derecho del usuario a
utilizar el aparato.
Este aparato cumple con la sección 15 de los
reglamentos de la FCC. La utilización está sujeta a
las dos condiciones siguientes: 1) Este dispositivo no
debe provocar interferencias, y (2) este dispositivo
debe aceptar cualquier interferencia recibida, incluidas
las que puedan causar un funcionamiento no deseado.
Las pruebas realizadas con este equipo ponen de
      
para un dispositivo digital de clase B, según la
Parte 15 de las Normas FCC. Estos límites han sido
diseñados para proporcionar protección razonable
contra interferencia en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de
radiofrecuencia y, si no se instala y se utiliza de acuerdo
con las instrucciones suministradas, podría ocasionar
interferencias perjudiciales para las comunicaciones
por radio. Sin embargo, no hay garantía de que esta
interferencia no ocurra, en raras ocasiones, en una
instalación determinada.
       
de radio o televisión, lo que puede determinarse
activándolo y desactivándolo, intente corregir la
interferencia aplicando una o varias de las siguientes
medidas:

7
Producto homologado bajo la referencia D2
LSA.



de
la salida en la cual el receptor está conectado.

de radio y televisión.

Welcome
Congratulations and thank you for purchasing a
SHAD BC02 device. This Bluetooth®device has been
especially designed to keep you connected to your
phone and listen to your favourite music while travelling
on your scooter or motorcycle.
The SHAD BC02 system is compatible with all
Bluetooth®devices that transmit audio (mobile phones,
smartphones, GPS navigators and other devices) using

This device is designed so that it may be wholly
integrated into your helmet. It can be operated and
paired easily through a single control button (1b).
A single red/blue LED indicator (1a) serves to display
connection status, pairing, battery charging and low
battery. The SHAD BC02 device weighs only 55 g.
For better use of the SHAD BC02 device, please read

www.SHAD.es
Charging the SHAD BC02

you must charge the device completely.
Connect the terminal (3) to the provided USB cable (5)
and then connect the cable to a USB charging port.
While charging, the red LED light will switch on (1a) and
it will switch off once charging has been completed.
NOTE: Don’t pull on the cable to disconnect it from the
USB port.
NOTE: As time goes by, batteries gradually lose their
charge. This is why it’s important to charge the battery
fully before using the device and allow the battery to
use almost all of it’s charge in between charging cycles.
WARNING: If you plan to store your SHAD device
for a long period of time, be sure to recharge it at
least once every six months to ensure perfect battery
function.
Installation
The SHAD BC02 is very easy to install into a helmet.
Remove the side padding from the inside of the helmet
(if it can be removed) and place the devices (2) and (4)
at the height of your ears. The device is designed so
that the main unit with the boom microphone is placed
on the right side. The wire between devices (2) and (4)
must be stored inside the helmet, under the padding.

provided (male and female) with an adhesive backing

part of the pad onto the device and the female part onto
the inside of the helmet.



only be necessary to stick the male part onto the device
as the inside of the helmet may have padding that can

If needed, comfort pads (6) to place on the headphones
are also provided, in order to improve comfort against
your skin.
The charging cable (3) must be placed on the lateral-
back section of the helmet so as to facilitate access to
charge the device.
Place the microphone (1) on the front section of the
helmet (close to and oriented towards your mouth,
always protecting the microphone with the padding).
Linking/Pairing
To use the SHAD BC02, it’s necessary to pair it to the
Bluetooth®device you wish to connect it to (mobile
phone, GPS navigator). While the device is switched
off, hold the control button (1b) until the LED indicator


BC02. Select the BC02 device and, if necessary, enter
the access code: 0000.
NOTE: Pairing is a process that only needs to be
completed once. When the SHAD BC02 is paired to a

when switched off and on.
Switching on/off
Switching on: press and hold the button (1b) for a few
seconds until the speaker provides an acoustic signal
SHAD BC02
INSTRUCTION MANUAL
8

9

Switching off: press and hold the control button (1b) for
a few seconds until the speaker provides an acoustic

before the device powers off.
Call functions
When there is an incoming call, the speaker will provide
an acoustic signal.
Answering by pressing the button (1b): press the
control button (1b) only once
Answering through a voice command: answer the call
by speaking any word out loud (e.g. “Answer!”)
Ending a call: press the control button (1b) only once or
wait until the other person hangs up
Rejecting an incoming call: press the control button
(1b) twice, as soon as you hear the acoustic signal for
an incoming call
Redialling: press the control button (1b) twice. This de-

phone.
Adjusting the volume
The SHAD BC02 device is pre-programmed with a
volume level that allows for optimal listening at speeds
of up to 80 km/h (50 mph). To adjust the volume, use
the volume controls on the connected device.

and separation of the speakers from your ears, as
well as the type of helmet and motorcycle, external
conditions and other factors.
Technical Specifications
Bluetooth®: 2.1 Class 2
A2DP, HSP, HFP, EDR
Battery: Lithium polymer, allowing for up to 7 hours of
talk time and 200 hours of standby time (depending on

Compatible with SHAD BC03 intercom
Ready to operate as an intercom: you can pair your
SHAD BC02 device to a SHAD BC03 and activate the
intercom mode, without losing the hands-free features
for your phone.
Dual link: While connected to a SHAD BC03, if you
receive a call, the intercom function will stop and then
resume when the call ends.
Care and maintenance
The SHAD BC02 device uses components with
the latest technology and is manufactured to high
standards.
To keep your device from inadvertently becoming
damaged, please read the following recommendations
carefully:
        
components, since the electronic parts inside it may
become damaged. Do not attempt to open or change
the battery as it may be dangerous.

   
condensation may damage the electronic circuits.

Intense cold may create condensation inside the
components as these warm up. Extreme heat may
damage the battery, circuits or casings.
         
internal circuits may become damaged.
         
casings may become damaged or impede correct
operation.

to clean the SHAD BC02 as these may damage the
device.
Troubleshooting
If you cannot connect your SHAD BC02 device to your
mobile phone:

        
Bluetooth®has been turned on

  
phone are not more than 10 metres (32 ft.) apart
If, after this, you’re still not able to pair or use the SHAD
BC02 with your mobile phone, please contact the
retailer where you purchased the product.
Shortcuts
The SHAD BC02 device allows you to receive calls
automatically (as long as this feature is supported by

10
your mobile phone). To do this, you need to activate
the automatic response feature in your mobile phone.
Press the control button (1b) to activate the voice
dialling function in the paired phone (the phone must be

supports this feature).
Guarantee
The guarantee is valid upon presenting the original
purchase receipt or invoice issued by the SHAD retailer,
showing the date of purchase.
This guarantee does not cover defects caused by
natural wear and tear due to use or misuse of the
device, including but not limited to the general care and
maintenance conditions supplied by SHAD BC02.
This guarantee does not cover damages caused to the
     
repairs, corrosive materials, liquids, inadequate venting
or force majeure.
The guarantee does not cover defects caused by the
use of third-party accessories not provided by SHAD
BC02. Removing any of the labels or seals from the
product shall void the guarantee.
This product is covered by the guarantee established
by current legislation.
This guarantee does not cover defects caused by
natural wear and tear due to use or misuse of the
product.
Warnings
Treatment of electronics at the end of their
useful life (applicable in the European Union and other
European countries with separate waste collection
systems). This symbol on the device or the package
indicates that this product cannot be treated as normal
house trash, but must be delivered to the correct
electronics collection point. By ensuring this product
is disposed of correctly, you will help prevent negative
consequences for the environment and human health
that could arise from improper handling when disposing
of this product. Recycling helps conserve natural
resources. To receive detailed information about
recycling this product, please contact your city hall, the
nearest recycling collection point or the establishment
where you purchased the product.
Statement from the Federal
Communications Commission (FCC)

the party responsible for the compatibility may void the
right of the user to use the device.
This device complies with Section 15 of the FCC
regulations. The use is subject to the two following
conditions: 1) This device must not cause interference,
and 2) this device must accept any interference
received, including those that may cause unwanted
functioning.
and 2) this device must accept any interference
received, including those that may cause unwanted
functioning.
The tests carried out with this equipment demonstrate
its suitability to the stipulated limits for a digital class B
device, according to Part 15 of the FCC regulations.
These limits have been designed to provide reasonable
protection against interference in a residential location.
This equipment generates, uses and could radiate
radiofrequency energy and, if it is not installed and used
in accordance with the instructions provided, it may
cause harmful interferences for radio communications.
However, there is no guarantee that this interference
may not occur, on rare occasion, in a particular location.
If this device interferes with the reception of radio or
television programs, which can be determined by
turning it on and off, try correcting the interference by
applying one or more of the following measures:


equipment.
        
different from the terminal to which the receiver is
connected.
       
technician.
This device complies with Part 15 of the FCC rules.
Operation is subject to the following two conditions:
1) this device may not cause harmful interference,
and 2) this device must accept any interference received,
including interference that may cause undesired operation.

11
Product approved under Standard D2 LSA.

12
MANUEL D’INSTRUCTIONS DU
SHAD BC02
Bienvenue
Félicitations et merci d’avoir acheté un dispositif SHAD
BC02. Ce système Bluetooth®a été spécialement conçu
pour rester connecté(e) à votre téléphone et écouter
votre musique préférée lorsque vous vous déplacez en
scooter ou moto.
Le SHAD BC02 est un système compatible avec tous
les périphériques Bluetooth®transmetteurs d’un signal
audio (téléphones portables, smartphones, GPS et

manuel.
Le dispositif est conçu pour pouvoir être totalement
intégré dans votre casque. Son utilisation est facile grâce
à un seul bouton de contrôle (1b).
Une seule LED rouge/bleue (1a) sert d’indicateur de
fonctionnement, d’appariement, d’autonomie de la
batterie et de sa faible charge. Le dispositif SHAD BC02
pèse seulement 55 grammes.
Pour une meilleure utilisation du système SHAD BC02,
veuillez lire ce manuel puis gardez-le en lieu sûr ou
consultez-le sur www.SHAD.es
Charge du SHAD BC02
Avant d’utiliser le dispositif SHAD BC02 pour la première
fois, vous devez le charger complètement.
Branchez le terminal (3) au câble USB fourni (5) et celui-ci
à un port de chargement USB.
Durant la charge, la LED s’allume en rouge (1a) et s’éteint
lorsqu’elle sera terminée.
REMARQUE: ne tirez jamais sur les câbles pour
déconnecter l’USB.
REMARQUE       
déchargent progressivement, c’est pourquoi il est
important d’effectuer des charges complètes avant
d’utiliser le dispositif.
ATTENTION: Si vous stockez votre appareil
SHAD pendant une longue période, n’oubliez pas de
le recharger au moins une fois tous les six mois pour
assurer le bon fonctionnement de la batterie.
Installation
Le dispositif SHAD BC02 est très facile à installer dans
le casque. Retirez les mousses latérales de l’intérieur
du casque (si elles sont extractibles) et positionnez les
dispositifs (2) et (4) à hauteur des oreilles. Le dispositif
est conçu pour que l’unité principale soit placée du

que le second haut-parleur soit positionné à droite. Les
         

écouteurs, vous disposez d’un velcro (mâle et femelle)
muni d’un adhésif (7). Si vous avez besoin d’utiliser le
velcro, placez sa partie mâle sur le dispositif et la partie
femelle à l’intérieur du casque.
      
casque, l’utilisation partielle ou totale du velcro peut
        
        
le dispositif, car l’intérieur du casque peut présenter un
tissu qui fonctionne comme un velcro (femelle).
Si nécessaire, vous disposez également d’une mousse
(6) à placer sur les écouteurs pour améliorer le confort.
Le câble de charge (3) doit se situer dans la partie
latérale postérieure du casque pour faciliter la charge du
dispositif.
Placez le microphone (1) dans la zone frontale du casque
(à proximité de la bouche et orienté vers celle-ci, en le
protégeant toujours avec la mousse).
Association/appariement
Pour pouvoir utiliser le SHAD BC02, il est nécessaire
de l’associer au dispositif Bluetooth®que vous voulez
apparier (téléphone mobile, GPS). Le dispositif étant
éteint, appuyez sur le bouton de contrôle (1b) jusqu’à ce
que la LED (1a) commence à clignoter en rouge et bleu.
        
sous le nom de BC02. Sélectionnez le dispositif BC02
et, le cas échéant, saisissez le code d’accès 0000.
REMARQUE: L’association est un processus à réaliser
une seule fois. Lorsque le SHAD BC02 est lié à un appareil
    
automatiquement dès la mise en marche.
Mise en marche et arrêt
Mise en marche: appuyez pendant quelques secondes

13
sur le bouton (1b) jusqu’à ce que le haut-parleur émette
un signal sonore et que la LED (1a) commence à
clignoter en bleu.
Arrêt: appuyez pendant quelques secondes sur le
bouton de contrôle (1b) jusqu’à ce que le haut-parleur
émette un signal sonore et que la LED (1a) s’allume de
manière intermittente en rouge avant que le dispositif
s’éteigne complètement.
Fonctions d’appel
Lors d’un appel entrant, le haut-parleur émet un signal
sonore.
Répondre en appuyant sur le bouton (1b): appuyez sur
une seule fois sur le bouton de contrôle (1b).
Répondre au moyen du contrôle vocal: répondez à
l’appel en prononçant toute parole à voix haute (par ex.
Répondre !).
Mettre fin à un appel: appuyez une seule fois sur le
bouton (1b) ou attendez que l’interlocuteur raccroche.
Rejeter un appel entrant: appuyez deux fois de suite
sur le bouton de contrôle (1b) au moment où s’écoute
la sonnerie.
Rappeler le dernier numéro: appuyez deux fois sur
le bouton de contrôle (1b). Cette fonction dépend des

Réglage du volume
Le dispositif SHAD BC02 est programmé à un niveau de
volume qui permet une écoute optimale jusqu’à 80 km/h
(50 mph). Pour régler le volume, utilisez la commande du
volume du dispositif associé.
La perception du volume peut varier en fonction de la
position et de la séparation des haut-parleurs s’agissant
de l’oreille, ainsi que du le type de casque, de moto, des
conditions extérieures et d’autres facteurs.
Spécifications techniques
Bluetooth®: 2.1 Classe 2.
A2DP, HSP, HFP, EDR.
Batterie: lithium polymère qui permet jusqu’à 7 heures
en conversation et jusqu’à 200 heures en veille (selon la

Compatible avec les intercoms SHAD
BC03
Prêt pour une fonction d’intercommunication:
possibilité d’associer son dispositif SHAD BC02 à un
SHAD BC03 et d’activer le mode d’intercommunication
sans perdre la fonction mains libres du téléphone.
Double liaison: en étant connecté à un SHAD
BC03, et en cas de réception d’un appel, la fonction
     
d’appel.
Soins et entretien
Le dispositif SHAD BC02 utilise des composants à la
pointe de la technologie et est construit conformément
aux normes les plus rigoureuses.
Pour éviter que le dispositif soit endommagé
par inadvertance, veuillez lire attentivement les
recommandations suivantes:
      
car les parties électroniques à l’intérieur pourraient être

car cela pourrait s’avérer dangereux.

       
L’humidité et la buée peuvent endommager les circuits
électroniques.
 
froid intense peut générer de la buée à l’intérieur des
composants lorsque leur température s’élève à nouveau.
Une chaleur extrême peut endommager la batterie, les
circuits ou l’habillage.
      
de chocs ou être tordus, car les circuits à l’intérieur
pourraient être endommagés.
         
pourrait endommager l’habillage extérieur ou ne pas
permettre le bon fonctionnement.

de détergents pour nettoyer le SHAD BC02, car cela
pourrait l’abîmer.
Résolution des problèmes
Si vous ne pouvez pas connecter votre dispositif SHAD
BC02 au téléphone mobile:


sa fonction Bluetooth®est activée.


14

portable ne sont pas éloignés de plus de 10 mètres.
Si vous ne parvenez toujours pas à associer ou faire
fonctionner le SHAD BC02 avec votre téléphone por-
table, veuillez contacter le point de vente où il a été
acheté.
Raccourcis
Le dispositif SHAD BC02 permet de recevoir des appels
de façon automatique (lorsque votre téléphone portable
le permet), mais il faut pour cela activer la fonction de
réponse automatique de votre téléphone.
Appuyez sur le bouton de contrôle (1b) pour activer la
fonction de numérotation vocale du téléphone associé

la numérotation vocale, à condition qu’une telle fonction
soit disponible.
Garantie
La garantie n’est valable qu’avec la présentation du reçu
d’achat ou de la facture d’achat originale délivrée par le
point de vente SHAD indiquant la date d’achat.
Cette garantie ne couvre pas les défauts occasionnés
par l’usure normale due à l’utilisation ou à la mauvaise
utilisation du dispositif, y compris et sans limitation les
conditions générales de soins et d’entretien fournies
pour le SHAD BC02.
Cette garantie ne couvre pas les dommages causés au
-
ration, des matières corrosives, des liquides, des ventila-
tions inadaptées ou en cas de force majeure.
La garantie ne couvre pas les défauts occasionnés par
l’utilisation d’accessoires qui ne sont pas originaux au
SHAD BC02. Le fait d’enlever l’une des étiquettes ou
marques du produit annule la garantie.
Ce produit est couvert par la garantie légale en vigueur.
Cette garantie ne couvre pas les défauts occasionnés
par l’usure en raison d’une utilisation, abusive ou non,
du produit.
Avertissements
Traitement des équipements électroniques ayant
         
Européenne et dans les pays européens ayant des
systèmes de tri sélectif des résidus). Ce symbole sur
l’équipement ou l’emballage indique que le produit ne
peut pas être traité comme un déchet normal mais qu’il
doit être déposé au point de collecte d’équipements
électroniques correspondant. En vous assurant de
l’élimination correcte de ce produit, vous permettez
d’empêcher qu’il ait des conséquences négatives sur
la santé humaine et l’environnement, ce qui pourrait
avoir lieu s’il était incorrectement manipulé au moment
de sa destruction. Le recyclage permet de préserver les
ressources naturelles. Pour recevoir des informations
détaillées sur le recyclage de ce produit, prenez contact
avec votre mairie, le lieu de collecte le plus proche
ou l’établissement où vous avez fait l’acquisition du

     
appareils usagers dans les collectes prévues à cet effet.
Déclaration de la Commission fédérale
des communications (FCC)
     
expressément par la partie responsable de la
compatibilité peuvent annuler le droit de l’utilisateur
d’utiliser l’appareil.
Cet appareil est conforme à la section 15 du règlement
de la FCC. L’utilisation est sujette aux deux conditions
suivantes: 1) Ce dispositif ne doit pas provoquer
d’interférences, et 2) ce dispositif doit accepter toute
interférence reçue, y compris celles pouvant causer un
fonctionnement non désiré.
Les essais réalisés avec cet appareil prouvent qu’il
respecte les limites stipulées pour les dispositifs
numériques de classe B, selon la Partie 15 des normes
FCC. Ces limites ont été conçues pour fournir une
protection raisonnable contre les interférences dans une
installation résidentielle. Cet appareil génère, utilise et
peut irradier de l’énergie de radiofréquence, s’il n’est pas
installé ou utilisé conformément aux instructions fournies,
il peut occasionner des interférences gênantes pour les
communications par radio. Cependant, il ne peut pas
être garanti que cette interférence n’ait lieu, en de rares
occasions, dans une installation en particulier.

15
Si cet appareil interfère avec la réception de programmes
          
l’activant et en le désactivant, veuillez essayer de corriger
l’interférence en appliquant l’une ou plusieurs des
mesures suivantes :

    
récepteur.

la sortie où le récepteur est connecté.
    
radio et de télévision.
Produit homologué sous la référence D2 LSA.

16
BEDIENUNGSANLEITUNG
SHAD BC02
Herzlich willkommen!
Herzlichen Glückwunsch und vielen Dank, dass Sie
ein SHAD BC02 erworben haben. Dieses Bluetooth®-
System wurde eigens dafür entworfen, um auch
während Scooter- und Motorradfahrten telefonisch
erreichbar zu sein und gleichzeitig die persönliche
Lieblingsmusik genießen zu können.
Das SHAD BC02 ist mit allen Bluetooth®-Geräten
zur Audioübertragung (Handys, Smartphones, GPS
und andere Apparate) gemäß den im Handbuch

Dank seines Designs integriert sich das Geräte
vollständig in den Helm und lässt sich ganz einfach mit


dem jeweiligen hohen oder niedrigen Akkustand dient
eine einzige rot-blaue LED-Anzeige (1a). Das SHAD
BC02 wiegt nicht mehr als 55 Gramm.
Zur optimalen Nutzung des SHAD BC02 bitten wir Sie,
diese Betriebsanleitung zu lesen und an einem sicheren
Ort aufzubewahren. Sie steht Ihnen allerdings auch
www.SHAD.es
Das SHAD BC02 aufladen

Gerät einmal vollständig aufgeladen werden.
Dazu verbinden Sie das Terminal (3) mit dem

an einen USB-Zugang an.
Während des Ladevorgangs leuchtet die rote LED (1a)

HINWEIS     

HINWEIS: Da sich die Akkus mit der Zeit allmählich
entladen, ist es wichtig, vor dem Einsatz des Gerätes
den Akku stets vollständig aufzuladen.
HINWEIS: Falls Sie Ihr SHAD-Gerät für längere Zeit
verwahren, denken Sie daran, es mindestens einmal
alle sechs Monate aufzuladen, um auf diese Weise
einen perfekten Batteriebetrieb zu gewährleisten.
Montage
Das SHAD BC02 lässt sich ganz leicht im Sturzhelm
anbringen. Ziehen Sie das Schaumgummi an den
Innenseiten des Sturzhelms zurück (falls dieses
herausnehmbar ist) und positionieren Sie die Geräte
(2) und (4) in Höhe der Ohren. Dieses wurde so
konzeptioniert, dass das Hauptgerät auf der linken
Seite - wie in Abbildung 1 dargestellt - angebracht
werden muss, während der zweite Lautsprecher auf
der rechten Seite festgemacht wird. Die zwischen den
      
müssen im Inneren des Helms unter der Polsterung
     
       
      


Teil auf die Innenseite des Sturzhelms.
Der vollständige oder teilweise Einsatz des

Innenseitengestaltung verschieden (siehe Abbildung 2).
In manchen Fällen ist es nur erforderlich, die männliche
Seite auf das Gerät zu kleben, da das Innere des
     
entsprechenden Gewebe ausgestattet ist.
     
der vorhandene Schaumstoff (6) auf die Hörmuscheln
gesetzt werden.
Das Ladekabel (3) sollte im hinteren Seitenteil des
Sturzhelms angebracht werden, um dadurch die

Befestigen Sie das Mikrophon (1) im vorderen Bereich
des Sturzhelms (nahe am und zum Mund hinweisend,
wobei das Mikrophon immer durch Schaumgummi
geschützt sein muss).
Verbindung/Verknüpfung zweier Geräte
Für den Gebrauch des SHAD BC02 muss es mit dem
Bluetooth®-Gerät verbunden sein, mit dem Sie es
zusammen verwenden möchten (Handy, GPS). Drücken

lange, bis die LED (1a) beginnt, rot und blau zu blinken.
Das Handy oder GPS lokalisiert das Gerät mit dem
Namen BC02. Gehen Sie zu dem „BC02“-Gerät und
geben Sie bei Bedarf das Zugangskennwort 0000 ein.

17
HINWEIS    
darf nur einmal erfolgen. Nachdem das SHAD BC02
mit einem ganz bestimmten Gerät verknüpft wurde,
kommt es beim Einschalten zu einer automatischen

Ein-und Ausschalten
Einschalten:      
Sekunden lang gedrückt, bis aus dem Lautsprecher
ein akustisches Signal ertönt und die LED (1a) blau zu
blinken beginnt.
Ausschalten:      
Sekunden lang gedrückt, bis aus dem Lautsprecher ein
akustisches Signal ertönt und die LED (1a) mit einem
rot Blinken signalisiert, dass das Gerät dabei ist, sich
vollständig auszuschalten.
Anruffunktionen
Bei einem eingehenden Anruf erzeugt der Lautsprecher
ein akustisches Signal.
Anrufannahme durch Drücken der Taste (1b): Tippen

Anrufannahme per Sprachsteuerung: Zur
Entgegennahme eines Anrufs verwenden Sie irgendein
beliebiges Wort, das Sie mit lauter Stimme aussprechen
(z. B. Antworten!).
Anrufbeendigung: Tippen Sie einmal kurz auf die

Telefonat beendet.
Ablehnung eingehender Anrufe: Drücken Sie
  
akustisches Anrufsignal vernehmen.
Anrufwiederholung: Tippen Sie zweimal kurz auf
       
   
jeweiligen Handys ab.
Lautstärkenregelung
Die Lautstärke des SHAD BC02 ist vorprogrammiert
      
80 km/h (50 mph). Zur Anpassung der Lautstärke
verwenden Sie bitte den Lautstärkeregler des
angeschlossenen Geräts.
Die Wahrnehmung der Lautstärke kann variieren und
hängt von unterschiedlichen Faktoren ab wie z. B. der
Stellung der Lautsprecher und deren Abstand zum
Gehör oder der Art des Sturzhelms bzw. des Motorrads.
Doch auch externe Bedingungen und andere Faktoren

Technische Daten
Bluetooth®
A2DP, HSP, HFP, EDR.
Batterie: Polymerisches Lithium gestattet bis zu 7
Stunden Gesprächszeit und 200 Stunden Standby-

Kompatibel mit Intercom-Geräten
SHAD BC03
Ausgelegt für Sprechverbindungen: Sie haben die
Möglichkeit, Ihr SHAD BC02 mit einem SHAD BC03 zu
verbinden und den Gegensprechmodus zu aktivieren,
ohne auf die Freisprechfunktion des Telefons verzichten
zu müssen.
Doppelanschluss: Sollten Sie während eines
Gesprächsaustauschs mit einem SHAD BC03
einen Anruf erhalten, wird die Intercom-Funktion
unterbrochen und nach Beendigung des Anrufs erneut
aufgenommen.
Pflege und Wartung
    
neuester Technologie und wird nach den höchsten
Qualitätsstandards hergestellt.
     
bitte aufmerksam die folgende Empfehlungen:
    
Systemkomponenten zu öffnen, da dadurch
elektronische Teile im Inneren des Geräts Schaden
nehmen können. Ebenso darf der Akku weder
geöffnet noch verändert werden, da dies mit Gefahren
verbunden ist.



     
elektronischen Schaltungen schaden.
      


erwärmen. Große Hitze kann sich schädlich auf Akku,
Schaltungen oder Gehäuse auswirken.

18
        
diese auch keinen Schlägen oder Manipulationen
aus, da dadurch die Schaltung im Inneren beschädigt
werden kann.
      

zu Schaden kommen oder der korrekte Betrieb
verhindert werden könnte.

Chemikalien, Lösungs- oder Reinigungsmittel, um so
eventuellen Schäden vorzubeugen.
Hilfestellung bei Problemen
Sollte ein Anschluss Ihres SHAD BC02 ans Handy nicht
möglich sein:

eingeschaltet ist.

und die Bluetooth®-Funktion aktiviert ist.
     
verbunden sind.
      
BC02 und Handy der Abstand nicht mehr als 10 Meter
beträgt.
     
kommen oder das SHAD BC02 nicht mit Ihrem
Handy kommunizieren, wenden Sie sich bitte an die

Tastenkombinationen
Das SHAD BC02 gestattet die automatische
Entgegennahme von Anrufen (falls Ihr Handy
dies zulässt). Allerdings muss dazu die Funktion
„automatische Anrufannahme“ zuerst auf dem Handy
aktiviert werden.
Zur Aktivierung der Sprachwahl-Funktion des

      
über diese Funktion verfügt und dementsprechend

Garantie
Die Garantie für das SHAD besitzt nur dann Gültigkeit,
       
   
vorgewiesen werden kann.
Diese Garantie gilt nicht für die durch normale
Abnutzung beim Gebrauch oder unsachgemäße
Nutzung hervorgerufenen Schäden und bezieht sich
dabei u. a. auch auf die allgemeinen von SHAD BC02

Diese Garantie deckt keine Schäden, die auf Unfall,
  
zersetzende Materialien, Flüssigkeiten, unzureichende

Die Garantie gilt auch nicht für solche Mängel, die durch
den Gebrauch von nicht originalen „SHAD BC02“-
Zubehörteilen verursacht wurden. Durch ein Entfernen
der Produktetiketten oder -siegel erlischt die Garantie.
Für dieses Produkt gilt die derzeitig gesetzlich
verbindliche Garantie, welche keine durch den normalen

Produkts entstandenen Mängel abdeckt.
Warnhinweis
Behandlung der elektronischen Geräte
nach Ablauf ihrer Lebensdauer (anwendbar in der
Europäischen Union und den europäischen Ländern
mit getrennter Sammlung von Abfällen) Dieses

dass das Produkt nicht als gewöhnlicher Hausmüll
behandelt werden darf, sondern bei der angemessenen
Sammelstelle für elektronische Abfälle entsorgt werden
muss. Die korrekte Entsorgung dieses Produkts stellt
sicher, dass negative Folgen für die Umwelt und die
menschliche Gesundheit verhindert werden, welche
durch die unsachgemäße Entsorgung dieses Produkts
entstehen können. Das Recycling der Materialien
trägt zur Erhaltung der natürlichen Rohstoffe bei. Für
detaillierte Information über das Recycling zu diesem
Produkt, wenden Sie sich an Ihr Regierung, die nächste
      
das Produkt erworben haben, um Abfälle sachgemäß
zu verwalten.
Erklärung der Bundesamt für
Kommunikation (FCC)
     
      
     
des Benutzers für Benutzung des Apparats annullieren.

19
Das Produkt wurde unter der Referenz D2 LSA
amtlich zugelassen.

der FCC. Die Benutzung unterliegt den folgenden
Bedingungen: 1) Dieses Gerät darf keine Störungen
hervorrufen und (2) dieses Gerät muss jeglichen
Störungen, die es erhält akzeptieren, einschließlich die,
die eine nicht gewünschte Funktionsweise hervorrufen.
Die an diesem Gerät durchgeführten Tests demonstrieren
seine Anpassung an die festgelegten Grenzwerte für
         
FCC Normen. Diese Grenzwerte wurden festgelegt,
um einen angemessenen Schutz gegen Störungen, in
Wohngebieten, bereitzustellen. Dieses Gerät generiert,
benutzt und kann Funkfrequenzenergie ausstrahlen und
wenn es nicht gemäß der mitgelieferten Betriebsanleitung
installiert und benutzt wird, kann es Störungen, die für
die Funkkommunikationen schädlich sind, hervorrufen.
Trotzdem gibt es keine Gewährleistung, dass diese
Störung, in seltenen Fällen nicht bei einer bestimmten
Anlage auftritt.
Wenn dieser Apparat den Empfang von Radio- oder
Fernsehprogrammen stört, können sie diesen aktivieren
und deaktivieren, versuchen Sie die Störung zu
korrigieren, indem sie eine oder mehrere der folgenden
Maßnahmen anwenden:
         
diese erneut an
       
Empfänger.
        
des Stromkreislaufs an, an dem der Empfänger
angeschlossen wurde.
         
erfahrenen Radio-und Fernsehen.

20
MANUALE DI ISTRUZIONI
SHAD BC02
Benvenuto
Congratulazioni e grazie per aver acquistato un
dispositivo SHAD BC02. Grazie alla funzionalità
intercomunicante potrà parlare con il passeggero che
viaggia con lei, ascoltare la sua musica preferita e
ricevere le chiamate mentre è alla guida del suo scooter
o motocicletta.
Il SHAD BC02 è un sistema compatibile con tutti
i dispositivi audio Bluetooth®(telefoni cellulari,
       

prodotto della gamma SHAD o ad altri dispositivi audio
Bluetooth®
Il dispositivo è progettato per essere completamente

con un solo tasto di controllo (1b).
Il LED rosso/blu (1a) funge da indicatore di:
funzionamento, associazione e stato di carica della
batteria. Il dispositivo SHAD BC02 pesa soltanto 55gr.
Per un utilizzo migliore del sistema SHAD BC02, per
favore legga questo manuale e lo conservi in un posto
sicuro; potrà consultare il manuale anche sul sito
www.SHAD.es
Caricamento di SHAD BC02
Prima di utilizzare SHAD BC02 dovrà effettuare una
carica completa del dispositivo. Colleghi il terminale (3)
al cavo USB in dotazione (5) e quest’ultimo a una fonte
di ricarica USB.
Durante il caricamento si accenderà il LED rosso (1a)
che si spegnerà quando la ricarica sarà ultimata.
NOTA: Non tiri mai i cavi per scollegare il cavo USB.
NOTA: Con il passare del tempo le batterie di scaricano
gradualmente, per questo motivo è importante
effettuare un caricamento completo della batteria prima
di utilizzare il dispositivo.
AVVERTENZA: se desidera riporre il suo
dispositivo SHAD per un lungo periodo di tempo si
accerti di ricaricarlo almeno una volta ogni sei mesi per
garantire un perfetto funzionamento della batteria.
Installazione
Il dispositivo SHAD BC02 è veramente facile da
installare sul casco. Rimuova la spugna laterale
presente all’interno del casco (nel caso in cui fosse
rimovibile) e posizioni i dispositivi (2) e (4) all’altezza delle
orecchie. Il dispositivo è progettato per posizionare
l’unità principale sul lato sinistro, così come indicato
         
I cavi tra le periferiche (2) e (4) vanno posizionati

auricolari potrà utilizzare i due velcri adesivi (7) che trova
in dotazione (maschio e femmina). Nel caso in cui fosse
necessario utilizzare il velcro, attacchi la parte maschio
al dispositivo e la parte femmina all’interno del casco.
A seconda della conformazione interna del casco
potrà essere necessario utilizzare tutto il velcro o solo
         
attaccare solo la parte maschio al dispositivo poiché
l’interno del casco dispone di un tipo di tessuto che
funge da velcro (femmina).
Per un comfort maggiore, se necessario, potrà
collocare la spugna in dotazione sugli auricolari (6).
Il cavo di carica (3) deve essere posizionato nella
parte posteriore del casco per agevolare la ricarica del
dispositivo.
Posizioni il microfono (1) nella parte anteriore del
casco (in direzione della bocca, proteggendo sempre
il microfono con la spugna).
Associazione a un telefono cellulare o GPS
Per poter utilizzare SHAD BC02 è necessario associarlo
al dispositivo Bluetooth®che desidera collegare
(cellulare, GPS). A dispositivo spento, tenga premuto il

lampeggiare in rosso e blu. Il cellulare o GPS rileverà il
dispositivo sotto il nome di BC02. Selezioni il dispositivo
BC02 e, se necessario, inserisca il codice di accesso
0000.
NOTA: L’associazione è un processo che va effettuato
solo una volta. Quando SHAD BC02 è collegato a una
      
automaticamente all’accensione.
Accensione e spegnimento
Accensione: tenga premuto per qualche secondo il

