Page 1
10' x 15' Straight Leg Pop-Up™Canopy
Assembly Instructions
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
DESCRIPTION MODEL #
10’x15’Straight Leg Pop-Up - Red 22550
10’x15’Straight Leg Pop-Up - Blue 22551
10’x15’Straight Leg Pop-Up - Green 22552
10’x15’Straight Leg Pop-Up - Black 22553
10’x15’Straight Leg Pop-Up - Desert Bronze 22554
10’x15’Straight Leg Pop-Up - Checkered Flag 22555
10'x15'Straight Leg Pop-Up - White 22599
RECOMMENDED TOOLS
12/14/09
Before you start: 2+ individual recommended for assembly, approximate time 15 min.

05-22550-22551-22552-
22553-22554-22555-22599-0C
Page 2
WARNING
• Do NOT smoke or use open ame devices in or around this temporary
portable shade product.
• Do NOT store ammable liquids (gasoline, kerosene, propane,
barbeque grills, re pits, deep fryers or smokers inside this product).
• Choose the set-up location of your portable shade product carefullly.
Check for overhead utility lines, trees, branches or other structures.
CAUTION
1. Please read instructions COMPLETELY before assembly. If you have
questions, please call the consumer support number.
2. This product is classied as a temporary portable shade product and
is intended to provide basic shade and protection from
environmental elements, including the effects of sun, rain, tree sap,
bird and animal excrement.
3. Proper anchoring is the RESPONSIBILITY OF THE OWNER. Any
temporary portable shade product that is not anchored securely and
properly has the potential to blow away in high winds. ShelterLogic
cannot be held responsible for damage caused by any product that
blows away.
4. THIS IS A SHADE PRODUCT AND NOT RECOMMENDED AS A
PERMANENT STRUCTURE. IT IS NOT DESIGNED TO BE USED
IN HIGH WINDS, SNOW OR ICE STORMS.
WARNINGS & CAUTIONS

05-22550-22551-22552-
22553-22554-22555-22599-0C
Page 3

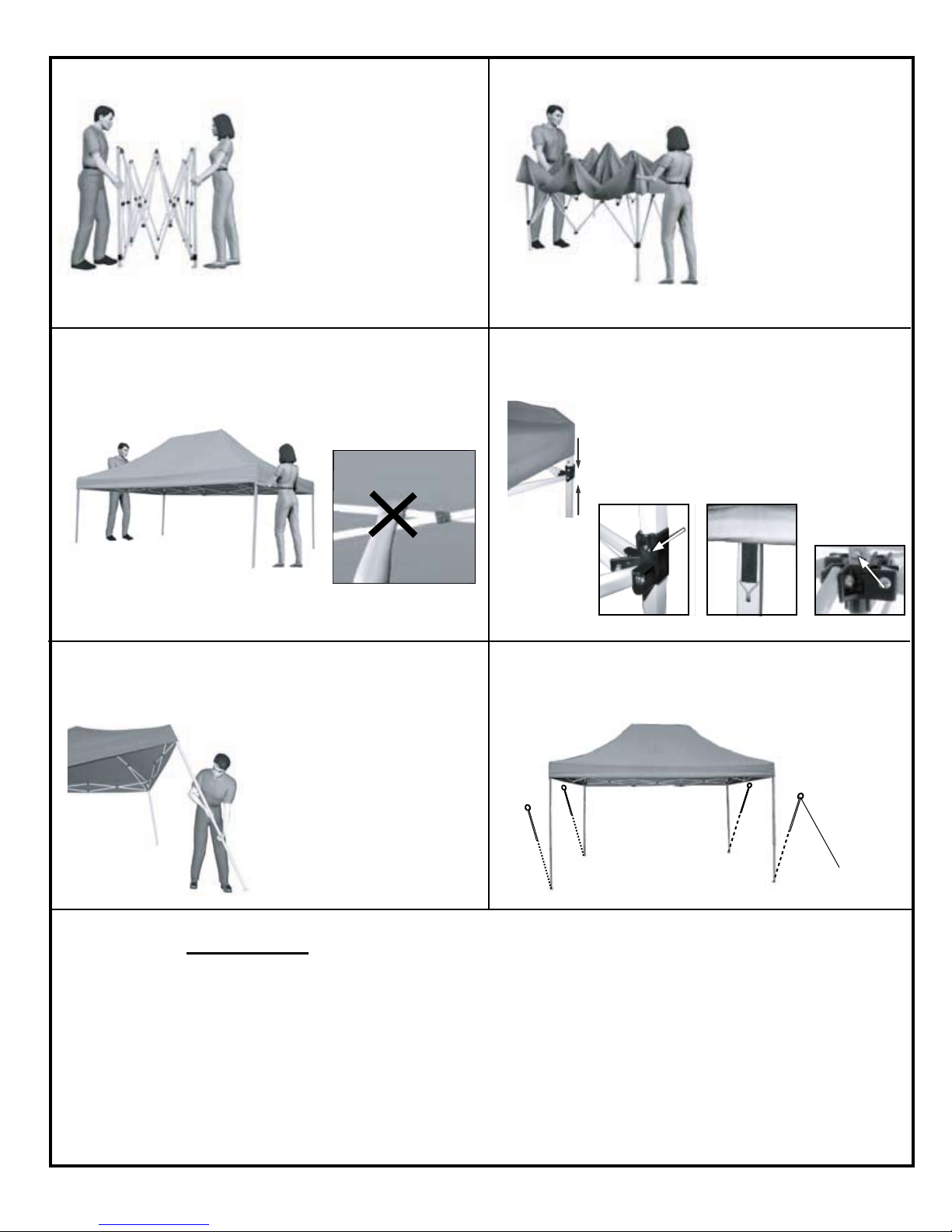

Step 1: Remove assembly
from portable, wheeled
storage bag. Grab corner
legs in each hand. Lift
frame slightly off ground.
Stepping backwards, pull
frame apart until your
arms are fully extended.
Step 2: Unfold cover. Place
cover over frame. Align
corner pockets of cover
over frame legs.
Step 3: Step 4: At the four corners slide the corner slide up
until the button “pops” into place as shown.
When this is done pull the cover corners
down snugly and smoothly. Lift the valance
over the middle legs and insert the tension
hook in the anchor hole. Wrap theT over the
cross bar and pull the elastic loop under the
cross bar. Insert the T thru the elastic loop
to secure the valence.
Do not place hands between frame tubes.
Push up until canopy is fully opened.
Step 5: Step 6: For temporary anchoring of canopy on
grass, dirt or packed soil, insert temporary
spike anchors through corner feet.
CAUTION: Temporary spike anchors are NOT designed
for permanent installation. Never leave canopy unattended.
For all PRO SERIES™straight leg Pop-Ups, legs should be
square and straight when temporary spike anchors are
inserted through corner feet.
For assembly questions, Please call Customer Support:
1-800-524-9970 or in CANADA: 1-800-559-6175
CORNER OF
SHELTER
ANCHOR
Slide legs to desired height, making
sure buttons snap into place.

05-22550-22551-22552-
22553-22554-22555-22599-0C
Page 4

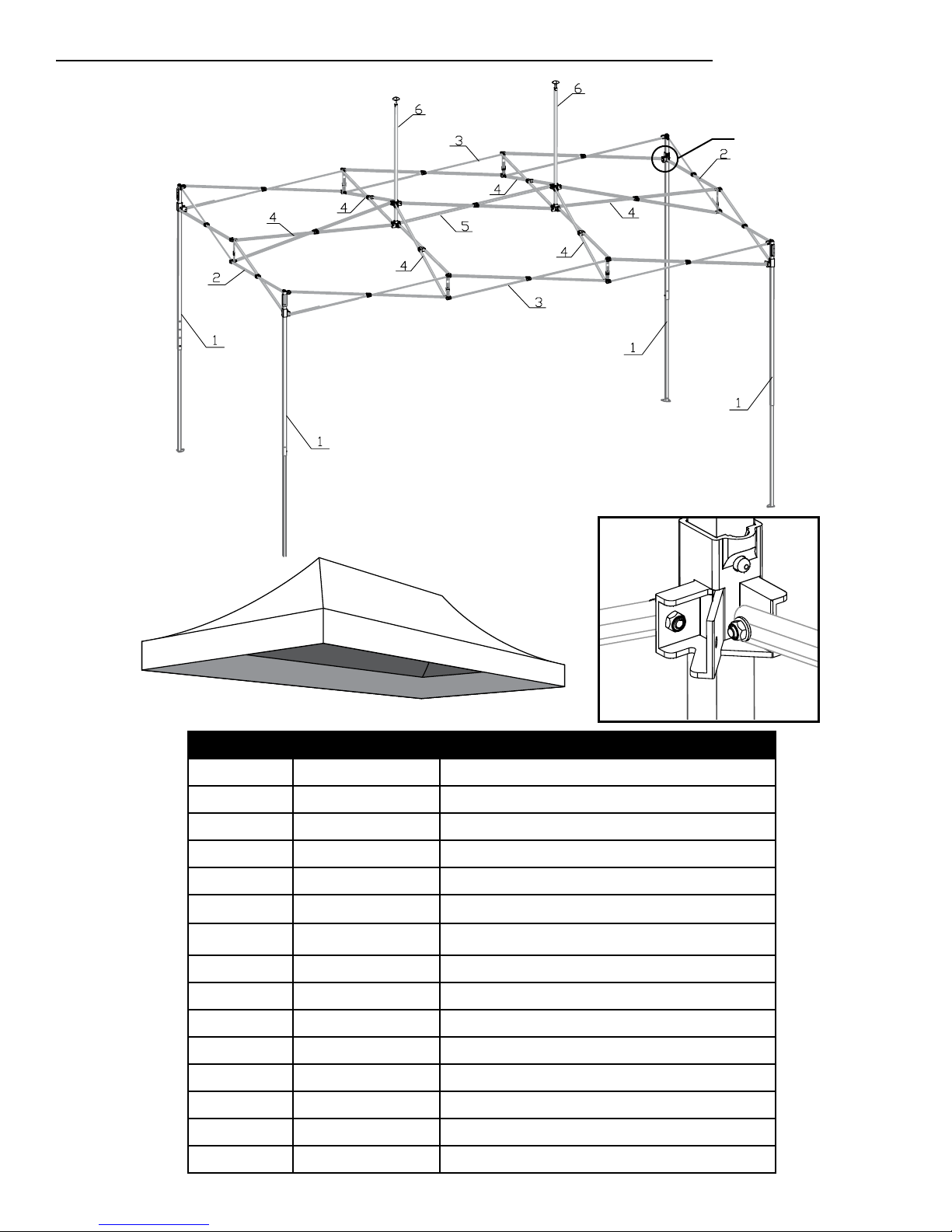

Part Part Number Description
1 15381 Leg Tube Assembly
2 15370 Gemel Assembly, side 1
3 15398 Gemel Assembly, side 2
4 15373 Gemel Assembly, supports
5 15399 Gemel Assembly, middle
6 15376 Top Tube Kit
7 15480 Replacement Cover - White
7 800807 Replacement Cover - Red
7 800808 Replacement Cover - Blue
7 800809 Replacement Cover - Green
7 800810 Replacement Cover - Black
7 800811 Replacement Cover - Desert Bronze
7 800812 Replacement Cover - Checkered Flag
8 22606 Sliding Connector Kit
not shown 15557 Replacement Roller Bag
To Order Replacement Parts, Please Order by Part Number:
8
7
see 8

05-22550-22551-22552-
22553-22554-22555-22599-0C
Page 5
3 x 4,6 m Pop-Up™Tente Auto dépliante á jambe droite
LES TRADUCTIONS FRANÇAISES D’INSTRUCTION D’ASSEMBLAGE
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
DESCRIPTION MODEL #
3 x 4,6 m Jambes Droites - Rouge 22550
3 x 4,6 m Jambes Droites - Blew 22551
3 x 4,6 m Jambes Droites - Vert 22552
3 x 4,6 m Jambes Droites - Noir 22553
3 x 4,6 m Jambes Droites - Havane 22554
3 x 4,6 m Jambes Droites - A carreaux 22555
3 x 4,6 m Jambes Droites - Blanc 22599
OUTILS RECOMMANDÉS
Avant de commencer: Il faut 2 personnes ou plus pour le montage qui prend environ 15 min.
12/14/09

05-22550-22551-22552-
22553-22554-22555-22599-0C
Page 6
AVERTISSEMENT
• Ne pas fumer et ne pas avoir d’appareils à amme nue dans et autour
de ce produit portable temporaire pour faire de l’ombre.
• NE PAS ranger de liquides inammables (essence, kérosène, propane,
grils BBQ, foyers, friteuses ou fumoir à l’intérieur de ce produit.)
• Sélectionner soigneusement l’emplacement de ce produit portable
pour faire de l’ombre. Faire attention aux lignes électriques au dessus
de la tête, aux arbres, aux branches ou aux autres structures.
MISE EN GARDE
1. Lire TOUTES les instructions avant de monter. Appeler le numéro de
service clientèle pour toutes questions.
2. Ce produit est classé comme un produit temporaire portable pour faire
de l’ombre et il est prévu pour fournir de l’ombre et pour protéger
contre les éléments y compris les effets du soleil, de la pluie, de la
résine, des excréments d’oiseaux et d’autres animaux.
3. Le PROPRIÉTAIRE EST RESPONSABLE de fournir un ancrage
adéquat. Tout produit temporaire pour faire de l’ombre qui n’est pas
ancré correctement et de façon sécuritaire peut s’envoler en cas de
grand vent. ShelterLogic ne sera pas tenu responsable des
dommages causés par un produit qui s’envole.
4. CECI EST UN PARS SOLEIL, IL N’EST PAS RECOMMANDÉ D’EN
FAIRE UNE STRUCTURE PERMANENTE. IL N’EST PAS CONÇU
POUR ÊTRE UTILISÉ EN CAS DE GRAND VENT, DE NEIGE OU DE
TEMPÊTES DE VERGLAS.
AVERTISSEMENTS ET MISES EN GARDE

05-22550-22551-22552-
22553-22554-22555-22599-0C
Page 7

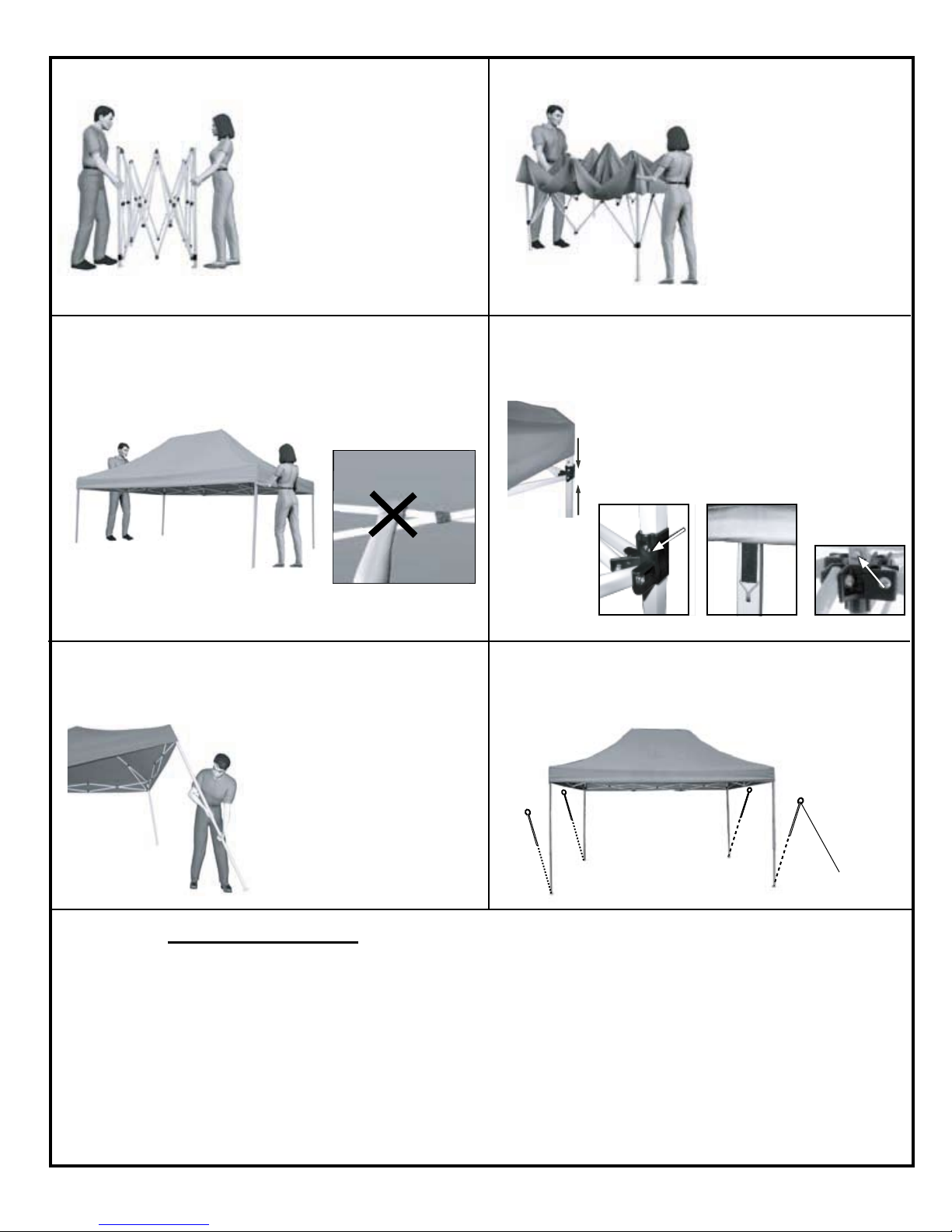

Étape 1: Étape 2:
Étape 3: Étape 4:
Étape 5: Étape 6:
CORNER OF
SHELTER
ANCRER
Enlever l’ensemble du sac
de rangement portable sur
roues. Attraper les pieds
du coin dans chaque main.
Soulever un peu le cadre
du sol. Faisant un pas en
arrière, tirer le cadre à part
jusqu’à ce que les bras soi-
ent complètement étendus.
Déplier le toit. Placer
le toit sur le cadre.
Aligner les poches
de coin du toit sur les
pieds du cadre.
Ne pas placer les mains entre les tubes
du cadre. Pousser vers le haut jusqu’à
ce que l’abri soit complètement ouvert.
Aux quatre coins, glissez une pièce de coin vers le
haut, jusqu’à ce que le buoton s’insère en place avec
un “clic”, tel qu’illustrè. Cette étape complétée, tirez la
couverture sur les coins, de façon bien ajustée et en
doucer. Par la suite, xez le crochet et les xations en
boucle, autour de la structure. Soulevez la draperie
au-dessus des jambes moyennes et insérez le cro-
chet de tension dans le trou d’ancre. Enveloppez T
au-dessus de la barre de traverse et tirez la boucle
élastique sous la barre de traverse. Passez T dans
la boucle élastique pour xer la valence.
Glisser les jambes à la hauteur dési-
rée, assurez-vous que les boutons ce
cases bien en place.
Pour ancrer l’abri temporairement dans
l’herbe, la terre ou la terre battue, insérer
les piquets d’ancrage temporaire dans les
pieds de coin.
MISE EN GARDE: Les piquets d’ancrage temporaire ne sont
pas conçus pour une installation permanente. Ne jamais
laisser. l’abri sans surveillance.
Avec tous les abris à dépliage automatique à pieds droits de la
PRO SERIES™, les pieds doivent être carrés et droits quand les piquets
d’ancrage temporaire sont insérés au travers des pieds de coin.
Pour toutes questions sur l’assemblage, appeler le service à la
clientèle au: 1 800 524-9970 ou au CANADA: 1 800 559-6175

05-22550-22551-22552-
22553-22554-22555-22599-0C
Page 8

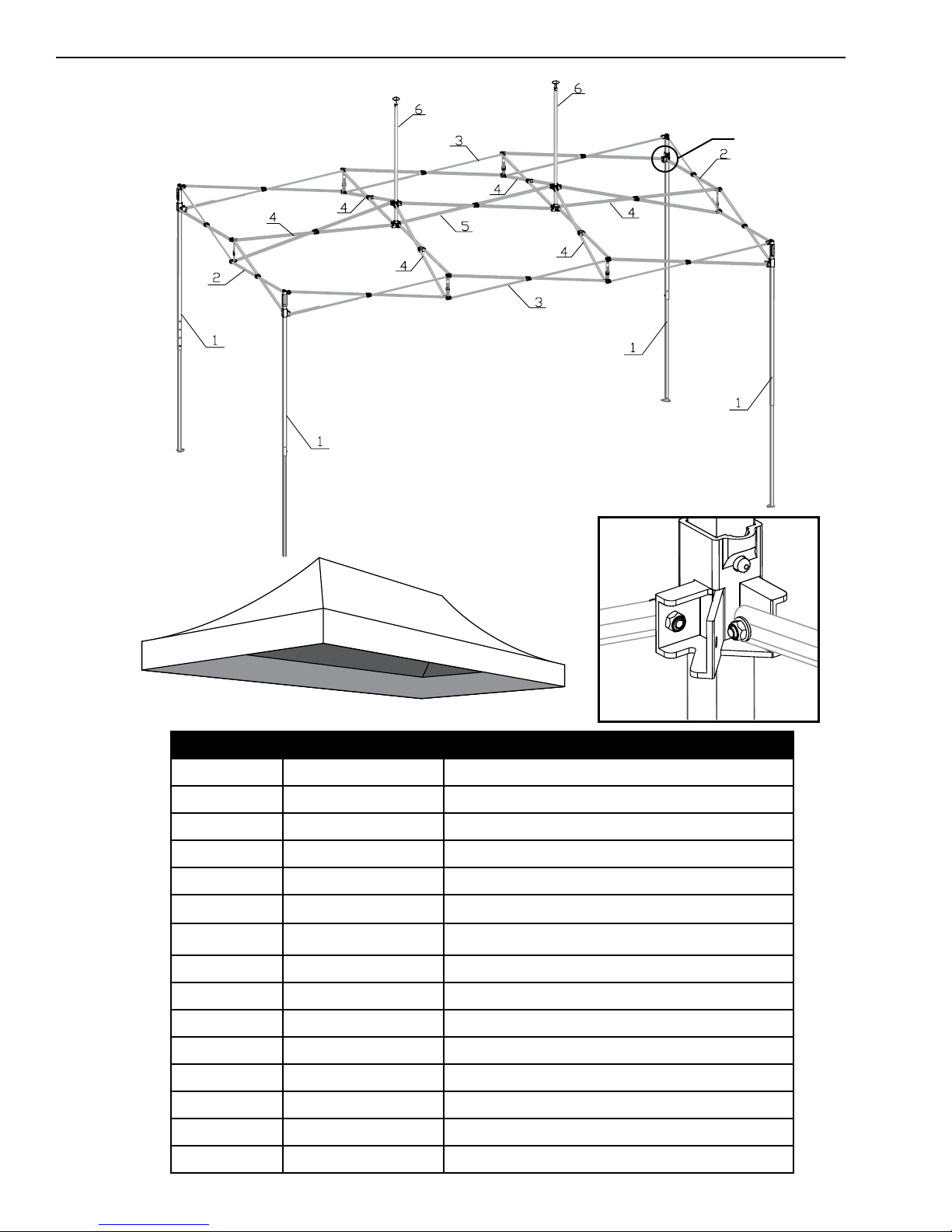

Pièce Numéro de pièce Déscription
1 15381 Assemblement de la jambe
2 15370 Assemblement du Gemel, sur le coté 1
3 15398 Assemblement du Gemel, sur le coté 2
4 15373 Assemblement des supports du gemel
5 15399 Assemblement du milieu du gemel
6 15376 Kit du tube supérieur
7 15480 Toile de remplacement - Blanc
7 800807 Toile de remplacement - Rojo
7 800808 Toile de remplacement - Bleu
7 800809 Toile de remplacement - Vert
7 800810 Toile de remplacement - Noir
7 800811 Toile de remplacement - Havane
7 800812 Toile de remplacement - A carreaux
8 22606 Kit du connecteur à glisser
pas montré 15557 Sac de transport de remplacement
8
7
voir 8
Pour commander des pièces de remplacement, utiliser le numéro de la pièce:

05-22550-22551-22552-
22553-22554-22555-22599-0C
Página 9
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
DESCRIPTION MODEL #
3 x 4,6 m Pierna Recta - Rojo 22550
3 x 4,6 m Pierna Recta - Azul 22551
3 x 4,6 m Pierna Recta - Verde 22552
3 x 4,6 m Pierna Recta - Negro 22553
3 x 4,6 m Pierna Recta - Bronce desierto 22554
3 x 4,6 m Pierna Recta - Cuadrado 22555
3 x 4,6 m Pierna Recta - Blanco 22599
3 x 4,6 m POP-UP™PABELLÓN MÓVIL DE PIERNA RECTA
INSTRUCCIONES DE ENSAMBLAJE EN ESPAÑOL
HERRAMIENTAS RECOMENDADAS
Antes de comenzar: Se necesitan 2 o más personas para el ensamblaje. Tiempo aproximado: 15 m.
12/14/09

05-22550-22551-22552-
22553-22554-22555-22599-0C
Página 10
ADVERTENCIA
• NO fume ni utilice dispositivos con llamas expuestas dentro o en las
inmediaciones de este producto portátil diseñado para brindar sombra
temporal.
• NO almacene líquidos inamables (gasolina, queroseno, propano,
parrillas de barbacoa, braseros, freidoras de inmersión o ahumadores
dentro de este producto).
• Elija cuidadosamente el sitio para armar este producto portátil
diseñado para brindarle sombra. Compruebe que no se encuentren
en lo alto cables de servicios públicos, árboles, ramas u otras
estructuras.
PRECAUCIÓN
1. Por favor lea las instrucciones COMPLETAMEMTE antes de
ensamblar. Si tiene preguntas, por favor llame al número de asistencia
al consumidor.
2. Este producto está clasicado como producto portátil para brindar
sombra temporal y está diseñado para proporcionar sombra y
protección básicas de los elementos ambientales, incluyendo los
efectos del sol, lluvia, savia de árboles, excrementos de aves
y animales.
3. El anclaje adecuado es RESPONSABILIDAD DEL PROPIETARIO.
Cualquier producto portátil que brinde sombra temporal que no esté
anclado de forma adecuada y segura tiene la potencialidad de
desprenderse y ser arrastrado por vientos fuertes. ShelterLogic no
puede ser responsable de los daños causados por cualquier producto
que sea arrastrado por el viento.
4. ESTO ES UN PRODUCTO DE SOMBRA Y NO RECOMENDADO
COMO UNA ESTRUCTURA PERMANENTE NO ESTÁ DISEÑADO
PARA SER UTILIZADO EN ZONAS DE VIENTOS FUERTES,
TORMENTAS DE NIEVE O HIELO.
ADVERTENCIAS Y PRECAUCIONES

05-22550-22551-22552-
22553-22554-22555-22599-0C
Página 11
Paso 1: Paso 2:
Paso 3: Paso 4:
Paso 5: Paso 6:
CORNER OF
SHELTER
ANCLA
Retire el ensamble de la
bolsa de almacenaje
portátil con ruedas.
Agarre las patas de esquina
con cada mano. Levante
ligeramente la estructura del
piso. Vaya halando la
estructura a medida que
camina hacia atrás hasta
que sus brazos queden
completamente extendidos.
Desdoble la cubierta.
Colóquela sobre la
estructura. Alinee los
compartimientos de
esquina de la cubierta
sobre las patas de la
estructura.
No coloque las manos entre los tubos
de la estructura. Hale hacia arriba hasta
que el toldo quede completamente
abierto.
Deslice hacia arriba la guía de deslizamiento de cada
una de las 4 esquinas hasta que la presilla “enganche”
en el lugar, según se ilustra. Una vez nalizado este
paso, baje las esquinas de la cubierta de manera rme
y prolija. Luego je los sujetadores velcro alrededor del
armazón. Levante el valance sobre las piernas medias
e inserte el gancho de la tensión en el agujero del
ancla. Envuelva el T sobre la barra cruzada y tire del
lazo elástico debajo de la barra cruzada. Inserte el T a
través del lazo elástico para asegurar la valencia.
Deslice las piernas a la altura deseada,
cerciorándose de que los botones se
encajan a presión en su lugar.
Para anclar temporalmente el toldo en
césped, tierra o suelo compacto, inserte los
anclajes de espiga temporales a través de
las patas de base de esquina.
PRECAUCIÓN: Los anclajes de espiga temporales NO están diseñados
para instalación permanente. Nunca deje el toldo desatendido.
Para todos los toldos con estructura emergente PRO SERIES™de patas
rectas, éstas deberán estar rectas y a escuadra cuando se inserten los
anclajes de espiga temporales a través de las patas de base de esquina.
Si tiene preguntas sobre el ensamblaje, por favor llame al número
de asistencia al consumidor. 1-800-524-9970
o en CANADÁ:1-800-559-6175

05-22550-22551-22552-
22553-22554-22555-22599-0C
Página 12

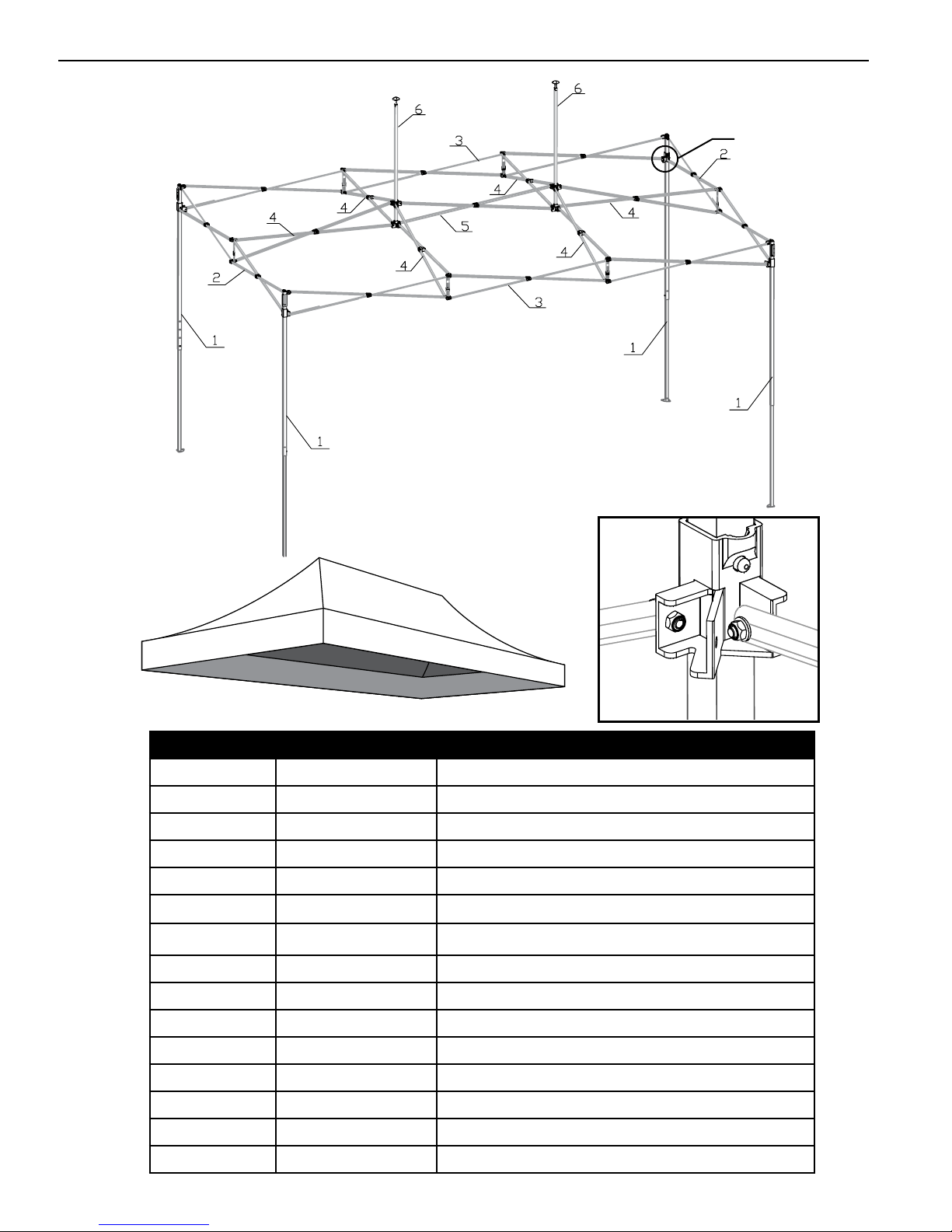

Parte Número de Parte Descripción
1 15381 Asamblea de tubo
2 15370 Asamblea de Gemel, lado 1
3 15398 Asamblea de Gemel, lado 2
4 15373 Asamblea de Gemel, soporte
5 15399 Asamblea de Gemel, media
6 15376 Juego superior del tubo
7 15480 Cubierta del reemplazo - Blanco
7 800807 Cubierta del reemplazo - Rojo
7 800808 Cubierta del reemplazo - Azul
7 800809 Cubierta del reemplazo - Verde
7 800810 Cubierta del reemplazo - Negro
7 800811 Cubierta del reemplazo - Bronce desierto
7 800812 Cubierta del reemplazo - Cuadrado
8 22606 Desplazamiento Del Juego Del Conectador
no demonstrado 15557 Bolso Portátil del Reemplazo
8
7
vea 8
Para Pedir Piezas de Recambio, Ordene por favor por el Número de Parte:
