Shure 520DX User manual

©2005, Shure Incorporated
27C3015 (Rev. 3) Printed in U.S.A.
520DX Harmonica Microphone ("Green Bullet")
User Guide
MICROPHONE POUR HARMONICA
520DX («GREEN BULLET»)
GUIDE DE L'UTILISATEUR
HARMONIKA-MIKROFON 520DX
(„GREEN BULLET“)
BEDIENUNGSANLEITUNG
MICROFONO 520DX PARA ARMONICA
(“GREEN BULLET”)
GUIA DEL USUARIO
MICROFONO DA ARMONICA 520DX
(“GREEN BULLET")
GUIDA D'USO

2
GENERAL
Contoured to fit comfortably in the palm of your hand, the
Model 520DX “Green Bullet” microphone produces the unique
sound that has made it a legend among harmonica players.
The 520DX features a volume control knob at the base of the
microphone (see Figure 1) that allows musicians to make adjust-
ments to suit their needs during a live performance. An attached
cablewithastandard1/4-inchphoneplugallowsthemicrophone
to be connected to a high-impedance device.
APPLICATIONS
Connect the 520DX directly into a guitar amplifier to produce
the classic blues harp sound. Use the following guidelines:
• The volume control on the microphone should be turned down
before plugging it into an amplifier. As you move away from
the amplifier, the volume can be turned up.
• Adjust the microphone's volume control knob during perfor-
mances as needed. For example, whenswitching from playing
rhythm to lead or to place the microphone on standby between
sets.
• To avoid feedback, maintain as much distance as possible
from monitors or loudspeakers. Adjust the volume of monitors
or loudspeakers at the mixing console so that no feedback is
present when the volume control knob on the harmonica mi-
crophone is at its maximum setting.
NOTE: The volume setting of the guitar amplifier may have a
significant effect on the overall tone produced. Experiment with
different microphone and amplifier volume settings to achieve
the desired effect.
VOLUME CONTROL
VOLUME CONTROL KNOB
FIGURE 1
OFF

3
LOW IMPEDANCE
To connect the 520DX to a low impedance device, such as a
mixer, use a low-to-high impedance-matching line transformer,
such as the Shure model A95U.
NOTE: The 520DX can be rewired for low impedance, but this
disables the volume control. Contact the Shure Applications
Group at [phone] for more information.
SPECIFICATIONS
Type
Dynamic
Frequency Response
100 to 5,000 Hz (Figure 2)

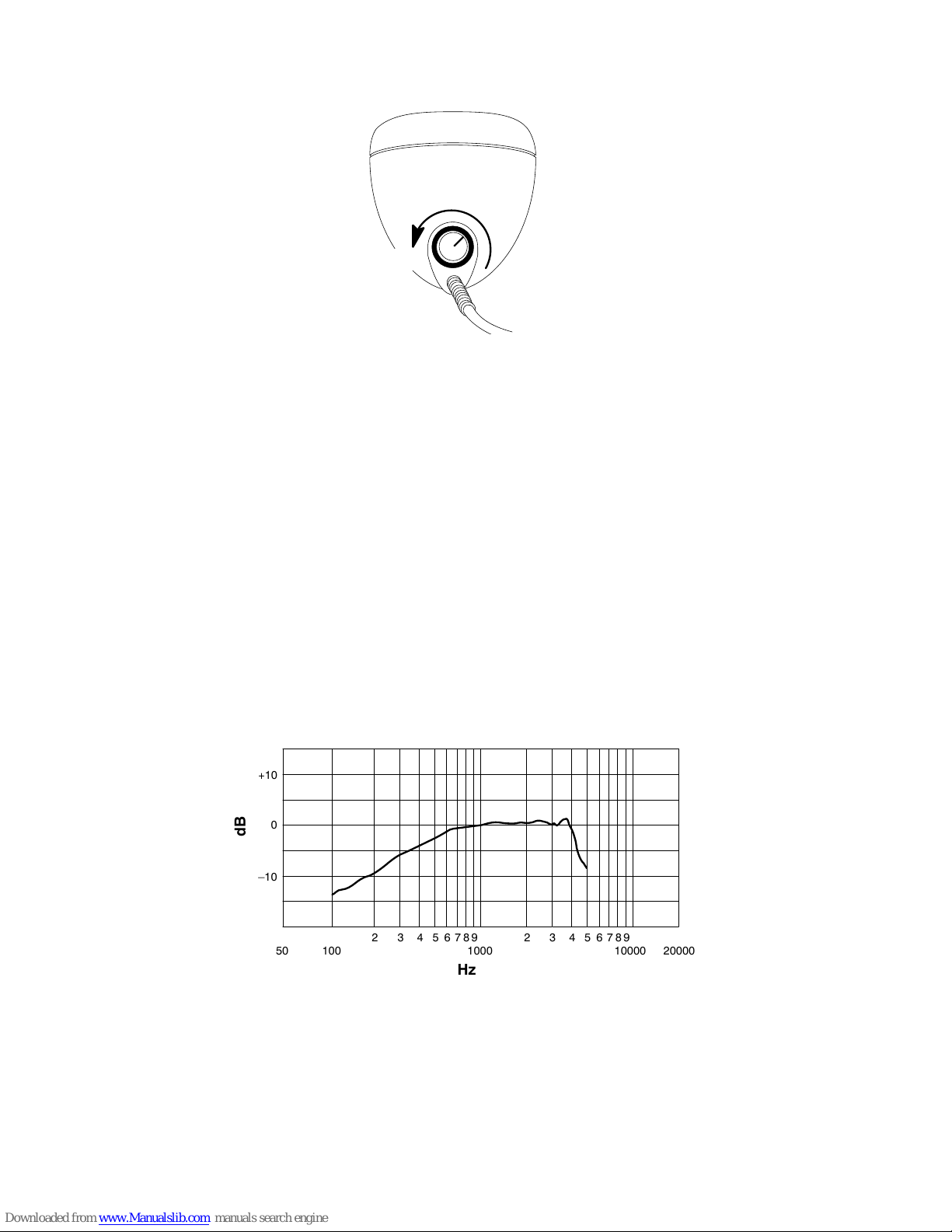

TYPICAL FREQUENCY RESPONSE
FIGURE 2
Polar Pattern
Omnidirectional
Impedance
High, unbalanced
Load Impedance Range
Minimum: 100 kΩ
Output Level (at 1,000 Hz)
Open Circuit Voltage –38.0 dBV/Pa (13 mV)*
*1 Pa = 94 dB SPL
Polarity
Positive sound pressure on diaphragm produces positive volt-
age on tip with respect to sleeve (ground) of microphone out-
put phone plug connector
Cable
6.1 m (20 ft) two conductor shielded with standard 1/4-inch
phone plug attached (supplied wired for high-impedance, un-
balanced connection)
Case
Green and chrome finished die casting
Dimensions
63 mm (2.5 in) max diameter, 82.6 mm (3 1/4 in) long
Net Weight (with cable)
737 grams (26 oz)
200001000 1000050 100 98765432 98765432
+10
0
-10
Hz
dB

4
Certification

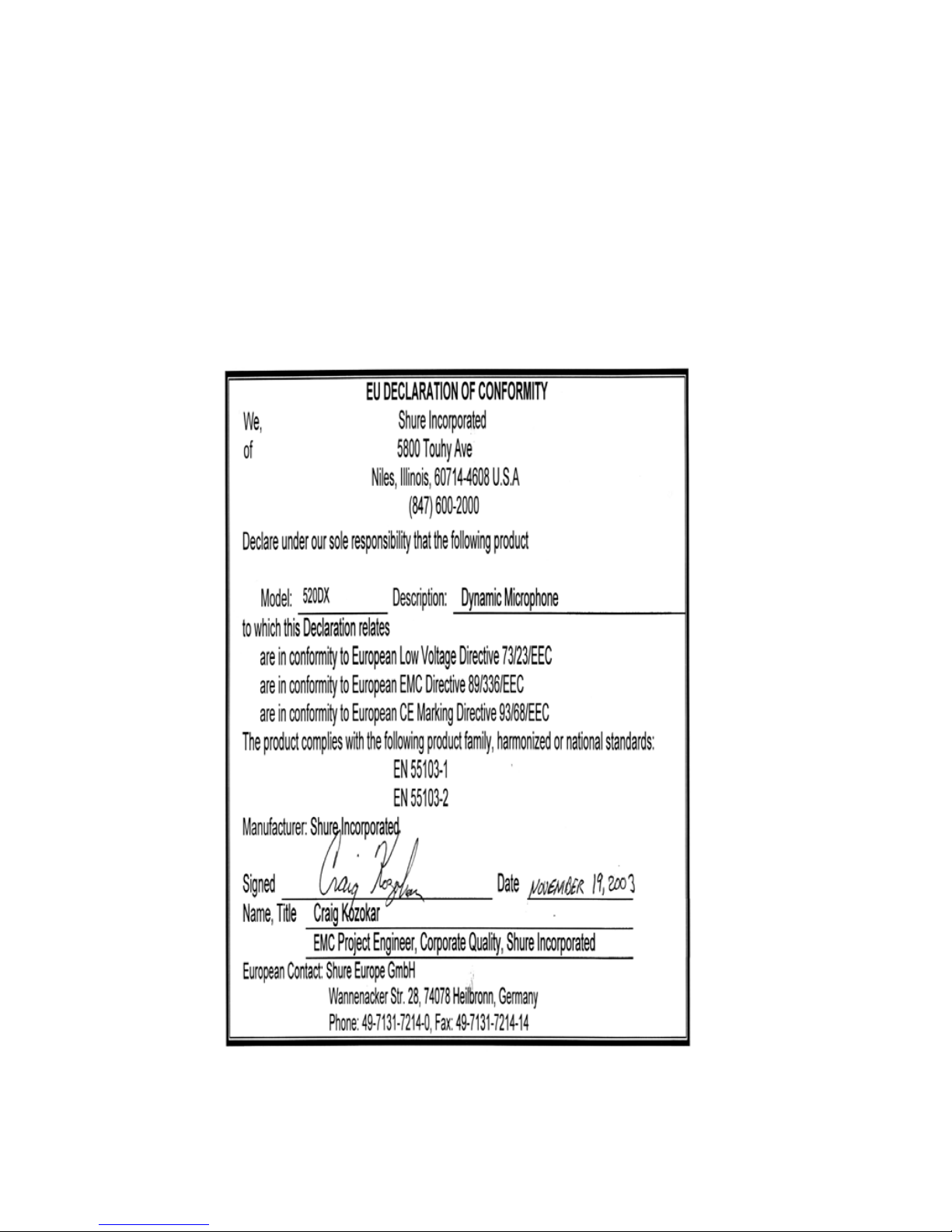

Conforms to European EMC Directive 89/336/EEC. Meets
applicable tests and performance criteria in European Standard
EN55103 (1996) parts 1 and 2, for residential (E1) and light in-
dustrial (E2) environments.
CONNECTIONS
The RED lead is the high-impedance audio output; the
SHIELD is the audio return and case ground.
The Model 520DX Green Bullet Microphone is supplied wired
for high-impedance, unbalanced operation with the 1/4-inch
phone plug (Figure 3).

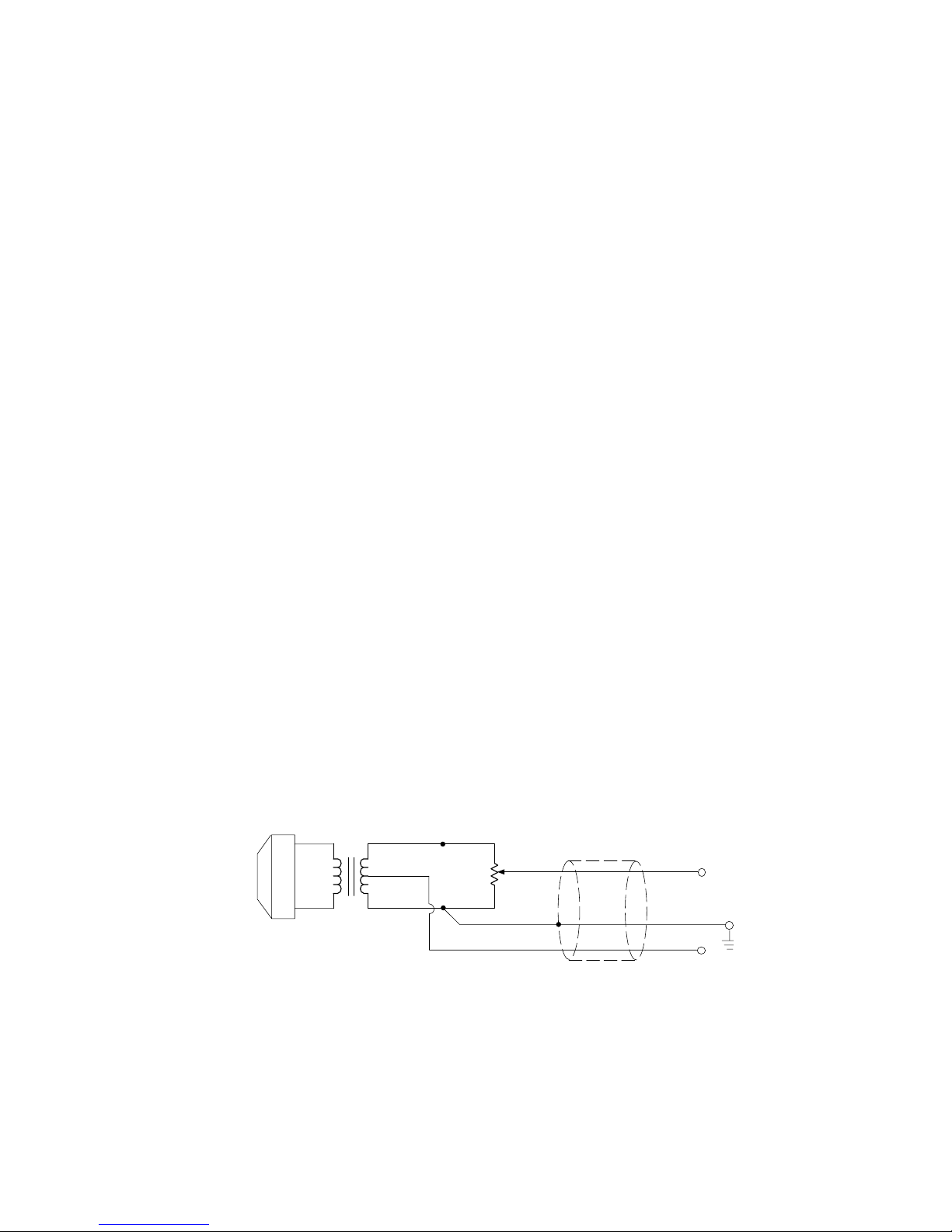

INTERNAL CONNECTIONS
UNBALANCED HIGH-IMPEDANCE OUTPUT
FIGURE 3
REPLACEMENT PARTS
Cartridge ............................................................................R198
Cable and Plug ............................................................ 90A4486
Volume Control Knob................................................... 95A2073
Volume Control Pot...................................................... 90A4487
For additional service or parts information, please contact
Shure's Service department at 1-800-516-2525. Outside the
United States, please contact your authorized Shure Service
Center.
+
YELLOW
BLUE
WHITE
BLACK
ORANGE
RED
BROWN
RED
GRAY
BLACK
RED
SHIELD
BLACK
TIP

5
MICROPHONE POUR HARMONICA
520DX («GREEN BULLET»)
GUIDE DE L'UTILISATEUR
GÉNÉRALITÉS
Profilé pour s'adapter confortablement à lapaumedela main,
le microphone modèle 520DX «Green Bullet» procure la so-
norité unique qui en a fait une légende parmi les harmonicistes.
Le 520DX est pourvu d'un bouton de volume (Figure 1) à sa
base qui permet au musicien d'effectuer les réglages néces-
saires pendant un concert. Un câble fixe, doté d'un jack télé-
phonestandardde1/4po permet de brancherlemicrophone sur
un appareil à haute impédance.
APPLICATIONS
Brancher le 520DX directement sur un amplificateur de gui-
tare pour obtenir le son d'harmonica blues classique. Procéder
comme suit :
• Mettre le bouton de volume du microphone à zéro avant de le
brancher sur un amplificateur. Le volume peut être monté à
mesure qu'on s'éloigne de l'amplificateur.
• Régler le volume selon le besoin pendant la représentation.
Par exemple pour passer d'accompagnement à solo ou lor-
sque le microphone est laissé sur scène entre deux représen-
tations.
• Pour éviter le larsen, se tenir le plus loin possible des retours
ou des haut-parleurs. Régler le volume des retours ou des
haut-parleurs sur la table de mélange afin de ne pas avoir de
larsen lorsque le volume du microphone pour harmonica est
tourné au maximum.
REMARQUE : Le réglage de volume de l'amplificateur de
guitare peut avoir un effet considérable sur la sonorité obtenue.
Essayer différents réglages de volume de microphone et
d'amplificateur pour obtenir l'effet désiré.
COMMANDE DE VOLUME
BOUTON DE VOLUME
FIGURE 1
ARRÊT

6
BASSE IMPÉDANCE
Pour brancher le 520DX sur un appareil à basse impédance,
tel qu'un mélangeur, utiliser un transformateur haute/basse im-
pédance, tel que le Shure modèle A95U.
REMARQUE: Le 520DX peut être recâblé pour la basse
impédance, mais cela rend le bouton de volume inopérant.
Contacter le groupe d'applications Shure au [phone]
pour plus de détails.
CARACTÉRISTIQUES
Type
Dynamique
Courbe de réponse
100 à 5 000 Hz (Figure 2)
COURBE DE RÉPONSE TYPIQUE
FIGURE 2
Courbe de directivité
Omnidirectionnelle
Impédance
Haute, asymétrique
Plage d'impédance de charge
Minimum : 100 kΩ
Niveau de sortie (à 1 000 Hz)
Tension en circuit ouvert -38,0 dBV/Pa (13,0 mV)*
*1 Pa = 94 dB SPL
Polarité
Une pression acoustique positive sur le diaphragme produit
une tension positive sur la pointe, par rapport à la tige (masse)
du jack téléphone de sortie du microphone.Une pression
acoustique positive sur le diaphragme produit une tension
positive sur la pointe, par rapport à la tige (masse) du jack
téléphone de sortie du microphone.
Câble
6,1 m deux conducteurs, blindé avec jack téléphone standard
de 1/4 po fixe (fourni câblé pour branchement haute im-
pédance asymétrique).
Boîtier
Fonte moulée, fini vert et chrome
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
200001000 1000050 100
98765432 98765432
+10
0
–10
Hz
dB

7
Dimensions
63 mm de diamètre, 82,6 mm de long
Poids net (avec câble)
737 grammes (26 oz)
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN 55103
(1996) parties 1 et 2 pour les environnements résidentiels (E1)
et d'industrie légère (E2).
BRANCHEMENTS
Le fil ROUGE est la sortie audio haute impédance; le BLIND-
AGE est le retour audio et la masse du boîtier.
Le microphone modèle 520DX Green Bullet est fourni câblé
pour le fonctionnement en haute impédance, asymétrique avec
jack téléphone de 1/4 po (Figure 3).
BRANCHEMENTS INTERNES :
SORTIE HAUTE IMPÉDANCE ASYMÉTRIQUE
FIGURE 3
PIÈCES DE RECHANGE
Cartouche........................................................................R198
Câble et jack..............................................................90A4486
Bouton de volume .....................................................95A2073
Potentiomètre de volume ..........................................90A4487
Pour plus de détails sur les réparations ou les pièces, con-
tacter le service Entretien Shure au 1–800–516–2525. À l'ex-
térieur des États-Unis, contacter le centre de réparations Shure
agréé.
+
JAUNE
BLEU
ROUGE
NOIR
BLANC
ORANGE
MARRON
ROUGEROUGE
GRIS
NOIR
POINTE
BLINDAJE
NOIR

8
HARMONIKA-MIKROFON 520DX
(„GREEN BULLET“)
BEDIENUNGSANLEITUNG
ALLGEMEINES
Die Konturen des Mikrofonmodells 520DX „Green Bullet“
schmiegen sich bequem an die Handfläche an; es erzeugt den
einmaligen Klang, der es unter Harmonikaspielern zur Legende
werden ließ.
Das 520DX verfügt über einen Lautstärkepegel-Reglerknopf
am Mikrofonsockel (Abbildung 1), mit dessen Hilfe Musiker
während eine Live-Auftritts die gewünschten Einstellungen
vornehmen können. Mit Hilfe des eingebauten Kabels mit 1/4
Zoll-Standard-Klinkenstecker kann das Mikrofon an ein ho-
chohmiges Gerät angeschlossen werden.
VERWENDUNGSMÖGLICHKEITEN
Zur Erzeugung des klassischen Bluesharmonikaklangs wird
das 520DX direkt an einen Gitarrenverstärker angeschlossen.
Hierfür wie folgt vorgehen:
• Der Lautstärkepegelregler am Mikrofon sollte heruntergedreht
werden, bevor es an einen Verstärker angeschlossen wird.
Wenn Sie sich vom Verstärker wegbewegen, kann der
Lautstärkepegel hochgedreht werden.
• Den Lautstärkepegel-Reglerknopf während Auftritten nach
Bedarf einstellen, zum Beispiel wenn ein Wechsel von der
Rhythmuspartie zur führenden Melodie vorgenommen wird
oder um das Mikrofon zwischen einzelnen Sätzen in Bereit
schaftsstellung zu versetzen.
• Zur Vermeidung von Rückkopplung einen möglichst großen
Abstand zu Monitoren und Lautsprechern einhalten. Den
Lautstärkepegel von Monitoren und Lautsprechern am Mis-
chpult so einstellen, daß es zu keiner Rückkopplung kommt,
wenn der Lautstärkepegel-Reglerknopf am Harmonika-Mikro-
fon bis zum maximalen Anschlag eingestellt wird.
HINWEIS: Die Lautstärkepegeleinstellung des Gitarrenverstärk-
ers kann einen erheblichen Einfluß auf den erzeugten Gesamt-
ton haben. Mit verschiedenen Mikrofon- und
Verstärkerpegeleinstellungen experimentieren, um den gewün-
schten Effekt zu erzielen.

9
REGELUNG DES LAUTSTÄRKEPEGELS
LAUTSTÄRKEPEGEL-REGLERKNOP
ABBILDUNG 1
NIEDEROHMIGE ANWENDUNG
Zum Anschluß des 520DX an ein niederohmiges Gerät, wie
z.B. ein Mischpult, ein Nieder-Hoch-Impedanztransformations-
glied, wie z.B. das Shure-Modell A95U, verwenden. Zum An-
schluß des 520DX an ein niederohmiges Gerät, wie z.B. ein
Mischpult, ein Nieder-Hoch-Impedanztransformationsglied, wie
z.B. das Shure-Modell A95U, verwenden.
HINWEIS: Der 520DX kann für niederohmige Anwendungen
neu verdrahtet werden; dadurch wird jedoch die
Lautstärkepegelregelung deaktiviert. Weitere Informationen
erhalten Sie von der Shure Applications Group unter der
Telefonnummer ++1 (847) 600–8440.
TECHNISCHE DATEN
Typ
Dynamisch
Frequenzgang
100 bis 5000 Hz (Abbildung 2)
TYPISCHER FREQUENZGANG
ABBILDUNG 2
Richtcharakteristik
Kugel
AUS
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
200001000 1000050 100
98765432 98765432
+10
0
–10
Hz
dB

10
Impedanz
Hochohmig, unsymmetrisch
Abschlußimpedanzbereich
Mindestens 100 kΩ
Ausgangspegel (bei 1000 Hz)
Leerlaufspannung -38,0 dBV/Pa (13,0 mV)*
*1 Pa = 94 dB SPL
Polarität
Positiver Schalldruck an der Membran erzeugt positive Span-
nung an der Spitze in bezug auf den Hals (Masse) des Mikro-
fonausgangs-Klinkensteckers
Kabel
6,1 m (20 ft) langes zweipoliges, abgeschirmtes Kabel mit in-
tegriertem 1/4 Zoll-Standard-Klinkenstecker (gelieferte Ver-
drahtung für hochohmigen, unsymmetrischen Anschluß)
Gehäuse
Druckguß mit grün lackierter und Chromoberfläche
Abmessungen
63 mm Durchmesser, 82,6 mm Länge
Nettogewicht (mit Kabel)
737 g (26 Unzen US)
ZERTIFIZIERUNG
Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Rich-
tlinie über elektromagnetische Verträglichkeit 89/336/EEC. Er-
fülltdiePrüfungs-und LeistungskriteriendereuropäischenNorm
EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leich-
tindustriegebiete (E2).
ANSCHLÜSSE
Die ROTE Leitung ist der hochohmige Audio-Ausgang; die
ABSCHIRMUNG ist die Audio-Return-Leitung und die Gehäuse-
masse.
DasMikrofonmodell520DXGreenBulletwirdmitVerdrahtung
für hochohmigen, unsymmetrischen Betrieb mit dem 1/4 Zoll-
Klinkenstecker (Abbildung 3) geliefert.
INTERNE ANSCHLÜSSE:
UNSYMMETRISCHER, HOCHOHMIGER AUSGANG
ABBILDUNG 3
+
GELB
BLAU
ROT
WEISS
SCHWARZ
ORANGE
BRAUN
ROT
GRAU
SCHWARZ SCHWARZ
ROT SPITZE
ABSCHIRMUNG

11
ERSATZTEILE
Kapsel .............................................................................R198
Kabel und Stecker.....................................................90A4486
Lautstärkepegel-Reglerknopf ....................................95A2073
Lautstärkepegel-Reglerpotentiometer.......................90A4487
Weitere Informationen über Kundendienst oder Ersatzteile er-
halten Sie von der Shure-Kundendienstabteilung unter der
Rufnummer 1-800-516-2525. Außerhalb der Vereinigten Staat-
en wenden Sie sich bitte an Ihr zuständiges Shure-Kundendien-
stzentrum.

12
MICROFONO 520DX PARA
ARMONICA
(“GREEN BULLET”)
GUIA DEL USUARIO
GENERALIDADES
Diseñado para reposar cómodamente en la palma de la
mano, el micrófono 520DX “Green Bullet” produce ese sonido
distintivo que lo ha convertido en leyenda entre los que tocan
armónica.
El micrófono 520DX tiene un control de volumen en su base
(Figura 1) que permite al músico hacer los ajustes que desee du-
rante una ejecución en vivo. El cable conectado con el enchufe
estándar tipo auriculares audífonos de 1/4 pulgada permite
conectar el micrófono a un dispositivo de alta impedancia.
APLICACIONES
Conecte el 520DX directamente a un amplificador de guitarra
para producir el sonido distintivo de la armónica de blues. Ob-
serve las recomendaciones siguientes:
• Ponga el control de volumen del micrófono en la posición de
mínimo antes de enchufarlo en el amplificador. A medida que
lapersonasealejadel amplificador,se puede aumentarelvol-
umen.
• Ajuste el control de volumen del micrófono durante la
ejecución según sea necesario. Por ejemplo, al pasar de
acompañamiento a solista, o para dejar el micrófono en espe-
ra entre las ejecuciones de una pieza y la siguiente.
•
Para evitar la realimentación, manténgase lo más aleja-
do posible de los altoparlantes de monitoreo y de repro-
ducción. Ajuste el volumen de los altoparlantes de
monitoreo o de reproducción en la
consola mezcladora de
modo que no se produzca realimentación cuando se ajusta el
control de volumen del micrófono de armónica a su posición
de máximo.
NOTA: El ajuste del volumen del amplificador de guitarra puede
tener un efecto significativo sobre la tonalidad general obtenida.
Experimente poniendo los controles de volumen del micrófono
y del amplificador en diferentes posiciones para obtener el
sonido deseado.

13
CONTROL DE VOLUMEN
CONTROL DE VOLUME
FIGURA 1
BAJA IMPEDANCIA
Para conectar el micrófono 520DX a un dispositivo de baja
impedancia, tal como una consola mezcladora, utilice un trans-
formador de impedancia alta a baja, tal como el transformador
A95U de Shure.
NOTA: El alambrado del micrófono 520DX puede modificarse
para convertirlo en un dispositivo de baja impedancia, pero con
ello se anula la función del control de volumen. Comuníquese
con el Grupo de Aplicaciones Shure al teléfono [phone]
(en los EE.UU.) para más información.
ESPECIFICACIONES
Tipo
Dinámico
Respuesta endede frecuencias
100 a 5.000 Hz (Figura 2)
RESPUESTA DE FRECUENCIAS TIPICA
FIGURA 2
Patrón polar
Omnidireccional
Impedancia
Alta, desequilibrada
APAGADO
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
200001000 1000050 100
98765432 98765432
+10
0
–10
Hz
dB

14
Gama de impedancia de carga
Mínima: 100 kΩ
Nivel de salida (a 1.000 Hz)
Voltaje de circuito abierto:-38,0 dBV/Pa* (13,0 mV)*
*1 Pa = 94 dB SPL
Polaridad
Una presión positiva en el diafragma del micrófono produce
un voltaje positivo en la punta con respecto al manguito de la
clavija del enchufe de salida del micrófono.
Cable
6,1 m (20 pies) de largo, dos conductores, blindado y termina-
do con enchufe estándar de audífonos de 1/4 pulgada, inte-
gral (se suministra configurado para conexiones de alta
impedancia desequilibrada).
Caja
Metal fundido en troquel con acabado verde y cromado.
Dimensiones
63 mm de diámetro, 82,6 mm de largo.
Peso neto (con cable)
737 g (26 oz)
CERTIFICACIONES
Califica para llevar las marcas CE. Cumple la directiva euro-
pea 89/336/EEC de compatibilidad electromagnética. Se ajusta
a los criterios correspondientes de verificación y funcionamiento
establecidos en la norma europea EN 55103 (1996), partes 1 y
2, para zonas residenciales (E1) y zonas de industria ligera (E2).
CONEXIONES
El conductor ROJO es el de salida de audio de alta impedan-
cia; el BLINDAJE es el conductor de retorno de audio y la con-
exión a tierra.
El micrófono 520DX Green Bullet se suministra configurado
para conexiones de alta impedancia desequilibrada y con un en-
chufe de 1/4 pulgada tipo auriculareudífonos (Figura 3).
CONEXIONES INTERNAS:
SALIDA DE ALTA IMPEDANCIA DESEQUILIBRADA
FIGURA 3
+
AMARILLO
AZUL
ROJO
BLANCO
NEGRO
NARANJA
MARRON
ROJO ROJO
GRIS
PUNTA
NEGRO NEGRO
BLINDAJE

15
REPUESTOS
Cápsula...........................................................................R198
Cable y enchufe ........................................................90A4486
Control de volumen...................................................95A2073
Potenciómetro de volumen........................................90A4487
Para información adicional acerca del servicio o repuestos,
llame al Departamento de servicio Shure al teléfono 1-800-516-
2525. Fuera de los EE.UU., llame al servicentro autorizado de
productos Shure.

16
MICROFONO DA ARMONICA 520DX
("GREEN BULLET")
GUIDA D'USO
CARATTERISTICHE GENERALI
Di forma appositamente realizzata per stare comodamente
nel palmo della mano, il microfono "Green Bullet" modello
520DX produce quel suono esclusivo che lo ha reso leggendario
tra i suonatori di armonica.
Il 520DX ha nella base una manopola (Figura 1) che permette
all'artista di regolare il volume secondo le proprie necessità du-
rante spettacoli dal vivo. Il cavo collegato, dotato di una spina
fono standard da 1/4", permette di collegare il microfono ad un
apparecchio ad alta impedenza.
APPLICAZIONI
Collegare il 520DX direttamente all'amplificatore di una chitar-
ra per produrre il classico suono "blues" dell'armonica a bocca.
Adottare le seguenti direttive.
• Regolare il volume del microfono al minimo prima di collegarlo
ad un amplificatore. Man mano che ci si allontana dall'amplifi-
catore, si può aumentare il volume.
• Regolare il volume del microfono secondo le necessità du-
rante lo spettacolo servendosi dell'apposita manopola. Per es-
empio, quando si passa a un assolo o non si deve usare il
microfono tra un brano e l'altro.
• Per evitare effetti di retroazione, mantenere la massima dis-
tanza possibile dai monitor o dai diffusori. Regolare il volume
dei monitor o dei diffusori dalla consolle di missaggio affinché
non ci sia retroazione quando il volume del microfono da ar-
monica è regolato sul livello massimo mediante l'apposita ma-
nopola.
NOTA - Il livello del volume regolato sull'amplificatore della
chitarra può influire in modo notevole sui toni prodotti. Fare delle
prove con diversi volumi del microfono e dell'amplificatore fino
ad ottenere l'effetto desiderato.

17
REGOLAZIONE DEL VOLUME
MANOPOLA DI REGOLAZIONE DEL VOLUME
FIGURA 1
BASSA IMPEDENZA
Per collegare il 520DX ad un apparecchio a bassa impeden-
za, come un mixer, servirsi di un trasformatore di linea per l'adat-
tamento tra un'impedenza bassa ed una alta, come il modello
A95U Shure.
NOTA - È possibile cambiare il cablaggio del 520DX per la
bassa impedenza; però questa operazione disattiva la
regolazione del volume. Per informazioni ulteriori, rivolgersi allo
Shure Applications Group al numero USA [phone].
DATI TECNICI
Tipo di microfono
Dinamico
Risposta in frequenza
Da 100 a 5.000 Hz (Figura 2)
RISPOSTA IN FREQUENZA TIPICA
FIGURA 2
Diagramma polare
Omnidirezionale
Impedenza
Alta, sbilanciata.
Limiti dell'impedenza di carico
Minimo: 100 kΩ
SPENTO
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
200001000 1000050 100
98765432 98765432
+10
0
–10
Hz
dB

18
Livello d'uscita (a 1.000 Hz)
Tensione di circuito aperto -38,0 dBV/Pa (13,0 mV)*
*1 Pa = 94 dB SPL
Polarità
Una pressione sonora positiva sul diaframma produce una
tensione positiva sulla punta rispetto al manicotto (massa) del
connettore fono di uscita del microfono.
Cavo
6,1 m , bifilare con schermatura e spina fono da 1/4" collegata
(fornito cablato per collegamenti sbilanciati ad alta impeden-
za).
Involucro
Realizzato in matrice pressofusa, con finitura cromata verde.
Dimensioni
63 mm di diametro, 82,6 mm di lunghezza.
Peso netto (con cavo)
737 grammi (26 once)
OMOLOGAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva
europea sulla compatibilità elettromagnetica 89/336/CEE. Con-
forme ai criteri sulle prestazioni e alle prove pertinenti specificati
nella norma europea EN 55103 (1996) parti 1 e 2, per ambienti
residenziali (E1) e industriali leggeri (E2).
CONNESSIONI
Il conduttore ROSSO è l'uscita audio ad alta impedenza; la
SCHERMATURAèla massa dell'involucroeilpercorsodi ritorno
del segnale audio.
Il microfono Green Bullet modello 520DX è fornito cablato per
il funzionamento sbilanciato ad alta impedenza, con spina fono
da 1/4" (Figura 3).
CONNESSIONI INTERNE:
USCITA SBILANCIATA AD ALTA IMPEDENZA
FIGURA 3
+
GIALLO
BLU
ROSSO
BIANCO
NERO
ARANCIONE
MARRONE
ROSSO ROSSO
GRIGIO
NERO NERO
SCHERMATURA
PUNTA

19
COMPONENTI DI RICAMBIO
Capsula...........................................................................R198
Cavo e spina .............................................................90A4486
Manopola di regolazione volume...............................95A2073
Potenziometro di regolazione volume.......................90A4487
Per informazioni ulteriori di assistenza o sulle parti di ricam-
bio, rivolgersi al servizio di assistenza della Shure al numero
USA 1-800-516-2525. Fuori degli Stati Uniti, rivolgersi al centro
di assistenza Shure autorizzato.

20
SHURE Incorporated http://www.shure.com
United States, Canada, Latin America, Caribbean:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: [phone] U.S. Fax: [phone] Intl Fax: [phone]
Europe, Middle East, Africa:
Shure Europe GmbH, Phone: [phone] Fax: [phone]
Asia, Pacific:
Shure Asia Limited, Phone: [phone] Fax: [phone]
