Shure PGA48-XLR User manual

© 2015 Shure Incorporated
27A25227 (Rev. 2)
WIRED MICROPHONE
PGA 48
USER GUIDE
Le Guide de l’Utilisateur
Guia del Usuario
Guida dell’Utente
Руководство пользователя
Bedienungsanleitung
日本語
繁體中文
用户指南
Manual do Usuário
Gebruikershandleiding
사용자 가이드
Panduan Pengguna
PG ALTA SERIES
TM
Printed in China

2
PGA48
Proximity Effect
Directional microphones progressively boost bass frequencies
as the microphone is placed in closer proximity to the source.
This phenomenon, known as proximity effect, can be used to
create a warmer, more powerful sound.
PG Alta Microphones
Congratulations on the purchase of a new Shure PG Alta
series microphone. The PG Alta series delivers professional
quality audio at an affordable price, with solutions for
capturing nearly any source, including voice, acoustic
instruments, drums, and amplified electric instruments.
Suitable for live and studio applications, PG Alta microphones
are built to last, and meet the same rigorous quality testing
standards that make all Shure products trustworthy and
reliable.
General Rules for Use
• Do not cover any part of the microphone grille with
your hand, as this will adversely affect microphone
performance.
• Aim the microphone toward the desired sound source
(such as the talker, singer, or instrument) and away from
unwanted sources.
• Place the microphone as close as practical to the desired
sound source.
• Work close to the microphone for extra bass response.
• Use only one microphone to pick up a single sound source.
• For better gain before feedback, use fewer microphones.
• Keep the distance between microphones at least three
times the distance from each microphone to its source
(“three to one rule”).
• Place microphones as far as possible from reflective
surfaces.
• Add a windscreen when using the microphone outdoors.
• Avoid excessive handling to minimize pickup of mechanical
noise and vibration.
On/Off Switch
On
Off
Avoiding Pickup of Unwanted
Sound Sources
Place the microphone so that unwanted sound sources,
such as monitors and loudspeakers, are directly behind
it. To minimize feedback and ensure optimum rejection of
unwanted sound, always test microphone placement before a
performance.
MONITOR
P.A. LOUDSPEAKER

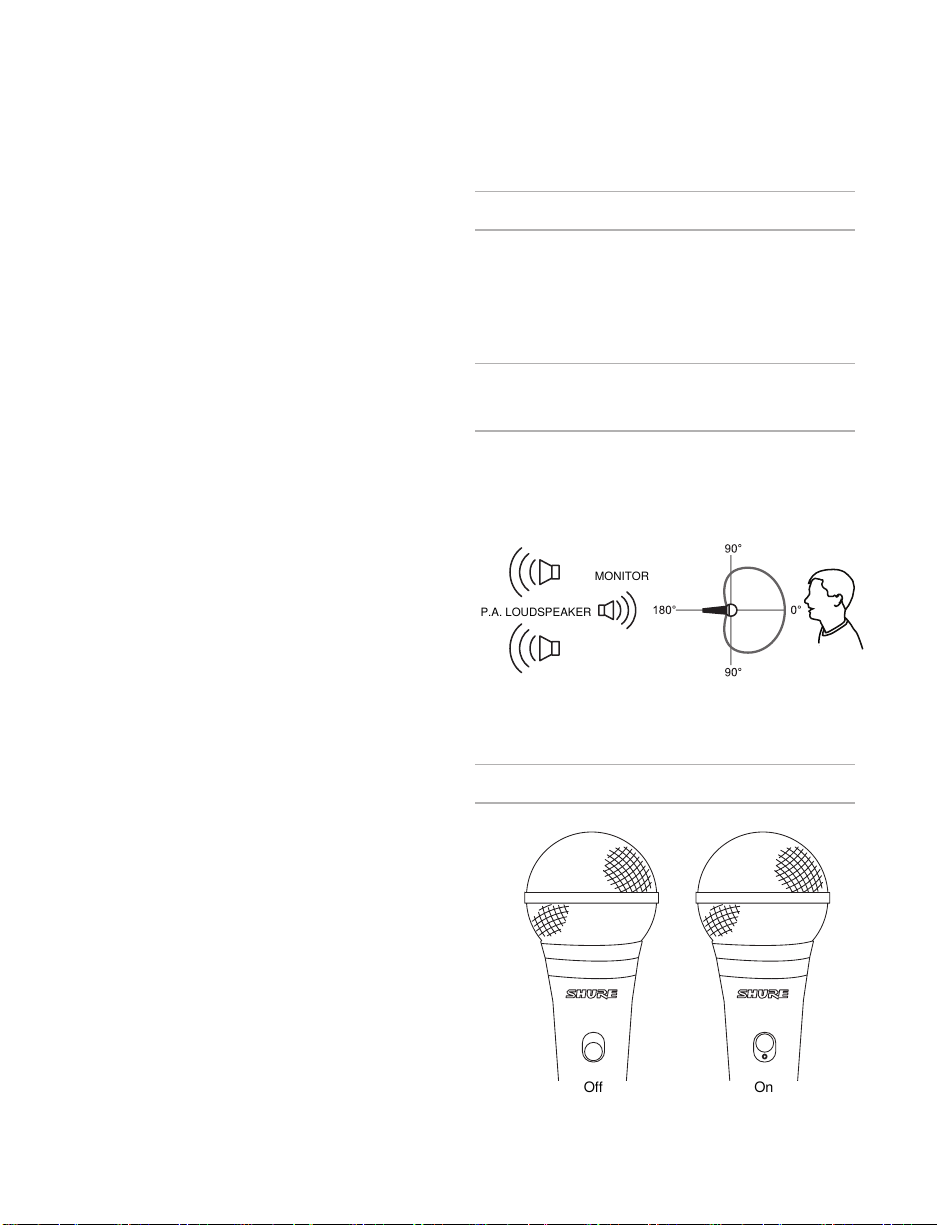

Recommended Loudspeaker Locations for Cardioid
Microphones

3
Specifications
Type
Dynamic (moving coil)
Frequency Response
70 to 15,000 Hz
Polar Pattern
Cardioid
Output Impedance
600 Ω
Sensitivity
at 1 kHz, open circuit voltage
-53.5 dBV/Pa¹ (2.10 mV)
Polarity
Positive pressure on diaphragm produces positive voltage on pin 2
with respect to pin 3
Weight
300 g (10.58 oz.)
Switch
On/Off Switch
Connector
Three-pin professional audio (XLR), male
Environmental Conditions
Operating Temperature -20° to 165°F (-29° to 74°C)
Relative Humidity 0 to 95%
1 Pa=94 dB SPL
Optional Accessories and
Replacement Parts
Microphone Clip for SM58, SM57, SM87A,
Beta 87A, Beta 87C, PGA57, PGA58,
PGA48, PGA81 Microphone Clip for
SM58, SM57, SM87A, Beta 87A, Beta
87C, PGA57, PGA58, PGA48, PGA81
A25D
5/8" to 3/8" Thread Adapter 31A1856
7.6 m (25 ft.) Cable (XLR-XLR) C25J
25 foot (7.5m) Triple-Flex®Microphone
XLR Cable with chrome connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)

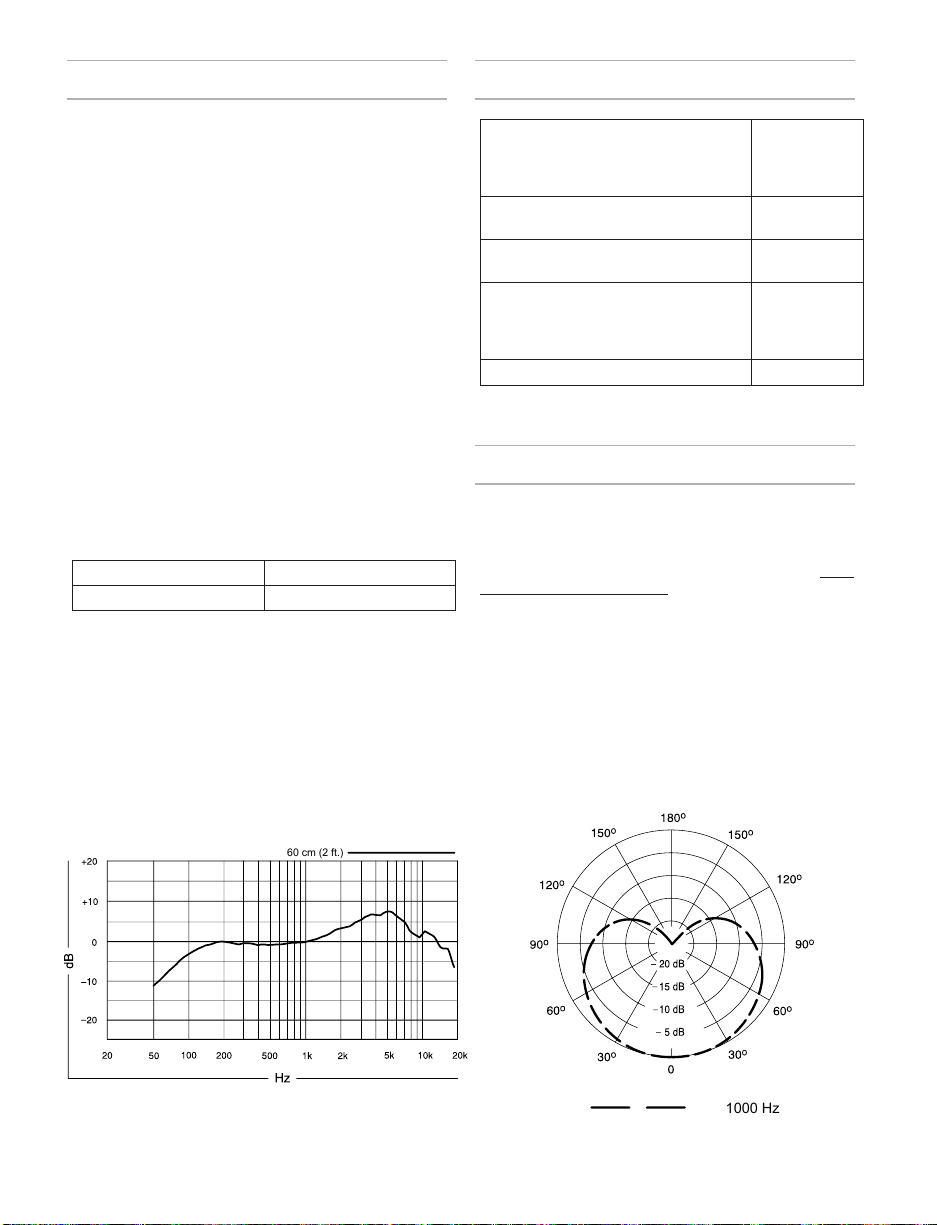

Typical Frequency Response
1000 Hz
Typical Polar Pattern
Certifications
This product meets the Essential Requirements of all relevant
European directives and is eligible for CE marking.
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]

4
PGA48
Effet de proximité
Les microphones directionnels amplifient progressivement les
fréquences graves lorsque le microphone est rapproché de la
source. Ce phénomène, appelé effet de proximité, peut être
souhaité pour obtenir un son plus chaud et plus puissant.
Microphones PG Alta
Félicitations pour avoir acheté un microphone de la nouvelle
série PG Alta de Shure. La série PG Alta offre un son
de qualité professionnelle à un prix abordable, avec des
solutions permettant de capter quasiment n’importe quelle
source, dont la voix, les instruments acoustiques, les
batteries et les instruments électriques amplifiés. Adaptés au
live comme aux enregistrements en studio, les microphones
PG Alta sont conçus pour durer et respectent les normes
qualitatives rigoureuses qui rendent tous les produits Shure
fiables et dignes de confiance
Règles générales d’utilisation
• Ne couvrir aucune partie de la grille du microphone avec la
main car cela dégradera les performances du microphone.
• Diriger le microphone vers la source sonore désirée (telle
qu’un orateur, un chanteur ou un instrument) et à l’opposé
des sources sonores indésirables.
• Placer le microphone le plus près possible de la source
sonore.
• Pour obtenir davantage de graves, placer le microphone le
plus près possible de la source sonore.
• Utiliser un seul microphone pour chaque source sonore.
• Pour un meilleur gain avant Larsen, utiliser moins de
microphones.
• La distance entre les microphones doit être d’au moins
trois fois celle de chaque microphone à sa source (règle
3:1).
• Placer les microphones le plus loin possible des surfaces
réfléchissantes.
• Si le microphone est utilisé à l’extérieur, le munir d’une
bonnette anti-vent.
• Éviter de manipuler le microphone outre mesure afin
de minimiser la captation des bruits mécaniques et des
vibrations.
Commutateur marche/arrêt
Marche
Arrêt
Comment éviter la reprise de
sources sonores indésirables
Placer le microphone de façon à ce que les sources sonores
indésirables, telles que les retours de scène et les haut-
parleurs, soient directement derrière lui. Pour minimiser le
larsen acoustique et optimiser le rejet des sons indésirables,
toujours essayer le placement du microphone avant une
prestation.
RETOUR DE SCÈNE
HAUT-PARLEUR DE SONORISATION

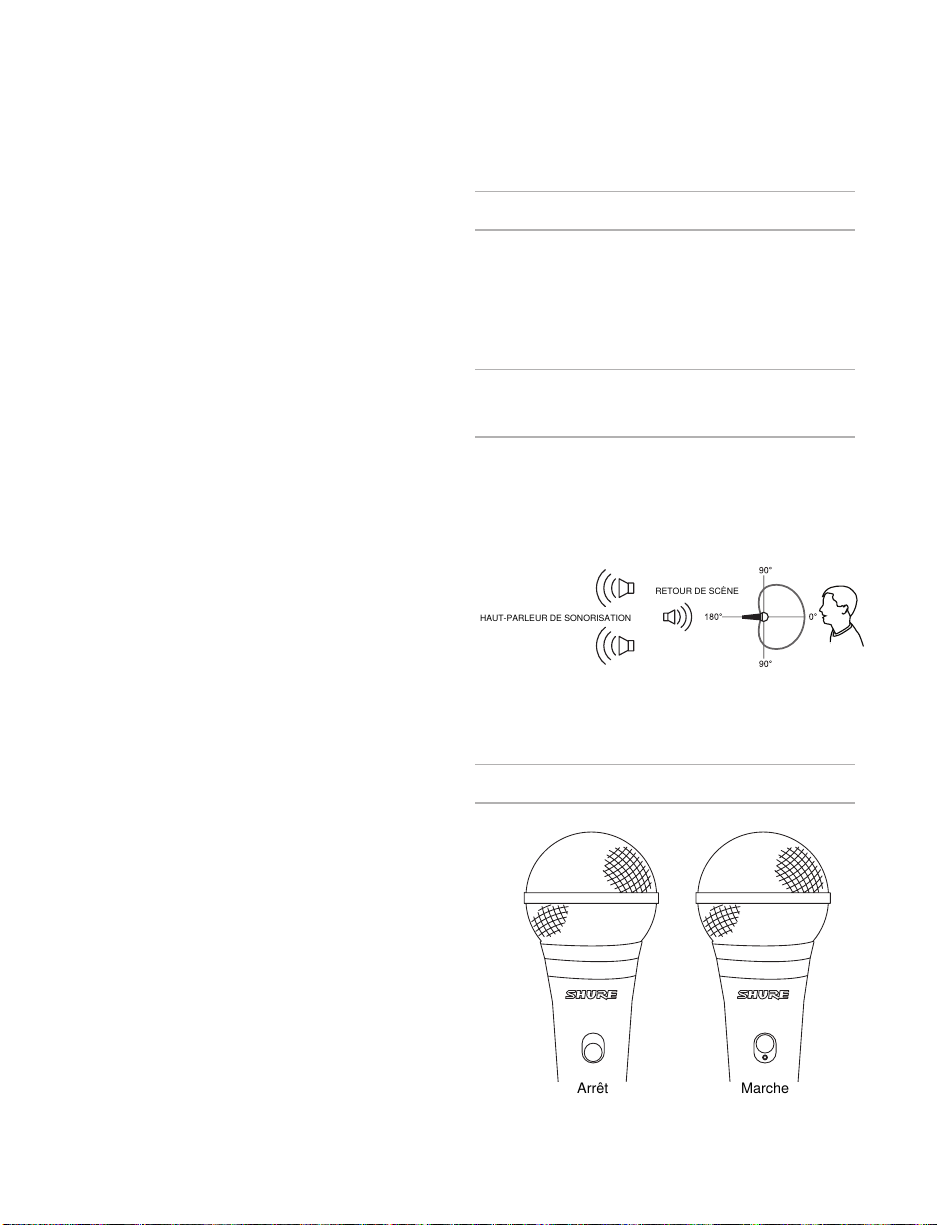

Emplacements recommandés des haut-parleurs pour les
microphones cardioïdes

5
Caractéristiques
Type
Dynamique (bobine mobile)
Réponse en fréquence
70 à 15,000 Hz
Courbe de directivité
Cardioïde
Impédance de sortie
600 Ω
Sensibilité
à 1 kHz, tension en circuit ouvert
-53,5 dBV/Pa¹ (2,10 mV)
Polarité
Une pression acoustique positive sur le diaphragme produit une
tension positive sur la broche 2 par rapport à la broche 3.
Poids
300 g (10,58 oz.)
Interrupteur
Commutateur marche/arrêt
Connecteur
Audio professionnel à trois broches (XLR), mâle
Environnement
Température de
fonctionnement
-20° à 165°F (-29° à 74°C)
Humidité relative 0 à 95%
1 Pa=94 dB SPL
Accessoires en option et pièces
de rechange
Adaptateur de pied orientableMicrophone
Clip for SM58, SM57, SM87A, Beta 87A,
Beta 87C, PGA57, PGA58, PGA48, PGA81
A25D
Adaptateur de filetage 5/8” à 3/8”5/8" to 3/8"
Thread Adapter
31A1856
Câble (XLR-XLR) de 7,6 m (25 pi)7.6 m (25
ft.) Cable (XLR-XLR)
C25J
Câble TRIPLE-FLEX™ 25', connecteurs
XLR chromés25 foot (7.5m) Triple-Flex®
Microphone XLR Cable with chrome
connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)

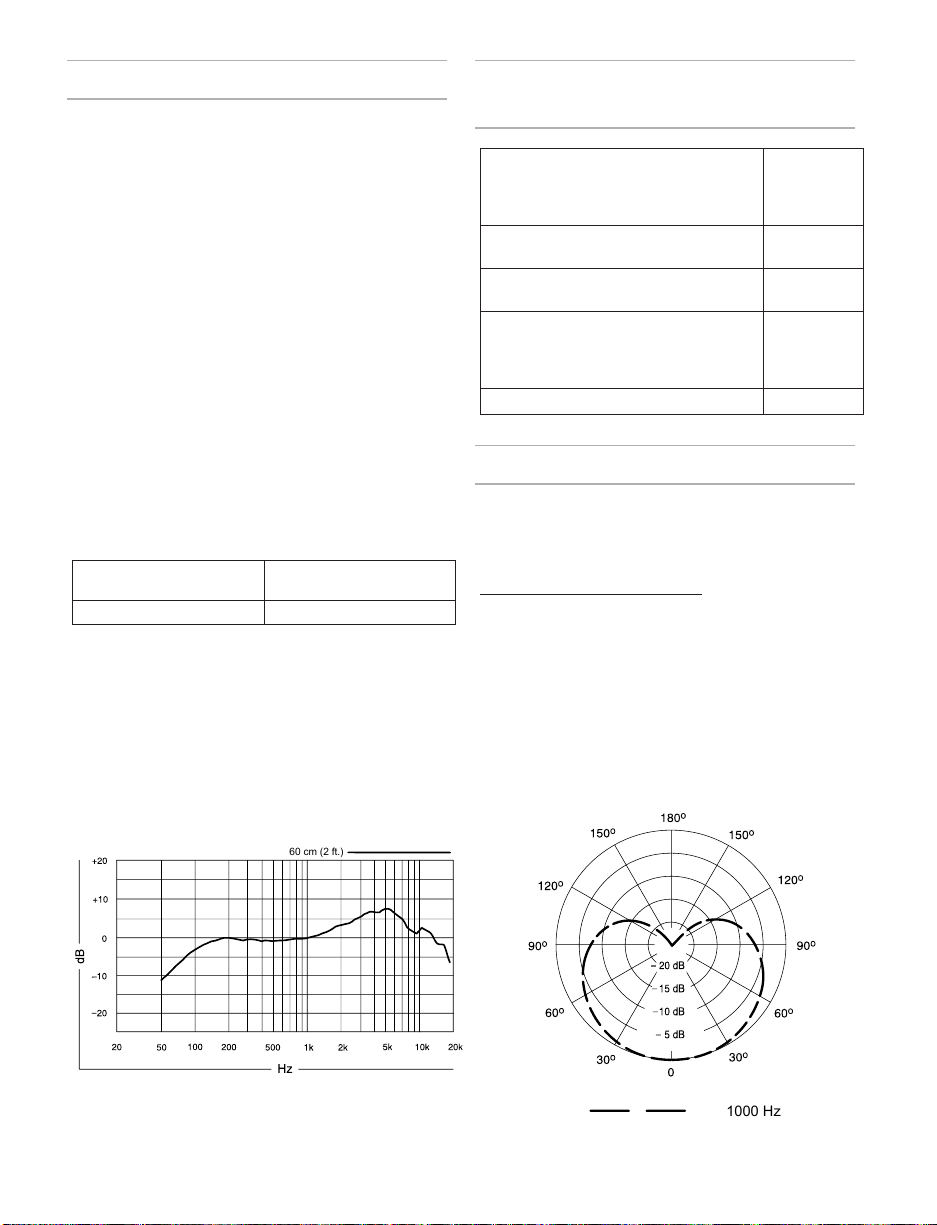

Réponse en fréquence typique
1000 Hz
Courbe de directivité typique
Homologations
Ce produit est conforme aux exigences essentielles de toutes
les directives européennes applicables et est autorisé à
porter la marque CE.
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]

6
PGA48
Nahbesprechungseffekt
Richtmikrofone verstärken bei Annäherung des Mikrofons an
die Klangquelle tiefe Frequenzen mehr. Diese Eigenschaft
wird als Nahbesprechungseffekt bezeichnet und kann zum
Erzeugen eines wärmeren, kräftigeren Klangs verwendet
werden.
PG Alta Mikrofone
Glückwunsch zum Kauf eines neuen Mikrofons der
Shure-Serie PG Alta. Die Serie PG Alta bietet Audio in
Profiqualität zu einem erschwinglichen Preis mit Lösungen
zur Abnahme fast jeglicher Schallquelle, einschließlich
Sprache/Gesang, akustische Instrumente, Schlagzeug und
verstärkte Elektroinstrumente. PG Alta Mikrofone eignen
sich für Live- und Studioanwendungen, sind für lange
Haltbarkeit konstruiert und erfüllen dieselben strengen
Qualitätsprüfnormen, durch die sich alle Shure-Produkte als
vertrauenswürdig und zuverlässig auszeichnen.
Allgemeine Regeln für den Gebrauch
• Keinen Teil des Mikrofongrills mit der Hand verdecken, da
die Leistung des Mikrofons dadurch beeinträchtigt wird.
• Das Mikrofon auf die gewünschte Schallquelle (z. B. den
Sprecher, Sänger oder das Instrument) und weg von
unerwünschten Schallquellen richten.
• Das Mikrofon so nahe wie möglich an der gewünschten
Schallquelle platzieren.
• Das Mikrofon sehr nahe platzieren, um eine zusätzliche
Bassanhebung zu erzielen.
• Nur ein Mikrofon zum Abnehmen einer einzelnen
Schallquelle verwenden.
• Um eine bessere Rückkopplungssicherheit zu erzielen,
weniger Mikrofone verwenden.
• Den Abstand zwischen Mikrofonen mindestens dreimal so
groß wie den Abstand des Mikrofons zu der Schallquelle
halten (Regel „Drei zu Eins“).
• Mikrofone möglichst weit weg von akustischen
Reflexionsflächen platzieren.
• Bei Einsatz des Mikrofons im Freien einen Windschutz
anbringen.
• Das Mikrofon möglichst ruhig in der Hand halten,
um mechanische Störgeräusche und Vibrationen zu
minimieren.
An/Aus-Schalter
Ein
Aus
Vermeiden der Abnahme
unerwünschter Schallquellen
Das Mikrofon so platzieren, dass unerwünschte
Schallquellen, wie z. B. Monitore und Lautsprecher, direkt
hinter dem Mikrofon angeordnet sind. Zur Minimierung des
Rückkopplungseffekts und zur maximalen Unterdrückung
unerwünschter Geräusche die Mikrofonplatzierung vor einem
Auftritt immer prüfen.
MONITOR
BESCHALLUNGSANLAGE LAUTSPRECHER
Empfohlene Aufstellung der Lautsprecher für Mikrofone
mit nierenförmiger Richtcharakteristik

7
Technische Daten
Typ
Dynamisch (Tauchspule)
Frequenzgang
70 bis 15,000 Hz
Richtcharakteristik
Niere
Ausgangsimpedanz
600 Ω
Empfindlichkeit
bei 1 kHz, Leerlaufspannung
-53,5 dBV/Pa¹ (2,10 mV)
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an Pin 2
in Bezug auf Pin 3.
Gewicht
300 g (10,58 g)
Schalter
An/Aus-Schalter
Stecker
Dreipoliger (XLR) Profi-Audiostecker
Temperaturbereich
Betriebstemperatur -20° bis 165°F (-29° bis 74°C)
Relative Feuchtigkeit 0 bis 95%
1 Pa=94 dB SPL
Optionales Zubehör und
Ersatzteile
Schwenkbarer
MikrofonstativhalterMicrophone Clip for
SM58, SM57, SM87A, Beta 87A, Beta
87C, PGA57, PGA58, PGA48, PGA81
A25D
5/8 Zoll zu 3/8 Zoll Gewindeadapter5/8"
to 3/8" Thread Adapter
31A1856
7,6-m-Kabel (XLR-XLR)7.6 m (25 ft.)
Cable (XLR-XLR)
C25J
7,6 m langes TRIPLE-FLEX™-Kabel mit
chromefarbenen XLR-Steckern25 foot
(7.5m) Triple-Flex®Microphone XLR
Cable with chrome connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)
Typischer Frequenzgang
1000 Hz
Typische Richtcharakteristik
Zulassungen
Dieses Produkt entspricht den Grundanforderungen aller
relevanten Richtlinien der Europäischen Union und ist zur
CE-Kennzeichnung berechtigt.
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: 49-7262-92 49 11 4
E-Mail: [email protected]

8
PGA48
Efecto de proximidad
Los micrófonos direccionales aumentan progresivamente las
frecuencias bajas a medida que el micrófono se coloca más
cerca a la fuente. Este fenómeno, conocido como el efecto
de proximidad, puede usarse para crear un sonido más cálido
y fuerte.
Micrófonos PG Alta
Le felicitamos por su compra de un micrófono serie PG Alta
de Shure. Los micrófonos de la serie PG Alta entregan audio
de calidad profesional a un precio económico, con soluciones
para captar casi cualquier fuente sonora, incluyendo voz,
instrumentos acústicos, tambores e instrumentos eléctricos
amplificados. Adecuado para uso en vivo y en estudios,
los micrófonos PG Alta están fabricados para perdurar, y
satisfacen las mismas normas rigurosas de calidad que
hacen que todos los productos Shure sean dignos de
confianza y duraderos.
Reglas generales de uso
• No cubra parte alguna de la rejilla del micrófono con
la mano, ya que esto tiene un efecto adverso sobre el
rendimiento del micrófono.
• Oriente el micrófono hacia la fuente sonora deseada (tal
como un orador, cantante o instrumento) y aléjelo de las
fuentes no deseadas.
• Coloque el micrófono lo más cerca posible a la fuente
sonora deseada.
• Acérquese al micrófono para obtener mayor respuesta de
frecuencias bajas.
• Utilice sólo un micrófono para captar una sola fuente
sonora.
• Para una mejor ganancia antes de la realimentación, use
menos micrófonos.
• La distancia entre un micrófono y otro deberá ser al menos
tres veces la distancia de cada micrófono a su fuente
(regla de "tres a uno").
• Aleje los micrófonos lo más posible de las superficies
reflectoras.
• Instale un paravientos si se usa el micrófono a la
intemperie.
• Evite el manejo excesivo para reducir la captación de
ruidos mecánicos y vibraciones.
Interruptor de encendido
Activado
Apagado
Cómo evitar la captación de
fuentes sonoras no deseadas
Coloque el micrófono de forma que las fuentes sonoras
no deseadas, tales como los monitores y altavoces, se
encuentren a estos ángulos, no directamente detrás del
micrófono. Para reducir al mínimo la realimentación de sonido
y asegurar el rechazo óptimo a los sonidos no deseados,
siempre pruebe la colocación de los micrófonos antes de una
presentación.
MONITOR
MEGAFONIA ALTAVOZ
Ubicaciones recomendadas para altavoces con
micrófonos de cardioide

9
Especificaciones
Tipo
Dinámico (bobina móvil)
Respuesta de frecuencia
70 a 15,000 Hz
Patrón polar
Cardioide
Impedancia de salida
600 Ω
Sensibilidad
a 1 kHz, voltaje con circuito abierto
-53,5 dBV/Pa¹ (2,10 mV)
Polaridad
Una presión positiva en el diafragma del micrófono produce un voltaje
positivo en la clavija 2 con respecto a la clavija 3
Peso
300 g (10,58 oz)
Interruptor
Interruptor de encendido
Conector
Conector de audio de tres clavijas profesional (tipo XLR), macho
Condiciones ambientales
Temperatura de
funcionamiento
-20° a 165°F (-29° a 74°C)
Humedad relativa 0 a 95%
1 Pa=94 dB SPL
Accesorios opcionales y piezas de
repuesto
Adaptador giratorio para
pedestalMicrophone Clip for SM58, SM57,
SM87A, Beta 87A, Beta 87C, PGA57,
PGA58, PGA48, PGA81
A25D
Adaptador roscado de 5/8 a 3/8 pulg5/8" to
3/8" Thread Adapter
31A1856
Cable de 7,6 m (25 pies) (XLR-XLR)7.6 m
(25 ft.) Cable (XLR-XLR)
C25J
Cable TRIPLE-FLEX™ de 25 pies,
conectores XLR cromados25 foot (7.5m)
Triple-Flex®Microphone XLR Cable with
chrome connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)

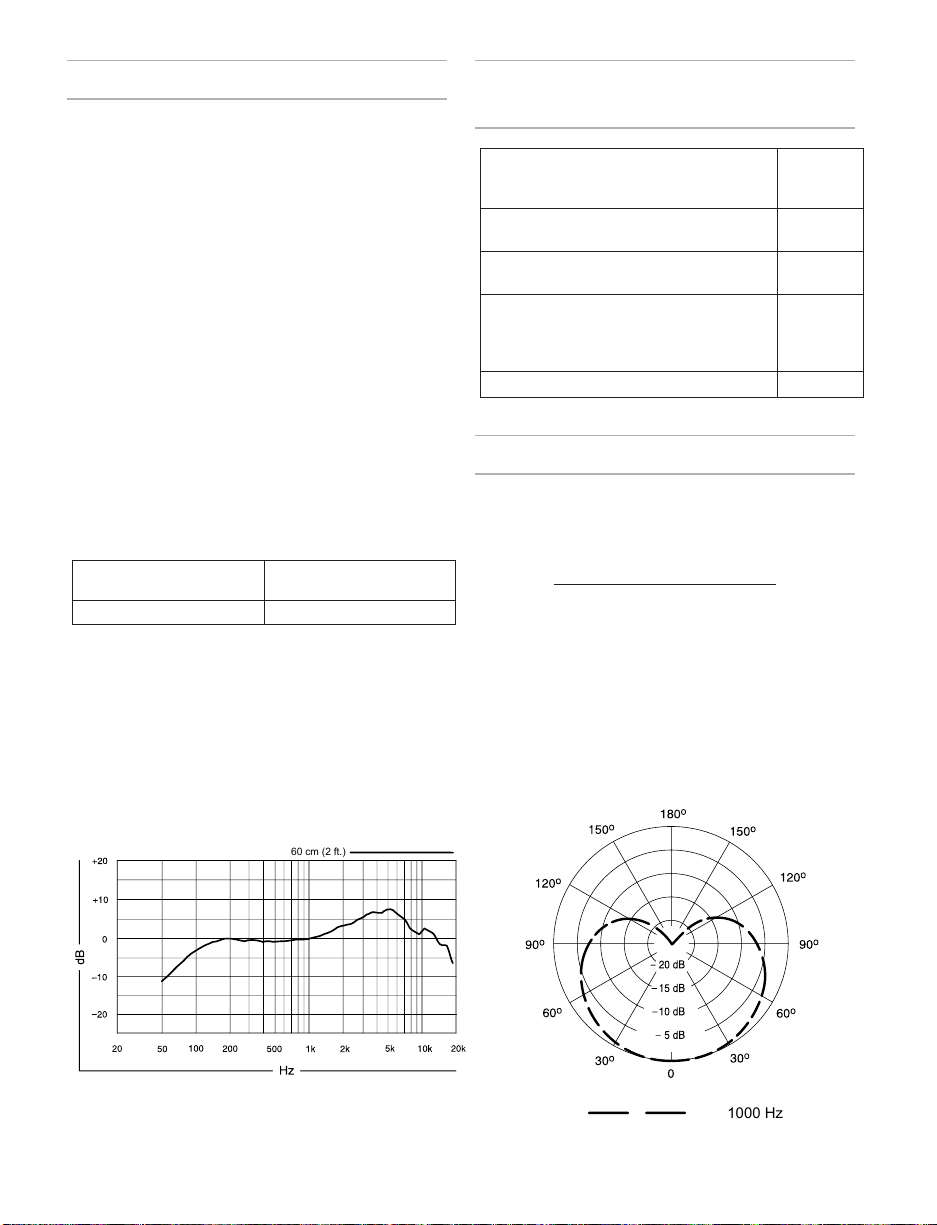

Respuesta de frecuencia típica
1000 Hz
Patrón polar de captación típico
Certificaciones
Este producto cumple los requisitos esenciales de las
directrices europeas pertinentes y califica para llevar el
distintivo CE.
Representante europeo autorizado:
Shure Europe GmbH
Casa matriz en Europa, Medio Oriente y Africa
Departamento: Aprobación para región de EMEA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Alemania
Teléfono: 49-7262-92 49 0
Fax: [phone]
Email: [email protected]

10
PGA48
Effetto di prossimità
I microfoni direzionali incrementano progressivamente la
risposta a bassa frequenza man mano che vengono avvicinati
alla sorgente sonora. Questo fenomeno, noto come effetto
di prossimità, può essere utilizzato per creare un suono più
caldo e potente.
Microfoni PG Alta
Congratulazioni per l'acquisto di un nuovo microfono
Shure PG Alta. La serie PG Alta offre un audio di qualità
professionale a un prezzo conveniente, con soluzioni studiate
per riprendere praticamente qualsiasi sorgente, inclusi voce,
strumenti acustici, batterie e strumenti elettrici amplificati.
Adatti per applicazioni live e in studio, i microfoni PG Alta
sono realizzati in modo da garantirne una lunga durata e
soddisfano gli stessi rigorosi standard di qualità che rendono
tutti i prodotti Shure estremamente affidabili.
Regole generali per l'uso
• Non coprite nessuna parte della griglia del microfono con
la mano, per non comprometterne le prestazioni.
• Rivolgete il microfono verso la sorgente sonora desiderata
(ad esempio, oratore, cantante o strumento) e lontano
dalle sorgenti indesiderate.
• Posizionate il microfono quanto più vicino possibile alla
sorgente sonora da riprendere.
• Per ottenere un guadagno migliore prima del feedback,
usate il minimo numero di microfoni.
• Usate un solo microfono per ciascuna sorgente sonora.
• Per ottenere un guadagno migliore a monte della
retroazione, usate un numero inferiore di microfoni.
• Mantenete la distanza tra i microfoni uguale ad almeno tre
volte quella fra ciascun microfono e la relativa sorgente
("regola del 3:1").
• Tenete i microfoni quanto più lontano possibile da superfici
riflettenti.
• Se usate il microfono all'aperto, usate un antivento.
• Cercate di spostare il microfono quanto meno possibile,
per ridurre al minimo la ripresa di vibrazioni e rumori
meccanici.
Interruttore generale
Acceso
Spento
Come evitare la ripresa di sorgenti
sonore indesiderate
Posizionate il microfono in modo tale che eventuali sorgenti
sonore indesiderate, quali monitor ed altoparlanti, si trovino
direttamente dietro di esso. Per ridurre al minimo il feedback
e garantire la perfetta reiezione dei suoni indesiderati,
verificate il comportamento del microfono nella posizione
prescelta prima dello spettacolo.
MONITOR
ALTOPARLANTE DIFFUSORE
Posizioni consigliate degli altoparlanti per i microfoni
cardioide

11
Specifiche tecniche
Tipo
Dinamico (a bobina mobile)
Risposta in frequenza
70 - 15,000 Hz
Diagramma polare
Cardioide
Impedenza di uscita
600 Ω
Sensibilità
ad 1 kHz, tensione a circuito aperto
-53,5 dBV/Pa¹ (2,10 mV)
Polarità
Una pressione positiva sul diaframma produce una tensione positiva
sul piedino 2 rispetto al piedino 3.
Peso
300 g (10,58 once)
Interruttore
Interruttore generale
Connettore
Tipo audio, professionale, a tre piedini (XLR), maschio
Specifiche ambientali
Temperatura di funzionamento -20° - 165°F (-29° - 74°C)
Umidità relativa 0 - 95%
1 Pa=94 dB SPL
Accessori opzionali e ricambi
Adattatore per sostegno
girevoleMicrophone Clip for SM58,
SM57, SM87A, Beta 87A, Beta 87C,
PGA57, PGA58, PGA48, PGA81
A25D
Adattatore con filettatura da 5/8 a 3/8 di
pollice5/8" to 3/8" Thread Adapter
31A1856
Cavo da 7,6 m (XLR-XLR)7.6 m (25 ft.)
Cable (XLR-XLR)
C25J
CavoTRIPLE-FLEX™ da 7,6 m,
connettori XLR in cromo25 foot (7.5m)
Triple-Flex®Microphone XLR Cable with
chrome connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)
Tipica risposta in frequenza
1000 Hz
Diagramma polare tipico
Omologazioni
Questo prodotto è conforme ai requisiti essenziali
specificati nelle direttive pertinenti dell'Unione europea ed è
contrassegnabile con la marcatura CE.
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Ufficio: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germania
N. di telefono: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]

12
PGA48
Efeito de Proximidade
Microfones direcionais aumentam progressivamente
as frequências graves na medida em que o microfone
é posicionado mais próximo à fonte. Esse fenômeno,
conhecido como efeito de proximidade, pode ser usado para
criar um som mais grave e potente.
Microfones PG Alta
Parabéns pela compra de um novo microfone da série PG
Alta Shure. A série PG Alta oferece áudio de qualidade
profissional a um preço acessível, com soluções para captar
praticamente qualquer fonte, incluindo voz, instrumentos
acústicos, percussão e instrumentos elétricos amplificados.
Próprios para aplicações ao vivo e no estúdio, os microfones
PG Alta são feitos para durarem e cumprem os mesmos
padrões rigorosos do teste de qualidade que torna todos os
produtos Shure dignos de confiança.
Regras Gerais de Uso
• Não cubra nenhuma parte da grade do microfone
com a mão, uma vez que isso afeta adversamente o
desempenho do microfone.
• Aponte o microfone na direção da fonte sonora desejada
(como o locutor, cantor ou o instrumento) e afastado das
fontes indesejadas.
• Coloque o microfone o mais próximo e o mais prático
possível da fonte sonora.
• Toque próximo ao microfone para resposta do baixo extra.
• Use somente um microfone para captar uma única fonte
sonora.
• Para melhor ganho antes da realimentação, use menos
microfones.
• Mantenha a distância entre os microfones de pelo menos
três vezes a distância de cada microfone até a sua fonte
("regra três para um").
• Coloque os microfones o mais longe possível de
superfícies reflexivas.
• Acrescente uma windscreen ao usar o microfone em
ambientes ao ar livre.
• Evite o manuseio excessivo para minimizar a captação de
ruídos mecânicos e vibração.
Interruptor Liga/Desliga
Lig.
Deslig.
Como evitar a captação de fontes
sonoras indesejadas
Coloque o microfone de modo que as fontes sonoras
indesejadas, como monitores e alto-falantes estejam
diretamente atrás dele. Para minimizar a retroalimentação e
assegurar uma ótima rejeição a sons indesejados, sempre
teste a colocação do microfone antes da atuação.
MONITOR
P.A. ALTO-FALANTE
Locais Recomendados para Alto-Falantes para
Microfones Cardioides

13
Especificações
Tipo
Dinâmica (bobina móvel)
Resposta a Frequências
70 a 15,000 Hz
Padrão polar
Cardióide
Impedância de saída
600 Ω
Sensibilidade
a 1 kHz, tensão de circuito aberto
-53,5 dBV/Pa¹ (2,10 mV)
Polaridade
Pressão positiva no diafragma produz tensão positiva no pino 2 com
referência ao pino 3
Peso
300 g (10,58 oz.)
Chave
Interruptor Liga/Desliga
Conector
Áudio profissional com três pinos (XLR), macho
Condições ambientais
Temperatura de Operação -20° a 165°F (-29° a 74°C)
Umidade relativa 0 a 95%
1 Pa=94 dB SPL
Acessórios Opcionais e Peças de
Substituição
Adaptador de pedestal
giratórioMicrophone Clip for SM58, SM57,
SM87A, Beta 87A, Beta 87C, PGA57,
PGA58, PGA48, PGA81
A25D
Adaptador de Rosca de 5/8" a 3/8"5/8" to
3/8" Thread Adapter
31A1856
Cabo de 7,6 m (25 pés) (XLR-XLR)7.6 m
(25 ft.) Cable (XLR-XLR)
C25J
Cabo TRIPLE-FLEX™ 25', Conectores
XLR Cromo25 foot (7.5m) Triple-Flex®
Microphone XLR Cable with chrome
connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)
Resposta de Frequência Típica
1000 Hz
Padrão Polar Típico
Certificações
Atende a todos os requisitos essenciais das Diretivas
Europeias relevantes e pode exibir a marca CE.
Representante Autorizado Europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Alemanha
Telefone: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]

14
PGA48
Эффект близости
Направленные микрофоны усиливают низкие частоты
тем больше, чем ближе микрофон к источнику звука.
Это явление, известное как эффект близости, можно
использовать для создания теплого, более мощного звука.
Микрофоны PG Alta
Поздравляем с приобретением микрофона новой серии
Shure PG Alta. Модели серии PG Alta обеспечивают
звучание профессионального качества по доступной
цене, а также решения для захвата практически любого
источника, включая голос, акустические инструменты,
барабаны и усиленное звучание электрических
инструментов. Микрофоны PG Alta, подходящие для
живого звука и студийных записей, отличаются надежной
конструкцией и отвечают тем же строгим стандартам
проверки качества, которые гарантируют солидность и
надежность всей продукцию Shure.
Общие правила использования
• Не прикрывайте никакую часть сетки микрофона
рукой, так это отрицательно скажется на его работе.
• Направляйте микрофон к выбранному источнику звука
(на оратора, певца или инструмент) и в сторону от
нежелательных источников.
• Размещайте микрофон как можно ближе к
выбранному источнику звука.
• Работайте ближе к микрофону, чтобы получить
повышенное содержание низких частот.
• Используйте только один микрофон для одного
источника звука.
• Для наилучшего усиления до возникновения обратной
связи используйте меньшее количество микрофонов.
• Расстояние между микрофонами должно быть, как
минимум, в три раза больше расстояния от каждого
микрофона до его источника звука (правило «три к
одному»).
• Располагайте микрофоны как можно дальше от
отражающих поверхностей.
• При использовании микрофона вне помещений
устанавливайте ветрозащитный экран.
• Избегайте чрезмерных манипуляций с микрофоном,
чтобы свести к минимуму влияние механического
шума и вибрации.
Выключатель
Вкл.
Не горит
Как избежать приема от
нежелательных источников звука
Располагайте микрофон так, чтобы нежелательные
источники звука, например, мониторы и
громкоговорители, находились непосредственно позади
микрофона. Чтобы свести к минимуму обратную связь
и обеспечить оптимальное подавление нежелательного
звука, перед выступлением обязательно проверьте
расположение микрофона.

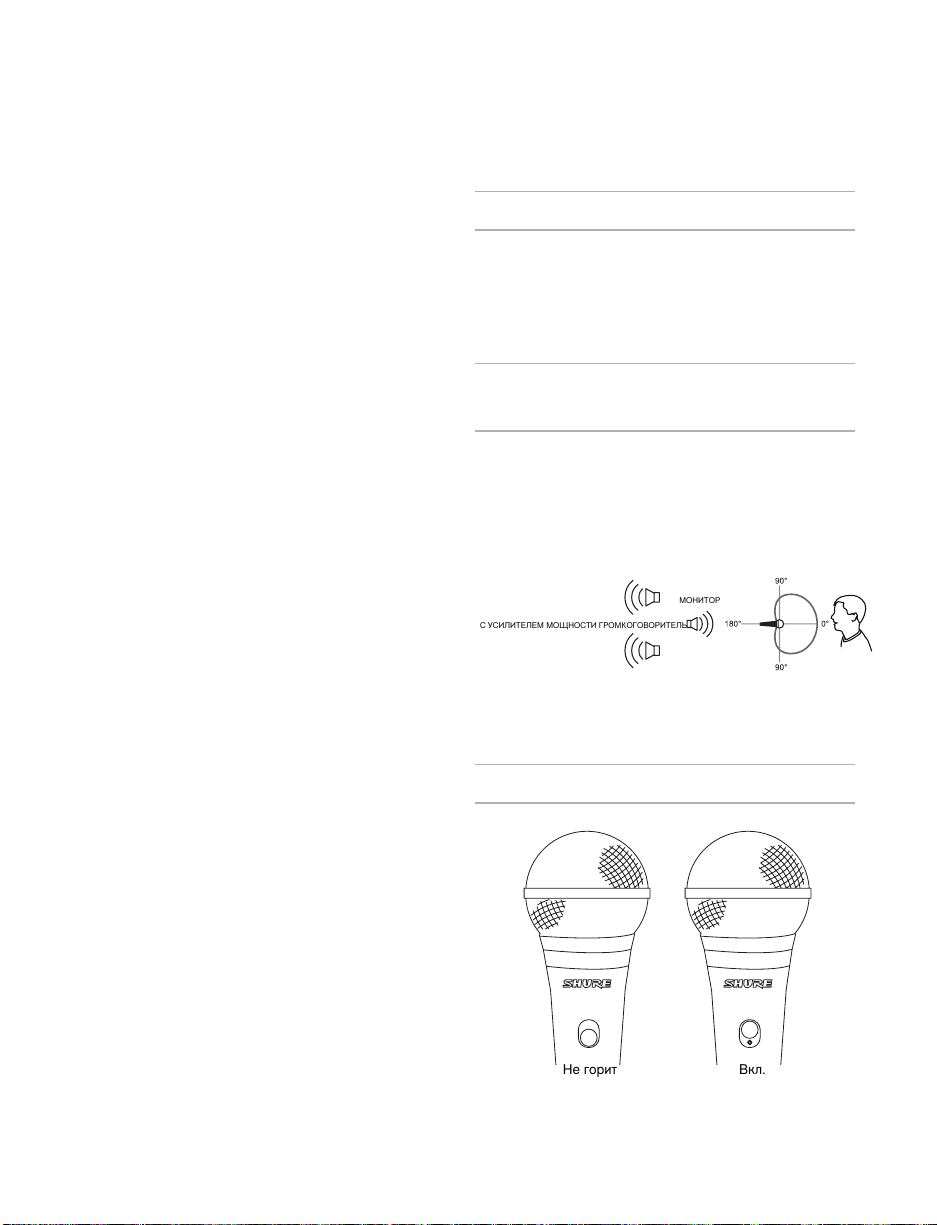

МОНИТОР
С УСИЛИТЕЛЕМ МОЩНОСТИ ГРОМКОГОВОРИТЕЛЬ
Рекомендуемое расположение громкоговорителей
для кардиоидных микрофонов

15
Технические характеристики
Тип
Динамический (с подвижной катушкой)
Амплитудно-частотная характеристика
70 до 15,000 Гц
Диаграмма направленности
Кардиоидная
Выходной импеданс
600 Ом
Чувствительность
при 1 кГц, напряжение разомкнутой цепи
-53,5 дБВ/Па¹ (2,10 мВ)
Полярность
Положительное давление на мембрану создает положительное
напряжение на контакте 2 относительно контакта 3
Масса
300 г (10,58 унций)
Переключатель
Выключатель
Разъем
Трехконтактный штекерный для профессиональной
аудиоаппаратуры (XLR)
Внешние условия
Рабочая температура -20° до 165°F (-29° до 74°C)
Относительная влажность 0 до 95%
1 Pa=94 dB SPL
Дополнительные принадлежности
и сменные детали
Шарнирный адаптер для
стойкиMicrophone Clip for SM58, SM57,
SM87A, Beta 87A, Beta 87C, PGA57,
PGA58, PGA48, PGA81
A25D
Резьбовой переходник 5/8 на 3/8
дюйма5/8" to 3/8" Thread Adapter
31A1856
Кабель 7,6 м (25 футов) (разъемы XLR–
XLR)7.6 m (25 ft.) Cable (XLR-XLR)
C25J
Кабель 25 футов TRIPLE-FLEX™,
хромированные разъемы XLR25 foot
(7.5m) Triple-Flex®Microphone XLR Cable
with chrome connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)
Типичная частотная характеристика
1000 Hz
Типичная полярная диаграмма
Сертификация
Это изделие удовлетворяет существенным требованиям
всех соответствующих директив ЕС и имеет разрешение
на маркировку CE.
Уполномоченный европейский представитель:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Телефон: [phone]
Факс: [phone]
Email: [email protected]

16
PGA48
Nabijheidseffect
Directionele (richtingsgevoelige) microfoons versterken de
basfrequenties in toenemende mate wanneer de microfoon
dichter bij de bron wordt geplaatst. Dit verschijnsel, bekend
als het nabijheidseffect, kan worden gebruikt om een warmer,
krachtiger geluid te produceren.
PG Alta-microfoons
Gefeliciteerd met uw aankoop van een Shure PG Alta-
microfoon. De serie PG Alta biedt audio van professionele
kwaliteit tegen een scherpe prijs, met oplossingen voor
het opnemen van bijna elke bron, inclusief stemmen,
akoestische instrumenten, drums en versterkte elektrische
instrumenten. PG Alta-microfoons zijn geschikt voor live- en
studiotoepassingen en ontworpen om lang mee te gaan. Ze
voldoen aan de strenge kwaliteitsnormen die ervoor zorgen
dat alle producten van Shure betrouwbaar zijn.
Algemene regels voor gebruik
• Dek het microfoonrooster nooit gedeeltelijk of geheel af
met uw hand, omdat dit de prestaties van de microfoon
negatief beïnvloedt.
• Richt de microfoon op de gewenste geluidsbron (zoals
de spreker, de zanger of een instrument) en houd de
microfoon uit de buurt van ongewenste bronnen.
• Plaats de microfoon zo dicht als praktisch mogelijk is bij de
gewenste geluidsbron.
• Werk dichtbij de microfoon voor een extra weergave van
bastonen.
• Gebruik slechts één microfoon om een geluidsbron te
versterken.
• Gebruik minder microfonen voor een betere versterking
voorafgaand aan feedback.
• De afstand tussen microfoons moet ten minste driemaal de
afstand van elke microfoon tot de bijbehorende bron zijn
(regel 'drie-tot-een').
• Plaats microfoons zo ver mogelijk van reflecterende
oppervlakken vandaan.
• Plaats een windkap als u de microfoon buiten gebruikt.
• Voorkom overmatige hantering om het opvangen van
mechanische geluiden en trillingen te beperken.
AAN/UIT-schakelaar
On
Off
Opvangen van ongewenste
geluidsbronnen voorkomen
Plaats de microfoon zodanig dat ongewenste geluidsbronnen,
zoals monitors en luidsprekers, zich direct achter de
microfoon bevinden. Test de plaatsing van een microfoon
altijd vóór een uitvoering om feedback tot een minimum te
beperken en voor optimale uitsluiting van ongewenst geluid
te zorgen.
MONITOR
PA LUIDSPREKER
Aanbevolen luidsprekerplaatsen voor cardioïde
microfoons

17
Productgegevens
Type
Dynamisch (luidsprekerspoel)
Frequentiekarakteristiek
70 tot 15,000 Hz
Polairpatroon
Cardioïde
Uitgangsimpedantie
600 Ω
Gevoeligheid
bij 1 kHz, nullastspanning
-53,5 dBV/Pa¹ (2,10 mV)
Polariteit
Een positieve druk op het membraan resulteert in een positieve
spanning op pen 2 ten opzichte van pen 3
Gewicht
300 g (10,58 oz.)
Schakelaar
AAN/UIT-schakelaar
Connector
Driepens, professionele audio (XLR), mannetje
Omgevingsvoorwaarden
Bedrijfstemperatuur -20° tot 165°F (-29° tot 74°C)
Relatieve luchtvochtigheid 0 tot 95%
1 Pa=94 dB SPL
Optionele accessoires en
vervangingsonderdelen
Microfoonklem voor SM58, SM57, SM87A,
Beta 87A, Beta 87C, PGA57, PGA58,
PGA48, PGA81 Microphone Clip for SM58,
SM57, SM87A, Beta 87A, Beta 87C,
PGA57, PGA58, PGA48, PGA81
A25D
Adapter voor 5/8 inch tot 3/8 inch
schroefdraad5/8" to 3/8" Thread Adapter
31A1856
Kabel van 7,6 m (25 ft) (XLR-XLR)7.6 m (25
ft.) Cable (XLR-XLR)
C25J
25 foot (7.5m) Triple-Flex®Microphone XLR
Cable with chrome connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)
Typische frequentiekarakteristiek
1000 Hz
Typisch polair patroon
Certificering
Dit product voldoet aan de essentiële vereisten van alle
toepasselijke Europese richtlijnen en komt in aanmerking
voor CE-markering.
Erkende Europese vertegenwoordiger:
Shure Europe GmbH
Hoofdkantoren in Europa, Midden-Oosten en Afrika
Afdeling: EMEA-goedkeuring
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Duitsland
Telefoon: 49-7262-92 49 0
Fax: [phone]
Email: [email protected]

18
PGA48
近接効果
指向性マイクロホンは、音源に近づければ近づけるほど、低域周
波数が強まります。 近接効果というこの現象は、よりパワフルで暖
か み のある音 を 生 み 出 すために 使 用 できます 。
PG Altaマイクロホン
新しいシリーズのShure PG Altaマイクロホンをお買い上げいただ
き、誠にありがとうございます。PG Altaシリーズはお手頃な価格で
ありながら、声、音響機器、ドラム、そして電気アンプを含む、ほぼ
すべての音源を捉えながら、プロ品質の音声をお届けします。ライ
ブおよびスタジオ用途に最適なPG Altaマイクロホンは、長持ちす
るよう、またすべてのShure製品に求められているのと同じ厳しい
品質検査基準を満たし、信頼かつ信用できるものとなるように設
計 さ れ て い ま す 。
使用時の原則
• マ イクロホン の 性 能に 悪 影 響 を 及 ぼ すの で 、マ イクロホングリル
は、たとえ部分的であっても手で覆わない。
• マイクロホンを必要な音源（話し手、歌手まはた楽器など）に向
け、不要な音源からは離します。
• マイクロホンを音源のできるだけ近くに配置する。
• より多くの低域を得るためには、マイクロホンを近づけて使用
する。
• ピックアップする音源1つに対してマイクロホン1本のみを使
用する。
• さらに 広 い フィードバックマージン を 得 るには 、マ イクロホン の
数を減らす。
• マイクロホン間の距離を、各マイクロホンから音源までの距離
の3倍に保ちます（「3対1ルール」）。
• マイクロホンは反射面からできるだけ離して設置する。
• マイクロホンを屋外で使用する際はウィンドスクリーンを装着
します。
• 必要以上のハンドリングを避けて、メカニカルノイズや振動を
防止します。 オ ン / オ フ ス イッ チ
オン
オフ
不要な音源の排除
モニターやスピーカーなどの不要な音源がマイクロホンの真後にく
るようにマ イクロホン を 設 置し てください 。フィード バックを 抑 え て
不要な音源を最大限に抑制するため、パフォーマンスの前にマイ
クロホン配置のテストを必ず実行してください。

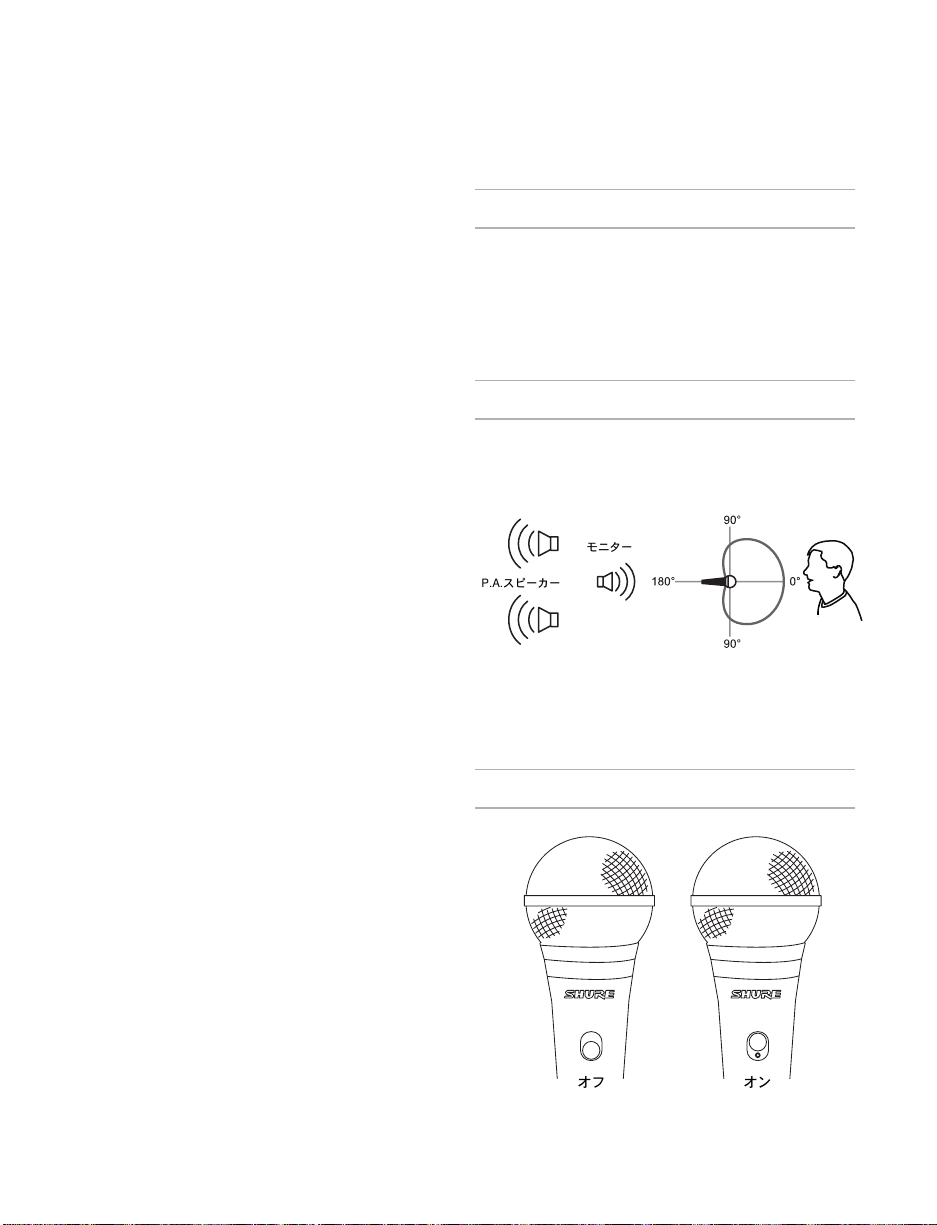

モニター
P.A.スピーカー
カーディオイドマイクロホン向けスピーカーの推奨配置

19
仕様
タイプ
ダイナミック型（ムービングコイル方式）
周波数特性
70 ～ 15,000 Hz
指向特性
カー デ ィオ イド
出 力 インピー ダ ン ス
600Ω
感度
@1 kHz, 開回路電圧
-53.5dBV/Pa¹ (2.10mV)
極性
ダイヤフラムへの正の圧力により、3番ピンに対して2番ピンに正電圧が生
成される
質量
300g (10.58 オンス)
ス イッチ
オ ン / オ フ ス イッチ
コネクター
プロオーディオ用3ピン (XLR)、オス
環境条件
使用温度範囲 -20° ～ 165°F (-29° ～ 74°C)
相対湿度 0 ～ 95%
1 Pa=94 dB SPL
オプションの付属品及び交換パーツ
スイベルスタンドアダプターMicrophone Clip
for SM58, SM57, SM87A, Beta 87A, Beta 87C,
PGA57, PGA58, PGA48, PGA81
A25D
5/8”－ 3/8”ネジアダプター5/8" to 3/8" Thread
Adapter
31A1856
7.6 mケーブル（XLR-XLR）7.6 m (25 ft.) Cable
(XLR-XLR)
C25J
25'TRIPLE-FLEX™ ケーブル、クローム XLRコネ
クター25 foot (7.5m) Triple-Flex® Microphone
XLR Cable with chrome connectors
C25F
PGA48 Replacement Grille RPMP48G
60 cm (2ft.)
標準周波数特性
1000 Hz
標準指向特性
認証
本製品は、関連するすべての欧州指令の基本的要件を満たし、CE
マークに適 合しています。
ヨーロッパ認可代理店：
Shure Europe GmbH
ヨーロッパ、中東、アフリカ地域本部：
部門：EMEA 承認
Jakob-Dieffenbacher-Str.12
75031 Eppingen, Germany
TEL：[phone]
FAX：[phone]
Eメール：[email protected]

20
PGA48
근접 효과
지향성 마이크는 음원에 근접하여 설치됨에 따라 저 주파수
대역을 점진적으로 증대시킵니다. 근접 효과라고 알려진 이
현상은 더 부드럽고 보다 강력한 사운드를 만들기 위해 사용될
수 있습니다.
PG Alta 마이크
새로운 Shure PG Alta 시리즈 마이크를 구입해 주셔서
감사합니다. PG Alta 시리즈는 전문가 수준의 고품질 사운드를
합리적인 가격으로 제공하며 음성, 어쿠스틱 악기, 드럼 및
앰프를 사용하는 전자 악기 등 대부분의 음원을 담을 수 있는
훌륭한 솔루션입니다. 라이브 무대나 스튜디오에서 모두
사용할 수 있는 PG Alta 마이크는 견고하게 제작되어, 다른
모든 Shure 제품과 마찬가지로 제품을 신뢰할 수 있는 엄격한
품질 테스트 기준을 충족합니다.
일반 사용 규칙
• 마이크 그릴의 어떤 부분도 손으로 덮지 마십시오, 그렇게
하면 마이크 성능에 역효과를 가져옵니다.
• 마이크 방향은 원하는 음원 (말하는 사람, 노래하는 사람,
또는 악기) 쪽으로 향하게 하고 원하지 않는 음원에서는
떨어지게 합니다.
• 마이크를 원하는 음원 쪽으로 가능한 한 가깝게 놓습니다.
• 풍성한 베이스 응답을 위해 마이크에 가깝게 놓습니다.
• 오직 하나의 마이크만 사용하여 싱글 음원을 픽업 합니다.
• 더 나은 피드백 이전 게인을 위해서는 적은 수의 마이크를
사용하십시오.
• 마이크 사이의 거리는 음원으로부터의 각 마이크 거리의
최소 3 배가 되도록 하십시오 ("3 대 1 법칙").
• 마이크를 가능한 한 반사면으로부터 멀리 떨어뜨려
놓으십시오.
• 마이크를 야외에서 사용할 때는 윈드스크린을
추가하십시오.
• 마찰 노이즈와 진동의 픽업을 최소화하기 위해 과도한
취급을 하지 마십시오. 온/오프 스위치
On
Off
원하지 않는 음원 픽업 피하기
마이크를 모니터 및 라우드스피커와 같은 원하지 않는 음원의
바로 뒤에 배치하십시오. 피드백을 최소화하고 원하지 않는
사운드의 차단을 최적화하기 위해서, 항상 사용 전에 마이크
배치를 테스트하십시오.
모니터
P.A. 라우드스피커
단일지향성 마이크를 위한 라우드스피커 위치 추천
