Shure VP64A User manual

GENERAL
The VP64A and VP64AL are high-output omnidirectional
handheld dynamic microphones designed for professional
audio and video production. They combine exceptional per-
formance and comfortable feel with a handsome on-camera
appearance.
The VP64A and VP64AL are identical except for handle
length. The 200 mm (7-7/8inch) long VP64A is ideal for
closeup use and can be used outside as well as indoors.
The VP64AL is well-suited to location interviews, sports
broadcasting, and other situations where the 244 mm (9-5/8
inch) length is an advantage.
The omnidirectional pickup pattern provides uniform pick-
up on or off axis, eliminating the need for critical microphone
positioning. The VP64A microphones also feature a tailored
frequency response with an upper midrange presence rise
that adds crispness and clarity to speech. The cartridge uti-
lizes a neodymium magnet for higher output and increased
signal-to-noise ratio.
An internal rubber isolation mount protects the micro-
phone cartridge and minimizes handling noise. A water-re-
sistant mesh grille allows the microphone to be used during
the most challenging weather conditions. The supplied
windscreen further reduces “pop” and wind noise.
Features
•Neodymium magnet for increased output and high
signal-to-noise ratio
•Tailored frequency response with mid-range presence
rise for optimum speech clarity
•Omnidirectional polar pattern that eliminates need for
critical microphone positioning
•Internal isolation mount for low handling noise
•Water-resistant mesh grille repels water under challeng-
ing weather conditions
•Supplied windscreen for reduced pickup of pop and wind
noise
•Comfortable feel
•Handsome appearance; ideal for on-camera applications
•Legendary Shure ruggedness
SPECIFICATIONS
Type
Dynamic
Frequency Response
50 to 12,000 Hz (see Figure 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
TYPICAL FREQUENCY RESPONSE
FIGURE 1
Polar Pattern
Omnidirectional
Impedance
Low (300 Ωactual)
Output Level (at 1,000 Hz)
Open Circuit Voltage: –51.5 dBV/Pa (2.7 mV)*
*1 Pascal = 94 dB SPL
Model VP64A and VP64AL
User Guide
27B3030 (Rev. 2)
2003, Shure Incorporated Printed in U.S.A.

2

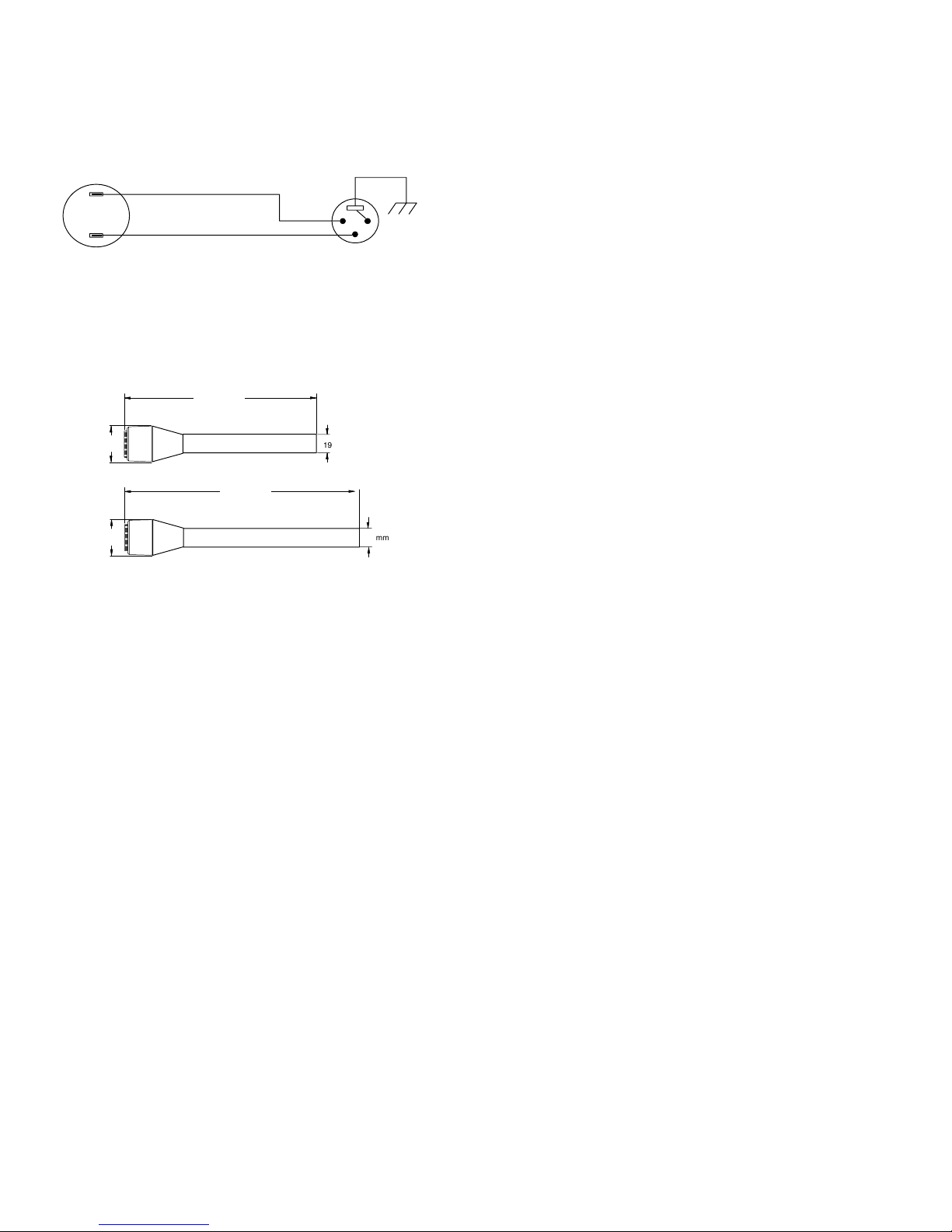

Phasing
Positive pressure on diaphragm produces positive volt-
age on pin 2 with respect to pin 3 (see Figure 2)
GREEN
GREEN
12
3
CARTRIDGE 3-PIN PROFESSIONAL
AUDIO CONNECTOR
INTERNAL CONNECTIONS
FIGURE 2
Dimensions
See Figure 3
38 mm
200 mm
Á
Á
19 mm
244 mm
Á
Á
Á
19 mm
38 mm
VP64A
VP64AL
OVERALL DIMENSIONS
FIGURE 3
Net Weight
VP64A: 158 g (5.6 oz)
VP64AL: 179 g (6.33 oz)
Certifications
Eligible to bear CE Marking. Conforms to European EMC
Directive 89/336/EEC. Meets applicable tests and perfor-
mance criteria in European Standard EN55103 (1996)
parts 1 and 2, for residential (E1) and light industrial (E2)
environments.
FURNISHED ACCESSORIES
Swivel Adapter A57F. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Windscreen 49A130. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
OPTIONAL ACCESSORIES
7.6 m (25 ft.) Cable C25E. . . . . . . . . . . . . . . . . . . . . . . . . . .
Isolation Swivel Adapter A53M, A53HM. . . . . . . . . . . . . . .
Microphone Bag 26A13. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
REPLACEMENT PARTS
Cartridge R199. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Screen 37A186B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cartridge Housing Ring (VP64A) 31C1605A. . . . . . . . . . .
Cartridge Housing Ring (VP64AL) 31C1605B. . . . . . . . .
Plug Element 90C1984. . . . . . . . . . . . . . . . . . . . . . . . . . . .
For additional service or parts information, please contact
Shure’s Service department at 1-800-516-2525. Outside
the United States, please contact your authorized Shure
Service Center.

3
GÉNÉRALITÉS
Conçus pour la production audio et vidéo professionnelle,
les microphones électrodynamiques à main VP64A et
VP64AL sont omnidirectionnels et à haut niveau de sortie.
Ils combinent des performances exceptionnelles et une pri-
se confortable avec une apparence élégante à l’écran.
Les VP64A et VP64AL sont identiques à l’exception de la
longueur de poignée. Le VP64A, de 200 mm de long, est
idéal pour l’usage rapproché et peut être utilisé à l’extérieur
aussi bien qu’à l’intérieur. Le VP64AL convient parfaitement
aux interviews en extérieur, au reportage sportif radiodiffusé
ou télévisé ainsi qu’à d’autres cas où la longueur de 244 mm
est un avantage.
La configuration omnidirectionnelle assure une prise de
son uniforme sur et hors axe, éliminant le besoin d’un place-
ment très précis du micro. La série VP64A offre aussi une
réponse en fréquence étudiée avec hausse de présence
dans la gamme médiane supérieure, ce qui ajoute brillance
et clarté à la voix. Grâce à son aimant au néodyme, la car-
touche offre un niveau de sortie plus élevé et un rapport si-
gnal/bruit accru.
La cartouche est logée dans une monture isolante en
caoutchouc pour plus de solidité et moins de bruits de mani-
pulation. Elle est protégée par une grille semi–imperméable
qui permet d’utiliser le micro dans les conditions climatiques
les plus difficiles. Pour plus de protection contre le vent et les
heurts du souffle, utiliser le coupe-vent fourni.
Avantages :
•Aimant au néodyme pour un niveau de sortie accru et un
rapport signal/bruit maximal.
•Réponse en fréquence étudiée pour une clarté et une bril-
lance optimales de la voix
•La courbe de directivité omnidirectionnelle élimine le be-
soin d’un placement très précis du micro
•Une monture isolante en caoutchouc pour de faibles
bruits de manipulation
•Grille semi-imperméable repousse l’eau dans des condi-
tions climatiques difficiles
•Le coupe-vent fourni procure une protection supplémen-
taire permettant de réduire davantage le captage des
heurts du souffle et du vent.
•Prise confortable
•Apparence élégante ; idéale pour les applications filmées
•Robustesse légendaire de Shure
CARACTÉRISTIQUES
Monture silentbloc de la cartouche
Monture isolante en caoutchouc
Boîtier
Aluminium usiné peint en noir résistant avec anneau de
boîtier de cartouche en acier et grille à mailles en acier
Type
Dynamique
Réponse en fréquence
50 à 12 000 Hz (voir figure 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
RÉPONSE EN FRÉQUENCE TYPIQUE
FIGURE 1
Courbe de directivité
Omnidirectionnelle
Impédance
Faible (300 Ωréels)
Niveau de sortie (à 1000 Hz)
Tension en circuit ouvert –51,5 dBV/Pa (2,7 mV)*. . . . .
*1 Pascal=94 dB SPL
Mise en phase
Une pression acoustique positive sur le diaphragme pro-
duit une tension positive sur la broche 2 par rapport à la
broche 3 (voir figure 2)
VERT
VERT
12
3
CARTOUCHE
CONNECTEUR AUDIO
PROFESIONAL À 3
BROUCHES
BRANCHEMENTS INTERNES
FIGURE 2

4
Dimensions
Voir figure 3
38 mm
200 mm
ÁÁ
ÁÁ
19 mm
244 mm
ÁÁ
ÁÁ
19 mm
38 mm
VP64A
VP64AL

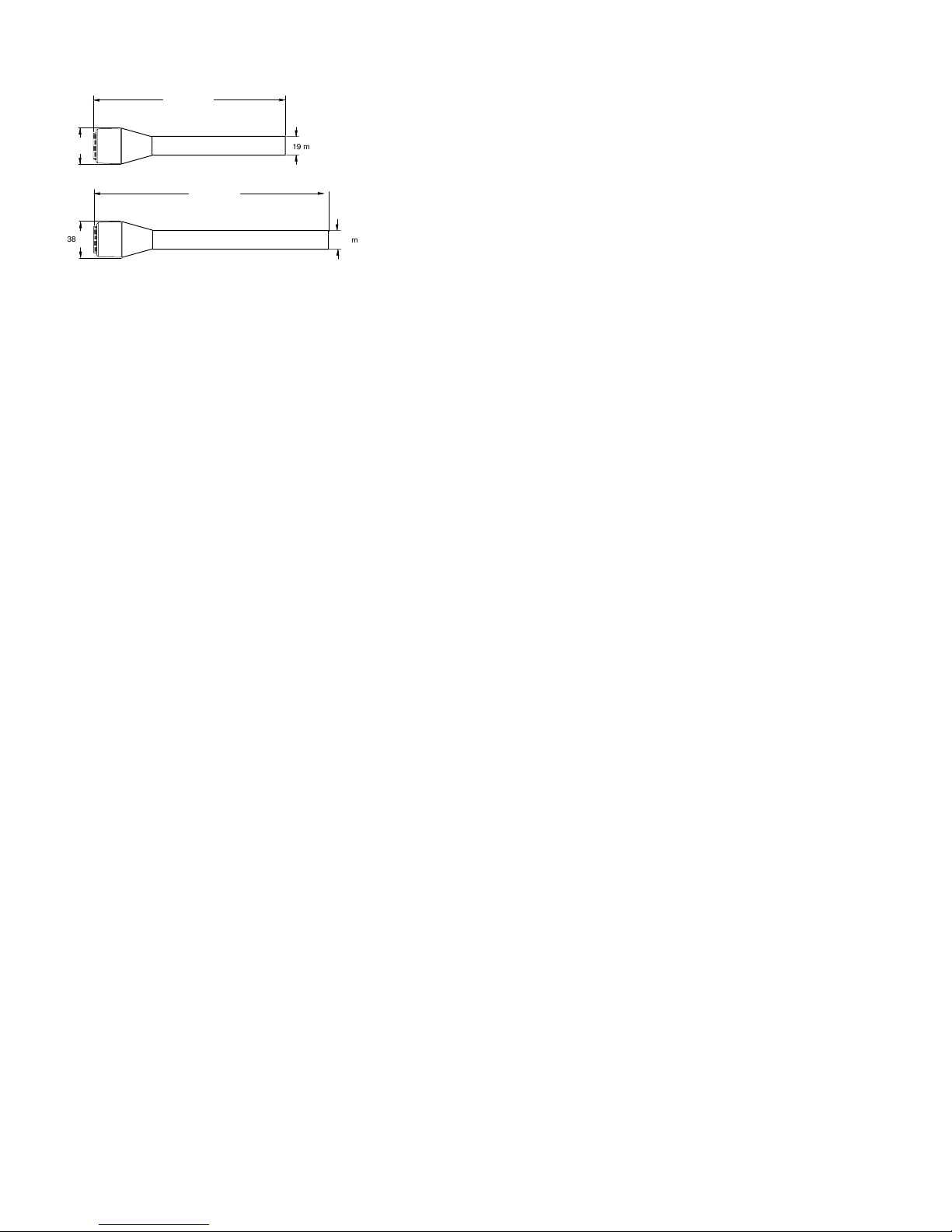

DIMENSIONS HORS TOUT
FIGURE 3
Poids net
VP64A: 158 g
VP64AL: 179 g
Homologations
Autorisé à porter la marque CE. Conforme à la directive
CEM européenne 89/336/CEE. Conforme aux critères
applicables de test et de performances de la norme euro-
péenne EN 55103 (1996) parties 1 et 2 pour les environ-
nements résidentiels (E1) et d’industrie légère (E2).
ACCESSOIRES FOURNIS
Adaptateur articulé A57F. . . . . . . . . . . . . . . . . . . . . . . . . . .
Coupe–vent 49A130. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ACCESSOIRES EN OPTION
7,6 m Câble C25E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Adaptateur articulé à isolation A53M, A53HM. . . . . . . . . .
Sac de microphone 26A13. . . . . . . . . . . . . . . . . . . . . . . . . .
PIÈCES DE RECHANGE
Cartouche R199. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Écran 37A186B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anneau de boîtier de cartouche (VP64A) 31C1605A. . .
Anneau de boîtier de cartouche (VP64AL) 31C1605B. .
Élément fiche 90C1984. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pour plus de détails sur les réparations ou les pièces,
contacter le service Entretien Shure au 1-800-516-2525. À
l’extérieur des États-Unis, contacter le centre de répara-
tions Shure agréé.

5
ALLGEMEINES
Die Modelle VP64A und VP64AL sind dynamische Mikro-
phone mit Kugelcharakteristik und hohem Wirkungsgrad
zur professionellen Ton– und Videoproduktion. Sie zeich-
nen sich sowohl durch ihre außergwöhnliche Wiedergabe
als auch durch ihr komfortables, attraktives Design aus.
Die Mikrophone VP64A und VP64AL unterscheiden sich
nur durch ihre Griffflänge. Das 200 mm lange Modell VP64A
ist ideal für Nahaufnahmen im Freien und in Innenräumen.
Das Modell VP64AL eignet sich für Außeninterviews, Sport-
berichte und andere Situationen, in denen die Länge von
244 mm von Vorteil ist.
Die Kugelcharakteristik garantiert eine einheitliche Emp-
findlichkeit entlang und abseits der Richtachse. Eine ge-
naue Mikrophonausrichtung ist überflüssig. Die Mikropho-
ne der Serie VP64A verfügen außerdem über einen speziell
abgestimmten Frequenzgang, der eine Präsenzspitze im
oberen Mitteltonbereich aufweist und dadurch für ausge-
zeichnete Sprachverständlichkeit und Brillianz sorgt. In der
Mikrophonkapsel wird ein Neodym-Magneten verwendet,
der eine höhere Ausgangspannung und einen höheren Si-
gnal-Rausch-Abstand liefert.
Die Mikrophonkapsel ist in einer Gummiaufhängung un-
tergebracht, um Schwingungsgeräusche gering zu halten.
Der wasserabweisende Mikrofongrill schützt das Mikro-
phon vor extremen Wetterbedingungen. Der mitgelieferte
Windschutz reduziert zusätzlich Wind-und “Pop“-Geräu-
sche.
Merkmale
•Neodym-Magnet für höhere Ausgangsspannung und ver-
besserten Signal-Rausch-Abstand
•Speziell abgestimmter Frequenzgang für optimale
Sprachverständlichkeit und Brillianz
•Kugelcharakteristik macht eine exakte Mikrophonaus-
richtung überflüssig
•Schwingungsisolierende Gummiaufhängung
•Wasserabweisender Grill schützt das Mikrophon vor ex-
tremen Wetterbedingungen
•Mitgelieferter Windschutz bietet extra Schutz gegen
Wind- und “Pop“-Geräusche
•Liegt bequem in der Hand
•Attraktives Design; ideal für Kameramontage
•Legendäre Shure-Zuverlässigkeit
TECHNISCHE DATEN
Schwingungsisolierende Kapselaufhängung
Gummiaufhängung
Gehäuse
Beständiges, schwarz lackiertes Industriealuminium mit
Kapselring und Grill aus Stahl
Typ
Dynamisch
Frequenzgang
50 bis 12.000 Hz (siehe Abbildung 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á

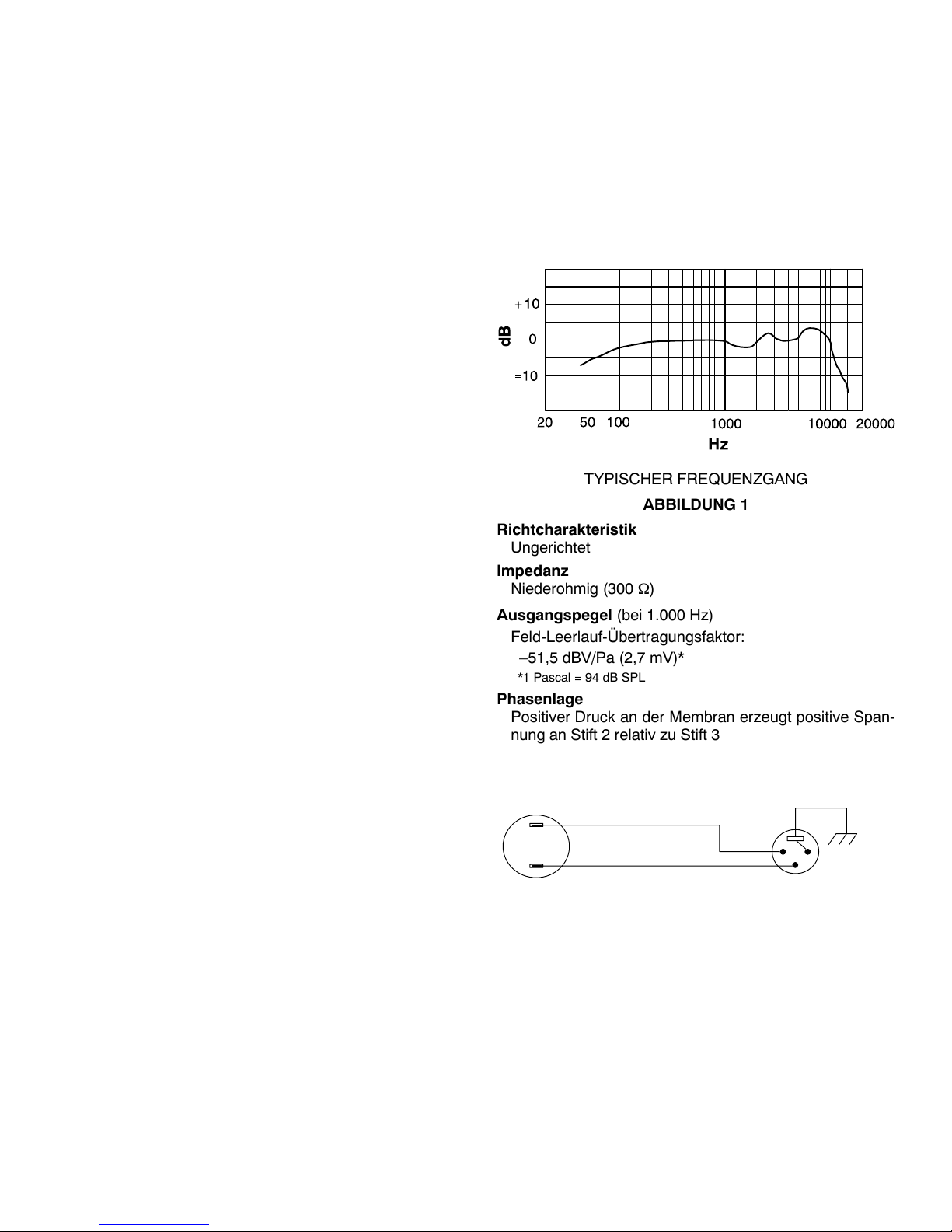

TYPISCHER FREQUENZGANG
ABBILDUNG 1
Richtcharakteristik
Ungerichtet
Impedanz
Niederohmig (300 Ω)
Ausgangspegel (bei 1.000 Hz)
Feld-Leerlauf-Übertragungsfaktor:
–51,5 dBV/Pa (2,7 mV)*
*1 Pascal = 94 dB SPL
Phasenlage
Positiver Druck an der Membran erzeugt positive Span-
nung an Stift 2 relativ zu Stift 3 (siehe Abbildung 2)
GRÜN
GRÜN
12
3
MIKRONFONKAPSEL
PROFESSIONELLER
TONANSCHUSS MIT 3
STIFTEN
INTERNE ANSCHLÜSSE
ABBILDUNG 2

6
Abmessungen
Siehe Abbildung 3
38 mm
200 mm
ÁÁ
ÁÁ
19 mm
244 mm
ÁÁ
ÁÁ
19 mm
38 mm
VP64A
VP64AL
GESAMTABMESSUNGEN
ABBILDUNG 3
Netto–Gewicht
VP64A: 158 g
VP64AL: 179 g
Zertifizierungen
Zur CE–Kennzeichnung berechtigt. Entspricht der EU–
Richtlinie über elektromagnetische Verträglichkeit
89/336/EEC. Erfüllt die Prüfungs- und Leistungskriterien
der europäischen Norm EN 55103 (1996) Teil 1 und 2 für
Wohngebiete (E1) und Leichtindustriegebiete (E2).
MITGELIEFERTES ZUBEHÖR
Schwenkadapter A57F. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Windschutz 49A130. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
WAHLWEISES ZUBEHÖR
7,6 m Kabel C25E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schockabsorbierender Schwenkadapter A53M, A53HM. . .
ERSATZTEILE
Mikrofonkapsel R199. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einsprechkorb 37A186B. . . . . . . . . . . . . . . . . . . . . . . . . . .
Kapselring (VP64A) 31C1605A. . . . . . . . . . . . . . . . . . . . . .
Kapselring (VP64AL) 31C1605B. . . . . . . . . . . . . . . . . . . . .
Steckverbinder 90C1984. . . . . . . . . . . . . . . . . . . . . . . . . . .
Weitere Informationen über Kundendienst oder Ersatztei-
le erhalten Sie von der Shure-Kundendienstabteilung unter
der Rufnummer 1-800-516-2525. Außerhalb der Vereinig-
ten Staaten wenden Sie sich bitte an Ihr zuständiges Shure-
Kundendienstzentrum.

7
GENERALIDADES
Los modelos VP64A y VP64AL son micrófonos dinámicos
de mano omnidireccionales y de señal de salida alta diseña-
dos para producciones profesionales de audio y de video.
Combinan un rendimiento excepcional y sensación cómo-
da con una apariencia atractiva en cámara.
Los modelos VP64A y VP64AL son idénticos entre sí, sal-
vo en el largo de sus manijas. El VP64A mide 200 mm de
largo, es ideal para uso a poca distancia de la fuente y pue-
de usarse tanto a la intemperie como bajo techo. El VP64AL
es útil para llevar a cabo entrevistas, narraciones de even-
tos deportivos y otras situaciones en las cuales el largo de
244 mm representa una ventaja.
El patrón de captación omnidireccional permite una cap-
tación uniforme de fuentes sonoras sobre el eje de capta-
ción o fuera de éste, eliminando la necesidad de hacer ajus-
tes críticos en la posición del micrófono. Los micrófonos
serie VP64A también tienen una respuesta de frecuencia
ajustada con un aumento de frecuencias de presencia en la
banda intermedia que añade resolución y claridad a la voz.
La cápsula utiliza un imán de neodimio para producir una
señal de salida más intensa y aumentar la relación de señal
a ruido.
La cápsula está rodeada en un montaje aislante de cau-
cho que aumenta su resistencia y reduce el ruido de mani-
pulación. Está protegida por una rejilla resistente al agua
que permite usar el micrófono en las condiciones climáticas
más difíciles. Para ayudar a eliminar el sonido del aliento o
chasquidos, utilice la pantalla provista.
Características
•Imán de neodimio para producir una señal de salida más
intensa y aumentar la relación de señal a ruido
•Respuesta de frecuencia diseñada para la captación cla-
ra y natural de la voz humana
•El patrón omnidireccional de captación elimina la necesi-
dad de hacer ajustes críticos en la posición del micrófono
•Montaje aislante de caucho para reducir los ruidos por
manipulación
•La rejilla repele el agua bajo condiciones climáticas difíci-
les
•La pantalla provista proporciona protección adicional pa-
ra reducir los ruidos del aliento y del viento
•Sensación cómoda
•Apariencia atractiva; ideal para uso en cámara
•La resistencia legendaria de Shure
ESPECIFICACIONES
Soporte amortiguado del cartucho
Montaje aislante de caucho
Caja
Aluminio duradero pintado de negro con anillo de caja de
acero para la cápsula y rejilla de acero
Tipo
Dinámico
Respuesta de frecuencia
50 a 12.000 Hz (vea la Figura 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á

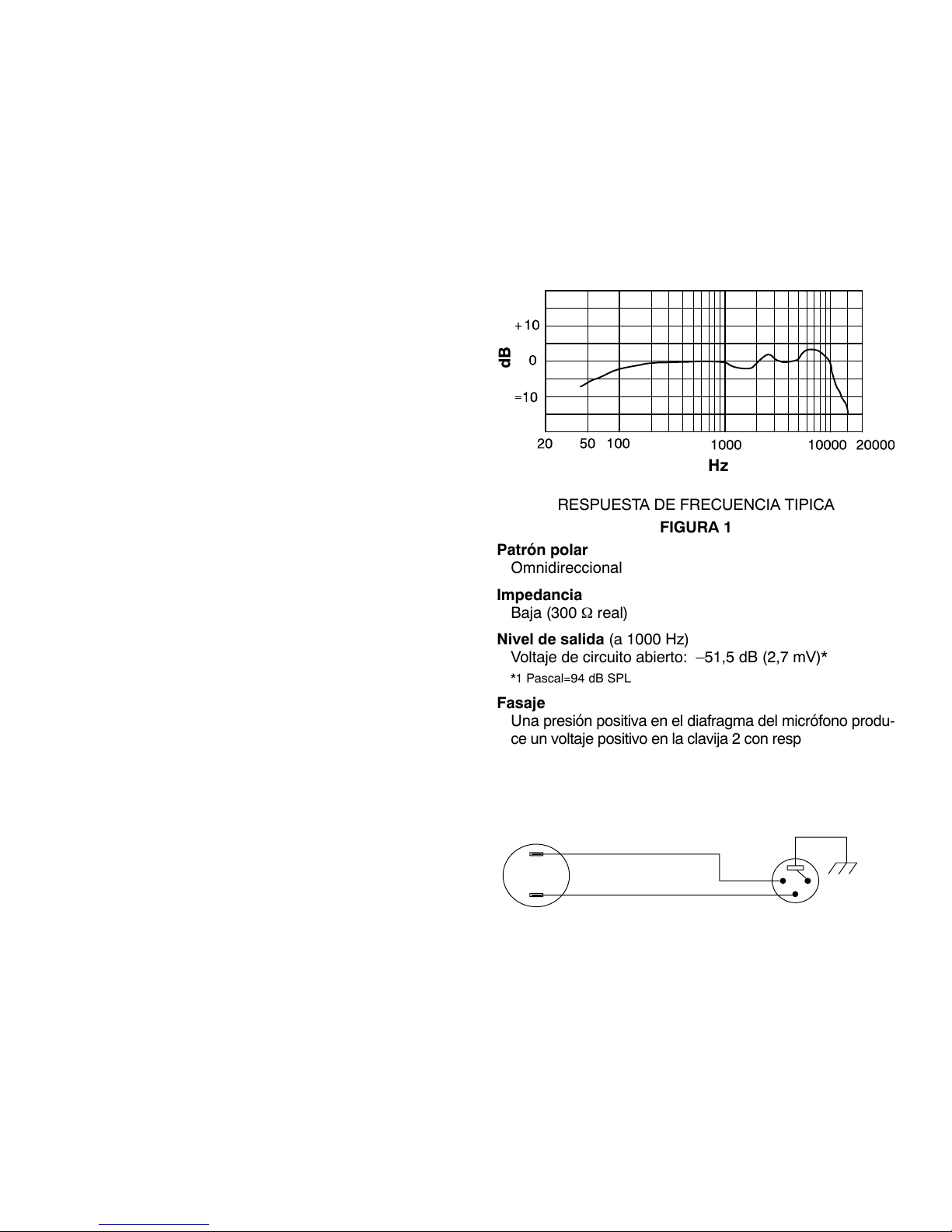

RESPUESTA DE FRECUENCIA TIPICA
FIGURA 1
Patrón polar
Omnidireccional
Impedancia
Baja (300 Ωreal)
Nivel de salida (a 1000 Hz)
Voltaje de circuito abierto: –51,5 dB (2,7 mV)*
*1 Pascal=94 dB SPL
Fasaje
Una presión positiva en el diafragma del micrófono produ-
ce un voltaje positivo en la clavija 2 con respecto a la clavi-
ja 3 (vea la Figura 2)
VERDE
VERDE
12
3
CAPSULA
CONECTORDE AUDIO
DE 3 CLAVIJAS
PROFESIONAL
CONEXIONES INTERNAS
FIGURA 2

8
Dimensiones
Vea la Figura 3.
38 mm
200 mm
ÁÁ
ÁÁ
19 mm
244 mm
ÁÁ
ÁÁ
19 mm
38 mm
VP64A
VP64AL
DIMENSIONES GENERALES
FIGURA 3
Peso neto
VP64A: 158 g
VP64AL: 179 g
Certificaciones
Califica para llevar las marcas CE. Cumple la directiva eu-
ropea 89/336/EEC de compatibilidad electromagnética.
Se ajusta a los criterios correspondientes de verificación
y funcionamiento establecidos en la norma europea EN
55103 (1996), partes 1 y 2, para zonas residenciales (E1)
y zonas de industria ligera (E2).
ACCESORIOS SUMINISTRADOS
Adaptador giratorio A57F. . . . . . . . . . . . . . . . . . . . . . . . . . .
Pantalla 49A130. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ACCESORIOS OPCIONALES
7,6 m Cable C25E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Adaptador giratorio aislante A53M, A53HM. . . . . . . . . . . .
Bolsa para micrófono 26A13. . . . . . . . . . . . . . . . . . . . . . . .
REPUESTOS
Cápsula R199. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pantalla 37A186B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anillo de caja de cápsula (VP64A) 31C1605A. . . . . . . . .
Anillo de caja de cápsula (VP64AL) 31C1605B. . . . . . . .
Elemento de enchufe 90C1984. . . . . . . . . . . . . . . . . . . . .
Para información adicional acerca del servicio o repues-
tos, llame al Departamento de servicio Shure al teléfono
1-800-516-2525. Fuera de los EE.UU., llame al servicentro
autorizado de productos Shure.

9
DESCRIZIONE GENERALE
I modelli VP64A e VP64AL sono microfoni dinamici pal-
mari omnidirezionali a uscita elevata, concepiti per applica-
zioni di produzione video e audio professionale; uniscono
prestazioni di alto livello, una grande maneggevolezza ed
un’estetica eccezionale.
I modelli VP64A e VP64AL sono identici, eccetto che per
la lunghezza dell’impugnatura. Il VP64A, lungo 200 mm, è
ideale per l’uso a distanza ravvicinata e può essere utilizza-
to sia in ambienti esterni che interni, mentre il VP64AL è
adatto per interviste sul campo, applicazioni di radiodiffusio-
ne di eventi sportivi e altre situazioni in cui la sua lunghezza
di 244 mm costituisca un vantaggio.
Il diagramma di ricezione omnidirezionale fa sì che non
occorra collocare il microfono in una posizione particolare
per ricevere i suoni, qualunque sia la direzione da cui pro-
vengono. La serie VP64A presenta anche una risposta in
frequenza con guadagno nella banda medio superiore che
aggiunge nitidezza al suono delle voci. La capsula impiega
un magnete al neodimio, per un’uscita più elevata ed un
maggiore rapporto segnale/rumore.
La capsula è alloggiata in un supporto antivibrazione di
gomma che assicura robustezza e minimizza il rumore cau-
sato dai movimenti del microfono; inoltre è protetta da una
maglia impermeabile all’acqua che permette l’uso del mi-
crofono anche durante le intemperie. Per ottenere ulteriore
protezione contro il vento e gli schiocchi, usate l’antivento in
dotazione.
Caratteristiche
•Magnete al neodimio, per un’uscita più elevata ed il mas-
simo rapporto possibile segnale/rumore.
•Risposta in frequenza realizzata per dare la massima niti-
dezza dei suoni delle voci.
•Il diagramma polare omnidirezionale fa sì che non occorra
collocare il microfono in una posizione particolare per rice-
vere i suoni, qualunque sia la direzione da cui provengono.
•Supporto antivibrazione di gomma, per ridurre il rumore
causato dai movimenti del microfono.
•La maglia impermeabile all’acqua permette l’uso del mi-
crofono anche durante le intemperie.
•L’antivento in dotazione fornisce ulteriore protezione con-
tro gli schiocchi ed i rumori del vento.
•Grande maneggevolezza.
•Estetica eccezionale; ideale per le riprese con telecamera.
•La leggendaria robustezza Shure.
DATI TECNICI
Supporto antivibrazione della capsula
In gomma
Involucro
In alluminio, sottoposto a lavorazione meccanica per ren-
derlo durevole, verniciato in nero, con alloggiamento cilin-
drico della capsula e maglia di protezione realizzati en-
trambi in acciaio.
Tipo
Dinamico
Risposta in frequenza
Da 50 a 12.000 Hz (vedi Figura 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á

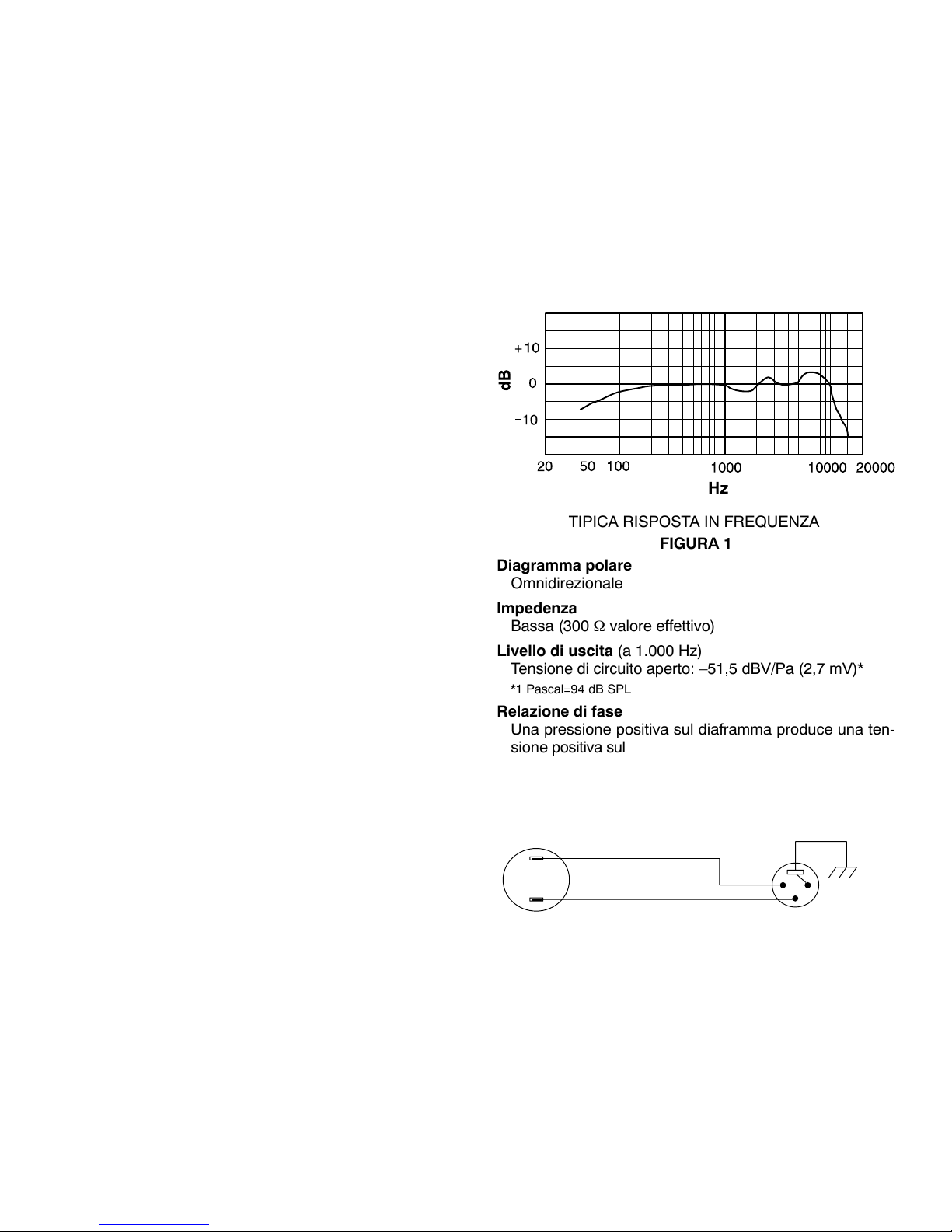

TIPICA RISPOSTA IN FREQUENZA
FIGURA 1
Diagramma polare
Omnidirezionale
Impedenza
Bassa (300 Ωvalore effettivo)
Livello di uscita (a 1.000 Hz)
Tensione di circuito aperto: –51,5 dBV/Pa (2,7 mV)*
*1 Pascal=94 dB SPL
Relazione di fase
Una pressione positiva sul diaframma produce una ten-
sione positiva sul piedino 2 rispetto al piedino 3 (vedi Figu-
ra 2)
VERDE
VERDE
12
3
CAPSULA
CONNETTORE AUDIO
PROFESSIONALE A 3
PIEDINI
CONNESSIONI INTERNE
FIGURA 2

10
Dimensioni
Vedi Figura 3
38 mm
200 mm
ÁÁ
ÁÁ
19 mm
244 mm
ÁÁ
ÁÁ
19 mm
38 mm
VP64A
VP64AL
DIMENSIONI COMPLESSIVE
FIGURA 3
Peso netto
VP64A: 158 g
VP64AL: 179 g
Omologazioni
Contrassegnabile con il marchio CE. Conforme alla diret-
tiva europea sulla compatibilità elettromagnetica
89/336/CEE. Conforme ai criteri sulle prestazioni e alle
prove pertinenti specificati nella norma europea EN
55103 (1996) parti 1 e 2, per ambienti residenziali (E1) e
industriali leggeri (E2).
ACCESSORI IN DOTAZIONE
Adattatore a snodo A57F. . . . . . . . . . . . . . . . . . . . . . . . . . .
Antivento 49A130. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ACCESSORI IN OPZIONE
7,6 m Cavo C25E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Adattatore a snodo d’isolamento A53M, A53HM. . . . . . . .
Custodia per microfono 26A13. . . . . . . . . . . . . . . . . . . . . . .
COMPONENTI DI RICAMBIO
Capsula R199. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schermo 37A186B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alloggiamento cilindrico
della capsula (VP64A) 31C1605A. . . . . . . . . . . . . . . . . . .
Alloggiamento cilindrico
della capsula (VP64AL) 31C1605B. . . . . . . . . . . . . . . . .
Spina 90C1984. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Per assistenza o informazioni sui ricambi, rivolgersi al
servizio di assistenza Shure chiamando il numero
1-800-516-2525 (negli USA). Fuori degli USA, rivolgersi al
centro di assistenza Shure autorizzato.

SHURE Incorporated Web Address: http://www.shure.com
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: [phone] Fax: [phone]
In Europe, Phone: [phone] Fax: [phone]
In Asia, Phone: [phone] Fax: [phone]
Elsewhere, Phone: [phone] Fax: [phone]
